Содержание:

Обустройство скатной кровли считается одним из самых трудоемких, самых затратных и самых ответственных этапов любого строительства. Особенно, это актуально при возведении частного дома. Если все неправильно рассчитать, то в скором времени крышу придется переделывать. Ниже мы поговорим о том, какие меры необходимо принять для утепления скатной крыши, чтобы в результате обеспечить нужные температурные условия внутри чердачного помещения, а так же в доме в целом.

Некачественная или неправильная укладка теплоизоляционного материала может послужить причиной гниения деревянных конструкций. Как результат, придется заново обустраивать крышу дома, что повлечет дополнительные затраты сил и средств. Чтобы крыша на протяжении долгого времени смогла выполнять свои функции, необходимо серьезно относиться к этапу утепления скатной кровли.

Выбор утеплителя для скатной крыши

На рынке современных строительных материалов представлено огромное количество всевозможных теплоизоляционных материалов различного происхождения, изготовленных по самым различным технологиям.

Чтобы определиться с подходящим утеплителем для скатной крыши, стоит учитывать такие их показатели:

• Низкий показатель теплопроводности, не более 0,05 Вт/м×К.
• Минимальная масса, чтобы не перегружать кровлю. Для определения массы теплоизоляционного материала, достаточно знать его плотность. Для утеплителя на основе минваты достаточно 45-50 кг/м³, а для стекловолоконного – 14 кг/м³.
• Материал должен обладать водоотталкивающими свойствами. Если он намокнет, то утратит до 60 % своих полезных качеств.
• Устойчивость к резким колебаниям температур, включая крепкие морозы и различные природные воздействия, что серьезно сказывается на долговечности материала.
• Экологическая чистота – а именно выделения в пространство вредных веществ в процессе эксплуатации.
• Пожаробезопасность. Очень хорошо, если подобный материал не горит и не поддерживает горение.
• Способность долго сохранять свою форму, что влияет на качественные показатели теплоизоляционного слоя.
• Долговечность. Современные теплоизоляционные материалы отличаются завидной долговечностью. Утеплитель для скатной кровли должен иметь срок службы не меньше 50 лет.

Подобным требованиям удовлетворяют следующие современные утеплители:

1. Минвата, произведенная на основе базальтовых пород: PAROC, eXtra, ROCKWOOL Лайт БАТТС, ROCKWOOL Лайт БАТТС СКАНДИК, ISOROC ИЗОЛАЙТ, ТЕХНОЛАЙТ Экстра, ТЕХНО Роклайт.
2. Минвата, произведенная на основе стекловолокна: URSA Скатная крыша, ISOVER Скатная кровля, ISOVER Рулон каркас – М40-ТВИН-50, KNAUF Скатная кровля Термо Рол-037, KNAUF КОТТЕДЖ Термо Ролл-037, KNAUF КОТТЕДЖ Термо Плита-037.
3. Пенополистирол (пенопласт) годится для утепления нежилых чердачных помещений. Его укладывают на пол, а затем заливают цементно-песчаной стяжкой. Это связано с тем, что материал горит и выделяет при этом целый перечень вредных веществ.
4. Экструдированный пенополистирол, вроде ПЕНОПЛЕКСА, так же применяется в условиях, где отсутствует его контакт с огнем (предположительно).
5. Пенополиуретан – утеплитель в жидком виде. Применяется методом напыления или заполнения свободного пространства.

Стоит отметить, что практически все ваты, любого происхождения, поглощают влажный воздух. В связи с этим, монтаж подобных утеплителей сопровождается установкой специальных гидроизоляционных пленок. Обычный полистирол или экструдированный пенополистирол так же применяется в виде утеплителя для скатных крыш, хотя многие специалисты не рекомендуют этого делать.

В этот список вошли одни из самых востребованных утеплителей нашего времени. При этом, не стоит сбрасывать со счетов экологически чистые утеплители на основе природных материалов, таких как морские водоросли, утеплители для крыш на основе льна, соломы, пеньки, а так же пробки. Практически, все они горючие, хотя имеется один плюс – они не выделяют при горении токсических веществ.

Поэтому имеет смысл рассмотреть самые известные и доступные способы утепления скатных крыш на основе современных утеплителей.

Утепление крыши на основе «Урса — скатная крыша»

Теплоизоляция для скатных крыш, производимая немецкой фирмой по технологии URSA Spannfilz широко применяется при строительстве всевозможных строительных, как жилых, так и нежилых объектов.

Утеплитель URSAGlasswool Скатная крыша

Преимущества данного утеплителя:

• упругость данного утеплителя позволяет ему удерживаться в пространствах между балками без провисания и образования щелей;
• легкость утеплителя;
• наличие звукоизоляционных характеристик;
• малая теплопроводность – 0,036 Вт/м×К;
• прекрасная гибкость утеплителя, что позволяет заполнять сложные пространства;
• нет необходимости в дополнительных элементах крепления, он удерживается в проемах сам;
• под упаковкой утеплитель спрессовывается в 5 раз, а после распаковки он быстро возвращает свой объем;
• материал практически не горит.

Цены на утеплитель URSA Скатная крыша зависят от величины матов и начинаются с 50 у.е. за 1 метр кубический. Толщина материала бывает 150 и 200 мм, но наиболее востребованными считаются маты толщиной 150 мм. Как правило, такой толщины всегда хватает для утепления скатных крыш в большинстве случаев. При расчетах толщины утеплителя для конкретного климатического пояса придется воспользоваться руководством СНиП 11-3-79. Выпускается материал шириной 1200 мм, при длине от 3900 до 4200 мм. Он без проблем укладывается между стропильной системой крыши без стыков и щелей.

Технология утепления крыши «Урсой»

Теплоизоляция для скатной кровли требует особой технологии укладки из-за возможности проникновения конденсата в материал, а так же пара, поднимающегося из помещения. В основном, подобный утеплитель используется в условиях, когда нужно утеплить крышу, чтобы создать часть помещения под кровлей жилым.

Чтобы проделать операцию по утеплению ската крыши Урсой «Скатная крыша», придется осуществить некоторые шаги.

Перед началом монтажа самой кровли сверху стропил укладывается гидроизоляционная пленка. Вид пленки зависит от многих факторов, таких как характеристика утеплителя, материала кровли и самой пленки. Пленка раскладывается поперек стропильной системы с нахлестом в 100 мм. Соединяются стыки пленки с помощью специального скотча. К стропильной системе материал закрепляется с помощью степлера или гвоздями с широкой шляпкой.

Стоит отметить, что гидроизоляционный материал ни в коем случае нельзя крепить в натяг. Обязательно должен быть провис, но не больше 2-х см на 1 метр. Это связано с тем, что при наличии минусовых температур пленка натянется еще больше и может порваться.

Поверх пленки монтируется обрешетка из брусков сечением 25х25 мм, хотя может быть и больше, в зависимости от расчетных данных. Толщина должна быть достаточной, чтобы подкровельное пространство проветривалось весьма активно. Получается 2 вентиляционных зазора между утеплителем и пленкой, а так же между пленкой и кровлей, что не позволяет появляться конденсату. Это означает, что с другой стороны гидроизоляционной пленки так же монтируется обрешетка.

Прежде, чем утеплить скатную кровлю, настилается кровельный материал. Он крепится либо непосредственно к обрешетке, либо на листы ДСП или OSB, которые перед этим монтируются на обрешетку.

После этого можно приступать к укладке Урсы «Скатная крыша». Для начала материал распаковывается и оставляется в таком состоянии минут на 20, чтобы он расправился и принял рабочее состояние. После этого, утеплитель для крыши режется на отдельные листы необходимого размера, добавляя к ширине по 2-3 см. В таком случае материал плотно войдет в пространство между стропилами. Чтобы края распрямились, на полотно следует слегка нажать.

Полезно знать! Чтобы не резать утеплитель и не тратить на это драгоценное время, расстояние между стропилами делается чуть меньше ширины утеплителя на 2-3 см.

Сверху утеплителя (изнутри чердачного помещения) расстилается пароизоляционная пленка, которая крепится непосредственно к стропилам. После этого, осуществляется отделка чердачного пространства (если в этом есть необходимость). Перед отделкой монтируется еще одна обрешетка из деревянных брусков или классический металлический каркас для гипсокартонной системы.

Если чердачное помещение не предполагается использовать как жилое, то подобная схема утепления не совсем пригодна, так как в данном случае нужно изолировать чердачное помещение, уложив утеплитель на пол чердака.

В случае покупки готового дома, где утепление чердака не выполнено, можно прибегнуть к некоторым работам. Поскольку имеется уже готовая скатная крыша, гидроизоляционная пленка укладывается поверх стропильной системы, причем так, чтобы она повторяла рельеф конструкции. После этого утеплитель монтируется в промежутках между стропилами. Получается, что деревянная конструкция не защищена от протекания, а утеплитель защищен.

Существует еще один способ, похожий на первый, но более качественный. Пространство между стропилами не заполняется утеплителем, но набивается гидроизоляционная пленка. К стропилам крепятся подвесные элементы, используемые в гипсокартонных системах. Утеплитель заводится за подвесы и крепится. После этого утеплитель закрывается пароизоляционной пленкой.

Подобный метод утепления скатных кровель применим для любых типов минерало- или стекловатных утеплителей.

Утепление «Пеноплексом»

Пеноплекс – это экструдированный пенополистирол, обладающий приемлемой прочностью, водоотталкивающими свойствами и другими характеристиками. К сожалению, материал горит, и в частном жилом строительстве применяется весьма редко. Конструкция листов продумана таким образом, что его монтаж обеспечивает сплошную теплоизоляционную поверхность без образования щелей.

Монтаж плит из Пеноплекса поверх стропил

Как правило, его используют в тех случаях, когда нет возможности применять другой утеплитель. Это возможно, если жилой дом строится «с нуля». Плиты Пеноплекса могут иметь толщину от 60 до 120 мм.

Этапы проведения работ:

• После установки стропил, снизу крепится рейка, шириной в толщину утеплителя. Это даст возможность плитам не сползать вниз.
• Затем раскладывается утеплитель в шахматном порядке.
• Поверх укладывается паропроницаемая гидроизоляционная пленка.
• Монтируется обрешетка из деревянных брусков, сечением 40×40 мм, для обеспечения воздушного зазора. Брусья крепятся саморезами, но перед креплением следует просверлить отверстия в «пеноплексе».
• Сверху обрешетки монтируется кровельный материал.

«Пеноплекс» не требует дополнительной защиты.

Укладка Пеноплекса под стропилами

К такому утеплению прибегают в том случае, если строение уже возведено, а кровельное покрытие демонтировать не представляется возможным. В таком случае между стропилами укладывают минвату, а на стропила укладывают Пеноплекс.

Теплоизоляция чердака Пеноплексом

Этот вариант подходит в том случае, если чердачное пространство не является жилым. Для этого плиты утеплителя укладываются на ровную поверхность, которую заранее выравнивают листами фанеры или цементно-песчаным раствором.

Утеплитель для скатной кровли в виде пенополистирола

Поскольку этот материал дешевый по сравнению с другими типами утеплителей, то и применяется он довольно часто.

При работе с ним следует учитывать такие нюансы:

• пенопласт плохо режется, поэтому работать с ним не очень удобно;
• он горит и при горении выделяет вредные вещества.

Естественно, что технология его укладки такая же, как и укладка «Пеноплекса», с той лишь разницей, что после укладки пенопласта образуется много щелей, которые потом приходится, например, запенивать. Пенопласт желательно защищать от прямых солнечных лучей.

В заключение следует заметить, что утепление скатной крыши – это серьезный процесс, который отбирает много сил и средств. Перед началом работ лучше посоветоваться, какой из материалов лучше или экономичнее.

Как правильно утеплить скатную крышу: пошаговая инструкция

Чтобы сберечь в доме дорогое тепло, мало подойти к вопросам утепления преодически. Для эффектной изоляции тепла всего помещения нужен всеобъемный подход. Утеплить необходимо фактически все: полы, стены, потолок и, разумеется, кровлю. В данной заметке мы будем рассматривать, как правильно выполнить теплоизоляция скатной крыши собственными руками. Конкретное выполнение технологических условий – секрет хорошей изоляции тепла кровли. Только правильно утеплённая крыша владеет хорошими свойствами звукоизоляции, даст возможность сэкономить собственные финансы и сможет помочь сберечь хорошую температуру в доме.

Видео-мануал для утепления скатных кровель

С чего начинается теплоизоляция кровли

Основной целью утепления скатной крыши считается снабжение максимального срока ее эксплуатации при сбережении практичных параметров. Неизменная смена температур, появление влаги на внешней и внутренней сторонах кровли приводят к быстрому старению материалов, потере тепла и лишней влажности в помещениях. Благодаря квалифицированному теплоизолятору аналогичных проблем можно избегать.

анализ состояния и Тщательный осмотр поверхностей, а именно стропилин, нужно провести на начальной стадии. За тот период времени пока кровля подверглась внезапным температурным перепадам и осадкам атмосферы, ее материалы могли пострадать. К примеру, излишек влажности мог привести к подгниванию древесины или вредители, вполне можно, испортили структуру стропилин. Внимательный осмотр сможет помочь вам расценить состояние этих главных компонентов.

Важно:
пространство под кровлей не напрасно считается территорией высокой трудности: малодоступные места, разные коммуникации, область повышенного риска – это все может осложнить самостоятельную работу на кровле.

После осмотра стропилин нужно выверить, в каком состоянии располагаются провода, а может быть, и трубы для водопровода. При обнаружении недостатков приводим все в порядок: испорченные детали заменяем, отдельные подвергаем ремонту (ликвидируем протечка, возрождаем изоляцию), а целые очищаем. Касается это и стропилин, и коммуникаций. Почищенное и пошкуренное дерево отделываем дезинфицирующим составом.

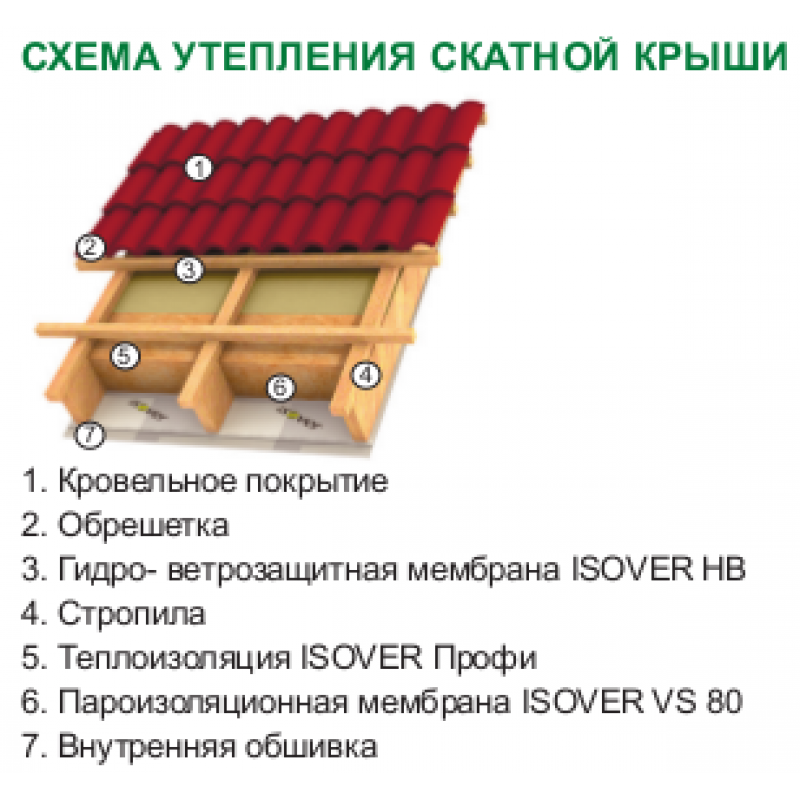

Наглядная схема утепления крыши

Высчитать приблизительные рабочие сроки тяжело, но можеть быть. Если нужно будет менять провода и трубы – уйдет пару недель. Добавьте к данному ориентировочные сроки для исполнения прочих работ, умноженные на 2. Цифра, которая вышла, весьма близка к действительности.

Подбираем благоприятный материал для утепления

Лучший материал для утепления для кровли – это не распространенный пенополистирол, а стеклянная или минвата. Хороший вариант – материал для утепления усредненной жесткости на основе минералов. Его цена чуть выше стекловолоконного материала, но разница эта с избытком возмещается существенным понижением потерь тепла и более большими экологическими качествами.

Есть несколько групп разных утеплителей:

• мягкие рулонные – состоят в большинстве случаев из восьмиметровых рулонов каменной, стеклянной или ваты на минеральной основе. Порой производятся в виде панелей или “матов”. Их толщина изменяется от 75 до 100 миллиметров.
• сыпучие материалы – маленькие гранулы пробки/сланца или шарики полистирола, какие реализуются в мешках, массой более 100 килограмм. Одного мешка вполне достаточно для теплоизоляции одного кв.м. напольной поверхности мансарды.
• полужесткие/твёрдые – изготавливаются в виде панелей из минеральной ваты или стекловаты. Толщина их может изменяться от 25-30 мм и больше. Аналогичные материалы прекрасно подойдут для утепления скатов кровель.

Для утепления крыши хороший вариант купить мин. вату

Легкость, пожаро-безопасность и малая теплопроводность – важные свойства материалов, которые предназначены для утепления крыши. Самый оптимальный материал для утепления для скатной крыши – это базальтовая вата. Стеклохолст владеет несколько худшими свойствами теплоизоляции.

Монтаж водоизоляционной пленки

Важно:
при монтаже водоизоляции нужно непременно оставлять зазор между плёнкой и утеплителем. В большинстве случаев его величина формирует не меньше 20 мм.

Зазор для вентиляции предназначена для свободной воздушной циркуляции между крышей и водоизоляционной мембраной. Он защищает кровлю от появления конденсата, и ненужная влажность очень легко выводится путем испарения или стекания по водосточному желобу. Если вы утеплили мансарду, то этот зазор в 50 сантиметров – конкретно то, что ранее было чердаком.

Чтоб исполнить нужную величину зазора вентиляции, необходимо сделать вспомогательную каркас из рамы. Для конкретного расчета ее зазора вентиляции достаточно промерять длину ската и поделить полученную цифру на 500. Эффект и станет высотой зазора (самая маленькая величина 20 мм).

Полотна водоизоляционной пленки скрепляют при помощи ремонтного степлера внахлест (1 см и больше), поперек ската, при этом верхнее полотно накладуют на нижнее. Полотна также закрепляют при помощи клейкой ленты.

Важно:
провисание полотна – обязательный атрибут его квалифицированной установки. Невозможно сильно натягивать или через чур слабо крепить полотна водоизоляции. Идеальный провис пленки не обязан быть больше 20 мм.

После укладывания утеплителя важно тут же накрыть его водоизоляционной пленочкой

Тонкости изоляции тепла скатной крыши

Укладывание материала для теплоизоляции на кровле исполнять тяжелее, чем на отвесной плоскости. Но как сделать теплее скатную кровлю, чтоб работа была по максимуму эффектной и комфортной? Следует ориентироваться на следующие советы:

• Запланируйте все работу сделать на протяжении одного дня. Погода обязана быть сухой и ясной.
• Листочки материала для теплоизоляции обязаны быть на 2 сантиметра шире величины шага стропилин.
• Между стропилинами и утеплителем не обязано быть свободного места – для хорошей изоляции тепла необходимо обеспечить крепкое примыкание минеральной ваты.
• После ладки теплоизоляции нужно приступить к установке пленки. Нельзя допустить, чтоб волокно было испорчено ливнем.
• Остерегайтесь совпадения соединений полотен между слоями материалов.
• Оригинальный шаг стропилин просит специального подхода. Вполне можно, нужно будет выкраивать листы утеплителя по ширине полотна. Обмеры шага изготавливаются при помощи рулетки между 2-мя левыми поверхностями размещенных рядом стропилин.
• Укладка теплоизоляционых “матов” производится в пару (порой и в один) слоев. Это устанавливается степенью теплопроводимости материала. Показатель постоянно указывается на упаковке – чем он поменьше, тем больше тепла хранит материал.
• Нужно проверять размеры каждого листочка материала для утепления – они не обязаны быть поменьше ширины между стропилинами или намного шире ее.
• Не выкидывайте обрезки и останки волокна – их весьма удобно ложить в проемы дверей, печные трубы и утеплить другие малодоступные места.

Панели утеплителя обязаны быть вплотную положены между стропилинами

Важно!
Не разрешается:

• неравномерность теплоизоляционного слоя;
• его свободная и неплотная укладка между стропилинами;
• разрывы в слоях изоляции тепла.

Для утепления скатов рекомендуется подбирать треугольные панели твёрдого материала – с ними существенно легче трудиться.

Устройство пароизоляционного слоя

Чтобы недопустить образование и накопление конденсата в подкровельном пространстве, применяют пароизоляционную пленку, которую монтируют снизу материала для теплоизоляции. А чтоб влажность могла испарятся, оставляют специализированный зазор, в каком и образовывается прослойка воздуха.

Пароизоляционную пленку весьма удобно крепить при помощи ремонтного степлера

Пароизоляция непременно ставится изнутри помещения и крепится при помощи степлера или оцинкованных гвоздей. Схема укладывания полотен приблизительно аналогичная, как и при установке водоизоляции – нахлест не менее сантиметра, соединение полотен клейкими лентами. Единственное, нахлест создается вдоль и поперек в отношении к скату крыши. Потом отрезы пленки заделывают при помощи самоклеящейся ленты и бережно зашивают потолок.

В середине кровли копиться воздух с высокой влагой и температурой, выделяющейся от внешней. Пар, который собирается под кровлей, тоже разнится собственными параметрами от воздуха с наружной стороны. И поэтому зазор — существенный компонент системы скатной крыши, который нужно оставлять и при установке пароизоляции.

Так вентилируется пространство под кровлей, если теплоизоляция выполнено правильно

Теплоизоляция крыши – сложное дело, тем более когда за него берется неспециалист. Но, если вы уже надумали делать эти работы своими руками, прекрасно планируйте очерёдность работ, приобретите нужные материалы и запаситесь упорством. Работы, какие кажутся лёгкими, могут отнять у вас побольше времени, чем вы рассчитывали. Будьте к данному готовы!

3 способа утепления скатных крыш

Чтобы поддерживать комфортную температуру в загородном доме, многие расходуют больше энергии, чем нужно. Обычно это происходит из-за недостаточной или отсутствующей изоляции. Причём через плохо утеплённую крышу уходит до 30% тепла. Поэтому обустройство тёплого чердака или мансарды даёт заметную экономию и позволяет увеличить жилую площадь за счёт чердачного пространства. Утеплённая крыша воспринимает основные климатические воздействия, и для неё стоит предусмотреть возможность осмотра и обслуживания строительных конструкций. Современные утеплители способны служить деcятки лет, но только в правильных условиях эксплуа­тации. И чрезвычайно важно, чтобы строители были знакомы с принципами работы кровельной системы и соблюдали технологию монтажа материалов.

1 Утепление над стропилами

Метод изоляции скатных крыш над стропилами оптимален при строительстве нового дома, замене старой кровли, а также когда нужно утеплить мансарду без демонтажа и восстановления её внутренней отделки. В этом случае теплоизоляционный материал снижает теплопотери, защищает несущую конструкцию от промерзания и негативного влияния перепадов температуры и практически полностью ликвидирует утечку тепла из внутренних помещений через мостики холода. Правда, на сроки утепления снаружи негативно влияют осадки, способные намочить утеплитель и даже испортить внутреннюю отделку.

Выбирая утеплитель для монтажа над стропилами, важно учесть, что он будет испытывать нагрузку от массы кровельного покрытия, снега и ветра. Эффективнее других здесь работают жёсткие плиты экструдированного пенополистирола и PIR-изоляция. Благодаря достаточным показателям прочности на сжатие и изгиб, они подходят для нагружаемых и эксплуатируемых крыш. При этом нагрузка на несущие конструкции увеличивается незначительно из-за небольшой плотности материалов. Оба утеплителя имеют закрытую ячеистую структуру и не впитывают воду, что гарантирует стабильность коэффициента теплопроводности и геометрических размеров плит с течением времени. Однако эти полезные качества могут превратиться в недостатки без правильно обустроенного вентиляционного зазора (с помощью контрбруса и разреженной обрешётки) для отвода воздуха из подкровельного пространства.

На нашем рынке плиты XPS и PIR, разработанные специально для утепления скатных кровель, с большим выбором толщин представлены компаниями ТЕХНОНИКОЛЬ, «Пеноплэкс», «ПрофХолод», PirroGroup, Ursa.

Жёсткие изоляционные плиты выпускают с гладкими и профилированными краями. Последние обеспечивают плотный стык при укладке и отсутствие сквозных мостиков холода.

2 Изоляция между стропилами

Схема изоляции крыши изнутри позволяет вести работы в любое время года, не зависеть от погоды и закончить процесс в установленные сроки. Материалы всегда находятся под рукой. А монтаж по силам выполнить одному человеку.

В качестве межстропильной изоляции традиционно применяют минеральные утеплители: из стекловолокна и каменной ваты. На российском рынке их представляют компании «Сен-Гобен» (торговая марка Isover), KNAUF-Insulation, Paroc, Rockwool, Ursa. Ширина рулонов и плит, как правило, соответствует типовым размерам каркасных конструкций. Чтобы материал надёжно держался, его ширина должна быть на 10-20 мм больше, чем расстояние между стропилами «в свету».

Имейте в виду: при монтаже изнутри необходима качественная пароизоляция со стороны помещения, которая полностью исключит проникновение влаги в утеплитель. Любые щели между полотнами пароизоляции и другие дефекты станут причиной накопления влаги в изоляционном материале, что чревато потерей полезных свойств и даже его оседанием.

3 Изоляция между и под стропилами

Во многих регионах России холодный климат. И ситуации, когда нужного коэффициента сопротивления теплопередаче невозможно достичь одним слоем утеплителя, нередки. К тому же сами стропила являются потенциальными мостиками холода.

Рассчитать толщину изоляции проще всего с помощью теплотехнического калькулятора на сайтах крупных производителей теплоизоляции. После ввода исходных данных: названия города, типа строения, желаемой температуры в помещении и т. д. — программа выдаст параметр толщины для конкретного материала в соответствии с действующими СП. В регионах Центральной России необходимая и достаточная толщина минеральной изоляции для скатной кровли — 200 мм. Толщина рулонов и плит, как правило, 50-100 мм, и укладывают их в два-четыре слоя. Если высота стропил не вмещает нужное по толщине число плит утеплителя, то перпендикулярно стропилам набивают бруски обрешётки (50 мм). Слой изоляции укладывают между ними. Подобный способ неизбежно уменьшит жизненное пространство, но жить в нём будет намного комфортнее.

Плиты минеральной изоляции устанавливают между стропилами в два или четыре слоя (при толщине плит 100 и 50 мм соответственно), обязательно располагая стыки вразбежку.

Как и зачем утеплять скатную кровлю PIR плитой?. Статьи компании «ОСТ+»

Как и зачем утеплять скатную кровлю плитами из пенополиизоцианурата PIR

Выбираем материал с подходящий теплоизоляцией по устранению утечек тепла через скатное кровельное покрытие и каркас устройства. Не важно какое время нахождения занимаете дома. Потребитель задает вопрос выбора изоляции при утеплении и фиксации теплового контура в здании. Ведь температура воздуха внутри и влажность напрямую зависят выбором материала. Информация известна, что теплый воздух с положительной температурой — уходит вверх, поэтому выбора зависит погода в доме. Потери через крышу при нехватки теплоизоляции достигают 30% объёма помещения нашего отопления.

Кровля в холодное сезонное время

Проблема теплоизоляции возникает не редко, частый вопрос у заказчика интерес грамотным утеплителем. При недостаточном утеплении дома тепло поднимается вверх и исчезает через изоляцию со слабыми тепловыми характеристиками с неправильно подобранными техническими решениями по теплоизоляции кровли. Одна третья часть тепла стремится вверх и теряется через кровлю и это факты.

Кровельное покрытие в летний сезон

с обратной картиной, нужно постоянно прибегать к искусственному охлаждению дома или комнаты, терпеть ошибочный выбор изоляции и смириться с решением покрытия крыши с сильным раскалом крови. Это сильно жаркий воздух в помещении.

Проблемы решаем с профессиональной PIR теплоизоляцией двух сезонов

• конструкцию из дерева сохраняем
• главный факт
• повышается средний срок службы, тянется время капремонта
• 100% препятствие при формировании конденсата внутри скатной кровли
• 100% без появления грибка и плесени
• комфортный климат помещения в зимнее время
• средняя температура помещения больше стремится к высоте градусов
• не боится изменения  климата, осадков

Теплоизоляция и методы

Часто применим метод укладки между стропил теплоизоляции — конечно между ними, метод укладки с подвохом. Так назовём Холодные мостики — главная проблема традиционного утепления, здесь мостик стропильный деревянный брус с отсутствием теплового барьера, т.е плита ложиться слоем без включений в стыке другого материала, что нельзя говорить о методе надстропильной ПИР теплоизоляции.

Мягкий волокнистый утеплитель в кровле

Нужно ровно в четыре раза толще изоляцию чем PirroMembrane или Универсал, расчетные цифры теплопроводности выше. Картина нарисовалась следующая, через стропильное основание при расчете на выходе такого метода мостики холода составят 7,7% при шаге стропильного монтажа 650 мм. Процент % уклона ската кровли формирует усадку минваты или пенополистирола на отрезке конька образую пустоту отсюда потеря теплоты, процесс малым эффектом утепления, не решённая проблема, за отсутствием теплового контура барьера. Затрачивается непредсказуемая часть денег и уходит на чрезмерное отопление, дополнительная отделка помещения не за горами.

Преимущества над стропильного монтажа

• плиты PIRRO устанавливаются, сверху стропил непрерывным тепловым контуром с профилировкой торцов и соединением мама-папа. Размер плитки 1200 х 2400 мм, отсутствует резка в размер формирует однородный непрерыный слой сводит на «нет» мостики холода благодаря «L» профилированию торцов
• не нуждается в «прослойке, между связующими  — утеплитель-гидроизоляция
• пенополиизоцианурат не боится погодных отклонений температуры (жара, влажность, частые перепады не плавкий не проседает под временем как минвата или ППС
• отсутствие дополнительной пароизоляции как затрат на неё
• скотч на алюминиевой основе проклеит стыки панели получается тепловой контур
• универсал и PirroMembrane зачится как сверх тонкий утеплитель с пониженной теплопроводностью — две плиты с алюмоламинатом и фольгой, обе отражают тепло при наличии энергоэффективности, повышенная термосопротивление, паронепроницаемость и воздухоизоляция.
• лабораторные испытания показывают прочную плиту на сжатие < 120 кПа, 12 тн кв.м – значит при монтаже обрешотчатую часть ступить и повредить изолятор не возможно
• дизайн решения с преимуществом сохранения объёма помещения

PIR плита Universal  для скатной крыши

• пенополиизоциануратную плитку устраиваем с карниза до рейки парапета и упираемся в неё. Швы стягиваем скотчем.
• слой паро-изоляции монтируем так же как под отделкой изнутри, так и между стропилами регулируем установкой пир плитками
• по площади покрытия укладывается мембрана параллельно коньку в ендовах и вальмовых крышах.
• установка пароизоляции производиться без зазоров с внешней лицевой стороны теплоизоляционной плиты, предусмотреть нахлёст 15см по сторонам стыков и установить на стропилах. Монтаж плёнки начать снизу.

В проекте присутствует материал мембрана

• то поверх ПИР плит установить  контробрешётку креплёную не меньше 60 мм саморезами по дереву. С завершением выполнения установки теплоизоляции, устанавливают основание – обрешётку
• обрешётку выполнить из дерева размером 100 х 25 мм, или 40 х40 мм как цельный настил материалов  к примеру как OSB.
• кровельное покрытия выбрать по желанию на усмотрение —  медный лист, черепица
• алюминиевая самоклеящаяся лента как альтернатива мембране для проклейки торцов стыка
• места прохода мембраны изолируем и организуем сток влаги в заранее установленный желоб
• устраиваем проветривание в виде вентиляции под кровлей с применением контробрешётки с брусками 30-50мм
• монтаж произвести в ясную погоду учитываем документацию СНИП ветровые нагрузки местности

Cхема устройства при покрытии скатной кровли черепицей и примыкания крыши к трубе

Схема утепления окна в скатной мансардной кровле — черепицей

Структурная схема скатной кровли — соединяем стены и примыкаем плоскую кровлю — утепление

Структура при настиле черепицей скатной кровли  и примыкания скатной крыши к стене

Ендова в скатной крыши Разрез кровли при покрытии черепицей

Схема разрез конёк скатной кровли при утеплении и покрытии кровли черепицей

камеры   оборудование  сэндвич анели   моноблоки   сплит   двери

1.1 Утепление скатной кровли дома

1.1 Утепление крыши здания, утепление скатной кровли дома.

Утепление скатной кровли дома, технология устройства теплоизоляции.

 Крыша – одна из самых важных деталей облика дома, а так же это еще и элемент защиты дома от внешних воздействий, залог его долговечности и надежности на долгие годы. Поэтому от монтажа скатной кровли и используемых для этого материалов зависит очень много.

 Прежде всего, крыша – это сложная система, с большим количеством составляющих, каждый из которых несет свою функциональную нагрузку. Надёжность и прочность крыши полностью зависит от ее основы – стропильной системы. Именно стропила принимают на себя большую часть тяжесть кровельных и утеплительных материалов, а также ветровую и снеговую нагрузку. Чаще всего устройство конструкции стропильной системы состоит из деревянных или металлических стропил. Они просты в изготовлении и легко устанавливаются. Монтаж стропил выполняют с шагом 600-1000 мм, согласно расчетам проекта стропильной системы. При утеплении скатной кровли дома, в пространство между стропильными ногами укладывают теплоизоляцию. Толщина теплоизоляции определяется по расчётам, как правило, укладывается в несколько слоёв и зависит от коэффициента теплопроводности и условий эксплуатации, чаще всего толщина утеплителя для крыш кирпичных и деревянных домов по проектному расчету составляет не менее 200 мм. В качестве утеплителя скатной крыши дома используют базальтовую теплоизоляцию из минеральной ваты плотностью 30-100 кг/м3. Стоимость утепления крыши здания этими материалами сравнительно невысока.

Для защиты от попадания влаги с внутренней стороны теплоизоляции используют пароизоляционную пленку, образуя сплошной слой гидроизоляции. После этого, производят монтаж по деревянной обрешетке стропильной системы кровли внутренних отделочных материалов, таких как СМЛ.  Далее делают монтаж слоя гидроизоляции и ветроизоляции с внешней стороны стропильной системы. Для этого применяют диффузионные и антиконденсатные мембраны, их крепят к ребрам деревянных стропильных ног.

 Для лучшей защиты теплоизоляции от влаги, при монтаже скатной кровли здания делают воздушный зазор между внешней мембраной гидроизоляции и покрытием крыши. При избыточной влажности, вода стекает по поверхности мембраны на улицу или испаряется с потоком воздуха через систему подкровельной вентиляции. Этот способ – помогает при борьбе с сыростью. Одна из самых существенных ошибок, которую допускают при монтаже и утеплении скатной кровли, является нарушение вентиляционного режима кровли. Так как вентиляция обеспечивает сухой режим работы кровельного «пирога», то именно здесь кроются большие проблемы, которые становятся явными в процессе эксплуатации кровли дома.


Для монтажа крыши мы рекомендуем использовать базальтовый утеплитель

Скатная кровля — утепление двух

Как установка скатной кровли, так и ее теплоизоляция – это сложное и трудоемкое дело. Неправильное утепление скатной крыши может привести к нарушению герметичности покрытия, а в следствие – повреждению всей конструкции. Поэтому, начиная этот процесс, важно знать некоторые особенности.

Виды кровли скатных крыш

Существуют два вида скатных кровель: чердачные и бесчердачные. Чердачная кровля подразумевает нежилое помещение под крышей, а бесчердачная (совмещенная) – наоборот.

Кровля защищает крышу от воздействий окружающей среды. Для беспрепятственного очищения крыши от атмосферных осадков, монтаж скатных крыш производится с некоторым уклоном.

В зависимости от количества скатов, крыши бывают двухскатные, четырехскатные, шатровые и шпилеобразные. Каждый вид имеет свои конструктивные особенности и требования к кровельным материалам.

Современной строительной индустрией разработаны системы утепления, которые надежно предохраняют кровлю от переохлаждения. Хорошая теплоизоляция двухскатных крыш сегодня актуальна среди потребителей и реальна с точки зрения внедрения современных технологий. Она дает возможность снизить затраты энергоресурсов и сэкономить семейный бюджет.

Утепление четырехскатной крыши необходимо не только в том случае, когда под чердаком устраивают жилую комнату, а в случае обустройства нежилой крыши. Поскольку она имеет большую площадь и, следовательно, теряет больше тепла.

Способы установки теплоизоляции?

Крыши со стропильной системой в роли каркаса можно утеплять тремя способами:

1. Помещать утеплитель между стропилами.

2. Укладку утеплителя производить сверху стропил.

3. Монтаж изоляции осуществлять под стропила.

Самой широко применяемой является укладка утеплителя между стропилами.

Следует обратить внимание, что если кровля скатная находится в состоянии постройки, то ее утепление производится сверху на внутреннюю обрешетку. Кровлю здания, которое уже находится в эксплуатации, то есть выполняется ее ремонт, утепляют изнутри по стропильным элементам.

Немаловажным для поучения качественного результата является правильный выбор теплоизоляционного материала.

Как выбрать утеплитель для скатных крыш?

Чтобы не нарушить архитектуру кровли и достичь максимального теплоизоляционного результата, важно чтобы утеплитель для крыши обладал следующими характеристиками:

• Легковесность (чтобы не утяжелять конструкцию).

• Низкая теплопроводность (для сохранения тепла).

• Влагоустойчивость (для сохранения технологических особенностей).

• Устойчивость к перепадам температур (для продления срока службы материала).

• Жароустойчивость (для обеспечения безопасности).

• Срок эксплуатации.

Особенности использования материалов и их монтаж

Утеплитель для скатной кровли должен соответствовать определенным требованиям. Среди таких материалов:

1. Минеральная вата (на основе базальтовых пород или стекловолокна). Она подходит для всех видов утеплений.

2. Пенополистирол. Укладывается на пол в основном в нежилых чердачных помещениях. Сверху на слой данного утеплителя наносится цементно-песчаная смесь, чтобы снизить склонность к горючести.

3. Экструдированный пенополистирол. Используется в местах, где нет контакта с высокими температурами, поскольку он тоже обладает высокой горючестью.

4. Пенополиуретан – это жидкий утеплитель, который наносится путем напыления. Он не требует особенных условий для использования.

Минимальный уклон скатной кровли требует особого внимания при теплоизоляции. В качестве утеплителя подойдет базальтовая вата (но не рулонная, а в плитах). Материал нужно укладывать двуслойно.

Утепление скатных крыш видео

Наши специалисты по доступным ценам произведут утепление кровли в Москве и Московской области. Доверьте работу профессионалам – и качественный результат не заставит себя ждать.

Другая полезная информация:

— Монтаж винилового сайдинга;

— Утепление деревянного дома изнутри;

— Водостоки для крыши.

Добавить комментарий

Утепление кровли эковатой, утепление плоской и скатной кровли изнутри

Крыша дома – надежная основа, от того насколько качественно будет выполнена ее теплоизоляция, зависит во многом микроклимат в помещении. Утепление кровли лучше всего производить эковатой. Этот теплоизоляционный материал отличается повышенными техническими и эксплуатационными характеристиками, позволяет свести к минимуму теплопотери и уменьшить расходы на отопление до 40%. Монтаж эковаты рекомендуется доверить профессионалам с опытом работы, поскольку любая ошибка, допущенная на этапе утепления кровли, может привести к быстрой порче материала и утрате желаемого теплоизоляционного эффекта.

Компания «Загородный дом» предоставляет на профессиональном уровне услуги утепления кровли эковатой. При необходимости мы тщательно подготовим основание к монтажным работам, выполним непосредственно монтаж эковаты одним из выбранных способов, предоставим бесплатные консультации по вопросам, касающимся технических и эксплуатационных характеристик материала.

Оставить заявку

Почему как альтернативу утеплителю для кровли лучше выбрать эковату?

• Данный утеплитель стоит относительно недорого, но при этом длительное время сохраняет свои теплоизоляционные свойства;
• Эковата монтируется быстро, не требует проведения сложных и затратных подготовительных мероприятий;
• Утеплитель характеризуется повышенной устойчивостью к биологическим воздействиям. Он не впитывает и не накапливает влагу, обеспечивает отменный пароизоляционный эффект, не гниет, не способствует распространению грибков и плесени;
• Эковата безопасна в эксплуатации и экологична. Она содержит в своем составе компоненты, не способные оказывать негативное влияние на атмосферу и микроклимат;
• Теплоизоляционный материал не создает дополнительную нагрузку на кровлю при утеплении, не проваливается под воздействием нагрузки;
• Эковата благодаря своим свойствам минимизирует теплопотери до 40%, она легко укладывается в труднодоступных местах – в углах и на стыках, создает максимально благоприятные климатические условия в доме как в зимний период, так и летом;
• Утеплитель одновременно выступает в качестве отличного звукоизоляционного материала. Он поглощает посторонние шумы и звуки, создавая в помещении уютную и комфортную атмосферу;
• Эковату для утепления кровель можно использовать в любых климатических зонах. Ей не страшна повышенная влажность воздуха, высокие и низкие температуры.

Компания «Загородный дом» предлагает купить эковату проверенных зарубежных производителей, отвечающую европейским стандартам качества и техническим нормативам. Она обеспечит желаемый теплоизоляционный эффект кровли и всего здания в целом на протяжении 30 – 40 лет.

Преимущества утепления кровли эковатой компанией «Загородный дом»

Спросите, почему именно нам следует доверить утепление кровли эковатой? Ответ очевиден:

• Мы имеем большой опыт работы. За время существования на рынке наша компания реализовала множество проектов по утеплению кровли коттеджей, загородных домов, промышленных и складских помещений, административных зданий. Мы в совершенстве знаем свои обязательства и в полном объеме их выполняем. Отзывы клиентов о нас можно почитать на сайте;
• Наш персонал высококвалифицированный, ответственный и услужливый. Каждый работник компании «Загородный дом» постоянно проходит курсы повышения квалификации, в своей работе ориентируется как на зарубежный опыт, так и на технические предписания, а также рекомендации;
• Мы используем для утепления эковату проверенных производителей. Она имеет высокое качество, отменные технические и функциональные характеристики;
• Наша компания работает с каждым клиентом в индивидуальном порядке, поэтому утепление кровли производится с учетом всех пожеланий и просьб;
• Мы придерживаемся разумной ценовой политики и гибкой системы скидок, поэтому, сотрудничая с нами, вы можете быть уверены, что теплоизоляция крыши обойдется совершенно недорого.

Кроме того, мы гарантируем оперативное и профессиональное обслуживание, строгое соблюдение договорных обязательств и временных сроков, отменное качество монтажа эковаты.

Более подробная информация об условиях сотрудничества и утеплении кровли эковатой предоставляется по телефону. Связывайтесь с нами! Мы ответим на все интересующие вопросы.

5 способов утеплить плоскую крышу

Это НЕ самый простой способ утеплить плоскую крышу. Ниже представлены 5 лучших вариантов.

Для вентилируемой крыши необходимы воздухозаборники по периметру чердака и купола в центре крыши для поддержания потока воздуха между обшивкой и верхней частью изоляции. Потолок должен быть герметичным, чтобы предотвратить образование конденсата на нижней стороне обшивки.

Односкатные крыши с низким уклоном, уклон которых варьируется от почти плоского до 4 из 12, распространены на юго-западе и в густонаселенных городских кварталах северо-востока.Эти крыши либо обрамлены глубокими фермами, либо стропилами, которые отделены от балок потолка. Из-за ограниченного пространства между обшивкой и потолочными балками эти крыши часто трудно изолировать должным образом.

Хотя некоторые строители изолируют малоскатную крышу с помощью тех же методов, которые используются для дома с большим чердаком, им следует использовать другой подход. Если крыша вентилируемая, потолок должен быть герметичным, чтобы влажный воздух не попадал на чердак.Если крыша не вентилируемая, есть несколько способов эффективно изолировать пространство снаружи, изнутри или их комбинации.

Если между потолком верхнего этажа и обшивкой крыши есть не менее 18 дюймов (или в холодном климате не менее 24 дюймов) пространства, эти тесные чердаки можно вентилировать и изолировать пушистой изоляцией, такой как стекловолокно или целлюлоза. Однако система работает только в том случае, если строитель установил большой купол в центре крыши.Вентиляционный воздух не движется от «карниза» к «коньку», как это происходит на крутой крыше. Вентиляционные отверстия для турбин или коньков не рекомендуются для крыш с низким уклоном, поскольку они не обеспечивают достаточного воздушного потока.

Если вы хотите вентилировать крышу с низким уклоном, вам нужно сделать следующее:

• Укажите стропильные фермы или обычный каркас, достаточно глубокий, чтобы обеспечить изоляцию от 12 до 16 дюймов, плюс место для воздушного зазора не менее 6 дюймов между верхней частью изоляции и обшивкой крыши.
• Обеспечьте вентиляционные отверстия на потолке, фасаде или стене по периметру неглубокого чердака, которые позволят наружному воздуху попадать в воздушный зазор между верхней частью изоляции и нижней стороной обшивки крыши. микроклимат, минимум 24 дюйма) между потолком верхнего этажа и обшивкой крыши.
• Рядом с центром крыши установите один или несколько вентилируемых куполов, каждый размером не менее 2 на 2 фута на 2 фута, с прямоугольными вентиляционными отверстиями на всех четырех сторонах каждого купола.Согласно большинству строительных норм и правил требуется минимум 1 кв. Фут чистой свободной вентиляционной площади (NFVA) на каждые 300 кв. Футов площади мансардного этажа. Разместите от 50% до 60% NFVA по периметру здания и от 40% до 50% NFVA на куполах рядом с центром крыши.
• Перед установкой утеплителя сделайте потолок максимально герметичным.

Невентилируемые крыши проще

Во многих отношениях построить невентилируемую крышу с низким уклоном проще, и есть несколько способов сделать это.

Если вы устанавливаете комбинацию пенопласта с закрытыми порами и паропроницаемой изоляции, вы также должны быть уверены, что пена достаточно толстая, чтобы держать обшивку крыши (или нижнюю поверхность пенопласта) выше точки росы во время зима. (Не используйте пенопласт с открытыми порами; он паропроницаем.) Международный жилищный кодекс определяет следующие минимальные значения R для слоя пенопласта этих гибридных изоляционных сэндвичей: R-5 в зонах 1-3, R-10 в зоне 4C, R-15 в зонах 4A и 4B, R-20 в зоне 5, R-25 в зоне 6, R-30 в зоне 7 и R-35 в зоне 8.

В то время как вентилируемые кровельные узлы рассчитаны на высыхание наружу, невентилируемые кровельные узлы предназначены для высыхания внутри. Вот почему невентилируемая крыша никогда не должна включать внутренний полиэтилен. Если строительный инспектор настаивает на том, чтобы вы установили какой-либо тип внутреннего замедлителя парообразования, вы всегда можете установить «умный» замедлитель парообразования, такой как MemBrain от CertainTeed, чтобы удовлетворить вашего инспектора.

Пять способов утеплить невентилируемую малоскатную крышу

Из различных методов утепления неглубокой крыши утепление снаружи проще, чем работа в помещении с ограниченным доступом.Какой бы метод не использовался, количество изоляции должно достигать значений R, установленных местными нормативами.

1. Внешний жесткий пенопласт

Установите толстый слой изоляции из жесткого пенопласта (обычно толщиной 6 дюймов или более) над обшивкой крыши.

2. Наружная жесткая пена плюс внутренняя изоляция

Установите более умеренный слой изоляции из жесткого пенопласта (толщиной от 2 до 4 дюймов) над обшивкой крыши, дополненный слоем воздухопроницаемой изоляции (например, выдувного стекловолокна или целлюлозы) ниже и в непосредственном контакте с обшивкой кровли.

3. Пенопласт для наружных работ с закрытыми порами

Распылите слой пенополиуритана с закрытыми порами поверх обшивки крыши, дополненный слоем воздухопроницаемой изоляции ниже и в непосредственном контакте с обшивкой крыши.

4. Внутренняя пена с закрытыми ячейками

Распылите толстый слой пенополиуретана с закрытыми порами на нижнюю сторону кровельной обшивки.

5. Внутренняя пена с закрытыми ячейками и выдувное стекловолокно или целлюлоза

Распылите пенополиуретан с закрытыми ячейками более умеренной толщины на нижнюю сторону обшивки крыши, дополнив его слоем воздухопроницаемой изоляции ниже и в непосредственном контакте с нижней стороной затвердевшей распыляемой пены.

Метод One Pro для утепления тесного чердака

Что делать, если вам нужно изолировать существующую невентилируемую крышу с низким уклоном, скажем, 3 фута высотой на высокой стороне, с очень ограниченным доступом на чердак? Вы можете сорвать потолок или крышу, но есть и третий способ. Билл Халструнк — технический менеджер компании National Fiber, производителя целлюлозной изоляции. «Наши установщики заползают внутрь и делают как можно больше герметизации со стороны с хорошим доступом», — объясняет Халстранк.«В какой-то момент чердак становится слишком тесным, и невозможно обеспечить герметичность. Таким образом, они будут плотно набивать часть чердака с ограниченным доступом, а затем они будут вдувать целлюлозу с неплотным заполнением на стороне чердака, где было достаточно доступа для работ по герметизации воздуха. Всегда желательно иметь вентиляционные отверстия на стенках с высокими боковыми стенками, над верхней частью изоляции, чтобы обеспечить некоторую связь между воздухом над неплотной изоляцией и внешней средой. Если они хорошо поработали с воздушным уплотнением, они уменьшили количество влаги, которая будет попадать туда.Но на случай, если влага проникает внутрь, хорошо бы иметь способ, позволяющий влаге проникнуть наружу ».

Поскольку нормы не позволяют устанавливать воздухопроницаемую изоляцию в контакте с обшивкой крыши, если только обшивка не покрыта слоем жесткой или закрытой пористой пены, не все органы кодекса принимают метод модернизации изоляции Hulstrunk, поэтому уточняйте у ваш местный инспектор кода, прежде чем пытаться использовать эту технику.

Рисунки: Дэн Торнтон

От Fine Homebuilding # 250

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Техническое руководство по изоляции скатных крыш

Регламент, вентиляция и изоляция скатных крыш

С приближением лета и повышением температуры сейчас самое время подумать о том, чтобы добавить немного теплоизоляции на вашу крышу, которая является частью конструкции под прямым влиянием погодных условий, прочитайте парящие солнечные лучи, которые могут быть безжалостными в летний сезон находится на пике.А именно, если ваша крыша не изолирована должным образом, вы рискуете не только потерей тепла, но и увеличением тепла в вашем доме или на чердаке, если таковое имеется. Если нет чердака, отделяющего ваш домашний интерьер от крыши, то холодный / горячий воздух будет поступать прямо в ваш дом и влиять на внутреннюю температуру, а если есть чердак, отделяющий крышу от интерьера, ваше чердак может стать непригодный для использования из-за высоких температур, когда обычная вентиляция не решит проблему. Изоляция будет зависеть от типа вашей крыши, но здесь мы обсудим техническое руководство по изоляции скатной крыши .

Знай свою крышу

Первое, что вам нужно сделать перед установкой изоляции на скатную крышу — это определить тип кровли, покрывающей ваш дом, поскольку от этого будет зависеть тип и метод изоляции. Вам не нужен профессионал, который поможет вам в этом, просто посмотрите на свою крышу. Если вы видите две части, которые соединены наверху и падают под определенным углом, вы имеете дело с скатной крышей. Наклон — это фактически угол, под которым установлены две стороны крыши.Таким образом, крыша может иметь уклон пара, который является обычным для более холодных регионов, чтобы избежать скопления воды и замерзания наверху, а также для создания некоторого дополнительного пространства под крышей, в то время как мелкие, как правило, создают небольшие, непригодные для использования пространства под крышей, которая является часто избегают, поднимая стены.

Некоторая базовая техническая информация о вашей скатной крыше , о которой вам следует знать и которая может быть важна для установки изоляции, включает стропило крыши, которое на самом деле является опорной системой для кровельного покрытия (что важно для вентиляции и расположения изоляции), обрешетки, поддерживающие черепицу и рейки, и деревянную доску, отделяющую стропила от кровельного покрытия.

После того, как вы определились со всем вышеупомянутым, есть еще одно важное отличие, которое вам нужно будет сделать, чтобы правильно утеплить скатную крышу. Если у вас нет или вы просто не используете пространство под крышей, вам следует добавить теплоизоляцию на уровне потолка и таким образом создать так называемую конструкцию холодной крыши. Это означает, что вы отделите внутреннее пространство от кровельного пространства, которое останется неотапливаемым. С другой стороны, если вы планируете использовать чердак, вам, вероятно, следует выбрать теплую скатную крышу, в которой изоляция размещается над, под или между стропилами крыши.

Знайте изоляцию своей крыши

Есть несколько вещей, на которые следует обратить внимание при утеплении скатной крыши . В первую очередь это выбор изоляционного материала. При строительстве теплой скатной крыши вам следует выбрать какой-либо тип жестких изоляционных плит, таких как скатная кровельная плита Kingspan K7 или изоляционные плиты Celotex XR4000 PIR, которые могут быть установлены как между стропилами, так и над ними и обеспечивают определенный уровень огнестойкости. , если это важно и применимо.Обратите внимание, что для этих плит требуется дышащая мембрана над изоляцией, если она установлена ​​над стропилами, и пароизоляционный слой, если он устанавливается между стропилами.

Это подводит нас к очень важному техническому вопросу , касающемуся изоляции скатной крыши , и касается надлежащей вентиляции и воздухопроницаемости конструкции. Обратите внимание, что под сукном требуется минимум 50 мм вентиляции, а под дышащей мембраной должно быть оставлено пространство для драпировки.Еще одна важная вещь, которую вы должны помнить, — это то, что любой строительный элемент, который вы размещаете на внешней стороне вентилируемого помещения, не будет затронут в словах его значения U. Наконец, если вы хотите иметь дело с потенциальными проблемами влажности и конденсации, важно разместить> пароизоляционный слой> на теплой стороне установленной изоляции скатной крыши .

Что касается рекомендаций по установке, обратите внимание, что выбранный изоляционный материал может быть добавлен поверх стропил крыши, но тогда вы должны обязательно включить дышащую мембрану и контр обрешетку, тогда как толщина внешнего слоя должна соответствовать толщине промежуточного слоя. , для защиты от влаги и конденсата.Кроме того, изоляция может быть добавлена ​​либо на уровне потолка, либо на шаге, что может способствовать воздухонепроницаемости оболочки здания.

Последнее, на что следует обратить внимание при добавлении изоляции скатной крыши , это качество выбранного изоляционного материала (с помощью сертификатов BBA) и его способность соответствовать значениям, предписанным применимыми строительными нормами. Согласно строительным нормам Великобритании, скатные крыши должны иметь значение U, равное 0.18 Вт / м2, в зависимости от обстоятельств.

Улучшите изоляцию вашего дома с помощью наших высококачественных изоляционных материалов. Позвоните нам сегодня, посетите наш интернет-магазин или свяжитесь с нами по электронной почте.

Коническая изоляция

для кровли с малым уклоном

Гарри Комфорт
Из выпуска за ноябрь / декабрь 2015 г.

Устанавливается четырехсторонняя коническая изоляционная система для создания уклона к водостоку. (Фото: The Garland Company)

Для любого строительства ключевым моментом является прочный фундамент.Независимо от того, является ли этот фундамент фундаментом здания или изоляцией под кровельной системой, фундамент закладывает основу. При проектировании системы кровли с низким уклоном над основанием толщиной менее: 12 правильно спроектированная коническая изоляционная система становится основой для прочной кровельной системы, которая обеспечит долгосрочную защиту.

Учитывая, что у большинства коммерческих зданий есть крыши с низким уклоном, неудивительно, что 40% всех проблем, связанных со зданиями, связаны с проникновением воды.Целью систем изоляции конической крыши является устранение скопления / стоячей воды на мембране, когда настил крыши не обеспечивает достаточный уклон. Правильно спроектированная система теплоизоляции конической крыши не только обеспечивает необходимый коэффициент сопротивления R и поддерживает систему крыши, но и помогает продлить срок службы кровельной системы, поскольку обеспечивает требуемый дренаж.1 Плотность воды может создавать огромные нагрузки. на крышу здания с аннулированием большинства гарантий в районах, где скопление воды существует более 48 часов.

Чтобы передать преимущества и компоненты систем конической изоляции, в этой статье будут рассмотрены:

• требования строительных норм в отношении положительного дренажа и уклона крыши;
• элементы конструкции, которые необходимо учитывать в системах конической изоляции;
• два наиболее распространенных типа конических систем изоляции;
• Роль сверчков
• достижения R-значений; и
• опасности стоимостной инженерии

Строительные нормы и правила

Одна из первых вещей, которые следует учитывать при изучении использования систем конической изоляции, — это требования строительных норм.В соответствии с требованиями Международного строительного кодекса к кровельным покрытиям с малым уклоном в новых постройках все системы мембранных кровельных покрытий, за исключением крыш из каменноугольной смолы, должны иметь минимальный расчетный уклон: 12. Когда речь идет о замене крыши, отклонения от этого требования могут быть приемлемыми, если присутствует положительный дренаж. Ключ к этому исключению — положительный дренаж. Поскольку добиться положительного дренажа на крышах с уклоном менее ¼: 12 сложно, настоятельно рекомендуется соблюдать требования строительных норм, чтобы избежать потенциальных проблем с накоплением воды.

Как правило, коническая изоляция является наиболее экономичным методом обеспечения положительного дренажа при замене коммерческой кровли с низким уклоном. Тем не менее, конический легкий изоляционный бетон следует рассматривать как альтернативу конусной изоляции, поскольку он может быть более эффективным из-за конфигурации, деталей и местоположения крыши. В новом строительстве может быть дешевле уклон конструкции для достижения необходимого дренажа.

Рекомендации по проектированию

Как и в случае с любым продуктом или системой, правильная конструкция и установка систем конической изоляции напрямую зависят от ее характеристик.Без него общая эффективность системы может быть поставлена ​​под угрозу. При проектировании конической системы изоляции, скорее всего, будет использоваться полиизоциануратная изоляция. Это изоляция из жесткого пенопласта, используемая в большинстве конструкций коммерческих крыш с низким уклоном. Изоляция из полиизоцианурата совместима практически с любой кровельной мембраной, а также с различными композитными материалами и обеспечивает превосходные R-значения среди других преимуществ.2

Конические полиизо-панели производятся стандартных размеров 4 ‘на 4’ с минимальной толщиной ½ дюйма у его низкого края и максимальной толщины 4 дюйма для одинарной доски.Плоская подкладка из полиизо, часто называемая плоским заполнителем, используется под непрерывными повторяющимися клиновидными панелями.

Рисунок 1: Четырехходовая коническая система (Источник: PIMA)

Как указывалось ранее, согласно Международным строительным нормам и правилам требуется уклон ¼ ”на фут. Тем не менее, доступны различные стандартные (”и ½” на фут) и специальные уклоны (1/16 ″ и ⅜ ”на фут), которые приемлемы в зависимости от полевых условий и параметров здания. Могут потребоваться различные степени уклона для устранения или преодоления отклоняющихся участков в существующем настиле крыши или обратных уклонов в существующем настиле крыши.

В дополнение к размерам панелей и требуемому уклону необходимо учитывать существующие компоненты на крыше, такие как бордюры, края, межстенные обшивки, а также внутренние и внешние места водостока, компенсационные швы и высоту стен парапета. рассмотрение на начальном этапе проектирования. Например, площадь крыши, имеющая расстояние 50 футов от края крыши до водосточного желоба с конической системой изоляции с уклоном дюйма на фут и минимум 2 дюйма у водосточного желоба, будет иметь толщину 14½ дюймов по краю крыши.Эту толщину деревянных гвоздей необходимо учитывать при разработке деталей кромки крыши, а также при определении высоты окладов стен и бордюров.

Двусторонние и четырехходовые системы

Существует множество способов создания конической системы изоляции, но наиболее часто используемые конструкции — это двухсторонние и четырехходовые конические системы. Специалисты отрасли рекомендуют использовать четырехходовую систему (рис. 1) как наиболее эффективный способ отвода воды с крыши. Предполагая, что у вас есть квадрат, и слив находится в центре этого квадрата, четырехсторонняя система предназначена для стока вниз от края периметра со всех четырех сторон под углом 45 °.

Рис. 2: Двусторонняя коническая система (Источник: Professional Roof)

Двусторонняя коническая система (Рис. 2) более прямоугольная, с двумя самыми длинными сторонами, наклоненными к водостоку. Теоретически поверхность изначально плоская. Следовательно, коническая изоляция начинается на мертвой ровной поверхности с нижней точкой, которая находится в дренажной линии. Уклон идет от этой точки к высокой точке либо по периметру крыши, либо в точке между двумя линиями водостока. После создания основного уклона сверчков устанавливают как между водостоком, так и между концом здания и сливом, чтобы направлять воду в выпускные отверстия.

В идеале, коническая система, двухсторонняя или четырехходовая, в сочетании со сливом устранила бы любые проблемы с накоплением воды. Чтобы вода не скапливалась в канализации, важно убедиться, что стоки должным образом сливаются, чтобы вода могла стекать в канализацию. Согласно NRCA, водостоки должны располагаться в форме квадратных, постепенно сужающихся отстойников, образующихся в изоляции для облегчения локального водоотвода. Типичная внутренняя водосточная воронка занимает площадь примерно 4 на 4 дюйма с коническим уклоном ½ дюйма на фут.Как правило, если толщина изоляции составляет 2 дюйма или меньше, достаточно 4 на 4 дюйма. Если толщина изоляции достигает 3 дюймов или больше, размер 8 на 8 футов создает более плавный наклон, но при этом обеспечивает необходимый импульс.

Хотя настоятельно рекомендуется использовать четырехходовую коническую систему, есть веские причины рассмотреть возможность установки двусторонней конической системы при определенных условиях (рис. 2). По данным Ассоциации производителей полиизоциануратной изоляции (PIMA), некоторые исключения включают:

• Сложность существующих водостоков
• Множественные сливы в нижней точке
• Стоимость
• Ограничения на высокую точку
• Места проникновения на крышу

Сверчки: вторичный Application

Рис. 3: Сверчки, наиболее часто используемые в двусторонних конических системах, являются вторичным применением конической изоляции.(Источник: PIMA)

Сверчки — вторичное применение конической изоляции, используемой для отвода воды от бордюров, впадин и низин на крышах в водостоки и водостоки. Сверчки (рис. 3) чаще всего используются в сочетании с двусторонними коническими системами в нижних точках конической системы. Обычно они имеют форму ромба или треугольника и имеют наклон вверх от места слива, водостока или водостока, чтобы вода не оставалась в нижних точках, а также помогают направлять воду вокруг механических узлов на крыше.

При проектировании сверчка необходимо разработать два элемента — наклон и конфигурацию сверчка. Общее правило для проектирования достаточного уклона сверчков состоит в том, что его уклон должен быть в два раза больше уклона прилегающего поля крыши. Обычно это предотвращает попадание воды на поверхность сверчка. Некоторое количество остаточной воды можно ожидать, но она должна рассеяться в течение 48 часов.3

При проектировании конфигурации крикета NRCA рекомендует дизайнерам признать важность геометрии крикета и уклона долины и предоставить рекомендации, приведенные в Таблице 1.

R-Value

Когда дело доходит до R-value, существуют различные способы, которыми профессионалы-проектировщики могут указать необходимое термическое сопротивление крыши. Например, одна спецификация может требовать минимального значения R, в то время как другая может требовать среднего значения R по всей крыше. Кодекс требует минимальной толщины, исходя из требований энергоэффективности. Однако обычно используется среднее значение R из-за физических ограничений наклона, длины крепежа и высоты оклада, а также из-за общей озабоченности по поводу бюджета.

Стоит отметить одно важное изменение: недавно компания PIMA обновила свою программу R-value, сертифицированную QualityMark, и включила новый метод испытаний для определения длительного термического сопротивления (LTTR) полиизоциануратной изоляции. В результате новые значения LTTR уменьшатся примерно на 7% от текущих значений. Минимальные R-значения приведены в таблице 2.

Value Engineering

Изоляция часто является одним из самых дорогих компонентов кровельной системы, что делает ее целью для оптимизации затрат.Известный автор и эксперт по кровле Уэйн Тобиассон, возможно, резюмировал это лучше всего. «Деньги, потраченные на уклон крыши, — лучшая сделка в строительной отрасли».

Помимо потенциальных проблем с дренажем, решение о проектировании системы конической изоляции может нарушить строительные нормы и привести к аннулированию гарантии производителя кровли, которая обычно требует наличия положительного дренажа и, в частности, исключает зоны с скоплением воды.

Обратите особое внимание на ширину сверчка или седла; Признаком инженерной ценности является уменьшение веса сверчков или седел.Указанное R-значение также требует тщательной оценки. Иногда предлагается минимальное R-значение, в то время как в других случаях спецификация требует достижения среднего R-значения. Конструкция системы, требующей минимального значения R, равного 20, по сравнению с системой, требующей среднего значения R, равной 20, будет сильно различаться, как и стоимость.

Ссылки

1. PIMA, Технический бюллетень по коническим изоляционным системам № 108, июль 2011 г. (http://c.ymcdn.com/sites/www.polyiso.org/resource/resmgr/technical_bulletins/tb108_jun30.pdf)
2. PIMA, Технический бюллетень по коническим изоляционным системам № 108, июль 2011 г. (http://c.ymcdn.com/sites/www.polyiso.org/resource/resmgr/technical_bulletins/tb108_jun30.pdf)
3. Профессиональная кровля, стоячая вода течет глубоко, июль 2012 г.

Комфорт — территориальный менеджер компании Garland Company, Inc., имеющий почти 20-летний опыт работы на местах в предоставлении коммерческих решений по гидроизоляции всей ограждающей конструкции здания.В качестве инженера-строителя опыт Комфорт включает оценку существующего состояния кровли и стен, оказание технической поддержки профессионалам-проектировщикам, составление бюджета на восстановление, техническое обслуживание и замену кровли.

Есть ли комментарий? Поделитесь своими мыслями в разделе комментариев ниже. Или отправьте электронное письмо редактору по адресу [электронная почта защищена].

Статьи по теме в Интернете

GreenSpec: Модернизация корпуса: Изоляция вентилируемой скатной крыши

GreenSpec: Модернизация корпуса: Изоляция вентилируемой скатной крыши

• главная> проектирование экологически чистых зданий> ремонт / модернизация жилья> изоляция вентилируемой кровли

• Почему мы выбираем экологически чистые строительные материалыСтроительные материалы: сравнение воздействия на окружающую средуДревесные материалы и дизайнЗемля и глина: материалы и дизайнШтукатурка: штукатурка, строительный раствор и плитыСложные материалы и компоненты: производство и дизайнМеталлы: добыча, производство и воздействие на окружающую средуБетон: производство, воздействие и дизайнЗеленые крыши и растенияТоксичный химический состав : Химические вещества в строительстве Строительство физикиPassivhaus Возобновляемые источники энергии и экологически чистые технологии Модернизация жилья Модернизация корпуса: Разработка стратегии Модернизация корпуса: Изоляция: Изолированная штукатурка Модернизация корпуса: Изоляция: Облицовка из дерева, шифера и черепицы Модернизация корпуса: Изоляция: Облицовка от дождя Модернизация: Изоляция скатной непроветриваемой кровли Модернизация корпуса: Изоляция «Холодная крыша» (чердак) Модернизация корпуса: Изоляция плоской крыши из дерева Модернизация корпуса: Изоляция бетонной плоской крыши Модернизация корпуса: Изоляция первого этажа Модернизация корпуса t: Энергоэффективные / низкоэнергетические окна Модернизация корпуса: Вентиляция всего дома Модернизация корпуса: Герметичность Модернизация корпуса: Помещение, работающее на газе, и водяное отопление Модернизация корпуса: Дровяное топливо и водяное отопление Модернизация корпуса: Радиаторы и полы с подогревом (ufh) Модернизация корпуса: Солнечное водяное отопление Модернизация: воздушные и наземные тепловые насосы Модернизация жилья: возобновляемые источники электроэнергии Модернизация Пример 1: террасный дом 1930-х годов Примеры модернизации пассивного дома Примеры модернизации домовладельцев / арендаторов Старые зданияДемонтаж, снос, повторное использование и переработка зданий обнаружение Greenwash Переработанное содержание в строительных изделиях Благополучие в искусственной среде — Введение Материалы: расчет стоимости всего жизненного цикла Реализованные строительные материалы Анализ конкретных случаев Перегрев: Введение и причины

Руководство по изоляции крыш и чердаков

Изоляция крыш и чердаков может сэкономить ваши деньги, сохранить тепло в вашем доме и защитить окружающую среду.Тем не менее, это также может показаться очень сложным предметом, поскольку доступно множество различных типов изоляции.

Чтобы помочь вам узнать о типах теплоизоляции, которые лучше всего подходят для вашего дома, мы составили это руководство по утеплению крыш и чердаков, которое является отличным началом при утеплении вашего дома. Читайте дальше, чтобы узнать, как они работают, чтобы сделать ваш дом более энергоэффективным, и узнать о соответствующих затратах.

Как работает изоляция крыши?

Система отопления создает горячий воздух, который поднимается вверх и пытается выйти через любые щели в крыше или чердаке.Чтобы этого не произошло, должен быть барьер. Изоляционные материалы содержат небольшие воздушные карманы, которые помогают создать этот барьер.

Изоляция удерживает тепло, когда оно поднимается, и помогает предотвратить его утечку. Это означает, что в вашем доме остается теплее, без необходимости постоянно увеличивать количество энергии, потребляемой вашей системой центрального отопления.

У меня плоская или скатная крыша?

Разница между плоской крышей и скатной крышей заключается просто в уклоне крыши.Несмотря на то, что она называется плоской крышей, она все же может иметь наклон для облегчения дренажа. Этот тип крыши также называют пологой или плоской крышей. Плоская или пологая крыша поднимается с 1 дюйма до 3 дюймов на 12 дюймов. Скатная крыша — это любая крыша, которая поднимается на 4 дюйма или более на 12 дюймов.

Можно ли утеплить плоскую и скатную крышу?

Да, оба типа кровли можно утеплять. Это зависит от того, какой у вас уровень шага, и от типа используемой изоляции. У плоской крыши есть три типа на выбор, и они есть; теплый настил, холодный настил или перевернутая крыша.С изоляцией скатной крыши у вас есть два варианта; теплый или холодный утеплитель чердака.

В чем разница между изоляцией крыши и чердака?

Обычно крышу утепляют, если вы используете ее в качестве жилого помещения, то есть если вы превратили чердак в комнату. В этом случае вам придется утеплить между стропилами и вы можете использовать самые разные материалы.

Изоляция только вашего чердака означает, что вы не собираетесь использовать его в качестве жилого помещения, поэтому вы можете нанести любой изоляционный материал между балками и поверх них.Это самый дешевый метод утепления вашего дома.

Насколько глубока должна быть изоляция?

Если вы используете стекловату, овечью шерсть или сыпучий наполнитель, то глубина должна быть 300 мм. Минеральная вата должна быть 250 миллиметров. Распыляемая пена увеличивается в объеме, поэтому вам не нужно использовать ее столько, чтобы получить тот же эффект, что и другие материалы. Целлюлоза должна иметь толщину 220 миллиметров.

Достаточно ли будет утеплителя моего старого чердака?

Это зависит от обстоятельств.Если ваш чердак был утеплен в 60-х годах, то нет, потому что рекомендуемое значение составляло всего 25 мм. Если у вас установили изоляцию после 2013 года, то все может быть в порядке, потому что в это время правительство заявило, что если изоляция чердака будет толщиной 125 мм, то она будет считаться изолированной. Однако, установив больше изоляции, чтобы довести вас до рекомендованного правительством 300 мм, вы сделаете свой дом более энергоэффективным и, следовательно, снизите свои счета за отопление.

Варианты утепления плоской крыши

Плоские крыши теряют много тепла, и по возможности их следует утеплить.Обычным методом является использование теплой теплоизоляции настила, и это может быть достигнуто путем изоляции ниже или выше водонепроницаемой мембраны. Можно использовать ряд материалов, в том числе; войлок из древесного волокна, плиты из минеральной ваты, плиты PIR или PUR и экструдированный полистирол.

Сколько стоит изоляция чердака?

Стоимость утепления мансарды будет зависеть от типа вашей собственности. Вы также можете иметь право на бесплатную изоляцию или на грант, который поможет покрыть расходы.Если вы уже используете место на крыше в качестве дополнительного помещения или планируете это сделать, то затраты будут выше, потому что лучше использовать изоляционные плиты, а не теплоизоляцию, и это дороже.

Не забывайте, что вы можете иметь право на получение гранта на изоляцию кровли. Дополнительную информацию можно найти на веб-сайте государственных грантов.

Как долго прослужит изоляция чердака?

Пока материал не поврежден, нет причин, по которым он не прослужит вам всю жизнь.Срок службы большинства материалов составляет от 80 до 100 лет.

Что такое теплый утеплитель чердака?

Теплый утеплитель чердака используется на скатных крышах, где вы используете чердак как комнату или для хранения вещей. Утеплитель устанавливается под крышей, в склоне. Вы должны оставить пространство под черепицей свободным от изоляции, чтобы обеспечить достаточную вентиляцию, чтобы не допустить попадания конденсата или воды через черепицу.

Вы можете использовать войлок, полистирольные плиты, пенополистирол или аэрозольную пену, чтобы изолировать крышу или чердак.Пена для распыления обычно выполняется профессионалами. Хотя на рынке доступны варианты DIY.

Одним из преимуществ теплого утеплителя чердака является то, что он идеально подходит для плоской кровли. Это потому, что есть проблемы с конденсацией. Она более теплоэффективна, чем холодная кровля, поэтому снижает затраты на электроэнергию и защищает конструкцию крыши от очень высоких или очень низких температур.

Недостатком утепления теплого чердака является то, что его стоимость выше, чем у изоляционного материала холодного чердака.

Что такое изоляция холодного чердака?

Холодная изоляция чердаков — самый популярный метод, используемый для крыш и чердаков, потому что это самый дешевый вариант. Вы устанавливаете утеплитель над потолком на верхнем этаже своего дома. Материал укладывается поверх всех деревянных балок и между ними. Если вы хотите установить утеплитель чердака этим методом, вы можете подать заявку на получение государственной субсидии.

Преимущества утеплителя холодной кровли заключаются в том, что ее дешевле установить, она может охладить ваш дом в летнюю жару и подходит для хозяйственных построек или мест, в которых вы не живете постоянно.

Недостаток в том, что это не так эффективно, если у вас плоская крыша. Изоляция может двигаться, образуя зазоры, которые позволяют конденсату собираться, а пыль и грязь проходить через любые пустоты в системе вентиляции.

Изоляция скатной крыши — когда вентилируется

Важность изоляции кровли для повышения энергоэффективности

Прежде всего, давайте рассмотрим важность крыши для обеспечения энергоэффективности.Теплый воздух имеет естественную тенденцию подниматься вверх и теряется через ткань крыши, если она не утеплена; поэтому один только этот элемент может составлять до 25% теплопотерь здания.

Изоляция по наклонным стропилам образует теплую крышу и подходит как для новостроек, так и для проектов ремонта. Изоляция может быть установлена ​​между стропилами и под стропилами, чтобы расширить тепловую оболочку вдоль ската крыши, что позволяет создать новое отапливаемое помещение в чердаке.Это популярное приложение требует тщательного проектирования, чтобы минимизировать риск образования межклеточной конденсации, и рекомендаций по достижению целевых значений U, изложенных в действующих Строительных нормах и правилах.

Фактически, в Техническом центре Celotex, когда дело доходит до скатных крыш, наиболее часто задают вопросы: «Сколько Celotex мне нужно, чтобы соответствовать действующим Строительным нормам»? Какую плату Celotex лучше всего использовать? Нужен ли мне пароизоляционный слой? »

Хорошо, чтобы ответить на эти очень популярные вопросы…

….Толщина Celotex, необходимая для соответствия U-значению в соответствии с действующими Строительными нормами, полностью зависит от глубины стропил и от того, требуется ли полная вентиляция или нет.

Когда скатная крыша нуждается в вентиляции…?
…. Требования к вентиляции скатной кровли зависят от типа кровельной мембраны, используемой под черепицей или шифером и досками для предотвращения попадания влаги или дождевой воды, поступающей извне. Если кровельное покрытие или кровельная мембрана является материалом с высокой влагостойкостью или непроницаемостью, то строительные нормы требуют наличия вентиляционного зазора шириной 50 мм под рубероидом и черепицей.Это типичная практика, когда используется старомодный черный войлок, который обычно можно найти в существующих зданиях.

Вентиляция предназначена для снижения риска образования промежуточного конденсата на нижней стороне непроницаемой войлочной мембраны и его оседания на деревянных стропилах. Обычно его формируют с помощью вентиляторов карниза и вентиляторов конька или опоры. Это позволяет воздуху входить в одно отверстие и выходить из другого, образуя поперечный поток вентиляции. Это называется «полностью вентилируемым» воздушным пространством в отличие от «невентилируемого» воздушного пространства.

В качестве альтернативы можно спроектировать непроветриваемую скатную крышу. Применяемый здесь принцип заключается в том, что теплый влажный воздух, поднимающийся снизу, может проникать через кровельную мембрану, что устраняет необходимость в полной вентиляции крыши. Это означает, что непроницаемый рубероид с высокой влагостойкостью заменяется более проницаемой мембраной или дышащей мембраной. 50-миллиметровый вентиляционный зазор, а также коньковые вентиляторы больше не требуются, но вместо этого воздушное пространство можно оставить непроветриваемым.

Это упрощает конструкцию и оставляет больше места между стропилами для изоляции. Фактическое воздушное пространство, необходимое под мембраной, лучше подтверждается сертификатом третьей стороны, предоставленным производителем, но общепризнано, что воздушное пространство может составлять 25 мм или меньше.

И так….
… толщина Celotex FR5000, помещенного между стропилами, равна глубине стропил за вычетом глубины воздушного пространства над ним. Например, если стропила имеют глубину 150 мм и используется черная облицовочная мембрана, можно установить 100 мм FR5000, при этом остается зазор 50 мм для полностью вентилируемого воздушного пространства.Другой пример, когда стропила имеют глубину 175 мм и используется воздухопроницаемая мембрана, тогда можно установить 150 мм FR5000, сохраняя 25 мм невентилируемого воздушного пространства наверху.

Есть одна общая черта вентилируемого и невентилируемого пространства на крыше: стропила обычно недостаточно глубоки, чтобы соответствовать толщине изоляции, необходимой для достижения целевого значения коэффициента теплопроводности, плюс допускают вентилируемое или невентилируемое воздушное пространство наверху. Celotex GD5000 может быть установлен в качестве второго слоя изоляции на нижней стороне стропил.Он обеспечивает непрерывный слой Celotex для соответствия целевому показателю U, и, поскольку он имеет отделку из гипсокартона толщиной 12,5 мм, он также образует внутренний потолок новой комнаты.

Это предотвращает увеличение глубины стропил за счет крепления деревянных реек к их основанию, между которыми можно установить дополнительную толщину Celotex. Использование Celotex GD5000 в качестве непрерывной линии изоляции также ограничивает неблагоприятное влияние повторяющихся тепловых мостиков на коэффициент теплопередачи, позволяя получить более тонкий раствор и, таким образом, экономить ценный запас.

Зачем мне нужен пароизоляционный слой, когда крыша вентилируется или используется дышащая мембрана?
Пароизоляционный слой в сочетании с правильным использованием вентиляции и кровельных мембран эффективно устраняет риск образования межклеточной конденсации. Два принципа проектирования, работающие вместе, сводят к минимуму разрушительное воздействие конденсата на деревянную конструкцию.

Конденсация образуется, когда теплый влажный воздух поднимается вверх и конденсируется в жидкость при контакте с более холодными поверхностями над изоляцией.Идея пароизоляционного слоя состоит в том, чтобы установить его на стороне изоляции помещения, чтобы он блокировал проход теплого влажного воздуха, поднимающегося в конструкцию скатной крыши. Однако теплый влажный воздух по своей природе всегда будет проходить с наименьшим сопротивлением, поэтому использование кровельных мембран и вентиляции эффективно справляется с небольшим количеством неизбежно образующегося конденсата.

Celotex GS5000 имеет встроенный пароизоляционный слой. Он расположен между гипсокартоном и изоляцией из пенопласта Celotex.Когда плиты плотно стыкуются друг с другом, конические края гипсокартона герметизируются холстовой лентой и соединительным составом для образования эффективного пароизоляционного слоя с высокой паростойкостью.

… выше значения U

Изоляция

эффективна внутри скатной крыши, но высокие характеристики ткани означают, что конструкция и установка выходят за рамки значений U и толщины Celotex. Строительные материалы, из которых изготовлена ​​ткань крыши, обладают разными тепловыми и влажностными свойствами; то, как они собираются вместе, влияет на физику здания и то, как здание использует энергию.

Чтобы крыша была построена в соответствии с высокими стандартами, в конструкции показано, как стыки и проемы изолированы и отделаны, чтобы поддерживать непрерывную тепловую оболочку и воздухонепроницаемость. Это играет важную роль при достижении требуемых энергетических показателей действующих Строительных норм.

Источник:
http://blog.celotex.co.uk/technical/pitched-roof-application/

Изоляция стропил на чердаке: пошаговое руководство

Ключевые моменты перед началом работы

Утепление стропильного пространства даст вам теплый чердак.Это означает изоляцию между наклонными балками или под ними, которые образуют конструкцию и поддерживают наклонную крышу. Стропила соединены между собой горизонтальной коньковой доской вверху и связаны между собой балками потолка внизу.

Выбрав изоляцию стропил и потенциально используя чердак в качестве расширения жилой площади, вы должны знать о некоторых мерах безопасности, прежде чем читать дальше:

1. Убедитесь, что если вы кладете тяжелые предметы или ходите по чердаку, то обязательно прикрепите доски к балкам, иначе вы можете упасть через потолок.
2. Остерегайтесь труб и электрических кабелей.
3. Утепление чердака не заменяет полноценного профессионального переоборудования.

Изоляция стропил как самостоятельная работа

Если ваш чердак легко доступен, процесс утепления должен быть довольно простым и может выполняться как домашняя работа. Однако, если вы сомневаетесь в своей способности выполнить работу, мы рекомендуем обратиться к профессионалу.

Сделать это своими руками можно двумя способами:

• Утеплитель между стропилами
• Утепление под стропилами

Обычно люди используют минеральную вату или изоляционные плиты для изоляции стропильного пространства.Мы предпочитаем утеплитель из вторичного сырья по понятным причинам.

Если вы планируете использовать шерсть, обязательно наденьте защитную одежду, защитные очки и маску для лица, так как шерсть является раздражителем.

Подготовка чердака к утеплению

Прежде чем вы приступите к бизнес-стадии установки продукта, вам необходимо убедиться, что вы подготовили рабочее место на чердаке, а также купили нужное количество материалов. Ниже приводится краткое пошаговое руководство о том, что вам следует сделать перед началом любой работы:

• Очистите пространство между стропилами пылесосом между ними, удаляя пыль, которая могла осесть там с течением времени.
• Обязательно обратите внимание на трещины, сухую гниль или повреждения стропил и кровельной мембраны. Если работа кажется небезопасной, прекратите то, что вы делаете, и немедленно обратитесь за профессиональной помощью для ремонта этих участков.
• Убедитесь, что проводка в порядке.
• Обеспечьте хороший уровень освещения на чердаке, чтобы обеспечить хорошую видимость и облегчить работу.
• Убедитесь, что у вас есть доски на балках, так как вы будете перемещаться по чердаку и переносить вес своего тела на потолок внизу.

Как только у вас будет все свободное место, вам нужно будет провести проверку оборудования. Вот что мы рекомендуем найти перед началом работы:

• Жесткие ножницы
• Рулетка
• Защитный комбинезон и перчатки при работе с каменной или стекловатой
• Очки защитные
• Маска одноразовая
• Каска защитная

Если вы работаете с изоляционными плитами, вам также может потребоваться следующее:

• Пила
• Сверло
• Пистолет для гвоздя
• Рейки деревянные

Другой вариант — подъемники чердака, которые представляют собой простые в установке расширители балок, которые поднимают доску чердака, чтобы обеспечить дополнительную изоляцию между балками.

Помните: безопасность всегда должна быть превыше всего. Прекратите работать, если почувствуете недомогание, и обратитесь к профессионалу. Не приступайте к работе в состоянии алкогольного опьянения!

Измерение размера стропильного покрытия

После того, как вы очистите громоздкие предметы, вы сможете более четко видеть область. Вот простая инструкция по измерению пространства на чердаке:

• Возьмите измерительный прибор (рулетка или лазерный измеритель) и измерьте площадь стропил — это можно сделать, измерив расстояние от вершины крыши до того места, где наклонная крыша встречается с горизонтальными балками, и умножив на ширину крыша.
• Примите во внимание толщину, которую вы хотите изолировать — для достижения оптимальных характеристик рекомендуется использовать изоляцию толщиной не менее 100 мм.
• Измерьте ширину стропил — это важно, если вы думаете об утеплении под стропилами.
• Запишите эти размеры на листе бумаги и затем возьмите их с собой в магазин «Сделай сам», чтобы купить изоляцию или заказать материалы через Интернет.

Утеплитель стропила своими руками

Перед нанесением изоляционного материала вам необходимо измерить и оставить зазор около 50 мм между крышей (дышащей мембраной или плиткой) и вашим изоляционным материалом, чтобы воздух мог свободно проходить через нее, иначе у вас могут возникнуть проблемы с конденсацией и влажностью.

Глубина стропил, очевидно, будет влиять на толщину утеплителя, который вы можете разместить между ними, но вы всегда можете удлинить стропило, прикрепив к нему деревянную пристройку, так как чем больше утеплителя вы сможете вставить, тем теплее будет пространство чердака. .

• При работе с шерстью убедитесь, что вы берете с собой достаточно рулонов на чердак. Ножницами разрежьте упаковку и разложите материал. Вам нужно будет начать сверху, прикрепляя шерстяной материал скобами к бокам стропил с каждой стороны.Продолжайте закреплять материал, пока не покроете все пространство. Вам нужно будет правильно нанести на карту свои размеры, так как вам понадобится материал, который покрывает ширину стропильного пространства.
• Убедитесь, что изоляция находится на 50 мм ниже реальной крыши, что можно сделать с помощью реек в качестве измерителя воздухопроницаемого пространства между крышей и изоляционным материалом.
• В зависимости от глубины вашего стропила вы можете уложить два слоя шерстяного утеплителя толщиной 100 мм.Чтобы биты не упали, вы можете прикрепить слой сетки, который обеспечит дополнительную поддержку материала от сил тяжести.
• На этом этапе, если вас беспокоит эстетика, вы можете прикрепить тонкий слой гипсокартона к нижней части стропил (с уже плотно прилегающим материалом) и закрасить его. Хотя вы потеряете немного места, это улучшит визуальное восприятие места.

Установка жестких плат

• Ваши жесткие доски необходимо будет разрезать так, чтобы они соответствовали зазорам между стропилами.Когда они разрезаются, убедитесь, что между краями имеется относительно плотное прилегание, чтобы его можно было прикрепить скобами к стропилам. Деревянные рейки, которые располагаются дальше в стропиле, будут действовать как автоматический стабилизатор, так что доски могут легко сесть на них.
• Еще раз убедитесь, что вы выбрали правильную толщину материала, чтобы заполнить как можно большую часть стропильного зазора. Чтобы избежать разлетающихся обломков, вы можете взять листы прозрачной пленки и прикрепить их к нижней стороне стропил.
• Использование жестких досок вместо шерсти — гораздо более точный процесс, так как обрезки должны быть почти идеальными, чтобы плотно прилегать к ним, а не шерсть, где ваш материал можно сложить и отформовать, чтобы вписаться в пространство стропил. В случае сомнений проконсультируйтесь со специалистом.
• Когда вы используете твердую изоляционную плиту для создания теплого чердака, важно помнить о вентиляции — вы должны оставить зазор 50 мм между крышей и жесткой изоляционной плитой. Мы всегда рекомендуем установить дышащую мембрану между черепицей и стропилами, чтобы крыша могла дышать.Отсутствие парового слоя может привести к появлению сырости, поскольку теплый воздух может конденсироваться в чердаке на холодных поверхностях. Вода и древесина плохо сочетаются друг с другом, и это может привести к гниению древесины.
• Лучший способ добиться зазора — это прикрепить несколько дюбелей к внутренней стороне стропил, чтобы затем можно было приклеить к ним изоляционную плиту, оставив зазор 50 мм. Если вы измеряете толщину стропила, то зазор меньше 50 мм — это толщина жесткой доски, которую вы хотите положить между стропилами.Таким образом, изоляционная плита не будет выступать за внешний край стропил, а это означает, что вы можете очень просто прикрепить больше изоляционных плит, прикрепив их непосредственно к стропилам для достижения необходимой глубины изоляции.

Какие материалы можно использовать для утепления под стропилами?

Если у вас неглубокие стропила или вы просто не боитесь потерять высоту, то крепление материала на нижней стороне стропил — гораздо более простой способ утеплить на уровне стропил.Здесь у вас не возникнет проблем с конденсацией и вы не будете беспокоиться о том, что в кровельной мембране останется щель.

Установка жестких досок

• Ваши жесткие доски нужно будет разрезать с некоторой логикой, чтобы вы могли перемещаться с одной стороны крыши на другую. Изоляционные плиты бывают разных размеров, и если вы определитесь с планом покрытия стропильного пространства, все будет в порядке.
• Вам необходимо прибить их к нижней стороне стропил, чтобы их можно было зафиксировать.Для этого можно использовать пистолет для гвоздей или обычный молоток и гвозди. Если вы используете пистолет для ногтей, обращайтесь с ним осторожно.
• На этом этапе вы также можете решить, что это разумно сделать в качестве рейнджера-одиночки. Если кто-то будет удерживать материал на месте, пока вы фиксируете края, это обеспечит более эффективный процесс. Кроме того, наличие свежих глаз и рук означает, что вы всегда будете иметь второе мнение во время этого процесса.
