Утепление труб отопления на улице: Чем лучше утеплить трубы отопления на улице?

Теплоизоляция для труб отопления

Теплоизоляция труб — это основной метод борьбы с теплопотерями при транспортировке теплоносителя в системах отопления и горячего водоснабжения, а также защита от замерзания воды в зимний период в системах холодного водоснабжения. Уменьшение потерь тепла при транспортировке уменьшает затраты на отопление, снижает вероятность образования конденсата на поверхности металлических труб, который приводит к образованию ржавчины на поверхности вызывая постепенное разрушение трубы. Кроме того, теплоизоляция труб защищает от непосредственного соприкосновения с сильно нагретыми деталями системы отопления.

В качестве теплоизоляторов для труб отопления используются разные материалы, основным требованием к которым является низкая теплопроводность, и, для снижения пожароопасности — негорючесть. Рассмотрим основные из них.

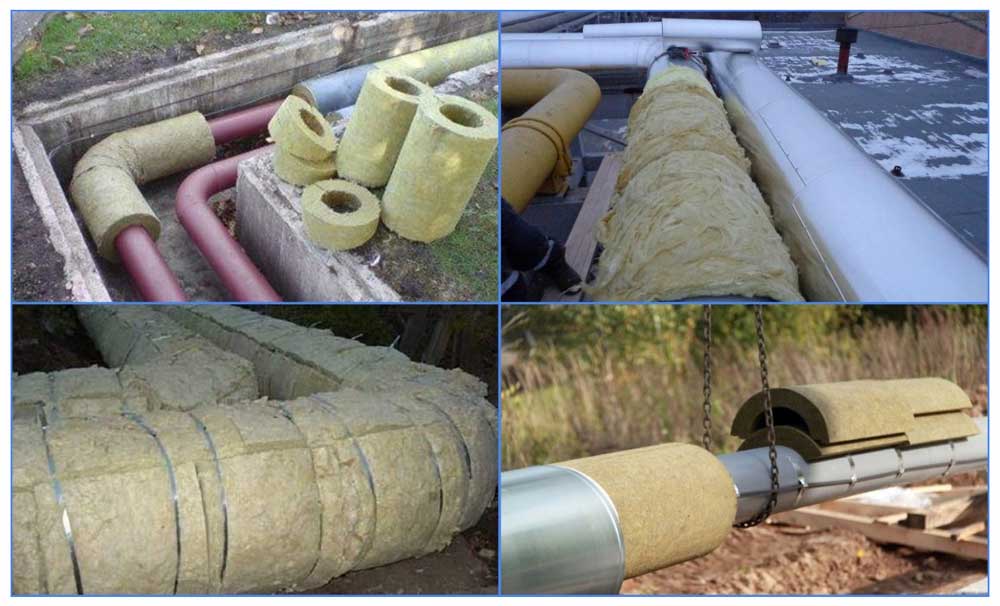

Минеральная вата. Это традиционный способ утепления труб систем отопления. Она обладает высокой температурной стойкостью (до 650°С), поэтому применяется для теплоизоляции труб, по которым подается теплоноситель с очень высокой температурой (например, перегретый пар). Минеральная вата выпускается на базе стекла (стекловата), базальта или габбро (каменная вата) или шлака (шлаковая вата), поставляется обычно в виде рулонов. При использовании минеральной ваты для теплоизоляции труб, в качестве верхней защитной оболочки используется оцинкованная сталь. Следует отметить, что процесс покрытия труб стальной оболочкой — процесс достаточно трудоемкий и требует навыков жестянщика.

Поэтому в настоящее время выпускаются теплоизоляционные цилиндры из минеральной ваты, покрытые фольгой. Их очень просто монтировать, они выглядят очень аккуратно и эстетично. Необходимо просто разрезать цилиндр по продольному шву, надеть на трубу и склеить шов скотчем. Теплоизоляционные цилиндры изготавливаются на различные диаметры труб (от 18 до 324 мм) и с различной толщиной минеральной ваты. Производители даже делают готовые цилиндры сложной формы — на отводы, тройники и так далее.

Следующий вид теплоизоляции труб – это пенополиуретан. Он имеет очень низкую теплопроводность и паропроницаемость. Он эстетичен, имеет низкую стоимость и низкую горючесть. Теплоизоляция труб с использованием пенополиуретана производится с помощью изготовленных на различные диаметры полуцилиндрических пресс-форм, которые крепятся на трубы при помощи специальных хомутов.

Новым поколением в линейке материалов для теплоизоляции является пенофол фольгированный. У него многослойная структура, которая состоит из слоев вспененного пенополиэтилена и полированной алюминиевой фольги. Полированная фольга, которая покрывает полиэтиленовую пену различной плотности, обладает прекрасными отражающими свойствами и служит отличным теплоизолятором. Материал позволяет достичь высокого коэффициента сопротивления теплопередачи при небольшой толщине. Например, у слоя пенофола толщиной 10 мм данный коэффициент будет равен 1,355 м2°С/Вт (для сравнения, у кирпичной стены толщиной 54 см — 0,405 м2°С/Вт).

Для бытовых нужд широкое применение нашла теплоизоляция из вспененного полиэтилена. Представляет собой готовые оболочки, которые легко принимают форму трубы. Перед установкой оболочка разрезается по специальному шву, затем надевается на трубу и склеивается. На сегодняшний день вспененный полиэтилен является самым экологически безопасным теплоизоляционным материалом. Он не боится перепадов температур в диапазоне от -60°С до +110°С, не горюч, не подвержен гниению. Имеет срок службы до 25 лет.

Утепление труб отопления на улице

Смотрите это видео на YouTube

Последним достижением в области теплоизоляции труб является теплоизоляционная краска. В ее составе содержатся наполнители с высокими теплоизоляционными свойствами (керамические микросферы, перлит, пеностекло и др.). Полумиллиметровый слой такой краски заменяет сантиметры утеплителя из пенопласта или минеральной ваты. Кроме того при нанесении краска проникает в труднодоступные места, выполняя при этом функцию не только теплоизолятора, но и антикоррозийного покрытия. Ее можно нанести и кистью, и валиком, и распылителем, в результате чего образуется тонкая и надежная пленка, которая совершенно не влияет на вес конструкции. Теплоизоляционная краска не горит и достаточна экологична.

На сегодняшний день самым удобным способом монтажа утеплителя для труб отопления в бытовых условиях является монтаж посредством теплоизоляционных цилиндров, так называемых «скорлуп». В виде теплоизоляционных «скорлуп» изготавливаются утеплители из минеральной ваты, пенопласта и вспененного полиэтилена. Их монтаж не требует особых усилий и умений, а конечный результат выглядит очень эстетично.

Руководство по электрообогреву и изоляции

Трубы и резервуары для хранения чувствительны к холоду. Жидкости могут замерзать и расширяться, разрывая трубы, повреждая клапаны и снижая производительность. Электрообогрев — это один из методов, используемых во многих отраслях промышленности для обогрева труб и предотвращения их замерзания. Тепловые кабели выделяют тепло, когда по ним проходит электричество, и их можно прокладывать по трубам, резервуарам и сосудам различных размеров.

Также важно изолировать электрообогрев и компоненты, которые они обогревают. Изоляция гарантирует отсутствие потерь тепла в окружающую среду, снижая потребление энергии и поддерживая температуру. Одним из наиболее распространенных изоляционных решений для систем электрообогрева являются съемные изоляционные маты.

Что такое электрообогрев?

Обогрев — это электрическая система, используемая для обогрева труб, резервуаров и других компонентов. Кабели обогревателя прокладываются вдоль систем трубопроводов и повышают или поддерживают температуру компонентов. Когда электричество проходит по проводам, оно вырабатывает тепло, которое нагревает окружающую среду.

Некоторые кабели электрообогрева изготовлены из саморегулирующихся полимеров, которые регулируют свою температуру в зависимости от температуры окружающей среды для конкретного компонента. Другие управляются с помощью термостата или датчика температуры. Большинство систем электрообогрева оснащены датчиками и мониторами для отслеживания их производительности и регулирования температуры.

Системы обогрева используются в холодных условиях для предотвращения замерзания трубопроводов. Даже в средах, где холод не является проблемой, электрообогрев может помочь поддерживать определенные температурные требования для оптимизации производительности и производительности системы.

Зачем использовать электрообогрев изолированных труб?

Если трубы и другие компоненты уже снабжены изоляционными оболочками, рекомендуется установить обогрев, особенно в экстремально холодных условиях. И жесткая труба, и съемная изоляция предотвращают потери тепла, но не являются дополнительным источником тепла. В некоторых системах изоляция сама по себе не может предотвратить замерзание труб или потерю тепла в течение длительного времени, в результате чего температура системы и ее содержимого становится такой же, как температура окружающей среды.

Хотя этот процесс намного медленнее и более постепенный, чем в неизолированных трубах, эта постепенная потеря тепла является причиной того, что добавление электрообогрева в изолированные системы имеет решающее значение. Обогрев обеспечивает источник тепла, который помогает поддерживать температуру труб в экстремально холодных условиях. Комбинация электрообогрева и изоляции гарантирует, что трубы и другие компоненты имеют постоянный источник тепла для поддержания их температуры и снижения скорости теплопотерь.

Системы электрообогрева

Многие системы электрообогрева являются неотъемлемой частью требований к производительности, безопасности и температуре. Электрообогрев универсален, поэтому почти любая организация может использовать эту технологию. Электрообогрев защищает системы и поддерживает тепло в различных отраслях, в том числе:

• Горнодобывающая промышленность
• Пищевая промышленность
• Производство электроэнергии
• Производство
• Химическая обработка
• Фармацевтика
• Образование
• Здравоохранение
• Муниципалитеты

Четыре распространенных применения электрообогрева включают защиту от замерзания, нагрев и защиту от обледенения, защиту от кавитации и контроль температуры.

1. Защита от замерзания

Наиболее распространенным применением электрообогрева является защита от замерзания. Кабели обогревателя можно обрезать, чтобы они подходили к трубе или детали практически любого размера, что делает их хорошо подходящими для ряда систем трубопроводов и других компонентов, которые необходимо нагревать. При надлежащей изоляции теплообогрев также может снизить потребление энергии, предотвращая потери тепла и защищая ваши трубы.

2. Обогрев и защита от обледенения

Прокладка кабелей обогрева на крышах, желобах, пешеходных дорожках и дорогах может предотвратить накопление льда и снега. Дополнительный вес снега и льда может повредить крышу и водосточные системы, а вытекающая вода может повредить нижележащие конструкции. Тепловые кабели также действуют как пути отвода воды из талого льда и снега, чтобы предотвратить переполнение водосточных желобов.

3. Защита от кавитации

Кавитация возникает, когда в жидкости образуются пузырьки пара из-за того, что статическое давление жидкости падает ниже давления паров жидкости. Эти полости могут разрушаться, создавая ударные волны, которые могут повредить системы трубопроводов. Пузырьки пара также замедляют и нарушают поток жидкости по трубам, снижая эффективность системы.

Обогреватель обеспечивает постоянную температуру жидкостей, снижая вероятность быстрых изменений давления и ограничивая риск кавитации.

4. Температурный контроль

Многие отрасли промышленности полагаются на электрообогрев, чтобы поддерживать определенные диапазоны температур во время производства, переработки, очистки, хранения и экстракции. Электрообогрев может обеспечить сохранение тепла в трубах, резервуарах и других емкостях независимо от внешней температуры или окружающей среды. В результате в системах сохраняется оптимальная температура для безопасного и быстрого прохождения жидкостей или газов, что повышает производительность.

Обогрев и изоляция

При установке обогрева необходимо добавить изоляцию. Изоляционный слой имеет различные преимущества, в том числе снижение теплопотерь, повышение энергоэффективности, повышение безопасности и поддержание температуры системы для оптимизации производительности.

Изоляция покрывает трубы или их детали, а также электрообогрев. Когда и теплотрасса, и компонент защищены, теряется меньше тепла, что приводит к использованию меньшего количества энергии для поддержания температуры системы.

Теплоизоляция также повышает безопасность и может помочь предотвратить ожоги при изоляции труб. Этот дополнительный уровень защиты имеет жизненно важное значение для систем, в которых трубы открыты или требуют регулярного взаимодействия ремонтных бригад с нагретыми трубопроводами.

Передовые методы установки для обогрева и изоляции

Существуют различные типы изоляции для кабелей обогрева, в том числе керамическая, стекловолоконная, постоянная и съемная изоляция. Независимо от выбранного вами типа изоляции, вы должны помнить о конкретных рекомендациях по установке:

• Планирование установки:  Найдите время, чтобы поработать с вашими подрядчиками, чтобы правильно спланировать установку обогрева и изоляции. Это включает в себя учет любого времени простоя оборудования, необходимого для безопасной прокладки кабелей и изоляции.
• Выберите изоляцию:  На выбор предлагаются различные изоляционные материалы, а также съемные и постоянные варианты. Подумайте о том, сколько места у вас есть вокруг ваших труб, ваш бюджет и как часто техническим специалистам может потребоваться доступ к компонентам. Эти критические факторы помогут вам выбрать правильное решение по изоляции для вашего применения.
• Учет нестандартных форм:  Большинство систем трубопроводов включают колена, клапаны, изогнутые трубы и другие компоненты необычной формы, требующие изоляции. Теплопровод и изоляцию можно разрезать, чтобы учесть эти особенности, хотя может потребоваться дополнительное время и внимание к деталям, чтобы убедиться, что они установлены правильно.
• Правильно используйте обогреватель:  Использование неправильной модели обогревателя или слишком большого количества кабелей может привести к чрезмерному нагреву. Это дополнительное тепло может со временем повредить изоляцию и трубы. Убедитесь, что мощность ваших обогревательных кабелей рассчитана правильно, чтобы поддерживать желаемый температурный диапазон.
• Ищите зазоры:  Любые зазоры в изоляции или кабелях обогрева могут повлиять на их эффективность. Убедитесь, что вы правильно все изолируете и имеете достаточное количество кабелей обогрева для системы, чтобы убедиться, что они функционируют должным образом.

Изоляционные одеяла Thermaxx

Теплоизоляционные одеяла хорошо подходят для изоляции обогрева. Изоляционные покрытия могут покрывать все типы труб, клапанов и резервуаров для снижения потерь энергии.

Thermaxx предлагает широкий ассортимент настраиваемых изоляционных кожухов для различных целей, включая изоляцию для обогрева. Наши теплоизоляционные одеяла идеально подходят для поддержки электрообогрева, поскольку они снижают затраты на электроэнергию, продлевают срок службы оборудования, повышают безопасность на рабочем месте и позволяют выполнять техническое обслуживание и ремонт без потери изоляции.

Индивидуальные теплоизоляционные одеяла от Thermaxx

Более 25 лет Thermaxx помогает организациям в Соединенных Штатах повысить энергоэффективность и безопасность на рабочем месте, устанавливая теплоизоляционные одеяла. Мы можем изготовить индивидуальные оболочки, чтобы покрыть все части вашей системы.

Все наши теплоизоляционные одеяла производятся в США и имеют пятилетнюю гарантию. Наша команда поможет вам разработать решение по изоляции, начиная с обширного исследования потерь тепла для выявления любых проблемных областей.

Свяжитесь с нами, чтобы узнать больше или запросить предложение сегодня!

Изоляция труб отопления и горячего водоснабжения

В настоящее время мы все чувствуем трудности с ростом счетов за электроэнергию, поэтому стоит потратить некоторое время на изоляцию труб отопления и горячего водоснабжения, которые, если оставить их открытыми, отдают не только тепло, но и ваши деньги. Изоляция ваших труб не должна стоить дорого и сэкономит вам деньги на долгие годы.

Изоляция труб горячего водоснабжения не сложная работа, большинство людей, имеющих опыт работы своими руками, смогут установить ее без особого труда. В этом блоге мы будем предполагать, что трубы работают при 60ºC при температуре окружающей среды 15ºC. Это параметры, изложенные в Руководстве по соответствию требованиям TIMSA HVAC, копию которого можно найти здесь: Руководство по соответствию TIMSA HVAC. .

Первый вопрос, на который мы должны ответить, это какой материал использовать? Climaflex, безусловно, будет одним из самых простых и экономичных вариантов. Это серый полиэтиленовый материал, обладающий хорошей теплопроводностью, предварительно расщепленный, с ним легко работать. Вы можете закрепить его на месте с помощью зажимов, клея или ПВХ-ленты; хорошая установка – это всегда такая установка без каких-либо зазоров в изоляции, через которые может уходить тепло.

Вы также можете использовать нитриловый каучук, такой как Eurobatex или Armaflex Self-Seal. Эти материалы обладают той же теплопроводностью, что и Climaflex, но они более гибкие и их легче обрабатывать на углах и изгибах. Эти материалы дороже, чем полиэтиленовые материалы, такие как Climaflex, поскольку они имеют
Класс огнестойкости 0, который может потребоваться в определенных случаях, например, при работе в жилищных ассоциациях или в муниципальной собственности. Однако чаще всего этот рейтинг не требуется, поэтому выбор будет зависеть от личных предпочтений.

В следующей таблице, взятой из Руководства по соответствию TIMSA HVAC, указана правильная толщина изоляции труб отопления и горячего водоснабжения в жилых помещениях:

Таким образом, используя эту таблицу, Climaflex, Eurobatex и Armaflex подпадают под диапазон 0,040 Вт/м·K (поскольку средняя температура принимается при 40ºC). Все три продукта обычно доступны толщиной 9 мм.мм, 13 мм, 19 мм и 25 мм, а Eurobatex и Armaflex дополнительно доступны с толщиной стенки 6 мм и 32 мм (хотя ни одна из толщин не применима к этому столу, если только вы не хотите получить дополнительную эффективность с толщиной стенки 32 мм).

Если бы мы взяли пример трех распространенных размеров труб в домах большинства людей (15 мм, 22 мм и 28 мм), то подходящая толщина изоляции для использования была бы 20 мм, 23 мм и 25 мм соответственно, что означает, что вам нужно будет использовать 25 мм Толстый для каждого; Обычно вы масштабируете до следующей доступной толщины стенки, чтобы соответствовать этим направляющим линиям.

Если размер трубы больше 54 мм, то для расчетов предполагается, что он равен 54 мм. Эти показатели тепловых потерь относятся к стальным, медным и пластиковым трубам, а также к другим менее часто используемым типам.

Особое внимание следует уделить трубам, проложенным в неотапливаемых помещениях дома, для предотвращения замерзания. В этих случаях вам следует обратиться к таблице защиты от замерзания в Постановлении о воде 49 (где средняя температура берется при 0ºC), приведенной ниже:

Размер трубы	Теплопроводность изоляции труб (Вт/м.К)
		30 (30)		25 (62)
		15 (12)		19(20)
		15 (8)		19 (12)
		15 (6)
		15 (5)
