Как правильно провести утепление воздуховодов вентиляции на улице
Главная » Естественная вентиляция » Теплоизоляция наружных воздуховодов вентиляции
Естественная вентиляция
Автор Евгений Апрелев На чтение 4 мин Просмотров 3.8к.
— мероприятие, которое помогает решить сразу несколько проблем. Изоляция служит защитой от образования конденсата, приводящего к разрушению труб под воздействием коррозии. Кроме того, в холодный период времени конденсат замерзает, превращаясь в наледь, что препятствует нормальной работе вентиляции. Но также наличие изоляционного материала может служить противопожарной защитой, если обладает подобными свойствами, уменьшает уровень шума от работы вентиляции и снижает теплопотери. Утепление воздуховодов вентиляции на улице может производиться с помощью различных материалов, они отличаются по своим характеристикам.
Содержание
- СНИП и ГОСТ для теплоизоляции воздуховодов
- Список теплоизоляционных материалов для наружного утепления
- Как произвести теплоизоляцию наружного воздуховода
СНИП и ГОСТ для теплоизоляции воздуховодов
Теплоизоляция наружных воздуховодов вентиляции должна быть безопасной для людей и окружающей среды, а также соответствовать другим требованиям, указанным в документации. Утепление воздуховодов позволяет избежать различных проблем с работой вентиляционной системы, поэтому необходимо проследить за соблюдением указанных норм. Важно, чтобы используемый материал мог выдерживать эксплуатационные нагрузки, а также соответствовал требованиям пожарной безопасности. Все это способствует соблюдению норм, установленных для жилых помещений, и обеспечению оптимальных условий для проживания.
Список теплоизоляционных материалов для наружного утепления
Существуют различные материалы, которые могут использоваться в качестве изоляции.
Они отличаются характеристиками и свойствами, а также компонентами, применяемыми для изготовления:
- Изделия на основе минеральных волокон. К ним относится минеральная вата для воздуховодов, а также стеклянная вата. Подобные материалы легко принимают необходимую форму, поставляются в рулонах различной толщины. Эффективно справляются со своей задачей, обеспечивая . А также минеральная вата не горит и соответствует требованиям пожарной безопасности, а еще в ней не заводятся грибки и плесень. При этом материал является доступным по своей стоимости.
- Пеноэластомерные материалы. Относятся к категории пеноматериалов, выпускаются в виде пластин с закрытыми порами. Являются огнестойкими — это самогасимые материалы. Но также не поддаются влиянию биологических вредителей, не впитывают влагу.
- Материалы на основе полимерных углеводородов. К этой категории относятся полиуретан, поливинихлорид, полиэтилен и подобные изделия. Бывают жесткими и гибкими, поставляются в виде блоков, которые необходимо разрезать на пластины, или в виде трубных секций.
Отличаются хорошей шумоизоляцией. Лучше выбирать материалы с закрытыми порами — они более гигиеничны.
Отличаются хорошей шумоизоляцией. Лучше выбирать материалы с закрытыми порами — они более гигиеничны.Теплоизоляционные материалы для воздуховодов могут иметь различные характеристики, поэтому перед выбором необходимо ознакомиться с их свойствами, чтобы подобрать наиболее подходящий вариант:
- Теплопроводность является наиболее важной характеристикой, поскольку от нее напрямую зависит, насколько эффективно материал будет выполнять свои функции. Именно поэтому необходимо выбирать вариант с низкими показателями. Уменьшить потери тепла можно и за счет утолщения изоляционного слоя. Толщина теплоизоляции воздуховодов на улице обычно рассчитывается на этапе проектирования.
- Паропроницаемость влияет на срок службы изоляции. Пористые и волокнистые материалы больше всего подвержены влиянию влаги, поэтому их дополнительно защищают при помощи специальной самоклеящейся ленты.
- Материал должен быть устойчивым к биологическим воздействиям — возникновение плесени и грибков не только разрушает теплоизоляцию, но и может быть опасным для людей.
- Важно учитывать рабочий диапазон — это температурные границы, в рамках которых материал может использоваться. Для холодных климатических зон нужно подобрать такой вариант, который будет максимально устойчив к морозам.
Кроме того, используемый утеплитель должен быть безопасным и не выделяющим вредных веществ, которые могут быть опасны для человека.
Как произвести теплоизоляцию наружного воздуховода
В зависимости от формы выпуска, отличается и способ монтажа используемого материала. Например, теплоизоляция для воздуховодов самоклеящаяся имеет клейкую поверхность, которая облегчает закрепление материала. требуют своих способов установки.
- Пенополистирольная скорлупа достаточно проста в использовании. Ее необходимо нарезать, а затем разместить поверх воздуховода, после чего сомкнуть стыки, чтобы они скрепились между собой.
- Полиуретан и подобные материалы нарезаются цилиндрами и устанавливаются на трубы, соединяются при помощи бандажей.
- Вспененный полиэтилен — готовая оболочка, которая закрепляется по всей внешней поверхности труб и фиксируется при помощи монтажного скотча.
Вне зависимости от используемого материала, процесс монтажа заключается в том, чтобы обернуть его вокруг трубопровода и надежно закрепить, используя для этого подходящие средства.
Мнение эксперта
Важно!
Задать вопрос эксперту
Совет: чтобы изоляция выполняла свою функцию максимально эффективно, во время монтажа надо исключить появление мостиков холода. Ими могут быть неправильно расположенные соединительные элементы.
Качественная изоляция способна значительно продлить срок службы вентиляционного трубопровода, поскольку нагрузка на него уменьшается. Кроме того, защитный слой , что не дает возникать повышенной влажности и ржавчине, а также плесени и бактериям, разрушающим материалы. Обычно изоляцию рассчитывают еще на стадии проектирования вентиляции, но если по каким-то причинам это не было сделано, то утеплить трубопровод можно и позже.
Воздуховоды
Утепление воздуховодов систем промышленной вентиляции
Воздуховоды, применяемые в промышленной вентиляции обычно имеют большой диаметр и продолжительность. Если не изолировать и не утеплять их, то внутри и снаружи воздуховода начнет оседать конденсат.
Оседание влаги снаружи вредит самим трубопроводам, разрушает смежные конструкции или оборудование, на которое капает вода.
Не менее негативно влияет на воздуховоды образование конденсата или наледи изнутри них, особенно, когда они проложены по улице или внутри неотапливаемого помещения.
Зимой воздух, удаляемый из помещения (через вытяжную вентиляцию) всегда оказывается теплее, чем воздух на улице. Участки воздуховода, проходящие через отапливаемые помещения — не страдают, а вот отрезки за пределами теплых зон — начинают обмерзать и обрастать инеем.
Газовоздушная смесь, содержащая водяной пар, быстро образует толстый слой наледи и перекроет сечение воздуховода, изменяя режим воздухообмена или нарушая технологический процесс.
Теплоизоляция воздуховодов увеличивает скорость движения воздуха, прежде всего, вверх и улучшит качество работы вентиляции.
Кроме того, она значительно снизит теплопотери, что актуально для систем приточной вентиляции с подогревом. Если в поступающий с улицы свежий воздух дополнительно нагревается, то утепление позволит экономить на его обогреве. Благодаря утеплителю воздух не будет остывать, проходя весь путь от нагревателя до конечной точки. Особенно это актуально, если от обогревателя до помещения большое расстояние, и/или если по пути есть участки, проходящие в холодных помещениях.
Еще один плюс теплоизоляции — это снижение уровня шума. Слой теплоизоляции, даже тонкий, будет существенно скрадывать вибрацию и шум, которые возникают при прохождении воздуха через воздуховод.
Чтобы защитить воздуховод вытяжной вентиляции от появления конденсата, утеплять нужно отрезок, выходящий за пределы отапливаемой зоны.
Утепление необходимо:
если воздуховод выходит через стену: утепляется участок от места прохода через стену и до вентиляционного дефлектора.
если вентиляционная труба выходит через чердак и дальше через кровлю: утепляется участок, проходящий на чердаке.
если труба воздуховода проходит через неотапливаемое помещение, в котором температура зимой может упасть ниже 0º, утепляется весь участок, который находится в этой зоне.
- Если вентиляция с подогревом — утеплитель следует монтировать по всей длине воздуховода, начиная от обогревателя.
Для утепления воздуховодов используют:
минераловатные утеплители, вспененный полиэтилен, вспененный каучук.
цилиндры для труб из минеральной ваты, вспененного полиэтилена или каучука, пенопласта или ЭППС, пенополиуретана.
Листовые материалы (пенопласт, экструдированный пенополистирол, листовой ППУ) — для утепления воздуховодов использоваться могут, но только для прямоугольных и квадратных. Такой вариант применяется очень редко, поскольку монтировать его неудобно, это занимает намного больше времени, а между листами получается большое количество стыков.
В первую очередь способ и материал утепления выбирается исходя из формы вентканала:
Для круглых каналов: можно применять рулонную изоляцию и «скорлупу». Листовой материал для круглого воздуховода не подойдет, поскольку его не получится согнуть.
Для прямоугольных и квадратных каналов: можно применять только рулонную изоляцию.
Дополнительно поверх слоя изоляции на трубу может надеваться:
Оцинкованный кожух.
Пластиковый кожух.

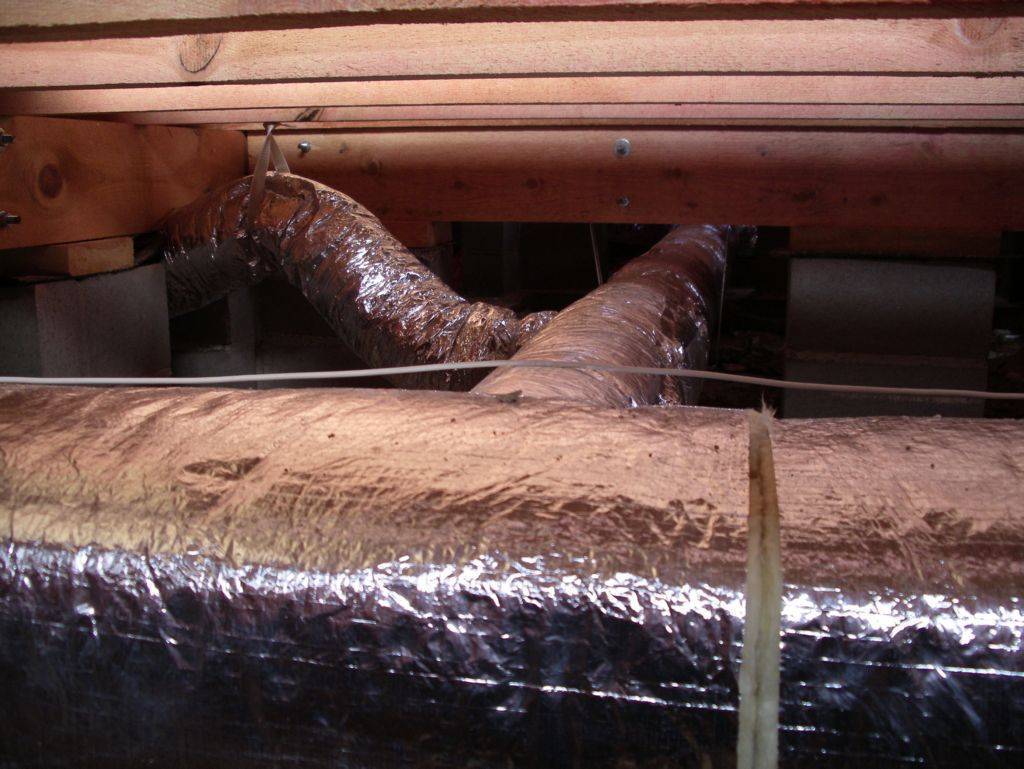

Рулонные утеплители
Этот вариант утепления воздуховодов применяется просто:
Воздуховод плотно обматывается утеплителем.
Чтобы утеплитель не спадал — его через равные шаги крепят мягкой проволокой.
Если речь идет о воздуховодах большого диаметра, которые утепляются минватой, то помимо проволоки для крепления используют штифты.
Для этого:
Штифты привариваются к внешней поверхности вентиляционного канала с помощью аппарата контактной сварки.
Минеральная вата плотно наматывается на воздуховод, накалываясь на штифты.
Сверху намотанный утеплитель фиксируется прижимными шайбами, которые крепятся на каждый штифт.
Дальше для дополнительной фиксации используется проволока, которая наматывается поверх утеплителя.
Способ с применением рулонной изоляции хорош по следующим причинам:
простой и быстрый в применении;
позволяет создать слой изоляции без швов и стыков;
при необходимости позволяет быстро снять теплоизолятор на нужном участке (к примеру — для ремонта трубы, или для замены утеплителя).
Материалы могут применяться следующие:
Минераловатные утеплители.
Вариант наиболее распространенный, дешевый и эффективный. Распространенная толщина — 5 см, в продаже можно найти рулоны с толщиной от 4 до 8 см. Более толстую минвату удобно использовать только для труб большого диаметра, которые в малоэтажном жилом строительстве не применяются. Существуют изоляторы с внешним фольгированным слоем (увеличивает эффективность и служит дополнительной механической защитой). Из минусов — минвата со временем слеживается и осыпается, а работать с ней — необходимо осторожно.Вспененный полиэтилен. Вариант более простой и дешевый, но и менее эффективный. Толщина такого утеплителя небольшая (от 2 до 40 мм), так что его придется наматывать в несколько слоев.
Вспененный каучук. Практически то же самое, что и вспененный полиэтилен.
Вариант наиболее распространенный, дешевый и эффективный. Распространенная толщина — 5 см, в продаже можно найти рулоны с толщиной от 4 до 8 см. Более толстую минвату удобно использовать только для труб большого диаметра, которые в малоэтажном жилом строительстве не применяются. Существуют изоляторы с внешним фольгированным слоем (увеличивает эффективность и служит дополнительной механической защитой). Из минусов — минвата со временем слеживается и осыпается, а работать с ней — необходимо осторожно.Если речь идет о выборе изолятора для воздуховода, то проще всего выбрать первый вариант.
Скорлупа для утеплителя
Скорлупа являет собой цилиндр, который надевается на утепляемый участок.
То есть по сути — это труба, выполненная из материала-утеплителя. Это может быть:
Скорлупа может быть как цельной (может надеваться на трубу только при прокладке воздуховода), так и раздельной (может надеваться на уже готовую и работающую вентсистему).
Использование скорлупы идеально подходит для участков, проходящих через стену: рулонный утеплитель наматывать там очень сложно и неудобно. Также скорлупу удобно использовать на прямых участках. А вот там, где труба поворачивает — цилиндр надеть уже не получится, и придется использовать мат.
Сам процесс использования скорлупы для утепления вентиляции выглядит так:
На трубу надевается скорлупа.
Если скорлупа раздельная — ее части скрепляются между собой с помощью клея (надежно, но сложнее будет при необходимости их разделить) или проволоки (более простой и удобный способ).
Стыки между цилиндрами — проклеиваются строительным скотчем.
Теперь рассмотрим, как осуществлять монтаж утеплителя для воздуховодов
- Утепление воздуховодов минеральной ватой. Монтаж состоит из таких этапов:
- очищается поверхность воздуховода и наносится слой гидроизоляции;
- отрезается кусок мин.ваты необходимого размера;
- утеплитель ложится как можно плотнее к стенке воздуховода на специальный клей;
- стыковку теплоизолятора заклеивают строительным скотчем.
- Утепление вентиляции вспененным полиэтиленом. Этапы монтажа:
- очищают воздуховод;
- отмеряют длину утеплителя;
- в оболочке есть специальный шов по которому делается разрез;
- устанавливают полиэтилен на воздуховод;
- склеиваются швы с помощью монтажного клея.
3.Утепление воздуховодов пенополиуретаном. Монтаж производится в 5 шагов:
- определяется размер утеплителя;
- нарезается материал нужного размера;
- обеспечивается припуск покровного слоя;
- монтируется утеплитель;
- при помощи бандажей надежно закрепляются стыки.
4.Утепление вентиляции пенополистиролом. Для монтажа этого вида утеплителя особых навыков не нужно:
- определить размер скорлупы;
- разрезать скорлупу необходимого размера;
- установить скорлупу на воздуховод, при этом тщательно замкнуть стыки.
Утепление вентиляции пенополистиролом
Во время монтажа крепление утеплителей производится крепежными деталями, хомутами или проволокой. Для улучшения теплоизоляционных свойств советуют применять гидроизоляцию перед началом монтажа утеплителя. А после на утеплитель нанести слой фольги.
Главным отличием теплоизоляции внешних вентиляционных труб от внутренних является наличие защитного материала, которым служит оцинкованная жесть, листы алюминия или неопрен.
Таковы основные принципы утепления воздуховодов систем промышленной вентиляции.
Наша компания «Континент климата» с 2001 года занимается проектированием, монтажом и обслуживанием систем промышленной вентиляции в Москве и Подмосковье.
Мы делаем работу быстро, качественно и по доступным ценам. Обращайтесь к нам в любое время по телефону 8 (926) 18 89 636.
Подробнее с перечнем работ и ценами на них вы можете ознакомиться здесь.
Источник: https://vseotrube.ru/ventilyatsiya-i-dymohod/teploizolyatsiya-vozduhovodo
в грунт своими руками, утепление для трудовых трубопроводов на улице
Обустройство загородного дома при отсутствии коммунальных систем водопровода и канализации – непосильная задача для любого домовладельца. Помимо обеспечения жителей питьевой водой, необходимо решить проблему отвода бытовых и сточных вод, при этом не забывая об утеплении канализационных труб наружной канализации.
Эта проблема решается различными способами; чтобы выбрать подходящий вариант, полезно знать, как утепляют трубы наружной канализации в грунте и изучить эту технологию. Это позволит правильно и надолго утеплить канализацию с минимальными временными и финансовыми потерями.
Рис. 1 Канализация частного дома — устройство
Нужно ли утеплять канализацию и проблемы с замерзанием труб
При отводе канализационных и серых вод частного дома при минусовых температурах внешней среды они могут замерзнуть, и это повлечет за собой следующие неприятные последствия:
- Замерзшая вода будет препятствовать отводу воды из дома, что создаст значительные трудности для частного проживания зимой.
- Также при оттаивании вода расширяется, что вызывает повреждение трубопроводов и засорение земли сточными водами, что ухудшает экологическую обстановку.
- Ледяные пробки, препятствующие оттоку загрязненной воды, приведут к ее застаиванию в канализации – в результате в жилище появятся неприятные запахи, мешающие комфортному проживанию.
Рис. 2 Карта уровня промерзания грунта — пример
Монтаж теплоизоляции канализационных труб
Большинство материалов, используемых для утепления, позволяют проводить монтаж достаточно быстро. Речь идет о тех моделях утеплителей, которые полностью повторяют форму труб. Их достаточно просто надеть на изделие после его установки.
Перед монтажом теплоизоляции очень важно проверить правильность выполнения всех этапов монтажа трубы. Если где-то образовалась течь, она намочит изоляцию и приведет ее в негодность еще до того, как она сможет показать себя с хорошей стороны.
Об установке таких материалов, как стекловата или подручные средства, необходимо позаботиться еще до того, как трубы будут полностью установлены.
В котлован помещается утеплитель, только потом в него укладываются трубы и фиксируются между собой. Далее необходимо соединить края теплоизоляционного материала, и тем самым полностью закрыть трубу.
Большинство видов теплоизоляции подходят абсолютно для всех материалов труб, поэтому выбор полностью за вами.
Утепление канализационных труб наружной канализации — общепринятые способы
При решении вопроса, как утеплить канализацию в частном доме, рассматривают ряд способов, основные из них:
- Углубление в грунт. Для реализации этого метода обязательным условием является размещение трубы на улице в траншее ниже максимальной температуры замерзания для данной местности.
- Использование электрического кабеля. Эта технология наружного утепления канализации легко реализуема благодаря производителю, выпускающему надежные влагостойкие электрические нагревательные кабели, которые укладываются внутрь трубопровода или в специальные щели в трубах.
- Применение обогревателей. Этот способ теплоизоляции может быть достаточно просто реализован благодаря изготовлению кожухов из различных видов утеплителей с диаметром, подходящим для утепления канализации.
- Комбинированные методы. Отличным решением теплоизоляции канализационных трубопроводов является применение дополнительной изоляции путем помещения их в оболочку из утеплителя на средней глубине в грунте. Еще один распространенный вариант – размещение нагревательного электрического кабеля в оболочке из утеплителя, при этом канализационный основная находится на небольшом расстоянии от земной поверхности.
Этот способ теплоизоляции может быть достаточно просто реализован благодаря изготовлению кожухов из различных видов утеплителей с диаметром, подходящим для утепления канализации.Рис. 3 Укладка труб в траншею
Зачем нужно утеплять канализационные трубы в земле?
Некоторые материалы, используемые для изготовления современных труб, не нуждаются в дополнительной теплоизоляции, а сами прекрасно справляются с пониженной температурой. Сюда относится полиэтилен или полипропилен, но даже они порой не выдерживают суровых российских морозов.
Иногда температура за окном может достигать -30°С, а почва промерзает еще сильнее.
Металлические и поливинилхлоридные трубы остро нуждаются в дополнительной теплоизоляции при прокладке в грунте. Об этом говорят сами производители. Дело в том, что эти материалы не только не способны сами обеспечить комфортную температуру для своей работы, но и могут прослужить на меньше положенного срока , если будут постоянно подвергаться воздействию отрицательных температур.
Например, минимальная температура для комфортной эксплуатации труб ПВХ составляет всего -15°С, а для нашей зимы этот показатель считается даже щадящим.
Отсутствие надлежащей теплоизоляции приведет к замерзанию трубы. Особенно часто это происходит, если канализационная система длительное время не используется. Иногда достаточно ночи, в течение которой температура за окном резко понизится.
Сточные воды быстро замерзнут. Вода превратится в лед и постепенно расширится. Использовать канализационную систему уже нельзя, к тому же необходимо как можно быстрее устранить поломку, иначе от расширения воды труба может просто лопнуть.
Утепление канализационных труб в земле решает все эти проблемы.
Утепление с помощью грунта при прокладке трубопровода ниже глубины промерзания
Изоляция канализационных труб в грунте этим способом является наиболее доступным процессом, т.к. в районах с умеренным климатом глубина промерзания грунта составляет около 1,5 метров. При определении глубины можно руководствоваться специальными картами промерзания земли для разных регионов, прокладка трубопровода ниже глубины промерзания имеет следующие особенности:
- При прокладке трубопровода в средней полосе или северных широтах большое потребуется объем земляных работ – это приведет к большим финансовым затратам.
- Объем отбора проб земли и затраты возрастут еще больше, если расстояние канализационной магистрали от дома будет слишком большим, ведь на всем протяжении трассы 110 мм. трубопровод должен обеспечивать минимальный технический уклон 20 мм. за погонный метр. Соблюдение этого условия приводит к тому, что на 50-метровой дистанции перепад высот может достигать одного метра – следовательно, самая нижняя точка будет находиться на глубине 2,5 метра.
- Глубокое залегание трубопровода затрудняет проведение ремонтных работ в случае повреждения.
Рис. 4 Теплоизоляция канализации греющим кабелем — тип провода
Как выбрать изоляцию
При использовании изоляции нужно стараться выбирать материал, оптимальный по своим свойствам, с учетом особенностей грунта, в который он будет уложен.
В целом виды теплоизоляции можно разделить на несколько групп:
- Объемная;
- Прокат;
- Тарелка-лист;
- Пеноблоки.
При использовании первого типа трубопровод, уложенный в траншее, можно просто засыпать керамзитом. Этот способ утепления канализационных труб в земле своими руками самый простой и недорогой, но подходит он только в том случае, если траншея сухая. Для рулонного и плитного видов утеплителя потребуется защитный влагозащитный короб. Это необходимо для предотвращения образования ледяных пробок в холодные зимы.
Качественное утепление наружных канализационных труб обусловлено правильно подобранным материалом.
Ассортимент изоляционных материалов для канализационных труб на рынке очень широк и сделать выбор не так просто. Но на что обязательно нужно обратить внимание, так это на то, что утеплитель уже гидроизолирован. В этом случае не нужно будет беспокоиться о дополнительных мерах.
Обогрев наружной канализации с помощью кабеля
Решая, чем утеплить канализационные трубы в частном доме, многие выбирают нагревательный кабель. При монтаже его укладывают вдоль или оборачивают вокруг трубопровода, если требуется сильный нагрев, распространенный вариант – размещение нагревательного провода внутри магистрали. Использование электрообогрева имеет следующие особенности:
- Электрический кабель достаточно дорогой, цена одного погонного метра составляет около 15 долларов США.
- При электрообогреве возможно размещение канализационной магистрали в земле не слишком глубоко, обычная глубина ее залегания не более 0,5 метра и может быть уменьшена применением мощного электрокабеля с малым шагом намотки.
- Нагревательный провод можно разместить в специально изготовленных для его прокладки каналах для труб или прикрепить к пластиковому трубопроводу фольгированным скотчем своими руками.
Основные способы утепления
Карта глубины промерзания
Наиболее распространенными способами утепления канализационной трубы являются:
- инженерный способ, при котором проводятся предварительные расчеты и магистраль прокладывается глубже грунта зависает в заданном регионе;
- активный метод — обогрев труб электричеством с помощью кабеля;
- теплоизоляция — применение различных искусственных изоляционных материалов или природного керамзита.
У каждого метода есть свои плюсы и минусы.
Прокладка канализации ниже уровня промерзания грунта
Не всегда надежный и доступный способ, так как длина участка не позволит выдержать требуемый уклон. Этот способ может потребовать довольно большую сумму денег на строительные работы.
Даже если использовать изделия из чугуна, хорошо переносящие холод, они обойдутся в три раза дороже без учета стоимости работ. Кроме того, ремонт глубокой канализации обходится дорого. Дешевле купить синтетику и наложить трубы.
Теплоизоляционные материалы
Существует множество различных изоляционных материалов, которыми оборачивают канализацию. Для цокольного этажа больше всего подходит вспененный полиэтилен. Его низкая плотность не эффективна в почве.
Минеральная вата — самый известный утеплитель, но не самый практичный. При намокании в грунте он теряет свои качества, поэтому нужно позаботиться о гидроизоляции. В сухой среде это хороший вариант.
Пеноизол – дорогой, но стойкий материал, который подходит для подземного утепления. С ним работают строительные компании, но многим это не по карману.
Пенофол – одновременно решает задачу утепления и гидроизоляции, поэтому часто используется при устройстве канализации. Это дешево.
Керамзит — природный материал из обожженной глины, также используемый в качестве утеплителя.
Для этого под трубы засыпается слой. После укладки сверху насыпается канализация, затем заносится грунт и утрамбовывается. Керамзит устойчив к влаге, поэтому является идеальным вариантом для ливневой канализации.
Пенополистирол — дешевый способ, но вам нужно будет соорудить что-то в виде коробки вокруг шоссе, а потом наполнить ее крошкой. Пенопласт часто повреждается грызунами, поэтому трубы рекомендуется выстилать металлической сеткой с мелкими отверстиями.
Пенополистироловая оболочка для труб. Минимальная толщина 25 мм, максимальная 100 мм. Позволяет сохранить работоспособность системы канализации при прокладке на глубину до 0,5 м при температуре -30 градусов. При нанесении материала на стык места оборачивают скотчем, чтобы при присыпке грунтом не происходило сдвигов.
Пенополиуретановая оболочка – материал, не чувствительный к влаге. Срок службы до 25 лет. Он выполнен в виде половинок, которые имеют замок. Одевают по очереди и укрепляют скотчем.
Сверху имеется дополнительная теплоизоляция в виде слоя фольги.Электрический нагревательный кабель
Электрический кабель достаточной мощности используется в стране, где канализация используется редко. Включив отопление, канализация не только поддерживает нужную температуру, но и размораживает ее, чтобы труба не порвалась.
Шнур должен располагаться вдоль трубы и обматываться лентой. Нагрев регулируется автоматически. Когда температура опускается ниже нуля градусов, датчик автоматически включает систему отопления. Утеплить канализационные трубы в частном доме своими руками с помощью электрокабеля можно при наличии опыта, но во избежание поражения электрическим током лучше пригласить мастера.
Сэндвич-трубы представляют собой готовые к установке канализационные детали с уже существующей изоляцией, состоящей из нескольких слоев. Этот способ дороже, чем покупка пластиковых труб и утеплителя по отдельности.
Утепление с помощью теплоизоляционных материалов
При определении способа утепления канализационной трубы на улице часто выбирают утепление с помощью изоляционных материалов, широко применяемых в строительной отрасли.
Обычно для удобства монтажа они имеют цилиндрическую оболочку с внутренним диаметром, соответствующим стандартному размеру канализационной трубы.
Стекловата
Основным теплоизолятором являются длинные стеклянные нити, которые получают из битого стекла путем нагревания до 40°С и выдувания из центрифуги — это значительно удешевляет процесс изготовления.
Рис. 6 Изоляция из стекловаты для канализационных труб
Волокна толщиной 3 — 15 мкм. находятся во взвешенном состоянии в воздушной среде, поэтому материал имеет малую плотность и высокую устойчивость к вибрации, кроме того, стекловата обладает следующими полезными свойствами:
- Материал негорюч, обладает высокой термостойкостью и выдерживает диапазон температур от -400 до +700 С.
- Его теплопроводность колеблется от 0,045 до 0,065 Вт/м*С, что является довольно низким показателем , уступая только некоторым полимерным материалам.
- Стекловата пропускает пар и не боится влаги, устойчива к большому количеству агрессивных химических и биологических воздействий.
- Материал экологически чистый и безвредный для здоровья человека.
К недостаткам стекловаты как утеплителя можно отнести ее малую плотность, склонность к усадке и неудобство монтажа.
Стекловата производится в рулонах и плитах; фольгированные цилиндрические оболочки с соответствующим внутренним диаметром наиболее пригодны для утепления канализации.
При укладке под слой земли стекловата сжимается и может впитывать влагу – это значительно снижает ее теплоизоляционные свойства и ограничивает применение в качестве теплоизолятора канализационной магистрали.
Рис. 7 Теплоизоляция канализационных труб в грунте минеральной ватой
Минеральная вата
Минеральная вата выпускается двух видов — шлаковата и базальтовая. Первый имеет малую плотность и высокое водопоглощение, его не рекомендуется использовать на металлических поверхностях и в жилых помещениях – из-за этих свойств он имеет очень ограниченное применение.
Базальтовая минеральная вата, которую получают путем плавления базальта и формирования из него тонкого волокна, по праву занимает лидирующее положение среди утеплителей, обладая следующими полезными свойствами:
- Низкая теплопроводность 0,04 Вт/м. * C. способствует широкому использованию материала в строительной отрасли для изоляции различных типов поверхностей и трубопроводов.
- Материал негорючий, устойчивый ко многим химическим веществам и перепадам температур, экологически чистый.
- Вата устойчива к влаге, но может ее пропитывать, поэтому рекомендуется использовать ее в сухом помещении.
- В отличие от стекловаты, базальтовая вата имеет более высокую плотность, благодаря чему ее проще укладывать и эффективнее использовать в условиях давления на поверхность.
Как предохранить трубы от замерзания
Утепление канализационных труб в грунте не требуется, если они значительно заглублены. Для этого дно траншей под канализационные системы должно располагаться ниже отметки наибольшего промерзания грунта.
Уточнить такую отметку можно с помощью специальных карт, которые составляются для каждого региона на основе многолетних наблюдений.
Однако в особо холодных регионах необходимая глубина канализации может быть просто запредельной. Сразу возникает вопрос об общей стоимости земляных работ и прочих затрат.
Еще один момент: система канализации, проложенная на низких отметках, достаточно сложна и дорога в ремонте. Каменистые почвы — отдельная проблема; также крайне сложно и затратно делать в них глубокие траншеи.
В некоторых регионах климат нестабилен и почти полностью непредсказуем. Зима в любой год может «задавить» месяц температурой ниже минус тридцати. В следующем году местность будет покрыта толстым слоем снега (он уменьшает промерзание почвы), а морозы будут очень умеренными. В таких условиях расчеты глубины могут быть неверными не один раз.
Там, где углубление канализационной системы невозможно или нежелательно, пригодится второй вариант — теплоизоляция канализационных труб в земле.
Это мероприятие означает, что каждый элемент газопровода будет обернут (футерован, обсыпан, покрыт) специальным материалом, обладающим высокой способностью удерживать тепло внутри и не выпускать холод наружу.
Какой должна быть хорошая теплоизоляция?
В идеале меры по предохранению канализационных труб от замерзания должны обеспечивать:
- герметичность трубопровода, защита от проникновения влаги;
- низкая теплопроводность;
- негорючесть, стойкость к агрессивным воздействиям почвы;
- прочность, длительный срок службы.
Многие домовладельцы склонны выбирать методы, которые они могут реализовать самостоятельно. Возникает вопрос: что выбрать? Ответ: утеплять можно либо траншею под трубопровод, либо сами трубы.
Как утеплить траншею
Всем известны теплоизоляционные свойства шлака, керамзита, опилок. Каждый из этих материалов может быть засыпан в траншею и служить теплоизолятором, но только в условиях низкой влажности.
При промерзании грунта «влажная» среда будет способствовать образованию льда в промежутках между частицами засыпки.
Чтобы этого избежать, необходимо либо собрать деревянный ящик, в который потом укладывают трубы и теплоизоляционный материал, либо использовать готовые железобетонные лотки. Второй способ значительно затрудняет самостоятельное утепление канализации. Для того чтобы утеплить сами трубы, их необходимо упаковать в какой-либо изоляционный материал с определенными характеристиками.
Как утеплить канализацию в частном доме
Если возникла необходимость утеплить канализационную пластиковую трубу в доме, можно использовать все вышеперечисленные материалы. С экономической точки зрения, простоты монтажа и эстетичности наибольшее количество домовладельцев отдают предпочтение изолону. Он просто фиксируется на утепляемой поверхности через боковой разрез, может быть приклеен или соединен скотчем. Дополнительным преимуществом материала является его самое высокое шумопоглощение среди всех теплоизоляторов.
Рис. 11 Утепление канализации в частном доме изолоном
Решая, чем утеплить канализацию в грунте, исходят из климатических условий, удобства работы, стоимости материалов. Оптимальный выбор утеплителей для подземной канализации при большом разнообразии не слишком велик – это может быть электрокабель или оболочка из твердых материалов, не пропускающих влагу, – поролона или пенопласта. Часто для теплоизоляции используется комбинация нагревательного кабеля и изоляционной оболочки.
Утепление колпака фонового стояка канализации
Отдельно следует отметить необходимость утепления наружной канализации, под которой понимается вентилируемый фоновый стояк (вытяжка) — канализационная труба, выведенная на крышу (или на поверхность земли из септика) и обеспечение вентиляции трубопровода.
Фоновый стояк предназначен для всасывания воздуха, чтобы при смыве унитаза выравнивалось давление в системе. А в септике от жизнедеятельности бактерий образуются газы, которые также выводятся через фоновую трубу.
Вентиляционная (фоновая) труба может замерзнуть (замерзает конденсат и образуется ледяная пробка) и ее необходимо изолировать. Для теплоизоляции подойдет любой материал, надежно защищенный от влаги и разрушения ультрафиолетом. Например, на трубу можно надеть «чулок» Stenoflex. Утепляют ту часть трубы, которая находится над крышей. А сверху на трубу заглушку надевать нельзя, она должна быть свободна, иначе она замерзнет в этом месте.
Как утеплить фоновый стояк своими руками
На форуме один пользователь подсказал интересный способ избавиться от скопления (замерзания) конденсата в фоновой трубе.
Необходимо взять медную проволоку (обязательно из чистой меди, без оплетки, это важно), смотать ее в объемный, но в то же время «жидкий» комок (чтобы через него легко проходил воздух ). Вставьте этот кусок проволоки сверху в трубу, а концы проволоки загните так, чтобы можно было закрепить проволоку вверху трубы (иначе она провалится внутрь)
Вставьте этот кусок проволоки сверху в трубу и согните концы проволоки так, чтобы можно было закрепить проволоку наверху трубы (иначе она упадет внутрь).
Дело в химических свойствах меди, у нее очень высокая теплопроводность. Теплый воздух поднимается по трубе, медь аккумулирует тепло и плавит замерзающий конденсат.
Заключение
Утепление канализации в частном доме – важное мероприятие, которое сохранит нормальную проходимость канализационных труб зимой, предотвратит замерзание трубопровода и продлит срок его службы
Акустическая обертка труб и акустическая вентиляционная изоляция, акустическая изоляция
Звукоизоляция труб и акустическая вентиляционная изоляция, акустическая изоляция
| Прямой: 541-947-2602 (по тихоокеанскому времени) Факс: 541-947-2608 Электронная почта: sales@gretchken.  com | ||||||||
| Дом Звукоизолирующие кабины Звукоизолирующие кабины Miracle Акустические уплотнения и клеи |
|
|
