Утепление трубы водопровода в земле: Как утеплить водопроводную трубу на улице

Утепление водопроводных ПНД труб в частном доме и на даче

В планах – проложить наружный водопровод? Значит, не миновать такой этап как утепление труб водоснабжения в земле. Но как минимизировать трудозатраты, а в результате не разочароваться?

Утеплением труб мы, к сожалению, не занимаемся, только советы раздаем)) А вот пластиковые трубы для водопровода всегда в наличии.

Идеальный утеплитель для водопроводных труб в земле

При выборе оптимального решения для утепления трубы водопровода в земле ориентируйтесь на строительные продукты, которые порадуют вас следующими качествами:

• достойными теплосберегающими характеристиками;
•
  химинертностью, уберегающей от суеты, связанной с созданием анодной защиты;
•
  умением адаптироваться под все изгибы.

По большинству вышеназванных критериев выигрывает вспоенный полиэтилен низкой плотности. Закрытые ячейки позволяют материалу быть отличным теплоизолятором. Также эксперты отмечают, что вспененный полиэтилен не впитывает влагу, защищен от появления конденсата. Важно и то, что материал не уплотняется при эксплуатации.

Как утеплить трубы водопровода на даче с помощью вспененного полиэтилена?

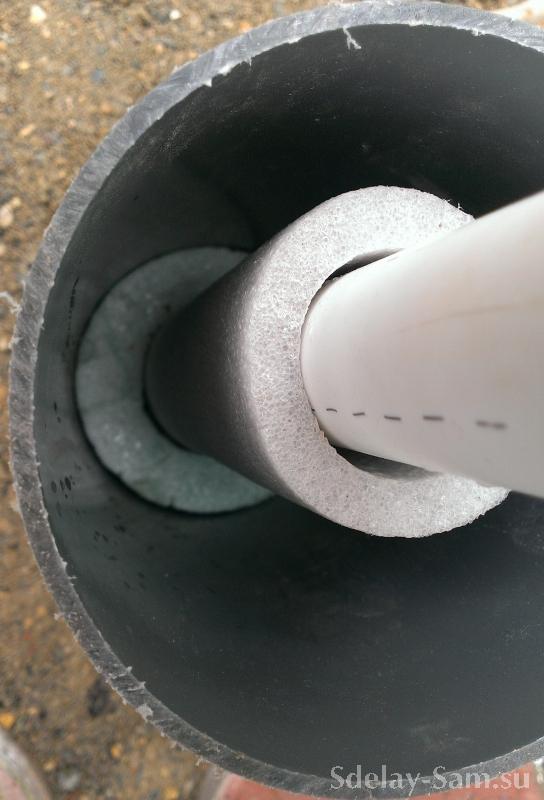

Если вы используете вспененный полиэтилен в рулонах или в листах, облегчить изоляционные работы вам поможет самоклеющаяся алюминиевая лента (с одной стороны такой ленты – слой из фольги, с другой – клеевой слой).

Ещё проще проводить утепление водопроводной трубы в земле кожухом-скорлупой. Полуцилиндры из вспененного полиэтилена снабжены замком, поэтому не возникает потребности в дополнительных материалов. Большинство производителей учитывает все стандартные размеры труб, но если вам предстоит устраивать инженерную систему нестандартной конфигурации, предусмотрена возможность изготовления скорлуп по индивидуальным чертежам.

Как утеплить трубы водопровода на даче, в доме кабелем?

Также утепление труб водоснабжения в частном доме и на даче возможно посредством их изоляции электрокабелем.

Шаг при обмотке зависит от мощности кабеля. Для мощных кабелей рекомендуется выбирать шаг сто –   сто пятьдесят миллиметров, для маломощных (менее двадцати Ватт) шаг может быть значительно меньше

Читайте также: Технические характеристики труб ПНД

Как утеплить водопроводную трубу с наименьшими затратами?

Многие полагают, что самый экономичный вариант – использование стекловаты. Но важно понимать, что в создаваемом «пироге» понадобиться ещё дополнительный «корж» в виде рубероида.

Всё дело – в плотности материала. Она не позволяет стекловате быть таким же отличным утеплителем как вспененному полиэтилену. Приобретение стекловаты, на первый взгляд, –  менее затратное дело, нежели покупка вспененного полиэтилена, но вам придётся потратиться на «начинку». Обязательно помните об этом, иначе смета вас может расстроить.

Утеплитель для трубы водоснабжения

Существует большое количество методов по защите водопроводных труб от промерзания. Один из них это монтаж утеплителя. Как выбрать оптимальный вариант? Какие существуют утеплители? Как утеплить водопроводную трубу?

Как утеплить водопровод на даче своими руками? Мы разберем эти вопросы в этой статье. Утепление труб водоснабжения является достаточно несложной процедурой. Теплоизоляция для труб необходима.

Виды утеплителей

Утеплители для труб бывают разными. Сегодня на рынке представлено большое количество материалов обладающих теплоизоляционными свойствами. Они отличаются друг от друга свойствами, ценой, методом применения. Но ко всем применяются одинаковые требования, обеспечить защиту системы водоснабжения от промерзания.

Все утеплители можно сгруппировать исходя из вида используемого материала:

• основанием является волокно. К ним относится минеральная вата и стекловолокно. Этот вариант является не самым востребованным, потому что будет необходимо устанавливать еще дополнительно гидроизоляцию;
• пеноплекс или экструдированный полистирол. Этот материал требует более сложных монтажных работ;
• жидкий или твердый полиуретан. Наиболее часто используемый материал для теплоизоляции водопровода. Применяют укутывание труб или напыляют жидкий полиуретан;
• теплоизоляционные краски. Являются отличным утеплителем, обладают антикоррозийными свойствами. Однако есть недостаток, очень высокая цена;
• пенопласт. Использование его как утеплителя ограниченно, потому что этот материал ломкий, и, чтобы его не разрушить, будет необходимо покрывать его какой-либо защитой;
• утеплитель, вспененный полиэтилен. Является хорошим теплоизоляционным материалом. Легко монтируется, не требует каких-то дополнительных мероприятий;
• греющийся кабель. Использование данного утеплителя является наиболее рациональным методом. Главный минус, высокая цена и зависимость от постоянного электроснабжения.

Какой утеплитель выбрать?

Основным критерием при выборе утеплителя должны являться его теплоизоляционные свойства. На строительном рынке есть много материалов обладающих привлекательной ценой, но важно изучить их свойства, просмотрев сопутствующую документацию, внимательно рассмотрев внешнюю структуру.

Важно помнить, что ваша цель уберечь систему водоснабжения от промерзания, чрезмерная экономия здесь неуместна. В том случае, если водопровод замерзнет, вы понесете более ощутимые расходы.

Поэтому лучше выбрать материалы, которые вы сможете установить самостоятельно. Таким образом осуществить экономия материальных средств.

Какие требования предъявляются к утеплителям труб водоснабжения:

• способность сохранять свои теплоизоляционные свойства, в местах применения утеплителя. Другими словами не разрушаться под воздействием окружающей среды;
• обладать легкими и удобными монтажными свойствами, тем более, если предстоит самостоятельная установка;
• материал должен обладать длительным сроком службы. Являться не привлекательным грызунам и другим вредителям;
• цена должна быть реальной, отражать потребительские качества материала. Нужно обращать внимание на реальные соотношения цены и качества;
• материал должен обладать водонепроницаемостью, так как скопление влаги приведет, в конечном счете, к разрушению утеплителя.

Волокнистые утеплители

Изоляция водопроводных труб может проводиться при помощи волокнистых теплоизоляторов. Минеральная вата, ее производят их отходов металлургической промышленности. Она теряет свои свойства при воздействии влаги и агрессивной среды.

Для утепления она изготовляется в виде цилиндров, различного диаметра. В комплекте необходимо всегда приобретать алюминиевую фольгу, для гидроизоляции и защиты. Основой стекловолокна служат остатки от производства стекла. Такой утеплитель является упругим к деформации и стойким к химическим воздействиям.

Базальтовые минеральные ваты ценятся за свои высокие теплоизоляционные, антикоррозийные свойства и огнестойкость. Все утеплители из волокна изготавливаются как в виде рулонов, так и в виде цилиндров.

Для них обязательно монтируют гидроизоляцию или пропитывают составами отталкивающими воду. Таким утеплителем необходимо обернуть трубу, закрепить при помощи ленты, а затем покрыть рубероидом или другим гидроизоляционным материалом.

Пеноплекс или экструдированный полистирол

Формы выпуска, плиты или сегменты. Данный материал отличается длительным сроком службы, легко переносит воздействие окружающей среды, является нетоксичным и прочным. Свои теплоизоляционные свойства сохраняет при довольно низких температурах.

При укладке нарезаются куски необходимого размера, которые укладываются вокруг водопровода, создавая прямоугольный канал. При установке теплоизоляции пеноплекса участок труб необходимо засыпать землей, так как ультрафиолет при длительном воздействии разрушает данный материал.

Полиуретан

Утепление водопроводных труб выполняется с использованием полиуретана. Является разновидностью пластмассы наполненной смесью газов и имеет структуру в виде ячеек. Они закрыты и заполнены газами. Такая структура предполагает отличные теплоизоляционные свойства материала.

В настоящее время разработаны три метода утепления полиуретаном:

• теплоизоляционная «скорлупа»;
• обработка жидким пенополиуретаном;
• заводское изготовление теплоизоляции.

Может быть интересно

Рассмотрим каждый метод утепления в отдельности.

Изготовленные в заводских условиях полуцилиндры из полиуретана бывают разного размера. Скрепляются они с помощью хомута, изготовленного из металла, пластика или проволоки. Такой вид материала является универсальным, потому что подразумевает многократное использование заготовок. Для увеличения срока службы пенополиуретана его можно покрывать материалами из фольги или оцинкованными листами. Углы, места поворотов покрывают специальными заготовками.

Жидкий пенополиуретан, наоборот, не дает возможности многоразового использования материала. Напыляют материал толщиной до двух сантиметров, при этом образуется прочно связанный с трубой и герметичный слой. Напыление производится специальным распылителем, при этом важно применять средства индивидуальной защиты. Удобство использования этого метода состоит в его универсальности, он может использоваться для труб различного диаметра и материала изготовления.

Изготовление изоляции в заводских условиях или предизоляция. Особенностью этого метода является то, что стальную трубу покрывают утеплителем и защитной оболочкой на заводе. В качестве защиты используется оцинкованная сталь или полиэтилен. Они наделяют изделия дополнительной прочностью и устойчивостью к воздействию окружающей среды.

Такой метод подразумевает равномерное нанесение утеплителя по всей поверхности и является наиболее удобным и не требующим дополнительной теплоизоляции. Утеплитель накладывается только в местах швов. Также данным теплоизолятором можно утеплить водопроводную трубу над землей.

Теплоизоляционная краска

Этот вид утеплителя появился сравнительно недавно, но уже завоевал сердца потребителей. Основой этого материала являются полимерные наполнители, которые находятся в акриловой дисперсии. Поэтому данный продукт имеет пастообразный вид.

Наносится трубы он при помощи распылителя, а в условиях личного участка при небольших объемах малярный кистью. Утепление водопровода теплоизоляционной краской также защищает металлические трубы от коррозии.

Данный утеплитель для водопроводных труб сохраняет свои потребительские качества в течение пятнадцати лет. К плюсам можно отнести использование для труб любой конфигурации. Ну, а основной минус — это высокая цена.

Греющий кабель

Использование в качестве утеплителя греющегося кабеля является наиболее надежным методом по защите водопроводных труб от промерзания. При использовании этого метода можно прокладывать водопроводы глубоко под землю, достаточно углубить траншею до полуметра.

Теплоизоляция водопроводных труб в земле может быть с использованием греющего кабеля. Греющий кабель может помочь разморозить водопровод, если по какой-либо причине он промерзнет. Им обматывают водопроводную трубу на расстоянии пятнадцати сантиметров друг от друга.

Такой утеплитель для труб водоснабжения представляет собой два параллельных идущих электрических нагревателей, которые разделены теплопроводным материалом. Устройство нагревательного кабеля дает возможность:

• обрезать его в любом месте;
• регулировать его температуру;
• защищает от механических и химических повреждений;
• не допускает перегрев системы.

Монтаж греющегося кабеля также подразумевает использование дополнительной теплоизоляции, что снижает потери тепла и позволяет монтировать кабель с большим расстоянием между витками.

При установке греющегося кабеля следует учитывать следующие параметры:

• материал трубы;
• диаметр;
• вид теплоизоляции;
• возможные теплопотери.

Способы крепления греющегося кабеля;

• одиночный кабель монтируется вдоль всей трубы. Главным минусом такой системы является возможность промерзания трубы на противоположной стороне;
• два или несколько кабелей проходят параллельно вдоль трубы;
• установка нагревательного кабеля неровной линией;
• прокладывание вокруг трубы.

Крепление кабеля

Крепят его к трубе лентой из алюминия, что повышает прочность соединения. Трубы из пластика необходимо предварительно обклеить. Для этого можно использовать алюминиевую фольгу или липкую ленту. После соединения электрической части кабеля приступают к установке теплоизоляции.

Существуют возможности монтажа нагревательного кабеля внутри водопроводной трубы. В этом случае кабель должен соответствовать требованиям, предъявляемым к пищевым материалам. Монтирование такой системы имеет свои особенности, главными являются аккуратность, внимательность, чтобы не повредить оболочку кабеля.

Применение вспененного полиэтилена

Как утеплить трубы с помощью данного материала? Данный утеплитель уже в течение длительного времени представлен на рынке теплоизоляторов. Он является производной полиэтилена, предоставляя собой газонаполненный полимер.

Вспененный полиэтилен хорошо сопротивляется воздействию воды, химически активным веществам и биологически активной среде. Производители гарантируют срок эксплуатации сто лет. Пять сантиметров вспененного полиэтилена заменяют слой минеральной ваты толщиной до двадцати пяти сантиметров.

Выпускается он в виде труб длиной до двух метров, различного диаметра. Монтаж данного утеплителя не требует особых приспособлений, он является простым и доступным каждому. Гильзу полиэтиленового утеплителя обтягивают вокруг трубы, а места соединения обрабатывают герметиком и приклеивают лентой. Вспененный полиэтилен является отличным решением для утепления водопровода, соотношение цены и технических характеристик наиболее рентабельно.

Применение того или иного вида утеплителя зависит от конкретных задач, которые вы предъявляете системе водоснабжения, используется она круглогодично или только летом. Насколько промерзнет земля. Будете вы устанавливать теплоизоляцию самостоятельно или пригласите специалистов, а также, каков ваш бюджет. Но в любом случае работы по утеплению окупятся, если ваш водопровод промерзнет и разорвется.

Утеплитель для водопроводных труб в земле

Водоснабжение частного загородного дома – одна из важных задач в разрезе жизнеобеспечения жильцов. И вопрос, как утеплить водопроводную трубу над землей правильно, с меньшими затратами, но надежно и долговечно, для владельцев собственной скважины или центрального водопровода стоит одинаково. Чаще всего при подходе к дому трубы находятся выше уровня промерзания грунта в регионе, и в этих неподходящих условиях их нужно тоже утеплять, чтобы в сильные морозы не получить разорвавшиеся трубы и полное отсутствие воды в доме. При этом материал водопроводных труб значения не имеет, хотя многие думают, что трубы ПВХ или из металлопластика могут переносить любые условия эксплуатации.

Водопровод загородного дома

Основы утепления и стройматериалы

Согласно строительным нормам, траншею для укладки водопроводных труб углубляют минимум на 0,5 м, и бо́льшая глубина вызывает меньше рисков промерзания. Но даже при глубоком залегании труб лучше их утеплить, чтобы не оставлять места для исправления ошибок зимой, и для этого существуют специальные утеплительные материалы. Особенно важно провести качественное утепление уязвимых участков – локальные островки почвы вокруг скважины, насос, ревизионный колодец и другие аналогичные места. Также утеплить придется и трубы в холодном подвале.

До недавнего времени утепление труб над или под землей имело характерные одинаковые технологии с применением одинаковых материалов – ветоши, стекловаты и других подручных предметов, но сейчас траншеи с водопроводными трубами защищают от отрицательных температур специальными изоляционными материалами и технологиями, например, электрическим кабелем. Основное качество любого утеплителя – минимальная теплопроводность, и уже потом – долговечность, устойчивость к внешним раздражителям, водоотталкивающие показатели.
Утепление труб снаружи и внутри

1. Этими показателями в большей мере обладает известный утеплитель для водопроводных труб стекловата – ее эффективное применение доказано практикой утепления металлических, металлопластиковых и других труб, но с использованием рубероида или стеклоткани в качестве гидроизолирующей прокладки;
2. Хорошие эксплуатационные и физические характеристики имеет базальтовая вата, и ее форма облегчает процесс утепления – вату производят в виде цилиндров;
3. Пенополистирол – материал с высокими теплоизоляционными свойствами, к тому же он многоразовый;
4. Новый материал для утепления любых поверхностей – теплоизоляционная краска. Это пастообразное вещество, которым покрывают трубы;
5. Трубы микрофлекс – готовые водопроводные изделия с встроенным утеплительным слоем.

Трубы микрофлекс

Материалы для утепления труб

• Стекловата: используют в промышленных масштабах и в частном строительстве для тепло- и шумоизоляции. Дешевый, но достаточно неудобный в работе материал. Тем не менее, полосы, рулоны или плиты стекловаты до сих пор популяры у строителей и индивидуальных застройщиков, хотя невысокий коэффициент плотности заставляет использовать дополнительные меры защиты самой стекловаты – укладывать поверх нее рубероид или стеклоткань.
• Базальт производится из волокна в форме цилиндров, сверху материал необходимо также защищать рубероидом либо фольгированными материалами. Эта теплоизоляция в форме цилиндров имеет определенные размеры, поэтому подобрать соответствующий трубам диаметр не составит труда. По стоимости базальтовый утеплитель немного дороже стекловаты.

Стекловата

• Многоразовый утеплитель «скорлупа» изготавливается из пенополистирола. «Скорлупой» можно утеплять наружный и внутренний трубопровод и канализационную систему.
• Инновационный утеплитель российского производства – специальная теплоизоляционная краска. Краска имеет консистенцию густой пасты, серый цвет и синтетический запах. В составе краски присутствуют лаки, наполнители, акриловые добавки. Краска устойчива к перепадам температур, а по техническим характеристикам один слой такого покрытия может заменить слой стекловаты. На поверхность труб наносится кисточкой, валиком или пульверизатором.
• Греющий электрический кабель. Средняя мощность устройства – ≈20 Вт на 1 погонный метр. Укладывается на долгосрочную эксплуатацию, но активируется только при наступлении морозов, что позволяет контролировать расход электроэнергии.

Утеплитель-краска производства РФ

Как правильно утеплять водопроводные трубы

Утепление стекловолокном чаще всего используют внутри зданий, на чердаках и в подвалах. Утепление в грунте не принесет желаемого эффекта из-за невысокой плотности материала и низкой сопротивляемости влаге. Если есть насущная необходимость использовать именно этот материал, то поверх него необходимо укладывать слой дополнительной гидроизоляции, а это – лишние и не всегда оправданные затраты.

Утепление при помощи стекловаты более эффективно, если укладывать ее предварительно нарезанными полосами по длине отрезка трубы. То есть, нарезанную в длину стекловату оборачивают вокруг трубы и закрепляют на ней любым подходящим способом – веревкой, проволокой, пластиковыми хомутами. Поверх слоя стекловаты оборачивается рубероид или стеклоткань, которые крепятся таким же способом. Для усиления эффекта теплоизоляции последний слой покрывают гидроизоляционной мастикой. Получившийся утепленный трубопровод укладывается в специальные лотки, чтобы грунт своей массой не деформировал утеплитель.
Утепление труб стекловатой

Утепление теплоизоляционной скорлупой

Применение базальтовой или пенополистирольной скорлупы дает гораздо лучший и более длительный эффект. Заготовки скорлупы изготавливаются разной формы и диаметра, поэтому подобрать требуемую форму не составит труда. Накладывается скорлупа со смещением друг относительно друга в 15-20 см, крепится на трубах при помощи сантехнического скотча. Для соединений, поворотов, фитингов и вентилей используются специально отлитые по форме узла фасонные скорлупы. Этот теплоизоляционный материал хорош тем, что его можно использовать в глубине почвы – он не теряет свою форму под давлением почвы и не впитывает в себя влагу.
Утепление скорлупой

Утепление теплоизоляционной краской

Самый простой способ – покрасить трубы специальной краской, имеющей свойства утеплителя. Краска наносится на трубопровод распылителем, кисточкой или малярным валиком, как обычная краска, в два-три слоя. Каждый предыдущий слой должен высохнуть перед нанесением следующего. Утепленные таким способом водопроводные трубы можно монтировать над землей или укладывать в грунт на любую глубину. Чем глубже будут работать трубы, тем больше слоев рекомендуется наносить. Кроме того, теплоизоляционная краска предохраняет металл от коррозии. Такой метод считается наиболее эффективным и долговременным, хотя и не самым дешевым.
Утепление теплоизоляционной краской

Утепление греющим кабелем

Утепление водопровода при помощи электрического греющего кабеля очень эффективно, но достаточно дорого и в плане приобретения комплектующих и материалов, и в разрезе дальнейшей эксплуатации оборудования. Укладывается греющий провод как снаружи трубы, так и внутри нее. Процесс укладки требует профессиональных навыков, и самому сделать это будет проблематично. Проще купить трубы с уже вмонтированным кабелем, но это будет стоить еще дороже.
Утепление электрическим кабелем

Как можно проще, дешевле и быстрее уложить греющий кабель:

1. Всю водопроводную трубу обматывают фольгированным строительным скотчем с шагом перекрытия 10 см;
2. По скотчу наматывается по спирали электрический кабель, поверх него наматывается еще один слой фольгированного скотча. То есть, имеем спираль из двух слоев скотча с кабелем внутри;
3. Чтобы повысить эффективность сохранения тепла внутри этого бутерброда, труба утепляется сверху еще одним слоем специального скотча и слоем любого утеплителя. Это делается на тот случай, когда кабель еще не включен, но морозу уже ударили. Намотка всех слоев производится внахлест, чтобы влага не попала в утеплитель;
4. Электрический провод подводится к распределительному щиту рядом с водопроводной трубой.
5. Применение греющего кабеля не только превосходно утеплит трубу водопровода снаружи или изнутри, но и поможет ее разморозить в случае замерзания и угрозы разрыва водопровода.

Монтаж греющего кабеля

Еще один вариант теплоизоляции труб водопровода в доме – монтаж утепляющего короба, который устанавливается в месте входа трубы в фундамент здания. Внутри возведенного из дерева, металла или пластика короба укладывается несколько слоев любого утеплителя, короб плотно закрывается съемной крышкой.

Недостаток такого способа – необходимость вносить изменения в архитектуру дома, то есть, проводить земляные работы, и возможно, придется даже переносить мебель или строить дополнительную перегородку. Чтобы избежать лишних сложностей, можно в качестве утеплителя использовать трубу большего диаметра, которую распиливают пополам у надевают на трубу с водой. То есть, из верхней трубы делается утепляющий кожух, внутреннее пространство которого после надевания на трубу заполняется минеральной ватой или монтажной пеной. Для обеспечения длительной эксплуатации такого сооружения эту часть трубы заливают бетоном.

Рекомендации по утеплению труб водопровода

Разработка и составление подробной принципиальной схемы подземных и наземных инженерных коммуникаций водопровода в здании и на участке обязательно. Также следует обратить особое внимание на все соединительные элементы и фитинги трассы – даже малое количество замерзшей воды может вывести из строя водопровод по всей его длине, и где искать замерзшее место, установить будет проблематично. Эксплуатация труб – процесс долговременный, поэтому их необходимо предохранять от механического или химического воздействия. Из готовых труб самым подходящими будут трубы из металлопластика – они не ржавеют при наземном монтаже, и выдерживают достаточно большое давление грунта при подземной прокладке.
Укладка утепленных водопроводных труб

Утеплению или подогреву подлежат все участки водопровода, которые подвергаются воздействию отрицательных температур, даже если эти участки располагаются в доме – это могут быть неотапливаемые помещения или неглубокий подвал, а также участки, на которых трубы входят в дом. Один из распространенных способов утепления труб на вводе в дом – заключение этих коротких отрезков в трубы большего диаметра, как было описано выше. Обычно используют ПВХ трубы Ø 110-150 мм для канализационной системы – в них поместятся любые водопроводные трубы и останется место для утеплителя. Внутренние и наружные трубы необходимо отцентрировать и закрепить скотчем. Если место для закладки минваты неудобное, то можно просверлить в наружной трубе отверстия Ø 12-14 мм, и заполнить пространство монтажной пеной. Отверстия после заполнения пеной также заклеиваются скотчем.

Еще один совет на длительную эксплуатацию: зимой теплый трубопровод привлекает грызунов, которые могут повредить и утеплитель, и трубы, если они сделаны не из металла. Простая и проверенная временем защита труб от таких неприятностей – покрытие труб цементно-песчаным раствором с добавлением битого стекла с предварительной обмоткой их армирующей сеткой, или металлическим рукавом.
Утепление водопровода кабелем

Утепленные и защищенные таким способом трубы при правильной дальнейшей эксплуатации будут служить долго при любых температурах и других погодных изменениях, и не потребуют ремонтных или профилактических работ.

Утеплять трубы водопровода нужно вовремя, не дотягивая до размораживания всей системы. При прокладке водопровода под землей или на поверхности следует учитывать водоотталкивающие характеристики материала утеплителя, гарантированное время его эксплуатации, а также соответствие утеплителя нормам пожарной безопасности.

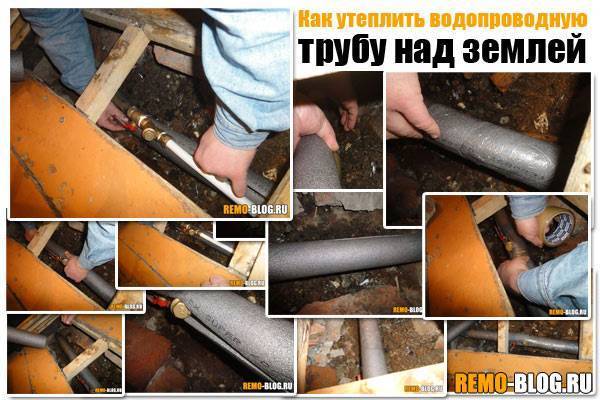

Как утеплить водопроводную трубу над землей – обзор техник и материалов

Содержание статьи

Вся ответственность за систему отопления в частном доме полностью лежит на его владельце: это подталкивает к мысли о самостоятельном проведении строительных и ремонтных работ. Многие из них кажутся несложными, например прокладка водопровода. Увы, часто из-за отсутствия знаний технологии и излишней самонадеянности все труды идут прахом при первых серьезных заморозках: старательно уложенные трубы промерзают. Техника, как утеплить водопроводную трубу над землей и под ее толщей, — необходимое знание для мастера, решившего самостоятельно смонтировать водо- или теплотрассу.

Техника утепления

Решать вопрос, как утеплить водопроводную трубу на улице, придется только в случае укладки трассы на глубину менее 1,6 метра. Для средней полосы полтора метра — порог промерзания. Но при самостоятельной укладке такая траншея выкапывается редко, что и приводит к образованию ледяной пробки внутри трубы. В лучшем случае это приведет к остановке потока, в худшем — к прорыву.

Последний вариант развития событий самый неприятный: восстановление дорогое и долгое. Ко всем остальным проблемам добавятся еще и вопросы, как найти водопроводную трубу под землей и как заменить ее зимой. Профилактика проблемы — надежное утепление водопроводных труб в земле. Материалов, технику работы с которыми может освоить даже неопытных мастер, достаточно. Прежде чем выбрать, чем утеплить водопроводную трубу на улице, стоит рассмотреть все возможные варианты, их “за” и “против”.

Последствия промерзания труб водопровода

Обзор материалов для утепления

При всем многообразии утеплительных материалов требования к ним единые:

• пониженная теплопроводность, дающая возможность сохранить плюсовую температуру на поверхности трубы и внутри ее;
• водоотталкивающие свойства и возможность сделать покрытие герметичным, чтобы вода не увеличивала теплопроводность;
• долговечность и устойчивость различным типам сред, позволяющая проводить обновление как можно реже;
• пожарная безопасность.

Желательная характеристика — простота монтажа, так как у непрофессионального мастера, как правило, ограниченный комплект инструментов в наличии, а на качестве работ такой аспект сказаться не должен.

Процесс утепления водопроводных труб

Пенополистирол (пенопласт)

Свойства пенопласта или пенополистирола в качестве утеплителя заслуживают самых хороших отзывов: материал отлично держит температуру. Вопрос, как утеплить водопроводную трубу с помощью этого материала, не возникнет даже у начинающего мастера: «скорлупа», повторяющая форму трубы, сама подсказывает технику.

Половинки капсул обнимают отрезок трубы с двух сторон, одновременно обеспечивая и герметичность оболочки. Мастеру необходимо следить только за обязательным по технологии перехлестом, который обеспечивается элементарным сдвигом швов на 10-15 см.

Пенопластовый утеплитель на канализационной трубе

Базальтовые утеплители

Базальтоволокнистые материалы — эффективный метод утепления и сохранения энергоэффективности теплотрасс. Достаточно высокая стоимость полых цилиндров компенсируется простотой работ: утепление труб водопровода таким методом займет всего несколько часов, звенья вкладываются в коконы и их сразу можно засыпать или зашивать.

Стоит отметить и экологичность составляющих материала: решая, чем утеплить водопроводную трубу в частном доме, чтобы не заботиться об испарениях при нагреве, стоит рассмотреть базальтовые «чехлы». В отличие от пенопластовых «скорлупок», по хрупкости соответствующих такому определению, базальтовым полостям колебания и даже сжатия не страшны. Срок эксплуатации до 50 лет.

Базальтовые коконы с гидроизоляционным слоем

Стекловата

Решая чем и как утеплить водопроводную трубу под полом или в подвале, можно остановиться на стекловате: этот недорогой материал подходит только для наземного использования. Для качественного итога работ потребуется дополнительный изолятор, как правило эту роль играет рубероид или фольгированииые покрытия. Рыхлый материал продается в рулонах и трубы им в прямом смысле аккуратно оборачиваются.

Утепление водопроводных труб в частном доме таким методом позволит не возвращаться к вопросу замены более 20 лет: материал износостоек и не разрушается даже от колебаний. Но выбирая, как утеплить водопроводную трубу в земле, от этой техники придется отказаться: слежавшееся под давлением грунта стекловолокно теряет свои свойства, а изоляционный слой спрессовывание не предупреждает.

Утеплитель из стекловаты и его не требующий дополнительного гидроизолянта аналог

Воздушная прослойка

Как ни странно, но воздух — сам по себе прекрасный теплоизолятор. Для регионов с умеренным климатом утеплитель для водопроводных труб в земле может и не потребоваться, а на случай серьезных заморозков можно воспользоваться проверенным методом — созданием арки над трубами.

Выложить такую конструкцию можно при помощи металлических листов, вставляемых в канал труб с легким изгибом. Поверх своеобразного перекрытия можно смело насыпать грунт: утепление водопроводных труб будет обеспечиваться воздушной подушкой.

Установка теплового кабеля для обогрева водопроводных труб

Другие способы защиты от промерзания

Утепление водопроводной трубы на улице можно заменить работами по профилактике замерзания. Два наиболее популярных метода кроме глубокого закладывания:

• тепловой кабель;
• образующий постоянное высокое давление ресивер;
• второй круг труб, постоянно держащий жидкость в движении.

Принцип ресивера, который удерживает давление, не позволяющее воде замерзать, активно используется в системе водоснабжения частного сектора. Колонки, снабжающие водой жителей и зимой и летом, устроены именно по такому принципу: труба для водопровода в земле не нуждается в утеплении.

Прокладка второго дублирующего ряда труб — затратное мероприятие, но и окупающееся: постоянно циркулирующий по кругу поток замерзнуть также не может, соответственно утеплитель для водопроводных труб в этом случае не требуется.

Дублирование системы тепловым кабелем — популярная техника. При таком способе профилактики промерзания труб кабель или укладывается вдоль трубы, или обматывается вокруг нее по спирали. Стоит отметить, что недостатки есть у обеих техник: в первом случае это неравномерность нагрева, во втором – целый ряд расчетов допустимого количества оборотов и расстояния между витками. Стоит отметить, что утепление водопроводной трубы в этом случае не отменяется, но изолятор будет выполнять роль сохраняющей тепло прокладки, защищая трубу.

Видео-инструкция: укладка греющего кабеля к водопроводу

Мастера предупреждают, что ответа на вопрос, какие трубы лучше для водопровода под землей, ответа нет. Определяющую роль имеет качество проводимых работ, в том числе по утеплению. Надежность, безаварийность и долговечность системы зависит от соблюдения техники монтажа, поэтому отсутствие навыков и опыта прокладки водопроводов снаружи помещения – повод обратиться за помощью к профессионалам. Устранение аварий обойдется значительно дороже расходов на услуги.

Понравилась статья? Поделитесь ей:

Как утеплить трубу с холодной водой на улице от колодца к дому

Сегодня посмотрим, как утеплить трубу с холодной водой на улице от колодца к дому, чтобы она не промерзала в зимний период, даже если стоят сильные морозы.

Вообще, имеет смысл закапывать водопроводную трубу от колодца к дому на такую глубину, чтобы она не могла замерзнуть. Постоянная температура грунта ниже уровня промерзания составляет примерно +4 градуса по Цельсию.

Это значит, что если вы закопаете трубу от колодца к дому ниже уровня промерзания грунта, установленного для вашего региона, то даже холодная вода, которая будет стоять в трубе, не замерзнет.

Однако не всегда есть возможность выкопать такую траншею, чтобы она была глубже уровня промерзания грунта. В этом случае выручает утепление водопроводной трубы.

Как утеплять трубу с водой от колодца к дому

Итак, как утеплить трубу с холодной водой на улице от колодца к дому, чтобы вода даже в условиях, когда она не бежит, не замерзала.

Во-первых, если вы все-таки заглубили трубу, то вам потребуется меньше ее утеплять. В случае, если вы сделали траншею хотя бы 1 метр глубиной, даже при уровне промерзания грунта в 1,5 метра вам уже можно будет ее меньше утеплять.

Чем утеплять? Лучший вариант – пеноплекс. Этот утеплитель не боится влаги и не гниет.

Самая главная задача при утеплении пеноплексом, это выложить листы такой ширины, чтобы ваша труба не промерзла сбоку.

Какой толщины брать утеплитель? Достаточно 50 мм. При таком утеплении больше имеет важность не толщина утепления, а его площадь.

Сколько делать ширину утеплителя с каждой стороны от трубы? Это мы говорим про заглубленную трубу.

В этом случае из глубины промерзания грунта вычитается глубина траншеи. Разность этих величин и есть минимальная ширина утеплителя с каждой стороны от трубы.

Например, если у вас трубопровод закопан на совсем маленькой глубине, до 50 см, то толщину утеплителя лучше взять уже 100 мм.

В-третьих, если труба идет по поверхности, то есть совсем не заглублена. В этом случае к величине промерзания грунта надо прибавить еще 30 процентов – так вы получите ширину утеплителя, который вы будете укладывать с каждой стороны трубы поверх нее.

И в этом же случае было бы неплохо вместе с трубой уложить греющий кабель. Так вы будете застрахованы от промерзания даже в самые сильные морозы.

Кабель нужно укладывать саморегулирующийся, который сам включается уже при температуре окружающего воздуха +5 градусов по Цельсию.

Незамерзающий водопровод. Труба в изоляции с подогревом. | Информация

В частных жилых домах и дачных домиках, рассчитанных на сезонное проживание, имеется, как правило, только холодное водоснабжение.

Неправильно проложенный водопровод в холодное время года может перемёрзнуть и дом останется без воды. Поэтому водопроводные трубы следует укладывать в строгом соответствии с положениями действующих нормативных документов, в частности, СП за номером 61. 13330.2012. Текст упомянутого свода правил Минрегиона России утвердил своим приказом за № 608, изданным 27.12. 11.

Общие принципы теплоизоляции трубопроводов

Согласно вышеназванному документу в теплоизоляции нуждается любой трубопровод, по которому передаётся носитель с температурой от -180°С до +600°С.

Изолирование поверхности водопровода заключается в нанесении на его поверхность и надёжном закреплении изоляционного материала. Этим решается задача исключения её прямого контакта с окружающей средой и обеспечение сохранения максимально возможного количества энергии носителя, перемещаемого по трубе. Для того чтобы подобрать оптимальную изоляцию, рекомендуется выполнить необходимые расчёты.

Требования, которым должны соответствовать утеплители

Принимая решение о выполнении теплоизоляции водопровода, следует оценивать существующие утеплители не только по классическому соотношению их стоимости и качества, но и с обязательным учётом условий, в которых должен работать водопровод.

Выбираемый материал должен обладать простотой монтажа, длительными сроками эксплуатации и хорошими теплоизоляционными характеристиками. Кроме этого важное значение для качественного выполнения теплоизоляции имеют такие свойства материала, как:

Основные виды утеплителей, пользующиеся повышенным спросом

Повышенным спросом у российских потребителей в настоящее время пользуются:

На последнем материале стоит остановиться более подробно.

Полное наименование материала – пенополиэтилен вспененный (ППЭ). Международное обозначение EPE. Утеплитель обладает прекрасными эксплуатационными характеристиками:

• Теплопроводность материала минимальна, 0,038 Вт/м*К. Что позволяет демонстрировать высокие коэффициенты теплоизоляции;

• Вспененный ППЭ, при прямых контактах с жидкостью, за месяц непрерывного взаимодействия впитает её в объёмах, не превышающих 3,5 % от собственного объема;

• Материал обладает высокой стойкостью к агрессивным средам, например, к бензопродуктам и маслам;

• Материал обладает нулевой токсичностью, легко поддаётся монтажу и обладает очень высокой долговечностью (не менее 80 лет).

По своим теплоизоляционным характеристикам данный материал многократно превосходит многие материалы. Например: слой вспененного ППЭ толщиной в 2 см обладает теплосберегающими возможностями, присущими 10 см минеральной ваты, 40 см дерева или газосиликатных блоков, 120 см слою керамзитобетона или 200 см кирпича.

Чаще всего упомянутый материал предлагается в виде трубы с продольным разрезом или двух полуцилиндров (скорлуп), имеющих специальный замковый фиксатор, позволяющий свободно устанавливать их на утепляемую трубу. Изделия выпускаются в ассортименте для труб различных диаметров. При утеплении каждый следующий элемент устанавливается со смещением линии стыковки на 10 -15 см.

Кабельные системы обогрева труб

Наряду с классическими и давно используемыми вариантами утепления: прокладкой труб в земле на глубине, превышающей уровень промерзания грунта, и применением специальных утеплителей, сегодня, всё чаще, используются системы обогрева с применением электрического кабеля. Принцип её работы аналогичен функционированию системы «тёплый пол».

Греющий кабель специальной конструкции позволяет обеспечить комплексную защиту труб от промерзания за счёт создания определённой температуры. Существуют варианты использования кабеля как внутри трубопровода, так и на его поверхности.

Применение кабеля позволяет:

В состав подобной системы входит кабель, имеющий один или два металлических проводника, по которым пропускается ток. Труба обогревается за счёт получения тепловой энергии от разогревающегося металла. Степень нагрева можно регулировать посредством изменения сопротивления используемых проводников. Металлические жилы защищены от проникновения влаги многослойной изоляционной оплёткой.

Вместе с кабелем необходимо использовать термостат, контролирующий температуру трубы. При превышении максимального значения заданной температуры, он автоматически отключает кабель от питающей сети.

Кабель может прокладываться по поверхности обогреваемой трубы или внутри неё.

Как правило, для систем обогрева более предпочтительными являются двухжильные кабели. Объясняется это тем, что проводники с одной жилой требуется закольцовывать, что достаточно проблематично в рассматриваемой ситуации.

Саморегулирующийся кабель работает более экономично и не требует подключения термостата.

Чтобы система функционировала в оптимальном режиме энергопотребления и обеспечивала нужную температуру обогрева трубы, требуется правильный выбор мощности изделия, задаваемой таким показателем, как Ватт/м.пог. При расчётах следует учитывать длину трубы, подлежащей обогреву, её диаметр, тип транспортируемого вещества и существующее дополнительное утепление трубы.

Как рассчитать тип кабеля и толщину теплоизоляции, зная диаметр трубы и диапазон температур окружающей среды. См таблицу.

Как пользоваться таблицей? Таблица теплопотерь для труб используется для того, чтобы определить теплопотери, и следовательно, необходимую для защиты от замерзания мощность на погонный метр трубы. К значениям, полученным из таблицы, не- обходимо добавить еще коэффициент запаса – 1.3 – 1.5.

1. В первой колонке указан внешний диаметр трубы.

2. Во второй колонке указана толщина теплоизоляции.

3. В следующих колонках указаны различные диапазоны температур – от 20°C до 60°C – между температурой трубы и окружающей среды.

Например, для поддержания трубопровода в незамерзающем состоянии при максимально низкой температуре –30°C, диапазон температур выбирается из колонки 40°C.

Пример:

Пластиковая труба с внешним диаметром 48мм и толщиной теплоизоляции 50мм. Диапазон температур составляет 40°C. Расчетные теплопотери по таблице – 7.8Вт/м, с учетом коэффициента запаса 1.3, требующаяся мощность равна 7.8 x 1.4 = 10.14Вт/м. Поскольку для пластиковой трубы максимально допустимая мощность на погонный метр составляет 10Вт/м, выбираем кабель Optiheat 10.

Нагревательные кабели предназначены для предотвращения замерзания жидкостей в трубах, а не для их размораживания, поэтому особое внимание нужно уделить правильному монтажу и расчету необходимой мощности. Систему следует включать в период, когда температура воздуха опускается до +5ºС, так как именно в это время возможно резкое похолодание. Если систему включить уже при отрицательной температуре, то потребуется значительное время для размораживания образовавшегося льда, а напор воды может быть минимальным.

Принцип установки на трубу кабеля обогрева

1. Прокладка обогрева по поверхности трубы. Кабель фиксируется по длине трубы или оборачивается вокруг неё.

Линейный монтаж наиболее прост. Обязательное условие, протяжка кабеля под нижней частью трубы, что обеспечивает дополнительную защиту проводника от механических повреждений. Вторая причина заключается в том, что вода замерзает снизу. Вполне логично размещение обогревателя именно здесь быстрее устраняет проблему. При продольной укладке могут выполняться 1 – 4 линии.

Фиксация проводника к трубе производится скотчем на алюминиевой основе. Он не просто закрепляет проводник на трубе, но и повышает его теплоотдачу. Возможно крепление обычным скотчем, который оборачивается вокруг трубы в два-три раза с шагом в 300 мм.

Повышенного внимания требуют прохождения углов. В этих местах, для сокращения изгиба, рекомендуется класть проводник по наружному радиусу трубы.

В районах с холодными зимами рекомендуется выполнять спиральный обвив трубы кабелем. При этом минимальный шаг витка должен составлять 50 мм. Для работы потребуется кабель, длина которого составляет ≥ 1,7 от длины обогреваемого трубопровода.

В труднодоступных местах укладка имеет определённую специфику. Кабель следует намотать с припуском, после чего завернуть излишек в обратную сторону. При этом кабель, при входе и выходе с данного участка, необходимо зафиксировать скотчем.

При обогреве отдельных узлов водопровода (фланцевые соединения, запорная арматура и т.п.) расход кабеля будет выше, так как в данных местах у водопровода повышенный теплоотвод.

Датчик контроля температуры, следует размещать в самом холодном месте трубопровода, с максимальным удалением от нагревательного элемента. Место установки предварительно проклеивается скотчем на основе алюминия.

2. Прокладка изнутри

Этот вариант прокладки целесообразно применять в тех случаях, когда наружный обогрев невозможен. Например, если трубопровод уже смонтирован и уложен под землёй, либо в бетонном сооружении и т.п. Вариант имеет некоторые особенности:

• Монтаж применим в малоизогнутых, либо прямых участках трубопровода. Проводка кабеля через установленную запорную арматуру или имеющиеся тройники запрещена.

В числе достоинств можно отметить пониженное энергопотребление (обогреватель напрямую контактирует с водой). Ремонт такого варианта проводить значительно проще. Его следует просто вынуть через установочный сальник.

3. Подключение к электросети

До момента установки внутреннего проводника требуется выполнить изоляцию его конца. Указанная процедура выполняется с использованием специального элемента, термоусадочной трубки, обеспечивающей надёжную защиту жил от проникновения влаги. В процессе подключения гибкого обогревательного кабеля его греющую часть соединяют с холодной.

Для того, чтобы гарантировать безопасную работу системы обогрева и её экономичность, целесообразно подключить 2-а дополнительных устройства: первым является терморегулятор, вторым – УЗО. Первое обеспечивает регулировку температуры через установленные термодатчики, а второе защищает систему от возможных утечек тока.

4. Теплоизоляция

Рекомендуется, в обязательном порядке, утеплить трубы с использованием классического утеплителя. Например, скорлупок из ПВХ или вспененного пенополиэтилена ППЭ (смотри выше).

В качестве дополнительной защиты водопроводных труб от факторов атмосферного характера (осадки ветры и т.п.) могут использоваться кожухи из гофрированных ПНД труб (водопроводная труба прокладывается внутри трубы гофрированной).

Эти варианты прокладки широко применяются также при протяжке водопроводных труб сквозь перекрытия, перегородки и стены. Наличие кожуха позволяет минимизировать возможный ущерб от протечек, упрощает замену трубы и обеспечивает свободное изменение её размеров под воздействием температур.

Предотвращение замерзания труб с помощью 4-х шагового процесса

Вы можете подумать, что подземные водопроводы никогда не замерзают. То есть до тех пор, пока вы однажды не проснетесь, и в вашем доме или на работе не будет воды. В большинстве случаев правильная установка и знание местного климата предотвратят замерзание прокладываемых под землей труб. По сути, это означает, что вы должны знать уровень промерзания в вашем районе, то есть, насколько глубоко земля промерзнет в самый холодный период. Ознакомившись с местным уровнем заморозков, убедитесь, что линия водоснабжения проложена ниже этого уровня.
Размораживание линии замороженной воды:

Использование горелки для размораживания замерзшего водопровода может быть опасным. Поскольку замерзшая вода тает внутри трубы, у нее должен быть выход для утечки. В противном случае вода может превратиться в перегретый пар и вырваться из трубы. Это может вызвать тяжелые ожоги. Всегда равномерно нагревайте весь участок замерзшей трубы и обеспечьте выпускное отверстие для выхода талой воды из трубы.

Что мешает прокладывать водоводы ниже уровня мороза?

При определенных обстоятельствах практически невозможно проложить водопровод ниже точки замерзания.Эти ситуации не являются обычными, и в некоторых случаях существуют другие условия, которые могут заморозить твердое тело на линии подземной воды. Вот 4 основные причины, по которым необходимо принять меры для предотвращения замерзания труб, находящихся под землей:

1. Завалы подземных коммуникаций

Обширные заграждения подземных коммуникаций могут предотвратить заглубление подземной водопроводной линии ниже местного уровня заморозков. В Нью-Йорке это может произойти в таком районе, как Манхэттен, где инженерные сети скрыты под землей.Крупные берега инженерных коммуникаций могут простираться от относительно небольшой возвышенности до глубины в несколько футов.

Подземные инженерные сети — обычная проблема для подрядчиков водоснабжения Нью-Йорка

2. Большая общественная канализация, близкая к поверхности

В некоторых районах большая общественная канализация может пересекать линию водопровода. Обычно это происходит с большими ливневыми коллекторами. Ливневая канализация не производит тепла, в отличие от санитарной канализации. Такая ситуация часто возникает в районе Rockaways, что в районе Квинс, штат Нью-Йорк.Это потому, что ливневые коллекторы обычно очень мелкие, а уровень грунтовых вод очень высокий. Это означает, что идти под ливневую канализацию нельзя.

Еще одна проблема заключается в том, что многие ливневые коллекторы в Рокавей выходят прямо в водоемы. Во время отлива, арктические ветры, доносящиеся над водой, создают ледяной порыв, протекающий через ту же ливневую канализацию. Если водопровод находится рядом с той же ливневой канализацией и не защищен, он замерзнет за считанные минуты.

3.Суровые условия грунтовых вод

Во многих населенных пунктах уровень грунтовых вод может быть очень высоким. Сам уровень грунтовых вод может быть выше уровня мороза. Это делает практически невозможным установку подземного водопровода ниже уровня мороза. В то время как соленая вода из грунтовых вод изолирует ваш водопровод, это только во время прилива. Во время отлива ваш водопровод может замерзнуть. Это еще один случай, когда необходимо принять меры, чтобы водопроводные трубы не замерзли.

Прокладка водопровода в условиях грунтовых вод

4.Подземные газопроводы, создающие эффект холода зимой

Кажется, что в самую холодную зиму Нью-Йорка складывается очень уникальная ситуация. Кажется, что в определенных местах водопроводы, находящиеся в непосредственном контакте с газовыми линиями, могут замерзнуть. В этих редких случаях водопровод может быть ниже уровня замерзания и замерзнуть в любом случае. В этих случаях необходимо следовать четырехэтапному процессу, указанному ниже.

После замораживания может потребоваться много дней или недель для оттаивания заглубленной линии. Во многих случаях необходимо заменить водопроводную линию, чтобы восстановить воду в пострадавших помещениях.Тем более что защитные водопроводы образуют замерзание при первоначальной установке.

4 шага по предотвращению замерзания заглубленных труб

Следующий четырехэтапный процесс является принятым стандартом для предотвращения замерзания труб, находящихся под землей, но выше линии замерзания. Если ваш водопровод неглубокий и не защищен этими 4 шагами, вам рекомендуется принять эти меры. Альтернатива — либо поддерживать воду в рабочем состоянии всю зиму и получать огромный счет за воду, либо терять запас воды на длительный период времени.

В худшем случае линия подачи воды замерзает, а затем разрывается, и ее необходимо полностью заменить. С учетом сказанного, лучше убедиться, что все сделано правильно с первого раза, используя эти 4 шага.

1. Изолируйте, используя надлежащую изоляцию.

В отличие от бытовой изоляции, для защиты подземных труб необходимо использовать специальную изоляцию. Обычная изоляция дома идеально подходит для вашего дома. Однако после захоронения он сжимается и теряет свои изоляционные свойства. Сжатая изоляция больше не имеет воздушного барьера или предполагаемого изоляционного фактора.

Войлочная изоляция водопровода

Специальная изоляция для подземных водоводов предотвратит замерзание труб. До недавнего времени использовались продукты из конского волоса. Его аккуратно оборачивают вокруг ватерлинии двумя или тремя слоями изоляции. Проволока стяжки будет использоваться, чтобы удерживать его на месте.

Связующие провода удерживают изоляцию на месте

2. Гидроизоляция изоляции

Как и почти в любой подземной установке, необходимо провести изоляцию водопровода.Сама изоляция должна быть водонепроницаемой. Если этого не сделать, элементы или грунтовые воды разрушат изоляцию. Тогда это больше не будет служить своей цели. Для обеспечения такой защиты изоляция тщательно оборачивается пластиком.

Пластик обеспечивает защиту изоляции от непогоды

3. Мелководные трубопроводы из листового металла

Если в Нью-Йорке глубина ватерлинии составляет менее 36 дюймов, над ватерлинией на проезжей части необходимо разместить стальную обшивку толщиной 1/4 дюйма.Это служит двум разным целям. Во-первых, покрытие распределяет вибрацию от движения транспортных средств над головой, чтобы избежать длительного повреждения ватерлинии. Со временем вибрация может привести к расшатыванию фитингов или вызвать другие повреждения.

Стальное покрытие обеспечивает долговечность монтажа

Есть второе преимущество использования стального покрытия. Стальная обшивка предотвращает будущие подземные работы от повреждения мелководной линии. Когда водопровод неглубокий, всегда есть шанс, что будущие работы, такие как использование отбойного молотка, могут сломать его.Хотя стальное покрытие не может предотвратить замерзание труб, оно предотвратит их поломку.

4. Правильная засыпка и уплотнение

Последний важный шаг — использование подходящего материала для засыпки, а затем его правильное уплотнение. Это всегда важно при подземных установках, но особенно при неглубоких линиях. Например, песок обладает лучшими изоляционными свойствами, чем почва с высоким содержанием глины. Поэтому песок является предпочтительным материалом для засыпки на мелководье.Использование песка в качестве засыпки значительно поможет предотвратить замерзание неглубоких и заглубленных труб.

Обратная засыпка и уплотнение песком — последний этап

Когда линии неглубокие, провалы имеют больше шансов повредить вашу ватерлинию или любую другую линию в этом отношении. Это еще одна причина, по которой необходимо правильное уплотнение. Не говоря уже о том, кому нужна яма для раковины в качестве напоминания о том, что у них были проделаны работы по канализации или водопроводу.

О балканской команде профессионалов

Вот уже более 65 лет команда Balkan предана делу и увлечена созданием высококачественных подземных канализационных и водопроводных сетей для своих клиентов.Это означает, что нужно гордиться тем, что никогда не срезать углы, и каждый день делать все возможное, чтобы полностью удовлетворить потребности клиентов. Благодаря этой широкой приверженности команды компания Balkan была признана в Нью-Йорке крупнейшей и наиболее уважаемой компанией по канализации и водопроводу.

Доверьтесь балканской установке, чтобы предотвратить замерзание ваших труб и любой будущий дефект, вызванный неправильной или небрежной установкой. Это доверие может быть подтверждено нашей 10-летней гарантией на все работы по замене канализации и водопровода.Созданная с 1952 года, эта гарантия имеет истинное значение. Свяжитесь с Balkan для получения бесплатной консультации специалиста или бесплатного посещения объекта. Наша команда доступна 7 дней в неделю, а также в нерабочее время.

Как изолировать подземные водопроводные трубы

В более холодном климате важно изолировать не только надземные водопроводные трубы, но и подземные. Чтобы предотвратить замерзание подземных водопроводных труб, используйте приведенную ниже направляющую, чтобы установить поверх них изоляцию, способную выдержать тяжелый грунт.

Типы изоляции

Есть два различных способа изолировать подземные водопроводные трубы. Первый способ водонепроницаем, а второй предназначен только для предотвращения проникновения воды в утеплитель. Первый вариант лучше, но его установка требует больше усилий.

Установка водонепроницаемой изоляции

Шаг 1 — Установите гравий и пластиковую пленку

Сначала положите 3 дюйма гравия на дно 30-дюймовой траншеи. Затем выстелите траншею толстым пластиковым покрытием.

Шаг 2 — Установите изоляцию из пенопласта

Разрежьте изоляцию из жесткого пенопласта на полосы шириной 12 дюймов. Положите несколько таких полос на глубину 4 дюйма поверх пластиковой пленки. Затем уложите водопроводные трубы на изоляцию. Добавьте изоляцию также на глубину 4 дюйма с обеих сторон водопроводных труб. Добавьте сверху еще 4 дюйма изоляции.

Шаг 3 — Заклейте пленку

Согните пластиковую пленку так, чтобы стороны полностью закрывали изоляцию, и закрепите ее липкой лентой.Затем возьмите другой кусок полиэтиленовой пленки шириной 2 фута и накиньте его поверх этого пакета. Заклейте края изолированной упаковки скотчем, чтобы в нее не попадала влага.

Шаг 4 — Заполнение траншеи почвой

Наконец, засыпьте траншею почвой. Хотя этот метод изоляции работает хорошо, помните, что если вода попадет в траншею, она просочится и сделает изоляцию влажной и неэффективной.

Установка водонепроницаемой изоляции

Шаг 1 — Обложите трубы

Чтобы создать водонепроницаемую изоляцию для водопроводных труб, трубы должны находиться внутри трубы большего размера.Используйте 9-дюймовую канализационную трубу, сделанную из бетона или пластика, чтобы прикрыть меньшие водопроводные трубы.

Шаг 2 — Получите полистирол

Многие люди отдают полистирол бесплатно, поэтому перед покупкой вы должны уточнить у соседей или в онлайн-объявлениях. Вам понадобится несколько кусков достаточно большого размера, чтобы их можно было разрезать, чтобы они вошли в канализационную трубу как диски, с вырезанными центрами для удержания водопроводных труб.

Шаг 3 — Установка полистирола

Поместите один диск из пенополистирола в конец канализационной трубы, а затем пропустите через него водопроводную трубу.Окружите водопроводную трубу небольшими кусками пенополистирола внутри водопроводной трубы примерно на 2 фута ее длины, а затем вставьте другой диск.

Чередуя мелкие детали и диски таким образом по всей длине канализационной трубы, вы изолируете водопроводные трубы, а также поддержите их. Этот метод полностью водонепроницаем и эффективен.

Вопрос: Можно ли изолировать подземные водопроводные трубы?

Что я могу использовать для подземных водопроводов?

Какие типы труб используются для подземных водопроводов? Трубы из ХПВХ.

Как и ПВХ, хлорированный поливинилхлорид (ХПВХ) представляет собой пластиковую трубу, по которой подается вода как выше, так и ниже уровня.

…

Медные трубы.

Сантехники часто используют медь для подключения подземных водопроводных сетей.

…

Трубки PEX ..

Какая труба лучше всего подходит для магистрального водопровода?

Оцинкованные трубы Оцинкованный металл обычно используется в строительстве, но трубы из оцинкованной стали можно использовать в сантехнике.Этот конкретный тип трубы лучше всего использовать для водопровода, так как газопровод может вызвать коррозию цинка и повредить трубу или заблокировать всю систему.

Как долго прослужит медная водопроводная труба под землей?

50 лет Медные трубы — лучший выбор при прокладке подземных водопроводов. Это связано с тем, что срок службы медных труб составляет 50 и более лет. Устойчив к коррозии.

Сколько времени нужно трубам, чтобы замерзнуть при 32 градусах?

около 2 часов При использовании ½-дюймовой медной трубы с ½-дюймовой изоляцией из стекловолокна при температуре окружающей среды 20 ° F температура трубы достигала 32 ° за 2 часа.Это момент, когда вода в трубе начинает замерзать. Чтобы трубы полностью замерзли до такой степени, что поток воды был нулевым, требуется немного больше времени.

Какие трубы я должен изолировать?

Если целью является предотвращение замерзания, изолируйте трубы с горячей и холодной водой. Трубы с горячей водой также могут замерзнуть, если по ним не будет активно течь вода. Если цель состоит в том, чтобы снизить затраты на отопление воды, то будет разумно изолировать трубы с горячей водой везде, где есть к ним доступ.

Какая изоляция является лучшей для наружных труб?

Armacell Tuffcoat — идеальное решение для изоляции наружных труб. Он выдержит испытание временем для тех, кому необходимо изолировать внешние трубопроводы. Это лучшая в отрасли изоляция для наружных труб на основе пенопласта Armaflex класса O.

Почему дизайнеру не следует ставить сантехнику во внешней стене?

Избегайте прокладки труб в наружных стенах.Если они должны быть размещены в наружных стенах, убедитесь, что трубы изолированы и что за трубами установлена ​​соответствующая изоляция полости. Герметизируйте полость стены, чтобы холодный воздух не проходил по трубам. … Избегайте прокладки труб в наружных стенах.

Как уберечь подземные трубы от замерзания?

Закройте наружные вентиляционные отверстия, рабочие места и двери, чтобы холодный воздух не проникал внутрь. Отремонтировать разбитые окна и заделать трещины в стенах. Оберните водопроводные линии и счетчики коммерческой изоляцией.Оберните трубы, подверженные холоду или замерзанию, тепловой лентой, которую можно приобрести в хозяйственных магазинах.

Можно ли изолировать водопроводные трубы?

Домовладелец может просто развернуть материал и обернуть им трубы с горячей и холодной водой. Трубы также можно обернуть изоляцией из стекловолокна. Стекловолокно может иметь пароизоляцию, обращенную на одну сторону, или пластик можно купить и обернуть вокруг труб после установки стекловолоконной изоляции.

Насколько глубоко замерзают трубы?

от пяти до шести футов Классическое практическое правило, позволяющее избежать повреждения водопровода в холодную погоду, — это «закопать его глубоко».«Если водопроводные линии расположены ниже самого низкого уровня промерзания — от пяти до шести футов или более во многих регионах с холодным климатом — они должны быть защищены от замерзания.

Какая труба для водопровода лучше всего?

Медь. Медные трубы, вероятно, являются наиболее традиционными водопроводными трубами из-за их долговечности и надежности. Они обеспечивают превосходную коррозионную стойкость, отличный материал для горячей и холодной воды, и с этим легко справиться.

Какой тип трубы используется для магистральных водопроводов?

ПВХ, сокращение от поливинилхлорида, представляет собой тип пластика, который обычно используется для основных линий подачи, дренажных труб, бассейнов, спа и ирригационных трубопроводов.ПВХ трубы бывают разной толщины, называемые графиками. Наиболее распространенные графики ПВХ — 40 и 80.

Как далеко под землей проходят водопроводные трубы?

36 дюймов Для линий водоснабжения требуется минимальная глубина 36 дюймов. A. Водопроводный трубопровод и канализационная труба здания могут быть размещены в одной траншее, при условии, что канализация построена из материала, маркированного как DWV, одобренного для подземного использования в здании (нельзя использовать оцинкованную сталь или оцинкованный кованый материал) .

Могут ли подземные водопроводные трубы замерзнуть?

Насколько холодно должно быть замерзание труб? Внутри водопровода должна быть температура ниже нуля, чтобы образовалась ледяная плотина. … Трубы, подверженные замерзанию при такой температуре, обычно располагаются на чердаке, в подвале, в подполье или вдоль внешней стены. Подземные трубы тоже могут замерзнуть.

Могут ли трубы замерзнуть за одну ночь?

Да, трубы могут замерзнуть за ночь. Чем ниже температура на улице и чем более незащищены трубы, тем выше вероятность их замерзания.

При какой температуре замерзают водопроводные трубы?

20 градусов по Фаренгейту Обычно трубы в вашем доме начинают замерзать, когда наружная температура составляет не менее 20 градусов по Фаренгейту. Опять же, это зависит от вашего географического положения. Например, в районах с более низкими температурами водопроводные трубы лучше изолированы во внутренних частях вашего дома по сравнению с другими районами.

Как уберечь трубы ПВХ от замерзания снаружи?

Изолируйте открытые трубы.Оберните трубы теплоизоляцией или термолентой. … Закройте участки, пропускающие холодный воздух. Закупорите окна и двери. … Отсоединить шланги и перекрыть подачу воды в краны. Это предотвратит замерзание труб снаружи вашего дома.

Какая минимальная температура предохраняет трубы от замерзания?

около 20 градусов по Фаренгейту Минимальная температура для предотвращения замерзания труб Как правило, «порог предупреждения о температуре» для замерзания труб составляет около 20 градусов по Фаренгейту.

Защита воды от замерзания | Устойчивое развитие малых фермерских хозяйств

Шон Шаус
Полевой специалист по сельскохозяйственной инженерии
Расширение и поддержка в Университете штата Айова

Одна из проблем переживания зимы в Айове — не допустить замерзания воды, которую вы используете. Немного науки и здоровая доза проб и ошибок дали идеи, как избежать неприятностей, связанных с нежелательным льдом. Давайте посмотрим на несколько советов относительно зимней защиты водопроводных труб, резервуаров и посуды.

Поддержание талая воды — это просто вопрос сохранения тепла. Вам нужно поддерживать температуру воды выше нуля. Теперь, КАК вы это делаете, это более сложный вопрос. Три наиболее распространенных метода — это добавление тепла с помощью нагревательного устройства, изоляция для сохранения тепла и добавление тепла путем подачи более теплой воды.

Все водопроводы, которые можно осушать на зиму (спринклерные линии, пустые здания, водопроводы для пастбищ, садовые шланги и т. Д.), Должны быть отсоединены и осушены.Сжатый воздух может помочь удалить воду из некоторых низких мест, но разделение соединений в низких точках — самый надежный способ убедиться, что вода не попадает в низкие места. Не забудьте снять садовые шланги с гидрантов и кранов в вашем доме. Подключенные шланги могут задерживать воду и вызывать замерзание даже в смесителях, предназначенных для защиты от замерзания.

Бытовые водопроводные трубы в наружных стенах могут замерзнуть в экстремальных погодных условиях. Убедитесь, что между внешней стороной стены и водопроводными трубами имеется достаточная изоляция.Удаление изоляции между теплой комнатой и трубами может позволить большему количеству тепла попасть в трубы. Даже оставив приоткрытые двери на стойке под кухонной раковиной, вы можете немного обогреть комнату, чтобы согреть трубы. В крайнем случае, если всю ночь пустить струйку воды, это приведет к постоянной замене холодной воды в трубах более теплой водой из подвала или колодца.
Водопроводные трубы в открытых местах потребуют дополнительного тепла. В небольшом замкнутом пространстве, таком как колодец или насосная, вы можете рассмотреть небольшой электрический обогреватель или тепловую лампу.За 30–50 долларов вы даже можете добавить термостат, чтобы выключать обогреватель или лампу, когда в этом нет необходимости.

Помните о пожарной и электробезопасности при выборе и установке обогревателей или ламп. Добавление изоляции к насосной станции или крышке колодца может помочь сохранить уже имеющееся тепло. Многие люди используют тюки сена или соломы, чтобы изолировать колодец. Это работает, но сено и солома привлекают грызунов и удерживают влагу. Лучше всего сделать изоляцию внутри ямы и накрыть ее такими материалами, как стекловолокно.

На открытых площадках, таких как неотапливаемые здания или ползунки, вам может потребоваться локализовать тепло непосредственно в трубах. Ответом могут быть длинные полосы нагревательного элемента (тепловая лента). Тепловые ленты можно обернуть вокруг трубы, чтобы добавить тепло непосредственно трубе. Некоторые тепловые ленты имеют встроенные термостаты, чтобы отключать их в теплую погоду. Соблюдайте инструкции производителя при установке тепловой ленты. Никогда не наклеивайте тепловую ленту на себя (двойное обертывание) или поверх или под изоляцией трубы, если иное не рекомендовано производителем.Комиссия по безопасности потребительских товаров (CPSC) ежегодно оценивает 2000 пожаров и десять смертей, связанных с неисправностью тепловых лент. CPSC рекомендует использовать только новые тепловые ленты, сертифицированные Underwriter’s Laboratories (UL) или аналогичным агентством. Они также рекомендуют использовать прерыватель цепи замыкания на землю и заменять любые тепловые ленты старше трех лет на новые сертифицированные тепловые ленты с заземленными (3-контактными) вилками. Посетите веб-страницу CPSC по адресу www.cpsc.gov для получения дополнительной информации, или позвоните в CPSC по телефону 1-800-638-2772, или TTY для людей с нарушением слуха 1-800-638-8270.

Даже заглубленные подземные водопроводные трубы подвержены замерзанию. Проблемы обычно возникают, когда грунт в траншеях нового водопровода не полностью осел, или когда земляные работы или строительство над трубопроводом удаляют слишком много грунта или заменяют грунт материалами, такими как бетон, которые легче отводят тепло. Если у вас есть заглубленный водопровод, которому угрожает опасность из-за свежей засыпки или тонкого покрытия, вы можете добавить изоляцию поверх земли в виде сена, листьев или даже снега, сложенного над водопроводом.В крайних случаях, позволяя небольшому потоку воды непрерывно проходить через водопроводную линию, можно подавать достаточно теплой воды, чтобы держать линию открытой в течение временных периодов. При заглубленных линиях помните, что период риска может длиться несколько дней или даже недель после экстремальных холодов, пока тепло грунта снизу не переместится обратно к линии воды.

Как человек, который провел много часов, пытаясь держать поилки открытыми для овец в неотапливаемом сарае, я могу засвидетельствовать трудности и разочарования, которые испытывают поилки в резервуарах зимой.При наличии электричества можно приобрести погружные электрические желоба, резервуары и ковшовые обогреватели по цене от 20 до 50 долларов.

Для безопасной работы у вас должен быть блок питания с третьим проводом заземления. Если электричество недоступно, нагреватели резервуаров для жидкого пропана (СНГ) доступны по цене около 500 долларов. Эти устройства представляют собой небольшую пропановую горелку, заключенную в полую трубу из тяжелого металла. Многие люди построили дровяные версии этих стандартных баковых обогревателей. Вы можете найти описания в журналах и блогах, посвященных устойчивому образу жизни.

Для новых установок доступны безэнергетические поилки. Эти поилки отводят тепло от земли под землей и используют много изоляции, чтобы вода оставалась теплой. При правильной настройке они, кажется, очень хорошо работают в Айове. Будьте готовы заплатить от 450 до 700 долларов за безэнергетические поилки (примерно на 100 долларов больше, чем их аналоги с электрическим подогревом).

Недорогой альтернативой для больших резервуаров без электричества является барботер пропана. Эта комбинация резервуара подачи, регулятора давления и трубки закреплена на дне резервуара для материала и выпускает медленный поток пузырьков из резервуара с пропаном объемом 20 фунтов (5 галлонов).Пузырьки, которые не вредны для домашнего скота, переносят более теплую воду со дна резервуара на поверхность, где они оставляют небольшое открытое отверстие во льду в умеренную погоду. Детали для барботера не доступны для покупки, но стоят менее 100 долларов, и он может работать до трех месяцев на пяти галлонах пропана (около 10 долларов).

Добавление теплоизоляции снаружи резервуара для воды и даже к поверхности воды может помочь сохранить тепло и продлить доступность воды в холодную погоду.Добавляя изоляцию, убедитесь, что она защищена от жевания животными, навоза и пролитой воды.

Для небольшого количества воды в хозяйственных магазинах и хозяйственных магазинах можно приобрести ведра с электрическим подогревом и посуду для воды по цене от 30 до 100 долларов. В целях безопасности убедитесь, что эти устройства правильно заземлены.

Зачем использовать изоляцию под землей для подземных труб

Когда вы думаете о необходимых механических системах в вашем проекте, то, вероятно, первое, что приходит на ум, — это трубы, воздуховоды и котлы, расположенные внутри здания.Все эти системы требуют правильной изоляции для обеспечения безопасности и работоспособности объекта. Но заглубленные трубы, такие как трубопроводы для транспортировки охлажденной и горячей воды или пара, также могут потребовать подземной изоляции, чтобы вся система работала как можно лучше. Вот несколько веских причин для установки изоляции на заглубленные трубы, а также то, какие преимущества это принесет вашему проекту в долгосрочной перспективе.

Обеспечьте безопасность системы

Механические системы, устанавливаемые по всему зданию (и под ним), сложны и обширны.Хотя заглубленные трубы в этих системах легко не заметить, они также уязвимы для окружающей среды. Многое может пойти не так, если они не будут правильно установлены или изолированы. Поэтому важно использовать подходящие материалы для работы, чтобы предотвратить повседневные опасности, с которыми эти системы сталкиваются, например, утечка пара, конденсация, потеря энергии и регулирование температуры. Хотя подземные трубы в системе с меньшей вероятностью напрямую повлияют на трубы внутри здания, они все равно могут вызывать проблемы, если не изолированы должным образом.

Сохраните свои трубы

Под землей, влага и коррозия — постоянная угроза для ваших труб. Даже с устойчивыми покрытиями постоянное воздействие воды и химикатов в почве может легко создать проблемы. Изоляция труб помогает обеспечить им дополнительную защиту. Тип изоляции, которую вы выбираете для наземных труб, обычно зависит от ряда основных параметров: типа системы, длины и диаметра трубы, диапазона рабочих температур и местоположения.Однако, когда трубы прокладываются под землей, в игру вступают другие факторы, такие как тип почвы, будут ли трубы частично над землей или в туннелях, а также будут ли они закопаны рядом с дорогой или коммуникацией. Каждый из них следует учитывать при выборе подходящих изоляционных материалов (например, пеностекло — популярный и практичный выбор).

Экономьте деньги на техническом обслуживании

Установив надлежащую изоляцию для защиты подземных труб, вы можете быть спокойны.Сводя к минимуму влияние условий, характерных для подземных систем, вы обеспечиваете долговечность труб и бюджет на техническое обслуживание. Изношенные трубы могут вызвать проблемы с водопроводной системой здания и нанести материальный ущерб. Хотя в конечном итоге может потребоваться замена изоляционного материала, это все равно будет дешевле, чем замена всей системы труб, которая осталась незащищенной. Однако механические системы, за которыми с самого начала надлежащим образом ухаживают, со временем потребуют меньше ремонтных работ или замен.

Мы — ваши специалисты в области механической изоляции систем в Ноксвилле, как надземных, так и подземных. Узнайте больше о нашей команде и ознакомьтесь с нашими проектами по коммерческой изоляции, чтобы понять, почему.

Вопросы по выбору подземной изоляции? Пожалуйста, не стесняйтесь обращаться к нам.

Испытания подтвердили неглубокое заглубление экранированных водоводов

Барри А. Кутермарш
Инженерный корпус армии США
Лаборатория исследований и разработки холодных регионов, Ганновер, NH

Классическое практическое правило, позволяющее избежать повреждения водопровода в холодную погоду, — это «закопать его глубоко».«Если водопроводы расположены ниже самого низкого уровня прохождения мороза — от пяти до шести футов или более во многих регионах с холодным климатом — они должны быть защищены от замерзания.

С современной строительной техникой это может быть достаточно просто. Но иногда это не совсем адекватное решение. Основная проблема возникает там, где коренная порода находится близко к поверхности или где водопроводная труба должна пересекать какую-либо другую линию коммуникаций, а лежащая под ней порода затрудняет копание глубже или требует взрывных работ.

Еще одна проблема связана с водными линиями, которые должны проходить через экологически уязвимые районы, такие как болота.Нарушение глубокого копания может быть запрещено.

Мелкое заглубление линий с экранированной трубой — один ответ
В Норвегии и других холодных регионах Европы подходы к заглублению инженерных труб гораздо менее консервативны, чем в США. Даже здесь, дома, многие отделы водоснабжения холодных регионов пришли к своим собственным выводам о практичности неглубокого захоронения с использованием экранированной трубы и в настоящее время подписавшись на практику.

Однако в целом инженеров пока не устраивает идея изолированного неглубокого захоронения.Им нужны достоверные данные, а не эмпирические истории из «истинного опыта». Эти данные предоставляет Инженерная лаборатория по изучению холодных регионов США (CRREL).

Рассмотрены преимущества неглубокого захоронения
Исследователи CRREL считают, что технология неглубокого захоронения полезна для строительной отрасли США и муниципальных властей, которым она служит. Если можно будет разработать надежную процедуру изоляции водяных трубопроводов, чтобы предотвратить их замерзание, можно ускорить установку инженерных сетей с большой экономией времени и трудозатрат.Более мелкие канавы также позволяют избежать затрат времени и средств на опалубку, которая требуется OSHA, когда земляные работы достигают определенной глубины.

CRREL инициирует проект по защите от замерзания
Исследовательская и инженерная лаборатория в Ганновере, штат Нью-Хэмпшир, предложила проект, состоящий из нескольких частей, для демонстрации концепции изоляции водопроводов для защиты от замерзания.

Во-первых, существующая компьютерная программа конечных элементов, разработанная CRREL и Университетом Нью-Гэмпшира, будет оптимизирована и протестирована.Программа конечных элементов позволяет проектировщику моделировать различные конфигурации изоляции и выполнять расчеты типа «что, если» в отношении ожидаемых температур и условий почвы. Прелесть программы — способность дизайнера изменять и настраивать множество возможных параметров и видеть результат.

Во-вторых, будет разработана и установлена ​​соответствующая конструкция изоляционного экрана. В качестве изоляционного материала CRREL выбрала экструдированный полистирол — материал, с которым лаборатория работала раньше в различных проектах для холодных регионов.Экструдированный полистирол прочен (доступен с пределом прочности на сжатие до 100 фунтов на квадратный дюйм), легок, обладает высокой устойчивостью к проникновению влаги и легко режется для установки. Он предлагает превосходное значение термического сопротивления (значение «R») 5,4 на дюйм толщины при 40 F.

CRREL пожелал разработать проект в рамках программы исследований повышения производительности строительства инженерных сооружений (CPAR). CPAR требует, чтобы промышленный партнер разделял расходы и управлял аспектом плана передачи технологий.

CRREL сотрудничает с городом и производителем
В качестве своего партнера CRREL присоединился к водопроводным сооружениям города Берлина, штат Нью-Хэмпшир, где будет проводиться полевое исследование. Третьим партнером в этом уравнении была компания Owens Corning, производитель пенополистирольной изоляции из экструдированного пенополистирола.

Компания Owens Corning пожертвовала изоляционные материалы Foamular и предоставила технические рекомендации по их размещению, как часть плана. Берлинский водопроводный завод предоставил испытательные площадки, выкопал и уложил новую трубу и изоляцию.

Испытательные площадки включали водную систему на коренных породах
Берлин, штат Нью-Хэмпшир, город с населением около 12 000 человек, расположенный в Белых горах, более холодном регионе, чем Ганновер, штаб-квартира NH. Это было также отличным испытательным полигоном по другой причине: город построен на скале очень близко к поверхности и местами фактически нарушает ее.

Берлинская водопроводная компания сначала обратилась в CRREL за советом по проблемам замерзания, возникающим при старении водопроводной системы, состоящей из небольших оцинкованных труб от 2 до 6 дюймов.Так как в различных районах города должен был быть проведен ряд модификаций трубопроводов, санкционированных Агентством по охране окружающей среды, испытания можно было провести с небольшими дополнительными затратами на строительство.

В качестве основного полигона выбрана тупиковая улица на склоне холма
Компания CRREL выбрала тупиковую улицу на склоне холма в качестве основного полигона. Тупик предлагал особенно строгие условия испытаний, так как не было сквозного потока воды с последующей теплопередачей к почве. Новая 8-дюймовая экранированная водопроводная линия была численно спроектирована, а затем построена.Это контролировалось множеством размещений термопар в течение трех зим.

Конструкция щита была консервативно разработана на первый год с 6-дюймовым слоем изоляции из пенопласта из экструдированного полистирола Owens Corning в перевернутой U вокруг 8-дюймовой трубы из высокопрочного чугуна. Бока U-образной формы были высотой 2 фута, простираясь даже до дна трубы, находящейся на глубине 5 футов, или немного ниже ее. Общая ширина щита составляла 4 фута. Foamular поставлялся в виде досок 4 x 8 футов толщиной 2 дюйма, которые легко защелкивались или резались по размеру на месте.

В течение второго года были также установлены термопары для измерения температуры в неэкранированной трубе для дальнейшего подтверждения численной модели.

Наконец, в течение третьего года была разработана вторая конструкция щита, которая была установлена ​​на другой улице. Конструкция была намеренно более агрессивной, на этот раз труба размещалась на высоте 3,5 фута с 4-дюймовым экраном, окружающим ее. Эта испытательная установка контролировалась термопарами в течение зимнего периода, и снова была установлена ​​хорошая корреляция между теоретической и фактической температурой. данные.

Результаты показывают, что возможен даже более тонкий экран.

Дизайнеры могут проанализировать результаты перед копанием
Завершенный проект занял около 3,5 лет от начала до конца. Его достижения включали подтверждение способности технологии конечных элементов CRREL точно моделировать подземный тепловой поток. Дизайнеры могут применять любые параметры, которые им удобны, а также наблюдать и анализировать результаты на экране, прежде чем переходить к конкретному курсу действий.

Второй вывод, который следует сделать из теста, заключается в том, что разработка системы водопровода позволяет снизить затраты и упростить строительство, а не просто копать глубже. В целом, исследования показали, что защита от замерзания является эффективной и жизнеспособной альтернативой там, где это экономически целесообразно.

Используя конечный анализ и технологию изоляции из экструдированного полистирола, можно спроектировать экран в соответствии с конкретными критериями площадки. Преимущество строительной отрасли, муниципальных властей и граждан, которых они обслуживают, заключается в сокращении общих затрат.Плательщики платят меньше; налоговые доллары сохраняются.

Об авторе: Барри А. Кутермарш начал свою карьеру в CRREL как студент-кооператив. В 1976 году он пришел на борт на полную ставку, работая сначала в инженерно-техническом отделе, а затем в исследовательской работе. Его первым крупным проектом было инфракрасное обследование крыши. В 1987 году Кутермарш был удостоен награды Министерства армии США за исследования и разработки. Кутермарш в настоящее время работает инженером-строителем в отделе прикладных исследований Управления исследований и разработки CRREL.Самостоятельно классифицируемый как универсал, он участвовал во множестве увлекательных проектов. Завершая эту программу защиты от замерзания, он уже переходит к новому проекту, касающемуся высокопрочных композитов.

Под редакцией Джойс Юнгклаус, редактор Public Works Online

Изоляция труб

: стоит ли она в вашем доме?

Изоляция труб может сбивать с толку домовладельцев: некоторые считают ее совершенно ненужной, а некоторые видят в ней потенциальное решение практически любой проблемы.Но с ограниченным бюджетом и домом, полным труб, вы, вероятно, захотите узнать, действительно ли изоляция стоит того. Вот несколько примеров, когда обертывание труб водопроводной изоляцией может иметь большое значение.

1. Обычные температуры замерзания: Вы живете в районе, где зимой на действительно холодно? У вас есть домик или здание на возвышенности, где каждый год выпадает много снега? Проблема здесь в том, что трубы замерзают: когда трубы замерзают из-за слишком большого количества воды внутри, эта вода расширяется и может разрушить клапаны или разделить трубы, вызывая обширные и дорогостоящие повреждения при утечке воды.Постоянный водопровод по трубам может помочь решить эту проблему, но это не всегда возможно. Если ваши трубы еще не изолированы, оберните их изоляцией, предотвращающей замерзание, и это поможет предотвратить опасные повреждения такого типа. Однако это следует применять только в особо холодных регионах. При необходимости проконсультируйтесь с местным водопроводчиком.
2. Потребность в горячей воде: Существует полумиф об изоляции труб, который гласит, что она помогает нагревать воду. Это не может … но может помочь сохранить тепло.Обертывание труб рядом с водонагревателем изоляцией может помочь сохранить несколько градусов тепла, особенно если трубы с горячей водой проходят через холодный подвал. Таким образом, это экономит энергию и помогает снизить ежемесячные счета. Если ваш водонагреватель не изолирован или вам трудно получить такую ​​горячую воду, как вы этого хотите, подумайте о добавлении изоляции.
3. Очень высокая влажность: Если у вас очень высокий уровень влажности — особенно в подпольях или подвалах, где находятся ваши трубы, — конденсация представляет опасность.Водяной пар конденсируется из воздуха и образуется на более холодных трубах. Высокая конденсация в конечном итоге приводит к капанию воды и лужам влаги, что может вызвать гниение древесины, плесень, проблемы с вредителями и другие серьезные проблемы. Если вы заметили, что на ваших более холодных трубах образовалось много конденсата, изоляция поможет предотвратить проблемы с влажностью в будущем.
4. Трубы в определенных областях: Изоляция — это не только контроль температуры — она ​​также может обеспечить важную защиту ваших труб в определенных областях.Например, если вы закапываете трубы в землю или в бетон, вам понадобится изоляция для труб, чтобы защитить эти трубы от элементов. Как правило, любая подземная труба должна иметь изоляцию.
5. Шумные трубы: Если ваши трубы дребезжат, стучат или стонут, обратитесь к профессионалу, чтобы он его осмотрел. Это может быть проблема с гидравлическими ударами или неправильными методами установки, которые можно исправить.
