Утепление воздуховодов вентиляции: Изоляция воздуховодов вентиляции — выбор и особенности материалов

Изоляция воздуховодов. Виды термоизоляции, способы монтажа и закрепления

Системы вентиляции и кондиционирования – это незаменимые средства для обеспечения комфортной жизнедеятельности человека в помещениях, имеющих сложную планировку и достаточно большую площадь. Основная проблема, с которой приходится сталкиваться при эксплуатации воздуховодов – повышенное образование конденсата. Для того, чтобы система подачи чистого воздуха работала долго и правильно, воздуховод необходимо должным образом утеплить.

Изоляция воздуховодов — необходимое мероприятие, увеличивающее эффективность работы системы и снижающее теплопотери

Содержание

• 1 Для чего применяется термоизоляция воздуховодов?
• 2 Какие материалы используются для утепления вентиляционных систем?
• 3 Как правильно производится утепление воздуховодов?
• 4 Использование противопожарной изоляции воздуховодов

Для чего применяется термоизоляция воздуховодов?

Благодаря своевременному утеплению воздуховодов можно решить сразу несколько важных задач:

• уменьшение количества тепловых потерь;
• предотвращение возгорания внутри воздуховода и дополнительная огнезащита;
• снижение шума, возникающего при прохождении потоков воздуха по воздуховоду;
• защита внутренних и внешних поверхностей воздушных каналов от конденсата.

Обратите внимание! Наиболее серьезной функцией теплозащиты воздуховодов можно назвать именно препятствие возникновению конденсата. Элементы вентиляционной системы, не защищенные термоизоляцией, практически всегда покрываются конденсатом, особенно в холодные период, когда по воздуховодам проходит достаточно теплый и влажный воздух.

Конденсат не только портит внешний вид отделки помещения и становится причиной возникновения плесени и грибка на воздуховодах и прилегающих поверхностях: капли воды, выпадающие на вентиляционных каналах, имеют очень агрессивный химический состав, поэтому способны испортить все металлические элементы системы подачи воздуха за вполне короткий срок. При помощи термоизоляции температура поверхности воздушного канала постоянно находится выше точки росы, поэтому конденсация влаги не происходит.

Термоизоляция необходима также и для систем, служащих для транспортировки холодного воздуха. В данном случае возникает обратная проблема – холодные воздушные потоки нагреваются окружающим канал теплым воздухом, что снижает эффективность работы системы кондиционирования и требует увеличения используемых ресурсов или дополнительных настроек конструкции.

Изолированный воздуховод не покрывается конденсатом и производит меньше шума при работе

Уменьшение шума, производимого воздуховодом при работе, также способно продлить срок эксплуатации системы. Шумоизоляция способствует снижению уровня вибраций, что препятствует износу металлических деталей вентиляционного канала.

Какие материалы используются для утепления вентиляционных систем?

Все материалы, применяемые для термоизоляции воздуховодов, в первую очередь должны отвечать всем современным требованиям пожарной безопасности и санитарным нормам. Рекомендуемые для изоляции воздуховодов материалы делятся на несколько категорий:

Закрытопористый вспененный полиэтилен. Основная сфера его применения – изоляция систем принудительной вентиляции с сечением небольшой или средней величины площади. Обычно состоит из нескольких слоев (двух или трех): пенополиэтилена и алюминиевой фольги, обладающей отражающими свойствами. С внутренней стороны вспененный полиэтилен может иметь слой клея, тогда данная изоляция будет самоклеющейся. Наличие водостойкого клея значительно упрощает процесс установки термоизоляции на поверхность воздушного канала, самоклеющаяся пенополиэтиленовая изоляция не требует существенных усилий при фиксации.

Для помещений общественного назначения лучше всего подходит пенополиэтилен, покрытый алюминиевой фольгой. У такого типа изоляции есть несколько отличных положительных качеств:

1. Не имеет токсических веществ в составе.
2. Помимо теплоизоляции, имеет гидро-, звуко- и пароизоляционные свойства.
3. Стоек к биологическим повреждениям: не подвержен порче насекомыми и возникновению плесени.

Изоляция из вспененного полиэтилена удобна в использовании и очень практична

Вспененный искусственный каучук. Этот материал имеет более низкую рыночную стоимость, поэтому чаще применяется в промышленных масштабах, чем для изоляции узлов с небольшой протяженностью. Каучуковая термоизоляция также выпускается самоклеящаяся и без клеевого слоя, с покрытием из алюминиевой фольги и без него. Вспененный искусственный каучук для утепления продается как в рулонах, так и в виде рукавов, готовых к использованию. Правда, такие изделия могут быть применены только при монтаже вентиляционной системы. Также готовые изоляционные трубки не выпускаются для воздуховодов большого диаметра.

Термоизоляции из минеральных материалов. Применяются в основном для изоляции каналов с крупным сечением. Роль защитного покрытия может выполнять как алюминиевая фольга, так и полимерная пленка.

Скорлупы из пенополистирола. При помощи жестких скорлуп можно покрывать прямые участки воздуховодов. Места углов и поворот придется изолировать рулонными материалами.

Полезно знать! Использование рулонных утеплителей дает несколько преимуществ. Во-первых, такие материалы достаточно легко монтировать на уже готовую конструкцию. Во-вторых, слой изоляции получается очень герметичным, без швов и стыков. Также рулонные материалы позволяют снять нужное количество слоя при необходимости, например, при ремонте воздуховодной трассы.

Как правильно производится утепление воздуховодов?

Теоретически теплоизоляция воздуховодов может быть и внутренней, и внешней. Однако, на практике применяется только внешняя изоляция ввиду сложности работы с внутренним типом утепления.

Качество изоляционного слоя зависит от его толщины, соотносящейся с температурным режимом, агрессивностью окружающей среды, влажностью и другими факторами. Расчеты должны производиться специалистами, а формула для данных измерений приведена в СНИПе 2.04.14-88. Самостоятельно проводить вычисления не рекомендуется, так как конечный результат будет зависеть от множества важных факторов.

Утепление вентиляционных каналов производится в соответствии с правилами СНиП, требующими предварительных расчетов

Требования, предъявленные в СНИПе, регламентируются для систем, используемых и в промышленных помещениях, и в объектах частного или гражданского строительства. Температура транспортируемых сред в описываемых конструкциях колеблется в диапазоне от -180 градусов до +600 градусов.

При применении рулонных утеплителей рабочая схема будет выглядеть так:

• воздушный канал обматывается утеплителем нужной толщины;
• слой изоляции крепится при помощи гибкой проволоки, наносящейся через равные шаги. Самоклеющийся слой изоляции не требует дополнительного укрепления.

При изоляции воздуховодов большого диаметра посредство минеральной ваты необходимо дополнительное крепление штифтами. Металлические штифты привариваются к воздуховодному каналу, после чего он обматывается минеральной ватой. Минвата при этом должна накалываться на штифты. Намотанный слой изоляции дополнительно укрепляется прижимными шайбами, которые надеваются на каждый штифт. Последним шагом при фиксации будет использование проволоки, как в предыдущем шаге.

Если используются готовые скорлупы из пенополистирола, отдельное внимание стоит уделить герметизации стыков между двумя половинами изделия. В пазы скорлуп наносится водостойкий клей, также рекомендуется закрепить утеплитель при помощи скотча.

Изоляция воздуховодов минватой требует соблюдения техники безопасности, так как этот материал может быть вредным для человека

Использование противопожарной изоляции воздуховодов

Так как воздуховоды обычно соединяют несколько помещений в здании, незащищенные воздушные каналы могут служить средством передачи огня при возгорании в одном из отсеков. Для того, чтобы избежать воспламенения вентиляции, необходима установка защитного слоя противопожарных изоляционных материалов.

Для такого типа изоляции обычно используются минераловатные прошивные плиты или маты, а также цилиндры из базальтового волокна. Если требуется изоляция воздуховодов с квадратным сечением, применяются минераловатные плиты. Их фиксация производится при помощи фиксирующих шайб и шурупов. Минераловатные прошивные маты эффективны как для круглых, так и для квадратных воздуховодов. Для улучшения защитных свойств рекомендуется использовать фольгированные изоляционные материалы. Закрепляются прошивные маты обычной проволокой.

Это важно! На вертикально расположенных вентиляционных каналах, имеющих значительную протяженность, огнестойкая изоляция дополнительно фиксируется также на конструкциях здания.

Также для повышения свойств пожарной безопасности могут применяться антипирены – жидкие составы, замедляющие воспламенение материала и его горение. Они распыляются на поверхность воздуховода как аэрозоль или же наносятся валиком, кистью.

Выбор утеплителя должен зависеть от предъявляемых требований к воздушному каналу, но находится в пределах разрешенных материалов. Для удобства монтажа можно использовать самоклеющуюся теплоизоляцию, для дополнительной защиты и улучшения эстетических качеств – изоляцию с внешним фольгированным слоем. В первую очередь, качественный материал должен обеспечивать многоуровневую защиту воздуховода, а также продлевать эксплуатационный срок системы.

Теплоизоляция воздуховодов вентиляции: материалы, монтаж

Монтаж и обслуживание

Теплоизоляция воздуховодов – важный аспект защиты вентиляционной системы, позволяющий не только продлить срок ее эксплуатации, но и избежать многих проблем. Особенно это касается воздуховодов, размещенных вне здания. Качественное утепление вентиляции сократит рабочий шум, исключит образование конденсата, который, в свою очередь, способствует активному развитию вредоносных бактерий и плесени. Но для того, чтобы утеплитель в полной мере выполнил свое предназначение, его нужно правильно подобрать. О том, какой должна быть теплоизоляция воздуховодов, какие бывают материалы и способы монтажа, вы узнаете из этой статьи.

Теплоизоляция вентиляционных воздуховодов – что это и зачем нужно?

Под термином «теплоизоляция» подразумевается укладка материалов, уменьшающими теплопотери. В случае с воздуховодами, утеплительный материал также играет роль защитной мембраны, препятствующей оседанию на стенках конструкции конденсата, который рано или поздно разрушает систему. Особенно это важно для вытяжки от кухни, которая поддается регулярному воздействию агрессивных продуктов горения: окислители серы, азота, хлора. Качественно произведенная теплоизоляция способствует повышению огнестойкости вентиляционной системы и исключает распространение огня в случае возгорания, что немаловажно для многоквартирных и частных домов.

Важно! Тепловая изоляция не только препятствует образованию конденсата на стенках, но и ускоряет скорость передвижения воздушных масс по воздуховоду, таким образом, улучшая ее работу.

При отсутствии утеплителя влага будет оседать на внутренних и наружных стенках воздуховода, пока не протечет внутрь помещения, что, в свою очередь, чревато не только порчей вентиляции и мебели, но и негативными последствиями для здоровья. Однако утеплять всю систему нет смысла, поскольку изоляции подвергаются только отдельные элементы вентиляции.

Где нужно утеплять вентиляцию?

Обязательному утеплению подвергаются воздуховоды, расположенные в холодных, влажных помещениях, а именно:

• чердак;
• крыша;
• подвальное помещение;
• кладовые;
• котельные.

Для этого необходимо изолировать оборудование приточной вентиляции и трубы подвода в хорошо отапливаемых помещениях. При этом создавать теплоизоляцию при прохождении через балкон или мансарду второго этажа не обязательно.

Требования к утеплителю

Чтобы утеплитель выполнял свои основные функции, необходимо его правильно подобрать. Качественные изоляционные материалы должен отвечать некоторым требованиям, а именно:

• высокая паропроницаемость – почти каждый утеплительный материал впитывает влагу, которая постепенно способствует его разрушению, поэтому утеплитель необходимо оборудовать качественным пароизолятором или подобрать материал с высоким показателем паропроницаемости;
• пожаробезопасность – параметр, определяющий не только устойчивость материала к возгоранию, но и защиту всего помещения; существует 6 классов огнезащиты, для утепления воздуховодов используются материалы с классом 0 и 0-1; класс огнезащиты определяется путем испытаний, в ходе которых материал подвергается воздействию огня, расчет класса пожаростойкости утеплителя определяется согласно нормам СНиП 2. 04.14-88;
• теплопроводность – один из немаловажных факторов, влияющих на функциональность материала и срок службы, рекомендуется выбирать утеплитель с наиболее низким показателем теплопроводности, толщина утеплителя для наружного воздуховода рассчитывается при разработке проекта;
• устойчивость к факторам окружающей среды – стойкость материала к развитию плесени, грибка, бактерий, насекомых и грызунов напрямую влияет на длительность его эксплуатации, а также на здоровье окружающих, поэтому необходимо выбирать материал, устойчивый к любым внешним проявлениям;
• устойчивость к температурным перепадам – оптимальным диапазоном для утеплителя считаются параметры от -30 до +60 градусов;
• шумоизоляция – менее важный для работы оборудования, но значительный для комфорта проживания фактор, практически каждый утеплитель изолирует рабочий шум, но лучше выбирать материалы с высокими звукоизолирующими свойствами;
• гигиеничность – важно отдавать предпочтение материалам, не выделяющим вредных веществ и токсинов в атмосферу, которые могут просочиться в щели и оказать пагубное влияние не только на человеческое здоровье, но и на окружающую среду.

Нормы утепления воздуховодов

Во избежание серьезных проблем, перед тем, как приступать к тепловой и паровой изоляции вентиляционной трубы, необходимо ознакомиться с общепринятыми нормами утепления, прописанными в СНИП 2.04.14-88. Указанные правила едины для воздуховодов всех типов, работающих при температурах от -180 до +160 градусов.

Согласно указанным нормам, теплоизоляция должна включать в себя следующие элементы:

• теплоизолирующий материал в виде рулона или готовой скорлупы;
• крепления для монтажа;
• теплоизоляция и гидроизоляция для утеплителя;
• защитный внешний кожух, защищающий материал от попадания влаги, разгерметизации и механических повреждений.

Все элементы должны быть учтены при монтаже обязательным образом. Исключение любого из этих элементов считается нарушением. В указанном документе также имеются своды правил и наставлений, которые помогут определиться с оптимальным типом материала, а также его толщиной и другими техническими моментами. Для расчетов толщины можно воспользоваться специальными онлайн-калькуляторами. Крайне не рекомендуется опираться исключительно на положения СНИП или выбирать материалы на глаз, поскольку в таком случае ошибок не избежать. При выборе утеплителя и его расчетах важно учитывать особенности среды и воздуховода, а также предпочтительный тип монтажа.

Внутренняя или наружная изоляция – что лучше выбрать?

Какой тип изоляции лучше выбрать, внутреннюю или наружную, зависит от особенностей вентиляции и ее размещения. Разберем каждый из вариантов и рассмотрим его преимущества детальнее.

Изоляция внутри

В случае теплоизоляции внутри, воздух, движущийся по воздуховоду, вступает в непосредственный контакт с изолятором, что может способствовать его преждевременной порче. Поэтому при выборе минваты или стекловаты в качестве утеплителя, материал потребуется дополнительно упрочнить с помощью клеящих составов. Важно, чтобы такие средства не выделяли токсичных отходов и не оказывали влияние на изоляционные свойства самого материала.

Внутренняя теплоизоляция имеет несколько плюсов, среди которых:

• надежность утепления;
• высокое поглощение рабочего шума;
• длительный срок службы.

Недостатков у данного метода также хватает. Кроме сложности исполнения, к ним можно отнести также: риск распространения огня по воздуху, сложность контроля и ремонта материалов, а также необходимость воздуховода большого сечения. Кроме того, внутреннее расположение теплоизолятора влияет на аэродинамические свойства трубы, что негативно сказывается на функциональности воздуховода.

Изоляция снаружи

Теплоизоляция с наружной части воздуховода считается более рациональной и выгодной в сравнении с внутренней отделкой. Прежде всего, при таком расположении изоляционных материалов отсутствует его прямой контакт с воздушным потоком, что исключает его преждевременное расслоение и порчу. Кроме того, отпадает необходимость в расширении диаметра сечения воздуховода, что, как правило, обходится недешево.

К другим ярким преимуществам этого метода отделки относятся:

• простота исполнения;
• большой выбор изоляционных материалов;
• отсутствие влияния на сопротивление движения воздуха;
• исключение развития очагов грибка и бактерий, а также их распространение внутрь вентиляции;
• снижение риска распространения огня при возгорании.

Единственным существенным недостатком наружного метода изоляции является недостаточное поглощение шума, которое можно увеличить путем установки специальных глушителей или другого шумоизоляционного оборудования.

Популярные материалы

Существует множество изоляционных материалов, подходящих для утепления и пароизоляции воздуховодов разного типа. Рекомендуется отдавать предпочтение изделиям, имеющим сертификат качества с обязательным включением пункта о токсичности. При выборе подходящего материала рекомендуется руководствоваться общеустановленным государственным регламентом СниП 2. 04.14 – 88, в котором четко указаны нормы изоляционных материалов, их толщина, размеры, а также разрешенные для монтажа виды. Также важно учитывать, что выбранный материал обязан отвечать современным санитарно-гигиеническим нормам, стандартам качества, а также требованиям по пожаробезопасности. Рассмотрим самые распространенные виды поподробнее.

Минеральная вата

Относится к одному из самых востребованных и бюджетных изоляторов для бытовых помещений. Представлена в виде матов из специального стеклянного волокна. Как правило, этот тип утеплителя не применяется для изоляции вентиляции приточного типа, поскольку имеет свойством сбиваться и легко впитывать влагу. Еще один недостаток ваты – загрязнение. При монтаже материал загрязняет окружающее пространство частичками стекловолокна, что не всегда удобно.

Указанный материал обладает следующими плюсами:

• хорошая устойчивость к ультрафиолету;
• длительный срок эксплуатации;
• устойчивость к грибку и гниению;
• низкая стоимость.

Стоит отметить, что данный тип изолятора не рекомендуется использовать при высоких температурах, поскольку материал отлично впитывает все токсины и загрязнения. Поэтому минвата не применяется для теплоизоляции высокотемпературных и промышленных дымоходов. Для дополнительной защиты материала от влаги, рекомендуется закрывать маты минеральной ваты полотнами рубероида, стеклохолста или другого водонепроницаемого покрытия.

Базальтовая вата

Каменная или базальтовая вата отличается большей прочностью и устойчивостью в сравнении со стекловолоконным аналогом. Этот материал относится к категории негорючих и изготавливается из сверхпрочного базальтового сплава, который характеризуется высоким качеством и износостойкостью.

К другим видимым достоинствам материала можно отнести:

• высокая защита от прямых солнечных лучей;
• качественное удержание тепла;
• устойчивость к агрессивному влиянию окружающей среды;
• стойкость к температурным перепадам;
• устойчивость к возгоранию;
• не способствует распространению огня;
• большой выбор размеров и моделей.

К недостаткам базальтовой ваты относится впитывание влаги. Материал выпускается в различных видах и типоразмерах: маты, плиты, готова скорлупа. Отличительная особенность готовых скорлуп для труб заключается в наличии защитной оболочки от влаги. Все остальные варианты исполнения материала потребуется защитить дополнительно.

Вспененный полиэтилен

Листы полиэтилена считаются самым доступным изоляционным материалом из всех. Он легкий, эластичный, легко сгибается и укладывается в воздуховодах любого типа, сечения и конструкции. Выпускается в виде листов, жгутов или готовых скорлуп стандартной шириной до 10 мм, которые легко можно разрезать на отрезки необходимой длины.

К другим плюсам указанного изолятора можно отнести:

• хорошая пароизоляция;
• высокая прочность и плотность;
• не пропускает влагу;
• доступная стоимость;
• легкость укладки;
• хорошая пластичность.

Недостатков у такого материала также немало. В силу его легкости, он достаточно легко воспламеняется, а также подвержен негативному влиянию солнечных лучей и высокой температуры. Кроме того, листов стандартной ширины иногда оказывает мало для обеспечения качественной изоляции воздуховода. Для дополнительной защиты и повышения прочности материал сверху покрывается специальным фольгированным слоем, который улучшает износостойкость и защиту утеплителя.

Синтетический каучук на вспененной основе

Синтетический вспененный каучук считается достаточно новым материалом, к которому большинство еще не привыкло, а зря, ведь у этого материала немало преимуществ. Прежде всего, это возможность выдерживать максимальную температуру до +175 градусов и минимальную до -200. Кроме того, указанный материал достаточно легкий и гибкий, что упрощает его монтаж, независимо от сложности конструкции и сечения воздуховода. Выпускается в виде листов, платов и труб из пеноматериала с закрытыми порами, толщиной до 32 мм.

Среди других выгод:

• доступная цена;
• высокая устойчивость к влиянию окружающей среды;
• отталкивание влаги;
• не подвержен гниению и развитию бактерий.

Гибкость синтетического каучука делает его идеальным материалом для теплоизоляции вентиляций сложных конфигураций, труднодоступных мест, а также воздуховодов по принципу короба. Это же свойство позволяет применять каучук для изоляции вентиляции некруглого сечения, вспомогательной арматуры и других элементов сечения. Способность к отталкиванию влаги делает утеплитель огнеустойчивым, поскольку при малейшем возгорании материал самопогашается. При выборе труб из вспененного каучука важно учитывать, что подобные приспособления подходят для воздухораспределителей, внешний диаметр которых не больше 160 мм.

Пенополистирол

Материл с отличной защитой и доступной стоимостью. Производится из экспандированного пенопласта. Выпускается в виде листов, готовых скорлуп толщиной 100 мм. Благодаря низкой стоимости используется достаточно часто, хотя имеет много недостатков, главным среди которых считается очень низкая прочность. Листы пенополистирола легко поддаются высоким температурам и плавятся, подвержены воздействию прямым солнечным лучам, а также имеют довольно слабую прослойку, из-за чего впитывают влагу. Поэтому при применении утеплительного материала указанного типа потребуется дополнительное крепление на жестком каркасе.

Среди основных особенностей материала отдельно стоит выделить:

• плотность в разы выше, чем у пенопласта;
• способность к самопогашению;
• наличие защитного фольгированного слоя на внешней стороне;
• средний срок эксплуатации при отсутствии солнечного света – до 50 лет.

Экспандированный пенопласт является отличным решением для тепловой изоляции для труб вентиляции. Листы материала показаны для изоляции воздуховодов с прямым сечением, в то время как готовые скорлупы станут отличным решением для утепления вентиляций круглого типа. Важно учитывать, что листы ложатся не идеально и не прикрывают углы труб, поэтому потребуется их дополнительная обработка монтажной пеной или другим плотным материалом.

Полиизоцианурат

Плиты из полиизоцианурата считаются самым надежным вариантом для утепления вентиляционной системы. Жесткие плиты, облицованные листами из высококачественной нержавеющей стали, используются для сбора воздуховода. Их главное отличие и преимущество заключается в том, что края материала состыковываются идеально, не образуя зазоров, поэтому они не нуждаются в дополнительном утеплении.

К другим ярким достоинствам этого изоляционного материала можно добавить:

• невысокая теплопроводность;
• плотные закрытые ячейки;
• защита от влаги;
• устойчивость к температурным перепадам;
• устойчивость к негативному влиянию окружающей среды;
• исключен риск воспламенения;
• защита от ультрафиолетового излучения;
• длительный срок эксплуатации;
• доступная стоимость.

Рабочий диапазон листов из полиизоцианурата варьируется от -75 до +120, что позволяет использовать данный материал при различных рабочих и погодных условиях. Средний срок службы указанного утеплителя достигает 50 лет, что делает его отличным выбором для тепло, паро и шумоизоляции воздуховодов различного типа.

Пенопласт

Классический и давно известный всем материал, широко применяемый в изоляционных целях. Выпускается в виде листов и готовых изоляционных скорлуп. Пенопласт или экспандированный пенополистирол отличается легкостью, но при этом обладает большой прочностью, которую обеспечивает плотное прилегание ячеек материала. Материал может немного впитывать влагу, но это не сказывается на его функциональных характеристиках. Несмотря на дешевизну и хрупкость данного изолятора, вентиляционная труба, утепленная пенопластом, почти не подвергается коррозии, что продлевает ее эксплуатацию на несколько десятков лет. Для укладки пенопластовой скорлупы не нужны определенные навыки и инструменты.

Среди других особенностей указанного изолятора:

• водонепроницаем;
• легко разбирается на крупицы и разрезается на куски нужного диаметра;
• не требует дополнительного закрепления;
• подходит для хорошо закрепленных воздуховодов;
• доступный.

При использовании пенопластовых листов для утепления вентиляции, важно учитывать, что материал нуждается в дополнительной защите от прямого ультрафиолетового излучения. К другим недостаткам пенопластовой изоляции можно отнести низкую устойчивость к высокой температуре. Материал меняет собственные функциональные свойства и легко воспламеняется при малейшей искре. Кроме того, пенопласт довольно токсичен и при воспламенении выделяет вредные продукты горения. Поэтому перед его покупкой нужно взвесит все за и против.

Асбестовые жгуты

Асбест – не самый экологичный материал, но достаточно практичный и доступный. Пеноасбестовые плиты отличаются слабой теплопроводностью, а сравнительно малая плотность позволяет им выдерживать экстремальные температуры (до +400 градусов).

Среди прочих плюсов материала:

• устойчивость к прямым солнечным лучам;
• не впитывает влагу;
• отличается высокой прочностью;
• стоит недорого.

К сожалению, недостатков у этого утеплителя в разы больше, чем плюсов. Самый главный среди них – токсичность. Асбест канцерогенен, поэтому его малейшее попадание в организм оказывает крайне негативное влияние. Поэтому его применение внутри помещений является запрещенным. Для наружной изоляции асбест применяется очень редко.

Какой материал выбрать

В силу большого разнообразия утеплительных материалов на современном рынке, остановить выбор на одном крайне трудно. При выборе теплоизоляции для воздуховода важно руководствоваться основными характеристиками материалом, отдавая предпочтение продукции с минимальными недостатками. Быстрый и несложный монтаж, экологичность, большой срок службы и высокая защита – все эти параметры являются принципиальными для выбора качественного и надежного материала для утепления.

Обратите внимание: особенности, тип, вариант исполнения и другие особенности вентиляции вашего помещения имеют огромное значение для выбора теплоизоляции подходящего типа и должны учитываться в первую очередь.

Одним из наиболее перспективных считаются плиты из полиизоцианурата, однако они подойдут только для утепления воздуховода круглого сечения. Вспененный каучук тоже отлично себя зарекомендовал, но стоит порядком дорого и для качественного утепления потребуется несколько слоев материала. К тому же, такой материал подходит для обработки сложных мест, вроде стыков, но при укладке в воздуховодах обеспечивает некачественную плотность. Минеральная вата – дешевый вариант, но материал слишком быстро скомкивается и впитывает влагу, а его защита создает дополнительные сложности.

Расчет толщины теплоизолятора

Толщина материала для утепления вентиляции рассчитывается согласно общеустановленным нормам СП 61.13330.2012, а также СНиП 41-03-2003. Важно учитывать, что при просчетах толщина трубы не является важным параметром и часто опускается, поскольку она имеет малые размеры, а металлическая отличается большой теплопроводностью. В качестве оптимального показателя температуры берут 20 градусов в помещении, а на улице – самую низкую зимнюю температуру, при этом показатель влажности равняется 70% для жилых домов и 100% — для уборных, прачечных и других помещений.

Монтаж теплоизоляции воздуховодов

Правильно проведенная теплоизоляция вентиляционной системы производится в несколько этапов, каждому из которых необходимо уделить должное внимание. Прежде всего, осуществляется расчет толщины и количества утеплителя и подготовка к его укладке.

Подготовительный этап включает в себя следующие действия:

1. Расчет толщины изоляционного слоя.
2. Подготовка утеплительного материала, вырезание отрезков нужного размера, в случае выбора листового материала.
3. Очистка стенок воздуховода и наружности от грязи, пыли, остатков клеевого состава и прочих отходов.

Важно учитывать, что если вентиляционных проход уже был утеплен, старый материал или его остатки необходимо удалить перед началом работ. Когда все вышеуказанные этапы пройдены, можно переходить к внутренней или внешней теплоизоляции воздуховода.

Изоляция внутри

Внутренняя изоляция применяется крайне редко в силу своей сложности и необходимости в дополнительном расширении сечения воздуховода. Обязательному внутреннему утеплению поддаются воздуховоды приточного типа, трубы с низкой поверхностной температурой и фановые трубы. Тепловая изоляция таких участков осуществляется следующими слоями:

• теплоизоляционный;
• пароизоляционный;
• покровный;
• крепежной.

Теплоизоляционный материал закрепляется на стенках воздуховода болтами, хомутами или алюминизированный скотч. Как правило, покровный слой также играет роль пароизоляции, поэтому укладка дополнительного слоя для защиты от пара не требуется. В качестве материала для покровного слоя применяются листы оцинкованной стали, рубероида, пенофола и других материалов. По окончанию укладочный материал покрывают гидроизоляционным слоем для защиты от механических повреждений. Рекомендуется выбирать надежные материалы, поскольку от защитного кожуха напрямую зависит долговечность конструкции.

Изоляция снаружи

Наружный способ утепления применяется чаще всего. После подготовки поверхности воздуховода приступают к монтажу изоляции, который осуществляется следующим образом:

1. При выборе рулонного изолятора достаточно обмотать им воздуховод в один или несколько слоев. Выбор материала с самоклеющимся слоем является быстрой и выгодной альтернативой.
2. Укладка материала из полиуретана требует наличия дополнительного армирующего каркаса. Как правило, для этого используется стальная или синтетическая сетка, которая натягивается на стенки воздуховода и крепится посредством хомутов или болтов.
3. Монтаж материала, выпускаемого матами, занимает больше всего времени. Укладка осуществляется с помощью хомутов, лент или проволоки.
4. Финальный этап работ – покрытие изоляции гидроизоляционным слоем для защиты. Иногда для этой цели используется жесткий кожух из оцинкованной жести или алюминия.

Стоит учитывать, что от изоляционных материалов будет зависеть не только качество воздуха, но и срок эксплуатации воздуховода. Поэтому рекомендуется отдавать предпочтение качественным, надежным материалам с максимальным сроком службы, которые смогут выдержать перепады температур и негативное влияние окружающей среды.

Нюансы теплоизоляции

При использовании некоторых теплоизоляционных материалов важно учитывать некоторые нюансы, о которых могут знать только специалисты, а именно:

• для воздуховодов прямоугольного и квадратного сечения применяются исключительно рулонные теплоизоляционные материалы;
• для воздуховодов круглого типа подходит рулонная изоляция, а также готовые скорлупы;
• при укладке минеральной ваты снаружи, ее нужно обязательно защитить специальным гидроизоляционным слоем;
• не рекомендуется монтировать утеплители из пластика на битум или мастику;
• проходящее место вентиляционной системы через перекрытие чердака подлежит обязательному утеплению;
• внешняя теплоизоляция не подлежит декоративной отделке, так как это может повлиять на ее целостность и функциональность;
• при укладке материала в виде готовых скорлуп, в качестве уплотнителя рекомендуется использовать клеевой состав.

Выгодным решением для исключения теплопотерь является установка текстильного или изолированного воздуховода, который исключает необходимость в монтаже дорогостоящих изоляционных материалов.

Преимущества текстильных воздуховодов Prihoda

В отличие от классических металлических вентиляционных систем из металла, текстильные воздуховоды Prihoda имеют больше преимуществ. Сверхпрочный материал наделяет продукцию отменной прочностью и антибактериальностью, благодаря чему на стенках воздуховодов не скапливаются вредные бактерии и конденсат, а тепловые потери полностью исключены. Благодаря подобным особенностям, текстильные воздуховоды не нуждаются в дополнительной теплоизоляции, а их уход требует минимальных средств и усилий.

К другим преимуществам тканевой продукции Prihoda можно отнести:

• равномерное распределение воздушных масс;
• быстрый и легкий монтаж/демонтаж;
• внешняя привлекательность оборудования;
• отсутствие необходимости в регулярной дезинфекции;
• гибкость конструкции делает ее универсальной для помещений любых конфигураций;
• экономичность;
• полное исключение производственного шума;
• точные расходы воздуха;
• минимальные транспортные расходы.

Тканевые воздуховоды не нуждаются в установке решеток для распределения воздуха, поскольку они сами являются воздухораспределителями. При выборе текстильных диффузоров Prihoda вы получаете не просто воздуховод, а полноценную вентиляционную систему со всеми деталями и комплектующими, работающими индивидуально.

Заключение

Современные вентиляционные системы видоизменяются, усовершенствуется их внешний вид, качество и конструкция, но, к сожалению, проблемы с конденсатором остаются неизменными. Поэтому, какой бы тип воздуховода вы не выбрали, не стоит пренебрегать качественной теплоизоляцией, ведь именно благодаря ей вы сможете значительно продлить жизнь вентиляции.

Также в разделе FAQ вы можете найти ответы на интересующие Вас вопросы, такие как:

• Что представляет собой текстильный воздуховод при выключенном вентиляторе?
• Можно ли использовать текстильные воздуховоды для вытяжки воздуха?
• Каков срок службы текстильных воздуховодов?
• Что делать с воздуховодом, когда он закупорится в результате загрязнения?
• Могут ли текстильные воздуховоды покрыться плесенью?
• Почему PRIHODA не использует более воздухопроницаемые ткани?
• Какие сертификаты имеют текстильные воздуховоды Prihoda
• Соответствуют ли текстильные воздуховоды требованиям пожарной безопасности?

вернуться к списку

Как изолировать воздуховоды HVAC

Раскрытие информации рекламодателями

Мы рекомендуем лучшие продукты в процессе независимой проверки, и рекламодатели не влияют на наш выбор. Мы можем получить компенсацию, если вы посетите партнеров, которых мы рекомендуем. Прочтите нашу информацию для рекламодателей, чтобы получить дополнительную информацию.

Узнать больше

Раскрытие информации рекламодателями

Мы рекомендуем лучшие продукты через независимый процесс проверки, и рекламодатели не влияют на наш выбор. Мы можем получить компенсацию, если вы посетите партнеров, которых мы рекомендуем. Прочтите нашу информацию для рекламодателей, чтобы получить дополнительную информацию.

Узнать больше

Дэнни Липфорд — эксперт по благоустройству дома и телеведущий, который начал свой ремонтный бизнес, Lipford Construction, в возрасте 21 года в городе Мобил, штат Алабама. Он получил национальное признание как ведущий общенационального телешоу «Сегодняшний домовладелец» с Дэнни Липфордом, которое начиналось как небольшое кабельное шоу в Мобиле. Опыт Дэнни в области обустройства дома также позволил ему стать автором популярных журналов и веб-сайтов, а также источником советов по всем вопросам, связанным с домом. Он более 200 раз появлялся на национальном телевидении и более десяти лет работал экспертом по благоустройству на каналах CBS The Early Show и The Weather Channel. Дэнни также является основателем 3 Echoes Content Studio, TodaysHomeowner.com и Checking In With Chelsea, блога о декоре и образе жизни.

Опубликовано

23 мая 2023 г. 19 июля 2020 г.

Если изоляция воздуховодов ОВКВ вашего дома переживала лучшие дни, рассмотрите возможность ее замены или модернизации для повышения энергоэффективности 9025 90 026 и уменьшить ваши счета за коммунальные услуги.

Это особенно верно, если воздуховод расположен на чердаке, где сильная летняя жара может заставить ваш кондиционер работать сверхурочно, чтобы охладить ваш дом.

При работе с изоляцией из стекловолокна , всегда надевайте:

• Защитные очки
• Защитная одежда
• Утверждено Противопылевая маска

Перчатки — это тоже хорошая идея, но может быть трудно выполнить точную подгонку и заклеивание лентой, необходимые при их ношении.

Устранение утечек в воздуховодах ОВКВ

Начните с включения системы отопления/охлаждения и осмотрите воздуховоды на предмет утечек воздуха . Обратите особое внимание на любые стыки или соединения в воздуховоде и отметьте все обнаруженные утечки воздуха. Затем выключите печь или чердачный кондиционер.

Отремонтируйте дыру в воздуховоде системы отопления, вентиляции и кондиционирования воздуха, используя фольгированную ленту, а затем мастику для воздуховодов. (©Kuchina, Adobe Stock Photos)

Закройте любые утечки воздуха металлической лентой из фольги, предназначенной для герметизации воздуховодов. Не используйте обычную тканевую изоленту на воздуховодах систем отопления, вентиляции и кондиционирования, так как клей не выдерживает экстремальных температур.

Для дополнительного защитного слоя на ленту и воздуховод можно нанести мастику для воздуховодов.

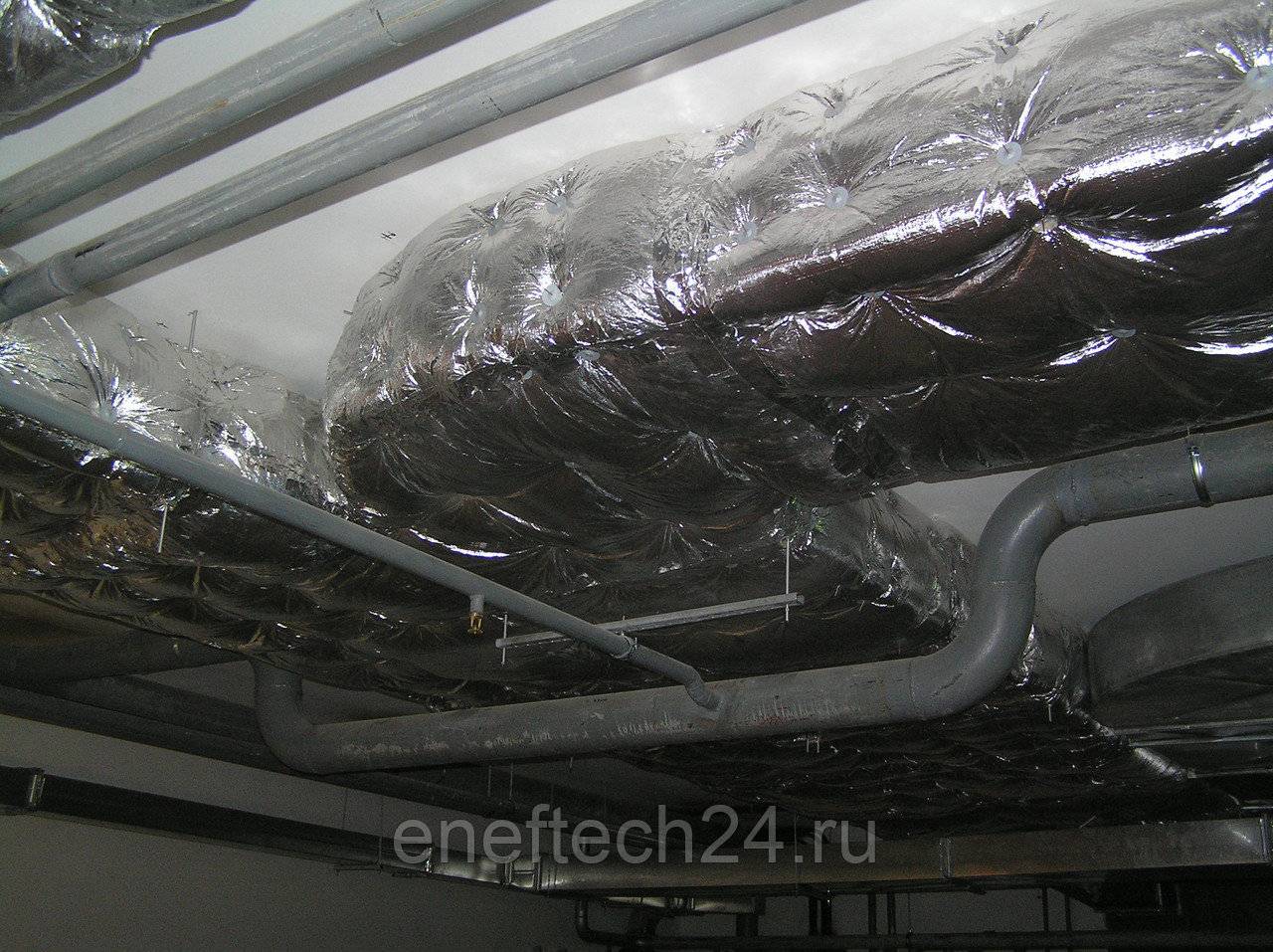

Изоляция воздуховодов систем отопления, вентиляции и кондиционирования воздуха

При изоляции воздуховодов систем отопления, вентиляции и кондиционирования воздуха используйте фольгированную изоляцию из стекловолокна с классом прочности R-6 или выше Значение R . Используйте клейкую ленту из металлической фольги, рекомендованную производителем изоляции, для герметизации и удержания изоляции на месте.

Перед наклеиванием ленты убедитесь, что на фольгированной поверхности изоляции нет пыли. Отклеивайте бумагу, закрывающую ленту, при ее наклеивании, чтобы лента не прилипла к самой себе.

Если существующая изоляция воздуховода находится в достаточно хорошем состоянии, поверх нее можно нанести дополнительный слой изоляции воздуховода. Если старая изоляция находится в плохом состоянии, снимите ее и замените новой изоляцией.

С помощью угольника и острого универсального ножа отрежьте изоляцию по ширине и длине, чтобы она плотно прилегала к воздуховоду, не сжимая стекловолокно.

Наклейте несколько небольших кусочков ленты на шов изоляции, чтобы зафиксировать ее на месте, затем заклейте всю длину шва в изоляции длинной полосой ленты.

Там, где секции изоляции соединяются вместе, наклейте ленту по всему стыку, пропустив ленту под воздуховод, а затем отклеив бумажную подложку, как только она окажется на месте.

Аккуратно отрежьте и соедините изоляцию там, где ответвления и регистры отходят от основной магистрали, убедившись, что нет зазоров.

Убедитесь, что каждый шов и стык фольги, обращенной к изоляции воздуховода ОВиК, надежно заклеен лентой. Это предотвратит проникновение влажного наружного воздуха через изоляцию и конденсацию на воздуховодах.

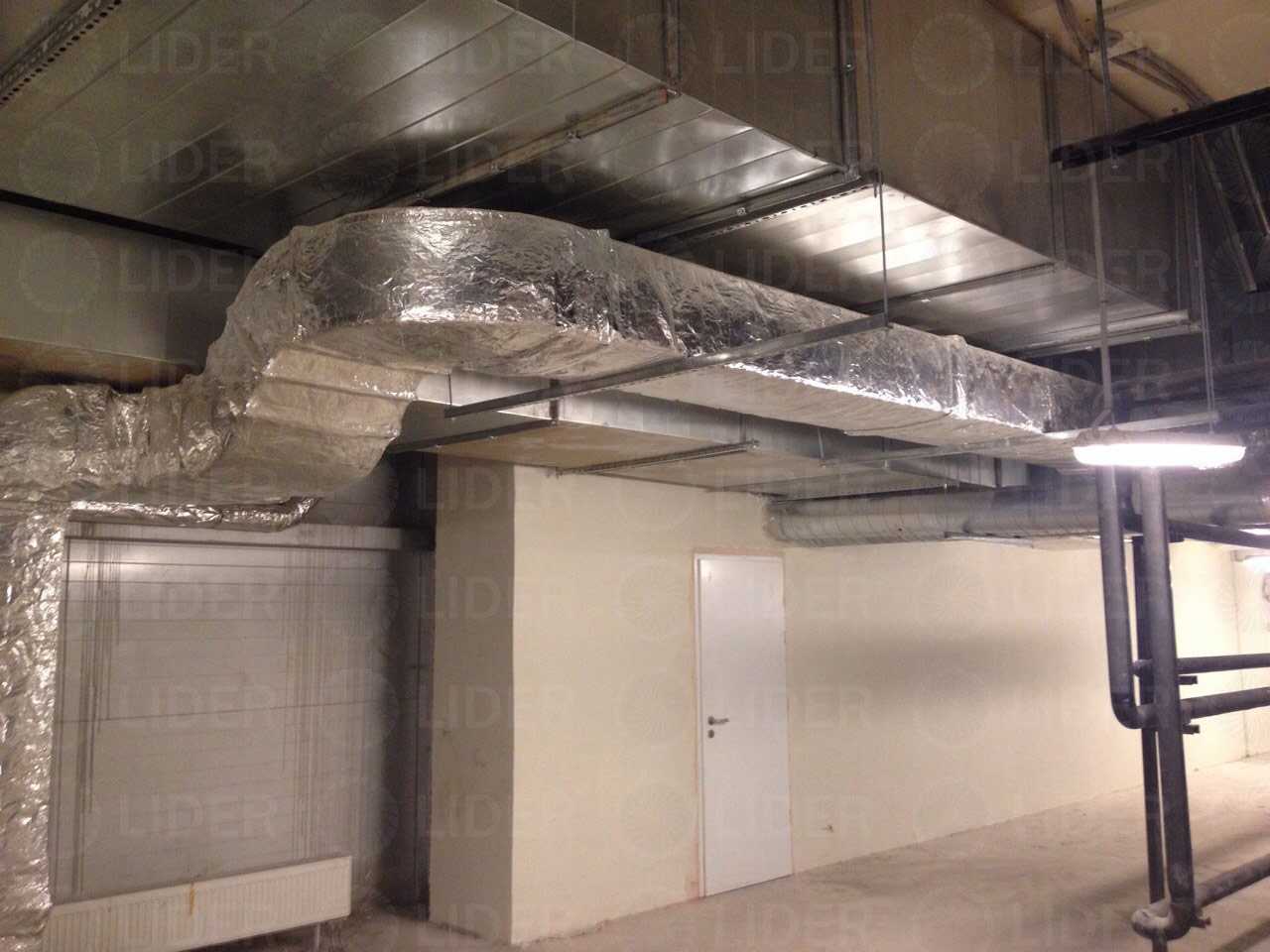

Так выглядит воздуховод ОВКВ с новой изоляцией из фольги.

Дополнительная информация

• Минимизация потерь энергии в воздуховодах | Министерство энергетики
• Устранение утечек в воздуховодах ОВКВ (видео)
• Как найти утечки в воздуховодах (статья)
• Проверка воздуховодов ОВКВ на наличие утечек (видео)

Редакторы

Дэнни Липфорд

Учредитель

Дэнни Липфорд — эксперт по благоустройству дома и телеведущий, который начал свой ремонтный бизнес Lipford Construction в возрасте 21 года в Мобиле, штат Алабама. Он получил национальное признание как ведущий общенационального телешоу «Сегодняшний домовладелец» с Дэнни Липфордом, которое начиналось как небольшое кабельное шоу в Мобиле. Опыт Дэнни в области обустройства дома также позволил ему стать автором популярных журналов и веб-сайтов, а также источником советов по всем вопросам, связанным с домом. Он более 200 раз появлялся на национальном телевидении и более десяти лет работал экспертом по благоустройству на каналах CBS The Early Show и The Weather Channel. Дэнни также является основателем 3 Echoes Content Studio, TodaysHomeowner.com и Checking In With Chelsea, блога о декоре и образе жизни.

Подробнее

Изоляция воздуховодов: двойной стандарт?

Почему наши воздуховоды не имеют лучшей изоляции?

Могу ли я задать несколько вопросов для рассмотрения и сделать несколько сравнений?

Элисон Бэйлз из Energy Vanguard впервые заставил меня задуматься в этом направлении своей прекрасной статьей в блоге на аналогичную тему.

Видите ли, я усердно работал, обслуживая домовладельцев Атланты более двадцати лет (в 1919 году я заново утеплил свой первый чердак).98), а в 2004 году я убежден, что именно Бог дал мне откровение сосредоточиться на улучшении воздуховодов, стоя на чердаке Alpharetta с углом наклона 140 градусов.

В Bird Family Insulation примерно ПОЛОВИНА (50%) наших работ включает в себя улучшение воздуховодов.

Честно говоря, я не могу это выдумать! Воздуховоды на наших чердаках и в подвалах в ужасном состоянии! Каждый день я вижу воздуховоды, которые:

• Сжаты как песочные часы, с тугими лямками.
• Зажаты и скручены вокруг рамы и заполнены U-образными витками.
• Измельченный и протертый.
• Порванный, разорванный или разжеванный.
• Пропитан влагой.
• Едва скреплены лентой.
• Утечка воздуха в соединениях.
• Сращено, соединено, сращено и еще раз сращено.
• Привязан к крыше, температура которой превышает 140 градусов.
• СЛИШКОМ МАЛЕНЬКИЙ размер, особенно воздуховоды возвратного воздуха.

Неисправные системы воздуховодов

И я всегда вижу (вероятно, 75% времени) системы, которым требуется больший поток возвратного воздуха. На самом деле, вчера, на моем третьем приеме, у моего домовладельца на чердаке была установлена ​​3-тонная система кондиционирования, предназначенная для жилого помещения наверху. Эта площадь составляет примерно 1250 кв. футов жилой площади.

В фойе наверху было одно 14-дюймовое центральное вентиляционное отверстие. Мы знаем, что это оборудование предназначено для перемещения 400 кубических футов в минуту на тонну переменного тока. Итак, разве воздуховоды, подключенные к этому 3-тонному оборудованию, не должны быть рассчитаны на пропускную способность 1200 кубических футов в минуту? Тем не менее, есть один одинокий 14-дюймовый гибкий воздуховод для возвратного воздуха. Когда я искал воздушный поток для 14-дюймового гибкого воздуховода, я обнаружил, что максимальный воздушный поток составляет 650 кубических футов в минуту! (Я держу эти таблицы и диаграммы в своем телефоне, чтобы легко и быстро показать их своим домовладельцам).

Я спросил господина домовладельца, «В каких комнатах труднее всего поддерживать комфорт?»

Между прочим, этот простой вопрос добавил так много денег в нашу прибыль просто потому, что очень немногие подрядчики по утеплению ведут такие разговоры с домовладельцами в моем городе!

После короткой беседы с нами обоими на чердаке, он убедил себя, что ему нужно больше, чем несколько дюймов изоляции чердака.

Мы устанавливаем специальные вентиляционные отверстия в каждой из трех спален, а также утепляем чердак до R-40 с помощью нашей полностью боратной целлюлозы.

Бюджеты и улучшения воздуховодов

С этими воздуховодами можно было сделать гораздо больше! Я понимаю… мы все живем в рамках бюджета, и сложно потратить несколько тысяч долларов, чтобы полностью перестроить свой дом, когда у вас нет на это бюджета.

Две недели назад у меня был похожий разговор с домовладельцем Mr & Ms, у которого многодетная семья. Все спальни наверху, а чердак хотели утеплить, потому что… «мы не можем так жить дальше. В двух из этих комнат жарко, а комната для мальчиков над гаражом замерзает от слишком холодного воздуха».

Мой первый вопрос, когда я вернулся с чердака, был простым: «Это твой вечный дом? Это тот дом, в котором ты хочешь растить своих детей?» Ответ был твердым ДА!

Эти воздуховоды были спроектированы вокруг системы распределительных коробок и чрезмерно длинных воздуховодов с воздуховодами малого диаметра… все они прикреплены к огромной 4-тонной машине.

Мой совет им был очень четким: мы собираемся перепроектировать и сбалансировать всю систему воздуховодов наверху, а ПОСЛЕ ЭТОГО я обновлю изоляцию вашего чердака. Фаза 1 и Фаза 2.

Каждое лето в Атланте я измеряю температуру поверхности воздуховодов, подвешенных на этих чердаках. Типично видеть такие числа, как 119 градусов, 128 градусов, в то время как температура чердачной крыши составляет 130 градусов и 140 градусов.

И мы удивляемся, почему из вентиляционных отверстий не поступает холодный воздух.

Когда я измеряю температуру воздуха, выходящего из потолочных вентиляционных отверстий, я часто вижу температуру в диапазоне 60 градусов. Фактически, на прошлой неделе я измерил температуру воздуха, поступающего из приточного вентиляционного отверстия в ванной главной спальни. Было 64 градуса.

Можете себе представить, сколько времени потребуется, чтобы охладить комнату до 74 градусов, если вы используете поток воздуха, который холоднее всего на 10 градусов? Это не ракетостроение!

Покажи мне холодный воздух!

Если мы откроем вашу машину на чердаке, пока работает кондиционер, и проверим температуру воздуха, вы обнаружите, что температура находится в среднем диапазоне 40 градусов.

Кстати, я снял это на видео: https://www.youtube.com/watch?v=BACgM5VnNps

Так что же случилось с моим 20-градусным холодом? Как вы теряете 20 градусов между вашей машиной и потолочным вентиляционным отверстием в вашей спальне, бонусной комнате или главной ванной?

Эта машина и система воздуховодов только, В ЛУЧШЕМ случае, (если система недавняя) изолирована до Р-8. Если вашим воздуховодам 10 и более лет, они имеют изоляцию до R-6 или ниже.

Теперь следуйте за моей логикой относительно изоляции и значений R …

Строящиеся в настоящее время чердаки должны иметь R-38, а наколенники должны иметь R-19.

В настоящее время строящиеся этажи должны иметь R-19.

В настоящее время строящиеся стены должны иметь R-13.

Но воздуховоды на том же чердаке утеплены только до Р-8.

Эта статья была бы слишком длинной, если бы я сравнивал числа «Дельта Т» каждого из этих рейтингов в реальной жизни.

Позвольте мне подогреть ваше любопытство…

Температура переменного тока на машине 45 градусов. Чердак 130 градусов. Это дает нам Delta T 85 градусов.

Если это газовая печь, то температура воздуха в тепловом цикле будет примерно 120 градусов, а на чердаке может быть 40 градусов в холодную январскую полночь. Дельта T составляет 80 градусов.

Таким образом, дельта T 80 градусов является средним значением для наших систем воздуховодов в сезоны охлаждения и отопления. А наши воздуховоды изолированы изоляцией Р-6 или Р-8.

Помните, что Дельта Т – это контраст (изменение или разность) температуры. Итак, этой изоляции R-8 назначена «деталь защиты», чтобы сохранить температуру воздуха БЕЗОПАСНОЙ от разницы температур внутри и снаружи этих хрупких воздуховодов в 80 градусов.

Я не нарочно многословен… Я пытаюсь ответить на ее вопрос, » 901:45 Боб, что случилось с моим 20-градусным холодом?»

Предположим, вам нравится поддерживать в доме температуру 74 градуса летом и 70 градусов зимой.

Наша средняя высокая летняя температура составляет 89 градусов. Мы знаем, что средняя высокая температура на вашем вентилируемом чердаке будет 130 градусов. Зимние температуры на чердаке могут составлять в среднем минимум 40 градусов и максимум 70 и 80 градусов и более.

Вот значения Delta T для нашего образца потолка.

Потолок Delta T: летом 56 градусов, зимой 34 градуса.

И вы должны иметь как минимум изоляцию чердака R-38, а Министерство энергетики США рекомендует R-49 для вашего чердака.

Вот в чем БОЛЬШАЯ ПРОБЛЕМА

Самая высокая дельта T # для чердака из нашего образца приходится на лето и составляет 56 градусов.

Тем не менее, Delta T для воздуховодов в нашем примере составляет 80 градусов.

Наука и здравый смысл подсказывают нам, что чем больше разница температур (Delta T), тем больше требуется теплоизоляции.

Как вы одеваетесь для зимних прогулок на свежем воздухе? В комплекте, да?

Но можно изолировать воздуховоды слабой, анемичной R-6 или R-8 «защитной деталью», и неудивительно, что наши системы отопления и охлаждения не выдерживают, а наши счета выше, чем необходимо.

На вопрос моего домовладельца есть простой ответ: «Ваши воздуховоды переполнены теплом на вашем чердаке, и эта разница в 20 градусов в «потере холодного воздуха» связана с поглощением тепла».

Завершу кое-что из науки 8-го класса: ГОРЯЧОЕ всегда переходит в ХОЛОДНОЕ. Это закон. Это называется 2-й закон термодинамики.

Эти адские летние температуры на вашем чердаке НЕПРЕОДОЛИМО тянутся к вашим холодным воздуховодам. Как муравьи на кусочке шоколадного торта!

А при Delta T 80, защищенном только воздуховодной изоляцией R-6 или R-8, ваши холодные температуры не защищены должным образом. Это война, которую вы проигрываете каждый раз, когда ваши циклы ОВКВ выключаются!

Если система воздуховодов расположена на вентилируемом чердаке, самое быстрое решение проблемы — значительно повысить коэффициент теплопередачи этих воздуховодов. Есть несколько способов добиться этого… и самый быстрый и самый лучший способ – это распылить на систему воздуховодов защитное покрытие из пенопласта с закрытыми ячейками низкого давления.
