Стропильная система мансардной крыши (фото и видео)

Использование мансардной крыши при строительстве пользуется большой популярностью. Для этого существует ряд преимуществ, одно из которых – увеличение жилой площади в доме. Монтаж такой крыши происходит поэтапно. При этом стропильная система мансардной крыши требует к себе повышенного внимания и аккуратности, так как это самый сложный этап работы.

Схема стропильной системы ломанной крыши мансарды.

Что такое мансарда

Мансардой называется жилое помещение чердачного типа. Ее возведение можно осуществлять и на уже построенном здании, не нарушая его основания, а только снимая его старую кровлю. Стропильная система мансарды играет роль каркаса всей крыши. При ее строительстве следует соблюдать некоторые нюансы.

Каркас конструкции мансардной крыши устанавливается на деревянные балки, сечение которых 100х100 мм. Под них обязательно укладывается слой гидроизоляции из рубероида или толя. Наличие балок необходимо в том случае, если перекрытие выполнено из железобетонных плит. Если перекрытие деревянное, то брус не нужен, так как в его качестве выступают балки перекрытия.

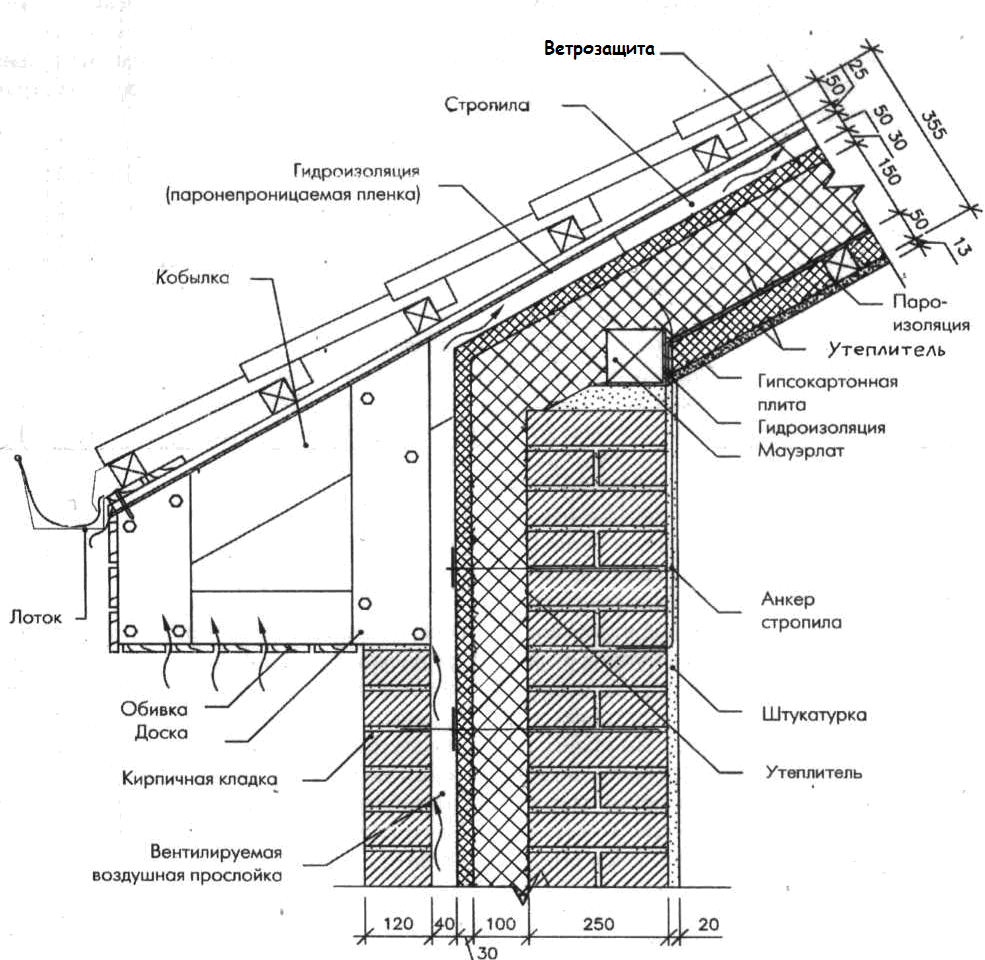

Узлы крепления стропильной системы.

Стропильная система монтируется из древесины хвойных сортов определенной влажности, которая не должна превышать 18%. При этом весь материал должен быть хорошо высушен и ошкурен. Ни в коем случае нельзя использовать для конструкции влажную древесину, так как это может привести в дальнейшем к ее деформации и разрушению самой крыши.

Мансардные крыши могут быть нескольких видов: симметричные или несимметричные, ломаные или треугольные. Их можно установить как на одном уровне, так и двухуровневыми. При строительстве крыши важно правильно выполнить угол ее наклона, который зависит и от климатических условий данной местности, и от материала, которым покрыта кровля.

Угол наклона мансарды не должен превышать 60⁰, так как из-за этого уменьшается ее полезная площадь. И не должен быть менее 30⁰, потому что это может привести к разрушению крыши из-за накопления на ней осадков. При проектировании мансардной крыши для лучшего комфорта следует учитывать размеры жилого помещения.

Для большего удобства высота внутри должна быть не менее 220 см, а ширина 300 см. Независимо от того, какую форму и конструкцию будет иметь система крыши, перед началом работ выполняется и тщательно изучается ее схема.

Вернуться к оглавлению

Установка подстропильной системы

Схемы крепления подкосов.

Потребуется:

• деревянный брус 100х100 мм и 150х100 мм;
• материал для обшивки;
• утеплитель;
• отвес;
• строительный уровень;
• молоток и гвозди;
• болты, скобы;
• антигрибковый септик.

Первым этапом монтажа конструкции мансардной крыши является установка подстропильной системы. Вначале делается разметка для стоек, выполненных из деревянного бруса сечением 100х100 мм, на расстоянии не более 200 см друг от друга. Затем они устанавливаются в одной плоскости на уложенные балки.

Стойки должны стоять строго вертикально, что проверяется при помощи отвеса.

Чтобы исключить их колебание и сдвиг по вертикали, они укрепляются либо раскосами, либо растяжками. Так как вертикальные стойки являются основой для стен мансарды, то их нужно покрыть с двух сторон материалом для обшивки, например, гипсокартоном, фанерой, ДВП и т.д. Далее между обшивочными плитами прокладывается утеплитель. После этого монтируется верхний брус, сечение которого 100х100 мм. Он крепится к стойкам с помощью гвоздей или металлических скоб.

Соединение стропил в коньке.

Следующим этапом работы является установка мауэрлата, к которому впоследствии будет крепиться вся крыша мансарды. Для этого используются доски толщиной не менее 40 мм или деревянный брус, размер которого 150х100 мм. Обработанный противогрибковым средством материал укладывается строго горизонтально на стены при помощи уровня.

Чтобы на мауэрлат не попадала влажность от стен, под доской прокладывается слой гидроизоляции. Фиксация материала со стеной осуществляется при помощи болтов или скоб. Для усиления прочности можно мауэрлат скрепить отожженной проволокой, которая вмонтирована в стену при кладке кирпича.

Вернуться к оглавлению

Установка стропильной системы

Потребуется:

• доска 40-50х150;
• антигрибковый септик;
• шпагат;
• скобы.

Мансарда из висячих стропил.

После этого осуществляется установка стропильных ног, которые можно либо заказать и собрать как конструктор, либо вырезать на земле своими руками по проекту дома. Для этого используются прямые доски без сучков, толщина которых 40-50 мм и ширина 150 мм.

Стропильная конструкция предусматривает шаг, равный 100-120 см, который предварительно размечается на мауэрлате и стропильной раме. Сначала закрепляются крайние стропила к фронту. Затем, чтобы обозначить уровень для установки остальных стропил, натягивается шпагат. По линии края фронта обязательно выравнивается верхняя часть стропил.

Если длина мансардной крыши превышает 7 м, необходимо, чтобы стропильная система была связана с коньковой балкой. Если длина меньше, то коньковая балка не устанавливается. При этом стропила соединяются с помощью растяжек, которые впоследствии при внутренней отделке мансарды могут функционировать в качестве потолочных балок. В зимний период данные растяжки будут принимать на себя часть нагрузки от осадков.

Виды стропильных систем крыш.

После того как стропильная система полностью смонтирована, выполняется установка обрешетки. Для большей прочности и надежности все узлы мансардной крыши следует зафиксировать скобами и обожженной проволокой. Прежде чем приступить к отделке потолка и стен чердачного помещения, нужно осуществить укладку гидробарьера, проложить слой паро- и теплоизоляции.

Если конструкция крыши предусматривает монтаж окон, то во время установки стропил производится закладка оконных проемов. В дальнейшем к ним будут монтироваться оконные рамы. В том случае, если стропильная система установлена поэтапно и внимательно, мансардная крыша прослужит долгие годы и будет украшать дом.

Вернуться к оглавлению

Виды стропильной системы

Потребуется:

• материал для стропил;
• лежень;
• топор;
• анкерные соединения.

Соединение стропил.

Монтаж стропильной системы крыши для мансарды можно осуществить несколькими способами. Во-первых, его можно провести с использованием наслонных и висячих стропил. Наслонные стропила, расположенные на нижнем скате, выполняются в виде прямоугольного треугольника.

Для большей устойчивости к различным нагрузкам в верхней и нижней части стропил применяются схватки. На висячие стропила монтируются верхние скаты крыши. При этом их затяжка применяется для подвески потолка. Чтобы в дальнейшем избежать ее прогиба, необходимо затяжку подвесить на бабку. Для усиления фиксации стропила верхних скатов можно дополнительно закрепить подкосами, бабками, ригелями.

На нижних скатах стропила можно смотировать либо с подкосами, либо без них. Их стойки должны иметь опору на перекрытие, а нижняя часть стропильных ног должна опираться на мауэрлат. Если перекрытия железобетонные, то необходимо проложить лежень для опоры стоек. На ровную поверхность перекрытий он ложится прямо на гидроизоляционный слой, в другом случае – на выравнивающие прокладки. При деревянных перекрытиях в балку требуется выполнить врезку.

Во-вторых, конструкцию мансарды можно выполнить с нижним упором стропил за внешней стеной. В этом случае монтаж систем крыши проводится с применением балок. В данном способе под стропила необходимо сделать подкос, а стойки нужно врезать в деревянные балки перекрытия. При этом глубина врезания должна быть меньше 1/3 сечения самой балки.

Так как нижние стропила рассчитываются на сжатие, то их необходимо дополнительно закрепить проволочными скрутками и анкерными соединениями. Далее в местах пересечений подкосов и стропильных ног монтируются стойки, нижний конец которых упирается в балку перекрытий над внешней стеной.

Для придания дополнительной устойчивости крыше у нижних скатов связываются с помощью схваток наслонные стропила, а у висячих стропил на верхних скатах монтируются опорные бруски в нижней части затяжки. В этих двух вариантах стропильная система выполняется следующим образом: сначала ставятся стойки, на которые впоследствии кладутся прогоны, а затем производится сборка висячих стропил для верхних скатов.

В-третьих, мансардную крышу можно установить из наслонных стропил. В этом случае стропила нижних скатов монтируются также, как в двух первых вариантах. При этом верхняя схватка, выступающая в качестве опорной балки под стойки наслонных стропил верхних скатов, должна выполняться из древесины большого сечения.

На нижних скатах при наличии на стойках или фронтонах бокового прогона верхний конец стропил будет делать опору на него. Если он отсутствует, то тогда опора будет делаться непосредственно на стойки. На нижних скатах опора низа стропил осуществляется на балки перекрытий. В данном случае конструкция стропильной системы крыши мансарды монтируется в определенной последовательности: первым делом собирается П-образный каркас, на который затем устанавливаются прогоны.

Мансардная крыша: узлы и конструкция

Мансарду можно оборудовать под любой конфигурацией крыши, но эффективность использования полезной площади будет различной (рис. 1).

Рис. 1 Использование полезной площади в мансардных помещениях:

1 — ограничения полезной площади при прямой крыше; 2 — увеличение полезной площади при ломаной крыше; 3 — неиспользуемые площади; А — соотношение используемой и неиспользуемой площади при ломаной крыше; Б — увеличение используемой площади при четырехщипцовой конструкции крыши.

Геометрические формы мансард могут быть различными: иметь треугольный или ломаный силуэт, быть симметричными и несимметричными, располагаться по всей ширине здания или только по одну сторону от его продольной оси. По отношению к наружным стенам мансарды могут располагаться в створе (рис. 2) или выходить за их границы.

Рис. 2 Сложный четырехскатный каркас крыши, позволяющий создать в мансарде четыре хорошо освещаемых помещения

Наружные стены мансард могут быть утепленными или полностью, или только в границах отапливаемых помещений с устройством в последних наклонных, ломанных или плоских потолков. Выбор строительной архитектурной системы мансардного этажа в той или иной степени предусматривает использование максимально легких конструкций и материалов.

Во-первых, это облегчит их транспортировку к месту монтажа, а во-вторых, снизится нагрузка на несущие конструкции здания-основы. При проектировании мансарды необходимо учитывать следующие моменты:

• конструктивную схему, материал ограждающих конструкций и деталей мансарды определяют с учетом единства конструкции и архитектурных форм здания-основы
• особое значение имеют форма и габариты помещений, выбор светопрозрачного ограждения (вертикальных или наклонных окон), их размещение с учетом интерьера и во взаимосвязи с архитектурным обликом здания
• выбор планировочного варианта мансарды необходимо осуществлять, исходя из планировки здания-основы
• мансарды с крутоуклонной крышей требуют особого подхода к выбору кровельного материала, к обеспечению теплозащиты, герметизации и гидроизоляции

В подстропильном пространстве, образованном наклонными плоскостями крыши, неизбежно образуются «мертвые зоны» (боковины), непригодные для жилья. Эти зоны при правильном проектировании с успехом можно использовать под различные бытовые нужды (кладовые, встроенные шкафы и т.п.). Образуют эти зоны, устанавливая вертикальные стены, уменьшающие полезную площадь мансарды (рис. 3).

Рис. 3 Каркас боковых стен мансард:

1 — напольный брус; 2 — стропило; 3 — опорный брус, формирующий зону, которую можно использовать под бытовые нужды; 4 — балка перекрытия; 5 — привальный брус.

Но при этом следует помнить, что площадь любого эксплуатируемого помещения мансарды не должна быть меньше 7 м2 с соотношением высоты к площади пола 1:2. Мансардные крыши с ломаным скатом (рис. 4) устраивают в том случае, если габариты мансарды трудно вписать в треугольную форму.

Рис. 4 Ломаная мансардная крыша и ее основные узлы

Такой конструктивный прием позволяет уменьшить площадь «мертвых зон» в подстропильном пространстве и наиболее полно использовать полезную площадь чердака. Однако монтажная схема ломаной мансардной крыши несколько сложнее и расходы на ее сооружение не всегда оправданы. Дело в том, что при соблюдении определенных пропорций дома высота потолков в мансардном этаже с ломаной крышей получается несколько заниженной.

Кроме того, под ломаной крышей может теряться много полезной площади чердака. В тоже время стены с наклоном к полу дают расширенные дизайнерские возможности и позволяют уйти от классического «кубизма» помещений.

В домах со средней несущей стеной крышу над мансардой тоже делают на основе стропильной фермы. Ее нижний пояс, имеющий опору в центре нагрузки, может быть более легким. Затяжками такой фермы служат балки межэтажного перекрытия.

Высота жилых помещений в мансардном этаже в чистом виде должна составлять не менее 2,5 м, при этом в жилую площадь могут включаться и участки помещений с меньшей высотой. В соответствии со СНиП 2.08.01-89 площади мансардных помещений, пригодные для проживания, могут быть с высотой узкой части наклонного потолка 1,5 м при наклоне 300 к горизонту, 1,1м — при наклоне 450 и 0,5 метра при наклоне 600 и более.

Срок службы крыши

Каждый хочет, чтобы его крыша оставалась в отличном состоянии как можно дольше. Но есть так много факторов, которые могут повлиять на срок службы вашей кровли. Различные крыши по-разному взаимодействуют с окружающей средой. Ниже приведены некоторые распространенные типы крыш и то, как долго каждый из них может прослужить вам.

Двускатная крыша

https://flic.kr/p/8n124s

Двускатные крыши являются одними из самых распространенных и популярных крыш в стране. Их треугольные формы прекрасно смотрятся и легко узнаваемы, но у всего есть свои плюсы и минусы, и эти крыши не исключение. Хотя они выглядят великолепно, они не очень хорошо переносят воздействие сильного ветра. Итак, если вы живете где-то с сильным ветром, вы можете рассмотреть другой тип крыши.
Одним из лучших аспектов этой крыши является тот факт, что снег и дождь так легко соскальзывают. Это делает их хорошо приспособленными для районов с большим количеством осадков. Это также означает, что влага не будет задерживаться на крыше и не вызовет ее внутренних повреждений. Это поможет кровле прослужить дольше. Если вы используете металлическую черепицу на своей металлической крыше, ожидаемый срок службы составляет около 50 лет. Эта цифра будет ниже с другими типами черепицы.

Шатровая крыша

Шатровые крыши имеют четыре наклонных стороны и также являются довольно распространенным вариантом кровли. Стороны сходятся на вершине, образуя длинный гребень вдоль вершины. Эта структура делает их очень прочными, потому что на них не так легко воздействует сильный ветер, как на двускатные крыши. Отсутствие плоских частей на крыше также означает, что вода и снег не будут собираться и стоять на них.
Как и двускатные крыши, их делают еще прочнее, если использовать стальную черепицу. Они могут прослужить от 40 до 50 лет, если за ними ухаживать и проводить надлежащее техническое обслуживание. В районах с сильным ветром они прослужат дольше и останутся в лучшей форме, чем двускатные крыши. Дополнительные швы, добавленные к крыше во время строительства, также могут значительно снизить вероятность утечки воды.

Мансардная крыша

https://flic.kr/p/ofMS7F

Низкая крыша имеет два ската. Первый имеет небольшой наклон, а второй намного круче. Они очень хороши для создания дополнительного жилого пространства внутри дома. Но, с другой стороны, они не очень хорошо справляются со снегопадом. Они также могут стоить дороже людям, строящим новый дом, потому что они не так распространены, как другие типы крыш.
Если ваша мансардная крыша оборудована для защиты от снега и дождя, она может прослужить до века. На этих крышах часто используется медь, потому что она хорошо противостоит некоторым повреждениям, вызванным сильным снегом и дождями. Но асфальт столько не протянет. На мансардных крышах он служит от 20 до 30 лет.

Плоская крыша

https://flic.kr/p/bDFXHA

Плоские крыши говорят сами за себя, но то, что они выглядят плоскими, не означает, что они таковыми являются. Небольшой уклон позволяет воде стекать с крыши немного легче. Одним из основных преимуществ плоской крыши является пространство, которое она создает на вершине здания, что упрощает осмотр. Они также, как правило, намного дешевле в установке и обслуживании.
Одним из недостатков плоской крыши является тот факт, что протечки случаются гораздо чаще. Так как уклон очень небольшой, вода не стекает так легко, как с других более крутых крыш. Также важно чаще осматривать и перекрашивать плоскую крышу, чем наклонную. Итак, если вы живете в районе, где много сильных дождей, то такая крыша не прослужит долго, прежде чем ее нужно будет починить или заменить. В очень теплом и сухом климате они могут прослужить от 20 до 30 лет.

Крыша-бабочка

https://flic.kr/p/J5ZSq

Крыши-бабочки встречаются на современных объектах и ​​имеют V-образную форму, как два крыла бабочки. Это означает, что в середине крыши создается ложбина. Они, как правило, используются и в экологически чистых домах. Это потому, что зимой они могут снизить счета за отопление. И они облегчают отток воды.
Эти крыши, как правило, используют лучшие современные материалы, потому что они устанавливаются в современных домах. Это означает, что они, как ожидается, прослужат еще много-много десятилетий. А поскольку вода так легко стекает с крыши, они могут справиться с проливными дождями в любое время года. Это означает, что утечки и повреждения водой не будут проблемой.
Если вы не заботитесь о своей крыше должным образом, вы можете сократить годы ее жизни. Важно поддерживать вашу крышу с надлежащим ремонтом, когда они необходимы. Able Roof имеет более чем 30-летний опыт работы и гордится тем, что является кровельной компанией номер один в Центральном Огайо. Мы предлагаем бесплатную оценку и пожизненную гарантию. Защитите свой дом и позвоните в Able Roof для доказательства по телефону (444-roof).

Рекомендации по применению битумной черепицы на крутых склонах и мансардных конструкциях – Ассоциация производителей битумных кровель (ARMA)

Асфальтовая черепица на склонах больше 21-12

Определяет максимальный уклон для обычной укладки гонта и предлагает различные способы укладки для уклонов выше этого максимума.

За последние несколько лет тенденции архитектурного дизайна привели к радикальным отклонениям от общепринятых концепций кровли. Уклоны крыш, особенно в мансардном исполнении, увеличены до такой степени, что необходимы специальные методы нанесения. К сожалению, чрезмерные уклоны снижают эффективность заводских самоклеящихся клеев, особенно в более холодных или затененных местах.

В некоторых случаях возникали проблемы при укладке битумной черепицы обычными методами на системы с очень крутыми склонами. Эти проблемы были вызваны не слабостью или дефектом продукта, а обычными ограничениями при установке.

Максимальный уклон, который считается подходящим для укладки обычной черепицы, составляет 45 градусов (или 12 дюймов на фут). Если уклон крыши превышает это ограничение, черепицу следует укладывать следующим рекомендуемым методом в соответствии со стандартом ASTM D4586:

• Прикрепите черепицу к настилу крыши с помощью крепежных деталей, рекомендованных производителем кровли. Эти рекомендации могут потребовать до шести креплений на гонт.
• В местах, равных размеру четверти, под все выступы гонта сразу после укладки необходимо нанести быстросхватывающийся битумный клей. Для черепицы с тремя выступами под каждым выступом необходимо по две капли цемента. Для черепицы без выреза требуется четыре пятна цемента.
• Обеспечьте надлежащую вентиляцию проточного воздушного пространства, чтобы предотвратить попадание влажного воздуха за обшивку.
