В кессоне конденсат что делать: Конденсат в кессоне — что делать, как избавиться: tvin270584 — LiveJournal

admin

Содержание

Конденсат в кессоне — что делать, как избавиться: tvin270584 — LiveJournal

Конденсат в кессоне – явление часто встречающееся и крайне серьезное. Последствия его могут быть весьма серьезными, приводя к выходу из строя оборудования, деформации, появлению трещин и коррозионных очагов на металле. В статье мастер сантехник расскажет, как избавиться от сырости в кессоне, что необходимо предпринять, для того, чтобы не было этой «болезни».

Причины, приводящие к образованию конденсата в кессоне

Температурные перепады способствуют образованию на внутренних частях свода влажных частиц. Наиболее часто они возникают в зимнее время, когда земля отдает тепло, увлажняя воздух. Появление конденсата в кессоне говорит о проблемах – недостаточными гидроизоляцией и герметичностью помещения. Нарушением герметичности страдают люки и сварные швы, иногда – соединительная часть конструкции. Так же конденсат в кессоне может появиться из-за в неудачно подобранного вентиляционного оборудования.

Материалы для обустройства скважин

Для скважин используют железобетонные, металлические или пластиковые камеры.

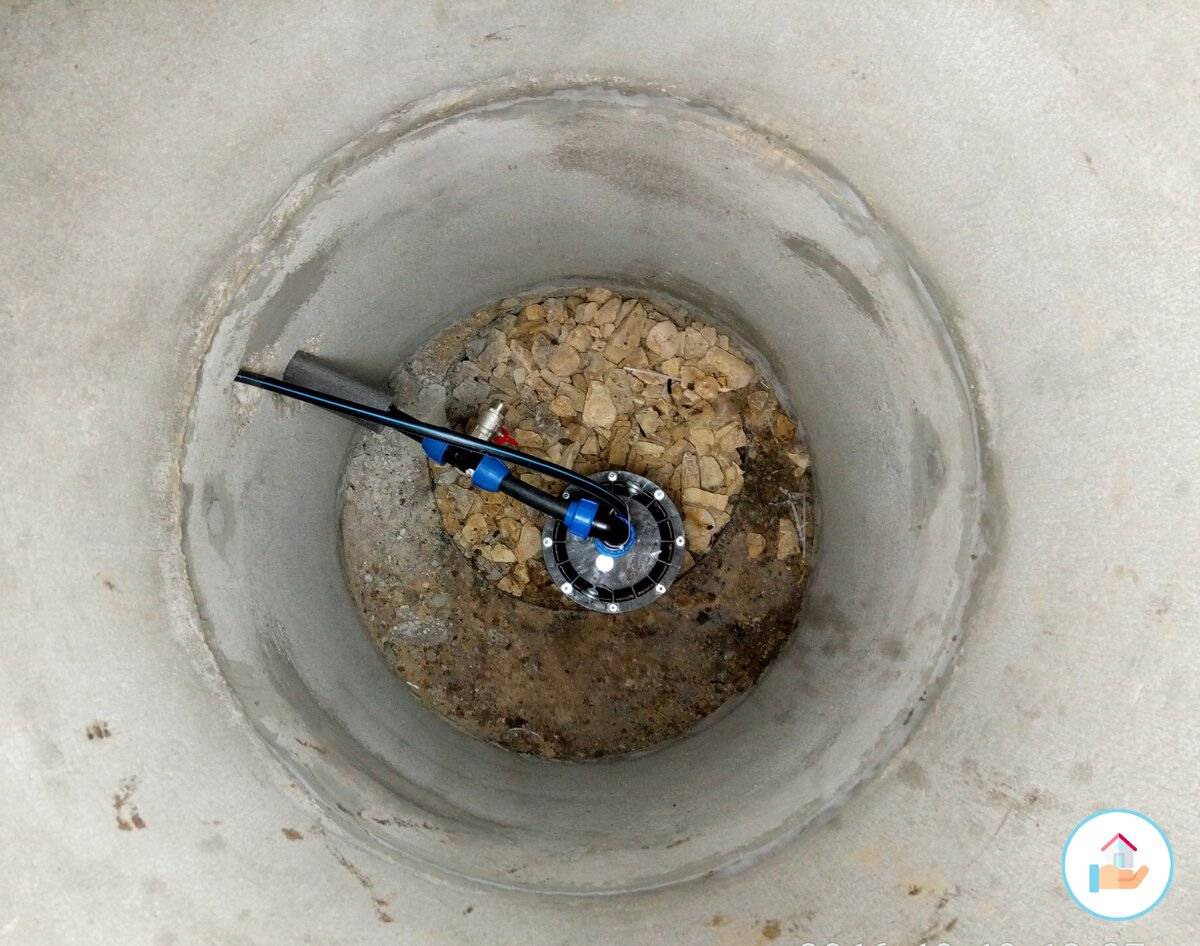

Железобетон

Самый дорогой вариант монтажа рабочих камер. Используются ЖБИ кольца, толщина стен которых находится в диапазоне 10-15 см. В теплом климате дополнительной изоляции для них не нужно. В холодных регионах колодцы над скважинами требуют утепления, чтобы избежать появления конденсата в кессоне.

Конструкция, собранная из железобетонных конструктивных элементов с крышкой сверху, является наиболее распространенной. Этому способствует высокая скорость и простота монтажа, долговечность эксплуатации. Хорошо гидроизолированный бетон прослужит много десятков лет. Основной недостаток заключается в необходимости работы тяжелой спецтехники. Некоторую трудность может представлять высокие требования к тщательности заделки швов цементным раствором.

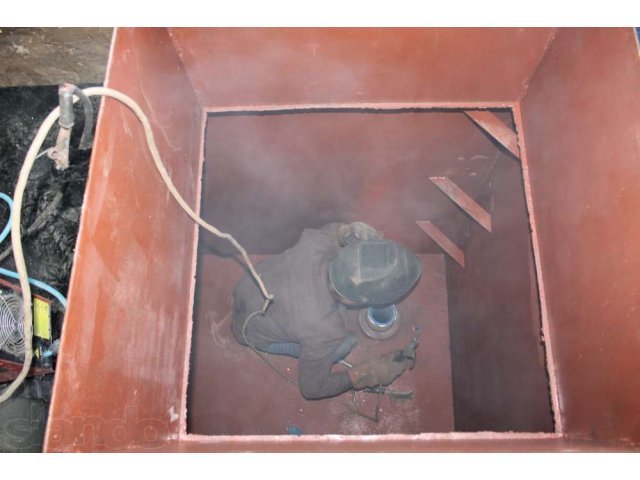

Сталь

Металлическое изделие имеет отличную теплопроводность. Утепление монтируется на некотором расстоянии от заглубленной в землю камеры, расположенной вокруг верхней части обсадной колонны. В ходе работы создаются вентиляционные зазоры, улучшающие теплоизоляцию. Сооружение обвязывается сеткой или проволокой, на которые накладывается утеплитель.

Стальные конструкции бывают собранные на каркасе и сваренные из цельнометаллических листов. Второй вариант проще в исполнении, но имеет меньшие ребра жесткости, и, соответственно, меньший вес. Стоимость таких изделий довольно дорога.

Установка производится быстро, за один раз. Плюсом является сопротивление морозному пучению, что актуально для участков, где наблюдается высокий уровень грунтовых вод.

Пластик

Материал дает максимально качественную герметизацию и считается самым практичным в использовании. Модели предусматривают полочки для укладки теплоизоляции. Если их нет, утеплительные материалы фиксируется проволокой. Основное условие – они обязаны быть непроницаемыми для воды. Улучшить защитные функции можно, лишь перекрыв проникновение холодных воздушных потоков и осадков.

Пластиковые камеры появились недавно, но уже зарекомендовали себя как технологичные, влагостойкие, имеющие малый вес и легкие в установке. Бывают цельнолитые, сварные и сборные. Основным достоинством и недостатком является малый вес. В холода пластмассовая конструкция выдавливается из земли под воздействием морозного пучения. Поэтому ее рекомендуется устанавливать в регионах со средним и низким уровнями грунтовых вод.

Как избежать конденсата в кессоне

При обнаружении капелек воды на своде необходимо найти причину, по которой конденсат в кессоне выявляется, и лишь затем убрать жидкость. В идеале внутреннее помещение должно быть абсолютно сухим!

Установить причину сложно, т.к. вся система расположена под землей. Лучше до начала работ грамотно выбрать и установить конструкцию, это наиболее адекватный способ избежать появления конденсата в кессоне.

Время от времени помещение надлежит обслуживать и чистить. В ходе обслуживания внимательно следует проверять работоспособность вентиляции, прочищая ее. За счет притока воздуха влага уйдет самостоятельно.

Виды вентиляции кессона

Вентиляция кессона может быть естественной и принудительной. Первый ее вид строится на принципе разницы температур, а для второго необходимо дополнительное оборудование для создания притока воздуха.

Естественная вентиляция

Главное достоинство такой системы это ее простота. Т.к. за основу взяты естественные атмосферные процессы, то отпадает необходимость в использовании электрического оборудования. Впрочем, не все так гладко.

Достоинства:

  • Дешевизна;
  • Простота изготовления.

Недостатки:

  • Плохо работает в теплое время года, т.к. нет достаточного перепада температуры нужного для нормальной циркуляции воздуха;
  • Сильные ветра могут задувать вентиляционную трубу;
  • Зимой в вентиляционном канале появляется иней. А это, во-первых, снижает КПД системы, а во-вторых, ведет к появлению сырости.

Таким образом, естественная вытяжка, может не всегда справляться со своими функциями.

Для нормального функционирования системы вентиляции, требуется две трубы. Одна вытяжная, вторая приточная. Трубы могут быть из любого водостойкого материала, например, металлические или пластиковые. Легче всего работать с пластиковыми трубами.

Как правильно делать естественную вентиляцию:

  • Приточная и вытяжная трубы, должны располагаться в разных углах кессона;
  • Приточная труба опускается как можно ниже к полу, обычно она не доходит до него на 15-20 см. Отверстие нужно закрыть решеткой – это защитит ее от проникновения мышей и крыс;
  • В обеих трубах можно сделать небольшие лючки для быстрой очистки в случае засорения;
  • Низ вытяжной трубы поднимается под самый потолок – чем выше, тем лучше. Это делается из-за того, что теплый воздух собирается вверху;
  • Снаружи, приточный канал выводится на высоте 40-50 см от земли, отверстие также закрывается мелкой решеткой;
  • Вытяжной канал должен пройти через гараж и подняться над крышей минимум на 70-100 см. Если опустить трубу ниже – она будет задуваться ветром;
  • Для защиты от атмосферных осадков и ветра, на верх канала надевается козырек или дефлектор.

Для борьбы с инеем, который может возникать в зимнее время, трубу желательно утеплить. Больших затрат это за собой не повлечет, а эффект будет положительный. Еще один важный момент – в обеих трубах должны быть установлены заслонки. Это важно для зимнего времени, т.к. при большом потоке морозного воздуха, температура в кессоне может снизиться до минусовой. А с помощью задвижек, легко регулировать объем поступающего воздуха, а соответственно и температуру внутри кессона.

Принудительная вентиляция кессона

Фактически, схема принудительной вентиляции ничем не отличается от естественной. Она включает в себя:

  • Приточный канал;
  • Вытяжной канал;
  • Электрически вентилятор, который устанавливается на край вытяжной трубы.

За счет вентилятора происходит более эффективный воздухообмен, что положительно сказывается на микроклимате в кессоне.

Принудительную вентиляционную систему можно автоматизировать. Для этого потребуется контроллер, датчик температуры и влажности. Если их подсоединить к вентилятору, то можно организовать автоматическое включение при достижении заданной влажности и температуры.

Если пойти дальше, то при помощи контроллера можно организовать закрытие и открытие заслонок. Для этого понадобится небольшой двигатель, например от дворников для автомобиля и некоторые знания в области электроники.

Решая, как сделать вентиляцию в кессоне, нужно понимать, что принудительная система гораздо эффективнее естественной. А затраты увеличиваются лишь на приобретение вентилятора и электрического кабеля.

Монтаж принудительной вентиляции в кессоне

Вообще, принудительная вентиляция делается двух видов:

  • Вентилятор ставится только на вытяжную трубу.
  • Вентиляторы ставятся в обе трубы.

Второй вариант подходит для помещений площадью более 40 м2, т. е. для обычного кессона нет смысла его использовать. Тем более, такая система сложнее и затратнее.

Как правильно делать принудительную систему:

  • Для организации вентиляции используются либо канальные, либо осевые вентиляторы;
  • Мощность устройства подбирается в соответствии с площадью кессона;
  • Напряжение оборудования не должно превышать 36 В и иметь высокий класс защиты от влаги. Поэтому подключение предполагает соответствующий трансформатор, либо блок питания;
  • Вентилятор подключается таким образом, чтобы он выдувал воздух в вытяжной канал, а не наоборот.

Проще всего делать вентиляцию при помощи специальных канальных или осевых вентиляторов. Их гораздо проще монтировать, т.к. они изначально рассчитаны на использование в вытяжных системах.

Монтаж вентиляторов разных типов:

  • Канальный вентилятор устанавливается прямо в трубу. Он может работать как в горизонтальном, так и в вертикальном положении. Плюс этих устройств в том, что они имеют хорошую защиту от влаги, поэтому для них не страшен конденсат;
  • Для осевых устройств желательно сделать дополнительное колено, чтобы он работал в горизонтальном положении;
  • Для борьбы с конденсатом, в нижней части колена, нужно предусмотреть капельный слив жидкости – иначе вода попадет на корпус устройства.
  • Если используется осевой вентилятор без кожуха, его придется сделать своими руками. Для этого подойдет пластиковая бутылка на 5 литров;
  • Она разрезается на две части, в дне делается отверстие под диаметр вытяжной трубы, на вентилятор наматывается уплотнитель и он вставляется внутрь. После этого, две половинки бутылки соединяются и заматываются скотчем;
  • Место соединения бутылки с трубой хорошо герметизируется, иначе воздух будет выдуваться через щели и КПД системы получится низким;
  • Если система не автоматизируется, ее придется включать вручную.

Таким образом, зная, как правильно устроена система вентиляции кессона, ее можно без проблем сделать своими руками. Тем более, это не затратно, и не сложно в техническом плане.

Видео

В сюжете — Скважина на участке: вентиляция колодца и наружное обустройство

В сюжете — Изготовление кессона для скважины

Заключение

Система вентиляции в кессоне — необходимая вещь, которая поможет поддерживать внутри правильный микроклимат и сохранять оборудование. Если изучить конструкцию и принцип работы вентиляционных систем, то можно создать ее своими руками без каких-либо затруднений. А естественная она будет или принудительная, выбирает сам хозяин. Второй вариант, конечно же, более удачный, но все зависит от условий и возможностей хозяина.

В продолжение темы посмотрите также наш обзор Грунтовые воды в подвале — как избавиться

Источник

https://santekhnik-moskva.blogspot.com/2021/10/Kondensat-v-kessone.html

Как избавиться от конденсата в железном кессоне?

Кессон — это заглубленная полость, сделанная из металла, бетона или пластика, в которой установлено оборудование, обслуживающее скважину. Большинство потребителей используют получившееся помещение в качестве погреба. Хотя эта полость монтируется над скважиной, есть много случаев, когда образуется конденсат в кессоне, что может привести к развитию сырости, коррозии металлического покрытия, выходу из строя оборудования.

Почему в кессоне появилась вода

Капли жидкости на потолке и стенах помещения появляются под воздействием различных факторов.

Чаще всего это происходит по следующим причинам:

  • неправильно смонтирована конструкция из металла;
  • нарушена герметизация внешнего контура;
  • вода в кессоне скважины появилась из-за некачественной гидроизоляции;
  • неправильно выбрана схема вентиляции, поэтому происходит застой воздуха в помещении.

После того как установлена причина появления влаги, рекомендуется срочно начать работы по устранению протечки.

Что делать, если в кессоне конденсат

Методика ремонта полностью зависит от материала, из которого собрана емкость. Если она изготовлена из пластика, то никаких работ, кроме обтирки потолка и стен помещения сухой тряпкой, делать не придется.

Один из методов: зажигается свеча и ставится под вентиляционную трубу; исходящее от нее тепло ускорит циркуляцию.

Избавиться от конденсата в железном кессоне или стальной конструкции гораздо сложнее. Для того чтобы устранить течь, надо вначале снизить уровень воды в помещении.

Для работ понадобятся следующие материалы:

  • битум, чтобы заново гидроизолировать весь объем;
  • стальные листы (толщина 4 мм), чтобы заделать обнаруженное отверстие;
  • грунтовка.

Работы производят в следующем порядке:

  1. Если в емкости нет вентиляционных каналов, то их нужно обязательно проложить. Если они есть, то рекомендуется их тщательно прочистить. Тогда конденсат будет свободно выходить, а не скапливаться в помещении.
  2. Устранить протечку (трещину или свищ) можно, закрыв щель стальным листом или замазав ее специальной пастой (холодной сваркой). В первом случае применяется сварочный аппарат, а во втором — купленный в магазине автозапчастей или на рынке комплект. Затем обработанную зону покрывают гидроизоляцией и грунтовкой с внутренней стороны.
  3. Ремонт заканчивают нанесением битума на внешнюю часть помещения.

В бетонном или кирпичном каркасе сырость появляется из-за дождей. Такие емкости нужно подвергнуть железнению. Стальные конструкции могут сильно проржаветь из-за воздействия дождя. В таком случае их надо полностью заменить, иначе сырость невозможно устранить.

Что делать, чтобы не понадобилось откапывать кессон

Чтобы не выкапывать из земли железные или бетонные трубы, необходимо провести работы с учетом характеристик материала, из которого они изготовлены. Во всех случаях обязательно сливают воду из кессона, иначе невозможно будет производить ремонтные работы.

Если течь обнаружена на нижних уровнях помещения, то можно не применять сварочное оборудование. Устранить проблему рекомендуется бетонированием дна кессона и наложением на него нового слоя гидроизоляции. Такой метод быстро устраняет сырость.

Когда поврежден верхний уровень в конструкции из металла, применяют стальную латку, которую накладывают на щель. Такие работы производятся изнутри помещения. Для этого владелец скважины может вызвать сварщика или (если умеет и имеет оборудование) сам выполнить работу.

Если обнаружена небольшая щель, то ее заделывают при помощи холодной сварки. Похожая на пластилин масса вводится непосредственно в трещину, а затем размазывается, закрывая проход влаге. После застывания она каменеет, что не дает конденсату просочиться внутрь кессона.

Практический пример | Круглосуточный мониторинг и управление водой

ПРИМЕРЫ

Надежность
Круглосуточное решение
для пластовой воды
Мониторинг и управление

Клиент искал замену уровнемера для восстановления автоматического контроля уровня в рабочем режиме для своего кессона с опасным открытым дренажем (HOD).
Компания Rocsole проанализировала ситуацию и успешно внедрила свою инновационную электротомографическую технологию для мониторинга пластовой воды.

Некоторые факты для контекста

КЛИЕНТ

Клиентом была совместная операционная компания, которой было поручено
разведка, разработка и добыча природного
газовые ресурсы, расположенные к северо-западу от штата Сабах, Малайзия.

ЗАИНТЕРЕСОВАННЫЕ СТОРОНЫ

Консорциум местных
и международные нефтяные компании
участвует здесь.

ОСНОВА ПРОЕКТА

Объект представляет собой морскую платформу, рассчитанную на переработку до:

— 825 миллионов стандартных кубических футов в сутки природного газа,
— 80 000 баррелей сырой нефти и
— 22 000 баррелей конденсата

в сутки.

С серьезной приверженностью клиентов к воде
управление качеством, сброс жидкостей имел
ведется тщательный мониторинг во избежание сброса в море углеводородов, особенно жидкостей, образующихся при очистке попутно-добываемой воды.

The Challenge

В данном случае кессон HOD (Hazardous Open Drain) собирал дренажные жидкости из различных дренажных точек на платформе, включая углеводородные жидкости вместе с водой. Кроме того, в этот кессон также поступал конденсат из барабанов гидрозатвора и нефтесодержащая пластовая вода из других кессонов. При неправильном управлении сброс нефтепродуктов в море может представлять опасность для окружающей среды.

Необходимость

Клиент искал решение с надежным датчиком уровня для регулярного контроля откачки углеводородных флюидов из кессона ГРП для предотвращения:

  • выноса углеводородов в море с образованием пены результат, а также
  • непреднамеренное нарушение правил сброса пределов нефти
  • ущерб окружающей среде и дикой природе.

Пластовая вода круглосуточно и без выходных
Решение для мониторинга и управления

После тщательного анализа всей ситуации компания Rocsole предложила Rocsole LiquiDetect с 3,5-метровым датчиком для этого индивидуального применения.

Датчик крепится к 14-метровому соединительному кабелю от монтажного фланца к датчику для контроля границы раздела нефть-вода на глубине 14-16 метров от верха кессона.
В измерительную систему включена визуализация в режиме реального времени для визуализации ситуации с жидкостями внутри кессона.

Теперь насос автоматически управляется системой ROCSOLE LiquiDetect.

Некоторые интересные детали

Сигнал отправляется на насос
через клиентскую DCS.

Соединение между LiquiDetect и клиентской РСУ устанавливается с помощью Modbus.

Запуск насоса теперь инициирует забор углеводородных жидкостей из кессона. Разумеется, насос нужно останавливать, как только уровень углеводородов становится низким, чтобы предотвратить попадание воды в приемный сепаратор.

Теперь этим занимается полностью автоматическая система LiquiDetect, работающая круглосуточно и без выходных, от Rocsole.

Проблемы с пластовой водой в морских условиях:

3 способа их преодоления

Кессон HOD подвергается динамическим нагрузкам, в основном из-за движения волн, поэтому система LiquiDetect внутри кессона требует более высокой механической прочности. Адаптация уже высоконадежной системы к условиям, в которых она должна работать, является частью ее успеха, поэтому команда экспертов Rocsole предложила следующие настройки:

Таким образом, Rocsole LiquiDetect был усовершенствован: система LiquiDetect была настроена
так что каждая секция электрода в датчике механически заблокирована, чтобы противостоять большей внешней силе.

Для создания более прочного и
Для более надежного соединения кабель между датчиком и монтажным фланцем был закреплен с помощью титанового троса.

И последнее, но не менее важное: вся система LiquiDetect была изготовлена ​​из дуплексного материала, идеально подходящего для морской среды.

Все покрыто?

Да, действительно.

Простая интеграция

Интеграция с РСУ клиента
было завершено легко. Он был установлен
и вводиться в эксплуатацию дистанционно.

Снижение профессиональных рисков

Итак, теперь новая система Rocsole LiquiDetect в HOD Caisson снижает профессиональные риски за счет уменьшения воздействия h3S во время ручного отбора проб. Производительность увеличилась за счет меньшего или полного отсутствия ручного отбора проб.

Международное соответствие

Rocsole LiquiDetect соответствует
международные сертификаты, а также
в качестве конкретных требований клиента.

Больше никакого загрязнения

И последнее, но не менее важное: клиент по-прежнему поддерживает
их обязательства по охране окружающей среды без сброса углеводородных флюидов в море.

Надежная пластовая вода
Решение для управления
by Rocsole

Электрическая томография Rocsole, использующая как электропроводность, так и диэлектрическую проницаемость, оказалась безупречным решением для этого кессона HOD, особенно после небольшой настройки, чтобы убедиться, что решение является устойчиво надежным.
Даже изменения солености и вариации химических обработок в водной фазе не влияют на надежность измерений в режиме 24/7.

С помощью системы Rocsole LiquiDetect команда Rocsole снова смогла помочь другому клиенту «видеть дальше», выполнив свои обязательства:
