Вентзазор в каркасном доме снаружи для стен: нужен ли он

Вентзазор в каркасном доме часто вызывает много вопросов у хозяев при самостоятельном утеплении своего жилья. Вентиляционный зазор – это свободное пространство между облицовкой и стеной здания. Главный вопрос, зачем его вообще необходимо делать и можно ли обойтись без него.

• 1 Для чего в жилых домах каркасной конструкции обустраивают вентиляционные зазоры
• 2 Расположение вентиляционного зазора
• 3 Вентиляционный зазор
  • 3.1 Вентзазор под ветрозащитой
  • 3.2 Вентзазор перед ветрозащитой
• 4 Обустройство вентиляционных зазоров в домах каркасной конструкции

Для чего в жилых домах каркасной конструкции обустраивают вентиляционные зазоры

Стены каркасных зданий возводят с вентиляционными (воздушными) зазорами. Т.е. между слоем гидроизоляции основания и облицовочным материалом оставляется небольшое пространство для свободного перемещения воздушного потока.

В качестве изоляционного материала используют нетканые материалы, часто специальную пленку «Tyvek». Необходимый зазор получают с помощью набивки вертикальных брусков сверху ветрозащитной мембраны. Затем к этим брускам крепят выбранный облицовочный материал, например, деревянные панели, пластиковую вагонку или прочий отделочный материал.

Но многие частные застройщики интересуются, можно ли вент зазоры не оставлять в каркасном жилом доме для стен, т.е. укладывать облицовку вплотную к ветрозащитной мембране и крепить непосредственно к элементам каркаса здания. Ведь в таком случае можно значительно сэкономить на дополнительных пиломатериалах.

Специалисты так делать не рекомендуют, потому что вентиляционный зазор исключает контакт влаги с ветрозащитным материалом. И даже, если влага попадет внутрь стены, она через это свободное пространство в виде испарений будет выходить наружу здания. Соответственно поверхности обшивки и изоляции с внутренней стороны будут всегда сухими.

Еще один вопрос, который интересует частных застройщиков, как может попасть влага на тыльную сторону облицовочного материала:

1. Во-первых, если облицовочный материал изготовлен из древесины, он будет пропускать внутрь влагу благодаря капиллярному эффекту;
2. Во-вторых с обратной стороны, например, паронепроницаемого сайдинга, может образовываться конденсат. Особенно это характерно для стен, расположенных с наиболее солнечной или наоборот теневой стороны.

Расположение вентиляционного зазора

При самостоятельном возведении каркасного жилого дома вентиляции рекомендуется уделять особенное внимание. Любая постройка должна быть оснащена качественной вентиляцией, независимо от того, из какого строительного материала она возведена (бетона, кирпича или дерева).

Если в жилом доме не будет продумана и обустроена эффективная вентиляционная система, проживание в нем на постоянной основе будет просто невозможным.

Вентиляция обеспечивает постоянный обмен внутреннего отработанного воздуха с чистым наружным. Если вентиляция помещений невозможна естественным способом, обязательно необходимо обустраивать принудительную систему вентилирования.

Принудительная вентиляционная система должна тщательно планироваться и рассчитываться еще на этапе проектирования самого жилого дома. Если при обустройстве вентиляции допустить ошибки, в жилом доме будет затхлый воздух, высокий процент влажности, окна начнут постоянно запотевать, на стенах появится грибок и плесень, соответственно в помещении станет преобладать неприятный запах.

Как правило, без эффективного воздухообмена никакой дом не сможет стать комфортным и уютным для постоянного проживания.

Вентиляционный зазор

Вопрос о том, нужен ли вентзазор внутри стен при строительстве каркасного дома, является достаточно актуальным. Во всех инструкциях по возведению таких зданий расположению вентиляционных зазоров уделяется особое внимание.

Зазор для естественной вентиляции – это свободное пространство между наружной облицовкой и изоляцией стен здания или перекрытия крыши. По нему воздух направляется в вентиляционным выходам.

Деревянные детали конструкции и изоляционные материалы требуют постоянной вентиляции, т.к. стены таких конструкций хорошо пропускают водяной пар, который впоследствии выпадает в конденсат. Как правило, влага способствует постепенному разрушению структуры стройматериала, значительно сокращает его срок эксплуатации и самого здания. При этом поврежденные теплоизоляционные материалы теряют свои качества, в результате в доме становится холодно.

Есть два способа обустройства вентиляционного зазора у стен и кровли каркасного дома: под ветрозащитой и перед ветрозащитой.

Вентзазор под ветрозащитой

Главное преимущество такого варианта расположения вентиляционного зазора заключается в организации качественной вентиляции теплоизоляции. В результате эксплуатационный период утеплительного материала существенно повышается. В данном случае наружный воздух поступает в вентзазор сквозь щели облицовки фасада.

Еще одно преимущество – это экономия. При таком обустройстве зазора для вентиляции можно обойтись и без дополнительной ветрозащитной мембраны, но только если внешняя облицовка является не продуваемой.

Идеальным вариантом для замены ветроизоляции является фанера, ЦСП и ОСБ плиты.

Основной недостаток такого варианта обустройства вентзазоров – частичная продуваемость утеплительного материала, а это способствует потерям тепловой энергии.

Вентзазор перед ветрозащитой

Такой вариант обустройства вентиляционных зазоров допускается, если ветрозащита сделана с помощью специальной паропроницаемой мембраны. Т.е. ветрозащитный материал должен свободно пропускать водяной пар наружу. При этом для максимального сохранения тепла внутри здания между утеплителем и ветрозащитой не должно быть зазора.

Преимущество такого размещения зазора для естественной вентиляции – полное отсутствие продувания, а главное — максимальная защита кровельного материала и всех деревянных элементов каркаса здания.

Единственный недостаток данной технологии – необходимость использования дорогостоящего паропроницаемого материала для обустройства ветрозащиты.

Обустройство вентиляционных зазоров в домах каркасной конструкции

Показатель паропроницаемости стены здания определяет наличие естественной вентиляции.

При низком показателе или полном отсутствии у стройматериала, из которого сделана стена, паропроницаемости, жилой дом нуждается в обустройстве принудительной вытяжной системы.

Про деревянные стены говорят, что они «дышат». Это значит, что древесина имеет свойство пропускать воздух. А вот большинство искусственных стройматериалов такой пропускной способностью не обладают, например, пенопласт, которым часто утепляют каркасные постройки.

Стены, утепленные только минеральной ватой, отличаются высокими паропроводящими характеристиками. Но в данном случае на теплоизоляции собирается конденсат и нарушает теплопроводные качества утеплительного материала.

Чтобы стена жилого дома, возведенного по каркасной технологии, не пропускала холодный воздух, необходимо правильно организовать «пирог». Для этого с внешней стороны стены укладывают мембранную пленку, между ней и внешней облицовкой обязательно делают вентзазор, а внутри стеновые поверхности каркасного дома отделывают пароизоляционным материалом для защиты от паров, образующихся в самом помещении.

Хороший жилой дом, возводимый по каркасной технологии, утепляют минеральной ватой, а между наружной облицовкой и теплоизоляцией обязательно оставляют вентиляционные щели. При этом утеплитель закрывают снаружи парозащитной мембраной, которая не пропускает пар в теплоизоляционный материал, но не препятствует его выходу наружу.

Также вентзазор, который делают в каркасном доме снаружи, предупреждает скапливание конденсата на внутренней стороне отделочного материала.
Необходимость обустройства вентиляционных зазоров в каркасных постройках:

• Если используемый теплоизоляционный материал при намокании теряет собственные теплосберегающие характеристики;
• Если для облицовки фасада здания используется отделочный материал, не способный пропускать пар.

Ширина вентиляционной щели определяется длиной стены здания, а также ее расположением. Чем стена длиннее, тем зазор делается шире. В каркасных домах наружный вентзазор делается шириной минимум 2,5 см. А для стен большой площади его рекомендуется делать не менее 5 см.

Некоторые частные застройщики, чтобы сократить общие затраты на строительство собственного дома, в качестве утеплительного материала используют воздухонепроницаемый пеноплекс. В этом случае обустройство зазора для естественной вентиляции стен не требуется.

Зачем нужен вентиляционый зазор в каркасном доме? — КАРКАС ИНФО

Вентзазор в каркасном доме

В каркасных домах стены строят с воздушным, или как его еще называют вентиляционным зазором, между наружной отделкой и ветро-гидро-изоляцией. В качестве изоляции используют пленки типа «Tyvek» или нетканые материалы, которыми как бы «оборачивают» дом. Зазор создают при помощи вертикальных брусков, набитых поверх мембраны ветрозащиты, и наружную отделку, например сайдинг крепят к брускам, таким образом, получается вентилируемый фасад.

В большинстве случаев стена каркасного дома в разрезе выглядит примерно, так как на приведенной иллюстрации слева: вагонка, пароизоляция, стойки каркаса, утеплитель, плиты OSB, ветроизоляция, бруски, формирующие вентиляционный зазор, внешняя отделка сайдингом или блок хаузом. Это правильный вариант, проверенный временем и множеством строек.

Но у многих возникает вопрос, а почему нельзя крепить наружную обшивку непосредственно на стойки каркаса поверх мембраны ветроизоляции? особенно если в качестве отделки выбрана имитация бруса. Ведь в этом случае получается существенная экономия на плитах OSB и брусках, не зря же стены дома выводили в одну плоскость? Так уж необходимо устройство этого пресловутого вентиляционного зазора? Попробуем разобраться, зачем он нужен и к каким последствиям может привести отказ от его устройства.

Вентиляционный зазор устраивают, чтобы исключить возможный контакт влаги с ветроизоляцией. И даже в том случае если влага все-таки просочиться на тыльную сторону отделки, то благодаря вентиляции через вентиляционные отверстия, которые необходимо предусмотреть сверху и снизу стены, стена останется сухой.

Теперь немного о том откуда возьмется влага на тыльной стороне обшивки. Если наружная обшивка выполнена из дерева, то вода будет проникать внутрь благодаря капиллярному эффекту, — не стоит об этом забывать. Далее с обратной стороны обшивки возможно образование конденсата, особенно на солнечных или теневых фасадах дома: паропроницаемость сайдинга близка к нулю, так что влага просто не сможет выйти из стены.

Иногда приводят возражения, что наружная обшивка никогда не бывает герметична на сто процентов, и вода уйдет через щели в стенах. Не заблуждайтесь, одно из главных условий быстрого удаления повышенной влажности это хорошая вентиляция, а щели вряд ли её обеспечат.

Не верьте, что объем воды, который сможет проникнуть на тыльную сторону благодаря конденсации или капиллярному эффекту, ничтожно мал, и его можно игнорировать. Это не так, действительно проникающие объемы влаги могут быть очень небольшими, но из-за отсутствия вентиляции они будут накапливаться!

Чтобы понять, насколько важна хорошая вентиляция проведите небольшой эксперемент: возьмите несколько кусочков фанеры или обрезков доски, смочите их с одной стороны. На одном образце с помощью подкладок обеспечьте вентиляцию, а на втором просто положите кусочки друг на друга, и вы сможете воочию убедиться, что при наличии вентиляционного зазора удаление влаги идет в разы быстрее.

А теперь представьте, что пошли затяжные дожди (тем кто считает что у нас не бывает мусонных дождей, осмелимся напомнить что, например, осенью 2006 г. солнца над Москвой и областью  не было 62 дня), действительно объем влаги проникающий или образующийся с тыльной стороны, в сутки незначителен. Но за несколько дней, из-за отсутствия вентиляции, ее скопится достаточно большое количество, что в дальнейшем приведет к гниению стоек каркаса и утеплителя.

Впоследствии придется, красить дом раз в три-пять лет, а краска будет просто отслаиваться от досок. И дело тут не в качестве современных лакокрасочных материалов, а в том, что даже если с внешней стороны доски кажутся абсолютно сухими, то с внутренней стороны влажность превышает все допустимые нормы.

На иллюстрациях справа видно, какие последствия может вызвать влага накапливающая, из-за недостаточной вентиляции.

Размещение обшивки на некотором удалении от ветроизоляции стен дома, обеспечивает вентиляцию, и быстрый вывод влаги даже если она проникнет на тыльную сторону обшивки. Тем самым повышается срок службы всего дома каркаса, утеплителя, блокхауса.

После всего вышесказанного и приведенных фотографий не надо вдаваться в долгие объяснения по поводу того что, залог долгой службы дома — это отделение гидро-ветро защитного слоя от наружной отделки, и устройство вентиляционного зазора.

Общая схема движения воздушных потоков за обшивкой приведена на слева. Через нижнее вентиляционное отверстие поток воздуха поднимается наверх по вентиляционному зазору, устроенному с помощью брусков 30 х 30  или 40 х 40 мм. Вентиляция образуется благодаря верхнему отверстию, устроенному в софите свеса крыши. Далее потоки воздуха проходят в подкровельном воздушном зазоре, и выходят через слуховое окно в чердачном пространстве.

Как видно воздушный зазор является важной составляющей каркасной технологии, и исключать его из «пирога» стены, желая сэкономить на материалах, не стоит, — это значительно сократит сроки эксплуатации дома, а исправлять и переделывать ранее допущенные ошибки всегда намного сложнее и дороже. Помните «Кроилово ведет, к попадалову»…

Особенности монтажа подкровельной изоляции на крышах разных конструкций — ТЕХНОНИКОЛЬ SHINGLAS

ОСОБЕННОСТИ МОНТАЖА ПОДКРОВЕЛЬНОЙ ИЗОЛЯЦИИ НА КРЫШАХ РАЗНЫХ КОНСТРУКЦИЙ

Как построить надежную и долговечную крышу, которую не придётся переделывать или ремонтировать? Одни говорят, что в нашем климате надо строить только холодный чердак. Другие «За» модные заграничные проекты коттеджей с жилой мансардой и хорошо вентилируемым подкровельным пространством.

Причём, ряд строителей советуют, что на утеплённой скатной крыше, для её проветривания, надо делать два вентиляционных зазора. На вопрос «Зачем?», они отвечают, «Мы всегда так делаем». В этой статье мы расскажем, что подобная схема устарела и, используя современные материалы, выгоднее и проще возводить крышу по схеме с одним вентзазором.

Содержание

1. Для чего нужна подкровельная вентиляция (читать)

2. Недостатки скатной крыши с двумя вентзазорами

(читать)

3. Преимущества утеплённой крыши с одним вентиляционным зазором

(читать)

4. Как работает диффузная гидро-ветрозащитная мембрана

(читать)

5. Как правильно обустроить холодный чердак

(читать)

Крыша современного загородного дома — это сложная система, в которой все детали должны быть сбалансированы и взаимосвязаны друг с другом. Возьмём для примера мансардный этаж, который теплоизолировали минеральной ватой. Такая утеплённая скатная крыша состоит из следующих элементов (снаружи-вовнутрь):

• финишное кровельное покрытие;

• обрешетка;

• контрбрус;

• гидро-ветрозащитная плёнка;

• стропила;

• утеплитель;

• пароизоляция;

• отделка потолка.

Остановимся подробнее на двух элементах — подкровельной изоляции и контрбрусе, с помощью которого формируется вентиляционный зазор. Для чего он нужен? Рассмотрим физику процессов, происходящих на утеплённой мансарде.

В воздухе жилого помещения всегда присутствует водяной пар. Он поднимается вверх. Упирается в паробарьер, который необходим, чтобы минимизировать количество теплого влагонасыщенного воздуха, который может попасть в утеплитель.

На практике, сложно сделать паробарьер со 100%-й герметичностью. Поэтому, есть вероятность, что некоторое количество водяного пара проникнет в минеральную вату. При понижении температуры наружного воздуха, влага, которая находится в парообразном состоянии, сконденсируется и превратится в воду. В этом случае утеплитель намокнет, что приведёт к его порче и снижению теплоизолирующих свойств. Чтобы этого не случилось, пар из утеплителя должен свободно выводиться. Для этого, с помощью контробрешетки, формируется вентиляционный зазор, через который выветривается лишняя влага. Но утеплитель нельзя оставлять без защиты сверху, иначе поток воздуха будет выдувать тепло, а со временем, ещё и вынесет наружу частички каменной ваты. Также на утеплитель будет капать конденсат, образовавшийся из атмосферной влаги на внутренней поверхности кровельного покрытия. Это особенно актуально для металлических кровель.

Следовательно, теплоизоляцию нужно защитить ещё и сверху, расстелив прямо по стропилам, специальную гидро-ветрозащитную плёнку — подкровельную изоляцию — диффузную мембрану, которая пропускает пар и одновременно удерживает на себе воду.

Влага, скопившаяся сверху подкровельной изоляции, также должна испаряться — уноситься с потоком ветра, через вентзазор. Если этого не будет, то деревянная конструкция крыши заплесневеет и её придётся ремонтировать. На фото ниже конструктив современной утеплённой мансарды.

Где:

1. Финишное кровельное покрытие – гибкая битумная черепица (ГЧ).
2. Подкладочный ковёр под ГЧ.
3. Основание под гибкую битумную черепицу – ОСП-3.
4. Обрешетка.
5. Контробрешетка.
6. Диффузная влаго-ветрозащитная мембрана.
7. Утеплитель из каменной ваты.
8. Стропила.
9. Пароизоляция.
10. Перекрёстное утепление.
11. Черновая отделка потолка.

Итак, мы разобрались для чего утеплённой скатной кровле нужен вентиляционный зазор. Без него утеплитель придёт в негодность, а стропила, контробрешетка и обрешетка, из-за повышенной влажности в подкровельном пространстве, начнут гнить.

Идём дальше. Обычно, наибольшее количество споров на интернет-форумах, посвящённых строительству, вызывает тема: «Делать утеплённую скатную крышу с двумя вентзазорами или только с одним?». Рассмотрим плюсы и минусы этих вариантов.

Сторонники обустройства жилой мансарды с двумя вентзазорами приводят один, по их мнению, несокрушимый довод «За» такую конструкцию — так дешевле. Т.к. отпадет необходимость покупать более дорогую паропроницаемую влаго-ветрозащитную плёнку и можно обойтись самой дешевой гидроизоляцией.

Прежде, чем мы расскажем, почему это не так, покажем схему скатной крыши с двумя вентзазорами.

Эта система работает так:

1. Над утеплителем, уложенным между стропил оставляется вентзазор, через который беспрепятственно выходит водяной пар.

2. Далее идёт гидрозащитная плёнка, которая не даёт влаге, сконденсировавшейся на нижней поверхности кровельного материала, попасть в утеплитель.

3. Эта влага выветривается с потоком воздуха, который движется от карнизных свесов крыши к вентилируемому коньку, через второй вентиляционный зазор.

На первый взгляд подобная схема кажется безупречной. Решается проблема с вентиляцией крыши, выводом водяного пара из утеплителя и проветриванием подкровельного пространства. Но, как известно, вся суть кроется в деталях.

Обратите внимание, что двойной вентиляционный зазор создаётся при помощи сдвоенного деревянного контрбруса сечением 40х40 или 50х50 мм, что приводит к увеличению расходов на материалы и усложнению строительных работ. Второй момент — гидрозащитная пленка не должна касаться утеплителя, иначе она перекроет вентзазор. Также, если пленка не натянута, образуются «карманы», в которых будет скапливаться конденсат, что уменьшит надежность крыши и приведёт к протечкам. Третий момент — на практике, рабочим сложно сделать двойной вентканал с одинаковым сечением от карнизного свеса до вентилируемого конька, т. е. надежность крыши сильно зависит от т.н. «человеческого фактора». В-четвёртых, двойной вентилируемый зазор можно правильно обустроить только на крышах простой формы — обычной двускатной кровле. Крыши сложных форм, с ендовами и эркерами выпадают из этого списка, что накладывает существенные ограничения на дизайн загородного дома. Пятое — уменьшается энергоэффективность дома, т.к. ветер, свободно гуляющий в вентилируемом зазоре, выдувает тепло и частички минеральной ваты из теплоизоляции, уложенной между стропил. Отсюда вывод — оптимальное решение — строительство утеплённой скатной крыши с одним вентиляционным зазором и паропроницаемой гидро-ветрозащитной плёнкой, уложенной прямо на утеплитель по стропилам.

Кобозев Руслан

Технический специалист ТЕХНОНИКОЛЬ

Посмотрите на конструктив утеплённой скатной крыши с одним вентзазором.

Воздух из жилого помещения идёт вверх и задерживается пароизоляцией. Если водяной пар всё же попадет в утеплитель, то он пройдёт через паропроницаемую диффузную мембрану и выветрится через вентиляционный зазор. При этом, гидро-ветрозащитная пленка защищает утеплитель от подкровельного конденсата, т.к. не пропускает воду.

Важно! Диффузная мембрана, благодаря своей структуре — микроперфорации, пропускает водяной пар, но эти отверстия слишком малы, чтобы через них просочились капли воды.

Преимущества скатной крыши с утеплением, с одним вентиляционным зазором, очевидны. Крыша с одним вентилируемым зазором может быть самой сложной формы. Для устройства одного вентзазора, в отличие от двойного, нужен одинарный контрбрус, а не сдвоенный, что дешевле и проще сделать. Диффузная плёнка расстилается прямо на утеплитель, а её нахлёсты герметично проклеиваются. Это защищает теплоизоляцию от выдувания частиц каменной ваты, сохраняет тепло в доме и минимизирует вероятность возникновения протечек.

Важно! При устройстве утеплённой скатной крыши с одним вентилируемым зазором следует использовать только паропроницаемую гидро-ветрозащитную плёнку.

Отсюда, мы плавно переходим к третьей конструкции скатной крыши с чердачным помещением.

Обустройство правильного холодного чердака

Загородные дома с полноценным вторым этажом, утеплённым перекрытием и «холодным» чердаком, пользуются заслуженной популярностью у владельцев недвижимости. Как показывает строительный опыт, при возведении таких коттеджей, застройщики часто допускают ошибки при строительстве холодного чердака. Как этого избежать? Посмотрите на фото ниже.

Перед вами классический «пирог» утеплённого перекрытия потолка второго этажа и холодный чердак. Устройство конструкции сверху вниз:

1. Черновая обрешетка.
2. Диффузная влаго-ветрозащитная мембрана.
3. Утеплитель.
4. Перекрытие.
5. Пароизоляция.
6. Черновая отделка потолка.
7. Основа под гибкую черепицу — ОСП-3.

Принцип устройства холодного чердака, чем-то напоминает конструктив утеплённой мансарды, с тем исключением, что увеличивается подкровельной объём, который необходимо хорошо проветривать. Водяной пар, который содержится в помещениях второго этажа, движется вверх. Упирается в пароизоляцию. Если водяной пар проникнет в утеплитель, то он свободно выйдет через диффузную мембрану, а далее выветрится, при условии, что на чердаке сделана система вентиляции, например, во фронтонах, для проветривания, с двух противоположных сторон врезаны слуховые технические отверстия. Второй момент. Учтите, что при перепадах температур на нижней поверхности кровельного покрытия, на деревянной обрешетке и на стропилах, выпадает влага. Если утеплитель не закрыт сверху защитной плёнкой, то эти капли воды будут капать на утеплитель, что приведёт к его порче.

Важно! В конструкциях холодного чердака, в качестве подкровельной гидроизоляции, применяются универсальные антиконденсатные плёнки, т.к. материал должен удерживать влагу, которая образуется на внутренней поверхности кровельного покрытия. В этом случае, для создания дополнительной вентиляции, полотна плёнки специально не проклеиваются.

Выводы

В статье мы рассказали о трёх вариантах устройства подкровельной изоляции на крышах разных конструкций. Чтобы возвести долговечную и надёжную конструкцию «пятого фасада», придерживайтесь 5-ти правил:

1. Подкровельное пространство утеплённой скатной крыши и холодного чердака должно проветриваться.

2. Для защиты утеплителя от проникновения водяного пара со стороны жилого помещения, используйте современную пароизоляцию, например, серию плёнок ТЕХНОНИКОЛЬ Альфа БАРЬЕР 2.0; 3.0; 4.0.

3. Пароизоляционный контур должен быть замкнутым и герметичным, а все нахлёсты плёнок, места примыканий и проходок инженерных коммуникаций обязательно проклеены клеями-герметиками и монтажными лентами.

4. Защитите подкровельное пространство от воды диффузными влаго-ветрозащитными мембранами ТЕХНОНИКОЛЬ Альфа ТОП или Альфа ВЕНТ, которые расстилаются прямо поверх утеплителя. Эти плёнки не пропускают воду и не дают вынести тепло и частички минераловатной теплоизоляции через вентзазор, а также позволяют водяному пару беспрепятственно выйти наружу и испариться в атмосферу.

5. Для полноценного проветривания подкровельного пространства, вентиляционный зазор должен идти от карнизного свеса и до конька крыши. Причем, при устройстве утепленной мансарды, полотна пленок в коньковой части монтируются с перехлестом и дополнительно проклеиваются и вентиляция обеспечивается за счет монтажа дополнительных аэроэлементов, а при устройстве холодного чердака в коньковой части полотна с двух скатов не доводятся друг к другу примерно на 10см по всей длине, для дополнительной вентиляции чердачного пространства вместе с установленными аэроэлементами.

Теория ветиляционного и воздушного зазоров

Дмитрий Белкин

Автор: Дмитрий Белкин

В этой статье я рассмотрю вопросы вентиляции межстенного пространства и о связи этой вентиляции и утепления. В частности хотелось бы понять, для чего нужен вентиляционный зазор, чем он отличается от воздушного, каковы его функции и может ли зазор в стене выполнять теплоизоляционную функцию. Этот вопрос становится довольно актуальным в последнее время и вызывает много недопониманий и вопросов. Здесь я привожу свое частное экспертное мнение, основанное только на личном опыте и ни на чем другом.

Отказ от ответственности

Уже написав статью и перечитывая ее в очередной раз я вижу, что процессы, происходящие при вентиляции межстенового пространства, куда сложнее и многограннее, чем я описал. Но я решил оставить вот так, как есть, в упрощенном варианте. Особо дотошные граждане, пожалуйста, пишите комментарии. Будем усложнять описание в рабочем порядке.

Суть проблемы (предметная часть)

Давайте разберемся с предметной частью и договоримся о терминах, а то может получиться, что говорим мы об одном, а имеем ввиду совершенно противоположные вещи.

Стена

Это наш основной предмет. Стена может быть однородной, например, кирпичной, или деревянной, или пенобетонной, или литой. Но стена может состоять и из нескольких слоев. Например, собственно стена (кирпичная кладка), слой утеплителя-теплоизолятора, слой внешней отделки.

Воздушный зазор

Это слой стены. Чаще всего он является технологическим. Он получается сам собой, и без него либо невозможно возвести нашу стену, либо очень трудно это сделать. В качестве примера можно привести такой дополнительный элемент стены, как выравнивающий каркас.

Пример

Предположим у нас есть свежепостроенный деревянный дом. Нам охота его отделать. Мы первым делом прикладываем правИло и убеждаемся, что стена кривая. Более того, если смотреть на дом издали, то видишь вполне приличный дом, а как прикладываешь к стене правИло — становится видно, что стена кошмарно кривая.Ну… ничего не поделаешь! С деревянными домами такое случается. Стену выравниваем каркасом. В итоге между стеной и внешней отделкой образуется пространство, заполненное воздухом. Иначе, без каркаса, сделать приличную внешнюю отделку нашего дома не получится — углы «разъедутся». В итоге мы получаем воздушный зазор.

Запомним эту важную особенность рассматриваемого термина.

Вентиляционный зазор

Это тоже слой стены. Он похож на воздушный зазор, но обладает предназначением. Конкретно он предназначен для вентиляции. В контексте этой статьи вентиляция — это ряд мер, направленных на отведение влаги от стены и поддержание ее сухой. Может этот слой совмещать в себе технологические свойства воздушного зазора? Да может и об этом, в сущности, эта статья и пишется.

Физика процессов внутри стены

Конденсация

А зачем сушить стену? Она что, мокнет что ли? Да мокнет. И для того, чтобы она намокла, ее не нужно поливать из шланга. Вполне достаточно перепада температуры от дневной жары к ночной прохладе. Проблема намокания стены, всех ее слоев, в результате конденсирования влаги могла бы быть неактуальна в морозную зиму, но тут на сцену выходит отопление нашего дома. В результате того, что мы отапливаем наши дома, теплый воздух стремится выйти из теплого помещения и опять происходит конденсация влаги в толще стены. Таким образом, актуальность просушки стены сохраняется в любое время года.

Конвекция

Прошу обратить внимание на то, что на сайте есть хорошая статья про теорию конденсата в стенах

Теплый воздух стремится подняться вверх, а холодный опуститься вниз. И это очень прискорбно, поскольку мы, в наших квартирах и домах, живем не на потолке, где собирается теплый воздух, а на полу, где собирается холодный. Но я, кажется, отвлекся.

Избавиться от конвекции полностью невозможно. И это тоже очень прискорбно.

А вот давайте рассмотрим очень полезный вопрос. Чем конвекция в широком зазоре отличается от той же конвекции в узком? Мы уже поняли, что воздух в зазоре движется в двух направлениях. По теплой поверхности он движется вверх, а по холодной спускается вниз. И вот тут я и хочу задать вопрос. А что происходит посередине нашего зазора? А ответ на этот вопрос довольно сложен. Полагаю, что слой воздуха непосредственно у поверхности движется максимально быстро. Он тянет за собой слои воздуха, которые находятся рядом. Насколько я понимаю, происходит это по причине трения. Но трение в воздухе довольно слабое, поэтому движение соседних слоев значительно менее быстрое, чем «пристенных» Но все равно есть место, где воздух, двигающийся вверх, соприкасается с воздухом, двигающимся вниз. Видимо в этом месте, где встречаются разнонаправленные потоки, происходит нечто вроде завихрений. Завихрения тем слабее, чем ниже скорость потоков. При достаточно широком зазоре эти завихрения могут вообще отсутствовать или быть совершенно незаметны.

А вот если зазор у нас составляет 20 или 30 мм? Тогда завихрения могут быть сильнее. Эти завихрения будут не только перемешивать потоки, но и тормозить друг друга. Похоже, что если и делать воздушный зазор, то надо стремиться сделать его тоньше. Тогда два разнонаправленных конвекционных потока будут друг другу мешать. А нам того и надо.

Рассмотрим несколько забавных примеров.

Первый пример

Пусть у нас есть стена с воздушным зазором. Зазор глухой. Воздух в этом зазоре не имеет связи с воздухом вне зазора. С одной стороны стены тепло, с другой холодно. В конечном счете это означает, что и внутренние стороны в нашем зазоре точно так же различаются по температуре. Что происходит в зазоре? По теплой поверхности воздух в зазоре поднимается вверх. По холодной опускается вниз. Поскольку это один и тот же воздух, то образуется круговорот. В процессе этого круговорота тепло активно переносится с одной поверхности на другую. Причем активно. Это значит, что сильно. Вопрос. Полезную функцию выполняет наш воздушный зазор? Похоже, что нет. Похоже, он нам активно стены охлаждает. Есть ли хоть что-то полезное в этом нашем воздушном зазоре? Нет. Похоже, что ничего полезного в нем нет. В принципе и во веки веков.

Второй пример.

Предположим, мы сделали вверху и внизу отверстия для того, чтобы воздух в зазоре сообщался с внешним миром. Что у нас изменилось? А то, что теперь круговорота как бы нет. Либо он есть, но есть и подсос и выход воздуха. Теперь воздух нагревается от теплой поверхности и, возможно частично, вылетает наружу (теплый), а снизу на его место приходит холодный с улицы. Хорошо это или плохо? Сильно ли отличается от первого примера? С первого взгляда становится даже хуже. Тепло выходит на улицу.

Я же отмечу следующее. Да, теперь мы греем атмосферу, а в первом примере мы грели обшивку. На сколько первый вариант хуже или лучше второго? Знаете, я думаю это примерно одинаковые варианты по своей вредоносности. Это мне интуиция моя подсказывает, поэтому я, на всякий случай, на своей правоте не настаиваю. Но зато у нас в этом втором примере получилась одна полезная функция. Теперь наш зазор стал из воздушного вентиляционным, то есть мы добавили функцию выноса влажного воздуха, и значит, просушки стен.

А в вентиляционном зазоре конвекция есть или там воздух в одну сторону движется?

Конечно есть! Точно так же теплый воздух движется вверх, а холодный идет вниз. Просто это не всегда один и тот же воздух. И вред от конвекции тоже есть. Поэтому вентиляционный зазор точно так же, как и воздушный, не нужно делать широким. Ветер в вентиляционном зазоре нам не нужен!

А что хорошего в просушке стены?

Выше я назвал процесс переноса тепла в воздушном зазоре активным. По аналогии назову процесс переноса тепла внутри стены пассивным. Ну может быть такая классификация не слишком строгая, но статья моя, и в ней я имею право на такие безобразия. Так вот. Сухая стена имеет теплопроводность значительно меньше, чем сырая. В итоге тепло будет медленнее доходить изнутри теплой комнаты к вредоносному воздушному зазору и выноситься наружу тоже станет меньше. Банально конвекция замедлится, поскольку левая поверхность нашего зазора будет уже не такой теплой. Физика увеличения теплопроводности сырой стены в том, что молекулы пара передают при столкновениях друг с другом и с молекулами воздуха больше энергии, чем просто молекулы воздуха при соударении друг с другом.

Как происходит процесс вентиляции стены?

Ну тут просто. На поверхность стены выступает влага. Воздух движется вдоль стены и уносит влагу с нее. Чем быстрее движется воздух, тем быстрее просыхает стена, если она мокрая. Это просто. Но дальше интереснее.

Какая скорость вентиляции стены нам нужна? Это один из ключевых вопросов статьи. Ответив на него, мы многое поймем в принципе построения вентиляционных зазоров. Поскольку мы имеем дело не с водой, а с паром, а последний чаще всего представляет собой просто теплый воздух, нам и надо отводить от стены этот самый теплый воздух. Но отводя теплый воздух, мы охлаждаем стену. Для того, чтобы не охлаждать стену нам нужна такая вентиляция, такая скорость движения воздуха, при которой пар отводился бы, а много тепла у стены не отнималось бы. К сожалению, я не могу сказать, сколько кубов в час должно проходить по нашей стене. Но могу представить себе, что совсем не много. Нужен некий компромисс между пользой от вентиляции и вредом от выноса тепла.

Промежуточные выводы

Пришло время подвести некие итоги, без которых не хотелось бы двигаться дальше.

В воздушном зазоре нет ничего хорошего.

Да действительно. Как показано выше, простой воздушный зазор не несет никаких полезных функций. Это должно означать, что его следует избегать. Но я всегда мягко относился к такому явлению, как воздушный зазор. Почему? Как всегда по ряду причин. И, кстати, каждую я могу обосновать.

Во-первых, воздушный зазор — явление технологическое и без него бывает просто не обойтись.

Во-вторых, если не обойтись, то зачем мне излишне запугивать честных граждан?

А в-третьих, вред от воздушного зазора не занимает первых мест в рейтинге ущерба теплопроводности и строительных ляпов.

Но прошу запомнить следующее, во избежание будущих недопониманий. Воздушный зазор никогда и ни при каких обстоятельствах не может нести функцию уменьшения теплопроводности стены. То есть воздушный зазор не может сделать стену теплее.

И если уж делать зазор, то надо делать его уже, а не шире. Тогда конвекционные потоки будут препятствовать друг другу.

У вентиляционного зазора полезная функция всего одна.

Это так и это очень жаль. Но эта единственная функция крайне, просто жизненно важна. Более того, без нее просто нельзя. Кроме того, далее мы рассмотрим варианты уменьшения вреда от воздушных и вентиляционных зазоров при сохранении положительных функций последних.

Вентиляционный зазор, в отличие от воздушного, может улучшить теплопроводность стены. Но не за счет того, что воздух в нем имеет малую теплопроводность, а за счет того, что основная стена или слой теплоизолятора становится суше.

Как уменьшить вред от конвекции воздуха в вентиляционном зазоре?

Очевидно, что уменьшить конвекцию — означает ей воспрепятствовать. Как мы уже выяснили, мы можем воспрепятствовать конвекции, столкнув два конвекционных потока. То есть сделать вентиляционный зазор совсем узеньким. Но мы можем еще и заполнить этот зазор чем-нибудь, что не прекращало бы конвекцию, но значительно тормозило бы ее. Что это может быть?

Пенобетон или газосиликат? Кстати говоря, пенобетон и газосиликат довольно пористые и я готов поверить, что в блоке из этих материалов существует слабая конвекция. С другой стороны, стена у нас высокая. Она может быть и 3 и 7 и больше метров высотой. Чем большее расстояние надо пройти воздуху, тем более пористый материал должен у нас быть. Скорее всего пенобетон и газосиликат не подходят.

Тем более не подходит дерево, керамический кирпич и так далее.

Пенопласт? Не! Пенопласт тоже не подходит. Он не слишком легко проницаем для водяных паров, особенно, если им надо пройти больше трех метров.

Сыпучие материалы? Типа керамзита? Вот, кстати интересное предложение. Наверное, может сработать, но керамзит слишком неудобен в использовании. Пылит, просыпается и все такое.

Вата малой плотности? Да. Думаю, вата совсем низкой плотности — лидер для наших целей. Но вата не выпускается совсем тонким слоем. Можно найти полотна и плиты минимум 5 см толщиной.

Как показывает практика, все эти рассуждения хороши и полезны только в теоретическом плане. В реальной жизни можно поступить куда проще и прозаичнее, о чем я и напишу в пафосном виде в следующем разделе.

Главный итог, или что же, все-таки, делать на практике?

• При строительстве личного дома не стоит специально создавать воздушные и вентиляционные зазоры. Большой пользы вы не добьетесь, а вред можете нанести. Если по технологии строительства можно обойтись без зазора — не делайте его.
• Если без зазора обойтись нельзя, то надо его оставить. Но не стоит его делать шире, чем того требуют обстоятельства и здравый смысл.
• Если у вас получился воздушный зазор, стоит ли доводить (превращать) его до вентиляционного? Мой совет: «Не заморачивайтесь на это и действуйте по обстоятельствам. Если кажется, что лучше сделать, или просто хочется, или это принципиальная позиция — то сделайте вентиляционный, а нет — оставьте воздушный».
• Никогда и ни при каких обстоятельствах не используйте при устойстве внешней отделки материалы менее пористые, чем материалы самой стены. Это относится к рубероиду, пеноплексу и в некоторых случаях к пенопласту (пенополистиролу) и еще к пенополиуретану. Заметьте, если на внутренней поверхности стен устроена тщательная пароизоляция, то несоблюдение этого пункта не принесет вреда кроме перерасхода средств.
• Если вы делаете стену с внешним утеплением, то используйте вату и не делайте никаких вентиляционных зазоров. Все будет прямо через вату замечательно просыхать. Но в этом случае надо все-таки предумотреть доступ воздуха к торцам утеплителя снизу и сверху. Или только сверху. Это нужно для того, чтобы конвекция, хоть и слабая, но была.
• А что делать, если дом по технологии отделан снаружи водонепроницаемым материалом? Например каркаснощитовой дом с внешним слоем из OSB? В этом случае нужно либо предусмотреть доступ воздуха в межстенной пространоство (снизу и сверху), либо предусмотреть пароизоляцию внутри помещения. Последний вариант мне нравится куда больше.
• Если при устройстве внутренней отделки была предусмотрена пароизоляция, стоит ли делать вентиляционные зазоры? Нет. В этом случае вентиляция стены ненужна, ибо в нее нет доступа влаге из помещения. Никакой дополнительной теплоизоляции вентиляционные зазоры не предоставляют. Они только высушивают стену и все.
• Ветрозащита. Я считаю, что ветрозащита не нужна. Роль ветрозащиты замечательно выполняет сама внешняя отделка. Вагонка, сайдинг, плитка и так далее. Причем, опять же мое личное мнение, щели в вагонке не настолько способствуют выдуванию тепла, чтобы пользоваться ветрозащитой. Но мнение это лично мое, оно довольно спорно и я на нем не наставиваю. Опять же производителям ветрозащиты тоже «кушать хочется». Обоснование этого мнения у меня, конечно, есть и я могу его привести для интересующихся. Но в любом случае надо помнить, что ветер очень сильно охлаждает стены, и ветер — это очень серьезный повод для беспокойства тем, кто хочет экономить на отоплении.

ВНИМАНИЕ!!!

К этой статье есть комментарий. Если ясности не возникло, то почитайте ответ на вопрос человека, которому тоже не все стало ясно и он попросил меня вернуться к теме.

Надеюсь, что приведенная статья ответила на многие вопросы и внесла ясность
Дмитрий Белкин

Статья создана 11.01.2013

Статья отредактирована 26.04.2013

вентиляционный зазор утепленной крыши из мягкой кровли, профнастила, подкровельное пространство скатных крыш, коньковая вентиляция своими руками

Содержание:

Особенности устройства вентиляционной конструкции крыши
Физические законы и обустройство вентиляции
Ошибки, допускаемые при монтаже изоляционных пленок на утепленной кровле
Обустройство вентиляции для кровель из профнастила
Вентилирование мягкой кровли
Обустройство коньковой вентиляции

Как показывает практика, то, насколько комфортно жить в доме, в большей степени зависит от грамотного обустройства крыши, чем от выбора материала покрытия. Создание качественной вентиляции кровли – залог ее долгой эксплуатации.

Когда строительство выполнено с соблюдением необходимых нормативов, тогда материал покрытия станет надежной преградой атмосферным осадкам и сильным ветрам. Кровельная конструкция и из дешевого шифера, и из дорогой металлочерепицы способствует сохранению тепла в доме и не допускает проникновения лишней влаги извне.

В свою очередь наличие в помещениях дома высокой влажности свидетельствует о серьезных проблемах с крышей и о неправильном создании вентиляционного зазора в кровле или о том, что о нем вообще забыли.

Причинами нарушения функционирования кровельного пирога могут быть следующие обстоятельства:

• при укладке паро- или гидроизоляционных пленок допущены ошибки;
• вентиляционная система монтировалась без учета вида покрытия.

Устранить недостатки можно только одним способом: разборкой кровельного пирога и последующим его созданием заново.

Особенности устройства вентиляционной конструкции крыши

Система вентилирования кровли насчитывает три составляющие, у каждой из которых свое функциональное назначение:

1. Вентиляция между кровельным материалом и гидроизоляционным слоем. Ее задача заключается в выводе конденсата, образующегося с тыльной стороны кровельного покрытия.
2. Вентиляция между гидроизоляцией и утеплителем. Создается для удаления влаги, попавшей из воздушного пространства в теплоизоляцию. Если ее не сделать, тогда утеплитель в результате протечек впитает воду и не сможет выполнять функцию теплоизоляции.
3. Вентиляция пространства под крышей. Благодаря ее обустройству происходит вывод паров от жизнедеятельности людей, и они не оседают в форме конденсата изнутри кровли.

Физические законы и обустройство вентиляции

После монтажа кровельного пирога в него с двух сторон начинают просачиваться пар и влага. Систему вентиляции следует выполнить так, чтобы не допустить данного явления или, чтобы при попадании воды, она могла выветриться. Кстати, пар передвигается не перпендикулярно, а немного в сторону. Что касается воды, то она направляется не строго вниз, а слегка отклоняется.

Часто данные особенности не принимаются во внимание, когда выполняют вентиляцию утепленной кровли и при формировании «пирога» допускают ряд ошибок:

1. При монтаже пароизоляции для обеспечения герметичности стыки полотен пленки не проклеивают специальной лентой, а просто укладывают их внахлест. Пар находит щели в слое и проникает в утеплитель.
2. Отказываются от создания вентиляции в подкровельном пространстве, ошибочно полагая, что герметично проклеенная пленка пар не пропустит и тот сам выйдет наружу. Но при сильном скоплении паров они под давлением способны пробивать даже качественно устроенный пароизоляционный слой. При площади кровли, равной 100 «квадратам», через 100 дней в утеплителе может собраться 10-литровое ведро воды (если в течение суток в утеплитель проникнет около 1 грамма пара из расчета на 1 «квадрат»). За год накопится уже 3 ведра.
3. При обустройстве качественной пароизоляции кровли не следует создавать аналогичный слой в стенах, их нужно оставлять «дышащими». Дело в том, что пар, на пути которого при выходе на крышу встречается преграда, станет просачиваться внутрь стен и при наступлении морозов начнет замерзать, что приводит к расслоению материалов. Далее, продвигаясь по воздушным каналам в стенах, влага достигнет кровельного пирога. В итоге стеновой слой пароизоляции оказывается бесполезным, поскольку пар все равно попадет в утеплитель.

Ошибки, допускаемые при монтаже изоляционных пленок на утепленной кровле

Даже при наличии воздушных зазоров в кровельном пироге вентиляция не в состоянии обеспечить удаление всей влаги, если при монтаже гидроизоляционной или пароизоляционной пленки были допущены ошибки. Эти материалы имеют внешнее сходство, но у них разное функциональное назначение. Если перепутать изоляционную продукцию, тогда может произойти следующее.

Допустим, вместо пароизоляционной пленки использовали слой гидроизоляции. Такой материал не допускает проникновения пара с двух сторон. Если настелить его поверх теплоизоляции, влага, попавшая из воздуха в утеплитель, в нем так и останется, поскольку не найдет выхода. В результате он будет все больше намокать и со временем утратит свои функциональные характеристики. Владельцы недвижимости будут иметь проблемы с большими теплопотерями.

Предположим, вместо пароизоляционного материала для вентиляции скатных крыш уложили диффузионную мембрану. У пароизоляционных пленок одна сторона отличается водонепроницаемостью, а вторая – тем, что «дышит». Их располагают под кровельным покрытием к утеплителю дышащей стороной. При этом между слоями нужно оставлять вентиляционную отдушину.

В таком случае влага частично уходит через воздушную прослойку, а оставшаяся посредством воронкообразного отверстия в пленке попадет под кровлю, откуда улетучится. Когда вода в результате протечки проникнет через кровельное покрытие, она осядет и дальше не сможет пройти, она удалится аналогично влаге из утеплителя.

Если пароизоляционная пленка уложена наоборот – дышащей стороной от утеплителя, попавшая снаружи влага проникнет через воронки в слой утеплителя и оттуда у нее не будет выхода. В итоге обустройство кровельного пирога потеряет смысл.

Когда вместо пароизоляционного материала используют гидроизоляционный, или располагают его отверстиями внутрь помещения, тогда пар быстро попадет в утеплитель. Если наоборот, то влага из утеплителя вернется в подкровельное пространство.

Обустройство вентиляции для кровель из профнастила

Нередко по незнанию в «пироге» создается не столько слоев, сколько требуется для конкретного кровельного покрытия. Так, вентиляция подкровельного пространства профнастила нуждается в зазоре между гидроизоляционным слоем и материалом покрытия, поскольку нельзя, чтобы с тыльной стороны на нем собирался конденсат.

Для этого вместо сплошной обрешетки набивают рейки (бруски), оставляя промежутки для перемещения воздушных масс. При попадании воды под крышу, этот слой вентиляции способствует тому, чтобы влага испарялась через конек. В качестве материала гидроизоляции в этом случае применяют антиконденсатные пленки – они не выпускают пар из утеплителя под крышу, благодаря чему кровельное покрытие избавляется от дополнительного конденсата.

Но тут возникает проблема с отводом влаги из утеплителя, если у нее нет возможности выхода под кровлю, поэтому и создают еще один слой вентиляции кровли из профнастила — между утеплителем и антиконденсатной пленкой оставляют воздушную подушку. Не допускается применение с целью гидроизоляции диффузионных и супердиффузионных мембран, поскольку они предназначены для пропускания паров под крышу, что чревато появлением коррозии.

Вентилирование мягкой кровли

Вентиляция вальмовой крыши из мягкой кровли создается с учетом того, что такие конструкции не боятся конденсата, а значит, между покрытием и гидроизоляцией не требуется обустройство серьезного воздушного зазора. При укладке этого кровельного материала монтируют сплошную обрешетку с использованием досок, листов фанеры и т.д.

Материалы из древесины хорошо пропускают воздух, поэтому естественная вентиляция в любом случае будет обеспечена. Для мягких кровель антиконденсатные пленки не используют – используют диффузионные мембраны. Часто устанавливают проход вентиляции через кровлю, который будет дополнительным преимуществом.

Обустройство коньковой вентиляции

Существует несколько способов устройства коньковой вентиляции кровли:

1. По верхнему ребру крыши монтируют коньковый аэратор. Он представляет собой пластиковую деталь с цельной верхней поверхностью и боковой перфорацией. Для укладки по всей протяженности конька данные изделия соединяют между собой.
2. Обустраивают конек с зазорами, которые являются непосредственным продолжением конструкции кровли.

Вне зависимости от варианта исполнения вентиляция должна обеспечивать:

1. Пропуск воздушных паров.
2. Защиту подкровельного пространства от тающего снега и осадков. Через конструкцию конька не должна просачиваться влага.
3. Испарение лишней влаги из помещения.

Нужен ли в стенах из лёгких блоков вентиляционный зазор?

Наверх

09. 06.2018

1 звезда2 звезды3 звезды4 звезды5 звезд

Один из наиболее популярных современных строительных материалов — лёгкие блоки (поризованные керамические, пенобетонные, газосиликатные). Стены из них строят с вентилируемой воздушной прослойкой или без неё. Рассказываем, какой вариант правильный.

Дом из поризованных блоков нельзя оставлять без влагостойкой отделки — его требуется оштукатурить, обложить кирпичом (если не предусмотрено дополнительное утепление, то без зазора) или смонтировать навесной фасад. Фото: Wienerberger

В многослойных стенах с утеплением минеральной ватой вентиляционная прослойка необходима, так как точка росы обычно находится на стыке утеплителя с кладкой или в толще утеплителя, а его изолирующие свойства при увлажнении резко ухудшаются. Фото: ЮКАР

Сегодня рынок предлагает огромное разнообразие строительных технологий, и в связи с этим нередко возникает путаница. Скажем, широкое распространение получил тезис, согласно которому паропроницаемость слоёв в стене должна увеличиваться в сторону улицы: только таким образом удастся избежать переувлажнения стены водяным паром из помещений. Иногда он трактуется так: если наружный слой стены выполнен из более плотного материала, то между ним и кладкой из пористых блоков должна присутствовать вентилируемая воздушная прослойка.

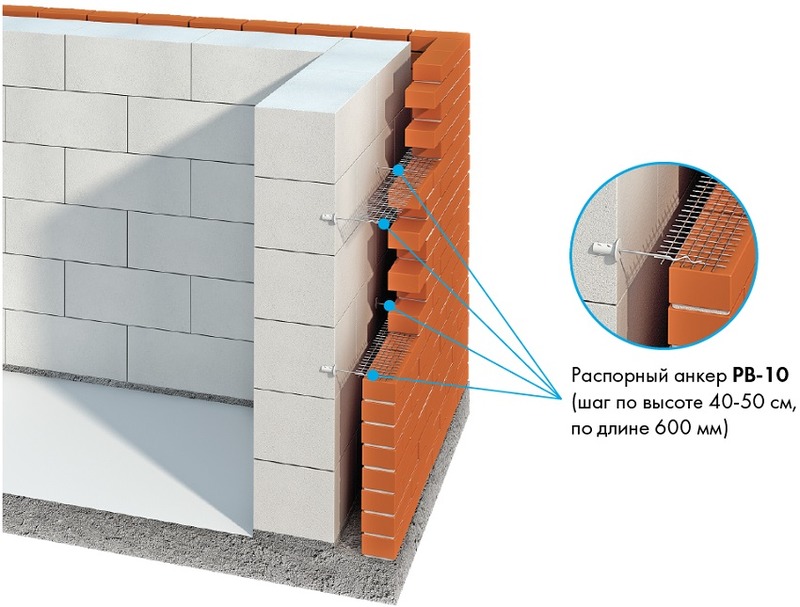

Часто зазор оставляют в любых стенах с кирпичной облицовкой. Однако, например, кладка из лёгких полистиролбетонных блоков практически не пропускает пар, а значит, в вентиляционной прослойке нет необходимости. Фото: ДОК-52

При использовании для отделки клинкера вентзазор обычно необходим, так как этот материал обладает низким коэффициентом паропропускания. Фото: Klienkerhause

Между тем строительные нормы упоминают о вентилируемой прослойке только в связи с навесными фасадами, в общем же случае защита от переувлажнения стен «должна обеспечиваться путем проектирования ограждающих конструкций с сопротивлением паропроницанию внутренних слоев не менее требуемого значения, определяемого расчетом…» (СП 50. 13330.2012,  П. 8.1). Нормальный влажностный режим трёхслойных стен высоток достигается за счёт того, что внутренний слой железобетона обладает высоким сопротивлением паропропусканию.

Типичная ошибка строителей: зазор есть, но он не вентилируемый. Фото: МСК

Фото: Klienkerhause

Проблема в том, что некоторые многослойные кладочные конструкции, применяемые в малоэтажном домостроении, по физическим свойствам ближе к каркасной стене. Классический пример — стена из пенобетонных блоков (в один блок), облицованная клинкером. Её внутренний слой обладает сопротивлением паропроницанию (R_п ), равным примерно 2,7 м² · ч · Па/мг, а наружный — около 3,5 м² · ч · Па/мг (R_п = δ/μ, где δ — толщина слоя, μ — коэффициент паропроницаемости материала). Соответственно, есть вероятность, что приращение влажности в пенобетоне будет превышать допуски (6% по массе за отопительный период). Это может сказаться на микроклимате в здании и сроке службы стен, поэтому стену подобной конструкции имеет смысл класть с вентилируемой прослойкой.

В подобной конструкции (с утеплением листами экструдированного пенополистирола) для вентзазора просто нет места. Однако ЭППС помешает газосиликатным блокам сохнуть, поэтому многие строители рекомендуют пароизолировать такую стену со стороны помещения. Фото: СК-159

В случае стены из блоков Porоtherm (и аналогов) и обычного щелевого облицовочного кирпича показатели паропроницаемости внутреннего и наружного слоёв кладки будут различаться несущественно, поэтому вентиляционный зазор окажется скорее вреден, так как снизит прочность стены и потребует увеличения ширины цокольной части фундамента.

1. Зазор в кладке теряет смысл, если не предусмотрены входы и выходы из него. В нижней части стены, сразу над цоколем, требуется встроить в лицевую кладку вентиляционные решётки, суммарная площадь которых должна быть не менее 1/5 площади горизонтального сечения зазора. Обычно устанавливают решётки 10×20 см с шагом 2–3 м (увы, решётки не всегда украшают фасад и требуют периодической замены). В верхней части зазор не закладывают и не заполняют раствором, а закрывают полимерной кладочной сеткой, ещё лучше – перфорированными панелями из оцинкованной стали с полимерным покрытием.
2. Вентиляционный зазор должен иметь ширину не менее 30 мм. Его не следует путать с технологическим (около 10 мм), который оставляют для выравнивания кирпичной облицовки и в процессе кладки, как правило, заполняют раствором.
3. В вентилируемой прослойке нет никакой необходимости, если стены затянуты изнутри пароизоляционной плёнкой с последующей отделкой ГКЛ или иным материалом. В данном случае для комфортного микроклимата в здании требуется наличие принудительной приточно-вытяжной вентиляции.
4. На влажностный режим помещений (а значит, и ограждающих конструкций) существенное влияние оказывают субъективные факторы, связанные с эксплуатацией здания. Влажность воздуха в домах с печным отоплением обычно намного ниже нормы, а активно используемые ванные и сауны резко повышают влажность. В комнатах с повышенной влажностью требуется установить вытяжку, а стены целесообразно защитить от водяного пара плёнками или плиточной отделкой.

Навесной фасад всегда монтируется с зазором. Важно не перекрыть вентиляцию деталями обрешётки. Фото: Ронсон

Фото: Ронсон

Материал подготовил

Владимир Григорьев

Была ли статья интересна?

Поделиться ссылкой

Нажимая на кнопку «Подписаться»,
Вы даете согласие на обработку персональных данных

Рекомендуем

Как расположить светильники на натяжном потолке: основные правила и 18 готовых схем

Естественная вентиляция квартиры и дома: способы организации и понятные схемы

Загадка века: для чего нужно было окно в ванной в хрущевке? И что сделать с ним сегодня

5 трендовых идей освещения для натяжного потолка

Вентиляция на кухне: виды, особенности выбора и монтажа

Обои белого цвета: какие выбрать и с чем сочетать + 63 фото в интерьере

Лучшая паровая швабра: как выбрать, отличия от пылесоса и рейтинг из 14 моделей

Двойные межкомнатные двери: правила выбора, применение в интерьере и 60 фото

Камень в интерьере: 7 натуральных пород и лучшие искусственные аналоги (85 фото)

Реклама на IVD. ru

Что такое воздушный зазор и почему он важен?

Помните, как Том Круз свисал вниз головой с потолка в фильме «Миссия невыполнима» и пытался украсть данные с компьютера, находящегося в сверхсекретном хранилище в штаб-квартире ЦРУ? С точки зрения сегодняшнего дня мы могли бы задаться вопросом, зачем нужно было ползать по воздуховодам и рисковать своей шеей. Он не мог просто взломать машину? Нет, потому что система ЦРУ была закрыта. Это был отдельно стоящий компьютер, не подключенный ни к какой сети. Если вы хотели использовать его, вы должны были находиться в этой строго охраняемой комнате. По крайней мере, так пошли мысли.

Легко смеяться над Голливудом и его излишествами, но фильм действительно отразил господствовавшее в то время мнение о том, что наилучшая безопасность достигается за счет помещения воздуха между системой и кем-либо или чем-либо, пытающимся добраться до нее. Однако все изменилось. Воздушные зазоры все же есть. Некоторым организациям они абсолютно необходимы, но практические реалии внедрения и поддержания воздушного зазора за последние два десятилетия стали немного сложнее. Чтобы понять, почему воздушные зазоры по-прежнему важны, стоит уделить время определению концепции и изучить, что с ними хорошо работает, а что нет.

Что такое воздушный зазор?

Резервные копии Air Gap для бизнеса

Поскольку мир все больше переходит в онлайн, резервные копии Air Gap обеспечивают последнюю линию защиты от потери данных. Компании любого размера могут извлечь выгоду из резервных копий с воздушным зазором, которые защищают данные от уничтожения, доступа или манипуляций в случае вторжения в сеть или сбоя системы.

Резервные копии Air gap обычно хранятся в безопасном месте за пределами предприятия, например, на защищенном серверном объекте. Резервные копии Air Gap можно использовать для восстановления данных в случае стихийного бедствия, такого как пожар или наводнение, или если данные потеряны или повреждены из-за сбоя программного обеспечения, аппаратного сбоя или атаки программы-вымогателя.

При создании резервных копий с воздушным зазором для бизнеса следует помнить о нескольких вещах:

1. Резервные копии с воздушным зазором следует хранить в безопасном месте, недоступном для неавторизованного персонала.

2. Резервные копии воздушного зазора следует обновлять регулярно, обычно ежедневно или еженедельно.

3. Резервные копии с воздушным зазором следует периодически тестировать, чтобы убедиться, что их можно использовать для восстановления данных в случае аварии.

4. Резервные копии с воздушным зазором должны быть зашифрованы для защиты конфиденциальных данных от несанкционированного доступа.

Внедрение резервного копирования с воздушным зазором может быть сложной задачей для бизнеса, поскольку требует высокого уровня безопасности и планирования. Однако резервные копии с воздушным зазором обеспечивают важнейший уровень защиты данных от всех форм потери данных и могут помочь предприятиям восстановиться после широкого спектра аварийных ситуаций.

Типы воздушных зазоров

Существует множество вариантов концепции воздушного зазора. На высоком уровне наиболее распространены три основных типа:

• Полный физический воздушный зазор — это тип соляной шахты, который включает блокировку цифровых активов в полностью изолированной физической среде, отделенной от любых систем, подключенных к сети. Цифровой актив в полной физической воздушной прослойке не имеет сетевых подключений. Если кто-то хочет получить от него данные или поместить на него данные, он должен физически подойти к нему, процесс, который обычно включает в себя преодоление физических барьеров безопасности.

• Разделение в одной среде — можно создать воздушный зазор, просто отключив устройство от сети. Можно, например, иметь два сервера в одной стойке, но все еще удаленных друг от друга воздушным зазором, потому что один из них не подключен к сети.

• Логический воздушный зазор. Логический воздушный зазор относится к разделению и защите подключенных к сети цифровых активов с помощью логических процессов. Например, с помощью шифрования и хеширования в сочетании с управлением доступом на основе ролей можно добиться таких же результатов в области безопасности, которые доступны через физический воздушный зазор. Даже если кто-то может получить доступ к цифровому активу, актив нельзя понять, украсть или изменить.

Критика Air Gap и защиты резервных копий данных Air Gap

Одна популярная школа мысли в сегодняшних кругах кибербезопасности считает, что больше просто нет такого понятия, как воздушный зазор. Хотя это может показаться легкомысленным обобщением, доля правды в этом есть. Одной из проблем является распространенность подключения к Интернету сегодня. Буквально миллиарды устройств, подключенных к Интернету, и соединения, существующие между устройствами, вполне вероятно, что система, которая якобы изолирована, на самом деле имеет подключение к Интернету, о котором никто не знает.

На самом деле, когда организации развертывают инструменты сканирования устройств для инвентаризации всех подключенных к сети устройств, они неизменно обнаруживают оборудование, о существовании которого никто даже не подозревал, не говоря уже о том, что оно имело сетевое подключение. Если учесть в этом анализе беспроводные сетевые подключения, становится возможным представить еще больше ошибок в конструкции воздушного зазора. Система может быть физически отделена, но все же соединена по воздуху, который должен создавать полный барьер для доступа. Более того, теперь хакеры могут использовать сложнейшие технологии беспроводного «обнюхивания» для сбора данных из системы, которая в противном случае была бы физически изолирована.

Проблемы воздушных зазоров

Воздушные зазоры нелегко установить и поддерживать. В дополнение к угрозам из-за случайных подключений или предприимчивых хакеров, воздушные зазоры страдают от множества рисков, ориентированных на человека. Ввод/вывод — основная проблема. Воздушный зазор или нет, пользователям обычно необходимо добавлять, изменять или загружать данные из системы. Это верно как для резервных копий, так и для производственных систем. Таким образом, большинство традиционных воздушных зазоров включают в себя то, что широко известно как «sneakernet», физический метод передачи данных, например, ключ Wi-Fi или USB-порт.

В этот момент человеческая природа берет верх. Даже благонамеренные пользователи случайно оставят двери незапертыми или USB-порты без присмотра. Они могут облениться и пренебречь процедурами безопасности. Один тревожный пример этого риска возникает на торговых и военных кораблях, чьи механические системы управления и навигации закрыты воздушным зазором, потому что они находятся на корабле и, как правило, не подключены к Интернету (хотя даже это начинает меняться. ) Однако, как только корабль пришвартован, злоумышленник может получить доступ к кораблю и использовать USB-накопитель для внедрения вредоносного ПО в систему. Когда судно проходит техническое обслуживание, и сотни полу- или неквалифицированных рабочих находятся на борту судна, в то время как обычная команда отсутствует, легко увидеть, как развалится воздушный зазор.

Атака цепочки поставок может проникнуть в системы с воздушным зазором через программное обеспечение, которое их запускает. Именно так неизвестный злоумышленник смог разместить вредоносное ПО на иранском ядерном объекте, несмотря на то, что место находилось под землей, полностью отрезано от внешнего мира и охранялось солдатами. Внедрив вирус Stuxnet в обновление системы управления и контроля, злоумышленник преодолел воздушную пропасть и уничтожил центрифуги, занимавшиеся переработкой урана.

Социальная инженерия и внутренние атаки также могут преодолевать воздушные промежутки. Хакеры, которым нужен физический доступ к сайту, чтобы проникнуть в закрытую среду, обычно достаточно умны, чтобы обмануть свой путь, выдавая себя за реальных сотрудников или используя другие уловки. (Посмотрите на Тома Круза! Он пришел с пожарной службой.) Инсайдеры также представляют собой постоянную угрозу для воздушных зазоров, как бы неприятно об этом ни думать.

По этим причинам шифрование данных в состоянии покоя является хорошей контрмерой в сочетании с воздушным зазором. Злоумышленник, вероятно, получит доступ к системе с воздушным зазором, если он действительно захочет проникнуть внутрь. Лучше всего убедиться, что любые данные, которые он может украсть, будут для него совершенно бесполезны.

Вывод: Включение воздушных промежутков в жизнеспособный контекст киберзащиты

На сегодняшний день наилучшей практикой является реалистичное отношение к воздушным промежуткам. Они могут работать и действительно могут быть очень эффективными в правильных обстоятельствах в рамках стратегии резервного копирования и восстановления. Однако очень важно не принимать упрощенное мышление и думать: «Он изолирован от воздуха, поэтому он безопасен». Это просто больше не соответствует действительности.

Вместо этого имеет смысл тщательно продумать желаемые результаты, риски и уязвимости для конкретного варианта использования воздушного зазора. Например, если целью является защита резервных копий, то шифрование имеет решающее значение для надежного воздушного зазора. Кроме того, логический воздушный зазор может быть лучшим решением. Физическое разделение может не потребоваться. При правильной реализации воздушный зазор обеспечивает надежный уровень киберзащиты.

Почему воздушные зазоры и расстояние между стыками имеют жизненно важное значение для стеновых панелей из фенола

При установке систем стеновых панелей из фенола, особенно фасадов с дождевым экраном, наличие воздушных зазоров и расстояние между стыками является отраслевым стандартом. Однако, как мировой лидер среди производителей фенольных панелей, мы заметили, что широкое понимание почему воздушные зазоры и расстояние между швами имеют жизненно важное значение при применении фенольных панелей.

В фенольных облицовочных панелях есть что ценить, и мы считаем, что одним из ключей к этой оценке является понимание того, что такое воздушные зазоры и расстояние между стыками, почему они необходимы, а также некоторых других факторов, повышающих эффективность системы фенольных стеновых панелей. — включая то, как они помогают предотвратить деформацию панелей.

Воздушный зазор — это открытое пространство за системой стеновых панелей, которое обеспечивает движение воздуха за панелями, предотвращая попадание влаги, плесени и повреждение изоляции и несущей стены. Это включает в себя наличие точки входа и выхода воздуха в верхней и нижней части полости.

Лучший способ защититься от миграции влаги – это установить стеновую систему, которая не только дренирует, но и вентилирует; это называется системой защиты от дождя. Воздушные зазоры являются отраслевым стандартом для установки стеновых панелей, особенно с дождевыми экранами.

Зачем нужны воздушные зазоры?

Воздушные зазоры необходимы для обеспечения потока воздуха на передней и задней панелях. Этот поток воздуха помогает предотвратить деформацию панелей, выравнивая давление и обеспечивая пространство для перемещения панелей без давления друг на друга.

Чтобы оптимизировать эффективность системы фенольных стеновых панелей, необходимо позаботиться о контроле количества воздушного пространства или размера воздушного зазора. Когда соответствие строительным нормам вступает в игру для установок выше определенной высоты, существует максимально допустимое количество воздушного пространства, что также является важным фактором.

Воздушные зазоры помогают избежать длительного образования конденсата на заднем вентилируемом фасаде, обеспечивая постоянно функционирующую вентиляцию. Свободный вертикальный вентиляционный зазор должен составлять не менее 200 см²/м, а для алюминиевых подконструкций требуется минимальное свободное поперечное сечение 150 см²/м для входных и выходных отверстий. Чтобы обеспечить вертикальный поток, опорные профили всегда должны быть выровнены по вертикали.

Стоит подчеркнуть, что в воздухе содержится влаги; мы говорим не только о дожде.  Это означает, что воздушные зазоры необходимы и для внутренних фенольных панелей .

Влажность присутствует даже в помещении, хотя обычно она менее заметна из-за систем HVAC. При установке системы внутренних фенольных стеновых панелей по-прежнему важно иметь воздушный зазор не менее ⅜ дюйма вверху и внизу полости, чтобы обеспечить вентиляцию за счет входа и выхода воздуха, а также обеспечить надлежащее расстояние между стыками для расширения и сжатия. .

Обратите внимание, когда солнце светит сквозь окна и падает на внутренние стены; или когда кондиционер работает на высокой мощности, а в местах с окнами скапливается влага из-за температурного контраста. Кроме того, если вы предлагаете такие удобства, как душ, ванная, тренажерный зал, шкафчики и т. д., важно учитывать влажность и тепло. Это цель воздушного зазора.

Что такое расстояние между швами?

Расстояние между стыками — это пространство между панелями, которое позволяет расширяться и сжиматься, чтобы панели не деформировались. Существует два типа суставных систем: закрытые и открытые.

Система закрытых соединений

В системе закрытых соединений вы не можете видеть, что находится за соединением. Системы с закрытыми стыками хорошо подходят для мест с интенсивным движением, таких как школы, потому что никто не может получить доступ к пространству за стеновыми панелями.

Например, в школе дети не смогут что-то просунуть в суставы. Этот тип системы также может быть более эстетичным в приложениях, где система соединения будет хорошо видна.

В этом отеле Sheraton в Мэриленде используются наружные фенольные облицовочные панели Fundermax, установленные в закрытой системе стыков с использованием нашей системы крепления Modulo.

В этом центре YMCA в Нью-Йорке наружные фенольные стеновые панели Fundermax устанавливаются в закрытую систему стыков, достигнутую с помощью нашей системы крепления Scaleo.

Система с открытым соединением

В системе с открытым соединением, если смотреть с близкого расстояния, вы действительно можете видеть, что находится за соединением. Однако издалека или в больших масштабах открытые стыки малозаметны. В зависимости от используемой системы крепления стыки могут позволять или не позволять вам видеть полость позади. Кроме того, открытая система соединений допускает большее движение, что означает, что в конструкции могут использоваться панели большего размера.

Наружные фенольные стеновые панели Fundermax установлены в этом здании суда Массачусетса в системе открытых стыков со скрытыми креплениями.

В таверне Hangar 24 в Ирвине, Калифорния, внешние фенольные облицовочные панели Fundermax устанавливаются в систему открытых стыков с использованием открытых крепежных элементов соответствующего цвета.

Что предотвращает деформацию панели?

Панели HPL на 65% состоят из бумаги (дерева), поэтому важно помнить, что поток воздуха и расстояние между стыками имеют решающее значение для сохранения плоскостности панелей. Изделия на основе древесины будут естественным образом расширяться и сжиматься в зависимости от влажности и влажности.

Деформацию панели можно предотвратить, оставив воздушные зазоры для притока воздуха и вентиляции, а также стыковое пространство для расширения и сжатия, которые естественным образом происходят с панелями из фенольной смолы.

Ниже вы можете увидеть разницу между установкой с недостаточным расстоянием между швами (слева) и установкой с правильным расстоянием между швами (справа).

Также чрезвычайно важно иметь одну фиксированную точку, а баланс отверстий в панелях должен быть скользящими точками при установке как внутренних, так и наружных фенольных стеновых панелей.

Фиксированная точка

Фиксированная точка  – это винт с отверстием точного размера в панели для винта, который идеально подходит для затягивания винта. Это гарантирует, что панель расширяется от того места, где мы хотим, до точек скольжения.

Скользящие точки

Скользящие точки  – это другие винты с отверстиями немного увеличенного размера, специально предназначенными для обеспечения возможности перемещения и расширения панелей.

В этой статье представлена ​​более подробная информация о том, как устанавливать фенольные панели.

Чтобы узнать больше и ознакомиться с техническими характеристиками, демонстрирующими установку дождезащитных фасадов с воздушным зазором, расстоянием между швами, фиксированной и подвижной точками, загрузите полную брошюру Technique Exterior здесь.

Хотя идея укрепления стеновой системы путем преднамеренного включения в нее зазоров  безусловно звучит нелогично, системы стеновых панелей с надлежащими воздушными зазорами — это проверенное решение, которое поможет продлить срок службы вашего здания и конструкции. Для получения дополнительной информации о фенольных облицовочных панелях свяжитесь с Fundermax сегодня.

Что такое воздушный зазор посудомоечной машины?

Воздушный зазор для посудомоечной машины представляет собой цилиндрический фитинг, который соединяет слив кухонной раковины с посудомоечной машиной, предотвращая попадание грязной воды в посудомоечную машину, а также из нее во время цикла мойки. Посудомоечные машины Whirlpool ^® имеют несколько важных функций, которые обеспечивают чистоту посуды, в том числе небольшой, но эффективный воздушный зазор для посудомоечных машин.

Поскольку слив посудомоечной машины осуществляется непосредственно в кухонный водопровод, воздушный зазор посудомоечной машины препятствует повторному попаданию грязной воды в прибор. Читайте дальше, чтобы узнать больше о воздушных зазорах для посудомоечных машин и о том, как они работают:

Как работает воздушный зазор в посудомоечной машине?

Воздушные зазоры посудомоечной машины работают путем разделения двух ответвлений шланга зазором без давления воздуха для предотвращения перекрестного загрязнения между посудомоечной машиной и сливом. В то время как одна ветвь фитинга воздушного зазора соединяется с прибором, другая соединяется и спускается к мусоропроводу. Грязная посудомойка откачивается из прибора в воздушный зазор по шлангу, откуда по второму отводу шланга сбрасывается в место слива.

Нужен ли воздушный зазор для посудомоечной машины?

Воздушные зазоры функционируют по принципу базовой физики. Поскольку вода не может течь обратно через воздушный зазор без давления, они предотвращают откачку воды во время использования посудомоечной машины и предотвращают повторное попадание грязной использованной воды в устройство. Несмотря на то, что есть несколько альтернатив для поддержания потока воды в посудомоечной машине в правильном направлении, например, использование высокого контура или стояка, воздушные зазоры могут предотвратить сифонирование или обратный поток в любых обстоятельствах и предусмотрены строительными нормами в нескольких штатах.

Воздушные зазоры также могут предотвратить попадание воды из раковины в посудомоечную машину в случае засорения сливного отверстия или измельчителя мусора. Большинство посудомоечных машин также имеют обратные клапаны в системе слива, чтобы предотвратить это. Для дополнительной защиты сливной шланг можно проложить к нижней стороне прилавка, чтобы свести на нет силу гравитации и не позволить стоку воды попасть в устройство в случае отказа обратного клапана.

Нужен ли воздушный зазор в новых посудомоечных машинах?

Воздушный зазор в посудомоечной машине предназначен для обеспечения того, чтобы вода, используемая в вашей машине, была свежей и не вытекала раньше времени во время цикла мойки. Если вы живете в штате, где законом предусмотрены воздушные зазоры, то даже новая посудомоечная машина потребует их установки. Для сливного шланга, подсоединенного к водопроводу на высоте менее 20 дюймов над полом, потребуется воздушный зазор. Проверьте местные нормы и требования.

Профессионалы не всегда рекомендуют устанавливать воздушные зазоры в посудомоечных машинах, если это не предписано законом. Также можно предотвратить попадание грязной воды в посудомоечную машину, если проложить сливной шланг под столешницей на той же высоте, что и полная раковина с водой. Это позволяет высокой петле противодействовать гравитации воды из раковины, которая попадает в посудомоечную машину. Некоторые посудомоечные машины Whirlpool ^® имеют встроенные воздушные зазоры на сливном конце. Однако эти устройства не распознаются агентствами по кодированию и не будут препятствовать использованию устройства через счетчик, где это требуется по коду.

Должна ли вода выходить из воздушного зазора посудомоечной машины?

Если в воздушном зазоре посудомоечной машины протекает вода, это указывает на проблему, которую необходимо устранить. Вода, вытекающая из воздушного зазора, обычно вызвана засором, который часто можно устранить, попробовав несколько простых способов самостоятельно.

Как очистить воздушный зазор в посудомоечной машине?

Чтобы прочистить воздушный зазор посудомоечной машины, снимите крышку и используйте щетку для бутылок с длинной ручкой, чтобы удалить частицы пищи, которые могут застрять в трубке. Вы также можете попробовать прочистить засор, поместив трубку от бумажного полотенца на отверстие и подув на нее, чтобы выбить мусор.

Если ни один из этих методов не работает, а ваш мусоропровод был недавно установлен, возможно, заглушка никогда не удалялась. Чтобы снять выбивную заглушку, отключите утилизатор от сети и отсоедините шланг, соединяющий с ним слив воздушного зазора. С помощью молотка и отвертки выбейте выбивную заглушку, чтобы вода могла течь по трубке. После того, как вы подсоединили сливной шланг, загляните внутрь утилизатора, чтобы вынуть незакрепленную заглушку, прежде чем снова подключить его к источнику питания.

Если ни один из этих методов не работает, а воздушный зазор все еще негерметичен, возможно, пришло время обратиться к специалисту. Услуги по ремонту и замене от торговой марки Whirlpool обеспечивают профессиональную помощь, когда она вам нужна.

Магазин Whirlpool

^®  посудомоечные машины

Если вы готовы приобрести Whirlpool ^®  посудомоечная машина , вы можете выбрать один из нескольких эффективных и долговечных вариантов.

ВДП370ПАХБ

ВДТ750САКБ

УДТ555САХП

WDF550SAHB

 Подробнее о Whirlpool

^® Посудомоечные машины

• Как пользоваться посудомоечной машиной: 4 ключевых совета

  Можете ли вы сказать, правильно ли вы используете посудомоечную машину? Узнайте, как пользоваться посудомоечной машиной, чтобы добиться отличных результатов независимо от того, что вы моете.

• Детали посудомоечной машины: Краткое справочное руководство

  Хотите знать, как детали посудомоечной машины выполняют свою работу? Узнайте о частях посудомоечной машины с помощью этого руководства, а затем узнайте, как эти части работают для мытья посуды.

• Как измерить стандартные размеры посудомоечных машин

  Узнайте, как измерить шкафы для посудомоечных машин для всех стандартных размеров посудомоечных машин. Вы узнаете, как измерить ширину, высоту и глубину посудомоечной машины для вашей кухни.

домашнее сердцебиение

Готовы к дополнительным советам, домашним лайфхакам и руководствам по устройствам?

Просмотреть все статьи

Была ли эта статья полезной? Передайте на

Видеоролики с часто задаваемыми вопросами

: Вентиляционные зазоры — радиационный барьер AtticFoil™

Вопрос: Какой зазор я должен оставить вверху и внизу фольги, чтобы обеспечить надлежащую вентиляцию?

В идеале вам нужно от 3 до 6 дюймов пространства вверху и от 3 до 6 дюймов пространства внизу. Вентиляция чердака проста: у вас есть отверстия в нижней части чердака и отверстия в верхней части. Цель состоит в том, чтобы установить AtticFoil™? Излучающий барьер таким образом, чтобы он не нарушал вентиляцию чердака по сравнению с ее естественным ходом. Суть в том, чтобы дать воздуху свободный и свободный путь на чердак снизу через вентиляционные отверстия на потолке и наружу через выходное вентиляционное отверстие; с помощью метода сшивания вы создаете воздушный канал за фольгой (между пленкой и настилом крыши), который позволяет этому пути существовать.

Если оставить зазор, часть воздуха из-под пленки попадет на чердак, но это нормально. Горячий воздух будет идти по пути наименьшего сопротивления, чтобы выбраться из вашего чердака. Когда вы устанавливаете AtticFoil™ с надлежащими воздушными зазорами, это обеспечивает максимальную вентиляцию между крышей и пленкой, а также дает вам преимущество полного покрытия.

Нет софитов или коньковых вентиляционных отверстий?

Излучающий барьер AtticFoil · Нужна ли вам коньковая вентиляция для работы лучистого барьера?

Вам не обязательно иметь вентиляционные отверстия в потолке или вентиляционное отверстие на коньке (или любой другой тип вентиляционного отверстия), чтобы лучистый барьер работал. Независимо от того, какая вентиляция у вас есть или ее нет, вам все равно необходимо оставить небольшой зазор в верхней части крыши, а также зазор в нижней части (вокруг того места, где будет верхний уровень новой изоляции) установки. . Это также относится к любым установленным на крыше вентиляторам/вентиляционным отверстиям или вентиляционным отверстиям на фронтоне.

Когда не хватает фольги

Что произойдет, если вы установите фольгу, а у вас останется место меньше полной ширины листа? Вы отрезаете еще один кусок по размеру или оставляете как есть? Это действительно зависит от вас. Если у вас чердак меньшего размера и открытое пространство составляет хороший процент от общего покрытия, то, вероятно, стоит приложить дополнительные усилия, чтобы вырезать кусок фольги, чтобы он соответствовал пространству. Однако, если ваш чердак больше, а незакрытое пространство составляет небольшой процент площади вашей крыши, вы можете просто оставить его как есть. С любым излучающим барьером, чем больше охвата вы можете получить, тем лучше будут общие результаты. Точно так же, как если бы вы припарковали свой автомобиль на улице в солнечный день — припаркуйте его в максимально затененном месте, чтобы автомобиль оставался прохладнее.

Если вентиляция так важна, нужно ли мне больше?

Вам, конечно, нужна адекватная вентиляция, но больше не всегда лучше. Хорошая вентиляция чердака помогает снизить температуру воздуха на чердаке, а наличие теплоизоляционного барьера помогает снизить температуру поверхности на чердаке. Вот почему лучистый барьер в сочетании с надлежащей вентиляцией работает, чтобы сделать ваш дом более комфортным и энергоэффективным. По нашему опыту, у большинства людей есть большое количество выходных вентиляционных отверстий, но недостаточно впускных. Вентиляционные отверстия в нижней части крыши — это воздухозаборники, через которые воздух поступает на чердак. нарушение естественного цикла воздушного потока.

Воздух всегда движется по пути наименьшего сопротивления, поэтому, смешивая выпускные отверстия, вы фактически можете добиться преобладания самых сильных отверстий, так как выпускное отверстие, а все остальные отверстия станут точкой входа воздуха. Опять же, это важно, потому что естественный воздушный поток должен поступать на чердак снизу и выходить сверху. Лучше всего убедиться, что у вас достаточно чистых и свободных от препятствий вентиляционных отверстий. Мы видели случаи, когда к дому прикрепляли софитную вентиляцию, но на самом деле отверстия никогда не вырезались; найдите время, чтобы убедиться, что вы сделали правильно, и сэкономите себе много времени позже. Что касается вытяжных вентиляционных отверстий, они должны быть в верхней части крыши (или близко к ней) и на расстоянии не менее нескольких футов, если не больше.

«Сейчас мы должны восполнить пробел в знаниях о вентиляции»

То, за что профессор Фило Блуйссен выступал с самого начала пандемии, наконец произошло на пресс-конференции в июле 2021 года.

Добавив значок вентиляции, правительство Нидерландов
принял тот факт, что Covid-19 также может распространяться с помощью аэрозолей. Хотя то, что вентиляция теперь является одной из основных мер, является победой, по словам профессора внутренней среды, нам еще предстоит пройти долгий путь.

Как это началось

Сообщение было ясным: Covid-19 может распространяться через микроскопические частицы слюны, называемые аэрозолями, а также через более крупные капли или при прикосновении к зараженным поверхностям. Поскольку аэрозоли могут распространяться по воздуху гораздо дальше, чем более крупные капли от кашля и чихания, базовых мер, таких как социальное дистанцирование, недостаточно. Вот почему профессор Филомена Блуйссен с самого начала пандемии призывала к улучшению рекомендаций по вентиляции. Она, конечно, была не одинока в этом: в составе большой группы международных ученых весной 2020 года она подписала два открытых письма в ВОЗ, призывая серьезно отнестись к этому третьему пути заражения.

Bluyssen часто появлялся в средствах массовой информации, призывая к дальнейшим исследованиям рассеивания аэрозолей в помещениях. Голландские и международные СМИ освещали эту тему, а ее видео о распространении аэрозолей разошлось по всему миру. «После этого видео ко мне обратились несколько производителей респираторов и потребительская программа «Касса», — вспоминает она. «Мы переоборудовали установку, которую использовали для тестирования распространения аэрозолей с помощью мыльных пузырей. Новая система показывала цветные капли с помощью ультрафиолетового света, и мы использовали ее для тестирования лицевых масок». Академическое сообщество также проявило большой интерес. Возникшее в результате сотрудничество с больницами необходимо для работы Bluyssen. В своей SenseLab она может ставить углубленные эксперименты с аэрозолями и воздушными потоками, но не может и не может работать с вирусными частицами, поскольку медицинские научные исследования связаны строгими правилами.

Пылесос

К компании Bluyssen обратились исследователи Питер де Ман и Дэвид Онг из больницы Франциска с просьбой принять участие в их исследовании присутствия вирусных частиц в домах людей и в больницах. «Мы показали, что можно измерить наличие и количество частиц коронавируса в воздухе с помощью пылесоса с HEPA-фильтром», — говорит она. HEPA-фильтры представляют собой фильтры с очень мелкими ячейками, которые могут удалять из воздуха мелкие частицы; вы можете найти их в системах очистки воздуха, например, в операционных и в некоторых пылесосах. «Мы обнаружили в домах инфицированных людей в три раза больше вирусных частиц, чем в хорошо проветриваемых больничных условиях, где проводятся медицинские процедуры. Это был важный шаг, хотя метод пылесоса еще предстоит усовершенствовать».

Время чтения: 4 мин.

В настроении для грязи

Средние школы

Педиатр и эпидемиолог Патрисия Брюйнинг из UMC Utrecht также связалась с Блуйссеном. Вместе с Брюйнингом и, среди прочего, Сандером Херфстом из Erasmus MC, Блуйссен написал исследовательское предложение о роли климата в помещении в распространении Covid-19. в средних школах. Предложение получило поддержку ZonMw, голландской организации, финансирующей инновации и исследования в области здравоохранения. В то время как все хотят, чтобы школы оставались открытыми, есть опасения по поводу количества инфекций в школах и той роли, которую в этом играет вентиляция. В этом проекте Bluyssen специально ищет индикатор, который связывает количество инфекций с тем, как вентилируются классы. «Было бы хорошо, если бы мы могли найти связь между наличием вирусных частиц и уровнем СО2 в помещении. Все наши рекомендации по вентиляции в настоящее время основаны на CO2 и поэтому могут быть легко изменены».

Блуйссен разработал эксперименты, в которых испытуемые должны были выдыхать в коробку с датчиком частиц внутри. «Частицы, которые мы измерили, варьировались от 0,3 микрона до 10 микрон в размере. Мы также измеряли аэрозоли и CO2 в лаборатории при различных режимах вентиляции. Мы хотели посмотреть, сможем ли мы найти связь между ними, но оказалось, что вы не можете отличить частицы, уже присутствующие в комнате, от того, что вы выдыхаете». В любом случае связь между CO2 и выдыхаемыми частицами не очень очевидна. «Один из них представляет собой газ, а другой содержит смесь жидкости и твердых веществ; поэтому физически они, вероятно, ведут себя по-разному», — объясняет она. Тем не менее, Блуйссен не отказывается от этого пути: «Когда вы выдыхаете, молекулы воды в вашем дыхании начинают испаряться, в результате чего некоторые очень маленькие частицы проявляют более газообразное поведение. Возможно, мы сможем связать такие маленькие частицы с движением CO2. Мы проводим дальнейшее расследование. Конечно, это также зависит от количества вируса, присутствующего в этих частицах, и от того, как долго они остаются живыми».

Мобильные очистители воздуха как решение

Естественная вентиляция не решает всех проблем, но замена существующих систем вентиляции не всегда возможна. Поэтому мобильные устройства для фильтрации воздуха используются в школах Германии. Производитель таких устройств попросил Bluyssen протестировать их систему. «Такие устройства улавливают загрязненный воздух с помощью НЕРА-фильтров. Это работает. Но в ходе тестирования мы обнаружили, что система слишком шумная: она превышала норму шума для классных комнат, а также вызывала сквозняки. Более того, на класс требовалось две системы. Это означает, что такая система не подходит в ее нынешнем виде. Поэтому мы рекомендуем модифицировать продукт. Тогда это вполне может быть решением, особенно зимой».0003

Таким образом, объем знаний неуклонно растет. Однако Блуйссен по-прежнему разочарован реакцией правительства. «Наши результаты всегда хорошо воспринимались в прессе, но правительство почти не реагировало на них. Например, в октябре 2020 года Бельгия уже создала Целевую группу по вентиляции для консультирования своего правительства. У нас до сих пор нет этого в Нидерландах», — говорит она. «За пределами Нидерландов росла осведомленность о третьем пути заражения. ВОЗ и Американский центр по контролю и профилактике заболеваний признали это, как и многие другие учреждения. Однако RIVM, Голландский институт общественного здравоохранения и окружающей среды, утверждал, что передача вируса воздушно-капельным путем может происходить только во время медицинских процедур». Ситуация постепенно начала меняться, когда в мае 2021 года Блуйссен и 38 ученых из разных стран опубликовали в научном журнале Science призыв бороться с распространением респираторных инфекций путем корректировки конструкции здания. «В этой статье также говорилось, что Нидерланды были одной из немногих стран в мире, которая отставала в этом отношении».

И снова это привлекло внимание СМИ. «Приходили программа текущих событий «Ньювсуур» и газета «Троу», как и многие другие. Но на этот раз заинтересовало и Министерство здравоохранения, социального обеспечения и спорта», — говорит Блуйссен. Потребовалось личное письмо от 20 ученых премьер-министру Марку Рютте, а также ходатайство члена парламента Герта Вилдерса, прежде чем значок вентиляции появился на пресс-конференции. «Это был момент ликования, но на последующих пресс-конференциях о вентиляции почти не упоминалось».

С тех пор VWS попросили ее помочь создать аналитический центр. «Это должно быть сосредоточено на будущем вентиляции, а также в отношении устойчивости и энергосбережения. Тут нужен комплексный подход. Например, вы не можете сначала решить проблемы с плесенью в домах, а затем изолировать их таким образом, чтобы не было достаточной вентиляции, чтобы предотвратить ее повторное появление». Недавно RIVM также пришел к выводу, основываясь на собственных расчетах, что вентиляция легких помогает против инфекций Covid-19. Но это все еще два шага вперед и один шаг назад, считает Блуйссен.

Центр готовности к пандемии и стихийным бедствиям

Между тем, Bluyssen более неохотно, когда звонит пресса, так как еще так много работы предстоит сделать. В мае 2021 года Erasmus MC, Университет Эразма и Технический университет Делфта создали центр готовности к пандемиям и стихийным бедствиям. Широкий консорциум Erasmus MC, UMC Utrecht, Radboudumc, TU Eindhoven и TU Delft, частью которого является Bluyssen, также проведет здесь исследования воздушно-капельной передачи вирусов. «Я также состою в консультативном комитете KNAW, где мы готовим план готовности к пандемии в голландском контексте», — говорит она. Обе инициативы направлены на повышение готовности к будущим вирусным вспышкам и стихийным бедствиям.

Кризис Covid-19 сам по себе, возможно, еще не закончился, даже в долгосрочной перспективе, и есть еще много вопросов, на которые нужно ответить. «Сейчас общеизвестно, что вирус может распространяться по воздуху, поэтому мы должны иметь возможность бороться с ним и по воздуху. Мы знаем, что вентиляция помогает, но мы еще не знаем всего. Например, до сих пор сложно предсказать, как вирусные частицы распространяются в помещении, как долго они остаются живыми и сколько нужно вдохнуть, чтобы заразиться. Мы должны закрыть этот пробел в знаниях вместе», — говорит Блуйссен. «Нам также необходимо посмотреть, какие системы и меры лучше всего работают в данной ситуации, поэтому предстоит проделать большую работу и в плане решения».

Существует множество способов проветривания помещений. Измеритель CO2 также может рассказать больше о степени вентиляции, но как он работает?
В видео ниже показаны и объяснены различные методы вентиляции.

время: 4 мин.

Op digitaal ziekenbezoek in Reinier de Graaf dankzij Delftse studenten

время чтения: 12 мин.

Консультационный кабинет 2030 года: чтобы достичь больших целей, начните с малого

Время чтения: 3 мин.

Доступная МРТ

Требования к сливу посудомоечной машины

К

Аарон Стикли

Аарон Стикли

Аарон Стикли — лицензированный сантехник с 15-летним опытом работы в сфере коммерческого, нового сантехнического оборудования, обслуживания и ремонта жилых помещений. Он начал свой собственный бизнес по обслуживанию жилья и ремонту сантехники. Статьи Аарона о сантехнике на The Spruce публикуются четыре года.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 01.09.22

Рассмотрено

Ричард Эпштейн

Рассмотрено
Ричард Эпштейн

Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений. Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших профсоюзных строительных компаний Нью-Йорка.

Узнайте больше о The Spruce’s
Наблюдательный совет

Факт проверен

Сара Скотт

Факт проверен
Сара Скотт

Сара Скотт занимается проверкой фактов и исследователем, работала в сфере индивидуального строительства в сфере продаж, маркетинга и дизайна.

Узнайте больше о The Spruce’s
Редакционный процесс

Ель / Кевин Норрис

Поскольку посудомоечная машина сливается в водопроводную систему вашей кухни, существует небольшая вероятность того, что грязная сточная вода попадет обратно в посудомоечную машину и загрязнит чистую посуду или попадет обратно в систему подачи свежей воды. Чтобы предотвратить это, строительные нормы и правила требуют создания воздушного пространства в сливном шланге посудомоечной машины.

Что такое вентиляция посудомоечной машины?

Вентиляционное отверстие посудомоечной машины предотвращает повторное попадание грязной воды в посудомоечную машину. Есть несколько распространенных способов сделать это: создать высокую петлю на сливном шланге, подсоединить шланг к штуцеру с воздушным зазором или установить обратный клапан на сливной линии.

В любом случае перед установкой новой посудомоечной машины важно ознакомиться с местными строительными и сантехническими нормами. Местные правила диктуют юридические требования в вашем регионе. Свяжитесь со строительным отделом вашего города или посетите веб-сайт для получения дополнительной информации. В некоторых регионах высокий контур является минимальным требованием, но во многих других юрисдикциях воздушный зазор должен быть установлен со всеми новыми посудомоечными машинами.

Соединение посудомоечной машины с высоким контуром

В методе с высокой петлей сливная линия посудомоечной машины поднимается как можно выше под столешницей, прежде чем она спускается вниз, чтобы соединиться с системой слива. В некоторых регионах этот метод с высокой петлей является допустимым вариантом, но обязательно проверьте. Поскольку верхняя часть контура расположена выше уровня залива посудомоечной машины, маловероятно, что сливаемая вода может быть перекачана обратно в посудомоечную машину.

Метод с высокой петлей не так надежен, как воздушный зазор, но он может помочь предотвратить попадание загрязненной воды обратно в посудомоечную машину. Там, где это разрешено, метод с высокой петлей освобождает монтажное отверстие в раковине, которое можно использовать для дозатора мыла, фильтрации воды или диспенсера мгновенной горячей воды.

Ель / Кевин Норрис

Соединение посудомоечной машины Air Gap

Соединение с воздушным зазором когда-то было предпочтительным методом подключения слива посудомоечной машины, хотя его практичность исчезла. Воздушный зазор — это небольшой металлический или пластиковый элемент, который устанавливается на столешницу или раковину и обычно имеет декоративную заглушку. Устройство имеет два шланговых фитинга на нижней стороне, под раковиной или столешницей. Входящий сливной шланг посудомоечной машины соединяется с одним фитингом, а дополнительный шланг идет от другого фитинга к сливной трубе кухонной раковины или измельчителю мусора.

Воздушный зазор работает, пропуская свежий воздух в сливной шланг, если есть резервная копия, вызывающая отрицательное давление. Это устраняет любую силу всасывания, которая может втягивать воду обратно в камеру посудомоечной машины. Воздушные зазоры предназначены для установки в существующее монтажное отверстие в верхней части раковины (или их можно установить на любой тип столешницы). Они доступны в различных вариантах отделки, чтобы соответствовать вашему смесителю и раковине.

Совет

Хотя использование соединения с воздушным зазором по-прежнему возможно, оно больше не является предпочтительным методом и не так практично, как использование высокой петли или обратного клапана.

Ель / Кевин Норрис

Подключение посудомоечной машины к сливу

Сливной шланг посудомоечной машины всегда сначала проходит от посудомоечной машины до воздушного зазора или высокого контура, а затем возвращается вниз, чтобы соединиться с системой слива. Способ подключения к системе слива зависит от того, установлен ли у вас под раковиной мусоропровод.

При установленном мусоросборнике сливная линия посудомоечной машины должна спускаться из воздушного зазора или высокого контура и соединяться с боковым ниппелем на мусоропроводе, где он соединяется с хомутом.
