Каждому хозяину хочется, чтобы вновь отремонтированная или надстроенная мансарда стала одним из любимых мест в доме, не правда ли? Однако это помещение может оказаться чересчур жарким летом и холодным в зимнее время. Воздух может застаиваться, приобретать затхлый запах, а внутренняя отделка поражаться плесневым грибком.

Причина таких досадных явлений – неэффективная вентиляция мансарды в частном доме, неудачно спроектированная при строительстве. Мы расскажем, как ее лучше устроить. Поможем найти ошибки в вашей системе и предложим несколько вариантов проверенных на практике решений.

В предложенной нами статье вы найдете детальное описание причин и последствий неверно организованной или непродуктивно действующей вентиляции. Узнаете, каким образом лучше обеспечить стабильный воздухообмен. Поймете, из каких составляющих складывается безупречное вентилирование.

Содержание статьи:

• Виды и назначение вентиляции мансарды
• Вентиляция помещения мансарды
  • Организация приточной вентиляции
  • Вытяжка через фронтон
• Вывод вентиляции через крышу
• Воздухообмен на холодном чердаке
• Грамотно устроенная кровля мансарды
• Выводы и полезное видео по теме

Виды и назначение вентиляции мансарды

Мансардный этаж зачастую имеет нестандартную форму и планировку, ведь существует множество вариантов решения как по форме крыши, так и по обустройству под ней. Вентиляция в каждом конкретном варианте отличается, как и температурные условия и возможности вывода коммуникаций.

Наиболее распространённая и приемлемая по техническим требованиям планировка – ломаная двускатная крыша. Под ней находится помещение правильной квадратной или прямоугольной формы и три холодных треугольных сегмента чердака.

Вариантов обустройства мансардного пространства множество. Иногда жилым делают всё пространство под крышей, оставляя открытыми ригели и внутреннюю обрешетку скатов. Помещение получается просторным и воздушным, но его сложнее оформить

В вентиляции нуждается и жилая площадь, и чердаки, и обшивка фронтонов, и кровля.

Для её организации используются:

• Металлические, пластиковые или гофрированные трубы и переходы для вентиляционных каналов;
• Слуховые окна, встроенные в скаты и фронтоны;
• Накладные, канальные и крышные вентиляторы;
• Дефлекторы, установленные на аэраторы и вентиляционные трубы;
• Линейные и точечные аэраторы;
• Софиты, обеспечивающие приток в мансардное пространство и слои кровельной системы.
• Вентиляционные зазоры между слоями кровельного пирога.

Циркуляция воздуха в жилой мансарде особенно важна, поскольку в этом помещении возможны перепады температуры и повышенная влажность.

Она может быть организована по такому же принципу, как в любой другой комнате, либо как на нежилом чердаке. Выбор схемы зависит от назначения мансарды: для постоянного или периодического проживания, а также от её планировки.

Даже при качественной вентиляции жилого пространства на стенах и потолке может появиться плесень. Причина тому – застой влажного воздуха в холодных чердачных треугольниках, отделяющих стену и потолок от скатов крыши.

Как правило, их вентиляцию организовать проще и дешевле всего, но об этом нужно вспомнить еще до того, как конструкции и отделка будут поражаться черной плесенью.

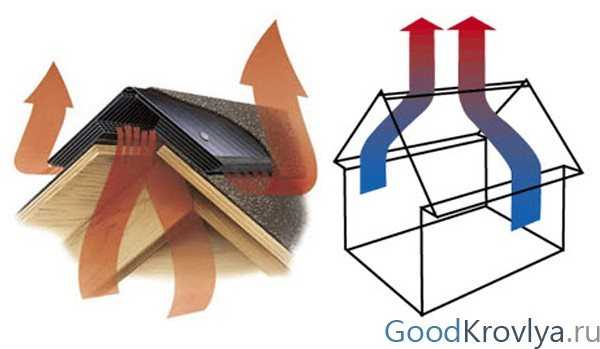

Вентиляция кровли заключается в циркуляции воздуха внутри кровельного пирога, от свесов к коньку. Она удаляет испарения и конденсат, а также приводит в норму температуру под кровлей, которая по нормам может превышать уличную максимум на 4 градуса.

Для вентиляции не нужно отказываться от подшива крыши – существуют специальные перфорированные решетки – софиты, а в готовый подшив можно врезать решетчатые сегменты, но лучше оставить зазоры между дощечками для вентилирования

Это обеспечивает сохранность древесины в каркасе крыши и металлического кровельного материала, предотвращает появление очагов ржавления и гниения.

Кроме того, благодаря вентиляции выравнивается давление воздуха под кровлей и над ней при сильном ветре. Благодаря этому значительно снижается подъёмная сила, срывающая кровлю. Вентилируемый фасад также обеспечивает сохранность материала обрешетки и утеплителя под обшивкой.

Вентиляция помещения мансарды

Непосредственно жилая зона мансарды нуждается в регулярной и качественной вентиляции, особенно если это место постоянного жительства, а не дачный дом. Норма воздухообмена для комнаты составляет 2 – 3 кратное полное обновление воздуха за час, если же под крышей есть санузел или кухня, коэффициент кратности возрастает до 8 – 12.

Для нормального функционирования вентиляции необходимо обеспечить пути притока и вытяжки воздуха, примерно равные по пропускной способности. На мансарде, как правило, необходимо позаботиться не только об отведении отработанного воздуха, но и о притоке свежего – открытой лестничной площадки будет недостаточно.

Кроме того, следует учесть, что длина воздуховода, выведенного через крышу, меньше, чем у вентиляции 1-го этажа, а потому естественная тяга значительно ниже.

Организация приточной вентиляции

Даже самая мощная вытяжка не сможет эффективно работать, если свежему воздуху неоткуда поступать. Для этого в мансарде необходимо предусмотреть отверстия, через которые свежая порция с улицы сможет свободно проникать.

Источниками притока могут служить мансардные или слуховые окна в скатах, расположенные в противоположных фронтонах вентиляционные окошки или обычные зарешеченные отверстия, приточные стеновые клапаны. Для регулировки потока их можно оснащать диффузорами.

Для продуктивной вентиляции мансардного пространства лучше использовать бризер. Он включает воздушный фильтр, москитную сетку, подогрев, позволяют регулировать подачу воздуха или полностью перекрыть его, изменить направление потока в помещении

Элементарное устройство для приточной вентиляции выглядит как круглая решетка, врезаемая в стену через трубу. Они используются там, где вентиляция через окна невозможна или недостаточна.

Воздух затягивается в клапан естественно, за счет разницы давлений, проходит через конструкцию, поглощающую шум потока, и подаётся в комнату. Есть и универсальные приточно-вытяжные клапаны, пропускающие воздух в обоих направлениях.

Приточный клапан со встроенным вентилятором необходим для создания принудительной подачи свежего воздуха. Это особенно удобно и эффективно для мансард сложной геометрической формы. Благодаря ему в помещении будет создаваться давление, которое самостоятельно вытеснит отработанный воздух, не оставляя зон застоя.

Как правило, приточные модели вентиляционных клапанов устанавливают непосредственно над батареей, чтобы поступающий воздух сразу мог нагреться. Кроме того, не стоит монтировать приточники слишком высоко, иначе воздух будет циркулировать только под потолком.

Установить приточный клапан своими руками несложно, главное – правильно выбрать место и найти или взять в аренду бур с алмазной коронкой для мобильного бурового станка или аналогичную насадку для дрели

Слуховые окна – это вентиляционные отверстия, закрытые глухими или распашными створками с остеклением или решётками-жалюзи. Роль слуховых могут выполнять и обычные окна со стеклопакетами, если их регулярно приоткрывать, либо снабдить клапанами проветривания.

Проще всего окна врезаются во фронтоны, и в домах малой и средней площади с двускатными крышами обычно так и поступают. Тогда воздух циркулирует как напрямую между двумя фронтонами, так и удаляется вентиляцией через потолок.

Однако не любая конструкция кровли подразумевает наличие фронтонов, а при большой площади помещения окон только в торцах будет недостаточно. В таком случае в кровлю вставляют мансардные окна или встраивают дормеры.

Панорамные окна врезаются непосредственно в скат, под наклоном, продолжая плоскость кровли. Они дают много света, могут быть установлены в уже собранную крышу без её демонтажа. Такие окна хорошо вписываются в экстерьер любой стилистики, а их сравнительно высокая стоимость компенсируется отсутствием затрат на дополнительные постройки на крыше.

Хоть это и наиболее популярное решение, оно имеет недостатки: мансардные панорамные окна склонны к протеканию, особенно бюджетные варианты или при неправильной установке.

Открывать панорамные окна для проветривания может быть неудобно из-за высокого расположения, а также не получится проветрить в дождливую погоду

Кроме того для проветривания можно использовать зенитные фонари. Правда это возможно, если они оснащаются открывающимися фрамугами. Эти конструкции послужат не только для улучшения естественного освещения, но и для удаления бытовых испарений, дыма, отработанного воздуха.

Дормеры – это небольшие выступы – «домики» на крыше для установки обычных, вертикальных окон. Такие «кукушки» делают крышу красивее и увеличивают внутреннее пространство, к тому же в мансарде добавляется стандартное окно с подоконником.

Сам дормер может быть разной формы и конфигурации:

• Треугольный – с двускатной крышей под углом 64 градуса, спускающейся до основной кровли. Смотрится наиболее органично в большинстве случаев.
• Квадратный – с двумя вертикальными стенами и односкатной крышей, наиболее простой в постройке и позволяет установить прямоугольное окно. А также с небольшими вертикальными стенками и двускатной крышей – в таких постройках бывает сложно выполнить гидроизоляцию стыков стен и основной кровли;
• Арочный – с округлой крышей. Один из наиболее сложных в обустройстве, но на округлой крыше с мягкой кровлей хорошо смотрится только такой вариант.

Также вентилирование обеспечит антидормер – окно, «утопленное» в крыше. Эта конструкция дешевле, но для установки используется комнатное, а не уличное пространство. Особенно популярны в крышах с большим уклоном – например, ломаных.

В дормеры чаще всего устанавливают окна с остеклением, которые кроме проветривания обеспечат и освещение, и возможность выхода на крышу.

При необходимости можно зашить стену фронтона дормера и установить решетчатое слуховое окно, через которое будет поступать только воздух

Обустройство дормера – лучшее решение для мансарды большой площади либо под полувальмовой датской крышей. Однако их не получится установить на пологие скаты, с уклоном менее 35⁰. Также нежелательно направлять окна на север – будет и темно, и холодно.

Если говорить о размерах и отступах, то не рекомендуют использовать окна меньше, чем 120×80см. Не стоит также устанавливать их ниже, чем в 1м от пола веранды или ближе 80см друг от друга. Чтобы вентиляция была эффективной, окна, а вернее, их открывающиеся части, должны быть на расстоянии 80 – 100см от потолка или крыши.

Обустраивать створки в дормерах необходимо на этапе проектирования и кровли крыши. Составляя план-схему кровли, пересчитайте суммарную ширину окон – она должна быть не меньше, чем половина длины мансарды. Также проверьте, чтобы вертикальная часть дормера располагалась точно над внешней стеной дома, а его каркас было возможно закрепить на основных стропилах без врезки в них.

Проще всего соорудить квадратный дормер с односкатной крышей, имеющей минимальный уклон. Главное – качественно заизолировать стыки с основными скатами

Касательно соотношения с остальными окнами дома, дормеры располагают точно над окнами предыдущего этажа – это и красиво, и безопасно.

Вытяжка через фронтон

При наличии в доме фронтонов, через них следует обустроить не только приточную вентиляцию, но и вытяжку. Сделать в них отверстие всегда проще и дешевле, чем в кровле, но не всегда это допустимо.

Во-первых, наверняка не подойдет этот вариант тем, у кого жилым является абсолютно все пространство под крышей – с открытыми ригелями и без холодного чердака сверху. Причина проста: вентиляционный канал проложить негде, а вытяжки непосредственно на фронтоне будет достаточно разве что для совсем небольшой однокомнатной мансарды.

Во-вторых, желательно избегать горизонтальных каналов тем, у кого под крышей есть санузел или кухня: эти помещения нуждаются в мощной вытяжке, а влага и копоть из них способна собираться конденсатом на чердаке, внутри вентканала и на его конце, на фасаде дома.

Результат – конденсат замерзает на чердаке и в трубе, а в оттепель заливает и утеплитель, и потолок мансарды, и фасад.

Если же вы обустраиваете жилую комнату на хорошо утеплённом чердаке, и над ней есть холодный треугольник хотя бы минимальной высоты – возможна эффективная вентиляция мансарды, выведенная через фронтоны, а не через крышу.

В зависимости от формы крыши, необходимости и дизайнерского решения, во фронтон можно встроить как остекленное, так и решетчатое слуховое окно

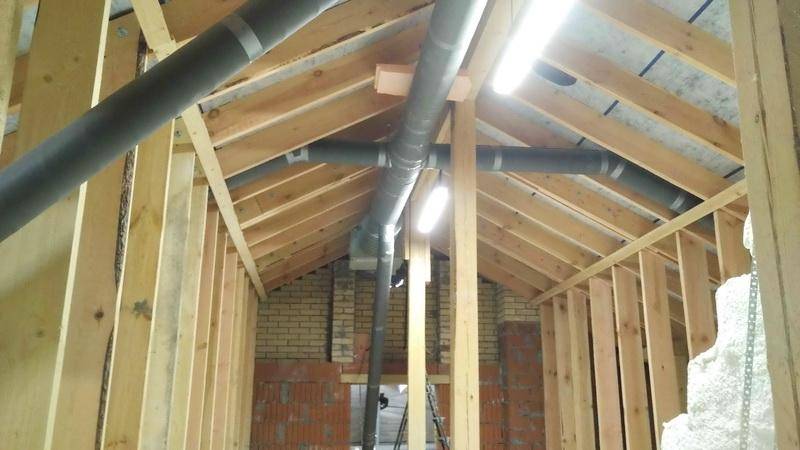

Лучшая схема устройства организована так. В каждой жилой комнате либо в дальней точке от подачи воздуха (если комната всего одна) в потолке вырезается отверстие. В это отверстие устанавливается решетка и выход вентканала – уголок или тройник.

На чердаке все эти отверстия соединяются вентиляционный каналом. При этом на разветвлении для каждой комнаты устанавливается обратный клапан, а также обратными клапанами окружается проход канала через наружную стену.

Желательно в последней части , после соединения всех частей, установить канальный вентилятор для принудительной работы вытяжки. Чтобы свести к минимуму образование конденсата из-за перепада температур, все трубы вентиляционного канала утепляются.

На улицу нежелательно выводить вентиляцию вровень с фасадом: возможно, выступающая труба выглядит не особо эстетично, но подтёки конденсата на фронтоне будут ещё хуже. Также выход трубы необходимо закрыть специальным козырьком – фасадным выходом.

Коварность обустройства из пространства мансарды в том, что сооружение качественной системы по всем правилам обойдётся практически в такую же сумму, как вывод через крышу.

Желание сэкономить, например, на утеплении канала или установке вентилятора приводит к низкой эффективности системы и проблемам с конденсатом, которые крайне проблематично устраняются

Естественная вентиляция мансардного этажа через фронтоны будет качественно работать, если между атмосферным давлением за пределами конструкции и внутри будет ощутимая разница. В таком случае можно даже соорудить канал из гофрированной трубы с минимальным утеплением или без него: это дешевле и проще, чем использовать обычные трубы или плоские каналы.

Вариант с врезкой или просто вентиляционного окна для жилой мансарды мы не рассматриваем, поскольку он подразумевает циркуляцию холодного воздуха напрямую через помещение, от приточных отверстий к вытяжным. Эта схема неприемлема для отапливаемого помещения: тепло будет попросту выдувать.

Вывод вентиляции через крышу

Именно такое решение советуют теплотехники. И совсем не потому, что хотят получить с вас больше денег. Дело в том, что каждый горизонтальный отрезок трубы снижает естественную тягу, а значит – эффективность вентиляции.

Проектирование вентиляционной шахты частного дома и её выхода на крышу лучше поручить строителям: тут значение имеют не только площадь сечения и высота над крышей. Важны и площадь, и тип помещений, материал и форма канала, вид вентиляции, утепление трубы, температура на чердаке, погодные условия и другие факторы.

Для полноценного вентилирования мансарды необходимо устройство воздухообмена в пределах помещения и отвод влаги из кровельного пирога

Вертикальная труба, выведенная на крышу, избавит хозяина дома от проблем с конденсатом на чердаке и на фасаде, а дефлектор или крышный вентилятор, установленные на верхушке трубы, обеспечат необходимый уровень тяги.

Обустройство – дело непростое, затратное и неблагодарное, поэтому лучше предусмотреть выход вентиляции на крыше ещё на этапе её возведения.

Воздухообмен на холодном чердаке

В большинстве случаев форма помещения мансарды не повторяет форму основания ломаной крыши, ведь обустроить такое нестандартное помещение и сделать его удобным будет непросто. После обшивки вертикальных стоек стропильного каркаса и ригелей изнутри всегда остаются отделенные от полезной площади треугольники.

Организация регулярного воздухообмена необходима не только мансардам, но и холодным чердакам, не обустроенным для постоянного или временного проживания

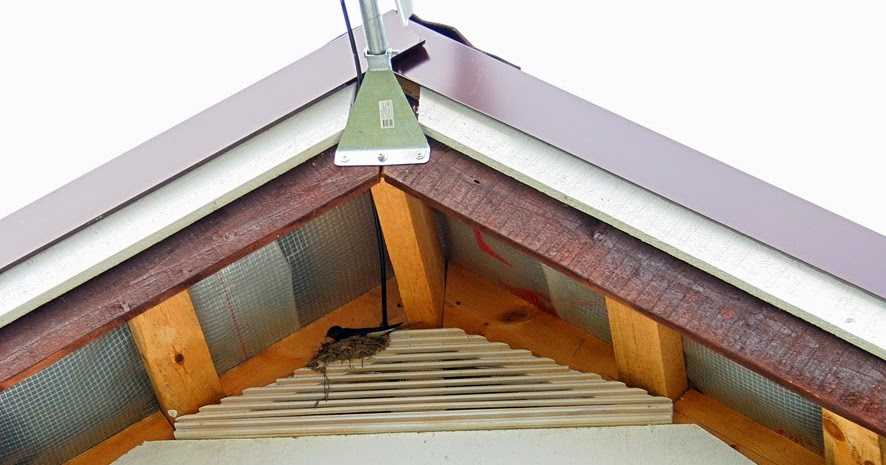

Решить проблему несложно: достаточно установить вентиляционные решетки, слуховые окна, приточники или фасадные вентиляционные выходы на каждый фронтон, чтобы воздух мог пронизывать насквозь каждый холодный треугольник.

Пускай вас не смущают теплопотери: они будут минимальны, зато вы предупредите появление плесени и затхлого запаха на стенах и потолке мансарды, не говоря уж о сохранности кровли и перекрытий.

Как выбрать, чем закрыть отверстия для вентиляции холодных треугольников над мансардой и по бокам от неё? Вентиляционные приточные и вытяжные клапаны в этом случае используются редко: это дороже и площадь их относительно мала, а в шумопоглощении здесь нет никакой необходимости.

Фасадные вентиляционные выходы отличаются наличием козырька, надёжно защищающего от снега и косого дождя. Обратные клапаны с них нужно снять или продырявить, чтобы при смене ветра приточное и вытяжное отверстие могли меняться ролями.

Вентиляционные решетки и слуховые окна по сути же отличаются лишь размером и формой. Возможность регулировки открытия жалюзи и распашные створки здесь ни к чему.

Грамотно устроенная кровля мансарды

В современном строительстве все конструкции стараются снабдить максимальной теплоизоляцией, загерметизировать, чтобы снизить потери тепла. Конструкций, ограждающих мансарду, это касается, пожалуй, больше всего. Ведь именно через кровельную систему способно уходить наибольшее количество тепла.

Если слои гидро-, паро- и теплоизоляции в кровельном пироге сложены без вентиляционных зазоров, система утепления практически не будет работать. У влаги, выпадающей в виде конденсата из-за разницы температур, бытовых испарений, проникшей под кровлю дождевой воды не будет возможности выйти наружу.

Вода — отличный проводник, из-за ее содержания в утеплителе тепловые волны будут свободно проходить на улицу. К тому же она провоцирует гниение древесины, из которой выполнен стропильный каркас, а часто и обшивка мансарды.

Осушение кровельного пирога – пожалуй, отдельная обширная тема. Однако её эффективность значительно сказывается на микроклимате мансарды, особенно в летний зной, когда верхний слой кровли прогревается до +100⁰С. Потому вкратце расскажем о том, как это должно быть устроено.

При грамотной организации кровельного пирога, с устройством вентиляционных каналов требующегося сечения, утепленные скаты регулярно омываются воздушными потоками. В итоге просушенная кровля не пропускает тепловые волны, не мокнут и не выходят из строя строительные конструкции

Цель любых устройств для вентиляции кровли – обеспечить движение воздуха от свесов к коньку. Проще всего это устроить под кровлей из шифера или ондулина: под волнами кровельного материала воздух свободно поднимается к коньку, свесы в таком случае наглухо не подшиваются.

С металлочерепицей и профнастилом ситуация практически аналогичная, но их карнизы желательно снабдить вентиляционными решетками или закрыть пропускающим воздух уплотнителем. Рельефную кровлю обязательно отделяют от гидроизоляции дистанционным бруском — он и формирует вентиляционный зазор, требующийся для удаления испарений и атмосферной воды, скопившейся под покрытием.

Другие же материалы, в частности, мягкая черепица или листовой металл, нуждаются в искусственном создании 1 или даже 2 вентиляционных слоёв в 3 – 5см, отделяющих пароизоляцию от утеплителя, а гидроизоляционную плёнку – и от покрытия.

Для притока и выхода воздушных потоков в кровельную систему должны быть устроены отверстия, позволяющие потоку свободно перемещаться

Вентиляционные каналы для этого устраивают путем укладки обрешетки и контробрешетки. Воздух будет подниматься между решетинами. Если толщины стропил недостаточно для укладки всех слоёв кровельного пирога и обеспечения зазоров вентиляции, стропильные ноги наращивают брусками.

Для притока в подшиве свесов крыши используют перфорированные вставки – софиты или вентиляционные решетки, через равные промежутки по всей длине свеса. Для вытяжки устанавливают специальный конек с аэрацией либо точечные аэраторы.

Общая площадь сечения всех отверстий для должна быть 1м² на каждые 300 – 500м² площади скатов кровли.

Как подкровельное пространство, так и обшивку фронтона можно вентилировать через точечные аэраторы, если организация длинных аэраторов или щелей невозможна

Вентиляция фронтонов осуществляется между обрешеткой и материалом обшивки фасада. Если обшивка устанавливается горизонтально, то опоры обрешетки – вертикальные, и естественной вентиляции они не препятствуют.

Если же рейки каркаса необходимо закрепить горизонтально, существует несколько вариантов решения для вентиляции фронтона:

1. Закрепить небольшие отрезки реек горизонтально в шахматном порядке. Это экономно и эффективно, но может быть сложно выставить все по уровню.
2. Установить длинные рейки, но сделать в них отверстия в шахматном порядке.
3. Соорудить вертикальную контр- обрешетку. Вентиляция в таком случае будет наиболее эффективной, но и материала потребуется больше всего.

Если обшивка будет диагональной, следует отдать предпочтение вертикальному расположению реек.

Выводы и полезное видео по теме

Принципы и теорию вентиляции мансарды мы подробно рассмотрели в статье, а наглядно ознакомиться с процессом монтажа вентиляции мансарды можно ознакомиться в следующих видео.

Вентиляция холодных треугольников через фасадные выходы вентиляции:

Как спроектировать дормер для установки слухового окна в кровле:

Как самому обустроить вентиляцию мансарды:

Подытоживая, напомним, что одинаково важно обустроить вентиляцию не только жилого пространства мансарды, но и холодных чердачных треугольников, и самой кровли. В противном случае проблемы могут возникнуть как с комфортом в помещении и внутренней отделкой, так и с долговечностью кровли.

А вы уже обустроили вентиляцию на мансарде? Получилось ли устроить эффективную систему с первой попытки? Делитесь опытом, советами и дополнениями к статье в комментариях ниже.

метод аэрации + как сделать вентиляционные решетки

Грамотная организация воздухообмена в пределах чердачного пространства необходима для нормальной работы конструктивных составляющих крыши. Безупречно устроенная вентиляция фронтона избавит от появления грибка на деревянных элементах стропильной системы, продлит сроки службы компонентов кровельного пирога.

Она обеспечит просушку утеплителя, исключит снижение его теплотехнических качеств, предупредит образование разрушительно действующего конденсата. Для того чтобы вентиляция справлялась с немалым списком задач, стоит ознакомиться со спецификой ее устройства.

Основная задача вентиляционной системы заключается в формировании регулярной циркуляции воздушных потоков, омывающих конструктивные элементы крыши.

Вместе с непрерывно перемещающимися воздушными массами из ограниченного фронтонами и скатами пространства удаляется конденсат. Выветриваются бытовые испарения, свойственные всем видам жилых помещений.

Организованный воздухообмен необходим как для обустроенных мансард, так и для неэксплуатируемых чердачных пространств. Планомерное движение воздушных масс требуется и владельцам дома, нуждающимся в создании благоприятного для дыхания микроклимата, и стройматериалам.

Одновременно с выводом избытка влаги и отработанной воздушной массы системой вентиляции уравниваются показатели давления за пределами кровельной конструкции и внутри ограниченного ею пространства. Снижение давления внутри чердака требуется для предотвращения нарушения связующих узлов и срыва крыши.

Согласно предписаниям изданного еще в 1964 г. сборника положений от Госстроя о планово-предупредительных мероприятиях по содержанию зданий суммарная площадь сечения всех видов вентиляционных отверстий регламентируется. Она обязана быть в пределах от 1/300 до 1/500 доли от площади перекрытия мансарды или чердака.

В соответствии с требованиями того же старенького нормативного документа обновление воздушной массы должно производиться дважды за час в наиболее неблагоприятный погодный период. Показания термометра на нежилом чердаке в морозное время должны отличаться от измерений «за бортом» на 5 — 6ºС.

Заметим, что по прошествии внушительного количества лет требования к устройству вентиляции практически не изменились. Зато появились новые стройматериалы и виды отделки, препятствующие естественному поступлению и оттоку воздуха из чердака. Защита от ветра, атмосферной воды и потерь тепла существенно повысила герметичность, превратившись вместе с тем в непроницаемый барьер для воздушных потоков.

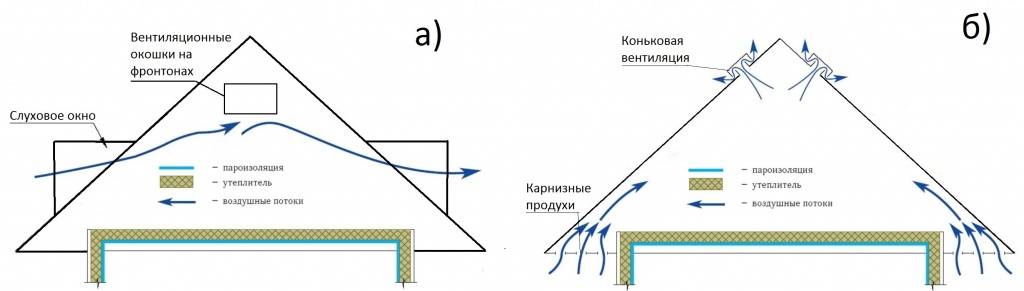

Для того чтобы обеспечить проветривание чердачно-мансардного помещения и строительных конструкций используются разные по исполнению технологические приемы, это:

• Сооружение вентилируемого фронтона. Метод заключается в устройстве вентиляционных зазоров между материалами с различающейся теплотехникой. Зазоры в 3 – 5 см формируют между ветрозащитой и утеплителем, кирпичной или пенобетонной стеной и теплоизоляцией.
• Устройство вентиляционных окон и решеток. Способ направлен на обеспечение движения воздушной массы через помещение и снижение давления в мансарде/чердаке. Слуховые окошки могут быть врезаны в скаты, но проще всего они устанавливаются на фронтон.
• Установка вентиляционных клапанов. Используются как для приточного, так и для вытяжного типа вентиляции с естественным и механическим побуждением. Работают в паре с вентиляторами и без. По функциональному назначению они равны слуховым окошкам.

Указанные варианты вентиляции не исключают друг дружку, ведь каждый из них решает собственные задачи. Работают они не только в паре, но и с дополнениями в виде коньковых и скатных аэраторов, продухов, турбодефлекторов и т.д. Но раз речь в нашей статье идет о фронтонах, разберемся с этими тремя разновидностями.

Сооружение вентилируемого фронтона

Вентиляционные зазоры между материалами с различающейся теплотехникой создаются путем установки бруска на кирпичные и пенобетонные поверхности. Отметим, что обшивку деревянных стен в случае их ремонта или отделки выполняют без формирования зазоров. Исключение – крайне неровная поверхность, требующая корректировки посредством устройства фальш-стены.

Для сооружения каркаса по кирпичным и бетонным поверхностям используется брусок толщиной не менее 2,3 см, который устанавливают:

• Вертикально. Для горизонтального монтажа всех видов вагонки, натурального и пластикового блок хауса, профлиста, сайдинга и т.п. Это наиболее подходящий способ установки реек каркаса для формирования естественного перемещения воздушных масс по вентиляционным зазорам вдоль обшивки фронтона и утеплителя, если он есть.
• Горизонтально. Для вертикального монтажа вышеперечисленных видов отделки. Горизонтальное расположение реек препятствует естественному течению воздушного потока, который стандартно перемещается по вертикали. Поэтому горизонтальный каркас устанавливается «с разрывом» — собирается из отрезков бруска.

При вертикальном расположении элементов обшивки рекомендуется сооружать двойную обрешетку, чтобы не ослаблять разрывами основу, установленную под отделку фронтона. В таком случае вертикально установленные рейки обеспечат вентиляцию в необходимом объеме, а горизонтально расположенные элементы будут служить основой под обшивку.

Вертикальную схему установки элементов каркаса применяют, и если предполагается диагональная установка вагонки. Если есть сомнения в несущей способности реек или планируется сложный вид отделки с неоднократной сменой направления элементов облицовки, лучше установить двойной каркас.

Для сооружения каркаса, играющего заодно роль стенок вентиляционных каналов, подходит не только брусок хвойных пород, но и металлический профиль с зубчатыми кронштейнами, выпускаемыми специально для облегчения их установки и регулировки положения. Однако в приоритете все же пиломатериалы как максимально сочетаемая с отделкой жилья органика.

Вентиляцию фронтонной стенки устраивают:

• В два уровня, если в обустройстве фронтона применяется полиэтиленовая пленка в качестве ветрозащиты и гидроизоляции. Зазоры в таких случаях создают между утеплителем и пленкой, а также между пленкой и внешней отделкой.
• В один уровень, если используется диффузная мембрана, способная самопроизвольно пропускать наружу влагу при возникновении в толще теплоизоляции избыточного давления.

Мембране разрешено вплотную контактировать с теплоизоляцией. Она свободно пропустит пар и конденсат из толщи утеплителя наружу в отличие от полиэтилена, представляющего собой практически непробиваемую гидроизоляционную преграду.

Несмотря на более высокую стоимость полимерных диффузных вариантов ветрозащиты с гидроизоляцией, они гораздо практичней, потому что позволяют сократить расход пиломатериала и ощутимо продлевают эксплуатационные сроки систем утепления.

Установка вентиляционных окон и решеток

Вентиляционными окошками и решетками оборудуют преимущественно неэксплуатируемые чердачные помещения. При обустройстве мансарды отдают предпочтение традиционным деревянным рамам со остекленными створками и форточками для поддержания требующегося влажностно-температурного баланса.

Для устройства вентиляционных окон выпускают готовые комплекты, включающие коробку и наличник для внешней отделки места установки. Производят их из древесины и из пластика, который значительно дешевле натурального материала. Конфигурация бывает круглой, полукруглой, многоугольной, овальной, простой прямоугольной или треугольной и др.

Вентиляционные окна для обустройства фронтонов делятся на два вида:

• Глухие. Это обычные жалюзийные решетки, не предполагающие возможности растворения для прямого проветривания. В их раму вмонтированы нерегулируемые или регулируемые планки наподобие жалюзи. Регулировка планок предоставляет возможность задавать объем проходящего через чердак потока воздуха.
• Распашные. Оснащенные одной или двумя створками для проведения периодического проветривания чердака. Изготавливаются по принципу традиционных окон, но уступают им в габаритах.

Есть еще комбинированные варианты, включающие и створки для периодического проветривания, и жалюзи для постоянной циркуляции воздушных масс.

Пользуясь готовыми заводскими решениями, можно сконструировать и соорудить окошко для фронтона собственноручно. Только нужно по аналогии с промышленными изделиями закрыть результат самостоятельного производства мелкой металлической сеткой с тыльной стороны. Она нужна как защита от насекомых, пыли и подобной атмосферной взвеси.

Размер окошка под вентиляцию подбирают, исходя из обозначенных выше нормативных предписаний. Монтаж во фронтон без утеплителя может производиться после сооружения и облицовки конструкции. Во фронтонной стенке просто вырезают проем, равный по размеру и форме коробке окна. Затем устанавливают в отверстие конструкцию и закрывают ее снаружи наличником.

В теплоизолированных каркасных фронтонах место для размещения решеток и окон следует заранее предусмотреть и обустроить коробом. Он обеспечит правильный монтаж рамы, облегчит установку, заодно будет противостоять смятию и оседанию утеплителя.

Для обустройства монолитных кирпичных, бетонных, каменных конструкций выпускаются решетки с перпендикулярно прикрепленной к ним трубкой. Устанавливаются они предельно просто:

• Поверхность предварительно пробуренного в стене отверстия обрабатывается подходящим клеевым составом.
• От решетки отделяют крепежный хомут и обод.
• Между стеной и контактирующей с ней тыльной поверхностью решетки наклеивается изоляционная лента или наносится герметик.
• В обработанное отверстие заводится труба до упора решетки снаружи.
• Производится фиксация установленной в отверстие решетки. Крепеж ставят через внешнюю рамку в стену.
• Устройства, применяемые в организованной вентиляционной системе, подсоединяются к вентканалам. Решетки для естественного типа вентиляции закрываются аналогами со стороны помещений.
• Установленную решетку со стороны улицы закрывают ободом. Если монтаж вентиляционного атрибута производился перед обшивкой стены, то обод ставят после отделочных работ.

Для обеспечения регулярного воздухообмена в нормативных объемах глухие и распашные окошки на фронтоны устанавливаются так, чтобы между их нижней гранью и верхней плоскостью перекрытия было не менее 80 см, но не более 100 см.

Установка вентиляционных клапанов

Отличной, но более дорогой альтернативой обычным вентиляционным решеткам для обустройства фронтонов являются клапаны. Их применяют для обустройства фронтонов мансард для регулярной замены отработанной воздушной массы равнозначной по объему, но свежей порцией.

Кроме поставки свежего воздуха или отвода отработанной воздушной массы клапаны выполняют еще массу полезных функций. Их выпускают для приточных и комбинированных систем, используют для оснащения как естественных вариантов вентиляции, так и разновидностей с искусственным, т.е. механическим побуждением движения воздушного потока.

Новаторские приточные устройства наделены способностями гасить, шум, подогревать воздушный поток, фильтровать и автоматически регулировать его объем. Снаружи они выглядят как привычные вентиляционные решетки. Изнутри помещений представляют собой небольшой ящик, установленный на стену мансарды сразу под ее окном.

Принцип действия приточного вентиляционного устройства:

• Доля свежего воздуха через решетку захватывается клапаном. Направление воздушного потока в устройство естественной системы осуществляется за счет разницы давления за пределами дома и внутри него. Механические приборы направляют воздушную массу вентиляторами.
• Затем его принимает шумопоглатитель. Производители предлагают клапаны с разнообразными приспособлениями для снижения шума. Например, фирма «ДомВент» выпускает клапаны с поглотителями звуков в виде гофрированной полимерной трубы с вмонтированной москитной сеткой.
• После обработки воздух выходит из прибора и поставляется сразу на радиатор, от которого получает тепловую энергию, далее распространяется в обрабатываемом пространстве.

Для удаления отработанного воздуха, прежде поставленного приточным клапаном, используются или обычные решетки, или устройства с вентиляторами.

Монтаж стеновых клапанов производится по аналогии с установкой простых вентиляционных решеток, оснащенных удлиняющим патрубком.

Рассмотрим вариант сооружения вентиляционной решетки для низкоскатной крыши. Приспособление для поставки свежей порции воздуха расположено будет в самой вершине, что не слишком эффективно для конструкций с крутыми скатами, т.к. не сможет полностью омывать помещение воздушным потоком.

У конструкции будет внешняя рама, повторяющая форму скатов обустраиваемой крыши, и ее внутренняя «подмога» на которую возложена функция фиксации в проеме и удерживания планок типа жалюзи. Для устройства первой доски располагаются параллельно скатам, для второй устанавливаются плашмя – параллельно фронтонной стене.

Для изготовления потребуется пиломатериалы из древесины, максимально устойчивой к атмосферным атакам. Автор конструкции советует запастись грубо обработанным кедром. Если имеются средства, то можно приобрести мореный дуб. Как ни странно, лиственница в таких условиях работает не слишком хорошо. Хвойные породы в вентиляционных решетках служат лучше, к тому же радуют более приемлемой стоимостью.

Любое предприятие, независимо от его размаха и реальных масштабов, требует тщательной подготовки и проектирования. В предложенном нами примере не создавалась схема в масштабе, хотя тем, кто привык с ней работать, сделать чертеж с уменьшенными размерами изделия никто не запрещает. Мастер сразу расчертил решетку на листе фанеры в реальную величину, чтобы не путаться с переводом и переносом расстояний.

На таком самобытном чертеже проще посчитать фактический расход материала, а впоследствии контролировать выполнение соединений планок с несущей и внешней рамой.

Далее работы по изготовлению вентиляционного приспособления выполняются в следующем порядке:

• Согласно вычерченному на фанере абрису производим раскрой доски для изготовления внутренней несущей рамы, точно подгоняя детали для идеальной состыковки.
• Сборку несущей рамы выполняем при помощи шурупов или гвоздей, используя оцинкованные метизы.
• Готовую раму приложим к месту установки для проведения разметки и примерки. Очертим внутренний абрис рамы, чтобы по этой разметке вырезать во фронтоне проем.
• По размерам внутреннего абриса несущей рамы делаем наружную часть рамы из двух соединенных «домиком» досок. Под ней будут располагаться установленные под углом планки вентиляционной решетки.
• Соединяем две рамы оцинкованными саморезами. Для начала установим доски «домиком» на клей, нанесенный по краю на несущую раму. Шляпки креплений после закручивания желательно покрыть водоотталкивающим герметиком.
• Заготовки для планок жалюзи раскраиваем, ориентируясь на размер их самой длинной стороны. Сверяемся с чертежом при раскрое. Если нет опыта, лучше сделать заготовки с запасом 2 – 3 см по длине, чтобы можно было подгонять по факту.
• Со всех заготовок снимаем фаску под единым углом, которому позволено находиться в пределах от 22 до 45º.
• Для верности размечаем углы среза планок, прикладывая их к чертежу, и удаляем излишки.
• Планки монтируем в сформированное обеими рамами пространство. Устанавливаем жалюзи под углом, фиксируем гвоздями к внешней раме «домиком».
• Начинаем заполнение решетки сверху, с самой короткой планки, от нее продвигаемся вниз. Располагаем планки так, чтобы они не выпячивались за несущую раму с внутренней стороны.
• Переворачиваем конструкцию. Дополнительно крепим жалюзи к несущей раме.

Оставим конструкцию в таком же положении, чтобы раскроить и прикрепить к ней москитную сетку из тонкой алюминиевой проволоки. Фиксируем сетку не только на несущей раме, но и на нескольких планках для плотного прилегания.

Установка этой самодельной решетки производится снаружи постройки, крепление выполняется через несущую раму к фронтонной стене. По завершении монтажа наружные крепежные точки следует покрыть герметиком и нанести его на верхние линии состыковки рам. Если есть желание улучшить декоративные качества и защитить древесину, есть смысл окрасить конструкцию.

Еще один вариант герметизации соединений с целью защиты их от атмосферной воды заключается в устройстве подобия отливов из тонкого листового металла. Согнув углом полосу, устанавливают сначала с одной стороны с перехлестом через вершину конструкции. Потом то же самое проделывают с другой.

С устройством вентиляции чердака путем установки решетки ознакомит следующий ролик:

Видео-инструкция поможет желающим установить вентиляционный клапан своими руками:

Демонстрация процесса установки технически сложного вентиляционного устройства поможет понять суть работы:

Устройство вентиляции фронтонной стенки – мероприятие, не оставляющее сомнений в значимости и необходимости. Для ее организации достаточно воспользоваться предложенными нами методами. Использовать их следует в комплексе, чтобы и фронтон, и чердачное помещение оставались в безукоризненном состоянии.

Будьте в курсе!

Подпишитесь на новостную рассылку

Mastering Roof Inspections: Attic Ventilation Systems, Part 2

Кентон Шепард и Ник Громико, CMI®

s, а также страхование и специалисты по кровле, как распознать надлежащие и ненадлежащие условия при осмотре крутых скатов жилых крыш. Эта серия охватывает каркас крыши, кровельные материалы, чердак и условия, влияющие на кровельные материалы и компоненты, включая ветер и град.

ПАССИВНЫЕ СИСТЕМЫ

Пассивные вентиляционные отверстия не требуют электричества, но их эффективность часто зависит от их правильной конструкции для конкретного дома.

Грамотно спроектированная система пассивной вентиляции имеет приточное устройство, расположенное низко в кровле, с вытяжным, установленным у конька.

В сбалансированной системе чистое отверстие впуска будет примерно таким же, как чистое отверстие выпускного отверстия.

Софит Вентс

Если система разбалансирована, лучше сделать больше вентиляции ниже на крыше за счет больших воздухозаборников.

Вы можете увидеть отдельные вентиляционные отверстия, каждое из которых обслуживает стропильный проем, или непрерывные вентиляционные отверстия, как показано здесь.

При осмотре чердака убедитесь, что вентиляционные отверстия потолка не заблокированы изоляцией. Это особенно часто встречается на чердаках с продуваемой изоляцией.

Если вы обнаружите забитые вентиляционные отверстия, прокомментируйте их в отчете о проверке.

Если изоляция не удерживается, вы должны увидеть установленные перегородки для создания воздушного пространства.

Важно, чтобы перегородки выходили наружу и действительно пропускали воздух на чердак. После того, как сайдинг и софиты будут готовы, вы не сможете подтвердить это визуально. Если вы на самом деле не почувствуете поток воздуха из дефлекторов, вы не сможете подтвердить работоспособность потока воздуха, и вам следует отказаться от этого.

Фронтонные форточки

Фронтонные форточки устанавливаются в остроконечные концы на противоположных концах мансарды. Они наиболее эффективны, когда вентиляционные отверстия совпадают с преобладающими ветрами. Это позволяет высокому давлению воздуха с подветренной стороны дома выталкивать воздух на чердак и низкому давлению с подветренной стороны вытягивать воздух.

Когда преобладающие ветры дуют перпендикулярно форточкам, фронтонные форточки действуют как приточно-вытяжные. Происходит меньший воздухообмен и чердачная вентиляция неравномерна, поэтому менее эффективна.

Вентиляционные отверстия на крыше

Вентиляционные отверстия на крыше, иногда называемые «черепашьими» вентиляционными отверстиями, должны быть установлены рядом с козырьком крыши. На этом рисунке показан холодный воздух, поступающий в вентиляционные отверстия потолка.

Поднимается по нижней стороне обшивки крыши и поглощает тепло перед выходом на чердак через вентиляционное отверстие.

Здесь вы видите это до и после установки.

Иногда кровельщики забывают вырезать подложку. Вентиляционные отверстия на крыше не работают, если подстилающий слой не вырезан.

Ветряная турбина

Иногда можно увидеть вентиляционное отверстие турбины. В турбинах используется ряд лопастей особой формы, которые ловят ветер и вращают турбину. Когда лопасти вращаются, они создают область низкого давления, которая вытягивает воздух с чердака.

Хотя они не так эффективны, как коньковые вентиляционные отверстия, они представляют собой недорогую альтернативу в районах с постоянной скоростью ветра не менее 5 миль в час.

Это шнур питания испарительного охладителя, который неправильно проложен через вентиляционное отверстие турбины на чердак.

Должен ли я закрыть вентиляционные отверстия на чердаке?

Руководства по проекту изысканного домостроения

Кровля

Спросите у экспертов

Получите представление о сложной взаимосвязи между коньковыми вентиляционными отверстиями, фронтонными вентиляционными отверстиями и мансардными этажами.

Брюс Харли

Выпуск 225

Здесь нет короткого замыкания. Даже при открытых вентиляционных отверстиях фронтона воздух продолжает поступать в вентиляционные отверстия софита и двигаться вверх из-за эффекта дыма. В то время как часть его выходит через фронтонные отверстия, а часть — через коньковые отверстия, эти выходы не конкурируют друг с другом.

Q:

В процессе постройки чердак нашего 22-летнего дома вентилировался фронтонными вентиляционными отверстиями и потолочными вентиляционными отверстиями. Недавно мы заменили крышу, и когда мы это сделали, мы добавили коньковую вентиляцию . По словам парня, который ведет колонку о благоустройстве дома в местной газете, если вы добавите вентиляционное отверстие на коньке, вы должны закрыть вентиляционные отверстия на фронтоне. В противном случае воздушный путь через чердак будет закорочен, идя только от фронтонных вентиляционных отверстий к коньковым вентиляционным отверстиям и не вентилируя нижнюю часть чердака. Кровельщик говорит, что закрывать вентиляционные отверстия на фронтоне не нужно. Кто прав?

SUZYPQ с форума Breaktime. это. Вот что вам нужно знать: газетчик не прав; Ваш кровельщик прав. Нет необходимости блокировать вентиляционные отверстия на фронтоне, если только они не склонны собирать переносимый ветром дождь и снег. (Это не будет связано с добавлением конькового вентиляционного отверстия; это уже было верно до кровельных работ.)

Несмотря на то, что невентилируемые крыши работают, если они построены должным образом, чердачная вентиляция полезна для большинства домов, а слишком интенсивная вентиляция не повредит конструкции. Воздушный поток способствует сушке вне зависимости от того, поступает ли вода изнутри (конденсация зимой) или снаружи (протечки кровли или гидроизоляции).

Для правильной работы чердачной вентиляции и нормального функционирования дома необходимо тщательно герметизировать и утеплить чердачный этаж. Если между чердаком и жилым помещением есть утечки воздуха, чердачные вентиляционные отверстия становятся выходами для кондиционированного воздуха, создаваемого эффектом дымовой трубы. Если вы не загерметизируете протечки в мансардном этаже, потеря тепла может привести к таянию снега (вызвав ледяные заторы) и создать проблемы с конденсацией и влажностью.

Утечки воздуха могут даже увеличить риск возникновения обратной тяги при горении, особенно для камина с внешним дымоходом.

После устранения утечек и установки изоляции чердак становится изолированным пространством. Основная сила, которая сейчас приводит в движение вентиляцию, — это солнечное излучение на крыше. Это нагревает чердачный воздух. Добавление вытяжных вентиляционных отверстий высоко на крыше может помочь усилить приток воздуха через вентиляционные отверстия софита. Неважно, являются ли эти вытяжные вентиляционные отверстия коньковыми, фронтонными, крышными или какой-то их комбинацией.

Если ветер или снег часто попадает в вентиляционные отверстия на фронтоне, закройте их. Не беспокойтесь о герметичности; просто прибейте доску над отверстием изнутри.

Подводя итог: Устраните утечки воздуха на мансардном этаже, чтобы вентиляция на крыше не засасывала кондиционированный воздух на чердак и не вызывала проблем с влажностью. Добавление конькового вентиляционного отверстия — хорошая идея, и не беспокойтесь о том, что оно будет конкурировать с фронтонными вентиляционными отверстиями. Если вентиляционные отверстия на фронтоне не пропускают дождь или снег, оставьте их в покое.

Кровельная вентиляция – сложная тема, особенно для сводчатых перекрытий, где нет чердака между жилым помещением и крышей. Неправильно спроектированные узлы крыши могут привести к множеству проблем, включая накопление влаги и разрушение. Хотя такие некондиционированные чердаки, как этот, являются самыми простыми узлами для вентиляции, сложные формы крыши усложняют работу.

Подробнее о вентиляции чердака:

Стратегии вентиляции чердака — Простые ошибки могут свести на нет самые лучшие намерения по вентиляции крыши. Вот некоторые вещи, о которых следует помнить.

Вентиляция крыши — При современных методах строительства минимальных кодовых требований может быть недостаточно.

Ускоренный курс по вентилированию крыши — Ученый-строитель Джозеф Лстибурек объясняет, когда вентилировать крышу, когда нет, и как успешно выполнить каждый подход.

Ледяные дамбы — Ледяные дамбы не являются проблемой кровли; они проблема с герметизацией воздуха.

Местный подход к вентиляции крыши — Когда стропильные пролеты будут заполнены плотной целлюлозой, вам понадобятся жесткие вентиляционные перегородки.

Предыдущий:

Три причины, по которым мы вентилировали крышу дома FHB

Следующий:

Нужна ли крыша коньковая вентиляция?

Направляющая

Кровля

Глава

Вентиляция крыши

Кровельные работы


Кровля

Полный ресурс, который включает в себя лучшие материалы и правильные методы для создания прочной, герметичной, привлекательной крыши на любом доме

Посмотреть руководство по проекту

Просмотреть все руководства по проектам »

Станьте участником и получите неограниченный доступ к сайту, включая
Руководство по проекту кровли.
