Вертикальное заземление: его характеристики и монтаж

Заземлитель — важный компонент системы молниезащиты наряду с молниеприемником и молниеотводом. Посредством заземления поступающий ток выводится в землю, и таким образом нейтрализуется порядка 50% заряда. Заземлители бывают разных видов и форм, но все они условно делятся на вертикальные и горизонтальные — по расположению относительно земли. В средней полосе России наибольшее распространение получило именно вертикальное заземление, поскольку оно достаточно эффективно, хотя и в ряде случаев отличается относительной сложностью монтажа.

 Краткое содержание:

1. Что представляет собой вертикальное заземление
2. Основные характеристики вертикальных заземлителей
3. Особенности монтажа вертикального заземлителя
4. Расчет параметров
5. Этапы монтажных работ
6. Способы заглубления электродов
7. Заключение

Что представляет собой вертикальное заземление

Типичный вертикальный заземлитель — это металлический штырь, который имеет определенный диаметр и длину, необходимую для надежной фиксации в грунте. Металл выступает хорошим проводником электричества, при этом в силу финансовой целесообразности наибольшее распространение получили железные заземлители (хотя наряду с ними может использоваться медный провод).

Вертикальное заземление осуществляется непосредственно рядом со строительным объектом. В роли заземлителей используются круглые или иной формы сечения стержни. Поскольку одного металлического штыря может быть недостаточно, чтобы отводить большой заряд в землю, устанавливается одновременно несколько вертикальных заземлителей. При этом они соединяются между собой арматурой и электросваркой.

Основные характеристики вертикальных заземлителей

При выборе материалов для вертикального заземления и подготовке к монтажным работам следует учитывать следующие параметры:

• количество и расположение стержней;
• диаметр и длина штырей;
• глубина установки;
• тип грунта, уровень промерзания.

Заземление может состоять, как уже было сказано, из одного или нескольких связанных между собой стержней. В верхней части заземлителя, ближе к поверхности земли, приваривается арматурная полоса.

Диаметр каждого стержня не должен быть меньше 16 мм, обычно устанавливаются штыри толщиной 18-20 мм. Длина заземлителей может составлять от 2,5 м, чаще всего используются 3-метровые пруты. Однако и это не предел — бывают прутья до 10 метров длиной и более.

Минимально допустимая глубина установки — 1,5 метра. При этом важно учитывать тип грунта, уровень промерзания, а также его водонасыщенность и уровень расположения грунтовой воды. Также нужно принимать во внимание количество заземлителей: например, одному штырю длиной 15 метров соответствуют три связанных между собой стержня длиной примерно 5 метров каждый.

Особенности монтажа вертикального заземлителя

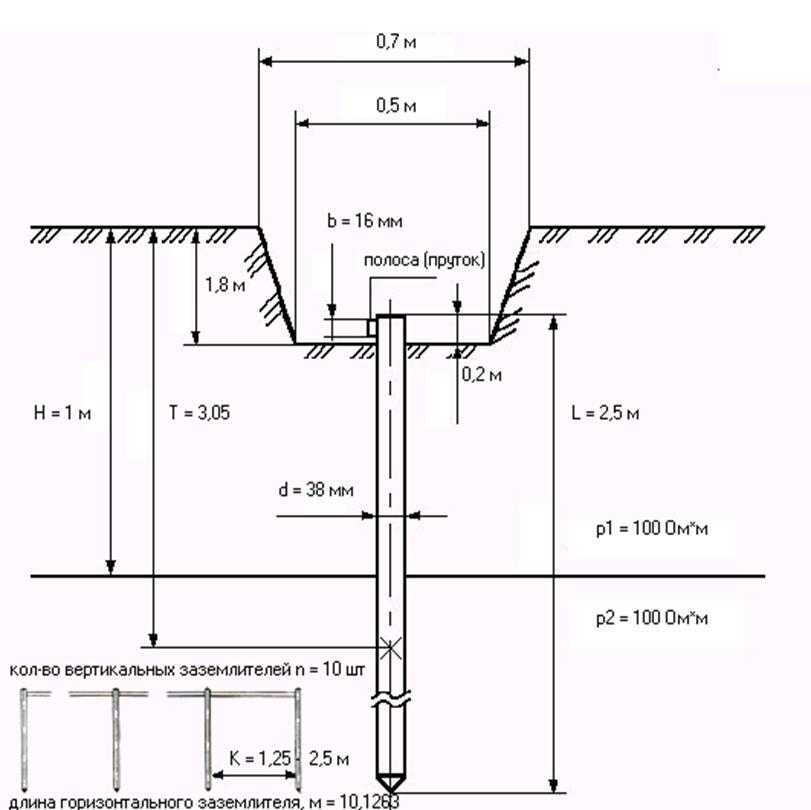

Вертикальный стержень устанавливается в грунт в заранее подготовленную траншею. Ее глубина может составлять 60-70 см, это нужно для того, чтобы заземлитель был полностью погружен в землю и место присоединения токопровода находилось ниже поверхности. На этом же уровне приваривается соединительная полоса, если заземлителей два или более.

Траншея глубиной порядка 60 см может подготавливаться по периметру всего здания. При этом стержни расставляются на примерно одинаковом расстоянии друг от друга.

Монтажные работы выполняются вручную, с помощью механизированного инструмента или спецтехники. Выбор способа зависит от длины прутов, уровня заглубления, состава грунта и имеющихся возможностей. Например, если глубина небольшая, а земля мягкая — заземлитель можно вбить обычной кувалдой. В сложных случаях используется отбойный молоток или экскаватор с ковшом.

Расчет параметров

Прежде чем выбрать и смонтировать вертикальный заземлитель, следует произвести исследования местности. Важно убедиться, какая почва в месте установки и на какую глубину она промерзает в зимнее время. Кроме того, определяют водонасыщенность, уровень подземных вод.

Дело в том, что разные типы почвы обладают различным сопротивлением. Чем меньше сопротивление, тем выше эффективность заземления. И наоборот, в грунтах, обладающих большим сопротивлением, эффективность заземлителей ниже и поэтому предпринимаются дополнительные усилия по ее повышению. В частности всеми способами увеличивается площадь соприкосновения заземлителя с почвой.

Наименьшим сопротивлением характеризуются плодородные черноземные почвы. Установка вертикальных стержней в них допускается на глубину от 1,5 метров. Напротив, максимальное сопротивление — у скалистого грунта, в нем железные пруты максимально заглубляются, монтажные работы при этом сопряжены со значительными трудностями.

Отдельного внимания заслуживает уровень промерзания грунта. В разных почвах он может быть различным. Это учитывают, потому что при замерзании почвы ее сопротивление значительно увеличивается, а эффективность заземления сокращается. Поэтому площадь соприкосновения с металлом в данном случае также должна быть больше. Желательно производить установку заземления ниже того уровня, до которого промерзает земля.

Этапы монтажных работ

Существуют два возможных варианта проведения монтажных работ:

1. Предварительное исследование местности и изучение уровня сопротивления грунта с последующей оперативной установкой заземлителей.
2. Последовательный монтаж стержней с замером сопротивления вплоть до достижения оптимального значения.

В первом случае требуется проводить изыскательные работы, что предполагает дополнительные затраты времени и средств. Во втором важно неукоснительно соблюдать технологию монтажа.

Этапы последовательной установки вертикального заземлителя:

• штырь заглубляется на минимальный уровень, после чего замеряется сопротивление;
• к установленному стержню приваривается второй участок, снимается замер;
• работы продолжаются, пока не будет достигнут оптимальный показатель сопротивления.

Способы заглубления электродов

В зависимости от типа почвы и уровня заглубления электрода подбирается тот или иной способ монтажа. Выше уже было отмечено, что возможна как ручная, так и механизированная установка (с помощью инструмента или спецмашины). При этом применимы разнообразные способы внедрения прутьев.

Какие способы заглубления применимы:

• забивка;
• вдавливание;
• ввертывание;
• вибропогружение;
• бурение скважины с последующей установкой электрода.

В мягких почвах применимы такие способы как вдавливание и ввертывание. Также может применяться забивка, причем часто сочетают несколько методов. Если грунт более плотный и сложный, может использоваться только забивка (ввертывание и вдавливание уже неприменимо).

Вибропогружение с помощью специальной техники показало свою эффективность в мерзлых грунтах. Эту технологию часто применяют в зимнее время.

На самых сложных – каменистых – участках, а также в мерзлом грунте при необходимости глубокого погружения штырей, рациональным способом является предварительное бурение скважины, в которую затем помещается электрод.

Установка вертикального заземления наглядно представлена в следующем видео:

Заключение

Установка вертикальных заземлителей сопряжена с необходимостью изучения грунта и проведением расчетов, а также измерением сопротивления в процессе и по окончании монтажных работ. Решение подобной задачи следует доверять опытным специалистам.

Дата публикации: 18.10.2019

Автор: Администрация

Другие интересные статьи

← Заземлители всех видов для частных и коммерческих строений во Владимире → ← Область применения сэндвич-панелей →

Оставить заявку на продукцию

Ваше имя или название компании*:

Ваш контактный телефон*:

* Поля обязательные для заполнения

Наш каталог продукции

Сэндвич-панели

Доборные элементы

Крепеж и уплотнители

Водосточная система

Молниезащита

Металлопрокат

Cтроительство быстровозводимых зданий

Монтаж водосточной системы

Почему вертикальные заземлители нельзя располагать близко друг к другу?

Вертикальные заземлители небольшой длины

При использовании вертикальных заземлителей небольшой длины (порядка нескольких метров) для обеспечения необходимого заземления в землю устанавливают несколько штырей, которые соединяют между собой параллельно. Естественно, поскольку такой массив занимает определённую площадь, возникает соблазн сэкономить пространство и разместить штыри ближе друг к другу. Но, на самом деле, этого не следует делать — есть определённое расстояние, ближе которого размещать штыри друг относительно друга не следует. О том, чему равно это расстояние и почему слишком близко расположенные штыри — это плохо, пойдёт речь в данной статье.

Взаимное экранирование электродов

В том случае, если два электрода (штыря) находятся на бесконечно большом расстоянии друг от друга, то при их параллельном соединении идеальным проводником с нулевым сопротивлением общая проводимость такого заземлителя относительно земли будет равна сумме проводимостей обоих штырей относительно земли (напомним, что проводимость — это величина, обратная сопротивлению). Данное правило может быть обобщено и на большее количество электродов, тогда суммируются их проводимости.

Но что мы будем наблюдать, если расстояние между параллельно соединенными электродами меньше их длин или сопоставимо с ними? Проводимость такого заземления будет меньше суммы проводимостей двух отдельных штырей относительно земли. Такое явление называется взаимным экранированием электродов. В свою очередь, оно обусловлено так называемым отталкиванием токов.

Основным фактором, определяющим электропроводность почвы, является наличие в ней влаги, в которой растворены соли. В результате получается электролит. При прохождении электрического тока через электролит положительные ионы движутся к отрицательному электроду (катоду), отрицательные ионы — к положительному электроду (аноду). Например, при использовании электродов из меди они будут выполнять роль анода. При этом, поскольку электроды соединены между собой проводником с низким сопротивлением, потенциалы на них относительно земли будут практически одинаковы.

Ионная проводимость в электролите

Ионная проводимость в электролите

Электрический ток связан с физическим переносом ионов. При близком расположении электродов одноименно заряженные ионы будут отталкиваться, что уменьшит интенсивность их движения. Это и есть явление отталкивания токов. В итоге оно уменьшает общую проводимость системы из параллельно соединенных электродов.

Определение минимального расстояния между вертикальными заземлителями

Слишком большое расстояние между вертикальными электродами — это не только нерациональное использование земли, но и большая длина проводов, соединяющих электроды. Чем длиннее провода, тем выше их сопротивление. С другой стороны, если мы размещаем штыри слишком близко друг к другу, это снизит их эффективность. Отсюда следует, что должен быть некий оптимальный диапазон значений расстояния между вертикальными электродами заземления, в пределах которого обеспечиваются наилучшие технико-экономические показатели.

Защита сооружений от попадания молнии — крайне ответственная задача, поэтому для нее параметры заземления, состоящего из нескольких электродов, жестко прописаны, в том числе и расстояние между электродами. К примеру, согласно действующей Инструкции РД 34. 21.122-87, п. 2.2 для отдельно стоящих молниеотводов приемлемым является «искусственный заземлитель, состоящий из трех и более вертикальных электродов длиной не менее 3 м, объединенных горизонтальным электродом, при расстоянии между вертикальными электродами не менее 5 м».

При использовании заземления только для обеспечения безопасности эксплуатации электрических установок, целевым показателем является достижение нужного сопротивления заземления. Методика расчета на основании так называемого коэффициента использования приведена здесь. Чем выше значение коэффициента использования, тем заземление эффективнее. Следует отметить, что значение коэффициента использования зависит не только от расстояния между электродами, но и от количества электродов, а также от топологии их размещения (при одном и том же минимальном расстоянии между электродами расположение их в ряд дает больший коэффициент использования, чем при размещении в виде замкнутого контура).

Электричество установки заземления, часть подземного металлического каркаса

Размещение электродов по замкнутому контуру более удобно с точки зрения использования пространства, но при этом несколько снижается эффективность заземления по сравнению с электродами, расположенными в ряд

Эксперименты показали, что взаимное экранирование параллельно соединенных вертикальных электродов в земле наблюдается на уровне, оказывающим влияние на свойства заземления, при расстоянии менее 2,2L, где L – длина электрода. Дальнейшее увеличение расстояния между электродами не дает уже ощутимой выгоды. С другой стороны, при расстоянии между электродами, не превышающим 0,033L, добавление новых электродов не уменьшает сопротивление заземления.

Выводы

В реальности сопротивление заземления меняется в широких пределах в зависимости от времени года и погодных условий. Поэтому на практике для многоэлектродных вертикальных заземлителей часто используют эмпирическое правило — расстояние между электродами должно составлять не менее длины одного электрода. Максимальное значение расстояния, чтобы заземление не было слишком громоздким и дорогим — удвоенное значения длины электрода. Поскольку длина электродов для многоэлектродного вертикального заземления обычно составляет 3 — 5 м, нормы Инструкции РД 34.21.122-87 в диапазон 1 — 2 длины электрода вполне укладываются.

Тем не менее, современные здания имеют все более сложную конструкцию, в них все больше используется металлических элементов. Телекоммуникационное оборудование, особенно базовые станция мобильной связи, предъявляют очень жесткие требования к заземлению. Поэтому лучше все-таки не полагаться только на эмпирические правила, а обратиться в Технический центр ZANDZ.com, где опытные специалисты разработают вам проект заземления с учетом ваших конкретных задач и особенностей местности, где он будет реализовываться.
