Как правильно сделать разводку электропроводки в квартире своими руками видео.
Капитальный ремонт в квартире или доме подразумевает замену или реконструкцию проводки. Хотя многие забывают об этом важном этапе и спохватываются, когда материалы куплены и процесс отделки помещения уже начался.
Правильное выполнение электропроводки в квартире
Как правило, в старых домах проводка или неисправна, или близка к этому состоянию. А ведь исправные электропровода в доме – залог безопасности жизни и здоровья как жильцов квартиры, так и их соседей. Кроме того, современные технологии позволяют защиту населения сочетать еще и с экономией электроэнергии. Если у Вас есть накопительный водонагревательный бак, то Вы можете установить у себя переключатель «День-Ночь» для минимального использования электричества в ночное время.
Начинать разговор о проводке надо с того, что для каждого помещения она делается индивидуально.
Рассмотрим поэтапную прокладку электрических проводов в квартире.

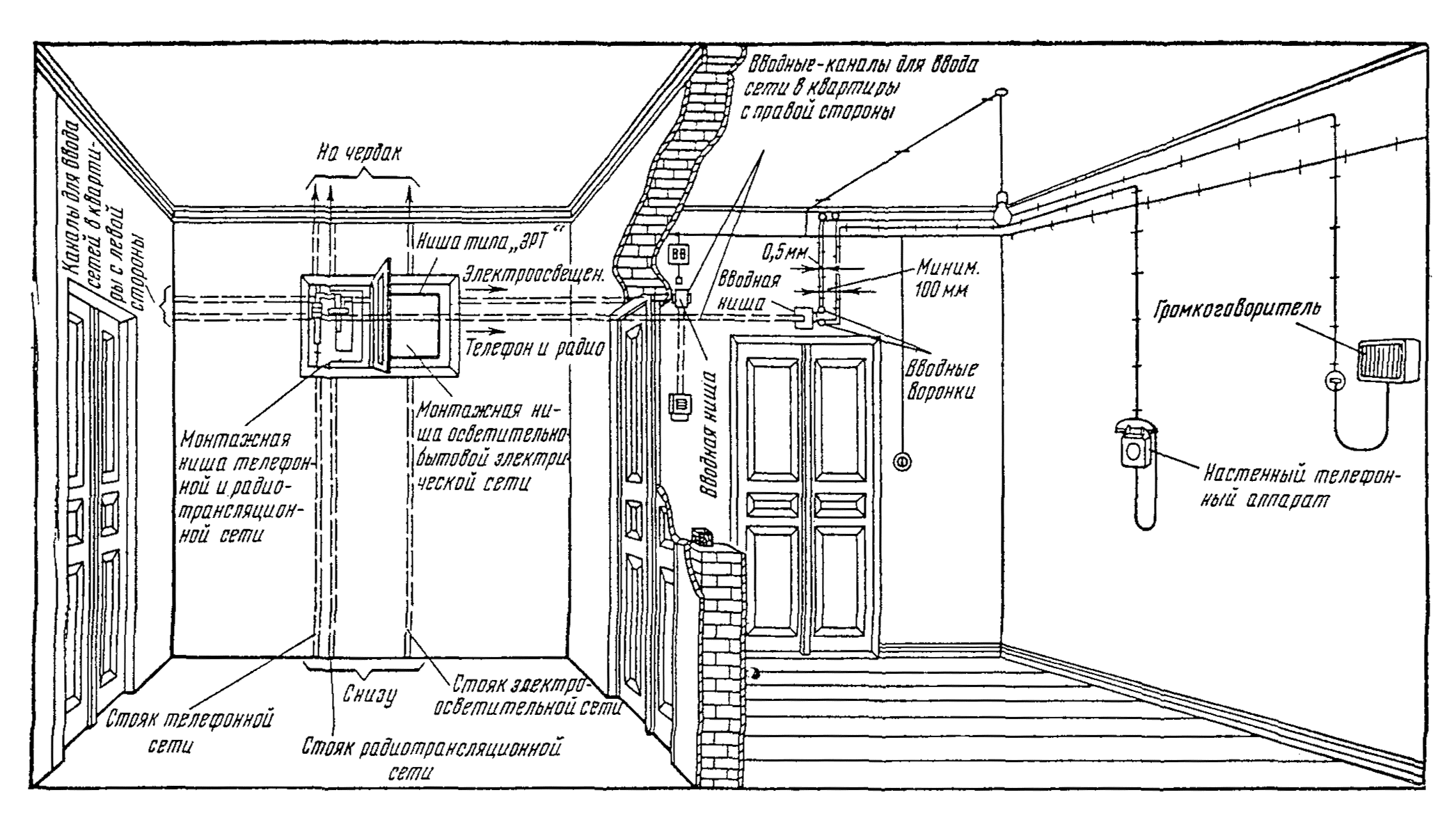

Первым делом необходимо составить схему разводки электрической проводки. Для этого на плане квартиры указывается размещение распределительного щита. Далее высчитывается количество будущих розеток из расчета не менее 1 шт. на каждые 6 м2 (для комнат) и по 2 шт. на 6 м2 (для кухни и ванной), а также количество светильников и люстр.
Затем на плане обозначаются провода, соединяющие электрощит и осветительные приборы и розетки. Следом на схему наносятся точки электропотребления и можно переносить этот план на стены квартиры. Нужно постараться подобрать самую короткую трассу для кабелей, однако прокладываться они должны строго вертикально или горизонтально с соблюдением прямых углов не ниже 15 см от потолка.
Также на схему наносятся места установки распределительных коробок, в которых соединяются кабели. Их лучше располагать в труднодоступных местах и над выключателями. На одно помещение больше одной коробки вряд ли понадобится.
Если в помещении имеются деревянные полы и будет сделана стяжка, то лучший вариант монтажа проводки – по полу в металлических трубах.
Выключатели устанавливаются на расстоянии 90 см от пола, а розетки – не менее 30 см.
Желательно заранее определиться с местами расположения мебели и электроприборов (холодильника, стиральной машины и т. д.) для удобства подключения техники.
Следующим шагом является подача вводного кабеля в распределительный щит. Электрический щит представляет собой устройство для приема и распределения электроэнергии при напряжении менее 1 кВ переменного тока частотой 50–60 гЦ, а также для редкого включения и отключения линий групповых цепей и для их защиты при коротких замыканиях и перегрузках.
Распределительный щит может быть как внутренне установленным (располагаться в нише), так и накладным (монтироваться на стене). Лучшее место для этого устройства – сразу около входа в квартиру.
Электрощит включает в себя вводный выключатель нагрузки, счетчик электроэнергии, одно или несколько устройств защитного отключения (УЗО), автоматические выключатели и другие элементы.

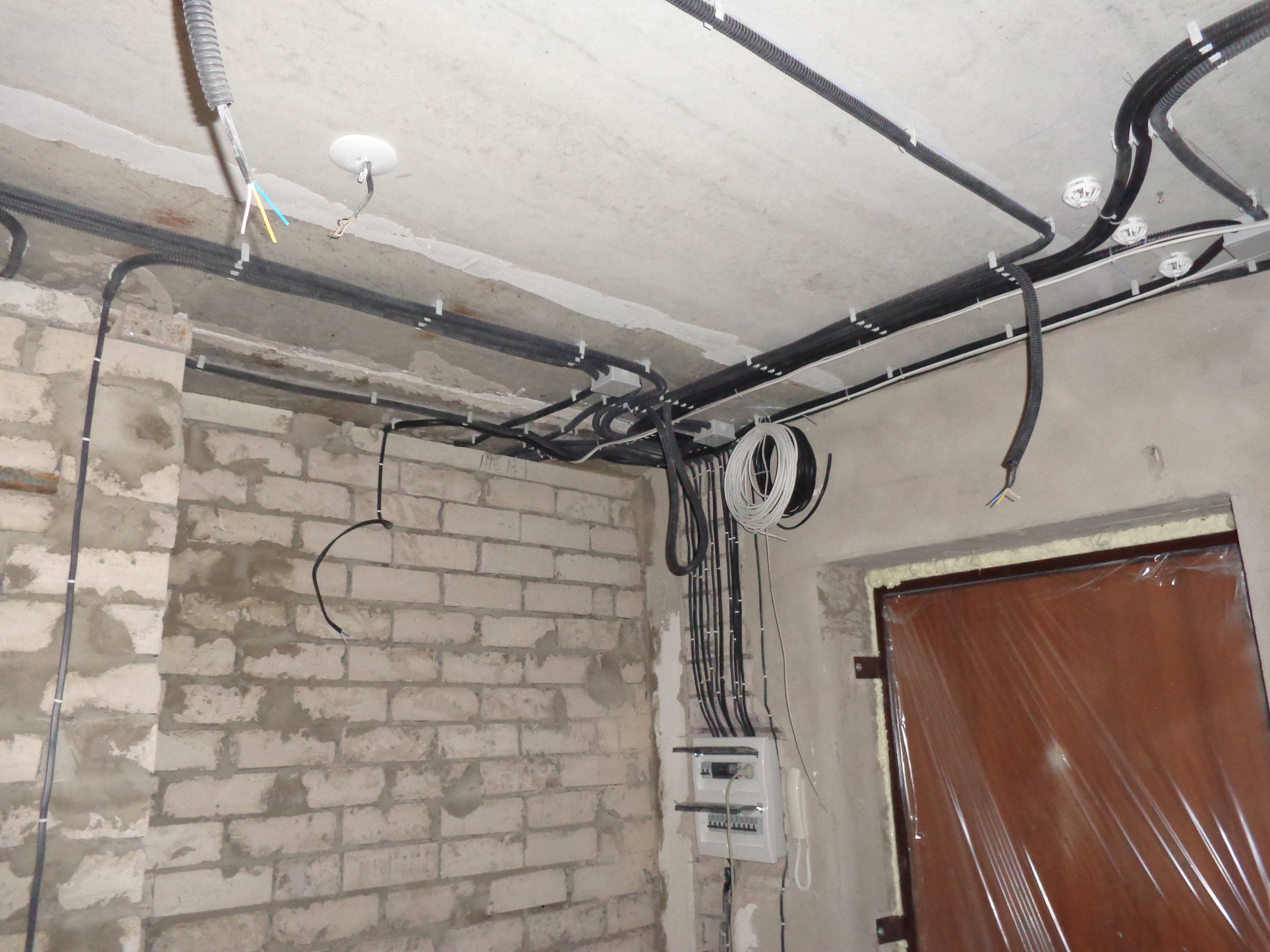

Теперь можно приступать к штроблению стен и креплению электрического кабеля в них. В новых панельных домах под провода обычно выполняют специальные каналы, однако мало кому так везет. Поэтому, если Вам приходится штробить стены самостоятельно, то каналы под кабель должны быть строго горизонтально на одном уровне с розетками . А для выключателей траншеи необходимо делать вертикальными до уровня 10 – 20 см ниже потолка и далее горизонтально к щиту.
Глубина штробы – 1,5–2 см.
Крепление проводов осуществляется с помощью пластиковых хомутов или посредством замазывания алебастром.
После того как провода проложены и закреплены, их необходимо подключить к электрощиту. Подсоединение кабелей может быть выполнено тремя методами: пайкой, сваркой, скруткой, опрессовкой, клеммами и другими. Использование клемм – самый надежный, эффективный, удобный и быстрый способ. Для его применения не нужно быть специалистом и нет необходимости приобретать дополнительные инструменты.
Соединение скруткой по законодательству запрещено, однако проверка в квартиру вряд ли нагрянет, поэтому, если ничего другого не остается, этот способ можно применить. Но только при условии выполнения нескольких правил:
- длину скрутки необходимо делать не менее 4–5 см;
- соединяемые провода должны быть зачищены от изоляции и очищены от окисляемой пленки;
- надо обеспечить плотный и ровный контакт между кабелями.
Рекомендации по выбору электрического кабеля
При замене какого-либо участка электропроводки или капитальном ее ремонте после составления схемы необходимо закупить электрические кабели. Но широкое разнообразие видов и материалов порой выбивает из колеи. Как определиться с типом проводов?
- Если встал выбор между алюминиевым и медным кабелем, то покупать лучше медный. Алюминиевые провода используются только для старой проводки, если необходимо заменить какой-либо ее участок.
- Обязательно надо обратить внимание на марку или тип электрокабеля. Самые распространенные типы в последнее время:
- ВВГнг – используется под штукатурку для скрытой электрической проводки, пожароустойчив; ВВГнг-LS – применяется для открытой прокладки проводов, например, под гипсокартон; должен быть закрыт коробом из ПВХ; не выделяет дыма, устойчив к воспламенению; NYMнг-LS – является более дорогим аналогом предыдущего типа, но отличается надежностью и удобством в использовании; ПВС – многожильный кабель, предназначенный для удлинителей и подключения электроприборов к сети.
Для того, чтобы понять, что покупаете, внимательно прочитайте расшифровку марок кабелей:
если первой стоит буква А, то внутри провода алюминиевая жила, если буквы А нет, то жила медная; В – указывает на то, что изоляция жилы сделана из ПВХ; В – означает, что общая изоляция кабеля выполнена из ПВХ; Г – обозначает, что дополнительный защитный покров отсутствует; нг – говорит о том, что изоляция выполнена из негорючих материалов; LS – свидетельствует о низком уровне выделения дыма при появлении высоких температур. - Тип кабеля с медными жилами определен, теперь надо выбрать размер его сечения. Для квартир чаще всего применяется кабель с сечением 1,5 мм2, предназначенный для нагрузки не более 3,5 кВт.
- Теперь необходимо подумать, сколько жил должно быть в кабеле. Для старых домов и проводок подойдет двухжильный кабель, а вот для более новой, трехпроводной, лучше выбрать кабель с тремя жилами, а в частных случаях (например, для лампы с двухкнопочным выключателем) – и с четырьмя.
Правила техники безопасности
При контакте с электричеством шутить не стоит, поэтому соблюдение следующих правил является обязательным:
- выполнение всех работ должно производиться в обесточенной квартире или доме;
- не стоит менять «шило на мыло» и ставить по новой алюминиевые провода, кабели с медными жилами гораздо безопаснее и надежнее;
- следует заранее разработать схему заземления, если оно еще не установлено;
- оголенных проводов быть не должно в принципе;
- все открытые участки проводов должны быть скрыты защитными коробами;
- во время любых строительных работ план проводки должен быть под рукой, часто бывают ситуации, когда она случайно повреждается при сверлении, например.
Электрическая проводка в квартире – замена старой на новую + Видео
Содержание
- 1 Старая проводка – как уберечь себя от неожиданностей
- 2 Какая проводка лучше для квартиры – оптимальный выбор!
- 3 Проводка в квартире: какой провод и инструменты понадобятся?
- 4 Советы специалистов: чего нельзя и что можно делать!
Не секрет, что одной из основных возможных причин возгораний и пожаров является старая или некачественная новая эл. проводка в квартире. О том, стоит ли экономить на замене электропроводки и как обезопасить свой дом от возгорания, мы расскажем в этой статье.
Старая проводка – как уберечь себя от неожиданностей
Электрическая проводка в квартире является своего рода кровеносной системой каждого дома, дающей возможность современному человеку пользоваться всеми бытовыми благами цивилизации. Однако в многоквартирных домах, построенных 20 и более лет назад по стандартам того времени, проводка была рассчитана на нагрузки в сети электроснабжения до 1 кВт для городов с численностью населения до 1-го миллиона жителей, и 1,5 кВт для городов-миллионников.
В наше время современный дом или квартиру сложно себе представить без утюга, микроволновой печи, холодильника, стиральной машины, пылесоса, бойлера, кондиционера и т. д. Мощность потребления энергии всей этой техники часто превышает 1,5 кВт. А если к ним добавить еще и электрокамин, обогреваемый пол или электроплиту, которые зачастую могут быть включены одновременно, то расход энергии увеличится до 10 кВт. Именно это является причиной “неожиданных”, казалось бы, пропаданий электричества в доме в самый неподходящий момент – квартирная электропроводка устарела и не всегда способна выдерживать подобные нагрузки.
Тем более, что в недалеком прошлом для электропроводки в многоквартирных домах, согласно ГОСТам СССР, преимущественно применялся алюминиевый провод с одинарной изоляцией, со сроком гарантийной эксплуатации до 20 лет. Потом его изоляция трескается и рассыпается, что в результате зачастую становится причиной короткого замыкания и возгорания.
Узнайте, как своими руками сделать всю электрику дома и в квартире.
Какая проводка лучше для квартиры – оптимальный выбор!
Если вы приняли окончательное решение сделать ремонт в своем жилище, то выбор новой проводки станет первым и самым важным этапом этого процесса по нескольким причинам:
- Во-первых, старая алюминиевая электропроводка имеет сравнительно недолгий срок службы. Непрочность провода бывает особенно заметна в тех случаях, когда необходимо заменить выключатель или розетку. Провод часто обламывается, что не позволяет произвести замену качественно. Алюминиевый провод со временем часто окисляется в местах соединения, что приводит к росту сопротивления и как результат – перенагреванию, что, разумеется, очень опасно и становится причиной расплавления и подгорания изоляции.
- Во-вторых, рекомендуется заменить всю проводку на медную трехжильную с одинарным проводом определенного сечения, рассчитанного заранее в зависимости от предполагаемого объема потребления энергии.
Правильнее всего будет делать замену на первом этапе ремонта, когда помещение свободно от мебели и других предметов интерьера, так как процесс замены подразумевает штробление (прорезание канавок) стен, сверление дополнительных отверстий под розетки, распределительные коробки и выключатели. Поэтому много пыли и грязи в квартире в это время вам гарантировано.
- В-третьих, замену проводки необходимо проводить целиком и всю сразу, поскольку соединение между собой медных и алюминиевых проводов крайне не рекомендуется. Из-за разницы в химических свойствах этих двух металлов это неизбежно приведет к тому, что в местах их соприкосновения между собой начнется процесс окисления и как результат – к потере контакта. Также замене подлежат автоматы защиты, а возможно, и электросчетчик. Не лишним будет также заменить ваши старые выключатели и розетки на новые, более надежные.
Проводка в квартире: какой провод и инструменты понадобятся?
Первым делом вам нужно составить проект с точным указанием мест расположения основных электроприборов и розеток для них в каждой комнате. Важно определить, на каком расстоянии от пола они будут, так, чтобы это не мешало вашей мебели. Продумайте, каким вы видите освещение, где и на какой высоте будет находиться каждый выключатель. Рекомендуется спланировать установку розеток с запасом, дабы минимизировать использование разного рода удлинителей и переносок. Не экономьте на этом. Поставьте несколько лишних. Пригодятся.
Когда вся старая проводка удалена, можно приступать к укладке новой. Как правило, для укладки в квартирах применяется метод так называемой “скрытой” проводки, под которую вам будет нужно прорезать штробы в стенах, используя болгарку с алмазным кругом или перфоратор с буром для работы по бетону. Этот этап работы самый пыльный и грязный, поэтому заблаговременно позаботьтесь о средствах личной защиты, таких как:
- защитные очки;
- защитная маска для дыхательных путей;
- плотные строительные перчатки.
Иногда случается, что горе-мастера в целях экономии или по другим непонятным причинам прокладывают проводку как попало, в том числе и по диагонали.
Штробы обязательно должны быть сделаны только параллельно или перпендикулярно к уровню пола, ни при каких обстоятельствах не прокладывайте проводку по диагонали!
Представьте, что вы вселяетесь в квартиру, где до этого жил такой электрик-самоучка. Вы, естественно, захотите обустроить жилище на свой вкус – повесить картину, новый карниз для штор, прибить полку или навесной шкафчик. Для этого вам придется сделать несколько отверстий дрелью в стене, ну или просто забить гвоздь. В этом случае довольно высока вероятность того, что вы можете наткнуться на ту самую проводку, и дай бог, чтобы все закончилось для вас благополучно.
Советы специалистов: чего нельзя и что можно делать!
Когда ставится вопрос замены старой проводки на новую, постарайтесь не экономить на этом очень ответственном моменте! Ведь от качества выполненных работ и материалов, которые вы для этого приобретете, может напрямую зависеть ваша жизнь и жизни ваших близких. И речь в данном случае совсем не о том, чтобы покупать дизайнерские навороченные брендовые розетки или выключатели, но и отдавать предпочтение продукции, произведенной в Китае, тоже не стоит.
Не растягивайте монтаж на несколько дней. Эта работа может быть с легкостью выполнена за один день после тщательной подготовки и планирования. Купите все необходимое заранее. Начинайте выполнение только после всех основных строительных этапов, но обязательно до начала отделочных и чистовых работ. Правильное планирование поможет вам сэкономить средства и значительно сократит сроки ремонта.
Старайтесь как можно меньше делать соединений проводов. Меньше стыков – выше надежность и долговечность службы. Максимально используйте сплошной провод там, где это возможно. Сначала протяните кабель по полу к розеткам и выключателям, а уж только потом отрезайте необходимый кусок.
Замена электропроводки – одна из самых сложных и ответственных задач. Для выполнения таких работ требуется зачастую специальная квалификация. Не исключено, что в вашей квартире в будущем будут жить ваши дети, а возможно и внуки. Так что, прежде чем принять решение о монтаже электропроводки самостоятельно, подумайте, готовы ли вы взять на себя такую ответственность или же все-таки будет намного безопаснее обратится к специалисту? Ответ на этот непростой вопрос мы оставляем на ваше усмотрение. И помните: уходя из дома – гасите свет!
