Система отопления Ленинградка — описание, принцип действия, монтаж, схемы!

Система отопления Ленинградка

Ленинградка

Ленинградка, то есть самая экономичная из существующих систем отопления, появилась несколько десятилетий назад в Советском Союзе. Эта однотрубная система очень проста в реализации, смонтировать ее своими руками не составит труда. Разберемся в тонкостях конструкции.

Классификация

Содержание статьи

• 1 Классификация
• 2 Элементы системы
• 3 Как это работает
• 4 Монтаж Ленинградки
  • 4.1 Цены на расширительный бак
  • 4.2 Видео – Система отопления Ленинградка
• 5 Правила монтажа элементов системы
  • 5.1 Соединение стальных труб
  • 5.2 Видео — Работа со стальными трубами
  • 5.3 Расширительный бачок
  • 5.4 Видео – Расширительный бак
  • 5.5 Циркуляционные насосы для отопления
  • 5.6 Видео — Установка циркуляционного насоса

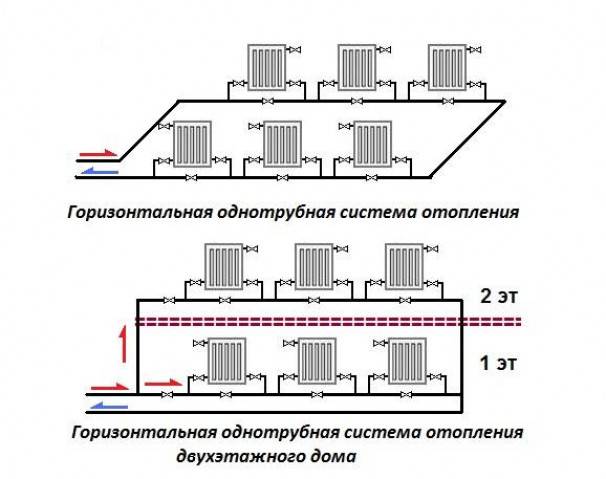

Горизонтальная схема разводки труб отопления

Вертикальная схема разводки труб отопления

Ленинградка – это однотрубная открытая система отопления, которая имеет несколько конструкционных особенностей:

• систему можно монтировать горизонтально, вертикально и даже диагонально;
• контур отопления может быть открытым либо замкнутым;
• теплоносителем может выступать вода или антифриз;
• циркулировать теплоноситель может принудительно (в цепь включается гидравлический насос) либо самотеком (естественная гравитационная циркуляция, реализуется в контурах длиной максимум 30 метров).

Элементы системы

Ленинградка состоит из следующих элементов:

Для увеличения эффективности система может быть дополнена следующими компонентами:

Как это работает

Нагретый теплоноситель из котла, расширяясь, движется по трубопроводам. По мере движения через трубы и радиаторы, вода (или антифриз) отдает тепло и остывает, возвращаясь обратно к котлу. В системе обязательно присутствует демпфер, компенсирующий и выравнивающий гидравлическое давление. Расширительный бачок устанавливается в верхней точке системы.  Таким образом производится непрерывная циркуляция. Также в системе присутствует патрубок с краном для слива из системы теплоносителя. Заполнение системы производится из центрального водопровода через врезку в трубопровод обратки.

Возможно, Вас заинтересует информация-расчет отопления частного дома

Система замкнутая (Закрытая однотрубная система отопления). Радиаторы на всем этаже располагаются на одном уровне. Так как температура теплоносителя постепенно снижается, в самых дальних комнатах устанавливают радиаторы с максимальным количеством секций для выравнивания температурного режима в помещениях.

Схема отопления частного дома с газовым котлом

Трубы укладываются двумя способами:

Важно! Уклон труб желательно соблюдать при любой схеме подключения (вертикальная/горизонтальная). Даже если система оснащена насосом, при отключении электроэнергии теплоноситель продолжит циркулировать по трубам.

Регулировать температуру в помещениях можно, установив терморегуляторы или краны, перекрывающие доступ теплоносителя в тот или иной последовательно подключенный радиатор. Это позволяет экономить на топливе, не расходуя его впустую.

Обратите внимание! Систему отопления Ленинградка можно подключать сразу к двум котлам. Также в систему вертикального типа  легко подключить «теплый водяной пол» и полотенцесушители. Горизонтальный вариант не допускает монтажа этих элементов. В зданиях с двумя и более этажами (вертикальная Ленинградка либо горизонтальная длиной более 30 метров) обязательна установка насоса.

Ленинградка с теплым полом

Монтаж Ленинградки

Монтаж Ленинградки можно выполнить своими руками после ознакомления с правилами монтажа и составления проекта (разрабатывается до начала строительства здания).

Последовательность такова:

• в первую очередь устанавливается котел с дымоходом и теплообменником;
• от котла по периметру помещения прокладываются трубопроводы диаметром 1,5 – 2 дюйма. Магистраль (самая большая труба, в которую врезаются все ответвления меньшего диаметра) образует кольцо, которое замыкается на нагревательном котле. На обратке устанавливается фильтр и производится врезка трубы, через которую будет производиться заполнение или слив теплоносителя;
• около котла врезается элемент, к которому будет подключен трубопровод вертикальной магистрали;
• расширительный бак устанавливается, например, на чердаке, качественно утепляется. Подключение производится врезкой трубопровода около котла (на участке магистрали с обраткой). Если используется демпфер закрытого типа, то в системе должна присутствовать группа безопасности – предохранительный клапан, воздухоотводчик, манометр;

  Система безопасности

• монтируются радиаторы с кранами Маевского. Отопительные приборы можно устанавливать несколькими способами. Диагонально, то есть, располагая входную и выходную трубу на разной высоте.

  Схема с диагональным подключением радиаторов

  Параллельно, монтируя на трубах, ведущих к радиатору, шаровые краны, которые при необходимости будут перекрывать поток теплоносителя и позволят производить демонтаж батареи отопления. На отрезке стояка, выполняющем роль байпаса, врезается игольчатый кран для регулирования потока жидкости в трубах и температуры в помещении.

  Схема с параллельным подключением радиаторов

Обратите внимание! Лучшими показателями эффективности и теплоотдачи обладают биметаллические радиаторы. Эти приборы легко транспортировать и устанавливать, чего нельзя сказать о чугунных батареях отопления, устаревших морально.

Цены на расширительный бак

расширительный бак

Видео – Система отопления Ленинградка

Правила монтажа элементов системы

Соединение стальных труб

Соединение стальных труб

Металлические трубы для систем отопления соединяются следующими способами:

• резьбой,
• сваркой газопламенной/электродуговой.

Именно сварка как соединение пользуется наибольшим спросом ввиду большой прочности соединения. Стыкуемые детали перед сваркой зачищаются напильником, машинкой для снятия фасок, болгаркой, после чего промываются и обезжириваются. Как устанавливаются котлы твердотопливные, Вы можете прочитать в нашей статье.

Газовая сварка осуществляется с использованием присадочной проволоки, образующей шов. При электродуговой сварке в трубе подключают «+», к электроду «-».  Соединение получается неразъемным.

Возможно, Вас заинтересует информация-латунный кран

Резьбовые соединения позволяют легко производить ремонт системы отопления (монтажные/демонтажные работы). Для соединения используются различные стальные и чугунные фитинги, соответствующие ГОСТу, а также уплотнители (льняные и асбестовые пряди с пропитками). Монтаж производится трубными ключами после очистки резьбовых соединений от частиц пыли, грязи.

Резку металлических труб лучше всего осуществлять сабельными пилами.

Сабельная пила

Видео — Работа со стальными трубами

Расширительный бачок

Расширительный бачок

Бачок открытого типа представляет собой емкость с резьбовым соединением на дне, посредством которого и осуществляется подключение.

Расширительный бачок открытого типа

Бачок закрытого типа похож на герметичную капсулу. Его обычно подключают перед насосом в трубопроводе обратки. Для монтажа используется газовый ключ, разводной, может пригодиться ступенчатый. Бачок устанавливается в месте, куда не затруднен доступ для пусконаладочных и ремонтных работ. Монтаж производится строго при плюсовой температуре воздуха.

Обратите внимание! Объем расширительного бачка должен составить не менее 10% от общего объема системы отопления.

До монтажа мембранного бака выполняется настройка. Пластиковая заглушка снимается, ниппель выкручивается. Подсоединяется автомобильный насос, чтобы закачать воздух до отметки 1,1 кПа. В контуре отопления давление обязательно должно быть > на 0,2 кПа, чем в бачке.

Возможно, Вас заинтересует информация-теплоноситель это

В магистральный трубопровод отопления врезается фитинг – отвод. К нему подключается трубопровод и кран «американка», который позволит в дальнейшем выполнять ремонтные работы без слива теплоносителя из системы. Резьбовое соединение «американки» и бачка уплотняется льняными прядями.

Сама емкость бачка крепится на стену дюбелями. Для крепления предусмотрены специальные отверстия в корпусе либо используется металлический хомут.

Пример крепления бачка

Видео – Расширительный бак

Циркуляционные насосы для отопления

В системе может быть установлен насос «сухого» или «мокрого» хода. Ротор первого устройства не контактирует с теплоносителем, КПД составляет около 80%, при работе образуется много шума.

Возможно, Вас заинтересует информация о том, как правильно установить насос на отопление

«Мокрые» устройства менее шумные и требовательные, но КПД не более 50%. Монтаж производится по приведенной ниже схеме. Вал насоса обязательно должен располагаться горизонтально.

Схема подключения насоса

Установка насоса

Чтобы в дальнейшем облегчить возможные ремонтные работы, с двух сторон от насоса рекомендуется установить кран шаровый полипропиленовый. Перекрыв их, позволительно демонтировать насос без слива теплоносителя из системы.

После сборки фурнитуры насос врезается в магистральный трубопровод (на линии обратки, ближе к котлу) с обязательным монтажом байпаса.

Видео — Установка циркуляционного насоса

Сабельная пила

Прокладка труб отопления в полу

Установка насоса

Схема с параллельным подключением радиаторов

Схема с диагональным подключением радиаторов

Соединение стальных труб

Ленинградка с теплым полом

Схема подключения насоса

Закрытая однотрубная система отопления

Вертикальная схема разводки труб отопления

Ленинградка

Регуляторы температуры для батарей

Горизонтальная схема разводки труб отопления

Система безопасности

Шаровые клапаны на батареях отопления

Подключение радиатора

Байпас в системе отопления – это маленький отрезок трубопровода, который устанавливается параллельно арматуре, запорной и регулирующей

Пример крепления бачка

Расширительный бачок открытого типа

Расширительный бачок

Система отопления ленинградка — схема и монтаж водяного отопления частного дома

Содержание статьи

1. Что такое ленинградка?
2. Варианты разводки
3. Отличие открытых и закрытых систем отопления
4. Подключение нагревательных приборов
5. Особенности монтажа системы «ленинградка»
6. Преимущества и недостатки системы «ленинградка»

Одной из наиболее сложных инженерных проблем, которые необходимо решать при проектировании и строительстве индивидуального жилья, является устройство системы отопления. Довольно часто оптимальным выбором для хозяев небольшого дома является простая однотрубная система водяного обогрева известная как «ленинградка».

Что такое ленинградка?

Свое название эта система получила от одноименного города, где она впервые была применена для обогрева многоквартирных домов. Она разрабатывалась в эпоху масштабного строительства в СССР для достижения максимальной экономии на трубопрокатных изделиях. С тех пор первоначальная схема претерпела несколько модификаций, но ее основные преимущества по-прежнему привлекают многих желающих организовать бюджетный обогрев частного дома:

• минимальный расход материала;
• простой и понятный монтаж, возможность установки своими руками;
• доступность комплектующих;
• недорогое обслуживание и ремонт.

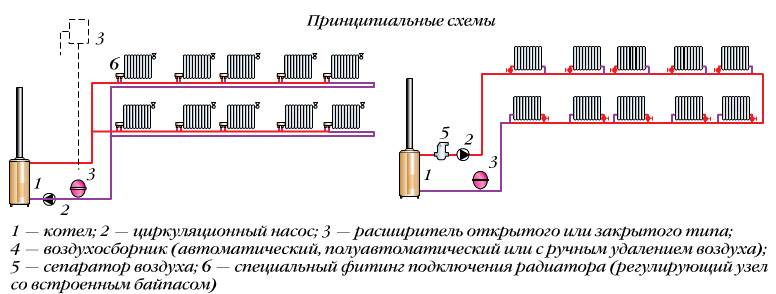

На фото ниже показана схема устройства современной системы отопления типа «ленинградка». В ее основе лежит принцип последовательного соединения отопительных приборов при помощи единой магистрали подачи, которая на выходе из последней батареи переходит в обратный контур, обеспечивающий слив остывшего теплоносителя обратно в котел. Таким образом, теплоноситель, в качестве которого обычно используется нагретая вода или антифриз, циркулирует в замкнутой системе, отдавая тепло по ходу своего движения.

Варианты разводки

Монтаж системы отопления может производиться двумя разными способами: с вертикальным или горизонтальным расположением основной магистрали.

Вертикальная система практически не применяется в многоквартирных домах, поскольку затрудняет ведение индивидуального учета потребления тепла. Для частного дома же она, наоборот, является более предпочтительной, поскольку обеспечивает простой монтаж и более эффективную теплоотдачу.

Отличие открытых и закрытых систем отопления

В открытых системах водяного отопления в самой верхней точке устанавливается расширительный бачок, который соединяется с атмосферой. Таким образом, схема открытого типа предусматривает движение теплоносителя в соответствии с законами физики: нагретая жидкость поднимается вверх, вытесняя холодную.

Системы закрытого типа предполагают наличие мембранного бака, который поддерживает внутренне давление в магистрали. Такой бак не обязательно располагать сверху, поэтому его обычно устанавливают в той же части дома, где находится котел. Более подробно об этом рассказывается в видео ролике.

Подключение нагревательных приборов

Радиаторы, которые используются для обогрева помещений частного дома, могут врезаться в трубу двумя способами.

• Если входящая и выходящая труба находятся на одном уровне, такая схема называется односторонней или седельной. Она более проста и удобна, в особенности, если применяется водяное отопление с горизонтальной скрытой разводкой;
• Диагональное подключение предполагает разнесение входа и выхода теплоносителя по высоте (см. фото). Такой вариант обеспечивает до 15% экономии тепла и рекомендуется для обеспечения более равномерного прогрева батарей с большим количеством секций.

На входе и выходе радиатора необходимо устанавливать шаровые краны, которые позволят отключить прибор от магистрали при необходимости его ремонта или замены.

Для того чтобы не нарушать работу водяного отопления дома, все радиаторы должны быть оборудованы байпасом, который обеспечит подачу теплоносителя в обход батареи при ее отключении. Врезка в байпас специального игольчатого клапана, который позволяет частично перекрывать сечение трубы, даст возможность регулировать степень нагрева каждой батареи отдельно и существенно увеличит эффективность работы всей системы в целом (подробнее смотрите наш видео ниже).

Особенности монтажа системы «ленинградка»

В частном малоэтажном строительстве чаще всего применяются однотрубные системы водяного отопления «ленинградка» открытого типа с горизонтальной разводкой.

Такая схема предполагает наличие котла, к которому подключается магистраль, снабжающая теплоносителем подключенные батареи. Недалеко от котла врезается вертикальный стояк, на верхнем конце которого устанавливается расширительный бачок, необходимый для выравнивания давления при расширении или сжатии жидкости и для удаления из системы лишнего воздуха.

Схема устройства отопительной системы ленинградка открытого типа

Подключение радиаторов нужно выполнять с учетом рекомендаций, данных в предыдущем разделе. Подробный обзор всех особенностей проектирования и монтажа системы «ленинградка» содержится в приведенном там видео фрагменте.

В бюджетных системах циркуляция теплоносителя происходит за счет вытеснения холодной жидкости более теплой. Если средства позволяют, в обратную магистраль можно встроить циркуляционный насос, а открытый расширительный бачок заменить на мембранный. Полученная таким образом закрытая система позволит сделать водяное отопление всего дома более эффективным и экономичным.

Основные преимущества, которые обеспечивает «ленинградка» при организации системы водяного отопления, мы уже приводили – это экономичность, несложный монтаж и простота обслуживания. Вместе с тем, однотрубные системы имеют и ряд минусов:

• последние радиаторы в цепи обогрева должны иметь большее количество секций, поскольку теплоноситель поступает к ним охлажденным;
• невозможность подключения теплых полов или полотенцесушителей;
• более высокое давление теплоносителя.

Однако подобные недостатки свойственны в основном традиционным однотрубным схемам, в которых не применяются регулировочные элементы. Организация байпасов с игольчатыми клапанами позволяет регулировать тепловой режим каждой батареи в отдельности, обеспечивая необходимую гибкость и экономичность водяного отопления.

Современная модификация системы «ленинградка» является отличным выбором для обогрева самых разных помещений. Надеемся, что эта статья и приведенные в ней фото- и видео материалы помогут вам спроектировать надежную и эффективную систему отопления для вашего дома.

Отопление частного дома Ленинградкой своими руками: схемы и расчет

Содержание статьи:

• Особенности системы отопления Ленинградка
• Типы трубопроводов отопления Ленинградка
• Открытое отопление Ленинградка
• Отопление помещений Ленинградка
• Наконечники по установке отопления Ленинградка

Для организации теплоснабжения дома небольшой площади можно рассмотреть различные варианты. Один из них – установка отопления по схеме Ленинградка. Его особенностью является простота монтажа и минимальный набор требуемых материалов. Но для этого нужно знать специфику отопления частного дома Ленинградкой своими руками: схемы и расчет необходимых параметров.

Особенности системы отопления Ленинградка

Свое название система получила благодаря городу, в котором впервые была применена. Его развитие было обусловлено необходимостью создания простого и дешевого теплоснабжения. Именно благодаря этим качествам домашнее отопление Ленинградка не утратило своей актуальности и по сей день.

Отопление Ленинградка

По сути, это пример классической однотрубной системы отопления. Теплоноситель движется от котла по одной магистрали, к которой последовательно подключены радиаторы. Отсутствие обратки позволяет устанавливать систему отопления «Ленинградка» в помещениях с небольшой площадью. Этот факт делает систему более чем привлекательной для загородных домов и коттеджей. Но прежде чем выбрать такую ​​схему теплоснабжения, необходимо проанализировать ее «плюсы» и «минусы».

Схема отопления на Ленинградке имеет один существенный недостаток — снижение температуры горячей воды при движении. Это связано с тем, что передача тепла происходит при последовательном прохождении через радиаторы. Те. отопление по Ленинградке в частном доме своими руками в любом случае будет иметь неравномерное теплораспределение. Чем дальше радиаторы от котла отопления, тем ниже их температура.

Помимо этого фактора, следует отметить такие особенности, которыми обладает паровое отопление Ленинградка:

• Трудно расширить зону охвата теплоснабжением . Для этого увеличивают продолжительность замкнутого отопительного контура. По сути, вам придется полностью уйти с работы на долгое время. В противном случае модернизировать однотрубную систему отопления Ленинградки невозможно;
• Регулировка степени нагрева радиаторов . В двухтрубных системах эта проблема решалась установкой термостата. Правильное подключение радиаторов отопления на Ленинградке должно предусматривать установку байпасов. Только с их помощью можно уменьшить или увеличить подачу теплоносителя в аккумулятор без снижения параметров всей системы;
• Низкая ремонтопригодность . При их выходе из строя трубу или секцию радиатора можно заменить или отремонтировать только после полного отключения теплоснабжения. Классическая схема водяного отопления на Ленинградке не предусматривает частичного ограничения расхода горячей воды на отдельных участках.

Но все эти недостатки нивелирует главное преимущество, благодаря которому до сих пор популярна система отопления Ленинградка для двухэтажного дома – невысокая стоимость. Вместе с простотой монтажа это, пожалуй, единственный вариант бюджетного теплоснабжения дома. Но для его реализации необходимо будет тщательно изучить возможные варианты обустройства. Схема однотрубной системы отопления Ленинградка не одна – всегда можно выбрать наиболее оптимальную.

Многие отзывы об отоплении Ленинградка указывают на возможную модернизацию системы в двухтрубную. Для этого достаточно провести обратку и подключить к ней радиаторы.

Типы трубопроводов в отоплении Ленинградка

Правильное составление схемы отопления дома Ленинградка начинается с выбора разводки трубопроводов. Это напрямую зависит от исходных параметров системы, ее типа и способа циркуляции теплоносителя.

Вертикальное расположение труб

В первую очередь определяется общая площадь теплоснабжения и этажность здания. Разводка магистралей в однотрубной системе отопления Ленинградка должна решать единственную задачу – обеспечение доставки теплоносителя к радиаторам. Они, в свою очередь, обеспечивают помещение теплом.

Для решения этой проблемы необходимо, чтобы уровень охлаждения горячей воды был минимальным. Именно поэтому необходимо учитывать не только общую площадь дома, но и его этажность.

Выбор монтажа системы отопления «Ленинградка» можно осуществить из следующих вариантов:

• Вертикальная разводка труб . Эта схема применима для двухэтажных домов. Фактически в здании будет несколько стояков, которые соединяются в общую трубу, расположенную в самых высоких точках системы. Монтаж такого отопления Ленинградкой в ​​частном доме трудоемок, так как необходимо провести трубы по полу;
• Горизонтальная разводка труб . Для монтажа по этой схеме водяного отопления Ленинградка потребуется значительно меньше усилий. А вот отсутствие вертикального бустерного стояка сказывается на скорости теплоносителя. Поэтому часто встречается система отопления «Ленинградка» с насосом.

Еще одним преимуществом горизонтальной разводки отопления на Ленинградке является возможность скрытой прокладки магистралей в полу. В вертикальной схеме это практически невозможно, так как ворота придется делать на несущей стене дома, что является грубым нарушением правил.

Диаметр труб не зависит от выбранной схемы подключения. Определяющим показателем является тип отопления – с принудительной или естественной циркуляцией.

Открытое отопление Ленинградки

Первоначально схемы однотрубной системы отопления Ленинградки разрабатывались для открытого типа теплоснабжения с естественной циркуляцией. Такой подход позволяет сделать полностью энергонезависимую систему отопления без обязательного подключения к электросети. Исключением может быть только используемый котел.

Схема самотечного отопления Ленинградка

Для данной схемы парового отопления Ленинградка характерна высокая инерционность. Движение теплоносителя по трубам напрямую зависит от степени его теплового расширения. В основном этот процесс происходит в разгонном вертикальном сливе, который подключается сразу после котла. Это обстоятельство определяет применение вертикальной разводки гравитационной системы отопления Ленинградка для двухэтажного дома.

Важным моментом является правильный подбор труб и материала для их изготовления. Расчет системы отопления Ленинградка своими руками рекомендуется делать по стандартной схеме. Сначала определяются теплопотери здания, затем подбирается котел соответствующей мощности. Чтобы свести к минимуму гидравлические потери, которые существенно повлияют на скорость теплоносителя, следует рассчитать систему отопления Ленинградка своими руками с помощью специальных программ.

Но помимо этого внимание уделяется таким аспектам организации однотрубного отопления открытого типа с естественной циркуляцией:

• Высота стояка дожимного . Она должна быть не менее 2,2 м. Эта проблема не является существенной при монтаже системы отопления Ленинградка для двухэтажного дома;
• Диаметр трубы . Для отопления с естественной циркуляцией лучше всего использовать трубы большого диаметра – от 32 до 40 мм. Также рекомендуется установка полимерных магистралей из-за их гладкой внутренней поверхности;
• Максимальная длина трубопровода . Она может быть не более 30 м. В противном случае даже при идеальном подключении радиаторов отопления на Ленинградке значительно снизится скорость движения горячей воды и система будет термически разбалансирована;
• Требования к установке котла . Для правильной работы теплоснабжения котел должен находиться ниже уровня радиаторов. Это необходимо для создания правильного показателя давления остывшего теплоносителя с более высоким удельным весом у горячего. В результате улучшится естественная циркуляция воды.

Если по ряду причин реализовать такую ​​схему водяного теплоснабжения Ленинградкой проблематично, можно добавить в систему циркуляционный насос. Это позволит не делать необходимый уклон труб, обеспечит нормальную скорость движения горячей воды и стабилизирует теплораспределение.

Расширительный бачок в системе отопления Ленинградка с насосом должен находиться в самой высокой точке. Помимо функции компенсации теплового расширения воды, его можно использовать для контроля уровня теплоносителя, а также для заполнения системы.

Внутреннее отопление Ленинградка

Для устройства домашнего теплоснабжения Ленинградка в одноэтажном доме или квартире лучше всего использовать схемы внутреннего отопления. Отличаются от гравитационных обязательной установкой циркуляционного насоса. Но кроме этого фактора есть и другие отличительные особенности.

Схема закрытой разводки теплоснабжения Ленинградка

Основным преимуществом закрытой разводки теплоснабжения Ленинградка является отсутствие ускоряющего стояка. Это дает возможность устанавливать горизонтальные линии без учета их наклона. Этот прием позволяет улучшить циркуляцию воды в системе, повысить ее надежность и КПД. Помимо этих факторов, отзывы об отоплении в Ленинградке указывают на меньший расход трубопроводов. Это существенно влияет на стоимость всего проекта.

Принцип работы замкнутой схемы водяного теплоснабжения Ленинградки отличается от открытой. В нем на температурное расширение теплоносителя практически не влияет его тепловое расширение. Надлежащий уровень циркуляции обеспечивается насосом. Специалисты рекомендуют обратить внимание на следующие особенности системы отопления Ленинградка с насосом:

• Повышение скорости нагрева воздуха в помещении . Это связано с тем, что теплая вода начинает циркулировать по трубам еще до достижения наивысшей температуры. Таким образом, инерция системы снижается;
• Повышенная надежность . Отсутствие прямого контакта воды с воздухом снижает процентное содержание кислорода в теплоносителе. Это благоприятно сказывается на надежности и бесперебойности работы металлических компонентов системы;
• Возможность установки труб малого диаметра . Для монтажа теплоснабжения по Ленинградке в частном доме используются трубы диаметром от 16 до 30 мм своими руками. Это практически не влияет на скорость движения теплоносителя и гидравлические потери;
• Возможность скрытой прокладки трубопроводов . Для этого не нужно делать монтажные пазы в стенах – достаточно уложить багажник под пол. Но при этом необходимо предусмотреть подключение радиаторов к отоплению на Ленинградке. Кроме того, для контроля работы системы в местах разветвления трубопроводов делают смотровые люки.

Для комплектации однотрубной системы отопления Ленинградки закрытого типа необходимы расширительный бак, группа безопасности и устройства контроля давления и температуры.

Схема однотрубной системы отопления Ленинградки предусматривает установку байпасов на радиаторы отопления. Они необходимы для регулирования теплоотдачи батарей, а также позволяют произвести ремонт или замену этого элемента без остановки всей системы.

Советы по монтажу отопления Ленинградка

Схема монтажа системы отопления Ленинградка напрямую зависит от выбранного типа и комплектующих. Наиболее сложным является монтаж самотечного теплоснабжения открытого типа. Для него должен быть выполнен ряд обязательных условий.

Обвязка радиаторов отопления Ленинградка

В первую очередь составляется точная схема расположения всех приборов. Там же указываются параметры комплектующих — размеры, способы монтажа и т.д.

Предварительно рассчитываются все характеристики системы отопления Ленинградка — температурный режим работы, скорость теплоносителя.

Эти данные являются определяющими при составлении схемы теплоснабжения. Только после этого предварительного этапа можно приступать к установке.

При монтаже особое внимание следует обратить на такие нюансы:

• Обязательный уклон трубы . Он проходит от стояка к радиаторам и от последней батареи к котлу. Уклон труб должен составлять 1 см на метр;
• Установка расширительного бачка . Находится в верхней части системы, после стояка стояка. Его объем для котла мощностью 24 кВт должен составлять 15 л;
• Монтаж трубопроводов в двухэтажном доме . Для соблюдения мер безопасности при прохождении магистрали через этажи необходимо установить дополнительные рукава. Они защитят стены и потолок от прямого контакта с горячей трубой;
• Монтаж байпаса в жгуте радиатора . Их преимущества подробно описаны выше. Этот нехитрый элемент повысит надежность и комфорт эксплуатации системы отопления «Ленинградка».

При подготовке схемы отопления под обвязку рекомендуется избегать резкого перепада высоты. Это может привести к увеличению гидравлического сопротивления, а также вызвать заторы воздуха.

Для наглядного ознакомления с системой отопления Ленинградки рекомендуется просмотреть содержание следующего видеоматериала:

особенности схем однотрубные своими руками

Содержание Артикул:

• Принцип работы
• Преимущества и недостатки
• Характеристики каждого контура
• Особенности монтажа

Система отопления «Ленинградка» — популярный, экономичный и несложный способ обогрева небольших площадей. Этот метод известен еще со времен СССР и используется до сих пор. Подходит для установки в зданиях с одним или двумя этажами. Сделать однотрубную схему отопления можно самостоятельно. Для этого нужно понимать принципы работы, основные технические характеристики и технологию монтажа.

Принцип действия

Ленинградка — классическая схема отопления

Классическая система Ленинградка представляет собой совокупность отопительных приборов, соединенных единым трубопроводом. По контуру циркулирует теплоноситель, в роли которого выступает вода или антифриз. С появлением нового отопительного оборудования систему усовершенствовали, сделали управляемой и расширили функционал.

В зависимости от расположения трубопровода контур отопления делится на две группы:

• горизонтальный
• по вертикали.

Расположение труб может быть верхнее и нижнее. В первом случае эффективность теплопередачи выше, но монтаж сложнее. Нижний монтаж системы сделать проще, при этом надо ставить насос.

Теплоноситель может циркулировать в контуре двумя способами — естественным и принудительным с помощью насоса. Также системы бывают закрытыми и открытыми.

Рекомендуемое количество отопительных приборов при установке системы «Ленинградка» – 5. Это значение можно увеличить до 6-7, выполнив соответствующие расчеты. Установка большего количества радиаторов не будет эффективной, а ее стоимость будет неоправданно высокой.

Сделать отопление в частном доме «Ленинградка» можно своими руками. Схема сборки, выбор типа циркуляции зависят от индивидуальных особенностей конструкции.

Преимущества и недостатки

Система лучше всего подходит для одноэтажных домов небольшой площади.

Система отопления «Ленинградка» имеет свои положительные и отрицательные стороны. К плюсам можно отнести:

• Простота подключения и установки. Значительное сокращение монтажных работ. Установить можно без помощи специалистов.
• Высокая эффективность.
• Прибыльность. Расход трубы на 30% ниже, чем у других систем отопления. Кроме того, не требуется покупка дорогостоящего оборудования.
• Внедрение элементов управления (байпасы, шаровые краны) позволило усовершенствовать схему и отрегулировать температурный режим в разных помещениях.
• Добавление новых элементов облегчает ремонт и замену без отключения всей системы отопления в доме.
• Универсальность. Систему можно использовать в одно- и двухэтажных домах. Разница в схемах будет небольшой.
• Надежность. Система отопления будет работать без перебоев.
• При нижнем расположении в здании с одним этажом можно спрятать трубы в толще пола. Важно соблюдать меры теплоизоляции и герметичности стыков.

«Ленинградка» хорошо зарекомендовала себя в одноэтажных домах небольшой площади.

К основным недостаткам можно отнести сложность вычислений. Количество секций, диаметры труб зависят от многих параметров, в том числе и от индивидуальных особенностей дома, поэтому могут возникнуть проблемы с правильным определением параметров. Также сложности возникают при балансировке системы. Для его выполнения может потребоваться дополнительное оборудование и ремонтные работы. Систему нельзя внедрить в больших многоквартирных домах из-за ее неэффективности.

Важно учитывать, что горизонтальная «Ленинградка» не допускает подключения теплых полов или полотенцесушителей.

Особенности каждого контура

Гравитационная схема

Горизонтальные и вертикальные системы отопления имеют свои особенности и используются в разных типах зданий. С ними необходимо ознакомиться, прежде чем сделать правильный выбор.

Горизонтальная планировка

В небольших одноэтажных домах целесообразно устанавливать именно горизонтальную планировку Ленинградки. Необходимо заранее учесть, что все отопительные приборы должны находиться на одном уровне.

Простейшая схема состоит из следующих компонентов:

• Отопительный котел. Подключен к водопроводу и канализации. Можно использовать газ, дрова или электричество.
• Расширенный бак с трубой. Необходим для открытой системы. Из патрубка вытекает лишняя жидкость, появляющаяся при кипении в котле.
• Насос. Он отвечает за циркуляцию теплоносителя по контуру.
• Трубопровод горячей воды и отвода охлаждаемого теплоносителя.
• Радиаторы с кранами Маевского. Нужен для выпуска лишнего воздуха.
• Фильтр для воды. Позволяет собирать мелкие острые частицы, способные повредить трубопровод изнутри.
• Шаровые краны и байпасы. При открытии один контур заполняется водой, второй потайной для слива воды.

Все аккумуляторы можно подключать снизу или по диагонали. Отличается повышенной эффективностью. Теплоноситель входит сверху, а выходит с тыльной стороны снизу.

Такая схема имеет недостатки. При необходимости ремонта потребуется полностью отключить всю систему отопления и слить воду. Также на приведенной схеме нет возможности регулировать теплоотдачу батарей.

Вышеперечисленные проблемы могут быть решены за счет применения усовершенствованной схемы с шаровыми кранами, размещенными в трубопроводе, и байпасами с игольчатыми кранами в нижней части трубопровода. Эти механизмы позволяют остановить поступление охлаждающей жидкости в радиаторную батарею. При необходимости демонтажа не обязательно перекрывать всю цепь, достаточно перекрыть краны. Через байпасы вода будет циркулировать по нижней трубе. Также они служат для контроля количества охлаждающей жидкости в радиаторе.

Система принудительной циркуляции

Замкнутая горизонтальная система «Ленинградка» с принудительной циркуляцией работает по другому принципу. Здесь горячая вода или антифриз подаются по коллекторной трубе. Она собирает остывшую жидкость и передает ее в котел для отработки. При таком расположении вся система находится под давлением за счет закрытого бака. Кроме того, имеются элементы контроля и управления:

• Предохранитель. Подбирается по техническим характеристикам котла – напор.
• Вентиляционный клапан. Удаляет лишние воздушные массы из системы.
• Манометр. Позволяет регулировать и измерять давление в контуре. Оптимальное значение – 1,5 атмосферы, показатель может варьироваться в зависимости от модели. Все данные прописаны в документации к системе.

При использовании горизонтальной системы можно контролировать и настраивать параметры посредством автоматизации.

Вертикальное расположение

Вертикальное расположение

В двухэтажных домах небольшой площади устанавливаются вертикальные системы Ленинградка. Они также бывают открытыми и закрытыми с двумя типами циркуляции. Отопление циркуляционным насосом работает по аналогичному алгоритму.

Вертикальная схема с естественной циркуляцией закрытой опалубки работает следующим образом:

• Трубопровод монтируется вверху стены под определенным уклоном.
• Теплоноситель перекачивается из котла в бак.
• От него пол подает давление в трубы и радиаторы.

Котел необходимо монтировать ниже уровня установки радиатора, тогда КПД будет выше.

Естественная и принудительная циркуляция

Существуют две системы перемещения теплоносителя в контуре — самотечная и с помощью насоса. У них разный принцип действия, положительные и отрицательные черты.

Для организации естественного движения воды в контуре необходимо провести комплекс работ по расчету угла наклона, диаметра трубы, длины водопровода. Система должна работать слаженно и эффективно в одноэтажном доме. В зданиях с большой этажностью схема будет малоэффективна.

Система с естественной циркуляцией выглядит менее эстетично, так как размеры труб для ее реализации больше, чем при работе от насоса. В помещении с самотечной схемой обязательно должен быть подвал, в котором будет установлен котел. Резервуар размещается на хорошо утепленном чердаке.

Недостатки естественной циркуляции:

• При установке в двухэтажных домах батареи на верхних этажах греют лучше, чем на нижних этажах. Для частичного устранения проблемы устанавливаются краны и байпасы. Также на первом этаже установлены радиаторы с увеличенным количеством секций.
• Подорожание системы. Связано с увеличением количества расходного материала.
• Нестабильность работы. Качество зависит от напора воды и других факторов, не влияющих при использовании циркуляционного насоса.
• Сложность вычислений. Минимальное отклонение от нормы может испортить функциональность всей системы.

Самотечная система не подходит для установки в домах мансардного типа. Это связано с невозможностью ровно расположить трубу при отсутствии полноценной кровли.

Система с насосом надежна и стабильна. Монтаж такой схемы проще, так как не требуются точные расчеты угла наклона трубопровода.

Особенности монтажа

При скрытом монтаже необходимо утепление стен

Устройство однотрубной системы «Ленинградка» требует тщательности в расчетах и ​​исполнении. Для его реализации необходимо предварительно рассчитать размеры труб, количество секций в радиаторе, подготовить помещение и проделать ряд других работ.

Система состоит из следующих обязательных элементов:

• котел;

трубопровод

• ;
• секций батареи отопления;

расширительный бочонок

• ;
• тройники.

Если организована система отопления Ленинградка с принудительной циркуляцией, потребуется еще один насос. Для улучшения возможностей используются шаровые краны (по 2 штуки на батарею) и байпасы с игольчатым клапаном.

Магистраль может монтироваться в плоскости стены или на ее поверхности. При внутренней отделке стен, пола или потолка важно сделать качественную теплоизоляцию. В противном случае увеличатся теплопотери и понизится температура в радиаторах. Это связано с микротрещинами, которые образуются в процессе разрушения стен.

Место установки расширительного бака и котла выбрано заранее. Бак следует размещать выше уровня радиаторов — например, на чердаке. Котел обычно монтируется в подвале.

Выбор материала

Трубы подбираются с учетом длины магистрали, температуры теплоносителя, способа монтажа

Количество тепла в радиаторе зависит от материала труб. Обычно используются изделия из полипропилена или металла.

Отопление в частном доме из полипропиленовых труб «Ленинградка» легко сделать своими руками. Важно учитывать, что такие трубы не подходят для монтажа в домах, расположенных в северных регионах. Это связано со свойствами материала. Полипропилен плавится при достижении +95°С, что увеличивает риск разрыва трубы при максимальной теплоотдаче системы.

Металлические изделия монтируются сложнее, так как требуется сварка деталей, но их качество и надежность на высоком уровне. Это способы противостоять высоким температурам. Отличаются долговечностью.

Диаметр трубы зависит от количества нагревателей. Если в доме установлено 4-5 радиаторов, нужны трубы диаметром 25 мм и байпас 20 мм. При номере батареи 6-8 выбирают линию 32 мм и байпас 25 мм. В случае создания самотечной системы покупаются трубы диаметром от 40 мм. Размер также зависит от количества батареек в цепи.

При выборе количества секций радиаторов необходимо учитывать, сколько тепла будет получать тот или иной отопительный прибор. Максимальная эффективность будет отмечена у первой батареи. В нем температура воды падает минимум на 20°С. Во второй радиатор попадает уже более холодная вода, из-за чего КПД снижается. Для компенсации теплопотерь следует увеличить количество секций радиатора. Первый учитывает 100% от общей мощности, последующие – 110%, 120% и более.

Соединение элементов и труб между собой

Байпас используется для бесперебойной работы системы отопления

Байпасы встраиваются в собранный ствол. Изготавливаются отдельно с отводами, расстояние между которыми рассчитано с погрешностью 2 мм. Допускается люфт на обрезку 1-2 мм. При увеличении этого расстояния в системе может возникнуть утечка. Для определения точных размеров в радиаторе проворачиваются угловые вентили, измеряется расстояние между центрами муфт.

Вам нужно приварить или прикрепить к изгибам тройники. Одно отверстие должно быть отведено для обхода. Второй подбирается по расстоянию между центральными осями изгибов.

Сварочные детали

Металлические трубы соединяются сваркой. Для этого мастер должен иметь специальное оборудование и навыки работы с ним.
