Виды газовые счетчики: Типы газовых счетчиков

Сравнение типов газовых счетчиков — Счетчик газа

Наличие газового счетчика привносит в быт множество положительных сторон: это и экономия денежных средств, когда осуществляется расчет только за использованный природный ресурс, это и независимость от общегосударственного отопительного сезона, когда решение о включении и выключении котла принимает хозяин жилья.
На сегодняшний день в бытовом и коммунальном хозяйстве используются следующие виды счетчиков:

1. Струйно-аккустические газовые счетчики.

Счетчики данных типов достаточно распространены на территории Российской Федерации и странах СНГ. Учет газа в таких счетчиках происходит за счет вычисления количества колебаний потока газа, проходящего через специальные отверстия. В зависимости от количества колебаний за единицу времени вычисляется объем израсходованного газа. Ярким представителем таких устройств является счетчик газа СГМ всех типоразмеров. К однозадачным плюсам таких устройств можно отнести их невысокую стоимость, небольшие размеры, а также простоту в установке. Однако существенным недостатком таких устройств является необходимость снимать их во время опрессовки, кроме того, у некоторых струйно-аккустических счетчиков наблюдается самопроизвольный учет не потребленного газа. Объясняется это тем, что счетчик учитывает именно вибрации, а поскольку в жилом помещении источников вибрации довольно большое количество (холодильник, стиральная машина и др.), учет газа не может быть корректным. Подробнее о струйно-аккустических счетчиках.

2. Ультразвуковые газовые счетчики

Данный вид счетчиков на сегодняшний день нельзя назвать общеизвестным на территории Российской Федерации, но имеет большой потенциал в распространении повсеместно. Ярким примером ультразвуковых устройств является газовый счетчик «Принц», используемый в составе трубопроводов при необходимости подсчета расхода газа в жилых помещениях,а также для коммунальных нужд. В конструкции прибора используют пьезокерамические преобразователи, что позволяет достигнуть значительных преимуществ по сравнению со всеми существующими аналогами. Подобные газовые счетчики в квартире позволяют добиться высочайшей точности измерения с минимальной погрешностью. Наличие высокой степени защиты от внешнего воздействия, модуль коррекции при изменении температуры окружающей среды позволяют применять ультразвуковой счетчик «Принц» в неотапливаемых и неподготовленных помещениях. Отсутствие движущихся частей внутри прибора делает счетчик надежным и независящим от степени загрязненности измеряемой среды на протяжении длительного эксплуатационного периода (не менее 20 лет). Принцип действия такого счетчика заключается в передаче ультразвукового импульса внутри потока газа с высокой частотой (несколько раз в секунду), в результате чего импульс против потока газа проходит медленнее, чем импульс, запущенный в сторону течения потока. На основании этой разницы вычисляется израсходованный объем. Счетчик данного типа применяется для измерения как природного газа, так и пропан-бутановой смеси низкого давления. Единственный недостаток такого счетчика заключается в высокой цене на низкие типоразмеры, таким образом, не каждый потребитель может позволить себе установить такой счетчик в квартиру. Обусловлено это тем, что стоимость производства счетчиков такого уровня выше, чем стоимость бытовых счетчиков, представленных на рынке. Подробнее об ультразвуковых счетчиках

3. Мембранные расходомеры

Данный вид счетчиков разработан по одной из старейших технологий измерения газа. Принцип работы заключается в передвижении подвижных перегородок под напором, пропускаемым через коробку счетчика газа. Механизм учета выполняется за счет комплексного воздействия редуктора и рычагов, входящих в систему такого устройства. Мембранные газовые счетчики распространены благодаря невысокой цене и простоты конструкции в процессе эксплуатации. Несмотря на это, стоит отметить, что технология уже давно не является надежной, так как существуют способы обмана и остановки такого вида счетчиков, а также самопроизвольной накрутки показаний. Счетчики мембранного типа — механические, соответственно подвижные части устройства со временем начинают скрипеть. Счетчики могут выйти из строя по причине воздействия на них магнитных полей, существуют вполне конкретные способы исказить измеряемые данные. Счетчики такого типа чаще всего не включают в себя модули термокоррекции и удаленного съема информации, следовательно при необходимости их придется докупать отдельно. Подробнее о мембранных счетчиках газа.

Подводим итоги

Принцип действия	Достоинства	Недостатки	Пример устройства
Струйно-аккустический	Недорогой Компактный	Самоход Требует снятия при опрессовке Невысокая точность Потери давления	СИГМА-1,6 СГМ-1,6 GSN-G1,6IS NPM И т.д.
Ультразвуковой	Точный Защищенный Работает при низких температурах Без потери давления Не требует снятия во время опрессовки	Высокая цена на низкие типоразмеры	Счетчик газа ультразвуковой «Принц» (G1,6; G2,5; G4; G6; G10)
Мембранный	Недорогой Распространенный	Ненадежный Подвержен внешним воздействиям Посторонние звуки в процессе использования	BK (ВК) (G1,6; G2,5; G4) СГК (G1,6; G2,5; G4) и т. д.

Мы надеемся, что данная информация была полезна для вас, и теперь вы сможете без труда подобрать подходящее устройство по подсчету газа для своих нужд.

Обзор, классификации и характеристики счетчиков газа

13.07.2014

Приборы, предназначенные для измерения количества газа, проходящего через газопровод, называются счетчиками газа. Чаще всего измеряют объём газа (в метрах кубических), реже – массу (в кг, тн). Измерение массы применимо только для технологических газов.

Согласно Федеральному закону № 261, для всех жильцов многоквартирных домов обязательна установка приборов учёта — до 1 января 2015 г.

Виды приборов — расходомеры и квантометры

Приборы, предназначенные для измерения или вычисления количества газа проходящего, за единицу времени называют расходомерами. Они измеряют расход в кубических метрах в час.

Помимо названных устройств существуют приборы, предназначенные для технологического или внутрихозяйственного учёта. Эти приборы — квантометры (от английского – сколько…. метров), не используют для коммерческого учета из-за низкой точности измерений.

Методы измерения

Объем может измеряться как прямым, так и косвенным методом и зависит от принципа действия учитывающего прибора, то есть, от его конструкции.

Прямой метод

Это измерение количества циклов проходящего газа через определенный объем. Один цикл — это полное заполнение объема и последующий его выпуск. Объем, прошедший через прибор, пропорционален количеству циклов. Прямой метод измерения применяется в барабанных, мембранных (камерных), ротационных моделях.

Косвенный метод

Это измерение расхода газа, проходящего через определенную площадь сечения. Объем потребленного газа вычисляется интегрированием расхода по времени.

Для чего нужен счетчик газа

Счетчики учета газа являются приборами, ведущими учёт энергоресурсов и стимулирующими экономию газа, как платного ресурса.

В промышленности они, помимо указанных функций (за счет мониторинга всего газового комплекса) обеспечивают безопасность людей и производства, помогают предотвращать утечки газа.

Классификация

Счетчики газа можно разделить на категории по различным принципам:

1.


   По максимальной пропускной способности

   По максимальной пропускной способности приборы условно делят на: бытовые, коммунально-бытовые и промышленные.

   • Бытовые (максимальная пропускная способность до 10 м³/час.) используются при малых потреблениях газа. В основном это мембранные модели. Для информации. Патент на мембранные счетчики был выдан в Англии в 1844 году.
   • Коммунально-бытовые (максимальная пропускная способность от 10 до 40 м³/час.). Используются для учёта потребления предприятиями с оборудованием работающем на малом потреблении газа. Как правило, это мембранные, ротационные, ультразвуковые, струйные модели.
   • Промышленные (максимальная пропускная способность свыше 40 м³/час). Используются для учёта больших расходов газа — в крупных газовых котельных, на газораспределительных сетях и т.д. Это могут быть ротационные, турбинные, вихревые, ультразвуковые, струйные модификации.

2.

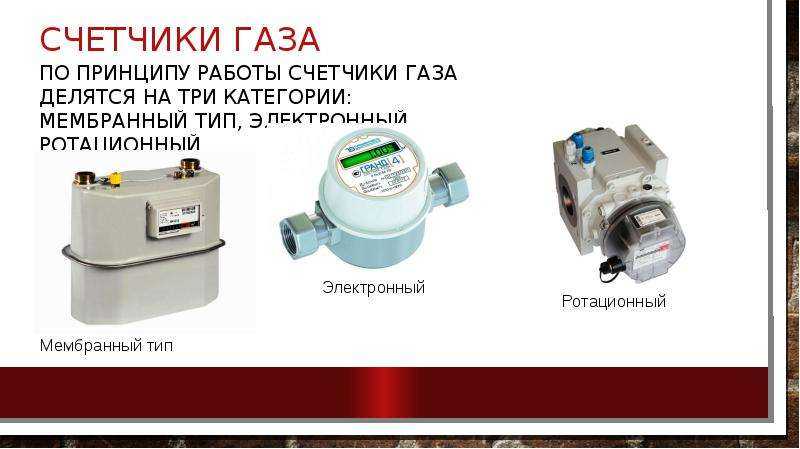

   По принципу действия

   Приборы учета, работа которых основана на гидродинамических методах: роторные (ротационные), турбинные, вихревые, мембранные.

   • Роторный газовый счетчик — это устройство, ротор которого вращается проходящим потоком газа. Роторный счетчик рекомендован при потреблении небольших объемов – не более 200 куб. м. газа в час.

   • Турбинная модификация — это механизм, оснащенный электронной системой, регистрирующий потребление, и одновременно наблюдающий за газовым комплексом в целом. При возникновении нештатных ситуаций, прибор сигнализирует об этом. Турбинный газовый счетчик идеальный вариант для промышленных предприятий и газопроводов.

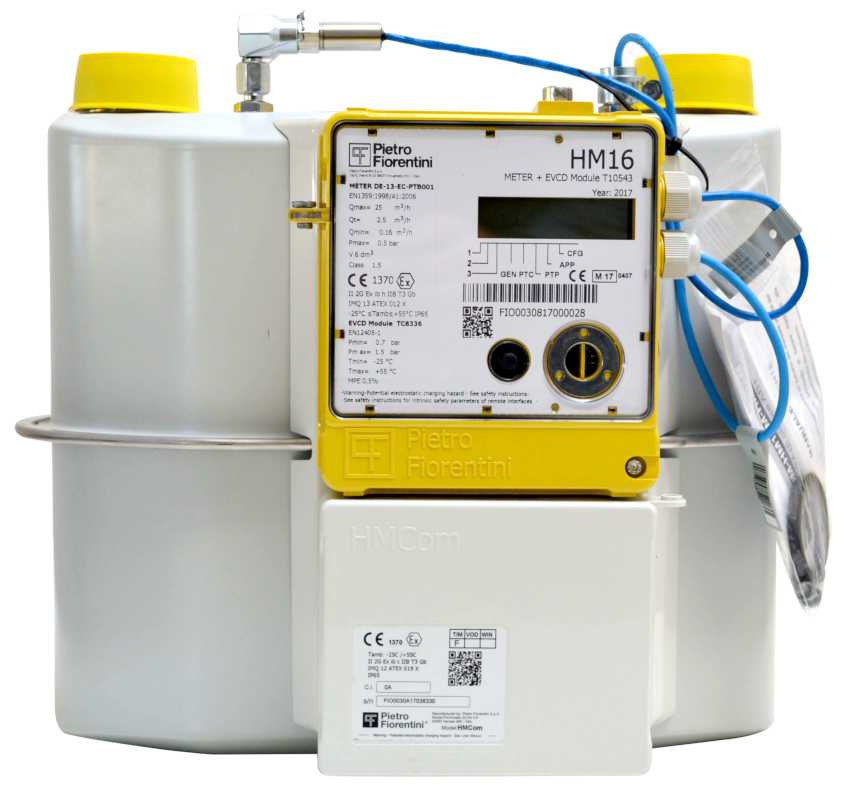

   • Газовый счетчик мембранного типа — это механический прибор, обладающий высокой точностью и надежностью.
     Он рассчитан на малое потребление с низким давлением (около 10 кубометров в час).
     Мембранные модели рекомендованы для применении в быту.  В настоящее время, в коммунальном хозяйстве, мембранные варианты не имеют альтернативы.

   • Вихревые расходомеры являются наиболее сложными, зато самыми точными счетчиками.
     Вихревые рассчитаны на прохождение большого количества газа.
     Как правило, они рекомендованы для предприятий, работающих на промышленном использовании газа.

Технические характеристики

Каждый тип устройства, обладает собственными техническими характеристиками, которые указаны в паспорте прибора.

Основные характеристики, использующиеся для определения газовых счетчиков, это:

Выбор для дома

Необходимо знать, что современные модели ориентированы на определенное направление потока: справа налево или слева направо. Ваш счетчик, обязательно, должен учитывать возможное максимальное потребление газа всеми имеющимися газовыми приборами одновременно. Информация о пропускной способности счетчика указана на самом счетчике, а максимальное потребление газового прибора указано в его паспорте.

Типы счетчиков газа | CallMePower

Чтобы измерить потребление газа, ваша коммунальная компания должна регулярно снимать показания вашего газового счетчика. Здесь мы объясняем, какие существуют типы счетчиков газа и как они работают.

Что делает газовый счетчик?

Газовый счетчик – это инструмент, который постоянно считает газ, который вы использовали в своем доме. Это очень похоже на дисплей пробега в вашем автомобиле, который показывает расстояние, которое вы использовали. На газовом счетчике фактическое число, которое вы читаете на дисплее, не очень важно . Вы должны сделать 2 показания в 2 очень конкретных момента дня, недели, месяца или года, и разница между обоими показаниями будет количеством газа, которое вы использовали между обоими моментами.

В каких единицах измеряет газовый счетчик?

В счете за газ вы увидите потребление газа в термах.  Это мера энергии . Тем не менее, счетчики газа не могут измерять энергию напрямую , они могут измерять только объем потребленного газа, а затем преобразовать его в энергию . Объем потребляемого газа измеряется в CCF (центах кубических футов). Затем, зная, что обычно производит 1 CCF природного газа в Therms, вы можете рассчитать свое потребление в Therms.

Если ваше первое показание счетчика равно 8116 (CCF), а следующее — 8120 (CCF), то объем природного газа, который вы использовали за время между двумя показаниями , составляет 8120 — 8116 = 4 CCF . Затем вы должны преобразовать его в энергию: 1 CCF приблизительно эквивалентен 1,025 Therms (источник eia.gov). Этот коэффициент пересчета может незначительно меняться со временем и в зависимости от вашего местоположения.

Преобразовать CCF в Thems
1 CCF эквивалентен 1,025 Therms

Вы также можете записать номер своего счетчика . Этот номер напечатан  под дисплеем или рядом с ним и не меняется со временем. Некоторые коммунальные компании или поставщики могут потребовать, чтобы вы предоставили им свой номер счетчика при подписке на обслуживание, выходе из системы или просто при управлении своей учетной записью. 9. Вот основные типы газовых счетчиков и их функционирование:

Мембранные счетчики : эти счетчики наиболее распространены в США. Газ проходит через насос (или пару насосов), которые сжимаются и расширяются по мере прохождения газа в насосы. Насос будет подключен к счетчику, который будет считать количество раз насос сжимается и расширяется , и зная объем камеры насоса, счетчик вычисляет объемы прошедшие .

Ротационные расходомеры : они могут выдерживать более высоких дебитов и более высоких давлений . Два ротора соединены вместе , чтобы не пропускать газ, если они не вращаются. Вращение этих роторов покажет, сколько газа течет.

Турбинные счетчики : эти счетчики вычитают объем газа, протекающего через счетчик, путем определения скорости , с которой газ проходит через турбину, с использованием небольшой турбины или спирали .

Счетчики с диафрагмой : эти счетчики довольно просты: они представляют собой прямую трубку , где посередине находится диафрагма , которая создает перепад давления , пропорциональный расходу. Если поток высокий , давление уменьшится , если поток низкий , давление увеличится . Следовательно, измеряя давление на отверстии , можно рассчитать расход газа .

Ультразвуковые расходомеры : скорость газа внутри труб измеряется с помощью ультразвуков . Ультразвуковые измерители могут измерять скорость , с которой звук распространяется в газе . скорость звука в газе изменится, если газ будет двигаться на определенной скорости. По измерению этого изменения можно рассчитать скорость газа .

Измерители Кориолиса : Измеритель Кориолиса – это измеритель, который измеряет массу, протекающую через измеритель , используя физический принцип , называемый эффектом Кориолиса .

Эти разные газовые счетчики никак на вас не повлияют, кроме того, что их точность может немного отличаться . Однако вам, возможно, захочется узнать, что во всех этих метрах есть 2 различных возможных дисплея на счетчиках:

1. Аналоговый  отображение счетчиков
2. Цифровой Индикаторы

Счетчики с аналоговыми индикаторами

Счетчики газа с аналоговыми индикаторами выглядят следующим образом:

Аналоговый дисплей счетчика газа

Как считывать показания с вашего аналогового счетчика газа

Существует особый способ считывания показаний с вашего аналогового счетчика. Это такой же, как ваш аналоговый счетчик электроэнергии , если он у вас есть (хотя не те же единицы измерения ). Сначала вы должны записать числа слева направо (1 000 000 кубических футов) вправо (1 000 кубических футов на деление). Когда стрелка набора указывает между двумя числами , запишите меньшее число . Если стрелка указывает точно на число , то есть две возможности :

• Если стрелка, на которую вы смотрите, это , точно на число , а следующее набирает (следующий справа) находится на 9 , тогда число фактически на одну цифру меньше . Например, на изображении здесь стрелка 4-го циферблата (циферблат 10 кВтч) почти точно находится на 7, а следующая — на 9. Таким образом, фактическое значение 4-го циферблата равно 6 (и оба циферблата вместе составляют 6,9, вот почему 4-я рука была так близка к 7).
• Напротив, если 2-й циферблат находится на цифре 0, а следующий циферблат, например, на 2, число будет 0,2.

Нижние 2 шкалы предназначены только для тестирования , они не используются для считывания показаний вашего счетчика.

Счетчики с цифровыми индикаторами

Цифровые индикаторы представляют собой дисплеи, которые показывают точное число без шкалы или необходимости расчета.

Как считывать данные с цифрового газового счетчика

Считывать показания цифрового газового счетчика проще.

Считать показания цифрового счетчика довольно просто. Цифры вверху легко читаются. 2 нуля справа означают, что число, которое вы там читаете, равно 9.0038 8 036 CCF или 803 600 кубических футов . Два циферблата внизу предназначены только для тестирования, они не используются для считывания показаний вашего глюкометра.

Типы расходомеров природного газа?

• Домашний
• Поддержка
• По средствам массовой информации
• Расходомер
• Типы расходомеров природного газа?

Зачем нужны измерения расхода природного газа в промышленности?

Природный газ относится к горючей газовой смеси, основным компонентом которой являются углеводороды, извлекаемые из природы. Природный газ в основном состоит из смеси газообразных низкомолекулярных углеводородов и неуглеводородных газов. Он в основном состоит из метана (85%) и небольшого количества этана (9%), пропан (3%), азот (2%) и бутан (1%). В основном используется в качестве топлива, но также используется для производства сырья для химических веществ, таких как ацетальдегид, ацетилен, аммиак, технический углерод, этанол, формальдегид, углеводородное топливо, гидрогенизированное масло, метанол, азотная кислота, синтез-газ и винилхлорид. Природный газ сжимается в жидкость для хранения и транспортировки. Необходим прибор учета расхода природного газа на угольных, азотнокислотных заводах, электростанциях, заводах органического химического синтеза, нефтеперерабатывающих заводах и т.д.
Всегда помните, что для получения точных измерений крайне важно иметь правильную технологию. Вот что следует учитывать при выборе расходомера для природного газа. Промышленный расходомер природного газа может использоваться для контроля газа, поступающего в газовую горелку, бойлер, печь, печь и т. д.

Как выбрать расходомеры природного газа?

Прежде чем выбрать одно устройство для измерения расхода природного газа, важно понять применение технологии расходомера. Недавно мы опубликовали несколько советов, которые следует учитывать при выборе правильного расходомера газа. Понимание играет ключевую роль в принятии правильного решения.

№1 С какой целью
он будет служить? Выбираете счетчики для подсчета, технического газа
обработка, передача на хранение или мониторинг? Это объемный природный газ?
расходомер или массовый расходомер вам нужен? Сколько затрат вы потратите на
расходомер природного газа? Вам нужен встроенный расходомер природного газа?Или
врезной расходомер природного газа?

#2 Какой тип
газ меряет? Это смесь газов или один газ? Что такое поток
диапазон, температура процесса, требуемая точность и давление? Будет ли газ
чистый и сухой. Или грязный, коррозионный и мокрый.

№3 Где находится
предполагаемая установка? В каких условиях он будет работать? Экстрим
температуры? Хватит ли прямого хода? Каким правилам он должен соответствовать,
если есть? Вибрации или шум беспокоят?

№4 Что ты
нужно это сделать? Вам нужен локальный дисплей или дисплей сумматора расхода газа? Что
калибровки нужны? Потребуется ли передовая электроника или обновления? Делать
Вам нужен сумматор расходомера природного газа? Вам нужно будет поддерживать его? Делать
Вам нужен цифровой расходомер природного газа?

Как только у вас есть
собрал всю эту информацию, теперь вы можете принять более взвешенное решение, когда
выбор правильного датчика расхода газа.

См. вторую страницу
повторить четыре типа счетчиков природного газа, которые существуют

• ☪ Объемный
  поток
• ☪ Скорость
  метров
• ☪ Вывод
  расходомеры
• ☪ Масса
  расходомеры для измерения природного газа

Типы расходомеров природного газа

После вашего обзора выбора
руководство, вполне вероятно, что вы сузили поле до нескольких метров, которые могли бы
соответствовать вашей цели. Теперь следует перечислить преимущества и недостатки каждого
принять более взвешенное решение, основанное на принципах их работы.

• ✔ Тепловые массовые расходомеры: эти расходомеры основаны на принципе, согласно которому скорость теплопередачи пропорциональна массовому расходу газа. Они состоят из нагревательного элемента и одного или нескольких датчиков температуры. Измеряя разницу температур между нагретым элементом и газом, можно определить скорость потока. Тепловой массовый расходомер для измерения природного газа имеет следующие единицы измерения расхода: SCFM, кг/ч, г/с, г/мин, NL/ч, мм куб. расходомеры природного газа канального типа. Цена расходомера может быть очень низкой для крупного газопровода.
• ✔ Кориолисовые расходомеры: Кориолисовые расходомеры используют эффект Кориолиса, который представляет собой отклонение движущейся жидкости из-за вращения Земли. Эти счетчики имеют вибрирующую трубку, по которой течет газ. Движение газа вызывает скручивание трубки, а степень скручивания пропорциональна массовому расходу. Расходомер Кориолиса является лучшим расходомером природного газа, он может напрямую измерять массовый расход природного газа и имеет наилучшую точность для природного газа. измерение расхода. Он также может измерять расход природного газа под высоким давлением.
• ✔ Турбинные расходомеры: в этих расходомерах используется ротор турбины, помещенный в газовый поток. Когда газ проходит через счетчик, он заставляет ротор вращаться, и скорость вращения пропорциональна скорости потока. Это вращательное движение преобразуется в электрический сигнал, который затем используется для расчета скорости потока.
• ✔ Вихревые расходомеры. Вихревые расходомеры работают по принципу, согласно которому, когда газ проходит мимо препятствия (например, обтекаемого тела), вихри или завихрения возникают поочередно с каждой стороны препятствия. Эти вихри обнаруживаются и подсчитываются, а частота образования вихрей используется для определения скорости потока.
• ✔ Расходомеры с диафрагмой: диафрагма представляет собой тонкую пластину с отверстием (или отверстием) в центре. Когда газ проходит через отверстие, он создает перепад давления, который можно соотнести со скоростью потока. Это падение давления измеряется датчиками давления, расположенными до и после диафрагмы.

Технические характеристики промышленных расходомеров природного газа

• ☪ Доступны различные датчики расхода природного газа: 3/4 дюйма, 1/2 дюйма, 1 дюйм, 2 дюйма, 3 дюйма, 4 дюйма, NB 100 мм, 6 дюймов, 8 дюймов, 10 дюймов, 12 дюймов и макс. 6000 мм.
• ☪ Различное технологическое соединение, бесфланцевое или фланцевое, резьбовое, встроенный турбинный расходомер природного газа, вставной расходомер природного газа и т.  д.
• ☪ Номинальное давление: может иметь номинальное давление низкого давления, например 10 фунтов на квадратный дюйм, может использоваться для обнаружения утечки природного газа и измерения низкого расхода природного газа, а также имеет номинальное давление высокого давления, например, 150 фунтов, 300 фунтов, 600 фунтов, класс 900. расходомер природного газа под давлением
• ☪ Выход: выход 4-20 мА, импульсный выход, релейный выход для сигнализации, передача данных в режиме реального времени, турбинный расходомер природного газа на базе RS485 или HART

Цена на промышленный расходомер природного газа

Цена на промышленные расходомеры природного газа определяется многими факторами. Клиенты могут выбрать подходящий промышленный расходомер природного газа в соответствии с областью применения и бюджетом. Наша цена на расходомер природного газа начинается от $ 500. Отправьте нам электронное письмо по адресу [email protected], чтобы узнать стоимость вашего промышленного расходомера природного газа.

• ☪ Размер расходомера природного газа: как правило, чем больше размер датчика газа, тем выше цена. Например, цена 4-дюймового расходомера природного газа превышает стоимость 1-дюймового расходомера природного газа.
• ☪ Принцип измерения расходомера природного газа: разные принципы измерения, разные цены. Мы можем предоставить расходомеры DP (расходомер дифференциального давления), расходомеры с V-образным конусом для природного газа, расходомеры с диафрагмой, массовые расходомеры Кориолиса, тепловые расходомеры газа для измерения природного газа и турбинные расходомеры для измерения объемного расхода природного газа. . Жаль, что SILVER не продает ультразвуковой расходомер природного газа или портативный расходомер природного газа.
• ☪ Номинальное давление сжатого природного газа: Мы продаем расходомеры природного газа на 232 PSI (нормальное состояние). Если клиентам нужны расходомеры природного газа с давлением класса 600LB или 300, ANSI или ASME, цена будет недешевой. У нас вы можете купить расходомер природного газа с низким расходом, для природного газа с типичным низким расходом, только для обнаружения утечки из системы трубопроводов.
• ☪ Функции расходомера природного газа: электронный расходомер природного газа, вычисление сумматора расходомера природного газа, связь HART, RS 485, питание литиевой батареи, функция EVC (коррекция температуры и давления) и т. д. Эти функции влияют на цену природного газа. расходомер газа.
• ☪ Марка расходомера природного газа: расходомеры природного газа известных недешевых производителей, таких как EMERSON, ROSEMOUNT, ENDRESS, FOXTHERMAL, SIERRA. Но у SILVER есть много дешевых альтернатив для клиентов, вы можете купить экономичный расходомер природного газа на китайском заводе.

Лучший расходомер для природного газа?

Мы все надеемся купить лучшие расходомеры природного газа по низким ценам. Лучший природный газ заключается в рабочих условиях и областях применения, которым соответствует выбранный вами промышленный расходомер природного газа, бюджете, своевременной доставке и своевременном послепродажном обслуживании. Найти хорошее производство промышленных расходомеров природного газа — лучшее решение.
