Виды подпорных стенок: Подпорные стенки их виды и конструкции + фото

Технология возведения подпорных стеновых конструкций

02.07.21
Статьи

Возведение подпорных стеновых конструкций необходимо на участках, которые имеют неровный рельеф. Их назначение — предотвратить сползание грунта вдоль уклона и выровнять участок. При постройке могут быть использованы бетонные блоки, камень, кирпич, даже древесина в сочетании с геосинтетическими материалами. Зачастую представляет собой монолитное сооружение.

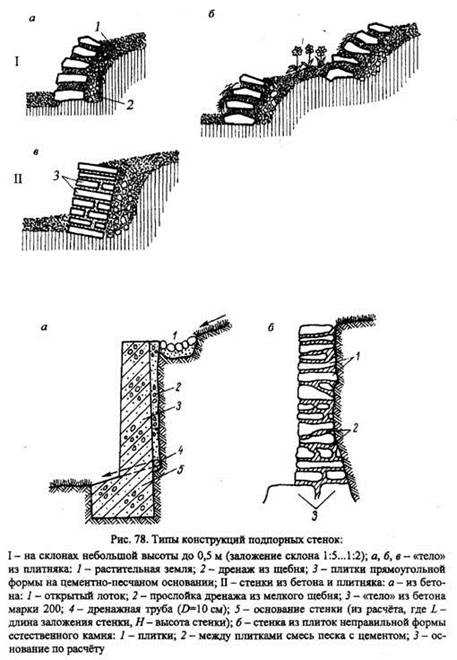

Виды подпорных стеновых конструкций

Уклон на участке заполняется грунтом вплоть до ее границы, чтобы получить горизонтальное положение. Так выравнивается весь участок или его часть.

Обычной подсыпки часто бывает недостаточно: со временем грунт все равно начнет смещаться вниз. Во избежание лишних расходов лучше сразу заняться устройством подпорной стенки.

В конструктивном плане сооружение является обычной стеной. Она должна опираться на надежный фундамент. Размеры стенки зависят от масштабов уклона: она может быть небольшой, а может быть высокой и толстой. Можно выделить несколько видов конструкций в зависимости от того, с какой целью их возводят:

1. укрепление склона в районах жилой и промышленной застройки, различных инженерных сооружений, дорог;
2. террасирование сельскохозяйственных земель;
3. в декоративных целях.

Принимая во внимание условия эксплуатации и нагрузку на подпорную стенку, выделяют следующие виды, в зависимости от строительного материала:

1. Армированная георешетка. Она не только надежно укрепляет конструкцию, но и делает ее сейсмоустойчивой. Георешетка способна снизить вертикальное напряжение на основание земляного полотна, увеличить несущую способность и повысить сопротивляемость нагрузкам. Она также делает сооружение устойчивым к воздействию неблагоприятных факторов внешней среды.
2. Монолитная железобетонная конструкция. В сочетании с мощным фундаментов обладает наиболее высокими несущими способностями.Срок службы составляет более 50 лет. При этом процесс возведения отличается высокой трудоемкостью, требует много времени и материала.
3. Сборный бетон. Менее стоек к сдвигающей нагрузке, однако времени на сооружение нужно меньше.
4. Камень. В зависимости от породы камня может служить более 50 лет. Для этого вида необходим прочный фундамент и внимательный подбор сырья.
5. Габионы. Обладают средними несущими характеристиками. Мощное основание для них не нужно. Сооружение прекрасно справляется с небольшими проседаниями и подвижками почвы. Благодаря хорошей проницаемости, отсутствует необходимость устройства дренажа. В зависимости от качества сетки срок эксплуатации может также превышать 50 лет. Габионы легко монтируются, спецтехника для этого не нужна. Однако возможны суффозия грунта и прорастание растений.
6. Блоки строительные. Низкая устойчивость к сдвигающим и боковым нагрузкам. Для них необходимо обустроить фундамент. Отличаются быстрой установкой.
7. Пиломатериалы. Характеризуются коротким сроком службы и низкими несущими способностями.
8. Профлист. Используется для возведения подпорных стенок недавно. Подходит для сооружений небольшой высоты. Монтаж быстрый и простой.

Процесс возведения подпорной стенки с применением армированной георешётки ГЕОКОРД®

Материал для подпорных стенок необходимо подбирать к каждому конкретному случаю. Кроме того, они делятся на следующие группы:

• в зависимости от высоты: низкие (менее 1 м), средние и высокие (более 1 м)
• по величине подземной части: глубокого заложения и неглубокого
• исходя из расположения: стоят отдельно или соединены с другими сооружениями.

Любая подпорная стенка подвергается воздействию собственного веса, насыпанного на основание веса грунта, силы сцепления грунта и основания, а также бокового давления грунта на стенку. Последнее стремится сдвинуть стенку с места и опрокинуть ее. Устойчивость конструкции можно достичь разными способами:

1. за счет массы стенки;
2. за счет сочетания массы стенки и массы грунта на основании;
3. благодаря надежному защемлению основания в коренном грунте;
4. при незначительной массе стенки за счет веса грунта, который лежит на основании фундамента.

После выбора необходимого материала, можно приступать к возведению конструкции.

Технология возведения подпорных стенок

В промышленных масштабах чаще всего строят подпорные стенки из бетона. Они идеально подходят, если необходимо выполнить террасирование или укрепить участок с большим уклоном.

Более серьезными являются армогрунтовые сооружения. С их помощью можно устраивать основания, откосы повышенной крутизны при строительстве насыпей и отвесные подпорные стены.

Армогрунтовая конструкция — это система, которая состоит из слоев несвязного грунта. Армирующую функцию выполняют полимерные материалы: георешетки и геотекстиль. Укладка в грунт геосинтетиков осуществляется послойно, горизонтально. Как итог — композитная конструкция, которая может воспринимать внутренние, внешние динамические нагрузки, а также боковое давление грунта от неармированной засыпки.

Главными факторами, которые необходимо учитывать при строительстве таких конструкций, являются качество используемых материалов, точные расчеты и соблюдение технологии возведения.

Подпорная стенка с применением армированной георешётки ГЕОКОРД® (1 год спустя)

Механизм системы связан с коэффициентом сцепления грунта обратной засыпки и геосинтетического материала. Превышение предельных значений сдвиговой прочности грунта приводит к возникновению критической поверхности скольжения в активной зоне конструкции. В этой зоне трение и расклинцовка активируют восприятие нагрузки армирующими элементами. Нагрузки передаются в устойчивую пассивную зону конструкции. Т.е. при достаточной степени взаимодействия грунта и геосинтетика недостаток прочностных показателей грунта компенсируется за счет прочности геоматериала на растяжение. Благодаря этому сохраняется устойчивость конструкции.

Такие подпорные стенки применяют при возведении звукозащитных барьеров, автодорожных и железнодорожных насыпей, устоев мостов. Армирование с помощью геосинтетиков — это самый экономически выгодный метод. Он применяется все чаще и уже считаются стандартными техническими решениями. Их главные преимущества:

• общее снижение затрат
• снижение материалоемкости конструкции
• сокращение трудоемкости работ
• уменьшение сроков монтажа конструкции

Необходимые материалы для возведения подпорных стеновых конструкций: армированную георешетку ГЕОКОРД® и нетканый геотекстиль ГЕОНИТ-Н® Вы можете купить в компании ПРЕСТОРУСЬ. Являясь крупнейшим производителем и поставщиком геосинтетических материалов, мы предлагаем нашим клиентам только высококачественную продукцию, соответствующую всем международным стандартам. Благодаря этому Вы сможете реализовать любые, даже самые сложные и амбициозные проекты.

Подпорные стенки из георешетки — это ближайший аналог габионных стенок. Они могут быть гравитационными, могут быть с армированным грунтом. Стенки с георешеткой самые дешевые и отлично подходят для ландшафтного дизайна.

Применение ГЕОСТЕП® и ГЕОКОРД® при обустройстве сельскохозяйственной площадки во Вьетнаме

Мы применяли армированную георешетку ГЕОКОРД® при строительстве сельскохозяйственного комплекса во Вьетнаме в 2017-2018 годах. Ее использовалиприменяли при возведении подпорной стенки высотой 4 м и протяженностью 250 м. Материалом-наполнителем секций георешетки был грунт. ПРЕСТОРУСЬ благодаря инженерному решению с применением ГЕОКОРД® добилась следующих результатов:

1. снизились общие затраты, что позволило существенно сэкономить на строительстве;
2. снизилась материалоемкость конструкции;
3. сократилась трудоемкость работ;
4. уменьшился срок монтажа конструкции.

Виды подпорных стенок и их классификация

Подпорная стена – это инженерное сооружение, которое препятствует обрушению стен, сползанию грунта на неровных местностях. Но это не единственное предназначение подпорной стены. Они используются в строительстве не только в практических целях, но еще и в декоративных. Использование подпорных стенок в ландшафтном дизайне очень распространено на сегодняшний день. С помощью этого архитектурного строения можно придать гармоничный вид саду, дачному участку или парку.

Подпорная стенка поможет препятствовать не только сползанию грунта, но и сделают участок очень оригинальным и привлекательным.

Распространено применение подпорных стен для участков с резким перепадом высот. Но это инженерное сооружение применяется сегодня не только для решения практических задач, но и для создания ландшафтного дизайна на участках.

Условно подпорные стены можно разделить на две группы:

Декоративная подпорная стенка обычно используется для облагораживания приусадебного или дачного участка.

1. Декоративные. Это элемент архитектурно-художественный, который используется для улучшения эстетического вида участка. Декоративная подпорная стенка строятся исключительно для красоты и для создания гармоничного вида на участке.
2. Укрепительные. Используется для предотвращения сползания грунта. Это инженерно-техническое сооружение, которое используется на неровных участках. Эти стенки строят исключительно при вертикальной планировке методом создания искусственных террас при слабом или подвижном грунте. Строительство подпорной стенки при террасировании позволяет увеличить полезную площадь участка.

Основное предназначение и оформление подпорных стенок

Укрепительная подпорная стенка должна сдерживать сползание грунта, ее устройство оправданно при уклоне земли более 7-8%.

Основная задача – это укрепление грунта на склонах для предотвращения сползания и разрушения грунта. Образование оползней часто происходят на участках, которые расположены вблизи рек и других водоемов. Также, участки, расположенные вблизи оврагов, необходимо укреплять во избежание сползания грунта после сильных дождей. Подборные стены – идеальное решение для участков с таким расположением, ведь решается сразу два вопроса: улучшается эстетический вид и увеличивается полезная площадь.

При планировании участка нужно учитывать один важный момент, если уклон более 7-8 %, то строительство подпорной стены необходимо. Укрепительные подпорные стены имеют еще целый ряд функций, кроме основной укрепительной. Правильно созданный план по построению укрепительных стен помогает улучшить ландшафтный вид участка, обогатить его.

Правильное оформление подпорных стенок помогут улучшить внешний вид участка и его практичность:

1. Рациональное использование садовой площади.
2. Создание максимально благоприятных условий для роста растений с помощью наполнения горизонтальной территории, которая создается при террасировании, плодородным слоем почвы.
3. Зональное разделение.
4. Оптимальная организация террасирования.

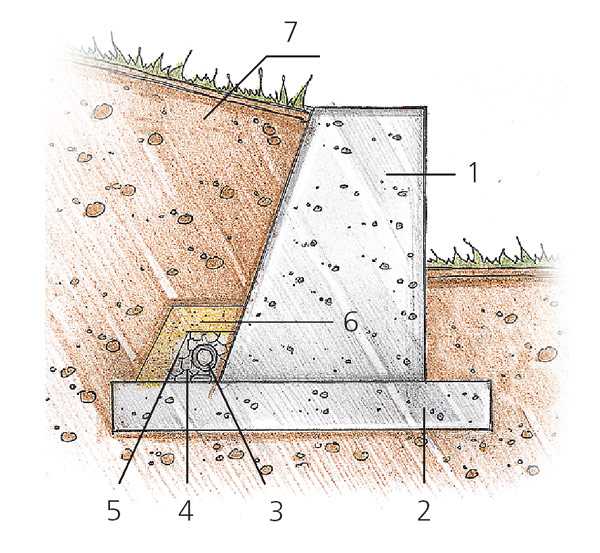

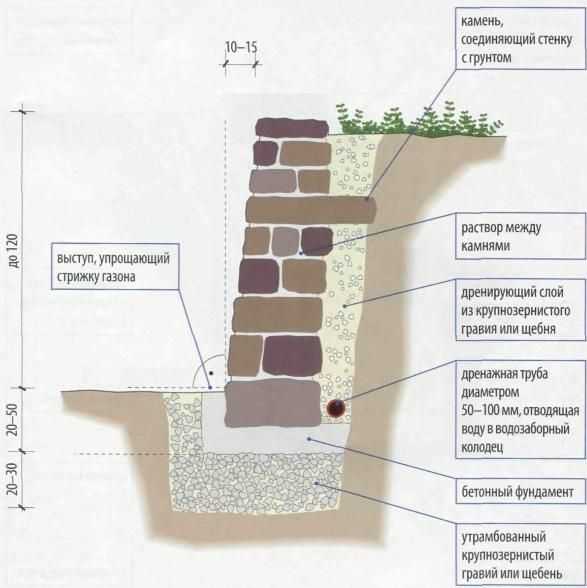

Правильно построенная подпорная стена, независимо от ее назначения, состоит из четырех основных частей:

1. Подземная часть – фундамент.
2. Видимая часть несущей конструкции – тело.
3. Водоотвод, который необходим для прочности сооружения.
4. Дренаж грунтовых вод.

Фундамент, дренаж и водоотвод выполняют только технические функции, а тело укрепительной стены еще создает и эстетический вид. Правильно подобранная внешняя отделка поможет сделать вид всего участка гармоничней.

Вернуться к оглавлению

Классификация укрепляющих подпорных стен

По способу возведения:

1. Монолитный. Эти стены изготавливаются на заводах железобетонных изделий в виде отдельных звеньев, а затем перевозятся к месту возведения этих конструкций. Они имеют форму уголкового профиля и бывают контрфорсными или консольными. Также, монолитные стены могут отливаться из бетона в необходимом месте в нужную форму, которая называется опалубкой.
2. Сборный. В этом случае стены выкладываются из различного строительного материала на месте строительства укрепительной стенки.

Глубину заложения можно сделать различной. Существует два основных способа:

1. Глубокое заложение (заложение больше ширины стенки в 1,5 и больше раза).
2. Неглубокое заложение.

По массивности строения:

Одной из самых прочных является подпорная стена выполненная из габионов.

1. Массивные стены. Самые прочные, но они более материалоемкие и трудоемкие, чем все остальные. Сделать их сложнее всего. Массивные подпорные стены обычно одинаковые по высоте и ширине. Устойчивость достигается благодаря их собственной массе.
2. Полумассивные. Они обычно сделаны из армированного бетона. Эти стены устойчивы благодаря своей массе и массе грунта, лежащего на фундаментальной плите.
3. Тонко элементные подпорные стены. Это связанные друг с другом бетонные плиты. Они устойчивы в основном благодаря массе грунта на плите и немного за счет своего веса.
4. Тонкие. Такие стены устойчивы лишь благодаря защемлению основания в грунте.

По расположению на участке

1. Отдельно стоящие.
2. Связанные с другими сооружениями.

Вернуться к оглавлению

Виды подпорных стенок

С помощью георешетки можно довольно быстро укрепить склоны.

Габионные конструкции. Габионы – это контейнеры сделанные из металлической сетки, которые заполняются кирпичом, камнем, гравием. Сетка для габионов прочная и устойчивая к агрессивной среде. Она изготавливается из закаленной стальной проволоки двойного кручения плотного оцинкования. Габионы имеют схожесть с коробкой, из этих коробок и формируется подпорная стена. Через время пустоты между камнями заполняются грунтом и на этом субстрате можно посадить неприхотливые растения. Благодаря этому габионы гармонично сочетаются с искусственно созданной средой и становятся неотъемлемой частью ландшафта. Габионы более практичны, так как для них не нужна фундаментальная подготовка и их можно монтировать в любое время года.

Подпорные стенки, изготовленные из геотекстиля. Сегодня создана технология, которая получила широкое распространение в строительстве подпорных стен из грунта армированного материалами из синтетики. Облицовка и армирование стены делают из полотнища геотекстиля. Основная идея состоит в том, что тело подпорной стенки состоит из хорошо утрамбованного грунта, а для его удерживания используется геотекстиль.

Подпорные стены с использованием георешетки. Георешетка – это армирующий геотехнический материал, сделанный из листовых полос, которые соединены швами между собой с образованием ячеек. Глубина и ширина ячеек подбираются индивидуально, все зависит от расчетных критериев нагрузки. Георешетка образует конструкцию из ячеек, которые наполняют минеральными заполнителями. Секции георешоток устойчивы к любым температурным нагрузкам, поэтому подходят для любых климатических зон.

Оформлением подпорных стенок должен заниматься квалифицированный специалист, так как это является важной частью экстерьера любого земельного участка. Следует помнить и о том, что укрепительные и декоративные подпорные стенки можно гармонично сочетать и они будут отличным выбором при решении практических и эстетических целей.

типов подпорных стен — что такое подпорная стена?

БАЗА ЗНАНИЙ

Что такое подпорная стенка?

Существует множество типов подпорных стен, они предназначены для удержания земли и других материалов от обрушения и сползания вниз по склону.

Подпорные стены используются для создания ровной поверхности из наклонной поверхности.

На сайте вы найдете пятнадцать различных типов подпорных стенок. Полный список и сравнение цен ниже:

Сравнение цен на подпорные стены

Мы перечислили в порядке цен от наиболее конкурентоспособных до наименее конкурентоспособных подпорных стен.

1. Секура Гранд
2. Geoweb
3. Трапецеидальный камень
4. Наклонный блок
5. Габионная корзина
6. Полый блок
7. Блокирующий бетонный блок
8. Сборный L-образный
9. Дикобраз
10. Железобетон
11. Королевский пост
12. Деревянный замок для кроватки
13. Шевлок
14. Акваблок
15. Каменная кладка
16. Бетонный замок

Чтобы увидеть ставки в фунтах стерлингов за м2 для каждого типа идеи подпорной стены, перейдите на нашу страницу сравнения цен подпорной стены или загрузите наш проект подпорной стены и руководство по ценам.

Прежде чем мы начнем, давайте посмотрим на историю подпорных стен. Подпорные стены относятся к Древнему Египту. Первоначально они были предназначены для сдерживания реки Нил. Нил разливался и разрушал почву. Египтяне построили подпорную стену в стиле габионов из тростника. Стены отводили поток Нила в резервуары, а также орошали поля.

Подпорная стена представляет собой конструкцию из крупных камней, корзин, заполненных мелкими камнями, обработанной древесины, монолитного бетона и бетонных блоков.

Некоторые типы построить просто, а другие сложнее. У одних продолжительность жизни больше, у других меньше. Некоторые из них экономичны, а некоторые дороже.

Существует четыре основных типа подпорных стен:

• Гравитационные подпорные стены
• Консольные подпорные стенки
• Подпорная стенка из шпунта
• Подпорные стенки из армированного грунта

Гравитационные подпорные стены

Гравитационные подпорные стены используют свою массу, чтобы действовать как сопротивление, удерживая оставшуюся землю. Чтобы понять принципы проектирования и режимы разрушения подпорной стены, читайте больше на Конструкция подпорной стены.

Существует три типа гравитационных подпорных стен:

• Габионная корзина
• Бетонный блок
• Кирпичная кладка

Подпорные стенки из габионов

Подпорные стенки из габионов изготавливаются путем заполнения проволочных корзин камнем.

Проволочные корзины изготовлены из оцинкованной проволоки, оцинкованной проволоки с пластиковым покрытием и проволоки из нержавеющей стали. Корзины обычно имеют длину 1 м х 1 м х 2 м.

Подпорные стены из бетонных блоков

Подпорные стены из бетонных блоков построены из взаимосвязанных бетонных блоков.

Бетонные блоки обычно имеют размеры 600 х 600 мм или 800 х 800 мм по ширине и высоте и бывают различной длины для установки модулей размером 600 или 800 мм.

Наклонные гравитационные подпорные стены

Наклонные гравитационные подпорные стены аналогичны гравитационным подпорным стенам, но они упираются в подпорную землю. Угол наклона примерно 15 градусов. Наклон добавляет больше сопротивления, поэтому требуется меньше блоков.

Наклонные подпорные стены могут быть изготовлены из корзин габионов, бетонных блоков и крупных камней.

Консольные подпорные стены

Консольные подпорные стены имеют Г-образную форму. Длинная ветвь нижней секции загружается удерживаемой землей или материалами. Масса этой земли или материала, находящегося на основании, помогает конструкции.

Это означает, что для возведения подпорной стены требуется меньше материалов. Консольные подпорные стены могут быть изготовлены из:

• Железобетона
• Блоки железобетонные
• Армированная кладка
• Сваи
• Железобетон

Г-образные формы заполняются арматурой и бетоном. Арматура предназначена для усиления стыка между горизонтальными и вертикальными участками конструкции и сопротивления изгибу.

Блоки железобетонные

Плот сооружается и армируется верхней и нижней арматурой. Стартовые стержни отлиты в плот, чтобы соединить его со стеной.

В блоках есть отверстия, через которые проходят арматурные стержни. По завершении возведения стены все отверстия для армирования заполняются безусадочным раствором.

Сваи

Стальные шпунтовые сваи или стальные профили вбиваются в землю. Приблизительно одна треть сваи забивается, чтобы поддерживать две трети сваи и действовать как подпорная конструкция. Свая спроектирована так, чтобы противостоять изгибу и разрушению почвы.

Подпорные стенки Criblock

Подпорные стены Criblock спроектированы аналогично гравитационным подпорным стенам. Они построены с конструкционными рамами, которые предназначены для соединения друг с другом с помощью пазов. Рамы поставляются с жатками различной длины 600 мм, 900 мм, 1200 мм, 1500 мм и носилками длиной 1,2 м и 2,4 м. Существует несколько производителей криптлоков, и размеры рамок могут меняться от одного производителя к другому.

Каркасы заполняются камнем для увеличения массы по мере возведения стены. Эти рамы могут быть построены из обработанной древесины, сборного железобетона или переработанного пластика.

Подпорные стены из армированного грунта

Подпорные стены из армированного грунта строятся с использованием удерживаемого грунта. Это можно сделать только в том случае, если подпорная почва подходит. Подпорные стены из армированного грунта проектируются инженерами-геотехниками.

Подпорная конструкция состоит из слоев. Каждый слой армирован геотехнической арматурой. Это похоже на пластиковую овсянку, но предназначено для сопротивления растягивающим усилиям.

По завершении или во время строительства поверхность подпорной стены может быть облицована камнем или бетоном для защиты от эрозии.

С помощью этого метода можно построить очень высокие подпорные стены. Криблоки и габионы можно использовать для облицовки стен, а также бетонных блоков.

Общая информация о подпорной стенке

Вы можете увидеть изображение каждого типа подпорной стены в верхней части этой страницы. Эта статья является лишь общим объяснением различных типов. Вы можете щелкнуть различные ссылки в статье, чтобы узнать больше по темам.

Проект подпорной стены

Подпорная стена проектируется инженером-строителем и инженером-геотехником. Инженер-геотехник дает советы инженеру-строителю и проектные данные о грунтах. Затем инженер-строитель проектирует подпорную стену в соответствии с нагрузками и типом грунта.

Например, несущая способность грунта важна для конструкции подпорной стены. Если несущая способность грунта слабая, инженер-строитель может расширить основание подпорной стены, чтобы распределить нагрузку.

Мы настоятельно рекомендуем проектировать подпорные стены так, чтобы они работали. Каждая конструкция подпорной стены отличается, перейдите на страницу дизайна подпорной стены , чтобы узнать больше о процессе проектирования и наших услугах.

Автор:

Боб Эванс

Должность:

Основатель

Компания:

Retaining Wall Solutions

Последнее обновление:

1 апреля 2023 г. , 4:57

Связаться с автором

Не забудьте поделиться этим постом!

10+ типов подпорных стенок

Одна из самых больших проблем, возникающих в строительстве, связана с крутыми склонами и сложными уклонами. Существует огромное беспокойство по поводу эрозии и даже трудностей планирования. Подпорная стена является одним из решений для строительства в таких местах. Этот тип стены или системы стен сдерживает землю и воду. В сочетании с дренажными системами подпорные стены также могут уменьшить количество ливневых вод и управлять ими. Они создают прочный барьер для увеличения ландшафта, делая его более функциональным.

Читайте также:

Строительство домов

Что такое стена сдвига?

Подпорные стены, как правило, сооружаются для удерживания массы грунта. Прочные подпорные стены также могут быть сооружены для эстетического озеленения. Различные типы подпорных стен строятся в разных местах в зависимости от различных факторов, таких как тип используемого материала, тип почвы, уклон склона холма, местные строительные нормы и правила, топография участка.
Итак, здесь мы обсудили различные типы подпорных стенок.

Строительство дома

Разница между кирпичной кладкой и каменной кладкой

01. Подпорные стены под действием силы тяжести

Подпорная стена под действием силы тяжести зависит только от собственного веса, чтобы противостоять боковому давлению грунта. Как правило, гравитационная подпорная стена является массивной, поскольку для противодействия горизонтальному давлению грунта требуется значительная гравитационная нагрузка. При проектировании гравитационной подпорной стены необходимо учитывать силы скольжения, опрокидывания и опоры. Он может быть построен из различных материалов, таких как камень, бетон и кирпичная кладка. Подпорная стенка кроватки и подпорная стена габиона являются типом гравитационных подпорных стен, которые в настоящее время используются все чаще.

Строительство дома

Строительство каменной кладки: 40+ различных рекомендаций, о которых следует помнить!

02. Консольные подпорные стены

Консольные подпорные стены изготавливаются из железобетона. Консольная подпорная стенка состоит из относительно тонкого стержня и плиты основания. Основание разделено на две части, а именно пятку и носок. Пятка — это часть основания под засыпкой, а носок — другая часть основания. В нем используется гораздо меньше бетона, чем в монолитных гравитационных стенах, но требуется больше проектирования и тщательного строительства. Он может быть сформирован на месте или собран на заводе.

Домостроение

10 Типы камней, которые можно использовать для кладки

03. Подпорные стены с контрфорсом

Подпорные стены с контрфорсом аналогичны консольным стенам, за исключением того, что они имеют тонкие вертикальные бетонные перемычки через равные промежутки вдоль задней стороны стена, и эти сети известны как контрфорсы. Контрфорсы связывают между собой плиту и основание, и их назначение состоит в уменьшении изгибающих моментов и перерезывающих усилий, действующих на стену со стороны грунта. Вторичным эффектом этих полотен является увеличение веса стены из-за добавленного бетона. Он может быть сборным или формироваться на месте.

Домостроение

Преимущества кирпичной кладки в домостроении

04. Полугравитационные подпорные стены

Полугравитационные подпорные стены представляют собой специальную форму гравитационных стен. Эти типы подпорных стен содержат некоторое количество растянутой арматурной стали, чтобы минимизировать толщину стены, не требуя обширного армирования. Они представляют собой смесь конструкций консольной стены и гравитационной стены. Эти стены часто строятся из железобетона, неармированного бетона или каменной кладки. Жесткие гравитационные стены развивают свою способность удерживать грунт за счет собственного веса. Полугравитационные стены, такие как монолитные бетонные консольные стены, развивают сопротивление опрокидыванию и скольжению под действием собственного веса и веса грунта над основанием стены.

Строительство дома

10 Качества хорошего глиняного кирпича

05. Сборные модульные гравитационные стены

К таким стенам относятся стены кроватей, стены бункеров и габионные стены. Стенка детской кроватки, бетонная или деревянная, представляет собой гравитационную удерживающую конструкцию, состоящую из взаимосвязанных бетонных или деревянных элементов. Каждая грядка заполнена уплотненным гранулированным грунтом. Стенка бункера, бетонная или металлическая, состоит из примыкающих друг к другу закрытых или открытых бункеров. Каждый блок бункера заполнен уплотненным гранулированным грунтом. Стенки габиона состоят из корзин из оцинкованной стальной сетки или проволочной сетки с ПВХ покрытием. Корзины заполнены прочным камнем размером от 4 до 8 дюймов.

06. Невесомые консольные стены

Эти типы подпорных стен создают поперечное сопротивление за счет заделки вертикальных стеновых элементов и поддерживают удерживаемый грунт элементами, обращенными к стене. Вертикальные стеновые элементы обычно уходят глубоко в землю, обеспечивая боковую и вертикальную поддержку. Элементами вертикальных стен могут быть сваи, буронабивные шахты, стальные шпунтовые сваи и т. д. Облицовки стен могут быть железобетонными, металлическими или деревянными.

Строительство домов

Каковы плюсы и минусы кирпичной кладки в строительстве?

07. Анкерные стены

Для возведения высоких подпорных стен глубокие канаты или провода вбиваются в землю глубоко сбоку, а затем их концы заливаются бетоном для обеспечения «анкера». Они также известны как tiebacks. Эти типы подпорных стен обычно состоят из тех же элементов, что и невесомые консольные стены, но получают дополнительное боковое сопротивление от одного или нескольких ярусов анкеров. Анкерные стены обычно используются в ситуации разреза, когда строительство продолжается от верха к основанию стены.

08. Стены из механически стабилизированного грунта (MSE)

Эти типы подпорных стен обычно включают облицовочный элемент и армирующий элемент, встроенный в засыпку позади облицовки. Облицовочным элементом может быть бетон, сегментный блок или панель, стальная проволочная сетка. Элемент армирования может быть как геосинтетическим (геотекстиль, геосетка), так и металлическим (полоса, сетка, проволочная сетка). Эти типы подпорных стен часто используются для поддержки насыпей и когда ожидается значительная общая и дифференциальная осадка. Большинство стен MSE являются запатентованными, и список стен MSE, предварительно одобренных для использования, можно получить у инженера-геотехника.

09. Гибридные системы

Подпорные стены, в которых для устойчивости используются как масса, так и армирование, называются композитными подпорными стенками или гибридными системами.

10. Свайная подпорная стенка

Свайная подпорная стенка строится путем забивания железобетонных свай близко друг к другу.
Сваи вбиваются на глубину, достаточную для противодействия силе, которая пытается вытолкнуть стену. Применяется как на постоянных, так и на временных работах. Эти типы подпорных стенок обеспечивают подпорный компонент высокой жесткости, способный выдерживать боковое давление на большой глубине выемки грунта практически без нарушения окружающих конструкций или свойств. Шпунтовые стены возводятся из стальных листов в откос или котлованы на необходимую глубину, но они не выдерживают очень высокого давления. Шпунтовые подпорные стены экономичны до высоты 6м.

Строительство дома

Какой должна быть минимальная глубина фундамента для нового дома?

11. Подпорные стены из габионов

Эти типы подпорных стен представляют собой многоячеистые прямоугольные ящики из проволочной сетки, заполненные камнями или другими подходящими материалами. Он предназначен для строительства противоэрозионных сооружений. Габионные подпорные стены также используются для стабилизации крутых склонов.

12. Подпорная стенка каркаса

Эти типы подпорных стен также являются одной из форм гравитационных стен.
