Внешняя разводка электрики — плюсы и минусы наружной проводки

Опубликовано 08.06.2020 | Электрическая проводка

Поделиться статьей:

Открытая или внешняя разводка электрики выполняется в разных ситуациях. Иногда ее применяют в том случае, если нельзя проложить провода скрытым способом, иногда — просто не возникает потребность в маскировке кабелей.

В любом случае наружная разводка электрики должна выполняться профессионалами. Чтобы проводка была достаточно надежной, и при этом эстетичной — поручите ее монтаж квалифицированным электрикам из компании ГСК.

Плюсы и минусы внешней проводки

Открытая разводка электрики предполагает прокладку проводов без маскировки отделкой. Это значит, что провода могут располагаться либо полностью открыто, либо в кабель-каналах (гофротрубах, коробах), закрепленных поверх отделочных материалов. Если же проводники будут находиться в штробах или за обшивкой стен/потолка, то такая проводка называется скрытой.

Основной аргумент в пользу монтажа проводки открытым способом — требования в нормативах. Открытая разводка электрики в деревянном доме обусловлена тем, что действующие стандарты не допускают скрытый монтаж при прокладке коммуникаций на основаниях из горючих материалов.

Прокладывать кабели без штробления стен — проще и быстрее. Выбор этого способа монтажа экономит время и деньги: не нужно прорезать штробы для проводки, а после укладки проводов заделывать их, восстанавливая декоративную отделку. Кроме того, можно устанавливать накладные розетки и выключатели — для их монтажа не придется формировать углубления и ставить подрозетники.

Доступность открытых проводов тоже будет преимуществом. Они всегда на виду, так что вы можете контролировать их состояние и заранее определять проблемные участки. Ремонт или замена элементов проводки также потребуют меньших трудозатрат: не нужно вскрывать штробу или с помощью зонда извлекать провод из гофры.

Основной недостаток — внешний вид. Смотрится проводка типа не лучшим образом, особенно при использовании стандартной гофры или дешевых коробов. Решить эту проблему можно, используя дизайнерские кабель-каналы под дерево или монтируя проводку на изоляторах в ретро-стиле — но это сопряжено с дополнительными расходами.

Еще один важный фактор — уязвимость к влаге. В помещениях с повышенной влажностью нужно дополнительно изолировать все соединения коробов и использовать комплектующие с классом влагозащитным не ниже IP-68. Это снова приводит к дополнительным расходам.

Требования к внешней кабельной разводке

При планировании наружной кабельной разводки учитываются такие рекомендации:

• На первом этапе необходимо выбрать места для установки розеточных групп и выключателей. По современным стандартам оптимальная высота размещения розетки — 20 см от пола, выключателя — 60-90 см. Розеточные группы для подключения стационарной техники располагают с учетом удобства — например, над столешницей или на высоте 2–2,5 м (для вытяжек или настенных телевизоров).

• Кабельные линии желательно прокладывать на расстоянии не менее 150-200 мм от дверных/оконных проемов или углов.

• Нежелательно прокладывать проводку вплотную к трубам водоснабжения или отопительным приборам. В первом случае основную угрозу представляет конденсат, который может стать причиной короткого замыкания. Во втором случае кабель-канал или оболочка провода могут постепенно разрушаться при нагреве и регулярных перепадах температур.
• Все соединения проводов должны выполняться только внутри распределительных коробок. На открытых участках, а также внутри гофры или короба кабель должен быть целым. Корпус распределительной коробки должен быть максимально защищенным от влаги и пыли (в помещениях с высокой влажностью используются герметичные модели).

• Кроме соединения проводов распределительные коробки используются также для оформления поворотов проводника. Если нужно оформить поворот без использования распредкоробки, следите за тем, чтобы не было залома провода: поворачивать нужно плавно, фиксируя проводник с обеих сторон используемыми зажимами или клипсами.
• Для прохода через стены или перегородки в них просверливаются отверстия нужного диаметра. Чтобы защитить проводник от возможных повреждений, в отверстие обязательно вставляется пластиковая гильза — отрезок гофры или трубки нужного диаметра.

Выбор проводов для внешней проводки

Для монтажа проводки открытым способом могут использоваться различные проводники. При прокладке в коробах или гофротрубах достаточно применять стандартные двух- или трехжильные модели с алюминиевыми или медными жилами. Сечение проводника определяется плановой мощностью приборов, которые будут подключены к этой ветке, и обычно составляет от 2,5 до 6 мм².

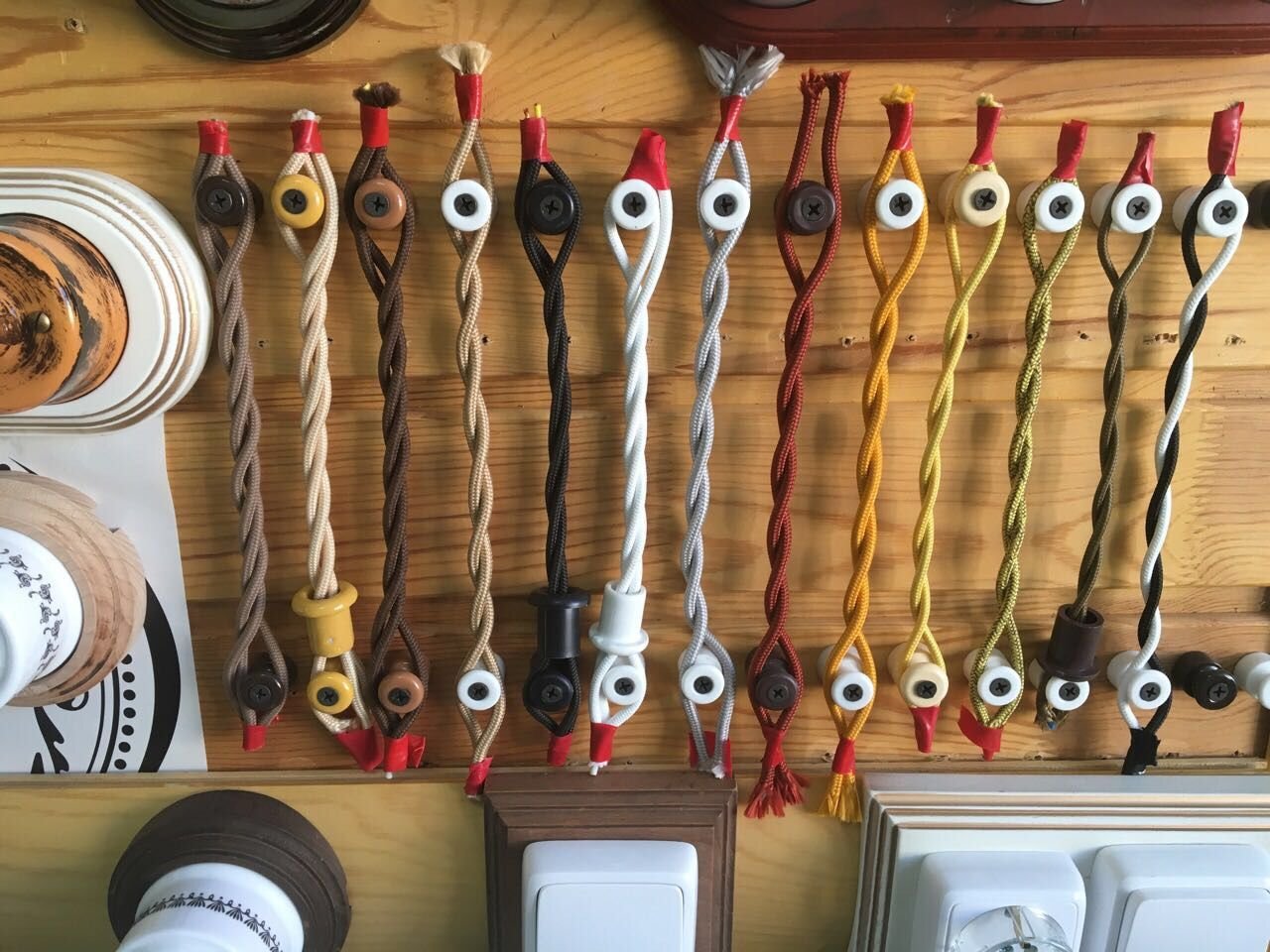

При внешней прокладке проводки на роликовых изоляторах применяется витой кабель в оплетке. Для него характерно сочетание высокой прочности, гибкости и высокой надежности изоляции. Кроме того, в интерьере такая проводка смотрится органичнее, чем стандартные провода в полимерных оболочках.

Проводка в трубах или коробах

Стандартное решение при монтаже внешней проводки — использование различных защитных конструкций.

Это могут быть:

1. Гофрированные трубы диаметром до 63 мм из ПВХ или аналогичных материалов.
2. Пластиковые короба с крышкой или без нее, внутри которых прокладывается проводка.
3. Плинтусы (напольные или потолочные) с отсеками для прокладки кабелей.
4. Электротехнические трубы из негорючего материала, которые обеспечивают максимально эффективную защиту проводника от любых воздействий.

Первые два варианта используются там, где внешний вид проводки не важен — в основном в технических помещениях. Применение небольших коробов также допускается в жилых домах и офисах, в основном в качестве вспомогательной меры — когда нужно проложить дополнительную линию, не нарушая отделки.

С применением негорючих труб может быть выполнена внешняя разводка электрики в деревянном доме. Также трубчатые металлические кожухи гармонируют с интерьерами в стилях «лофт» или «стимпанк».

При использовании таких приспособлений провода размещаются внутри защитных кожухов, и, если нужно, фиксируются там специальными клипсами (например, в широком коробе можно разместить сразу несколько кабельных линий). Сами трубы или короба для проводки закрепляются на несущих поверхностях дюбелями или клеевыми составами.

При использовании декоративных плинтусов с лотками для проводов сначала монтируются сами элементы отделки, а затем в открытые лотки закладывают кабели. Розетки и выключатели, встраиваемые в плинтус, также устанавливают заранее — а на завершающем этапе к клеммам просто подключают провода.

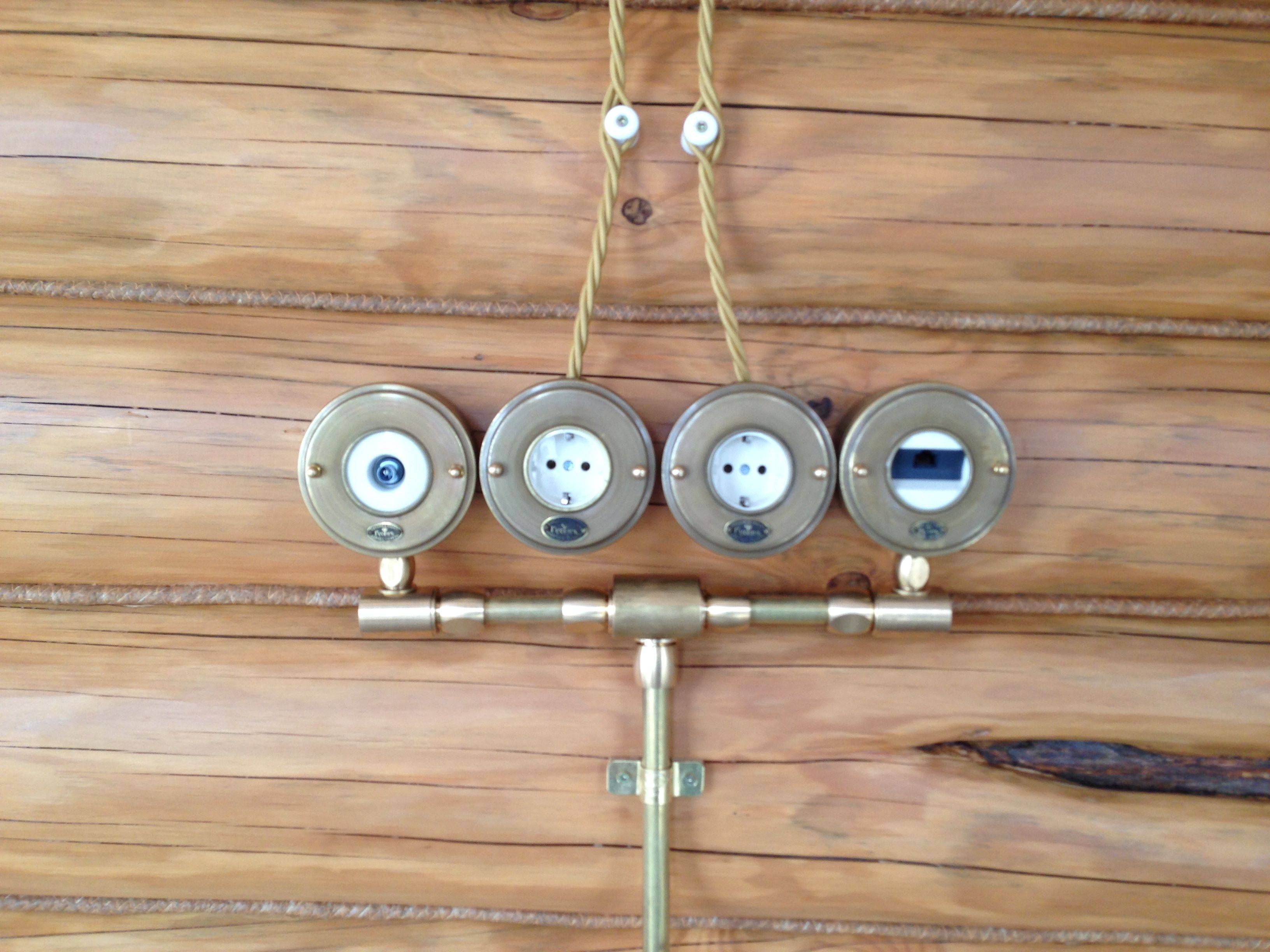

Наружная проводка открытым проводом

При использовании витого провода монтаж выполняется с применением специальных деталей — керамических изоляторов:

• Изоляторы для проводки устанавливают на стенах по разметке, при этом шаг между точками крепления должен составлять около 40 см по вертикали или 50 см по горизонтали.
• Повороты оформляются с помощью двух установленных рядом изоляторов — это дает возможность избежать залома провода.
• В местах подключения к розеткам или включателем витой кабель связывается хомутом — это не дает ему распускаться и нарушать надежность контакта.

Несмотря на то, что при этом способе монтажа проводка размещается открыто, уровень надежности (естественно, при соблюдении всех правил) оказывается очень высоким. Кроме того, отсутствие контакта проводов с несущей поверхностью снижает риск возгорания даже при коротком замыкании или перегреве кабеля в результате перегрузки. Ну, а смотрится такая ретро-проводка весьма стильно.

Наружная разводка электрики в деревянном доме от компании ГСК

В деревянном доме или в другом здании, где будет применима открытая схема монтажа, прокладку проводки можно поручить электрикам от компании ГСК. Мы:

• Профессионально проектируем внешнюю проводку с учетом нагрузки и характеристик основания.
• Выполняем монтаж проводки как с применением защитных приспособлений (гофра, короба) так и открытым кабелем на изоляторах.
• Строго соблюдаем нормативы устройства внешней проводки (СНиП, ПУЭ).

Перед вводом системы в эксплуатацию ее надежность обязательно проверяется в ходе испытаний. На все выполненные операции мы предоставляем гарантию.

Метки:

Какая электропроводка лучше: скрытая или внешняя?

Часто перед мастерами-электриками стоит вопрос: какую проводку лучше использовать в том или ином случае? Стоит заметить, что вопрос далеко непраздный, поскольку от правильности выбора в данном случае зависит, ни много ни мало, безопасность всего жилища.

Электрическая проводка бывает всего двух типов: внешняя и внутренняя. При этом и скрытая, и внешняя проводка имеют свои достоинства, то есть, однозначно нельзя сказать какая проводка лучше: внешняя или скрытая. Однако в большинстве случае выбор ограничен довольно жесткими рамками.

Так, в многоэтажных кирпичных или панельных домах в основном используется скрытая проводка, тогда как прерогатива частных деревянных домов – внешняя.

Скрытая проводка

В зависимости от материала стен и технических характеристик проводов, такую проводку прокладывают несколькими способами.

Несменяемую прокладывают еще до начала штукатурных работ, закрепляя провод алебастром. После проведения штукатурных работ кабель оказывается полностью замоноличенным в стене. Можно также проложить его в штробы в стене, на слой намета из алебастра.

Сменяемую прокладывают в пустотах бетонных перекрытий или в виниловых трубках. Самостоятельно такую проводку установить достаточно сложно, поэтому ее прокладывают квалифицированные электрики на этапе строительства дома.

Достоинства:

• Эстетичность внешнего вида помещения
• Возможность наклеивать на стену обои, монтировать стеновые покрытия
• Оптимально подходит для прокладки в санузле, поскольку в данном случае воздействие с влагой исключено.

Недостатки:

• Трудность ремонта из-за недоступности
• Сложность определения места повреждения
• Необходимость после ремонта электропроводки заново штукатурить стены, переклеивать обои, причем, если у вас в запасе не осталось лишнего рулона, переклеивать придется все стены.

Внешняя проводка

Наиболее оптимальный способ прокладки внешней проводки – при помощи плоских проводов либо при помощи витых на роликах-изоляторах.

Плоские крепятся к стене гвоздями или специальными скобами, прибиваемыми на расстоянии примерно 25 см друг от друга. При этом если кабель крепится к деревянной стене, необходимо под него проложить прокладку из асбеста, выступающую не менее чем на 10 см с каждой стороны провода.

Можно слегка «облагородить» такую проводку, замаскировав ее при помощи специальных пластиковых коробов. Однако в любом случае придется смириться с неэстетичным видом помещения.

Прокладка наружной проводки при помощи витого кабеля выполняется довольно просто: к стене, на расстоянии 10 см друг от друга крепятся ролики-изоляторы, на которые, собственно, и натягивают провода. Единственное условие при этом, чтобы расстояние между проводкой и стеной составляло не менее 10 мм.

Полностью сохраняя все достоинства наружной проводки, витой провод смотрится чрезвычайно эстетично, придавая помещению очарование и шарм прошлых эпох. Плюс, они комплектуются дополнительными аксессуарами в стиле ретро: выключателями, розетками, распаячными коробками, рамками, соответственно, вы сможете оформить интерьер в едином стиле.

Внешняя проводка отлично подойдет для установки не только в деревянном доме, но и в городской квартире, гостинице, клубе, ресторане, при условии, что дизайн помещений выдержан в соответствующем стиле.

Достоинства:

• Высокая ремонтопригодность
• Пожаробезопасность
• Легкость замены выключателей и розеток
• Высокая эстетичность

Национальный электротехнический кодекс (NEC) Правила наружной проводки

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 03.03.23

Факт проверен

Джессика Врубель

Факт проверен
Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работала в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s
Редакционный процесс

Ель / Микела Бутиньоль

Национальный электротехнический кодекс (NEC) включает множество конкретных требований к установке наружных цепей и оборудования. При наружной проводке основные проблемы безопасности включают защиту от влаги и коррозии, предотвращение физических повреждений и решение проблем, связанных с подземным захоронением. В большинстве проектов наружной электропроводки жилых помещений соответствующие требования кодекса относятся к установке наружных розеток и осветительных приборов, а также к прокладке проводки над и под землей. В тех случаях, когда официальные требования кодекса предусматривают наличие «перечисленного» оборудования, это означает, что используемые продукты должны быть разрешены для применения утвержденным испытательным агентством, таким как UL (ранее Underwriters Laboratories).

Правила для наружных емкостей

Многие из правил, применимых к наружным розеткам, направлены на снижение вероятности поражения электрическим током, что представляет собой значительный риск в любое время, когда пользователь находится в прямом контакте с землей. К основным правилам для уличных емкостей относятся:

• Защита от короткого замыкания на землю (GFCI) требуется для всех наружных розеток. Конкретные исключения могут быть сделаны для оборудования для снеготаяния или противообледенения, если оборудование питается от недоступной розетки. Необходимая защита GFCI может быть обеспечена розетками GFCI или автоматическими выключателями GFCI.
• Дома должны иметь по крайней мере одну наружную розетку спереди и сзади дома. Они должны быть легко доступны с земли и расположены на высоте не более 6 1/2 футов над землей.
• Пристроенные палубы и балконы с доступом внутрь (включая дверь вовнутрь) должны иметь емкость не выше 6 1/2 футов над поверхностью палубы или балкона. В качестве общей рекомендации в домах также должны быть розетки с каждой стороны террасы или балкона, доступные с земли.
• Емкости во влажных помещениях (под защитными покрытиями, например, на крыше крыльца) должны быть атмосферостойкими и иметь атмосферостойкое (непроницаемое для непогоды) покрытие.
• Емкости во влажных местах (подверженные воздействию погодных условий) должны быть устойчивыми к атмосферным воздействиям и иметь защищенное от непогоды покрытие «в процессе эксплуатации». Эта крышка обеспечивает герметичную защиту от атмосферных воздействий, даже когда шнуры подключены к розетке.
• Постоянный бассейн должен иметь доступ к электрической розетке, которая находится не ближе 6 футов и не дальше 20 футов от ближайшего края бассейна. Емкость должна быть не выше 6 1/2 футов над палубой бассейна. Эта розетка должна иметь защиту GFCI.
• Сосуды, используемые для питания насосных систем в бассейнах и спа, должны быть не ближе 10 футов от внутренних стен постоянного бассейна, спа или гидромассажной ванны, если они не защищены GFCI, и не ближе 6 футов от внутренних стен постоянного бассейна или спа, если они защищены GFCI. Эти розетки должны быть отдельными розетками, не предназначенными для других устройств или приборов.

Правила наружного освещения

Правила для наружного освещения в основном касаются использования светильников, предназначенных для использования во влажных или мокрых местах:

• Светильники для влажных/открытых помещений должны быть внесены в список для использования во влажных местах.
• Светильники во влажных помещениях (защищенные нависающим карнизом или крышей) должны быть указаны для влажных помещений.
• Накладные электрические коробки для всех электрических приборов должны быть водонепроницаемыми/атмосферостойкими .
• Светильники для наружного освещения не требуют защиты GFCI.
• Низковольтные системы освещения должны быть перечислены утвержденным испытательным агентством как целая система или собраны из отдельных перечисленных компонентов.
• Низковольтные осветительные приборы (светильники) должны располагаться не ближе чем в 5 футах от наружных стен бассейнов, спа-салонов или джакузи.
• Трансформаторы для низковольтного освещения должны находиться в доступных местах.
• Выключатели, управляющие освещением или насосами бассейна или спа, должны быть расположены на расстоянии не менее 5 футов от внешних стен бассейна или спа, если только они не отделены от бассейна или спа стеной.

Правила для наружных кабелей и кабелепроводов

Несмотря на то, что стандартный кабель NM имеет наружную виниловую оболочку и водонепроницаемую изоляцию вокруг отдельных токопроводящих жил, он не предназначен для использования вне помещений. Вместо этого кабели должны быть одобрены для использования вне помещений. А при использовании кондуита есть дополнительные правила, которые необходимо соблюдать. Применимые правила для наружных кабелей и кабелепроводов включают:

• Открытая или скрытая проводка/кабель должны быть перечислены в соответствии с их применением. Кабель типа UF является наиболее часто используемым неметаллическим кабелем для прокладки наружной электропроводки в жилых помещениях.

Кабель

• UF может быть проложен непосредственно (без кабелепровода) с минимальным 24-дюймовым заземляющим покрытием.
• Проводка, проложенная внутри жесткого металлического (RMC) или промежуточного металлического (IMC) кабелепровода, должна иметь заземляющее покрытие толщиной не менее 6 дюймов; проводка в кабелепроводе из ПВХ должна иметь покрытие толщиной не менее 18 дюймов.
• Обратная засыпка вокруг кабелепровода или кабелей должна быть выполнена из гладкого зернистого материала без камней.
• Низковольтная проводка (не более 30 вольт) должна быть закопана на глубину не менее 6 дюймов.
• Прокладки подземной проводки, которые переходят из-под земли в надземную часть, должны быть защищены кабелепроводом от требуемой глубины покрытия или 18 дюймов (в зависимости от того, что меньше) до точки подключения над землей или не менее 8 футов над землей.
• Электрические провода, свисающие с бассейна, спа или джакузи, должны находиться на высоте не менее 22 1/2 футов над поверхностью воды или поверхностью платформы для прыжков в воду.
• Провода передачи данных (телефон, интернет и т. д.) должны находиться на высоте не менее 10 футов над поверхностью воды в бассейнах, спа и гидромассажных ваннах.

Позвоните, прежде чем копать

Это не требование NEC, но оно может спасти вам жизнь, не говоря уже о том, чтобы предотвратить серьезные проблемы с поставщиками услуг. Позвоните по номеру 811, национальной горячей линии «Позвоните, прежде чем копать», по крайней мере за три дня до того, как вы планируете копать где-либо на своей территории. Сотрудники горячей линии оповестят всех поставщиков коммунальных услуг в вашем районе. Те, чьи линии проходят через вашу собственность, отправят представителя, чтобы отметить их линии на земле. Вы можете использовать силовое оборудование, чтобы копать не ближе 24 дюймов к отмеченным линиям, но вы должны использовать ручную лопату при копании в пределах 24 дюймов по обе стороны от отмеченной линии.

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

1. Распознавание опасности поражения электрическим током . Управление по охране труда.

Что такое прямой провод или кабель?

A Защитный слой для подземных электрических систем

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 06.06.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено
Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp. Он также является членом Наблюдательного совета The Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s
Наблюдательный совет

Факт проверен

Эмили Эстеп

Факт проверен
Эмили Эстеп

Эмили Эстеп — биолог растений и журналист, которая работала в различных онлайн-новостях и СМИ, писала и редактировала темы, включая науку об окружающей среде и комнатные растения.

Узнайте больше о The Spruce’s
Редакционный процесс

Ель / Марго Кавин

Кабель для прямого залегания — это тип кабеля, разработанный для того, чтобы выдерживать прямое воздействие почвы и влаги, и рассчитанный на влажную, сухую и влажную среду. Для него не всегда требуется кабелепровод, но его можно проложить внутри кабелепровода, чтобы добавить дополнительную защиту любой электрической системе.

Что такое прямой подземный кабель?

Кабель для прямой прокладки — это особый тип электропроводки или кабеля, предназначенный для прокладки в подземной траншее. Отдельные электрические проводники внутри кабеля заключены в прочную термопластическую оболочку, которая изолирует от влаги и защищает находящиеся внутри проводники.

Типы кабелей для прокладки в земле

Наиболее распространенными типами кабеля для прямой прокладки, используемыми в жилых проектах, являются  подземный служебный вход  (USE) и  подземный фидер  (UF). Кабель типа USE обычно черного цвета и чаще всего используется для подземных линий, которые передают питание от трансформатора коммунального предприятия к отдельным домам. Домовладельцы редко имеют дело с кабелем USE самостоятельно; этим занимаются специалисты ЖКХ.

Кабель типа UF обычно имеет серый цвет и поставляется в рулонах, которые выглядят как стандартный кабель с неметаллической (NM) оболочкой. В то время как стандартный кабель NM предназначен только для сухих внутренних помещений, кабель UF можно использовать как снаружи, так и внутри помещений. Например, если вы хотите проложить кабель между домом и уличным фонарным столбом или провести электричество к садовому сараю или отдельно стоящему гаражу, UF-кабель является стандартным выбором.

Основное различие между стандартным кабелем NM и подземным фидерным (UF) кабелем заключается в конструкции кабеля. Стандартный кабель NM содержит провода, обернутые бумагой, и относительно свободную пластиковую оболочку. Кабель UF имеет провода, полностью заключенные в твердый пластик. Этот кожух защищает каждый провод от других и не позволяет влаге или другим внешним элементам проникать внутрь кабеля. UF-кабель также устойчив к солнечному свету и может использоваться снаружи и над землей, где присутствует УФ-излучение.

Подъем закопанного кабеля

Большинство домов в старых кварталах Америки имеют надземные служебные входы, по которым подается электроэнергия из коммунальной сети. Недостатки прокладки проводов над головой включают в себя наличие столбов во дворе и опасность открытой линии электропередач, которая может быть затронута лестницей или повреждена ветвями деревьев или другими природными элементами.

Забавный факт

Прокладка линий электропередач под землей повышает безопасность и надежность, поскольку кабели не подвержены повреждениям во время шторма.

Советы по прокладке кабеля для прямого залегания

Самая большая проблема с подземным кабелем — это копать. Кабель, проложенный напрямую, регулируется многими строительными и электрическими нормами и правилами, чтобы обеспечить безопасную установку. Всегда консультируйтесь с вашим местным строительным отделом, чтобы узнать о конкретных требованиях в вашем районе и о том, насколько глубоко можно разместить провод для прямого захоронения. Вот несколько основных рекомендаций, о которых следует помнить:

• Закопайте UF-кабель на глубину 18 дюймов или глубже, если он находится в кабелепроводе из ПВХ, или на 24 дюйма или глубже, если он проложен напрямую, в зависимости от требований местных норм.
• Позвоните на национальную горячую линию Call Before You Dig (иногда называемую Miss Utility) по телефону 8-1-1 за несколько дней до начала проекта. Это предупредит все коммунальные службы с линиями обслуживания в вашем районе, и представитель выйдет и отметит линии на вашем участке, чтобы вы знали, где можно и где нельзя копать.
