Поверхностное водоотведение — важнейший конструкционный элемент современном строительстве. Его основными функциями является сбор и отведение дождевых и талых вод с дорожного покрытия, тротуара или участка. Это способствует увеличению сроков службы фундамента и основания здания, инженерных сооружений, тротуаров, пешеходных и садовых дорожек, защищает подвал, цоколь и погреб, а также исключает переувлажнение почвы и гибель растений.

Поверхностное водоотведение, как правило, бывает двух видов: линейное и точечное. Последнее предназначено для локального сбора в местах повышенного переувлажнения: углы здания, под водосточными трубами и так далее. Линейный водоотвод — решение более кардинальное и существенное, которое позволяет собирать влагу с больших территорий и состоит из нескольких элементов конструкции.

Главная задача при монтаже системы поверхностного линейного водоотведения заключается в том, чтобы вода, которая собирается в лотки была предварительно максимально очищена от грязи и листвы при помощи решетки, а затем направлялась за пределы участка в резервуар или же присоединялась в канализационную систему.

Элементы системы поверхностного линейного водоотведения

Современные системы производят чаще всего из прочного, стойкого к температурным перепадам пластика и состоят из следующих элементов:

>  Решетка

>  Крепеж

>  Пескоуловитель

>  Водоотводный лоток

>  Заглушки

>  Водослив

Все элементы необходимо подбирать с учетом климатических особенностей, а также с учетом механических и водосборных нагрузок на конструкцию.

Водоотводные лотки продаются в комплекте: лоток, крепеж и решетка или же по отдельности: отдельно лоток, отдельно решетка. Решетки в свою очередь бывают чугунные, стальные, пластиковые и даже медные. Также делятся на ячеистые и щелевые (в зависимости от типа отверстий).

Пластиковые менее прочные, чем металлические, но при этом гораздо более демократичные по стоимости. Они практичны, просты в установке и обслуживании, популярны при обустройстве пешеходных участков, тротуаров, при частном домостроении, а также при оснащении парковых и игровых зон.

Стальные решетки производятся из оцинкованной или нержавеющей стали, они не подвержены коррозии, стойкие к высоким перепадам температур, отличаются высокой прочностью. Они долговечны и стойкие к химическим веществам, поэтому подобные системы часто применяют на предприятиях, а также при обустройстве парковочных комплексов, благоустройства дворов многоквартирных домов и жилых комплексов, прилегающих территорий вокруг торговых и офисных центров.

Чугунные решетки применяют на объектах с повышенными механическими нагрузками, так как они отличаются особо высокой прочностью. Их используют при устройстве конструкций на автомагистралях, вокзалах, крупных складах, а также при оснащении коммуникаций промышленных зон.

Крепеж необходим для крепления решеток к лоткам, которые бывают пластиковые или бетонные. Последние рекомендованы для монтажа в условиях с повышенными механическими нагрузками. Пластиковые отличаются примением с очень широким температурным диапазонов от -50 до +140°С. Кроме того, они экологичны, имеют низкий вес, просты в монтаже и демократичны по стоимости.

Важнейшим элементом системы является пескоуловитель, который необходим для очистки сточных вод от мелких и твердых частиц, которые прошли через решетку. Как правило, это щебень, галька и, соответственно, песок. Они устанавливаются в конце линии водоотводных лотков, обязательно оснащаются корзинами и решетками для сбора мусора. К пескоуловителю, как правило, подключают другие лотки или канализационные трубы. Словом, пескоуловители служат неким фильтром для подготовки ввод к последующей очистке, удаляя до 90% твердых примесей.

От правильного выбора элементов зависит качество и долговечность поверхностного водоотведения. Если Вам необходима грамотная консультация или помощь в расчете — обращайтесь к менеджерам ГК Стройресурс. Мы обязательно найдем решение для Вашей строительной задачи!

Поверхностное водоотведение

• #Пресс-релизы

Сточный водоотвод служит для эффективной защиты фундаментов зданий, сооружений, подвалов и цоколей, а также самого участка, на котором расположен дом от избытка влаги. Для устройства поверхностного водоотвода обычно разрабатывают проектную документацию, определяющую месторасположение дренирования, глубину его закладки, конструктивные особенности, угол наклона, комплектующие изделия и материалы, сопряжение элементов между собой.

Чтобы отвести сточные воды и устроить поверхностный водоотвод в септик, либо в общую систему канализации, необходимо, для начала, определиться, где и как пойдет, собственно, подобный дренаж. У всякой инженерной конструкции, в том числе и у сточного водоотвода, есть свои особые элементы, без которых нельзя обойтись при его планировании и устройстве. Выбор материалов для дренажа делают, исходя из особенностей климата, месторасположения, а также плотности автомобильного трафика. Это может быть полимерный бетон, фибробетон или пластиковые изделия. В народе часто используют простую систему накопления сточных вод канализации без всякого инженерного проектирования, где можно воспользоваться услугой ассенизатора по откачке накопительных ёмкостей. Компания «Откачка ям» которая находится в городе Электросталь Московской области оказывает данные услуги по откачке канализации, туалетов по востоку Подмосковья.

Поверхностный дренаж бывает двух типов: точечный (локальный) и линейный.

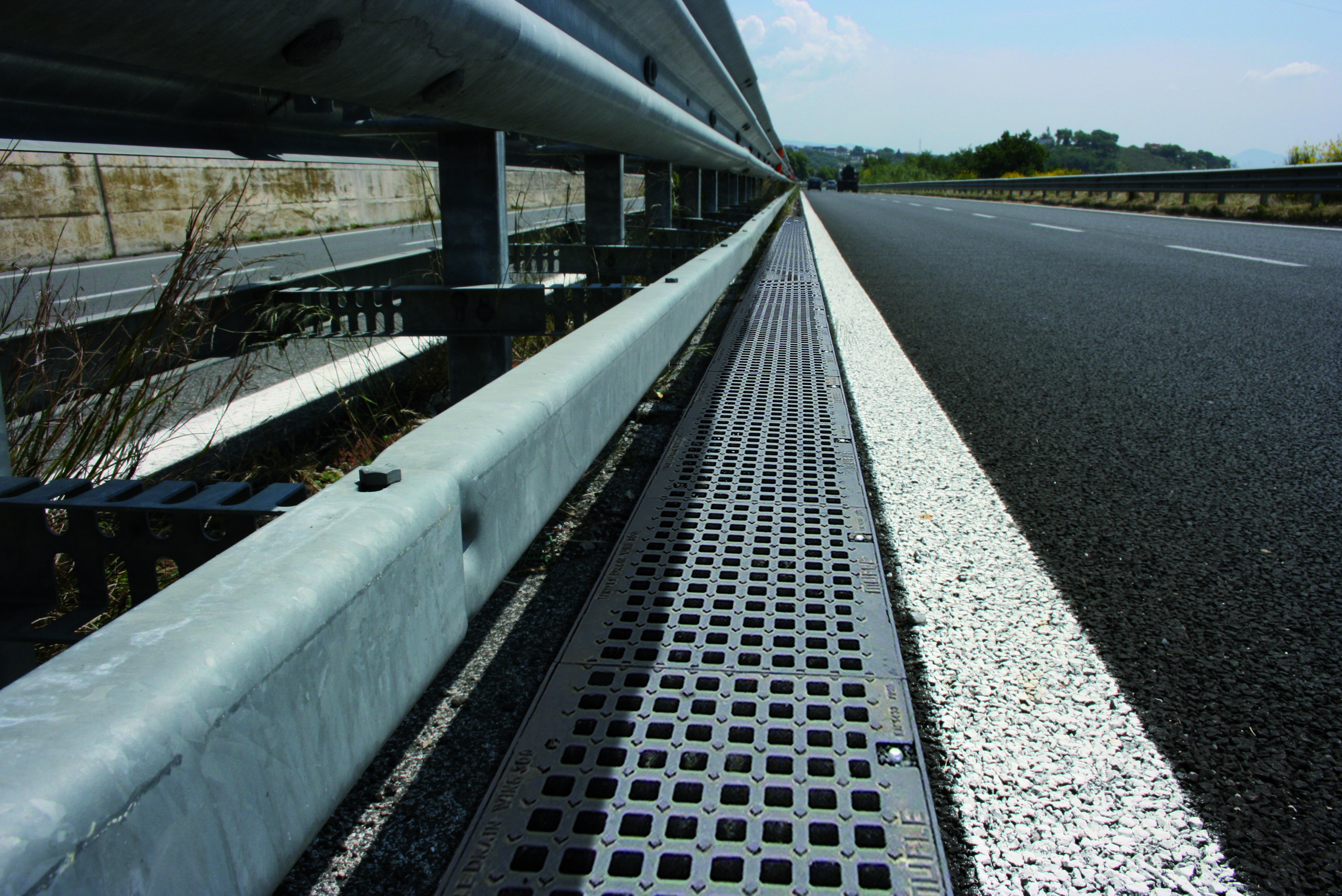

В качестве линейного водоотвода выступают водоотводные лотки. Они бывают открытыми, либо с декоративной защитой в виде решеток и уловителями песка.

Основным функциональным назначением этих лотков является собирание и отвод дождевых и талых вод на всем пространстве обустраиваемой территории.

Особенностью устройства линейного водоотведения является создание уклона коммуникаций к водосборной точке или к месту присоединения к общей системе канализации. Создание уклона осуществляется двумя разными способами:

1) путем установки сточных желобков и уловителей песка малого диаметра;

2) путем применения специальных лотков, имеющих внутренний уклон или, иначе говоря, переменное гидравлическое сечение.

Локальный водоотвод служит для местного водосбора. Его применяют, когда общее снижение уровня залегания грунтовых вод не эффективно, либо не выгодно с экономической точки зрения. Дренаж собирается из пластиковых дождеприемников, а в качестве места сбора служат дренажные колодцы из обычного или полимерного бетона. Локальный водоотвод предназначен для водосбора из дверных приямков и водосточных труб, идущих с крыши.

Комбинируя линейный и точеный тип конструкции поверхностного водоотвода, можно добиться эффективного сбора талых и сточных вод. Однако, в местах близкого залегания грунтовых вод к поверхности земли или при близком расположении водоемов применяется также и подземное водоотведение. В таком случае, с ним комбинируют поверхностный дренаж. Это сочетание получается наиболее эффективным.

В заключение, можно порекомендовать использовать услуги квалифицированных специалистов на этапе проектирования и при воплощении проекта в жизнь. Это поможет эффективно уменьшить расход материалов и денежных средств, а также избежать негативных последствий.

На правах рекламы

Нашли ошибку в тексте? Выделите ее и нажмите Ctrl + Enter

версия для печати

Поверхностный дренаж

1.0 ОПРЕДЕЛЕНИЕ

Поверхностный дренаж – это упорядоченное удаление избыточной воды с поверхности земли через улучшенные естественные каналы или сооруженные канавы, а также за счет формирования земли.

2.0 КЛАССИФИКАЦИЯ ДРЕНАЖНОЙ СИСТЕМЫ

2.1 Открытые каналы

2.1.1	Открытая канава: Канал, предназначенный для сбора избыточной воды и отвода ее к безопасному выходу.
2.1.2	Отводная канава: Канал, построенный поперек склона земли для перехвата поверхностного стока.
2.1.3	Перехватчик слива плитки: Канал, предназначенный для сбора воды из подземного дренажного отверстия.
2.1.4	Канав Дейл: Небольшой канал, вырытый роторным траншеекопателем на дамбе.
2.1.5	Вентиляционная канава: Канал, собирающий воду из долинных канав.
2.1.6	Внутренний ров дамбы: канал, идущий параллельно дамбе. Эта канавка собирает воду из вентиляционных канав и направляет ее в водорегулирующее сооружение.
2.1.7	Общий магистральный дренаж: Канал, который служит выходом для ряда канав с разных ферм.

2. 2 Ландшафт

3.0 ОБЩИЕ СВЕДЕНИЯ

3.1	Все проектирование и строительство поверхностного дренажа должно соответствовать инженерной практике Американского общества инженеров-агрономов – A. S.A.E. EP 302.2 — Проектирование и строительство систем поверхностного водоотвода в хозяйствах во влажных районах
3,2	Система должна быть спроектирована как неотъемлемая часть почвенных и водных сооружений, планировки фермы и плана посевов.
3,3	Качественная конструкция необходима для надлежащего дренажа. Квалифицированные инженеры должны нести ответственность за изыскания, проектирование, планировку и проверку, чтобы гарантировать, что строительство соответствует спецификациям. Землевладельцы и подрядчики должны быть обеспечены информацией, необходимой для качественного строительства
3,4	Необходимо уделить внимание предотвращению чрезмерной эрозии в результате любой поверхностной дренажной системы.
3,5	Проектирование и строительство сельскохозяйственных поверхностных дренажных систем должно соответствовать Правилам и руководствам по изменению водотока Департамента окружающей среды, а также Правилам 90-80 и 90-120 Закона о чистой воде в редакции 1993 года.
3,6	Проектирование и строительство сельскохозяйственных поверхностных дренажных систем должно соответствовать Правилам и указаниям Департамента окружающей среды по изменению водотока и Правилу 9.0–80 и 90–120 в соответствии с Законом о чистой воде в редакции 1993 г.

4.0 ОТКРЫТАЯ КАНАЛА

4.1	Открытые канавы, как правило, должны быть вырыты в период с 1 июня по 15 сентября, когда обычно наблюдается низкий поток воды, что ограничивает количество переносимых наносов.
4.2	Расчетный уклон дна рва должен быть не менее 0,05%. Максимальный уклон не должен приводить к превышению расчетной/допустимой скорости.
4.3	Ширина дна канавы должна быть не менее 0,45 м (1,5 фута) и вырыта в соответствии с линиями и уклонами, требуемыми для соответствия настоящему стандарту. Берега не должны иметь выступов или других неровностей, препятствующих нормальному течению. Берега должны быть засеяны рекомендуемой травяной смесью в течение трех дней после строительства.
4,4	Боковые откосы открытого рва не должны превышать следующих значений:

4,5	Грунт после выемки канавы должен располагаться на расстоянии не менее 3,0 м (10 футов) от края канавы и должен быть выровнен до максимальной отметки менее 0,3 м над исходной землей.
4,6	Открытые канавы должны быть спроектированы так, чтобы безопасно сбрасывать пиковый сток, возникающий в результате 10-летнего 24-часового дождя. Расчетный пиковый расход должен быть увеличен в критических зонах (муниципальные/жилые районы и т. д.).
4,7	Расчетный расход, используемый для определения пропускной способности открытого канала, должен быть рассчитан с использованием метода USDA-SCS EFM2 или метода TR55.
4,8	На крутых склонах или на сильно подверженных эрозии грунтах, а также там, где расчетный пиковый расход и/или расчетная скорость превышают допустимые, канава должна быть спроектирована с каменным центром, соответствующим матом для предотвращения эрозии или другими системами для безопасного отвода пикового расхода .
4,9	Должны быть установлены отстойники для замедления движения воды и осаждения ила. Размеры отстойника должны быть как минимум на 0,6 м (2 фута) глубже дна канавы, иметь длину, эквивалентную десяти ширинам дна канавы, и ширину, в два раза превышающую ширину дна канавы. Боковые откосы отстойника должны быть такими же, как и канавы.
4.10	Любая водопропускная труба, устанавливаемая в открытой канаве, должна соответствовать следующим критериям:

			4. 10.2.1	Оцинкованная сталь CSA G 401-M ​​81
			4.10.2.2	Бетон CSA A 257.3 M 1982 — для 150 мм <внешний диаметр> 300 мм CSA 257.2 M 1982 — для 300 мм <внешний диаметр> 3700 мм
			4.10.2.3	Полиэтилен высокой плотности ASTM F 667 — 87 A — для 150 мм <наружный диаметр> 400 мм AASHTO M 294 — 851 — для 400 мм <наружный диаметр> 750 мм

	4.10.3	Диаметр водопропускной трубы должен быть рассчитан на безопасный отвод пикового стока, возникающего в результате 10-летнего 24-часового дождя. Расчетный пиковый расход должен быть увеличен в критических зонах (муниципальные/жилые районы и т. д.).
	4. 10.4	Водопропускные трубы должны быть засыпаны таким образом, чтобы предотвратить эрозию, оседание, повреждение водопропускных труб и обеспечить безопасное пересечение.

Рис. 1. Типичное сечение открытого рва.

5.0 ФОРМИРОВАНИЕ ДАЙКЛАНДА

5.1	Площадь поля, содержащаяся в одной земельной форме, которая представляет собой площадь земли, расположенную между осевой линией трасс по обе стороны от кроны и концами формы, должна быть не менее 0,8 га (2,0 акра), если только общая максимальная длина формы определяется инженером проекта и должна быть менее 152,4 м (500 футов).
5.2	Ширина одной формы, представляющая собой перпендикулярное расстояние, измеренное от центральной линии одного прогона до центральной линии ближайшего прогона, должна быть не менее 36,6 м (120,0 футов) и не более 3,0% на всю длину земельного участка форма

Рис. 2. Типичный поперечный разрез, образующий дайкланд.

5.3	Земельные участки в пределах одного поля должны быть построены параллельно друг другу и должны быть максимально приближены к прямоугольной форме.
5,4	Боковой уклон гребня рельефа измеряется от средней отметки гребня или вершины канавки ручья до средней отметки центра гребня и должен составлять не менее 2,0% и не более 3,0% на всю длину земельной формы.
5,5	Земельные формы должны быть построены в соответствии с линиями и уклонами, установленными инженером-проектировщиком или назначенным им лицом. Венчик должен быть сконструирован таким образом, чтобы все коронки не имели карманов или углублений. Кроны должны быть сглажены после грубой постройки.
5,6	Уравнитель земли (выравниватель земли) должен пройти по поверхности поля не менее 3 раз в качестве завершающей операции. Первые два прохода должны быть по противоположным диагоналям, а последний проход должен быть в направлении ряда.
5,7	Сортировка должна быть проверена до и после отделочных операций. При проверке допускается допуск в 30 мм (0,1 фута) при условии отсутствия обратного уклона в направлении ряда.
5,8	Наземные канавы должны быть построены на минимальную глубину 0,3 м (1,0 фута) и должны дренироваться свободно.

6.0 ФОРМИРОВАНИЕ ПЛОЩАДЕЙ

6. 1	Верхний слой почвы должен быть удален как с участков выемки, так и с участков насыпи перед перемещением грунта.
6,2	Низкие участки должны быть заполнены и выровнены в соответствии с требованиями для улучшения поверхностного дренажа.
6,3	Верхний слой почвы должен быть заменен и выровнен до окончательного уровня.

7.0 ЗАВЕРШЕНИЕ ПРОЕКТА

7.1	После уведомления о завершении проекта инженер проекта или его назначенное лицо проведет окончательную инспекцию и отчет об объекте.
7,2	Проекты будут считаться завершенными только в том случае, если они соответствуют этим стандартам и работа подходит инженеру проекта или назначенному лицу.

Департамент сельского хозяйства, рыболовства и аквакультуры Нью-Брансуика оставляет за собой право в любое время пересматривать приведенный выше стандарт.
