Ввод кабеля в квартиру по снипу: Вводной кабель в квартиру сечение по нормам

Нормы и правила выполнения электромонтажа в квартире, доме, коттедже

Применение кабеля NYM и ВВГ в частном доме и квартире

индексы НГ(не горючий) и LS(самозатухающий)

За последний год при выполнении электромонтажных работ мы стали сталкиваться с повышенным интересом заказчикам к применяемому кабелю. Прочитав в интернете о том, что кабель NYM запрещено прокладывать в одной штробе по несколько штук(а некоторые «специалисты» вообще пишут о запрете применения подобного кабеля), наши клиенты на основании этих утверждений попытались предъявить к нам необоснованные претензии.

Я решил глубже разобраться в этой проблеме, очередной раз перечитав действующие правила по проведению электромонтажных работ в жилых зданиях сделав выписки и приложил краткие комментарии.

Действующие нормативы по применения кабеля НГ(не горючий) и ЛС(самозатухающий)

Подробнее…

Соединение проводов и кабелей

Как правильно соединить провод в распределительной коробке

Самая спорная и болезненная проблема при электромонтажных работах соединение проводов и кабелей в  распределительной коробке. Электрики варят, гильзуют (опрессовывают), паяют, пользуются различными сжимами (колодки, ваги, клеммы, СИЗы – соединительные изолирующие зажимы), скручивают. Сколько электриков, столько различных мнений.

Что говорят правила соединения проводов и кабелей

Будем пользоваться несколькими источниками актуальных на сегодняшний день. ПУЭ-7 (Правила устройства электроустановок),   СНиП 3.05.06-85 (Электротехнические устройства), ГОСТ Р 50571.5.52-2011. ( Электроустановки низковольтные).

ПУЭ-7 Глава 2.1

Раздел: Электропроводки

2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

2.1.22. В местах соединения, ответвления и присоединения жил проводов или кабелей должен быть предусмотрен запас провода (кабеля), обеспечивающий возможность повторного соединения, ответвления или присоединения.

СНиП 3.05.06-85

3. Производство электромонтажных работ

Раздел:  Электропроводки

3.34. Все соединения и ответвления установочных проводов должны быть выполнены сваркой, опрессовкой в гильзах или с помощью зажимов в ответвительных коробках.

Металлические ответвительные коробки в местах ввода в них проводов должны иметь втулки из изолирующих материалов. Допускается вместо втулок применять отрезки поливинилхлоридной трубки. В сухих помеще­ниях допускается размещать ответвления проводов в гнездах и нишах стен и перекрытий, а также в пустотах перекрытий. Стенки гнезд и ниш должны быть гладкими, ответвления проводов, расположенные в гнездах и нишах, должны быть закрыты крышками из несгораемого материала.

ГОСТ Р 50571.5.52-2011

526 Электрические соединения

526.2 При выборе средств соединения следует учитывать:

— материал проводника и его изоляцию;

— число и форму проводов, формирующих проводник;

— площадь поперечного сечения проводника;

— число проводников, которые будут соединены вместе.

Примечания:

1 Использование соединений пайкой рекомендуется избегать, за исключением коммуникационных схем. Если такие соединения используются, то они должны быть выполнены с учетом возможных смещений, механических усилий и повышения температуры при коротких замыканиях

Развернутый комментарий

Подробнее…

Выбор сечения кабеля по току

Основополагающим документом в проведении электромонтажа является ПУЭ (привила устройства электроустановок). Я не ставлю задачу процитировать все нормы и правила, это займет массу нашего времени. Рассмотрим основное, наиболее чисто встречающееся в повседневной жизни. Одно из первых вопросов возникающие при проведении электромонтажных работ является расчет нагрузок и сечения кабеля по току. Рассмотрим несколько таблиц из ПУЭ в которых указаны допустимые токи для разного сечения кабеля.

ПУЭ Глава 1.3

Раздел: допустимые длительные токи для проводов, шнуров и кабелей с резиновой или пластмассовой изоляцией

Таблица 1. 3.6. Допустимый длительный ток для проводов с медными жилами с резиновой изоляцией в металлических защитных оболочках и кабелей с медными жилами с резиновой изоляцией в свинцовой, поливинилхлоридной, нейритовой или резиновой оболочке, бронированных и небронированных

Комментарий

Как мы видим из таблицы самые распространенные кабели 1,5мм2 и 2,5мм2, проложенные открыто выдерживают токи 19 и 25 ампер соответственно, а если те же кабели проложены в земле (или замоноличены в стене) токи еще более увеличиваются. По правилам для защиты групповой линии с установленным шестнадцати амперным автоматом можно использовать кабели обоих сечений.

Таблица 1.3.4. Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами

Комментарий

Внимательно изучив эту таблицу видно, что токи, которые выдерживают медные провода несколько ниже. Когда мы приходим в магазин, для покупки кабеля, там висит именно эта таблица. Продавцам значительно выгоднее продать Вам кабель более большого сечения.  Однако в соответствии с правилами мы должны пользоваться первой таблицей. Именно в ней внесены нужные нагрузки! Во второй таблице прописаны максимальные токи для проводов и шнуров, это существенно отличается от кабеля!

ПУЭ Глава 7.1

Раздел: Электропроводки и кабельные линии

В жилых зданиях сечения медных проводников должны соответствовать расчетным значениям, но быть не менее указанных в таблице 7.1.1.

Таблица 7.1.1 Наименьшие допустимые сечения кабелей

и проводов электрических сетей в жилых зданиях

Подробнее. ..

Правила установки УЗО (Устройство защитного отключения) ДИФ автомата

ПУЭ Глава 7.1

Раздел: Защитные меры безопасности

7.1.71. Для защиты групповых линий, питающих штепсельные розетки для переносных электрических приборов, рекомендуется предусматривать устройства защитного отключения (УЗО).

7.1.76. Рекомендуется использовать УЗО, представляющее собой единый аппарат с автоматическим выключателем, обеспечивающим защиту от сверхтока.

Не допускается использовать УЗО в групповых линиях, не имеющих защиты от сверхтока, без дополнительного аппарата, обеспечивающего эту защиту.

При использовании УЗО, не имеющих защиты от сверхтока, необходима их расчетная проверка в режимах сверхтока с учетом защитных характеристик вышестоящего аппарата, обеспечивающего защиту от сверхтока.

7.1.79. В групповых сетях, питающих штепсельные розетки, следует применять УЗО с номинальным током срабатывания не более 30 мА.

Допускается присоединение к одному УЗО нескольких групповых линий через отдельные автоматические выключатели (предохранители).

Установка УЗО в линиях, питающих стационарное оборудование и светильники, а также в общих осветительных сетях, как правило, не требуется

7.1.80. В жилых зданиях УЗО рекомендуется устанавливать на квартирных щитках, допускается их установка на этажных щитках.

7.1.82. Обязательной является установка УЗО с номинальным током срабатывания не более 30 мА для групповых линий, питающих розеточные сети, находящиеся вне помещений и в помещениях особо опасных и с повышенной опасностью, например в зоне 3 ванных и душевых помещений квартир и номеров гостиниц.

Комментарий

Установка УЗО является обязательной только на розеточные линии улицы, влажные помещения и оборудование в инструкции по подключению прописано его применение (Стиральные, посудомоечные машинны, джакузи и прочее). На освещение и обычные групповые линии установка УЗО не является обязательной.

7.1.83. Суммарный ток утечки сети с учетом присоединяемых стационарных и переносных электроприемников

Подробнее…

Можно ли штробить стены

Штобление стен и потолков в квартирах панельных домов панельных домах Санкт-Петербурга и большей части России регламентируется достаточно противоречиво. Практический каждый электрик трактует эти правила как ему больше нравится. Единственный регион где законодательно запрещено любое штробление в квартирах панельных домов типовых серий является Москва. Во всех остальных городах и весях нашей необъятной страны нет такого руководства, которое настолько «заботиться» о своих согражданах.

Постановление правительства Москвы

от 25 октября 2011 г. № 508-ПП

11.При производстве работ по переустройству и (или) перепланировке жилых и нежилых помещений в многоквартирных домах и жилых домах не допускается: ……

11.11. Устройство штраб в горизонтальных швах и под внутренними стеновыми панелями, а также в стеновых панелях и плитах перекрытий под размещение электропроводки, разводки трубопроводов (в многоквартирных домах типовых серий).

Подробнее…

Прокладка кабеля в штробах, необходимость гофры

ПУЭ Глава 7.1

Раздел: Электропроводки и кабельные линии

7.1.36. Во всех зданиях линии групповой сети, прокладываемые от групповых, этажных и квартирных щитков до светильников общего освещения, штепсельных розеток и стационарных электроприемников, должны выполняться трехпроводными (фазный — L, нулевой рабочий — N и нулевой защитный — РЕ проводники).
Не допускается объединение нулевых рабочих и нулевых защитных проводников различных групповых линий.
Нулевой рабочий и нулевой защитный проводники не допускается подключать на щитках под общий контактный зажим.
Сечения проводников должны отвечать требованиям п. 7.1.45.

7.1.37. Электропроводку в помещениях следует выполнять сменяемой: скрыто — в каналах строительных конструкций, замоноличенных трубах; открыто — в электротехнических плинтусах, коробах и т. п.
В технических этажах, подпольях, неотапливаемых подвалах, чердаках, вентиляционных камерах, сырых и особо сырых помещениях электропроводку рекомендуется выполнять открыто.
В зданиях со строительными конструкциями, выполненными из негорючих материалов, допускается несменяемая замоноличенная прокладка групповых сетей в бороздах стен, перегородок, перекрытий, под штукатуркой, в слое подготовки пола или в пустотах строительных конструкций, выполняемая кабелем или изолированными проводами в защитной оболочке. Применение несменяемой замоноличенной прокладки проводов в панелях стен, перегородок и перекрытий, выполненной при их изготовлении на заводах стройиндустрии или выполняемой в монтажных стыках панелей при монтаже зданий, не допускается.

Комментарий

Комментарий
В негорючих конструкциях допускается прокладка кабеля в двойной изоляции непосредственно (без гофры или трубы) Прокладка кобеля в стыках панелей запрещена во время строительства здания! Прокладка в монтажных стыках при ремонте не регламентируется. 7.1.37. А что не запрещено, то разрешено.

7.1.38. Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках,

Подробнее…

Заземление в розетках, прокладка проводки шлейфом

Достаточно часто возникает вопрос прокладки проводки шлейфом (радиальная схема). При такой прокладке идет значительная экономия кабеля и снижаются трудозатраты. Однако и существует ряд минусов. Самый большой это то, что сила тока, проходящая через первую розетку, суммируется со всеми остальными розетками на шлейфе. Когда розеток много, нагрузка на первую контактную группу достаточно высока. Особенно актуально это для кухонь квартир, где большинство приборов имеют большое электропотребление. Сегодня действующий норматив по электромонтажным работам в квартирах СП 31-110-2003. Ссылка на пункт приведена ниже

СП 31-110-2003 Проектирование и монтаж электроустановок жилых и общественных

зданий

8. СИЛОВЫЕ РАСПРЕДЕЛИТЕЛЬНЫЕ СЕТИ

8.3 В радиальных схемах допускается присоединение шлейфом (РЕ проводники должны присоединяться с помощью ответвления) второго электроприемника, если это не противоречит требованиям по подключению конкретного оборудования, при этом тип и сечение проводников перемычек должны соответствовать проводникам основной питающей линии, в обоснованных случаях допускается подключение шлейфом до трех дополнительных электроприемников, при этом суммарная нагрузка по току не должна более чем в два раза превосходить значение номинального рабочего тока вводного аппарата головного (первого) электроприемника.

Контроль качества

Наша компания оказывает услуги по контролю качества электромонтажных работ в квартирах. Инженер проверит качество монтажа, соответствие существующим нормативам, укажет на ошибки и даст рекомендации по их устранению.

Общие требования к прокладке проводов и кабелей

Электропроводкой называется совокупность проводов и кабелей с
относящимися к ним креплениями, поддерживающими защитными конструкциями и
деталями, установленными в соответствии с требованиями Правил устройства
электроустановок (ПУЭ). Электропроводка выполняется защищенным или
незащищенным проводом.

Защищенный провод
имеет поверх электрической изоляции металлическую или другую оболочку,
предохраняющую его от механических повреждений.

Незащищенный провод не имеет такой
оболочки.

Электропроводки могут выполняться открыто и скрыто.

Открытая электропроводка выполняется свободной подвеской
по поверхностям стен, потолков, на струнах, тросах, роликах, изоляторах, в
трубах, коробах, гибких металлических рукавах, на лотках, в электротехнических
плинтусах и наличниках.

Скрытая электропроводка прокладывается внутри конструктивных
элементов зданий и сооружений (в стенах, полах, фундаментах, перекрытиях), по
перекрытиям в подготовке пола, непосредственно под съемным полом. Она может
быть выполнена в трубах, гибких металлических рукавах, коробах, замкнутых
каналах и пустотах строительных конструкций, в заштукатуриваемых бороздах, под
штукатуркой, а также непосредственно в строительных конструкциях при их
изготовлении.

Наружной называется электропроводка, проложенная по наружным
стенам зданий и сооружений, под навесами, между зданиями на опорах (не более
четырех пролетов длиной до 25 м
каждый), вне улиц, дорог.

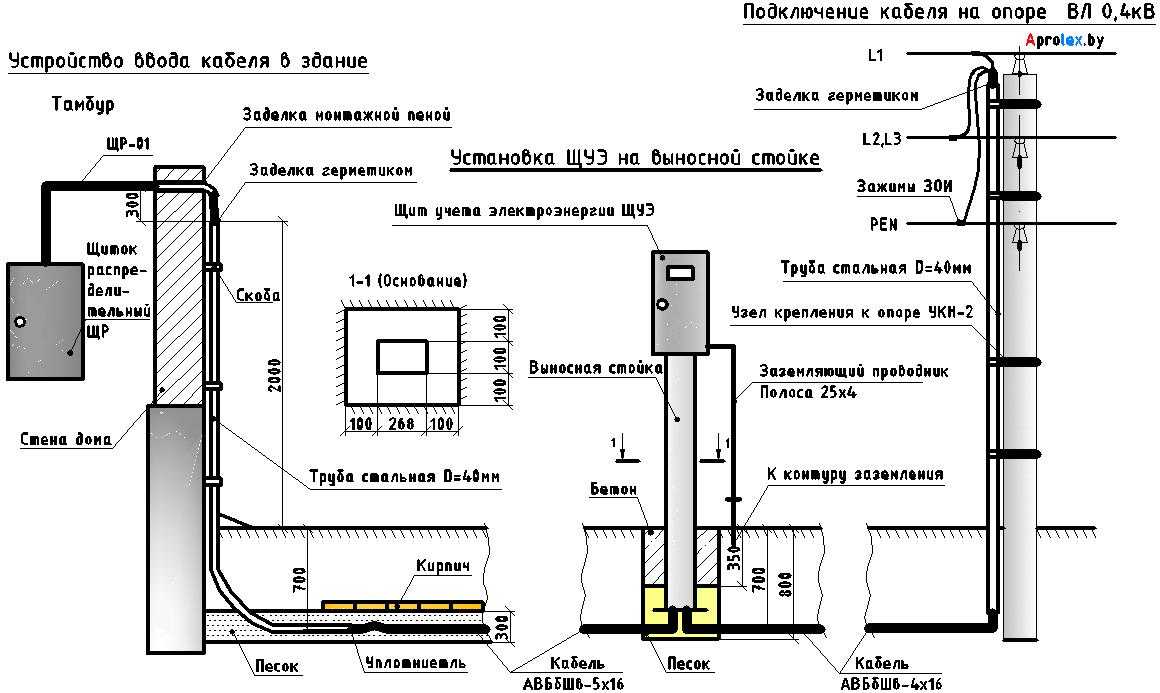

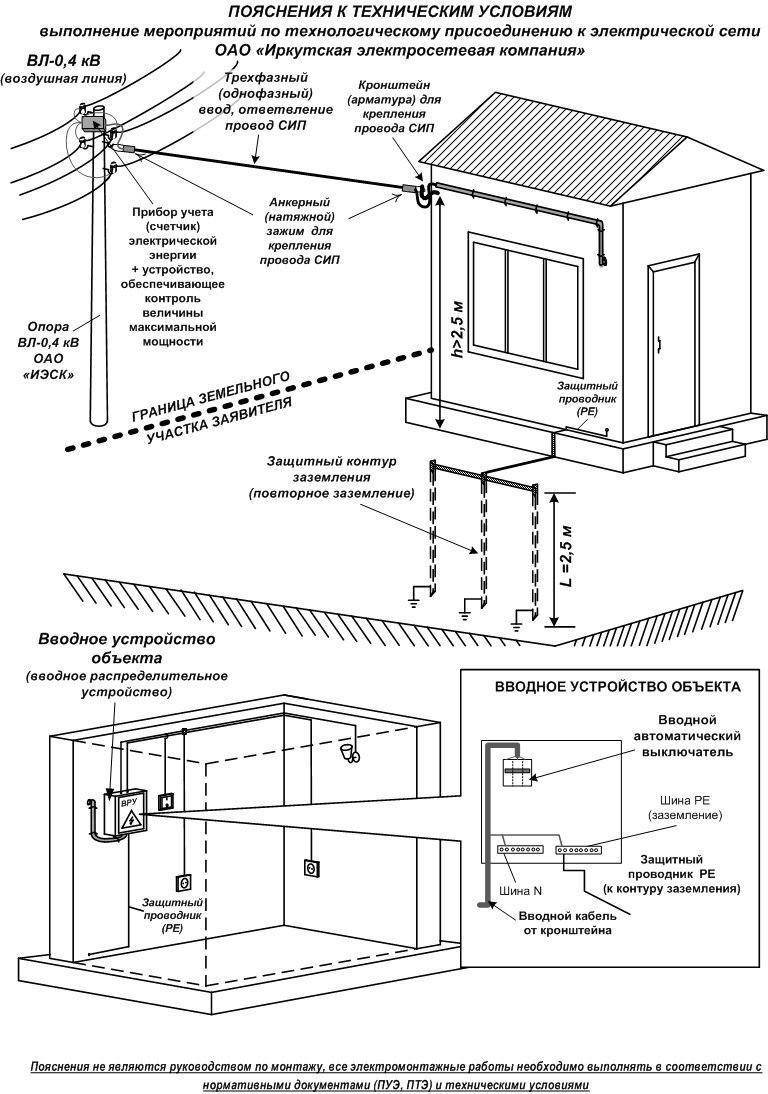

Вводом от воздушной линии (ВЛ) электропередачи считается электропроводка между
ответвлением от ВЛ и началом внутренней электропроводки
от изоляторов, устанавливаемых на наружной стороне здания, до зажимов вводного
устройства.

ПРОКЛАДКА КАБЕЛЕЙ И ПРОВОДОВ ПО СТЕНАМ ЗДАНИЙ

По стенам зданий могут,
прокладываться одиночные кабели и провода или небольшие пакеты. Трасса их
прокладки должна быть параллельна архитектурным линиям помещения.

Открытая прокладка кабелей и
проводов по внутренним стенам должна производиться на высоте не менее
2,3 м от пола и 0,1 м от потолка.

Открыто проложенные кабели и провода
на высоте до 2,3 м от пола должны быть защищены от механических
повреждений стальными желобами или угловой сталью.

Крепление кабелей и проводов к
стенам должно выполняться с помощью скреп пластинчатых из тонколистовой
оцинкованной стали для крепления кабелей или проводов с наружным диаметром до 15 мм, фасонных
скоб для крепления кабелей с наружным диаметром свыше 15 мм. Скрепы
(скобы) должны крепиться:

1. С помощью пластмассовых дюбелей, устанавливаемых в
   просверленные (пробитые) гнезда,


2.  С помощью дюбелей-гвоздей
пристреливаемых монтажным пистолетом,


3. Приклеиванием с помощью клея «Стык-10» или другого, прошедшего
испытания,


4. Спиралями из мягкой стальной проволоки с ввернутыми в них шурупами,
устанавливаемыми в просверленные гнезда.

Крепления должны располагаться:

1. На горизонтальных участках через 350 мм;
2. На поворотах трассы через 100 мм от вершины
   угла в обе стороны;

3.  На вертикальных участках через 500 мм.

Голые кабели в алюминиевой оболочке
не должны соприкасаться поверхностью неокрашенных бетонных или оштукатуренных
стен. По таким основаниям прокладка должна выполняться на скобах и клицах с
зазором не менее 25 мм
между кабелем и стеной.

Проходы кабелей через стены и
перекрытия должны выполняться в неметаллических или стальных трубах,
проложенных под небольшим углом, обеспечивающим допустимый радиус изгиба
кабелей, а также в коробах и проемах.

Закладка кабелей и проводов
непосредственно в строительные конструкции в производственных помещениях не
допускается.

ПРОКЛАДКА
КАБЕЛЬНЫХ ЛИНИЙ В ПРОИЗВОДСТВЕННЫХ ПОМЕЩЕНИЯХ.

При прокладке кабельных линий в производственных помещениях
должны быть выполнены следующие требования:

1. Кабели должны быть доступны для
ремонта, а открыто проложенные — и для осмотра.

Кабели (в том числе бронированные), расположенные в местах,
где производится перемещение механизмов, оборудования, грузов и транспорта,
должны быть защищены от повреждений в соответствии с требованиями.

2. Расстояние в свету между кабелями
должно соответствовать нормам.

3. Расстояние между параллельно
проложенными силовыми кабелями и всякого рода трубопроводами, как правило,
должно быть не менее 0,5 м,
а между газопроводами и трубопроводами с горючими жидкостями — не менее 1 м. При меньших расстояниях
сближения и при пересечениях кабели должны быть защищены от механических
повреждений (металлическими трубами, кожухами и т. п.) на всем участке
сближения плюс по 0,5 м
с каждой его стороны, а в необходимых случаях защищены от перегрева.

Пересечения кабелями проходов должны выполняться на высоте
не менее 1,8 м
от пола.

Параллельная прокладка кабелей над и под маслопроводами и
трубопроводами с горючей жидкостью в вертикальной плоскости не допускается.

Прокладка кабелей в полу и
междуэтажных перекрытиях должна производиться в каналах или трубах; заделка в
них кабелей наглухо не допускается. Проход кабелей через перекрытия и
внутренние стены может производиться в трубах или проемах; после прокладки
кабелей зазоры в трубах и проемах должны быть заделаны легко пробиваемым
несгораемым материалом.

Прокладка кабелей в вентиляционных каналах запрещается.
Допускается пересечение этих каналов одиночными кабелями, заключенными в
стальные трубы.

Открытая прокладка кабеля по лестничным клеткам не
допускается.

ПРОКЛАДКА ПРОВОДОВ, КАБЕЛЕЙ ВО ВЛАЖНЫХ И СЫРЫХ ПОМЕЩЕНИЯХ

Для устройства электропроводки во влажных, сырых помещениях
применяют светильники, электроустановки защищенного исполнения с
уплотнительными крышками и с сальниковыми уплотнителями.

Высота подвеса арматуры в помещениях без повышенной опасности
должна быть не менее 2 метра
от пола до патрона. Если потолки низкие, то применяют светильники, в которых
доступ к лампам не возможен без инструментов. В помещениях с повышенной
опасностью и особо опасных при высоте установки светильника над полом менее 2,5 метра используют
светильники рассчитанные на напряжение не выше 42 В. Длина проводов во влажных,
сырых и особо сырых помещениях должна быть минимальной.

Провода электропроводки с проводами светильников соединяют в
потолочных розетках. Для соединения алюминиевых проводов линии с медными
арматурными проводами светильников используют зажимные колодки.

При параллельной прокладке двух и более плоских проводов при
открытой и скрытой проводке, провода должны быть уложены по стене плашмя,
рядами с зазором 3-5 мм.
Прокладка плоских проводов пакетами или пучками не допускается.

В открытых электропроводках крепления незащищённых проводов
металлическими скобами следует выполнять с изоляционной прокладкой. При
прокладке проводов и кабелей в трубах и гибких металлических рукавах
обеспечивают возможность замены проводов и кабелей. Скрытая и открытая
прокладка проводов и кабелей по нагреваемым поверхностям (печи, камин, дымоход)
запрещается, так как из-за высыхания изоляции провода приходят в
негодность. Радиус изгиба незащищённых изолированных проводов должен быть
не менее трёхкратной величины наружного диаметра провода, защищённых и плоских
проводов не менее 6-кратной величины или ширины плоского провода.

Кабели из пластмассовой изоляции в поливинилхлоридной оболочке
прокладывают с радиусом изгиба не менее 6-кратной, а с резиновой – не менее
10-кратной величины наружного диаметра кабеля.

Монтаж всех видов проводок допускается при t не ниже 15
градусов, при низких t некоторые изоляционные материалы становятся хрупкими;
при сгибании могут образоваться трещины, которые могут быть причиной
повреждения проводов и кабелей.

Sweet Inn

Выберите даты для просмотра цен

1 гость

Выберите даты

Задайте вопрос

Rue Saint Honoré Paris

6 гостей

3 спальни 900 03

2 ванные комнаты

Описание квартиры

 Апартаменты Saint Honore Sweet Inn представляют собой привлекательные апартаменты с камерой, расположенной в первом районе Парижа.
Questo affascinante appartamento parigino emana un'atmosfera di eleganza creativa e confortevole. Con una stravagante miscela di colori e motivi, il Nostro, дизайнер интерьера, который создал местный дизайнер, создающий divertente rifugio urbano.  L'Accogliente ма эффективная Cucina è abilmente nascosta Sotto La Scala, че вести рекламу un'ulteriore камеры да лету. Le pareti е я soffitti объявление Анголо дель appartamento Presentano Finestre ritagliate Че offrono уна великолепный вид Суи pittoreschi тетти ди Parigi. Questo affascinante uso dello spazio e della luce crea un ambiente unico e invitante in questa oasi urbana.
Una piacevole passeggiata lungo Rue de Rivoli, situata nelle vicinanze, vi condurrà a una selezione di Boutique alla moda e affascinanti caffè da godere. Для того, чтобы открыть вид на собор Нотр-Дам и культовый мост Пон-Нёф, можно пройти через пешеходный переход Сенны через мост pedonale, Pont des Arts. Inoltre, ла Stazione della Metropolitana Palais Royal си trova a pochi passi dall'appartamento, иль че rende facile esplorare иль resto della città.
Ideale для семьи или группы, Questo appartamento unico offre un autentico assaggio della vita parigina.
К услугам премиум-класса относятся бесплатный Wi-Fi, телевизор через кабельное телевидение, номера в отеле dell'hotel, кофе с кофе и кофе Nespresso.

Включенные услуги

Кофемашина Nespresso

Wi-Fi в стандартной комплектации

Лучшие туалетно-косметические принадлежности

Индивидуальные советы в нашем приложении

5* Кровати в отеле

In -Person Check In

Камера хранения багажа

General

Заезд: с 16:00

Этаж: 6

Выезд: до 11:00

Время в пути до…

Расчетное время от двери до двери

Удобства

Постельное белье класса люкс

Посуда и кухонная утварь

Утюг и гладильная доска

Высококачественные туалетные принадлежности

Фен

Стиральная машина

Чайник

Подходит для ноутбука рабочее место

Кухня

Микроволновая печь

Тостер

Холодильник / Морозильник

Переносное отопление

Душ

Обеденный стол

Плита (газ)

Wi-Fi

Столовая

Сейф

Кофемашина Nespresso

Лифт

Детектор дыма

Холодильник

Бутилированная вода

Туалет

Разрешено длительное пребывание

Зеркало 900 03 Вешалки

Обеденный стол со стульями

Полотенца

Простыни

Тарелки

Шампунь

Отдельный вход

Телевизор

Система отопления

Горячая вода

Электронные ключи

Кофемашина

+ ПОСМОТРЕТЬ ВСЕ

Вам следует знать

Плата за уборку: 100 евро

Залог:

400 евро

Правила

Курение запрещено

Регистрация заезда после полуночи требует подтверждения.

Домашние животные запрещены

Мероприятия и вечеринки запрещены

В целях безопасности с помощью кредитной карты взимается дополнительный залог в зависимости от размера апартаментов.
Залог будет полностью возвращен через несколько дней после регистрации отъезда. При условии осмотра имущества.

Доступна самостоятельная регистрация.

Вы можете получить и использовать цифровые ключи, чтобы открыть квартиру. Для этого загрузите мобильное приложение SweetInn и следуйте инструкциям.

Главный гость должен присутствовать при регистрации. Ключи и вход в собственность не будут разрешены в противном случае.

Любой шум после 22:00 запрещен.

Городской налог взимается в соответствии с муниципальными законами и зависит от количества гостей и ночей.

В соответствии с местным законодательством гости должны загрузить действительное удостоверение личности или паспорт и фотографию при заполнении онлайн-формы регистрации.

Номер лицензии: 7510100579979

Дополнительные услуги

Узнайте больше о наших дополнительных услугах

Адрес

Расположен по адресу: Rue Saint Honoré Paris

9 0000 mains — Где именно энергетическая компания отключает мне питание, когда я терплю неудачу оплатить счет за электричество?

спросил
4 года 9 месяцев назад

Изменено
4 года, 9несколько месяцев назад

Просмотрено
51к раз

\$\начало группы\$

Закрыто. Этот вопрос не по теме. В настоящее время ответы не принимаются.

Вопросы по использованию электронных устройств не по теме, так как этот сайт предназначен специально для вопросов по электронике дизайн .

Закрыта 4 года назад.

Улучшить этот вопрос

У меня есть лишь смутное представление о том, как работает электрическая сеть. Я знаю основы производства энергии и то, что электричество поступает в наши дома по линиям электропередачи, опирающимся на те большие опоры, которые мы видим повсюду. Я мог бы представить, что сетка каким-то образом разбивается на более мелкие участки, как дерево, конечные точки которого являются конечными пунктами назначения, например отдельные квартиры.

Допустим, я не оплатил счет за электричество, и энергетическая компания решила отключить электричество в моей квартире. В какой точке сети отключили электричество? Компания знает мое имя и мой адрес; так есть ли в моем многоквартирном доме какой-то выключатель с номером моей квартиры, который компания открывает? Это маловероятно, поскольку как компания узнает, что кто-то не пойдет и не щелкнет выключателем снова? Они как-то контролируют поток электроэнергии от электростанции? Это снова кажется маловероятным.

Меня еще больше смущает тот факт, что, конечно, существует несколько энергетических компаний, но электрическая сеть, похоже, только одна. Откуда компания, за которую я оплачиваю счет, узнает, что электроэнергия, произведенная именно ими, доходит до МОЕЙ квартиры?

• сеть
• электричество

\$\конечная группа\$

4

\$\начало группы\$

У меня есть лишь смутное представление о том, как работает электрическая сеть. Я знаю основы производства энергии и то, что электричество поступает в наши дома по линиям электропередачи, опирающимся на те большие опоры, которые мы видим повсюду. Я мог бы представить, что сетка каким-то образом разбивается на более мелкие участки, как дерево, конечные точки которого являются конечными пунктами назначения, например отдельные квартиры.

Это более-менее правильно. На самом деле, вы можете расширить свою аналогию с деревом до ответвлений электрической панели и подключенных к ним устройств.

Допустим, я не оплатил счет за электричество, и энергетическая компания решила отключить электричество в моей квартире. В какой точке сети отключили электричество?

В наиболее удобном месте. Это может быть электронный дистанционный переключатель в современных системах, который часто просто отключается специалистом по линиям электропередач либо в ближайшей коммуникационной коробке, либо физически вытаскивая головку счетчика.

Компания знает мое имя и мой адрес; так есть ли в моем многоквартирном доме какой-то выключатель с номером моей квартиры, который компания открывает? Это маловероятно, поскольку как компания узнает, что кто-то не пойдет и не щелкнет выключателем снова? Они как-то контролируют поток электроэнергии от электростанции? Это снова кажется маловероятным.

Управление потоком электроэнергии от электростанции на самом деле осуществляется путем отключения питания с помощью выключателя или других средств. Самое важное, что следует отметить в отношении средств отключения, это то, что они доступны для энергетической компании, но не для конечного пользователя или обслуживающего персонала и т. д.

Меня еще больше смущает тот факт, что, конечно, существует несколько энергетических компаний, но электрическая сеть, похоже, только одна.

Во многих областях для того, чтобы теоретически усилить рыночную конкуренцию, правительства вынуждают компанию, которая владеет и обслуживает сеть, разрешать другим заключать субподряды по продаже электроэнергии.

Откуда компания, за которую я оплачиваю счет, узнает, что электроэнергия, произведенная именно ими, доходит до МОЕЙ квартиры?

Энергетическим компаниям не нужно отслеживать отдельные электроны, потому что потребление энергии каждым потребителем измеряется, и известна общая мощность каждого генератора в системе. На основе этих данных энергетические компании могут рассчитать потери при передаче.

Компании, которые не владеют системой, но продают электроэнергию, выступают в качестве посредников, и в результате единственное, что действительно важно отметить, это то, что на самом деле вам может быть дешевле использовать посредника, что несколько нелогично. .

\$\конечная группа\$

13

\$\начало группы\$

В системе Великобритании отключение электричества для бытовых потребителей является крайней мерой, но они могут потребовать заменить ваш счетчик на счетчик с предоплатой. В любом случае они могут получить разрешение на проникновение в вашу собственность, чтобы сделать это, если это необходимо.

Обычно непосредственно перед счетчиком находится «предохранитель энергетической компании». Удаление этого отключает свойство.

Конечно, вы можете просто соединить его, чтобы вернуть питание, но это уголовное преступление.

(Некоторые страны имеют серьезные проблемы с этой системой и заканчиваются массовым воровством электроэнергии, что приводит к высоким ценам, поэтому все больше людей воруют электроэнергию. Из этой ситуации трудно выбраться.) . В британской системе стороны розничного выставления счетов и генерации могут быть полностью разделены. Энергию можно покупать и продавать на «спотовом рынке»; генерирующая компания не знает отдельных пользователей, а только совокупную цифру от сетевого управления. Существует сложный процесс включения и выключения генераторов для удовлетворения спроса с соответствующими платежами.

\$\конечная группа\$

1

\$\начало группы\$

Некоторые современные счетчики имеют переключатель с дистанционным управлением, который может отключить питание.

Энергетическая компания может с помощью современного счетчика удаленно контролировать потребление энергии и отключать электроэнергию, если счет не оплачен.

Пример: http://products.kamstrup.com

Выберите: Электричество, Счетчики, а затем OmniPower.

Другой пример: https://www.landisgyr.com

Выберите: Наши предложения -> Продукты -> Устройства -> E331/351 FOCUS axe

Эта ссылка может привести вас прямо сюда: _{https://www.landisgyr.com/product/e331351-focus-axe/}

\$\конечная группа\$

4

\$\начало группы\$

Электроэнергетическая компания выставляет вам счет за использование , они измеряют это использование в какой-то момент. В моем доме счетчик для этого находится внутри моего дома.

Под этим счетчиком есть запечатанный ящик (у него есть пломба, которая ломается, если вы откроете ящик) и внутри него находится большой предохранитель. Если бы я хотел, чтобы меня официально отключили от сети, коммунальная компания могла бы просто удалить этот предохранитель.

Есть кабель (в моем случае под землей), который передает эту мощность. Этот кабель выходит за пределы моего дома, поэтому компания, которая управляет поставкой электроэнергии, будет иметь доступ (часть) к этому кабелю. В моей стране кабели идут к распределительной точке или могут быть отсоединены от «большого» кабеля под улицей. Тем не менее, все в пределах досягаемости компании.

Так что для того, чтобы вас отрезать, есть масса вариантов, даже если компания не имеет доступа к вашей квартире.

По поводу «вашей» электроэнергии: специально для вас электроэнергия не вырабатывается. Вся электрическая мощность та же . Все собрано в одной системе. Компания, которая управляет подачей электроэнергии в ваш дом, просто измеряет то, что поступает (например, вырабатывается ею, другими компаниями и потребителями с солнечными панелями) и то, что уходит (используется вами и другими).

Все добавляют и используют один и тот же «пул электроэнергии». Это работает, поскольку невозможно определить, доставляется ли вырабатываемая для вас энергия на самом деле в ваш дом. Таким образом, компания может просто сказать на это: «Конечно, мы доставляем вашу энергию только к вам домой», поскольку вы не можете определить, правда это или нет. И это не имеет значения, так как сила есть сила.

\$\конечная группа\$

9

\$\начало группы\$

Когда это случилось со мной (и с моим соседом по квартире, который должен был быть на вершине счетов), они сняли счетчик и заменили его глухой панелью, запечатанной этикеткой с защитой от вскрытия. Это было в США, PG&E, примерно в 2000 или 2001 году. Это был один из стеклянных счетчиков с вращающимися циферблатами, которые в то время были повсеместно распространены в США и Канаде. В этом месте не было внешнего выключателя, как я вижу, это часто встречается на выставках DIY из других частей США.

Таким образом, это может сильно различаться в зависимости от региона и времени. Это только мой опыт.

(Когда мы заплатили, они заменили счетчик, но добавили на него запорную шайбу, чтобы мы не могли вмешаться в него, чтобы обойти счетчик. )

\$\конечная группа\$

\$\начало группы\$

В Северной Америке для бытового электроснабжения обычно используются распределительные трансформаторы, монтируемые на опорах. Эти трансформаторы используются несколькими домами, за исключением сельских районов, где расстояния слишком велики, чтобы быть экономичными.

Для отключения питания необходимо сделать разрыв после трансформатора, на стороне низкого напряжения. Это можно сделать на столбе с помощью выключателя или у счетчика, сняв счетчик, внеся изменения, а затем снова включив счетчик.

Современные интеллектуальные счетчики, такие как Landis и Gyr Focus AXR-SD, могут дистанционно отключать электроэнергию потребителя, используя радиочастотную сеть связи, которую они используют для считывания данных о потреблении. В основании счетчика находится бистабильное реле, которое включается и выключается мгновенным сигналом 12 В. SD здесь означает «отключение службы». См. стр. 47 в связанном руководстве.

В квартире с индивидуальным учетом электроэнергии отключение, скорее всего, произойдет по счетчику. Если нет индивидуального учета электроэнергии, но ваша электроэнергия оплачивается отдельно фиксированной суммой (возможно, с сумматором для кондиционера), тогда это будет решать управляющая компания, а не энергетическая компания, и они отключат электричество в доме. так же, как и при обслуживании — на панели обслуживания внутри или снаружи вашей квартиры.

Естественно, существуют физические и электронные средства защиты, которые гарантируют, что энергетическая компания будет знать, если счетчик был подделан, и такие действия будут иметь дорогостоящие последствия.

\$\конечная группа\$

2

\$\начало группы\$

Как было указано в нескольких ответах, если у вас есть так называемый интеллектуальный счетчик, и ваша местная юрисдикция разрешает это ¹ , электрораспределительная компания (которая отвечает за подачу электроэнергии в ваш дом) может удаленно отключить ваш власть, если счет не оплачен. Это делается с помощью переключателя с электрическим приводом внутри самого счетчика.

Во многих частях мира, где интеллектуальные счетчики (еще) не установлены, у вас может быть счетчик на розетке, например:

В этом случае питание можно отключить, просто сняв счетчик. Изображение ниже взято из вопроса на DIY.SE и показывает, как это работает внутри коробки измерителя:

Измеритель вставляется в четыре металлических «клещи», которые пропускают ток через измеритель для измерения.

При снятии счетчика вставляется заглушка, которая фиксируется на месте для предотвращения несанкционированного доступа:

Для восстановления работы счетчик необходимо переустановить.

^{_{1. Мне не удалось найти исчерпывающий список штатов, где удаленное отключение разрешено законом, но, по крайней мере, оно разрешено в Айдахо и Огайо. Википедия предоставляет список комиссий коммунальных служб по штатам, который вы можете использовать, чтобы найти комиссию вашего штата, чтобы связаться с ними и узнать, разрешено ли удаленное отключение в вашем случае.}}
