Высота фановой трубы над крышей: Выход фановой трубы на кровле

Фановая труба на крыше в частном доме: вывод канализационной трубы

Для комфортного проживания в доме нужно позаботиться об устройстве качественной вентиляции. Одним из ключевых этапов является вывод фановой трубы на крышу. Это позволит поддерживать воздух в помещениях свежим, устранить неприятные запахи, вредные летучие вещества. В статье рассмотрим какие разновидности вентиляционных труб бывают и как выбрать место для установки.

Требования к вентиляционным трубам

На современном рынке строительных материалов и конструкций представлен обширный ассортимент вентиляционных систем. Каждый вариант имеет свои достоинства и недостатки, которые стоит учитывать при выборе. Изучение различных материалов, форм и других характеристик поможет подобрать подходящую систему.

К фановым трубам предъявляют два условия:

1. Влагостойкость. Материал не должен промокать или разрушаться при контакте с водой;
2. Невосприимчивость к коррозии. Некоторые модели изготавливают из металлов. Так как трубы находятся на крыше они контактируют с влагой и солнечным светом. Для продолжительного срока служба материал должен выдерживать агрессивные условия эксплуатации.

Перепад температуры на улице в разные сезоны и суточное время также представляет угрозу. Дело в том, что на поверхности может появиться конденсат, который постепенно разрушает трубы.

Популярная БК выпустила приложение, официально скачать 1xBet на Андроид можно перейдя по ссылке без регистрации и абсолютно бесплатно.

Помимо химических свойств, к самой конструкции предъявляют свои требования:

• небольшая толщина стенок для увеличения пропускной способности вентиляционной шахты;
• гладкость внутренней поверхности, способствующая свободному проходу воздуха;
• чем меньше соединений в конструкции, тем эффективнее она работает;
• небольшая масса фановой трубы позволит с легкость установить ее на крыше, а при необходимости заменить на новую.

Разновидности по форме и материалу

При покупке вентиляции обращайте внимание и на форму сечения трубы. Производители выпускают квадратные, прямоугольные и круглые каналы. В гражданском строительстве частных домов предпочтение лучше отдавать последнему варианту. Он лучше справляется со своей задачей и обеспечивает стабильную циркуляцию воздуха.

Для того чтобы фановая система соответствовала требованиям, описанным выше, и не была слишком дорогой, применяют два материала:

1. Сталь с оцинкованной поверхностью. Самый доступный вариант в строительстве, имеющий неплохую устойчивость к коррозии и высокую прочность. Устанавливая такие трубы можно не бояться, что они придут в негодность при сильном ветре. Главным недостатком считается масса конструкции из-за чего монтажникам неудобно выполнять установку.
2. Пластик. Этот вариант имеет высокую стоимость, но одновременно с этим и более распространен. Дело в том, что материал имеет большое количество преимуществ: он абсолютно не восприимчив к воздействию воды, имеет небольшой вес и выпускается в различных цветовых вариантах. Главное, следите за качеством пластика, так как дешевые варианты могу деформироваться под воздействием ультрафиолетового излучения.

Независимо от выбранного материала верхняя часть фановой трубы должна быть защищена колпаком. Он предотвратит попадание мусора и дождевой воды внутрь системы. Более продвинутый вариант колпака — специальный дефлектор.

Выбор места установки фановых труб

Максимальная эффективность вентиляционной системы достигается при отсутствии в ней изгибов. Если же такой вариант невозможен в ваших обстоятельствах, тогда применяется гофрированная труба. Она позволит сделать конструкции любой формы, хотя сила вытяжки снизится. Часто канализационные трубы соединяют с фановыми, в такой ситуации место для монтажа выбирает точно над санузлом.

Рекомендуется проектировать планировку так, чтобы выход фановой трубы был как можно ближе к коньку на крыше. Это обеспечивает дополнительную защиту системе, так как большая часть конструкции расположена внутри дома. Она не разрушается от перепадов уличной температуры и ограждена от контакта с дождевой водой. Кроме того, чем меньше труба выходит наружу, тем меньше она испытывает ветровой нагрузки.

Независимо от того где будет выводиться фановая система важно учитывать силу ветров в вашей местности. Слишком сильные порывы ветра могут снизить эффективность вытяжки, что может привести к распространению неприятных запахов канализации.

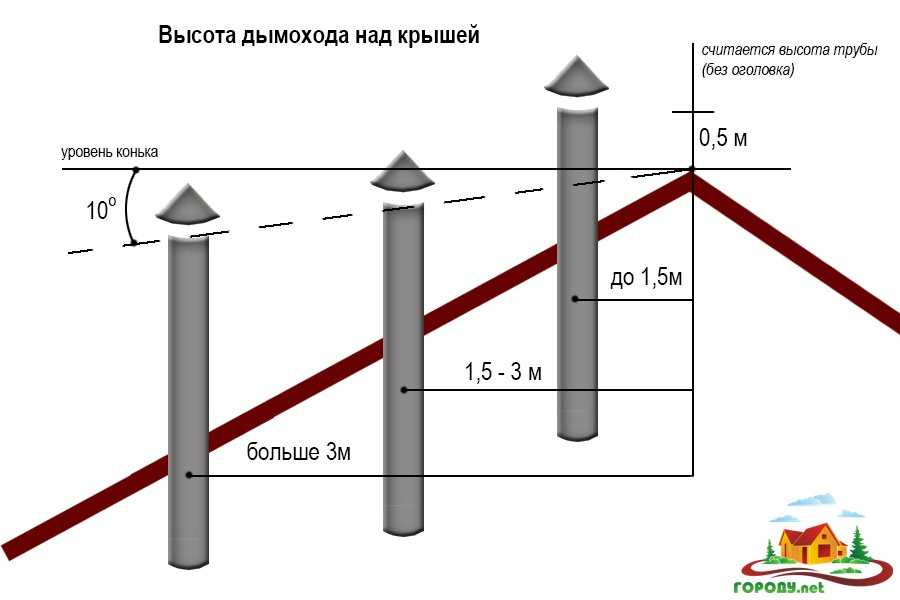

Один из способов борьбы с ветром является определение оптимальной высоты вентиляционного стояка. На этот показатель в первую очередь влияет диаметр трубы, а также тип кровли и регион строительства. Все требования указаны в соответствующем СНиПе и вот некоторые из них:

1. При расположении вентиляционной трубы на крыше рядом с дымоходом их высоты должны совпадать.
2. На плоской крыше частного дома рекомендуемая высота не меньше 50 см.
3. При выводе системы в полутора метрах от конька ее высота должна быть выше на 50 см.
4. Если расстояние до конька крыше больше 1,5 м, тогда допустим вывод фановой трубы на уровень конька.
5. Если расстояние больше трех метров, тогда расчеты несколько усложняются. От конька необходима провести зрительную линию под углом в 10°. Высота вентиляции должна быть на этом уровне или выше.

Рекомендуется определиться с местом вывода вентиляции на крышу еще при проектировании дома. Это позволит избежать непредвиденных проблем и упростит монтаж.

Чтобы вытяжная система работала в полную силу важно обращать внимание не только на качество материала. Выбирайте комплектующие одного производителя, так как они были рассчитаны на совместную работу. При грамотном подходе вы сможете гарантировать сохранность свежего воздуха в доме, тем самым повысив комфорт.

как обустроить вывод на кровлю, требования, какой вес и сечение фановой вытяжной трубы, инструкции по монтажу своими руками

Содержание статьи:

1. От чего зависит тяга

2. Устройство вентиляционных каналов

3. Температурная зависимость вентиляции

4. Сопротивление вентиляционного канала и вывод трубы на крышу

5. Обеспечение правильной работы системы вентиляции

Вентиляционные трубы на крыше должны обеспечивать беспрепятственный вывод воздуха из помещения при температуре внешней среды +12 градусов. При этом температура внутри дома должна быть 20 градусов для всех комнат кроме ванной (24 градуса).

Вытяжные трубы должны обязательно размещаться в таких комнатах как:

• ванная;
• туалет;
• кухня;
• кладовая.

То есть вентиляция обустраивается в тех комнатах, которые не имеют окон и, таким образом, не имеют иного доступа свежего воздуха. Для организации системы вентиляции необходимо провести расчеты того, какая должна быть высота трубы над крышей и сколько вытяжных отверстий необходимо в комнате. Также важно набросать на бумаге предварительный план вентиляции на крыше частного дома.

От чего зависит тяга

При низкой температуре воздуха снаружи и высокой внутри, возникает определенная разница. Чем она больше, тем сильнее воздух из внутренних помещений поднимается, то есть увеличивается количество отводимого воздуха. Когда на улице становится тепло, разница уменьшается и эффективность вытяжной вентиляции падает.

Количество отводимого из комнаты воздуха зависит от силы тяги, то есть от скорости перемещения воздушных масс по вентиляционной системе. Тяга зависит от сечения трубы вентиляции, от протяженности каналов и разницы температур.

Устройство вентиляционных каналов

Выбор длины и сечения:

• Трубы для камина из нержавейки подбирают таким образом, чтобы каминная труба имела сечение канала не менее 16 кв.см.
• Сторона канала должна быть не менее 10 см. Зачастую подбирают трубы по стандарту 14*14 см, при этом длина такого канал может составлять 3 м.
• При большем сечении (14х27 см), длина канал должна быть меньше (2 м).

Все расчеты и нюансы вентиляционной системы необходимо выполнить заранее. Так как в процессе работ внести правки в «проект» практически невозможно. Практика показала, что длина вентиляционных каналов различных комнат, находящихся на одном уровне, должна быть практически равной. Если каналы будут иметь большую разницу в длине, то это может серьезно ухудшить эффективность работы вентиляции. Поэтому следует помнить, что длинная фановая труба на крыше будет иметь большую силу тяги и при падении притока воздуха, в более коротком канале значительно снизится сила вытяжки. Такая ситуация нередко может возникнуть в каналах домов с ограниченным поступлением воздуха снаружи (прочтите: «Дымоходы и вентканалы — правила эксплуатации»).

Если сделать длину каналов равной для различных комнат физически невозможно, то более длинные участки системы оснащаются вентиляционными решетками, которые позволяют снизить тягу.

Температурная зависимость вентиляции

Значительное влияние на силу тяги в системе вентиляции играет разница температур на входе и выходе канала. С увеличением разницы температур возрастает тяга. Именно поэтому в зимнее время естественная вентиляция работает намного эффективнее, чем летом. Для того чтобы тяга оставалась на приемлемом уровне, нельзя допускать охлаждения вентиляционной шахты. Для удобства защиты трубы от холода, ее помещают во внутренние стены помещения. В случае пролегания во внешних стенах, ее в обязательном порядке оборачивают слоем теплоизоляции. Открытые участки труб, которые проходят по неотапливаемым помещениям, следует также утеплять.

Еще на этапе проектирования необходимо предусмотреть закладку теплоизоляции вокруг труб, проходящих под самой крышей. Если оставить этот момент без внимания, то может оказаться, что расстояния между кровлей и стенками канала недостаточно для необходимой толщины изолирующего материала. Вес трубы нержавейки позволяет обеспечить надлежащую защиту канала без создания больших нагрузок на несущие системы.

Вытяжная труба на крыше может иметь обогрев, если она размещается вдоль труб горячего водоснабжения или отопления. При таком монтаже каналы системы не будут холодными, обогрев крыши позитивно сказывается на качестве вентиляции воздуха. Единственным минусом при этом является то, что на таких участках тяга будет немного больше, чем на других отрезках вентиляционного канала, что может привести к нарушению правильной работы системы в целом. Поэтому об этом следует подумать на этапе проектирования.

Сопротивление вентиляционного канала и вывод трубы на крышу

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Тяга воздуха очень зависит от внутренней поверхности вентиляционных каналов. А если быть точнее — от трения, создаваемого стенками материала. Меньшая шероховатость при этом означает большую тягу.

Для снижения сопротивления можно поступить следующим образом:

• Все соединения из кирпичей, блоков и других элементов, которые составляют шахту вентиляционного канала, необходимо тщательно подгонять друг к другу, чтобы вышла как можно более ровная плоскость.
• Швы необходимо делать без углублений или выступов.
• По всей своей длине сечение канала вентиляции не должно изменяться. Если же чисто технически невозможно придерживаться данного условия, то угол отклонения стенок шахты не должен превышать 30 градусов.
• Не допускаются любые горизонтальные площадки в вентиляционной шахте.

Вывод фановой трубы на крышу должен выполняться таким образом, чтобы не возникало никаких затруднений для вытяжки воздуха. Поэтому важно просчитать все характеристики вытяжной трубы. В зависимости от результатов, проектируются вентиляционные каналы, их сечение и протяженность и т. д.

Если расположение трубы на крыше дома низкое, то тяга может быть недостаточной или еще хуже, может возникнуть обратная тяга, то есть вытяжка будет работать на втягивание воздуха. Это чревато задымлением помещения. Для того чтобы решить эту проблему, можно использовать различные насадки на конец вентиляционной трубы. Они значительно улучшают силу тяги и позволяют системе вентиляции нормально работать при сильном или низком ветре.

Обеспечение правильной работы системы вентиляции

Качество работы системы естественной вентиляции напрямую зависит от подхода к устройству вытяжек. Изготавливать вентиляционные трубы необходимо в строгом соответствии со строительными нормами. Эффективность системы обеспечивается за счет притока в помещение необходимого количества свежего воздуха. При слабом поступлении воздуха, попадающего в дом снаружи, тяга в вентиляционных каналах будет малой.

В некоторых случаях возникает эффект обратной тяги. Наиболее эффективным методом решения проблемы слабого притока воздуха в дом может быть установка приточных вентиляторов в стенах и окнах. Это особенно важно, если дом построен с использованием современных материалов, не допускающих «дышащий» эффект. Именно поэтому часто после установки пластиковых окон тяга воздуха может значительно упасть. Небольшой эффект приносит и проветривание помещения. Но он является кратковременным, так как заканчивается сразу же после закрытия окон или дверей.

Правильная вентиляция особенно актуальна для тех домов, в которых для отопления применяется газовое оборудование. Сама система вентиляции необходима не только для отвода воздуха, загрязненного продуктами сгорания, но также для притока свежего воздуха извне. Благодаря правильной вентиляции обеспечивается обеспечение газового котла необходимым количество кислорода, необходимого для сгорания топлива. Читайте также: «Правильная вентиляция для газового котла в частном доме – нормы и правила».

Для систем отопления на твердом топливе высота трубы над крышей имеет особое значение. Так, при малых ее значениях дым будет возвращаться в комнату, снижая при этом силу тяги и увеличивая вероятность возгорания. При слишком большой высоте интенсивность вывода горячего воздуха будет слишком высокой, что негативно скажется на количестве потребляемого топлива для сохранения тепла в доме.

Занимаясь организацией системы вентиляции, необходимо взять во внимание множество факторов, начиная от высоты выхода шахты над уровнем крыши, заканчивая шероховатостью внутренних стенок воздушных каналов. Без надлежащего притока воздуха газ будет сгорать не до конца, таким образом, отопительная система будет работать неэффективно.

Кроме того, в помещении начнет скапливаться угарный газ, что крайне опасно для здоровья человека. При этом увеличение диаметра трубы вентиляции не сможет решить возникшую проблема. По этой причине не рекомендуется устанавливать в доме газовые котлы с камерой открытого типа, так как для такого оборудования требуется гораздо большее количество кислорода, что в конце концов приводит к охлаждению помещения. Поэтому более выгодным решением является установка водяного котла с камерой сгорания закрытого типа. Эффективность отопления и вентиляции при этом возрастает в разы.

Надеемся, мы дали вам общее понятие о системах вентиляции и вывода продуктов горения систем отопления. В следующих наших статьях мы расскажем о том, как пройти крышу трубой и как выполнить проходной элемент.

Высота дымохода над крышей

Высота дымохода является одним из важнейших факторов, влияющих на производительность вашей дровяной печи и на безопасность установки дровяной печи.

В традиционном строительстве «Правило 3-2-10» используется для определения высоты дымохода над линией крыши. Для жилых автофургонов, автобусов, фургонов и лодок мы предлагаем использовать более короткий съемный дымоход.

Отверстие дымохода над крышей дома из бревен и кирпичей должно быть на 3 фута выше линии крыши или на 2 фута выше любой части здания в пределах 10 футов, в зависимости от того, что выше.

Для большинства небольших построек, таких как небольшие хижины и крошечные дома, самая высокая часть конструкции находится в пределах 10 футов от дымохода. В этом случае дымоход должен быть на 2 фута выше пика крыши или на 3 фута выше линии крыши, в зависимости от того, что выше.

Для более крупных конструкций результат будет зависеть от уклона крыши. Для здания с плоской или неглубокой скатной крышей дымоход должен быть на 3 фута выше точки, где он проходит через линию крыши. Для здания с крутой крышей дымоход должен быть на 2 фута выше самой высокой части крыши в пределах 10 футов.

Почему высота дымохода так важна?

Более высокие дымоходы создают более сильную тягу

Одним из факторов, определяющих силу тяги, создаваемой системой дымохода, является разница в давлении воздуха между топкой и отверстием дымохода. Поскольку давление воздуха ниже на больших высотах, а более высокий столб восходящего воздуха сильнее притягивает воздух под ним, увеличение высоты дымохода обычно усиливает тягу.

Дома традиционной постройки обычно имеют высоту не менее 15 футов по вертикали между топкой и отверстием дымохода. Большинство крошечных конструкций просто недостаточно высоки, чтобы поддерживать 15-футовую систему дымохода, поэтому важно иметь как можно большую высоту в разумных пределах.

Более высокие дымоходы предотвращают обратную тягу

Когда отверстие дымохода расположено слишком близко к верху здания, завихряющиеся воздушные потоки, вызванные ударами ветра о строение, могут давить на отверстие дымохода, в результате чего дым возвращается в жилое помещение. Это состояние, называемое обратным потоком, опасно, но, как правило, его можно избежать.

Чтобы предотвратить обратную тягу, дымоходы, соответствующие правилу 3-2-10, обычно располагаются достаточно высоко, чтобы оставаться над любыми вихревыми воздушными потоками. В результате ветер, попадающий в достаточно высокий дымоход, должен быть боковым и имеет тенденцию улучшать тягу, а не вызывать обратную тягу.

В экстремальных условиях экранированные и защищающие от ветра колпаки от дождя могут помочь предотвратить обратную тягу, но не заменяют дымоход достаточной высоты.

Более высокие дымоходы Не допускайте попадания дыма на крышу

Если дымоход слишком короткий, дым может попасть на холодную крышу и сконденсироваться в горючий креозот. Это не только неприглядно, но и пожароопасно.

Искры из дымохода, попадающие на месторождение креозота, могут привести к его воспламенению и стать причиной пожара в доме. Экран искрогасителя, встроенный в дождевик, может помочь ограничить размер искр, которые могут вылететь, но не может заменить дымоход достаточной высоты.

Дизайн миниатюрной домашней дымоходной системы

Чтобы получить помощь в проектировании миниатюрной домашней дымоходной системы, попробуйте наш инструмент для проектирования дымоходов или свяжитесь с нами, чтобы получить личную помощь по вашему проекту.

Требования к высоте дымохода

• 10 июня 2019 г.

Установка дымохода класса А — это простой способ обеспечить вентиляцию дровяной печи без затрат на строительство полного каменного дымохода. Тем не менее, планирование установки очень важно. Не волнуйтесь, мы здесь, чтобы помочь вам пройти через это! Необходимо учитывать множество факторов, чтобы иметь безопасный и надлежащий UL. утвержденная установка. Одним из наиболее важных аспектов процесса планирования является установка надлежащих сумма  трубы дымохода над крышей.

Объяснение правила 3-2-10

Если вы изучали дымоходы класса А, вы, вероятно, много раз слышали о правиле 3-2-10 футов. Это правило относится к правильной высоте трубы дымохода над крышей. Объяснение: труба дымохода должна быть минимум  в трех футах над крышей, но также на два фута выше, чем что-либо в пределах десяти футов.

• Не менее трех футов над высокой стороной крыши
• По крайней мере, на два фута выше, чем что-либо в пределах десяти футов

Та часть правила, в которой говорится, что труба должна быть на 2 фута выше всего, что находится в пределах 10 футов, вызывает у большинства людей недоумение. Большинство людей думают об этом с точки зрения деревьев, спутников или других частей дома, и все они точны, но пренебрегают самой крышей. Чем выше уклон крыши, тем ближе крыша будет к трубе, в которой она проходит через крышу. Это не обязательно означает, что труба должна быть над самой высокой частью крыши, известной как конек. Но для трубы потребуется 10-футовый горизонтальный зазор от крыши.

Простой расчет высоты трубы дымохода

Знание уклона крыши чрезвычайно полезно для определения высоты, на которой труба дымохода должна находиться над крышей. Скат крыши объясняется просто подъемом над пролетом. «Подъем» — это вертикальный подъем крыши над «прогоном», который представляет собой расстояние по горизонтали. В мире строительства прогон определяется как 12, что составляет 12 дюймов горизонтального прогона. Таким образом, уклон крыши определяется тем, на сколько дюймов поднимается крыша до пика более 12 дюймов в горизонтальной длине.
Вот полезная статья, объясняющая, как измерить уклон крыши.

Далее нам нужно знать, будет ли проникновение в крышу находиться в пределах десяти футов по горизонтали от конька. Если вы находитесь дальше, чем 10 футов по горизонтали от хребта, мы будем использовать множитель 10 футов, так как это требование выполнено. Все, что ближе 10 футов, вы будете использовать это измерение в качестве множителя.

Зная уклон крыши и расстояние от конька, можно легко определить высоту дымохода, проделав небольшие математические вычисления.

Пример №1:

Например, предположим, что уклон нашей крыши составляет 7/12 (7 дюймов подъема по вертикали над 12 дюймами по горизонтали), а проникновение через крышу составляет дальше  10 футов по горизонтали от конька крыши. крыша. Возьмем высоту ската крыши 7 дюймов и умножим на 10, что равно 70 дюймам. Это означает, что если мы измерим 70 дюймов в месте проникновения в крышу, у нас будет горизонтальный зазор от крыши на 10 футов. Теперь, когда у нас есть зазор 10 футов, мы должны быть на 2 фута (или 24 дюйма) выше этой точки. Теперь мы добавляем 24 дюйма к 70 дюймам, что дает нам высоту дымохода над крышей 9.4″. Дымоход в этом примере должен возвышаться на 94 дюйма над крышей, измеренной от «горной» стороны дымохода.

Пример #2:

Давайте сделаем тот же пример, но переместим проход через крышу ближе к коньку крыши. Наш уклон крыши составляет 7/12, а проникновение в крышу будет на расстоянии 4 фута от конька крыши. Мы берем высоту ската крыши 7 дюймов (дюймы подъема на фут) и умножаем это на 4 (футы горизонтального прогона до высшей точки), что равняется 28 дюймов (дюймы подъема до самой высокой точки в пределах 10 футов от прохода дымохода). . Теперь нам нужно быть только на 2 фута выше (или 24 дюйма), поэтому мы добавим 24 дюйма к 28 дюймам, чтобы получить общую высоту 52 дюйма. Дымоход в этом примере должен выступать на 52 дюйма над крышей, измеряемой с «горной» стороны дымохода.

На данный момент мы охватываем все в правиле: дымоход находится минимум на 3 фута выше подъемной стороны крыши и на 2 фута выше всего в пределах 10 футов.
