Скрутки, клеммники и WAGO под лёгкой перегрузкой / Хабр

В позапрошлом году я начал испытания различных способов соединения проводов, во избежание ситуации описанной в посте. Сейчас пришло время посмотреть как соединения стареют со временем и ведут себя при перегрузках.

Здесь рассматриваются наиболее доступные способы соединить наиболее типичный для квартирной проводки медный однопроволочный провод сечением 2,5 кв.мм.

Старение

Соединения, описанные в прошлой статье, были оставлены на балконе с большими суточным и годовым перепадами температуры и влажности на 14 месяцев. Напряжение не подводилось. Подтяжка или зачистка клемм не производились.

Перегрузка

На этот раз конструкция установки несколько иная. Повышено выходное напряжение и добавлен балласт, в виде кастрюли с кипятильником, для стабилизации тока.

Все соединения включены последовательно и подвергались идентичным воздействиям. Испытание имело вид подачи тока импульсами длительностью 0,5… 2 часа с периодами охлаждения не менее 0,5 часа. Ток составлял около 38 А (первые 18 импульсов) и 40 А (ещё 12 импульсов). В завершение подан импульс 3 часа @40 А, в конце которого выполнено измерение температуры. Температура измерялась прижатием термопары к токоведущим частям клеммников через термопасту. После охлаждения установки измерено переходное сопротивление уцелевших соединений.

Изменение тока в середине опыта вызвано удалением Al-Al скрутки, создававшей большое сопротивление.

Подтяжка клемм не производилась.

Винтовые клеммники ТВ-1504 (15 А) и ТВ-2504 (25 А)

Нет признаков ухудшения контакта при хранении и после циклирования. Конечная температура в перегрузке существенно превышает допустимую для ПВХ изоляции, но никаких признаков повреждения клеммников или проводов не обнаружено.

Успех.

«Полиэтиленовый» клеммник 5 А

На 18-ом цикле стало заметно оплавление корпуса в местах соприкосновения с металлическими частями. К концу финального трёхчасового нагрева корпус начал течь, но продержался до конца опыта. При разборке схемы один из проводов выпал.

Провал, но с учётом 8-и кратной перегрузки — живучесть удивительная.

«Полиэтиленовый» клеммник 10 А

Не участвовал в испытаниях на старение. При сборке, в гильзе образовалась трещина, и с этой трещиной он пошёл на испытания.

Никаких признаков повреждения корпуса или проводов. После разборки провода держатся надёжно, сопротивление стабильно.

Успех.

Скрутка Cu-Cu

При длительном хранении ослабла — сопротивление нестабильно (меняется при надавливании на провода). Измеренная внутренняя температура вызывает сомнения. Признаков перегрева изоленты не обнаружено.

Успех, но есть нюанс.

Скрутка Al-Cu

После хранения сопротивление высоко и нестабильно. Начала дымиться сразу после включения под нагрузку, и через полчаса изолента полностью обгорела. На 16-м импульсе контакт пропал и началось искрение, после чего была исключена из схемы.

Полный провал, но без пожара.

Скрутка Al-Al

После хранения нестабильное сопротивление. Начала дымиться через 10 минут после подачи тока. Через 5 часов под нагрузкой (третий импульс) почернела изоляция на проводах. На протяжении всего опыта наблюдается небольшое искрение. На 19-м импульсе нагрев скрутки привёл к повреждению вспомогательного клеммника, после чего она была исключена из схемы.

Полный провал, но без пожара.

Пайка

Стабильна как целый провод. Но крайне нетехнологично для монтажа электропроводки.

Успех.

WAGO 222 (серый)

После хранения сопротивление возросло и стало нестабильным. В ходе опыта температура внутри достигла 171º. Заметных повреждений корпуса нет, но изоляция на проводах начала темнеть. После прогрузки сопротивление осталось нестабильным. Возможно это вызвано оксидной плёнкой на проводе, возникшей в результате перегрева.

Успех, но есть нюансы.

WAGO 221 (прозрачный)

После хранения возросло сопротивление. После прогрузки сопротивление частично восстановилось, но стало нестабильным. Видимых повреждений нет. Изоляция на проводах немного потемнела и затвердела.

Значительно лучше, чем серый WAGO.

Измерения

R нач — сопротивление соединения сразу после сборки.
Δt @15А — превышение температуры соединения над окружающей средой при токе 15 А сразу после сборки.
R хран — сопротивление после 14-и месячного хранения в неблагоприятных условиях.
R перегр — сопротивление после испытаний на перегрузочную способность.
Δt @40 А — превышение температуры над окружающей средой при токе 40 А после испытаний на перегрузочную способность.

Размышления

В соответствии с ГОСТ IEC 60898-2-2011, автоматический выключатель 25С должен гарантированно отключаться за время не более 1 ч при токе 25*1,45 = 36 А. Исходя из этого, испытанные (и уцелевшие) соединения должны быть достаточно надёжными для цепи сечением 2,5 кв.мм, защищаемой автоматами на 25 А.

Следует учитывать, что, несмотря на сохранение целостности соединений, нагрев, во всех случаях, существенно превысил допустимый для ПВХ изоляции предел в 70º. Длительное нахождение под таким током приведёт к ускоренному старению изоляции и её разрушению. А потому, если возможна длительная перегрузка, — желательно ограничивать ток автоматическими выключателями на 20 А (редкие) или 16 А.

Мне не удалось устроить возгорание — полное разрушение изоленты произошло без открытого пламени. Корпуса электротехнический изделий и изоляция проводов изготавливаются из материалов не поддерживающих горение, а потому пожар при перегрузке маловероятен, но возможен при «правильном» монтаже на «подходящих» конструкциях.

Опыт проводился при комнатной температуре на открытом столе. Реальные соединения могут располагаться в закрытых щитках или нагреваемых солнцем помещениях.

Соединение «Wago» 3х2,5 с наполнителем (2273-243) 1/100

22,54шт.

24,50шт.

На складе: 2 765 шт.

Толстого: 1 951 шт.

Мирная: 363 шт.

Алмазный: 284 шт.

Витязево: 167 шт.

Как получить скидку?

Cкидка 8%

• Производитель:

  Wago

• Артикул:

  60930

• Код товара:

  Т0000004404

Описание

• Клеммы со специальной контактной пастой предназначены для подключения алюминиевых и медных проводников. Контактная паста снимает окисную пленку с алюминиевых проводов и предохраняет их от повторного окисления
• Надежное подключение одножильных/многожильных медных проводников (до 3-го класса гибкости), алюминиевых проводников, а также смешанный электромонтаж
• При монтаже многожильных гибких проводов конец многожильного провода предварительно необходимо обжать при помощи втулочных наконечников
• Конструкция клемм предусматривает возможность монтажа проводников различного сечения(0,5 до 2,5) в одной клемме
• Линейное расположение контактной группы экономит место в распределительной коробке, а также делает монтаж более удобным и быстрым
• Каждый проводник имеет отдельное клеммное место и не повреждается в результате монтажа
• Смотровые окна на корпусе клеммы дают возможность контролировать правильность зачистки проводников и защиту от касаний
• Конструкция корпуса клемм предусматривает тестовые гнёзда под все стандарты измерительных щупов
• Уникальная цветовая маркировка каждого типоразмера клемм позволяет быстро и правильно идентифицировать их при монтаже
• Возможность визуально определить сечение проводника и необходимую длину зачистки с помощью информации нанесенной на корпус клеммы
• Монтаж не требует использования инструментов
• Прозрачный корпус позволяет контролировать глубину захода жилы
• Надежная защита от случайного прикосновения к токоведущим частям соединения
• Гарантированная надежность контактов, исключающая короткое замыкание и разогрев в точке соединения
• Максимальное напряжение: 450 В

Характеристики

• Производитель:

  Wago

• Вид:

  Клеммы соединительные типа WAGO

• Кол-во проводов, шт:

  3

• Допустимая ток, А:

  25

• Наличие пасты:

  Да

• Способ подключения:

  Автозажимы

• Возможные применяемые сечения, мм²:

  0. 5….2.5

• Материал контактов:

  Медь, Сталь

• Особенность конструкции:

  Миниатюрные размеры

• Напряжение, В:

  400

• Материал корпуса:

  Самозатухающий термопластик

• Цвет корпуса:

  Прозрачный, Оранжевый

• Степень защиты, IP:

  20

• Срок службы, лет:

  40

• Вес 100шт, кг:

  0.14

• Упаковка:

  100шт, Картон

• Страна производитель:

  Германия

Похожие товары

Клемма на 3 пров. 2273-203 (0,5-2,5мм) без пасты (100шт/упак) WAGO

13,34шт.

14,50шт.

Цену уточняйте у менеджера

Cкидка 8%

Технология соединения | WAGO USA

Минимизируйте расходы и максимально увеличьте безопасность вашего приложения с помощью технологий WAGO CAGE CLAMP ^® .

Являясь мировым лидером в области технологий соединений с пружинным давлением, WAGO предлагает идеальную систему соединений, отвечающую вашим конкретным потребностям.
Еще в 1951 году компания WAGO реализовала концепцию использования давления пружины вместо винтов для соединения проводников. «WAGO Connector» был первым в мире соединителем PUSH WIRE ^® для распределительных коробок. С изобретением CAGE CLAMP ^® , мы устанавливаем новые стандарты, которые мы постоянно расширяем и оптимизируем. Используя технологию соединения WAGO, вы получаете устойчивые к вибрации, быстрые и не требующие технического обслуживания соединения.

Ваши преимущества:

• Сокращение времени подключения для снижения трудозатрат
• Быстрый ввод в эксплуатацию снижает первоначальные затраты, а необслуживаемые соединения обеспечивают долгосрочную экономию
• Прочная конструкция: изделия с технологией CAGE CLAMP ^® также могут использоваться в суровых условиях — в любой точке мира

Эффективные инновации

Наши технологии подключения

Проверено в миллиардах применений по всему миру

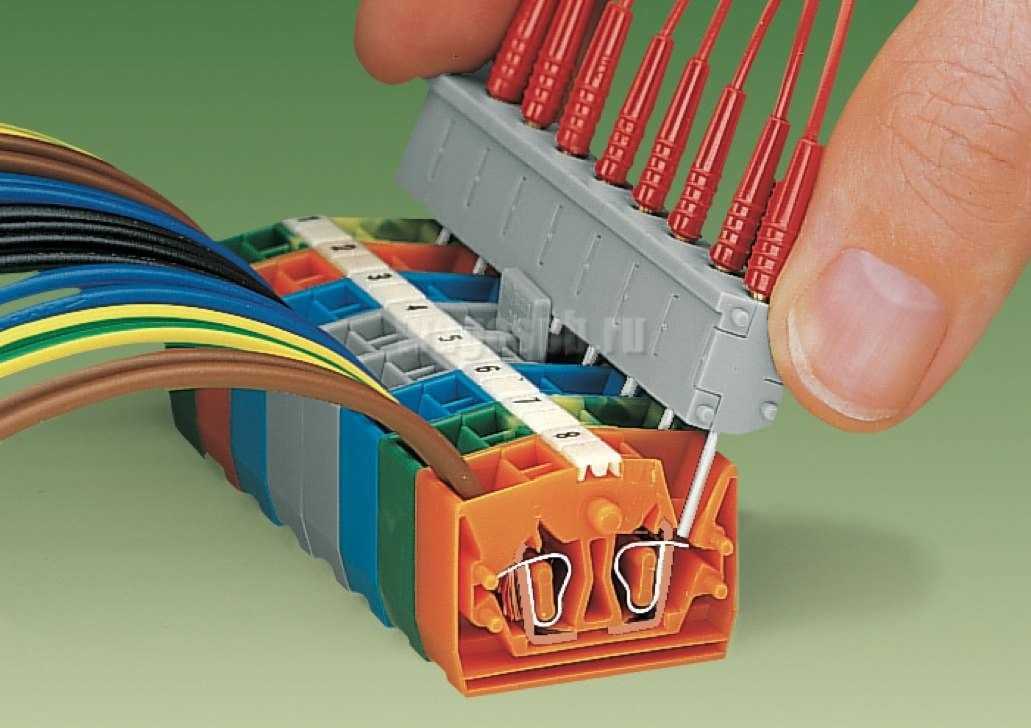

Универсальная система соединения, которую мы изобрели в 1977 году, известна как CAGE CLAMP® и является отраслевым стандартом для технологий электрического соединения.

Вся информация о CAGE CLAMP ^® :

• Для заделки одножильных, многожильных и тонкожильных проводников сечением от 0,08 до 35 мм² (28–2 AWG). Как CAGE CLAMP®, так и токовый стержень образуют автономный зажимной узел.
• CAGE CLAMP® изготовлен из высококачественной хромоникелевой пружинной стали.
• Токовая шина изготовлена ​​из электролитической меди с луженой поверхностью.

ЗАЖИМ КЛЕТКИ ^® Заделка

Для всех типов проводников:

1. Открыть зажим
2. Вставить проводник
3. Ослабить зажим – готово!

Просто нажмите

ВСТАВНОЙ ЗАЖИМ CAGE CLAMP ^® — это универсальная технология соединения для всех типов проводников, обеспечивающая простоту вставных концевых заделок.

Краткий обзор всей информации о зажимах Push-in CAGE CLAMP ^® :

• Для заделки одножильных, многожильных и тонкожильных проводников сечением от 0,14 до 25 мм² (24–4 AWG).
• Подключайте жесткие проводники, просто вставляя их в блок – без инструментов.

ВСТАВНОЙ ЗАЖИМ CAGE CLAMP ^® Концевая заделка

Этот тип соединения позволяет заделывать проводники двумя различными способами: проводник, снять рабочий инструмент – готово!

Жесткие проводники, такие как одножильные, многожильные и тонкопроволочные проводники с наконечниками, можно заделывать, просто вставив их внутрь без использования рабочего инструмента. Для удаления проводника всегда требуется рабочий инструмент.

Самая быстрая технология подключения

Система соединения PUSH WIRE ^® использует жесткость проводника для компенсации усилия зажима при введении. PUSH WIRE ^® в основном используется в соединителях распределительных коробок.

Краткий обзор всей информации о PUSH WIRE ^® :

• Подключайте как одножильные, так и многожильные провода.
• Жесткость проводника используется для компенсации силы зажима путем простого вдавливания проводника в устройство.
• Каждый провод зажимается в отдельном зажимном устройстве.
• Воронкообразный ввод для проводника предотвращает соединение нескольких проводников в одном зажимном узле.

PUSH WIRE ^® Заделка:

1. Просто вставьте жесткие одножильные и многожильные провода в блок без использования каких-либо инструментов.
2. Удалите проводник, одновременно скручивая и вытягивая проводник.

Универсальное соединение для больших проводников

Система винтовых зажимов POWER CAGE CLAMP обеспечивает оптимальное усилие зажима для проводов большого сечения до 185 мм² (350 тыс. смил).

Краткий обзор всей информации о POWER CAGE CLAMP:

• Диапазон проводников: 10 … 185 мм² (8 AWG … 350 kcmil)
• Откройте зажим с помощью T-образного ключа.
• Фиксирующий язычок удерживает зажим в открытом положении для облегчения заделки проводника — идеально подходит для проводки трехфазной цепи.

POWER CAGE CLAMP Разъем:

1. Чтобы открыть зажим, вставьте Т-образный ключ и поверните против часовой стрелки до упора.
2. Затем нажмите на оранжевый фиксатор. Зажим запирается в открытом положении для проводки без помощи рук.
3. Вставьте зачищенный проводник в блок зажима до упора обратного упора.
4. Короткое движение против часовой стрелки закрывает зажим, фиксируя проводник.

Все продукты

Откройте для себя разнообразие продукции WAGO.

Показать список продуктов

Это также может вас заинтересовать

Категории нашей продукции

Электрическое соединение

Для быстрых, надежных и не требующих обслуживания соединений WAGO — ваш партнер для всех типов проводников. Ассортимент нашей продукции простирается от систем клеммных колодок для монтажа на рейку или клеммных колодок для установки и подключения на месте, от вставных разъемов и проходных компонентов до соединений для печатных плат и решений для маркировки.

Узнать больше

Интерфейс Электронный

Простота эксплуатации при максимальном времени безотказной работы системы: интерфейсные модули WAGO отвечают самым строгим требованиям. Планируйте и надежно выполняйте свои задачи с помощью наших преобразователей сигналов, релейных и оптопарных модулей, преобразователей напряжения и источников питания, а также интерфейсных модулей и системной проводки.

Узнать больше

Технология автоматизации

Измерение, управление, регулирование: технология автоматизации WAGO и связанное с ней программное обеспечение готовы к будущему и экономят время. Наши системы ввода-вывода, контроллеры, дисплеи и панели отличаются высочайшим уровнем надежности даже в экстремальных условиях.

Узнать больше
