Замена мембраны расширительного бака – Закрытый расширительный бак в системе отопления
24 Марта 2022
Просмотров:
71295
Время чтения:
8 минут
Содержание
Причина установки мембранного расширительного бака
Отличие расширительного бака от гидроаккумулятора
Устройство расширительного бака
Установка и подключение к системе отопления
Регулировка давления
Замена мембраны
Коротко о главном
Мембранный расширительный бак, является одним из основных элементов отопительной системы, но по различным причинам мембрана устройства может прийти в негодность, и тогда понадобится ее замена.
Строение расширительных бачков
Причина установки мембранного расширительного бака
Расширительный бак – это металлическая емкость различной формы с расположенной внутри мембраной.
Необходим для компенсации теплового расширения жидкости в системах ГВС и отопления. Отсутствие прибора приводит к частому подъему давления внутри трубопровода и появлению протечек. Достаточно рассмотреть пример, чтобы понять необходимость установки устройства:
- В систему была залита вода с температурными показателями 0 °C.
- В процессе эксплуатации жидкость была доведена до температуры 100 °C.
- В результате объем теплоносителя увеличился на 4,5%, чем вызвал рост давления внутри системы.
Интересно! Если не брать в учет деформацию трубопровода и его отдельно взятых элементов, то повышение температуры воды на один градус приводит к повышению давления на 3 бара.
Способность работы с горячими теплоносителями – это основное качество, которое должно присутствовать у расширительного бачка. Еще один момент, который нужно учитывать при выборе устройства: свободного пространства для размещения вымещаемых паров внутри расширительного бака должно составлять около 20% от общего объема всей жидкости в системе.
Купить расширительный бак для системы отопления можно в нашем интернет-магазине.
Внешний вид мембранного расширительного бака
Отличие расширительного бака от гидроаккумулятора
Многие пользователи могут спутать эти два устройства. Ничего удивительного в том нет, ведь по внешнему виду они действительно очень похожи. Есть и некоторые схожести в комплектации.
Главными отличиями гидроаккумулятора от расширительного бака в том, что первый используется в системах с холодным носителем, а вот второй наоборот – с горячей водой. Отсюда и характерная окраска бачков. Чтобы неопытный пользователь не перепутал устройства, гидроаккумулятор окрашивают в синий цвет, указывая на возможность работы с холодными жидкостями. Так как расширительный бак предусмотрен для работы в системах с горячей водой, его окрашивают в красный цвет.
Также есть отличия в функциональном использовании обоих приборов.
Так, например, красный бак придуман для снижения давления внутри системы, которое возникает вследствие расширения разогретого теплоносителя. Гидравлический аккумулятор же, предназначен для повышения давления в случае снижения напора воды в кране. Из этого следует, что оба устройства отвечают за регулировку давления, только каждое в своем направлении.
Расширительный бак и гидроаккумулятор
Устройство расширительного бака
Небольшой эксперимент:
- Установим сосуд с водой на треножник. Заметим на каком уровне находится жидкость. Ориентироваться можно по делениям на колбе или нанести метку самостоятельно при помощи маркера.
- Снизу поставим спиртовку и подожжем фитиль.
- В процессе нагрева наблюдаем за изменением уровня воды.
Несложно понять, что в результате нагрева, вода расширяется, увеличиваясь в размерах. Если емкость имеет выходное отверстие, то все парообразные вещества будут иметь свободный выход.
В противном случае произойдет следующее:
- Разогретая вода увеличится в объеме.
- Давление внутри колбы повысится.
- Усилится напряжение внешних стенок сосуда.
- В случае, если для увеличения объема нагреваемой жидкости не хватит внутреннего объема, то сосуд будет деформирован или же разорван.
Крепление для расширительного бачка к стене
Именно для того, чтобы предотвратить разрыв внутри отопительной системы, используется расширительный бачок. Как функционирует оборудование:
- Внутри установлена мембрана для расширительного бака.
- В верхней части уже накачан производителем азот либо воздух.
- В нижнюю часть поступают излишки воды при ее нагреве.
- При поступлении теплоносителя, воздух, находящийся в верхней части вытесняется и стравливается через спускной клапан.
Поэтому, проводя монтаж отопительной системы с замкнутой циркуляцией теплоносителя, необходимо позаботиться о приобретении расширительного бачка, который будет контролировать давление.
Установка и подключение к системе отопления
Для начала необходимо подобрать место под расширительный бак. Подход к устройству должен быть свободным, особенно к ниппелю, фланцу и месту присоединения. Оптимальное положение емкости резьбовой частью вниз, а сбросником вверх.
Если в систему устанавливается бак небольшого размера, то целесообразнее его разместить на стене, закрепив при помощи кронштейнов. Такие детали не входят в комплектацию к устройству и потому, по необходимости, заказываются у поставщика изделия. Для устройств большего размера, предусматривают ножки.
В видео рассказывают об отличительных чертах расширительных баков и гидроаккумуляторов
Установка производится на обратной линии трубопровода, перед циркуляционным насосом. Необходимо позаботиться об установке запорной арматуры перед входом в расширительный бак и сливного крана, если возникнет необходимость слива лишней жидкости.
Регулировка давления
После монтажа расширительного бака, необходимо провести подготовку устройства. На данном этапе нужно создать необходимый уровень давления внутри емкости. Делается это при помощи автомобильного насоса через воздушный клапан.
Чтобы узнать давление, ориентируются на показатели манометра, расположенного на насосе. В некоторых случаях, производители сами заполняют бак достаточным уровнем давления. Однако проверить показатели не будет лишним.
Проверка давления на выходе из клапана
Начальное давление в воздушной камере рассчитывается по формуле Pо > Pст + 0,2 бар:
- Рст – это статическое давление. Определяется при не запущенной системе в месте присоединения расширительного бака. Чтобы определить величину, находим высоту водяного столба. Для этого, нужно узнать разность высот между местом соединения бака и самой верхней точкой в отопительной системе.
При расчете можно ориентировать на стандартные показатели: 10 м=1 бар.
При расчете можно ориентировать на стандартные показатели: 10 м=1 бар.
Проверка и регулировка начального давления проводится на этапе, когда в баке еще нет жидкости. По необходимости бак освобождается. Если конструкция котла предусматривает установленные внутри расширительные баки, то они также освобождаются от теплоносителя.
Устанавливая давление внутри бака, нужно выставлять показатели на 0.2 бара превышающие рекомендуемые производителем. Это делается для снижения риска появления воздушных карманов, образования пара и кавитации.
Далее переходят к установке прибора и подключению к отопительной системе. Открывается подпитывающий вентиль и производится заполнение системы и расширительного бака тепловым носителем.
Схема подключения устройства
Важно! Начальное давление выставляют по формуле Рнач > или = Ро + 0,3 бар.
Затем, после правильно проведенных действий, можно запускать котел в работу.
Доводим его до максимальной температуры 75 °C. Это нужно, чтобы из теплоносителя удалить весь воздух. Смотрим на показатели манометра и фиксируем давление в системе.
Включаем насос на максимальных оборотах и включаем подпитку. Требуется довести давление до максимума при самых высоких показателях температуры.
Важно! Конечное давление выставляется по формуле Ркон < или = Ркл — 0,5 бар, где Ркл – это уровень, когда фиксируется открытие клапана.

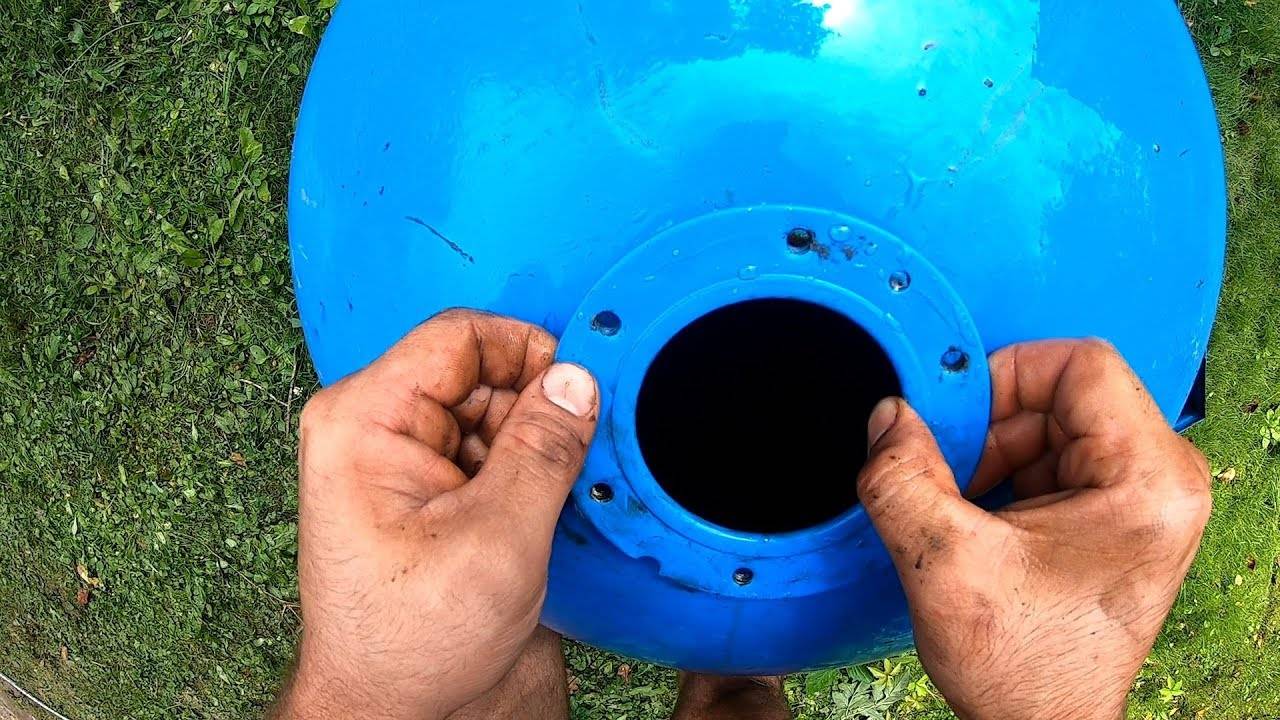

Замена мембраны
При работе с высокими нагрузками или в случае использования при производстве некачественного материала иногда может потребоваться замена мембраны расширительного бака, бак при этом разбирается.
Замена мембраны расширительного бака отопления не всегда может быть произведена. Некоторые модели баков имеют несъемную мембрану, и в случае ее неисправности необходимо поменять само оборудование.
В видео рассказывают о видах мембранных баков и особенностях замены мембраны
Замена мембраны в расширительном бачке отопления состоит из следующих шагов:
- Стравить давление внутри расширительного бачка.
- Снять 6 болтов разводным ключом.
- Снять освобожденный от крепежей фланец.
- Вынуть мембрану.
- Проверить емкость, установить в нее новую мембрану.
- Распределить ее по всей поверхности и приложить на место фланец.
- Прикрутить крепежи в порядке «крест на крест».
- Закачать воздух при помощи насоса до минимальных значений.
Коротко о главном
Если основная задача – это поддержание давления нужного уровня в отопительной системе, то лучшего решения, чем расширительный бак не найти. Его установка необходима, чтобы избежать протечек в системе.
Важным элементом является мембрана расширительного бака отопления, в некоторых случаях необходимо ее заменить, важно сделать это правильно.
Какой расширительный бак вы выбрали? Приходилось ли вам менять мембрану, почему? Столкнулись ли с какими-то сложностями в процессе?
Автор
Леонтьев Артём
Специальность:
Инженер
Все статьи
Поделиться
Поделиться
Замена, установка расширительного бака — Сантехник Киев
1
Замена расширительного бака
2
Установка расширительного бака в системе отопления: требования
3
Установка расширительного бачка: секреты технологии
4
Настройка бачка
5
Вам нужна помощь в установке расширительного бака?
6
ОБРАЩАЙТЕСЬ К НАМ
7
Вопросы и ответы по услуге замена расширительного бака
Вы приобрели новый расширительный бак для обогревательной системы и раздумываете над самостоятельной установкой оборудования? Не беритесь за дело сами! Каким бы значительным не был ваш опыт в домашнем ремонте, монтаж деталей отопительной сети должен осуществлять только мастер, обладающий специальными знаниями!
Установка расширительного бака в системе отопления: требования
Устройство мембранного подключения монтируется в соответствии с определенными правилами.
Специалисты компании «Сантехник» обладают достаточным опытом, чтобы смонтировать бак.
- Если бак установлен на стене, высота крепления должна быть достаточной для того, чтобы в дальнейшем мастер мог добраться до запорной арматуры. Коммуникации должны крепиться к стенам отдельно, чтобы избегать появления давления на бачок.
- Если бак стоит на полу, то подводку нужно прокладывать параллельно проходу, а не поперек.
- Монтаж расширительного бака стоит осуществлять так, чтобы между стеной и устройством оставался просвет.
- Небольшие баки вешают на стену при условии, что она способна выдержать устройство.
- Существует много противоречивых правил относительно положения бачка. Бак следует ставить патрубком вниз. Это объясняется тем, что однажды на поверхности мембраны появятся микроотверстия, и если воздушная камера будет расположена сверху, резервуар не выйдет из строя дольше.
Установка расширительного бачка: секреты технологии
Емкость бака крепят на стене или на полу, а затем подключают к трубам обогрева.
Чтобы это осуществить, сначала мастер начертит схему наиболее короткого присоединения, а затем прикрепит бак к обратному трубопроводу (не перед входом в устройство обогрева). Врезать его стоит именно так, потому что в «обратной» трубе теплоноситель имеет меньшую температуру, а это способствует продлению срока эксплуатации устройства. К тому же, если бак будет установлен именно таким способом, циркуляционный насос будет работать без нагрузки.
Считается, что в подающей трубе устройства периодически повышается давление, и попадание перегретой смесь в резиновый отсек емкости приводит к тому, что котел выходит из строя. На практике подключение расширительного бака к трубопроводу (обратному) обусловлено правилами безопасности. При этом следует оснастить его штуцером опорожнения и краном, чтобы пользователь мог отсоединить устройство от отопительной сети и слить с него жидкость. Осуществляя подключение расширительного бачка, мастер установит группу безопасности и манометр.
Настройка бачка
Мастер позаботится о том, чтобы в сети сохранялось устойчивое давление воздуха, и в будущем не происходили гидроудары.
Причиной гидроударов может стать мембрана бачка, которая выталкивает остывающий теплоноситель из камеры. Этот этап монтажа расширительного бака осуществляется так:
- в отопительную сеть запускают холодную воду;
- воздушные пробки устраняют из всех частей системы, используя для этого краны Маевского;
- специалист измеряет давление в отрубах и камере для воздуха бачка, а после добивается снижения этого показателя в бачке на 0,2 Бар к тому, которое наблюдается в системе.
Заказывайте замену бака в котле у специалистов компании «Сантехник» – это наивысшая квалификация мастеров и бюджетная ценовая политика на все услуги. Мы предлагаем оптимальную стоимость, консультируем клиентов по телефону, а также сразу сориентируем вас по затратам денег и времени, необходимых для выполнения определенного объема работ.
Вам нужна помощь в установке расширительного бака?
ОБРАЩАЙТЕСЬ К НАМ
Заказать установку бака
Вопросы и ответы по услуге замена расширительного бака
Как правильно заменить расширительный бачок?
1.
Отключение электроэнергии: Перед началом работ обязательно отключите электроэнергию, которая подается на систему отопления.
2. Отключение воды: Отключите воду и остановите циркуляцию в системе отопления.
3. Удаление старого бачка: Удалите старый расширительный бачок и очистите все подключения.
4. Установка нового бачка: Установите новый расширительный бачок и проверьте, что все подключения правильные.
5. Восстановление воды и электроэнергии: Включите воду и электроэнергию, чтобы проверить работоспособность нового бачка.
Сколько стоит расширительный бак?
Цена расширительного бачка зависит от многих факторов, таких как материал, размер, модель и бренд. Она может колебаться от нескольких десятков до нескольких сотен гривен. Для точной информации о цене, рекомендуется обратиться к магазину, который занимается продажей таких изделий.
Как понять что расширительный бак не работает?
1. Слышен шум воды: если вы слышите шум воды в расширительном баке, это может указывать на то, что внутренние детали повреждены или засорены.
2. Недостаточная давление воды: если вы замечаете, что давление воды в вашей системе отопления уменьшилось, это может свидетельствовать о недостаточной работе расширительного бачка.
3. Отсутствие расширения воды: если вы замечаете, что объем воды в расширительном баке не изменяется, это может указывать на то, что бачок не функционирует должным образом.
Как выбрать размер расширительного бака?
1. Объем системы отопления: размер расширительного бака должен соответствовать объему системы отопления.
2. Частота нагрева и охлаждения: размер расширительного бака должен учитывать частоту, с которой система отопления нагревается и охлаждается.
3. Диапазон изменения давления: расширительный бак должен иметь достаточный объем, чтобы компенсировать изменения давления в системе отопления.
4. Регулярность использования: расширительный бак должен быть достаточно вместительным, чтобы удовлетворять потребности системы отопления, даже при частых использованиях.
Отопительные расширительные баки | Reliance Valves
Отказ от ответственности: Все изображения приведены только в иллюстративных целях.
Запасная мембрана для расширительных баков для отопления и питья Aquasystem
Предохранительные клапаны Запасной бак Aquasystem Доступны мембраны объемом от 2 до 5000 литров, что позволяет обслуживать бак на месте и предотвращает любой контакт воды со стальной оболочкой для предотвращения внутренней коррозии .
Эти сменные мембраны быстро и легко устанавливаются и могут использоваться со всеми сменными мембранными расширительными баками Aquasystem для питьевой воды и отопления.
- Доступны размеры от 2 до 5000 л
- Специальные мембраны для резервуаров с горячей или питьевой водой
Свяжитесь с нашим отделом продаж Arrow right
Аккредитация
Продукт одобрен WRAS
- Информация о продукте
- Технические характеристики s
- Ресурсы и загрузки
Говорите нашему отделу продаж Arrow right
| Артикул | Описание | Модель | Аккредитации |
|---|---|---|---|
| MEMB100000 | 2 литра питьевой мембраны | 2 литра питьевой воды | WRAS |
| MEMB100010 9 0042 | Мембрана для питья 5-8 литров | 5-8 литров для питья | WRAS |
| MEMB100020 1 8-литровая питьевая мембрана | 18 литров для питья | WRAS | |
| MEMB100040 | 24 литра для питья Мембрана | 24 литра для питья 9 0042 | WRAS |
| MEMB100050 | Мембрана для питья 35 литров | 35 литров для питья | WRAS |
| MEMB100055 | 50-литровая мембрана для питья | 50-литровая питьевая мембрана | WRAS 9004 9 |
| MEMB100060 | 60-литровая питьевая мембрана | 60-литровая питьевая мембрана | WRAS |
| 80-литровая питьевая мембрана | 80-литровая питьевая мембрана | WRAS | |
| MEMB100070 90 042 | 100-литровая мембрана для питья | 100-литровая питьевая мембрана | WRAS |
| MEMB100080 | 150-литровая питьевая мембрана | 150 Litre Potable | WRAS |
| MEMB100090 | 200 Litre Potable Membrane | 200 Litre Potable | WRAS |
| MEMB100100 | 300 Litre Potable Membrane | 300 Litre Potable | WRAS |
| MEMB100110 | Мембрана для питья 500 литров | 500 литров для питья | WRAS |
| MEMB200010 | 5-8 литров Нагревательная мембрана | 5-8 литров Нагрев | WRAS |
| MEMB200020 | 12-литровая нагревательная мембрана | 12-литровая нагревательная мембрана | WRAS |
| MEMB200030 | 18-литровая нагревательная мембрана | 18-литровая нагревательная мембрана | WRAS |
| Нагревательная мембрана 24 л | 24 литра Нагревательная мембрана | WRAS | |
| MEMB200050 | 35 литров Нагревательная мембрана | 35 литров Нагрев | WRAS |
| MEMB200055 | 50 литров Нагревательная мембрана | 50 литров Нагрев | WRAS |
| MEMB200060 | 80-литровая нагревательная мембрана | 80-литровая нагревательная мембрана | WRAS |
| MEMB200070 | 100-литровая нагревательная мембрана | 100-литровая нагревательная мембрана | WRAS | MEMB200075 | 150 литров Нагревательная мембрана | 150 литров Нагрев | WRAS |
| MEMB200 080 | Нагревательная мембрана на 200, 250 или 300 литров | Нагрев на 200, 250 или 300 литров | WRAS |
| MEMB200090 | Нагревательная мембрана на 400 или 500 литров | Нагрев на 400 или 500 литров | WRAS |
| MEMB200120 9 0042 | 750 литров Питьевая нагревательная мембрана | 750 литров Отопление и питьевая вода | WRAS |
| MEMB200125 | Мембрана для обогрева питьевой воды, 1000 литров | WRAS | |
| MEMB200130 | 1500 или 2000 литров Питьевая нагревательная мембрана | 1500 или 2000 литров для отопления и питья | WRAS |
| MEMB20 0140 | От 3000 до 5000 литров Питьевая нагревательная мембрана | От 3000 до 5000 литров Отопление и питьевая вода | WRAS |
Различные мембранные решения для расширительных баков
Количество просмотров (11748)
Опубликовано в понедельник, 5 марта 2018 г.
CIMM предлагает широкий ассортимент мембранных баков, подходящих для любых целей, а также индивидуальные решения, специализируясь на производстве расширительных баков со сменными мембранами и фиксированными диафрагмами. Всегда изготавливаемые в соответствии с действующими отраслевыми нормами, обе модели мембран, независимо от того, являются ли они взаимозаменяемыми или фиксированными, проверены десятилетиями исследований и разработок и, следовательно, могут использоваться для всех предполагаемых целей.
CIMM, благодаря своему ноу-хау, в полной мере использует характеристики различных типов мембран, зная, как максимизировать эффективность с самого начала — в процессе установки, в зависимости от размера сосудов — до конца, так что они могут всегда работать в оптимальных условиях без особого напряжения. Почти все расширительные баки CIMM, используемые в системах отопления для котлов, представляют собой плоские баки (круглые или прямоугольные) с фиксированной мембраной (или диафрагмой).
Отличные эксплуатационные характеристики в котлах обеспечиваются меньшей площадью диафрагменной мембраны, которая продлевает предварительное давление в сосуде с течением времени. Кроме того, во время рабочих циклов фиксированные мембраны совершают только поступательное движение, а значит, они не подвержены растяжению или уменьшению толщины, что значительно увеличивает их средний срок службы.
Вот преимущества мембраны с фиксированной диафрагмой, используемой в расширительных баках CIMM для систем отопления:
- Отличные характеристики таких продуктов в системах отопления;
- Увеличена максимальная продолжительность предварительной зарядки при высоких температурах;
- Устранение растяжения и утончения толщины резины;
- Увеличенный срок службы мембраны.
CIMM изготавливает резервуары, используемые в санитарных системах, со сменными (или шаровидными) мембранами, поскольку они повышают производительность резервуара и экономят энергию.
Снижая скопление воды внутри расширительного бака, сменная мембрана предотвращает контакт воды с металлическими частями сосуда, устраняя любые коррозионные явления и предотвращая любой риск загрязнения воды и возможного размножения вредных бактерий.
В качестве дополнительной защиты компания CIMM S.p.A. всегда устанавливает на ответный фланец полипропиленовую заглушку, одобренную для бытового использования.
Подводя итог, перечислим преимущества сменных мембран, используемых в расширительных баках CIMM для санитарно-технических систем водоснабжения:
- Повышенная производительность бака;
- Максимальная пропускная способность воды;
- Значительное снижение энергопотребления;
- Легко заменяемый;
- Устранение рисков загрязнения, так как вода никогда не соприкасается с металлическими частями бака;
- Устранение возможной коррозии;
- Покрытие из полипропилена обеспечивает дополнительную защиту от коррозии и окисления;
- Устранение риска загрязнения питьевой воды;
- Увеличенный срок службы мембраны и бака.
