Завоздушивание стояка гвс: Возобновление горячего водоснабжения

Воздух в системе горячего водоснабжения дома и трубах, его удаление и сброс

Трубы водоснабжения созданы для транспортировки воды, поэтому воздуху здесь не место. Тем не менее, воздух попадает в трубы. Почему это происходит и чем опасен воздух в системах водоснабжения частных домов? Можно ли предотвратить его проникновение и как удалить воздух из системы водоснабжения?

Содержание

1. Чем опасен воздух в водопроводе
2. Почему появляется воздух в водопроводе
3. Как избавиться от воздуха в трубах
4. Самодельный воздухонакопитель
5. Автоматические воздухоотводчики

Чем опасен воздух в водопроводе

Почему появляется воздух в водопроводе

в водопроводной воде содержится воздух

Существует две причины появления воздуха в системе водоснабжения дома:

• Снаружи. Через негерметичные соединения воздух попадает в трубы;
• Изнутри. В потоке воды, проходящем по трубам, растворено приблизительно 30 грамм воздуха на 1 тонну воды. Постепенно воздух высвобождается. Чем медленнее течет вода, и чем она горячее, тем процесс идет быстрее. То есть, в системах горячего водоснабжения вероятность появления воздушных пробок выше.

В системах водоснабжения частных домов воздух появляется  по следующим причинам:

• при падении уровня воды воздух может подсасывать через обратный клапан;
• плохо затянуты фитинги с резиновыми уплотнителями;
• в горячих системах водоснабжения наблюдается процесс кавитации: образуется пар, пузырьки воздуха собираются в воде, формируя пустоты или каверны;
• воздух в трубах водоснабжения остался с первого запуска оборудования.

В воздушных пузырях кислорода на 30% больше, чем в атмосферном воздухе. Этим объясняется высокая окисляющая способность воздуха в системах горячего водоснабжения. Пузыри воздуха могут быть различной формы: сферические — мелкие, не больше 1 миллиметра в диаметре, грибовидные, овальные.

В вертикальных трубах пузыри устремляются вверх или распределяются по всему объему. В горизонтальных магистралях они останавливаются в самых высоких точках, где ведут разрушающую работу.

При скорости воды в трубах более 0,5 метра в секунду пузыри двигаются, не задерживаясь. Когда скорость превышает 1 метр в секунду, пузыри разбиваются на очень мелкие пузырьки. Получается подобие эмульсии из воды и воздуха. Пузыри воздуха в системе водоснабжения частного дома начинают разрушаться при скорости движения жидкости от 0,25 метра в секунду. Если она ниже, пробки могут застаиваться в одних местах довольно долго.

Как избавиться от воздуха в трубах

пример установки стравливателя

Если воздух в системе водоснабжения частного дома уже есть, но она не оборудована стравливателями, необходимо:

1. Выключить насосную станцию.
2. Открыть все сливные краны, сбросить воду и воздух из системы водоснабжения. После чего трубы заполняются опять.

Удалить воздух из системы водоснабжения можно раз и навсегда с помощью стравливающих или спускных приборов:

• механических клапанов типа клапана Маевского;
• автоматических воздухоотводчиков;
• шаровых кранов;
• вентилей.

Устройство механического клапана для сброса воздуха из системы водоснабжения таково: цилиндрическая коробочка, сверху закрывается крышкой, снизу резьба для подключения к водопроводу. Посередине крышки заглушка на резьбе. Внутри цилиндра подвешивается пластиковый поплавок в форме шарика. Если в системе горячего водоснабжения нет воздуха, шарик поднимается к отверстию в заглушке и под давлением сети плотно его закрывает. Как только в устройство проникает воздух, шарик отходит и воздух выводится. Через стравливатели воздух может проникнуть в систему, что бывает полезным при ремонте или осмотре сетей и ускоряет слив воды.

Удаляющие воздух устройства устанавливаются в определенных местах системы водоснабжения: в самых верхних оконечностях, на поворотах или изломах. То есть там, где повышена вероятность скопления воздуха.

Самодельный воздухонакопитель

В сельских водопроводах нередко вперемежку с водой течет воздух. Пользоваться таким водопроводом тяжело и неудобно, а автоматика не всегда справляется: если воздуха очень много, вода переливается фонтаном прямо из клапана. Поэтому вместо автоматического стравливателя для сброса воздуха в системе водоснабжения устанавливают воздухонакопитель. Его можно сделать самостоятельно, это бак с отводной трубкой и краном. Диаметр накопителя должен быть в 5 раз больше диаметра водопроводной трубы, тогда он сможет эффективно работать.

Воздухонакопитель устанавливается в самой верхней точке водопровода там, где удобно стравливать воздух вручную. Баки для скопления воздуха широко используются в многоэтажных домах в системах горячего водоснабжения.

Автоматические воздухоотводчики

1 — воздухоотводчик постоянного действия, 2 — переменного действия, 3 — двойного действия.

Устройства для устранения воздуха из водопроводных систем широко представлены на рынке. Поплавковые клапаны это воздухоотводчики постоянного действия. Они защищают работающую систему от скопления воздуха и газов. Когда давление в системе падает до атмосферного, поплавковый клапан впускает воздух в трубы. Чтобы устранить причину появления воздуха в системе водоснабжения дома дополнительно устанавливается обратный клапан. Есть модели воздухоотводчиков, уже оснащенные обратным клапаном.

Воздухоотводчики пускового действия используются для отвода воздуха во время заполнения системы водой или для запуска воздуха при дренажных работах.

Воздухоотводчики комбинированного действия обладают свойствами обоих описанных ранее устройств.

При выборе воздухоотводчика учитывается объем выпускаемого воздуха. Этот показатель можно найти в характеристиках прибора. Не следует подбирать автоматический воздухоотводчик помощнее. Работая вполсилы, он быстрее износится.

Для корректной работы воздухоотводчика важно рабочее давление в водопроводе и качество жидкости. Если плотность ресурса ниже 960 килограммов на кубометр, устанавливают поплавки специальной конструкции.

Виодеоролик о простейшем воздухоотводчике — клапане Маевского:

Воздух в системе водоснабжения — причины появления и методы удаления: tvin270584 — LiveJournal

Трубы водоснабжения созданы для транспортировки воды, поэтому воздуху здесь не место. Тем не менее, воздух попадает в трубы. В статье мастер сантехник расскажет, почему это происходит, чем опасен воздух в системах водоснабжения частных домов, можно ли предотвратить его проникновение и как удалить воздух из системы водоснабжения.

Чем опасен воздух в водопроводе

В водоснабжающих сетях воздушные скопления нарушают постоянство и однородность потока воды, краны постоянно «плюются», ведут себя непредсказуемо.

Воздушные пробки скапливаются в одних и тех же местах и могут вызвать ускоренную коррозию трубопроводов и фитингов. В опасности повороты и изгибы труб, где есть возможность задержаться воздушному пузырю.

Воздух в трубах водоснабжения может спровоцировать гидроудар. Неприятное явление постепенно разрушает трубы, вызывая продольные трещины. Со временем в поврежденном месте труба лопается. Довольно долго владелец может не замечать разрушения, это основная опасность гидроударов.

Поэтому очень важно бороться с образованием воздушных пробок и пузырьков.

Почему появляется воздух в водопроводе

Появление различного количества пузырьков воздуха в потоке воды (прерывание потока воды) называют кавитацией.

Возникновение пузырьков в водоподающих магистралях связано с внутренней физико-химической реакцией или проникновением извне.

В первом случае происходит выход газа из самого водного потока, ведь в 1000 литров воды растворено примерно 30 граммов воздуха. Высвобождение газообразной субстанции происходит быстрее, если жидкость течет медленно, и если она нагрета. Именно по этой причине в трубах горячего водоснабжения пустоты и каверны возникают намного чаще.

Во втором случае в магистральные сети просачивается воздух из внешней среды. Основные причины появления воздуха извне в системе водоснабжения частного дома:

• При снижении уровня жидкости воздух может подсасывать через обратный клапан;
• Плохо обтянуты фитинговые элементы с уплотнительными деталями из резины, происходит разгерметизация на стыках;
• Воздух в водопроводных коммуникациях не удален с первого пуска системы.

В воздушных пузырях кислорода на 30% больше, чем в атмосферном воздухе. Этим объясняется высокая окисляющая способность воздуха в системах водоснабжения.

На вертикальных участках стояков водоснабжения воздушно-газовые включения поднимаются вверх или пребывают во взвешенном виде. В горизонтальных трубопроводах они всегда «прилипают» к стенкам в наивысшей точке, что может создать кондиции для активного ржавления труб

Когда скорость воды начинает превышать ½ м/с, воздушные скопления начинают двигаться вместе с ней. Если жидкость течёт в контуре быстрее 1 м/с, то воздух в системе водоснабжения разрывается на мельчайшие капсулы и создаётся некая эмульсия из газа и жидкости. Практические наблюдения выявили, что минимальная скорость разрушения подобных скоплений в водопроводе около ¼ м/с. При меньшей интенсивности прохождения потока воздушные пробки в состоянии держаться продолжительное время в одних и тех же участках, что нежелательно.

Как избавиться от воздуха в трубах

Для избавления от воздушных скоплений применяют различные приборы спускного/стравливающего характера. Это и автоматические спускники воздуха, и механические клапана (к примеру, «клапан Маевского«), и обычная запорная арматура (вентиля, шаровые краны).

Если воздух в системе водоснабжения частного дома уже есть, но она не оборудована стравливателями, необходимо:

• Выключить насосную станцию.
• Открыть все сливные краны, сбросить воду и воздух из системы водоснабжения.
• После чего трубы заполняются опять.

Устройство клапана для сброса воздуха из системы водоснабжения

Устройства для устранения воздуха из водопроводных систем широко представлены на рынке.

Устройство механического клапана

Ручной (кран Маевского) — заглушка с выкручивающимся клапаном под ключ или отвертку. Чтобы устранить завоздушивание системы горячего водоснабжения, клапан достаточно открутить на пару оборотов, дождаться, пока выходящий из отверстия на кране воздух сменится водой, и завернуть клапан. Иногда стравливать воздух приходится два-три раза по мере того, как вода вытесняет в верхнюю часть контура новые пузыри воздуха.

Устройство автоматического воздушника

Автоматический воздухоотводчик для водоснабжения делает то же самое без участия владельца. При заполнении его камеры воздухом, поплавок, связанный с золотником, опускается — после чего давление воды вытесняет воздушную пробку. Всплывший поплавок герметично закрывает золотник.

При выборе воздухоотводчика учитывается объем выпускаемого воздуха. Этот показатель можно найти в характеристиках прибора. Не следует подбирать автоматический воздухоотводчик помощнее. Работая вполсилы, он быстрее износится.

Установка автоматического воздухоотводчика

Чтобы воздух в системе водоснабжения своевременно выводился, следует грамотно устанавливать сбрасывающие его механизмы по нужным точкам. Их монтируют в верхних точках трубопроводов, на изломах или изгибах, так как именно там и скапливается воздушно-газовая смесь.

Для монтажа воздухоотводчика вам понадобится:

• Фум-лента;
• Рожковый гаечный ключ соответствующего диаметра;
• Тройник с соответствующей резьбой.

Врезать воздухоотводчик прямо в трубу мы не рекомендуем. В таком случае при поломке придется вырезать его, что сопряжено с неудобствами. Для установки лучше использовать тройник.

При монтаже вам необходимо вырезать нужный по длине кусок трубы. После этого закрепить в нем тройник с резьбой. После того как фитинг установлен, остается установить воздухоотводчик.

Ремонт автоматического воздухоотводчика

Существуют несколько причин, по которым автоматический воздухоотводчик может сломаться. Вот они:

• Прохудился поплавок. Если это случилось – остается только менять устройство.
• Забилось входное отверстие. Решение проблемы – демонтаж воздухоотводчика и прочистка.
• Забился игольчатый (выходной) клапан. Решение – прочистить клапан снаружи тонкой металлической проволокой.

Вообще, стоимость автоматического воздухоотводчика не так велика, чтобы на нем экономить. В любом сантехническом магазине вам предложат на выбор несколько вариантов для разного бюджета.

Видео

В сюжете — Поиск и решения проблемы воздуха в системе водоснабжения загородного (частного) дома

В сюжете — Воздух в системе водоснабжения ГВС

В продолжение темы посмотрите также наш обзор Удаление воздушной пробки из системы отопления — как правильно спустить воздух из радиаторов

Источник

https://santekhnik-moskva. blogspot.com/2021/12/Vozdukh-v-sisteme-vodosnabzheniya.html

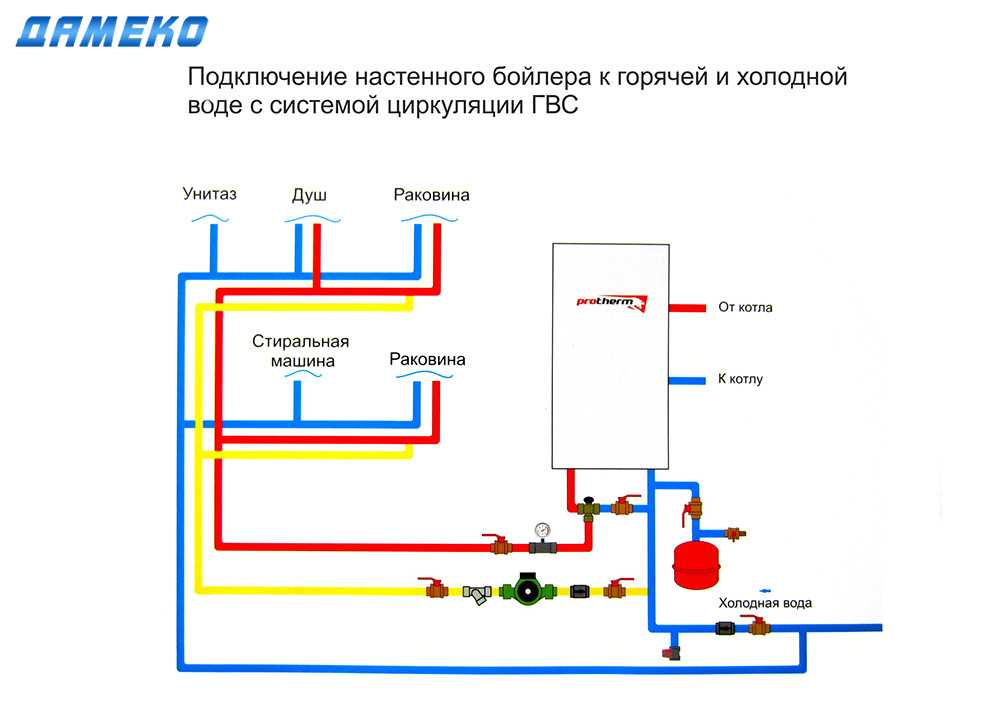

Балансировочные системы с несколькими стояками —

Чад Эдмондсон

Вам когда-нибудь приходилось ждать 2–3 минуты (или дольше), пока горячая вода поступит в душ в гостиничном номере? Если вы немного разбираетесь в дизайне сантехники, вы можете предположить, что вам не повезло выбрать отель без системы рециркуляции. Но есть вероятность, что в отеле в есть система рециркуляции, просто она не сбалансирована должным образом. И вы, , счастливый гость отеля, стоящий в конце очереди за горячей водой.

Почему это происходит? Потому что вода всегда идет по пути наименьшего сопротивления! Таким образом, если в системе рециркуляции отсутствуют какие-либо ручные или автоматические устройства балансировки потока (ограничители потока), горячая вода всегда будет сначала обслуживать ближайшие контуры и / или, если в отеле более одной обратной линии, участок с самой короткой обраткой. линия.

Автоматические клапаны управления потоком или ручная балансировка с помощью регуляторов цепей выравнивают сопротивление всех этих цепей, поэтому никто не останется без внимания, независимо от времени суток и нагрузки. Если есть такая возможность, мы всегда рекомендуем автоматические устройства регулирования расхода для систем с несколькими стояками. Эти клапаны поставляются с завода уже настроенными для заданного расхода. Вы устанавливаете их и забываете о них.

Независимо от выбранного вами метода балансировки, вот несколько моментов, о которых следует помнить, когда речь идет о системе с несколькими стояками:

Только устройства LEAD FREE соответствуют коду. Это требование, вытекающее из Закона Ассамблеи штата Калифорния от 1953 года и являющееся частью стандарта NSF-61, применяется к любой трубе, сантехническому фитингу или приспособлению, используемому для раздачи воды для потребления человеком. По состоянию на 1 января 2010 г. термин «бессвинцовый» в данном случае относится к средневзвешенному содержанию свинца на смоченной поверхности этих устройств, которое должно быть не более 0,25%. Задатчики цепи, ограничители расхода и т. д. должны быть бессвинцовыми!

Возможно, вам потребуется увеличить мощность циркуляционного насоса.  При балансировке нескольких контуров вам может потребоваться немного увеличить мощность рециркуляционного насоса, чтобы достичь минимального расхода, необходимого для любых используемых автоматических устройств управления потоком. Обычно для работы этих клапанов требуется перепад давления не менее 2 фунтов на квадратный дюйм.

Рассмотрите возможность использования ¾-дюймовой трубы вместо ½-дюймовой. Хотя ваши расчеты размера трубы могут указывать на то, что вы можете использовать ½-дюймовую трубу, небольшое увеличение размера приближает вас к сбалансированной системе. Это связано с тем, что он помогает сбалансировать перепад давления между различными контурами.

Ручная балансировка может потребовать некоторого прикосновения. Когда это возможно, JMP всегда рекомендует автоматические устройства балансировки потока. Однако, когда необходимо использовать ручную балансировку, многие используют ручной метод балансировки. Это означает физическое прикосновение к каждому стояку при запуске, начиная с самого дальнего стояка, и настройку каждого контура до тех пор, пока труба не станет теплой. Как только вы узнаете, что у вас есть горячая вода на последнем стояке, вы повторяете процесс, касаясь всех оставшихся стояков и регулируя параметры контура, пока все трубы в системе не станут теплыми.

Это особенно полезно в системах с низким расходом с ½-дюймовыми регуляторами контура. Помните, чтобы прочитать схему настройки, вы должны сначала измерить перепад давления между входом и выходом; однако это значение может быть настолько незначительным, что на самом деле не является полезной точкой отсчета для настройки устройства. Сенсорный метод надежен.

При расчете потерь напора можно не учитывать вертикальный подъем.  При определении потери напора в отдельных контурах, которые включают как одноэтажное, так и многоэтажное обслуживание, помните, что вертикальные подъемы не нужно учитывать, поскольку эта потеря напора восстанавливается по мере того, как рециркуляционная вода возвращается под действием силы тяжести. Таким образом, несмотря на то, что в многоэтажном крыле отеля, показанном на рис. 1, имеется обслуживание «в гору», одноэтажное крыло фактически имеет более высокие потери напора. В конце этой цепи потери на трение больше, чем в конце многоэтажной цепи. В конечном итоге все сводится к падению давления на каждом участке рециркуляционного трубопровода.

Рисунок 1

подключение к стояку своими руками

Устройство для сушки предметов гигиены и отвода лишней влаги в ванной простое как в устройстве, так и в установке. Для того чтобы осуществить его монтаж, не нужны фундаментальные знания в области строительства инженерных коммуникаций.

Однако следует четко знать, как подключить полотенцесушитель. Ведь результат собственных усилий или работы нанятых сантехников должен радовать долгие годы, согласны?

В представленной нами статье подробно рассмотрены все варианты установки ПС и возможные осложнения при его подключении. Проверенная и систематизированная информация станет надежным подспорьем для домашних мастеров, желающих выполнить работу самостоятельно, либо стремящихся контролировать действия рабочих.

Мы подробно описали специфику подключения важного прибора в санузлах в санузлах старой и новой планировки. Не оставили без внимания и проблемы владельцев частных домов. Предложенная нами информация проверена на практике, подкреплена наглядными материалами и видео-инструкциями.

Содержание статьи:

• Особенности монтажа полотенцесушителя
• Подключение ПС к ГВС или центральному отоплению
  • Установка полотенцесушителя в стояк
  • Самостоятельный монтаж простой конфигурации ПС
  • Технология работы с моделью лестницы
  • Врезка ПС в систему централизованного отопления
• Подключение полотенцесушителя в загородном доме
• Распространенные ошибки самостоятельных мастеров
• Выводы и полезное видео по теме

Специфика установки полотенцесушителя

Общие положения любого вида полотенцесушителя остаются неизменными: вода подается с одного конца, а отток происходит с другого. Монтаж ПС требует обязательного учета моментов, диктуемых особенностями монтажа.

При подключении к системе горячего водоснабжения или центрального отопления становится частью трубопровода. Если врезка неправильная, то возникающие проблемы будут касаться не только отдельной квартиры, но и всех остальных, расположенных по этому стояку.

Полотенцесушитель подключается к централизованным и автономным системам отопления или горячего водоснабжения, подвешивается на стену и/или устанавливается на пол

Во избежание электролитической коррозии рекомендуется использовать детали из того же материала. Исключение это пластиковые трубы, к ним подойдет сантехника из любого материала.

Для нашей водопроводной системы лучше выпускаться отечественными производителями и соответствовать нормативным документам. С импортными моделями следует быть осторожными – большинство из них рассчитано на другие стандарты.

В модельном ряду полотенцесушителей есть поворотные варианты, соединения которых снабжены подвижными механизмами с уплотнительными сальниками. Модели, допускающие нагрузку до 5 кг

Полотенцесушитель, имеющий форму лестницы, соединяется с трубопроводом несколькими способами – вертикальным, диагональным, боковым. Главное, соблюдать межосевое расстояние в 50 см.

При вставке в существующую систему необходимо учитывать ее параметры. Расстояние от стояка до вновь устанавливаемого агрегата не должно превышать 200 см, иначе не избежать значительных теплопотерь.

Идеально, когда трубная система и полотенцесушитель совпадают по диаметру, если же отличаются, то подключение осуществляется через переходники.

Трубы устройства могут быть больше в диаметре, чем трубы существующей схемы, но ни в коем случае не меньше. Это позволит не создавать избыточного гидравлического давления и обеспечит нормальную циркуляцию теплоносителя в системе.

Подборка фотографий ознакомит Вас с особенностями подключения ПС к системам ГВС:

Галерея изображений

Фотография

Специфика нагретых полотенц , легко снимается, для соединения со стояком необходимо использовать разъемные муфты с внутренней резьбой типа американской. Необходимо стремиться к уменьшению количества переходников, т. к. в местах их расположения могут возникать протечки.

Стыки следует герметизировать специальными составами или наматывать, и экономить на этом не стоит. Обычные метрические резьбы уплотняют обмотку из льна. Коническую резьбу лучше всего герметизировать с помощью ленты ФУМ. Скручивание должно осуществляться с чуть ощутимым тугой посадкой, чрезмерные усилия недопустимы.

Подбирая краны и штуцеры, поинтересуйтесь их электрохимической совместимостью, чтобы не случилось, что при соприкосновении они создадут гальваническую пару. Этим свойством обладает комбинация стали и латуни. Коррозия происходит быстро и узел приходит в негодность.

Использование переходника под названием американка позволяет фиксировать конструкцию при несоответствии диаметров кранов и труб в системе

Если сантехнический прибор является частью стояка, то на него нельзя устанавливать запорные устройства . Чтобы можно было отключать полотенцесушитель без перекрытия всего стояка, необходимо включить в систему байпас – перемычку, соединяющую ответвления от стояка в сторону устройства.

Шаровые краны устанавливаются после этой перемычки. Когда соединительные трубы врезаны в стояк, он сам выполняет роль байпаса.

Для того, чтобы устройство можно было демонтировать для ремонта без отключения системы и слива воды из него, в схему установки полотенцесушителя лучше включить байпас

Подключение ПС к ГВС или центральному отоплению

Подключение полотенцесушитель к стоякам центральных сетей может быть выполнен по-разному.

Тактика работы зависит от модификации катушки:

1. Соединение верхнее . Вода течет сверху, а обратка расположена снизу.
2. Нижнее соединение . Теплоноситель входит с одной стороны, а выводится с другой.
3. По диагонали . Подойдите сверху, коснитесь снизу с противоположной стороны.
4. В нижней части устройства по центру .

Вне зависимости от того, куда подключается ПС — к системе ПБР или к стояку ЦО, применяются аналогичные схемы.

На фото основные этапы монтажа полотенцесушителя. Его можно использовать как наглядную инструкцию при выполнении работ своими руками (+)

Установка полотенцесушителя в стояк

Для встраивания полотенцесушителя в санузле, расположенном в квартире многоэтажного дома, необходимо отключить горячую воду в стояке. Задача облегчается, если агрегат можно демонтировать, просто открутив гайки, соединяющие его с общей трубой. Главное, чтобы соединительные патрубки нового устройства имели аналогичные размеры.

Фотогалерея

Фото

Полотенцесушители радиаторные предназначены для обогрева гигиенических помещений площадью более 5 м²

Для радиаторных полотенцесушителей, предназначенных для подключения к отоплению, область применения ограничена исключительно отопительными контурами.

Оба типа полотенцесушителей, как для горячего водоснабжения, так и для отопления, могут быть установлены либо там, где проходят стояки, либо в смежном помещении

При установке в смежном помещении втулки устанавливаются в отверстия, выполненные в стенка для труб, облегчающая будущие работы по замене и ремонту.

Полотенцесушитель в ванной

Прибор находится рядом с подающим и обратным стояками

Примыкание Месторасположение

Установка гильз для подводки трубы

Когда прибор старого образца приварен к стояку, его сложнее отсоединить. Лучшее решение – при подключении полотенцесушителя своими руками – частично или полностью. Второй вариант предпочтительнее. Куски старых труб, оставленные в потолках, представляют собой потенциальную угрозу.

Стояк вместе со старым блоком нарезается болгаркой, затем сверху и снизу нарезается трубная резьба соседей, подключается новый стояк и выносится в свое помещение.

Предпочтительно использование стали того же диаметра. Они дешевле, легче, не подвержены коррозии, устойчивы к высоким температурам, долговечны.

Для герметизации резьбовых сборно-разборных соединений полотенцесушителей, как и других видов сантехнических и отопительных приборов, лучше использовать прочные натуральные варианты: лен сантехнический и резьбу из него

Большой выбор фитингов для труб ППС, которые привариваются в стояк зайти на резьбу и подключить полотенцесушитель.

Для пайки. Многие устраивают коробку, чтобы спрятать за ней проводку, не меняя схемы подключения.

Установка своими руками ПС простая комплектация

Осушитель собирается, запорная арматура монтируется на подводку с помощью разъемных соединений, затем примеряется на заранее размеченном месте на стене, проверяется горизонтальность и вертикальность , скобы для крепежа ПС закреплены.

Перед установкой полотенцесушителя тщательно продумайте все моменты: определите место для него, изучите схему установки, начертите примерный эскиз (+)

Подключение выполняется по следующей технологии:

1. Установить байпас с помощью труб или тройников. В местах его подключения к устройству устанавливается по одному вентилю.
2. Закрепите полотенцесушитель с помощью скоб или другого крепежа.
3. Подсоедините устройство к клапанам , используя втулки или фитинговые соединения.
4. Медленно откройте краны и наполните устройство водой.

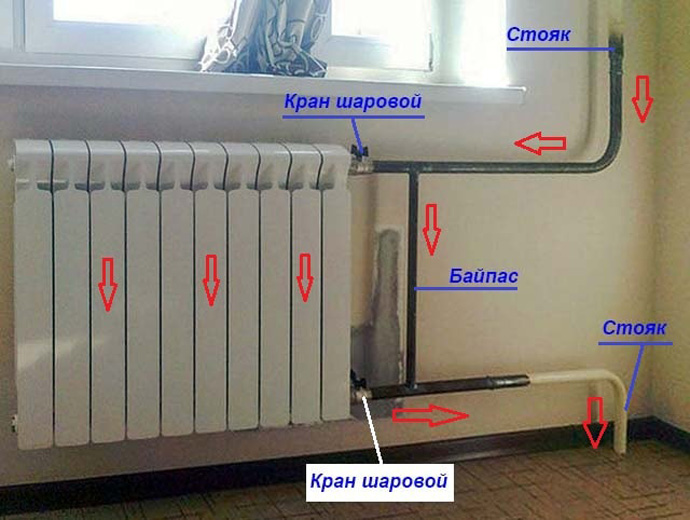

Байпас в этой схеме выполняет важную функцию – обеспечивает одинаковую температуру подаваемого теплоносителя во всех квартирах, расположенных по стояку. Шаровые краны позволяют по желанию отключать устройство или даже полностью его снимать, поддерживая заданную температуру.

Байпас является важным компонентом схемы подключения PS. Необходимо предусмотреть его установку на самом начальном этапе монтажа (+)

Многие, стремясь оптимизировать циркуляцию теплоносителя через осушитель, делают его смещенным или выбирают трубу диаметром на порядок меньше ведущей . Профессионалы считают такой подход неоправданным. В устройстве простой конфигурации хорошая циркуляция наблюдается и при прямом байпасе.

Это явление можно объяснить с помощью законов физики: охлаждающая жидкость в полотенцесушителе имеет больший удельный вес по сравнению с более горячим теплоносителем, поэтому устремляется вниз.

По аналогии со схемами подключения к сети ГВС врезка в контур отопления выполняется с байпасом или без него. Использование перекрывающего поток крана зависит от того, установлен ли полотенцесушитель в многоэтажном или частном доме (+)

В результате охлаждаемая жидкость выталкивается в центральную трубу снизу агрегата. Жидкость с более высокой температурой из стояка поступает на верхний полотенцесушитель, и цикл повторяется. Охлажденная вода здесь действует как вечный двигатель.

Некоторые советуют устанавливать запорные вентили на байпасе, чтобы перекрыть поток воды. Но это противоречит правилу, согласно которому в многоэтажном доме ни один собственник квартиры не должен иметь возможности самостоятельно перекрыть центральный стояк и лишить всех горячей воды.

Другое дело частный дом, здесь хозяин может ставить кран куда хочет, но если система правильно сбалансирована и есть термостатические устройства, то на перемычку кран ставить не надо.

Не слишком эстетично открытый трубопровод можно спрятать:

Галерея изображений

Фото

С внедрением пластиковых труб в сантехнику появилась возможность скрыть трубы, соединяющие полотенцесушитель со стояком

Отлично, если трубы можно разместить в нише и закрыть фальшстеной, маскируя проводку, но не препятствуя ремонту и замене при необходимости устройство, профиль которого крепится непосредственно к стене

Если в ванной достаточно свободного места, узлы подключения к стояку и сам стояк следует скрыть за коробом

Вариант скрытой прокладки

Подводка ниши

Гипсокартонная малярная панель

Стояк и трубная конструкция

Заглушка выключен арматура перед подстанцией нужна для того, чтобы контролировать ее работу. Для этой цели подходят как шаровые, так и 2-позиционные, многооборотные версии. Для устранения воздушных пробок они малопригодны.

Пока изделия новые, это можно сделать, ослабив гайки, но из-за этого уплотнения быстро приходят в негодность. Если на кранах если есть резьба, а на трубах ее нет, то ее надо либо срезать, либо приварить подходящий штуцер.

Установить в новостройке полотенцесушитель Система отопления проще, но тепло будет только в отопительный сезон. Установка в СГВ более эффективна.

Технология работы с моделью лестницы

На естественной циркуляции также могут работать схемы соединения. полотенцесушитель «Лесенка» к стояку, при этом наиболее часто используемые, хорошо зарекомендовавшие себя, соединения – боковые или диагональные.

Для этих схем не играют роли ни направление потока теплоносителя в стояке, ни скорость циркуляции теплоносителя; системы проветривания на случай отключения подачи воды.

Полотенцесушитель «Лестница» отличается высокой теплоотдачей и украшает помещение. Имея небольшой опыт, можно установить самостоятельно (+)

Последовательность подключения такая же, как и в случае простой конфигурации PS.

Для работы схемы необходимо учитывать некоторые особенности:

1. Над стояком, расположенным вверху ПС или выше его верхней точки, а нижележащий — на уровне или ниже нижней точки.
2. Соблюдайте строго горизонтальность подводящих труб или делайте уклон 5-10 мм по всей длине. При несоблюдении этого условия могут возникнуть воздушные пробки. Если вы выбрали нижнюю подачу, то использование трубы меньшего диаметра для бойпаста недопустимо.
3. Выбирайте трубы диаметром не менее 25 мм если они полипропиленовые, не менее ¾ дюйма — стальные, краны шаровые 3/4″ При меньших диаметрах будет наблюдаться неравномерный нагрев — сверху горячее, снизу холоднее.
4. Поместите пластиковые трубы в изоляцию , если вы планируете их замуровать.

Если вы установили зауженный байпас или сместили его, то естественная циркуляция будет работать в связке с принудительной циркуляцией. У этой схемы есть существенный минус: полная неработоспособность при нижнем подключении, допустим только верхний вариант.

Есть и положительные моменты: при верхней подаче работает стабильно, не задувает, полотенцесушитель можно убрать со стояка на произвольное расстояние.

Схемы бокового и диагонального подключения ПС примерно равны по эффективности (+)

Если вы решили сделать нижнее подключение, то будьте готовы к тому, что этот способ менее эффективен, но и у него есть некоторые преимущества: направление водопровод в центральном стояке значения не имеет, появляется возможность спрятать трубы под ванну.

Основной минус — обязательное наличие крана Маевского для выпуска воздуха. Обязательным условием работоспособности схемы является нижнее ответвительное устройство ниже корпуса ПС.

При желании нижнее подключение можно переделать в сторону. Для этого на входной и выходной патрубки монтируются уголки 90°. Рабочее сечение переходников не должно отличаться от диаметра труб в меньшую сторону, иначе будет нарушена работоспособность системы. Обратная модернизация — переделка бокового соединения на нижнее невозможна.

Если все трубы заделаны в стену, можно установить ПС с боковым подключением. Такая конструкция выглядит эстетично (+)

Врезка ПС в систему централизованного отопления

Если вы хотите завершить установку полотенцесушителя зимой, вряд ли что-то получится из этой затеи. В этом случае придется останавливать отопление и удалять теплоноситель из системы, так что придется ждать до лета.

Но и тогда работа осложняется тем, что систему отопления необходимо опорожнить, а ее подпитку перекрыть. Для всего этого вам необходимо заручиться разрешением службы ЖКХ.

Летом сложно провести проверку работоспособности ПС. Дефекты в виде неплотностей в местах сварных швов и резьбовых соединений проявятся только после подключения обогрева. Этот факт еще раз свидетельствует в пользу обязательной установки кранов после .

Подключение полотенцесушителя в загородном доме

Условия частного дома более благоприятны для установки сушилки. С автономной системой подачи вода чище. Можно купить импортный ПС, боящийся скопления осадка.

Обычно в таком доме под ванну отводят достаточно большое помещение, что расширяет границы выбора агрегата по размеру и форме. А для работы по подключению не нужно разрешение соседей.

Вне зависимости от того, куда вы собираетесь подключать полотенцесушитель — в систему отопления или в систему ГВС без врезки прибора в трубы не обойтись

Сама схема подключения аналогична применяемой в жилой дом. Необходимо помнить, что устройство следует подключать только по направлению потока воды. При длине подводки до 50 см трубы расположите горизонтально, при большей сделайте уклон по всей длине.

Соблюдайте расстояние между стеной и водопроводной трубой. При диаметре трубопровода 4-5 см выбирается расстояние от 5 до 5,5 см. При диаметре менее 2,3 см этот зазор уменьшается до 3,5 см.

Учитывая температурные деформации, которым подвержены горячие трубы, фиксация ПС на опорах сваркой невозможна, крепление должно быть свободным.

Распространенные ошибки самостоятельных мастеров

При расположении нижнего отвода выше конечной точки ПС при боковом или нижнем присоединении между дном устройства и местом присоединения нижнего отвода образуется застойная зона.

Это следствие того, что остывшая жидкость, опустившись вниз, не может попасть в стояк из-за давления на него столба горячей воды с меньшим удельным весом. Пока допустимый перепад высот между нижним краном и нижним полотенцесушителем не превышен, устройство работает, а после — циркуляция в нем прекращается.

Циркуляция также прекратится, если верхняя трубка образует колено. Только боковая панель может заставить работать такую ​​схему, чтобы периодически стравливать скопившийся воздух. Иногда в верхней трубе делают петлю, укладывая ее за обшивку потолка, а нижнюю трубу замуровывают в пол.

Наверху будет скапливаться воздух, а охлажденная вода в агрегате будет перекрываться в нижнем контуре, расположенном в полу. Движение теплоносителя полностью прекратится.
