Заземление линейное: Переносное заземление линейное для ВЛ до 1 кВ (ЗПЛ-1, ПЗУ-1) купить, цена и наличие на сайте Электрик-Мастер

110-3/3-70 — заземление переносное линейное трехфазное

Главная \ Контрольно-измерительные приборы и Автоматика \ Заземления переносные \ ЗПЛ-110-3/3-70 — заземление переносное линейное трехфазное

Описание заземления переносного линейного ЗПЛ-110:

Заземление переносное для воздушных линий ЗПЛ-110 предназначено для защиты работающих на отключенных участках воздушных линий напряжением от 0,4 кВ до 110 кВ в случае ошибочной подачи напряжения на этот участок или появления на нем наведенного напряжения. Поставляется ЗПЛ-110 с проводом сечением 25, 35, 50, 70, 95 мм² в прозрачной пластиковой оболочке с заземляющим спуском и без заземляющего спуска, с несъемными штангами.

Крепление провода к зажимам осуществляется посредством луженых медных наконечников или гильз. Для исключения излома провода он дополнительно укреплен защитной полиэтиленовой трубкой. По требованию заказчика заземление ЗПЛ-110 может комплектоваться заземляющими спусками сечением 35, 50, 70 и 95 кв. мм, могжет быть выполненным в однофазном исполнении или с дополнительным количеством фаз, а также с удлиненными штангами (не менее установленной стандартом длинны штанги на данный класс напряжения), штанги могут покрываться порошоковой краской и термоусаживаемой трубкой. Фазные зажимы могут быть оборудованы карданами для удобства работы в трех плоскостях.

Технические характеристики заземления переносного линейного трехфазного ЗПЛ-110-3/3-70:

•
  Описание

Описание заземления переносного линейного ЗПЛ-110:

Заземление переносное для воздушных линий ЗПЛ-110 предназначено для защиты работающих на отключенных участках воздушных линий напряжением от 0,4 кВ до 110 кВ в случае ошибочной подачи напряжения на этот участок или появления на нем наведенного напряжения. Поставляется ЗПЛ-110 с проводом сечением 25, 35, 50, 70, 95 мм² в прозрачной пластиковой оболочке с заземляющим спуском и без заземляющего спуска, с несъемными штангами.

Крепление провода к зажимам осуществляется посредством луженых медных наконечников или гильз. Для исключения излома провода он дополнительно укреплен защитной полиэтиленовой трубкой. По требованию заказчика заземление ЗПЛ-110 может комплектоваться заземляющими спусками сечением 35, 50, 70 и 95 кв. мм, могжет быть выполненным в однофазном исполнении или с дополнительным количеством фаз, а также с удлиненными штангами (не менее установленной стандартом длинны штанги на данный класс напряжения), штанги могут покрываться порошоковой краской и термоусаживаемой трубкой. Фазные зажимы могут быть оборудованы карданами для удобства работы в трех плоскостях.

Технические характеристики заземления переносного линейного трехфазного ЗПЛ-110-3/3-70:

Назад

ОСТАВИТЬ ЗАЯВКУ

Заземление переносное для экстренного отключения ВЛ ЗНЛ-10С

8(800)302-61-74

или

• Описание
• Характеристики
• Доставка
• Похожие приборы
• Документация

Заземление переносное для экстренного отключения ВЛ ЗНЛ-10С предназначено для экстренного отключения воздушных линий электропередачи напряжением от 0,4 до 10 кВ включительно с помощью наброса на провода гибкого неизолированного провода, а также создания короткого замыкания между проводами ВЛ, заземляющим проводником, который соединен с землей. Климатическое исполнение У1 с категорией 1 по ГОСТу 15150 -69.

Комплект поставки

• Заземление переносное для экстренного отключения ВЛ ЗНЛ-10С;
• паспорт;
• чехол.

Устройство и состав заземления

Заземление представляет собой конструкцию, которая состоит из метательного приспособления в виде гранаты с изолирующим фалом, закорачивающим медным гибким проводом, фиксирующим зацепом, обеспечивающим надежное соединение проводов ВЛ в пучок и их удержания в момент прохождения тока КЗ и медным гибким спуском в полимерной оболочке, соединенным с заземляющим штырем.

Технические характеристики

Наименование	Значения
Номинальное напряжение электроустановок, кВ	от 0,4 до 10 вкл.
Сечение проводников основной жилы закорачивающ. провода, мм2	25
Сечение закорачивающего провода, мм2	35
Общее сечение жилы закорачивающ. провода, мм2	35
Длина закорачивающего провода, м	1,7 (3)
Сечение заземляющего провода, мм2	25
Длина заземляющего провода, м	15
Максимально допустимый ток КЗ в течение 0,5 с, кА	10
Диаметр изолирующего фала, мм	5
Длина изолирующего фала, м	20
Длина заземляющего штыря, мм	1000
Диаметр заземляющего штыря, мм	20
Масса, кг	11

Доставка прибора Заземление накидное линейное ЗНЛ-10С по России осуществляется ТК:

• Деловые Линии;
• ПЭК;
• ЖелДорЭкспедиция;
• КИТ

Сроки доставки

Сроки доставки в Москву — от 7-45 дней

Стоимость доставки

• Стоимость доставки до терминала транспортной компании — бесплатно
• Отгрузка товаров с раздела «Склад» — в течении суток после оплаты счета
• Возможна адрессная доставка по городу Москва (оговаривается и просчитывается индивидуально)

Измеритель сопротивления заземления М416

Измеритель сопротивления заземления Ф4103

Сигнализатор заземления индивидуальный СЗИУ

Сигнализаторы заземления С33

Сигнализатор заземления индивидуальный цифровой универсальный СЗИ-ЦУ

Заземлитель ЗРО

Заземлитель ЗППА

Держатель шин заземления К188

В чем разница между PE и FG?

Правильное заземление электрических устройств необходимо по разным причинам, но зачем мы это делаем?

Моим первым неудачным опытом с электричеством был удар током от розетки переменного тока. Я помню, как мое тело вибрировало около секунды. Излишне говорить, что я держался подальше от электричества до тех пор, пока мне не пришлось подключать продукты, чтобы смоделировать сценарии реальных клиентов в полевых условиях. Именно тогда я узнал, насколько важно заземление на самом деле.

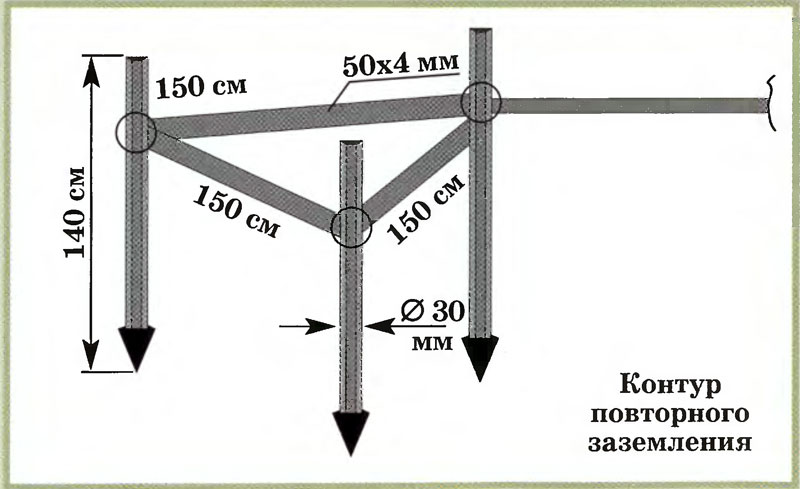

Почему заземление?

• Предотвращение повреждений или травм
• Защита от электрической перегрузки
• Стабилизировать уровни напряжения

Надлежащее заземление может предотвратить поражение электрическим током людей, работающих с электричеством. Электричество всегда проходит самый простой путь от напряжения к земле.

Приведенный ниже пример стиральной машины иллюстрирует концепцию пути прохождения тока в незаземленном приборе по сравнению с заземленным.

Когда устройство не заземлено, ток утечки, генерируемый внутри устройства, становится потенциалом, который просто ищет путь к земле. Как только человек прикасается к прибору и имеет свободный путь к земле, он становится заземляющим проводом, и ток проходит через тело человека, а затем к земле. Я не знаю, можете ли вы сказать, но у нее нет счастливого лица.

Когда прибор заземлен, ток утечки теперь имеет менее устойчивый путь к земле, чем тело человека, поэтому ток утечки проходит через тело человека и проходит через заземляющий провод в вилке переменного тока, у которого есть собственный путь к земле. . Теперь у нее счастливое лицо.

Зачем нужно заземлять двигатели?

Во-первых, практически для всех электродвигателей требуется заземление. Национальный электротехнический кодекс (NEC), раздел 430-L, определяет условия заземления двигателя.

Электрический ток проходит через обмотки двигателя, которые обычно изолированы от других частей двигателя. Потенциально опасная ситуация возникает при выходе из строя изоляции. В этот момент корпус двигателя может стать проводником при том же входном напряжении двигателя. Любой, кто прикоснется к раме двигателя и заземленной поверхности, может получить травму или что-то похуже. Как только двигатель заземлен, избыточное напряжение будет иметь безопасный путь к земле.

Если клемма PE двигателя не заземлена, может произойти поражение электрическим током или, что еще хуже, поражение электрическим током. Сила тока всего от 0,1 до 0,2 ампера потенциально может убить человека.

Опасность переменного тока сильно зависит от его частоты, в то время как постоянный ток становится более опасным по мере увеличения уровней напряжения и тока. Вот таблица от OSHA, которая описывает потенциальный ущерб.

Что означают «PE» и «FG»?

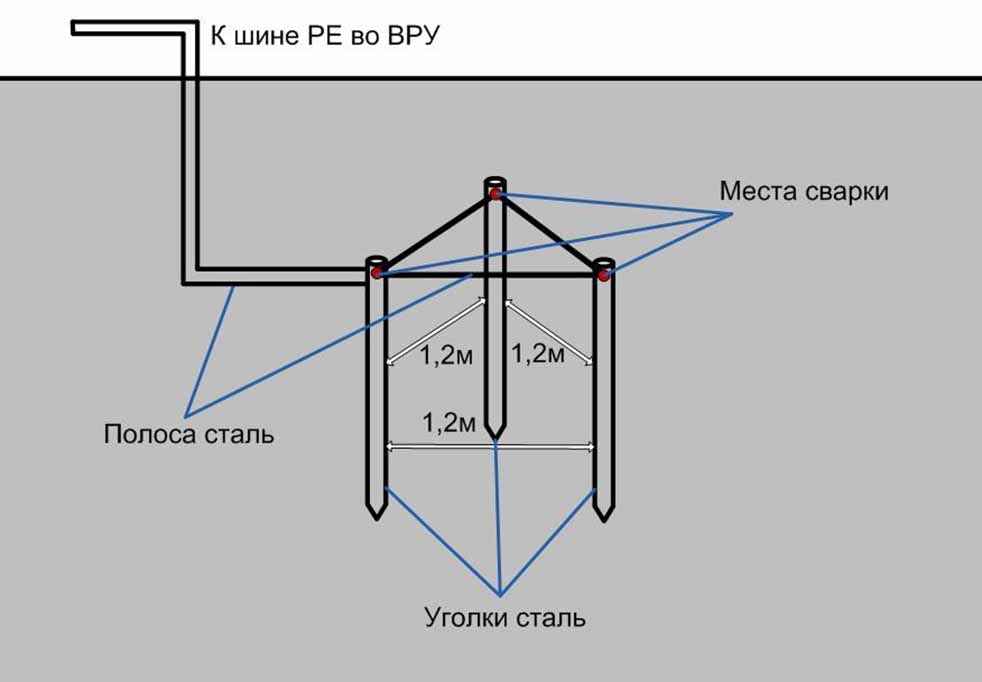

PE — защитное заземление

В Великобритании это называется «заземление». В США мы называем это «заземлением». Они означают один и тот же электрический потенциал 0 В. Назначение PE — защита от поражения электрическим током и возгорания из-за тока утечки.

Если раньше заземление двигателя осуществлялось с помощью одного из четырех болтов или винтов, то теперь для упрощения реализации предлагаются специальные винтовые клеммы.

FG — Заземление рамы

Это также известно как «заземление шасси». Целью FG является защита от электрических помех, которые могут искажать сигналы и вызывать неисправности.

Примеры клемм защитного заземления

Клемма защитного заземления может быть винтовой клеммой двигателя или винтовой клеммой привода. И двигатель, и драйвер должны быть заземлены.

Примеры: клеммы защитного заземления

На приведенном ниже примере установки и схемы подключения двигателя и драйвера показано, где заземление PE необходимо в конфигурации системы шагового двигателя.

Для мер против электрических помех, включая заземление FG, мы предоставляем следующую информацию в наших руководствах.

Инструкции по заземлению конкретного изделия Oriental Motor см. в руководствах по эксплуатации или обратитесь за помощью к нашим инженерам службы технической поддержки. Самый простой способ найти руководство по эксплуатации продукта — выполнить поиск по номеру детали. Нужна помощь? Свяжитесь с нами по телефону, электронной почте или в чате.

Подпишитесь, чтобы получать уведомления о новых сообщениях.

Темы:

двигатели переменного тока,

Шаговые двигатели,

Гибридное управление Alphastep,

Линейные и поворотные приводы,

BLDC двигатели,

Серводвигатели,

Вентиляторы охлаждения,

Основы управления движением

Усилители с заземленной сетью

Усилители с заземленной сетью

См. также: Настроенные системы ввода

С тех пор, как я начал заниматься радиолюбительством, я конструировал усилители мощности ВЧ.
50 лет назад все мои первые передатчики и приемники были самодельными. Мой первый
реальные проекты были в лаборатории электроники технического колледжа в конце 60-х,
где в качестве лабораторного проекта, связанного с инженерными курсами, я разработал сетку
управляемый нейтрализованный 7094
этап ПА. 7094 был довольно большой трубкой для меня тогда, и
было интересно узнать, как использовать информацию в таблицах данных для расчета
и оценить стоимость компонентов.

За прошедшие годы, особенно в связи с недавним снижением качества электронных ламп,
Я пришел к твердому убеждению, что единственное место для подключения сети в заземленном
сеточный усилитель непосредственно на землю!

Сетка не только защищает вход от прямой радиочастотной обратной связи с анода,
это также хороший экран для предотвращения или минимизации анодного напряжения, которое может
появляются на катоде во время ламповых дуг. Плавающая сетка над землей — это плохо
для ВЧ и плохо для защиты от дуги.

Единственное, что препятствует полному анодному напряжению
появление на катоде 3-500З – это земля на управляющей сетке.

Заземление сети управления также является наиболее важным соединением для
стабильность. Соединение сети с землей всегда должно быть максимально широким и коротким.
возможно, и используйте как можно больше булавок.

Одним из показателей хорошего дизайна и/или знающего дизайнера является то, насколько хорошо
сетка заземлена.

Заземленные сетевые усилители

Усилитель с входом между катодом и сеткой и
выход между анодом и сеткой называется усилителем с заземленной сеткой. Это
верно, даже если усилитель не имеет непосредственно заземленной сетки.

Эталонная точка радиочастотной сетки, которая является заземлением шасси, является общей
эталон как для входной, так и для выходной мощности.

См. сетку
резонанс

Измерения мощности и эффективности усилителя с заземленной сетью

Входная и выходная цепи усилителя с заземленной сеткой
соединены последовательно через трубку. Пластинчатый ток является общим для обоих
катода и анода, а только постоянного напряжения на пластине нет.

Раньше, когда мы измеряли мощность как входную мощность пластины, а не РЧ
выходная мощность, у FCC даже было правило, похожее на это. FCC разыскивает водителя
входная мощность пластины должна быть включена как полная часть входной мощности пластины усилителя мощности
власть. Таким образом, киловаттные усилители с заземленной сеткой, такие как Heathkit SB220, когда
управляемые 100-ваттными возбудителями, могли работать только 900 Вт на входе, если оператор
хотел соблюдать правила FCC.

Вероятно, основано больше на консерватизме FCC, чем на реальной работе,
несколько широко признанных руководств и авторитетов утверждают, что мощность драйвера увеличивает
отдаваемая мощность через ввод и не учитывается в системе учета.
Думая нечетко, эти книги предлагают вычесть полную мощность драйвера из выходной мощности.
при расчете эффективности.

В реальной эксплуатации все сверхтоки
вклад возбудителя полностью учитывается при измерении тока пластины.
Единственное, что не учтено, это часть средней длины катод-сеть.
напряжение, которое непосредственно добавляется к напряжению анод-катод в течение минус
катод качается. Во время положительных скачков напряжения на катоде пояс больше
отрицательный по сравнению с катодом, поэтому трубка отключается. Так как трубка просто
«движение по инерции», положительное колебание катода не снижает эффективности работы
анодное напряжение. Эта асимметричная проводимость трубки вызывает ВЧ-напряжение между
катод и сетка, чтобы внести свой вклад в выходной сигнал усилителя, добавляя эффективный
напряжение анод-катод без дополнительного напряжения, отображаемого на счетчиках.

Если мы посмотрим на эту схему, мы увидим, что это происходит,
потому что анод и катод действительно последовательно! Как и во всех последовательных схемах,
ток одинаков во всех точках сетки или контура. Нам нужно только вставить
анодный измеритель тока в аноде или в отрицательной шине питания ВН на
измерить полное влияние мощности привода на входную мощность пластины. Измерение
недостаток ограничивается измерением эффективного напряжения между анодом и катодом, поскольку
счетчик подключается от ВН к земле (к сети, а не к катоду). метр
также не может точно считывать изменяющееся во времени катодное напряжение, потому что это
неправильный тип счетчика (он не может считывать среднее напряжение) и подключен через
неправильные два пункта.

HV считывается с сетки на анод, а источник сигнала последовательно с
Высоковольтное питание, добавляющее высокочастотное напряжение сетки-катода к эффективному высокому напряжению на отрицательном
колебания катода. Поскольку трубка сильно проводит при отрицательном катоде
колебания, то есть также, когда дополнительное напряжение вносит наибольший вклад в
выходная мощность.

Коэффициент усиления усилителя с заземленной сеткой

С последовательно соединенными выходом и входом усилитель с заземленной сеткой
имеет большое количество негативных отзывов. Эта отрицательная обратная связь снижает
искажение и усиление каскада.

постоянный ток пластины заземленной сетевой ступени находится по формуле Ip =
(+1)Es / Rp + (+1) R1 + Zload

Входное сопротивление каскада без учета
емкости, Zin = Eg / Ip = Rp + Zload / + 1

Таким образом, входное сопротивление равно полному
полное сопротивление цепи (rp + Zload), деленное на +1. 92 (+1) / (Рп + Рнагрузка)

Чем больше отношение Зин к Зут и чем выше мю, тем больше
усиление этапа. Это означает, что на усиление каскада с заземленной сеткой влияют две вещи:

Отношение R2 (выходное сопротивление нагрузки при
анод плюс входное сопротивление) к входному сопротивлению (сопротивлению возбуждения)
трубка. Нижний импеданс возбуждения катода для данного рабочего анода
импеданса, тем выше коэффициент усиления каскада. первично важно, потому что это
определяет импеданс каскада с заземленной сеткой.

Таким образом, мы понимаем, почему высокие трубки, особенно
когда лампа также работает с высокими анодными напряжениями (для создания высокого анодного
импеданс), имеют низкий вход
импедансы и высокий коэффициент усиления. 3CX800A7 подходит под эту категорию и является довольно
Лампа с высоким коэффициентом усиления и относительно скромным анодным напряжением. Серия 3CX1200
и электрически аналогичные 3-1000Z являются лампами с более низким усилением, даже при работе на более чем в два раза
анодное напряжение 3CX800. Модель 4-1000A имеет заземление с особенно низким коэффициентом усиления.
сетке для данного анодного напряжения, потому что оно имеет низкое значение, что вызывает высокое
полное сопротивление катода.

YC-156 3CPX5000A7 имеет особенно низкий
импеданс возбуждения катода и, таким образом, имеет очень высокий коэффициент усиления в заземленной сетке при высоких
анодные напряжения.

Изменение (мю) имеет следующее
эффекты:

Колебание напряжения на катоде зависит от напряжения сетки на катоде, необходимого для перемещения
трубку через желаемую или требуемую проводимость.


Предположим, у нас есть лампа, работающая в AB1 со смещением от сетки к катоду.
напряжение -50 вольт. Пока напряжение сети не очень положительное с
по отношению к катоду путь сетка-катод не будет показывать ток сетки. Синус
мы знаем отрицательное напряжение сетки к катоду 50 вольт, мы знаем отрицательное
колебание катода не может превышать около 50 вольт на пиках. В противном случае контрольная сетка
начнет выглядеть положительно по отношению к катоду.

Это означает, что катод не может иметь отрицательное напряжение более 50 вольт.
пики. Для синусоиды это 100 вольт от пика до пика напряжения на катоде.

Это поднимет сеть прямо до точки нулевого тока, где любой
дополнительное напряжение вызовет ток в сети (потому что сеть выйдет из строя).
положительный).

Таким образом, напряжение на катоде будет около 35 вольт среднеквадратичного значения, или 50 вольт пикового значения, или 100 вольт.
вольт от пика к пику.

На этой схеме источник переменного тока подключается через C1 и накладывает
напряжение на L1. Это заставляет сквозное напряжение L1 колебаться между -50 и
+50 вольт.

Когда A положителен по отношению к B, сетка становится более отрицательной по отношению к
к катоду. Это связано с тем, что Eb последовательно добавляет напряжение от A
к B. Это похоже на две последовательно соединенные батареи, помогающие в этот момент времени.
Это отключает ток пластины трубки, потому что смещение теперь составляет -100 вольт.

Когда напряжение привода (источника) колеблется в отрицательном направлении, A является отрицательным относительно
к B. Теперь это похоже на две батареи, соединенные последовательно, напряжение на L1 и
напряжение на Eb, но противоположно друг другу. На драйвере положительная синусоида
пик, эти напряжения вычитаются до нуля вольт. Этого недостаточно, чтобы вызвать сетку
ток (сетка не становится положительной по отношению к катоду), но вызывает
очень большой ток пластины.

Обратите внимание, что более положительное направление размаха катодного напряжения снижает эффективную
экран к катоду и анод к катоду напряжения, в то время как отрицательное качание (
в том же направлении, которое имеет тенденцию уменьшать смещение отрицательной контрольной сетки) увеличивается
эффективное экранное и анодное напряжения к катоду! Это работает в том же направлении
как управляющая сетка к напряжению на катоде, также имеющая тенденцию к увеличению или уменьшению анода
ток синхронно с воздействием на управляющую сетку. Это можно было бы считать
положительная обратная связь, хотя ее количество незначительно для более высокого анода и экрана
трубки напряжения (выше по сравнению со смещением сетки).

Уменьшение искажений и усиление отрицательной обратной связи

Весь ток пластины (и экрана) протекает через L1 в катодной системе. Если мы
иметь эффективное среднеквадратичное значение, изменяющееся во времени сигнал
анодный ток 1 ампер, генератор (источник) должен был бы форсировать 1
ампер среднеквадратичного тока для противодействия этому току. Это текущая переменная
на протяжении ВЧ-цикла, а не устойчивый или средний указанный постоянный ток пластины.
Если вы обратите внимание на полярности, вы, вероятно, сможете увидеть, как это
работает. ВЧ-ток анодного тракта не совпадает по фазе с возбуждением сетки.
требует создания этого ВЧ анодного тока. Поскольку контрольная сетка не рисует
тока, нам остается только противофазный анодный ток и ничтожно малое
величина тока экрана. Эта система требует около 35 вольт RMS в
катод, чтобы качнуть напряжение сетки-катода к фронту тока сетки (AB2).
Таким образом, у нас будет около 35 вольт при среднеквадратичном токе 1 ампер или импеданс 35 Ом.
Сопротивление возбуждения в этом случае будет 35 Ом, что соответствует 1 ампер RMS, 35 вольт.
RMS, и, конечно же, средняя мощность 35 Вт.

Из этого вы можете видеть, как точка смещения сетки необходима для правильной связи смещения
в усиление и мощность привода. Если для лампы требуется смещение 100 вольт или около того на AB1, и
при таком же эффективном среднеквадратичном токе анода мощность привода удвоилась бы. Мы будем
нужно 70,7 вольта среднеквадратичное напряжение привода, вместо 35 вольт, при том же 1 ампере
среднеквадратичное значение

Эффективное среднеквадратичное значение напряжения в резервуаре равно одному амперному среднеквадратичному сигналу.
импеданс анода в текущее время, представленный аноду системой бака и
нагрузка. Предположим, что полное сопротивление анода составляет 3000 Ом. От
это, мы можем видеть мощность нагрузки составляет 3000 Вт. Из этого также следует, что усиление на 3 дБ меньше, если
анодный ток такой же, и мы удваиваем смещение, потому что у нас вдвое больше необходимого
напряжение сетки (размах напряжения на катоде) при том же анодном токе, когда трубка
требует двойного напряжения смещения. Я пренебрегал такими незначительными вещами, как ток экрана.
и коэффициент усиления, чтобы сделать это простым.

Из этого видно, почему усиление любое
Усилитель с катодным возбуждением сильно зависит от отношения импеданса анодной нагрузки.
и импеданс возбуждения катода.

Любопытно отметить, что коэффициент усиления большинства тетродов с катодным
усилители не сильно меняются с использованием или без использования экрана и смещения сетки
напряжения. Я усвоил этот урок, когда у меня была пара катодных ламп 4-1000А.
ведомый. Их было трудно вывести на полную мощность, потому что катодное напряжение
качание, необходимое для перемещения труб через нормально работающую грузовую линию, было таким
большой. В заземленной сети без экранного напряжения полное сопротивление на трубку
было чуть больше 100 Ом.

В попытке улучшить линейность и снизить требования к мощности привода я
встроенный экран и подача смещения. Этим лампам требовалось около 130 вольт управления.
смещение сетки при подаче экранного напряжения. После проектирования и строительства
очень хорошее смещение и подача экрана, вакуумная трубка регулируется регулятором 6146
трубки, требования к приводам почти не изменились. Конечно, продукты IMD были уменьшены
значительно, потому что у трубок было гораздо лучшее соотношение экрана к контрольной сетке
ток (ток управляющей сетки упал до нуля мА).

Единственным способом увеличить усиление было поднять высокое напряжение выше 6000 вольт,
что, конечно, увеличило бы импеданс анода для того же уровня мощности ВЧ.

Тетроды с заземленной сеткой намного чище, чем тетроды с сеткой. Это он
отрицательная обратная связь по анодному току, протекающему через входную систему.
