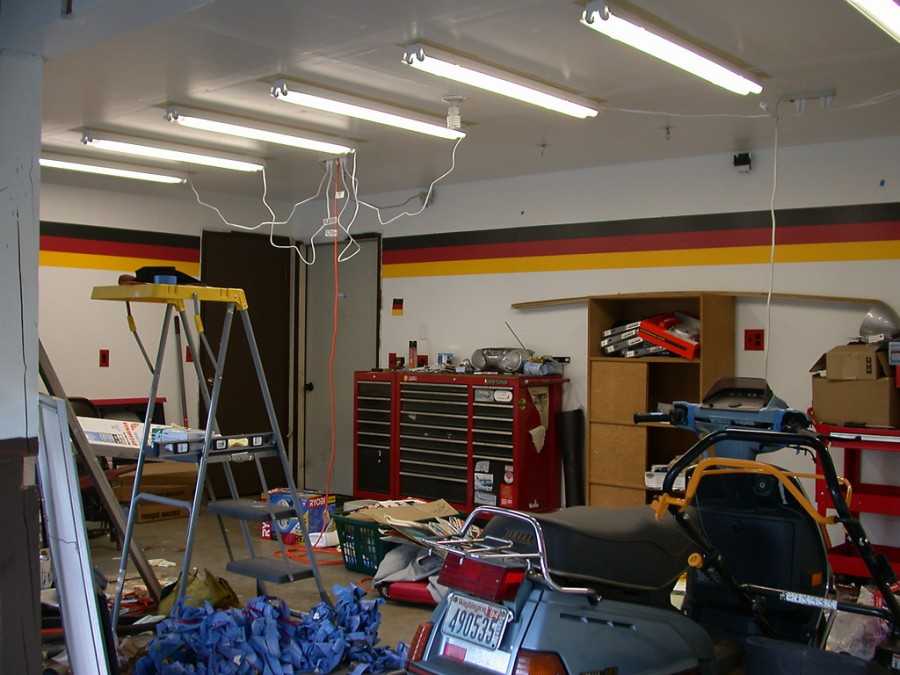

Современное освещение в гараже своими руками (фото)

Светодиодное освещение продолжает развиваться и покорять промышленную и бытовую сферу. Если раньше основным вектором развития было построение аварийных осветительных систем, то сейчас расставить какие-либо приоритеты невозможно. Освещение в гараже при помощи светодиодов – одно из перспективных направлений, вызывающее интерес не только среди автомобилистов, но и у тех, для кого гараж нечто больше, чем просто дом для любимой машины. Замену обычных ламп в гараже на светодиодные можно произвести как своими руками, так и с помощью мастера-электрика. О том, что для этого нужно знать и какие варианты оформления существуют и расскажет данная статья.

Содержание

• 1 Почему именно светодиоды?
• 2 Требования и рекомендации по освещению гаража
• 3 Использование светодиодных ламп
• 4 Вариант схемы с применением светодиодной ленты
• 5 Расчет
• 6 Освещение смотровой ямы в гараже
• 7 Полезные советы

Почему именно светодиоды?

Этот вопрос активно обсуждается на многих конференциях по модернизации как бытовых, так и промышленных систем освещения. Ответ на данный вопрос кроется в неоспоримых преимуществах светодиодов, основными из которых являются:

• минимальное потребление энергии;
• превосходные световые характеристики;
• отсутствие вредных веществ;
• огромный срок службы.

Конечно, освещение гаража можно оставить на прежнем, устаревшем, уровне, если заходить в него примерно один раз в неделю на 10 минут. В остальных случаях необходимо задуматься о замене люминесцентных, галогенных и ламп накаливания на новые источники освещения. Сегодня и в гараже пришло время для перехода на новый формат освещения. Малые размеры светоизлучающих кристаллов позволили разработчикам сконструировать лампы нового образца под любой имеющийся тип цоколя. Получается, что некоторые светильники в гараже можно продолжать использовать дальше, без траты средств на покупку новых.

Если же в качестве осветительных приборов применить светодиодную ленту, то вовсе можно обойтись без громоздких и бьющихся плафонов. Рассредоточенность чипов по всей длине LED-ленты даёт эффект равномерного распределения светового потока во всём помещении, чего невозможно было достичь в точечных светильниках. В результате такого контурного распределения вероятность проявления зон затемненности практически нулевая. К тому же у лент нет хрупкой стеклянной колбы, что для гаража является явным плюсом. Ещё одно достоинство новаторского освещения для гаража в том, что полупроводники не меняют своих физических свойств при отрицательных температурах и могут быть использованы вплоть до -50°C. Это весьма важно, если учесть, что в большинстве случаев гаражи не отапливаются.

Требования и рекомендации по освещению гаража

Гараж для многих хозяев – это нечто большее, чем просто дом для автомобиля. Его функциональная нагрузка может быть самой разнообразной: от проведения мелкого ремонта до конструирования любимых самоделок. Любое занятие требует полноценного освещения, которое облегчит проведение работ и создаст комфортную рабочую атмосферу.

Мероприятия по организации освещения в гараже во многом схожи с аналогичными действиями в доме, но имеют некоторые нюансы. Например, небольшое помещение лучше оборудовать длинными боковыми светильниками, форм-фактор которых напоминает известные всем ЛБ-40. При этом следует заранее продумать место их монтажа в точках, требующих наибольшей освещенности. При площади более 15 м² лучше в гараже применить комбинированное освещение с общими и местными светильниками. Для удобства общее освещение может быть запитано от нескольких выключателей, а в роли местного света можно использовать переносной фонарь с питанием как от электрической сети, так и от аккумулятора (АКБ).

Над рабочим местом лампа должна быть закреплена ниже уровня глаз, чтобы не слепить, а освещать только руки и детали.

Стоит напомнить, что светодиоды нейтральной и холодной цветовой температуры визуально дают более яркий эффект по сравнению с теплыми тонами. А если учесть, что гараж не место для вышивания и чтения книг, то источники света с цветовой температурой 4000-6000°K станут идеальным решением.

С более подробными рекомендациями по организации искусственного освещения можно ознакомиться в СП 52.13330.2011.

Использование светодиодных ламп

Из имеющегося сегодня ассортимента, наиболее подходящими для реализации светодиодного освещения в гараже являются лампы типа MR16 с цоколем GU5. 3 и привычные «груши» с цоколем Эдисона. Стандарт MR16 заимствован у галогенок, а грушевидная форма в точности повторяет лампу накаливания. Приятно то, что они выпускаются с питанием как на 220 В, так и на 12 В. Переоборудовать имеющееся гаражное освещение под светодиодные лампочки на 220 В несложно. Достаточно зайти в магазин светотехники и подобрать нужный экземпляр. О том, как не ошибиться с выбором можно узнать в статье о выборе светодиодных ламп. Светодиодные лампочки не нуждаются в замене электропроводки и уже содержат внутри корпуса стабилизатор тока или напряжения.

В лампах на 12 вольт нет понижающего преобразователя напряжения. Поэтому для них нужен отдельный блок питания. Конечно – это минус, но он нивелируется другими положительными моментами. Во-первых, +12 В считается безопасным напряжением. При случайном прикосновении к оголенному контакту человек в худшем случае ощутит лишь неприятное пощипывание в пальце, и одёрнуть руку будет гораздо легче. Во-вторых, светильник с питанием от +12 В можно смело подключить к аккумулятору. Заранее продумав в гараже схему освещения как с питанием от электрической сети, так и с питанием от аккумулятора, можно будет избавиться от темноты во время общего отключения электроэнергии.

Промышленно выпускается много разных универсальных блоков питания (контроллеров), обеспечивающих своевременный заряд аккумулятора и защиту от перегрузок. Например, ШИМ-контроллер CMP12, предназначенный для создания автономного освещения с питанием от солнечной батареи. Компактный размер 101х95х35 мм и способность работать в диапазоне -20…+60°C делают CMP12 идеальным вариантом для гаража. Всё что требуется от пользователя – подключить провода к клеммной колодке по схеме, указанной на корпусе.

CMP12 может работать как от одной АКБ, так и от двух, включенных последовательно для наращивания мощности. Его нагрузочная способность достигает 10 А, а блок защиты автоматически предотвращает глубокий разряд и перезаряд АКБ.

Вариант схемы с применением светодиодной ленты

Организовать освещение в гараже на базе светодиодных лент можно своими руками или купить уже готовые светильники на их основе. В первом случае можно найти корпус от лампы дневного света советского образца. LED-лента клеится на металлическое основание, которое прекрасно послужит радиатором, а защитный кожух – рассеивателем. Понятно, что данный вариант дешевый, но не эстетичный. Более эргономичными свойствами обладают светильники заводского типа с влагозащищенной лентой на алюминиевом основании. В таком исполнении нет нужды в дополнительной защите, что приводит к увеличению светоотдачи.

LED-ленте на 12 В нужен блок питания (БП) соответствующей мощности. В самодельном варианте можно задействовать бывший в употреблении блок питания компьютера, ведь в гараже достаточно места для его размещения. Компьютерный БП суммарной мощностью 250 Вт способен выдать в нагрузку 10 А по линии +12 В. Этого достаточно, чтобы засветить 6 метров ленты типа SMD5050-60 шт. или  20 метров SMD3528-60 шт. с учетом коэффициента запаса. Блок питания для светодиодной ленты на 12 вольт промышленного образца можно купить в магазине.

Расчет

Считается, что для комфортной работы в гараже от лампы накаливания требуется светоотдача не менее 15 Вт на 1 м². Если учесть, что светодиодный аналог потребляет в 7-9 раз меньше энергии, то для расчета можно принять значение 2 Вт на 1 м². Значит, чтобы осветить площадь 15 м² потребуется три светодиодных лампочки по 10 Вт каждая. Кроме этого должен быть переносной или стационарный LED‑фонарь для освещения в гараже рабочего места с потреблением около 7-10 Вт.

В интернете есть много информации о том, что в осветительной сети +12 В протекают большие токи, что сказывается на яркости свечения. Действительно, с увеличением тока возрастает падение напряжения в проводах, они нагреваются и, как следствие, падает КПД всей системы.

Следует понимать, что данное рассуждение касается только ламп накаливания и галогенок, параллельное включение которых приводит к токам во вторичной цепи трансформатора в десятки ампер. Источники света на светодиодах устроены иначе и обладают гораздо меньшей нагрузочной способностью.

Простой пример. Каждые три последовательно включенных светодиодных чипа имеют свой ограничительный резистор. Его номинал зависит от типа установленных светоизлучающих диодов и может достигать 470 Ом в лентах на светодиодах SMD 5050. Удельное сопротивление медного провода сечением 1,5 мм² не превышает 1 Ом на длине 50 метров (ρ=0,0175 Ом*мм²/м). Поэтому потери в проводах составят не более 1% и никаким образом не повлияют на качество освещения гаража.

Освещение смотровой ямы в гараже

Смотровая яма – обязательный элемент конструкции гаража. Это может быть как профильное углубление для ремонта автомобиля, так и спуск в подвал. В любом случае без подсветки в нём не обойтись. Так как речь идет об организации освещения ниже уровня пола, то светильники должны быть в корпусе с IP67 (желательно с решеткой). Только высокая степень защиты предотвратит попадание внутрь пыли, влаги и случайно разлитой жидкости.

Если смотровая яма узкая, то плафоны можно наполовину углубить в стену.

Освещение смотровой ямы гаража лучше сконструировать из нескольких светильников, располагая их по периметру, чтобы максимально равномерно осветить пространство. Также можно продумать направленное свечение, применив точечные светильники на подвижных кронштейнах. Напряжение питания ламп может быть 220 В или 12 В. Главное – соблюдать технику безопасности.

Полезные советы

1. При планировании освещения обязательно нужно учесть коэффициент отражения света в гараже. Он показывает, какой процент светового потока будет отражен от поверхности и продолжит участвовать в освещении. Наибольший коэффициент отражения у белых и кремовых тонов. Поэтому стены и потолок гаража со светлой отделкой позволят установить лампы меньшей мощности.
2. В продаже появились LED-лампы на 12 В, собранные в виде модуля (линейки) на двух или трёх излучающих диодах со степенью защиты IP67. Из нескольких таких линеек можно своими руками сделать светильник желаемого размера и яркости. Стоимость одного модуля не превышает 0,5$.
3. Чтобы не остаться в темноте в момент централизованного отключения света, следует обзавестись старым машинным аккумулятором. К нему можно присоединить кусок светодиодной ленты или продумать схему подключения к стационарным лампам на 12 В. Мощности АБ хватит на несколько часов.
4. Освещение смотровой ямы гаража должно быть запитано от отдельного автоматического выключателя с малым значением тока срабатывания. В случае короткого замыкания, электрическая сеть остальной части гаража продолжит нормально функционировать.

Ценовой фактор по-прежнему не даёт вывести на новый уровень процесс перехода освещения на светодиоды. Высокие затраты на комплексное переоборудование старого гаража – основная причина того, что люди продолжают пользоваться лампами с нитью накала. Другое дело – строительство нового дома для автомобиля. В этом случае для освещения гаража просто глупо не воспользоваться светодиодными технологиями.

как сделать подсветку от аккумулятора 12 вольт

На чтение 12 мин Просмотров 1.7к. Опубликовано 05.12.2020
Обновлено 05.12.2020

Содержание

1. Как сделать освещение в гараже без электричества
2. Варианты автономной гаражной подсветки
3. Освещение с помощью солнечных батарей
4. Освещение с помощью ветрогенератора
5. Подсветка с помощью дизельного или бензинового генератора
6. Светодиодные лампы с аккумулятором
7. Освещение от аккумулятора на 12 вольт
8. Филиппинские фонари
9. Садовые светильники

Если рядом не расположены линии электропередач, стоимость подключения слишком высока или есть другие проблемы, можно сделать свет в гараже без электричества. Есть несколько вариантов, отличающихся по особенностям реализации и материалам, стоит рассмотреть их все и выбрать тот, который подойдет лучше всего.

И без электричества можно получить яркий свет в гараже.

Как сделать освещение в гараже без электричества

Чтобы конечный результат был именно таким, какой требуется, нужно разобраться с общими принципами организации освещения, которые всегда одни и те же, независимо от выбранного способа. Еще до начала работы надо продумать несколько важных моментов:

1. Уровень освещенности, который требуется в гараже. Если помещение используют только для стоянки машины и мелкого ремонта, то достаточно 75-100 люксов. Для проведения ремонтов средней сложности на квадратный метр должно приходиться 150 лк. Если работы ведутся постоянно – 200 лк, а для покраски минимальная норма – 300 лк.

   Количество света имеет большое значение.

2. Продумать количество светильников и место их расположения, это также важный момент.
3. Выбрать светильники и тип ламп для них. Лучше всего использовать светодиодные модели, так как они потребляют мало электроэнергии и служат дольше всего.

Варианты автономной гаражной подсветки

Есть несколько решений, которые подходят для использования в гараже. Каждое имеет свои плюсы и минусы, поэтому при выборе лучше сравнивать понравившиеся варианты.

Освещение с помощью солнечных батарей

Схема установки солнечных батарей.

В этом случае главной проблемой будет высокая цена солнечной панели (или нескольких) и необходимых комплектующих – аккумуляторных батарей, проводки и дополнительного оборудования. Особенности такие:

1. Солнечная батарея устанавливается на крыше и выставляется под определенным углом. К ней присоединяются провода, которые подключают к контроллеру.
2. Далее проводка идет к одной или нескольким аккумуляторным батареям, накапливающим энергию.
3. Если использовать оборудование на двенадцать вольт, ничего больше не нужно, светильники подключаются к аккумуляторам и работают по мере необходимости.

Читайте также

Как нужно выбирать солнечные батареи

Освещение с помощью ветрогенератора

Ветрогенератор на гараже.

Подойдет для регионов, в которых большую часть года есть достаточно сильные ветры. Если местность спокойная, могут возникнуть проблемы с выработкой электричества. Надо учесть такие особенности:

1. Проще всего купить готовый ветрогенератор, там будет все необходимое для установки. Но стоит он много, поэтому такой вариант может быть накладным.
2. Если есть желание, можно разобраться в схеме оборудования и собрать его самостоятельно. Детали купить, в итоге себестоимость получится намного ниже.
3. Чем выше расположен ветрогенератор, тем эффективнее он работает.

В этом случае надо рассчитать ориентировочное потребление электричества и делать систему с небольшим запасом, чтобы не остаться без света в самый неподходящий момент.

Подсветка с помощью дизельного или бензинового генератора

Выхлоп генератора обязательно выводится наружу.

Этот способ подойдет для ситуаций, когда электричества нет или как запасной вариант на случай перебоев с электроэнергией. Оборудование лучше всего размещать в отдельном проветриваемом помещении или на улице, так как оно сильно шумит. Надо помнить следующее:

1. Если свет нужен на несколько часов в неделю, то можно ставить генератор, за небольшие сроки он не сжигает много топлива. Но цена самого оборудования достаточно большая, что тоже стоит учесть.
2. Дизельные варианты экономнее расходуют топливо и работают ровнее. Но бензиновые лучше заводятся в холодный период и не боятся морозов.
3. Можно соорудить металлический каркас, который запирается на ключ, чтобы постоянно не выносить генератор при его запуске. А лучше всего собрать небольшую пристройку и сделать вывод выхлопных газов наружу.

Светодиодные лампы с аккумулятором

Можно использовать аварийный светильник

Это простое решение, которое позволит освещать гараж всегда, когда это необходимо. Полностью автономный вариант, который работает от 6 до 12 часов и может иметь мощность 6-12 Вт, что дает очень яркое освещение пространства в несколько квадратных метров. Особенности такие:

1. Есть модели, которые вкручиваются в стандартный патрон Е27 и заряжаются в нем за 12-24 часа. После их можно ставить в нужном месте и освещать помещение до полной разрядки.
2. Можно купить светильник со съемными аккумуляторами. Он удобнее за счет того, что можно приобрести 1-2 дополнительные АКБ и обеспечить освещение на долгое время.
3. Есть смысл купить и переносной фонарь для гаража, чтобы подсвечивать подкапотное пространство или работать из ямы. Выбирать модели в ударопрочном корпусе, который не боится влаги и грязи.

Лучше всего заранее продумать, как будут крепиться такие лампы, чтобы они освещали нужные участки и прочно держались.

Освещение от аккумулятора на 12 вольт

Для увеличения срока работы можно ставить две АКБ.

Если есть лишний автомобильный аккумулятор, можно использовать его. Или же специально купить батарею подходящей емкости, чтобы освещение в гараж от 12 вольт работало столько, сколько необходимо, для этого надо знать суммарную мощность светильников. Помнить следующее:

1. Лучше всего применять светодиодные ленты, они потребляют немного электричества и дают ровный и яркий свет. Крепить можно в любом подходящем месте, отрезая куски нужного размера. Ставить только варианты в силиконовой оболочке.

   LED ленты в силиконовой оболочке не боятся воды, но нагреваются намного сильнее.

2. Заранее проложить проводку, чтобы при необходимости надо было только накинуть контакты на клеммы аккумулятора. Продумать, куда ставить АКБ, чтобы исключить риск ее повреждения и замыкания.
3. Придется возить аккумуляторную батарею в машине, чтобы заряжать ее дома, поэтому потребуется купить и зарядное устройство.

Свет в гараже от аккумулятора – вариант, который можно использовать при необходимости, если нет электричества в короткий период. Для этого можно использовать специальную лампу, которая подключается к батарее машины.

Филиппинские фонари

Очень важно хорошо герметизировать место установки филиппинского светильника.

Это решение подойдет для регионов, в которых много солнечных дней, так как качество света напрямую зависит от погоды на улице. Себестоимость конструкции минимальна, можно обеспечить нормальное освещение почти без затрат:

1. Понадобится пластиковая бутылка емкостью полтора-два литра. Она должна быть из прозрачного пластика без повреждений, чем меньше на ней царапин – тем лучше свет. Нужно хорошо промыть снаружи и изнутри, снять этикетку и удалить остатки клея.
2. Для направления светового потока желательно сделать отражатель из оцинковки или нержавейки. Подойдет и любой другой отражающий материал, из которого можно сделать конус.
3. В крыше делается отверстие по размеру бутылки, его нужно подогнать как можно точнее, чтобы не было больших щелей по периметру. В бутылку наливается вода, ее уровень должен быть на 2-3 см выше, чем место, где зафиксирован отражатель. Для того, чтобы вода не цвела и не мутнела, в нее лучше всего добавить немного хлорки.
4. Крепить бутылку в крыше нужно жестко, способ подбирать по ситуации. Чтобы исключить протечки в месте стыковки, надо купить атмосферостойкий герметик и обработать соединение. После высыхания он не только закроет щель, но и прочно зафиксирует импровизированный светильник.

Садовые светильники

Светодиодные варианты с солнечными батареями заряжаются днем, а горят ночью.

Простое, но эффективное решение, которое можно использовать не только в саду, но и в гараже. В этом случае надо помнить следующее:

1. Покупать светильники, которые дают яркий рассеянный свет и работают автономно не меньше 5-6 часов. Время работы обычно зависит от качества используемого аккумулятора, его можно заменить и тем самым увеличить ресурс.
2. В дневное время садовые светильники надо держать на улице, располагать так, чтобы солнечная батарея получала как можно больше света и заряжалась по максимуму. В помещение вносить при необходимости.

Читайте также

Делаем садовый фонарь на солнечной батарее

Можно использовать солнечную батарею и элементы управления из сломанного садового светильника для того, чтобы сделать самодельный фонарь. Чаще всего в изделиях выходит из строя аккумулятор. Если купить подходящий по характеристикам, можно скомпоновать систему в любом корпусе, главное – подобрать светодиоды подходящей мощности.

Сделать освещение в гараже без электричества проще, чем кажется на первый взгляд. Надо подобрать оптимальный вариант, купить все, что надо для работы и соорудить систему своими руками.

Солнечные фонари на 12 В своими руками: 5 шагов (с видео)

Недавно я сделал несколько солнечных фонарей на 12 В для сарая моего отца.

Взгляните:

Оказывается, сделать фонари для сарая на солнечной энергии совсем несложно. Я покажу вам, как я сделал свой с пошаговыми фото и видео.

Начнем.

Примечание: Если эти самодельные фонари не то, что вы ищете, ознакомьтесь с моими обзорами лучших фонарей на солнечных батареях.

Материалы и инструменты

Материалы

• Солнечная панель, 20 Вт, 12 В
• Аккумулятор SLA, 12 В, 7 Ач
• Контроллер заряда солнечной батареи Renogy Wanderer, 10 А
• Провод 14 калибра
• Соединители проводов 16-14 калибра
• Удлинитель постоянного тока
• Термоусадочная трубка
• Шурупы для дерева
• Кабельные зажимы с гвоздями

Примечание: Я рассчитал размер этой 12-вольтовой солнечной системы освещения таким образом, чтобы свет работал 1-2 часа. Вы можете скопировать его как есть или настроить размеры различных компонентов в соответствии с вашими потребностями в энергии.

Инструменты

• проволочный резак
• Проводная стриптер
• Проволочный крыло
• Heat Gun
• Dlil установка:
  1. Солнечная панель
  2. Аккумулятор
  3. Контроллер заряда солнечной батареи
  4. Блок предохранителей
  5. Светодиодные ленты

  Давайте рассмотрим каждый.

  Солнечная панель

  Вы можете установить солнечную панель на крыше, на земле, в окне или снаружи на стене сарая.

  Я выбрал последнее и сделал настенное крепление для солнечной батареи своими руками.

  Вот что получилось:

  Если вы тоже решите повесить свою на стену, ознакомьтесь с моим руководством по монтажу солнечной панели на стене.

  Аккумулятор, контроллер заряда и блок предохранителей

  Я поместил аккумулятор на 2×4, затем прикрепил контроллер заряда и блок предохранителей к стене сарая с помощью шурупов. (Я установил их все близко друг к другу, чтобы ограничить количество используемых проводов.)

  Светодиодные ленты

  Затем я использовал кабельные зажимы с гвоздями для крепления выключателя и удлинителя постоянного тока 12 В для светодиодных лент.

  Вот как все выглядело в этот момент:

  Я установил аккумулятор на 2×4, прикрепил контроллер заряда и блок предохранителей к стене с помощью шурупов, а также прикрепил к стене выключатель света и удлинитель постоянного тока 12 В. с гвоздями в кабельных зажимах.

  Напоследок установил светодиодную ленту. Здесь я также использовал кабельные зажимы, чтобы прикрепить фонари к деревянным балкам сарая.

  Примечание: Эти полоски имеют клейкую обратную сторону. Если у вас есть возможность, я рекомендую просто приклеить их к крыше вашего сарая или перекладине. Это гораздо более простой способ их установки. Я бы хотел, чтобы в сарае моего отца было подходящее место для него.

  Вот пошаговое видео того, как выглядит моя установка после того, как я установил все компоненты ( звук включен! 😄 ):

  Монтаж завершен!

  Теперь подключим систему солнечной энергии.

  Шаг 2: Подготовка светодиодных лент

  Купленный мной комплект освещения предназначен для подключения к настенной розетке. Поскольку мы используем питание постоянного тока вместо переменного тока, нам просто нужно отрезать сетевой адаптер и добавить несколько клеммных соединителей.

  Отрежьте настенный адаптер от светодиодов и зачистите концы проводов. Термоусаживайте красную термоусадочную трубку к положительному проводу для использования в будущем. Затем обожмите правые клеммные соединители для вашего блока предохранителей. (Я использовал кольцевые клеммы калибра 22-16.)

  Совет: Если вы купили такой же комплект светодиодной подсветки, как и я, вы можете определить, какой провод положительный, а какой отрицательный, по маркировке на них. На отрицательном проводе длинные знаки минуса, а на положительном проводе есть какой-то текст.

  Я смог легко определить положительный и отрицательный провода на моих светодиодных фонарях, внимательно осмотрев изоляцию проводов. На отрицательном проводе есть длинные знаки минуса, а на положительном проводе есть какой-то текст.

  Вот как выглядели провода после того, как я закончил:

  Теперь ваши светильники готовы к подключению!

  Шаг 3: Подсоедините аккумулятор и солнечную панель к контроллеру заряда от солнечной батареи

  Подсоедините аккумулятор к контроллеру заряда. (Поместите предохранитель в блок предохранителей, если он используется.) Контроллер заряда должен загореться или включиться.

  Примечание: Я подключил аккумулятор к контроллеру заряда солнечной батареи через блок предохранителей, поскольку к клеммам аккумулятора можно подключить только один провод. Обычно батарея подключается непосредственно к контроллеру заряда с встроенным предохранителем на положительном кабеле батареи.

  Подключите солнечную панель к контроллеру заряда солнечной батареи. Контроллер заряда должен указать, что панель подключена правильно.

  На этом этапе вы можете запрограммировать контроллер заряда для используемой батареи. Я использую герметичный свинцово-кислотный аккумулятор, поэтому выбрал этот вариант. Обратитесь к руководству вашего контроллера, чтобы узнать, как его запрограммировать. (Обычно это занимает все 30 секунд.)

  Теперь ваша солнечная панель заряжает аккумулятор. Довольно круто.

  Вот как выглядела моя установка на тот момент:

  Аккумулятор и солнечная панель подключены к контроллеру заряда. Я подключил аккумулятор через блок предохранителей, потому что я могу подключить только один провод к клеммам аккумулятора.

  Теперь нам просто нужно подключить светодиоды, и наши фонари на солнечных батареях будут готовы.

  Шаг 4: Подсоедините фары к аккумулятору

  Подсоедините положительный и отрицательный провода от фар к положительной и отрицательной клеммам на блоке предохранителей. Вставьте предохранитель подходящего размера в держатель предохранителя фар. (В своей установке я использовал предохранитель на 5 ампер.)

  Я знаю, похоже, что есть много проводов, ведущих к блоку предохранителей и от него, так что вот крупный план проводки:

  И вот так…

  …ваши фонари подключены к вашей солнечной батарее. система питания!

  Шаг 5. Проверьте свои солнечные фонари

  Осталось сделать только одно:

  Протестируйте свои солнечные фонари!

  Вот видеопрохождение моей окончательной системы, которое заканчивается тем, что я тестирую свои источники света:

  Включите свет, и ваши огни должны загореться. Мои отлично работают и достаточно яркие для сарая моего отца.

  Вот как выглядит освещение сарая ночью:

  Мои солнечные фонари ЯРКИЕ! Они прекрасно освещают весь сарай.

  Неплохо, если я сам так скажу. 😉

  Схема подключения солнечных фонарей для сарая своими руками

  Вот схема подключения солнечных фонарей 12 В для сарая своими руками:

  Примечание: Эта схема подключения не включает блок предохранителей, который я использовал, потому что он не нужен, если вы можете для подключения нескольких проводов к клеммам аккумулятора.

  Как я оценил свою систему

  Моя цель состояла в том, чтобы сделать фонари на солнечных батареях, которые могли бы работать в течение 1-2 часов.

  Имея это в виду, вот как я выбрал свои компоненты:

  Лампы

  Светодиодные лампы — лучший вариант для систем солнечной энергии из-за их энергоэффективности. Поэтому я выбрал несколько светодиодных лент на 12 В, которые потребляют максимум 18 Вт при работе на максимальной яркости.

  Аккумулятор

  Я знал, что хочу использовать свинцово-кислотный аккумулятор, чтобы снизить расходы. Мне также нужна была достаточно большая батарея, чтобы свет в сарае работал 1-2 часа.

  Освещение мощностью 18 Вт в течение 1 часа потребляет 18 Вт·ч энергии (18 Вт * 1 час = 18 Вт·ч). Их работа в течение 2 часов потребляет 36 Втч энергии (18 Вт * 2 часа = 36 Втч).

  Имея это в виду, я остановился на аккумуляторе SLA 12 В 7 Ач, емкость которого на бумаге составляет 84 Втч (12 В * 7 Ач = 84 Втч).

  Однако я знал, что свинцово-кислотная батарея имеет только 50% полезной емкости, поэтому в действительности батарея может обеспечить только 42 Втч энергии (84 Втч * 50% = 42 Втч.) и температура также влияет на емкость батареи. Я провел предварительный анализ этой неэффективности и решил, что 7 ампер-часов все еще достаточно для моих нужд.

  Солнечная панель

  Мой папа редко использует свой сарай ночью, поэтому мне не нужна была панель, которая могла бы зарядить батарею за день. Мне просто нужна была панель, которая могла бы перезарядить его , в конечном итоге .

  Я выбрал небольшую солнечную панель 20 Вт 12 В. Используя свой калькулятор времени зарядки от солнечной батареи, я подсчитал, что с панелью мощностью 20 Вт и контроллером заряда с ШИМ, о котором я расскажу далее, для зарядки свинцово-кислотной батареи 12 В 7 Ач потребуется 4,7 пиковых солнечных часа.

  Это означает, что панель мощностью 20 Вт может зарядить аккумулятор примерно за 1-2 солнечных дня — достаточно быстро для моих целей.

  Честно говоря, я мог бы уменьшить размеры своей панели, но обнаружил, что 20-ваттные панели всего на несколько долларов дороже, чем 10-ваттные. 20 ватт были лучшим вариантом за свои деньги.

  Солнечный контроллер заряда

  Я знал, что хочу использовать солнечный контроллер заряда PWM, потому что они намного дешевле, чем контроллеры заряда MPPT.

  Контроллер заряда также должен быть совместим с 12-вольтовыми солнечными энергетическими системами и выдерживать максимальный ток, выдаваемый солнечной панелью. (Панель мощностью 20 Вт 12 В в оптимальных условиях выдает около 1–1,5 ампер.)

  Это не совсем высокие требования, поэтому я просто взял дешевый и надежный ШИМ-контроллер заряда от Renogy, Wanderer 10A. Он совместим с системами солнечной энергии 12 В и 24 В и имеет номинальный ток 10 ампер.

  Дополнения и улучшения

  Это самый простой сарай на солнечной энергии, который вы можете сделать — он просто питает некоторые источники света.

  Вот несколько способов дополнить систему, чтобы повысить ее производительность или обеспечить питанием больше устройств:

  • Защитите аккумулятор от экстремальных температур. Экстремальная жара и холод могут ухудшить работу аккумулятора и сократить срок его службы. Вы можете ограничить вероятность перегрева аккумулятора, подключив датчик температуры к контроллеру заряда. Датчик помогает контроллеру обеспечивать точную температурную компенсацию. ( Примечание: ШИМ-контроллер заряда, который я использовал и указал выше, не имеет порта для датчика температуры. Если вы хотите его использовать, вам понадобится другой контроллер заряда.)
  • Питание других устройств 12 В постоянного тока . Хотите больше, чем просто солнечная энергия фонари для вашего сарая? Хорошая новость — вы можете легко расширить эту систему. Решите, какие другие устройства вы хотите питать от солнечной энергии, рассчитайте свои потребности в энергии, а затем при необходимости обновите компоненты и проводку. Вы по-прежнему можете использовать приведенную выше схему подключения и просто подключить другие устройства постоянного тока на 12 В (например, вентилятор на 12 В) к блоку предохранителей. Вставьте предохранитель правильного размера, и все готово.
  • Силовые устройства переменного тока. Заинтересованы в электроинструментах на солнечных батареях? Решите, какие инструменты и устройства переменного тока вы хотите добавить. Затем рассчитайте свои потребности в энергии и при необходимости обновите компоненты и проводку. Используйте приведенную выше схему подключения, а затем подключите инвертор к аккумулятору. Вы можете подключить свои электроинструменты к инвертору, как к обычной розетке. О да!

  Еще 3 самодельных солнечных светильника, которые вы можете построить прямо сейчас

  Теперь, когда вы добавили солнечные фонари в свой сарай, у меня есть для вас еще несколько идей для солнечных светильников:

  1. Самодельный светодиод на солнечной энергии Светильники

  Это упрощенная версия солнечных фонарей, которые вы только что построили. Он очень универсален и может быть установлен в вашем фургоне, доме на колесах, гараже и т. д. Вы осветили свой сарай солнечным светом, зачем останавливаться на достигнутом?

  2. Гирлянда на солнечной энергии своими руками

  Вот еще одна универсальная схема солнечного освещения, которую можно использовать в таких местах, как патио, веранда и спальня. Вы даже можете повесить их на праздники как солнечные рождественские огни.

  3. Самодельные солнечные фонари из стеклянных банок

  Вот самодельный солнечный фонарь, который сделать намного проще. Используя запасную банку каменщика, вы можете сделать прекрасный уличный солнечный фонарь примерно за 15 минут.

  3 Недорогие идеи освещения гаража

  Опубликовано Birddog Lighting 21 сентября 2022 г.

  Освещение гаража – это инвестиция и помогает увеличить стоимость вашего дома. Он также пригодится для ночного ремонта дома и домашних дел. Говоря о DIY, проект установки освещения в гараже может быть интересным и доступным!

  Светильники для гаража идеально подходят, если вы любите заниматься домашним проектом по вечерам, когда дети уже спят. Или вам может нравиться возиться со своей машиной без наблюдения всего района. Возможно, вы хотите увеличить пространство своего дома и создать функциональный и полезный гараж.

  Светильники для гаража — это быстрый способ обновить ваш гараж и превратить его в место для чего-то другого, кроме размещения вашего автомобиля.

  Иногда гаражи имеют плохую репутацию. В конечном итоге они становятся единицами хранения вместо того, чтобы увидеть, как их полный потенциал воплощается в жизнь. При правильной настройке и освещении ваш гараж может стать вашей любимой новой комнатой в доме.

  Следуйте этим недорогим идеям освещения гаража ниже. Вы можете установить профессиональную систему освещения гаража в кратчайшие сроки!

  1. Недорогие люминесцентные светильники

  Отличный способ сэкономить – установить гаражные светильники. Флуоресцентные светильники стоят недорого. Они добавляют света в необходимые области, не переделывая все пространство.

  Добавьте светильники под шкафы к своему рабочему пространству для доступного освещения. Эти светильники просты в установке и поставляются со всем необходимым для монтажа.

  Гаражные светильники — один из лучших безопасных способов добавить света в ваше пространство. Они дают возможность добавить больше освещения по мере того, как годы идут и ваши потребности меняются.

  2. Энергоэффективное освещение

  Посмотрим правде в глаза — цены выше крыши во всех областях обустройства дома. Тем не менее, есть способы повысить ценность вашего дома, не разоряя банк. Энергоэффективное освещение экономит деньги, не жертвуя желаемым внешним видом.

  Светодиодное освещение помогает снизить потребление энергии и расходы. Светодиодные светильники бывают разных стилей и мощностей, чтобы соответствовать вашему пространству.

  Планируете углубленную установку светильников? Используйте светодиодные лампы для вашей установки. Панели, потолочные светильники и трубчатые светильники предлагаются со светодиодами.

  Экономьте деньги каждый месяц и получите более 50 000 часов использования, выбрав LED! Если в вашем гараже уже есть освещение, его легко заменить на светодиодные лампы!

  3. Веревочное освещение

  Вы ищете что-то нестандартное? Проверьте веревочное освещение! Канатное освещение долговечно и в среднем служит более 20 000 часов.

  Веревочное освещение стоит недорого, но увеличивает пространство. Это гибкое, но прочное освещение можно использовать по-разному. Используйте его, чтобы выделить рабочую область. Или используйте их, чтобы продемонстрировать особый памятный предмет, висящий в вашем гараже.

  Еще один отличный способ использовать веревочное освещение — внизу. Гаражное освещение обычно предназначено для помещений над головой, но как насчет вашего пола? Добавление веревочного освещения вокруг плинтусов дает рассеянный свет в темное время суток.

  Свет вокруг пола помогает предотвратить падение и придает пространству чистый и открытый вид.

  Дополнительные идеи освещения

  Замените лампы накаливания на светодиодные гаражные фонари, чтобы сократить расходы на электроэнергию. Нужны ли вам лампочки или целая система освещения, светодиоды — лучший выбор.

  Вам больше нравятся лампы накаливания? Выберите лампочку «Теплый белый», чтобы получить тот же эффект без ценника.

  Светодиодные фонари являются оптимальным выбором для наружного освещения гаража. Они помогают сэкономить деньги на весь счет за коммунальные услуги. И, с их более длительным сроком службы, вы уменьшаете количество надоедливых замен ламп. Кому бы это не понравилось?

  Если вы любите естественное освещение, подумайте о том, чтобы добавить в гараж световой люк. Хотя это немного сложнее, чем переключение лампочки, это способ использовать бесплатный свет. Добавьте одну из наших вышеупомянутых идей, когда солнце садится.

  Уникальное освещение

  Три упомянутые выше идеи освещения гаража являются более традиционными. Но мыслите нестандартно и проявляйте творческий подход. Если вы ищете что-то более уникальное, у нас есть множество предложений!

  Светодиодная неоновая веревка освещает ваш гараж. Выберите из множества цветов (или меняющихся цветов), подходящих к вашему стилю или декору вашего гаража. Неоновые огни придают вашему гаражу изюминку, но при этом обеспечивают свет.

  Если вам не нравится неон, гирлянда мерцающих огней добавит вашему пространству тепла и очарования. Мерцающие огни не только для праздников! Они являются отличным дополнением к большим гаражным помещениям для разделения зон.

  Помните, что смешивание и сопоставление осветительных приборов разрешено и приветствуется! Вам может понадобиться встроенное освещение для большей части вашего проекта, но вы все равно можете добавить светильники или акцентное освещение. Светильник или секция веревочных светильников добавляет глубины и индивидуальности.

  Как начать проект освещения гаража

  Проект освещения гаража своими руками — это отличное начало вашего путешествия по благоустройству дома!

  Во-первых, решите, какой тип освещения вы хотите видеть в своем гараже — прямой или рассеянный. Вы хотите выделить определенные вещи или вам нужно обновленное и более яркое пространство?

  Что для вас важнее всего? Расходы? Энергоэффективность? Смотреть? Самое замечательное в выборе светодиодных светильников для вашего проекта — это то, что они отмечают все эти флажки.

  После того, как вы определились с типом освещения и желаемым внешним видом, пришло время спланировать компоновку. Создавайте секции своего гаража для разных проектов. Разделите пространство для членов семьи, используя свет, чтобы разграничить пространство.

  Теперь пришло время выбрать лампы или монтажные комплекты!

  Закажите светильники сегодня

  Bird Dog Distribution предлагает все необходимое для освещения вашего гаража. От светодиодных ламп до полных монтажных комплектов наша команда готова помочь вам воплотить в жизнь ваши мечты о самостоятельной установке и установке света!

  Наша команда имеет более чем 20-летний опыт работы. Мы обслуживаем как профессиональных клиентов, так и домовладельцев. Мы обеспечиваем эффективный и надежный опыт от начала до конца.

  Все заказы отправляются в течение 24 часов с нашего склада. Наши клиенты являются нашим приоритетом номер один. Если у вас есть какие-либо вопросы по вашему проекту освещения, мы можем помочь!

  Свяжитесь с нашим офисом сегодня, и давайте сделаем ваш гараж ярким и ярким!

  • Освещение гаража

  Включите JavaScript для просмотра комментариев с помощью Disqus.
