Беседка своими руками из дерева — виды, чертежи, размеры, фото

Сегодня я хочу рассказать о дизайне нашего дачного участка.

Каждый садовод стремится не только обеспечить себя огородными растениями, вырастить их, собрать урожай. Немаловажен и сам участок, наличие зон отдыха. Это и красивые цветники, зона для пикника, беседка.

Беседка часто является неотъемлемой частью садового участка. Каких только конструкций не строят садоводы на своем участке: маленькие и большие, открытые и закрытые.

О том, какие беседки и как можно соорудить на своем участке будет рассказано в этой статье. Но в начале…..

Содержание:

Немного теории: какие бывают беседки

Первое, что каждому приходит на ум при выборе типа конструкции – это какая она будет: закрытого типа или открытого. Каждая из них имеет ряд преимуществ. Однако есть и другие критерии, связанные не только с типом, но и исходя из использованного при строительстве материала.

Открытые больше подходят для лета, когда хочется посидеть на свежем воздухе. Если у вас дача зимнего проживания, то закрытая беседка будет лучше всего. Само собой, что наличие пола в ней просто необходимо. Что же касается открытой или летней, то здесь можно делать по разному.

С полом и без

Отсутствие пола – это не значит, что вы будете ходить по земле, хотя есть и такие варианты.

Если вы делаете беседку без пола, то ее необходимо будет поставить на подготовленную заранее площадку. Это может быть бетон, тротуарная плитка, брусчатка, даже просто деревянный настил.

Что касается беседок с полом, то они ставятся на фундамент, как дом. В качестве фундамента можно использовать сложенные из кирпича столбики, можно залить их бетоном или же использовать бетонные блоки. На такой фундамент устанавливается деревянный каркас или металлический. Если же вы складываете кирпичный, то потребуется сделать ленточный фундамент

Следующее, чем различаются беседки – это материалом изготовления.

Материалы

Фундаментальная кирпичная конструкция подразумевает использование кирпича. Другие виды более легкие как по конструкции, так и по способу изготовления. Могут быть сделаны из деревянного бруса, который часто является традиционным материалом для беседок. Из современного материала, который многие предпочитают использовать вместо дерева, можно назвать профильные стальные и полимерные трубы или ПВХ.

При использовании дерева, его необходимо пропитать антигрибковыми препаратами. Металлические, во избежание коррозии красятся. Что же касается пластика, то ничего этого для него не нужно. Поэтому выбирая материал, необходимо все это учитывать.

Построив каркас, его необходимо обшить. Для обшивки можно использовать дерево — доски или рейки, или поликарбонат, профнастил, а так же прозрачные полиэтиленовые пленки.

Беседки можно разделить на каркасные и бескаркасные. Каркасные отличаются тем, что сперва возводится каркас из любого материала, о котором говорилось выше, а потом они обшиваются.

Бескаркасные беседки

Бескаркасная беседка сложна в строительстве. Для нее делается ленточный фундамент, на котором возводятся стенки из кирпича или камня. Если кирпич декоративный, то он ничем не обшивается. Проемы заделываются чаще всего пластиковыми окнами.

По сути она является капитальной, служит еще и зимним вариантом, особенно, если внутри поставить печь.

Такая беседка хороша, если ваша дача используется в зимнее время. В противном случае, строительство не имеет смысла. Само собой, что отделка внутри делается так же, как и в доме.

Крыша

Немаловажным моментом является крыша. Вид крыши полностью зависит от формы каркаса. Самая распространенная форма – прямоугольная. Варианты для крыши: односкатная, двухскатная и четырехскатная. Самая простая и легкая  — это односкатная. Она может быть полностью горизонтальной, если снега выпадает мало, и под наклоном.

Двухскатная крыша делается несколько сложнее, поскольку повторяет форму крыши дома, а потому устанавливается на систему стропил. Но и ее сделать не настолько тяжело.

Четырехскатная крыша несколько сложнее. Вам необходимо будет крепить пирамидальную форму. Здесь уже надо продумывать, как соединить все стропила на самом верху.

Если у вас беседка многоугольная, то вы делаете шатровую крышу. Это более сложный вариант четырехскатной крыши.

Если вы только начинаете в строительстве, то лучше потренироваться на простых вариантах, как одно или двухскатные крыши, а потом уже пытаться делать что-то сложное. Правда, если вы привлекаете специалиста, то это другой разговор.

Беседка из современного материала — пластика, металла или поликарбоната строится достаточно просто, а крышу вообще можно сделать округлой. Поликарбонат очень хорошо для этого подходит.

Вот в принципе, основные разновидности беседок. Какую выбрать, из чего ее делать – решать вам, исходя из возможностей и умения.

О том же, как построить своими руками разберем далее.

Как сделать беседку своими руками (чертежи)

В этом разделе разберем самый простой вариант беседки – прямоугольная с односкатной крышей.

Чертеж

Прежде чем начать строительство, необходимо нарисовать если не чертеж, то хотя бы приблизительную схему будущей беседки. Исходя из этой схемы вы сможете подготовить весь необходимый материал, в необходимом количестве. Так же вам станет ясно какой инструмент использовать.

Это лишь примерная схема, на которую можно ориентироваться. Размеры зависят, в первую очередь, от размеров участка, на котором она будет строится. Так же важную роль играет функционал беседки: это просто место отдыха, или же это место для шашлыка.

Еще одна схема сборки:

Пошаговая инструкция строительства из дерева с фото

Прежде чем начать строить беседку необходимо подготовить площадку. Снимается дерн, выравнивается, плодородный слой необходимо удалить полностью.

Далее надо будет выбрать какой делать фундамент.

Выбор типа фундамента и нижняя обвязка

В качестве фундамента можно использовать кирпичные или бетонные столбы, на которые потом ставится нижняя обвязка. Можно для фундамента использовать сами опорные столбы. В любом случае выкапываются ямки глубиной 0,5-0,7 м. На дно ям кладем подушку в 10 см из песка и щебня, после чего устанавливаем столбы. Предварительно они обрабатываются антисептиком, а та часть, что будет в яме оборачивается рубероидом.

Но в пяти точках (на рисунке) устраивается обычный столбчатый фундамент. Так же выкапываются аналогичные ямки (в результате, всего ям должно быть девять), на дно утрамбовывается песок со щебнем. Остальное пространство засыпается строительным мусором и заливается бетоном. Сверху кладутся несколько кирпичей, которые и будут опорой, заливаются битумом (если есть) и накрываются рубероидом. Можно пойти иначе: сделать в яме опалубку из досок или арматуры, обернуть рубероидом и залить бетоном.

Стоит учесть, что бетон застывает до 28 дней. Если у вас нет возможности ждать, то можно все сделать гораздо проще без заливки и копания ям. Берем готовые бетонные блоки и расставляем их там, где будет располагаться нижняя обвязка. Если вы используете брус размером 100*100 мм, то расстояние между блоками надо делать в 1,5 метра, при использовании металлической профильной трубы 60*60 мм — через 2 метра.

На подготовленный фундамент уже застывший или же бетонные блоки, кладется нижняя обвязка. Это скрепленный между собой брус размером не менее 100х150 мм. Получается что-то вроде большой рамы. В центре крепится одна или несколько, в зависимости от конструкции, лаг.

Установив собранную раму на фундамент, можно двигаться дальше.

Установка стоек

Этот этап достаточно трудоемкий и ответственный, поскольку стойки необходимо установить строго вертикально без всякого уклона. В помощь – старый добрый отвес.

Проверяем вертикальность установки и закрепляем столбы укосинами. Эти укосины потом можно снять или же оставить, все зависит от конструкции. Между собой брус крепится при помощи металлических уголков.

После того, как установили стойки, их необходимо скрепить верхней обвязкой.

Верхняя обвязка и доски пола

Для верхней обвязки используется брус сечением 100х100 мм. Делается аналогично нижней. Вы можете использовать два параллельных бруса или все четыре. Скрепляется брус металлическими уголками.

После установки и крепления стоек, можно приступить к монтажу пола. Для этого понадобится доска длиной под размер беседки. Ширина зависит от толщины доски.

Выпускаются половые доски таких размеров:

• Ширина — 80–135 мм.
• Толщина — 28–40 мм.
• Длина — 300–600 см.

Наиболее популярной является половая рейка размером: 100–105 мм/30–32 мм. Такой материал подходит практически ко всем типам беседок.

Крепится пол на саморезы к нижней обвязке и лагам, расположенных по центру обвязки.

Доски перед использованием необходимо хорошо обработать антибактериальной пропиткой. В качестве такой пропитки можно взять «Сенеж», или «Сенеж-Ультра». После этого доски хорошо будет еще покрыть морилкой.

Средняя обвязка

После окончания работ, описанных в разделе выше, можно еще скрепить стойки между собой средней обвязкой. Она не только укрепит каркас, но и будет полезна, если вы собираетесь обшить беседку только до половины, а верхнюю часть оставить открытой.

Теперь, когда каркас готов, можно приступать к крыше.

Делаем крышу

Крышу можно крепить разными способами. Можно использовать систему треугольных стропил, но здесь рассмотрим вариант очень простой.

На верхнюю обвязку кладутся в качестве стропил ряд досок на ребро с расстоянием сантиметров 30. На них на таком же расстоянии укладываются уже кровельные доски перпендикулярно стропильным. В результате получится такая вот решетка, как на фото.

Крепится все при помощи саморезов и металлических уголков. Сверху крышу можно закрыть любым удобным, доступным материалом, например шифером, ондулином или поликарбонатом.

Поликарбонат обычно кладется сразу на стропила без обрешетки.

Обычно берут сотовый или монолитный поликарбонат толщиной от 6 до 10 мм. Отдельные листы поликарбоната соединяются при помощи специальных стыковочных профилей из силикона.

Отделка

Завершающий этап строительства – это отделка.

Самым распространенным способом является обшивка нижней части вагонкой (для этого и делали среднюю обвязку).

Можно использовать другой доступный материал, например, сайдинг или блокхаус.

Вот пример такой беседки. Очень неплохой и простой в исполнении вариант.

Эскизы беседок с чертежами и размерами

В этом разделе рассмотрим примеры разных типов с чертежами. Если у вас нет времени самому нарисовать или же вы не умеете, то приведенные примеры помогут вам при строительстве собственного варианта беседки.

Простая беседка из дерева

Дерево, материал самый распространенный, дешевый и в работе не сложный. Когда речь заходит о строительстве, большинство даже не раздумывая выбирают в качестве материала именно дерево.

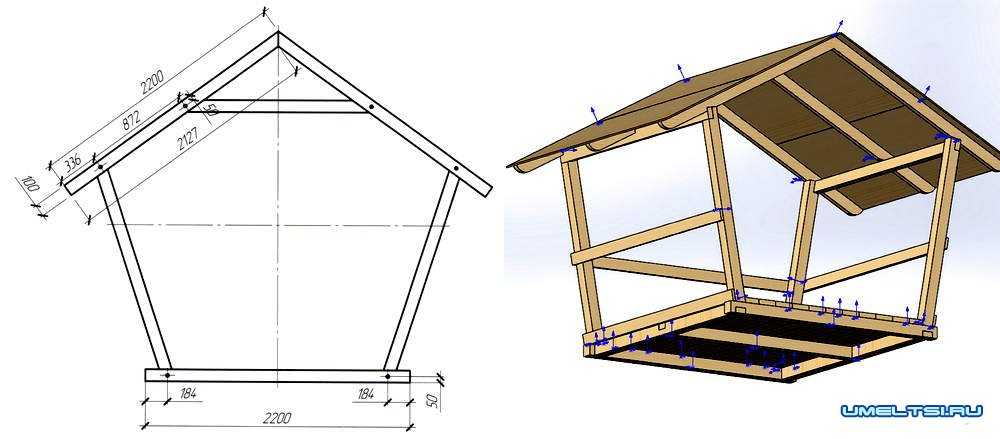

На этом рисунке показан достаточно простой вариант двухскатной беседки.

Следующий рисунок так же представляет простую беседку, правда уже с шатровой крышей.

Под цифрой 1 обозначена нижняя обвязка из бруса 100х50, 2 – вертикальная опора (брус 80х80), 3 – стойки входа (брус 80х50), 4 – верхняя обвязка и 5 – стропила.

В этом варианте, главное соединить верх шатра. Здесь необходима несколько иная схема стропил, нежели при двухскатной крыше.

Беседка своими руками из дерева, чертеж с двухскатной крышей

Беседка с двухскатной крышей так же как и с плоской является одним из распространенных вариантов, возводимых на садовом участке.

На рисунке показана схема размера 3х3.

Фундамент

В качестве фундамента используются бетонные блоки, которые устанавливаются по уровню на подготовленной и размеченной площадке. Это менее трудоемкий процесс по сравнению с бетонированием. На фундаментные блоки кладется рубероид. Далее собирается нижняя обвязка. Для нее используется брус размером 100х100. Для крепления вертикальных стоек на концах бруса выпиливаются зазоры, которые при соединении бруса дают квадрат куда и будет вставляться стойка.

Это очень удобный вариант, так как дает дополнительное крепление стойке. Собранную нижнюю обвязку устанавливаем на фундамент, после чего начинаем собирать боковые стены.

Стены и обвязка

Первым делом устанавливаем четыре опорные стойки, после чего делаем верхнюю обвязку. Что бы стойки были выровнены, при дальнейшем строительстве укрепляем их на укосины. После того, как возвели верхнюю обвязку, делаем среднюю.

Крепление делается при помощи металлических углов и саморезов. После сборки каркаса, можно приступать к строительству крыши.

Крыша

Можно сначала собрать крышу на земле и установить ее на верхнюю обвязку или же сделать треугольные стропила, укрепить на верхней обвязке, а на них уже собирать крышу. Что касается второго варианта, то треугольные стропила делаются так, как показано на фото.

Если вы собираете крышу на земле, то выглядеть она будет так:

Схема сборки в обоих случаях одинакова, разница лишь в месте сборки. Поэтому выбираем тот вариант, который удобнее для вас. При сборке крыши во всех элементах вырезаются пазы, тогда вся стропильная система будет ровной. Поднимать наверх стропильную систему придется как минимум вдвоем, поэтому придется позаботиться о напарнике.

После установки стропильной системы делается обрешетка.

Обрешетка нужна для укладки на крыше кровельного материала. Это может быть шифер, металлочерепица и другой материал.

Установив крышу, можно приступать к настилу пола. Используем половую доску. Перед установкой она покрывается антисептиком. Главное, ровно установить первую доску, а далее к ней присоединять остальные.

И последнее – обшивка беседки вагонкой

Обычно, обшивается только нижняя часть беседки: от пола до средней обвязки. Верхнюю часть можно оставить открытой, а можно установить декоративную решетку. По окончании обделочных работ, беседку можно покрасить, можно оставить покрытую морилкой.

В итоге получится примерно такая вот конструкция:

Беседка из дерева 3м на 4м своими руками, чертежи и размеры

Показанная выше беседка имела квадратные размеры 3х3.  Другой вариант, если вы делаете прямоугольную, размеры которой составляют 3х4.

Чертеж будет выглядеть следующим образом.

Другой чертеж такой же беседки только уже четырехскатной.

Или такой вот чертеж двускатной беседки.

Для строительства такой беседки лучше всего использовать фундамент с 9 или 12 опорами. В качестве опор хорошо подойдут бетонные блоки. Можно также выкопать ямы глубиной около 30 см. Дно ям выровнять, утрамбовать и выложить в яме столб из кирпича в пять рядов. Последний ряд должен находиться над поверхностью земли. Вместо кирпичей можно взять все те же бетонные блоки. Сверху они накрываются рубероидом.

На эти опоры устанавливается нижняя обвязка. Вертикальные опоры Подбираются длиной 2 м, размер бруса 100х100. Выравниваются опоры отвесом, а укрепляются укосинами.

Прямоугольная беседка подразумевает три варианта крыши: одно, двух и четырехскатную. Самая простая в исполнении – это односкатная крыша. Если вы решили делать односкатную крышу, то на этапе установки стоек, передние, нужно делать несколько выше задних.

К брусу верхней обвязки крепятся стропила, при этом используются металлические уголки, саморезы или гвозди.

Расстояние между стропилами составляет 80 см. Нижний край стропил должен выступать за каркас беседки хотя бы сантиметров на 30-40.

После этого к стропилам крепится обрешетка. Для нее используется брус 50х50. Расстояние между брусом обрешетки зависит от кровельного материала. При покрытии металлочерепицей это расстояние меньше, чем при покрытии шифером. Прежде чем закрывать кровельным материалом, на обрешетку кладут гидроизоляционный материал, например рубероид.

Закончив с крышей, переходим к полу. К лагам, которые располагаются между брусьями нижней обвязки крепится напольная доска. Крепежом служат саморезы.

И, наконец отделка. Традиционно считается обшивка вагонкой наполовину беседки. Верхнюю часть можно застеклить, можно оставить открытой, а можно заделать узорной рейкой.

Беседка в китайском стиле (с чертежами и размерами)

Модным в последнее время считается строительство беседок в каком-либо национальном стиле. Наиболее популярен китайский стиль.

Здесь представлены схемы и чертежи для постройки в китайском стиле.

Размер беседки составляет 3,5х5 м. Чертежи бокового фасада и крыши:

Как видно из схем, фундаментом являются столбики. В начале ставится бетонная плита, на которой выкладываются кирпичные столбики. Десять идут непосредственно под каркас и два под ступеньки. На схеме показано расположение таких столбиков.

На готовые столбики кладется рубероид для гидроизоляции. После чего делается нижняя обвязка, устанавливаются стойки и верхняя обвязка. Схема верхней и нижней обвязки приведена ниже.

На нижней обвязке кладется шпунтованная доска для пола. После этого ставятся опорные стойки. По схеме их 10. На следующих чертежах показаны установка стоек и схема крыши.

Далее делается средняя обвязка примерно на высоте 80 см. Для этого используются бруски 50х150 мм. К вертикальным стойкам они крепятся при помощи уголков.

Следующие схемы показывают установку ступеней и ограждения.

Для придания беседке китайского стиля по углам крыши к стропилам приделываются выгнутые деревянные пластины.

Большая беседка на фундаменте

Здесь речь идет о беседки достаточно больших размеров, для которой необходим уже ленточный фундамент.

Например, на этом фото показана такая беседка, которая является одновременно и барбикюшницей.

Сам фундамент зависит от материала изготовления: дерево или металл, а так же от того закрытая она будет или открытая. На следующем рисунке показан примерный чертеж, согласно которому можно возвести такую конструкцию.

Чертеж беседки-качели

Беседка-качели довольно оригинальное сооружение, которое служит больше для отдыха без пикника, хотя на чертежах и присутствует стол. Но, согласитесь, наверное не очень то удобно будет раскачиваться, когда на столе стоит еда или напитки. Но, тем не менее, кому как нравится.

Поскольку этот тип беседки несколько иной по своему функционалу – присутствуют качающиеся элементы, то и крепить ее надо очень основательно. Чаще всего ножки такой беседки вкапываются в землю и бетонируются.

Фото оригинальных беседок из дерева без чертежей

И в заключении, несколько фотографий интересных вариантов беседок. Всех их можно даже назвать произведением беседочного искусства, настолько красиво они сделаны.

Надеюсь этот материал поможет вам выбрать и построить свою беседку. Обязательно поделитесь своим творением. Успехов!

Источник

Чертежи прямоугольной беседки своими руками: основы проектировки

Содержание

1. Проектировка беседки
2. Определение размера
3. Построение чертежа основания
4. Разработка деталей каркаса
5. Материалы и технологии
6. Из чего делаем
7. Особенности процесса
8. Вывод

Любая строительная работа должна начинаться с планирования, и возведение садовой альтанки или беседки отнюдь не является исключением. Конечно, проще всего заказать проект прямоугольной беседки профессиональным инженерам, но при наличии определенных навыков строительных работ можно справиться с задачей и своими силами. Тем более что ничего особо сложного в конструкции нет, а это значит, что нам придется только точно выдержать размеры.

Общая схема конструкции

Проектировка беседки

Определение размера

Прежде чем начать строить чертеж прямоугольной беседки, нам необходимо определить ее габариты:

• Во-первых, строение должно помещаться на нашем участке, и при этом не мешать перемещению. В идеале, беседку нужно располагать на удалении от жилых и хозяйственных построек – такой подход обеспечит оптимальные условия для комфортного отдыха.

Вариант со стандартными размерами

• Во-вторых, внутри должно быть достаточно просторно. Если мы говорим о прямоугольных моделях, то они изначально планируются как навесы для довольно большого числа людей. Как минимум, вся ваша семья должна там размещаться с комфортом.
• В идеале ширина подобного сооружения должна составлять от 2,5 до 3,5 м, а длина  — от 4,5 до 6 м. Сделаем меньше – будет тесно, а конструкция с большими габаритами будет смотреться громоздко.

Обратите внимание! Если планируется установка очага или барбекю, то в этом случае необходимо заложить в одном из торцов площадку примерно 2х3 м. Этот  запас необходим для того, чтобы дым и жар от углей не мешали отдыху.

Выбранные размеры можно будет скорректировать в процессе построения подробного плана. Естественно, делать это нужно так, чтобы общие габариты не «вылезли» за пределы отведенной для сооружения площади на участке.

Проект беседки-пагоды

Когда с размерами определились, можно браться за линейку или за специальную компьютерную программу. В любом случае принципы, по которым мы будем вести построение, остаются неизменными.

Статьи по теме:

• Проекты беседок
• Чертежи беседок для дачи с размерами
• Проекты беседок для дачи

Построение чертежа основания

Начинать проектировку нужно с построения схемы основания.

В качестве примера мы возьмем столбчатый фундамент из бетонных блоков 250х250 мм:

План-схема фундамента

• На лист бумаги (желательно использовать миллиметровку – так новичку будет гораздо проще избежать ошибок) наносим контур строения в соответствии с выбранными размерами.
• На чертеж накладываем осевые лини, проходящие через середину длинной и короткой стороны.
• Ориентируясь на положение осевых линий, отмечаем места, в которых будет проводиться установка элементов фундамента

Устройство и внешний вид основания

• Опоры нужно размещать равномерно. К примеру, для варианта с шириной 3,4 и длиной 5 м оптимальным шагом между столбиками из бетона будет 1,4 м, как показано на схеме.

Обратите внимание! Исходя из того, чтоб мы будем  монтировать опоры 250х250 мм, шаг между центрами их гнезд при монтаже нужно будет делать  1500-1550 мм.

• Далее нам необходимо выполнить чертеж обвязки. Используя предыдущую схему, а лучше – сделав ее копию, наносим на бумагу изображение брусьев. В качестве обвязки лучше всего использовать деревянный брус сечением 150х150 мм или доску 50х150 мм, что и нужно отразить на чертеже.
• Также необходимо схематически изобразить конструкцию узла примыкания стоек к основанию, включая крепежные элементы и гидроизоляционный слой из рубероида или водонепроницаемой мембраны.

Узел крепления стойки

• В завершение отдельно вычерчиваем устройство пола. Как правило, в беседках данного типа достаточно одного слоя половой массивной доски, уложенной на лаги.

Отдельно следует рассмотреть ситуацию с установкой стационарной печи или мангала. Если масса этих устройств будет велика, то пол, сделанный по обычной технологии, может не выдержать. Именно поэтому под печь стоит залить отдельный фундамент, обозначив его на чертеже.

Статьи по теме:

• Проект беседки с барбекю: чертежи с размерами
• Беседка 3х3 своими руками: чертежи и размеры
• Проекты беседок: чертежи и фото

Разработка деталей каркаса

Когда схема основания готова, можно переходить к построению каркаса. В большинстве случаев чертежи прямоугольной беседки строятся в нескольких проекциях (вид по длинной и вид по короткой стороне), что позволяет получить представление об общем виде готового сооружения.

Для начала, как и в случае с основанием, вычерчиваем общие контуры строения. Здесь необходимо правильно подобрать высоту.

Оптимальные параметры таковы:

• От нулевой отметки грунта до конька  -4 – 4,5м.
• От уровня грунта до потолка – 2,8 – 3м.
• От пола до потолка -2,3-2,5м.
• Цоколь – до 0,5м.

Боковая проекция с отметкой высот

Отметив эти высоты на схеме, приступаем к изображению отдельных элементов:

• В первую очередь делаем чертеж стоек, следя за тем, чтобы их размещение совпадало с размещением опор фундамента.
• Затем соединяем стойки верхней обвязкой, при необходимости изображая потолочный настил.
• Между стойками наносим схематические изображения ограждений. Сами ограждения стоит построить на отдельном листе в большем масштабе.

Схема крепления стропил

• В верхней части  схемы чертим стропила, соединенные с коньковым брусом. Для облегчения проектирования можно также изготовить рисунок, показывающий верхнюю проекцию размещения стропил – так нам будет легче ориентироваться при монтаже.

Совет! Как и в случае с узлом примыкания к фундаменту, место крепления стропила к верхней обвязке вычерчиваем отдельно.

• На завершающем этапе работы наносим на схему элементы отделки: ручки, лестницы, декоративные детали ит.д. Размещать их необходимо таким образом, чтобы они не снижали эксплуатационные качества самого сооружения.

Как мы отмечали выше, данная инструкция может быть реализована также и посредством компьютерных программ. Естественно, для их использования необходима практика, но зато в итоге помимо чертежа мы можем получить трехмерную модель будущей альтанки, и представить, как будет выглядеть ваш участок с этим новым строением.

Материалы и технологии

Из чего делаем

Выполняя построение чертежей своими руками, нужно постоянно иметь в виду, какие материалы для работы у нас есть в наличии. И именно, исходя из этого, и следует наносить на схему конкретные размеры.

К примеру, для построения описанной в примере беседки нам будут нужны:

• Бетонные опоры 250х250 мм высотой около 1 м.
• Стойки из бруса 150х150 мм высотой около 2,5м.
• Доски или брусья для обвязки (50х150 мм, длиной от 3,5 до 6 м).
• Балки потолочные (50х150 мм, длина – 3,5  — 5,5м).
• Стропила (40х120 мм).
• Коньковый брус (50х150 мм, 2000 мм длиной).
• Доски для настила (40х100 мм).

Номенклатура используемых пиломатериалов весьма обширна

Также нам понадобятся:

• Элементы ограждения (листы поликарбоната на каркасе, решетчатые деревянные щиты ит.д.).
• Доски для обрешетки и обшивки.
• Обсадные короба для оконных конструкций (если таковые предусмотрены проектом).
• Крепежные элементы.
• Кровельный материла.

Решающими факторами при выборе этих деталей являются ваши предпочтения, а также доступность и цена тех или иных материалов в вашем регионе.

Статьи по теме:

• Чертежи беседок из дерева с размерами
• Беседки из металла своими руками: фото, чертежи и схемы
• Угловая беседка

Особенности процесса

Сам процесс монтажа беседки много времени не занимает.

Работы ведем в такой последовательности:

• Выполняем геодезическую съемку местности, определяя ее уклон и выбирая максимально ровный участок.
• Используя строительный нивелир и теодолит, выполняем разметку участка согласно построенному чертежу основания.

Совет! Этот этап лучше доверить профессионоалам.

• По разметке бурим отверстия для установки опор фундамента.

Работы ведутся по плану

• Заложив в каждое отверстие гравийную подушку, устанавливаем и бетонируем опоры.
• Если в качестве опор используются деревянные балки, то впоследствии их можно будет выровнять путем подрезки. А вот бетонные столбы для беседки нужно сразу устанавливать предельно ровно, контролируя соответствие величины шага заложенным в проекте показателям.
• На опоры укладываем слой рубероида для гидроизоляции. Поверх рубероида закрепляем вертикальные стойки, соединенные досками обвязки.

Обратите внимание! Конструкция узла соединения стоек с фундаментом может быть самой разной, так что стоит заранее изучить наиболее доступные инженерные решения.

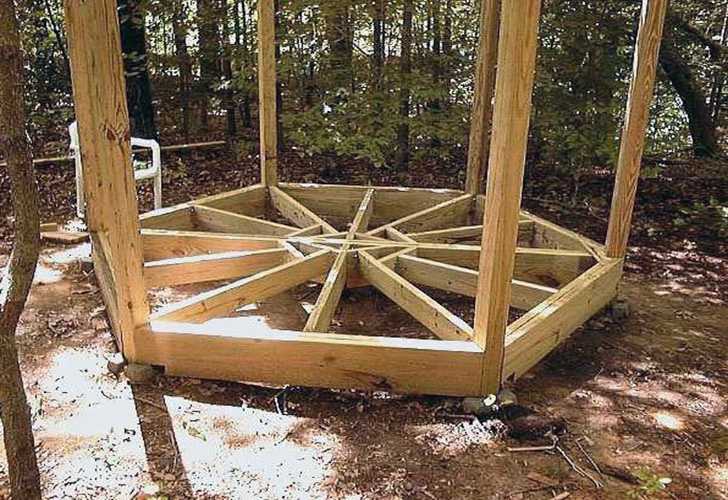

• Соединяем с обвязкой лаги, на которые настилаем половую доску. Если используется доска из дорогого материала, то на время стройки можно заменить ее временным настилом.

Затем переходим к сборке верхней части:

• К стойкам крепим верхнюю обвязку.
• Ориентируясь на построенные схемы, вырезаем пазы для крепления стропил. Устанавливаем стропила и раскосы, соединяя их с коньком
• На стропилах закрепляем обрешетку под кровельный материал.

В принципе, на этом задачу построенного чертежа можно считать полностью выполненной.

Далее нам остается выполнить лишь косметическую отделку:

• Между стойками закрепляем детали ограждения.
• Там, где это предусмотрено проектом, устанавливаем остекление.
• Укладываем чистовой пол.
• Выполняем финишную обработку всех поверхностей — шлифовку, обеспыливание, обработку бактерицидными средствами.

Фото готового сооружения

Как правило, последним штрихом является прикрепление входной лестницы и установка предметов интерьера, включая мангал.

Вывод

Достаточно подробные чертежи прямоугольных беседок можно найти в сети на нашем сайте. В то же время, самостоятельное построение схемы также вполне по силам любому, кто имеет хотя бы минимальное представление об инженерной графике.

Руководствуясь приведенными советами, а также просмотрев видео в этой статье, вы сможете освоить данную технологию, и изобразить вашу будущую беседку на бумаге или в программе для проектировки.

Бетонное ограждение | Гравийная доска 3,0 метра

Все наши бетонные ограждения армированы сталью для дополнительной прочности. Они являются отличной альтернативой деревянным гравийным доскам, идеально подходящим для ветреных районов, где вам нужно дополнительное спокойствие.

Держите панели забора над землей и продлите срок их службы с помощью бетонной плиты из гравия , одобренной Британским стандартом ! Поднимите забор на 150 мм (~6 дюймов) и заложите прочную основу для создания собственной системы ограждения. Каждая 3-метровая доска имеет прорези на обоих концах для совмещения с утопленными стойками, готовые отверстия; у них также есть отверстие в центре доски, если вы хотите установить еще одну стойку. Мы предлагаем использовать болты M10 220 мм .

Эти плиты бетонные, с одной гладкой стороной и одной плоской стороной – указанные выше размеры указаны в миллиметрах – мм.

ВАЖНАЯ ИНФОРМАЦИЯ

При выборе бетонно-гравийной плиты важно убедиться, что вы покупаете правильную плиту.

Эти бетонно-гравийные плиты доступны одной длины, 3000 мм (~10 футов). Они НЕ подходят для использования с какими-либо из наших деревянных панелей забора, вместо этого они предназначены для использования с нашими бетонными заглубленными столбами и отдельными деревянными элементами.

Если вы совсем не уверены, пожалуйста, свяжитесь с нами, мы здесь, чтобы помочь.

Особенности

• Огромный склад
• Все проверенные продукты
• Отслеживаемая доставка
• Низкие цены
• Служба поддержки клиентов в Великобритании

Гарантия производителя*

*при соблюдении условий и положений ches: 2

Отделка — Гладкая /Rockface: Гладкая

Нижеуказанные области обслуживаются собственным автотранспортом. Мы стремимся доставить в течение количества рабочих дней, указанного для вашего региона, однако это только приблизительные значения. Мы не можем нести ответственность за какие-либо расходы, понесенные в связи с изменением даты вашей доставки — пожалуйста, не заказывайте подрядчиков до того, как ваша доставка будет сделана.

ЗОНА 1 (зеленая)               2–5 РАБОЧИХ ДНЕЙ
Заказы на сумму свыше 200 фунтов стерлингов            БЕСПЛАТНАЯ ДОСТАВКА 10 £ ДОСТАВКА
Заказ менее 100 £            25 £ ДОСТАВКА

ЗОНА 2 (желтая)                            5–10 РАБОЧИХ ДНЕЙ0007

ЗОНА 3 (Синяя)                                                  5–10 РАБОЧИХ ДНЕЙ 72

ПОЧТОВЫЙ ИНДЕКС ОБЛАСТЬ

ПОЧТОВЫЙ ИНДЕКС НАЗВАНИЕ ОБЛАСТИ

ББ

Блэкберн

БЛ

Болтон

БД

Брэдфорд

CW

Крю

ДЛ

Дарлингтон

ДЮ

Дадли

ХГ

Харрогейт

ТФ

Телфорд

ТС

Кливленд

ВА

Уоррингтон

ВН

Уиган

ВР

Вустер

ВВ

Вулверхэмптон

Заказы на указанные ниже почтовые индексы будут обслуживаться нашими дочерними компаниями, и продукты могут немного отличаться от представленных на фотографиях.

ЗОНА A (оранжевая)        2–5 РАБОЧИХ ДНЕЙ
Все заказы                    25 фунтов стерлингов ДОСТАВКА

Для заказов за пределами этих регионов, пожалуйста, свяжитесь с нами по

01205 359188

или по электронной почте sales@withamtimber. co.uk. Небольшие предметы иногда отправляются по почте, пожалуйста, свяжитесь для получения информации.

Мы предлагаем доставку на обочину – обычно мы пытаемся доставить товар в ваш палисадник или на подъездную дорожку: мы оставляем товар в безопасном месте рядом с главной дорогой, но не на дорогах общего пользования. К сожалению, продукт не может быть пронесен с задней стороны собственности, и мы не можем войти в собственность для доступа. Например, если вы живете в квартире или доме с террасой, мы по-прежнему сможем доставить только в точку собственности, примыкающую к главной дороге. Пожалуйста, убедитесь, что достаточно места для доставки и транспортного средства доставки. Мы доставляем только по зарегистрированным жилым или коммерческим адресам. Мы не доставляем на неохраняемый участок, автостоянку, пустырь и т. д. Мы не несем ответственности за любой ущерб, нанесенный вашему имуществу, или любые претензии, возникшие в результате того, где посылка была оставлена.

Если мы не сможем осуществить доставку или возникнет задержка из-за проблем с доступом, взимается комиссия в размере 20%.

Мы просим наших водителей быть максимально гибкими, но окончательное решение о доставке остается за ними.

При возврате товара взимается комиссия в размере 20% от стоимости продажи, но не менее 20 фунтов стерлингов. Это не влияет на ваши законные права. За товары, доставленные напрямую производителем (товары, доставленные оптом), может взиматься более высокая плата, если только нет проблем с качеством.

• Круглые проволочные гвозди

  От

  5,40 £

  Просмотреть ещеБыстрый просмотр

• Болты и гайки

  От 9000 7

  14,66 £

  ПодробнееБыстрый просмотр

• Сумка Remix Post Mix Concrete Maxi Bag

  От

  7,18 £

  Просмотреть ещеБыстрый просмотр

• Шайбы

  От

  0,18 £

  Просмотреть ещеБыстрый просмотр

• Шуруп для дерева с потайной головкой

  Просмотреть ещеБыстрый просмотр

У этого товара пока нет отзывов.

Отправить отзыв

<< Предыдущая Следующая >>

• Круглые проволочные гвозди

  From

  £5.40

  Просмотреть ещеБыстрый просмотр

• Болты и гайки 900 07

  From

  £14,66

  Посмотреть ещёБыстрый просмотр

• Шайбы

  От

  0,18 фунтов стерлингов

  Просмотреть ещеБыстрый просмотр

• Remix Post Mix Concrete Maxi Bag

  From

  7,18 £

  Просмотреть ещеБыстрый просмотр

9004 9

• Шуруп для дерева с потайной головкой

  ПодробнееБыстрый просмотр

Садовый домик 25 м² Mariedal

/ Садовые домики / Садовый дом 25 м² Mariedal

Больше изображений продукта

Артикул №: P3865-Mariedal-25

21,8 кв. м + чердак 6,1 кв.м

Модульный дом 25 кв.м. с мансардой и нашими лучшими тройными стеклопакетами с коэффициентом теплопередачи 0,9.

21 869 фунтов стерлингов

В том числе НДС

Статус на складе: Под заказ
Срок поставки: 4-6 недель

Заказать консультацию специалиста по садовому дому

Запрос цитаты

Разница в деталях

Получите максимум от своего дома с нашими аксессуарами

Дополнительная информация

• Поставляется в виде сборных деталей для облегчения сборки
• Используйте подрядчиков Polhus для помощи в установке

Mariedal — одна из наших самых популярных сборных кабин. Внизу есть большая просторная каюта с главной комнатой и ванной комнатой, а над ванной вы найдете уютный спальный лофт. Широкие решетчатые стеклянные двери делают дом светлым и просторным. Дом соответствует требованиям Шведского жилищного управления к постоянному жилью в отношении управления энергопотреблением, высоты потолков и приспособления для людей с ограниченными возможностями.

Mariedal хорошо подходит как дом для отдыха или как роскошная дополнительная комната для домашнего офиса или комната для хобби для занятий, требующих немного больше места.

Когда вы решили, где вы хотите разместить кабину, подготовьте фундамент, выровняв землю, отлив или выкопав цоколь и посыпав гравием поверхность земли, большую, чем здание, в соответствии с нашими инструкциями. Поскольку кабина уже изготовлена ​​и находится на складе, мы предлагаем быструю доставку.

Стены поставляются в виде панелей, которые вы возводите и собираете на месте. Балки пола и части крыши предварительно обрезаны до нужной длины, поэтому вам нужно только собрать кабину в соответствии с руководством. Если у вас возникнут вопросы во время установки, вы всегда можете позвонить в службу поддержки клиентов и поговорить со специалистом по сборке кабины.

Если вы не хотите собирать дом самостоятельно, вы также можете заказать у нас сборочный комплект. Наши опытные подрядчики Polhus приедут и соберут хижину на вашем участке.

Когда кабина полностью собрана, остаются последние штрихи, такие как покраска снаружи, укладка кровли, внутренняя отделка деревянными панелями или все, что вы считаете нужным. Мы предлагаем пакеты аксессуаров, такие как пакеты для облицовки крыш, пакеты для изоляции и пакеты для внутренней облицовки.

 При заказе у вас есть возможность указать неделю, на которой будет доставлена ​​ваша каюта.

Attefallshus — это тип коттеджа, который строится в Швеции с 2014 года. Это просто здание площадью до 30 квадратных метров, которое можно построить на своем участке без разрешения на строительство.

Попросите помощи в сборке прекрасного Садового домика Мариедали! Строительство дома может показаться большим проектом, поэтому возьмем на себя и сборку, и оформление документов. Наши проектировщики составляют разрешение на строительство и строительные документы, требуемые советом. Наша профессиональная команда собирает балки перекрытий, половые доски, элементы стен, внутренние стены, фермы, потолочные доски, балконы, окна, входные и внутренние двери, все, что относится к серии. В базовую цену также входит установка водоотвода, установка кровельного покрытия (войлок или черепица) и укладка утеплителя пола — если вы выбрали эти аксессуары у нас.

Все, что вам нужно сделать, это:

Если вы решите приобрести некоторые аксессуары, такие как изоляция, внутренние стены, мы, конечно же, также предлагаем услуги по их установке. Мы строим сотни деревянных домов в год, так что скоро вы сможете начать украшать свой новый дом!

1. Поговорите с нашими экспертами — Вместе мы выясним, какие услуги и аксессуары необходимы для вашего проекта.

2. Цитата — После обсуждения мы составим для вас индивидуальное предложение. Может быть приятно знать, что у нас всегда фиксированные цены на наши услуги по установке и установке!

3. Инициация проекта и сдача — Планирование недели монтажа — строительные техники, наши дизайнеры и логисты позаботятся о разрешениях на строительство, доставке и монтаже.

4. Сборка и отделка — Устройтесь поудобнее и наслаждайтесь! Если у вас есть возможность, многим будет весело побывать там в первый день строительства, но это не обязательно.

Помощь в сборке — базовый пакет

5 080

Монтаж — утепление стен + панели

1 810

Монтаж — утепление потолка + панели

1 490 £

Мы перезвоним вам в течение 10 минут (с понедельника по пятницу с 8 до 17)

Лучший способ начать работу — наше руководство по сборке!

Тридцать страниц пояснений и иллюстраций
✔
Наши специалисты подскажут, как начать работу над вашим проектом.

Вы соглашаетесь с тем, что мы вышлем руководство по сборке и персонализированные предложения. Отпишитесь, когда захотите.

Как собрать садовый домик

Сборный

Как утеплить пол

Укладка рубероида

Как утеплить стены

Сборные

Укладка черепицы

Изоляция крыши и панели

Сборные

Что думают предыдущие клиенты о наших зданиях?*

*Опрос проводился в 2020 году, в нем приняли участие 89 клиентов из 398 опрошенных.

Думал, что качество комплекта было хорошим или очень хорошим

Наши клиенты дали нам в среднем 5 звезд из 6, когда их спросили: «Как бы вы оценили дизайн садового домика?»

9 из 10

Чувствовал, что здание было доступным или очень доступным

Заявлено, что доставка прошла хорошо или очень хорошо

Что вам понравилось в садовом домике?

”Что ничего не пропало и что все было доставлено в ожидаемый день и время. Кроме того, он очень хорошо соответствовал описанию на веб-сайте».

«Простота сборки. Я построил дом, просто так!»

«Отличное качество. Отличный сервис. Когда мы получили доставку, межкомнатные двери отсутствовали, но проблема была легко решена.»

Что можно улучшить?

«Трудно придумать что-то негативное, а возникающие проблемы в основном решались по телефону. Может быть, кто-то из компании мог бы зайти на сайт, чтобы решить какие-то вопросы или дать совет, если возникнут какие-то проблемы?»

«Инструкции и спецификации доставленных деталей, а также то, где и как они были упакованы, могли бы быть лучше».

«Более подробные фотографии того, как монтировать накладки, молдинги и т. д.»

• L

  Леннарт А

  Вся покупка: Хорошее качество, хорошая доставка и хорошие отзывы

• M

  Mikael Z

  Мы считаем, что это была хорошо спланированная и прочная конструкция, здорово иметь чердак с прочной лестницей

• C

  Carola R

  Хороший продукт по цене

• Дж

  Джулиана в К.

  Выглядит великолепно. Я очень доволен.

• P

  Petra A

  Простота и хорошее соотношение цены и качества

• Ö

  Östen H

  Прекрасный дизайн, хорошее качество, хорошая планировка, хорошее соотношение цены и качества

• L

  Lars J

  Простота сборки, но убедитесь, что опорные балки правильно сбалансированы и имеют правильные диагональные размеры

• К

  Кристина Б

  Прекрасный дом

• I

  Ingemar L

  Это приятно и практично.

• L

  Linnea E

  Хорошо иметь фахверковый дом

• P

  Per-Erik E

  Качественные материалы и тщательная сборка

• M

  Коврики B

  Хороший, практичный дом. Хорошая цена. Качество, характеристики

• E

  Ева Лена N

  Все получилось очень хорошо, мы очень довольны

• H

  Хенрик H

  Из него получился прекрасный домик

• B

  Björn H

  Хорошее соотношение цены и качества. Хорошее качество.

• Ф

  Фредрик М

  Все работало хорошо

• Дом в функциональном стиле с хорошей планировкой.

• G

  Gunnar I

  Дизайн, качество и обслуживание клиентов.

• M

  Maria Z

  Простота сборки. Твердый. Стильный и практичный.

• Ж

  Жюльен Д

  Фантастическая помощь от Хокана в строительстве!!!

• H

  Helena S

  Прекрасный, приятный дом, поставляется в комплекте

• Отличная цена

• C

  Catarina L

  Хорошее качество, простота сборки, отличный результат

• E

  Erik S

  Красивый дизайн и хорошая внешняя древесина

• K

  Karin Z

  Приятный, красивый и просторный

• H

  Håkan F

  Хорошее описание того, как построить дом.

• F

  Fredrik L

  Доступный, прекрасный дом хорошего качества по цене, и потому что нам всегда помогали, когда мы звонили/или писали по электронной почте с вопросами.

• Н

  Henry J

  Хорошее качество, хорошее соотношение цены и качества, действительно отличное обслуживание клиентов от Polhus. В основном имел дело с Кристером.

• M

  Mattias E

  Хорошая планировка и выглядит красиво. Легко мириться.

• F

  Freddy R

  Хорошее обслуживание клиентов от продавца

• J

  Джоэл E

  Легко собирается

• T

  Torsten L

  Отличное качество, хорошее соотношение цены и качества

• Л

  Лена П

  Качество, доставка.

• K

  Karl B

  Очень хорошее обслуживание клиентов, с хорошим пониманием проблем, с которыми мы столкнулись и которые мы указали, и мы получили помощь в их решении

• Здорово иметь возможность позволить себе нашу мечту!

• Дом, который я выбрал, выглядит красиво, внутри большая гостиная, и все в порядке

• E

  Erik R

  Хорошее соотношение цены и качества, отличный внешний вид

• H

  Helene W

  Красивый дизайн

• M

  Коврики A

  Было весело собирать самому

• L

  Лейф Т

  Хороший дом. Хорошее обслуживание клиентов.

• T

  Тон K

  Простой, красивый

• M

  Маргарета A

  Хорошее соотношение цены и качества, и это красиво

• L

  Lisa B

  Детали легко найти, они имеют четкую маркировку

• H

  Hans H

  Вы получаете много за свои деньги. Хорошее качество.

• Очень хорошо подошло

• A

  Andreas R

  Простота сборки, хорошее соотношение цены и качества

• P

  Peter W

  Очень доволен, большой + Вам.

• P

  Peter S

  Хорошее соотношение цены и качества

• P

  Peter G

  Модели Nice

• P

  Пол O

  Мы так много смогли сделать с нашим садовым домиком сами по себе

• R

  Ronnie K

  Набор, который относительно легко собрать. Строительный комплект нам был необходим, так как большую часть деталей нужно было везти на площадку.

• B

  Björn J

  Хорошее соотношение цены и качества, с ним легко работать.

• H

  Hilding K

  Мы очень довольны нашим прекрасным, красивым домом

Справочные фотографии наших клиентов

Технические характеристики

Размеры и технические характеристики

— Длина: 6500 мм

— Ширина: 3800 мм

— Высота: 3775 мм, максимальная высота внутренней стены 2500 мм

900 02 — Площадь здания: 24,7 кв.м.

— Комната 1 (главная): 15,4 кв.м

— Комната 2 (ванная): 3,3 кв.м

— Лофт: 6,1 кв.м 9000 7

— Площадь поверхности крыши: 28,1 кв. м

— Угол крыши: 34°

— Несущая способность крыши: 250 кг/кв.м

Входит в комплект

— Секции стен: Готовые к использованию неизолированные секции стен с плитами OSB толщиной 10 мм, стойками 95 мм и стоячими панелями толщиной 18 мм (готовые к изоляции)

— Пол: Половые доски 28 мм на лагах пола 50 x 150 мм

— Крыша: Верхняя плита OSB 18 мм с воздушным зазором 20 мм, нижняя плита OSB 10 мм на балках крыши 45 x 145 мм 900 07

— Наружные двери: Двери стеклянные со стеклопакетами, включая замок (Assa Abloy) — 2 двустворчатые двери 1800 x 1990 мм, 1 дверь 890 x 1990 мм, U 0,9

— Внутренняя дверь: Необработанная деревянная дверь 900 x 2100 мм вкл. замок (Асса Аблой)

— Windows: Стеклопакеты, окрашенные в белый цвет — 1 шт. 890 x 890, 1 шт. 600 x 560 мм, коэффициент теплопередачи 0,9

— Прочее: изоляция, внутренняя обшивка и обшивка крыши не входят в комплект, доступны как дополнительные принадлежности

— Шурупы и гвозди: включены

— Упаковка Упаковка 1: 1700 кг, Д 4900 x Ш 1200 x В 2100 мм

— Упаковка 2: 1500 кг, Д 2600 x Ш 1200 x В 2670 мм

— Упаковка 3: 100 кг, Д 6500 x Ш 200 x В 170 мм

— Пакет 4: 350 кг, Д 1900 x Ш 800 x В 2200 мм ?

Аналогичные продукты

Садовые домики

Садовый домик 25 кв.м. Оливия

23,57 м² + чердак 9,84 м²

£17 549

Узнать больше и заказать

Садовые домики

Садовый домик 25 м² Edwin

23,57 кв.м + чердак 9,84 кв.м

16 519 фунтов стерлингов

Узнать больше и заказать

Садовые домики

Садовый домик 25 кв.

м Oliver

23,57 кв.м + чердак 9,84 кв.м

16 739 фунтов стерлингов

Узнать больше и заказать

Садовые домики

Садовый домик Montrose

16,4 кв.м (толщина стенки 44 мм)

£9,539

Узнать больше и заказать

Садовые домики

Садовый домик Эльба

21,84 м2 + терраса 6,3 м2

£14 449

Узнать больше и заказать

Садовые домики

Садовый домик 25 м² Анна

23,57 м² + чердак 9,84 м²

£16,499

Узнать больше и заказать

Садовые домики

Садовый домик 25 кв.

м. Ева

23,57 кв.м + чердак 9,84 кв.м

17 999 фунтов стерлингов

Узнать больше и заказать

Садовые домики

Садовый домик 25 кв.м. Домкрат

23,57 м² + чердак 9,84 м²

17 659 фунтов стерлингов

Узнать больше и заказать

Также приобретены продукты



Дренажный пакет Черный Листовой металл Двускатная крыша 7 м (23 фута)

Дренажный комплект 7 м (23 фута)

719 фунтов стерлингов

Узнать больше и заказать

Кровля

Рубероид, подложка и гвозди — 32 м² (344,4 кв. фута)

Узнать больше и заказать

Кровля

Рубероид, подложка и гвозди — 48 м² (516,7 кв.

футов)

Рубероид 48 м² (516,7 кв. футов)

759 фунтов стерлингов

Узнать больше и заказать

Кровля

Пакет черепицы Черный макс. 30 м² (322,9 кв. футов) площадь крыши

Черная черепица 30 кв. м (322,9 кв. фута)

£539

Узнать больше и заказать



Дренажный пакет Черный Металлический край Двускатная крыша 8 м (26,2 фута)

Двускатная крыша 8 м (26,2 фута)

765 фунтов стерлингов

Узнать больше и заказать

Кровля

Пакет гонта Красный макс. 30 м² (322,9 кв. футов) площадь крыши

Пакет черепицы для 30 м² (322,9 кв. футов)

539 фунтов стерлингов

Узнать больше и заказать

Кровля

Рубероид, подложка и гвозди — 40 м² (430,6 кв.
