Крыша – это один из самых главных элементов дома. Она не только защищает его от попадания атмосферных осадков, но и сохраняет часть тепла, а иногда и является дополнительным жилым помещением, если речь идет о мансардной крыше. Поэтому, вне зависимости от конструкции крыши, к ее устройству прилагают немало усилий. Если говорить о самой конструкции, то двухскатная крыша является самой популярной. Своими руками можно построить ее только по предварительному чертежу или хотя бы элементарным расчетам. Чертеж своими руками правильно сделать довольно сложно, а вот произвести расчет вполне возможно.

Схема устройства двускатной крыши.

Строительство двухскатной крыши своими руками достаточно просто. Однако часто можно встретить и четырехскатные крыши, конструкция которых гораздо сложнее. Для простых построек, например, гаража, хозяйственного строения, устраивают односкатные крыши. Плоские же крыши применяются для постройки зданий большой площадью, многоэтажных жилых домов и так далее.

Двухскатная крыша: преимущества, устройство, идеи

Получила свое название эта крыша по количеству скатов, которые формируют крышу, пересекаясь по одной линии. Большим преимуществом двухскатной крыши становится то, что внутри достаточно много пространства для устройства полноразмерной комнаты. Если крыша будет хорошо утеплена, то комната может стать жилой даже зимой.

Варианты двускатных крыш.

В большинстве своем крыши такого типа имеют очень резкие уклоны – более 10 градусов. Крыши, которые имеют чердачное помещение, называются мансардными. Если параметры крыши выбраны правильно, то под ней всегда найдется несколько лишних метров для устройства летней комнаты, офиса или просто места для отдыха.

Сейчас все большей популярностью пользуется не просто двухскатная мансардная крыша, а ломаная. Такой называют крышу, у которой один и тот же скат имеет два направления. Например, из конька скат направлен под одним углом, а в середине он меняет свое направление. Такая конструкция крыши дома была придумана только с одной целью – увеличить кубатуру чердачного помещения.

Построить ломаную мансардную крышу своими руками достаточно просто.

При этом может понадобиться следующий материал:

• брус деревянный 10, 12 или 15;
• необрезная доска;
• кровля;
• гидробарьеры;
• утеплительный материал;
• гвозди.

Из инструмента необходимо будет иметь:

• молоток;
• топор;
• строительный степлер и скобы;
• ножовка по дереву или бензопила;
• отвес или уровень;
• рулетка.

Вернуться к оглавлению

Этапы возведения стропильной системы

Строительство крыши дома можно условно разделить на несколько этапов. Если считать, что коробка дома уже готова, то на первом этапе нужно сделать основу, на которую будет опираться стропильная система. В виде такой опоры может быть балка. Сечение ее составляет, как правило, 10х10 см. Балки укладываются на гидроизоляцию. В качестве гидроизоляционного материала может выступать рубероид.

Виды стропиьных систем.

Стоит отметить, что если стены деревянные, то дополнительные балки укладывать не нужно, так как верхний венец и будет выполнять функции опоры для стропильной системы.

Вторым этапом следует сделать стойки. Их устанавливают на балку либо на верхний венец. В качестве стоек используют брус сечением 10х10 см. При установке стоек следует помнить, что максимальное расстояние между ними не должно быть больше 2 м. Оптимальным же можно считать расстояние в 90 см. Строительство такой стропильной системы влечет большие затраты, но является более надежным.

Стойки следует делать строго вертикальными. В этом поможет отвес или уровень. В дальнейшем именно эти элементы станут каркасом стен мансардной комнаты. Кроме того, стойки должны находиться в одной плоскости, чтобы стена была не только вертикальной, но и ровной по всей длине.

Схема крепления стропильных элементов.

Стойки к балке следует крепить скобами из металла или при помощи шипового соединения. Чтобы стойки оставались в вертикальном положении в ходе всего процесса возведения крыши, их укрепляют снизу откосами, которые своим основанием имеют балки перекрытия.

Третьим шагом становится изготовление поперечного бруса. Используется брус 10х10 см. Его крепят к двум противоположным и противолежащим стоякам в верхних точках. Крепить можно любым удобным способом. В конце такой работы получается конструкция, которая называется подстропильной рамой. Собственно, эта рама и будет определять размеры мансарды, то есть ее ширину, длину и высоту.

На следующем шаге нужно делать мауэрлат. Этот элемент крыши представляет собой балку, которая является опорой для стропил. Мауэрлат можно изготавливать из доски с толщиной в 40 мм. Можно использовать брус похожего размера.

Схема крепления мауэрлата.

Монтаж мауэрлата осуществляется к подстропильной раме по всей длине каждого ската. Он не только выполняет функцию опоры для стропил, но и служит для придания большей жесткости всем подстропильным рамам, скрепляя их между собой, а также для передачи нагрузки, которую оказывает стропильная система на стены.

Чтобы защитить мауэрлат от намокания, под него подкладывают гидроизоляционный слой. Поскольку мауэрлат придает жесткость всей стропильной системе, то, для его большей устойчивости, он крепится еще и отожженной медной проволокой. Толщины в 3-4 мм для проволоки будет достаточно.

Когда основа для стропил готова, можно приступать к ее монтажу. Чтобы сделать все правильно, нужно нанести разметку. На мауэрлатах с обеих сторон наносится разметка, которая показывает шаг установки стропильных ног. Как уже было сказано, оптимальным шагом будет расстояние от 90 до 120 см. В первую очередь делать нужно крайнюю пару. Она устанавливается так, чтобы верхняя точка соприкосновения двух стропил проецировалась точно на середину между двумя соответствующими стояками. При этом эта точка не должна выходить за линию фронтона.

Схема крепления ригеля к стропилам.

В качестве материала для стропил можно использовать брусья 10*15, при этом устанавливать их нужно на ребро. Можно также использовать и доску толщиной в 50 мм и шириной в 15 см, при этом она должна быть прямой и не иметь сучков.

После установки крайней пары стропильных ног приступают к установке второй крайней пары. Далее между ними натягивается шпагат, который будет обозначать плоскость ската, упрощая тем самым установку остальных пар стропильных ног.

После того как вся стропильная система будет установлена своими руками, все пары следует соединить между собой в верхней точке, то есть возле самого конька. Сделать это можно, прибив к ним доски.

Следует заметить, что при длине стропил больше 8 м сверху устанавливается коньковая балка, которая будет служить опорой для стропильных пар.

Вернуться к оглавлению

Устройство отвесов и укреплений

После полного устройства стропильной системы приступают к устройству отвесов. Делать отвес можно при помощи кобылок. Кобылка представляет собой кусок доски, который прибивается к стропильной ноге снизу, образуя козырек. Отвес можно сделать и вторым способом, выдвинув стропильные ноги немного ниже. Однако, в случае загнивания какого-либо из стропил, его приходится менять. Для этого нужно делать демонтаж кровельного покрытия. В случае же загнивания кобылки нужно делать лишь частичный демонтаж или вовсе обойтись без него.

Кобылки устанавливаются по принципу стропил. Сначала крепятся все крайние, то есть четыре штуки. Дальше между противолежами натягивается шпагат и устанавливаются все остальные.

Виды отвесов крыши: ( а – кирпичный; б – на выпуске стропильной ноги; в – на выносной кобылке; г – подшивной из досок)/

Вдоль всей стены на кобылки прибивается доска, которая служит защитой от попадания влаги и снега во время сильных вьюг или проливных дождей.

Следующим шагом нужно делать укрепление. Делать его следует там, где должны располагаться окна. Все стояки укрепляются поперечными брусьями, создавая каркас будущего окна. Эти брусья будут служить верхней и нижней опорами соответственно.

Итак, на этом этапе можно считать скелет крыши завершенным. Теперь остается прибить доски обрешетки. Шаг выбирается исходя из выбранного кровельного покрытия.

Поскольку под двухскатной крышей будет полноценная комната, крышу следует утеплить.

Вернуться к оглавлению

Утепление мансардной крыши дома

Начинать утепление следует с устройства нижней обрешетки. Она прибивается с шагом в 15-30 см. Утеплять лучше всего пенопластом или минеральной ватой. Такой материал продается в плитах (пенопласт) или рулонах и плитах (минеральная вата).

Схема утепления крыши.

Утеплительный материал укладывается сверху на нижнюю обрешетку. Сделать теплоизоляцию своими руками не трудно. Однако есть некоторые тонкости. Во-первых, следует обращать внимание, чтобы утеплитель плотно прилегал к стропилам. Если используется вата, то лучше, чтобы она лежала немного внахлест с каждой стороны. Крепить вату можно степлером прямо к обрешетке.

Далее сверху на утеплитель стелется гидроизоляционный материал. Мембрана, как правило, имеет две стороны: одна из них способна пропускать влагу, а другая – нет. Нужно следить за тем, чтобы сторона. пропускающая влагу, лежала на утеплителе. Таким образом, влага из утеплителя будет уходить во внешнюю среду, а оттуда поступать ничего не будет. Гидроизоляционный материал крепится к стропилам скобами при помощи степлера.

Снизу к теплоизоляционному материалу производят монтаж пароизоляционного материала. Он не позволяет парам от дома проникать внутрь утеплителя. При устройстве такого «пирога» своими руками следует быть очень внимательным и аккуратным. Если утеплитель наберет в себя такое количество влаги, которое составляет даже пару процентов от его собственного веса, то эффективность всего утепления падает до 50 процентов.

Точно таким же образом выполняется утепление и боковых стояков.

Вернуться к оглавлению

Завершающие штрихи строительства

После утепления происходит этап внутренней отделки. Вся стропильная система внутри может быть обшита фанерой, а далее декоративными отделочными материалами. Что касается кровли, то для стропил с таким расстоянием, как и для частного дома в общем, отлично подходит шифер и металлочерепица.

Как видно, построить двухскатную мансардную крышу для частного дома – не трудное занятие. Главное – соблюдать последовательность этапов и быть аккуратным в работе. Следует также отметить, что, для обеспечения деревянным элементам крыши дома долговечности, их заранее следует пропитать антисептиком для дерева.

фото, проект, особенности конструкции и монтажа :: SYL.ru

Строительство частных домов обычно предусматривает обустройство двускатной крыши. Она отличается надежностью и хорошо противостоит снеговым, а также ветровым нагрузкам. Кроме того, такая конструкция может быть совмещена с любым кровельным покрытием. Еще один фактор в пользу подобной кровли заключается в относительно низкой стоимости. Монтажные работы не отличаются особой сложностью, поэтому испортить все будет очень непросто. Смотрятся такие крыши привлекательно, а выстраиваются без наличия у мастера специальных знаний. Все это и определяет их популярность.

Особенности конструкции

Двускатная крыша состоит из двух наклонных плоскостей, которые называются скатами. Они соединяются в области конька и располагаются под углом друг к другу. Угол называется углом наклона кровли. От него зависят механические характеристики, функциональность и выбор кровельного покрытия. По торцам ската образуются треугольники, которые называются фронтонами.

Скелет конструкции состоит из следующих элементов:

• стропильных ног;
• мауэрлата;
• стойки;
• прогонов;
• затяжек;
• лежней;
• подкосов;
• обрешетки.

Что касается мауэрлата, то он представляет собой опорный брус, расположенный на верхней части противоположных стен. Он передает нагрузку от крыши на стену. На этот брус опираются балки перекрытия или стропильные ноги. Функцию мауэрлата в деревянной постройке играет верхний венец сруба. Если же речь идет о каменном здании, то мауэрлат устанавливается на верхний ряд кладки с помощью анкерных болтов.

О мауэрлате и стропилах

В основе мауэрлата лежит сухой брус хвойных пород. Его сечение должно быть квадратным, а сторона составляет 100 или 150 мм. Двускатная крыша имеет в составе стропильные ноги. Они предназначены для формирования треугольника и устанавливаются попарно. Их соединяют в области конька, формируя стропильную систему.

Шаг между стропилами

Стропила образуют контур крыши, а расстояние между ними зависит от геометрических размеров и вида покрытия. Этот параметр рассчитывается еще и в зависимости от ветровой, а также снеговой нагрузок. Обычно шаг составляет предел от 60 до 120 см. В основе лежит обрезная доска, толщина которой составляет 50 мм и больше. Материалом выступает древесина хвойных пород.

Для того чтобы увеличить прочность, доска укладывается на торец. Для поддержания стропильной системы используются стойки. Они располагаются вертикально в области конька. Если ширина крыши больше 8 м, то монтаж осуществляется еще и в промежутке между карнизом и коньком. Стойки изготавливаются из бруса квадратного сечения с вышеупомянутыми параметрами.

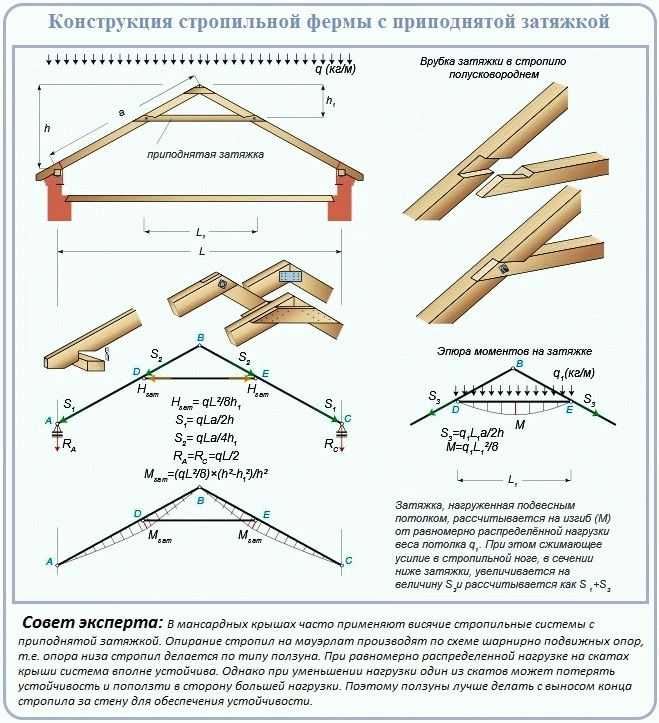

О прогонах и затяжках

Двускатная крыша должна иметь еще и прогоны. Они представляют собой брусья, уложенные горизонтально. Их основное предназначение заключается в поддержке стропильной системы. Опираются эти элементы на стойки и идут параллельно мауэрлату. В основе все тот же брус с упомянутыми размерами.

Скрепляет стропильные ноги затяжка. Она исключает расхождение составляющих в разные стороны. Сечение бруса остается прежним. Горизонтальным опорным брусом называется лежень. Он находится на внутренней несущей стене. На него устанавливаются стойки, которые предназначены для поддержания стропильной системы.

О подкосах и обрешетке

Наклонными опорами выступают подкосы. Они устанавливаются под определенным углом к стропилам. Подкосы соединяют систему в ферму. Это позволяет получить жесткую конструкцию, которая выдерживает высокие нагрузки. На лежень и затяжку устанавливаются подкосы. Их выполняют из доски со следующими размерами: 50 x 150 или 100 x 150 мм.

Рассматривая фото двускатной крыши, вы увидите в ее основе еще и обрешетку из брусков и досок, а иногда — из фанеры. Сверху укладывается кровельное покрытие. Расстояние между обрешетинами влияет на жесткость кровельного покрытия.

Особенности проектирования

Между собой тесно взаимосвязаны такие понятия, как угол наклона, размер мансарды, а также ее площадь. По нормам минимальная высота жилого помещения должна составить 2,5 м. Если осуществляется расчет площади с меньшей высотой, общую площадь необходимо умножить на понижающий коэффициент, который составляет 0,7.

За минимальный уровень стен при 30 ˚ при этом принимается 1,2 м. Если угол увеличивается до 45 — 60 ˚, то коэффициент будет равен 0,8. Если же уклон начинается с 60 ˚, то коэффициент не ограничивается.

Осуществляя расчет двускатной крыши, вы должны помнить о том, что пересечение стены и линии крыши обычно находится на уровне в 1,5 м от уровня пола. Проектировать линию выше этой отметки запрещено. Согласно строительным стандартам и из соображений эргономики, не следует делать внутри мансарды зоны, где высота потолка меньше, чем нормативная (2,5 м). Площадь таких зон не должна превышать 1/2 от общей площади помещения. В противном случае вы почувствуете, что потолок давит. Внутри мансарды появятся мертвые зоны, которые будут съедать полезное пространство.

О высоте аттиковой стены

Составляя проект двускатной крыши, вы должны учитывать, что высота аттиковый стены составляет 150 см. При этом, приблизившись к ней на 50 см, вы сможете свободно передвигаться по комнате, не склоняя голову. Если же высота аттиковой стены составит 200 см, то она окажется лишь немного ниже, чем на типовом этаже.

Рассматривая проекты домов с двускатной крышей, которые предлагаются в статье, вы должны выбрать для себя вариант, который позволит кровле справляться с удалением атмосферных осадков. Это под силу крутым крышам, угол наклона которых составляет 45 ˚ и больше. Такие конструкции идеально подходят для районов с большим объемом осадков. Однако с увеличением уклона повышается и стоимость. При возведении крыши с уклоном 45 ˚ будет необходимо в полтора раза больше материалов, чем для плоской кровли. Если же выбрать угол в 60 ˚, то количество материалов будет увеличено в два раза.

Особенности монтажа крыши с наслонными стропилами

Двускатная крыша, имеющая в основании прямоугольник, может обладать наслонными стропилами. По длинной стороне здания в этом случае на внешние стены укладывается мауэрлат. Он фиксируется к стене анкерными болтами. Выравнивание бруса осуществляется по внутренней стороне стены. Под брус подкладывается рубероид или другой рулонный материал.

На внутреннюю несущую стену следует уложить лежень. Сверху располагаются балки перекрытия. Расстояние между ними может быть равно пределу от 60 до 120 см. На балки застилается черновой пол. Использовать для этого можно прочные доски. Их фиксируют обычными гвоздями.

Выстраивая своими руками двускатную крышу, на следующем этапе на лежень вы должны будете установить опоры из бруса. Расстояние между ними составляет 2 м максимум. Выравнивание производится с помощью отвеса. Элементы временно фиксируются укосинами. Это могут быть любые подходящие доски. Их устанавливают под углом в двух направлениях.

Стойки крепятся к лежню 150-мм гвоздями и стальными уголками. Коньковый брус располагается на стойках. Его крепление осуществляется на гвозди и уголки. Если длина конька больше стандартной длины бруса, его стыкуют, фиксируя стальными пластинами и скобами.

Двускатная крыша с мансардой имеет стропила из досок. Их толщина составляет 50 мм. Для начала необходимо выполнить шаблон. Для этого доска прикладывается к коньковому брусу. Осуществляется разметка, выполняются запилы. Глубина запила не должна быть больше трети ширины доски. Шаблон прикладывается к скатам на уровне балок перекрытия. При необходимости выполняется корректировка размеров. Если ее не возникло, то нужно выпилить стропила. Их крепят друг к другу гвоздями и металлическими пластинами. К мауэрлату стропила фиксируются металлическими скобами. Их выворачивают, чтобы острые концы были повернуты перпендикулярно.

Если ширина крыши больше 8 м, понадобятся подкосы. Их выполняют из обрезной доски и устанавливают под углом 45 ˚. К откосам фиксируются стропила. Нижняя часть подкосов должна упираться в лежень. Доска для этого прикладывается под определенным углом. Откос будет упираться верхним краем в стропила. Если длина стропил не позволяет сформировать свесы, то фиксация осуществляется кобылками. Они представляют собой доски, продолжающие выступающие края. Карнизные кобылки изготавливаются из такой же доски, как и стропила. Их фиксируют на 150-мм гвозди. При необходимости осуществляется прибивание карнизных и ветровых планок, затем можно приступать к выполнению обрешетки.

Монтаж обрешетки

Дом с двускатной крышей может быть покрыт профнастилом. Для его монтажа понадобится обрешетка. Для начала необходимо разметить расположение брусьев на крайних стропилах. По всему скату следует обозначить места фиксации доски. Если в том месте, где крепится брус, было обнаружено углубление, его необходимо стесать. Укладка обрешетки начинается от конька. Между брусками выдерживается расстояния в 20 — 40 см.

Деревянная доска обычно сращивается по длине, так как стандартных параметров не хватает. Края крепятся гвоздями, а после устанавливаются на кровлю, чтобы стык приходился на стропила. В торцах должны располагаться ветровые доски. Их высота должна быть больше обрешетки.

Профнастил фиксируется саморезами с покрытием из цинка. Прокладками выступают резиновые шайбы. На квадратный метр покрытия понадобится примерно 5 саморезов. Соединение листов между собой производится заклепками.

Дом с двускатной крышей должен быть прочным в районе кровли. Если использовать профнастил в качестве укрывного материала, то следует помнить, что с увеличением высоты профиля нагрузка оказывается больше. При возведении частного дома следует приобретать профнастил с высотой в 35 мм. Толщина листа может достигать 0,7 мм.

Через кровлю будут проходить дымовые трубы или парапеты. Под них следует установить отдельную обрешетку. Для дымоотвода она должна иметь шаг в 15 см. Работу над кровлей рекомендуется осуществлять в сухую погоду. Это обусловлено тем, что намокшие брусья или доски могут деформироваться от воздействия влаги.

Выбор вида стропильной системы

На сегодняшний день известно несколько видов стропильных систем, два из них — наслонный и висячий. Первый представляет собой конструкцию с дополнительными опорными балками. Стропила будут опираться на балку или внутренние перегородки. Нагрузка от массы крыши будет передаваться на внутренние перегородки. Этот способ актуален для тяжелых перекрытий.

Иногда наслонная стропильная система устанавливается еще и на зданиях с большой площадью, когда расстояние между стенами составляет 10 м. Висячие стропила отличаются от вышеописанных тем, что они опираются на боковые перекрытия. Это создает распирающий эффект. Ликвидировать его можно с помощью затяжек. Ими выступают балки перекрытия.

В заключение

При строительстве крыши необходимо не только соблюдать технологию, но и правильно подобрать материал. Древесина не должна быть сырой. Если приобрести материал естественной влажности, то это может повлечь проблемы, выраженные в усыхании и прогибании балок. Впоследствии их геометрия изменится. Все это приведет к тому, что возникнут точки напряжения, а при малейших перегрузках начнутся разрушающие процессы.

Планы сарая 12×12 — Фронтонный сарай

План сарая 12х12, с двускатной крышей. Планы включают бесплатную загрузку в формате PDF (ссылка внизу сообщения в блоге) , чертежи, размеры, список покупок и список раскроя.

Планы навесов 12×12 – Двухскатные навесы – Список материалов

Список покупок

Список покупок

2 – обработанные под давлением 2×6 – 12′

10 – обработанные под давлением 2×6 – 12′ 90 – обработка давлением 4×4 – 12′

81 – 2×4 – 8’

22 – 2×4 – 12’

4 – 2×6 – 8’

10 – 1×4 – 8’

5 – 3/4″ шпунт и шпунтованная фанера – листы 4’x8’

15 – фанера для наружного сайдинга t1-11 – листы 4’x8’

8 – фанера 1/2″ – листы 4’x8’

черепица

прихватки кровельные

валяние 90

скобы

капельник

3 1/2″ оцинкованные гвозди

1 1/4″ оцинкованные отделочные гвозди

2″ оцинкованные гвозди

2″ шурупы

6 – дверные петли

2 – дверные ручки

Cutting List

Cutting List

2 – обработанные давлением 2×6 2×6 – 12′

– 11′ 9″

4 – обработанные давлением 4×4 – 12′

16 – 2×4 – 12′

6 – 2×4 – 11′ 5″

48 – 2×4 – 7′ 6″

20 – 2×4 – 7′ 8 11/16″

10 – 2×4 – 2′ 8 3/8″

16 – 2×4 – 2′ 1 3/4″

4 – 2 ×6 – 7 футов 8 11/16″

10 – 1×4 – 8 футов (нарезка по размеру)

5 – 3/4″ шпунтованная фанера – листы 4 x 8 футов (нарезка по размеру)

15 – t1-11 фанера для наружного сайдинга – 4 Листы x8 (нарезанные по размеру)

8 – Фанера 1/2 дюйма – Листы 4 x 8 футов (нарезанные по размеру)

Пол сарая изготовлен из обработанных под давлением 2×6 и 4×4, обработанных под давлением.

Отрежьте две ленты 2×6 длиной 12 футов для ленты. Отрежьте десять брусков 2 × 6 длиной 11 футов 9 дюймов для балки пола. Прибейте 3 1/2 ″ гвоздя через ленту 2 × 6 и в балку пола. Балка пола 16″ O.C.

Прикрепите обработанные давлением полозья 4×4 длиной 12 футов к нижней части рамы пола. Выровняйте раму пола, измеряя по диагонали, пока обе стороны не будут одинаковыми. Закрепите полозья 4×4, забив 3 1/2″ гвозди через раму пола в полозья 4×4.

Отрежьте по размеру и установите 3/4″ шпунтованную фанеру. Закрепите фанеру пола 2-дюймовыми шурупами.

Каркас передней и задней стенок изготовлен из бруса 2×4.

Стеновые шпильки 16″ O.C.

Соберите раму задней стенки, как показано на рисунке выше (на рисунке ниже показан крупный план).

Каркас передней стены будет иметь дверь и окно, инструкции по обрамлению двери и окна см. на страницах ниже:

• Планы дверей сарая
• Каркас стены – добавление навесного окна

Соберите раму передней и задней стенок, используя 3 1/2″ гвозди.

Вот торцы передней и задней стенок крупным планом.

Вырежьте боковые стенки 2×4, как показано на рисунке выше.

Настенные шпильки 16″ O.C.

Если вы собираетесь добавить двойную дверь к боковой стене сарая, см. подробности на этой странице: Чертежи дверей сарая

Соберите раму боковой стены, используя 3 1/2″ гвозди.

Подробные сведения о ферме см. на рисунке выше.

Ферма построена с использованием 2×4.

Разрежьте детали 2×4, как показано на рисунке выше. Ферма собирается с использованием фанерных косынок 1/2″. Вбейте 2-дюймовые гвозди через косынку в ферму.

Прикрепите ферму к навесу 16″ O.C. Toenail 3 1/2″ гвозди через ферму и в каркас стены.

Для изготовления 1-футового пропила 2×4 длиной 2 фута 1 3/4 дюйма для выносных опор. Сделайте надрезы, как показано на рисунке выше, и установите выносные опоры, используя 3 1/2″ гвозди.

После установки выносных опор обрежьте по размеру отделку крыши 2×6, как показано выше, и закрепите ее гвоздями 3 1/2″.

Установите сайдинг с помощью отделочных гвоздей 1 1/4″.

Установка дверей и окон.

Отрежьте 2×4 по размеру и установите между стропилами с помощью гвоздей 3 1/2″.

Обрежьте сайдинг t1-11 по размеру и установите между стропилами. Для установки используйте отделочные гвозди диаметром 1 1/4 дюйма.

Измерьте, отрежьте и установите 1/2-дюймовую фанеру для настила крыши.

Установите рубероид, капельник и черепицу.

Установите накладку 1×4.

Нравятся эти планы сарая 12 × 12 ? Дайте мне знать, оставьте мне комментарий ниже. Поделитесь этой ссылкой с друзьями и в социальных сетях, спасибо.
