Как сделать колесо для тачки своими руками: Как сделать «вечное» колесо для тачки: ремонт дешевых китайских колес

Как сделать садовую тачку своими руками: от чертежа до монтажа

На садовом участке всегда много дел. Время от времени приходится переносить что-то тяжелое, а это не всегда полезно для здоровья. Особенно трудно бывает тем, кто не привык к серьёзным физическим нагрузкам. Чтобы получить от пребывания на даче удовольствие, а не боль в позвоночнике, нужно не таскать тяжести в руках, а перевозить их на тележке. Садовая тачка сделанная своими руками из подручных материалов, станет отличной помощницей на период строительства, сбора урожая и других работ. Тем более что для её сооружения никаких особых навыков или материалов не понадобится. Всё, что нужно, или уже есть на даче, или несложно купить.

Садовую и строительную тачку можно купить в каждом магазине. Но незачем зря тратить деньги, если можно сделать её самостоятельно? Чертежи для сооружения деревянной тачки не понадобятся: изделие несложное и не требует значительных расходов материала. Если чего-то не хватит, в процессе работы всегда можно докупить.

Совет. При сооружении садовой тачки нужно отдавать предпочтение твердым сортам древесины: вязу, березе, дубу или клену. Такой материал прослужит долго и будет надежен в эксплуатации. Хвойные породы лучше не использовать.

Изготавливаем монтажную раму

Из строганных дощечек собираем короб – основу изделия. Размеры выбираем исходя из собственной физической подготовки и потребностей хозяйства. В нашем примере ширина короба составляет 46 см, а его длина – 56 см.

Короб и колесо будут укреплены на монтажной раме – главной опорной части тачки. Для её сооружения нам понадобятся два бруска толщиной в 3-5 см и длиной 120 см каждый. Эти же бруски мы будем использовать и в качестве рукояток для тачки. За их концы удобно держаться, чтобы перемещать грузы по территории участка.

Важно правильно выбрать древесину для тачки: мягкие породы дерева сильнее поддаются гниению, больше деформируются в процессе эксплуатации и, в итоге, прослужат мало

Бруски укладываем на стол, соединяя передние концы друг с другом. Противоположные концы брусков раздвигаем на расстояние ширины собственных плеч. На соединенные концы сверху помещаем брусок меньшего диаметра. На фотографии он изображен другим цветом. Его нужно очертить карандашом, оставив на брусках рамы параллельные линии. Так мы размечаем место, где впоследствии к брускам будет монтироваться колесо. По проведенным линиям у брусков делаем спилы ножовкой или циркулярной пилой так, как показано на фото.

Колесо тоже будет деревянным

Колесо диаметром 28 см мы тоже будем делать из древесины. Берем шесть хорошо оструганных дощечек с размерами 30х15х2 см. Склеиваем их в квадрат так, как показано на рисунке, при помощи клея ПВА. Держим под прессом примерно сутки: до полного высыхания клея. На поверхности квадрата размечаем круг. Дополнительно скрепляем будущее колесо саморезами по дереву. Высверливаем колесо, ориентируясь на внешнюю часть разметки. Шероховатую поверхность обода обрабатываем при помощи рашпиля.

Если вы делаете тачку для работ в саду, то лучше купить готовое колесо (металлическое с резиновой шиной). А если делаете декоративную тачку, то лучше дерева ничего не подойдет

Монтируем раму и колесо

Возвращаемся к монтажной раме. Два бруска соединяем между собой при помощи распорки. Её нужно установить так, чтобы между передними концами брусков (тех, что спилены изнутри) поместилось колесо. При ширине колеса в 6 см, расстояние между концами брусков должно быть 9 см. Исходя из этих соображений, определяем размер распорки, запиливаем её концы и прикрепляем к брускам саморезами.

Для монтажа колеса нам понадобится металлическая шпилька с резьбой длиной 150-200 мм, 4 гайки и 4 шайбы. Все диаметром 12-14 мм. На концах брусков высверливаем отверстия для этой шпильки. Ровно посередине нашего деревянного колеса сверлим отверстие, которое чуть превышает диаметр шпильки.

Точно так же корпус в тачке из металла приваривается к её монтажной раме. Основные приёмы работы одинаковы и не зависят от используемого материала

Один конец шпильки просовываем в отверстие на одном из брусков. Устанавливаем на шпильку шайбу, потом гайку, потом колесо, затем ещё одну гайку и шайбу. Продеваем шпильку через второй брус. Закрепляем колесо с наружной стороны брусков шайбами и гайками. Шпильку надо жестко закрепить на брусках, поэтому затягиваем крепление двумя гаечными ключами.

Осталось собрать готовое изделие

На перевернутый вверх дном короб помещаем монтажную раму с колесом так, чтобы колесо не касалось короба. Отмечаем положение рамы на коробе карандашом. Делаем два клина во всю длину короба толщиной 5 см, а шириной 10 см. Кладем их на карандашные линии и прикрепляем к поверхности короба саморезами со стороны дна изделия. К этим клиньям тоже саморезами прикрепляем раму с колесом.

Осталось установить распорку, которая жестко скрепляет между собой стойки. Тачка готова, можно порыть ей олифой и использовать в работах

Делаем подпорки-скобки, чтобы тачку было удобно ставить при погрузо-разгрузочных работах. Подбираем их длину такой, чтобы при установке на них короб располагался параллельно земле. Жесткое соединение стоек обеспечивает брусок-распорка, прикрепленный так, как показано на фотографии. Осталось покрыть готовое изделие олифой, чтобы тачка прослужила вам верой и правдой много лет.

Тачка из дерева служит долго на радость владельцам, но и после выхода изделия из строя оно не захламляет, а украшает участок в качестве креативного цветника

Кстати, такая тележка смотрится достаточно декоративно и способна украсить собой любой участок, если в работе она уже больше не понадобится.

Универсальная тачка, которую можно использовать и при сборе урожая, и при выполнении строительных работ, должна быть крепкой. Для перевозки цемента, песка или грунта лучше использовать изделие из металла. Самостоятельно сделать такую тачку тоже несложно, но понадобится навык работы со сварочным оборудованием.

Отличным вариантом может стать тележка, сваренная из листа металла, толщиной в 2 мм. Первоначально из листа собирается кузов, после чего к нему приваривают ходовую часть и ручки. В зависимости от предполагаемой нагрузки на готовое изделие, для него могут быть использованы колеса от мотоцикла, мопеда и даже велосипеда.

Удешевить изделие можно, если его короб сделать, например, из старой железной бочки. Начинать работу лучше с изготовления несущей конструкции в виде буквы «А». Для неё подойдёт нетяжелый металлический профиль (квадрат, труба). Носовая часть конструкции снабжается колесом, а её ответные элементы будут использоваться в качестве ручек.

Как правило, такие бочки достаются их владельцам «по случаю» и обходятся совсем дешево, а садовая тачка из этой железной бочки будет легкой и очень удобной

Половину бочки, разрезанную вдоль, фиксируют на каркасе. Под несущий каркас нужно приварить дуги или трубы, которые станут играть роль стоек. Они нужны, чтобы тачка обрела необходимую устойчивость при погрузо-разгрузочных работах.

Теперь, когда вы знаете, как сделать садовую тачку самостоятельно, вам не придется покупать в магазинах изделия из Китая, которых хватает очень ненадолго.

• Автор: Shandi
• Распечатать

Оцените статью:

(3 голоса, среднее: 3.7 из 5)

Поделитесь с друзьями!

чертежи самодельной садовой тележки на колесах для дачи, размеры, фото, видео

Попробуйте обойтись без тачки на даче или в загородном доме, не получится.

Она необходима для перемещения грузов, собранного урожая, удобрений.

Недорого стоит одно, двух, четырёхколёсный помощник в магазине, однако, собранная своими руками она будет не менее полезной.

Какие бывают

Тачку от тележки отличают по количеству колёс. Конструкция с одним колесом именуется тачкой, если колёс больше чем одно, мы имеем дело с тележкой.

Одноколёсная «техника» незаменима для сада, огорода. Манёвренность транспортного средства хороша для узких стёжек.

Минимальная ширина колеса поможет аккуратно провезти груз, не повредив растения. Тележка для таких задач не годится. Зато необходима на строительной площадке, скотном дворе, уборке мусора, накопившегося после зимы и многого другого.

Иметь в хозяйстве оба вида разумно, тачка не устойчива, одно колесо требует напряжения при движении. Возить грузы на двух или четырёхколёсной конструкции удобнее.

Совет: тачку делают для определённых целей, тех работ, которые предусматривают наличие такого колёсного транспорта. Например, для внесения удобрений.

Ещё одна причина обзавестись и тачкой, и тележкой — использование по разным назначениям. Если сначала вывезен навоз из скотника, то потом использовать для перевозки урожая с сада, огорода нельзя. Поэтому сделать себе помощницу – правильное решение.

С чего начать

С чертежа, схемы подсказанной фантазией. Всё, сделанное своими руками служит дольше, пользы приносит больше, а ещё украшает окружающим мир.

Чертежи и схемы в избытке предлагают народные умельцы, можно посмотреть видео, перелистать фото, но всё же придётся сделать эскиз самому. Не покупать же детали в магазине, когда есть в избытке:

• обрезки металла;
• колёса от старой тележки, велосипеда, мотоцикла, мопеда, самоката, детской коляски, мебельные колесики, сохранившиеся с советских времён;
• обрезки труб;
• детали от сломанного тренажёра;
• уголок;
• упор стояночного тормоза от велосипеда или мотоцикла;
• крепёжные, соединительные детали.

[warning]Обратите внимание: как только станет понятно, какой будет использован набор элементов, делайте чертёж.[/warning]

С помощью всего этого можно собрать не одну передвижную конструкцию.

Перевозка для одного ведра

Собираем садовую тачку для дачи из металла с основы:

• замеряем металлические листы;
• сваркой соединяем их в ёмкость нужной геометрии;
• под размеры делаем раму из труб с нужной нагрузкой на ось;
• соединяем основу с ёмкостью крепежом или сваркой;
• крепим колесо;
• делаем стояночные упоры;
• на ручки надеваем резиновые шланги, для удобства.

Ручная тачка готова. Можно проводить краш-тест и отправлять изделие на огород.

Тележка из строй бочки

Можно любую бочку приспособить бод ёмкость — пластиковую, металлическую, деревянную. С последней, придётся повозиться. Из бочки получаются две тачки или тележки!

Строительная или огородная тачка собирается в таком порядке:

• разрезаем приговорённую к выбросу бочку пополам;
• делаем каркас, похожий на «А»;
• крепим к каркасу боковые стойки, фиксирующие половинку бочки;
• там, где верхушка буквы, крепим колесо.

Важно знать: не выбрасывайте старые вещи, их повторное применение может быть и забавным и полезным!

Оформляем ручки, для чего подойдёт изолента, целлофан, и самодельная конструкция готова. Теперь приступаем к сборке второй помощницы.

Тележка из старой кровати

Если завалялись колёса от мотоцикла, старого запорожца, мопеда, а на чердаке мешается кровать с панцирной сеткой, можно считать, что двухколёсная, или четырёхколёсная самоходная телега для хозяйства уже есть:

Сборка:

• вырезаем сетку;
• на сварку или крепёж монтируем колёсные пары;
• из большого металлического листа делаем дно и боковые стенки, для этого подойдёт и дерево, и трубки;
• приспосабливаем ручку, П-образную, так удобнее.

Тележка мощная. В зависимости от того, какое у неё дно — металлическое или другое, можно перевозить небольшой воз сена. Пригодится для перевозки дров, стройматериалов, особенно будет актуальна, если планируется стройка.

Ландшафтная декорация

Старая отслужившая свой срок тачка или тележка может стать эксклюзивным украшением участка.

Ландшафтные дизайнеры часто используют такие варианты для интересного расположения цветов. Для ландшафтного творчества в домашних условиях пригодится всё.

В старую тачку помещают грунт, высаживают петуньи или иные цветы, получается красивая декоративная деталь, притягивающая внимание. Чтобы усилить эффект, добавляют такую же старую вазу, горшок, битые чашки, детские игрушки, всё, что необходимо для замысла.

О пользе домашнего творчества

Фантазия способна превратить корыто в автомобиль. Из разрозненных брусков, оставшихся после стройки, изготовить красивую тележку из дерева.

Деревянная конструкция пригодится для ландшафтных задумок. Собрать из подручных деталей можно что угодно.

Польза такого творчества имеет разные стороны:

• финансовую — деньги не потрачены, а вещь приобретена;
• эстетическую — красиво сделанные вещи преображают интерьер;
• воспитательную — хороший пример подрастающему поколению;
• творческую — воплощение фантазий делает жизнь не скучной.

Как сделать тачку своими руками, смотрите инструкцию в следующем видео:

• Автор: Наталья Флоря
• Распечатать

Оцените статью:

(8 голосов, среднее: 4.4 из 5)

Поделитесь с друзьями!

вариантов функционально-декоративных моделей

Владелец частного дома, дачи, коттеджа должен иметь в хозяйстве «незаменимого помощника», который позволит легко перемещать по участку землю, стройматериалы и т. п. Тем, кто увлекается посадкой растений и уходом за ними, без тачки не обойтись. Перевозить инструменты, грунт, рассаду без тележки проблематично и неразумно. Это требует много времени и усилий. Если вы еще не успели обзавестись бытовой тачкой, найдите оптимальный вариант или сделайте ее сами. Последнее не так сложно, как кажется. Достаточно желания, минимум инструментов и материалов. Работа займет 2-4 часа. Длительность и сложность изготовления зависит от поставленных задач. Как сделать тачку своими руками? Мы расскажем вам дальше.

Разбираем суть предстоящей работы
Прежде чем планировать этапы изготовления тачки, нужно определиться с типом конструкции и посмотреть, что есть в хозяйстве. Иногда не нужно ничего покупать. Например, корпусом конструкции может служить старая бочка, а подвижными элементами — колеса от бытового детского велосипеда.

Если вы все же решили сделать тележку, ознакомьтесь с особенностями каждой модели, их преимуществами и недостатками. Эта информация также будет полезна покупателям. Выбирая из готовых вариантов, нужно понимать, что вы получите в итоге. При невысоких требованиях к эксплуатации и редком использовании можно ограничиться самой простой малопривлекательной тачкой. О таких и более продвинутых опциях читайте в этой публикации.

«Стоит ли изобретать велосипед?»
Сегодня рынок переполнен всем, что нужно современному человеку. В продаже также есть садовые тележки для людей с разными потребностями. Однако цены на некоторые из них кусаются. Стоит ли делать тележку самостоятельно? Посмотрите на стоимость и вы увидите, что самодельная конструкция обойдется в разы дешевле. Тачка достанется бесплатно, если в хозяйстве есть все для ее изготовления.

Совет: не рекомендуем экономить на колесах и использовать старые, изношенные подвижные части. Почему? Пользоваться такой тачкой будет неудобно! Пострадают маневренность и управляемость. Большой выбор недорогих качественных дисков представлен в нашем интернет-магазине.

Не рекомендуем покупать садовую тачку тем, кто любит мастерить и получать от этого истинное удовольствие. В этом случае достаточно подобрать материалы и инструменты, приступить к изготовлению.

Этапы работы
Определившись с типом конструкции тачки и закончив планирование, можно переходить к чертежам. Рисунок послужит руководством к дальнейшим действиям. Сразу станет ясно, каких материалов не хватает. Можно будет пошагово спланировать все действия, найти недостающие детали. Кстати, эскизы схем есть в интернете в свободном доступе. Если идей нет, просто выберите один из готовых рисунков и распечатайте его. Затем запасаются материалами и инструментами. Они приступают к реализации проекта.

Варианты тележек
Собираясь сделать тачку для дачи, необходимо определиться с типом кузова и рамы. Эти элементы конструкции должны быть удобными и совместимыми друг с другом. Начнем с каркаса, самого простого варианта. Для его изготовления понадобится квадратный брусок сечением 25 мм. Из этого элемента сваривается рама, после чего на ось устанавливаются 2 колеса. Кузов для такой тележки лучше и проще изготовить из оцинкованных листов. Они дешевы, не ржавеют и очень прочны. Из оцинкованных листов вырезается кузов необходимых размеров с учетом параметров основания. Прикрепите его винтами. Результатом таких простых действий является новая тележка. Рассчитать стоимость и затраченное время. Купить садовую тачку за такую ​​сумму не получится.

Как из подручных материалов делают тележки? Есть много вариантов. Рассмотрим самый экономичный. Предупреждаем, что изделие получится невзрачным, но вполне удобным. Такая тачка подходит для перевозки земельного и садового инвентаря, она не сломается от силы груза. Итак, для тележки из подручных средств один из мастеров использовал:

ненужную емкость для замешивания цементного раствора;
трубы металлические сантехнические; провод
;
ось и колеса.
Контейнер служил корпусом тачки, а рама была сделана из металлических труб. Они были согнуты и сварены вместе. Ось для колес крепилась сваркой, а корпус с рамой надежно соединялся проволокой. Это простая, надежная конструкция, которую можно использовать в хозяйстве для различных целей.

Совет: при соединении частей тележки мастера-любители рекомендуют использовать качественные саморезы с оцинкованным покрытием. Они надежно фиксируют элементы конструкции друг к другу. Однако важно правильно выполнять скручивание. Для этого в основании делаются отверстия чуть меньшего диаметра, чем у шурупа. В противном случае материал может треснуть, особенно дерево.

Рассмотрим еще один вариант тележки, которую можно сделать своими руками. Понравится тем, у кого дома есть ненужная бочка. Материал контейнера может быть любой:

дерево;
пластик;
металл.
При использовании пластиковой бочки придется помучиться. Изделие может треснуть при скручивании. При работе с деревом или металлом проблем не возникнет. При этом из одной бочки можно сделать 2 машины. Для 1 тележки используйте половину емкости.

Чтобы сделать тележку из бочки своими руками, выполните следующие действия:

Разрезать сосуд на 1 часть.
Каркас собирается из подручных материалов (можно использовать ранее представленные варианты).
Изготавливают ребра и болты, служащие основой для корпуса.
Установите колеса.
Изготовление такой тачки займет максимум несколько часов. За полдня можно сделать две хозяйственные постройки, которые прослужат не один год.

Совет: удобство использования также зависит от качества ручек. Чтобы металлические трубы, из которых сделан каркас, не испачкали ладони, их можно обмотать изолентой.

И напоследок приведем инструкцию, как сделать из старой кровати декоративную тележку. Колеса также необходимы для изготовления. Их количество определяется исходя из типа тачки. В основном используются 2 или 4 колеса.

Сбор состоит из следующих этапов:

Снятие сетки со старой деревянной кровати.
Крепление колес.
Монтаж днища и бортов из листовой стали.
Установка ручек (лучше использовать деревянные палочки).
Готовая декоративная тележка покрыта лаком. Это позволит создать габаритное украшение для сада, где можно разместить цветочные горшки и многое другое.

Подбираем колеса
Функциональность тележки во многом зависит от подвижных элементов и качества их крепления. Самым правильным решением будет покупка новых колес. Почему? Они не изнашиваются, а значит прослужат долгие годы и обеспечат удобство при эксплуатации тачки. При выборе колес для садовой тележки учитывайте условия эксплуатации тачки и максимальную грузоподъемность. Для асфальта и поверхностей плохого качества подходят пневматические колеса. На нашем сайте вы можете заказать их с оптимальной грузоподъемностью и диаметром.

Что делать с ограниченным бюджетом? В качестве замены мужчины используют колеса от старого велосипеда. Изделия большого диаметра крепятся только парами! Из этой ситуации выпутаются и те, у кого в сарае детская коляска времен СССР. Его стальное основание с колесами невероятно прочное, выдерживает даже взрослого человека с избыточным весом. Эта часть от коляски будет надежной рамой, подвижные элементы обеспечат хорошую управляемость и маневренность.

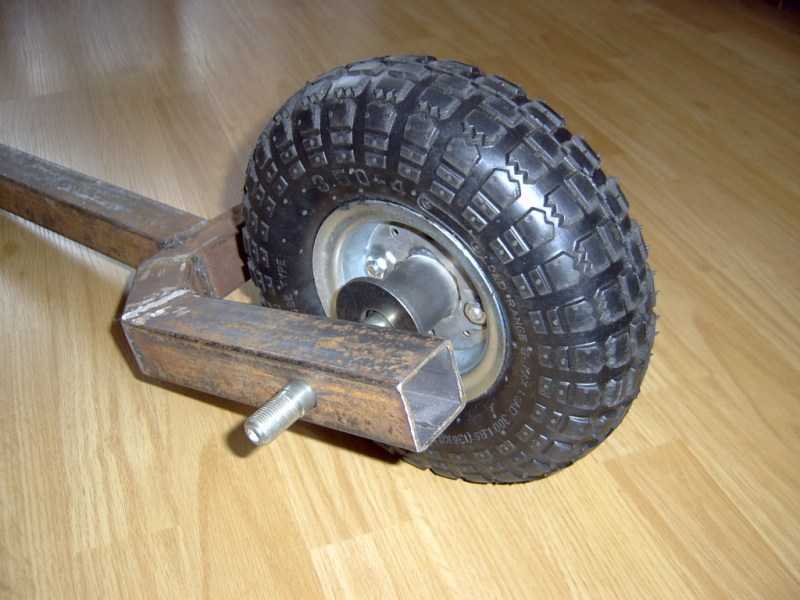

Теперь перейдем к вопросу крепления колеса. Как лучше их закрепить и как соединить с основанием при отсутствии сварочного аппарата? В качестве оси используйте штифт диаметром 16–20 мм. При выборе детали учитывайте тип колеса. Вы можете легко закрепить шпильку гайкой. Не забудьте закрепить последний.

Важно: не крепите пластины шурупами, используйте болты, предварительно просверлив в основании отверстия необходимого диаметра. Это исключит растрескивание материала.

Используйте хорошие колеса при изготовлении собственной тележки.
