Как утеплить дымоходную железную трубу своими руками: Чем утеплить дымоходную трубу (металлическую) на улице своими руками

Содержание

Чем утеплить дымоходную трубу (металлическую) на улице своими руками

Перед тем, как узнать, чем утеплить дымоход, необходимо изучить ряд факторов, которые позволят исключить причины повреждения и повысить срок эксплуатации вытяжной трубы. Давайте вместе рассмотрим все эти нюансы и узнаем, как утеплить дымоходную вытяжную трубу жилого дома.

1 Для чего утеплять дымоход – разбираемся в деталях

Дымоход считается одним из важнейших элементов отопительной или печной системы жилого здания. Чтобы металлическая труба нормально функционировала, ее требуется утеплить. На первый взгляд это мероприятие может показаться очень простым, однако перед тем, как установить негорючий утеплитель для дымохода, советуем ознакомиться с определенными рекомендациями  и правилами техники безопасности при работе. Первое, что вы должны сделать – это изучить причины установки защиты на трубу.

Эта деталь часто подвергается большим нагрузкам: действию давления и горячего воздуха. Сквозь дымоход регулярно проходит масса продуктов сгорания. При определенных условиях последние вступают с воздухом и влагой в химические реакции. В итоге процесс коррозии существенно ускоряется, и это отрицательно влияет на работу всей вытяжной системы дома. Увеличить срок эксплуатации можно только в том случае, если утеплить дымоходную железную трубу. Это уменьшит риск химической и механической коррозии элемента. Все затраты на закупку и монтаж защитных материалов полностью окупятся, ведь без них вам придется менять трубу, а это обойдется в разы дороже.

Разрушение дымохода

Перед тем, как утеплить дымоход, предлагаем ознакомиться с основными причинами выполнения этой процедуры. Специалисты выделяют 2 наиболее опасных фактора, постепенно разрушающих трубу: химические компоненты и влага. Влага на стенках трубы – это не что иное, как конденсат, образующийся при встрече потоков холодного и горячего воздуха. Накапливаясь в больших количествах, влага способствует развитию коррозии. Катализатором этого процесса выступают высокие температуры.

Второй опасный враг трубы – это агрессивные химические вещества, которые образуются в результате сгорания топлива. Они могут образовать активные соединения щелочи, соли или кислоты, которые просачиваются в стенки трубы и способствуют появлению химической коррозии. Влияние разрушающих факторов на дымоход в той или иной степени зависит от перепадов температуры стенок самой трубы и воздушного потока, который поднимается вверх от топки. Чем ниже температура первой, тем быстрее ее стенки разрушаются.

2 В чем преимущества защищенного дымохода

Монтаж защиты трубы дымохода своими руками дает сразу несколько весомых преимуществ. Во-первых, он делает минимальным влияние химических соединений и влаги. Основная задача, которую выполняет защитный материал – это подъем уровня, на котором образуется конденсат, к самому верху среза трубы. Этого удается достичь благодаря повышению температуры на поверхности вытяжного канала и снижению перепада температур между трубой и потоком пара.

Утеплитель дымоходных труб

Утеплитель для дымоходных труб существенно увеличивает их ресурс и сроки эксплуатации. Помимо этого, на ремонт системы будет тратиться меньше времени и денег. Надежные средства защиты дают возможность полностью избавиться от конденсата, так как позволяют в полном объеме выводить опасные химические соединения из печки. Кроме того, защита помогает сделать конструкцию более устойчивой к ветрам и осадкам. Огнестойкий материал надежно защищает верхнюю часть дымохода при пожаре, не давая ей воспламениться. Купить необходимое количество защитного средства можно в любом хозяйственном магазине по невысокой цене. Более того, если установить его самостоятельно, то вы сможете сэкономить приличную сумму денег.

3 Подбираем утеплитель – базальт, сталь или дерево?

Перед тем, как утеплить трубу дымохода, рекомендуем ознакомиться с самыми эффективными материалами, которые лучше всего подойдут для этого мероприятия. В первую очередь, каждый из них обладает повышенной степенью термоизоляции. Все описанные ниже материалы защищают дымоход от воздействия внешних факторов. Производители предлагают огромный ассортимент изделий, помогающих сделать дымоход полностью утепленным и защищенным.

Отвечая на вопрос: «Чем утеплить трубу дымохода?», многие эксперты сразу же рекомендуют монтаж защиты на основе базальта. Этот материал делается из волокон, полученных, в свою очередь, в результате плавления габбро-базальта. Базальтовый утеплитель для дымохода отличается отличной теплоизоляцией и высокой прочностью. Среди других преимуществ такой защиты выделяется:

  • способность сохранять внутри трубы до 90 % тепла;
  • возможность пропускать пары влаги;
  • устойчивость к воздействию коррозии любых типов;
  • устойчивость к образованию грибков и плесени;
  • защита от вибрации;
  • защита от воспламенения;
  • экологичность;
  • устойчивость к УФ лучам.

Еще один популярный метод – это монтаж кожуха из нержавеющей стали. Это средство помогает увеличить прочность всей конструкции и защитить трубу от влияния влаги и химических соединений. Кожух имеет диаметр немного больше, чем сама труба дымохода, поэтому его установка выполняется на внешние стенки последней. Образовавшееся пространство заполняется любым быстро твердеющим средством. К примеру, для этого часто используют герметик для ламината.

Одним из наиболее простых методов считается установка деревянных щитов. Они делаются из деревянного остова, поверх которого монтируются доски. Поверх них крепится шифер или другой кровельный материал. Важно, чтобы «оболочка» щита и кровельный материал дома были одинаковыми. Пространство, которое образовалось между щитом и дымоходом, нужно заполнить асбестом или войлоком. На швах деревянный каркас необходимо смазать толстым слоем жидкого стекла.

Монтаж защиты на основе базальта

Последние из наиболее популярных средств защиты – это шлакобетонные и железобетонные плиты. Такое утепление дымохода снаружи позволяет добиться хорошего эффекта при небольших финансовых затратах. При монтаже блоков помните, что зазоры между ними и дымоходом должны быть минимальными. Свободное пространство заполняется сеткой или стальной проволокой. Кроме них зазоры заполняются глиной, песком или гипсом. На стыках между плитами наносим раствор цемента, а поверх самих плит потребуется нанести штукатурку.

4 Монтаж защиты – как продлить срок эксплуатации

Дымоходы в жилых зданиях нашей страны отличаются между собой по конструкции и материалу, из которого они изготовлены. Наиболее распространены кирпичные кладки, дымоходы в виде железной трубы и плиты из асбестоцемента. Утепление трубы домашнего дымохода напрямую зависит от материала, из которого изготовлен последний. В первую очередь рассмотрим, как устанавливать защитный материал на кирпичные дымоходы. Для этого есть несколько вариантов.

Защита дымохода штукатуркой

Первый метод заключается в нанесении штукатурки. Для этого на внешней стороне дымохода закрепите стальную стеку. Сверху потребуется наложить слой штукатурки толщиной не менее 3 см. Как только первый слой полностью высохнет, поверх него наложите смесь из  небольшого количества цемента, шлака и извести. Чтобы защита была более эффективной, нанесите третий слой из той же смеси. Как только он высохнет, его потребуется затереть, зашпаклевать и покрасить.

Второй способ основывается на использовании минерального утеплителя. Для этого на трубу нужно «надеть» несколько базальтовых листов. Снаружи к листам крепятся асбестоцементные плиты, а сверху на них наносится штукатурка. Хоть второй метод отличается свой сложностью, он дает несколько преимуществ. Во-первых, тепловые потери отопительной системы снижаются в 2 раза. Во-вторых, уменьшается вероятность скопления на трубе конденсата. В-третьих, в несколько раз увеличивается прочность дымохода.

Если вы рассматриваете, чем и как утеплить асбестоцементную дымоходную трубу на улице, то для этого вам потребуется воспользоваться таким методом. Для начала изготовьте металлический кожух. Возьмите лист оцинкованной стали и оберните его вокруг дымохода. Если дымоход очень высокий, то вокруг него потребуется обернуть несколько листов, уложенных в форме цилиндра. При этом каждый из верхних листов должен «заступать» на нижний на 10 см. Зазор между кожухом и дымоходом не должен составлять более 6 см. Пространство заполните минеральной ватой, плотно утрамбовывая материал. Поверх минеральной ваты залейте раствор из цемента.

Металлический кожух

Дымоходы, изготовленные из стали, можно защитить при помощи отдельной железной трубы большего диаметра. При этом разница в ширине между трубами не должна превышать 3 см. Пространство заполните базальтовой ватой. Так же, как и в предыдущем случае, тщательно утрамбовывайте материал между трубами.

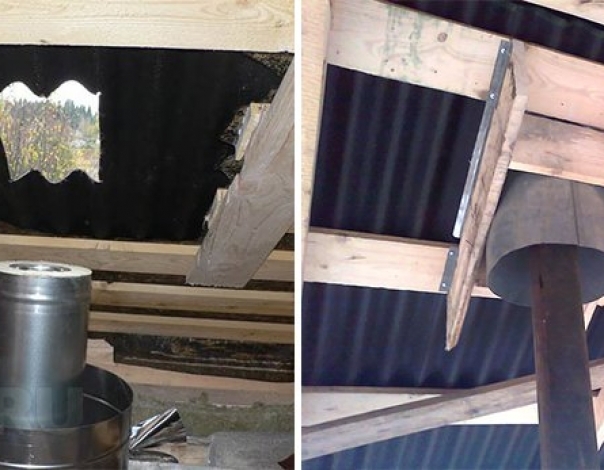

5 Как утеплить печную трубу на чердаке жилого дома

Помимо монтажа защиты снаружи здания, дымоходы зачастую требуют выполнения дополнительных мероприятий на чердаке. Это связано с тем, что в некоторых домах отсутствует обогрев этой части. Для защиты чердачной части дымохода рекомендуем использовать деревянные щиты. Они оптимально подойдут для таких работ, так как осадки не добираются до чердака. Следовательно, вода не попадет на деревянный каркас. Для начала изготовьте каркас. Возьмите несколько деревянных брусков, длина которых должна быть не меньше, чем высота дымохода на чердаке.

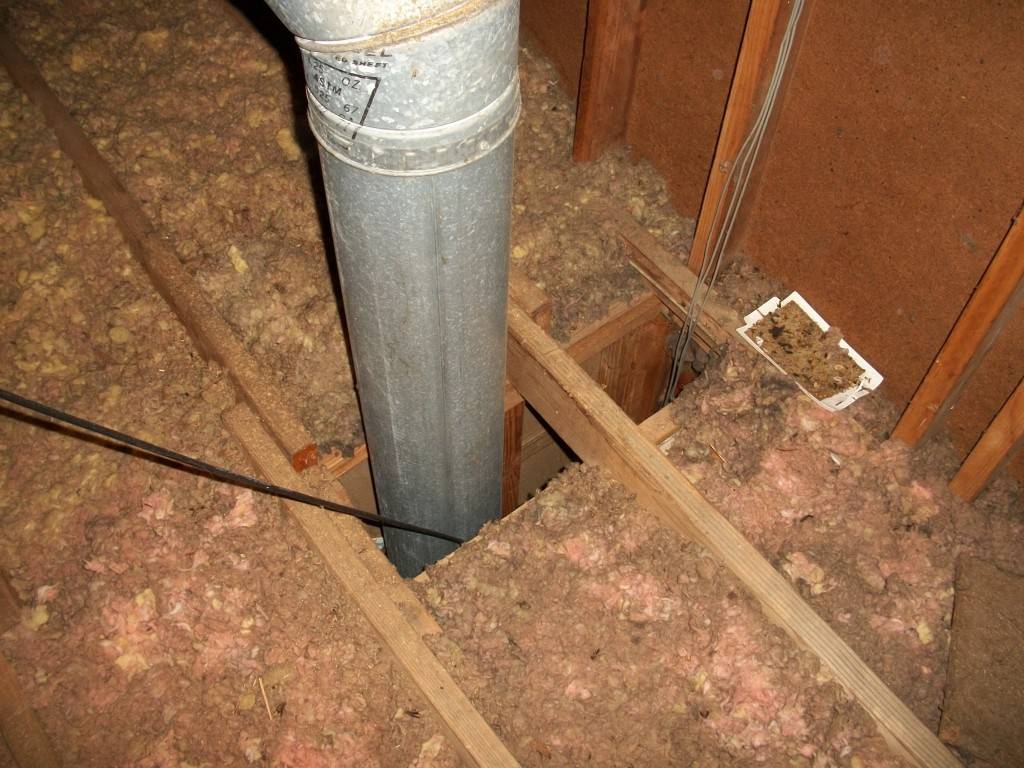

Дымоход проходящий через чердак

После этого изготовьте сами щиты из досок, обработанных прозрачным защитным лаком. Соедините брусья с досками, сделав высокую коробку. Установите конструкцию вокруг дымохода. Расстояние между двумя изделиями должно составлять не более 3 см. Образовавшееся пространство заполните войлоком и песком, после чего верхнюю часть заполните минеральной ватой. В конце останется загрунтовать щит и нанести на него краску. Если же чердак не используется для проживания, то можно обойтись и без декоративного оформления конструкции.

К сожалению, запрашиваемая страница не существует.


Напольные покрытия


Планируя сделать это дорогое и очень важное приобретение, люди часто бывают в растерянности, не


Популярные


Перекрытия в большинстве многоэтажных домов в вопросах изоляции от шумов ударного характера не удовлетворяют


Беседки и мостики


Беседка на даче – это место, где можно отдохнуть после трудовой недели или после


Основная


Фанера из березы, которая выпускается толщиной в 4 мм, считается достаточно прочным, износостойким материалом.


Основная


Уборка дома: выбор моющего пылесоса Какой моющий пылесос выбрать? При покупке подобного оборудования следует


Электрофурнитура


Стандарты сетевого напряжения соблюдаются не всегда, особенно в сельской местности, да и для городов

К сожалению, запрашиваемая страница не существует.


Популярные


Чтобы микроклимат не зависел от погоды, и в комнатах была стабильная температура, нужно установить


news


Пенопласт – один из самых широко используемых материалов. Его применяют во многих отраслях, в


news


Прочистка канализации в частном доме – это процедура, которую должен уметь выполнить каждый владелец


Камины и печи


Выложить камин из кирпича своими руками можно на дачном участке – в доме или


Ремонт потолков


1.
Зачем нужен пароизоляционный слой в потолке?
2.
Материалы для пароизоляции – обзор популярных видов
3.


news


Аккумуляторные шуруповёрты обеспечивают мобильность и свободу движения при выполнении различных работ. Однако распространённая проблема

К сожалению, запрашиваемая страница не существует.


Мебель


Люди при выборе матраса руководствуются самыми разными представлениями и предпочтениями. Одни любят более жесткие


news


Камин способен преобразить любой интерьер и придать ему уюта и тепла. Причем установить его


news


Теплоизоляция фундамента частного дома снаружи – ответственная операция. Она позволяет существенно уменьшить теплопотери постройки


Популярные


Строительный рынок может предложить потребителям множество самых разных материалов для утеплительных работ. К числу


news


В состав стены дома с внутренней несущей конструкцией входит не один слой материалов. Помимо


Популярные


Циркуляционный насос имеет огромное значение в системе отопления любого частного дома. Ведь именно от

Как утеплить дымоход своими руками + видео

Если вы живете в частном доме или на даче с автономным отоплением, вам необходимо знать, как утеплить дымоход. Причина проста – не утепленная дымоходная труба быстрее разрушается в морозы, теряет свои свойства (пропадает хорошая тяга из-за того, что температура выходных газов уменьшается).

Утепленный дымоход позволяет использовать более низкотемпературные системы отопления, такие как газовый или пиролизный котел. Раньше не было необходимости проводить утепление дымохода снаружи по причине того, что использовалась дровяная печь. Температура выходных газов в ней может достигать 600 градусов. Поэтому дымоходная труба хорошо прогревалась, и на ней в принципе не мог скопиться конденсат.

Если для выполнения кладки камина, печи или установки и подключения котла лучше привлекать специалистов, то утепление дымохода своими руками – вполне посильная задача для каждого домовладельца. Для того чтобы начать это делать, важно понять физику процессов, которые приводят к разрушению. Это поможет выбрать правильный подход в вашем конкретном случае.

Почему дымоход нужно утеплять

Нужно ли утеплять дымоход? Однозначно! Зачем утеплять дымоход? Причина – смещение точки росы в не утепленном дымоходе. Точка росы, как вы знаете, это место, где конденсируется влага (это если сказать совсем просто). Если она находится за пределами трубы, это идеальный случай.

Как мы упомянули ранее, чем больше температура выходных газов, тем выше за пределами трубы будет находиться точка росы. Но сегодня все реже используются дровяные печи. В основном температура выходных газов находится в пределах 200 градусов. Тогда точка конденсирования влаги опускается внутрь. Чтобы ее поднять, необходимо провести утепление кирпичного дымохода.

Когда труба не утеплена, точка росы смещается внутрь, ближе к крыше. Влага конденсируется на внутренних стенках и впитывается в них (если дымоход из кирпича). Влага при морозе начинает расширяться и разрушает его изнутри.  На эту влагу оседает сажа. Являясь хорошим сорбентом, она начинает собирать на себя продукты горения, которые включают в себя кислоты – серную, угольную, азотную. Такой состав разрушает даже железные трубы.

Утепленная труба снижает необходимость постоянной чистки. Сажа не скапливается внутри, хорошо прогорая. Дымоход быстро прогревается и тяга становиться постоянной и хорошей.

Если у вас дымоход пристроен с внешней стороны дома, он особенно нуждается в утеплении. Скорее всего, вы замечали, что он долго прогревается и быстро забивается. Это происходит как раз по причине того, что он недостаточно теплоизолирован. Особенно если вы используете низкотемпературные обогревательные системы.

Дымоходы из нержавеющей стали тоже нуждаются в качественной теплоизоляции, потому что могут испортиться от продуктов горения, а также значительно понижают температуру выходных газов.

Совет от печника: Если дымоход находится в зоне до 1,5 м от конька крыши, его высота на крыше должна быть выше конька минимум на 0,5 метра. Иначе будет появляться обратная тяга, и эффективность будет падать. Если находится на 3 метра от центра крыши, тогда уровень дымоходной трубы может совпадать с уровнем конька.

Процесс утепления

Прежде чем приступить непосредственно к процессу утепления, важно выделить один ключевой принцип:

Проводя утепление дымовой трубы нужно использовать дышащие теплоизоляционные материалы, чтобы влага отводилась через них. Если это сделать невозможно, необходимо оставить зазор для вентиляции.

Более подробно о выборе конкретного материала для утепления дымохода из кирпича, и любого другого материала, описано в статье про то, чем и как утеплять кирпичный дымоход.

Мы заострим свое внимание на двух методах утепления – использование минеральной ваты и нержавеющих труб с эффективным утеплителем по периметру. Рассматриваться будет теплоизоляция дымовой трубы из кирпича – как самую распространенную на территории России. Какой выбрать утеплитель?

Минеральная вата

При утеплении минватой мы рекомендуем остановить свой выбор на базальтовой вате повышенной плотности. Хотя она дороже обычной стекловаты, но расхода не так уж и много.

Базальтовая вата подходит для дымохода и имеет некоторые преимущества по сравнению со стекловатой:

  • Более высокая температура возгорания;
  • Плотная структура;
  • Высокая паропроницаемость.

Итак, с выбором определились. Теперь необходимо произвести подготовку.

Помните: теплоизоляция дымохода не продлит ему срок службы, если его предварительно не восстановить в надлежащее состояние – почистить, заменить разрушенные элементы.

Если у вас он сильно поврежден, необходимо в первую очередь заменить разрушенные кирпичи. Следующим моментом будет его чистка. Почему это важно? На этот вопрос ответит теория.

Когда мы произведем теплоизоляцию, дымоход будет быстрее прогреваться, температура выходных газов поднимется. При этом сажа, оставшаяся внутри, начнет интенсивно выгорать. Это приведет к повышенной задымленности, увеличению температуры и другим негативным последствиям.

Третьим шагом будет выравнивание внешней поверхности штукатуркой (в том случае, если ранее не использовался облицовочный кирпич). Зачем? Чтобы между утеплителем и поверхностью было одинаковое расстояние и она прогревалась равномерно. При этом нужно использовать «дышащий»  материал, например, цементный раствор.

Далее необходимо закрепить металлический профиль на подвесы по периметру. Подобно тому, как это делается перед зашиванием стены гипсокартоном. Расстояние между профилями должно быть не более 600мм.

После этого укладывается каменная вата. Важно, чтобы она была уложена максимально плотно и без зазоров, чтобы не было мостиков холода. Ее можно дополнительно закрепить дюбель-грибками.

Учитывая то, что минеральная вата хорошо проводит пар, а значит и влагу, ее необходимо защитить гидроизоляционной мембраной снаружи. Это важно сделать, иначе вата будет увлажняться и терять свои теплоизоляционные свойства.

Следующий этап – внешняя отделка. Как правило, для этого используют профилированное железо – профлист. Оно монтируется на установленный металлопрофиль. Профлист защищает утеплитель от порывов ветра, но в то же время минимальный вентзазор в 25мм позволяет выводить влагу, которая попадает в утеплитель изнутри.

При этом также важно закрепить утепляющий слой на чердаке. Это также защитит их от остывания. При этом можно просто обвязать их слоем базальтовой ваты. Чердачная часть не нуждается в наружней защите от ветра. Достаточно просто закрепить на нем теплоизоляционные маты из каменной ваты.

Труба из асбеста или металла

Как утеплять трубу дымохода своими руками? Утепление асбестовой трубы и дымохода из нержавейки. Её тоже можно утеплить снаружи. Для этого необязательно делать кирпичную обвязку и потом утеплять. Есть 2 варианта. Такой же подход можно применять, если вам нужно утеплить железную трубу.

Чем утеплить дымоходную трубу:

  1. Приобрести рассыпной базальтовый утеплитель. Установить на трубу кожух из оцинкованного железа так, чтобы его внешний диаметр был больше диаметра дымохода минимум на 50мм. В этот промежуток затрамбовать базальтовую вату. Также продаются специальные окожушки (кожухи для труб) сделанные под стандартные диаметры.
  2. Купить уже готовые теплоизоляционные цилиндры (сэндвич) по размеру трубы и закрепить на ней. Более подробно о них можете посмотреть в видео ниже.

Важно: использование асбестового дымохода запрещено там, где используется высокотемпературная система отопления. Разрешенная температура выходных газов – 300 градусов.

Технология Фуранфлекс

Эта технология применяется для существующих кирпичных дымоходов, чтобы не дать конденсату впитываться в сам кирпич.

Как происходит теплоизоляция дымовых труб по технологии FuranFlex? Говоря просто, Фуранфлекс – это труба из полимерного материала, которая вставляется в газоотводный канал, раздувается при помощи пара под высоким давлением и принимает форму канала. Через время, данный материал застывает и получается труба в трубе. При этом внизу устанавливается специальный тройник из нержавеющей стали, в котором есть канал для отвода конденсата.

Ее разумно использовать тогда, когда нет возможности утеплить кирпичный дымоход снаружи. Также она улучшает тяговые характеристики.

Преимущества технологии Фуранфлекс:

  • Гладкие стенки собирают меньше сажи;
  • Герметичность;
  • Дает высокое сопротивление коррозии со стороны кислот в выходных газах;

Применяется для низкотемпературных обогревательных контуров (до 250 градусов), например для того чтобы утеплить дымоход газового котла.

Перед процессом необходимо прочистить канал и восстановить внешнюю часть дымохода. Для монтажа требуется специальное оборудование – парогенератор. Так что эту процедуру вряд ли стоит проводить самому.

Процесс утепления Фуранфлексом достаточно прост:

  1. В канал вставляется полимерная труба Фуранфлекс.
  2. Сверху одевается адаптер для удаления пара.
  3. Снизу подключается парогенератор, и нагнетается пар для полимеризации материала.
  4. Отрезаются остатки трубы.

Подводим итог

Итак, мы узнали как утеплять дымоход своими руками.  Проведенная теплоизоляция значительно продлевает срок. Увеличивается тяга, уменьшается количество конденсата, а значит – уменьшается количество сажи, оседающей на стенках.

Если вам нужно удлинить дымоход (например, при замене крыши) доверяйте это только профессионалам. В противном случае можно получить то, что вы можете увидеть на видео.

Поэтому, обязательно проводите утепление кирпичной трубы, чтобы зимой не было проблем с отоплением дома.

В конце обязательно посмотрите видео, в котором известный блоггер-строитель Андрей Терехов объясняет принципы и методы того, как утеплить трубу дымохода своими руками.

Чем утеплить дымоход снаружи своими руками

Практически в каждом доме, где есть печное или газовое отопление, хозяин размышляет, чем утеплить трубу дымохода металлическую или построенную из кирпича. Хотя разумнее закладывать проект утепления еще при начале строительства дома или дачи, тем не менее, даже после проведения кровельных работ можно утеплить трубы дымохода. В предыдущей статье мы подробно рассматривали, как и какими способами можно проводить такие работы. А сейчас мы постараемся выбрать утеплитель для дымоходных труб разной конструкции, который бы соответствовал всем нормам, которые предъявляются для такого рода изоляции.

От чего портится дымоход

Важно понимать причины, зачем утеплять дымоходную трубу, потому что тогда можно направить свои усилия конкретно на борьбу с причинами разрушения. Знания – сила.

Есть 2 фактора, которые оказывают непосредственное влияние на целостность дымоходной трубы.

  1. Точка росы. Если дымоход не утеплен, точка росы (или точка конденсирования влаги смещается внутрь. Теплый воздух, который поднимается из источника обогрева, достигает этой точки и оседает на стенках в виде капелек влаги. Если дымоход из кирпича, эта влага впитывается и разрушает огнеупорный кирпич изнутри при замерзании и превращении в лед.
  2. Агрессивная среда выходящих газов. При горении выделяются химические вещества, которые способны вызывать разрушение дымоходной системы. Особенно это касается слабых растворов кислот, образующихся в дымоходе – азотной или серной. Такая среда способна разрушить даже трубу из нержавеющей стали при длительном воздействии. Опять же это в основном происходит тогда, когда точка росы смещена вглубь трубы и влага не полностью испаряется из дымохода.

Кажется, эти 2 причины убедительно показывают, зачем утеплять дымоход. Стоит учитывать тот факт, утепленный дымоход работает на 50 – 60% лучше обычного. Поэтому, создавая проект системы отопления, обязательно учитывайте в смете расходы на утепление газоотводной трубы.

Выбор утеплителя

Сразу важно разделить утеплитель на 2 группы:

  1. Самостоятельный – которые не нуждается в дополнительной защите и паро-, гидроизоляции. К ним относятся цилиндры для утепления (скорлупы).
  2. Нуждающийся в защите – обязательно требуется защита от воздействия внешней среды. К ним относятся базальтовая вата для дымохода, ЭППС и подобные им.

Прежде чем сделать выбор, важно учесть несколько факторов:

  1. Какая температура выходных газов. Чем выше, тем в меньшей мере труба нуждается в утеплении, но и материал должен быть жаростойкий и огнезащитный. Соответственно, можно использовать более тонкий слой теплоизоляции.
  2. Дымоход находится внутри или снаружи. Если вся труба идет по наружной стене дома, она нуждается в особо качественном утеплении. Она дольше прогревается, а значит, больше влаги конденсируется за это время.
  3. Из чего сделан дымоход. Если труба металлическая – ее можно утеплить с помощью теплоизоляционных цилиндров. Кирпичная – базальтовой ватой или даже ЭППС.

Итак, это были общие правила, помогающие выбрать, чем утеплить дымоходную трубу. Теперь перейдем к непосредственному рассмотрению каждого из основных материалов для утепления.

Совет. Перед проведением работ убедитесь в надежном соединении всех отрезков дымохода, особенно если он сделан из металла. Теплоизоляционный материал не способен предотвратить возгорание деревянных элементов кровли

Теплоизоляционный цилиндр

Начнем с этого материала, который закрывает вопрос, чем утеплить металлический дымоход. Он представляет из себя 2 трубы, одна из которых – меньшего диаметра, играет роль непосредственно дымохода. Обычно ее лучше брать из качественной нержавейки со специальными добавками, которые делают ее стойкой к воздействию агрессивных кислот, которые образуются в дымоходе. Внешняя труба большего диаметра, минимум на 6 см. Она играет роль защитного кожуха. В расстояние между этими трубами укладывается базальтовый утеплитель. Получается такой «сэндвич», который имеет небольшой вес и размер.

Такие «сэндвичи» можно сделать самому, а можно приобрести уже готовые скорлупы для утепления дымоходов.

Изготавливая такой теплоизолятор своими руками, следует учесть несколько требований, прежде чем утеплять трубу дымохода металлическую или асбестовую:

  1. Толщина слоя утепления для трубы из нержавейки не должна превышать 10 см.
  2. Если в трубопроводе высокая температура выходных газов, следует использовать рассыпную базальтовую вату. Это негорючий материал. Она не имеет связующих веществ в составе, и температура возгорания повышается до 900 градусов.

ВНИМАНИЕ Категорически запрещено использовать асбестовые трубы для высокотемпературных обогревателей. В такой трубе хорошо скапливается сажа, по причине шершавых внутренних стенок. При большой температуре сажа способна возгораться и создавать избыточное давление в трубе. В редких случаях может произойти взрыв внутри трубы.

Если говорить об утеплении асбестовой трубы, то он практически ничем не отличается от металлической. Она нуждается в большей теплоизоляции по причине того, что лучше впитывает влагу, чем металлическая.

Некоторые допускают следующую ошибку. Чаще всего, когда нужно создать временный дымоход. Приобретается утеплитель для дымоходов, например, базальтовая вата в рулонах или матах. Труба дымохода обматывается с нахлестом и утеплитель фиксируется металлической лентой или даже обычным скотчем. Так делать нельзя!

Любая минеральная вата должна быть защищена от попадания воды и ветра. Если оставить ее открытой, через время часть ее выдуется ветром, а часть сомнется под воздействием осадков. Если вы хотите утеплить, таким образом, обязательно предусмотрите защитный кожух. Например, сделать его своими руками из обычного оцинкованного железа. В этом случае минвата, как утеплитель для дымовой трубы, прослужит достаточно долго.

Минеральная вата

Под минеральной ватой мы подразумеваем базальтовую (каменную), т.к. она имеет более высокие показатели огнестойкости. Поэтому ее рекомендуют применять для утепления печных труб с высокой температурой выходных газов.

Применять ее можно как при утеплении дымохода внутри чердачного помещения, так и снаружи. Если говорить о чердачном помещении, то дымоход можно просто обложить матами из ваты и закрепить металлическими полосами или жгутом. Т.к. на чердаке нет интенсивного движения воздуха и чрезмерной влаги, базальтовая вата не нуждается в защите снаружи. Если мы говорим об утеплении дымохода снаружи здания, то здесь подход совсем иной.

При изоляции минеральной ватой стоит остановить свой выбор на каменной вате высокой плотности. Обычно площадь утепления невелика, поэтому сильно сэкономить на покупке не получится. Лучше взять качественную теплоизоляцию для дымоходов известного производителя, такого как Rokwool, Ursa или иные представленные в вашем регионе.

Чем плотнее материал, тем легче его монтировать на дымоход. Для крепления мы рекомендуем использовать раствор вместо пены. Пена не выдержит температуры и разрушится, т.к. это не огнестойки материал. Дополнительно требуется закрепить минераловатные плиты дюбель-грибками.

Рекомендация от мастера. Зашивая каменную вату профлистом, обязательно оставьте вентиляционный зазор не менее 20 мм. Это позволит отводить влагу и будет препятствовать оседанию плиты по стенке дымохода.

ЭППС

Экструдированный пенополистирол активно применяется при наружном утеплении кирпичных дымоходов своими руками. Материал отличается высокой плотностью и не пропускает влагу. Чаще всего применяют ЭППС марок Техноплекс и Пеноплекс, как наиболее распространенные на территории России.

Выбирая как утеплитель для труб ЭППС особое внимание стоит обратить на показатель горючести материала. Обычно это Г3-Г4 что означает высокую степень горючести. Некоторые производители доводят этот показатель до Г2. Ввиду этого ЭППС нельзя применять для утепления кирпичных дымоходов дровяных или угольных печей. Иначе он просто оплавится, ведь температура выходных газов дровяной печи без грубы, с прямым дымовым каналом, достигает 600 градусов. При такой печи нужно использовать только базальтовую вату.

Монтируя ЭППС следует обязательно оставлять вентзазор между трубой и пенопластом. Для этого монтаж проводят на клеевую смесь, а не на пену. Более подробно про то, как утеплять ЭППС дымоход можете прочитать в нашей предыдущей статье на эту тему.

Штукатурка

Актуально применение штукатурки при утеплении дымохода дровяной или угольной печи, т.е. там, где температура газов при выходе высока.

Можно применять специальную смесь для теплоизоляции, продающуюся в мешках или делать обычный раствор из цемента, песка и некоторой части глины.

Слой оштукатуривание не должен превышать 3 см, иначе есть риск разрушения. Также обязательно стоит закладывать внутрь слоя металлическую сетку для армирования.

Процесс довольно трудоемкий и чаще его заменяют утеплением дымохода минеральной ватой или ЭППС с последующей облицовкой профлистом.

Подводим итоги

Итак, выбирая утеплитель для дымохода, следует обратиться внимание на несколько факторов, которые помогут определиться с материалом.

  1. Тип дымохода – кирпичный или металлическая (асбестовая труба).
  2. Температура выходных газов.
  3. Внутренний или наружный дымоход.

Не спешите с выбором материала и способом его монтажа. Посмотрите видео, уверены, оно поможет закрепить знания, чем утеплить печную трубу, полученные после прочтения этого материала.

Чем и как утеплить трубу дымохода: утепляем асбестовую, металлическую, кирпичную трубу


На чтение 5 мин. Просмотров 1.4k. Опубликовано

Предисловие. Планируя строительство многие соглашаются с необходимостью утепления стен и фундамента. Но, когда речь идет о дымовой трубе и дымоходе, они пожимают плечами в недоумении. Для многих непонятно, почему так важно утеплить дымоход? Мы расскажем вам почему это важно и как утеплить дымоход самому.

Нужно ли утеплять дымоходную трубу?

Разрушение трубы в процессе эксплуатации

Почему дымоход разрушается со временем? Когда в печке и камине сгорают дрова, то в дымоход вместе с дымом поступает пар. В атмосферу выносится не вся влага – часть пара оседает на стенках кирпичного дымохода. Конденсируется на стенках пар из-за разницы температур трубы и атмосферы.

Поверхность трубы нагревается при топке камина или печи, а вокруг дымохода воздух прохладный. Вода конденсируется на стенках асбестовой трубы и разрушает конструкцию. Кроме того, в результате сгорания дров образуются химические вещества, их действие можно сравнить с действием кислоты.

Когда печь не топят, дымоход охлаждается, а конденсат впитывается в дымоход и разрушает его, особенно в мороз, когда разность температур высока. Здесь утепление трубы дымохода замедлит разрушительные процессы и продлит срок службы печной трубы.

Преимущества утепленного дымохода

После постройки дома и утепления крыши изнутри, не стоит забывать о печной трубе на крыше. Нужно утеплять дымоходную трубу, поскольку она находится под воздействием атмосферных факторов. Зимой она промерзает, а летом раскаляется. Уменьшить негативное влияние поможет правильно выполненное утепление.

Преимущества утепления дымохода:

– уменьшатся потери тепла;
– не пострадает кровля у трубы;
– конструкция не будет долго разрушаться;
– утепленная труба будет выглядеть эстетичнее.

Чем утеплить дымоходную трубу

Для печной трубы можно использовать различные утеплители. Стоимость не так важна, ведь утеплителя для работы понадобится совсем немного. Важнее решить вопрос, как укрепить утеплитель вокруг трубы снаружи, как утеплить котельную в доме и как определиться с выбором утеплителя?

Чем утеплить дымоходную трубу

Обычно для дымохода строители используют волокнистые утеплители, минеральную вату или стекловату, а также битый кирпич и шлакобетонные плиты. Не стоит при этом использовать горючие и легковоспламеняющиеся материалы, ведь конструкции нагреваются до высоких температур.

Применять материал лучше тот, который можно уложить самостоятельно. Перед началом работ внимательно прочитайте инструкцию производителя по применению утеплителя. Например, следите, чтобы волокна стекловаты не попали на кожу в глаза или в дыхательную систему. Используйте средства защиты.

Утепление дымоходных труб зависит во многом от материала, из которого выполнена конструкция трубы. Опишем, какими лучше материалами следует утеплить кирпичные, стальные и асбестоцементные дымоходы.

Как и чем утеплить асбестовую трубу дымохода

Утеплять дымоходы из асбестоцемента своими руками следует снаружи минеральной ватой. Всю конструкцию трубы следует очистить от пыли и мусора. Для удержания утеплителя изготавливается кожух из оцинкованного железа, его диаметр должен быть на 6 см больше диаметра трубы.

Как утеплить асбестовую трубу дымохода

Конструкция должна состоять из частей, которые надеваются друг на друга; длиной не больше полутора метра. Сначала утеплитель трамбуется в нижней части кожуха, потом надевают следующий кожух, такую конструкцию сооружают по всей длине печной трубы.

Верхнюю часть располагают слегка под наклоном, затем пустоты между кожухом и асбестоцементной трубой заливают цементным раствором.

Многие хозяева обходятся без стального кожуха. Они обматывают минеральной ватой асбестовую трубу и стягивают утеплитель хомутами. Чтобы самостоятельное утепление было эффективным в морозы, придется сделать несколько слоев ваты.

Такая конструкция долго не прослужит и вскоре придется ее заменить. Минвата боится влаги, она тяжелеет намокнув и пропускает холод. Вату необходимо изолировать от воды и пара фольгой или пароизоляцией. Минвата без кожуха обтрепается ветром, поэтому, ее нужно изолировать.

Как и чем утеплить стальную трубу дымохода

Можно и самому утеплить стальной дымоход

Сегодня можно приобрести в любом строительном магазине стальные дымоходы с утеплением, выполненные их нержавейки. Конструкция дымохода состоит их двух стальных труб различного диаметра. Между ними находится утеплитель, стойкий к высоким температурам.

Можно и самому утеплить стальной дымоход. Для этого меньшая труба вставляется в стальную трубу большего диаметра, а между трубами пространство засыпают или заполняют материалом для утепления, можно использовать и волокнистые утеплители.

Все работы можно выполнить самостоятельно, используя инструменты, которые есть практически в каждом хозяйстве. Необходимые для работы инструменты: рулетка, дюбели и гвозди, шуруповерт и перфоратор, болгарка, канцелярский нож, чтобы резать куски утеплителя и скотч.

Как и чем утеплить кирпичную трубу дымохода

Утеплить дымоход газового котла или твердотоплевно котла, как и печи из кирпича своими руками выполнить сложнее. Опишем два варианта, а вы сможете выбрать подходящий вам.

Как утеплить кирпичную трубу дымохода

Утепление кирпичного дымохода оштукатуриванием: на внешней поверхности кирпичной кладки дымохода крепится армированная сетка. На сетку носится слой штукатурки толщиной примерно в три сантиметра. Раствор готовится из извести и шлака с небольшим добавлением цемента.

Первый слой раствора следует наносить более жидким. Делают перерыв, чтобы раствор просох и следующие слои наносятся более густым раствором. Последний слой выравнивают и тщательно затирают. Трещины следует заделать, а трубу можно побелить известью.

Утепление кирпичного дымохода минватой с использованием асбестоцементных плит. Базальтовой ватой обкладывают стенки дымохода и крепят скотчем к кирпичу, поверх утеплителя строят облицовочный слой из асбестоцементных плит или кирпича, а внешний слой штукатурят.

Как правильно утеплить дымоходную трубу

Работы по утеплению печной трубы снаружи лучше провести незамедлительно после постройки здания. Через несколько лет труба уже начнет разрушаться и разрушение утеплительный материал уже не сможет остановить. Дымоход придется ремонтировать или заменять конструкцию полностью.

Видео: современный способ утепления дымохода

Изоляция дымохода? | Домашняя страница форумов Hearth.com

davis817 сказал:

Привет, надеюсь, что кто-то может помочь решить вопрос, который у меня был некоторое время. Недавно я установил облицовку из 316Ti в дымоход моей дровяной печи. Печь находится перед камином, а трубопровод проходит через отверстие в демпфирующей пластине и поднимается по длине дымохода, примерно на 20 футов. Вверху у меня есть пластина, закрывающая дымоход, а сверху — заглушка. Я обернул изоляцию из стекловолокна без облицовки вокруг вкладыша прямо под пластиной в верхней части дымохода. Местный трубочист сказал мне, что это приемлемо. Однако я читал в другом месте в Интернете, что рядом с трубой следует использовать минеральную вату или другую подобную изоляцию. У кого-нибудь есть опыт в этом? Спасибо за любую помощь.

На этот вопрос вы получите оба ответа.
Я, например, согласен с вашим трубочистом.
Я устанавливал дровяные топки (и печи) за 5 лет до
.
переезд в торговый зал и КАЖДЫЙ из них — в камине masonru —
монтируется с неоткрытой изоляцией из стекловолокна
как ПОД крышкой, так и в области демпфера.
НИ ОДИН РАЗ не возникала проблема с ЛЮБОЙ из этих установок.
Стекловолокно не плавится. Не выделяется. Это работает, и точка.
Я вытащил свой 3100L из камина после 4 лет сжигания
в качестве основного источника тепла — 4-5 шнуров в год — и стеклопластик выглядел
И чувствовал себя ТОЧНО так же, как в тот день, когда я его установил.
Он НЕ был растоплен. Он НЕ был обесцвечен. НЕ испортилась
в любом случае.
Мы можем бороться с этим все, что хотим, и люди здесь будут продолжать не соглашаться,
так что вы можете принять то, что хотите, с обеих сторон спора.
Я проработал в этой компании более 9 лет, и владелец открыл свой бизнес
в 1977 году в своем гараже. Он один из самых уважаемых голосов в области
.
сжигание дров и его вклад напрямую ощущается каждым, кто взял
Сертификационный экзамен NFI по сжиганию древесины. Он часть платы собран на
разработать вопросы и ответы, и под руководством ЕГО,
мы устанавливаем из необработанного стекловолокна, потому что использовать
безопасно
и это работает очень хорошо…

Как утеплить железный дымоход от потолка. Как и чем утеплить дымоход

Как утеплить железный дымоход от потолка. Как и чем утеплить дымоходную трубу — лучшие решения, проверенные временем

И его утепление — обязательный процесс при строительстве, преследующий две цели: пожаробезопасность и защита от коррозии.

Если не делать теплоизоляцию, то под воздействием перепадов температур будет образовываться конденсат, постепенно стекающий внутрь и способствующий разрушению самой конструкции.

Изолированные дымоходы нагреваются быстрее, что делает их работу намного эффективнее.

В зависимости от того, из чего сделан дымоход бани, для его теплоизоляции используются разные материалы.

Существует несколько типов дымоходов с изоляцией для печи сауны, наиболее распространенными из которых являются нержавеющая сталь. Хороший вариант — керамические секции, которые уже установлены в керамзитобетонные модули.


Зачем утеплять дымоход

Во время работы банной печи дымоход нагревается, и неизбежная близость к горючим материалам может привести к возгоранию.

Если дымоход кирпичный, он меньше нагревается, а если дымоход металлический, то намного больше.

Металлические трубы нагреваются до температуры выше 600 ° C, и их близость к парным, обшитым деревянными панелями, очень опасна, особенно если там есть баня.

Вторая, не менее важная проблема — появление конденсата в дымоходе. Конденсат — главный враг всех систем дымовых газов.

На стенках дымохода образуется не легкая влага, а водный раствор серной кислоты, способный разрушить практически любой материал.Он появляется в результате прохождения нагретого воздуха через еще холодный дымоход.

В результате воздействия конденсата на неизолированную кладку он разрушается, так как имеет свойства проникновения в микротрещины в кирпиче, а замерзания — расширения. Металлические дымоходы также очень подвержены образованию конденсата.

Металл обыкновенных марок не устойчив к кислотам, поэтому от воздействия на него конденсата очень быстро портится.

Единственный способ бороться с появлением конденсата — изолировать дымоходы, в которых труба будет меньше остывать, а банная печь быстро перейдет в рабочий режим горения.

Изоляционные материалы

Изоляция дымохода может производиться разными методами с использованием негорючих материалов.

Наиболее распространенными являются:

  1. Теплоизоляция дымохода из базальтовой и стекловаты … Изоляционные материалы, применяемые как для больших поверхностей кирпичных дымоходов, так и для труб относительно небольшого диаметра. Доступен в виде наполнителя, в рулонах или матах. Для его использования рекомендуется изготовить дополнительный кожух.
  2. Способ засыпки вокруг дымохода теплоизоляционным материалом: керамзит, шлак, кирпич, специальные теплоизоляционные гранулы.Этот способ предполагает изготовление дополнительного кожуха дымохода.
  3. … Это самый распространенный до недавнего времени метод утепления дымоходов из кирпича. Для этого использовался шлако-известковый раствор, наносимый слоем 5-7 см на армирующую сетку. После высыхания на него был нанесен песчано-цементный раствор такой же толщины. Но при обогреве и охлаждении системы дымоудаления такая изоляция треснула и потребовала ежегодного ремонта, поэтому такой способ считается неоправданным с точки зрения трудозатрат и эффективности.
  4. Утеплитель дымохода современными материалами из вспененного полиэтилена … «Теплоизол» или «Фольгоизол» выпускается в рулонах, имеет небольшой вес и хорошую эластичность, хорошо режется, что делает доступным работать с ним даже непрофессионалам. Это самый простой и недорогой способ утеплить дымоходы, который сегодня широко применяется.

Выбор изоляции

К выбору изоляции для изоляции дымохода необходимо подходить тщательно и серьезно. Не стоит покупать самый дешевый, так как он должен иметь хорошие теплоизоляционные свойства, быть комфортным в работе, не требовать дополнительного усиления несущих конструкций крыши и потолка, быть нетоксичным и негорючим.

Каменная или базальтовая вата — прекрасная теплоизоляция из базальтовой породы.

Эта изоляция выдерживает длительное воздействие достаточно высоких температур и не горит даже при контакте с открытым огнем. При нагревании не выделяет никаких токсичных или неприятных запахов . .. Такой утеплитель смело можно назвать экологически чистым материалом.

Стекловата — это вид утеплителя из минеральной ваты, который производится на основе отходов стекольной промышленности. Между его волокнами много пустот, поэтому он хорошо сохраняет тепло.

Стекловата не горит и не впитывает влагу, не подвержена гниению и грызунам. Это недорого и удобно. Чаще всего его выпускают в слябах и рулонах.

Теплоизол или фольгоизол — это многофункциональные виды изоляции из вспененного полиэтилена, покрытые листом алюминиевой фольги. Выпускается в рулонах толщиной от 2 до 10 мм. Они могут замечательно утеплить дымоход бани, так как эти обогреватели выдерживают нагрев до 150-170С °.

Установка утеплителя своими руками

Утепление дымохода минеральной, базальтовой или стекловатой может производиться двумя способами: утепление под кожухом или утепление дымохода без кожуха.

Для того, чтобы утеплить дымоход матами из минеральной ваты, нужно вырезать из них несколько кусков плиты, которые будут соответствовать сторонам трубы снаружи.

Затем с помощью проволочной строчки закрепите их на дымоходе.

Важно! Между слоями утеплителя не должно быть пустот, иначе утеплитель потеряет свою эффективность.

Для изоляции металлической трубы необходимо обернуть ее базальтовой ватой и закрепить проволокой по всему периметру. После этого на дымоход наденьте вторую трубу большего диаметра, чтобы получился своеобразный бутерброд.

Этот способ теплоизоляции дымоходов является наиболее эффективным и простым, но позволяет снизить теплопотери более чем вдвое, а также значительно снизить пожароопасность и образование конденсата в системах дымоудаления и защитить их от разрушения. .

Таким образом, теплоизоляция способствует увеличению теплового КПД и безопасному использованию духовых шкафов. В то же время он придает зданию и самой конструкции более эстетичный вид.

Прохождение дымохода через перекрытие между этажами — разрез потолка является одним из самых ответственных этапов строительства бани. Это связано с высокой частотой пожаров из-за возгорания деревянных конструкций возле дымоходов, а именно такие полы и потолки в банях.

Правила техники безопасности диктуют необходимость исключить незащищенный контакт горячей трубы с легковоспламеняющимися материалами. Чтобы соблюсти их при установке дымохода в бане, нужно соорудить специальный потолочный проход в виде короба из огнезащитных материалов и выполнить его в строгом соответствии с регламентом.

Любой застройщик может ознакомиться с тем, какое дымоходное оборудование считается безопасным согласно СНиП 41-01-2003.

Нас интересует пункт 6.6.22, который диктует отступ 130 мм в области прохода через перекрытия для дерева, сделанного с защитной кирпичной трубой … Известно, что кирпичные и бетонные трубы имеют меньшую теплоотдачу, чем современные металлические трубы, которые чаще всего используются в банях. Это значит, что при оборудовании резки однослойной металлической трубы без тепловой защиты следует руководствоваться другими значениями отступов, которые указаны в Приложении «К»:

  • 500 мм по дереву без термозащиты;
  • 380 мм от обогреваемых труб до легковоспламеняющихся за слоем теплоизоляции.

Эти цифры следует рассматривать как расстояние от дыма внутри дымохода до дерева.

Производители печей и дымоходов предоставляют документацию, в которой возможны значения расстояний до этажей из различных материалов … Им следует руководствоваться самостоятельным построением прохождения трубы для ванны через потолок.

Какие материалы можно использовать для противопожарной защиты при установке ППУ?

И кирпичные, и керамические, и металлические части междуэтажных режущих агрегатов нагреваются до температур, вызывающих риск возгорания древесины.Для надежной изоляции горючих элементов пирога потолка необходимо сделать прокладку из защитных материалов.

Материал Описание
Огнеупорные плиты на цементной основе с добавлением известняка, слюды и целлюлозы. Выдерживает постоянный нагрев до 150 ° С. При воздействии более высоких температур органический минеральный наполнитель выгорает и становится хрупким.
Это общее название означает волокнистую изоляцию, состоящую из расплавленных нитей различной неорганической природы.Это могут быть как полезные ископаемые (базальт, доломит и др.), Так и отходы доменных печей, шлаки. Шлаковата не теряет своих свойств до температуры 300 ° C, в более горячей среде волокна спекаются — связующие и гидрофобизирующие добавки не так устойчивы к огню, как минеральный компонент. В результате резко увеличивается теплопроводность. Жесткая минеральная плита ПЖ-175 позиционируется как огнестойкий материал. Способен сохранять изоляционные свойства до 1000 ° C.
Доступны толщиной от 2 до 10 мм.Это материал, который отлично защищает от огня, он не только не горит, но и не тлеет. Вредность можно считать ограничением его использования — пары асбеста в ванне нежелательны. Все асбестовые прокладки со стороны парилки должны быть покрыты металлом.
Высокоэффективный и абсолютно экологически чистый теплоизолятор, относящийся к группе негорючих материалов. Его толщина составляет 5 мм, коэффициент теплопроводности немного увеличивается с повышением температуры, надежно работает при температуре до 900 ° С.

Это материалы, которые могут защитить деревянные детали от обугливания и возгорания при высоких температурах в жарких местах. Но первичную облицовку торцов пола при соблюдении необходимых углублений можно проводить не только ими. Для этих целей разрешается использовать материалы с классом горючести G1 (легковоспламеняющиеся).

Материал Описание
Имеет обозначение ГКЛО, листы серые с красной маркировкой.От обычного отличается наличием внутреннего армирования с более плотным сцеплением слоев. Это предотвращает проникновение кислорода в толщу материала, горение не поддерживается и даже при открытом огне материал не разрушается в течение 20 минут.
Огнеупорными свойствами марки НГ обладает только продукт с маркировкой Премиум класса. Лист класса Standard, который никак не помечен, нельзя использовать для защиты дерева.

Выбор теплоизолятора может сыграть решающую роль. Следует помнить, что обычная минеральная вата, которую иногда рекомендуют использовать для набивки проходного узла, при нагревании спекается и быстро теряет огнезащитные свойства.

Высокая температура приводит к изменению его структуры — оставаясь неизменным по внешнему виду, он может значительно нагреваться и больше не справляется с теплоизоляцией. Чтобы быть уверенным в надежной теплоизоляции дымохода, необходимо использовать базальтовую вату, рассчитанную на работу при температурах 800-1000 ° С.

Также безопасно укладывать минеральный, асбестовый или базальтовый картон. Также есть проверенный временем бюджетный вариант теплозащиты — для него использовался песок (засыпали проходной короб) и глина. Например, достаточная теплоизоляция части потолка, к которой крепится короб, достигается за счет нанесения ровного слоя глины толщиной около 2 см на металлический лист с отбортовкой.

Цены на базальтовую вату

базальтовая вата

Видео — Как самому поставить дымоход.Расчеты и чертежи

Особенности использования дымохода «сэндвич» при прохождении потолка бани

Современные металлические печи для бани очень часто дополняют стальными трубами из черной или нержавеющей стали. Желая уменьшить резкое инфракрасное излучение и обезопасить место соприкосновения дымохода с потолком над печью, хозяева бань используют «бутерброд» — двойную трубу с облицовкой слоем теплоизоляции.

Важно! Соединение элементов дымохода ни в коем случае не должно доходить до уровня потолочного прохода.

Вопреки распространенному мнению, внешний кожух сэндвича из нержавеющей стали ненамного холоднее основного дымохода. Такая конструкция трубы в принципе не служит защите ванны от возгорания — сэндвич обеспечивает наилучшие условия для стабильной тяги, это ее основная задача. Рассматривая меры противопожарной защиты, не следует полагаться на то, что использование сэндвича в месте прохода позволяет уменьшить расстояние вдавливаний.

Известно, что из-за догорания летучих соединений в самой трубе температура в ней на некоторое время увеличивается с увеличением высоты.Если на уровне выхода из топки газы имеют температуру 800 ° С, то на уровне 1,5-2 м замеры уже покажут 850 ° С. В этих условиях внешний кожух нагревается до 300 ° C, о чем свидетельствует потускнение его поверхности.

Желая быстрее нагреть баню за счет перегрева печи, легко превысить оптимальный режим прохождения продуктов сгорания по трубе. По нормам МЧС температура в дымоходах из нержавеющей стали не должна превышать 400 ° С, испытания на сертификацию проводятся именно по этим значениям.Большинство любителей пара выходят далеко за рамки этих параметров. Металл быстро выгорает от перегрева, и нужно понимать, что бутерброд может превратиться в единую стену в любой момент. Утеплитель, который забивает бутерброд, также не служит панацеей от пожара. Если собирать дымоход «для дыма», а не «для влаги», теплоизолятор нагревается во время топки, а после остывания насыщается конденсатом — в результате со временем он теряет свои полезные свойства.

Из всего вышесказанного можно сделать определенный вывод — не стоит легкомысленно уменьшать рекомендуемые отступы, надеясь на защитный сэндвич-кожух.

Важно: при использовании металлических печей и дымоходов из нержавеющей стали при установке потолочного прохода оптимальное расстояние от дыма до деревянных конструкций составляет 380 мм!

Этапы устройства потолочного распила

Основными задачами, стоящими перед строителем при устройстве прохода дымохода через перекрытие бани, являются защита потолка от возгорания и ровная вертикальная установка трубы. Работа проходит в три этапа:

  • определение и расположение режущего блока;
  • установка готового или самодельного защитного кожуха;
  • отделочная полоса теплозащиты.

Это общие правила, а конкретные методы работы зависят от многих факторов — выделенного бюджета, предпочтений в выборе материалов, даже от того, соблюдались ли технологии при строительстве бани.

Центр трубы определяется по отвесу. Вырез делают по разметке, немного уменьшая размер сторон, чтобы будущее декоративное панно полностью закрыло их.

Самодельный проход, как правило, сбоку парилки оформляют листом металла — оцинкованным или нержавеющей, который также служит теплозащитным экраном.Размеры листа должны превышать размер выреза для трубы.

  1. Дымоход, расположенный вертикально, проходит как через потолок, так и через крышу. Разметку дымохода следует начинать с самой высокой точки и использовать отвес.
  2. Используя готовые конструкции ППУ, ориентируются на размеры отверстий, рекомендованные производителем.
  3. Проходя дымоход через перекрытие самостоятельно, без агрегата заводского изготовления, производится предварительный расчет проходного канала.Строго над местом, где труба проходит в пироге потолка, необходимо проделать сквозное отверстие, которое по размеру позволяет соблюсти требуемые отступы. Рассчитываются они так: например, диаметр трубы 120 мм, через потолок пройдет сэндвич с утеплителем 50 мм. В результате внешний размер 230 мм. Допустимое расстояние находим, прибавляя к дыму два расстояния вдавливания с внутренним диаметром. По нормам безопасности это 2 * 380 + 120 = 880 мм.

Важно! Хорошо, если точное расположение банной печи и дымохода продумано еще при составлении проекта. В этом случае несложно рассчитать такую ​​установку несущих балок перекрытия, чтобы обеспечить необходимое пространство для безопасного прохода трубы между ними.

В противном случае первое, с чего стоит начать, — это изменить дизайн потолка над топкой. Часть балки, которая находится слишком близко к горячему дымоходу, вырезают и укрепляют, устанавливая перемычки, прочно прикрепляемые к получившимся концам.Затем закрывают потолок.

Монтаж готового отрезного агрегата — проходной

Преимущества использования заводской конструкции — простота монтажа и заведомо эстетичный вид потолка в парилке.

Предполагается, что в качестве дымохода будет использоваться сэндвич при кладке в готовый ППУ. Размеры штатных устройств небольшие, чтобы обеспечить надежную изоляцию одностенного дымохода.

Доступны узлы потолочного прохода в различных конфигурациях.В основе конструкции — прямоугольный короб или круглое сечение, жестко соединенный с листом, служащий как для защиты от тепла снизу, так и для декоративной отделки. По центру вырез под трубу, узел подбирается по диаметру. Готовые проходные конструкции изготавливают из металла, чаще всего из нержавеющей стали, и минерита, с прокладкой теплоизолятора и без нее. Лучшими по своим свойствам являются комбинированные, имеющие внутренний металлический ящик и внешний минеритовый ящик с воздушным огнезащитным слоем между ними.

Установите узел перекрывающегося прохода таким образом.

  1. Концы прорези в потолке закрываются слоем теплоизоляции, пробивая им дерево по периметру.
  2. Нижний лист устройства и все места возможного контакта металла с деревом уложены слоем негорючего листового материала. Здесь хороши: минерит, асбест и фольга из базальтового картона.
  3. Готовую конструкцию надевают на колено, которое будет в узле перехода, и подводят к прорези в потолке.Со стороны парилки готовый агрегат крепится к потолку снизу саморезами, отверстия под них обычно производитель предусматривает заранее.
  4. Диаметр отверстия всегда больше диаметра трубы. Жесткое анкеровка недопустимо из-за термических деформаций; необходим зазор не менее 5 мм. Исходя из того, какой материал будет использоваться в качестве противопожарной защиты возле трубы, принимается решение о целесообразности заделки зазора. При необходимости трубу на стыке обматывают асбестовым шнуром.
  5. Сверху на потолке мансарды проводится дополнительная теплоизоляция. Ящик заполняется керамзитом или огнестойкой минеральной ватой.
  6. НА чердаке режущий блок оставляют без внешней отделки … Если верхний этаж жилой, то конструкция прохода оформляется металлическим листом.

На фото — крепление коробки к потолку саморезами и вставной дымоходной трубой

Самодельный проход трубы через потолок бани — пошаговая инструкция с фото

Необходимые материалы:

  • банка для изготовления коробки для резки;
  • минерит;
  • Лист нержавеющей стали

  • ;
  • лист ГКЛО или базальтового картона;
  • Материалом для заполнения ящика является керамзит, но может подойти и сухой глина.

Проход трубы в данном примере выполняется на этапе до отделки потолка. Это несущественно, последовательность операций не меняется.

Рисунок Описание
Изготовлена ​​жестяная коробочка — за шаблон фальца берется доска, края скрепляются заклепками. Размеры короба соответствуют расстоянию между балками перекрытия, если их расположение было продумано с учетом будущей установки дымохода.Выемки рассчитываются по нормам, 380 * 2 + диаметр внутренней трубы сэндвич.
С помощью отвеса определяется центр трубы. Отметьте точку на месте падения груза, упавшего с потолка, в центр отверстия для трубы. Это будет центр дымохода и перекрытие прохода. Над трубой вырезается отверстие. При его разметке учитывается слой минерита, который будет проходить по периметру. После укладки ящик должен свободно сидеть на потолке.

Концы лунки заделаны полосами минерита; достаточно предусмотреть теплоизоляцию по краю, где металл будет соприкасаться с конструкцией пола.

Жестяная коробка не обладает достаточной жесткостью, и для сохранения ее формы устанавливаются проставки из оцинкованного профиля.
Вырезается лист нержавеющей стали. Перед снятием защитной пленки зафиксируйте точное место отверстия для трубы.Диаметр выреза оставляет зазор между трубой и отверстием. Дополнительно из того же материала готовится декоративный щиток, которым будет закрываться стык. Ножницами по металлу аккуратно вырежьте центр получившегося круга по секторам.
Начните вырезать изолирующую прокладку под листом. Шаблоном для него служит готовый лист металла. Из инструментов вам понадобится лобзик.
Начните вырезать изолирующую прокладку под листом.Шаблоном для него служит готовый лист металла. Из инструментов вам понадобится лобзик.

Вставьте коробку на место и закройте отверстие листом нержавеющей стали. Чтобы в месте, прилегающем к коробу, потолок не обугился и не загорелся, это делается через лист термозащиты. К листу крепится декоративная планка. В результате получается надежная и красивая ширма над топкой возле дымохода.

Последним этапом работ по устройству прохода через перекрытие бани будет теплоизоляция трубы в коробе.Для этого в него до самого верха заливается огнеупорный материал. Опыт показывает, что для этих целей успешно использовались и песок, и глина. Но поскольку размеры ящика не так уж и малы, предпочтение следует отдать более легкому керамзиту.

Цены на лист из нержавеющей стали

лист из нержавеющей стали

Видео — Прохождение трубы через потолок бани

Видео — Монтаж сэндвича дымохода своими руками

В закладки

Монтаж дымохода в бане

Дымоход в бане необходимо делать разъемным, то есть из двух частей: нижней и верхней.Не только потому, что его будет проще установить, но и для достижения максимальной эффективности.

Во-первых, стальная труба внутри бани будет отдавать тепло, быстрее нагревая пространство в парилке.

Во-вторых, его можно заменить без нарушения теплоизоляционного слоя.

Нижняя труба, выходящая непосредственно от очага возгорания — печи, сильнее нагревается и перегорает, поэтому требует периодической замены.

Соединение частей стояка необходимо производить посередине мансарды бани.Это позволит правильно утеплить верхнюю часть дымохода. Обе трубы обычно имеют одинаковое поперечное сечение, поскольку представляют собой сегменты одного.

Верхняя часть стояка должна быть изолирована в соответствии со следующими инструкциями. В первую очередь необходимо обмотать утеплителем, затем следует измерить диаметр получившейся конструкции. Этот размер понадобится для определения ширины стального оцинкованного листа, из которого будет изготовлен кожух для наружной трубы.

Схема установки печи на фундамент для дополнительной изоляции.

Получив исходные данные, переходим к изоляции:

  • вырезаем из листа оцинкованной стали два прямоугольника и закатываем их по кругу, соединив края прокаткой;
  • отрезаем от такого же листа полосу 20 см и длину соответствующей окружности стояка, прибавляя 30 мм — получаем хомут, которым соединяем нижнюю и верхнюю части дымохода;
  • делаем еще четыре кольца тех же размеров, чтобы закрыть утеплитель на верхнем и нижнем концах;
  • к торцу верхней части дымохода снизу привариваем по окружности металлическую полосу шириной 4 см и толщиной 2 мм для образования патрубка, на котором будет держаться верхняя труба.

В потолке над проходным стояком необходимо вырезать квадратное отверстие диаметром 40 см, чтобы дымоход располагался точно по его центру. Аналогичное отверстие проделывается в наружной крыше бани. Затем из толстого листа металла размером 50х50 см следует вырезать два квадрата. Их необходимо закрепить на потолке и на крыше. В углах заготовок необходимо просверлить отверстия для последующего крепления. В центре металлических квадратов следует сделать отверстия, равные диаметру подступенка. На заготовке, которая будет монтироваться на крышу, отверстие нужно сделать не круглой, а овальной формы, ведь ее нужно будет подшить к скату крыши.

Изготовление сэндвич-дымохода

Дальнейшие действия по установке многослойного дымохода выполняются в следующем порядке:

  • надеваем кожух из оцинкованной стали на стояк, утепленный минеральной ватой, концы отрезков которого предварительно заглушить кольцами, загибая края наружных труб для их фиксации;
  • верхний изолированный конец нижнего стояка вставляется в круглое отверстие в потолке, нижний одноконтурный дымоход надевается на топочную трубу;
  • убедившись, что дымоход проходит точно по центру отверстия в потолке, следует прикрутить металлический лист к потолку;
  • проталкиваем через отверстие в крыше верхнюю часть дымохода, затем таким же образом надеваем на нижнюю часть стояка, очень близко к заранее приваренным трубам.Соединяем обе части хомутом;
  • крепим верхний лист металла к внутренней части крыши;
  • на лист металла, расположенный вокруг стояка, насыпаем керамзит или засыпаем глиной или асбестом.

Схема многослойной трубы с изоляцией.

Однако утепление возможно и другим способом — положив готовые куски теплоизоляции на верхнюю трубу, способную выдерживать температуру до 1500 ° С. Теплоизоляция представляет собой слой вспененного полиэтилена, покрытый алюминиевой фольгой.Из него также вырезают прямоугольные участки, которыми оборачивают дымоход для его утепления.

Аналогичным свойством обладает материал — фольгоизол, внешняя оболочка которого изготовлена ​​из пищевого алюминия.

Верхняя часть дымохода оборачивается любым из этих материалов: начиная от стыка снизу и заканчивая выходом из проема крыши. Для крепления утеплителя используются металлические хомуты.

Перед тем, как начать обматывать трубу минеральной ватой, теплоизоляцией или фольгированным утеплителем, следует обработать внешнюю поверхность дымохода специальным термостойким герметиком, выдерживающим температуру до 1000 ° С. Это необходимо для того, чтобы внешний слой многослойного дымохода не скользил по поверхности металлической трубы.

После того, как дымоход был изолирован, следует позаботиться о достаточной гидроизоляции. В том месте, где труба проходит в кровле бани, нужно установить уплотнитель с использованием заводского герметика. Сверху следует приварить жестяную заглушку, чтобы защитить отверстие дымохода от атмосферных осадков.


  • Печное отопление — не редкость в частном строительстве, ведь газопровод далеко не всегда идет в удаленные от города места, не говоря уже о централизованном отоплении.Но даже имея систему отопления с газовым или твердотопливным котлом, многие домовладельцы не отказывают себе в удовольствии сделать камин своими руками. Эти работы связаны с необходимостью вывода дымохода через крышу и устройством трубы.

    Чтобы печь или камин не создавал проблем при эксплуатации, утепление дымохода (дымохода) необходимо.

    Зачем нужна изоляция дымохода?

    Система дымовых газов постоянно подвергается воздействию высоких температур.Также на него влияют химически активные вещества и различные внешние факторы. В результате целостность дымохода оказывается под угрозой, эффективность его эксплуатации снижается, и появляются предпосылки к усадке стен дома.

    Трещины или зазоры на поверхности могут стать причиной плохого сцепления и, возможно, отравления угарным газом. Возгорание сажи — не редкость.

    Для безопасной и эффективной эксплуатации дымохода, а также для продления срока его службы необходимо выполнить несколько операций.Один из них — утепление дымохода.

    Что нужно знать перед изоляцией дымохода


    • Для начала важно определить оптимальный выход и высоту дымохода — два важных условия хорошей тяги.

    • Для крыш из горючих материалов, таких как ондулин или рубероид, необходимо позаботиться о искрогасителе из мелкоячеистой металлической сетки.

    • В местах прохождения кирпичного дымохода через перекрытие при его установке необходимо распушить толщину в один-полтора кирпича.

    • Во избежание возникновения пожароопасных ситуаций между стропильной системой, перекрытиями или другими горючими конструкциями и дымоходом оставляйте зазор не менее 25 см.

    • Потолок и потолок камина или печи также разделены пространством в целях противопожарной защиты:

    • для металла — минимальный зазор 1,5 м;

    • Кирпич
      , с двухрядным перекрытием — выдерживать дистанцию ​​не менее 0,5 м;

    • для изделий, оснащенных трехрядным перекрытием, минимальное расстояние равно 0.25 м, если перекрытие над отопительным оборудованием отделано негорючими материалами для дымохода.

    Методы изоляции

    Изоляция дымохода помогает защитить его от двух основных разрушительных воздействий:


    • перегрев конструкций;

    • протекает через стыки.

    Поэтому остановимся на


    • изоляция дымохода на крыше от воды;

    • Противопожарная изоляция дымохода.

    Как правило, выполняется комплексное утепление. При этом, по сути, помимо решения только основных проблем улучшаются и условия эксплуатации системы дымоудаления. Например,


    • защита дымохода от дождя предотвращает гниение деревянных элементов стропильной конструкции, перекрытие, предотвращает повреждение при намокании;

    • Негорючие материалы
      для дымохода, используемые для теплоизоляции дымохода, проходящего через холодный чердак, не только снижают вероятность перегрева пожароопасных элементов из дерева, но и сводят к минимуму риск образования конденсата.А это чревато множеством осложнений: чрезмерным отложением сажи, коррозией или даже ее разрушением.

    В современном строительстве дымоходы из кирпича или металла . .. Выбор метода утепления в основном определяется материалом дымоходов.

    Как утепляют дымоходы

    Противопожарная изоляция


    • Самый эффективный и простой, хотя, возможно, и не совсем дешевый вариант — это установка керамического или стального многослойного дымохода.Внутренний канал этой конструкции, через который удаляется дым, выполнен из жаропрочного материала и изолирован базальтом, каменной или минеральной ватой, полностью обеспечивая негорючую изоляцию для труб. Для устройства наружного слоя сборной конструкции также использовался жаропрочный материал — стальные или готовые керамзитобетонные блоки. Он оснащен дополнительными элементами, необходимыми для монтажа, ревизии и обслуживания дымохода.

    • Еще один вариант теплоизоляции — кирпичный дымоход… Этот материал обладает низкой теплопроводностью, поэтому выложенные из него стены не перегреваются до опасного состояния. Для такого канала нет необходимости в дополнительных мерах по утеплению. Достаточно грамотно выполнить противопожарную резку дымохода, а также полов.

    На заметку

    Конструкция дымохода может быть облегчена путем отделки кирпичной конструкции металлической или керамической трубой. Затем для их теплоизоляции используется технология, о которой будет рассказано ниже.Такой подход также позволяет сэкономить деньги.

    Гидроизоляция

    Технология гидроизоляции в основном выбирается в зависимости от формы дымохода и материала кровли … Например, для изделий с круглым поперечным сечением требуется резка кровли из металла или полимеров; при прямоугольном сечении применяется металлический фартук, а также планки примыкания.

    Следует учитывать, что чем больше сечение трубы и расстояние до коньковой балки, тем тяжелее будут условия эксплуатации.Больше воды из-за осадков и чрезмерная нагрузка из-за скопившегося снега зимой создают повышенный риск протечек. Соответственно, в этом случае к гидроизоляции предъявляются повышенные требования.

    Как правильно утеплить дымоходы

    Разберем различные варианты утепления дымоходов, как и чем утеплить.

    Штукатурка кирпичной трубы

    Самый доступный вариант утепления трубы через крышу ,
    говорят, в баню — штукатурка.Для этого используют растворы из цемента или цемента с добавлением извести. Как вариант раствора из 1 мешка (25 кг) цемента берутся следующие материалы (в ведрах):

    • вода (5),
    • известь гашеная (2),
    • песок, также можно смешивать с шлаковой крошкой (10).

    Полученный состав схватывается в течение одного-двух часов при высоких внешних температурах, а в прохладную погоду — в течение 5 часов. Поэтому штукатурный раствор рекомендуется готовить частями.

    Чтобы слой штукатурки не был слишком толстым, нужно предварительно заделать трещины. Затем, после выравнивания перепадов на поверхности, стены покрывают армирующей сеткой.

    Штукатурка наносится в 2 слоя.


    • Для первого раствор более жидкий и по консистенции напоминает сметану. Первый слой наносится методом распыления:
  1. Поверхность стены очищают от пыли, затем слегка увлажняют.
  2. Раствор набирается кельмой (шпателем), затем выливается на подготовленную поверхность. В результате слой получается неровным, а это как раз то, что нужно для лучшего сцепления между слоями.

  • Второй слой толще. Наносится шпателем по всей поверхности канала от начала до конца.

Обшивка асбоцементными листами

Этот способ позволяет сэкономить вдвое больше тепла.Его суть заключается в отделке стен канала кирпичной кладки асбоцементными плитами. Склеивание производится на штукатурный раствор, который готовится по указанной выше технологии.


  • После армирования металлической сеткой первый слой штукатурки наносится методом распыления.

  • Второй слой наносят на высохший первый слой и приклеивают к нему листы асбестоцемента, обрезанные по соответствующим размерам.

На заметку

Учитывая отсутствие экологичности асбеста, данный способ теплоизоляции дымохода больше подходит для холодных чердаков.Он позволяет частично сбалансировать тепловой режим внутри и снаружи трубы, что значительно снижает образование конденсата, а также улучшает противопожарную защиту.

Листовой металл можно использовать для отделки кирпичных конструкций. Эта облицовка выполняется на слое утеплителя.

Создание изоляционной оболочки

Одинарная металлическая труба, не защищенная изоляцией, — наиболее опасный вариант с точки зрения возгорания. К тому же он плохо сохраняет тепло, учитывая высокую теплопроводность металла.Между ним и конструкциями из дерева и пластика необходимо выдерживать расстояние не менее 60 см. Но даже в этом случае можно обжечься от случайного прикосновения. Поэтому вопрос об изоляции по-прежнему остается актуальным.

Самым простым способом утепления в этом случае является создание многослойной сэндвич-конструкции.


  • Дымоход внахлест обернут матами из негорючей базальтовой ваты толщиной менее 50 мм. Температура плавления этой изоляции близка к 1000 ° С, что намного выше температуры дыма.

  • Поверх теплоизоляции укладывают вязальную стальную проволоку и закрепляют.

  • Затем наносится штукатурка по описанной выше технологии на цементно-известковом или глиняно-песчаном растворе.

  • Вместо гипса можно использовать кожух из листового железа. Лист должен иметь ширину не менее 1 м. Металлическую заготовку закатывают по диаметру трубы слоем утеплителя и приклепывают по линии стыка кромок.Углы скругляются вручную или с помощью роликов.

Построив баню, нужно позаботиться о безопасности своих близких. Основная опасность — это боевой огонь. Если не выполнить качественную изоляцию дымохода, печи, потолка и стен, потолок может загореться. По статистике пожарных, в 2014 году 70% возгораний в банях произошло из-за ненадлежащей изоляции труб. Мы заботимся о наших читателях и расскажем, как своими руками утеплить трубу в бане, какие существуют материалы для защиты конструкции из дерева от огня.

Труба в бане должна быть безопасной и хорошо отводить тепло.

Дымоход и печь быстро нагреваются. Традиционно бани делают из дерева и легко воспламеняются. В старину для утепления стен, потолка, дымохода и печи использовался слой глины, асбеста и других доступных материалов. Главное, чтобы материал плохо проводил тепло и не воспламенялся от высоких температур. Защита дымохода необходима не только в целях пожарной безопасности… Внутри утепленной конструкции не будет образовываться конденсат, дымоход будет медленнее остывать и дольше прослужит хозяевам.

Изоляция топки и труб фольгированной изоляцией.

Некоторые думают, что достаточно обшить потолок вокруг дымохода металлическими листами, и баня полностью изолирована от огня. Точно так же нагревается и металл, от огня не спасет. В качестве теплоизолятора для дымохода он тоже не подходит.

Можно облицевать трубу красным кирпичом, но не каждая ванна имеет подобную конструкцию и размер.

Современные производители предлагают несколько вариантов материала утеплителя печной трубы в бане:

Остановимся кратко на каждом типе.

Теплоизоляция дымохода

Теплоизоляция сравнительно новый материал … Изоляцию материалом можно сделать самостоятельно. Изготовлен из пенополиэтилена, который спрятан между двумя листами фольги.

Теплоизоляция хорошо выдерживает высокие температуры и подходит для изоляции трубы ванны.

Производители предлагают Теплоизол толщиной от 2 до 10 мм. Чем толще материал, тем более высокую температуру он выдерживает. Для упрощения презентации рассмотрим таблицу:

Верхний слой фольги защитит дымоход от сильного жара. Работать с материалом несложно. Его оборачивают вокруг дымохода, закрепляя специальной металлизированной лентой или проволокой.

Фольгоизол для защиты дымохода

Фольгоизол состоит из двух слоев: фольги и утеплителя. Фольга играет отражающую роль и сохраняет 90% тепла в ванне. По экологичности материал стоит на первом месте среди аналогичных, так как для изготовления используется толстая пищевая фольга. Материал не боится ультрафиолета и высоких температур от -65 до +175 ° С. Это хороший изолятор.

Фольгоизол покрыт пищевой фольгой, поэтому безвреден.

Часто фольгированным утеплителем покрывают не только дымоход, но и стены и потолок парилки.Это отличный теплоизоляционный, паро- и водоизолятор для сауны или бани.

Сауна, облицованная изнутри фольгой, по конструкции напоминает термос. Жара не выходит, ванна быстро нагревается и долго остывает.

Сэндвич-труба — находка для бани

Современные производители предлагают установить безопасную сэндвич-трубу в бане или сауне. Выбирая дымоход типа «сэндвич», можно не беспокоиться об утеплении. Дымоход состоит из нескольких секций, которые легко вставляются друг в друга.Собрать конструкцию своими руками будет несложно. Сэндвич-труба подойдет для бани или сауны с железной печью.

Сэндвич-труба сразу имеет встроенную изоляцию и изоляцию.

Конструкция сэндвич-трубки напоминает многослойный торт. С внутренней стороны слой нержавеющей стали, затем утеплитель (базальт или минеральная вата), снаружи оцинкованная сталь. Конструкция представляет собой современный метод утепления встраиваемых сборных дымоходов. Конструкция призвана выполнять сразу две функции: внутри не накапливается сажа, а снаружи не перегревается.

А вот железная печь, для которой предназначена сэндвич-труба, в основном используется в сауне. Что делать, если у вас традиционная русская баня с кирпичной печью, как выполнить изоляцию? Об этом и поговорим ниже.

Как утеплить трубу в традиционной русской бане?

Для строительства трубы в бане с каменной печью применяется красный кирпич. Он не боится высоких температур, долго сохраняет тепло.

Конструкция из кирпичных труб должна быть правильно сложена. От качества кладки будет зависеть, как долго конструкция прослужит. На изготовление трубы для бани экономить не стоит, так как ремонтные работы могут обойтись дороже.

Трубу в месте пересечения с крышей, потолком и другими частями кровельной конструкции необходимо утеплить металлическими листами.

Выход трубы на потолок и через крышу необходимо изолировать от высоких температур с помощью листов асбеста. А стенки у внутренней части трубы покрыты металлическими оцинкованными листами.Нельзя использовать простые железные листы, так как они подвержены коррозии. Вокруг трубы в местах, где она проходит через потолок, можно сделать короб и заполнить его внутри керамзитом. Он дополнительно будет удерживать тепло и защищать деревянные полы от огня.

Правильная изоляция трубы — это только половина дела. Также необходимо позаботиться о плите, потолке и стенах бани.

Защитная изоляция духовки в бане

Современные металлические печи просто устанавливаются на фундамент, стены обшиваются металлическими листами с тыльной и боковой стороны.Некрасиво смотрится печь из металла своими руками; его можно обложить красным кирпичом. Он будет дополнительным утеплителем и поможет сохранить тепло в ванне.

Схема изоляции печи в бане.

Раньше печь утепляли асбестовыми листами, но при высокой температуре выделяет вредные вещества. Поэтому не рекомендуем использовать асбест в парилке.

Экологичнее утеплить печь натуральным войлоком. Материал дорогой, но хороший изолятор.Войлок не горит, а при ударе искры тлеет. Запах тления специфический, его сложно не заметить.

При установке печи непосредственно на деревянный пол рекомендуем сначала уложить войлок в два слоя, а затем сделать подушку из кирпича в три ряда. Стены и пол вокруг утеплены металлическими листами высотой 50–70 см.

Правильная изоляция дымохода или печи продлит срок службы дымохода и теплогенератора, а также защитит деревянную конструкцию от возгорания.И после прочтения статьи не возникнет вопросов, как утеплить трубу в бане.

пожаров в дымоходах и способы их предотвращения в домашних условиях

Фото: istockphoto.com

Ежегодно в США происходит более 25000 пожаров в дымоходах, причиняющих материальный ущерб на сумму более 125 миллионов долларов. Это повреждение в значительной степени связано с тем, что пламя в нижнем дымоходе мигрирует вверх, чтобы трескаться, деформироваться, плавиться или иным образом отрицательно влиять на кирпичную кладку или металлические стены дымохода. В самых тяжелых случаях пожар в дымоходе может разрушить дома и подвергнуть опасности жизни.Этих трагедий часто можно предотвратить: несоблюдение регулярных проверок, ремонта и чистки дымохода может привести к его неисправности или накоплению опасных отложений, подвергающих риску вашу семью.

К счастью, если вы будете применять здесь советы по профилактике, эта трудолюбивая колонна над камином или дровяной печью должна продолжать выполнять свою работу по уносу дыма и других побочных продуктов из вашего дома, чтобы вы и ваши близкие могли безопасно наслаждаться уютной обстановкой. перед огнем. Продолжайте читать, чтобы понять, что вызывает возгорание дымохода, и шесть лучших шагов, которые вы можете предпринять для их предотвращения.

СВЯЗАННЫЕ: 14 вредных привычек, которые могут сжечь ваш дом

1. Сведите к минимуму накопление креозота, чтобы предотвратить пожар в дымоходе.

Главный виновник возгорания дымоходов — креозот. Это легковоспламеняющееся темно-коричневое вещество покрывает стены дымохода, когда побочные продукты пожара (дым, пар и несгоревшие дрова) конденсируются при переходе от горячего камина или дровяной печи в более прохладный дымоход. Если температура в дымоходе (пространство внутри дымохода) достаточно высока, а нарост креозота достаточно густой, креозот может загореться — и этот огонь может распространиться и подняться по дымоходу.

Чтобы минимизировать накопление креозота, сжигайте только выдержанную твердую древесину, которая просохла не менее шести месяцев и содержит влажность не более 20 процентов, что вы можете легко проверить с помощью измерителя влажности древесины (доступно в Интернете и в хозяйственных магазинах). за 30 долларов и выше, как этот вариант общих инструментов на Amazon). И не забывайте всегда держать заслонку (металлическую пластину в дымоходе, которая регулирует тягу) во время пожара, чтобы поддерживать необходимый воздушный поток.

И если облицовка дымохода (слой между дымоходом и стенками дымохода) не изолирована, рекомендуется изолировать ее, обернув теплоизоляционное одеяло вокруг вкладыша или заливая изоляционную смесь, например вермикулит (продается в хозяйственных магазинах). и на Amazon за 10 долларов и выше) в пространство между вкладышем дымохода и дымоходом.Изолированная футеровка дымохода предотвратит слишком низкие температуры дымохода — условие, при котором побочные продукты пожара могут конденсироваться и образовывать креозот.

2. Запланируйте ежегодный осмотр дымохода.

Поскольку многие дефекты, которые приводят к возгоранию дымохода, такие как треснувшая облицовка дымохода, не видны невооруженным глазом, очень важно, чтобы трубочист, сертифицированный Американским институтом безопасности дымоходов, проверил ваш камин или дровяную печь, дымоход и т. Д. и система вентиляции один раз в год.Этот профессионал проинформирует вас о любом повреждении и, при желании, отремонтирует его, а также удалит сажу, креозот или препятствия, такие как птичьи гнезда.

Подключение к дымоходу и камину pro

Найдите лучших местных профессионалов и сравните несколько предложений по проекту дымохода или камина.

+

Фото: istockphoto.com

Существует три уровня проверки дымохода:

  • Уровень 1 (от 75 до 250 долларов) включает проверку легкодоступных частей камина или дровяной печи и дымохода.
  • Уровень 2 (от 100 до 500 долларов) включает видео сканирование внутренних поверхностей дымохода.
  • Уровень 3 (от 1000 до 5000 долларов) включает проверку на уровне 1 и 2, плюс — частичный демонтаж дымохода для проверки на предмет более серьезных повреждений.

Проконсультируйтесь с вашим трубочистом о том, какой уровень проверки рекомендуется для вашей дымохода и вентиляционной системы.

3. Очистите дымоход, когда на стенах имеется слой нароста толщиной дюйма.

Если, когда вы поцарапаете пальцем стену дымохода и обнаружите налет на одну восьмую дюйма, пора приступить к очистке.Профессиональная чистка дымохода стоит от 100 до 350 долларов и обычно включает в себя чистку снаружи дымохода вместе с топкой, дымовой полкой, дымовой камерой над топкой, дымоходом и вкладышем дымохода. Тем не менее, экономные домашние мастера, желающие подняться по лестнице, также могут прочистить дымоход без профессиональной помощи, используя широкую щетку для дымохода.

4. Установить колпак дымохода.

Листья и гнезда животных внутри дымохода могут быстро разжечь огонь в дымоходе, если их коснуться тлеющие угли от огня.Заглушка дымохода на короне вокруг наружного отверстия дымохода будет защищать от мусора и тварей. Колпачок также предотвратит «задувание», когда дым от огня снова попадет в дымоход, а затем в дом. Колпачки также предотвращают попадание кислой дождевой воды и коррозию дымохода. Будьте готовы потратить от 50 долларов на металлические оцинкованные колпачки до 500 долларов и более на декоративные модели. Хотя некоторые домовладельцы предпочитают сами устанавливать колпачок для дымохода, самостоятельная установка может привести к аннулированию гарантии — возможно, стоит обратиться к профессионалу.

Фото: istockphoto.com

5. Используйте безопасные разжигатели огня, чтобы избежать нежелательного возгорания дымохода.

Всегда используйте лучшие разжигатели огня при выборе топлива, растопки и трута.

  • Хорошо выдержанная древесина твердых пород или бревна, одобренные CSIA, — единственное топливо, которое вы должны использовать в своем камине или дровяной печи. Никогда не используйте бензин и керосин для разжигания огня — эти жидкости легко воспламеняются и горючие и могут быстро вызвать пожар.Точно так же не сжигайте уголь, если у вас нет дровяной печи, работающей на угле, потому что это может значительно повысить температуру дымохода, увеличивая риск пожара в дымоходе.
  • Для растопки приклейте к засохшим веткам или веткам. Ткань — плохой выбор — при горении выделяется большое количество дыма. Используйте в качестве трута рваную или смятую старую газету или сосновые шишки. Никогда не используйте картон или глянцевую бумагу (например, журнальные страницы) в качестве трута, потому что оба содержат химические вещества, которые могут выделять токсины в дымоход и дом при сгорании.

6. Используйте методы чистого сжигания.

Низкотемпературные, медленно горящие пожары, особенно те, которые тлеют на ночь, производят больше дыма и оставляют больше несгоревших горючих материалов. Когда он превращается в креозот на стенках дымохода, повышается риск возгорания в дымоходе. С другой стороны, при горячем, быстро горящем огне остается гораздо меньше дыма, пара и несгоревшей древесины, поэтому креозотовых форм практически нет.

Лучший способ зажечь чистый огонь — это использовать метод горения сверху вниз: положите большие поленья вертикально внизу камина или дровяной печи (дном поленьев к себе), добавьте четыре-пять горизонтальных слои растопки, затем сверху залейте трутом и зажгите.

И, прежде чем ложиться на ночь, всегда тушите огонь: разложите дрова и угли с помощью кочерги для камина, затем присыпьте их золой, лежащей на дне камина, с помощью лопаты для камина. Затем облейте остывшую древесину и угли таким количеством пищевой соды, чтобы полностью покрыть их — бикарбонат натрия погасит любые оставшиеся угли. После того, как топка остынет (минимум три часа, а лучше восемь), сгребите золу в металлический контейнер. Наполните металлический контейнер водой и храните его вне дома вдали от других легковоспламеняющихся материалов, пока вы не будете готовы их выбросить.

Подключение к дымоходу и камину pro

Найдите лучших местных профессионалов и сравните несколько предложений по проекту дымохода или камина.

+

Некоммерческая услуга по обеспечению ответственного отопления дома дровами

Дровяные печи в A-образных зданиях

Привет, есть ли особые соображения по поводу дровяных печей в каркасных домах? Ищу лучший способ установки. Огромное спасибо.

Торри


Хи Торри,

Да, нужно разобраться с некоторыми важными проблемами.Во-первых, не пытайтесь поставить печь напротив одной из наклонных стен и вывести дымоход через стену / крышу далеко вниз по склону. Если вы попытаетесь это сделать, вы получите очень высокий дымоход снаружи здания, и обеспечить устойчивость будет сложно, если не невозможно.

Вам нужно пройти через наклонную крышу, чтобы вентиляционная система оставалась внутри, но сделайте это возле пика. Безусловно, лучший подход — разместить печь возле одного из концов фронтона и установить дымоход на крыше чуть ниже пика.Это будет держать вентиляционную систему в основном внутри здания, где она будет оставаться достаточно теплой, и обеспечит наиболее стабильную и наименее уродливую установку дымохода. Это также означает, что вы можете выполнять установку с лестниц вместо строительных лесов.

Иоанна

Повышение эффективности с помощью рекуператора тепла, установленного на дымоходе?

Мне любопытно, есть ли вторичные теплообменники вторичного рынка, доступные в качестве аксессуаров для бытового использования, которые будут использоваться для модернизации старых дооборудованных дровяных печей.Я просто пытаюсь найти способ использовать эти горячие дымовые газы, прежде чем они все вырвутся из моей трубы. Есть ли что-нибудь, кроме покупки новой печи? Наш старый все еще работает, но он крайне неэффективен и выбрасывает в дымоход много горячих газов (особенно в самую холодную погоду, когда у нас идет большой пожар.

Кевин


Привет, Кевин,

Рекламеры тепла, устанавливаемые на дымоходную трубу, были популярны, пока не стало известно, что все, что они делают, — это забивают креозотом.В Канаде они полностью запрещены из-за опасности, которую они представляют. Передовые технологии, высокоэффективные обогреватели достигают более высокой эффективности не за счет извлечения большего количества тепла из дымовых газов, а за счет более полного сжигания древесины. Кроме того, дымоход — это двигатель, который приводит в действие систему сжигания древесины, и для работы ему требуется тепло. Вы в большей степени повысите эффективность, полностью сосредоточившись на сжигании древесины без дыма, чем за счет снижения температуры дымовых газов. Вы получите более высокую эффективность, используя идеи, которые вы найдете в нашем разделе «Советы».

Иоанна

Стартер для барбекю в качестве грунтовки дымохода?

Привет! Иногда мой подвал наполняется дымом, когда я пытаюсь зажечь огонь — к счастью, это случается не слишком часто, даже если дровяная печь находится в подвале, а металлический дымоход выходит из подвала снаружи дома ( повезло мне!) …. В любом случае, мне было интересно, можно ли использовать один из этих электрических стартеров для барбекю, чтобы прогреть дымоход? (кстати, электрический стартер для барбекю, о котором я говорю, представляет собой металлическую катушку, которая становится докрасна при включении).Спасибо! Rich

шт. Я люблю ваш сайт и часто его посещаю!


Hi Rich,

Я подозреваю, что электрическая зажигалка для барбекю может работать, но она довольно энергоемкая и, возможно, отнимает много времени. И в зависимости от того, насколько мощна ваша обратная тяга, это может даже не сработать, потому что поток холодного воздуха, идущий по дымоходу, не позволяет горячему воздуху подниматься вверх. Я слышал о людях, добившихся успеха с фенами, которые обычно направляют их вверх на дверцу для чистки дымохода, потому что вентилятор помогает направить немного горячего воздуха вверх.

Но нормальный подход к исправлению холодной обратной тяги перед попыткой разжечь огонь — это открыть ближайшее окно или дверь. Это нейтрализует отрицательное давление из-за эффекта трубы, которая засасывает холодный воздух в дымоход. В большинстве случаев, когда окно или дверь открыты, поток в дымоходе сразу же развернется. Как только огонь разгорелся и в дымоход попало немного тепла, можно закрыть окно или дверь.

Попробуйте подход открытого окна. Как правило, он работает быстрее и не потребляет энергии, за исключением небольшой потери тепла.

Иоанна

Неисправность дымохода

У меня в подвале стоит печь-франклин, которая находится в пристройке к моему дому. Дымоход нержавеющий, трехстенный, проходит внутри дома по внешней стене. У меня ужасная проблема с нисходящими потоками, пока дымоход не прогреется. Новая пристройка не такая высокая, как старая часть моего дома, поэтому дымоход намного ниже пика старой части. Когда действительно похолодало, я видел, что дымоход над печью побелел от инея, а заслонка замерзла.Поднять дымоход или как?

Я действительно хотел бы использовать свою плиту, но моя жена терпеть не может вставать посреди ночи к детекторам дыма и дому дыма, когда огонь гаснет. Любые идеи будут высоко оценены

Спасибо, Стив


Привет, Стив,

У вас классический тип отказа дымохода. Вы точно поставили диагноз. В режиме ожидания, когда в печи нет огня, ваш дом работает как дымоход лучше, чем дымоход.То есть эффект стека, создаваемый теплым воздухом в доме, создает небольшое отрицательное давление там, где находится печь, и, поскольку дымоход короче дома, он не может конкурировать, поэтому он течет назад. Явление объясняется в нашем разделе Дымоходы.

Физика дымохода работает против вас. Единственный верный и надежный способ решить проблему — это (хотите верьте, хотите нет) изменить соотношение между дымоходом и домом, переместив печь в часть пристройки рядом с высокой частью дома и выпустить дымоход вверх. через теплое пространство.Это сделает дымоход превосходит дом в качестве дымохода, когда на улице холодно.

Просто поднять дымоход вряд ли получится. главным образом потому, что теплопотери в высоком дымоходе, подверженном воздействию холода, настолько велики, что дымоход все еще не может конкурировать с домом. Теоретическая альтернатива — «обмануть» дымоход, заставив его думать, что он находится внутри дома, и в то же время поднять его, чтобы он был выше дома. Это потребует создания изолированной загонки вокруг дымохода.

Но ваш дымоход имеет воздушное охлаждение, а это значит, что он будет охлаждаться сам, независимо от того, есть у вас огонь или нет.Дымоходы с воздушным охлаждением могут быть очень плохими, и ваш случай является хорошим примером того, почему их никогда не следует использовать. Единственное преимущество дымохода с воздушным охлаждением — это дешевизна. Но дымоход действительно паршивый.

Заполнение дома дымом посреди ночи просто недопустимо, не говоря уже об опасности. Кроме того, камины Франклина — это поистине ужасные дровяные горелки, которые дымят и перегорают и, как правило, разочаровывают своих пользователей. Если бы это была моя система, я бы вынул ее и начал заново.И я бы использовал массивный дымоход.

Иоанна

Проблема с дымоходом камина

У меня проблема с дымоходом в моем 40-летнем двухуровневом доме в Торонто, Канада. Дымоход находится за пределами дома и имеет три дымохода (2 для двух каминов [основной этаж и подвал], 1 для печи на природном газе / водонагревателя). Дымоход уже однажды перестраивался предыдущим владельцем над линией крыши. Кирпичи трескаются над линией крыши и разламываются.Мы установили стеклянные двери на камин на первом этаже, чтобы дым не попадал в комнату. В настоящее время мы не используем подвальный камин.

Я планирую заменить дымоход над линией крыши на соответствующий кирпич, новый венец, колпак от дождя и установить футеровку дымохода из нержавеющей стали для печи. Пока мы делали эту работу, мне было интересно, что мы можем сделать, чтобы камины стали более функциональными? Дымоход находится в нижней половине двухуровневой квартиры — должна ли высота дымохода быть выше, чем крыша более высокой стороны двухуровневой квартиры?

Вы бы порекомендовали установить новый очаг? Можно ли будет когда-нибудь практично использовать подвальный камин или лучше перевести на газ? Можно ли ожидать, что стеклянные двери нам не понадобятся, так как они не пропускают тепло?

Извините за все вопросы, но я надеюсь, что вы сможете помочь.Спасибо, Даррен


Привет Даррен,

Этот дымоход имеет наихудшие характеристики. Во-первых, он выходит за пределы дома, а во-вторых, дымоход проходит через ограждающую конструкцию дома ниже своего наивысшего уровня. Обе эти проблемы подробно описаны в нашем разделе «Дымоходы».

Нет хорошего решения, потому что обе проблемы возникают из-за связи дымохода с домом. Ты не одинок; от этих проблем страдает жилищный фонд Северной Америки.

Обязательно установите футеровку для газовой печи.Еще лучше заменить газовую печь с вертикальной вентиляцией на конденсационную или с боковой вентиляцией, чтобы снизить риск утечки выхлопных газов в дом.

Что касается камина, учитывая, что вы находитесь в городе, вы можете подумать о каминной топке с прямым выпуском газа; не позволяйте никому уговаривать вас использовать вставку с вентиляцией B, которая, как правило, немного дешевле. Если вам нужны дрова и тепло, установите каминную топку, сертифицированную EPA, с полной облицовкой. Я бы посоветовал вам забыть о стеклянных дверях или открытом камине, если вы не очень дорожите своим здоровьем и безопасностью.

Иоанна

Проблема с наружным дымоходом?

Я только что купил дом с 40-футовой металлической наружной вытяжкой для камина. Это в Вермонте, США. У меня проблемы с самого начала? Из того, что я прочитал, у меня есть две вещи, работающие против меня.

1. Дымоход находится снаружи.

2. Иногда здесь до -15 градусов по Фаренгейту.

Есть мысли, помощь, наводки?


Здравствуйте, считаю вашу оценку верной. Когда температура в дымоходе упадет на несколько градусов ниже комнатной, дом начнет функционировать как более эффективный дымоход, чем дымоход, и воздух будет засасываться в дымоход за счет низкого отрицательного давления в доме из-за эффекта дымовой трубы.Фактическая частота и серьезность холодных обратных тяг в любой данной системе зависит от множества факторов, но чем выше система и чем холоднее погода, тем сильнее обратная тяга и тем труднее ее будет исправить.

Некоторые люди рекомендуют установить загон вокруг дымохода, чтобы он оставался в тепле, но я видел обратную тягу закрытых дымоходов, потому что в трубе просачивался холодный наружный воздух и потому, что без поступления тепла из дома даже внутренняя часть погона в конечном итоге остынет. Если у вас очень сильный бэкдрафт, я бы не рекомендовал погоню, если только вы не хотите тратить на это много денег.

Я бы рассмотрел вопрос о переустановке системы в доме. Я знаю, что это звучит возмутительно, но это возможно, и это было сделано. С другой стороны, если это дешевый заводской камин, то его низкая производительность вряд ли оправдает затраты, даже если бы он работал на полную мощность. Вы можете сэкономить свои деньги и установить хороший камин, сертифицированный EPA, и иметь возможность наблюдать за впечатляющим огнем и обогревать им большую часть дома, но только если вы переместите дымоход.

Но, я думаю, лучше всего попробовать его этой зимой и посмотреть, с какой болью это будет жить.С такой системой, как ваша, с высоким потенциалом сильной обратной тяги, меня беспокоит то, что, даже если вы можете получить возгорание, когда он отступит к угольному пласту, система может перейти в горячий обратный поток и заполнить дом дымом и монооксид углерода. Вот почему исправление холодной обратной тяги путем временного открытия ближайшего окна, чтобы нейтрализовать эффект стека, иногда не очень хорошая идея. Удачи с этим.

Иоанна

Высота и тяга дымохода

Подскажите, как правильно тянуть дымоход? Чем выше, тем лучше или меньше высота или какова должна быть высота над крышей?

Спасибо, Кит


Hi Keith,

Дымоход должен выступать не менее чем на 3 фута над поверхностью крыши, через которую он проходит, и на 2 фута выше линии крыши или другого препятствия на горизонтальном расстоянии 10 футов.

Тягу в дымоходе определяют две вещи:

1. Высота дымохода

2. Температура дымовых газов

Более высокие дымоходы создают большую тягу, а дымоходы, подверженные внешнему холоду, — нет. См. Наш раздел о дымоходах.

Иоанна

Правильная высота дымохода

Мы унаследовали хороший дровяной отдельно стоящий камин, который мы можем установить в одной части нашего дома, но мы не знаем, какой высоты должен быть дымоход. Выход дымохода составляет около 22 см в квадрате.Размер очага / решетки 80 х 50 х 50 см. Помещение имеет плоскую крышу примерно в 2,7 метра от пола. Есть ли необходимое уравнение для расчета высоты и размера дымохода? Нам не нужен очень высокий дымоход, если это не является абсолютно необходимым, поскольку зимой у нас сильный ветер и мы хотим избежать чрезмерных распорок. Ваша помощь будет оценена по достоинству

Фелисити


Привет Фелисити,

Во-первых, верх дымохода должен находиться на высоте не менее 1 метра над уровнем крыши, чтобы предотвратить чрезмерную турбулентность.Во-вторых, хорошее практическое правило предполагает, что высота системы от уровня очага до верха дымохода должна быть не менее 4,6 метра. Похоже, вам понадобится как минимум 2 метра дымохода, выходящего из крыши. Одноэтажные здания с плоской крышей всегда создают проблемы с высотой дымохода, но я настоятельно рекомендую достичь цели в 4,6 метра, чтобы предотвратить попадание дыма в дом.

Но более важная проблема заключается в том, что отдельно стоящие камины ужасно неэффективны и обычно дымят в комнату.Я бы посоветовал вам отнести камин на свалку и купить себе приличный прибор.

Иоанна

Общий дымоход?

Может ли дровяная печь использовать общий одинарный дымоход из каменной кладки с другими газовыми приборами (котельная печь и водонагреватель)?

Спасибо, Пол


Привет, Пол,

Одним словом, нет. Большинство кодексов запрещают совместную вентиляцию древесины и газа, и не зря: их требования к проекту совершенно разные и несовместимые. Вытяжные колпаки на газовых приборах стравливают сквозняк до такой степени, что вы с трудом можете заставить плиту вообще работать, и она будет дымить как сумасшедшая, если вы откроете дверь.Газовые приборы предпочитают почти нулевую тягу у горелки, а дровяные печи — сильную тягу.

Дровяной печи нужен собственный дымоход. К тому же дровяную печь ни в коем случае нельзя ставить в топку. Дровяные печи являются обогревателями, поэтому их следует устанавливать в обогреваемом помещении, а не прятать где-нибудь в подвале.

Иоанна

Поставщики дымоходов

Мы заинтересованы в установке дровяной печи и задаемся вопросом, в каких местах (предположительно, в Интернете) нам лучше всего узнать и купить необходимые нам печные трубы.Может ли быть канадская компания, где мы могли бы заключить более выгодную сделку с выгодным обменным курсом? Спасибо, Лиза


Лиза,

Когда вы говорите «печные трубы», я предполагаю, что вы имеете в виду дымоход, в отличие от дымовых труб, которые проходят между воротником дымохода прибора и дымоходом. Я думаю, вам следует прочитать наш раздел о дымоходах, прежде чем идти дальше.

Цена не должна быть для вас в первую очередь заботой — безопасность — вот что важно.

Между прочим, я никогда не видел, чтобы кто-нибудь, в том числе и я, установил свой первый дымоход идеально.Все, что не идеально, может быть небезопасным. Я настоятельно рекомендую вам попросить самого опытного человека, которого вы можете найти, дать вам цитату, а затем взять ее оттуда.

Да, канадские компании и канадские поставщики есть по всей стране. Не знаю, почему вас беспокоит обменный курс. Люди в Канаде редко устанавливают дымоходы в США, если они не являются частью камина.

Иоанна

Дымоход дровяной печи экономит деньги? НЕА!

Привет, этой осенью я планирую установить дровяную печь, и у меня есть вопрос по дымоходу.Я буду устанавливать дымоход в раме высотой 25 футов с внутренними размерами 18 на 60 дюймов. Монтажник дымохода сообщил мне, что я мог бы использовать футеровку из нержавеющей стали с нулевым зазором (своего рода стекловолокно) вместо дорогостоящей трубы с тройной изоляцией. Для меня это звучит здорово, если это безопасная замена печной трубы.

Спасибо, Скотт


Скотт,

План кажется мне опасным. Вы уверены, что установщик дымохода не думал о замене облицовки каменного дымохода? Невозможно представить, чтобы какой-либо ответственный установщик посоветовал вам установить изолирующую облицовку в рамной рамке, учитывая, что дом, скорее всего, сгорит в короткие сроки.Это вкладыши, а не дымоходы; их нужно установить в кирпичный корпус.

Надеюсь, вы передумаете. Ваш план экономии кажется мне чрезвычайно опасным. Если вы цените свой дом и безопасность своей семьи, сэкономьте деньги и купите надежный металлический дымоход с твердой изоляцией. Может быть, вам стоит поискать кого-нибудь еще, чтобы дать вам совет.

Иоанна

Изменение размеров дымохода

Я приобрел «усадьбу хиппи» в Манитобе, и, чтобы получить страховку, мне придется модернизировать дымоходы до типа «2100» (2-дюймовая изоляция).Достаточно справедливо — я за безопасность!

Главный обогреватель — Triumph с 8-дюймовым воротником, адаптированный к 7-дюймовому дымоходу. (На плите была этикетка, которая сейчас исчезла, поэтому я не могу сообщить подробностей.) Я могу захотеть или буду вынужден заменить и эту плиту, так как я думаю, что сейчас доступны лучшие конструкции, и я ‘ хочу свести выбросы к минимуму. Что-то сертифицированное EPA или что-то в этом роде.

Судя по беглому исследованию (в пределах 200 км отсюда нет серьезных торговцев печными плитами), у более новых печей чаще всего есть 6-дюймовые манжеты.Возможно, это впечатление искажено из-за небольшой выборки данных. 😉

Я не хочу вставлять новый блестящий дымоход, который не подходит для нынешней печи или для более позднего приобретения печи. Эти две цели могут быть несовместимы.

Вопрос: По-видимому, лучше всего иметь дымоход того же размера, что и воротник печи. Если принуждать к адаптации размеров, что меньшее из двух зол — большая печь на дымоход меньшего размера или наоборот? (По крайней мере, это кое-что скажет мне о качестве существующей ситуации.)

По мнению моего техника (у меня нет опыта работы с системами отопления на дровах), дымоход меньшего размера будет иметь большую скорость дымовых газов и будет менее склонен к накоплению креозота, даже если на первый взгляд негабаритный дымоход интуитивно понравится новичку. Так или иначе, я подозреваю, что если разница в размерах слишком велика, у человека в конечном итоге возникнут проблемы другого рода.

Я думаю, что мне нужно грызть пулю и покупать печь и дымоход одновременно, но, поскольку я знаю так мало, а поставщики находятся на таком расстоянии, я не хочу торопиться с этим.Между тем ночи становятся холодными.

Кстати, я бы хотел нанять квалифицированного поставщика / установщика печей, чтобы он позаботился об этом, но их нелегко найти здесь, и я содрогаюсь при мысли, что нужно сделать, чтобы доставить такую ​​на расстоянии. Когда вы спрашиваете об установщиках, люди смотрят на вас так, как будто вы с Венеры. Идея о том, что вы не стали бы вставлять свой собственный дымоход, для них на грани странности. Но они выросли на этом, а я вырос на термостатах. 😉

Ура, Скотт


Скотт,

Ваша интуиция верна.Лучше использовать меньший 6-дюймовый дымоход. Лучше всего установить с ним новую сертифицированную EPA печь, но за исключением использования 8-дюймового Triumph на 6-дюймовом дымоходе, адаптируясь от 8 до 6 дюймов в нижней части дымохода (т. Е. Использовать 8-дюймовая дымовая труба к основанию дымовой трубы) почти по всем указанным вами причинам.

Cal


Скотт ответов:

Большое спасибо. Буквально вчера это подтвердила и рассматриваемая страховая компания.

Старый «Триумф» не похож на плохую печь, хотя я знаю, что новое устройство будет хорошей инвестицией.Я только что переехал сюда и стараюсь немного снизить стоимость обновлений! Гораздо важнее не закрывать перед собой двери.

Искренне благодарим за помощь.

Ура, Скотт

Температура дымовых газов

Я пытаюсь найти обычные диапазоны рабочих температур дымовых газов дровяных печей и каминов. Также, если глиняные лайнеры имеют испытанную рабочую температуру.

Спасибо, Миро


Привет Миро,

Температура дымовых газов сильно колеблется из-за различий в приборах, системах вентиляции, топливе и рабочих условиях, но диапазон может быть от температуры окружающей среды до примерно 2100 ° F.Обычно работающая система будет работать при температуре от 200 ° F до 1000 ° F, в зависимости от того, где и когда в цикле прожига вы ее измеряете.

В стандарте глиняной футеровки только сказано, что они не должны размягчаться при 2100 ° F. Для глиняных лайнеров эксплуатационных испытаний не существует. Они имеют тенденцию выходить из строя из-за теплового удара, вызванного быстрыми перепадами температуры, например, во время пожара в дымоходе.

Иоанна

Разрушители запаха, пожалуйста!

У меня в подвале одноэтажного дома установлен камин типа «обогреватель».Дымоход представляет собой каменную кладку с облицовкой из глины и кирпичом на внешней стене. Размер вкладышей составляет 12 дюймов, как рекомендовано производителем камина.

Я не использовал камин в течение многих лет после его установки, пока не закончил семейную комнату в этом районе. После первого пожара я загорелся, и дымоход остыл — из дымохода в камин и семейную комнату проникал очень сильный запах сажи — даже при закрытой заслонке! Дымоход работал нормально, пока горел огонь.В нем было много сквозняков, и он прикрыт сверху колпаком дымохода.

Мой вопрос: нужно ли мне просто разжечь еще костры, чтобы «подготовить» дымоход, чтобы выгореть лишняя влага и т. Д., Которая могла образоваться за многие годы неиспользования? и Есть ли какие-либо химические вещества, которые можно использовать в камине для устранения этих запахов? (После прочтения ваших статей я знаю, что моя основная проблема — дымоход находится на внешней стене и не изолирован)

Буду признателен за любые комментарии, потому что я люблю горящий огонь и отсутствие запаха после этого, и моя жена сказала, что суд по бракоразводным делам будет следующим, если эти призрачные запахи снова войдут в дом.Спасибо! Рон


Рон,

К сожалению, у вашей проблемы нет простого решения, потому что это, как вы говорите, вызвано взаимоотношениями между дымоходом и домом. Вы можете использовать пищевую соду или аналог, чтобы уменьшить запах, но это сработает только в том случае, если вы тщательно очистите систему и больше не будете ее использовать. Вот несколько вариантов;

  • установите уплотнительную заслонку в верхней части дымохода, чтобы остановить обратную тягу между очагами пожара (Lymance и Locktop — популярные бренды с тросовым приводом) (заслонки горловины камина плохо уплотняются).
  • установить каминную топку с облицовкой дымохода из нержавеющей стали; это уменьшит объем и интенсивность обратной тяги, превратит камин в серьезный обогреватель, а облицовка дымохода будет иметь тенденцию изолировать дымоход от внешнего холода.

Это мои лучшие предложения. Удачи тебе, и я надеюсь, что разводом это не закончится.

Иоанна

Что лучше: каменная кладка или металлические дымоходы?

Я хочу знать, каков будет срок службы дровяного дымохода вне дома, сделанного из блоков и плиток, а не изолированной трубы из нержавеющей стали.


Срок службы дымохода из каменной кладки во многом зависит от того, как он используется и обслуживается. Сильный пожар в дымоходе может мгновенно взорвать облицовку плитки, а несоблюдение требований по уходу за крышкой или короной раз в год или два может привести к попаданию воды.Если вы живете в районе с отрицательными температурами, это может привести к быстрому ухудшению состояния. Хорошо построенный и ухоженный дымоход из каменной кладки может прослужить долго. Обратите внимание, что оболочки из бетонных блоков не так хороши, как кирпичные, потому что а) они поглощают воду и разрушаются при циклах замораживания / оттаивания и б) они менее стабильны, потому что существует меньше взаимоблокирующих соединений, которые соединяют структуру вместе.

В целом, из всех дымоходов, которые допустимы согласно строительным нормам, дымоход из бетонных блоков является худшим.Тот факт, что вы собираетесь выставить его на улицу, что мы категорически не рекомендуем, делает его действительно паршивым вариантом.

Металлические дымоходы хорошо зарекомендовали себя, и на большинство их деталей распространяется гарантия. Они, как правило, не нуждаются в таком же уходе, как кладка, чтобы прослужить долгое время.

Короче говоря, любой вариант может быть эффективным, хотя в целом мы предпочитаем металл по сравнению с обычной кладкой, потому что он протестирован, сертифицирован и имеет некоторую изоляцию для сохранения тепла облицовки.

Иоанна

Вопрос по стальным вкладышам для дымохода

Здравствуйте, я нашел ваш сайт полезным и интересным.Наш дом в Массачусетсе полностью отапливается дровами. Дом очень хорошо утеплен, ему всего 15 лет. Я велел почистить местного трубочиста, и он сказал, что нам нужно установить стальную облицовку внутри дымохода — примерно за 3000 долларов (два дымохода). Обычно мы горим с довольно плотной заслонкой, поэтому в дымоходе не очень жарко. Но меня удивляет, что такой молодой дом нуждался в таком ремонте. Что вы думаете о стальных вкладышах дымохода? Как мне получить объективное мнение? Энди


Энди,

Вкладыши для дымоходов из нержавеющей стали широко используются уже более тридцати лет.Это отличный способ обновить вышедшие из строя дымоходы. Кладочные дымоходы могут выйти из строя всего за три года, в зависимости от того, как они используются. Я бы порекомендовал вам получить еще одну оценку лайнера, просто чтобы убедиться, что указанная вами цена является справедливой.

Забивание дровяного оборудования — основной способ разрушить дымоходы, поскольку оно является основной причиной возгорания в дымоходе, а также позволяет конденсировать воду в дымоходе, что является действительно разрушительным. Вам следует избегать тлеющих пожаров из-за ущерба, который они наносят вашей системе и окружающей среде.Возможно, вы захотите прочитать статьи в разделе «Советы».

Иоанна

Подсоединение к двухходовой дымовой трубе

Мне нужна информация. о подключении дровяной печи к дымоходу, в котором есть две вставки. У меня уже есть газовая печь в одной из вставок, могу ли я поставить дровяную печь в другую?

Спасибо, Бет


Бет,

Чтобы понять правильную терминологию, у вас есть дымоход, в котором есть два дымохода, которые представляют собой отверстия, через которые проходят дымовые газы.Дымоходы окружены вкладышами (не вставками).

Отвечая на ваш вопрос, да, вы можете подключить дровяную печь к другому дымоходу, если он соответствует требованиям норм. Вам действительно нужна местная помощь, чтобы убедиться, что соединение будет эффективным и безопасным. Трубочисты хорошо проверяют существующие дымоходы.

Иоанна

Неприятный запах из подвала печи

В последние 2-3 месяца у нас возникли проблемы с дровяной печью.Он находится в нашем подвале. Мы проснулись посреди ночи от тяжелого запаха креозота. Мой муж прочистил дымоход и заменил трубу от печи к дымоходу. Печь у нас уже 3 года, и это первый раз, когда мы сталкиваемся с этой проблемой. Кроме того, поскольку он заменил трубку в этот последний раз, там, где она стыкуется, капает креозот.

Спасибо за вашу помощь.

el


Привет,

Трудно диагностировать такую ​​проблему, не видя систему и дом, тем более, что вы не предоставили много информации.Похоже, у вас холодная обратная тяга, обычно связанная с установками, в которых печь установлена ​​низко в доме, а дымоход идет вверх по внешней стене. Смотрите статьи в нашем разделе Дымоход.

Если кто-то из членов вашей семьи любит спать с приоткрытым окном для свежего воздуха, это может быть проблемой. Любая протечка в доме сделает холодную обратную тягу более вероятной и более мощной. Я настоятельно рекомендую вам нанять трубочиста или специалиста по плитам / каминам, чтобы они осмотрели систему и проконсультировали вас.

Кроме того, поскольку вы сообщаете о капающем креозоте, вероятно, что плита тлеет. Вы также можете поискать в доме источники повышенной влажности, такие как большое количество дров или белья, которое сушится. Низкая температура дымохода из-за тления является частой причиной неправильной вентиляции дыма. Возможно, вы захотите прочитать статьи в разделе «Советы», чтобы узнать, как поддерживать более высокую температуру дымовых газов.

Иоанна

У Джо есть наружный дымоход — СЕЙЧАС, что он может сделать?

Я взорвал его и построил металлический дымоход снаружи дома, заключенный в каркасную рамку.Я предполагаю, что у меня будут проблемы с обратной тягой, о которых вы говорили в своей газете «Зло за пределами дымохода». Что я могу сделать сейчас? Поможет ли вставка какой-нибудь выдувной изоляции в загон вокруг трубы?

Спасибо, Джо


Джо,

Да, ваша система будет склонна к холодному вытяжке, но прежде чем ответить, мне нужно разобраться с проблемой изоляции вокруг трубы. Если бы вы действительно так поступили, вместо того, чтобы просто использовать ваты из стекловолокна в промежутках между стойками каркаса погоны, вы, скорее всего, сожгли бы свой дом.Необходимо поддерживать воздушное пространство вокруг дымоходов, иначе они перегреются. Пожалуйста, не вдыхайте изоляцию в полость. Если вы хотите утеплить, кладите его только между стойками. Кроме того, изоляция и воздушные барьеры в пазах должны быть защищены оболочкой, чтобы предотвратить их нагрев и падение на дымоход.

Ряд факторов влияет на то, насколько сильным может быть холодный бэкдрафтинг и насколько велика проблема, например:

  • Насколько холоден у вас климат? Чем холоднее климат [или погода], тем сильнее обратная тяга.Дома в Канаде и северных штатах США страдают от сильных задержек. У жителей южных штатов нет [но, конечно, у них есть другие проблемы]
  • Какова высота вашего дома и дымохода? Более высокие дома и дымоходы создают более агрессивную обратную тягу. Вот почему задние тяги цокольной печи кажутся более сильными, чем задние тяги цокольной печи
  • Где протечки в вашем доме? Чем выше утечки, тем сильнее обратная тяга. Если у вас дырявый чердак, много встраиваемых светильников на высоком уровне, воздуховоды с принудительным обогревом на чердаке или вы любите спать с открытым окном на втором этаже, у вас будет более сильная обратная тяга.

На самом деле плохая вещь в наружных дымоходах заключается в том, что меры по их устранению либо неэффективны, либо непривлекательны, либо дороги, либо все три, поэтому мы, как правило, категорически не устанавливаем дымоходы снаружи.

Рассмотрим следующие комментарии в контексте трех упомянутых выше пунктов.

Изоляция желоба может кому-то помочь, но большая часть тепловых потерь от типичных желобов связана с утечкой, поэтому его герметизация [включая верх и низ] не менее важна, чем изоляция.Единственный способ по-настоящему починить дымоход снаружи — это заставить его думать, что он внутри. Это будет означать, что внутри должна быть такая же температура, как и в доме, чтобы дымоход оставался достаточно теплым, чтобы конкурировать с эффектом трубы дома. С действительно хорошо герметичным и изолированным желобом вы можете вентилировать его в дом, с парой пассивных вентиляционных отверстий вверху и внизу каждого этажа, так что конвекционный поток сохранит внутри загон почти такое же тепло, как и в доме. Эта стратегия — единственная гарантированная работа, и то только в том случае, если она выполняется хорошо

С другой стороны, если у вас достаточно мягкий климат, а ваш дом достаточно короткий, а утечки в нем относительно низкие, и вы поддерживаете огонь большую часть зимы, и вы сжигаете дрова яркими, горячими и чистыми, у вас, возможно, никогда не будет проблема с холодным бэкдрафтингом.

Иоанна

Когда ветрено, у нас дымный дом

Мы установили новую дровяную печь с существующим дымоходом, когда переехали в наш дом три года назад. Прошлой весной и этой зимой у нас были проблемы с попаданием дыма в дом через патрубок дымохода, где он попадает в потолок. Когда это впервые произошло прошлой весной, мы думали, что это могло быть из-за инверсии давления. Этой зимой, однако, каждый раз, когда дует ветер, кажется, что у нас дымится дом.Дымоход у нас прямой, внутри одноэтажной пристройки к полутораэтажному дому. Мы часто чистим дымоход (примерно 5-6 раз за зиму). Есть ли у вас какой-либо диагноз проблемы, где мы можем получить помощь и как мы можем ее исправить? В первую зиму у нас не было этой проблемы.

Спасибо, Эд


Привет,

Проблемы такого рода настолько сложны, что я мог бы долго писать вам о возможных способствующих факторах. Я не могу этого сделать.Но вот несколько идей.

1. Дымоход, установленный в одноэтажной секции двухэтажного дома, должен конкурировать как дымовая труба с домом, особенно когда огонь не горит или когда температура дымохода низкая, например, когда огонь тлеет. Это не может быть основной причиной, но это ослабляет способность дымоходов пропускать воздух и газ в любых условиях.

2. Необходимо обратить внимание на то, при каком направлении ветра возникает проблема. Если утечка происходит, когда ветер дует с одноэтажной стороны, вам нужно искать утечки на подветренной стороне дома на двухэтажной стороне, особенно утечки высокого уровня, такие как открытые окна спальни второго этажа или протекающий чердак.Эта ситуация может привести к снижению давления в доме и засасыванию дымовых газов через дымоход в комнату.

3. Тлеющие пожары — основная причина неисправностей такого типа. Убедитесь, что вы горите маленьким горячим огнем и не позволяйте огню тлеть. Древесина должна гореть, пока не превратится в уголь.

4. Если на дымоходе нет заглушки, возьмите ее; открытые дымоходы чрезвычайно уязвимы для неблагоприятных ветров. Поднятие дымохода может помочь вывести верхнюю часть дымохода из зоны положительного давления, вызванного действием ветра.

В идеале вы могли бы заключить контракт с кем-нибудь, кто может прийти к вам домой и диагностировать это, но таких людей трудно найти. Сначала проконсультируйтесь с местными трубочистами или давними продавцами печей и каминов.

Иоанна

Подкладка из нержавеющей стали в дымоходе каменного камина

Какие есть варианты ремонта дымохода? Мы работаем над проектом, где есть два действующих камина, возрастом примерно 75-80 лет. Владелец хочет, чтобы камины отреставрировали.Можно ли использовать облицовку из нержавеющей стали в дровяных каминах? Джим


Привет Джим

Да, могут, но это не изящное решение, потому что соединение над горловиной и демпфером сложно выполнить и редко выполняется хорошо. Поскольку мы на сайте woodheat.org считаем, что древесину не следует тратить впустую только для того, чтобы посмотреть, как она горит, но она должна обеспечивать энергетическую выгоду за счет передачи тепла в комнату, мы рекомендуем установить каминную топку с полностью нержавеющим вкладышем наверху. камин.В этом случае лайнер подбирается по размеру к топке, а не к камину, и соединения могут быть надежными и прочными. Дополнительным преимуществом вставки является то, что она улучшит сопротивление проникновению дыма в комнату и уменьшит загрязнение наружного воздуха от камина. На наш взгляд, это единственное экологически ответственное решение.

Если ваш клиент настаивает на сохранении обычного камина по историческим или ностальгическим причинам, гораздо лучшим решением, чем нержавеющая сталь, является сплошная система облицовки с заливкой на месте.Этот изоляционный цементный материал значительно улучшает структурную целостность дымохода и улучшает его характеристики за счет его изоляции.

Вам нужно найти поставщика SolidFlue, Arens, Golden Flue, Supaflue и, возможно, еще парочку других, о которых я не могу вспомнить в данный момент. Трубочисты обычно могут сказать вам, есть ли там местный поставщик.

Иоанна

Для камина нельзя использовать дымоход

Я купил старый дом в Филадельфии.Система отопления газовое, горячее воздушное. Дымоходов две. Один проветривает систему отопления и кондиционер; тот в гостиной. Другой выпускает воздух из водонагревателя. Я хочу добавить камин в гостиной. Я бы предпочел дерево. Он должен быть очень маленьким, так как размер гостиной 14 X 16.

Можно ли как-нибудь использовать дымоход, выводящий воздух из системы отопления? Если нет, то сколько будет стоить установка нового дымохода для дровяного камина (фигура шарового парка в порядке).Дом двухэтажный и очень маленький.

Мне лучше с камином с прямым отводом газа? Любой совет будет очень признателен !!! Сьюзан


Сьюзен написала:

«Есть ли способ использовать дымоход, отводящий воздух в систему отопления?»

Нет, дымоход нельзя использовать и для камина, и для системы отопления.

На рынке имеется множество заводских каминов всех форм и размеров. Им не нужен фундамент, их можно поставить практически в любом месте, а прокладка дымохода по всему дому выполняется без проблем.Вам нужно посетить несколько магазинов, торгующих каминами, посмотреть, что у них есть и что они говорят.

«Мне лучше с камином с прямым отводом газа?»

Мы не те люди, которые спрашивают о газовых каминах. Поскольку все остальные посоветуют вам переходить на газ, в том числе большинство розничных продавцов каминов, я предлагаю вам, если вы хотите разжечь настоящий огонь, единственный вариант — дрова.

John

Как изолировать дымоход


О теплоизоляции дымохода

Вам нужна изоляция дымохода? Изоляция системы футеровки дымохода всегда является хорошей идеей и в большинстве областей, требуемых местным законодательством.Изоляция футеровки дымохода позволяет дымоходу нагреваться быстрее и до более высокой температуры. Это не только увеличит тягу в дымоходе, но и будет потрачено меньше топлива, и меньше креозота будет накапливаться внутри дымохода. Три очень веские причины, по которым мы говорим: «Да, вам нужна изоляция дымохода!»


Шаг 1

После того, как облицовка дымохода будет отрезана по длине и выложена прямо, раскатайте изоляционный слой толщиной 1/2 дюйма и отрежьте его до нужной длины.Изоляция должна быть около 1 фута. короче лайнера. Снимите и выбросьте защитную бумагу с изоляции.


Шаг 2

Следующее, что вам нужно сделать, это установить лайнер на изоляцию и начать наматывать лайнер вокруг утеплителя. Мы рекомендуем использовать небольшие кусочки алюминиевой ленты, чтобы удерживать изоляцию на месте, пока вы оборачиваете лайнер. После того, как вы обернули лайнер, нанесите алюминиевую ленту по всей длине изоляционного шва.Будьте осторожны, натягивая изоляцию вокруг лайнера, чтобы предотвратить ее разрыв. Если вы все-таки порваете изоляцию, примените дополнительный кусок алюминиевой ленты, чтобы закрепить разрыв.


Шаг 3

Теперь, когда вы обернули изоляцию и постучали по ней, примените ProMesh. Это предназначено для удержания изоляции на месте, а также для защиты изоляции от разрывов во время изоляции. Проще всего это сделать с помощью другого человека.Возьмите один конец сетки, откройте его и наденьте на изолирующую подкладку. Аккуратно натяните сетку по всей длине лайнера. Мы рекомендуем загнуть все острые края или наклеить клейкую ленту на обрезанный конец подкладки. Это предотвратит зацепление сетки за острые края и упростит нанесение сетки.


Step 4

После того, как вы натянули сетку по всей длине лайнера, вам нужно будет натянуть сетку как можно сильнее.Если потянуть за сетку, она будет лучше держаться на месте. Как только сетка будет плотно натянута, разрежьте сетку до нужной длины.


Если вы будете следовать инструкциям, которые мы предоставили, вы сможете установить изоляцию лайнера как профессионал. Обязательно загляните в наш Центр обучения дымоходам, чтобы узнать больше о том, как смотреть видео и статьи по дымоходам.

6 различных типов дымоходов для домов и других построек

Вот ваше руководство по дымоходам, в котором объясняется, как работают дымоходы, и перечислены различные типы дымоходов, которые встречаются в старых и новых домах, а также в других конструкциях.

В настоящее время в большинстве домов установлены дымоходы и камины, чтобы в доме было тепло и комфортно, особенно в зимний период.

Дымоход подобен трубе или туннельному каналу, который служит основной цели — отводить или рассеивать дым, тепло и дымовые газы от печей и каминов в атмосферу. Дымоходы в основном перенаправляют все нежелательные испарения и дым наружу, не распространяя и не выпуская их в домашнее пространство.

С архитектурной и эстетической точки зрения дымоходы выполняют очень важную функцию, поскольку они не только красиво выглядят, но и построены так красиво, что дом действительно выглядит завершенным с дымоходом. Во всяком случае, это сильно подчеркивает необходимость установки дымохода из высокопрочных и качественных материалов при строительстве дома или реконструкции существующего пространства.

Как работают дымоходы?

Какими бы простыми ни были внешне дымоходы, многие люди часто восхищаются тем, как они действительно работают.Проще говоря, дымоход играет ключевую роль в поддержании тепла в доме, а также в обеспечении правильного функционирования камина.

Наука, лежащая в основе устройства и функции дымоходов, также очень интересна.

Как упоминалось ранее, дымоходы в основном помогают удалить из воздуха все побочные газы. Каждый камин требует дымохода, потому что должен быть выход для передачи тепла, газа и дыма. Одним из важнейших краеугольных камней любого дымохода является «воздушный поток», без которого он не работал бы.

Точно так же, как теплый влажный воздух часто выходит через чердак, так и теплый воздух или дым поднимается вверх и выходит через дымоход. Это называется «эффектом суммирования». Воздух, поднимающийся по дымоходу, называется «тягой». Любой хорошо функционирующий и правильно построенный дымоход будет иметь сильную тягу, которая позволяет дыму и газам выходить в атмосферу через дымоход.

Есть 4 ключевых фактора, которые влияют на тягу дымохода, включая высоту дымохода, давление воздуха, дымоход, а также препятствия и повреждения.Эти 4 ключевые особенности вместе влияют на то, насколько хорошо работает ваш дымоход, и вы должны проверить их, если ваш дымоход когда-либо начинает работать со сбоями или не пропускает воздух так, как должен.

Типы дымоходов

Помимо традиционных кирпичных дымоходов, которые вы, вероятно, всегда видели и слышали, существует множество других типов дымоходов, которые можно найти во многих домашних хозяйствах. Некоторые из самых популярных и распространенных типов дымоходов включают:

Дымоходы для каменной кладки

Считается, что это «стандартный» тип дымохода, который обычно строится из таких материалов, как кирпич, цемент, строительный раствор, блоки или камень.Каменные дымоходы обычно сопровождаются каменными каминами, которые представляют собой простые стены с выемками, где вы разжигаете огонь на бревнах.

Все тепло и дым проходят вверх по туннельному каналу на крышу, а затем выводятся в атмосферу. Интересной особенностью дымохода этого типа является то, что зачастую кирпичи, которые используются при его строительстве, обладают способностью поглощать тепло. Это очень удобно, особенно в зимний период, так как часть поглощенного тепла излучается в другие комнаты и сохраняет их тепло.

Кроме того, камины в этих дымоходах обладают удивительной эстетической ценностью и смыслом, которые могут сделать ваше пространство невероятно красивым. Если каменный камин в вашем доме относится к элегантно и стильно сконструированному типу, велика вероятность, что он будет иметь отличную стоимость при перепродаже.

Дымоходы

действительно долговечны и могут прослужить столько же, сколько и ваш дом, при условии, что вы обеспечиваете надлежащее обслуживание, регулярную чистку и используете правильные аксессуары. Однако каменные дымоходы требуют супербетонного и прочного фундамента во время строительства, потому что он обычно весит от 6 до 7 тонн.

Металлические дымоходы

Они очень похожи на каменные дымоходы, за исключением того, что они занимают много места, а более крупные версии дымоходов могут также стоить дороже, чем дымоходы последнего типа. К тому же их эстетическая ценность не так хороша, как у каменных дымоходов.

Металлические дымоходы могут быть двустенными или трехстенными и часто заключены в различные типы кожухов. Обычно их окружают каменный кожух дымохода, одностороннюю раму или иногда даже целую деревянную конструкцию, чтобы повысить ее эстетическую ценность и привлекательность.

В металлическом дымоходе с двойными стенками имеется изоляция между стенами, тогда как в дымоходе с тройными стенками слои стены содержат между собой воздух, предназначенный для обеспечения изоляции и отвода тепла.

Металлические дымоходы обычно строятся из чистой нержавеющей стали, что часто нравится ряду домовладельцев, потому что большинству из них действительно нравится высокотехнологичный вид этих дымоходов. Одним из недостатков этих дымоходов является то, что они не такие «гибкие», как каменные.Обычно они ограничиваются углами 15 и 30 градусов. Различные типы металлических вентиляционных отверстий, используемых в этих дымоходах, обычно характеризуются видом топлива, которое они выбрасывают.

Дымоходы заводского изготовления / сборные

Эти дымоходы больше похожи на современные, современные типы дымоходов, которые сегодня можно встретить в большинстве домов. Дымоход заводского изготовления или сборный дымоход является новым и модным, и они также идут с совершенно инновационными каминами.

Этот тип дымохода получил свое название по двум основным причинам. Во-первых, камин этих дымоходов представляет собой топку, которая изготовлена ​​из листового металла, а во-вторых, эти дымоходы производятся или строятся на заводах перед доставкой в ​​здания или дома, где их необходимо установить. Вы также можете выбрать из множества различных материалов, которые будут использоваться при строительстве дымохода, а также камина.

Однако перед установкой этого типа дымохода вам следует учесть одну важную вещь: камин не подходит для всех типов дымоходов.Другими словами, сборные камины хорошо работают только с определенными дымоходами, поэтому лучше всего выбрать правильный вариант. Либо приобретите дымоход и камин в комплекте, либо внимательно прочтите спецификации, указанные в их руководстве пользователя.

Дымоходы

заводского изготовления — отличный вариант для вас, учитывая, что вам нужен современный дизайн, подходящий для вашего дома, а также такой, который не прожжет дыру в вашем кармане. Поскольку этот дымоход прост в установке, а также предоставляет домовладельцам большую свободу в выборе креативного дизайна, он является довольно популярным выбором среди домовладельцев.

Однако у сборных дымоходов есть один серьезный недостаток. Они не очень прочные и, скорее всего, не прослужат вам всю жизнь. Даже при регулярном обслуживании и чистке детали дымохода неизбежно начнут стареть, и вам, возможно, придется их отремонтировать или заменить.

Как упоминалось выше, не все сборные камины подходят для дымохода одного и того же типа. Существует четыре основных типа дымоходов заводского изготовления, которые вы можете выбрать для установки в своем доме.Их:

Как следует из названия, этот тип дымохода состоит из воздуха, проходящего между несколькими слоями твердого металла, который используется в конструкции этих дымоходов. Цель воздуха — циркулировать между металлами и рассеивать все тепло. Воздух также поглощает большое количество тепла, которое поднимается через дымоход.

Дымоходы

с воздушным охлаждением дешевле в установке и покупке по сравнению с большинством других типов дымоходов, однако их не рекомендуется использовать, если вы проживаете в месте, где большую часть года холодная погода.Это связано с тем, что суровые холода могут привести к сильной конденсации внутри каминной системы, что, как следствие, приведет к преждевременной коррозии всей металлической конструкции, используемой в дымоходе.

Эти дымоходы также называют дымоходами с массовой изоляцией, поскольку они построены с использованием двойных или двойных слоев металла, в большинстве случаев из нержавеющей стали. Изоляционный материал обычно помещается между двумя металлическими слоями, так что теплообмен через металл значительно уменьшается.

Дымоход сконструирован так, что выглядит как труба или цилиндр из нержавеющей стали, помещенные или установленные внутри трубы или цилиндра большего размера. В результате пространство между ними полностью заполнено изоляционным материалом.

Большинство разновидностей дымоходов с двойными стенками намного легче традиционных кирпичных дымоходов, что означает, что их можно установить довольно легко и быстро без необходимости использования внешних материалов или вспомогательного оборудования.

Этот тип дымохода очень похож на дымоход с воздушным охлаждением, за исключением того, что воздух здесь не движется для охлаждения или рассеивания тепла, а действует как изолятор.Таким образом, дымоходы с воздушной изоляцией в первую очередь построены и сконструированы таким образом, чтобы минимизировать движение воздуха между несколькими слоями металла или нержавеющей стали.

Когда воздух оказывается в ловушке между металлическими слоями, происходит то, что воздух обеспечивает отличную изоляцию между ними, вместо того, чтобы рассеивать или отводить тепло.

Хотя дымоходы с воздушной изоляцией немного сложны в установке и могут даже тяжело упасть в карман, они отлично подходят для холодных погодных условий, поскольку они не только очень хорошо реагируют на сильные холода, но также обеспечивают повышенную долговечность дымохода и каминной системы. представление.Эта особенность делает дымоходы с воздушной изоляцией очень прочными, а это означает, что независимо от того, какими они могут быть, они стоят каждого пенни.

Как следует из названия, комбинированные дымоходы используют особенности множества других типов дымоходов.

Например, один тип комбинированного дымохода может предлагать сочетание конструкции дымохода с воздушным охлаждением, воздухоизоляцией и / или теплоизоляцией. Это дает домовладельцам возможность поиграть с идеями дымохода, чтобы придумать инновационный дизайн, который не только хорошо сочетается с интерьером их дома, но и соответствует погодным условиям, в которых они живут.

Кроме того, при использовании основных элементов дизайна дымоходов других типов можно легко определить с помощью производителей, какой стиль или дизайн будут наиболее прочными и долговечными, так что вам не нужно постоянно вкладывать средства в ремонт и Обслуживание.

Дымоходы вставки камина

Это тип каминной трубы, в которой используются каминные топки, которые обычно представляют собой особые виды дровяных печей. Они специально разработаны, чтобы идеально вписаться в открытый каменный камин.Печь напрямую соединяется с верхней частью дымохода с помощью системы вкладышей из нержавеющей стали. Эти вставки обычно вставляются в существующий каменный камин и далее соединяются с дымоходом и дымоходом, ведущим наружу.

Дымоходы для автономных печей

Это тип дымохода, в котором отдельно стоящая печь вставляется или устанавливается в дымоход, изготовленный по индивидуальному заказу. Используемый дымоход может быть либо каменным, либо одним из сборных металлических дымоходов заводского изготовления.Дымоходы также проходят надлежащие испытания на совместимость с дровяными устройствами.

Дымовые трубы дровяной печи

Это, вероятно, один из самых древних видов дымоходов, которые широко использовались в 1800-х годах. Дровяные дымоходы печей, как следует из названия, сжигают дрова для тепла. Они также состоят из печной трубы, идущей от основания дымохода.

Большинство людей путают этот тип дымохода с каменными дымоходами; однако они совершенно разные.Разница лишь в том, что в последнем случае нельзя пропускать печную трубу прямо через крышу.

Интересно, что, несмотря на всю древность этого дымохода, в последнее время было обнаружено, что он неуклонно возвращается, учитывая заоблачные затраты на энергию.

Теперь, когда вы знаете все о различных типах дымоходов, вам будет легче решить, какой из них установить, если вы когда-нибудь переделаете свой нынешний дом или перейдете на новый!

Крепеж для сэндвич-труб.Крепление дымохода к стене своими руками

О, , как правильно установить дымоход из сэндвич-трубы , а также как правильно установить сэндвич-трубу в баню, будет рассказано в этой статье. А в прилагаемом видео подробно объясняется, как установить сэндвич-трубу.

Монтаж сэндвич-трубы для дымохода

Одним из пунктов, по которому дымоходам из сэндвич-труб отдается предпочтение, является простота их монтажа.Учитывая, что монтаж сэндвич-трубы для дымохода несложно выполнить своими силами, цена работ равна нулю. Для начала нужно определиться, какой тип дымохода будет монтироваться. Есть два основных варианта:

  • . вставной дымоход — выход трубы вертикально вверх от потолка и крыши. Через однопетлевый переходник от топки монтируются трубные модули, а далее по туннелю труба выводится на чердак. Затем через мастер-вспышку труба выводится на крышу и венчается металлической заглушкой, предназначенной для защиты трубы от попадания в нее дождевой воды — головки;
  • .протянут через стену — смысл тот же, только здесь труба пойдет к внешней стене здания.

Необходимо предварительно проделать в стене квадратное отверстие под туннель. После прокладки тоннеля для пожарной безопасности вокруг отверстия укладывают асбест и оцинкованное железо. Через туннель выводится труба.

Как собрать дымоход из многослойной трубы

Как известно, собрать дымоход из сэндвич-труб достаточно просто. Выбор метода установки зависит от различных факторов, как практических, так и эстетических.На практике дымоход, протянутый через стену, менее воспламеняется и более удобен. В то же время вытяжной вентилятор более прочен и менее подвержен воздействию внешних факторов, таких как, например, дождевая вода или роса. Внешний дымоход, в свою очередь, может стать приятной «изюминкой» постройки — блестящая труба отлично сочетается с декоративным камнем или похожими на него стеновыми панелями.

Установка включает в себя следующее:

  • . соединение труб;
  • .Герметизация стыков;
  • . проведение труб через потолок, крышу или стену;
  • . крепление трубы.

Сначала мы прикрепляем к самой обычной железной трубе подходящего диаметра, т.к. многослойная трубка не предназначена для полного прилегания к нагревательному элементу из-за ее высокой температуры. После этого можно приступать к установке двухконтурных модулей на исходную одноконтурную трубу. При стыковке сэндвич-труб необходимо использовать термостойкий герметик — это минимизирует риск разгерметизации и ее негативных последствий.

Не путайте термостойкий (черный) герметик с автомобильным (красным) — первый выдерживает гораздо более высокие температуры. Состав наносится на узкий конец тубуса, затем надевается на широкий. Одни мастера рекомендуют использовать герметик для покрытия шва и снаружи, другие — категорически против такого подхода. Разница в том, что если шов снаружи не заделан, то конструкция более ремонтопригодна. Для того чтобы установить дымоход из сэндвич-труб через стену, необходимо предварительно подготовить посадочное место для прохода в стене.

Для этого делаем квадратное отверстие нужного размера, по краям которого пришиваем лист асбеста, который, в свою очередь, накрываем оцинкованным железом. Вставляем туннель и через него выводим первый модуль на внешнюю стену здания. Именно на этом модуле настоятельно рекомендуется установить специальный тройник для сбора конденсированной влаги и последующего ее отвода. На тройник монтируются оставшиеся двухконтурные трубы до достижения необходимой высоты конструкции.

Собранная труба крепится к стене с помощью скоб — хомутов необходимого диаметра с крепежом. Завершите трубу металлической заглушкой, предохраняющей трубу от попадания в нее атмосферных осадков. Процедура удаления трубы вверх через потолок такая же, как и выше, только туннель будет вставлен в потолок. Для проведения трубы через крышу удобно использовать flash master — резиновый или силиконовый герметик, который надежно фиксирует модуль и герметизирует стыки.

Несмотря на то, что силиконовый «мастер» намного более термостойкий, подобное изделие из резины прослужит намного дольше. Высота трубы над уровнем кровли определяется следующим образом:

  • . труба должна быть выше любых пристроек к зданию или надстроек над ним;
  • . если труба расположена менее чем на 1,5 метра от конька, то ее следует делать выше нее на 5 сантиметров, от 1,5 метров до 3 — на одном уровне с коньком, более трех метров — чуть ниже;
  • .Для плоской кровли рекомендуется длина около метра.

Обязательно запомните:

  • . Дымоход собирают от печи, т.е. снизу вверх;
  • . длина всей конструкции не должна быть меньше пяти метров.

Подробный монтаж многослойной трубы для дымохода показан на следующих фото и видео.

Крепление многослойной трубы к стене

Крепление многослойной трубы к стене осуществляется с помощью специальных скоб, которые представляют собой хомут под диаметр трубы, прикрепляемый к нужной поверхности.Обычно сначала крепится кронштейн, а затем в него вставляется труба, но можно и в обратном порядке произвести установку. Крепежные элементы необходимо устанавливать не реже, чем через каждые два метра трубы.

Кронштейны можно сделать и самостоятельно, но лучше покупать готовые. такая установка более удобна и правильна с технической точки зрения. Приобретать крепеж для дымоходов из сэндвич-труб лучше напрямую у производителя. В Москве и по всей России это можно сделать, занимаясь производством всего необходимого для сборки, сборки, монтажа и крепления сэндвич-труб.

Одним из важных элементов системы отопления является дымоход. Сейчас многие владельцы загородного дома мечтают о привлекательном внешнем виде своего жилища. Это напрямую касается дымохода. Но не только красота — основополагающий фактор при оформлении дымохода.

В первую очередь дымоход должен обеспечивать эффективный отвод продуктов сгорания и правильную очистку воздуха.

Как сделать хороший дымоход своими руками?

Схема устройства внутреннего дымохода и внешнего сооружения.

Основные требования к выполнению работ
Перед установкой дымохода своими руками необходимо сделать правильный выбор одной из печей. Это чрезвычайно ответственная работа. Даже самая дешевая шведская печь стоит не менее 70 тысяч рублей. Если есть необходимость отапливать многоэтажные дома и камины, то стоит приобретать недешевые русские печи. Их цена от 100 и более тысяч рублей.

Чтобы построить функциональный и качественный дымоход, нужно правильно составить план отвода продуктов сгорания.При планировке следует учитывать тот факт, что высота и диаметр дымохода напрямую зависит от топки, камина и котла.

Обязательные условия проектирования дымохода:

Монтаж котла на дымоход.

  1. Трубу, прокладываемую в отапливаемом помещении, изолировать не нужно. Устройство изоляции необходимо за 60 см до перекрытия (называется «сэндвич»).
  2. Категорически запрещается прокладывать прокладку через полы, если трубы не изолированы.
  3. Каналы, проходящие через неотапливаемые чердаки, необходимо утеплить.
  4. Высота дымохода должна быть не менее 5 м.
  5. При определении параметров высоты трубы, вентканалов дома, конька крыши и других элементов следует руководствоваться сохранением их геометрических пропорций.
  6. Соблюдение правил пожарной безопасности при проведении монтажных работ. При наличии деревянной поверхности их следует обработать материалами, не допускающими процесса горения.

При проектировании дымохода необходимо распределить основные характеристики таким образом, чтобы тяга трубы увеличивалась с увеличением ее высоты. Только так можно добиться эффективного функционирования дымохода. В противном случае система просто «задушит» дым, который должен нормально уходить из трубы дымохода.

Конструкция типовой трубы дымохода из кирпича.

Крепление трубы к стене своими руками производится через каждые 2 м при помощи хомутов.Такую же работу нужно проделать и на угловых участках трубы. Выступающая часть трубы прикрепляется отдельными растяжками.

Труба с теплоизоляцией, называемая «сэндвич», больше всего подходит для изготовления дымохода. Дело в том, что при функционировании данной конструкции происходит процесс удаления продуктов сгорания. Во время этого процесса не образуется конденсат и откладывается большое количество сажи. Этот вид дымохода имеет ряд преимуществ, главными из которых являются его долговечность и простота ухода (точнее, практически его отсутствие).

Дымоходы должны иметь максимально допустимую высоту. Внешняя часть конструкций должна соответствовать строительным нормам:

.

  • в случае установки плоской кровли расстояние должно быть не менее 50 см;
  • на расстоянии не менее 50 см, труба должна располагаться по отношению к коньку;
  • если высота от конька от 1,5 до 3 м, то трубу следует устанавливать так высоко, чтобы она не уступала высоте конька;
  • если выход из дымохода превышает 3 м от конька кровли, то он должен быть прямым (в крайнем случае не более 10 °).

Монтаж конструкции
Для создания дымохода для печи своими руками потребуется:

Схема монтажная схема.

  • труба;
  • набор слесарного инструмента;
  • болгарский;
  • ножницы по металлу;
  • уровень;
  • Рулетка

  • ;
  • зажимов;
  • Герметик

  • ;
  • скоб;
  • Саморезы

  • ;
  • лист оцинкованный;
  • обогреватель.

Двухконтурная конструкция своими руками устанавливается по принципу «снизу вверх». То есть сначала монтируют отопительные предметы, а потом приступают к установке дымохода. Главное правило, которое следует учитывать при установке — это абсолютно полная защита конструкции от попадания влаги на утеплитель. Для обеспечения такой защиты следует использовать специальный герметик, устойчивый к рабочей температуре около 1000 ºС.

Необходимо соединить все рабочие стыки специальными зажимами.Трубы фиксируются скобами по всей линии их укладки. Уклон горизонтальных участков всей конструкции должен быть менее 1 м. Участки не должны соприкасаться с электропроводкой и газовыми трубами.

Рабочие каналы будущего дымохода следует своими руками разместить вдоль стен или внутренних перегородок здания. Особое внимание следует обратить на то, чтобы стены были построены не из горючих материалов. Но рядом с утепленным зданием можно разместить дымоходы.Только сначала необходимо полностью утеплить эти конструкции (в данном случае трубы).

Уход за дымоходами довольно прост. Для этого нужны только первый и последний день отопительного сезона. Нужно только своими руками проверить герметичность стыков и швов, а также качество тяги в дымоходе. Если есть свободное время, можно также убрать копоть изнутри дымохода.

Наружную часть трубы обычно покрывают оцинкованным железом, а также декорируют своими руками любыми цветами, предпочитаемыми собственниками.

Владельцы загородных домов и дач должны сами позаботиться об обогреве помещения. Любой генератор тепловой энергии, помимо электрокотла, должен быть оборудован системой отвода продуктов сгорания в атмосферу. Поэтому при организации отопления много внимания придется уделить дымоходу.

На сегодняшний день наиболее популярным является практичный, функциональный и эстетичный дымоход в виде многослойной трубы. Его установка своими руками — занятие довольно простое и вполне безопасное.Только заранее необходимо позаботиться о закупке качественных материалов, и посмотреть видеоинструкцию по монтажу сэндвич-дымохода.

Особенности конструкции сэндвич-труб

Дымоходы в виде многослойных труб изготавливаются по новой технологии. Слой строительный собран из различных материалов . и напоминает обычный бутерброд. Его основа — две трубы разного диаметра, встроенные друг в друга. Между ними помещается теплоизоляционная прокладка из базальтового волокна или минеральной ваты.Такие материалы устойчивы к высоким температурам и не подвержены действию активных химикатов. Они отлично удерживают тепло и гасят звуковые волны.

Unite Двухконтурные трубы могут быть в нескольких вариантах исполнения: фланцевые, байонетные или «мост холода». Дымоходы могут иметь разный диаметр и толщину теплоизоляционного слоя. Тип конструкции зависит от температурного режима окружающей среды, в которой она будет эксплуатироваться, и от ее назначения.

Сэндвич-трубки имеют не только прямую форму. Потому что у дымоход должен проходить через перекрытия и кровлю . и на своем пути могут встречаться различные элементы здания, конструкция содержит фрагменты в разрезе и дополнительные элементы для их соединения.

В комплект с сэндвич-трубкой входят:

  • тройник;
  • Флюгер

  • — защищает конструкцию от ветра и предотвращает обратную тягу;
  • колено с углом 45 и 90 градусов;
  • Конус

  • для свободного обтекания;
  • ревизия для проверки состояния дымохода;
  • защитный грибок.

Если , нагревательная печь работает на газе . тогда флюгер и грибок не используются.

Преимущества и недостатки дымоходов из многослойной трубы

К положительным сторонам дизайна можно отнести:

Помимо всего вышеперечисленного, многослойные трубы имеют привлекательный внешний вид . который будет сохраняться в течение многих лет.

К недостаткам конструкции можно отнести только довольно высокую стоимость и не очень простой монтаж.Но все остальные достоинства подобных недостатков сэндвич-труб окупаются.

Материалы для изготовления сэндвич-труб

Практически все сэндвич-дымоходы, предлагаемые в строительных магазинах, выглядят одинаково. Но так как их производство является прибыльным делом . на рынке есть некачественная продукция. Поэтому при приобретении конструкции необходимо обращать внимание на качество стали, особенно той, из которой изготовлена ​​внутренняя труба.

Качество Продукция должна иметь техническую документацию .в котором обязательно должны быть прописаны используемые для его изготовления сталь.

Проверить нержавеющую сталь на качество можно отечественным способом с магнитом. Если он скользит по его поверхности и не упирается в нее, значит, материал содержит легирующие добавки. Нержавеющую сталь, на поверхности которой закреплен магнит, покупать не стоит.

Монтаж сэндвич-труб своими руками

Установка дымоход должен проходить по всем правилам .только тогда его эксплуатация будет долговечной и безопасной.

Основные правила установки сэндвич-труб

По нагрев . большая часть дымохода должна находиться внутри помещения. Это уменьшит разницу температур.

Монтаж и установка дымохода из многослойной трубы внутри дома

Установить конструкцию своими руками довольно несложно. Главное, каждую секцию подключать последовательно и правильно.

Монтаж дымохода из сэндвич-трубы своими руками закончен.Теперь вы можете начать замаскировать оставшуюся неприглядную форму системы. Например, оштукатурить и покрасить потолок.

Как установить сэндвич-трубу снаружи дома?

Монтаж и установка дымохода через стену своими руками производится в том случае, если в силу конструктивных особенностей кровли проделать в ней отверстия невозможно. К тому же такая установка сэкономит внутреннее пространство комнаты.

При установке и эксплуатации сэндвич-трубы запрещается:

  • смонтировать дымоход к установкам, работающим на угле;
  • установить оцинкованную конструкцию в помещениях с повышенным уровнем влажности;
  • использовать в качестве топлива предметы с лакокрасочными материалами и строительными отходами;
  • размещать секции дымохода вблизи легковоспламеняющихся материалов;
  • используют конструкцию для сушки обуви, одежды и различных предметов домашнего обихода.

Правильно смонтировать дымоход из сэндвич-трубы довольно легко своими руками. Вам могут понадобиться только дополнительные инструменты, при необходимости проделайте технические ямы, а также лестницу или кран для работы на крыше. Чтобы ускорить процесс установки на разных уровнях, вы можете найти помощника.

Самый распространенный вариант установки дымохода для каминов и печей — это нержавеющая сэндвич-труба, которая отличается высокими характеристиками, а также простотой монтажа и безопасностью использования.

Что такое сэндвич-трубка?

Сэндвич-труба в сборе

Самый распространенный вариант труб из нержавеющей стали — многослойная конструкция. Этот вариант является улучшенным типом традиционных труб из листового металла. Свое название продукт получил благодаря трехслойной конструкции:

.

  • внутренняя труба изготавливается из нержавеющей стали, как правило, марки AISI 316, толщиной до 0,7 мм;
  • слой теплоизоляции — базальтовая вата толщиной до 30 мм и плотностью до 125 кг / м3;
  • Наружный слой

  • — нержавеющая сталь толщиной до 0,4 мм, чаще всего используется AISI 304, которая отличается высокой стойкостью к кислой среде.

Назначение внутренней трубы для отвода дыма и газов, поэтому она изготовлена ​​из жаропрочной стали, обеспечивает герметичность и целостность при воздействии высокой температуры, выдерживает нагрев до 900 ° C.

Внутренний слой обеспечивает теплоизоляцию, благодаря чему в дымоходе практически не образуется конденсат из-за разницы температур внутри трубы и снаружи. Появление конденсата и послужило толчком для развития сэндвич-технологии, ведь раньше было необходимо утеплять дымоходы, монтированные из тонкостенных труб.

Композитные элементы трубной сэндвич

Дымоход

Наружный слой необходим для обеспечения защиты всей конструкции от воздействия различных погодных факторов, поэтому он изготовлен из сверхпрочной нержавеющей стали с высокой устойчивостью к агрессивным средам.

  • установка такой конструкции для дымохода гарантирует отсутствие конденсата;
  • меньше скопления сажи, а значит простота эксплуатации;
  • красивый, эстетичный вид дымохода;
  • пожарная безопасность;
  • простота установки, своими руками, без привлечения специалистов;
  • долгий срок службы.

Элементы сэндвич-трубы

Дымоход — это простой, но многоэлементный процесс, особенно если речь идет о подключении камина или печи с задним или боковым соплом. Только сборка каминов с верхним присоединением дымохода будет иметь более простую конструкцию.

Элементы дымохода сэндвич:

Элементы дымохода сэндвич

Старт-сэндвич необходим для стыковки однослойной трубы с теплоизоляционной. Камин, печь или другая отопительная система соединяется с основным дымоходом одностенной или гофрированной трубой с задвижкой.

Далее, в зависимости от расположения камина в помещении и предполагаемого расположения дымохода, могут использоваться различные элементы: колено, кронштейн, переходники, горизонтальные трубы, вертикальные. Все элементы соединяются зажимами.

Обжимной зажим представляет собой металлическое кольцо, которое затягивается в местах стыка, оно достаточно широкое и обеспечивает надежную фиксацию элементов, предотвращая разгерметизацию в процессе эксплуатации.

Настенный регулируемый кронштейн для крепления дымоходной трубы

Чтобы многослойная труба дымохода прилегала к стене и была закреплена, используйте кронштейн.Таким образом осуществляется фиксация, при этом нужно помнить, что кронштейн не должен устанавливаться на стыке двух труб, лучше всего монтировать его посередине. Кронштейн одной стороной крепится к стене, а другой хомутом к трубе.

Если высота дымохода больше двух этажей, желательно установить отводную станцию. Он представляет собой квадрат из нержавеющей стали с трубчатыми элементами с двух сторон, установленный внахлест. Важно помнить, что проход трубы через стену или перекрытие не должен совпадать с местом стыковки.

Перед проходом через крышу необходимо установить розетку, поверх нее конический хорват, затем осьминога или фартук, а на нем вертикальную трубу, желательно метровой высоты. Завершающий элемент — голова, ее еще называют шишка, грибок. Если кровля сделана из горючих материалов, необходимо дополнительно установить на трубу искрогаситель, он предотвратит нежелательное возгорание.

Монтаж сэндвич-дымохода своими руками

Варианты расположения сэндвич-дымоходов

Несмотря на большое количество элементов, собрать сэндвич с дымоходом без привлечения специалистов достаточно просто.Перед началом работ необходимо произвести замер, определить расположение будущих стыков, поворотов, что повлияет на количество дополнительных элементов.

Следующий этап — подготовка технологических отверстий в стене, перекрытии, кровле при установке дымохода. При прохождении через стену необходимо учитывать, что в горизонтальном положении не рекомендуется укладывать дымоход длиной более одного метра. А если возникла такая необходимость, то необходимо разместить трубу под углом, оптимальным будет 45 °.При прохождении через стену дымоход не должен располагаться рядом с незащищенными конструкциями, минимальное расстояние — 380 мм, в противном случае трубу необходимо дополнительно утеплить.

Чтобы установить дымоход своими руками прошло легко и в дальнейшем не было деформаций, следует начинать монтаж под камином или другим отопительным прибором. Не проводить дымоход возле различных инженерных сетей (электропроводка, газопровод).

Существует два типа монтажа многослойных труб из нержавеющей стали:

Монтаж дымохода и конденсата

Если собрать конструкцию своими руками предполагается «по дыму», то это обеспечит беспрепятственное выветривание газов и предотвращение их проникновения в помещение.Для выполнения такой сборки каждый последующий элемент конструкции необходимо надеть на предыдущие.

Для того, чтобы собрать дымоход из сэндвич-труб «за конденсатом» своими руками, каждый следующий элемент вставляется в трубу предыдущего. Такой вариант предотвратит проникновение влаги в утеплитель и защитит трубу от коррозии, но если стыки неплотные — дым может проникнуть в комнату.

Специалисты советуют обязательно все горизонтальные части дымохода делать «дымовыми», а вертикальные, которые проходят через неотапливаемые помещения на крыше, собирать «на конденсате».»
При самостоятельной сборке дымохода из многослойной трубы можно использовать один из вариантов внешнего вывода

Монтаж многослойной трубы

Первый вариант менее предпочтителен, особенно для нагревателей на твердом топливе, поскольку будет образовываться большое количество дыма и тяга в горизонтальном положении будет минимальной.

Видео: Монтаж дымоходов через готовую крышу

Ни одно отопительное устройство не может работать без хорошей системы отвода газов. Часто при строительстве дачного дома забывают включить в проект дымоход.В этом случае необходимо проложить его прямо через стену. Многие решают сделать дымоход своими руками. Эта проблема решается несколькими способами. Начиная от классической стандартной кирпичной кладки и строительства основного каркаса дома, включая сложные конструкции из стальных труб или других современных материалов. Все варианты различаются по сложности, материалам, трудозатратам и временным затратам, КПД и теплоемкости, возможностью повышения КПД системы отопления.

Наиболее подходящий вариант конструкции из стальных труб — дымоход-сэндвич.Самостоятельный монтаж, как правило, не вызывает затруднений, если разбираться в устройстве дымохода-сэндвича.

Основные преимущества бутербродов с дымоходами

  1. Металлические трубы — давно зарекомендовавший себя и широко распространенный элемент дымоходов. Это связано с рядом причин.
  2. Трубы имеют круглое сечение, по которым газообмен между топкой и окружающей средой легче. Это важно для организации обтекания воздушных потоков внутри дымохода.
  3. Только трубы позволяют устроить гладкую и ровную поверхность, на которой продукты сгорания не оседают, и даже если они оседают, то это происходит равномерно и легко устраняется очисткой.

  4. Монтаж дымохода своими руками во много раз проще сопоставимых дымоходов из кирпича.

Газы, проходящие через дымовые каналы, являются насыщенными химически агрессивными примесями, поэтому вызывают коррозию металла, которая возникает на фоне колебаний температуры, изменения влажности и других условий.В этом случае срок службы дымохода сокращается в десять раз, поэтому в материал трубы добавляются более стойкие вещества, например нержавеющая сталь. Помимо коррозионных явлений . есть еще некоторые другие сложности.

  • Высокая проводимость металла за короткое время снижает температуру проходящих по трубам газов, в результате получается, что дымоход-сэндвич с места крепления кронштейна остывает большую часть тепло сохраняется внутри помещения.
  • Как следствие, значительный контраст температур на разных концах трубы провоцирует одновременное линейное расширение тел под действием энергии сгорания топлива, на поверхностях образуется конденсат.
  • Наружная стенка трубы нагревается до температуры, опасной для объектов окружающей среды, поэтому требуется дополнительный теплоизоляционный слой, не пропускающий лишнее тепло.

Решить эти проблемы удалось создателям каминов-бутербродов.

Устройство дымохода сэндвич

Благодаря англичанам, которые любят называть сэндвичем все, что состоит из двух слоев и начинок, дымоход получил такое название. Сэндвич состоит из двух труб разного диаметра (внутренний и внешний металлические контуры). Внутри между ними проложен мощный изоляционный материал, который обычно делают из базальтовых пород.

Дымоход состоит из множества деталей. Во первых естественно трубы .Во-вторых, кронштейн . в-третьих, другие детали: хомуты , переходники, тройники, трубы с ревизией, , обеспечивающие правильную работу конструкции и эффективное использование конструкционных материалов. Кронштейн позволяет комфортно прикрепить дымоход к стене своими руками.

Значение такого устройства в эффективной работе, в частности, при удалении продуктов из печи. Внешний контур надежно защищен от перегрева, а внутренний — от контраста температур . Прослойка между ними надежно защищает от появления влаги, конденсата и высолов на поверхности труб; Тяга, которая должна появиться в воздушных потоках, работает правильно.

Внутренняя труба всегда толще и покрыта толстым слоем нержавеющей стали, которая обладает улучшенными свойствами против коррозии и выгорания. Внешний контур . как правило, делают его более экономичным, с меньшими затратами, из обычного оцинкованного железа.Установщик должен выбирать между ценой и качеством, так как разница между нержавеющей сталью и оцинкованным железом очень велика. Материал внутренней петли следует выбирать, руководствуясь знаниями о его стойкости к термическому контрасту и повышенной влажности, коррозионных свойствах. Наружные трубы должны быть жесткими, потому что они являются каркасом конструкции.

Подготовка к установке

При установке дымоходов из сэндвич-труб не нужно самостоятельно возводить дополнительный цементный фундамент, как того требует дымоход из кирпича или керамической кладки, т.к. малый вес конструкция приобретает следующее преимущество металлической установки впереди керамики и кирпича.Но не стоит недооценивать стоящую перед вами задачу, ведь скобу нужно не просто закрепить, хотя сделать ее своими руками действительно несложно.

Не забывайте о существовании ряда правил и рекомендаций, которые необходимо понять и продумать на этапе выбора инструментов и материалов. Учтите, что на руку будет умение нарисовать схему проектируемой установки, определив на ней все размеры. Специалисты со стажем, наверняка знающие, как установить сэндвич-дымоход, часто советуют обращать внимание на такие моменты, как пересечение дымохода и поверхности крыши.внахлест и др.

Иногда на черновом полу монтируется котельная или топочная печь. При таких расчетах необходимо рассчитать толщину всех слоев пола . не забывая об устройстве напольных покрытий, и установить обогреватели на подставки так, чтобы агрегат идеально подходил к выходу для продуктов сгорания.

Дымоход

Монтаж сэндвич-дымохода начинать с выходного конца трубы отопительного оборудования.Первая часть дымохода выглядит как кусок трубы, не покрытый слоями утепления. Сначала закрепите кронштейн, а уже на нем патрубок. Если начать монтаж конструкции из одинарной трехслойной трубы, утеплитель расплавится, образуется каменное образование, которое разрушит дымоход. Для этого кронштейн должен быть установлен на высоте , защищающей от перегрева. Результатом неправильного монтажа чаще всего становится неисправность теплогенерирующего оборудования и даже возгорание пожароопасных материалов.

Деталь забивают в розетку, фиксируют, устанавливая скобу, закрывают заглушкой. Затем детали конструкции дымохода соединяются по порядку, скрепляя стыки труб зажимными хомутами.

Если есть вероятность значительного повышения давления в канале, то места соединения, на всякий случай, специальные муфты. Часто при установке стальных труб используют термостойкие герметики, которыми покрывают стыки. Чем лучше утеплен дымоход, тем точнее будет тяга.

Несмотря на прекрасные изоляционные свойства «бутербродов», в трубах при наложении возникает вероятность перегрева и возгорания прилегающих к трубам материалов. Чтобы гарантировать определенный уровень пожарной безопасности, рекомендуется увеличить толщину теплоизоляционного слоя на стыках.

Починить дымоход своими руками довольно просто, для этого достаточно разобраться в устройстве и знать основные правила техники безопасности . После установки необходимо правильно ухаживать за дымоходом и очищать его, чтобы снизить риск несчастных случаев при эксплуатации печей.

Есть эффективных народных средств для чистки дымохода . Так, в последнее время часто советуют изредка топить печь осиновыми дровами: в результате образуется мощное пламя, сжигающее отложения на поверхности стенок трубы. Не делайте этого часто, следует быть осторожным, потому что это часто провоцирует возгорания.

В настоящее время дымоход из сэндвич-трубы считается одним из самых популярных и практичных. Его функциональные возможности позволяют применять его в самых разных условиях.

В принципе, если можно было получить качественные материалы от надежных поставщиков, то построить такой дымоход очень просто, причем абсолютно безопасно. У этой конструкции много преимуществ:

  • конденсата нет;
  • минимум сажи;
  • пожарная безопасность;
  • малый вес;
  • красивый внешний вид;
  • простота обслуживания.

Одним из важнейших преимуществ можно назвать возможность прокладки такого дымохода в деревянных постройках, особенно в домашней бане.

Прежде чем мы расскажем, как сделать трубу в бане, следует отметить, что при строительстве дымохода в бане необходимо учитывать определенные требования, которые предъявляются к габаритам конструкции и ее конструкции:

Как выбрать трубу

Перед выбором сэндвич-трубы необходимо знать несколько характерных параметров, которые зависят от используемой системы отопления.

Одним из основных конструктивных параметров является диаметр трубы.Обозначается двумя цифрами — 120/180, где числитель — внутренний диаметр, а знаменатель — внешний размер трубы.

Внутренний диаметр подбирается в соответствии с рабочим диаметром патрубка отвода дыма, установленного на тепловом агрегате. По внутреннему размеру определяется проем для трубы, которая будет проходить через крышу.

Толщина теплоизоляции регулирует выбор диаметра трубы.И их размеры подбираются исходя из совокупности тепловой системы:

  • дровяные печи или газотурбинные установки — 50-600 мм;
  • котлы твердотопливные -50-700 мм;
  • дизель-генераторы или газопоршневые агрегаты — 50-500 мм;
  • микротурбинных аппаратов — 50-300 мм;
  • газовые котлы — 200 мм;
  • Дизельные системы

  • — 200 мм.

Очень важно правильно выбрать длину дымохода. Он должен иметь вертикальную часть длиннее 5 м.Его горизонтальная составляющая намного меньше: всего один метр.

Дымоход должен быть выше конька крыши на 500 мм при расстоянии до 1,5 метра. Сэндвич-трубку длиной 3 метра можно сделать на уровне верхней точки.

Если крыша плоская, то берется минимальное расстояние между высотой кровли и дымоходом, выдерживается 0,5 метра.

Дополнительные характеристики при выборе сэндвич-дымохода:

  1. Стоимость товара.Конечно, многое зависит от платежеспособности покупателя, но все же не стоит покупать самые дешевые товары;
  2. материал сэндвич-трубок;
  3. толщина металла.

Нюансы, требующие особого внимания

Конечно, производитель товара имеет большое значение. К сожалению, на рынке появилось много подделок. Обычному человеку сложно уловить все тонкости, поэтому, чтобы не ошибиться, стоит прислушаться к советам профессионалов:

Монтаж дымохода для печи сауны

Если дымоход проложен через тепловой агрегат, его можно подключить напрямую к системе или теплообменнику.Дымоход можно проложить через стену, можно монтировать выпуск через потолок. На рисунках ниже вы можете ознакомиться с расположением дымоходов.

Для получения максимального эффекта от сжигания топлива от топки отводят обычную металлическую трубу. Сверху монтируется сама сэндвич-труба.

В результате поддерживается максимальная температура за счет мощного теплового излучения, исходящего из трубы. Температура нагрева практически такая же, как в топке.Чтобы смягчить излучение без потери тепла на дымоходе надевается сетка, заполненная камнями. Нагретые камни высушат парилку после того, как топка полностью сгниет.

В некоторых случаях дымоход можно использовать как водонагреватель. Для этого вместо выходящей из топки металлической трубы устанавливается теплообменник.

Монтажная техника

Установить сэндвич-трубу не очень сложно. Эта конструкция имеет максимальную пожарную безопасность, поэтому ее подключение и крепление может произвести человек, никогда не занимавшийся строительством.

Установка должна начинаться снизу , постепенно достигая верха. Все начинается с печки.

Шаг первый

При монтаже многослойного дымохода всегда помните, что один конец трубы делается с зауженным радиусом. Его вставляют в следующий участок трубы. Благодаря такому подключению не происходит скопления сажи, конденсат легко удаляется из трубы дымохода. Чтобы облегчить эту работу, можно установить специальные тройники.

Шаг второй

Для прохождения дымохода через стену его демонтируют и укрепляют там, где будет вставлен кронштейн для трубы.Затем собирается внешний кронштейн с двумя уголками. Они играют роль полозьев для движения тройника при монтаже многослойной трубы.

Для закрытия стены толщиной 1 см фанера. Сверху накрывается листом асбеста и фиксируется обычными шурупами.

Затем вся конструкция закрывается оцинкованным листом размером 2х1,20 см. Чтобы освободить дорогу, в листе проделывается квадратное отверстие.

Кронштейн покрыт металлическим лаком для создания поверхности, защищенной от коррозии.Специально для дымохода в переходнике просверливается отверстие.

При строительстве дымохода необходимо сделать уступку, то есть зазор между стеной и каналом, по которому удаляются горючие газы.

Монтаж дымохода, проходящего через крышу

Как правильно установить трубу через крышу кровли? Перед установкой такого дымохода берется металлический оцинкованный лист. Его прикладывают изнутри к отверстию, после чего снимают трубу.Затем лист закрепляется на крыше. При необходимости его края можно закрепить под краем кровли.

При плоской крыше сэндвич-труба для бани должна подниматься над ней на высоту более одного метра. Когда высота дефлектора превышает 1,2 метра до крыши, устанавливаются дополнительные удлинители, закрепляемые обжимными хомутами.

Кровля из пожароопасных материалов должна быть защищена от огня. Дымоход оборудован дефлектором с сетчатым искрогасителем.Размер ячейки берется как можно меньшим.

Крепление сэндвич-дымохода

Фиксация всех частей дымохода осуществляется хомутами. Крепление тройника осуществляется опорным кронштейном. Оставшаяся свободная верхняя часть дымохода требует создания защитной сетки. Например, растяжки с углом, равным 120 градусам.

Стыковка многослойных труб производится с помощью обжимных хомутов. Стыковка с дополнительными элементами, переходниками или тройниками осуществляется такими же фиксаторами, однако крепление осуществляется с каждой стороны.

Обратите внимание, что опорный кронштейн необязательно покупать в магазине. Вы можете сделать это сами. Возьмите два металлических уголка, со стороной 30 и 50 мм. Отрезается желаемая длина и проделываются соответствующие отверстия для болтов.

Окончательная установка

Когда сборка закончена, нужно снять защитную пленку. Габаритные размеры сэндвича с дымоходом должны составлять примерно 5-6 метров от изголовья до решетки. Швы и имеющиеся щели закрываются герметиком.

Лучше всего использовать термостойкий герметик. Специально разработан для дымоходов, выдерживает температуру до 1000 С. Применяется по следующей технологии:

  • Внутренние трубы — внешняя часть закрыта;
  • Наружные трубы — вся внешняя поверхность уплотнена;
  • При переходе от однослойной трубы к двустенной герметизируется вся внешняя поверхность;
  • Одностенная труба и соответствующий модуль подключаются так же, как и в последней версии.

После проведения герметизации необходимо тщательно проверить наиболее пожароопасные участки , где нагрев будет иметь максимальную температуру.

Чтобы впоследствии было легче чистить дымоход, устанавливается ревизия. Он может быть съемным или иметь открывающуюся дверцу.

Соответствие требованиям пожарной безопасности

Даже при хорошей теплоизоляции внешняя поверхность дымохода может сильно нагреваться. Температура нагрева иногда превышает 300 градусов.Такая температура может легко воспламенить сухое дерево.

Следовательно, строительство и монтаж дымоходов из сэндвич-труб требует неукоснительного соблюдения техники пожарной безопасности:

  1. Не устанавливайте бутерброд рядом с горючими материалами.
  2. Бутерброд должен находиться на расстоянии 25 см от любой горючей поверхности. Если температура нагрева ниже, это расстояние можно уменьшить, но оставить в пределах 10 см.
  3. Лучшая изоляция — воздух. Короб, через который проходит дымоход, не требуется заливать дополнительным керамзитом или затыкать минеральной ватой.
  4. При установке дымохода на крышу, помимо обогрева трубы, необходимо учитывать направление потока горячего воздуха и летящих искр.
  5. Высота трубы над коньком, если крыша сделана из пожароопасного материала, должна быть более одного метра. Обратите внимание, выше конька, а не над самой крышей.

Положительные и отрицательные качества дымоходов

О недостатках дымохода рассказывать много не придется.Так как их очень мало:

  • детали из нержавеющей стали всегда очень дороги;
  • срок службы не превышает 15 лет. Кирпичный дымоход может работать намного дольше;
  • из-за скачка температуры возможно изменение сечения трубы. Это может привести к разгерметизации всей конструкции.

Положительных качеств у таких дымоходов намного больше:

Подведение итогов

В принципе монтаж дымохода можно назвать несложным делом.Для опытного человека такая работа не составит большого труда. Но если есть хоть малейшие сомнения в успешности всего мероприятия, лучше обратиться к профессионалам и у вас будет качественно собранный элемент. Ведь ошибка может стоить очень дорого, дом может просто сгореть.


Дымоход — один из основных элементов отопления загородного дома. В зависимости от расположения различают внутренние и внешние дымоходы. Монтаж дымохода можно произвести своими руками.Для проведения этой работы никаких специальных знаний не требуется. Наша статья расскажет, как это выполняется.

Общие правила установки дымохода

Монтаж дымохода своими силами хоть и достаточно простой, но при его выполнении нужно знать определенные правила. Рассмотрим эти:

  • Длина дымохода от места его соединения с отопительным оборудованием до конечного элемента должна быть более 5 метров. В противном случае труба не будет создавать тяги, необходимой для удаления дыма и других вредных для человека элементов, горящих элементов.
  • Переходы труб через стены и другие перекрытия, а также дымоход, расположенный на чердаке здания, должны быть надежно защищены от перегрева, который может спровоцировать возгорание. Для специальных материалов, устойчивых к высоким температурам, например, используются базальтовые маты.

Изолятор для дымохода — мат из базальта

  • Конструкция дымохода должна быть четко спроектирована и спроектирована. Основными показателями являются: сечение трубы и высота дымохода.
  • Для надежности крепят дымоход к стене хомутами, расстояние между которыми зависит от используемого материала. Дымоходы из их нержавеющей стали или сэндвич-труб следует крепить через каждые 1,5 м, а дымовой канал чугунный — 0,8–1 м.

  • Все соединения дымоходов в единой системе должны располагаться в зоне видимости человека. Это требуется для проверки герметичности.

Все строительные работы по устройству дымоходов следует производить с учетом норм пожарной безопасности.

Самостоятельный монтаж дымохода

Монтаж дымохода зависит от материала, из которого он изготовлен. В настоящее время их насчитывается:

  • Дымоходы кирпичные. Для установки конструкции понадобится надежный фундамент дымохода. Самостоятельно возводить кирпичный дымоход не рекомендуется;
  • металлических дымоходов;
  • каналов дымоудаления из сэндвич-труб;
  • Керамические дымоходы

  • — монтируются по схеме дымохода, собранные из многослойных труб;
  • Дымоходы полимерные

  • , монтируются так же, как дымоходы из многослойных труб.

Инструменты, необходимые для установки дымохода

Устройство дымохода предполагает пазы для соединения всех элементов в единую систему. Однако для сборки дымохода потребуется:

  • для гладкой резки труб используется болгарка;
  • сверлить отверстия в стыках труб более удобным сверлом;
  • Отвертка

  • или набор отверток;
  • для вырезания отверстий в проходе труб в перекрытиях применяется лобзик;
  • для последующей заделки отверстий применяют кельму и шпатель;
  • Для личной защиты человека, собирающего дымоход, используются очки и перчатки.

Набор необходимого строительного инструмента: 1- болгарка; 2- дрель; 3- отвертка; 4 лобзика; 5- шпатель; 6-шпатель; 7- строительные стекла; 8- перчатки строительные

Не рекомендуется выполнять какие-либо работы без личной защиты.

Монтаж металлических дымоходов

Для монтажа металлического дымохода необходимо:

  1. для подгонки всех составляющих элементов до требуемых размеров;
  2. в нужных местах (стены, крыша и т. Д.), Чтобы проделать отверстия.Если дымоход из нержавеющей стали, диаметр отверстий должен быть в 1,5 раза больше диаметра используемой трубы. Для чугунных дымоходов рекомендуется проделывать отверстия в 2 раза больше диаметра трубы;

  1. установлен дымоход;
  2. в необходимых местах дымоход крепится к стене или другой твердой поверхности;
  3. установленный дымоход подключен к отопительному прибору;
  4. все необходимые секции дымохода;

  1. В верхней части дымохода установлена ​​насадка, защищающая весь дымоход от попадания дождя и посторонних предметов.

Головка дымохода защищает трубу от атмосферных осадков

Дымоход металлический, установленный с соблюдением всех норм и правил, прослужит долго.

Для улучшения эстетического вида дымоход можно отделать негорючими материалами, например, керамической плиткой или декоративным камнем.

Монтаж дымохода из многослойных труб

При строительстве дымохода из многослойной трубы необходимо выполнить все действия, описанные выше.Нюансы монтажа такого дымохода:

  1. Нет необходимости делать отверстия большого диаметра в плитах. Сэндвич-трубы изготавливаются таким образом, что необходимая изоляция уже предусмотрена конструкцией и остается только защитить поверхность перекрытий от воздействия высоких температур;
  2. при соединении многослойных труб дополнительно наносится строительный клей, придающий стыку дополнительную прочность и герметичность.

Сэндвич-трубы — самый современный строительный материал.Дымоходы, собранные из сэндвич-труб, по своим качествам не уступают металлическим.

Монтаж наружного дымохода

Схема установки наружного дымохода несколько отличается от схемы устройства дымохода, расположенного внутри дома.

Добавить комментарий

Ваш адрес email не будет опубликован.
