Кессон своими руками фотоотчет: Кессон для скважины своими руками как сделать и фотоотчет

admin

Содержание

Кессон для скважины своими руками как сделать и фотоотчет

При наличии на вашем участке гидротехнического сооружения (скважины, колодца) желательно оборудовать его защитной ёмкостью (кессоном). Особенно это нужно сделать, если ваш водозабор будет эксплуатироваться в зимний период. Кессон защитит сооружение от промерзания зимой, позволит разместить насосное и другое оборудование, обеспечит защиту от грунтовых вод и верховодки, а также предотвратит доступ к скважине посторонних людей, мелких грызунов, земноводных и насекомых. Проще всего сделать кессон для скважины своими руками.

Содержание

  • Особенности и назначение
  • Разновидности кессонов
  • Что можно сделать своими руками?
  • Инструкция по изготовлению
    • Делаем металлический кессон
    • Изготовление кирпичного кессона
    • Устройство бетонного кессонного сооружения

Особенности и назначение

Установка кессона выполняется на 1-2 м ниже поверхности земли на выпуске обсадной трубы скважины. Все кессонные сооружения отличаются размерами. Кроме выпуска обсадной колонны в камере можно разместить:

  • Вакуумный или погружной насос.
  • Фильтрационное оборудование.
  • Расширительный бак.
  • Приборы для управления работой насоса и других систем водоснабжения.
  • Запорную арматуру и систему трубопроводов.

Таким образом, устройство кессона позволит не только защитить гидротехническое сооружение от холодов и вандалов, но и даст практически отдельное помещение для размещения дополнительного оборудования, тем самым освободив территорию участка от загромождения. Оборудование водяной скважины кессонной камерой позволит превратить обычную проходку в качественное гидротехническое сооружение, которое можно использовать круглогодично.

Разновидности кессонов

Все кессоны отличаются не только размерами, но и материалом, из которого они изготовлены. Чаще всего изготовление этой камеры производится из следующих материалов:

  • металл;
  • бетон и железобетон;
  • кирпич или камень;
  • пластик.

Чтобы понять, из чего лучше сделать кессон своими руками, рассмотрим особенности каждой конструкции.

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

  • Металлический кессон может иметь цилиндрическую и прямоугольную форму. Он изготавливается из стали в процессе сварки. Такая конструкция нуждается в утеплении и защите от коррозии. Однако степень гидроизоляции этой камеры достаточно высокая.
  • Бетонный кессон можно выполнить методом заливки бетона в опалубку по месту или из железобетонных колец для колодца. Устройство камеры из этих материалов требует выполнения качественного утепления и гидроизоляции.
  • Из кирпича очень легко сделать кессон для скважины своими руками. Такая конструкция обладает низкой теплопроводностью, поэтому при кладке в один кирпич не нуждается в дополнительном утеплении кроме гидроизоляционного слоя со стороны грунта.
  • Пластиковые камеры изготавливаются в заводских условиях. Они достаточно лёгкие, жёсткие, обладают хорошей водонепроницаемостью. Монтаж таких ёмкостей можно выполнять на поверхности без заглубления при условии, что будет выполнено основательное утепление.

Что можно сделать своими руками?

Самостоятельное устройство кессона зависит не только от его размера, выбранного материала, имеющегося чертежа или схемы, но и от наличия у вас определённых навыков. Так, чтобы правильно сделать кессонную камеру, вам необходимо следующее:

  1. Чтобы самостоятельно изготовить металлический кессон, вам необходимо иметь навыки сварных работ. Кроме этого потребуются металлические заготовки и дуговой агрегат для сварки.
  2. Устройство кирпичного сооружение выполнить проще всего. Для этого нужно уметь выполнять кирпичную кладку.
  3. Камеру из железобетонных колец для колодца своими силами сделать не получится. Всё дело в том, что кольца для колодца имеют внушительный вес, чтобы поднять их понадобится привлечь грузоподъёмную технику.
  4. Однако если установку железобетонных колец для колодца произвести своими руками не получится, то выполнить монолитную конструкцию из бетона по месту – посильная задача для самостоятельного исполнения. Для этого необходимо сделать опалубку, подготовить арматуру и смешать цементно-песчаный раствор.
  5. Установка пластиковой камеры может быть произведена своими руками, но изготавливают такие ёмкости только в заводских условиях.

Инструкция по изготовлению

В зависимости от размера и материала, из которого вы собираетесь делать кессон, процесс изготовления камеры имеет свои нюансы и последовательность. Перед тем как сделать кессон для скважины своими руками, стоит провести соответствующие земляные работы:

  • Сначала необходимо выкопать приямок для камеры вокруг выхода обсадной трубы скважины. При этом дно приямка необходимо заглубить на 20-50 см ниже отметки, на которую промерзает грунт в вашем регионе. Обычно эта величина находится в пределах 1-2 м. Размер приямка в ширину зависит от габаритов оборудования и камеры. Схема для устройства самой маленькой камеры подразумевает размеры приямка 1,4х1,4 м. Средний параметр равен 1,9х1,9 м. Если размеры оборудования и его количество будут значительным, то для беспрепятственного обслуживания лучше сделать приямок размером 2,4х2,4 м.

Внимание: все размеры указаны с учётом, что на утепление (засыпку) камеры с каждой стороны понадобится просвет в 20 см.

  • На дне приямка заливается ленточный фундамент или опорная бетонная плита.

Важно: при откапывании приямка нужно расположить его площадь так, чтобы обсадная труба выходила не в центре, а была смещена на треть длины. Это облегчит обслуживание и поможет установить необходимое оборудование.

Делаем металлический кессон

Из листовой стали вырезаются заготовки для выполнения дна, крыши и стенок камеры. При этом желательно, чтобы они состояли из цельного куска металла. В противном случае сварные швы на отельных деталях придётся проваривать с двух сторон для обеспечения надлежащей герметичности.

Усиление вертикальных стенок ёмкости делается при помощи стальных швеллеров высотой 5-10 см. Они привариваются с внешней стороны камеры с шагом 50-70 см. В дне прорезается входное отверстие для обсадной колонны. В крышке делается два отверстия. Одно из них сечением 60х60 см – это люк для обслуживания оборудования, второе отверстие размером 10-12 мм предназначено для вентиляции сооружения. Оно позволит избежать образования конденсата на внутренних поверхностях. Для вырезания отверстий можно использовать ножницы по металлу или газорезку.

Снаружи камера обмазывается несколькими слоями битумной мастики. Вместо неё можно использовать гудрон. Изнутри ёмкость красится эмалью, если поверхность чистая, или специальным грунтом при наличии коррозии.

Внимание: использование нитрокрасок в замкнутом пространстве камеры запрещено.

На крыше ёмкости привариваются две трубы вокруг прорезанных отверстий. Они будут выступать над поверхностью земли после засыпания камеры. Труба большего диаметра будет опорой для люка-лаза, а вторая труба меньшего диаметра будет служить вентиляцией.

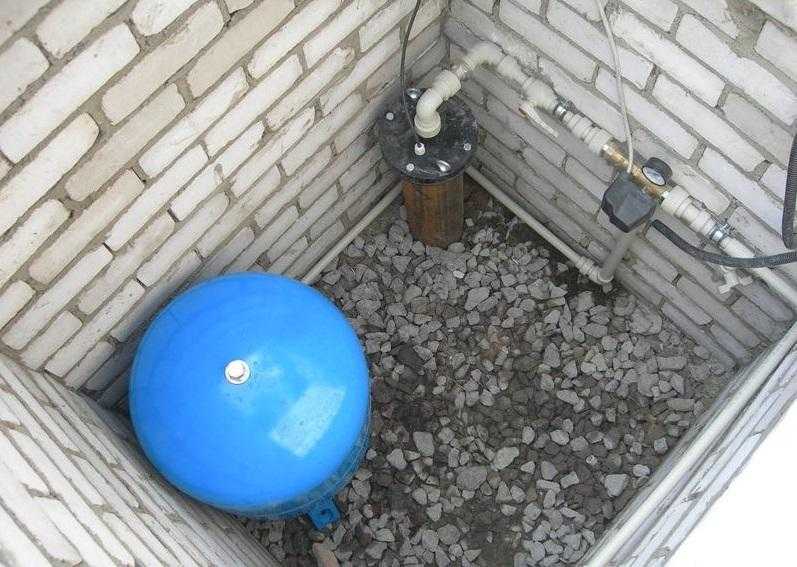

Изготовление кирпичного кессона

Чтобы установить кирпичный кессон, необходимо на опорной бетонной подушке или ленточном фундаменте выложить стены сооружения. При этом стоит придерживаться следующих рекомендаций:

  1. Для обеспечения хорошей гидроизоляции сооружения лучше использовать газобетон или силикатный кирпич.
  2. Укладку кирпича лучше вести не на обычный раствор, а на специальную гидрофобную смесь.
  3. После возведения стен с внешней стороны укладывается слой гидроизоляции. Она будет надёжно придавлена к стенам сооружения за счёт засыпки, которая выполняет функции утеплителя. Для этих целей используют цементно-песчаную смесь, замешанную в соотношении 5 к 1.
  4. Поверх стен устанавливается перекрытие с отверстием для люка. Если делается монолитное перекрытие, то особенности его изготовления можно прочитать ниже.

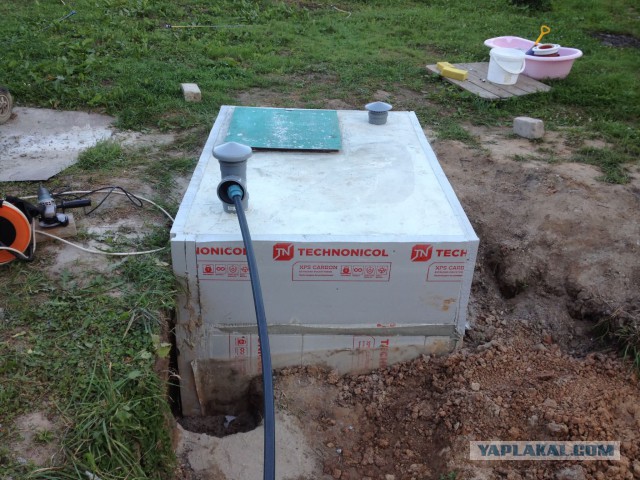

Устройство бетонного кессонного сооружения

Бетонный кессон делается посредством изготовления опалубки и заливки бетонной смеси. Последовательность действий следующая:

  1. Сначала сооружается опалубка из досок, фанеры или ДСП. Для облегчения её снятия поверхность обрабатывается отработкой или другим маслянистым составом. Конфигурация сооружения и габариты подбираются в зависимости от размеров и количества оборудования. При этом по периметру камеры необходимо оставлять запас свободного пространства шириной 10-20 см для выполнения утепляющей засыпки.
  2. Для обеспечения жёсткости конструкции перед заливкой бетона в опалубку устанавливается арматура.
  3. Бетон заливается в опалубку за один заход. Это обеспечит хорошую адгезию, целостность и долговечность конструкции.
  4. В течение недели пока происходит застывание бетона, поверхность камеры необходимо смачивать и защищать от осадков и солнечных лучей, накрыв плёнкой. После этого опалубку можно снимать.
  5. Когда стенки сооружения наберут полную прочность (через 28 дней), можно заливать крышу.

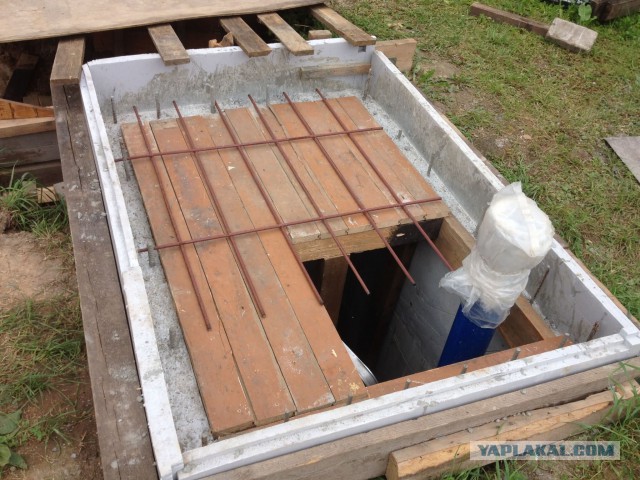

Для выполнения монолитного железобетонного перекрытия с люком (крыши) делают следующее:

  1. Над стенами устанавливается нижняя опорная поверхность опалубки. При этом в ней стоит предусмотреть отверстия для люка-лаза и вентиляционной трубы. Их можно выполнить при помощи металлических отрезков труб высотой 20-25 см. Укладка опалубки производится на бруски, прикреплённые к внутренней стороне стен. При этом вниз необходимо сделать отступ на толщину опалубочных досок, это позволит залитой плите лежать непосредственно на стенах сооружения.
  2. По периметру опалубка выполняется при помощи досок высотой 20-25 см. Между собой доски скрепляются в углах и крепятся к наружной поверхности стен.
  3. Сверху на доски опалубки с нахлёстом на боковые стенки расстилается гидроизоляция. Она защитит от протекания раствора и обеспечит гладкость поверхности. Для защиты гидроизоляции от слипания с бетоном её поверхность смазывается маслом или отработкой.
  4. Когда опалубка готова выполняется армирование. Для этого используется два слоя арматурной сетки из прутка диаметром 5-8 мм с размером ячеек 10х10 или 15х15 см. Между двумя слоями арматуры должно быть расстояние 5-7 см. Для соблюдения этого разрыва используются арматурные стержни длиной 10-15 см.

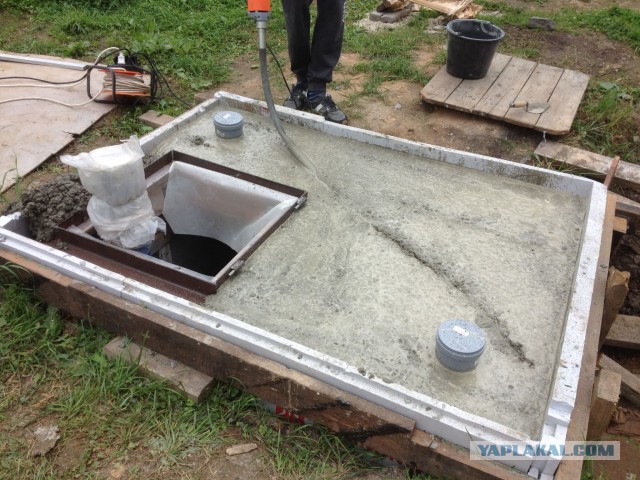

  5. Заливку выполняют за один раз.
  6. Затем поверхность плиты накрывается плёнкой и смачивается три раза в день на протяжении недели. Всё это время монолитную плиту необходимо защищать от попадания солнечных лучей дождя и мусора.

Когда бетонные работы будут окончены, выполняется укладка гидроизоляционного материала по наружной поверхности стен и крыше. При укладке делается нахлёст соседних полос на 7-12 см. Затем производится засыпка просветов между стенками конструкции и почвой. Благодаря засыпке гидроизоляция прочно прижмётся к стенам камеры, поэтому дополнительное крепление не понадобится.

Внимание: необходимо следить, чтобы в момент засыпки между стеной и гидроизоляцией не попал грунт и сама засыпка.

Кессон для скважины своими руками

Привычное городское водоснабжение через централизованную систему нечасто доступно в условиях загородного дома. Приходится создавать индивидуальные водозаборные устройства. При этом пользование ими сопряжено с определёнными трудностями. Одним из препятствий являются климатические условия эксплуатации, порождающие необходимость защиты оборудования от замерзания зимой. Актуально также препятствование вмешательству вандалов.

Что такое кессон для скважины

Любое водозаборное устройство на участке должно быть защищено от внешней среды. Для колодца это крышки различных конструкций. Но когда речь идёт о кессоне, понятно, что объектом внимания становится скважина. Кессон представляет собой углубление в грунте, призванное защитить находящееся там дорогостоящее оборудование и приборы от алчных любителей наживы. Кроме того, начинку кессона нужно уберечь от воздействия морозов и сезонных подвижек грунтов.

В кессон выводится оголовок скважины с установленным на нём наружным насосом или водозаборная труба от погружного агрегата. Кроме того, часто в кессоне устраивается распределительный узел с разводкой для различных сетей водоснабжения и автоматика управления подачей воды. Здесь же может находиться расширительный мембранный бак. Отрицательные температуры могут быстро вывести все это оборудование из строя, если кессон устроен не по правилам.

Надёжный кессон не только сохраняет оборудование, но и позволяет его удобно обслуживать

Это сооружение заглубляется в грунт ниже точки промерзания. Обычно она находится на глубине 1–2 метра в зависимости от климатических условий в регионе. Поэтому днище кессона нужно располагать на соответствующем углублении. Кессон призван также защищать оборудование от губительного действия воды из окружающих его грунтов, поэтому он должен быть абсолютно герметичным.

Виды кессонов

В основном классификация этих сооружений происходит в соответствии с материалом, из которого они изготовлены. Бывают такие кессоны:

  1. Кирпичные, выложенные из силикатного кирпича или газобетонных блоков. Связующий раствор также должен быть наделён гидрофобными свойствами. Основание бетонное, заливается перед кладкой.
  2. Литые бетонные корпуса, устроенные на бетонном же основании, заливаемом отдельно.

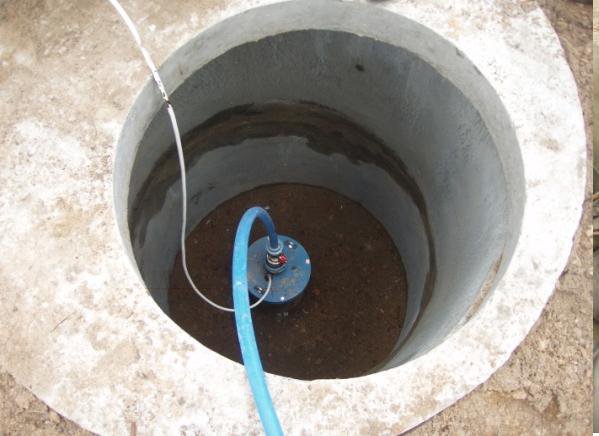

  3. Кессоны из бетонных колец. Основные требования к ним — надёжная гидроизоляция. Они также устанавливаются на бетонном основании.

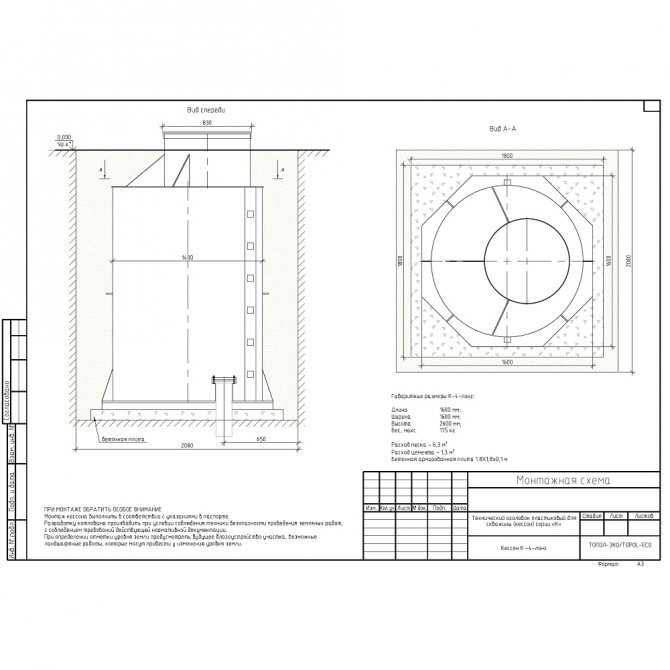

  4. Пластиковые кессонные камеры. Они абсолютно герметичны, не обладают большим весом и могут иметь разные размеры. Установка таких кессонов производится в специально вырытые котлованы. Опасность состоит в том, что при весенних паводках его может просто выдавить из грунта. Чтобы этого не случилось, кессон крепится к якорной бетонной плите или устанавливается поверх земли. Но в этом случае нужно дополнительно утеплить его корпус.
  5. Металлические. Такие кессоны имеют прямоугольную форму и изготавливаются из листового металла и сортовых профилей, а также из труб большого диаметра, которые несложно найти на вторичном рынке.

Все кессоны снабжаются входным люком для возможности проникновения внутрь и выполнения ремонтных и профилактических работ.

В большинстве случаев кессон погружается в землю и крепится к бетонной плите, которая удерживает его от выталкивания из грунта силами морозного пучения

По размерам кессоны бывают:

  1. Малые, с внутренними размерами от 90 сантиметров. Входное отверстие на них должно быть от 60 сантиметров. В таких устройствах можно разместить только насос.
  2. Средние — до 1,8 метра, они позволяют вполне удобно производить ремонтные и профилактические работы.
  3. Большие — до 2,5 метров, позволяющие разместить оборудование, управляющее подачей воды, освобождая жилой дом от шума насосной станции и других неудобств.
Фотогалерея: различные виды кессонов для скважины

Устройство кессона

Глубина размещения ёмкости должна превышать уровень промерзания грунта. Размещение кессона производится на дренажной подушке из песка и гравия, устроенной на дне котлована. Ширина его должна быть приблизительно на полметра больше размера ёмкости, чтобы была возможность устроить наружный амортизирующий слой. Такая установка характерна для металлических или бетонных кессонов. Для других видов нужна бетонная плита основания.

Внутрь кессона выходит конец обсадной трубы, на котором размещается оголовок скважины с выходящей из него трубой водозабора при погружном насосе или наружный центробежный насос. Кроме того, там может находиться:

  1. Оборудование для фильтрации скважинной воды.
  2. Расширительный мембранный бак.
  3. Система управления работой насоса и другого оборудования.
  4. Запорная арматура и система ввода трубопроводов.
  5. Воздухоотводящая трубка, предназначенная для выхода влажного воздуха из кессона. Так предотвращается образование конденсата внутри устройства.

Кессон размещается таким образом, чтобы выход обсадной трубы располагался приблизительно на середине радиуса — между центром и стенкой. Такое расположение позволяет создать наиболее удобные условия для обслуживания оборудования.

На стенке кессона устанавливаются скобы для спуска в него и выхода наружу.

Если кессон имеет достаточные размеры, в нём можно разместить всю автоматику управления подачей воды

Основные функции кессона

Главное назначение кессона состоит в защите оборудования от промерзания. Воздух, поднимающийся от фундаментной плиты или днища, расположенного ниже глубины промерзания грунта, имеет положительную температуру и предохраняет внутреннее пространство от замерзания.

Что касается второй функции кессона — охранной — она обеспечивается надёжностью запоров на входе.

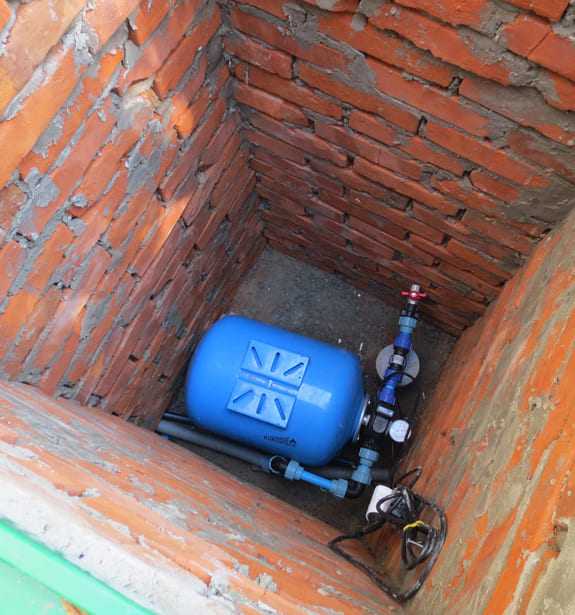

Кирпичный кессон для скважины

Кирпичная кладка кессона является едва ли не самым распространённым способом устройства ёмкости. Для выполнения этой работы понадобятся следующие инструменты:

Таблица: инструменты для устройства кирпичного кессона

НаименованиеНазначение
Ёмкость для приготовления раствораСмешивание компонентов бетонного или кладочного раствора, его затворение
Лопата совковаяТо же
Мастерок (кельма)Выполнение кладки кирпичных стенок
РасшивкаФормирование швов при кладке
ТрамбовкаУплотнение бетона при изготовлении плитного основания
ЁмкостьПодача кладочного раствора к месту выполнения работ
Отвес и уровеньДля контроля расположения плиты в пространстве и ведения кирпичной кладки.

Для выполнения работ понадобятся материалы:

  1. Около 1,2 кубометра песка и столько же гравия для устройства дренажного слоя.
  2. Доска обрезная размерами 125х25х6000 мм в количестве 8 штук для изготовления опалубки под плиту. Колья и упоры можно сделать из подручного материала.
  3. Компоненты бетонного раствора марки 200: цемент, песок, гравий, вода. Расчёт количества производится исходя из следующих параметров: толщина плиты 25 сантиметров, размер 2,7х2,7 метра. Объём раствора составит: 0,25х2,7х2,7 = 1,8 кубометра.
  4. Прутки арматуры диаметром 6–8 мм. Армирование плиты производится сеткой 10х10 или 15х15 сантиметров в два слоя. Первый размещается в 5 сантиметрах от дренажного слоя, второй — приблизительно в 15 см над первым. Секции сетки соединяются между собой вязальной проволокой. Сетки понадобится: 2,7х2,7 = 7,3 м2.

    Армирование производится двумя слоями сетки, расположенными в 15 см друг над другом

  5. Кирпич. Площадь кладки высотой 1,8 м составит 2,7х2,7х1,8 = 13,2 м2. Для этого понадобится 13,2х51 = 660 кирпичей при норме расхода 51 штука на квадратный метр кладки. Толщина шва при этом составляет 12 миллиметров.
  6. Стандартная бетонная плита для крышки кессона размером 3х3 метра с входным отверстием — 1 штука.
  7. Керамзит. Для утепления стенки кессона и компенсации сезонных подвижек грунта применяет засыпка керамзитом ниши между стенкой и землёй, для чего понадобится порядка 8,5 кубометров этого материала.
  8. Мастика битумная для устройства гидроизоляции стенок снаружи.

Кроме перечисленного, понадобится материал для опалубки отверстия обсадной трубы, которую можно изготовить из подручных материалов.

Подготовка к установке кирпичного кессона

Подготовительные мероприятия заключаются в рытье котлована для установки или изготовления ёмкости. Разметка контуров производится с учётом выхода обсадной трубы в определённом месте. Следует учесть, что между стенками кессона и грунтом нужен зазор величиной 25–30 сантиметров для устройства засыпки из керамзита.

Пошаговая инструкция по изготовлению кессона из кирпича

Изготовление кессона из кирпича производится в таком порядке:

  1. Засыпка дренажного слоя из песка и гравия поочерёдно. Каждый слой нужно утрамбовать и пролить водой для уплотнения.
  2. Установка опалубки по контуру плиты и в проёме для выхода обсадки. Толщина опорной плиты должна составлять порядка 25 сантиметров.

    Опалубка для бетонной плиты собирается из обрезной доски и скрепляется распорками и стяжками

  3. Установка арматуры. Для этой конструкции достаточно заложить армирующую сетку в один слой.
  4. Заливка бетоном. Используется бетон марки 200. Дальнейшие работы можно продолжать спустя не менее 7 дней.
  5. Кладка стен в половину кирпича. Предпочтительно использовать силикатный материал или газонаполненные блоки.

    Для устройства кессона лучше использовать белый силикатный кирпич

  6. Устройство гидроизоляции. Для неё можно использовать битумную мастику, наносимую в два слоя.
  7. Засыпка керамзитом. Используется материал фракции 5–10 миллиметров.

    Керамзит засыпается за внешнюю стенку кессона для образования надёжного теплоизолирующего слоя, предохраняющего рабочее пространство от замерзания

  8. Установка плиты перекрытия.
  9. Установка входного люка.
  10. Вывоз вынутого грунта и рекультивация земли.
Видео: самодельный приямок (кессон) для скважины

Бетонный кессон для скважины

Размеры устройства берём те же — глубина 2 м при габарите 2,5 м. Для отливки кессона из бетона понадобятся инструменты:

Таблица: инструменты для отливки кессона

НаименованиеНазначениеПримечания
Лопата совковаяПриготовление бетонной смеси и затворение раствора
ЁмкостьПриготовление раствора
БетономешалкаПриготовление раствораВозможна аренда
Инструмент плотницкийМонтаж опалубки
Плоскогубцы и бокорезыДля работы с вязальной проволокой при армировании
Вибратор глубинныйУплотнение раствора при заливкеВозможна аренда

Понадобится также инструмент для нанесения гидроизоляции на наружную сторону отлитого корпуса.

Материалы для кессона

Рассчитываем объём бетона, который понадобится для отливки сплошного корпуса кессона. Достаточная толщина стенки составит 20 сантиметров. Используется бетон марки 200. Площадь стен составляет 2,7х2 + 2,5х2 = 10,4 м2, объём при высоте 1,8 метра составит: 10,4 х 1,8 х 0,2 = 3,74 м3.

Для изготовления высокой опалубки лучше использовать листовые материалы: фанеру водостойкую или металлический лист. Площадь высокой опалубки составляет 2,7 х 4 х 1,8 = 19,44 м2 по наружной стенке и 2,5 х 4 х 1,8 = 18 м2 по внутренней. Общая площадь — 37,4 м2. Исходя из этого и нужно приобрести материалы, учитывая их раскраиваемость.

Для сборки опалубки понадобятся также деревянные бруски 50х50 миллиметров в количестве 12 штук. Длина каждой стойки — 2 метра, то есть понадобится 3 шестиметровых бруска. Укосины и распорки можно изготовить из подручного материала.

Порядок подготовки к заливке бетонного корпуса такой же, как описан выше.

Пошаговая инструкция по отливке корпуса бетонного кессона

Для изготовления нужно выполнить ряд последовательных операций:

  1. Изготовить опорную плиту указанным выше способом. По истечении семи дней можно снять опалубку и приступить к дальнейшим работам.
  2. Установить опалубку для стен, одновременно монтируя арматурную сетку.

    Внутрь опалубки закладывается металлическая сетка для образования армирующего каркаса

  3. Произвести заливку бетона в вертикальную опалубку. По мере заливки обязательно обрабатывать массу глубинным вибратором, чтобы не оставалось пустот и воздушных пузырей.
  4. Опалубку можно снять спустя семь дней после заливки.

    Бетонная смесь застывает в течение семи дней, после чего можно продолжать работы по обустройству бетонного кессона

  5. Произвести гидроизоляцию наружной поверхности стен битумной мастикой.
  6. Произвести засыпку керамзитом.
  7. Верхнюю плиту установить с использованием гидроизоляции из рубероида.
  8. Смонтировать крышку.

В процессе заливки нужно установить закладные детали для выхода труб разводки водоснабжения и кабеля электропитания.

Видео: как сделать бетонный приямок для гидроаккумулятора

Кессоны металлические

Наиболее популярными являются кессоны из металла двух видов:

  • прямоугольной формы без каркаса из листового металла;
  • круглые, из труб большого диаметра с приваренным днищем и крышей из листовой стали.

Общим правилом для любого вида кессонов является устройство дренажной подушки под ними и засыпка промежутка керамзитом.

Прямоугольные металлические кессоны

Кессоны металлические прямоугольные собираются из листовой стали толщиной 3–4 миллиметра способом электросварки. Сборка, как правило, производится наверху поочерёдным привариванием листов друг к другу под прямым углом. Корпус усиливается рёбрами жёсткости, которые могут изготавливаться из сортовых профилей — швеллера, уголка или тавра. Расстояние между рёбрами должно быть в пределах 0,5–0,7 метра, и устанавливаются они вертикально.

При сборке кессона металлические листы привариваются друг к другу, а затем усиливаются рёбрами жёсткости

Расчёт потребности в металле для прямоугольного кессона

Учитывая, что металлический лист имеет свои стандартные размеры, целесообразно использовать рулонный материал толщиной 3 миллиметра и шириной 2 метра. Отрубить по длине в условия металлобазы в размер 2,5 метра не составит труда и будет стоить недорого. Чтобы не нести дополнительных затрат, лучше остановиться на размере кессона 2х2,5х2 метра. В таком случае понадобится 6 деталей размерами:

  • 2,0х2,5 м — 4 штуки;
  • 2,0х2,0 м — 2 штуки.

Общая площадь листового материала составит: 2 х 2,5 х 4 + 2 х 2 х 2 = 20 + 8 = 28 м2. Вес квадратного метра листа такой толщины составляет 23,56 кг. Таким образом, полный вес корпуса кессона составит 28 х 23,56 = 660 кг.

Один погонный метр трубы горловины размером 630х12 миллиметров весит 183 кг, если высота горловины принимается равной 60 см, её вес составит 183 х 0,6 = 110 кг.

Таким образом, общий вес кессона составит 770 кг.

Инструменты для изготовления металлического кессона

Для сборки устройства из металлического листа понадобятся следующие инструменты:

Таблица: инструменты для изготовления кессона
НаименованиеНазначениеПримечания
Аппарат сварочныйВыполнение сварочных работ при монтаже кессонаВозможна аренда
БолгаркаЗачистка сварных швовВозможна аренда
СтрубциныФиксация деталей перед сваркой
Уголок слесарныйКонтроль взаимного расположения деталей
Мел, керосинПроверка сварных соединений на герметичность
Кисти малярные, краскопультОбработка листов преобразователем ржавчины, нанесение защитного покрытия

Обязательной операцией при сборке кессона является проверка сварных швов на герметичность. Для этого используется керосин и мел. Порядок контроля следующий:

  1. Намелить шов со стороны сварки.
  2. Нанести на него с обратной стороны керосин, используя кисть.
  3. В местах, где монолитность шва нарушена, на меловом слое проступят желтоватые, хорошо заметные пятна.

В этих точках шов нужно проварить повторно и ещё раз проверить таким же способом. Сварку кессона может качественно выполнить только сварщик высокой квалификации.

Далее последовательность действий следующая:

  1. В верхней крышке нужно прорезать отверстие диаметром не менее 600 миллиметров и приварить к нему горловину соответствующего размера.

    В верхней части металлического кессона приваривают горловину, через которую можно будет попасть внутрь для проведения ремонтных или профилактических работ

  2. Для её изготовления можно использовать кусок электросварной трубы диаметром от 630 миллиметров. Высота горловины может быть от 50 до 90 сантиметров.
  3. Под входным отверстием к стенке кессона нужно приварить скобы для спуска-подъёма. Для этого подойдёт пруток диаметром 14–16 миллиметров, согнутый соответствующим образом.

    Для того чтобы иметь возможность спускаться в кессон и подниматься обратно, к его стенке приваривают лестницу из металлических скоб

Такое сооружение можно опустить в котлован только с применением грузоподъёмной техники. Но перед этим необходимо произвести следующие мероприятия:

  1. Если есть следы коррозии на поверхности металла нужно обработать её преобразователем ржавчины. При его использовании на поверхности металла образуется защитная плёнка. Тем не менее наружную поверхность нужно дополнительно окрасить краской по металлу в несколько слоёв. Нужно учитывать, что после установки кессона в котлован обслуживание в течение всего срока эксплуатации будет невозможно.
  2. Изнутри поверхность металла обрабатывается грунтовкой по металлу. Использование эмалевых красок внутри кессона категорически запрещено.
  3. Наружную поверхность следует покрыть несколькими слоями битумной мастики для гидроизоляции.
  4. Перед выполнением мероприятий по защите металла от коррозии к верхней стенке приваривается гусак из трубы размером 40–50 миллиметров с таким расчётом, чтобы сгиб был выше уровня земли. Это вентиляционное устройство.

    Перед тем как установить кессон в котлован, его обрабатывают битумной мастикой и оборудуют устройством для вентиляции

Пошаговая инструкция по изготовлению металлического кессона

Сделать кессон из листа можно по следующей технологии:

  1. Подготовить ровную площадку для сборки, установить стапель, плоскость которого должна быть ориентирована строго горизонтально.
  2. Уложить на него лист донышка.
  3. Второй лист для боковой стенки закрепить струбцинами под прямым углом к нижнему. Дополнительно закрепить его временными укосинами.
  4. Проварить шов, окалину удалить.
  5. Таким же образом установить второй лист боковой стенки, затем торцевые детали.
  6. Проверить сварные швы на герметичность, при необходимости — проварить повторно негерметичные места.
  7. По контуру верхнего проёма приварить пруток диаметром 6–10 миллиметров на расстоянии 5 миллиметров от края. Такое обрамление нужно для того, чтобы верхний лист имел точку опоры и его можно было варить снаружи. Сварка в невентилируемом закрытом пространстве крайне опасна.
  8. На верхнем листе вырезать отверстие под горловину, после чего уложить на обрамление и приварить.
  9. Установить на место горловину и приварить.
  10. Установить крышку. Для всех конструкций крышку и горловину нужно утеплить рулонным утеплителем.

Изготовление кессона из трубы большого диаметра

Металлические трубы могут иметь диаметр от 420 до 2520 мм. Именно последний вариант очень подходит для изготовления кессона. Предпочтение можно отдать такому способу по следующим причинам:

  1. Возможность механизированного исполнения котлована буквально в несколько минут. Для этого используются буровые установки с буром диаметром до трёх метров.
  2. Доступность материалов. На рынке металлопродукции существует такой сегмент, как трубы большого диаметра вторичного применения. Это демонтированные по сроку газовые, нефтяные или водопроводные магистральные трубы. Именно такие и нужно искать, выбирая изделия с толщиной стенок от 12 миллиметров. Обрезок такой трубы длиной 1,8–2,0 метра послужит прекрасным корпусом для кессона. Остаётся только приварить днище и верхнюю стенку с горловиной. Для этого можно использовать листовую сталь толщиной 3 миллиметра. Цены на такие трубы значительно ниже, чем на новый материал.

    Круглый металлический кессон изготавливается из труб большого диаметра, доступных на вторичном рынке

Очевидно, что трудозатраты и стоимость такого материала будут значительно ниже, чем для всех остальных из перечисленных выше.

Видео: установка кессона вручную

Задача укрытия оборудования кессона в техническом и технологическом отношении не представляет собой сложной проблемы. Все работы легко могут быть проделаны своими руками, а для выполнения специальных операций, таких, как сварка и установка кессона на место, можно пригласить квалифицированных специалистов. Остальное скорее трудоёмко, чем сложно. Успехов вам!

  • Автор: Виталий Калугин
