Коаксиальный дымоход своими руками: Изготавливаем коаксиальный дымоход по шагам: Инструкция +Видео

Содержание

Изготавливаем коаксиальный дымоход по шагам: Инструкция +Видео

От того, насколько эффективна смонтирована система отопления, напрямую зависит качество жизни в загородном доме. Чтобы пламя горело как следует, ему необходим постоянный приток воздуха, тем самым снижается количество кислорода в воздухе внутри дома.

Открытие окон приводит к сквознякам и не всегда уместно, особенно в зимние месяцы. Кроме того, для всех видов котлов необходимо качественное приспособление для выведения дыма в окружающую среду. Классические дымоходы, имеющие ряд недостатков, постепенно уходят на второй план, а на их место приходит коаксиальный дымоход.

Что из себя представляет эта конструкция, каковы ее преимущества, как и из чего сделать коаксиальный дымоход своими руками – ответы на эти и другие вопросы вы найдете ниже.

Содержание:

Что такое коаксиальный дымоход

Коаксиальный дымоход — это конструкция, в которой одна длинная металлическая труба вмонтирована в другую, более короткую, но с большим диаметром, таким образом, что внутри они не соприкасаются, а соединены специальной перемычкой.

Принцип работы такой схемы достаточно прост. Тонкая внутренняя труба выполняется из качественной нержавеющей стали. По ней вредные вещества выводятся за пределы жилого помещения.

Задача наружно трубы – обеспечить поступление кислорода к пламени. По сути коаксиальный дымоход выполняет одновременно две функции: вывода продуктов горения и приточной вентиляции.

Виды коаксиальных дымоходов

Относительно того, как будут выводиться продукты горения, в бок через стену, или через потолочное перекрытие, дымоходы разделяются на горизонтальные и вертикальные.

Вертикальный коаксиальный дымоход используется только в частном секторе. Он считается более экологичным, но имеет более высокую стоимость, так как для его монтажа требуется больше материала.

Горизонтальный коаксиальный дымоход выводит дымовые газы прямо горизонтально через несущую стену. Этот дымоход можно подключить к котельному оборудованию, установленному в городской квартире.

СОВЕТ:

Горизонтальный ход системы возможен, если в помещении есть принудительная вентиляция.

Установка коаксиального дымохода своими руками

Материалы и инструменты, которые понадобятся для монтажа

  • — сами трубы;
  • — переходник для соединения дымохода с котлом;
  • — тройники и колена;
  • — обжимные хомуты для фиксации деталей;
  • — перфоратор с насадками по дереву или бетону:
  • — шуруповерт;
  • — термостойкий герметик.

Требования к монтажу

  1. — Укладывать горизонтальный участка дымохода, проходящего через стену, необходимо под углом 3 градуса. Это способствует свободному стоку влаги со стенок воздушного канала;
  2. — дымовой канал не должен превышать более 5 метров в длину;
  3. — минимальное расстояние до ближайшего строения –6 метров не меньше;
  4. — наружная часть дымохода выступает не менее 20 см в длину. Иначе в зимнее время могут возникнуть обледенения воздушного канала;
  5. — если там, где вы живете часто бывают порывистые ветра, дополнительно необходимо смонтировать заслонку на наружной части дымохода.

ВАЖНО:

Если вы хотите установить коаксиальный дымоход в деревянном доме, обязательно обклейте не горючим материалом поверхности, где труба соприкасается со стеной или потолком.

Как смонтировать коаксиальный дымоход своими руками

Монтаж и правильное присоединение дымохода к котлу — несложная работа, которую вполне можно сделать самостоятельно.  Самое главное – следуйте инструкции шаг за шагом.

ВАЖНО:

Внимательно проверьте наличие всех комплектующий до начала процесса установки.

Не приступайте к работе, если каких-либо частей не хватает.

  1. Определяем место вывода дымового канала, отмечаем его на стене. Оно должно быть не ближе полуметра от оконного проема, чтобы выходящие продукты горения не возвращались обратно.
  2. Возьмите перфоратор со специальной режущей коронкой и просверлите отверстие необходимого вам размера, который должен превышать диаметр наружной трубы на 20 мм, так необходимо будет уложить еще и изолирующую прокладку.
  3. Подключаем переходник к отверстию котла на выходе. используя герметизирующую прокладку. Затем возьмите шурупы и закрутите фланец адаптера на поверхность котла.
  4. Присоединяем трубу к наружному патрубку переходника.
  5. Внимательно проверьте, хорошо ли зафиксированы все крепления и герметичны ли все соединения. Если все в порядке, поместите трубу в подготовленное отверстие.
  6. Закрепите котел на своем месте. Установите дымовую трубу, наклонив ее примерно на 3−5 градусов в сторону улицы.
  7. Отверстия между стеной и наружным кожухом и залейте полиуретановым герметиком.

Коаксиальный дымоход – это очень нужное и практичное приспособление, которое при правильной установке значительно увеличивает эффективность теплового оборудования. Качественно смонтированный дымоход не нужно постоянно ремонтировать, и он отлично справляется со своей основной функцией – выведение продуктов горения в окружающую среду.

Рейтинг

( 1 оценка, среднее 4 из 5 )


0

3 435.


Олег Сомов/ автор статьи

Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!

Понравилась статья? Поделиться с друзьями:

требования к установке, монтаж, эксплуатация и прочее

Отопительное оборудование, работающее на твёрдом или жидком топливе, требует устройства полноценной системы для отвода продуктов горения. Ранее в качестве отводящего устройства использовался классический дымоход из одностенных стальных труб, который имеет массу недостатков. Сейчас применяются более практичные и эффективные решения на основе коаксиальной трубы.

Содержание

  • 1 Что такое коаксиальный дымоход

    • 1.1 Принцип работы коаксиального дымохода

    • 1.2 Достоинства и недостатки конструкции коаксиального дымохода

  • 2 Виды коаксиальных дымоходов

    • 2.1 Видео: коаксиальная труба для парапетных газовых котлов

  • 3 Основные элементы дымохода

  • 4 Изготовление коаксиального дымохода своими руками

    • 4.1 Расчёт параметров дымохода

      • 4.1.1 Таблица: зависимость сечения канала дымохода от номинальной мощности отопительного устройства

    • 4.2 Необходимый инструмент для монтажа коаксиального дымохода

    • 4.3 Подготовительные работы перед монтажом дымохода

    • 4. 4 Пошаговая инструкция по установке коаксиального дымохода

      • 4.4.1 Видео: коаксиальный дымоход в частном доме

  • 5 Утепление дымохода

    • 5.1 Видео: убираем конденсат на трубе подачи воздуха зимой

  • 6 Чистка и периодический ремонт дымохода

Что такое коаксиальный дымоход

Понятие «коаксиальный» применяется для обозначения какой-либо конструкции, состоящей из двух предметов, располагающихся вокруг общей оси. В случае с дымоходом коаксиально типа — это дымоотводящий канал, состоящий из труб разного сечения.

Расстояние между трубами одинаково по всей длине дымохода, включая поворотные колена, отводы и другие элементы. Это достигается за счёт специальных перемычек, которые располагаются по всей протяжённости дымохода.

Коаксиальный дымоход выполняется из двух труб с общей центральной осью, разделённых специальными внутренними перемычками

Принцип работы коаксиального дымохода

Канал между внутренней и внешней трубой обеспечивает постоянное поступление свежего воздуха, который необходим для поддержания процессов горения. Внутренняя труба является каналом для выведения дымовых газов и других продуктов горения. По сути, особенная конструкция коаксиальной трубы позволяет дымоходу выполнять сразу две функции: вывода вредных веществ и приточной вентиляции.

По внутреннему каналу происходит удаление дымовых газов, а через межтрубное пространство в камеру сгорания поступает свежий воздух

Основная область применения коаксиальных дымоходов — это настенные и напольные газовые котлы с закрытой камерой сгорания, газовые колонки и конвекторы. С оборудованием, работающим на твёрдом топливе, дымоходы коаксиального типа не используются.

Достоинства и недостатки конструкции коаксиального дымохода

Среди достоинств дымоходов коаксиального типа можно выделить:

  1. Универсальность. Монтаж коаксиальной трубы выполняется посредством её вывода через несущую стену, потолочные или кровельные перекрытия. В зависимости от потребностей можно подобрать необходимые размеры дымохода.

    Коаксиальный дымоход можно вывести традиционным способом через перекрытия и кровлю, но значительно проще сделать это через несущую стену, если применяется котёл с закрытой камерой сгорания

  2. Экологичность. Чем выше КПД отопительного оборудования, тем лучше сгорает топливо. Это, в свою очередь, уменьшает концентрацию вредных веществ и газа, выбрасываемого в атмосферу.
  3. Повышение КПД. За счёт естественного теплообмена с внутренней трубой в камеру сгорания поступает подогретый воздух, что значительно повышает КПД отопительного оборудования. При этом расход топлива становится заметно ниже.
  4. Безопасность. Холодный воздух, поступающий по внешней трубе, охлаждает продукты горения, выводимые по внутреннему каналу. Риск возгорания и прогорания дымохода сводится к минимуму.
  5. Простота установки. Для сборки дымохода не требуется специального инструмента или особых навыков в строительстве. Конструкция дымохода позволяет быстро установить и ввести в эксплуатацию любое оборудование с закрытой камерой сгорания.

Несмотря на множество достоинств, конструкция коаксиальной трубы не лишена недостатков. При температуре ниже -15 оС коаксиальный дымоход может сильно обмёрзнуть.

Это связано с тем что, по сути, является преимуществом рассматриваемой конструкции — холодный воздух нагревается за счёт температуры выходящих наружу дымовых газов. Продукты горения сильно охлаждаются и на выходе из трубы могут конденсироваться, что приводит к сильному обледенению на оголовке дымохода.

Одно из основных преимуществ коаксиального дымохода оборачивается его главным недостатком — при низкой температуре на улице происходит конденсирование продуктов сгорания и намерзание льда на оголовке трубы

Для предотвращения обледенения следует выбирать специальные устройства, рассчитанные на работу при отрицательной температуре, а также более внимательно рассчитывать сечение дымовой трубы.

Виды коаксиальных дымоходов

В зависимости от способа прокладки дымовой трубы дымоходы коаксиального типа подразделяются на два вида:

  1. Вертикальный — дымоход располагается строго в вертикальном положении. Газы и продукты горения поднимаются от топливной камеры и выбрасываются в атмосферу выше уровня конька. В основном вертикальные конструкции используются в жилых домах и обеспечивают хороший уровень естественной тяги.
  2. Горизонтальный — основной канал дымохода представлен конструкцией, расположенной в горизонтальном положении, которая выводится через несущую стену. В этом случае дымовые газы выходят наружу в непосредственной близости от отопительного оборудования. Чаще используется в частных домах, где устанавливаются системы отопления закрытого типа.

Вертикально ориентированный коаксиальный дымоход, несмотря на некоторые преимущества, является более дорогой и сложной в монтаже системой. Общая протяжённость дымоотводного канала обычно превышает 5 метров, что значительно усложняет процесс монтажа и фиксации конструкции.

Для изготовления дымохода коаксиального типа применяются различные марки стали и пластика. В соответствии с этим можно выделить несколько видов дымоходов:

В линейке некоторых производителей (Electrolux, Viessmann, Schiedel) присутствуют модели коаксиальных дымоходов с дополнительным теплоизоляционным слоем. Это классическая конструкция с двумя каналами, которая находится в ещё одной трубе. Пустоты между крайними трубами заполнены негорючим теплоизоляционным материалом, предотвращающим промерзание и закупорку воздушного канала.

Видео: коаксиальная труба для парапетных газовых котлов

Основные элементы дымохода

Коаксиальный дымоход состоит из различных элементов, позволяющих изготовить дымоотвод нужной конфигурации под конкретные условия эксплуатации и особенности строения.

В комплекте коаксиального дымохода содержится всё необходимое для его установки

Фитинги, соединительные элементы, насадки и другие элементы конструкции изготавливаются по определённому стандарту, что упрощает процесс сборки и монтажа дымохода. Номенклатура ведущих производителей включает в себя более 80 элементов различной конфигурации.

Готовый комплект коаксиального дымохода от производителя включает в себя следующие элементы:

Для обеспечения герметичности всех соединяемых деталей конструкции используются специальные уплотнительные кольца из термостойкого материала (термопласт). При нагревании до высокой температуры кольцо расширяется и переходит в более эластичную форму, что позволяет поддерживать герметичность даже при высоком давлении.

Изготовление коаксиального дымохода своими руками

Для того чтобы дымоход справлялся со своими задачами в течение всего срока своей службы, его необходимо правильно рассчитать и грамотно смонтировать.

Расчёт параметров дымохода

При проектировании дымохода следует уделить особое внимание расчётным операциям, так как от параметров дымоотвода будет зависеть работоспособность системы в целом. Площадь сечения отводящего канала коаксиального дымохода не должна быть меньше сечения соединительного патрубка отопительного оборудования.

Сечение дымового канала коаксиального дымохода подбирается под размеры патрубка отопительного оборудования

В коллективных системах при подключении к двум и более отопительным устройствам сечение канала увеличивается пропорционально размерам их патрубков. Это нужно для того, чтобы обеспечить достаточную пропускную способность дымоотводящего канала при одновременной работе нескольких котлов.

Таблица: зависимость сечения канала дымохода от номинальной мощности отопительного устройства
Сечение внутреннего канала, ммНоминальная мощность оборудования, кВт
12024
13025–30
17040–45
19050
23080–90

Диаметр сечения выходного отверстия рассчитывается по формуле — F = (K * Q) / (4,19 * √Н), где:

  • K — постоянный коэффициент равный 0,02–0,03;
  • Q (кДж/ч) — максимальная мощность газового котла, указанная в спецификации устройства;
  • H (м) — проектная высота дымового канала.

Например, рассчитаем сечение выходного отверстия дымохода для газового котла Ariston CLAS B. Максимальная тепловая мощность в режиме отопления составляет 24,2 кВт. Высота дымового канала — 8 м.

  1. Для перевода мощности из Вт в кДж/ч воспользуемся какой-либо из онлайн-программ, которые легко найти в интернете. Получим, что Q=87 120 кДж/ч.
  2. Площадь сечения найдём по приведённой выше формуле: F = (0,02 * 87 120) / (4,19 * √ˉ8) = 147,03 мм.

После расчётов полученное значение нужно сравнить с данными в таблице. В ней указана оптимальная площадь сечения дымоходов круглого сечения для бытовых газовых котлов. При необходимости значение корректируется в большую или меньшую сторону. В нашем случае можно использовать трубу диаметром 130 мм.

Необходимый инструмент для монтажа коаксиального дымохода

Для монтажа готового комплекта коаксиального дымохода потребуется:

Для самостоятельного изготовления коаксиального дымохода потребуются две трубы подходящего диаметра, которые соединяются при помощи перемычек из нержавеющего металла. Для соединения используются стальные заклёпки или саморезы.

Важно понимать, что полностью повторить конструкцию готовых дымоходов промышленного производства не удастся. Самостоятельно можно изготовить только прямой участок коаксиальной трубы.

Подготовительные работы перед монтажом дымохода

Согласно статистике дымоходы коаксиального типа являются наиболее безопасными. Правила их сборки и монтажа подробно описаны в СНиП 2.04.08–87, СНиП 2.04.08–87 и ПБ 12–368–00. Перед монтажом дымохода следует внимательно изучить прилагаемую инструкцию и ознакомиться с требованиями, которые обозначил производитель конструкции.

В общем случае при установке коаксиального дымохода необходимо соблюдать следующие правила:

  1. Горизонтальный участок дымохода, проходящий через несущую стену, должен быть наклонён на 3о. Такой уклон нужен для свободного стока влаги, образующейся на стенках воздушного канала.

    Горизонтальный участок дымохода следует монтировать с наклоном в 3 градуса в сторону от котла, чтобы обеспечить естественный твод конденсата

  2. Максимальная длина дымового канала стандартной коаксиальной трубы не должна превышать 5 м. При увеличении длины дымохода сечение внутреннего дымового канала также увеличивается.
  3. Минимальное расстояние от выходного отверстия дымохода до ближайшего строения должно быть равно:
    • если на конце трубы установлен дефлектор — 5 м;
    • если на соседней стене отсутствуют окна и двери — 2 м;
    • во всех других случаях — 6 м.
  4. Длина наружной части дымохода должна быть не менее 0,2 м. В противном случае при минусовой температуре возможны сильные обледенения воздушного канала.
  5. При установке коаксиального дымоотвода в регионах сильным порывистым ветром на конце наружной части монтируется специальная заслонка. При этом расстояние от воздушного канала до выходного отверстия не должно быть менее 0,35 м.

При монтаже дымохода коаксиального типа в деревянных домах место сопряжения трубы с несущей стеной или потолком обшивается негорючим материалом. Обычно используется асбестовая труба или короб из асбестоцементных плит.

Пошаговая инструкция по установке коаксиального дымохода

Перед монтажом дымохода следует внимательно проверить комплектность приобретённого устройства. Если отсутствуют какие-либо части, то сборку дымохода нужно отложить. Кроме того, обязательно нужно сверить диаметр выходного патрубка и сечение внутреннего канала.

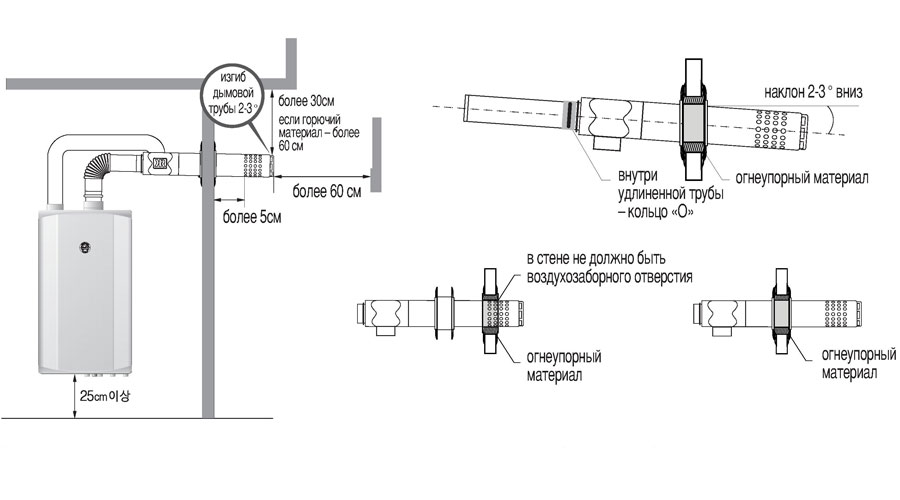

Технология сборки дымохода коаксиального типа состоит из следующих этапов:

  1. В намеченном месте наносится разметка под вывод дымового канала на улицу. Для напольного газового котла выход дымохода должен располагается на 1,5 м выше топочной камеры. Для настенного допускается вывод трубы сразу после монтажа поворотного колена.

    Дымоход настенного котла можно выводить сразу после установки поворотного колена на его патрубок

  2. После нанесения разметки при помощи перфоратора с корончатой насадкой просверливается отверстие нужного диаметра под углом в 3о к поверхности стены. Необходимо учитывать, что помимо трубы в отверстие монтируется изолирующая прокладка.
  3. К выходному патрубку газового котла подсоединяется адаптер, на который монтируется прямой участок трубы или коаксиальное колено на 90о. Для соединения элементов используется обжимной хомут, который затягивается при помощи крестовой отвёртки.

    Для подсоединения дымохода к газовому котлу используется специальный адаптер

  4. В стеновое отверстие устанавливается асбестовая труба и уплотнительная манжета. Далее прямой участок дымохода выводится наружу. Изнутри труба подсоединяется к поворотному колену или удлинительной насадке и фиксируется обжимным хомутом.
  5. Отверстие в стене дополнительно изолируется при помощи специальных накладок. Для этого место соприкосновения обрабатывается термостойким герметиком, а насадка прикручивается на оцинкованные саморезы. При необходимости на конец трубы одевается дефлектор или защита от продувания.

    Дефлектор предохраняет котёл от задувания через дымоход

При монтаже вертикальной конструкции отверстие в потолочном перекрытии выпиливается при помощи болгарки с диском по дереву. В месте сопряжения монтируется короб из асбестоцементных плит. При этом расстояние от внешней трубы до перекрытия не должно быть менее 20 см.

Аналогичное условие соблюдается при выходе трубы через кровлю. Для этого в месте сопряжения монтируется специальный проходной элемент, который крепится непосредственно на кровельный материал при помощи оцинкованных саморезов.

Видео: коаксиальный дымоход в частном доме

Утепление дымохода

Промерзание и обледенение оголовка коаксиального дымохода связано с попадание конденсата в воздухозаборный канал. Чтобы предотвратить попадание влаги, следует проверить уклон коаксиальной трубы относительно топочной камеры. Если угол уклона составляет не менее 3о, то промерзание оголовка будет происходить только температуре ниже -15 оС.

Основные ошибки при монтаже дымохода связаны с неправильным наклоном горизонтальных участков

Дополнительно на оголовок можно установить специальный элемент, который удлиняет внутренний канал на 10–40 см относительно трубы большего диаметра. Кроме этого, в нижней части внешней трубы можно просверлить несколько отверстий. Это позволит осуществлять забор воздуха даже при частичном промерзании оголовка.

При недостаточном уклоне обмерзание устранить не удастся, так как конденсат будет стекать не в сторону топочной камеры, а наоборот — в сторону выходного отверстия, что приведёт к образованию обледенения и сосулек на конце трубы. Утепление путём обшивки теплоизолирующим материалом с внешней стороны трубы не поможет.

Видео: убираем конденсат на трубе подачи воздуха зимой

Чистка и периодический ремонт дымохода

Для работы отопительного оборудования с закрытой топочной камерой используется природный газ — метан. В процессе горения газа образуются вредные ароматические углеводороды, толуол, бензол и т. д. Образование сажи и гари как таковой не происходит.

Практические все продукты сгорания газа выводятся по дымовой коаксиальной трубе. При этом полноценной чистки дымового канала даже при ежедневном использовании не требуется. Достаточно раз в отопительный сезон проверять и вычищать сборник конденсата. Раз в несколько лет рекомендуется проводить ревизию дымового канала при помощи специального видеоинспекционного оборудования.

При резкой потере тяги рекомендуется обратиться к специалистам с целью обследования дымохода на предмет повреждений. Для этого применяются высокоточные тепловизоры, позволяющие выявить прогорание или пробой в конструкции дымохода.

Для обследования и ревизии дымохода используется высокочувствительный тепловизор

Для ремонта дымохода потребуется демонтировать все элементы дымоотводящего канала вплоть до повреждённого участка. После замены конструкция собирается с учётом нормативных требований.

Коаксиальный дымоход — высокоэффективная и практичная конструкция, заметно увеличивающая КПД отопительного оборудования. При соблюдении правил, описанных в нормативных документах, коаксиальных дымоход не требует периодического ремонта и надёжно отводит все дымовые газы.

  • Автор: Виталий Варламов
  • Распечатать

Здравствуйте. Меня зовут Виталий. Область профессиональной деятельности: технические средства автоматизации и технологии проектирования.


Оцените статью:

(5 голосов, среднее: 3.4 из 5)


Поделитесь с друзьями!

Проводка

— Как правильно провести коаксиальный кабель через внешнюю стену?

Следуя ответу Tester101, вот подробное пошаговое описание того, как я питал кабель.

Список покупок (ПРИМЕЧАНИЕ: цены указаны на 2014 г.)

  • Низковольтная скоба 1,30 долл. США
  • Водонепроницаемый силикон премиум-класса 2,8 унции $3,98
  • Leviton 1-ганговая настенная панель Midway CATV — белая 2,79 $
  • Долото Bellhanger Milwaukee 3/8 дюйма x 18 дюймов $12,47
  • Проходная втулка для коаксиального кабеля — белая 1,97 $ (поставляется в упаковке по 2 шт. )
  • F-коннекторы RG-6 Twist-On 5,48 $

Итого $27,99

Вам также могут понадобиться:

  • Кабель RG6 (если у вас его нет, в Home Depot он стоит $0,29/фут)
  • 3-сторонний кабельный разветвитель 6,97 $

Необходимые инструменты

  • Дрель
  • Универсальный съемник оболочки кабеля 4,88 $
  • Ножовка по гипсокартону (или что-то для вырезания отверстий в гипсокартоне)

Подготовительные работы

Я использовал коричневую упаковочную бумагу, вырезал кусок для угла и заклеил его малярной лентой в области, над которой будут работать

Снаружи кабель входит в кабельную коробку который удобно расположен на расстоянии около 2 футов.

Шаг 1

Я выбрал место между дверной рамой и противоположной стеной, чтобы начать сверлить, примерно в футе над землей.

Выходит чистым снаружи. Вы захотите оставить бит торчащим, чтобы вы могли подавать коаксиальный кабель обратно внутрь.

Шаг 2

Я взял кусок существующего кабеля и обрезал один из его концов, обнажив внутренний провод, чтобы было удобнее его протягивать через стену.

Шаг 3

Я пропустил открытый конец коаксиального кабеля изнутри кабельной коробки, чтобы конец с разъемом можно было добавить к разветвителю.

На этом этапе вам может понадобиться добавить 3-полосный разветвитель, если вы не хотите заменять существующее соединение.

Шаг 4

Перед тем, как ввести коаксиальный кабель обратно внутрь, наденьте пластиковую втулку на коаксиальный кабель.

Пришло время прикрепить кабель к бите для обратной связи внутри.

Шаг 5

С помощью изоленты прикрепите коаксиальный кабель к бите.

Потяните сверло назад, протянув кабель через стену.

Шаг 6

Вдавите пластиковую втулку в наружную стену. Возможно, вам придется немного увеличить отверстие, чтобы протолкнуть втулку.

Шаг 7

Разрежьте гипсокартон и закрепите низковольтный кронштейн.

Шаг 8

Зачистите коаксиальный кабель и загните экран провода к внешней изоляции.

Наденьте разъем на коаксиальный кабель и скручивайте разъем, пока разъем не будет надежно герметизирован, при этом центральный проводник будет выступать из разъема примерно на 1/8 дюйма.

Шаг 9

Подсоедините коаксиальный кабель к задней части стены тарелка

Шаг 10

Прикрепите настенную пластину к кронштейну.

Шаг 11

С помощью отвертки я согнул коаксиальный кабель, чтобы убедиться, что он изгибается при входе в пластиковую втулку. Используйте минимальный радиус изгиба, указанный производителем кабеля, чтобы согнуть кабель, чтобы не повредить его. Затем я использовал силикон вокруг втулки, а также вокруг коаксиального кабеля.

проводка — Насколько легко проложить коаксиальный кабель с данной конфигурацией?

спросил

Изменено
7 лет, 7 месяцев назад

Просмотрено
997 раз

Я собираюсь подключить кабельную коробку, но текущая конфигурация телевизора и существующей коаксиальной распределительной коробки заставили меня немного почесать голову.

Пожалуйста, обратитесь к изображению ниже, что я имею в виду. У меня телевизор установлен над камином, и интересно то, что за телевизором на камине находится пустая распределительная коробка. Похоже, что от этой распределительной коробки к идентичной распределительной коробке, расположенной ближе к полу с правой стороны, проходит «ажурная линия / струна». А затем, по другую сторону стойки от распределительной коробки пустого пола, есть распределительная коробка коаксиального кабеля.

В чем именно заключался замысел строителя? Я предполагаю, что подключенные пустые распределительные коробки — это управляемый туннель, по которому можно легко провести коаксиальный кабель? Но на полу, как бы я привязал этот нижний коаксиальный кабель к существующей распределительной коробке коаксиального кабеля?

Приветствуются любые идеи о том, как проложить домашний коаксиальный кабель за этим телевизором. Я также включил изображение одной из двух идентичных «пустых» распределительных коробок (действительно довольно запутанно, каковы намерения здесь).

Заранее спасибо!

  • проводка

1

Вам просто понадобится перемычка от плиты COAX к новой коробке рядом с ней. Или вы можете просто запустить коаксиальный кабель через отверстие в заглушке, а затем к телевизору.

Вопрос, ЗАЧЕМ нужен коаксиал в телевизоре? У вас нет/нужна кабельная или спутниковая приставка?

Как правило, для новых телевизоров мы просто подключаем к телевизору один или несколько кабелей HDMI от кабельной коробки/Blue Ray/игровой консоли/и т. д.

Вам повезло, что у вас есть этот рукав от пола до телевизора.

(И мой пост в порядке. Написание «COAX» НЕ звучит как крик. Это просто глупо.)

2

Нейлоновая веревка внутри кабелепровода помогает протягивать кабель через кабелепровод. Обычно он как минимум в два раза длиннее самого трубопровода. Вот как вы будете протягивать кабель через кабелепровод:

  1. Не развязывая ни одной веревки, из «ближней» распределительной коробки протяните канат до конца через кабелепровод. Если ваш кусок веревки выглядит достаточно длинным для трубы, перейдите к шагу 3.
  2. Ваша веревка недостаточно длинная. Возьмите длинный кусок веревки. Отвяжите веревку от «дальней» распределительной коробки и привяжите ее к своему куску веревки. При необходимости привяжите новую веревку к «дальней» распределительной коробке (это необходимо для того, чтобы веревка не исчезла внутри трубопровода, если она слишком короткая). Перейти к шагу 1.
  3. Прикрепите кабель к веревке в точке, ближайшей к «ближней» распределительной коробке.
  4. Вставьте конец кабеля внутрь распределительной коробки.
  5. От «дальней» распределительной коробки осторожно потяните за трос. Если вы чувствуете какое-либо сопротивление, попробуйте несколько раз сильно потянуть. Будьте осторожны, чтобы не сломать веревку. Если вы не можете потянуть его дальше, потяните его с другого конца и повторите попытку.
  6. Как только вы увидите конец кабеля, вытащите его. Отсоедините его от веревки и привяжите веревку обратно к распределительной коробке.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
