Коллектор для теплого пола: виды, схемы подключения

При устройстве водяного подогрева пола укладывается немалое количество труб — несколько отрезков, которые называют контурами. Все они заводятся на устройство, раздающее и собирающее теплоноситель — коллектор для теплого пола.

Содержание статьи

• 1 Назначение и виды
  • 1.1 Материалы
  • 1.2 Комплектация
• 2 Строение смесительного узла
  • 2.1 Схема на трехходовом клапане
  • 2.2 Схема на двухходовом клапане
  • 2.3 Выбор параметров клапанов

Назначение и виды

Теплый водяной пол отличается большим количеством контуров труб и невысокой температурой циркулирующего в них теплоносителя. В основном требуется нагрев теплоносителя до 35-40°C. Единственные котлы, которые способны работать в таком режиме, — конденсационные газовые. Но они устанавливаются редко. Все остальные виды котлов на выходе выдают боле горячую воду. Однако ее с такой температурой в контура запускать нельзя — слишком горячий пол это некомфортно. Чтобы снизить температуру и нужны узлы подмеса. В них, в определенных пропорциях, смешивается горячая вода с подачи и остывшая из обратного трубопровода. После чего, через коллектор для теплого пола, она подается на контура.

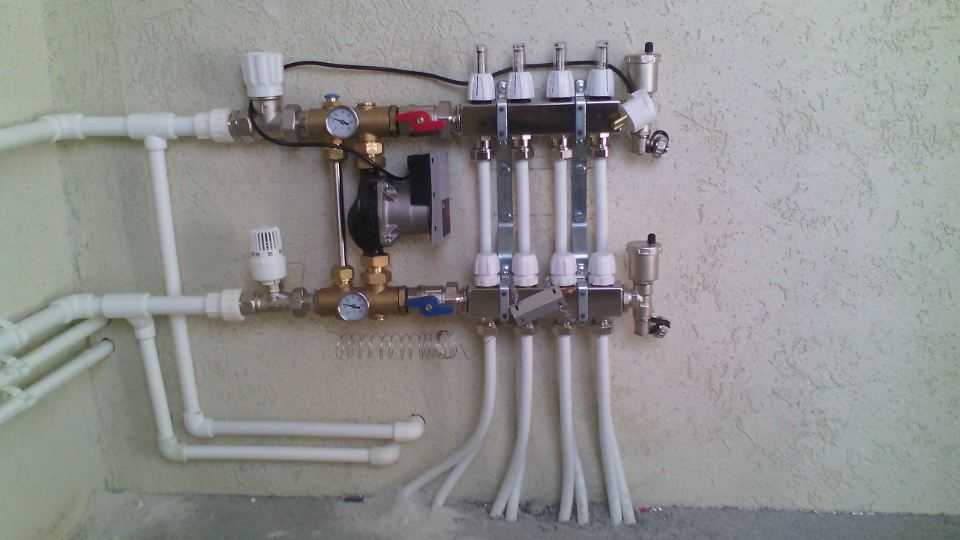

Коллектор для теплого пола со смесительным узлом и циркуляционным насосом

Чтобы во все контура поступала вода одинаковой температуры она подается на гребенку теплого пола — устройство с одним входом и некоторым количеством выходов. Подобная гребенка собирает остывшую воду с контуров, откуда она поступает на вход котла (и частично идет в узел подмеса). Это устройство — гребенки подачи и обратки — называют еще коллектором для теплого пола. Он может идти с узлом подмеса, а может — только гребенки без какой-либо дополнительной «нагрузки».

Материалы

Коллектор для теплого пола делают из трех материалов:

При установке к подающей гребенке коллектора подключаются входы контуров теплого пола,  к гребенке обратного трубопровода — выходы петель. Подключаются они попарно — чтобы проще было регулировать.

Комплектация

При устройстве водяного теплого пола рекомендуют делать все контура одной длины. Необходимо это для того, чтобы теплоотдача каждой петли была одинаковой. Жаль только что этот идеальный вариант встречается нечасто. Намного чаще отличия по длине есть, причем существенные.

Для выравнивания теплоотдачи всех контуров на подающей гребенке ставят расходомеры, на обратной гребенке — регулировочные вентили. Расходомеры — это устройства с прозрачной пластиковой крышкой с нанесенной градуировкой. В пластиковом корпусе находится поплавок, который отмечает с какой скоростью движется теплоноситель в данной петле.

Понятно, что чем меньше проходит теплоносителя, тем прохладнее будет в комнате. Для корректировки температурного режима изменяют расход на каждом контуре. При такой комплектации коллектора для теплого пола делают это вручную при помощи регулировочных вентилей, установленных на обратной гребенке.

Расход изменяют поворотом ручки соответствующего регулятора (на фото выше они белого цвета). Чтобы проще было ориентироваться, при монтаже коллекторного узла, все контура желательно подписать.

Расходомеры (справа) и сервоприводы/сервомоторы (слева)

Такой вариант неплох, но регулировать расход, а значит, и температуру приходится вручную. Это далеко не всегда удобно. Для автоматизации регулировки на входах ставятся сервоприводы. Они работают в паре с комнатными термостатами. В зависимости от ситуации, на сервопривод подается команда закрыть или открыть поток. Таким способом поддержание заданной температуры автоматизируется.

Строение смесительного узла

Смесительная группа для теплого пола может строиться на основе двухходового и трехходового клапана. Если система отопления смешанная — с радиаторами и теплыми полами, то в узле присутствует еще и циркуляционный насос. Даже если в котле имеется свой циркуляционник, все петли теплого пола «продавить» он не сможет. Потому и ставят второй. А тот, который на котле, работает на радиаторы. В таком случае эту группу иногда называют насосно-смесительным узлом.

Схема на трехходовом клапане

Трехходовой клапан — это устройство, которое смешивает два потока воды. В данном случае — это разогретая вода подачи и более холодная вода с обратного трубопровода.

Принцип работы трехходового клапана

Внутри этого клапана установлен подвижный регулирующий сектор, который регулирует интенсивность потока более холодной воды. Управляться этот сектор может от термореле, ручного или электронного термостата.

Схема смесительного узла на трехходовом клапане проста: к выходам клапана подключается подача горячей воды и обратка, а также выход, который идет к подающей гребенке коллектора для теплого пола. После трехходового клапана устанавливается насос, который «давит» воду в сторону подающей гребенки (направление важно!). Чуть дальше насоса установлен температурный зонд от термоголовки, установленной на трехходовом клапане.

Схема смесительной группы для теплого водяного пола на трехходовом клапане

Работает все так:

• От котла поступает горячая вода. В первый момент она пропускается клапаном без подмеса.
• Датчик температуры передает на клапан информацию о том, что вода горячая (температура выше заданной). Трехходовой клапан открывает подмес воды из обратки.
• В таком состоянии система работает до тех пор, пока температура воды не достигнет заданных параметров.
• Трехходовой клапан перекрывает подачу холодной воды.
• В таком состоянии система работает пока вода не станет слишком горячей. Далее снова открывается подмес.

Алгоритм работы несложный и понятный. Но данная схема имеет существенный недостаток — есть возможность того, что при сбоях в контура теплого пола будет подаваться горячая вода напрямую, без подмеса. Так как трубы в теплый пол укладываются в основном из полимеров, при длительном воздействии высоких температур они они могут разрушиться. К сожалению, данный недостаток в этой схеме не устранить.

Схема на двухходовом клапане

Двухходовой клапан ставится на подаче от котла. На перемычке между подающим и обратным трубопроводом устанавливается балансировочный клапан. Это устройство регулируемое, оно настраивается в зависимости от требуемой температуры подачи (регулируется обычно ключом-шестигранником) . Он определяет количество подаваемой холодной воды.

Двухходовой клапан нужно установить управляемый с датчиком температуры. Как и в предыдущей схеме, датчик ставится после насоса, а насос гонит теплоноситель в сторону гребенки. Только в этом случае изменяется интенсивность подачи горячей воды от котла. Соответственно, меняется температура подаваемой воды на входе насоса (поток холодной настроен и стабилен).



Схема смесительного узла на основе двухходового клапана

Выбор параметров клапанов

И двухходовые и трехходовые клапана характеризуются пропускной способностью или производительностью. Это величина, отображающая количество теплоносителя, которое он в состоянии через себя пропустить в единицу времени. Чаще всего выражается в литрах в минуту (л/мин) или в кубометрах в час (м³/час).

Вообще, при проектировании системы, требуется сделать расчет — определить пропускную способность контуров теплого пола, учесть гидравлическое сопротивление и т.п. Но если коллектор для теплого пола собирается своими руками, расчеты делают крайне редко. Чаще основываются на опытных данных, а они таковы:

• клапана с расходом до 2 м³/час могут обеспечить нужны примерно 50-100 кв.м. теплого пола (100 квадратов — с натяжкой при хорошем утеплении).
• если производительность (обозначается иногда как KVS) от 2 м³/час до 4 м³/час, их модно ставить на системы, в которых площадь теплого пола не более 200 квадратов;
• для площадей более 200 м2 требуется производительность более 4 м³/час, но чаще делают два узла подмеса — это получается проще.

Материалы из которых делают клапана — двухходовые и трехходовые — латунь и нержавеющая сталь. При выборе эти элементы стоит брать только фирменные и проверенные — от их работы зависит работа всего теплого пола. Есть три явных лидера по качеству: Овентроп, Эсби, Данфос.

Название	Подсоединительный размер	Материал корпуса/штока	Производительность (KVS)	Максимальная температура воды	Цена
Danfoss трехходовой VMV 15	1/2″ дюйм	латунь/нержавеющая сталь	2,5 м3/ч	120°C	146€ 10690 руб
Danfoss трехходовой VMV-20	3/4″ дюйм	латунь/нержавеющая сталь	4 м3/ч	120°C	152€ 11127 руб
Danfoss трехходовой VMV-25	1″ дюйм	латунь/нержавеющая сталь	6,5 м3/ч	120°C	166€ 12152 руб
Esbe трехходовой VRG 131-15	1/2″ дюйм	латунь/композит	2.5 м3/ч	110°C	52€ 3806 руб
Esbe трехходовой VRG 131-20	3/4″ дюйм	латунь/композит	4 м3/ч	110°C	48€ 3514 руб
Barberi V07M20NAA	3/4″ дюйм	латунь	1. 6 м3/ч	предел регулировки — 20-43°C	48€ 3514 руб
Barberi V07M25NAA	1″ дюйм	латунь	1.6 м3/ч	предел регулировки — 20-43°C	48€ 3514 руб
Barberi 46002000MB	3/4″ дюйм	латунь	4 м3/ч	110°C	31€ 2307руб
Barberi 46002500MD	1″ дюйм	латунь	8 м3/ч	110°C	40€ 2984руб

как выполнить установку своими руками

Коллектор для системы обогрева тёплый пол призван поддерживать температуру теплоносителя, который циркулирует в системе отопления. Он состоит из двух труб, подачи и выхода воды.

Содержание статьи

• Схема коллектора

• org/ListItem»>

  Как собрать коллектор?

• Схема отопления без гребёнки

• Как сделать гребёнку?

На холодном коллекторе установлен двухходовой или трёхходовой клапан, которые смешивают потоки жидкости с разными температурами. Клапаны оборудованы термоголовкой или сервоприводами. С помощью данных устройств происходит контроль и регулирования теплового режима в системе напольного обогрева.

На холодном контуре устанавливают циркуляционный насос, который нагнетает теплоноситель к нагревательному элементу. Как собрать заводской коллектор своими руками? Можно ли сделать распределитель самостоятельно?

Схема коллектора

Нагревательным элементом для системы отопления является котёл или печь. В нём вода прогревается до 80 0С. Для напольного обогрева это чрезмерно высокий показатель. Оптимальная температура теплоносителя в магистрали 45 0С. Достичь такого режима можно с помощью коллектора.

Оборудование имеет следующую схему:

• коллекторы, обратный с термостатами, и подающий; к ним присоединяют краны, которые могут отключить подачу или выход теплоносителя;
• на холодный распределитель устанавливают циркуляционный насос с выносным датчиком температуры; его укрепляют на обратном коллекторе;
• на холодном контуре находится двухходовой или трёхходовой клапан;
• байпас; соединяет оба распределителя;
• трубки для выведения воздуха из системы;
• для крепления оборудования на стене предусмотрены скобы.

Для системы отопления выбирают оборудование, изготовленное из латуни или нержавеющей стали. Производители предлагают распределители из термостойкого пластика. Они выдерживают высокую температуру, их легче устанавливать, но срок эксплуатации у них 15-20 лет.

Как собрать коллектор?

Монтаж коллектора тёплого пола не требует особых навыков. Рекомендуют все элементы распределительного устройства выложить на полу в соответствии со схемой.

На установленном месте на стене укрепляют скобы, которые удерживают оба коллектора. Внизу располагают холодный контур, вверху должен находиться распределить, в который нагнетается горячий теплоноситель из котла. После установки оборудования на стене начинают его сборку: переносят выложенную схему на полу.

При креплении нижнего обратного распределителя от стены отступают большее расстояние, чем при установке входящего коллектора. Необходимо оставить место для труб, подающих теплоноситель в систему отопления. Оставляют резервный запас, при нагревании материал расширяется.

1. На планку подачи присоединяют концевик. С его помощью выпускают воздух из системы или удаляют теплоноситель из напольной магистрали.
2. На планку «обратки» устанавливают концевой кран. На резьбу надевают переходник и «американку», резьбовую часть отсоединяют от корпуса и подключают к обратному коллектору. Присоединяют корпус крана, укрепляют «американку». На резьбу предварительно наматывают льняную нить для герметизации узла.
3. На подающую и обратную планки устанавливают верхний и нижний сгоны для насоса. Крепление проводят с помощью «американки».
4. К нижнему коллектору для тёплого водяного пола подключают трёхходовой клапан; на резьбе укрепляют льняную нить для герметизации узла.
5. Между нижней и верхней планкой укрепляют циркуляционный насос. К нему в комплекте идут резиновые прокладки. Их вставляют в гнёзда сгонов.
6. На трехходовом смесителе устанавливают термоголовку. От неё идёт проводник. На его конце находится термодатчик. Его укрепляют на горячем контуре.
7. С помощью евроконусов подсоединяют трубы напольной магистрали к каждому выходу на верхнем и нижнем коллекторе. Конусы входят в комплект к оборудованию.

На распределителе с горячим контуром находятся расходомеры. На нижней планке установлены клапана, которые определяют режим подачи теплоносителя. Они защищены пластиковыми колпачками. Их снимают и устанавливают на клапана регулирующие устройства.

Мастера утверждают, что для обогрева небольшой площади можно обойтись без коллектора. Они предлагают следующие схемы системы, которая контролирует температуру теплоносителя в магистрали.

Схема отопления без гребёнки

Для нагревания теплоносителя необходим котёл. Для системы обогрева без коллектора рекомендуют выбирать оборудование с низким режимом обогрева. Вода в теплообменнике в подобных агрегатах достигает не более 60 0С.

В котле должны быть предусмотрены выходной отверстие для трубы, которая подаёт горячую воду в напольную магистраль, и патрубок для охлаждённого теплоносителя.

• Вместо гребёнки на контур устанавливают трёхходовой клапан с термостатом.
• К нему подключают трубу с горячей водой, которая выходит из котла.
• К другому выходу подключают контр с «обраткой».
• На клапане предусматривают контролирующее устройство: сервопривод или термоголовку.
• Термометр приспосабливают на холодном контуре.
• Циркуляционный насос устанавливают на трубе с горячим теплоносителем.

На термоголовке выставляют определённый тепловой режим. Если температура воды в горячем контуре превышает установленной нормы, то срабатываеют тарельчатые клапаны трёхходового смесителя. Они прикрывают выход для горячей воды и открывают доступ для охлаждённой жидкости из «обратки».

Смешивание потоков происходит к камере трёхходового смесителя; далее вода температурой в 30-45 0С поступает обратно в магистраль. При снижении температуры жидкости в магистрали, смеситель перекрывает выход «обратного» водопровода: тарельчатые клапана поднимаются.

В напольный контур поступает только горячая вода. Коллектор для тёплого пола изготавливают своими руками по собственным проектам.

Как сделать гребёнку?

Мастера, желая сэкономить финансы на коллекторе для тёплого пола заводского производства, предпочитают собрать оборудование своими руками. Для этого используют комплект фитингов из латуни, из сшитого полиэтилена или из полипропилена.

Для обогрева небольшого помещения используют регулирующую систему из одного трёхходового или двухходового клапана. Количество переходников должно соответствовать числу напольных контуров.

1. Латунные фитинги соединяются в одну линейку резьбовым методом. Оборудование из полипропиленовых переходников собирают с помощью пайки.
2. Трёхходовые или двухходовые смесители устанавливают на обратном контуре, на каждом патрубке для охлаждённой жидкости. Смесители оборудуют термоголовками. Они контролируют и регулируют температуру теплоносителя в системе обогрева.
3. Циркуляционный насос устанавливают около котла на холодной трубе.
4. С правой стороны системы фитингов, соединённых в линейку, закрывают концевой трубкой. Её устанавливают и на холодный, и на горячий коллекторы.
5. Если на каждом контуре установить шаровые краны, то температуру теплоносителя можно регулировать вручную.

Если роль гребёнки выполняет только трёхходовой клапан, то её рекомендуют устанавливать на магистраль длиной не более 60 м. Для обогрева отдельных помещений потребуется несколько контуров. Для них собирают гребёнку из фитингов, двухходовых смесителей и системы регулирования температуры.

Для установки напольного отопления, которое состоит из 5 и более контуров рекомендуют использовать заводской коллектор. Предварительно определяют мощность системы, степень проходимости трёхходовых клапанов и наполняемость магистрали.

Приобретают гребёнку для тёплого пола, которая настроена на определённые параметры. Мощность напольного обогрева самостоятельной сборки просчитать непросто. Возможны аварийные ситуации.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=»/youtube/v3/getting-started#quota»>quota</a>.

Загрузка…

Коллекторы

— Коллекторы лучистого тепла онлайн Коллекторы

— Коллекторы лучистого тепла онлайн

Все коллекторыКоллекторПредставлениеЛучшие продажиВ алфавитном порядке: A-ZВ алфавитном порядке: Z-APЦена: от низкой до высокойЦена: от высокой до низкойДата: от новой до старойДата: от старой к новой Отопление

Коллекторы лучистого тепла из латуни с совместимыми выходами — 2 контура 1″ и 1/2″ NPT для обогрева пола $115,00

Гидронный лучистое тепловое коллектор Латунь — 6 петлей 1 «& 1/2» NPT

Гидронный лучистое тепловое выпуск и 1/2″ NPT

Hydronic Коллектор лучистого теплого пола, латунь — 3 петли 1″ и 1/2″ NPT $129,00

Коллектор лучистого тепла, латунь — 4 петли 1″ и 1/2″ NPT Для управления водопроводом и отоплением

Коллектор лучистого тепла, латунь — 4 петли 1 дюйм и 1/2 дюйма NPT для управления водопроводом и отоплением $142,00

Коллектор лучистого отопления Hydronic, латунь — 8 петель, 1″ и 1/2″ NPT

Коллектор лучистого отопления Hydronic, латунь — 8 петель, 1″ и 1/2″ NPT $199,00

Коллектор лучистого отопления, латунь — 5 петель 1″ и 1/2″ NPT для системы горячего водоснабжения

Коллектор лучистого тепла Латунь — 5 контуров 1″ и 1/2″ NPT для системы бытового горячего водоснабжения » NPT для таяния снега и подогрева пола на подъездной дорожке

Коллектор лучистого теплого пола Hydronic, латунь — 12 петель 1″ и 1/2″ NPT для таяния снега и обогрева пола на подъездной дорожке $259,00

Коллектор лучистого тепла Латунь — 10 контуров 1″ и 1/2″ NPT для водяного лучистого отопления пола $225,00

Система лучистого отопления ALFA обеспечивает централизованное управление горячей и холодной водой, которая питает гибкие линии подачи PEX к отдельным приборам. Сантехника из латунного коллектора по сравнению с системами сантехники с жесткими трубами, использование этой системы лучистого теплого пола дешевле из-за ее размера и возможности контролировать множество различных зон из одного места. Наш излучающий коллектор PEX позволяет контролировать температуру и скорость потока воды, настраивать автоматические регуляторы потока, сливать воду из системы и многое другое. Эта особая система лучистого горячего водоснабжения изготовлена ​​из латуни 57-3, имеет никелированные шаровой кран и клапан выпуска воздуха, а также порты подачи/возврата 1 дюйм и ответвления 1/2 дюйма (можно преобразовать в 3/4 дюйма). «с помощью адаптеров). Он включает в себя автоматический воздухоотводчик, запорный клапан, сливные клапаны с выпускными крышками, датчик температуры, проточный клапан, балансировочный клапан/ручное колесо для подающего и возвратного стволов. Его никелированный латунный материал обладает более высокой теплопроводностью, быстрее нагрев и врезка в пластиковые трубы, чем в трубы из нержавеющей стали.

• Совместим с отводами для труб 1/2 дюйма
• Монтажный кронштейн из нержавеющей стали для тяжелых условий эксплуатации
• Клапан расхода (метры) — указывает поток тепла, который распределяется по системе.
• Запорные клапаны включают соединения 1″ NPT и датчики температуры для контроля температуры подачи и возврата.
• Дренажный клапан 3/4″ имеет переходники и колпачок для удобного слива и наполнения системы отопления. С помощью автоматических воздухоотводчиков/вентиляторов воздух можно удалить из системы лучистого тепла.
• (Адаптеры 1/2 дюйма в комплект не входят.) — Напишите нам, если вам нужны адаптеры 1/2 дюйма или 3/4 дюйма.

Детали

• Датчик температуры, для вашего удобства отображающий как Фаренгейты (120F), так и Цельсия (80C)
• 1 дополнительный колпачок на оба дренажных клапана можно использовать для перевода выпускного отверстия в режим ожидания
• Ручные клапаны позволяют регулировать расход
• Запорные вентили на подающем и обратном патрубках
• Сливной клапан можно использовать в качестве дополнительного сливного отверстия
• Зональный клапан может использоваться для управления различными зонами
• Вентиляционный клапан для продувки воздуха в процессе заполнения водой.

Теплый пол необходим каждому дому. Если вы живете в холодном климате, то для выживания в морозы вам нужен теплый пол с лучистым коллектором. Коллектор – это система, с помощью которой можно управлять системой обогрева пола. Radiant Manifold состоит из сети трубопроводов под полом. Горячая вода распределяется по полу, обеспечивая тепло. Он возвращается в котел из отдельной сети, чтобы снова нагреть и повторить цикл.

Подробнее о коллекторах для лучистого отопления от WiseWater Alfa Heating Company

Коллектор лучистого пола дешевле по сравнению с другими системами отопления с фиксированными трубами. Radiant Manifold имеет диапазон размеров в соответствии с вашими предпочтениями. Коллектор имеет датчик температуры и ручные клапаны для легкого контроля температуры. Кроме того, вы получаете возможность регулировать скорость потока и автоматическую систему слива воды в этой системе обогрева полов. Коллектор водяного лучистого теплого пола поддерживается прочным монтажным кронштейном из нержавеющей стали. Материал из никелированной латуни, используемый для этого коллектора лучистого тепла, гарантирует более высокую теплопроводность и более быстрый нагрев.

Компоненты коллектора

Коллектор состоит из нескольких компонентов. Они следующие:

• Съемные шаровые краны: Этот запорный шаровой кран является частью каждой коллекторной системы. Клапан легко снимается для удобства чистки и ремонта.
• Термостат: Коллекторы лучистого тепла имеют качественный термостат как на подающей/поточной, так и на обратной трубе для проверки и регулировки температуры
• Ручные клапаны: Вы ​​можете балансировать и регулировать расход коллектора вручную с помощью ручных клапанов, чтобы поддерживать идеальную температуру в вашем доме.
• Подающая и обратная трубы: Котел отопления в коллекторной системе водяного теплого пола имеет две основные трубы. Первая трубка известна как трубка подачи или потока. Вода возвращается в нагреватель через трубку, называемую «возвратной трубкой».
• Вентиляционное отверстие: Предотвращает и удаляет пузырьки воздуха в коллекторе теплого пола.
• Главный сливной патрубок: Для заполнения и слива воды из коллектора водяного напольного отопления.
• Адаптер и соединители: Соединяет трубы PEX с системой. (Купить отдельно)
• Расходомеры : Для регулировки давления и расхода воды в трубке подачи.

Размеры

В радиационном коллекторе используются «трубы PEX», которые экономичны, могут быть установлены быстро по сравнению с другими методами, а риск воспламенения ниже, чем в любой другой системе коллектора. Доступен широкий ассортимент коллекторов лучистого тепла. Обратитесь к приведенным ниже стандартным размерам, чтобы найти идеальный коллектор водяного лучистого теплого пола для вашего дома.

• Коллектор лучистого тепла Латунь 2-3 Петлевой выход. Идеально подходит для помещений площадью от 600 до 800 кв. футов.
• Коллектор лучистого тепла, латунь, 4 выхода контура будет достаточно для помещений площадью 800–1200 кв. футов.
• Коллектор лучистого тепла, латунь, 5-6 петлевых выходов, идеально подходит для помещений площадью от 1000 до 1300 кв. футов.
• Если площадь, которую вы хотите покрыть, составляет от 1300 кв. до 1700 кв. футов, латунный коллектор лучистого тепла Hydronic с 7-8 петлями на выходе лучше всего подходит для поддержания тепла в этой области.
• Коллектор лучистого тепла, латунь, 8-9 выпускных отверстий для площади пола от 1700 до 2000 кв. футов.
• Для больших помещений доступен латунный коллектор лучистого тепла до 12 контурных выходов. Этот коллектор водяного отопления может обогреть площадь почти 2500 квадратных футов.

Установка коллектора WiseWater Alfa Heating Company

Коллекторы радиационных коллекторов просты в установке. Материал из никелированной латуни, используемый для системы коллектора отопления, можно легко вставить в пластиковые трубы по сравнению с трубой из нержавеющей стали. Вы можете получить тяжелую раму из нержавеющей стали, которую можно закрепить на любой стене. Этот коллектор лучистого тепла поставляется предварительно собранным, что экономит время. Продается только лучший радиантный коллектор, прошедший испытание под давлением.

Для установки коллектора водяного отопления не требуются дополнительные инструменты PEX. Вам потребуются обычные плоскогубцы, чтобы подсоединить трубку PEX к коллектору.

1. Сначала закрепите коллектор на кронштейне.
2. Подсоедините вентили.
3. Починить трубы.
4. Выпустите воздух с помощью вентиляционного отверстия перед использованием коллектора лучистого отопления, и он готов к использованию.

На что следует обратить внимание перед установкой

Имейте план: Прежде чем приступить к установке, составьте план того, где вы хотите разместить коллектор лучистого отопления. Наличие карты будет полезно и поможет вам определить, где разместить трубы.

Измерьте площадь : Прежде чем покупать и устанавливать, вам необходимо оценить площадь, которую вы хотите покрыть коллектором водяного теплого пола. Доступны различные размеры коллектора. Это влияет на цену коллектора и на то, насколько эффективно нагрев коллектора будет работать на вас.

Конструкция: Если в вашем доме большие окна, это влияет на поглощение тепла домом. Рассмотрите помощь профессионала, чтобы понять, как работает изоляция.
Бюджет: Всегда планируйте свой бюджет. Это поможет вам найти лучшие излучающие коллекторы по бюджету без ущерба для качества.

Подробнее

Часто задаваемые вопросы

Как работает радиационный коллектор?

Радиационный коллектор представляет собой систему, состоящую из нескольких небольших труб, которые покрывают весь пол вашего дома. Маленькие трубы соединены раструбами с двумя большими распределительными трубами. Горячая вода из основного котла поступает в «Расходную трубу» и равномерно распределяется по зонам нагрева. Тепло воды передается перекрытию дома. После этого вода возвращается в «обратную трубу» и снова поступает в котел, чтобы снова нагреться.

Как подключить коллектор лучистого тепла?

Коллектор лучистого тепла лучше всего подходит для нового дома. Свяжитесь со своим сантехником или архитектором сегодня, чтобы получить совет о том, где его установить. С помощью краски отметьте места и установите систему поверх утеплителя.

Что такое коллектор для теплого пола?

Коллектор представляет собой систему обогрева пола, с помощью которой можно контролировать и регулировать свечение воды, чтобы их тепло равномерно распределялось по полу дома и было комфортно.

Как отрегулировать коллектор лучистого тепла?

С помощью ручных клапанов вы можете отрегулировать коллектор лучистого тепла.

• Сначала снимите колпачки с подающей или расходной трубки коллектора.
• Затем поверните клапаны против часовой стрелки, чтобы уменьшить расход, и наоборот, чтобы увеличить расход.
• Отрегулируйте каждую цепь, следуя этим шагам, в соответствии с вашими потребностями.



Инструкции по установке — ООО «Системы напольного отопления»

После того, как вы приобрели у нас систему подогрева пола, следующим шагом будет ее установка. Ниже мы изложили все, что вам нужно, чтобы помочь вам установить и настроить вашу систему.

• Расстояние между трубами для бетонного пола составляет 200 мм, а для деревянных подвесных полов — 200 мм. Мы также рекомендуем c/c 200 мм для бетонных полов при использовании теплового насоса, если только тепловой насос не может обеспечить температуру потока воды только 35 градусов по Цельсию, тогда следует применять расстояние между трубами c/c 150 мм.
• Труба должна быть на расстоянии 100 мм от стен. Всегда сначала идите с потоком к холодным местам. См. набросок от руки для типового макета.
• Максимальная длина петли должна быть 110 м. Мы рекомендуем монтировать трубу вдвоем; один для удержания катушки, а другой для зажима трубы в ее изоляции.
• Прикрепите трубу к изоляции с помощью прилагаемых хомутов. Вам понадобится примерно 1 или 2 зажима на метр трубы.
• Коллектор, узел проводки и блок управления всегда должны располагаться в центре здания.
• Попробуйте использовать все поставляемые трубопроводы. Обычно у вас будут отходы. Труба маркируется через каждый метр, чтобы вы знали, когда пора вернуться к коллектору. Длины петель в Cad являются приблизительными.
• Трубопровод обычно не прокладывается под кухонными или коммунальными блоками.
• Мы рекомендуем сначала установить коллектор и блок управления в соответствии с предоставленными инструкциями. Чтобы установить трубу на коллектор, обрежьте конец трубы под прямым углом с помощью пластикового трубореза. Снова скруглите конец трубы с помощью прилагаемого калибровочного инструмента, поместите гайку на трубу, затем оливку и, наконец, вставьте вставку в трубу и прикрепите к коллектору. Коллектор обычно устанавливается на высоте 1 м над уровнем пола.
• Если труба перегибается при изгибе, ее следует выпрямить и переставить так, чтобы место перегиба находилось на прямом участке.
• Обратите внимание на длину труб, подсоединенных к каждому контуру, трубы отмечены через каждый метр.
• Обратите также внимание на комнату, к которой относится каждый контур.
• Не позволяйте людям ходить по трубам и держите инструменты и т. д. вдали от труб.
• Заполните систему в соответствии с предоставленными инструкциями. Не заполняйте из контура заполнения котла. Перед укладкой стяжки система должна быть заполнена водой.
• Важно продуть трубопровод от котла к коллектору, чтобы избежать попадания воздуха и грязи в систему.
• Пол из стяжки или ДСП следует укладывать сразу же после укладки трубы, чтобы защитить ее.
• Деревянные полы должны быть обработаны перед установкой.
• Сбалансируйте петли, как указано в инструкции.
• Обратите внимание, что комнатные термостаты имеют 3 жилы + земля. Если у вас есть отдельные элементы управления, у вас будет центр проводки, расположите его чуть выше коллектора.
• Приводы установлены на обратном коллекторе. Приводам требуется 4 минуты, чтобы открыться после срабатывания комнатного термостата.



В качестве части вашей системы напольного отопления мы поставили вам цифровые комнатные термостаты Heatmiser PRT . Когда система работает, убедитесь, что комнатные термостаты установлены на 20°C, система рассчитана на работу при температуре от 20 до 21°C, что является подходящей внутренней температурой для Великобритании. Скорость насоса должна быть установлена ​​на скорость 3. Смесительный клапан обычно устанавливается на 45°C для бетонных полов и 55°C для деревянных подвесных полов. Если по каким-то причинам помещения не нагреваются, можно увеличить температуру подачи на смесительном клапане.

Если система шумит, возможно, в системе есть воздух. Воздух можно удалять из торцевых крышек на коллекторах, как в радиаторной системе. Прежде чем вносить какие-либо изменения, убедитесь, что система работает в течение 24 часов.

Обратите внимание, в отопительный сезон система должна работать 24 часа в сутки, это наиболее эффективный способ ее запуска. Термостат Heatmiser PRT поставляется с функцией понижения температуры, поэтому вы можете настроить комнатные термостаты на понижение, например, на 5°C ночью, а утром система может быстро отреагировать, чтобы вернуться к требуемой дневной температуре, см. инструкции, прилагаемые к Heatmiser ПРТ.

Комнатные термостаты обычно устанавливаются на высоте 1,5 м от пола, рядом с выключателем света. Старайтесь не размещать их под прямыми солнечными лучами, так как это повлияет на их показания.

Максимальная тепловая мощность для системы напольного отопления составляет 100 Вт/м2 для бетонных полов и 70 Вт/м2 для деревянных подвесных полов. Для того, чтобы любая система обогрева пола работала эффективно, недвижимость должна быть построена в соответствии с действующими строительными нормами. Ковер и подложка вместе не должны превышать 2,5 тг.

Если вы используете пол с подогревом для зимнего сада, обратите внимание, что это продлит время, в течение которого вы можете использовать зимний сад. Она не будет поддерживать температуру 20°C круглый год, так как потери тепла в зимнем саду превышают 100 Вт/кв.м. Это также обычно имеет место при установке радиаторов.

Конденсационные котлы очень эффективны при использовании в сочетании с теплыми полами. Для комбинированных котлов всегда рекомендуется уточнять у производителя котла, может быть оснащен вспомогательным насосом .

Если проект представляет собой небольшую квартиру и комбинированный котел обеспечивает только отопление пола и горячее водоснабжение, можно установить систему без блока управления, при условии, что на котле установлено предохранительное устройство, предотвращающее регулировку температуры подачи выше 60°С.

Системы напольного отопления можно комбинировать с обычными радиаторными системами. Также обратите внимание, что система подогрева пола должна быть полной отдельной системой , т.е. подача и обратка для теплого пола должны идти полностью обратно к котлу. Если в вашей системе есть радиаторы, мы рекомендуем независимое управление от котла, т.е. не вместе с теплым полом.

Если вы используете тепловой насос, убедитесь, что компания, производящая тепловой насос, указала насос, способный справиться с задачей обогрева пола, поскольку вам могут не понадобиться наши блоки управления с тепловыми насосами. Тепловые насосы должны поставляться с буферным баком (спросите своего поставщика GSHP).

Мы рекомендуем изоляцию из полиуретана толщиной не менее 50 мм для системы подогрева пола. Это очень качественная изоляция, которую можно использовать как для бетонных, так и для деревянных конструкций подвесных полов.

Обратите внимание, мы не поставляем изоляцию. Любой продавец строителей найдет в наличии изоляцию Celotex или Kingspan. Предложение основано на подсоединении трубы непосредственно к изоляционной плите. Мы поставляем зажимы для труб. Для бетонных полов мы рекомендуем 65–75 мм стяжки поверх изоляции.

Также можно использовать жидкую или волокнистую стяжку толщиной 50 мм. Важно установить пластиковую мембрану поверх изоляции, если используется жидкая стяжка. При нанесении жидкой стяжки необходимо также использовать кромочную ленту.

Стяжке необходимо дать высохнуть в течение как минимум 4-6 недель перед включением обогрева. При первом использовании системы смесительный клапан должен быть установлен на минимум, чтобы вся влага в стяжке испарялась. После этого температуру следует повышать на два градуса каждый день, пока смесительный клапан не будет установлен на 45°C. Перед укладкой половые доски должны иметь влажность менее 7%. Мы не рекомендуем половые доски толще 25 мм, см. нашу техническую страницу для получения дополнительной информации о половых досках. Всегда уточняйте у производителей напольного покрытия, совместимо ли оно с напольным отоплением. Важно, чтобы напольное покрытие не укладывалось на бетон до тех пор, пока он не высохнет на 100%.

Для каменной и керамической плитки рекомендуются эластичные клеи и затирки. Избегайте ковровых покрытий типа войлока и резиновой крошки. При использовании винила уточните у производителя, подходит ли он для полов с подогревом, а ламинат всегда должен иметь компенсационный зазор, чтобы можно было двигаться.

Поскольку туалеты и ванные комнаты, как правило, небольшие, может потребоваться дополнительное отопление. Поэтому в таких помещениях полотенцесушители обычно комбинируют с теплым полом.

Если в системе есть металлические детали, ее следует промыть с помощью Fernox или аналогичного продукта. Для собственности среднего размера в Великобритании (дом с 4 спальнями) подходит 22-миллиметровая подача и обратка к коллектору, более крупные дома должны использовать 28-миллиметровую подачу и обратку. Мы настоятельно рекомендуем сантехнику установить запорные клапаны до того, как трубопровод будет подсоединен к коллектору от котла, на тот случай, если насос нуждается в обслуживании или смесительный клапан нуждается в очистке.

Перед укладкой стяжки система должна быть заполнена водой и полностью удален воздух.  Наилучшим образом этого можно добиться, используя сетевое давление через два наполнительных клапана на концах коллекторов. Все вентили должны быть закрыты, а подающий наливной клапан подсоединен шлангом к водопроводной сети, а обратный наполнительный клапан подсоединен к шлангу, ведущему к точке слива.

Один за другим открываются и закрываются подающий и обратный клапаны, продувая контуры воздухом. Убедитесь, что все черные заглушки на обратном коллекторе закрыты. Откройте верхнее кольцо на торцевой крышке на 2–3 оборота. Откройте первую черную крышку, а затем откройте возвратную заглушку. Подождите, пока не пойдет чистая вода, и убедитесь, что вышел весь воздух. Закройте черную шапочку и сделайте то же самое для следующей петли. Продолжайте процесс, пока из всех петель полностью не выйдет весь воздух. Закройте торцевые заглушки, когда закончите.

Когда это завершено и заправочные клапаны закрыты, насосы должны поработать в течение пяти минут и снова спустить воздух через клапан для выпуска воздуха на заправочных клапанах, пока весь воздух не будет удален из системы. Не заполнять систему из контура заполнения котла.

Система должна быть испытана под давлением 5 бар в течение 24 часов перед укладкой стяжки.

Коллекторы поставляются с возможностью индивидуального управления для каждой комнаты. На обратном коллекторе (черные колпачки) могут быть установлены приводы для индивидуального управления. Если системой управляет программируемый комнатный термостат с двухходовым клапаном и нет индивидуального управления, «черные колпачки» следует оставить открытыми. Проточные коллекторы снабжены расходомерами. Для регулировки расходомеров используйте ключ, поставляемый с коллекторами. Инструкции по регулировке расходомеров см. в коробке коллектора.

Ниже приведено приблизительное руководство по настройке каждой петли;

Размер петли                                                     Открыто на 30 %

40–60 метров                                    Открыто на 50 %

60 – 90 метров                                      Открыт на 75 %

90–100 метров                                 Открыт на 100 %

Если обратный коллектор не греет, то в системе либо воздух, либо неправильно подогнана подача и обратка от котла. Запустите насос на скорости 3. Система должна быть включена в течение 24 часов, чтобы убедиться, что все контуры работают. Также убедитесь, что правильный комнатный термостат управляет правильным приводом.

Пункты ниже обобщают всю информацию, которую следует иметь в виду;

1)      Сразу после укладки трубопровода необходимо уложить стяжку или пол из ДСП для защиты трубы.

2)      Бетонная стяжка пола должна быть выдержана до того, как будет применено какое-либо тепло, общее эмпирическое правило заключается в том, что на каждые 2 миллиметра стяжки требуется 1 день.

3)      Деревянный пол с наполнителем из сухой смеси можно сразу нагревать, сухая смесь должна быть полностью высушена перед укладкой пола.

4)      Деревянные полы должны быть «кондиционированы» перед установкой.

5)      Важно продуть трубопровод от котла к коллектору, чтобы избежать попадания воздуха в систему теплого пола.

6)      Установите приводы на клапаны после подключения управляющей проводки.

7)      Приводы устанавливаются на обратном коллекторе.

8)      Важно, чтобы приводы были плотно прикручены к клапану.

9)      Сначала запустите систему с термостатическим клапаном, установленным на минимум (25°C).

10) Увеличивайте температуру на 2°C в день, максимум до 50°C для бетонных полов, максимум 60°C для деревянных полов.

11) Подача и обратка от котла должны быть подключены к показанным соединениям коллектора с помощью компрессионных муфт.

12) ПРИМЕЧАНИЕ. При первом запуске системы может пройти 12-24 часа, прежде чем эффект нагрева станет очевидным!

Обратите внимание: если существует риск падения температуры воздуха ниже точки замерзания, необходимо защитить трубы и коллекторы от замерзания.
