Коллектор для водоснабжения своими руками из полипропилена: Как монтировать коллектор полипропиленовый своими руками

Монтаж водопровода в частном доме своими руками

На данный момент практически все загородные дома и дачи оснащены системой водоснабжения, ведь без воды никак не обойтись.

Схем подключение может быть несколько, но принцип работы не изменяется. Подключают новых потребителей к системе водоснабжения двумя методами:

• Последовательное подключение. Данный метод лучше всего подходит для небольших загородных домов, где расход воды будет не слишком большой. Недостаток такого подключения в том, что вода поступает последовательно от одного потребителя к другому, и если несколько человек одновременно включили воду, то у последнего включившего напор будет очень слабым, так как все давление идет на предыдущих потребителей. Подключится таким способом нетрудно, стоит только проложить трубу к определенному месту, далее установить тройник на конце, и по такой схеме продолжать подключение.

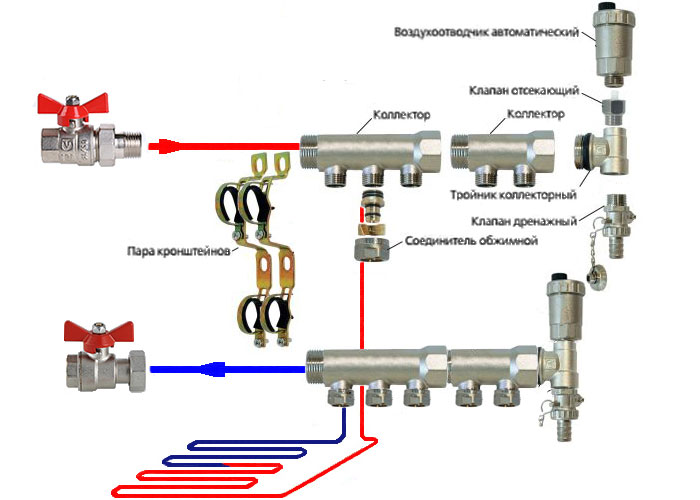

• Параллельное подключение. Подключение делается с помощью коллектора, от которого и прокладывают водопровод к потребителям.

Из чего состоит система водоснабжения:

1. Фильтр.
2. Насос.
3. Гидроаккумулятор.
4. Источник воды.
5. Тройник, для горячей и холодной воды.
6. Коллектор с запорной арматурой, для холодной воды.
7. Водонагреватель.
8. Коллектор для горячего водоснабжения.

Также может присутствовать дополнительная автоматика, для лучшей работы, и датчики давления.

Скважина или колодец, как источник воды

Нередко люди задаются вопросом, откуда лучше брать воду, будет ли это скважина, или же колодец.

Оба варианта имеют плюсы и минусы, к примеру, глубина колодца может около десяти метров, в то время как скважина должна достигать глубины в тридцать метров. С другой стороны в колодце вода загрязнена сильнее, чем в скважине, следовательно, нужно несколько фильтров очистки.

Также для скважины потребуется более дорогостоящий насос.

Для проведения водоснабжения вам необходимо приобрести следующее оборудование:

• Ниппель.
• Запорная арматура.
• Труба.
• Погружной насос.
• Пятерник.
• Гидроаккумулятор.
• Фильтр.
• Обратный клапан.

Проведение водоснабжения своими руками

Для начала нужно определиться с необходимым диаметром трубы. Данный этап очень важен, ведь если диаметр подобран не верно, то будут неприятные последствия. Главным образом диаметр зависит от длины трубопровода. Если длина мене тридцати метров, вполне хватит двадцати пяти миллиметровой трубы. Если более тридцати метров, то диметр трубы должен составлять тридцать два миллиметра. Если длина менее десяти метров, то двадцати миллиметровой трубы будет достаточно. Также необходимо подобрать трубу для коллектора, это очень важно. Для этого нужно рассчитать количество всех кранов в доме, с тем учетом, что один кран подает около пяти литров воды в течение одной минуты. К полученную сумму сопоставьте со следующими данными:

• Труба с диаметром в двадцать пять миллиметров подает около тридцати метров воды в течение одной минуты.
• Труба с диаметром в тридцать два миллиметров подает около пятидесяти метров воды в течение одной минуты.
• Труба с диаметром в тридцать восемь миллиметров подает около семидесяти пяти метров воды в течение одной минуты.

Какую трубу использовать для водопровода в частном доме. Материал труб

При выборе труб обращайте внимание не только на их диаметр, но и на материал, из которого они сделаны. Чаще всего на рынках встречаются медные, металлопластиковые, полипропиленовые и стальные трубы. Каждый вариант имеет плюсы и минусы.

Лучшим вариантом принято считать медь, так как такой материал прослужит довольно долго, к тому же он не подвергается коррозии, только цена их слишком велика.

Металлопластиковые трубы также не подвергаются механическим повреждениям, однако по ним нельзя пускать воду с температурой воле девяноста пяти градусов.

Стальные трубы прослужат долго и стоят не особо дорого, однако одна проблема все же есть — коррозия.

Полипропиленовые трубы также весьма хороши, на них не влияют никакие факторы. Минут заключается в том, что соединять их нужно паяльником.

Разводка водопровода в частном доме своими руками

Начинать разводку нужно с подключения трубы к насосу, с помощью хомута. Далее прокладка ведется к гидроаккумулятору, который принято устанавливать в случае, если напор слишком низкий, или когда случаются перебои в подаче воды. После подключения к гидроаккумулятору, устанавливают тройник с запорной арматурой, и от него производится прокладка к водонагревателю и коллектору для холодной воды. Не забывайте об установке фильтров. С бойлера водопровод прокладывают до коллектора с горячей водой. Далее с коллекторов производится разводка к потребителям. Далее устанавливается счетчик и манометр, но это делаете не вы, а специальная служба.

При разводке следуйте плану:

• Не задевайте строительные конструкции.
• Трубы должны находиться от стен на расстоянии в два, три сантиметра.
• Делайте уклон для сливных кланов и гидроаккумулятора.
• Обвод наружного угла должен проходить на расстоянии в полтора сантиметра от стены, а внутреннего — в 4 сантиметра.
• Для крепления водопровода используйте клипсы.

Водопровод на даче из труб пнд своими руками

Читайте больше полезной информации в разделе: Водоснабжение Дачи

Лучшие коллекторы PEX, в том числе недорогие коллекторы PEX для тяжелых условий эксплуатации

Добро пожаловать в справочник Thomas по лучшим коллекторам PEX 2023. Компания Thomas связывает промышленных покупателей и поставщиков из Северной Америки уже более 120 лет. Когда вы покупаете продукты через наши независимые рекомендации, мы можем получать партнерскую комиссию.

Коллекторы

PEX обычно используются в современной сантехнике для рационального распределения воды для отопления или общего водоснабжения. Коллектор представляет собой предварительно собранную петлевую коробку, которая имеет трубчатую камеру и несколько параллельных отверстий для потока воды с входными отверстиями различных размеров. Различные камеры предназначены для распределения холодной или горячей воды по разным линиям в несколько зон вокруг дома. В отличие от традиционной схемотехники, он позволяет в широком диапазоне контролировать всю водопроводную систему.

Каждая водопроводная линия в системе PEX контролируется индивидуально, что позволяет останавливать поток воды в любой одной линии, не затрагивая другие. Раньше медь и латунь были наиболее распространенными материалами, используемыми для изготовления линий и коллекторов. Однако коллекторы PEX теперь изготавливаются из высококачественного сшитого полиэтилена, который является более гибким, устойчивым к коррозии и имеет меньше соединений, что делает утечки в системе PEX еще менее вероятными. Трубный коллектор экономит время установки и значительно снижает расходы на долгосрочное техническое обслуживание. Как правило, он устанавливается в безопасном и доступном месте, например, в подвале.

Вот список лучших коллекторов PEX, за которым следует руководство по покупке, которое поможет вам выбрать лучший коллектор PEX.

Лучший выбор Томаса для лучших коллекторов PEX 2023

Взгляните на наши лучшие рекомендации ниже для всех ваших потребностей в сантехнике.

Лучший общий коллектор Pex: Viega 50243 | Купить сейчас

Лучший расходомер PEX Коллектор: Лучистое отопление ‎CMI1634-3 | Купить сейчас

Коллектор Best Valve PEX: Apollo 6907912CP | Купить сейчас

Лучший медный коллектор: SharkBite 22784 | Купить сейчас

Лучший коллектор для напольного отопления: Радиационный коллектор WiseWater PEX | Купить сейчас

Лучший коллектор для панелей без доступа: Sharkbite PM024SB | Купить сейчас

Лучший вставной коллектор PEX: Многопортовый тройник SharkBite| Купить сейчас

Распределительный коллектор Best Zero Lead PEX A: Viega 50143 | Купить сейчас

Лучший патрубок PEX для тяжелых условий эксплуатации: Apollo PEX 6907932CP | Купить сейчас

Лучший доступный коллектор PEX: 4-портовый коллектор PEX Minimprover | Купить сейчас

Прокрутите вниз, чтобы узнать больше об этих лучших вариантах коллекторной системы PEX, по мнению многих счастливых покупателей.

*Цены, указанные в этой статье, указаны в долларах США на сайтах amazon.com (США) и homedepot.com по состоянию на май 2023 г.

1. Лучший общий коллектор Pex — Viega 50243

Модель Viega 50243 — отличный вариант для тех, кто ищет систему с 24-контурной конструкцией, отвечающую требованиям сантехнических фитингов; девять из них транспортируют горячую воду, а 15 — поставляют холодную, поэтому они могут с легкостью обслуживать целые здания. Он поставляется с адаптерами портов из полиалюминия (хотя обжимные кольца нужно будет приобрести отдельно) для более эффективного управления системой и не подвержен коррозии.

Даже при воздействии высокого гидравлического давления эта система чрезвычайно надежна. Клиенты отметили, что он удивительно прост в установке и может удовлетворить большинство потребностей в сантехнике, если у вас есть правильное оборудование. Один клиент услужливо посоветовал обжать «PEX-A на адаптере Viega и [использовать] расширение PEX-A до конца».

КУПИТЬ СЕЙЧАС:

290,03 долларов США, Amazon

2. Лучший расходомерный коллектор PEX — лучистое отопление ‎CMI1634-3

Излучающее отопление CMI1634-3 изготовлено из нержавеющей стали с хромовым покрытием для дополнительной прочности. Он обслуживает до 12 портов, и каждый коллектор имеет собственный расходомер, запорный шаровой и дренажный клапаны, а также компрессионные соединения. Отдельные расходомеры позволяют измерять галлон в минуту по каждой ветке, что позволяет контролировать потребление и наличие утечек. Этот элемент имеет прочные монтажные кронштейны для легкого крепления к любой конструкции стены, а также протестирован под давлением, поэтому вы можете прикрепить его к водонагревателю прямо из коробки. Однако он не предназначен для использования с питьевой водой.

Несмотря на невысокую цену, покупатели отметили, что это отличный агрегат для обогрева дома. Один профессионал был потрясен, обнаружив, что это устройство сравнимо с более дорогими продуктами, и написал: «Как только я нашел эту марку и поставил устройства рядом, я понял, что это разница в стоимости, основанная исключительно на прибыли. Это точно такие же системы, за которые вы заплатите еще сотни… От прокладок до датчиков температуры».

КУПИТЬ:

230,30 долларов США (было 249 долларов США).49), Амазонка

Также доступно по адресу: Lowe’s

3. Лучший клапанный коллектор PEX — Apollo 6907912CP PEX-A и PEX-B

Если вы ищете многоклапанную единую точку управления для системы подачи питьевой воды или гидравлической системы трубопроводов, 12-портовый коллектор PEX Apollo 6907912CP с латунными шаровыми кранами ½ дюйма — отличный вариант. Он поставляется с 36 портами, которые могут быть подключены к трубопроводу PEX A или PEX B, в зависимости от ваших потребностей. Установка этого коллекторного контура дает единую точку управления потоком на каждом выпуске и устраняет необходимость в дополнительных фитингах или соединениях между подачей воды и приспособлением в точке использования.

Он был сертифицирован ASTM F877 и NSF для использования с питьевой водой и отоплением. Хотя эти типы коллекторов в основном используются для систем питьевого водоснабжения, они также могут быть интегрированы в систему водяного отопления здания с добавлением регулятора температуры и подключением к водонагревателю. Для крепления коллекторов ApolloPEX можно использовать медные зажимы, зажимные зажимы из нержавеющей стали или обжимные втулки из нержавеющей стали, но они продаются отдельно.

КУПИТЬ СЕЙЧАС:

159 долларов США, The Home Depot

Также доступно по адресу: Amazon

4. Лучший медный коллектор — SharkBite 22784

Для одновременного обслуживания нескольких потоков воды этот многопортовый тройник SharkBite line имеет один входной патрубок ¾ дюйма и выходной патрубок ½ дюйма для стабильного расхода. Сантехнические фитинги с прямым соединением предназначены для соединения медных труб, CTS, CPVC и PEX в любой комбинации. Эта конструкция также снижает вероятность утечек за счет удаления отдельных точек соединения. Этот коллектор поставляется с набором латунных фитингов из бессвинцовой латуни DZR для длительного срока службы и защиты от коррозии.

Его инновационная сантехническая технология push-to-connect позволяет зубьям из нержавеющей стали кусать и захватывать трубу, когда вы вставляете ее в быстроразъемный фитинг, а уникальное уплотнительное кольцо фитинга сжимает ее, образуя водонепроницаемое уплотнение. Нет необходимости в пайке, зажимах или клеях. Фитинги SharkBite можно поворачивать даже в небольших помещениях. Клиенты отмечают, что это простое, простое в установке устройство, которое делает именно то, что от него ожидается, без дефектов или утечек.

КУПИТЬ СЕЙЧАС:

11,79 долларов США, Amazon

Также доступно по адресу: The Home Depot

5.

Лучший коллектор из сшитого полиэтилена для напольного отопления — излучающий коллектор из сшитого полиэтилена WiseWater

В то время как многие выбирают коллектор ViVo PEX для напольного отопления, коллектор излучающего PEX WiseWater PEX с 12 петлями является отличным продуктом, который предлагает центральные холодные и горячие порты, которые питают гибкие линии подачи PEX к отдельным приборам. Вся конструкция, начиная с двух выходов, поставляется в предварительно собранном виде, что упрощает присоединение труб PEX к коллектору. Кроме того, прочный материал из нержавеющей стали устойчив к коррозии и давлению. Автоматический выпускной клапан удаляет воду из системы во время непрерывной и автоматической работы. Визуальный расходомер гарантирует, что, независимо от того, как колеблется давление в системе, поток воды каждой ветви теплого пола работает стабильно.

Просто добавив электрический привод и регулятор температуры в помещении, обратный патрубок имеет запорный клапан, который может функционировать как переключатель, позволяя регулировать внутреннюю температуру для обеспечения комфорта. «Эта марка включала компрессионные адаптеры для ½-дюймового PEX, которые не требовали специальных инструментов и отлично работали без утечек», — написал один из клиентов, а другой добавил: «Я использую два комплекта таких адаптеров для двух отдельных зон с двумя энергоэффективными циркуляционные насосы для теплого пола площадью 1200 квадратных футов».

КУПИТЬ СЕЙЧАС:

229,98 долларов США, Amazon

6. Лучше всего подходит для панелей без доступа — Sharkbite PM024SB

Sharkbite PM024SB поставляется с 12 или 24 портами и сертифицирован для использования в подземных и застенных пространствах, а также в местах, где недоступны панели доступа. Благодаря своим тонким размерам (5,75 x 8,25 x 25,25 дюймов) он также может поместиться в самых ограниченных пространствах, не жертвуя большим количеством портов ввода/вывода. Благодаря устранению ненужных точек соединения этот клапанный блок помогает снизить вероятность утечки в таких ограниченных пространствах.

Он в первую очередь предназначен для использования с трубами PEX и может похвастаться конструкцией с нажимным соединением, которая позволяет легко устанавливать его своими руками без необходимости использования профессионального клея, пайки или обжима. Этот коллектор поставляется с шаровыми кранами и монтажной пластиной, а производитель предоставляет впечатляющую гарантию в 25 лет.

КУПИТЬ СЕЙЧАС:

396,09 долларов США, Amazon

Также доступно по адресу: Lowe’s

7. Лучший вставной коллектор PEX — многопортовый тройник SharkBite

Многопортовый тройник SharkBite обеспечивает простое подключение к водопроводным трубам из PEX, меди или ХПВХ. Инновационный механизм push-to-connect обеспечивает быструю и простую настройку. Нет необходимости в дополнительном оборудовании, обжиме, клее или пайке; это повышает эффективность использования времени и снижает риск сбоев при установке, особенно для домашних мастеров.

Он изготовлен из нержавеющей стали и имеет 1-дюймовый ствол с впускным отверстием ¾ дюйма с вставным соединением и ответвлениями с вставным фитингом ½ дюйма. С клапанами балансировки потока и расходомерами вы также можете контролировать и избегать ненужных отходов. Это устройство поставляется в четырех различных размерах (открытое и закрытое, ¾ x ½ дюйма, с тремя и четырьмя портами), поэтому убедитесь, что вы покупаете соответствующий размер.

КУПИТЬ СЕЙЧАС:

29,59 долларов США, Amazon

Также доступно по адресу: The Home Depot

8. Лучший водораспределительный коллектор PEX A с нулевым содержанием свинца — Viega 50143

Viega 50143 PureFlow — это домашний распределительный коллектор, который позволяет провести бессвинцовую линию подачи воды вокруг вашего участка. Он устойчив к хлору, что делает его идеальным для труб с питьевой водой. Фильтр шумоподавления потока позволяет разместить его даже в жилом помещении для быстрого доступа. Этот встроенный адаптер типа manabloc доступен в обжимной форме с 14 ½-дюймовыми выходными отверстиями из поли сплава и не требует использования дополнительного инструмента PEX для его установки. Все соединения, шаблоны, а также лицевая панель входят в комплект поставки, но заглушки, адаптеры питания и монтажные кронштейны необходимо приобретать отдельно.

Viega также поставляет обжимной адаптер 46414 и латунную заглушку V5036.10. Один клиент описал: «[Мне] нравится тот факт, что все клапаны находятся в одном месте, и к ним легко добраться, поэтому, если есть проблема, можно просто перекрыть одну линию». Руководство по установке не так уж и велико, но, чтобы избежать негерметичных соединений, один клиент посоветовал тщательно прочитать «документацию по продукту перед установкой и обязательно использовать правильные инструменты для работы, а также нигде не использовать ленту / герметик. ».

КУПИТЬ СЕЙЧАС:

194,89 долларов США, Amazon

Также доступно по адресу: Sears

9. Лучший трубопроводный коллектор PEX для тяжелых условий эксплуатации — Apollo PEX 6907932CP

Коллектор Apollo 32-Port PEX B с латунными шаровыми кранами ½ дюйма представляет собой мощный автоматический выключатель для водопроводных труб. Он прост в установке и позволяет использовать более длинные непрерывные цепочки труб PEX с меньшим количеством соединений. Этот коллектор PEX обеспечивает единую точку управления потоком для каждого из 32 выходов и устраняет необходимость в дополнительных соединениях между основными линиями подачи воды и кранами. Кроме того, он позволяет подсоединять независимые трубы холодной и горячей стороны к каждому приспособлению.

Хотя соединения Apollo PEX являются важнейшим компонентом этой экономичной системы подачи питьевой воды, их также можно интегрировать в домашнюю систему водяного отопления. Покупатели остались довольны этой покупкой, и один из них написал, что это «потрясающий коллектор; Мне очень нравится, что поворотные краны латунные. Раньше у меня был полностью пластиковый коллектор, и мне было сложно перекрывать вентили из-за жесткой воды».

КУПИТЬ СЕЙЧАС:

341,30 долларов США, Amazon

Также доступно по адресу: The Home Depot

10. Лучший доступный коллектор PEX — 4-портовый коллектор PEX Miniimprover

Если вы ищете более доступные водопроводные системы PEX, стоит попробовать 4-портовый коллектор PEX Minimprover , так как он ничем не уступает своим более дорогим аналогам. Это также сэкономит вам на сантехнических расходах, так как весь дизайн не требует пайки или клея, поэтому вы можете установить его самостоятельно. Он даже имеет сертифицированные медно-латунные фитинги, не содержащие свинца, с содержанием свинца менее 0,25%, что делает его пригодным как для линий горячей воды, так и для питьевой воды.

Сам коллектор поставляется предварительно установленным для фитингов CTS и CPVC, если вам когда-либо понадобится перейти с PEX. Покупатели отмечают, что этот коллектор надежен, несмотря на его низкую цену. Один клиент хорошо подытожил, написав, что это «отличный недорогой коллектор для PEX. Работает как положено и выглядит как довольно качественный кусок меди. Металл был толстым, а пайка чистой».

КУПИТЬ СЕЙЧАС:

22,99 долларов США, Amazon

Лучшие коллекторы PEX — резюме

В качестве универсального хорошего коллектора PEX, который удовлетворит большинство ваших потребностей в питьевой воде, попробуйте Viega 50243 ( 290,03 долларов США, Amazon ), поскольку он изготовлен из некорродирующего, устойчивого к хлору материала и имеет 24 порта для подключения. покрыть потребности всего дома. С другой стороны, если вы ищете коллектор, специализирующийся на распределении воды с подогревом пола, лучшим выбором будет коллектор WiseWater PEX Radiant ( 229,98 долларов США, Amazon ).

Выбор лучших коллекторов PEX — руководство по покупке

На рынке представлено множество различных типов коллекторов, так как они являются одними из самых простых распределительных узлов для использования в сантехнике, позволяя пользователю контролировать температуру и регулировать поток. Предварительно собранные коллекторы также популярны, поскольку они просты в установке.

Международные стандарты и соображения

Идеальный коллектор должен быть совместим и обеспечивать контроль над существующей водопроводной и отопительной системой. Ниже мы рассмотрим некоторые из основных факторов, которые следует учитывать, прежде чем выбрать коллектор PEX для ваших нужд.

Размер коллектора PEX

Поскольку они бывают разных размеров, вам нужно сначала измерить площадь, на которой вы хотите их установить, прежде чем покупать. Это включает в себя правильное измерение длины, ширины и высоты области, чтобы получить ту, которая идеально подходит.

Материалы коллекторных систем

Коллекторы

PEX обычно имеют фитинги из меди, нержавеющей стали, латуни или пластика. Медь является наиболее распространенной, поскольку она дешевле и более устойчива к коррозии. С другой стороны, когда дело доходит до питьевой воды, «бессвинцовая» латунь идеальна. Нержавеющая сталь дороже, но и служит дольше, не подвергаясь коррозии. Наконец, пластиковые коллекторы функционируют в пределах установленного диапазона давления воды, что позволяет дополнительно настроить систему коллектора дома.

Системные петли PEX

Вам нужно будет выбрать коллектор с соответствующим количеством портов, в зависимости от количества труб, которые вы собираетесь соединить вместе. Коллектор PEX меньшего размера в компактных местах идеален, так как там, вероятно, не будет достаточно места для дополнительных линий. Если, с другой стороны, вам нужны отдельные линии горячей и холодной воды, вам понадобится одна с достаточным количеством портов.

Совместимость с трубками PEX

Радиус ваших труб также повлияет на ваш выбор продукта. Выбор неправильного размера означает, что вам нужно будет купить дополнительные элементы, такие как соединения высокого давления.

Мы надеемся, что наш обзор лучших коллекторов PEX помог вам в поиске наилучшего варианта, независимо от того, искали ли вы устройство с двумя или более портами. Чтобы узнать о других поставщиках сопутствующих товаров, включая крепежные детали, торцевые ключи, ударные гайковерты, небольшие инструменты и торцевые ключи, ознакомьтесь с нашими дополнительными руководствами или посетите платформу поиска поставщиков Thomas.

Прочие трубы Артикул

• Типы труб из нержавеющей стали
• Общие сведения о трубах и трубопроводах
• Принципы гибки труб
• Трубы из нержавеющей стали
• Процессы гибки труб
• Ведущие компании по гибке труб в США
• Типы фланцев
• Типы медных труб
• Общие сведения о трубной арматуре

Другие статьи о лучших продуктах

• Лучший инструмент для обжима проводов
• Лучшая коммерческая машина для производства мягкого мороженого
• Лучшие клещи для шлицевых соединений
• Лучшие циферблатные индикаторы
• Лучший точильщик ножей
• Лучшие топоры для рубки
• Лучшие газонокосилки для холмов
• Лучший титановый молоток
• Лучший внешний герметик для кирпича
• Лучший копатель отверстий для столбов / бур
• Лучший кузнечный молот
• Лучшие крючки и аксессуары для перфорированной доски
• Лучшие подъемники для Jeep Hardtop
• Лучшие верстаки для гаража
• Лучший строгальный станок Combo
• Лучший обезжириватель для тяжелого оборудования
• Лучший инструмент для резки гипсокартона
• Лучшая защита слуха с Bluetooth
• Лучшие системы наружного видеонаблюдения
• Лучшие налобные фонари
• Лучшие электрические газонокосилки
• Лучшие газонокосилки для небольших дворов
• Лучший коммерческий кухонный комбайн
• Лучшие коммерческие кухонные смесители
• Лучший 3D-принтер для архитекторов
• Лучшие ноутбуки для строительства
• Лучшие струбцины для деревообработки
• Лучшие респираторы и респираторы от пыли для деревообработки
• Лучшие перчатки для деревообработки
• Лучшие уровни для строительства
• Лучшие измерители влажности древесины
• Лучший гвоздевой пистолет для деревообработки
• Лучший угольник для деревообработки

Еще из отраслевых тенденций

Монтаж сантехники из полипропиленовых труб своими руками

Новые технологии и материалы в строительстве появляются постоянно, постепенно вытесняя традиционные материалы. Хорошим примером этого является система водоснабжения. Еще пятнадцать лет назад в большинстве случаев использовался металл – в общем, альтернативы не было. Сегодня практически повсеместно металл меняют на полимеры, так как они проще в сборке, дешевле стоят, служат столько же или даже больше. Одним из самых популярных современных материалов является пропилен. Монтаж водопровода из полипропиленовых труб хорош тем, что его можно сделать своими руками. Для этого потребуется специальный паяльник и некоторый опыт. Паяльник можно взять напрокат, а опыт — это плюс. Можно потренироваться на самых недорогих фитингах и трубах небольшой длины.

Монтаж водопровода из полипропиленовых труб можно выполнить самостоятельно

Содержание артикула

• 1 Маркировка и область применения
• 2 Особенности монтажа
• 3 Принцип подключения
• 4 Планировка системы
  • 4.1 Серийный (тройник ) подключение
  • 4.2 Параллельная (коллекторная) разводка
  • 4. 3 Подводка с сантехникой и бытовой техникой
• 5 Внутренняя или внешняя прокладка
• 6 Правила монтажа

Маркировка и область применения

Начинать монтаж водопровода из полипропиленовых труб   необходимо с выбора типа труб. Они бывают однослойными и трехслойными, отличаются толщиной стенки и, соответственно, имеют разное назначение. Для удобства ориентировки их маркируют:

• PN10 — трубы однослойные, предназначенные для холодной воды в трубопроводах низкого давления. Подходит для разводки полипропиленовой сантехники в частных домах.
• PN16 — трубы однослойные с более толстой стенкой. Их можно использовать как для транспортировки холодной воды в системах с повышенным давлением (централизованных), так и для разводки системы горячего водоснабжения. Максимально допустимая температура +50°С.
• PN20 — трубы трехслойные с армирующим слоем из стеклопластика. Их можно использовать для устройства водопровода для транспортировки горячей воды, систем низкотемпературного отопления. Максимальная температура +90°С.
• PN25 — трубы трехслойные, армированные алюминиевой фольгой. Применяются в основном для отопления, могут использоваться для горячего водоснабжения, но это экономически нецелесообразно: это самые дорогие трубы, а их качество для горячего водоснабжения избыточно.

Полипропиленовые трубы серые и белые по цвету. На качестве это никак не отражается, поэтому выбирайте исходя из своих эстетических предпочтений. Некоторые фирмы (в основном немецкие) красят свою продукцию в зеленый цвет. Если проводка скрыта – в стенах или в полу – ничего лучше не найдете, так как немцы лидеры по качеству.

Для монтажа водопровода из полипропиленовых труб также потребуются фитинги

Чтобы было легче ориентироваться в области применения, вдоль труб ППР нанесены цветные полосы. Предназначенные для холодной воды отмечены синим (голубым), для горячей воды и отопления – красным, универсальные – оранжевым. Некоторые производители приняли другую маркировку. Они маркируют продукцию для отопления и горячего водоснабжения красным цветом, а на предназначенную для холодной маркировки не наносят.

Из вышеизложенного можно сделать следующие выводы: водопровод из полипропиленовых труб лучше монтировать в квартиру от PN 16 по холодной воде и PN20 по горячему водоснабжению. В частном доме можно обойтись PN 10 для холодной воды и PN 20 для горячего водоснабжения.

Особенности монтажа

Трубы ППР однослойные PN 10 и PN 16 имеют высокий коэффициент теплового расширения: при перепаде температур в 100 °С каждый метр становится длиннее на 1,5 см. Даже с учетом того, что такая температура разница в реальной жизни недостижима, это очень большая цифра. Чтобы такое увеличение длины не разрушило водопровод, в системе предусмотрены компенсационные петли (компенсаторы).

Виды компенсаторов для полипропиленового водопровода

Если длина трубопровода небольшая и одновременно разводится холодная вода, компенсатор можно не ставить — разница в длине будет небольшой, но желательно сделать хотя бы элементарный Г-образный компенсатор на ГВС (см. рисунок).

Принцип соединения

Полипропиленовые трубы имеют массу достоинств, но одним из недостатков является то, что они не гнутся. Поэтому при монтаже водопровода из полипропиленовых труб используются фитинги для всех ответвлений и поворотов. Это специальные элементы – тройники, отводы, переходники, муфты и т.д. Также есть отводы, компенсаторы, байпасы и другие элементы системы, также изготовленные из полипропилена.

Фитинги полипропиленовые

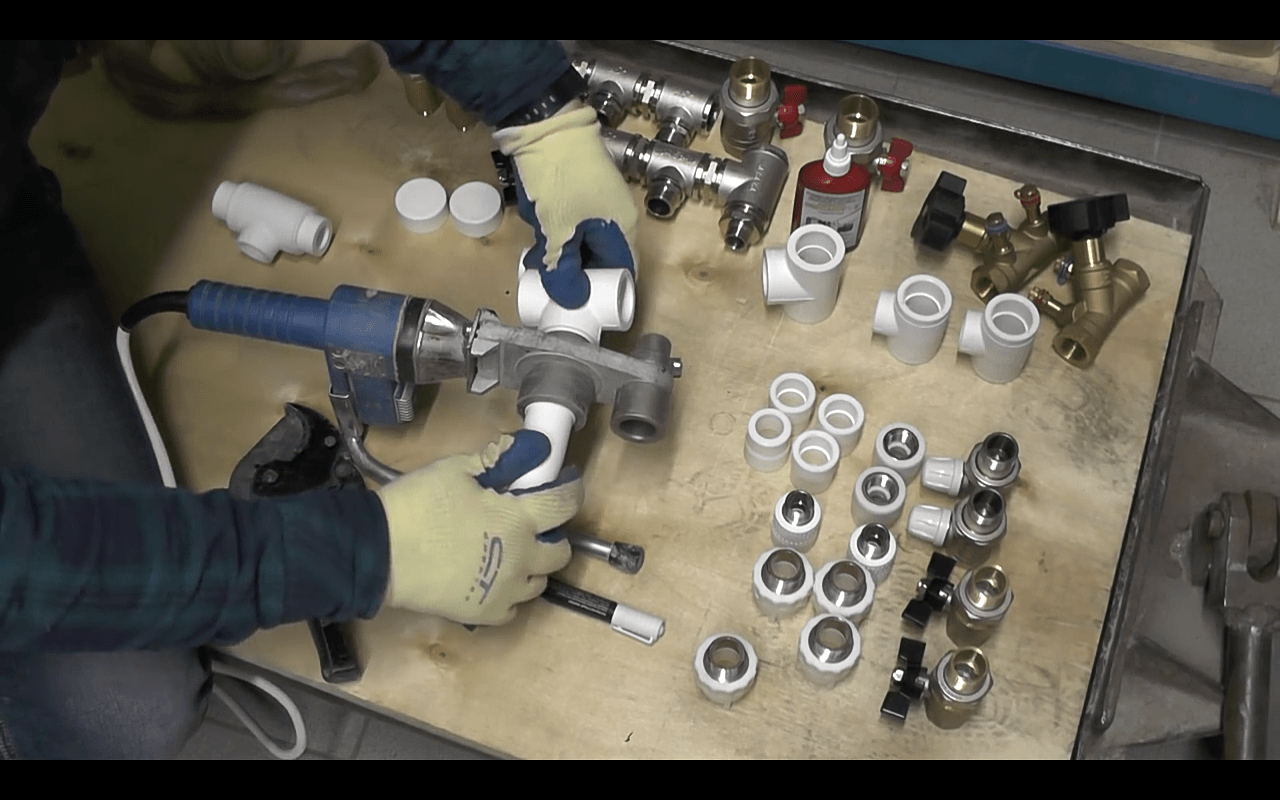

Все эти элементы соединяются с трубами методом пайки. Материал обеих соединяемых частей нагревают до расплавления, затем соединяют. В результате соединение получается монолитным, поэтому надежность полипропиленового водопровода очень высокая. Подробнее о пайке и необходимых для этого инструментах читайте здесь.

Для соединения с другими материалами (металл), для перехода на бытовую технику или сантехнику есть специальные фитинги. С одной стороны они полностью полипропиленовые, с другой имеют металлические нити. Размер резьбы и ее тип подбираются под тип подключаемого устройства.

Планирование системы

В связи с тем, что ППР трубы не гнется, при разработке схемы разводки необходимо, чтобы обходов и поворотов было как можно меньше. Ведь они все сделаны с фитингами, и имеют солидную стоимость (по сравнению с трубой). Поэтому мы стараемся оптимизировать компоновку — сделать как можно меньше поворотов, обходов и изгибов.

Последовательное (тройниковое) соединение

Монтаж водопровода из полипропиленовых труб с последовательным подключением потребителей (сантехника и бытовая техника) применяется в малых системах. Обычно они имеют 5-6 точек подключения. При такой организации водопровода от стояка отходит одна труба, она последовательно обходит все точки подключения. В случае с ППР-сантехникой все ответвления выполняются с помощью тройников, поэтому этот вид еще называют тройниковым.

Монтаж водопровода из полипропиленовых труб путем последовательного подключения потребителей

Преимущество этой системы в том, что нужно небольшое количество труб, а минус в том, что напор на каждой ветке падает. В результате при одной-двух рабочих точках разбора, третья расположена дальше от стояка, напора может просто не хватить.

Параллельная (коллекторная) разводка

Схема параллельного соединения также называется коллекторной. Это связано с тем, что после выхода из стояка устанавливается специальное устройство – коллектор. Это элемент с одним входом и несколькими выходами. Доступен в полипропиленовом и металлическом исполнении. Для водопровода больше подходят (и дешевле) полипропиленовые коллекторы.

Схема подключения такова, что от каждой ветки к каждому потребителю (иногда к небольшой группе потребителей) проводится отдельная труба.

Параллельная схема монтажа водопровода из труб ППР

Преимущество такой системы: давление во всех точках водоразбора одинаковое, недостаток в том, что требуется много труб. Еще один плюс — при выходе из строя любой ветки не работает только один потребитель. В остальном система работает нормально. Кстати, для возможности отключения отдельных устройств на выходе из коллектора ставятся краны (обычно шаровые, но если нужна возможность регулировки давления, можно поставить вентиль).

Подводка с сантехникой и бытовой техникой

В каждом из способов монтажа водопровода из полипропиленовых труб труба подходит для конкретного потребителя. Существует два способа подключения к системе: гибкий и жесткий.

Жесткие трубы более надежны: трубы и фитинги из полипропилена отличаются высокой прочностью. Кроме того, в этом случае имеется только одна нить — в точке подключения потребителя. Но этот тип вкладыша требует высокой точности исполнения: погрешность может составлять всего несколько миллиметров. Добиться этого при монтаже полипропиленового водопровода своими руками сложно, поэтому часто используют гибкие подводки. Только будьте осторожны, в некоторых случаях ее использование невозможно: подключать газовые котлы или газовые водонагреватели, подавать воду к накопительным водонагревателям, водяным полотенцесушителям рекомендуется только с использованием жесткой подводки.

Варианты жесткого вкладыша

Мягкий вкладыш, напротив, не требует высокой точности — погрешности нивелируются гибким шлангом в оплетке из нержавеющей стали или шлангом, который используется для подключения стиральной или посудомоечной машины. Трубки выводятся примерно в районе установки оборудования или подключения сантехники. Он заканчивается переходником под металл, к которому подсоединяется гибкий шланг (вторым концом он соединяется с устройством).

Гибкие шланги подключаются к переходникам

Этот вариант менее надежен, так как многое зависит от качества гибкого вкладыша. Также не самым приятным моментом является наличие двух резьбовых соединений, а это потенциальное место протечки.

Внутренняя или внешняя прокладка

Одним из преимуществ полипропиленового водопровода является то, что его можно без проблем встраивать в стены и полы. Этот материал не подвергается коррозии, не вступает в реакцию ни с какими материалами, не проводит блуждающие токи. В целом, если подключение выполнено правильно, трубы можно без проблем спрятать в стене или в полу. Вся загвоздка в том, чтобы сделать хорошую связь.

Полипропиленовая сантехника может быть скрыта в стенах или в полу

Чтобы убедиться, что собранная система не протекает, ее проверяют — проводят опрессовку избыточным давлением. Для этого есть специальные приспособления. Они соединяются, качают воду, повышают давление. Водопровод оставляют под таким давлением на несколько дней. Если течи не обнаружено, то при рабочем давлении все будет работать долго и без проблем.

Правила монтажа

Перед началом работ необходимо составить схему, отметить на ней всю необходимую арматуру и элементы системы (счетчики, фильтры, краны и др.), проставить между ними размеры участков труб. По этой схеме потом рассчитываем, что и сколько нужно.

Трубу при покупке берите с запасом (метр-два), фитинги можно брать точно по списку. Не помешает договориться о возможности возврата или обмена. Это может понадобиться, так как часто в процессе монтажа водопровода из полипропиленовых труб подкидывают некоторые неожиданности. Связаны они в основном с отсутствием опыта, а не с самим материалом и случаются довольно часто даже у мастеров.

Пластиковые зажимы одного цвета

Помимо труб и фитингов вам также понадобятся клипсы, которые крепят все к стенам. Их устанавливают на трубопровод через каждые 50 см, а также в конце каждого изгиба. Эти зажимы пластиковые, есть металлические зажимы и хомуты с резиновой прокладкой.

Для открытой прокладки труб в технических помещениях удобнее использовать скобы, для большей эстетичности — для открытой прокладки труб в ванной или на кухне — пластиковые хомуты того же цвета, что и сами трубы.

Металлические хомуты хороши в технических помещениях

Теперь немного о правилах сборки. Саму систему можно собрать сразу, нарезав отрезки трубы необходимой длины, постоянно сверяясь со схемой. Так удобнее паять. Но, при недостатке опыта, это чревато ошибками – надо точно отмерять и не забыть прибавить 15-18 миллиметров (в зависимости от диаметра труб), которые входят в штуцер.

Поэтому рациональнее начертить систему на стене, обозначить всю фурнитуру и элементы. Можно даже прикрепить их и нарисовать контуры. Это облегчит оценку самой системы и выявление недостатков и ошибок, если таковые имеются.
