Коллектор отопления из полипропилена своими руками: распределительный коллектор отопления, гребенка, сварной коллектор, как правильно собрать, производство самодельного полипропиленового коллектора

основные разновидности, установка своими руками

Когда речь идет об обустройстве автономной отопительной системы, каждый владелец здания желает найти оптимальное соотношение цены и качества. И вот одним из наиболее действенных способов повышения КПД оборудования является монтаж коллектора для отопления. Подобная установка является модернизированной заменой для традиционных агрегатов и существенно улучшает удобство использования системы.

Содержание

1. Принцип работы
2. Основные разновидности
3. Практическое применение
4. Гидравлическая стрелка
5. Солнечные коллекторные агрегаты
6. Модифицированные решения

Принцип работы

Задача распределительного коллектора отопления заключается в равномерном распределении потоков тепла, которые проникают из общей магистральной системы в батареи, по контурам, а также возвращать остывший теплоноситель обратно к котельной установке. При этом подобный прибор позволяет сделать отдельные ветки системы, независимыми друг от друга.

По конструкции коллектор представляет собой специальный промежуточный узел, который состоит из двух взаимосвязанных деталей:

1. 1. Подающая гребенка — элемент выполняет транспортировку теплоносителя и работает наподобие подающего контура.
2. 2. Контур «обратки» — предназначается для отвода остывшей жидкости к генератору тепловых потоков.

Оба компонента взаимосвязаны и зависят друг от друга. Вместе они создают коллекторную группу. Гребенки оснащены несколькими выводами для присоединения контуров, которые ведут к радиаторам отопления.

На каждом из этих выводов может присутсвовать выпускной вентиль и отсекающий или регулировочный кран. Узлы предназначаются для удобного контроля за давлением внутри каждого контура и при необходимости — для отсоединения ветки для проведения ремонтных работ или перекрывания потока теплоносителя.

Для повышения КПД оборудования и удобного контролирования всех отопительных процессов в каждой части помещения, гребенки могут использоваться в роли основы для монтажа таких элементов:

1. 1. Воздуховыпускных и водосливных клапанов.
2. 2. Расходометров.
3. 3. Счетчиков тепла.

Работают коллекторные системы по простому принципу. Подогретый теплоноситель поступает в гребенку, а внутри промежуточного сборного узла интенсивность циркуляции снижается. Обусловлено это увеличенным диаметром устройства. В результате жидкость перераспределяется между всеми контурами.

Что касается количества выводов на распределителе, то оно не ограничивается. Кроме этого, при необходимости можно оснастить систему дополнительными отводами.

Если уточнить расход теплоносителя и скорость его передвижения по контурам, можно составить расчет требуемой площади сечения. С помощью соединительных патрубков сечением меньше толщины трубы коллекторного узла вода попадает в отдельные контуры, а затем перемещается к радиаторам. Подобное распределение позволяет комплексно и равномерно прогревать каждый элемент системы.

Основные разновидности

Водяные коллекторы для отопления бывают трех разновидностей. Они отличаются конструкцией и определенными особенностями в принципе работы. Итак, в настоящее время выделяют следующие типы коллекторов: радиаторные, солнечные, а также модели с гидрострелкой. Чтобы понять, что представляет собой каждый тип, необходимо подробно рассмотреть его рабочие свойства.

Независимо от типа отопления, наличие радиаторов в системе является обязательным условием. В связи с этим радиаторные модели относятся к наиболее популярным конструкциям.

При радиаторном отоплении коллекторы фиксируются с помощью разных фиксирующих элементов. Здесь важно учитывать архитектурные и интерьерные свойства постройки.

Что касается способов подключения, то выделяют такие варианты исполнения:

1. 1. Верхнее подключение.
2. 2. Нижнее подключение.
3. 3. Монтаж в боковой части.
4. 4. Ведение по диагонали.

Самым популярным и востребованным вариантом является нижний способ. Это неудивительно, ведь такой монтаж позволяет полностью скрыть контуры под поверхностью плинтуса или пола, сохранив эстетическую привлекательность помещения.

К тому же, как утверждают теплотехники, при нижнем подключении радиаторов система частного отопления показывает все свои плюсы, становясь высокопроизводительной и эффективной. Коллекторы устанавливают на каждом этаже, как правило, в центральной его части. При этом для конструкций должен предусматриваться специальный резервуар или ниша. Возможен вариант обустройства небольшого шкафчика на стене.

Выбирая места под монтаж устройства, нужно соблюдать равномерную длину веток. Если достичь идеального равенства не удается, каждый отвод придется снабдить индивидуальным насосом для циркуляции теплоносителя.

В результате все ветки, которые подключены к распределительному узлу, превращаются в самостоятельный контур, имеющий свою запорную арматуру. Более того, усовершенствованные системы оснащены автоматизированные блоками, что существенно упрощает их эксплуатацию и обслуживание.

Практическое применение

В практическом применении коллекторные схемы активно используются для обустройства теплых полов. С помощью коллекторной разводки можно достичь равномерного распределения тепла во все кольца конструкции, что очень важно для создания комфортного микроклимата и правильного прогревания напольной конструкции.

При прокладывании системы теплых полов принято задействовать медные или пластиковые трубы. В качестве соединительных элементов используются неразъемные фитинги.

В самих отопительных кольцах фиксируются вентили, которые регулируют подачу теплоносителя и при необходимости отключают всю систему от централизованного отопления. По конструкционным особенностям коллектор для «теплых полов» является соединением нескольких трубных колец, спрятанных под покрытием. Кольцевое исполнение считается наиболее эффективным. Независимо от типа теплого пола, он должен быть оснащен циркуляционным насосом, который прячется в промежуточном коллекторном узле на входе в трубу «обратки».

Число патрубков на распределительном узле определяется количеством помещений, которые зациклены на одной гребенке. Что касается количества коллекторных групп, то оно зависит от общей длины контуров. В большинстве случаев инженеры руководствуются общим соотношением, при котором на одну группу отводят 120 метров трубопровода.

Гидравлическая стрелка

Вариант коллектора с гидравлической стрелкой по-особому актуален для обустройства максимально мощных систем отопления с большим разветвлением. Они присутствуют в многоэтажных и многоквартирных постройках с большой площадью. Наличие термогидравлического распределителя или гидрострелки позволяет обеспечить эффективную работу оборудования, а также упростить управление рабочими процессами.

На этапе монтажа связующего звена с одной стороны к нему присоединяют контур котла, а в противоположной — радиаторное отопление или систему «теплых полов». Наличие высокоэффективной гидравлической стрелки решает массу важных задач. В их числе:

1. 1. Предотвращение возможных температурных перепадов в трубах, что положительно сказывается на сроке службы и надежности работы системы.
2. 2. Сохранение постоянного объема воды в котле, а также эффективная экономия топлива и электрической энергии.
3. 3. Возможность компенсации теплоносителя при дефиците.

Соблюдение сбалансированного уровня нагрева в водяном или газовом коллекторе для отопления обусловлено наличием специального клапана, отделяющего контур от вторичной цепи. Для обеспечения нормальной работы системы, необходимо задействовать несколько циркуляционных насосов, подсоединенных к каждому контуру.

Солнечные коллекторные агрегаты

Еще один тип коллекторных установок называется солнечным. Такой вариант подходит для обустройства автономного водопровода в отдаленных от общей магистрали, регионах со стабильным уровнем солнечного излучения.

Солнечные гребенки функционируют непосредственно за счет парникового эффекта, запуская процесс преобразования солнечного света в тепловую энергию. Их конструкция имеет несколько отличий от конструкции традиционных моделей. Такие установки работают наподобие теплиц, накапливающих солнечный свет.

В отличие от обычных коллекторов, оснащенных циркуляционными насосами, в таких гребенках задействован метод естественной циркуляции, который подразумевает передвижение теплоносителя посредством конвекционных потоков. Также ей способствуют присоединенные к пластине вентиляторы.

Распределитель, поглощающий ультрафиолетовое излучение, являет собой небольшой ящик, поверхность которого покрыта черной адсорбирующей пластиной. Именно она осуществляет аккумуляцию тепла, которое передается теплоносителю. В роли последнего используется воздух или жидкость, циркулирующая по трубам.

Монтаж коллектора отопления, работающего на солнечной энергии, выполняется для различных целей. В первую очередь это необходимо для восполнения бытовых потребностей и нужд.

На рынке имеются разные варианты исполнения коллекторных систем. Особым спросом пользуются подвижные модели, которые устроены таким образом, что зеркала и другие нагревательные узлы автоматически определяют изменение положения солнца и буквально «следуют за ним», получая максимальное количество энергии.

Однако стоят такие изобретения недешево, поэтому они еще не успели обрести широкое распространение. Да и использовать солнце в качестве единственного источника энергии для отопления не совсем рентабельно, ведь даже жители южных регионов замечают нестабильность солнечной активности. Вместо этого подобные агрегаты могут стать хорошей дополнительной альтернативой газовым и твердотопливным котлам.

Модифицированные решения

Желая выполнить сборку коллектора отопления своими руками, необходимо рассмотреть существующие модификации, которые существенно отличаются от традиционных устройств своей конструкцией и другими свойствами. Ведущие бренды выпускают на рынок как связующие звенья в простом исполнении без любых дополнительных узлов, так и полноценные коллекторные блоки. Вместе с последними поставляется полный комплект вмонтированных элементов различной конфигурации.

Первый вариант включает в себя наиболее простые решения, изготовленные из латуни. Диаметр прохода ответвлений не превышает один дюйм. По бокам узла расположено два соединительных отверстия.

На коллекторе «обратки» таких устройств имеются заглушки. При желании их можно заменить дополнительными приборами.

Более сложные в плане конструкции модульные узлы оснащены шаровыми кранами. Под каждым отводом предусмотрена запорная регулировочная арматура. Кроме этого, модифицированные изделия могут оснащаться:

1. 1. Расходометрами — устройство регулирует поток теплоносителя в каждой петле.
2. 2. Термодатчиками — эти приборы следят за температурой каждого отопительного узла.
3. 3. Воздуховыпускными клапанами — устройства автоматически сливают воду.
4. 4. Электронными клапанами и смесителями — узлы направлены на поддержание установленного температурного режима.

В качестве материала изготовления задействуются разные варианты. Зачастую промежуточные коллекторы создаются из:

1. 1. Латуни — характеризуются отличным качеством исполнения и долговечностью. К тому же такие решения стоят относительно недорого.
2. 2. Из нержавеющей стали — стальные конструкции всегда характеризовались увеличенной прочностью и устойчивостью к интенсивным нагрузкам.
3. 3. Полипропиленовые — устройства из полимерных материалов стоят дешевле остальных типов. Однако в плане прочности они существенно уступают моделям из металла.

При выборе долговечного и надежного решения, есть смысл остановиться на металлических устройствах. Кроме большого срока службы, эти модели отлично выдерживают коррозийные воздействия и сохраняют свой начальный вид даже после долгой эксплуатации. К тому же их дополнительно покрывают теплоизоляционным слоем, что немаловажно для построек, расположенных в северных регионах с холодным климатом.

Распределительный коллектор отопления: для чего нужен и как изготовить

Оглавление:
Распределительный коллектор отопления: устройство и принцип работы
Два основных вида распределительных коллекторов для отопления
Как сделать коллектор отопления своими руками: нюансы технологии

С некоторыми системами отопления иногда происходят настоящие курьезы – к примеру, когда включаются теплые полы, обычные радиаторы отопления перестают работать. Такое поведение отопительных систем является явным признаком неправильной сборки – по сути, теплоносителя не хватает, чтобы обеспечить работу всего оборудования сразу. Или же просто он неправильно распределяется – именно это и стало первопричиной появления в системах отопления такого элемента, как распределительный коллектор отопления, о котором и пойдет речь в этой статье. Вместе с сайтом stroisovety.org мы подробно разберемся с этим изделием – изучим его вдоль и поперек, а также рассмотрим возможность самостоятельного изготовления.

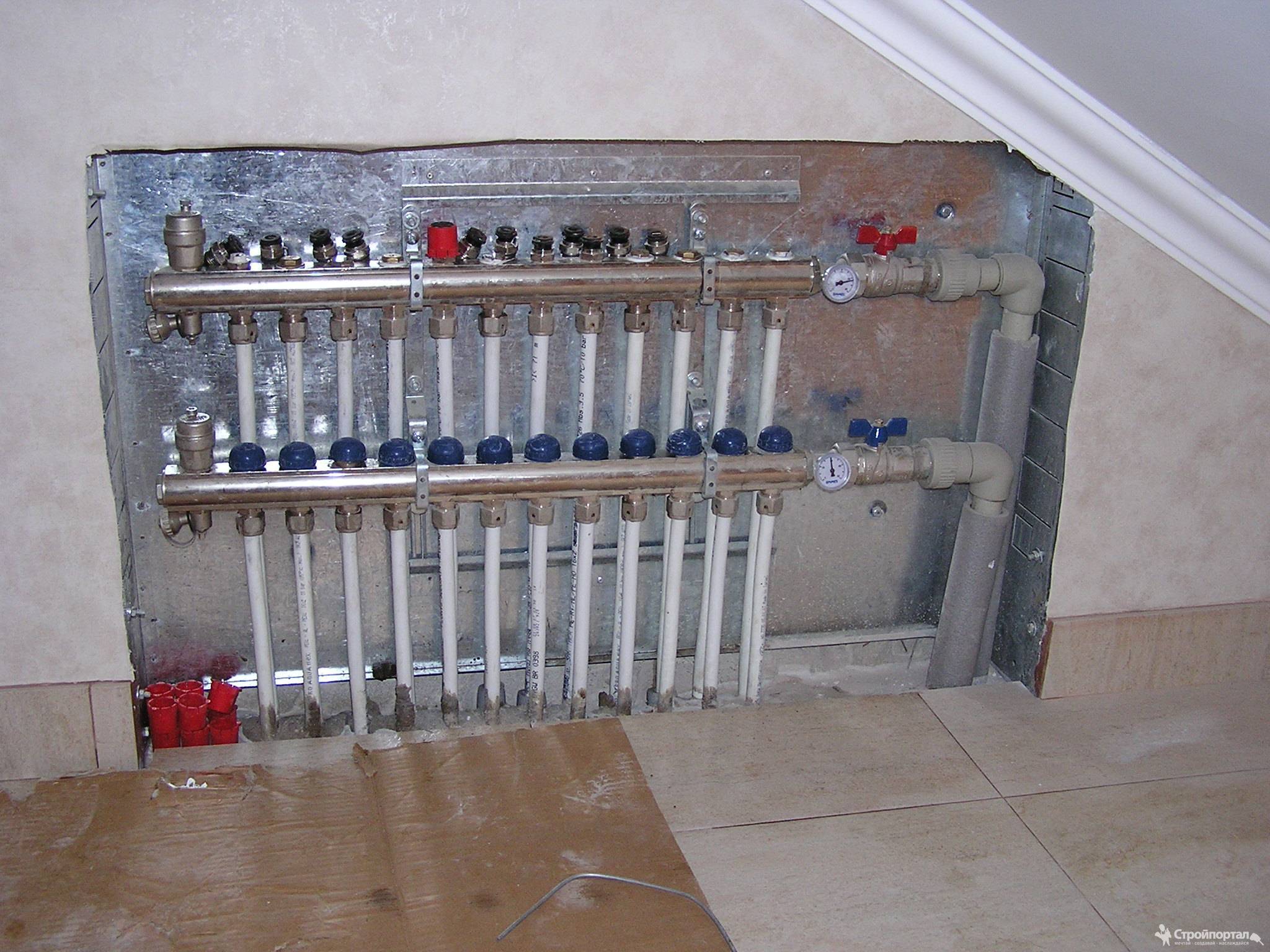

Распределительный коллектор отопления фото

Распределительный коллектор отопления: устройство и принцип работы

Первое, что следует понять, подходя к изучению коллектора системы отопления, это то, что именно представляет собой данное устройство – по сути, это емкость для сбора теплоносителя, так сказать, в единый кулак, т.е. сосуд для кратковременного хранения и накопления жидкости перед ее выбросом в системы трубопроводов. Чтобы проще было понять суть этого устройства, представьте себе бочку, вода из которой вытекает не через одно отверстие, а через десяток – наблюдая за этими струями, можно заметить, что из них всех вода льется с одинаковым напором. Вот это и есть распределительный коллектор, в котором роль трубопроводов играют дырки – именно такое многократное различие в проходной способности отверстий и самого резервуара обеспечивает равномерное распределение жидкости по всем отверстиям одновременно.

Естественно, это только основной принцип, который заложен в работу современной распределительной гребенки для системы отопления – реальное устройство полностью собранного агрегата намного сложнее и включает в себя не только емкость с врезанными в нее патрубками. Полностью собранная и готовая к работе гребенка дополнительно оборудуется кранами, насосами, термометрами, манометрами и устройствами сброса воздуха, которые в своей совокупности позволяют осуществлять полноценный контроль над движением теплоносителя. Возможности этого устройства позволяют не только равномерно распределять теплоноситель, гребенка отлично справляется и с обратной задачей. Коллектор может перераспределять жидкость, подавая ее больше в одно крыло и меньше в другое – в общем, это полноценный агрегат, призванный обеспечивать необходимые режимы работы обширной системы отопления.

Коллектор отопления для монтажа котельной фото

Два основных вида распределительных коллекторов для отопления

В современных отопительных системах применяется два вида распределительных коллекторов – они отличаются как своим устройством, так и габаритами. Рассмотрим несколько подробней два этих узла:

1. Коллектор отопления для котельной. Это довольно большой распределительный узел (как правило, изготавливается из трубы диаметром 100мм) – он состоит из двух распределительных гребенок, одна из которых отвечает за подачу теплоносителя в разные крылья отопительной системы, а вторая за сбор охлажденной жидкости из этих же крыльев. Падающая гребенка коллектора оборудуется кранами и циркуляционными насосами, а принимающая холодный теплоноситель гребенка – в основном только отсекающими кранами. Коллектор отопления для монтажа котельной в обязательном порядке оборудуется датчиками давления и температуры. Мало того, практически всегда неотъемлемой составляющей подобных узлов является так называемая гидрострелка, в задачи которой входит поддержание оптимальной разницы температур между подачей и обраткой. Эта разница обеспечивает оптимальный режим работы котла.

   Коллекторы для котельной фото

2. Локальная распределительная гребенка для системы отопления – ее основное отличие от центрального коллектора заключается не только в миниатюрных размерах, но и в немного ином принципе работы. В общем, в ней происходит то же самое, что и в большом коллекторе, только немного иначе – если в первом случае получается полная замена охлажденного теплоносителя новой нагретой жидкостью, то во втором случае жидкость просто разбавляется горячей и отправляется назад в систему. Такой немного видоизмененный принцип работы позволяет увеличить эффективность работы системы и снизить затраты энергоресурсов, потребляемых котлом. Роль гидрострелки в таких коллекторах, как правило, играет дополнительный циркуляционный насос – он гоняет локальный теплоноситель по кругу, который обслуживает и при необходимости (за счет разницы температуры воды) захватывает дополнительную порцию горячей жидкости и одновременно выбрасывает в магистральную систему охлажденную воду. Именно такой принцип работы позволяет брать дозированное количество теплоносителя на ту или иную ветку системы. Во всем остальном такие коллекторы полностью идентичны котельным гребенкам. Как правило, их используют для устройства водяных теплых полов или подключения большого количества радиаторов в одном помещении.

   Распределительная гребенка системы отопления фото

В принципе, эти два узла можно назвать практически идентичными, если бы не одно «но» – только при их совместном использовании можно добиться высокой эффективности работы отопительной системы в целом.

Как сделать коллектор отопления своими руками: нюансы технологии

Подходя к вопросу самостоятельного изготовления распределительного коллектора для отопления, сразу хочу отметить, что и тот и другой узел можно свободно приобрести в любом специализированном магазине – причем сделать это можно как комплексно, так и по отдельности (в смысле, купить каждый элемент отдельно). В последнем случае коллектор обходится дешевле, но от вас потребуется правильно его собрать. Чтобы еще больше уменьшить стоимость этих узлов отопления, их можно изготовить самостоятельно, и делается это не так сложно, как может показаться на первый взгляд. Также сразу хочу отметить и тот факт, что оба эти узла изготавливаются из различных материалов – коллектор для котельной, в силу своей близости к нагревателю теплоносителя, должен выдерживать очень высокие температуры, в связи с чем для его изготовления используется исключительно металл. В отличие от него, локальную распределительную гребенку можно изготовить из трубы любого вида, в том числе и из полипропилена. Рассмотрим немного подробнее технологию их изготовления.

1. Коллектор для котельной – без электросварки здесь не обойтись, даже несмотря на всю простоту его сборки. Изготавливается распределительный коллектор в три этапа – сначала делается гидрострелка (по сути, это кусок заглушенной с двух сторон трубы и оборудованный четырьмя патрубками, два из которых нужны для ее подсоединения к котлу, а два других для подключения к ней распределительных гребенок). Потом по очереди, одна за другой, изготавливаются падающая и обратная гребенки – по своей конструкции они полностью идентичны и могут отличаться разве что направлением выводов. Если все они будут смотреть вверх, то располагать их нужно в шахматном порядке, т.е. на одной из гребенок патрубки должны быть сдвинуты относительно патрубков второго коллектора. Так будет удобнее монтировать трубы. И на третьем этапе коллектор оборудуется всем необходимым – это краны, насосы, сброс воздуха, а также датчики температуры и давления.
2. Локальный распределительный коллектор изготавливается практически точно так же, как и гребенка для котельной, за исключением того, что его можно просто спаять из полипропиленовой трубы или скрутить из металлопластика. Лучше, конечно, спаять – так будет надежнее. Здесь есть одно «но» – оно касается коллектора из полипропилена. За счет дороговизны резьбовых концевиков он обойдется практически столько же, сколько и магазинный. Так что здесь следует подумать, нужны ли вам лишние хлопоты или быть может проще купить готовый коллектор?

   Как сделать коллектор отопления своими руками

В принципе, это все, что можно сказать по поводу самостоятельного изготовления распределительной гребенки. По большому счету, человеку, не понаслышке знакомому с выполнением сантехнических работ, изготовить подобный узел не составит никакого труда – особенно если перед глазами будет лежать хотя бы его рисунок.

И в заключение добавлю только одно – просто так, без соответствующих расчетов, изготовить распределительный коллектор отопления будет неправильно. Даже в магазинах они продаются в разных размерах, и здесь нужен четкий расчет. В принципе, небольшой запас мощности, конечно, не повредит, но если будет перебор или, чего хуже, недобор, то система отопления значительно потеряет в своей эффективности.

Автор статьи Александр Куликов

расчет, монтаж, устройство, принцип действия

Применение магистральной разводки труб в системе отопления актуально только для коротких магистралей. Если схема рассчитана на большой дом, рекомендуется использовать коллекторную систему подачи теплоносителя. Основной ее элемент – распределительная гребенка для отопления: монтаж, расчет, устройство, принцип работы необходимо изучить перед монтажом.

Содержимое

1. Назначение коллектора
2. Установка гребенки в систему отопления и ее расчет
3. Распределительная гребенка для отопления своими руками
4. Дополнительное оборудование
5. Клапаны регулирующие
6. Расходомеры

Назначение коллектора

Конструкция гребенки

Что такое поли пропилен или стальной нагревательный гребень для? Его основная задача – обеспечить равномерную циркуляцию горячей воды по отдельным контурам. Является основным элементом распределительного узла, устанавливается сразу после котла и перед группой безопасности.

Представляет собой трубу с несколькими насадками, расположенными на ее поверхности. Теплоноситель, поступающий во входной канал, распределяется по контурам отопления. Таким же образом охлажденная вода возвращается в котел. Для практической реализации этой схемы необходимо установить коллектор отопления на входной и обратный патрубок. В итоге это приведет к улучшению следующих параметров системы:

• Нормализация давления, улучшение циркуляции теплоносителя;
• Установив запорную арматуру на входной и выходной коллекторы, можно регулировать количество горячей воды в каждом контуре. Это приведет к снижению затрат на электроэнергию;
• При выходе из строя радиаторов или других нагревательных элементов ремонт можно производить без полной остановки котла. Для этого достаточно отключить нужную цепь.

Применяя такой принцип работы отопительной гребенки, можно оптимизировать тепловой режим системы, а также задать необходимый уровень температуры в каждом помещении отдельно.

Установка гребенки нецелесообразна в домах большой площади до 100 м². Для них оптимальным вариантом является двухтрубная или однотрубная система отопления.

Монтаж гребенки в системе отопления и ее расчет

Гребенка в системе теплого пола

Место установки распределительного коллектора в системе отопления зависит от его назначения. Чаще всего его используют для организации многоконтурного теплоснабжения. Однако помимо этого он является обязательным элементом водяного теплого пола.

Прежде чем приступить к установке, следует рассчитать коллектор отопления. Основная задача этого процесса – равномерно распределить давление по контурам отопления. Если система представляет собой сложную цепь автомобильных дорог, рекомендуется произвести расчет с помощью специальных программ. Для простой системы с количеством контуров до 5 можно применить принцип равных секций.

N0 = N1 + N2 + N3 + N4

Где N0 — диаметр коллектора, N1 , N2 , N3 , N4 — сечение его выходных патрубков.

Такая же схема расчета используется при изготовлении гребенки отопления своими руками. Важно, чтобы размеры впускного и выпускного коллекторов совпадали. Примечательно, что стандартное устройство нагревательной гребенки не предъявляет требований к ее форме. Те. он может быть круглым или квадратным. Основные принципы монтажа коллекторного отопления следующие:

• Для улучшения циркуляции рекомендуется устанавливать насосы на каждый контур. При этом распределительный коллектор системы отопления не должен обеспечивать синхронизацию насосов;
• При размещении агрегата в котельной установка защитного кожуха необязательна. Исключением является установка полипропиленовой нагревательной гребенки в системе теплого пола;
• Для регулировки объема теплоносителя необходимо установить на каждый входной и выходной патрубки регулирующую арматуру — клапаны входные и балансировочные расходомеры;
• При планировании монтажа коллектора отопления необходимо предусмотреть наличие группы безопасности на распределительном узле.

Пример схемы установки отопительной гребенки

Следует помнить, что это лишь общие рекомендации, которые могут быть изменены и дополнены в зависимости от конкретных параметров системы отопления.

Помимо этих правил, специалисты советуют учитывать разницу в длине контуров при расчете гребенки отопления. Схему рекомендуется составлять так, чтобы их длина была примерно равна.

Для снижения энергопотребления в нагревательный гребенчатый прибор можно установить смесительный узел, что, в свою очередь, снизит расходы на отопление.

Распределительная гребенка для отопления своими руками

Коллектор стальной сварной

Учитывая дороговизну коллекторов, остается вопрос — как сделать гребенку для отопления своими руками. Зная принцип работы коллектора, может показаться, что изготовить его не составит труда – основная проблема возникает при подборе комплектующих. Одними из лучших материалов являются квадратные и круглые стальные трубы. Однако не всегда с ними можно работать в домашних условиях — для этого нужен сварочный аппарат.

Альтернативный способ – изготовление коллектора для систем отопления из полипропиленовых труб. Для этого потребуются тройники и сварочный инструмент для их стыковки. Рекомендуется выбирать наибольший диаметр подводящих труб с учетом принципа расчета коллектора отопления. Те. при диаметре труб в контурах 20 мм этот же параметр для основного корпуса коллектора должен быть как минимум в 3 раза больше.

Чтобы сделать нагревательную гребенку своими руками, вам потребуется выполнить следующие действия:

1. Измерьте расстояние между входным и выходным патрубками контуров.
2. Размер корпуса коллектора должен быть на 10-15 см больше измеренного расстояния.
3. Отрежьте трубу по полученным размерам и установите на нее патрубки для подключения контуров.
4. Проверить герметичность получившейся конструкции.

Гребенка полипропиленовая

Следует отметить, что перед изготовлением гребенки для отопления необходимо проверить возможность ее установки под конкретную систему. Проблема может заключаться в тепловом режиме – полипропиленовые соединительные фитинги не имеют армирования. Поэтому при превышении температуры возможна их частичная разгерметизация.

Важно, чтобы пропускная способность конструкции была не меньше, чем у трубы, идущей от котла.

Альтернативой самостоятельному изготовлению весла может стать покупка готового корпуса. Его стоимость зависит от количества подводящих патрубков и может варьироваться от 1400 до 1950 рублей.

Дополнительное оборудование

После изготовления отопительной гребенки своими руками утомительно продумывать установку дополнительных элементов. Они необходимы для регулирования потока жидкости по контурам системы.

Клапаны регулирующие

Термостаты

Это механический или автоматический запорный клапан, ограничивающий поступление теплоносителя через определенный патрубок распределительного коллектора в системе отопления.

Самый простой вариант — установить вентиль и постоянно регулировать расход горячей воды в ручном режиме. Это будет неудобно, к тому же не защитит систему от перегрева. В малом контуре лучше всего установить механические термостаты, меняющие положение ограничительного стержня в зависимости от температуры теплоносителя.

Более дорогой вариант регулирующего устройства — сервоприводы. Они монтируются на запорную арматуру и могут быть подключены к внешним датчикам температуры или программатору. Несмотря на высокую стоимость, их наличие в устройстве нагревательной гребенки приведет к практически полной автоматизации изменения теплового режима системы по ее контурам.

Расходомеры

Гребенка с расходомерами

Монтируются на коллекторе обратки и необходимы для ограничения расхода воды из конкретного отопительного контура.

В отличие от термостата расход воды измеряется не в зависимости от температуры, а от заданных параметров. С помощью поворотного механизма регулируется номинальный объем в обратном трубопроводе, а значение объема воды выводится на стеклянную колбу.

Смесительный узел

Дополнительным, но не обязательным элементом при изготовлении коллектора отопления является смесительный узел. Он соединяет трубы подачи и обратки отопления, а также устанавливается двух- или трехходовой клапан для регулирования процентного соотношения горячей и холодной воды. Управляется сервопривод, получающий сигналы от датчика температуры. Если степень нагрева теплоносителя высокая, увеличивается расход охлажденной воды.

Для улучшения работы коллектора распределителя рекомендуется установить гидравлическую стрелку. Это справедливо для систем с несколькими коллекторами.

На видео показан пример изготовления стальной нагревательной гребенки:

Выбор коллектора лучистого тепла

Коллектор лучистого тепла

Как работает коллектор лучистого тепла?

Коллекторы (также известные как коллектор лучистого тепла) используются для распределения и сбора воды, циркулирующей в системе лучистого отопления. Коллекторы лучистого тепла PEX имеют двойную структуру: коллектор подачи и коллектор возврата. Подающий коллектор служит входным коллектором, распределяющим горячую воду от котла к его различным выходам. Эти выходы подключены к различным петлям PEX, доставляющим горячую воду к компоновке трубок PEX. Когда горячая вода циркулирует по компоновке PEX в полу и остывает, она возвращается обратно в обратный коллектор. Обратный коллектор служит коллектором и направляет холодную воду к источнику тепла.

Мы классифицируем коллекторы лучистого тепла по количеству выходов на конструкции. Обычно коллекторы имеют от 2 до 12 пар выпускных отверстий. Иногда мы называем выходы портами, ответвлениями или петлями. Контур представляет собой циркуляционный контур PEX, относящийся к закрытой схеме PEX, соединяющейся с портами коллектора подачи и возврата.

Зона состоит из одного или нескольких контуров. Схема зоны PEX обычно относится к одной области или пространству, которым можно управлять с помощью независимого термостата.

Коллектор Ecosolaris

Компоненты, связанные с коллекторами лучистого тепла.

Коллекторы поставляются с набором компонентов, обеспечивающих правильную работу и надежность. Рассмотрим этот список:

Расходомеры

Имеются приборы-счетчики-шкафы, позволяющие контролировать объем воды, протекающей через выходы радиационного коллектора. Расходомеры используются для балансировки расхода воды в различных контурах. Видимая часть расходомера представляет собой градуированный цилиндр из инженерного пластика. Вы увидите расходомер на каждом порту коллектора. Внутри цилиндра поплавок указывает скорость потока воды в определенной петле PEX, соединенной с портом коллектора. Расход воды измеряется в галлонах в минуту (GPM). Хотя это и не обязательно, коллектор без расходомеров очень затрудняет балансировку расхода воды в различных контурах системы.

Балансировочные клапаны

Эти клапаны позволяют вручную регулировать поток воды внутри коллектора. Каждый выпуск коллектора имеет собственный клапан, позволяющий увеличивать или уменьшать поток через контур. Эти регулировки выполняются для регулировки потока горячей воды в отдельных контурах, что, в свою очередь, влияет на температуру в этой конкретной зоне. Эти регулировки выходов влияют на весь тепловой поток коллектора и его распределение, изменяя распределение тепла во всех контурах.

Вентиляционные отверстия

Вентиляционные отверстия используются для удаления воздуха, скопившегося внутри контуров. Этот компонент необходим для коллекторов лучистого отопления. Большинство современных коллекторов имеют автоматические воздухоотводчики. Вентиляционные отверстия будут автоматически стравливать воздух по мере его накопления. В стандартной конфигурации коллектор должен располагаться выше контуров PEX. Воздух будет скапливаться под действием силы тяжести в коллекторе и станет доступным для стравливания. Если такая конфигурация невозможна и коллектор расположен ниже контуров PEX, требуются другие типы механизмов продувки. Рекомендуется иметь пару вентиляционных отверстий, по одному на каждом коллекторе. Это позволяет получить более гибкий блок с точки зрения установки.

Запорные шаровые краны

Эти клапаны используются для перекрытия циркуляции воды в подающей и обратной линиях. Используются стандартные шаровые краны (красный и синий) с поворотной рукояткой. Стандартный шаровой кран имеет один конец с штуцерным соединением для присоединения к коллектору. Другой конец представляет собой 1-дюймовый вход NTP с внутренней резьбой.

Дренажные клапаны

Дренажные клапаны используются для слива системы лучистого отопления во время планового технического обслуживания.
