Как сделать сабвуфер своими руками

Содержание

Короб – это одна из важнейших функциональных частей низкочастотного динамика. Без этого незаменимого элемента конструкции сабвуфер попросту будет гонять воздух, понижая процент текущего коэффициента полезного действия. Кроме того, короб помогает аккуратно спрятать полезную часть аудиосистемы, без каких-либо жертв ее общему дизайну.

Смысл правильного расчета такого изделия заключается в необходимости проектировки оформления динамиков, которое впоследствии будет устраивать вас не только музыкальными качествами полученной системы, но и внешним видом. В данном руководстве собраны все полезные советы и подробные рекомендации, отвечающие на вопрос о том, как сделать сабвуфер своими руками.

Разновидности коробов

Согласно конструкционным особенностям, акустическое оформление подразделяется на несколько основных видов:

1. Закрытое.
2. Фазоинвертор.
3. Полосовой громкоговоритель.

Закрытый короб – это самый популярный вариант оформления сабвуфера. Большинство владельцев аудиосистем отдает предпочтение данному виду вследствие простоты подобных изделий. Звуковые колебания, возникающие в замкнутой конструкции, изолируются от окружающей среды, а затухающая частота гасится об стенки, создавая объемный эффект. Основной недостаток закрытых коробов проявляется из-за фактора распределения энергии: усилия, воздействующие на внутреннюю часть системы оформления, способствуют теплоотдаче, негативным образом сказывающейся на качественных параметрах динамика.

Инструменты и материалы

Перед началом работ по изготовлению короба для сабвуфера своими руками следует определиться с набором используемых инструментов и материалов. Также нужно выполнить определенные расчеты, нарисовать чертежи, а также сформировать собственное пошаговое руководство, в обязательном порядке следуя ему в дальнейшем.

Для изготовления системы оформления для низкочастотного динамика можно использовать различные виды материалов. Изделия, созданные руками народных умельцев, как правило, выполнены из фанеры, ДСП или МДФ. На более профессиональном рынке пользуются спросом короба из прозрачного пластика или стекла, которые позволяют придать современный вид готовой конструкции. Однако аудиосистемы, заключенные в древесину, помимо достойного внешнего вида получают существенные бонусы к качественным характеристикам звучания. Перед началом работ важно определиться с местом, на котором будет установлен самодельный ящик.

В нашем случае процедура изготовления короба для сабвуфера своими руками потребует следующие инструменты и материалы:

• Динамик 10 на 12;
• Защитные решетки и розетки;
• Набор кабелей;
• Многослойная фанера толщиной 20мм;
• Лист ДВП;
• Эпоксидный клей;
• Кисточка;
• Стеклоткань;
• Строительный или обычный скотч;
• Шурупы по дереву;
• Ручная дрель;
• Лобзик.

Весь набор можно приобрести в крупном строительном магазине – буквально за один заход.

Как сделать короб для сабвуфера

Несмотря на кажущуюся сложность, работа по изготовлению короба для сабвуфера – это достаточно простое занятие, справиться с которым сможет даже человек без каких-либо специфических навыков.

Перед началом изготовления оформления для низкочастотного динамика нужно найти и приготовить все необходимые материалы, инструменты и чертежи. Следуя всем рекомендациям и советам, вы без проблем справитесь с поставленной задачей.

Как рассчитать короб

Расчет короба для сабвуфера следует производить при помощи специализированного программного обеспечения. К числу подобных расчетных калькуляторов, подходящих для выполнения данной задачи, относятся пакеты WinISD или JBLSpeakershop.

Осуществив установку и запуск программы, вы увидите несколько полей для внесения информации. В пустые строчки необходимо вставить исходные данные – на их основе калькулятор посчитает все необходимые величины. Расчет корпуса сабвуфера – это очень важный этап, от качества которого зависит вся последующая работа.

Как собрать

Процедура по изготовлению короба для низкочастотной колонки подразделяется на несколько этапов. С каждым из них следует внимательно ознакомиться до начала работ: таким образом, вы избавите себя от каких-либо ошибок или непредвиденных обстоятельств.

• Поверхности, в сторону которых будет смотреть головка, следует сделать двойными, используя несколько листов материала. В первом листе следует проделать небольшое отверстие, утопив головку внутрь конструкции;
• Для того чтобы склеить листы между собой, нужно использовать эпоксидный клей и шурупы. Крепежные детали следует размещать через каждые два-три сантиметра плоскости изделия;
• Соединение стенок с основанием ящика производится при помощи мебельных шурупов. Их присутствие делает конструкцию намного прочнее;
• Трехсторонняя рейка, расположенная во внутренней части корпуса, в обязательном порядке проклеивается по всем углам. Таким образом, мы повышаем прочность конструкции и предупреждаем появление деформированных участков.

Чертежи

Схема конструкции внешнего ящика для низкочастотного динамика – это удобный информативный лист, упрощающий процесс сборки изделия. Так как в нашем случае рассматривается процедура по созданию короба для сабвуфера на 12 дюймов, оптимальный объем заготовки должен варьироваться в промежутке от 40 до 50 литров. Создание чертежа производится по следующим размерам:

• Ширина – 700мм;
• Высота – 450мм;
• Глубина – 260мм;
• Передняя и задняя панели – 700/450мм;
• Левая и правая панели – 450/260мм;
• Верхняя и нижняя панели – 750/260мм.

Согласно указанным размерностям можно нарисовать конструктивный чертеж, при помощи которого можно будет собрать готовое изделие.

Как подобрать динамики

После завершения работ по сборке корпуса, следует озаботиться выбором и монтажом громкоговорителей. Включаемые в аудиосистему колонки должны обладать отличными характеристиками в плане воспроизведения низкочастотных волн посредством преобразования электрического импульса в воздушные колебания. Качество работы динамика зависит от нескольких количественных показателей, точные величины которых можно посмотреть в эксплуатационных документах на устройство:

• Частота резонанса;
• Добротность;
• Эквивалентный объем.

Хорошие модели акустических громкоговорителей обладают резонансной частотой в 20-50Гц. Добротность – это показатель, свидетельствующий о том, насколько качественно гасятся резонансные колебания диафрагменного элемента. Эквивалентный объем – объем воздуха внутри конструкции, не зависящий от общих габаритов динамика. Выбирая колонку, старайтесь подобрать устройство с высокими характеристиками.

Как установить

Процедура монтажа низкочастотного динамика – это чрезвычайно простая работа, выполнить которую сможет даже человек, не обладающий профессиональными познаниями в соответствующей области. В качестве основного места установки аудиосистемы можно выбрать:

• Внутреннюю обшивку автомобиля;

• Плоскость пола багажного отсека;

• Отдельное место, габариты которого соответствуют размерам системы;
• Сабвуфер, не обладающий внушительными размерами, может размещаться под сиденьями автомобиля.

Внутренняя отделка

По окончании сборки, следует озаботиться защитным покрытием корпуса, и внутренних частей изделия:

• Внешние плоскости покрываются лаковой пропиткой;
• Внутренние части конструкции нужно проклеить противовибрационным материалом;
• Стыки и места креплений плоскостей повторно проклеиваются или пропитываются каким-либо прочным составом с особым вниманием.

Профессионалы по сборке коробов используют большее количество противовибрационного материала, покрывая им не только внутренние, но и внешние части изделия. Таким образом, низкие частоты начинают звучать намного лучше.

Оформление

Внешний вид вновь собранного короба должен обладать сходством с общим интерьером автомобиля. Изделия из пластика или стекла практически не нуждаются в доработке, так как подобные материалы хорошо сочетаются со стилем современных транспортных средств. Деревянные конструкции – намного более заметные и выделяющиеся элементы, которые следует в обязательном порядке привести в достойный вид. Сделать это можно посредством обычной краски, ткани или противовибрационного материала.

Покрыв такими составами внешние плоскости короба, вы получите хорошо смотрящееся на своем месте устройство.

Самостоятельный ремонт

Базовый ремонт аудиосистемы, установленной в транспортном средстве, может производиться даже человеком, не обладающим какими-либо внушительными знаниями из соответствующей области. Существует несколько типов поломок, вследствие которых сабвуфер вдруг перестает работать:

• Механические повреждения конструкции;
• Выгорание головки вследствие попадания недопустимой частоты;
• Поломка диффузора;
• Поломка колонок.

Ремонт громкоговорителя – это простейшая задача, не требующая особых навыков или умений. На начальном этапе выполнения ремонтных работ следует отсоединить катушку, соблюдая особую аккуратность. После демонтажа катушки, размотайте витки старой проволоки, сосчитав их количество. Затем следует замерить диаметр провода с помощью микрометра или штангенциркуля. Выполнить перемотку катушки можно посредством обычных полосок тонкой бумаги – вставляйте их по кругу в местах монтажа устройства. Таким образом, вы обеспечите равномерный зазор.

Тематическое видео

Процедура самостоятельной сборки короба для сабвуфера подробнейшим образом рассматривается в данном видеоролике. Мастер своего дела на примере показывает все этапы выполнения работ, а также указывает на возможные ошибки.

Короб для сабвуфера своими руками ⋆ Doctor BASS

Как правильно сделать короб для сабвуфера

Подготовка

Давайте разберемся как сделать корпус для сабвуфера! Для того, чтобы сделать сабвуфер своими руками вам понадобятся:

• Чертеж;
• Материалы: фанера или МДФ, клей, саморезы, клемник, провод для подключения;
• Инструменты — лобзик, шуруповерт, карандаш, шаблон для посадочного отверстия или циркуль.

Чертеж

Имея на руках параметры корпуса для саба (объем, площадь и длина порта), можно сделать чертеж самостоятельно, воспользовавшись специальными программами (на мой взгляд SketchUp от Google самая удобная для этого). Но если короб делается для себя, то нет смысла тратить время на изучение софта и сделать все по старинке — от руки.

Если вы не умеете рассчитывать корпус, то читайте материал «Как рассчитать корпус для сабвуфера». Так же можно заказать платный расчет в интернете, как правило, к нему прилагается понятный чертеж для изготовления.

Пример чертежа корпуса с фазоинвертором (ФИ)

Материалы и крепеж

Материал корпуса

Для того что бы сделать короб для сабвуфера нужен материал, который должен как  можно меньше вибрировать. Из опыта — лучше всего использовать МДФ (не крашеный, не ламинированный и т.п.)

МДФ (MDF — Medium Density Fibreboard). По русски — древесноволокнистая плита средней плотности.

МДФ легко обрабатывается, имеет хорошую плотность, благодаря структуре не имеет резонансов и не расслаивается — бас в таком коробе мягкий и плотный. МДФ стоит дороже фанеры, «боится» влаги.

Фанера — самый распространенный вариант, стоит дешевле МДФ.

Не используйте для изготовления короба для сабвуфера ДСП и старую мебель. Корпус из фанеры или МДФ всегда будет звучать лучше.

При достаточной толщине стенок не нужно обклеивать корпус изнутри виброизоляцией и т.п.!

Не используйте материал тоньше 18 мм. и чем больше объем вашего корпуса тем толще должны быть стенки.

Во многих крупных магазинах, продающих листовой материал есть услуга  распила по вашим размерам, там на станке для вас нарежут идеальные детали, останется только собрать корпус.

Крепеж

Для крепления лучше всего использовать желтые саморезы длиной, минимум в 2 раза превышающей толщину стенки. У  черных часто отламываются головки, они тоньше и не такие прочные. Продвинутое решение — мебельные болты, но если это ваш первый саб, то проще будет с саморезами.

Желтые саморезы, черные саморезы, мебельные болты.

Закладные гайки для крепления сабвуфера к корпусу — это круто! Саб можно закрепить и на саморезы, но с болтами в закладных  динамик притягивается максимально сильно, а так же в случае необходимости без повреждений снимается и устанавливается сколько угодно раз. А отполированные болты под шестигранник выглядят очень здорово.

Болт с закладной гайкой

Клей

Если вы пилите стенки лобзиком или ручной циркуляркой, то клей будет дополнительно выполнять роль герметика между неровными краями. Самый лучший, при этом простой и доступный вариант это клей ПВА, в случае если нужно заполнить какое-то увеличенное пространство, неровность или щель, то смешайте его с мелкими опилками это станет отличной «замазкой».  Если вы распускали материал на станке и края стенок корпуса идеальны, то клей наносите очень тонким слоем, но все равно не забудьте промазать стыки изнутри.

Жидкие гвозди так же можно использовать, но это будет дороже и в большинстве случаев неоправданно, но если у вас вдруг завалялся лишний тюбик, то никаких проблем. А вот именно герметик использовать не стоит, он хоть и заполнит щели, но жесткость корпуса от этого пострадает.

Клеммник

Вывести провода можно и напрямую, но лучше  сделать короб для сабвуфера с клеммником.

Клеммник для корпуса

Используйте варианты с резьбой — они надежнее, либо выбирайте с достаточно мощными пружинами. Устанавливая клеммник (терминал) для подключения сабвуфера не забудьте проклеить по периметру место соединения с корпусом. Для круглых посадочных мест удобно прорезать отверстие с помощью насадки.

Насадка для круглых отверстий

Провода

Вам понадобится отрезок провода для соединения катушки саба с выводным клеммником. Берите любой медный провод не тоньше 4 мм. в большинстве случаев этого будет достаточно.

Инструменты

Вам понадобятся:

• Циркулярная пила — для распила материала, она может быть и ручной и стационарной, все зависит от ваших  возможностей. Лобзиком лучше не распиливать, слишком не ровными будут края, даже если крепить направляющую планку, так как пилка все равно может гулять.

Ручная циркулярка

• Лобзик — для выпиливания отверстия под динамик и под клеммник, так же это может быть фрезер, с его помощью отверстия  получатся ровными и аккуратными. Для выпиливания стенки под круглый клеммник можно воспользоваться насадкой — пилой. Правильно подбирайте пилку для лобзика в соответствии с выполняемой работой.
• Шуруповерт — для закручивания саморезов и сверления отверстий.

Распил деталей

Итак, вы определились с формой для сабового короба и у вас есть чертеж.

Разметьте лист по деталям и распилите по нанесенным размерам.  Используйте диск большим количеством зубьев, чем меньше размер зуба у диска для циркулярной пилы, тем меньше получится сколов, и их размер будет незначительным.

Если вы пользуетесь ручной циркуляркой, а рука у вас не набита, лучше использовать направляющую, что бы случайно не «завалить» рез.

Выполнять эту работу лучше вдвоем, так как одному ворочать большие листы и держать их во время работы достаточно не удобно.

Ниже хорошее видео от Rockford Fosgate, правда на английском, но тут все понятно без перевода — выбор формы корпуса, разлиновка деталей, распил.

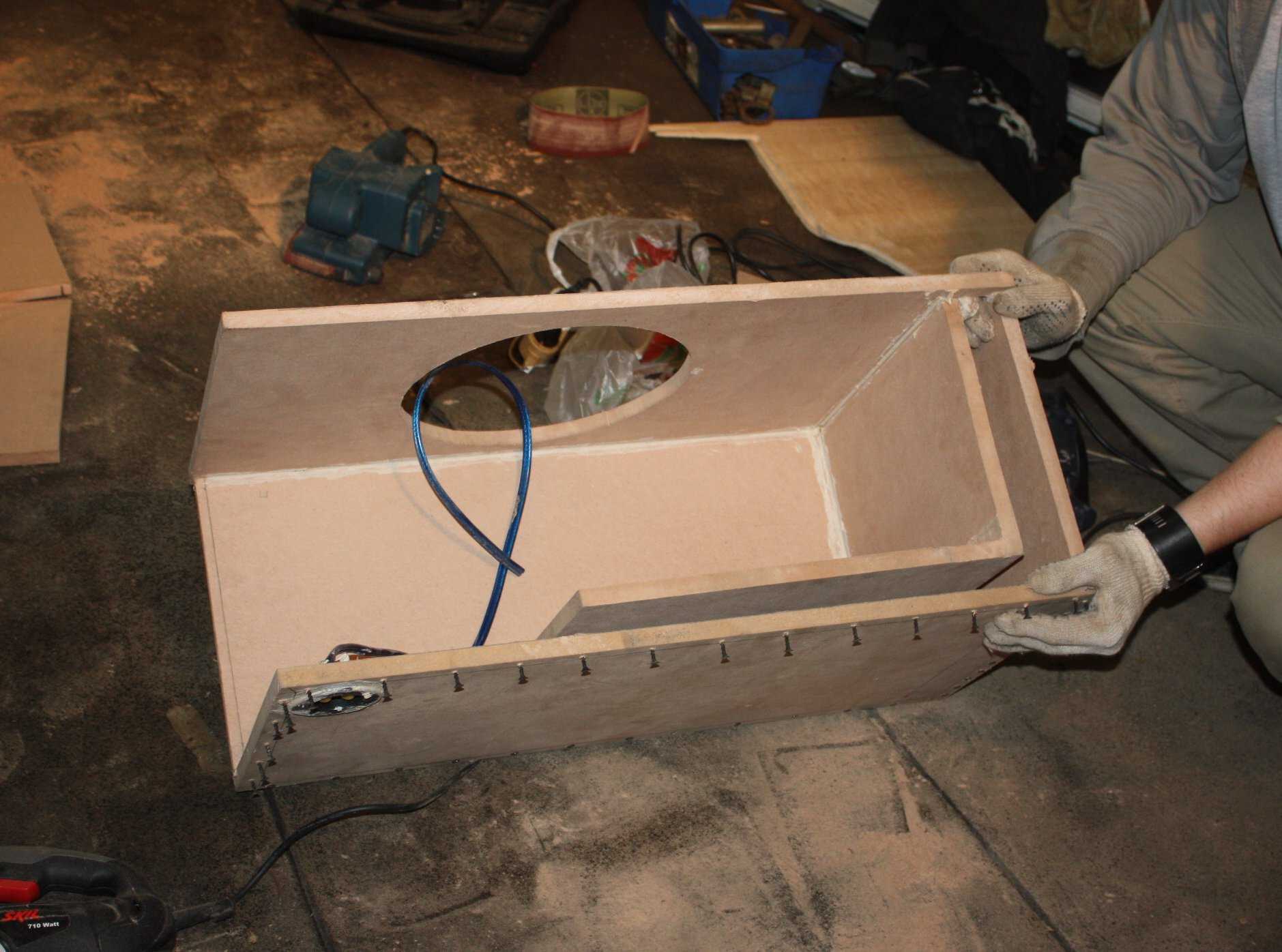

Сборка корпуса для сабвуфера

Чтобы правильно сделать короб для сабвуфера перед вкручиванием самореза сверлите для него отверстие тонким сверлом, это увеличит прочность крепления и убережет фанеру от расслаивания. Равномерно распределяйте количество саморезов по длине стороны и следите за тем, что бы на углах они не встретились.

Почти всегда с сабом идет шаблон для вырезания посадочного отверстия, он может быть частью коробки или быть отдельным вложением. Вырезаете шаблон, переносите его на лицевую сторону короба и выпиливаете лобзиком или фрезером.

Шаблон для посадочного отверстия (вырезан из коробки)

Если такого шаблона у вас нет, то придется вооружится циркулем. Размечая и вырезая отверстие под динамик будьте очень аккуратны! Полка корзины почти всегда имеет небольшую ширину. Вырежете меньше положенного — корзина сабвуфера не войдет в отверстие, вырежете чуть больше или не ровно — саб не сядет герметично или саморезы для крепления повиснут в воздухе.

Для увесистых сабов переднюю стенку корпуса рекомендуется делать двойной, для исключения вибраций во время работы динамика.

Двойная передняя стенка

Части двойной стенки нужно дополнительно проклеить и скрутить между собой. Правильно выбирайте длину саморезов, чтобы он не торчали внутри. Но иногда это может  делаться специально, чтобы использовать саморезы как каркас для набивочного материала.

Для дополнительного укрепления конструкции можно использовать угловые усилители или попросту «косынки».

При больших габаритах корпуса двойных стенок может быть недостаточно и в некоторых случаях полезно будет воспользоваться распорками.

Варианты распорок и ребер жесткости

Обратите внимание на то, что все каналы ввода проводов, клеммники и т.п. должны быть загерметизированы, внутренние перегородки (стенки порта) не должны иметь щелей.

Закручивая саморезы, не переусердствуйте, что бы не сорвать и не забывайте предварительно сверлить отверстия для них.

Если вы и используете закладные гайки для крепления динамика, то предварительно установите его в посадочное место, точно разметьте места сверления, уберите динамик и просверлите насквозь переднюю стенку согласно отметкам (следите, чтобы сверло всегда было перпендикулярно плоскости). Толщину сверла выбирайте в соответствии с диаметром закладных гаек. Установите гайки в подготовленные отверстия изнутри корпуса так, чтобы они не выпадали внутрь при закручивании в них болтов.

Закладные гайки с внутренней стороны передней стенки

Прикручивая динамик, не забудьте подключить его к клеммнику, для этого провода к нему можно припаять либо воспользоваться специальными клеммами.

Информативное видео сборки и склейки на примере серийного сабика Рокфордов.

Если ваш корпус был правильно рассчитан, он герметичный, крепкий и с достаточной толщиной стенок, то звук его определенно вас порадует.

Удачи в построении!
