Козлы для распиловки дров своими руками

Краткое содержание

1 Самостоятельное изготовление козла для работы с обычной пилой
- 1.1 Для изготовления приспособления нам понадобится
- 1.2 Перечень необходимых инструментов
2 Самостоятельная сборка козла для работы с двуручной пилой
3 Изготовляем козел для работы с электрическим инструментом
4 Порядок действий при сборке металлического козла
5 Итоги
6 Видео: Пилим дрова китайский Stihl+Дружба

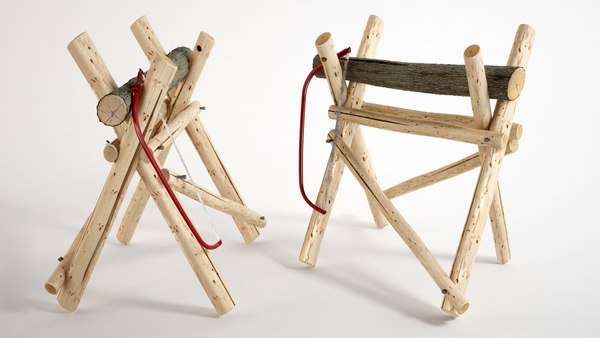

Козёл самодельный

Козлы для распиловки дров – какими характеристиками отличается это классическое приспособление, и каким образом его можно изготовить самостоятельно.

Сборка козла

Станок, как и любой распилочный агрегат, делается последовательно. Подготовительные работы начинаются из создания чертежа и наброски размеров. На схеме указываются точные размеры даже самых меленьких деталей: дюбелей, шайб и других соединительных элементов.

Только тщательно проработанная схема позволит избежать доработок и значительно ускорит сборку. Правильно подобранные размеры материалов на чертеже позволяют сконструировать устойчивую, легкую и удобную станину для распилки дерева. При создании чертежа обязательно учитывайте свои индивидуальные особенности и вид инструмента, с которым вы будете работать.

Время и практика показали, что от высоты крепежей для фиксации бревна зависит скорость распиливания и энергетические затраты. Слишком высокое расположение бревна приводит к снижению скорости обработки. Слишком низкое расположение бревна увеличивает затраты энергии.

Оптимальная высота опоры для укладки бревна составляет 90 – 120 см. Именно такая высота позволяет трудиться с прямой спиной и без прикладывания больших усилий, в таком положении руки устают максимально медленно.

Конструкция козла зависит от типа применяемого инструмента для распилки дров. Например, распилка дров двуручной пилой требует наличия специального упора для свободной руки. Работая бензопилой, вы должны позаботиться о надежном креплении заготовки. Что касается современных инструментов по работе с бревнами, то они требуют много свободного места и надежного крепления.

Самостоятельное изготовление козла для работы с обычной пилой

Для изготовления приспособления нам понадобится

Отрезок бруска 100х100 для основы, длиной 1 метр;
4 отрезка бруска 50х50 для ножек, диной 1 метр;
2 отрезка бруска 50х50 для рожек, длиной 0,35 м;
2 отрезка бруска 80х80 для усилителей под ноги, длиной 1,3 м;
Упаковка саморезов по дереву 45*100 мм;
Химические средства для обработки дерева и морилка.

Стоит отметить, что для изготовления козла своими руками необязательно покупать новые бруски, в качестве материалов подойдут старые, но еще годные доски.

Перечень необходимых инструментов

Необходимые инструменты

Строительный уголок;
Ножовка по дереву и металлу;
Обычный карандаш;
Стамеска;
Молоток;
Рулетка;
Крестовая и обычная отвертки;
Малярная кисточка.

Брус для основания размечается для 12-ти пропилов на равные части. После распиливания должно получиться 6 заготовок с глубиной реза 2,5 см. Они используются для ножек и рожек. Совет: выполняйте пропилы на 40-45 мм, это позволит установить между брусьями лучший натяг. Брусья с хорошим натягом увеличивают стойкость всей конструкции.

Пропилы обрабатываются стамеской, куда вставляются напиленные бруски необходимого размера. Если бруски плохо вставляются в пазы, то можно пристукнуть их молотком или своими руками. Готовая конструкция закрепляется саморезами и отставляется в сторону.

Т-образные соединения брусков

Бруски с сечением 80*80 понадобятся для установки усилителей под ноги. Они монтируются на каркас по диагонали. Приставьте их с обеих стороны к каркасу и отметьте необходимую длину. На этом этапе козлы для пилки дров лучше делать с напарником. Пока вы своими руками прибиваете диагональные крепления, ваш напарник держит каркас.

Готовую конструкцию необходимо обработать морилкой и химическими средствами. После обработки химическими средствами приспособление для распилки дров необходимо просушить на солнце в течение 2-3 дней. По истечении этого срока козел можно использовать.

Самостоятельная сборка козла для работы с двуручной пилой

Двуручная пила “Дружба”

Двуручная пила кардинальным образом отличается от обычной пилки. Для работы с таким инструментом требуется два человека, соответственно, конструкция козла отличается процессом сборки и видом используемого материала.

Х-образные стойки не годятся для работы с двуручной пилой, поскольку переменные усилия с двух сторон приводят к расшатыванию и опрокидыванию узких конструкций.

Стоит отметить, что Х-образные приспособления можно делать своими руками, только для их изготовления понадобится крепкая древесина с сечением 10 см. Нижняя опора традиционно делается на 20-30 см шире. Такая схема сборки увеличивает устойчивость и надежность стоек опоры.

Для работы с двуручной пилой все же лучше делать козел на трех ножках – с двумя в рабочей зоне и одной в хвосте. По бокам приспособления крепятся две деревянные плашки, которые используются в качестве опоры для свободной руки.

Изготовляем козел для работы с электрическим инструментом

Электрическое оборудование и бензопила – это современный инструмент, который в несколько раз повышает скорость работы с деревом. Бензопилой распиливаются даже самые больше бруски и колоды всего за несколько секунд. Так как бензопила и электрический инструмент развивают большую мощность, то козел должен быть максимально прочным и безопасным.

Необходимо отметить, что традиционная Х-образная форма козла не годится для работы с мощным инструментом. Подобная форма сильно ограничивает количество доступных распилов.

Фиксатор для работы бензопилой

Например, небольшую колоду будет сложно распилить пополам без дополнительных фиксаторов. Дело в том, что Х-образная форма козла имеет всего два крепления для бревна – спереди и сзади. Во время распилки заготовки посередине происходит провал бревна под своей тяжестью вниз, в результате чего зажимается лезвие пилы. Большие бревна нередко ставали причиной поломки бензопилы или электрического инструмента. Зажатая пила может нанести серьезный вред оператору пилы, вплоть до переломов или отрезанных конечностей.

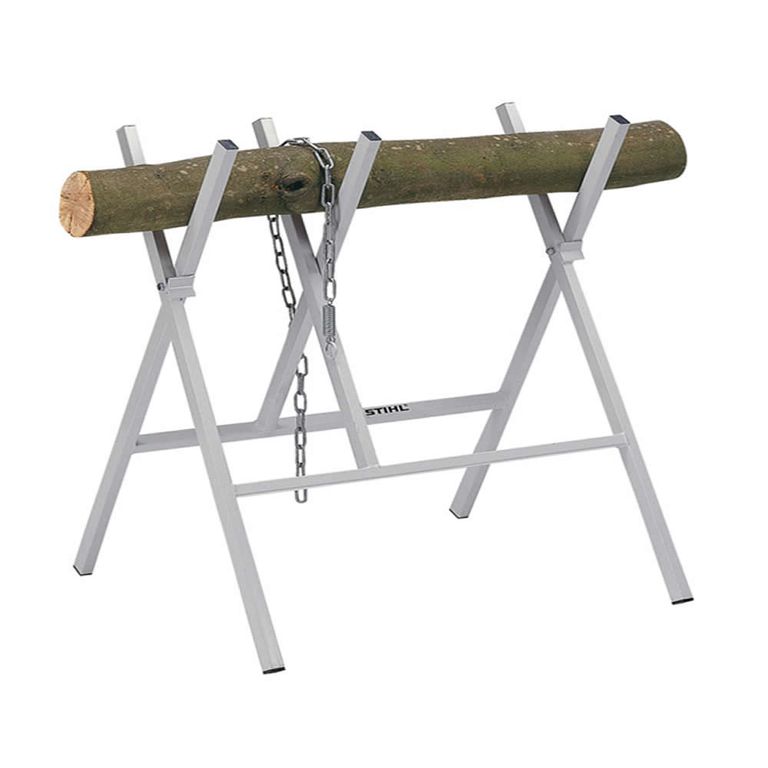

Именно по этой причине необходимо изготавливать козлы из металла. Козлы для распиловки дров из металла легко изготавливаются своими руками в домашних условиях. Из инструментов вам понадобится сварка, болгарка, молоток, плоскогубцы и пилка по металлу. Что касается материалов, то в качестве основания для козла можно использовать подручные средства или приобрести на рынке следующие материалы:

3 прямоугольника, длиной 1 – 1,3 метра для стоек;
1 прямоугольник, длиной 3 метра для формирования опорных ножек;
Дополнительные материалы: металлические пластины, краска и щетка по металлу.

Если у вас дома нет болгарки, то попросите продавцов порезать заготовку для опорных ножек на 6 частей для боковых ножек и 1 центральную ножку. Не пытайтесь пилить металлические заготовки пилочкой для металла. Так вы потеряете много времени и сил.

Порядок действий при сборке металлического козла

К металлическому каркасу привариваются боковые ножки. Этот этап также не рекомендуется проводить в одиночку. Внимательно следите за тем, чтобы боковые ножки находились в одной плоскости и не отклонялись в сторону. По обе стороны каждого вертикального стояка привариваются две ножки. Количество боковых ножек у всей конструкции: 6 штук.

Козёл для распиловки

Привариваем металлические рожки сверху на вертикальные стояки. Угол наклона рожек не должен превышать 60 и быть меньше 40 градусов. Длина рожек: 20-30 см.

На этом этапе изготовление металлического козла для работы с бензопилой можно считать оконченным. Готовую конструкцию при желании можно покрасить. Металлический козел имеет массу достоинств во время работы с электрическим или бензиновым инструментом – он не приводит к зажиму лезвия между распиленными колодами. Такой тип устройства отличается высокой устойчивостью, за счет чего его можно использовать во время работы с двуручной пилой – дружбой.

Козёл для распиловки в сборе

Итоги

Козлы для работы с бревнами изготавливаются достаточно просто. В большинстве случаев все необходимые материалы для их изготовления уже имеются в домашнем хозяйстве. Простая конструкция и быстрый процесс сборки сделали козлы незаменимыми помощниками в распилке дров в домашних условиях.

[ads-pc-2][ads-mob-2]

Видео: Пилим дрова китайский Stihl+Дружба

Сергей

[email protected]

| + posts

Главный редактор сайта. Профессиональный печник со стажем 8 лет.

как сделать приспособление для пилки бензопилой

Главная » Инструменты и оборудование » Ручной иструмент » Слесарно-монтажный инструмент

Поскольку устройство козел достаточно простое, изготовить их будет по силам каждому, даже впервые столкнувшемуся с этой задачей. В зависимости от характеристик исходного материала существует несколько вариантов изготовления. Деревянные конструкции получаются устойчивыми и достаточно легкими. Для работы потребуются самые доступные материалы и инструменты: несколько досок, гвозди, молоток, пила. Металлические козлы очень прочные, поэтому способны выдерживать большие нагрузки, но процесс их изготовления более трудоемкий, необходимо дополнительное оборудование и материалы, такие как сварочный аппарат, дрель, шлиф-машинка, металлический профиль.

Опубликовано: 20.02.2018Рубрика: Слесарно-монтажный инструментАвтор: Andrey Ku

Общие требования к изготовлению конструкции

Приспособление для распиловки дров должно быть легким, удобным, прочным. Одним из непременных условий продуктивного использования является подгонка под свой рост, поэтому при работе с бензопилой для большего комфорта и производительности выбирают правильный угол наклона опор. Поскольку козлы для пилки относят к разряду станков, то к его изготовлению следует подходить основательно: набросать эскиз или составить чертеж с учетом наименьших деталей, подготовить необходимые материалы. Также при сборке оборудования непременно учитывают такие параметры как:

рост человека;
размеры самого инструмента;
габариты обрабатываемого дерева.

Оптимальная высота составляет 90-110 сантиметров, в этом случае не придется приседать или сильно наклонять корпус. Планируя работать двуручной пилой, обязательно предусматривают упор для свободной руки, для чего увеличивают длину ножек или ставят дополнительную лесину, «рогачи».

При работе с бензопилой обе руки заняты и возникает опасность зажима цепи или шины, поэтому в целях безопасности увеличивают максимальный вылет бревна из опорного механизма!

Козлы для распилки дров изготавливают из:

Стандартного деревянного бруса. Их легко собрать своими руками.
Кругляка – самого доступного, дешевого, практичного материала.
Металлического профиля. Собранная конструкция получается очень надежной, устойчивой.
Имеющегося в наличии металлического лома.

Особенности изготовления деревянных козел

Для работы с одноручной или двуручной пилой подойдет станок стандартных размеров, выполненный из деревянного бруса. Он получается небольшим, легким и одновременно прочным. Чтобы осуществить сборку необходимо проделать следующие операции:

Подготовить брус 10х10 см и длиной 1-1,2 м – для поперечин, ножек. Габаритов готового изделия будет достаточно, чтобы распилить дрова средних размеров.
Приступить к изготовлению и сборке ножек в количестве 4-х штук. Для придания большей прочности соединения в каждой паре ножек делают пропилы. Их глубину выдерживают не менее 1/3 толщины заготовки, но не более 1/2. Стараясь получить более плотное соединение, пропилы делают уже, чем ширина заготовки.
Вставленный в подготовленные пазы брус осаживают на место, используя молоток. Их крепление между собой, как и всех элементов, осуществляют на саморезы по дереву 4,5х100 мм или при помощи гвоздей.
Для предотвращения бокового смещения ножек к ним горизонтально или под углом дополнительно крепят две широкие доски, бруски.
Если необходимо, устанавливают «рогачи», их наличие позволит распиливать короткие ветки, доски.
Готовое устройство по желанию обрабатывают морилкой для дерева, поверхности покрывают специальной защитной краской или лаком.

Аналогичным образом можно изготовить козлы из любого подручного материала, например досок, кругляка. Чтобы сделать козлы, потребуется самый доступный инструмент:

Обычная ножовка по дереву.
Строительный уголок, но можно обойтись без него.
Обычный карандаш с графитовым стержнем для нанесения разметки или мел.
Измерительная рулетка.
Стамеска, молоток, шуруповерт, отвертка.
Малярная кисть 4-5 см, лак или краска.
Достаточное количество саморезов, гвоздей.

Металлические козлы для распила дров

Изделия из металла имеют компактные размеры, длительный рабочий ресурс, отличаются высокой надежностью. Из такого материала изготавливаются небольшие экземпляры, предназначенные для переработки малых объемов древесины, и более габаритные станки для крупного производства. Себестоимость самодельной модели при использовании отходов металлического лома невысока. Для изготовления их в домашних условиях необходимо подготовить следующие материалы, инструменты:

профильный уголок 50х50 мм, трубу аналогичных характеристик;
болгарку, ножовку по металлу;
измерительную рулетку;
мел;
соединительные болты, сварочный аппарат.

Составляется эскиз с перечислением основных элементов и обязательной разметкой каждого из них. Конструктивное исполнение предстоящего изделия может быть разным, но чтобы придать большую стойкость, дополнительно устанавливают два профильных элемента под углом или поперечную балку основы. Например, из отрезка трубы. Во втором случае необходимо защитить зубья пилы от контакта с балкой, поэтому на завершающем этапе сборки сверху закрепляют кусок бруса.

Места крепления отмечают сваркой или болтами. Если предусмотрено болтовое соединение, то дополнительно указывают расположение отверстий. Система, собранная при помощи сварки – неразъемная, разборная система более мобильная.

Все детали отрезают согласно намеченным размерам при помощи сварки или болгарки. Чтобы предупредить скольжение, проворачивание бревен во время пила, на крайних ножках с внутренней стороны подготавливается зубчатый край. В целях безопасности дальнейших работ места реза обрабатывают, удаляя с каждой кромки окалину, заусенцы, прочие дефекты. Производится сборка изделия. Неразборные конструкции для защиты от ржавчины обрабатывают антикоррозийным составом.

Разборные элементы вначале покрывают составом от коррозии, сборка осуществляется только после его высыхания!

Из металла можно соорудить мобильный вариант складных козел. Чем проще конструкция, тем реже случаются поломки устройства, поэтому станок этого типа изготавливается максимально просто. В сложенном состоянии он занимает мало места, удобен в хранении, транспортировке, но затрат на изготовление, сборку требуется больше.

Основным отличием является подвижность Х-образной опоры, она может складываться наподобие ножниц. Болты зажимаются не до конца, чтобы исключить их самопроизвольное откручивание устанавливается дополнительная контргайка. Зафиксировать опоры в нужном положении помогает установка ограничителя. Это может быть металлическая цепь, закрепленная на одной ноге опоры, а на другой делают крючок для ее зацепа.

Устройство для распиловки дров бензопилой

Доступная цена, легкость управления, высокая производительность бензопилы, многократно превышающая продуктивность традиционных способов с использованием обычных пил, сделали ее востребованным инструментом заготовки дров. Но распиловка бревна на классической стойке X-образного типа нередко заканчивается зажимом цепи. Чтобы исключить заклинивание во время работы, бревно приходится переворачивать резом вниз.

Более безопасный вариант предусматривает отступ с провисанием отрезаемого конца, который надежно зажимается зубчатым захватом, стальной цепью. Преимущества использования изделия данного типа очевидны:

нет необходимости каждый раз проворачивать бревно;
исключена вероятность зажима отрезной цепи, полотна;
для управления бензопилой доступны обе руки;
удержание станка на месте происходит одной ногой, поставленной на опору;
высокая производительность.

К недостаткам следует отнести высокую стоимость, поэтому при наличии возможностей и необходимого материала изделие данного типа целесообразно изготовить своими руками.

Для частных лесопилок, крупных хозяйств, которые занимаются заготовкой, переработкой отходов строительных лесов, обрезков досок, бруса, реек, выпускаются универсальные распилочные козлы. После укладки древесины плотным штабелем она закрепляется специальным приспособлением, что исключает вероятность расползания, неожиданного рикошета во время реза.

Независимо от выбранного материала и типа изготавливаемого устройства его можно собрать своими силами, при этом оно будет хорошо справляться со своим назначением – облегчение процесса распила и повышение продуктивности.

Понравилась статья? Поделиться с друзьями:

Каково это — рубить собственные дрова в лесу (с видео) — Новости Матери-Земли

В последние несколько недель мы были очень заняты в нашей автономной усадьбе в Айдахо, и одна из наших главных задач Основное внимание уделялось рубке и заготовке дров на зиму. В нашу первую зиму на нашей усадьбе мы просто пищали с тремя связками дров, поэтому мы знали, что нам нужно будет получить намного больше на этот сезон!

На первый взгляд кажется, что собирать и рубить дрова своими руками довольно просто. Вы рубите упавшее дерево на бревна и загружаете их, верно? Мы желаем! На самом деле процесс для нас был намного сложнее.

Заинтересованы в шагах, необходимых для самостоятельного сбора дров? Прочтите несколько полезных советов из нашего собственного опыта!

Оборудование для рубки дров

Существует множество инструментов, которые значительно облегчают сбор дров. Ниже приведен список некоторых из наших лучших вариантов для такого рода работы. Этот список не является исчерпывающим, вероятно, в зависимости от ситуации вам могут понадобиться и другие вещи, но это хорошее место для начала.

Пикап: желательно тот, в который не жалко кинуть вещи и немного побить.
Бензопилы: мы всегда берем с собой две бензопилы разного размера, чтобы у нас был запасной вариант на случай, если одна из них выйдет из строя.
Буксирная цепь: полезна для перетаскивания деревьев, которые уже находятся относительно близко к дороге.
Валочные клинья: используются, когда вам нужно сбросить стоящее дерево в определенном месте.
Рычажный блок: используется для протягивания бревен на большие расстояния, чем может достать цепь.
Топор: можно использовать, чтобы расколоть бензопилу или расколоть бревна, которые слишком велики для переноски.
Защитное снаряжение: возьмите с собой шлемы, средства защиты органов слуха и глаз, а также толстые перчатки. Работа с тяжелыми бревнами может быть опасной.

Поиск мест для рубки дров

Лучшим вариантом для нас, где рубить дрова, было обратиться к государственной земле или национальному лесу. Для этого нам нужны были разрешения, которые стоили 5 долларов за шнур, что было для нас более чем разумно. После покупки разрешения на восемь связок дров (столько, сколько позволяет домохозяйство нашего размера) мы были готовы найти несколько деревьев!

Какие деревья срубить и сжечь на дрова

Лучшие дрова получаются из стоящих мертвых деревьев. Ищите деревья без зеленых листьев или иголок, чтобы убедиться, что они действительно мертвы, а не просто умирают. Чтобы соответствовать правилам (они могут различаться в зависимости от штата), мы должны искать деревья, которые находятся не дальше 100 футов от дороги и не менее чем в 150 футах от источника воды.

Позаботьтесь о том, чтобы узнать, какие породы деревьев разрешены к вырубке в вашем районе. Там, где мы живем, береза и кедр запрещены, но мертвая ель, сосна и лиственница — все это добыча. Ветровалы также разрешены к сбору, если они происходят из разрешенных типов деревьев.

Убедитесь, что вы действительно знаете, какое дерево вы собираете, потому что, по нашему опыту, сотрудники лесной службы придут, попросят показать ваше разрешение и проверят, соблюдаете ли вы правила.

Борьба с конкуренцией

По нашему опыту, конкуренция за дрова из лесов в нашем районе на удивление высока. Частично это связано с тем, что Лесная служба закрыла некоторые дороги через лес, а это означает, что все лесорубы вынуждены придерживаться основных магистралей.

Это заставляет многих людей конкурировать за древесину, а это означает, что вы должны быть быстрыми, чтобы получить хорошие деревья. Поскольку любые деревья в лесу — честная добыча, некоторые из наших друзей срубили деревья и вернулись за ними на следующий день, только чтобы обнаружить, что кто-то их опередил. Это может расстраивать, но это реальность, когда многие люди охотятся за относительно дефицитным ресурсом.

Ценность сбора собственных дров

Увидев, сколько усилий мы прилагаем, некоторые люди спрашивают нас, стоило ли затраченных усилий приобретение собственных дров. Несмотря на то, что было проделано много работы, наш ответ на данный момент — твердое «да».

Всего за несколько недель мы собрали достаточно дров, чтобы сэкономить 900 долларов на топливе, а также получили бесплатную тренировку. Мы оба похудели во время заготовки дров, и нам даже не пришлось платить за посещение спортзала.

Кроме того, мы вместе создавали воспоминания, наслаждаясь временем, которое мы проводим на улице, и вместе работая на благо нашего дома. В середине зимы при низких температурах мы оглянемся на душные 90-градусные дни, которые мы провели за дровами, и улыбнемся.

Приятно осознавать, что наша работа сейчас поможет нам согреться через несколько месяцев. Я уверен, что рубить дрова самому — не лучшее решение для всех, но для нас сейчас мы молоды и рады немного попотеть, чтобы сэкономить серьезные деньги, не говоря уже о том, чтобы быть самодостаточными, когда дело доходит до для обогрева нашего дома.

Мы надеемся, что это видео и статья послужат источником вдохновения для тех, кто хочет окунуться в атмосферу дровяного отопления! Собирать дрова — это ни с чем не сравнимый опыт!

Алисса Крафт переехала в Айдахо после покупки 5 акров земли, где она будет строить автономную усадьбу с нуля с минимальными затратами. Она ведет блог о путешествии от начала до конца в надежде вдохновить других, которые хотят пойти по тому же пути. Следите за ее многочисленными проектами DIY с бензопилой на Аляске на ее веб-сайте Pure Living for Life.

Все блоггеры сообщества MOTHER EARTH NEWS согласились следовать нашим Правилам ведения блога и несут ответственность за точность своих сообщений. Чтобы узнать больше об авторе этого поста, нажмите на его ссылку в верхней части страницы.

Сборка складной пилорамы для легкой распиловки и хранения бревен – Новости Матери-Земли

Когда вы соберете эту складную пилу, она упростит распиловку и хранение бревен. (См. схемы распиловки бревен и фотографии в галерее изображений.)

Если вы читали руководство, прилагаемое к вашей цепной пиле, вероятно, вам предлагалось построить пилу, чтобы вы могли безопасно распиливать длинные ветки. Этот простой вариант козлы обычно состоит из 2 на 4, скрепленных вместе, чтобы образовать пару крестиков. Затем они соединяются поперечинами, чтобы создать своего рода люльку, которая будет поддерживать бревна на хорошей рабочей высоте и предотвращать заедание пильной цепи. Я продвинул эту идею еще на пару шагов, спроектировав свой таким образом, чтобы он складывался для межсезонного хранения и имел дополнительный V-образный вырез для поддержки более коротких предметов. Ключом к этому дизайну является 40-дюймовая стойка шкафа длиной 1-1/4 дюйма. Я использовал это как ось (A) для ножек (B), на которых они могли вращаться.

Конструкция очень проста. Отрежьте ножки по длине, как показано на рисунке, и отрежьте 30-градусный угол на нижнем конце, чтобы обеспечить плоскую опору для пилорамы. Я использовал Angleguide с моей радиальной пилой, но вы также можете использовать транспортир и скользящий Т-образный скос, чтобы отметить это и сделать разрез с помощью циркулярной пилы. Отрезав этот угол, я перевернул кусок и использовал ту же установку, чтобы отрезать точки, чтобы концы с меньшей вероятностью сломались. Затем я вырезал длинный конус на верхних концах ножек, как показано на плане. Этот конус позволяет более крупным бревнам помещаться в люльку на хорошей рабочей высоте.

Затем отрежьте длинные поперечины (C), короткие поперечины (D) и центральные опоры (E) по длине. Сложите ножки и прикрепите их к верстаку, чтобы просверлить осевое отверстие. Измерьте от верхнего конца, чтобы найти центр отверстия, и используйте сверло на 1-1/4 дюйма. Просверлите столько, сколько сможете; затем используйте тот, что на вершине стека, чтобы найти дыру в других. Сделайте то же самое, чтобы просверлить центральные опоры (E), выровняв концы и зажав их стопкой под первой ногой. (См. схему в галерее изображений и прокрутите ее, чтобы просмотреть различные виды.)

Вам нужно будет увеличить отверстия полукруглым напильником, чтобы они скользили по оси. Не делайте их слишком свободными, чтобы они поместились на штанге шкафа. Сначала установите две центральные опоры на ось; затем добавьте пары ножек на каждом конце. Расположите их так, чтобы с обоих концов торчало около дюйма стержня шкафа. Нет необходимости закреплять ось; фрикционная посадка подойдет. Крестовины будут удерживать устройство вместе.

Положите узел на пол и установите длинную поперечину (C) на расстоянии 2 дюймов от концов. Прикрутите его к двум крайним ножкам и одной из центральных опор. Прикрепите короткую перемычку (D) в нижней части двух внутренних ножек. Теперь переверните блок и прикрутите оставшиеся крестовины. На этот раз используйте короткий сверху, прикрепив его к внутренним ножкам и отсоединенной центральной опоре. Прикрутите длинный к внешним ножкам внизу.

Разверните сборку и поставьте ее так, чтобы скошенные концы ножек ровно стояли на полу. Отрежьте две цепи длиной 18 дюймов и прикрепите их к ножкам с помощью шайб и винтов, ввернутых чуть выше нижних поперечин. Это остановит их на месте, когда вы начнете рубить дрова, но по-прежнему позволите пиле складываться, чтобы вы могли повесить ее на стену гаража в те месяцы, когда вы не заготавливаете дрова.

Ящик для дров на колесиках в деревенском стиле

С руками, нагруженными бревнами из кучи дров, вы изо всех сил пытаетесь открыть дверь. Сосуд для вашего бремени виден через всю комнату. Самый большой вопрос, который у вас возникает, когда вы балансируете свою тяжелую, шатающуюся охапку печного топлива: «Как мне доставить его туда, не следя за снегом?» Под моим ящиком для дров аккуратно спрятаны колесики, так что я могу подкатить его к двери и наполнить с порога. Он также имеет отверстие для очистки в нижней части, которое выходит в лоток для мусора, который выдвигается как ящик с конца. Я просто запихиваю кору, грязь и щепки в яму, а затем выбрасываю лоток во двор. Если бы на земле не было снега, из нее получилась бы хорошая мульча.

Сбор дров

Я купил восемь грубых кедровых досок размером 1 на 6, чтобы придать ящику для дров деревенский вид, и пару досок размером 2 на 4 для элементов рамы. Дно изготовлено из пары фанерных панелей толщиной 1/2 дюйма, разделенных частями рамы, которые создают пространство для лотка для мусора. Вам также понадобится пара интересных петель и четыре 1-1/2-дюймовых ролика (купите более прочные ролики, чем те, что показаны на моем фото, и, если ваш пол покрыт ковром, купите такие, которые будут катиться по ковру).

Начните проект, превратив элементы рамы 2 на 4 в элементы рамы размером 1-1/2 дюйма на 1-1/2 дюйма (A, B, C и D), обрезанные до разной длины, указанной в списке вырезов. Следующим шагом является создание бутерброда, который содержит дно. Отрежьте нижние панели (E) по размеру и надрежьте углы, чтобы они подходили к стойкам. С помощью сабельной пилы вырежьте отверстие для очистки в одной из нижних панелей, как показано на чертеже. Теперь приклейте и прикрутите две длинные рейки (A) и две короткие (B) между панелями, как показано на рисунке. Вы будете строить стороны коробки вокруг этой базовой сборки.

Формирование бортов корабля

Я думаю, у пильщиков есть «новички» после обеда в плохой день; доски просто не выходят очень прямыми и верными. Но мне нравится грубый вид, который они придают подобным проектам, поэтому я понял, как работать с их непостоянными размерами: все равно. Крыло это. Это помогает просмотреть стопку и выбрать доски, которые достаточно прямые, с тугими сучками и без трещин. Избегайте чашеобразных досок любой ценой, потому что они просто сломаются, когда вы попытаетесь прикрутить их к ровной поверхности. Как всегда, неплохо иметь под рукой пару дополнений.

Обрежьте их до длины, указанной в списке раскроя для деталей F, G и H. Средняя толщина моих досок размером 1 на 6 составляла 5/8 дюйма, а ширина в среднем составляла 5-3/8 дюйма. Возможно, вам придется скорректировать размеры, указанные на чертежах, чтобы разместить древесину, которую вы покупаете. Я вырезал шпунт внахлест (шпунт внахлест, используемый в судостроении) на краях досок, которые примыкают к другим доскам, не потому, что я беспокоился о мореходных качествах своего ящика для дров, а потому, что это скроет зазоры между неровными краями досок. . Для этого расположите четыре доски, составляющие одну сторону, и отметьте края для шпунтования, оставив края, которые не соприкасаются с другими досками (например, верхний край стороны), неотмеченными. Поместите фрезы на 1/2 дюйма на свою настольную пилу и установите ее на глубину, равную чуть больше половины толщины вашей средней доски для забора. Накройте упор настольной пилы дополнительным деревянным упором, чтобы вы могли расположить его прямо рядом с лезвием, и сделайте шпунт на отмеченных краях. Вырежьте швы внахлест на досках для верхней части, но оставьте заднюю кромку третьей доски и оба края четвертой доски без шпунта. Завершающим этапом перед сборкой всей этой растопки является вырезание рельефа на нижних планках.

Соедините вместе две нижние боковые доски (F) и две нижние торцевые доски (G) и с помощью сабельной пилы вырежьте выступы, как показано на рисунке. Теперь прикрепите боковые доски к стойкам (С). Когда у вас есть две готовые стороны, прикрепите их к нижней сборке, убедившись, что для роликов достаточно места. Мне показалось полезным использовать короткие направляющие (B) для поддержки боковых сборок, пока я вкручивал винты. Установка этих коротких рельсов — следующий шаг; просто замените короткий винт, удерживающий доску забора в вертикальном положении, на винт достаточной длины, чтобы захватить короткую рейку. Приклейте и прикрутите две оставшиеся длинные рейки (A) вдоль верхней части боковых досок (F). Теперь вы можете прикрепить четыре доски (G), которые составляют один конец.

Перед тем, как прикрепить доски к другому концу, вырежьте часть нижней торцевой доски, которая будет служить передней частью лотка для мусора. Положите коробку незавершенным концом вверх, поместите нижнюю доску и отметьте ее место, где она встречается с дном. Поскольку нижняя панель толстая, вам нужно сделать вторую линию на дюйм ниже первой. Отметьте пару перпендикулярных линий, соответствующих ширине проема, и вырежьте эту часть планки. Для того, чтобы использовать вырез для передней части лотка, необходимо сделать погружной пропил сабельной пилой.

Это сделает стороны и углы отверстия и выреза прямыми и квадратными. Наклоните инструмент на переднюю часть основания и запустите его; затем медленно опустите лезвие в дерево. Вырежьте заднюю часть (I) и боковые стороны (J) лотка из обрезков древесины и сделайте шпунт на концах задней стенки и выреза, чтобы принять боковые стороны лотка. Сделайте дно подноса (K) из 1/8-дюймовой фанеры (хорошо подойдет кусок обшивки стен).

Вставьте его в канавку, прорезанную на задней стороне выреза, и в паз на дне других частей лотка. Склейте и прибейте этот простой ящик вместе и вставьте его в пространство между нижними панелями. Перед установкой крышки переверните коробку и установите ролики.

Установка крышки

Скосите концы зажимов крышки (D), как показано на чертежах. Положите три доски крышки внахлестку (H) вверх дном на верстак и отметьте положение для шипов.
