Крыша своими руками чертежи и фото: чертежи и фото, видео, стоимость

Четырехскатная крыша своими руками. Расчет, чертежи, схемы

Содержание статьи:

• 1
  Подготовительные работы
• 2
  Этапы постройки четырехскатной крыши своими руками
• 3
  Монтаж кровли
• 4
  Преимущества четырехскатной крыши

Чаще всего четырехскатную крышу для дома выбирают из-за внешней привлекательности, не учитывая, что у этой конструкции есть и другие преимущества: способность выдерживать большие ветровые нагрузки, повысить уровень защищенности стен от влаги, позволить оборудовать жилые помещения в чердачном пространстве.

Четырехскатная крыша своими руками. Фото

Четыре ската считаются оптимальным вариантом для регионов с сильными ветрами и большим объемом осадков. Принимая решение построить четырехскатную крышу самостоятельно, необходимо учесть, что эта конструкция требует точных чертежей и повышенного внимания при замерах и разметке.

Четырехскатная крыша своими руками. Фото

Подготовительные работы

Основное отличие четырехскатной (вальмовой) крыши с четырьмя скатами от конструкции с двумя скатами – отсутствие необходимости в устройстве боковых фронтонов. Четырехскатная конструкция состоит из двух трапециевидных и двух треугольных скатов, последние заменяют фронтоны.

Далее поэтапно рассмотрим, как сделать четырехскатную крышу своими руками.

Под крышей может располагаться просто чердачное помещение или жилая мансарда. Строительство четырехскатной крыши начинается с определения ее предназначения и подбора материалов с учетом особенностей климата. Количество осадков и силу ветра важно учесть при выборе углов скатов, толщины материалов для деревянных составляющих и вида кровли.

Важно! Уклон скатов может варьировать от 5-и до 60°. Чем сильнее ветры и больше осадков, тем больше уклон.

Деревянные составляющие должны быть толще, чем для двухскатной конструкции. Если уклон не превышает 18°, для кровли подойдут рулонные материалы. При уклоне 18-30° лучше выбрать металлическую или керамическую черепицу.

Рассчет четырехскатной крыши своими руками. Фото

При завершении первого этапа должна быть создана точная схема устройства кровли. Вы должны знать, какие материалы и в каких объемах необходимо купить.

Этапы постройки четырехскатной крыши своими руками

Для устройства четырехскатной крыши используется древесина хвойных пород без дефектов с влажностью 18-22%. В первую очередь устраивается основание, равномерно распределяющее нагрузку на несущие конструкции. По периметру здания укладывается слой гидроизоляции и монтируется мауэрлат – цельный брус 10х15 см или 15х15 см. Соединения делаются в накладку, для связки углов используются металлические скобки, пластины и уголки.

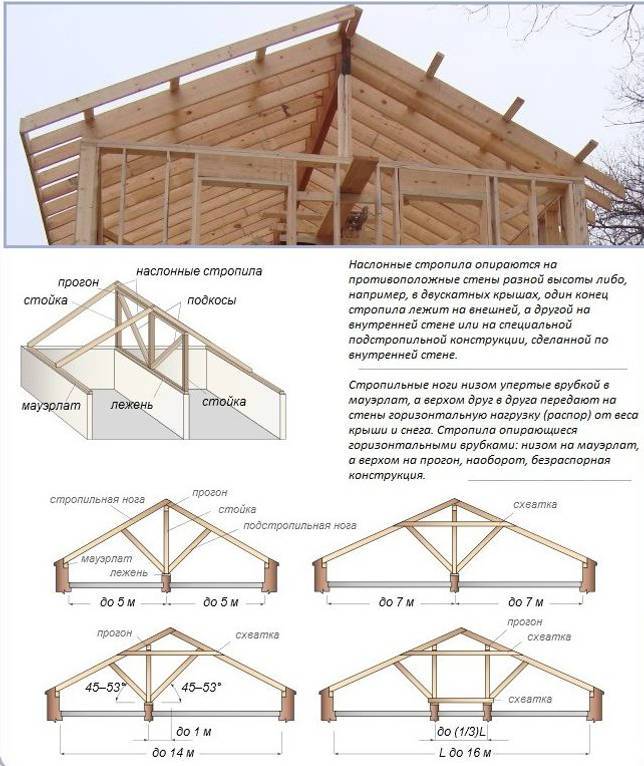

Следующий шаг строительства четырехскатной крыши – установка лежней. Это брус, который служит опорой для стоек и располагается на основании. Далее на лежни монтируются стойки (брус 10х10 или 10х15 см) с шагом стропил (не более 2-х метров), устанавливается коньковая балка (10х20 см), временно опирающаяся на специальные стойки.

Важно! Необходимо с повышенным вниманием отнестись к углу монтажа стоек.

При устройстве четырехскатной крыши необходимо учесть, что она состоит их 4-х плоскостей. Для скатов в виде трапеций требуются боковые стропила, для треугольных — диагональные (накосные). Это цельный брус 10х15 см или 10х20 см, который монтируется с шагом 50-150 см. При необходимости стыковки монтируются накладки, закрепляются в нескольких местах.

Четырехскатная крыша своими руками. Фото

В точках, где стропила опираются на основание, нужно сделать врубки и закрепить конструкцию элементами из металла. Сверху стропила упираются в брус конька, соединенный со стойками при помощи пазов. Для усиления конструкции рекомендуется использовать диагональные опоры, подкосы, стальные соединительные элементы.

Монтаж кровли

Завершающий этап постройки четырехскатной крыши своими руками – монтаж гидроизоляционного слоя, контробрешетки, обрешетки (или сплошного настила). На стропила укладывается гидроизоляционный материал. Его предназначение – исключить разрушение стропильной системы из-за попадания влаги из чердачного помещения под кровельный материал. Пленка укладывается внахлест и для герметичности скрепляется липкой лентой.

Следующий шаг – устройство контробрешетки. Это брус или доска, обработанная антисептиком. Крепится к стропилам, позволяет зафиксировать гидроизоляционный материал, создает воздушную подушку между кровельным материалом и изоляцией.

Для обрешетки используются сухие доски шириной 4-5 см, которые крепятся к контробрешетке на расстоянии 25-30 см друг от друга. Если не планируется обустройство жилых помещений в чердачном пространстве, то далее монтируется кровельный материал.

При устройстве теплой мансарды на стропила с внутренней стороны при помощи степплеров монтируется пароизоляционный материал (пленка, фольга, пергамин), предотвращающий попадание влаги из теплого помещения в утеплитель. На пароизоляцию укладывается теплоизоляционный материал толщиной 15-20 см.

Далее процесс монтажа не отличается от устройства кровли для чердачного пространства без жилых помещений.

Преимущества четырехскатной крыши

Постройка четырехскатной крыши позволяет:

• переоборудовать чердачное пространство в жилую мансарду, то есть, увеличить полезную площадь дома;
• повысить уровень устойчивости к внешним воздействиям в виде ветра и дождя, тем самым увеличиваются показатели прочности кровли и продлевается срок ее эксплуатации;
• сделать внешний вид дома более привлекательным.

Несмотря на то, что планирование и процесс устройства требует больших временных и материальных затрат, устройство четырехскатной крыши своим руками возможно при наличии базовых навыков плотника. В хозяйстве должны быть: бензиновая, дисковая пила или ручная, дрель, стамески, молотки, уровень, шнур, рулетка. Перед началом работ желательно внимательно посмотреть подходящее по содержанию видео.

Односкатная крыша своими руками: проекты, чертежи, фото, видео

В данной статье описаны самые важные аспекты, с которыми необходимо ознакомиться для работы с конструкцией односкатного типа. Эта информация будет познавательной так же для тех, кто просто хочет расширить свои знания в данной области и иметь более полное представление нюансах проектирования.

Когда требуется односкатная крыша?

Основная стихия крыши этого типа — сильные ветра. Также она намного лучше справляется с разнообразными осадками, чем плоский тип. Таким образом, монтировка этого сооружения чаще всего обусловлена климатическими условиями местности. К примеру, в регионе, где у ветра малая интенсивность — на дом с односкатной крышей будут смотреть искоса. А вот в местах где ветер гуляет во всю, не зная когда остановиться, — такая конструкция очень даже актуальна. Помимо жилых зданий такие крыши, как правило, наблюдаются на:

• складах;
• гаражах;
• сараях;
• кладовых помещениях;
• банях;
• иных малых строениях прилегающих к территории частного дома.

Также сама конструкция довольно универсальна за счет своей простоты и нередко используется в качестве накрытия для: террасы, веранды, центрального входа.

Устройство односкатной крыши

Подобная крыша являет собой плоскость, которая расположена под определенным углом, держась на балках образующих собой систему. Своеобразным фундаментом этой конструкции служит мауэрлат — это брус, пролегающий по верхнему периметру здания. Именно наклон и выбор актуального материала являются главными критериями, которым стоит уделить наибольшее внимание. От этого зависит то, как долго и насколько хорошо крыша будет справляться со своими базовыми задачами.

Односкатная крыша: пошаговая инструкция

Для начала подход к планировке делится на основные пункты:

• расчет;
• стропила;
• угол.

Определение параметров. Здесь нужно найти компромисс между желаемым результатом и тем, что позволяет окружающая среда с особенностями ее погодных условий. Размеры покрытия могут варьироваться в зависимости от того, куда именно оно устанавливается. Отталкиваясь от предполагаемых размеров крыши и имеющихся параметров здания, к которому она будет пристроена, следует рассчитать размеры элементов каркаса.

Стропила являются основой для наклонной поверхности. Они в свою очередь держатся опираясь на стены и поддерживаются балками по средине (подстропильными ногами) для баланса нагрузки. В зависимости от габаритов здания система балок может быть как примитивной так и довольно сложной, несмотря на простоту односкатной крыши как таковой.

При больших размерах помимо увеличения количества опорных балок стропила укрепляются в местах стыка дополнительными средствами. Монтировка подстропильных ног может быть стандартной, вертикальной, или же все балки будут расположены по диагоналям, создавая впечатление паутины. Также эти два способа вполне хорошо комбинируются. По сути, соотношение может быть самым разнообразным, лишь бы балки качественно выполняли свою опорную функцию. Ниже приведен наглядный пример.

Угол наклона рассчитывается по факторам, таким как: потенциальная ветровая и снеговая нагрузки, и общее количество осадков в регионе, где производится постройка. Несмотря на то, что угол является здесь отдельным пунктом, его сочетание с материалом кровли очень важно. Если в местном климате дождь или снег являются чем-то из ряда вон, да и ветер является редким гостем — тогда и заморачиваться по этому поводу особенно не нужно.

Но в том случае если погодные условия часто показывают свой капризный характер — способность выбранного материала бороться с осадками и ветром будет напрямую влиять на угол наклона крыши.

Также у каждого материала есть предпочтительные углы наклона. Определенные минимальные и максимальные значения при которых материал исправно будет исполнять свою функцию. К примеру, минимальный угол наклона при кровле из шифера составляет 35 градусов, что очень сильно ограничивает. Металлочерепица позволяет возвести крышу под минимальным углом в 25 градусов.

Фальцевая дает возможность построить накрытие соответствующее обоим этим значениям, а также в любом значении между ними. Наибольшую свободу в вопросе наклона предоставляет так называемый «профнастил», за счет особенностей структуры. Собственно, в большинстве случаев клиентов устраивает такой выбор, потому он пользуется огромным спросом. И его следует рассмотреть подробней.

Односкатная крыша из профнастила

Этот материал фактически не уступает ни одному из материалов в этой области и широко используется за счет своей практичности. Он достаточно легкий и прочный, именно из этого сочетания и вытекает свобода расположения по наклону. Его изготавливают из горячекатаных листов металла, затем покрывают слоями цинка и алюминия, это гарантирует долгую службу без единого намека на коррозию металла.

Более того, легкость такой кровли позволяет ставить меньше опор в основном каркасе. К тому же дает большее пространство слоям теплоизоляции и гидроизоляции. Но, невзирая на то, что выбор профнастила автоматически устраняет некоторые потенциальные проблемы, это не значит, что подбирать угол наклона от этого нужно менее тщательно.

Односкатная крыша: проекты

У многих людей односкатная крыша на подсознательном уровне вызывает ассоциации с какими-либо рыхлыми сарайными помещениями не самого привлекательного вида. Однако если взглянуть на этот вид построения немного по-другому, открывается целый спектр удивительных дизайнерских решений. Помимо хорошей сопротивляемости ветру, есть еще пара способов использовать наклонную поверхность с практической пользой.

Например, в местности с палящим солнцем она послужит идеальной площадкой для расположения солнечных батарей. Стоит лишь рассчитать все так, чтобы они регулярно получали солнечные лучи. В результате это обернется в стабильный синтез энергии для обеспечения электричеством всего дома (а может быть даже небольшой кофейни или ресторана). Но помимо функциональных преимуществ, здесь есть и четкая доля эстетики. Что нам и могут наглядно продемонстрировать талантливые зарубежные архитекторы.

В ситуации, когда главная цель — привлекательность внешнего вида дома, экономия материалов отходит на второй план, а функциональность остается чем-то необязательным. А это значит, что рассматриваемый вид накрытия действительно имеет изюминку в своем внешнем виде.

Есть огромное множество удачных дизайнерских проектов использующих данный элемент. Направление хай-тек с большой жадностью цепляется за все лаконичное и простое в исполнении. По этой причине односкатные крыши уже давно числятся в арсенале этого стиля. В модерне также очень приветствуется данная конструкция за счет ее визуальной эргономичности. В основе лежит заимствование естественных форм и их адаптация под нужды человека.

Как известно, в природе нет формы стандартной двускатной крыши, но выступы скал и резкие подъемы с обрывами — вполне свойственное ей явление. Такого рода имитация очень хорошо работает на визуальный ряд, стоит лишь включить фантазию. Одни — пользуют односкатную крышу в ее привычном виде, другие же создают силуэт стандартной крыши в виде цельного треугольника. Пространство, разделяющее одну часть дома от другой, видно только если смотреть с нужного ракурса.

Плюсы и минусы односкатной крыши

На противовес другим видам крыш, здесь присутствует ощутимая экономия материалов, так как конструкция сама по себе довольно простая. По этой же причине в отдельных случаях ее можно построить самостоятельно, не имея при этом особого опыта в области строительства. Далее, одной из проблем иных видов крыш с большими углами наклона является «парусность». За счет столкновения кровли с ветром почти «в лоб» нужно гораздо больше времени уделять несущей конструкции, дабы компенсировать такое напряжение.

В случае с объектом статьи, вопрос аэродинамики становится менее острым, а потому в особенно ветреных регионах односкатное сооружение представляется наиболее эффективным. Не менее важна решенная проблема малого пространства под крышей, свойственная двускатным покрытиям. Она точно так же автоматически исчезает лишь за счет иной конфигурации. На более высокой стене можно спокойно устанавливать большие окна ведь тип крыши это вполне позволяет.

И наконец в целом он дает некоторые преимущества в использовании пространства. Существует множество способов очень интересно обустроить мансардный этаж с потолком идущим под наклоном. Подводя итоги, плюсы заключаются в:

1. Экономии материалов.
2. Относительной легкости в проектирование и построении.
3. Хорошей сопротивляемости ветру
4. Более свободное использование чердачного пространства.

Минусы же довольно опциональны, так как зависят от погодных условий господствующих в регионе постройки, больше всего это касается крыш с низком уклоном. К примеру, сильные снегопады вынуждают более тщательно отнестись к сечению элементов кровли и подбору угла для установки стропил. Ведь в случае халатного отношения к этим моментам крыша будет часто протекать, а в наихудшем случае и вовсе не выдержит и будет повреждена снежной нагрузкой.

Касательно снега на горизонте появляется еще одна проблема — холод. При низком уклоне снег будет задерживаться на крыше дольше, и потому дабы дать достойный отпор его температуре нужна хорошо отлаженная система терморегуляции. Практически аналогичная ситуация с дождем. В том случае если постоянные дожди будут беспощадно терроризировать крышу с низким углом наклона — гидроизоляция. Суммируя минусы:

• зависимость расчетов параметров от снеговых нагрузок;
• усиленная теплоизоляция и гидроизоляция в зависимости от угла наклона;

Как уже было подмечено, одним из самых выделяющихся преимуществ рассматриваемой конструкции является легкость в построении. Многие профессионалы утверждают что для хорошо подготовленного теоретически человека не составит труда самому возвести ее, следуя правильной технологии.

DURABARN — Строительные чертежи «Сделай сам»

Наши строительные чертежи «Сделай сам» — это высший класс, в котором показаны детали, необходимые для строительства вашего здания. Наши полные (более 30 страниц) наборы планов строительства сарая с опорами предоставляются только клиентам, приобретающим строительные пакеты. Мы опубликуем несколько скриншотов здесь, но свяжитесь с нами для получения полного набора.

«Советы для профессионалов» включены во все планы. Мы тоже строители, и нам нравится делиться с вами своими знаниями, чтобы сделать вашу жизнь немного проще.

Макет столба/План этажа

Две страницы макета столба входят в комплект поставки вашего сарая для столбов. Первый показывает точную компоновку столбов с размерами для вашего сарая. На второй странице макета поста вы узнаете, как размещать посты на земле и какие важные шаги необходимо предпринять.

Чертежи фасада

Включены пять чертежей фасада вашего здания с внешними размерами и деталями, такими как уклон крыши, ширина, длина, двери, окна, размер металла и другие важные примечания о внешнем виде амбара. Для вашего удобства включены перспективный вид, а также виды с каждой стороны здания.

Примечания и крепеж

Страница Примечания и крепеж содержит фотографии необходимых крепежных элементов, а также перечень крепежных элементов, поясняющий, где используется каждый крепежный элемент.

Каркасные секции стен

На странице «Секции стен» показано, как построено здание. Материалы основания, нижние колонтитулы, отверстия для столбов, опоры, плинтусы, строительные столбы, бетонная плита, расстояние между гипсами, высота обшивки, водосточная доска, прогоны, фермы, высота потолка и многое другое. Дополнительные секции стен предусмотрены на всех планах, где это необходимо, например, обрамление для перемычек верхних дверей.

Фермы

Для ферм включены несколько страниц:

1. Информация о фермах
2. Распечатки ферм
3. Чтение распечаток ферм

Начнем с последней. На странице «Чтение распечаток фермы» показано, как именно прочитать распечатку фермы от инженера, в том числе как прочитать специализированный эталон измерений. Мы покажем вам, где именно и как получить информацию, необходимую для правильного построения.

Распечатки спроектированной фермы включены в каждый комплект здания. При необходимости печать и подпись инженера предоставляются бесплатно. Распечатки ферм показывают количество, пролет, шаг, расстояние, расположение раскосов фермы, хвосты, нагрузку и все связанные измерения.

На странице с информацией о фермах показаны технические характеристики вашей фермы и указаны части фермы, в том числе встроенные ригели на некоторых фермах. В нем также показано, как измерить свес крыши, а также постоянную и постоянную нагрузку на верхний пояс и динамическую и постоянную нагрузку на нижний пояс.

Соединение стойки с фермой

На этой странице подробно показано, как и где соединить ферму со стойками здания, крепеж, как вырезать один из прогонов, чтобы сохранить 2 фута по центру, когда ваше здание имеет свесы крыши и многое другое. более.

Обрамление концевых ферм фронтона

На нашей странице «Фронтонные фермы» показано, как скрепить и установить фермы фронтона. Они не делаются так же, как обычные фермы, на самом деле они устанавливаются снаружи стоек! Наша деталь показывает вам, как именно это сделать.

Обрамление проходной двери

Обрамление проходной двери в стойлах сильно отличается от обрамления каркасной стены. Никаких структурных заголовков не требуется. В наших подробностях показано, как создать верхний софит, блокировку гипса, выемку плинтуса и многое другое для идеально установленной проходной двери.

Оконные рамы

Подобно проходным дверям, оконные рамы сарая не требуют конструкционных перемычек. Простой перемычка 2х4 вместе с ригелями, блокировкой и подоконником — это все, что необходимо для правильного обрамления окна.

Каркас верхней двери

В наших строительных планах показана каждая деталь надлежащего обрамления верхней двери, включая перемычки, потолки, прогоны и крепления, необходимые для надежной установки. Детали также показывают различия в обрамлении верхних дверей, обрамленных на карнизной стене, и верхних дверей, обрамленных на фронтонной стене.

Обрамление прогонов

На страницах обрамления прогонов показано, как перекрывать прогоны, крепить их к фермам и другим прогонам, а также как обрамлять прогоны на стене карниза и фронтоне. В наши планы входит часто упускаемый из виду важный шаг по созданию дополнительного прогона, чтобы сохранить 2 фута по центру. Кроме того, мы подробно покажем вам, как обрамлять прогоны для конька.

Установка Astro Armor

Мы покажем вам, как именно установить пароизоляцию Astro Armor под металлочерепицу. Как накладывать внахлест, драпировать материалы и прикреплять к прогонам.

Места расположения и профили металлической отделки

Наш обзор мест расположения металлической отделки очень поможет, так же как и профили отделки на той же странице. Когда вы получаете свои металлические накладки, многие из них выглядят совершенно одинаково в собранном виде. Наша страница сведений о профиле отделки поможет вам разобраться с ними для быстрой установки.

Установка металлических панелей

На наших страницах по установке металлических панелей показано, как именно устанавливать панели для крыши и стен. Подробная информация включает в себя схемы шурупов, правильный завинчивание шурупов с учетом преобладающего направления ветра, боковые нахлесты, насколько далеко должен выступать край карниза, установку отделки и многое другое. На наших планах даже показано размещение каждой предварительно вырезанной металлической панели, чтобы не было отходов или несчастных случаев.

Справка: Как создать отчет об измерениях (DIY)

Назначение : Позволяет создавать точные отчеты об измерениях крыши с использованием аэрофотоснимков, спутниковых изображений и чертежей.

‍

Назначение: Позволяет бесплатно создать отчет об измерениях крыши за считанные минуты.

• Загрузите изображение, используйте бесплатное изображение Bing или купите изображение премиум-класса
• Создавайте за считанные минуты, используя нашу функцию привязки, инструмент шага и многое другое
• Загрузите и отправьте отчеты об измерениях своим клиентам за считанные минуты (PDF и CSV)

‍

Необходимые условия*:   Нет.

*Требования к созданию отчета об измерениях своими руками.

‍

Доступно: Все планы (бесплатный, Pro, Premium и Elite)

‍

Вот как это работает:

Шаг 1. Найдите свой дом

Войдите в систему на приборной панели Roofr и нажмите кнопку «Измерения» на левой панели навигации.

На верхней панели навигации вы найдете вкладку «Отчеты своими руками». Нажмите на это.

Затем нажмите кнопку «Создать отчет своими руками».

Затем введите адрес, по которому вы хотите получить отчет. Нажмите «Продолжить», когда будете готовы продолжить.

Шаг 2: Выберите изображение крыши

На этом экране вам будет представлен ряд вариантов для создания отчета. Вы можете создать отчет Roofr (первый бесплатный) или нарисовать отчет самостоятельно, используя несколько изображений Nearmap и Bing для дома.

Для наших целей выберем первое изображение Nearmap. Нажмите «Нарисуй сам»

Шаг 3: Нарисуйте ребра и коньки

‍ Затем начните рисовать ребра и ребра крыши на изображении.

‍

Примечание . Вы можете использовать функцию привязки под углом 90 градусов для получения идеально прямой линии, щелкнув сетку и кнопки со стрелками в нижней части навигации.

‍

Шаг 4: Выберите типы кромок

Когда вы закончите рисовать края, нажмите кнопку «Границы» в верхней панели навигации.

Затем выберите тип кромки (карниз, ендовы, ребра, коньки, рейки, отливы к стенам, ступенчатые отливы, переходы или неуказанные) и щелкните соответствующую линию, которую вы создали.

‍

‍

Пример : Если вы хотите добавить карнизы, нажмите кнопку «карнизы» на правой боковой панели навигации, а затем щелкните любые строки, которые вы хотите пометить как «карнизы». Повторите это для всех ребер.

‍

Шаг 5. Переупорядочите слои и добавьте информацию об уклонах и слуховых окнах

Затем нажмите кнопку «Фацет» в верхней панели навигации. Здесь вы можете добавить такую ​​информацию, как уклон, слуховые окна и переупорядочить слои.

Выберите шаг, а затем нажмите на соответствующую грань. Если у вас есть какие-либо двухэтажные фасады или слуховые окна, вы также можете добавить эту информацию на этом шаге.

‍

‍

Примечание: Если вы допустили ошибку, вы можете нажать кнопки «Отменить» и «Повторить» или удалить определенную информацию, нажав «Удалить» в правой части навигации.

‍

Шаг 6. Загрузите отчет об измерениях, сделанных своими руками

После того, как вы закончите все наносить на карту и будете готовы получить окончательный отчет, нажмите кнопку «Загрузить» и выберите, как вы хотите получить это.

Просмотрите, сохраните и отправьте отчет своим клиентам!

‍

‍

Настройка + добавление слоев

1. Добавьте новый слой, нажав кнопку «+» в левой верхней части навигации.

‍

2. Отрегулируйте слои, щелкнув слой (A, B, C и т.
