Столбчатый фундамент своими руками: пошаговая инструкция.

О том чтобы возвести столбчатый фундамент своими руками, владельцы загородных участков задумываются когда необходимо основание под небольшое и/или легкое строение. Этот вид позволяет не только самостоятельно справиться с задачей, но и сократить расходы на строительство, так как в сравнении с ленточным основанием, столбчатый вариант обойдется дешевле в 1,5-2,5 раза.

Содержание этой статьи

• Характерные особенности столбчатого фундамента
• Материалы для строительства столбчатого фундамента
  • Фундамент из бревен
  • Столбики из кирпича
    • Опорно-блочный фундамент, видео:
  • Монолитные железобетонные и трубные столбчатые фундаменты
• Плюсы и минусы столбчатых фундаментов
  • В каких случаях нельзя возводить столбчатый фундамент для дома?
• Как правильно выполнить расчет столбчатого фундамента
  • • Столбчатый фундамент для террасы, видео:
• Пошаговая инструкция по возведению столбчатого фундамента
  • 1. Подготовительные работы
  • 2. Разметка участка под опоры фундамента
• 3. Этапы строительства столбчатого фундамента
  • 4. Гидроизоляция фундамента и обратная засыпка
  • 5. Забирка

Плюсом также является возможность выполнения всех работ без привлечения спецтехники, для которой просто может оказаться недостаточно места или ее использование является экономически нецелесообразным. Существует и ряд других причин, по которым застройщики отдают предпочтение этому виду фундамента: тип грунта, особенности рельефа, возможность использования различных стройматериалов и другие.

Характерные особенности столбчатого фундамента

Столбчатый фундамент состоит из опор, заглубленных не более чем на 1,5 м в грунт (в среднем этот показатель варьируется в пределах 0,5-0,7 м) и выступающих на 0,2-0,5 м над землей.

Устанавливаются столбы не хаотично, а под всеми углами будущего здания, местами пересечения несущих стен и перегородок.

Дополнительные столбы устраиваются под участками, длина которых превышает 3-3,5 м, а также под особо нагруженными конструкциями.

Как правило, расстояние между соседними опорами составляет от 1,5 до 3 метров и определяется общим весом здания и состоянием грунта под ним.

Отличительной особенностью столбчатого фундамента является наличие ростверка, главная функция которого сводится к обеспечению равномерного распределения нагрузки на основание. Для деревянных или каркасных домов в роли этого элемента выступают закладные (обвязочные) бревна или брус, для более тяжелых зданий – используются металлические швеллера и двутавровые балки, или изготавливается монолитная армированная конструкция, заливаемая в предварительно подготовленную опалубку.

По глубине заложения опорно-столбчатый фундамент может быть:

• мелкозаглубленным, на глубину от 1/2 до 2/3 от глубины промерзания;
• незаглубленным, нижняя точка которого находится на глубине не более 0,4-0,5 метра. Как правило, этот показатель составляет около от трети до половины уровня промерзания.

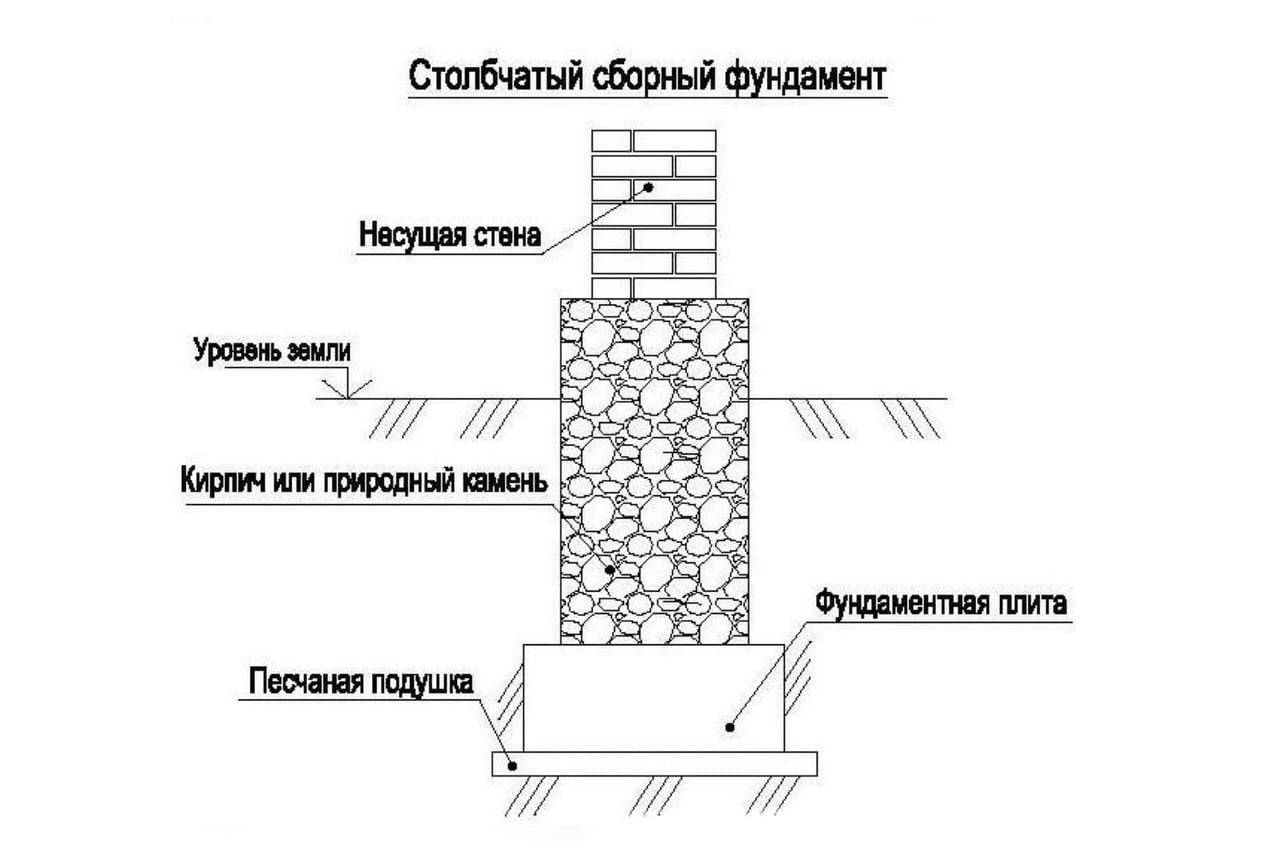

По способу возведения столбчатые фундаменты делятся на:

• монолитные;
• сборные.

Материалы для строительства столбчатого фундамента

Используемые для возведения столбов данного фундамента материалы, отличаются очень большим разнообразием. Для столбчатого основания дома можно применять:

• асбестоцементные или металлические трубы;
• красный кирпич;
• бутовый или иной природный камень;
• бетон;
• дерево;
• строительные блоки или иные железобетонные изделия и другие материалы.

Но отдавая предпочтение тому или иному материалу, следует правильно рассчитать его несущую способность, которая определяет сечение столбика.

Например, для бетонных или блочных конструкций вполне достаточно 0,4 м, а для бутового камня потребуется уже сделать опору с размером в поперечнике не менее 0,6 м.

Диаметр трубы, используемой для фундамента, составляет всего 0,2-0,3 м – этого вполне достаточно, при условии устройства армированного каркаса в ее полости.

Фундамент из бревен

Деревянные столбики из бревен, из-за их недолговечности и невысокой несущей способности, используются достаточно редко, но вполне рациональны для устройства фундамента под дачный домик, беседку, баню, гараж, или иную хозяйственную постройку.

Бревна диаметром от 150 мм предварительно следует обработать антисептиками и антипиритами, важно также защитить их гидроизоляционными составами, для этого можно даже использовать недорогой и доступный гудрон.

Столбики из кирпича

Более популярным и распространенным материалом для устройства столбчатого фундамента является кирпич, который имеет достаточную несущую способность для того, чтобы на таком основании возвести капитальное строение в один-два этажа по каркасной технологии или из дерева. Подходит и для небольших строений из кирпича с малой толщиной стен.

Но следует учитывать, что использовать можно исключительно полнотелый красный обожженный кирпич, имеющий минимальную влагопоглощающую способность и высокую плотность. Силикатный материал для возведения фундамента не годится.

Как правило, площадь столбика формируется из 4 кирпичей, а перевязка кладки выполняется со смещением – это увеличивает несущую способность. Закладка столбов производится на глубину от 0,5 до 0,7 м.

Перед укладкой первого ряда обязательно должна быть уложена песчано-гравийная подушка толщиной до 20 см, с проливкой цементным молочком – жидким цементно-песчаным раствором.

После заложения фундамента из кирпичных столбов, приступать к возведению стен можно через 2-3 недели – это время необходимо для того, чтобы цементный раствор не только высох, но и набрал прочность.

Опорно-блочный фундамент, видео:

Монолитные железобетонные и трубные столбчатые фундаменты

Бо?льшей прочностью и высокой несущей способностью отличается устройство столбчатого фундамента с использованием бетона. Более простым вариантом считается использование асбестовых или металлических труб, которые устанавливаются в предварительно подготовленные скважины с обязательной песчаной подушкой на дне.

Такой столбчатый фундамент своими руками для каркасного дома является вполне рациональным и надежным вариантом, а его устройство займет не более месяца – до набора полной прочности бетоном.

Большую несущую способность обеспечивает армирование, для которого используются прутки арматуры или заранее изготовленный каркас, устанавливаемый прямо в трубу перед началом бетонирования.

Бетонный столбик можно изготовить и без использования труб – для этого в подготовленные ямы устанавливается опалубка (съемная или несъемная) и армокаркас.

В некоторых случаях, особенно на сложных грунтах или под капитальное строение с довольно большим весом, рекомендуется устройство так называемой «подошвы» или «пяты» – специального уширения в нижней части столба.

Плюсы и минусы столбчатых фундаментов

Главным недостатком столбчатого фундамента считается невозможность устройства подвального помещения в доме. Поэтому если данный фактор является важным, то останавливать свой выбор на этом виде основания не следует. Но в остальных случаях обязательно следует рассмотреть все преимущества и недостатки.

Для частного застройщика или дачника «плюсами» будут являться следующие факты и критерии:

• стоимость, которая составляет от 50 до 75% аналогичного ленточного основания;

• значительно меньший объем земляных работ, так как надо выкопать всего лишь несколько ям, в отличие от длинного и часто глубокого рва по периметру дома;

• с выполнением всех этапов работ вполне можно справиться своими силами без привлечения дополнительной рабочей силы и спецтехники;

• устройство фундамента по частям: столбики можно изготавливать постепенно и необязательно все сразу. Это очень удобно для дачников, имеющих возможность заниматься строительством в выходные дни;

• такой вид фундамента оказывает значительно меньшее воздействие на грунт, что актуально на проблемных участках.

Среди недостатков следует акцентировать внимание на неуниверсальность использования такого вида фундамента, устраивать который можно только под каркасные, деревянные дома и другие строения из легких материалов.

Для кирпичных стен может использоваться только при условии глубокого, более 1,5 м, глубины заложения, но в таких случаях более оправданным является фундамент на сваях, если строительство ведется на сложных грунтах, а также ленточный, с возможностью устройства полноценного подземного уровня.

Для зданий из легких ячеистых бетонов не рекомендуется из-за плохой работы материала на изгиб, что в течение первых лет эксплуатации приведет к образованию продольных трещин на блоках.

В каких случаях нельзя возводить столбчатый фундамент для дома?

Особенно хорошо работает столбчатый фундамент на пучнистом грунте, который весьма опасен для ленточного.

Силы морозного пучения в этом случае оказывают воздействие на значительно меньшую площадь основания дома, что в результате не влияет на прочность строения и его сезонную усадку, по крайней мере, эти явления имеют менее выраженный эффект.

Идеально, конечно, закладку столбов выполнить на глубине ниже уровня промерзания, но такой вариант подходит не для всех климатических зон.

Например, для строительства в регионах с большой глубиной промерзания грунта или в зоне вечной мерзлоты можно сделать столбчато-ленточный фундамент, который возводиться по технологии ТИСЭ.

Главной особенностью данной разновидности основания дома является то, что в грунте на некоторой глубине возводятся столбики, а в качестве своеобразного ростверка, прямо по поверхности земли, устраивается полноценная монолитная лента, строительство которой полностью идентично возведению ленточного фундамента, но с одним отличием: все работы ведутся исключительно на поверхности. Таким образом, обеспечивается необходимая защита от влияния сил пучения на основания.

Конечно, при проектировании капитального загородного коттеджа из камня, кирпича думать о строительстве столбчатого фундамента не приходиться.

Также следует учитывать и геологическую обстановку на участке и знать, что он не подходит для слабых, водонасыщенных, торфяных и глинистых грунтов, для которых характерны горизонтальные подвижки.

В некоторых исключительных случаях их влияние можно нивелировать, например, ростверком, а также при помощи специальных мер, направленных на уменьшение силы трения грунта об опоры. Для этого часто используют различные мастики и смазки, которыми обрабатываются поверхности столбов.

Обязательно нужно уделить внимание и рельефу участка: при наличии больших перепадов высот, от 1,5-2 м и более, останавливать свой выбор на столбчатом фундаменте не только не целесообразно, но и опасно из-за недостаточной устойчивости такой конструкции и склонности ее к опрокидыванию.

Как правильно выполнить расчет столбчатого фундамента

Проектные работы, безусловно, лучше доверить специалистам. Но выполнить расчеты, например, для строительства легкой постройки на дачном участке, вполне можно и самостоятельно.

Но для этого необходимо знать несколько важных данных:

• среднюю глубину промерзания грунта в климатической зоне, в которой планируется вести строительство;

• геологические особенности участка и состав почв;

• гидрологическую обстановку: уровень подземных вод и вероятность паводковых или сезонных колебаний;

• климатические особенности региона и прежде всего, количество зимних осадков, создающих дополнительную нагрузку на конструкцию дома;

• общий вес будущего строения.

От полученных результатов будет зависеть:

• на какую глубину следует закладывать опоры – при этом необходимо учитывать, что предпочтительнее всего расположить нижний край ниже уровня промерзания, а столбы должны возвышаться над поверхностью на высоту 0,2-0,5 м;
• размер сечения, которое также определяется и выбранным для строительства материалом;
• число опор и расстояние между ними. Обязательно столбы должны устраиваться под каждым угловым соединением несущих стен: внешних и внутренних, а также под конструкциями дома, длина которых превышает 3-4 м. Под террасами, печами, крыльцом должны устанавливаться локальные опоры, которые независимы от основной конструкции, то есть не объединяются вместе с ними одним ростверком.

Столбчатый фундамент для террасы, видео:

Пошаговая инструкция по возведению столбчатого фундамента

1. Подготовительные работы

До того как приступить к строительству столбчатого фундамента, впрочем, как и любого другого, следует подготовить площадку. Убирается весь мусор, выкорчевываются пни и обязательно срезается верхний слой почвы на глубину не менее 20 см, при этом выходя за пределы будущего периметра строения на 2-3 метра.

На следующем этапе выполняет, так называемая планировка участка, суть которой заключается в корректировке его по горизонтальному уровню с одновременным срезанием всех бугров или, наоборот, засыпкой ям и других неровностей, для чего можно использовать песчано-гравийную смесь.

В тех случаях, когда планируется возвести столбчатый фундамент под баню своими руками, то удобнее все стройматериалы иметь под рукой – в этом случае сразу после того, как основание наберет прочность – надо приступать к укладке венцов.

Особенностью столбчатых фундаментов является тот факт, что их нельзя долго держать без нагрузки, а тем более оставлять в таком виде «зимовать» – весной все опоры просто могут «взойти» на поверхность.

2. Разметка участка под опоры фундамента

Данный этап работ относится к одним из самых ответственных, так как от него во многом зависит не только правильность возведения фундамента, но надежность и долговечность самого дома. А суть его заключается в точном переносе с бумаги на участок всех расчетных данных и прежде всего, мест под установку столбов.

Первой устанавливается обноска, представляющая собой угловые столбы, установленные равноудалено на расстоянии 1-2 метра от периметра будущего дома для закрепления основных осей конструкции будущего здания. Они будут служить ориентиром для нанесения на территории всех элементов фундамента и их точных размеров.

После того как определено местоположение основных угловых опор, следует перенести на местность и остальные.

3. Этапы строительства столбчатого фундамента

Сначала следует подготовить ямы для установки опор. При этом копать их можно ручным способом или арендовать для выполнения этой работы экскаватор. Глубина ям должна быть на 15-20 см глубже, чем нижняя часть столбов – это необходимо для устройства песчаной подушки.

Кроме того, по ширине они должны быть шире будущих опор на 30-50 см в каждую сторону, для того чтобы можно было свободно вести строительство и, при необходимости, установить опалубку.

Следующий этап – укладка песчаной подушки, которую обязательно следует утрамбовать, увлажняя водой.

Но, если будет возводиться монолитная конструкция, подушку лучше всего «закрепить» цементным молочком – это убережет бетон от потери влаги.

Если возводиться сборный вид столбчатого фундамента – можно сразу приступать к работе, а для монолитного потребуется установить опалубку и изготовить армокаркас.

В том случае если выбран трубный вид – то заранее доставленные на участок трубы устанавливаются в подготовленные ямы: асбестовым специальная обработка не требуется, а металлические изделия необходимо защитить от коррозии.

После этого в трубы или опалубку устанавливается армирующий каркас и выполняется бетонирование, с обязательным вибрированием смеси – это необходимо для того, чтобы избавиться от воздуха и соответственно, от формирования пустот в монолите, что не преминет сказаться на прочности опор.

Для того чтобы обеспечить равномерное распределение нагрузки на грунт и придания дополнительной прочности и устойчивости, столбчатые фундаменты возводятся с ростверком, монолитным или металлическим, который часто называют рандбалкой, или в виде обвязочного бруса, что чаще используется при строительстве деревянных или каркасных домов.

Но до того как приступить к установке ростверка обязательно нужно проверить уровень выступающих частей опор и при необходимости – выполнить корректировку по высоте.

4. Гидроизоляция фундамента и обратная засыпка

Нет ничего страшней для любого фундамента, чем воздействие подземных, а также ливневых и паводковых вод. Поэтому необходимо позаботиться о проведении профилактических мероприятий по защите основания дома. Для этого выполняют его гидроизоляцию как подземной, так и наземной частей, а также и ростверка.

Для опор наиболее эффективным является использование обмазочных составов, например, битума. Для ростверка, особенно для изоляции верхней его части от стен дома укладывается рубероид.

Далее можно приступать к работам по обратной засыпке пазух, образованных стенками ям и опорами фундамента. Для этого можно использовать выбранный ранее грунт, но лучше – песчано-гравийную смесь.

Выполняется эта операция поэтапно: насыпается сначала слой 30-40 см и утрамбовывается, затем все повторяется.

5. Забирка

Дома, стоящие на сваях или опорных столбах лишены подвала, но у них есть забирка, являющейся пространством между поверхностью земли и нижним перекрытием дома.

Гидроизоляция фундамента своими руками. — здесь больше полезной информации.

По сути – это своеобразный цоколь дома и он должен быть соответствующим образом оформлен. Но, следует учитывать, что кроме эстетической функции, эта конструктивная часть дома выполняет и практические, а именно – защищает от попадания в подпол пыли, грязи, а главное, холодного воздуха.

А для того чтобы обеспечить необходимую вентиляцию, предусматриваются специальные отверстия – продухи. Кроме того, часто через забирку производиться прокладка инженерных сетей: водопровода, канализации.

Вас заинтересует эта статья — Водопонижение грунтовых вод на строительных площадках.

Для возведения стен забирки можно использовать любой материал, но чаще всего это камень или кирпич, которые в дальнейшем можно облицевать керамической плиткой, декоративной штукатуркой, установить даже вентилируемый фасад или выбрать иной вид декоративной отделки.

Но до того как приступить к устройству забирки, надо сделать стяжку, толщина которой редко превышает 15-20 см – она и станет опорой для стен.

Так как забирка – это цоколь дома, то ее высота не должна быть менее 30-40 см. Но следует учитывать, что этот параметр определяется высотой ростверка и верхней части столбов. Этот факт следует учитывать особенно при строительстве на заболоченной местности или на территории с сезонными паводками. Кроме того, дом на высоком цоколе всегда выглядит более внушительно и монументально.

Ленточно-столбчатый фундамент своими руками: пошаговая инструкция

Инструкция – как обустроить фундамент самому

Возводятся столбчатые фундаменты по технологии в четыре этапа:

1. Земляные работы с выбуриванием ям под опорные столбы и устройством на их дне подушки из песка.

2. Установка несъемной опалубки для опор фундамента с последующей заливкой бетона либо выкладывание их из кирпича или бетонных блоков.

3. Устройство для этой разновидности свайно-ростверкового фундамента верхней распределяющей нагрузки части из железобетона, стального швеллера или древесины.

4. Гидроизоляция всей конструкции и обшивка опор по периметру здания сайдингом или профлистом.

Все достаточно просто, но есть в этом процессе и ряд нюансов. Первый из них – независимо от уровня заложения ростверка, подпорные сваи столбчатого варианта фундамента для частного малоэтажного дома следует погружать глубже точки промерзания. Чтобы ускорить работы, в отдельных случаях лучше всего будет привлечь специализированную технику с буром.

Сами опоры основания могут быть выполнены из:

Ниже приведёна пошаговая фото-инструкция столбчатого фундамента на пеноблоках:

Переносим план фундамента на местность — размечаем колышками будущие границы

Копаем ямы

Засыпаем ямы щебнем, сверху песком и несколько раз проливаем и повторяем процедуру засыпания песком

Выставляем на подушку первые 4 блока по углам и выравниваем по шнурке и размерам

Подставляем второй блок и выравниваем по уровню

Гидроуровнем отмеряем нулевой уровень фундамента — его высоту

Выставляем следующие уровни блоков нашего основания

По уровню делаем все остальные столбы

Выкладываем рубероид на столбики для гидроизоляции

Также возможно использование стальных винтовых свай. Но это уже будет больше одна из вариаций свайно-винтового фундамента. Раньше опоры делали даже из влагостойкой лиственницы. Однако сегодня большинство частных застройщиков предпочитают ставить под свой дом что-нибудь более долговечное и бетонное.

Опоры ставятся с интервалом 1,5–2,5 метра так, чтобы находиться под углами строения, в местах пересечения внутренних стен и заложения несущих балок, а также под печами и каминами. Это точки основных нагрузок. Часть из них ростверк вполне в состоянии распределить по всей конструкции. Но в идеале основной вес должен приходиться как раз на опорные сваи, на которых покоится столбчато-ленточный фундамент.

Выбирая кирпич, следует сразу исключить силикатную его разновидность. А керамический следует брать с максимально высокой морозостойкостью. В целом, если замешивать и заливать бетон не хочется, то лучше всего предпочесть ФБС. Эти блоки изначально предназначены для возведения фундаментных оснований для различных зданий.

По конструкции бетонный ростверк поверх столбов – это небольшой ленточный фундамент. Для него собирается отдельная опалубка с укладкой в нее арматуры из стальных прутков в 10–12 мм. После их связки готовый армирующий пояс останется лишь залить бетонным раствором с маркой не ниже М-300. При этом для деревянных строений ростверковая часть нередко выполняется вовсе из бруса. Во многих случаях его вполне хватает для перераспределения нагрузок.

Для гидроизоляции элементов столбчатого основания можно воспользоваться рубероидом либо жидкой битумной мастикой. Подойдет даже мягкая черепица, если она осталась неизрасходованной при покрытии кровли на уже построенном здании.

Рекомендации по строительству фундамента из асбестовых труб

Другим не менее популярным и сравнительно дешевым вариантом сооружения фундамента под баню, террасу или легкую конструкцию дома является заливка столбов, в качестве опалубки для которых используются трубы из асбеста. Их диаметр подбирается в зависимости от необходимой несущей способности. Так, если под возведение легких построек достаточно порядка 15 см, то для строительства дома из бруса или бревна необходимо делать более массивные опоры – вплоть до 30 см.

Краткая инструкция по сооружению столбчатого фундамента из асбестовых труб своими руками выглядит следующим образом:

Как и в описанном выше случае, прежде всего выполняется расчистка площадки от мусора, удаляется весь дерн, всевозможные насаждения, а также убираются фундаменты старых строений, если они имеются.
Размечается контур основания

При этом важно контролировать перпендикулярность смежных сторон – как правило, все здания имеют форму прямоугольника. С этой целью достаточно при помощи веревки проверить равенство диагоналей

Все шнуры закрепляются на колышках на том уровне, до которого будут подниматься опоры. Весь контур должен составлять одну горизонтальную плоскость, что без труда можно проверить строительным уровнем или воспользовавшись нивелиром.
При помощи ручного бура в местах установки столбов проделываются ямки. В случаях, когда необходима установка опор ниже глубины промерзания грунта, используют спецтехнику. Внизу скважины часто делается уширение с использованием специального бура ТИСЭ. Диаметр ям должен несколько превышать размер труб из асбеста. Глубину рассчитывают с учетом выполнения подушки из песка и гравия – ее высота должна быть около 20.
После того, как лунки под столбы основания будут готовы, осуществляется засыпка и уплотнение песчаной подушки, которая в процессе трамбовки обильно смачивается водой.
Далее на дно укладывается слой рулонной гидроизоляции, предотвращающей утечку воды в песок из заливаемого раствора.
Трубы устанавливаются строго вертикально на высоту, несколько превышающую уровень заливки. В таком положении их следует надежно зафиксировать, например, при помощи брусков. Для обеспечения надежной гидроизоляции при высоком уровне грунтовых вод важно обработать часть труб, находящуюся в грунте, полимерным или битумным составом.
Заранее приготовленный раствор заливается на треть высоты труб, после чего они приподнимаются на 10 см, чтобы цемент растекся по дну лунок. На этом работы приостанавливаются до полного затвердевания смеси. Такие основания создаются с той целью, чтобы будущий столбчатый фундамент смог противостоять выталкивающим силам со стороны грунта во время сезонного пучения.
После полного застывания бетонной основы, на что понадобится порядка 3-х недель, трубы вкруговую засыпаются песком. Его нужно тщательно утрамбовать, обильно смачивая водой.
Все трубы обрезаются до нужного уровня. Затем внутрь опалубки вставляются каркасы, скрепленные вязальной проволокой и состоящие из 4-х вертикальных прутков арматуры диаметром от 10 до 14 мм. Нижние концы желательно сгибать буквой Г для того, чтобы сформировать пятку. При возведении свайно-ростверковой конструкции фундамента необходимо, чтобы каркасы выступали над уровнем столбов примерно на 10 см. В том случае, если на столбчатое основание будет укладываться обвязка из бруса, арматура опускается несколько ниже верхнего края трубной опалубки.
На заключительном этапе заранее обрезанные до нужной высоты асбестовые трубы до краев заполняются раствором. При этом смесь следует периодически через каждые 15 – 20 см см высоты прессовать для удаления воздушных пузырьков.

После заливки столбчатый фундамент должен простоять хотя бы пару дней, после чего можно будет приступать к возведению стен. Без нагрузки оставлять фундамент на длительный срок не рекомендуется. После вспучивания почвы столбы могут покоситься или приподняться, в результате чего придется потратить немало времени на исправление ситуации.

Устройство основания

Чтобы грамотно возвести столбчатый фундамент своими руками для каркасного дома, важно отчетливо понимать устройство и процесс его возведения

Работы с грунтом

• Для начала работ необходима подготовка участка для возведения основания.
• Полная уборка мусора и снятие дерна примерно на 15-20 см.
• Выравнивание поверхности земли.
• Разметка участка колышками по плану. Колышки устанавливаются по угловым точкам будущего фундамента, соединяются шнуром, после чего по периметру сверяется точность разметки.
• Проводится разметка точек установки столбов.
• Выкапывание углублений.

Устройство опор

1. Кирпичные опоры. Отдельные ситуации дают возможность опорные стойки изготавливать из кирпича, что целесообразно делать на стабильных грунтах и в местах глубокого залегания грунтовых вод.

Укладка возможна двумя способами:

• укладка на подушку из песка;
• сооружение бетонного башмака, затем кладка из кирпича на затвердевшее основание.

Наиболее часто готовят опоры 25 на 25 см (ряд из 2-х кирпичей). Если планируется сооружение большого здания, то можно заложить по 4 кирпича – 38 на 38 см с дополнительной установкой арматуры внутрь столба.

Важно соблюдать исключительно вертикальное положение опор с регулярной проверкой отвесом или уровнем. 2

Блочные. Альтернативный вариант – стеновые или башмачные (подушечные) прямоугольные бетонные блоки размером 20 на 20 на 40 см. Вторые должны быть монтированы поверх подушки из песка в основании опор, форма стоек трапециевидная. Наиболее часто возводятся в качестве малозаглубленных или незаглубленных опор

2. Блочные. Альтернативный вариант – стеновые или башмачные (подушечные) прямоугольные бетонные блоки размером 20 на 20 на 40 см. Вторые должны быть монтированы поверх подушки из песка в основании опор, форма стоек трапециевидная. Наиболее часто возводятся в качестве малозаглубленных или незаглубленных опор.

Применение бетонных столбов рекомендовано при низком уровне подземных вод и при неподвижных грунтах.

3. Монолитные. Подобные опоры производятся заливкой бетонного раствора в заранее установленную опалубку, круглые или прямоугольные в сечении, дополнительно армированные стальными стержнями.

4. Прямоугольные опоры. Опалубка для подобных опор сооружается из фанеры или обрезных досок. Если возведение происходит на устойчивом грунте, то опалубка создается естественным путем из стенок углублений. До заливки раствора необходимо покрыть стенки ямы гидроизоляционным материалом.

При монтировании стоек в рыхлых грунтах нужно возводить опалубку по всей высоте будущего столба, углубления выкапываются таким образом, чтобы ее без проблем установить и зафиксировать.

5. Круглые столбы. Допускается возведение круглых в сечении опор. Для изготовления бурятся скважины 20 — 25 см в диаметре. Технология возведения совпадает с изготовлением прямоугольных опор, вместо опалубки служит рубероид, трубы из пластика или асбеста.

В некоторых случаях допустима технология ТИСЭ, когда используются специализированные буры с плугом для скважин с расширением внизу в целях увеличения площади опоры.

6. Комбинированные опоры. В ряде случаев столбчатый фундамент своими руками для каркасного дома возводится не из одного материала, а из двух. К примеру, сначала осуществляют бетонирование заглубленной части опоры, после чего возводится наземная часть, но уже с применением кирпича.

Виды опорно-столбчатых оснований

Главный критерий, который позволяет использовать различные варианты исполнения данного типа основания, это многообразие строительных материалов, применяемых в производстве работ. При планировании объекта необходимо выбирать лучший тип материалов, исходя из ряда параметров:

• Условия эксплуатации.
• Сроки строительства.
• Параметры будущего строения.
• Финансовые возможности владельца.

Проконсультируйтесь с архитектором – на основе предпроектных изысканий он сможет порекомендовать вам оптимальный вариант проекта и тип материалов.

Опорно-столбчатый фундамент состоит из ряда столбов, которые выполняют из:

• кирпича,
• фундаментных блоков,
• стальных труб рассчитанного диаметра,
• труб из асбеста,
• бетона,
• натурального камня,
• деревянных бревен.

Перед планированием такого основания, необходимо провести детальные инженерно-геологические и инженерно-геодезические изыскания. Без этого комплекса работ сложно подобрать оптимальный тип конструкции и заложить фундамент необходимой прочности. Почва должна состоять из песка или супеси, а уровень залегания грунтовых вод иметь достаточную глубину. В противном случае, приямки для опор следует заглублять гораздо ниже вод.

Каждый материал накладывает на производство работ свои особенности.

Различные варианты исполнения опорно столбчатого основания

Стальные трубы обладают прочностью и устойчивостью к нагрузкам. Но имеют один главный недостаток – они подвержены коррозии и могут постепенно разрушаться под воздействие негативных факторов окружающей среды. Перед заложением опор необходимо:

1. тщательно обработать поверхность труб специальными антикоррозийными средствами,
2. толщина трубки должна быть не менее 4 мм,
3. не допускается использование бывших в употреблении материалов – только новые трубы.

Столбы из асбеста не подвержены подобным проблемам. Также они устойчивы к воздействию воды и могут применяться на рыхлых грунтах. Но необходимо соблюдать технологию заложения и следить за качеством материала.

Бетон позволяет возводить на фундаменте сооружения средней тяжести. При этом процесс строительства простой и может быть выполнен даже не профессионалами.

Натуральный камень является «родоначальником» столбчатого основания. Он занимает большую площадь и способен выдержать большие нагрузки

Но при закладке основания важно иметь навыки кладки натурального камня – здесь есть свои особенности, требующие специальных знаний

Дерево разрушается под воздействием влаги и насекомых. Оно имеет ряд достоинств (сопротивление деформации и движениям почвы, стоимость), но требует пристального внимания при выборе древесины и выполнении работ по заложению фундамента. Кроме того, необходимо обработать бревна специальными средствами, чтобы обеспечить сохранность его структуры.

Столбчатый фундамент имеет свои плюсы и минусы. Но, если условия позволяют заложить именно такое основание, стоит отдавать ему предпочтение. Так вы значительно сократите затраты на строительство.

Опорно-столбчатый фундамент из бетонных блоков

Опорно-столбчатый фундамент из бетонных блоков самый распространенный тип основания в данной категории. Его активно применяют при строительстве каркасных домов и различных хозяйственный и бытовых построек.

Опорно столбчатое основание из бетонных блоков

При строительстве небольших зданий, порядок выполнения работы следующий:

1. Определите количество столбов на периметре здания. Обязательно располагать опоры в углах здания и в точках пересечения стен. Далее необходимо ставить столбы каждые 3 метра, не меньше.
2. Далее выполните точную разбивку фундамента на участке с закреплением каждой опоры.
3. Делаются ямы в точках расположения столбов. Глубина составляет от 15 до 30 см. Определяется от рельефа участка и характеристик грунтов.
4. В каждый приямок засыпают подушки из песка, мощностью в 15 см. После поливания водой тщательно трамбуют.
5. После этого делают опорные площадки для увеличения площади опоры каждого столба.

После создания нижней площадки приступают к размещению бетонных блоков. Лучше применять полнотелые блоки, имеющие большую прочность. Для скрепления блоков применяют кладочную смесь.

Фундамент поверхностный столбчатый из бетонных блоков при правильном выполнении работ, способен прослужить длительное время и выдерживать большие нагрузки.

Этапы строительства

Подготовка основания под здание выполняется в несколько этапов.

Разметка территории под фундамент

В соответствии с планом дома, размечается территория. Предварительно убирается весь мусор, растения, выкорчевываются кусты, деревья. Желательно снять примерно 10 см верхнего почвенного слоя.

При помощи колышков и натянутой веревки отмечаются границы дома и все внутренние несущие стены. Следует проверять, чтобы угол между стенами был строго 90º, за исключением случаев, когда проект предусматривает сложную конфигурацию стен.

Траншея

В данном случае траншея служит для удобного формирования свай. Она выкапывается на глубину не более 40 см и той ширины, которая без проблем позволит установить деревянную опалубку и заняться выкапыванием отверстий под сваи.

После того, как они будут сформированы, траншею можно закопать, т.к. выполняющая роль ростверка бетонная лента не должна лежать на грунте. Под ленточную часть можно насыпать песок до нужной высоты.

Куда вкапывать столбы?

Количество, диаметр, глубина свай должны быть определены на этапе расчета. Столбы устанавливаются по углам здания, под несущими стенами, в углах соединения этих стен, а также в тех местах, где предусмотрена установка какого-то тяжелого оборудования.

Например, если планируется монтаж печи, камина и т. п., может потребоваться усилить фундамент в этом месте. В этом случае имеет смысл установить по углам этой усиливаемой площадки сваи.

Для выкапывания отверстий под сваи используют буры, которые подбираются в соответствии с расчетными значениями диаметра свай. Диаметр должен быть немного больше, чтобы была возможность установки опалубки и укладки гидроизоляции.

Для того чтобы сэкономить на количестве бетона, можно увеличить площадь опоры сваи на грунт за счет более широкого ее основания. Тем самым, не увеличивая диаметр и вес сваи, снижается нагрузка на грунт за счет более широкой опорной поверхности. Это можно сделать, если использовать специальный бур ТИСЭ.

Внимание! Для справки, бур ТИСЭ отличается от обычного наличием откидного плуга, который позволяет сформировать полость большего диаметра в нужной части выкапываемого отверстия под столб. На самое дно засыпается песок, возможно, с добавлением щебня, слоем примерно 10 см

Опалубка

Перед бетонированием требуется возвести опалубку, а также армировать отверстие под сваю. В качестве опалубки могут использоваться доски, фанера, металл, специальные, покупаемые в магазинах, щиты и т. д. Отверстия гидроизолируются при помощи свернутого в трубу рубероида в 2 слоя.

Опалубкой для сваи может быть асбестоцементная труба, которая остается потом в земле. Рубероид, трубы вставляются в отверстие под сваю до конца. Внутри формируется армирующий каркас из арматуры диаметром 12-16 мм.

В зависимости от диаметра сваи, арматура может устанавливаться прямоугольником, или иметь в сечении треугольник с центральным прутом. Вертикальные отрезки связываются горизонтальными прутками и проволокой с шагом примерно 30 см. Арматура должна располагаться по центру трубы, не касаясь стен.

Концы арматуры должны выступать над концами трубы на 15-25 см, т. к. к ним будет привязываться армирующая основа ленточной части фундамента.

Заливка бетоном

Отверстие готово под заливку бетоном. Сначала заливается слой в 20 см, при этом рубероидная труба приподнимается, что дает возможность раствору растечься по всему основанию сваи, сформировав опорный «башмак».

В процессе заливки могут образовываться воздушные карманы, из-за чего в этом месте существенно снижается прочность всей конструкции. Чтобы избавиться от пустот, лучше заранее позаботиться о погружном вибраторе.

В крайнем случае, нужно свежезалитый раствор протыкать куском арматуры. После формирования опоры, можно заливать всю трубу. Свая должна быть изготовлена за один день.

После того, как все сваи забетонированы, приступают к формированию ленточной части.

Ленточная часть фундамента не рассчитана на соприкосновение с грунтом, ее задача – передавать нагрузку на сваи. После их заливки, опалубку следует засыпать песком, уложить гидроизолирующий слой материала, армировать, причем арматура должна присоединяться в пруткам, торчащим из залитых свай, и заливать раствором.

После того как бетон застынет, опалубка снимается, а песок из-под ленты удаляется. В результате – столбы удерживают вес всего здания, опираясь на грунт ниже уровня его промерзания, а бетонная лента-ростверк служит основой для возведения стен.

О том, как правильно сделать столбчато-ленточный фунадмент своими руками, смотрите ниже на видео:

Плюсы и минусы столбчатых фундаментов

Главным недостатком столбчатого фундамента считается невозможность устройства подвального помещения в доме. Поэтому если данный фактор является важным, то останавливать свой выбор на этом виде основания не следует. Но в остальных случаях обязательно следует рассмотреть все преимущества и недостатки.

Для частного застройщика или дачника «плюсами» будут являться следующие факты и критерии:

• стоимость, которая составляет от 50 до 75% аналогичного ленточного основания;

• значительно меньший объем земляных работ, так как надо выкопать всего лишь несколько ям, в отличие от длинного и часто глубокого рва по периметру дома;

• с выполнением всех этапов работ вполне можно справиться своими силами без привлечения дополнительной рабочей силы и спецтехники;

• устройство фундамента по частям: столбики можно изготавливать постепенно и необязательно все сразу. Это очень удобно для дачников, имеющих возможность заниматься строительством в выходные дни;

• такой вид фундамента оказывает значительно меньшее воздействие на грунт, что актуально на проблемных участках.

Среди недостатков следует акцентировать внимание на неуниверсальность использования такого вида фундамента, устраивать который можно только под каркасные, деревянные дома и другие строения из легких материалов. Для кирпичных стен может использоваться только при условии глубокого, более 1,5 м, глубины заложения, но в таких случаях более оправданным является фундамент на сваях, если строительство ведется на сложных грунтах, а также ленточный, с возможностью устройства полноценного подземного уровня. Для кирпичных стен может использоваться только при условии глубокого, более 1,5 м, глубины заложения, но в таких случаях более оправданным является фундамент на сваях, если строительство ведется на сложных грунтах, а также ленточный, с возможностью устройства полноценного подземного уровня

Для кирпичных стен может использоваться только при условии глубокого, более 1,5 м, глубины заложения, но в таких случаях более оправданным является фундамент на сваях, если строительство ведется на сложных грунтах, а также ленточный, с возможностью устройства полноценного подземного уровня.

Для зданий из легких ячеистых бетонов не рекомендуется из-за плохой работы материала на изгиб, что в течение первых лет эксплуатации приведет к образованию продольных трещин на блоках.

В каких случаях нельзя возводить столбчатый фундамент для дома?

Особенно хорошо работает столбчатый фундамент на пучнистом грунте, который весьма опасен для ленточного.

Силы морозного пучения в этом случае оказывают воздействие на значительно меньшую площадь основания дома, что в результате не влияет на прочность строения и его сезонную усадку, по крайней мере, эти явления имеют менее выраженный эффект.

Идеально, конечно, закладку столбов выполнить на глубине ниже уровня промерзания, но такой вариант подходит не для всех климатических зон.

Например, для строительства в регионах с большой глубиной промерзания грунта или в зоне вечной мерзлоты можно сделать столбчато-ленточный фундамент, который возводиться по технологии ТИСЭ.

Главной особенностью данной разновидности основания дома является то, что в грунте на некоторой глубине возводятся столбики, а в качестве своеобразного ростверка, прямо по поверхности земли, устраивается полноценная монолитная лента, строительство которой полностью идентично возведению ленточного фундамента, но с одним отличием: все работы ведутся исключительно на поверхности. Таким образом, обеспечивается необходимая защита от влияния сил пучения на основания.

Конечно, при проектировании капитального загородного коттеджа из камня, кирпича думать о строительстве столбчатого фундамента не приходиться.

Также следует учитывать и геологическую обстановку на участке и знать, что он не подходит для слабых, водонасыщенных, торфяных и глинистых грунтов, для которых характерны горизонтальные подвижки.

В некоторых исключительных случаях их влияние можно нивелировать, например, ростверком, а также при помощи специальных мер, направленных на уменьшение силы трения грунта об опоры. Для этого часто используют различные мастики и смазки, которыми обрабатываются поверхности столбов.

Обязательно нужно уделить внимание и рельефу участка: при наличии больших перепадов высот, от 1,5-2 м и более, останавливать свой выбор на столбчатом фундаменте не только не целесообразно, но и опасно из-за недостаточной устойчивости такой конструкции и склонности ее к опрокидыванию

Пошаговое руководство по инкапсуляции пространства для ползания своими руками

Устали от этого странного, неопознаваемого запаха, доносящегося с ваших полов? Царапающие звуки незваных четвероногих гостей снизу? Ощущение, что независимо от того, что вы делаете, вы просто не можете нагреть или охладить свой дом до желаемой температуры?

Инкапсуляция пространства для искателя — простой способ решить многие из этих проблем. Чистое, герметичное подполье с высокоэффективной пароизоляцией может устранить запахи, препятствуя росту плесени и улучшая качество воздуха в помещении, блокируя проникновение грызунов и насекомых и помогая снизить скрытую нагрузку на вашу систему ОВКВ, повышая ее эффективность. Полученное пространство также может предоставить дополнительное место для хранения под вашим домом.

В этом пошаговом руководстве по инкапсуляции пространства для обхода своими руками будут определены материалы, методы и способы надлежащей инкапсуляции пространства для обхода.

СЛОЖНОСТЬ:  От умеренной до высокой (Сложность частично зависит от размера свободного места в вашем подполье. Чем теснее рабочая зона, тем сложнее)

Это может быть самой сложной частью работы, в зависимости от возраста вашего дома и его предыдущих владельцев: очистка подполья, чтобы подготовить его к инкапсуляции.

Скорее всего, ваше подполье — это не та часть вашего дома, где вы проводите много времени — по крайней мере, мы на это надеемся. Однако вы можете обнаружить, что многие другие живые существа нашли пространство под вашим домом идеальным для хранения желудей, размножения или вечного отдыха. Мы также не можем помочь вам найти новый дом для очень старого, проржавевшего оборудования, оставленного там в течение последних нескольких десятилетий предыдущим владельцем. Однако не сбрасывайте со счетов этот хлам слишком быстро; иногда места для ползания полны сокровищ.

Хотя уборка и очистка подполья иногда бывает трудной задачей, она станет хорошей «проверкой здоровья» вашего дома.

Подготовительный этап № 1. Избегайте стоячей воды

Первое, на что вам нужно обратить внимание, это стоячая вода. Работа выполнена. Если у вас есть стоячая вода, вы должны проконсультироваться со специалистом, прежде чем войти в подполье.

Подготовительный этап № 2. Очистите и очистите пространство для обхода

Когда вход станет безопасным, очистите подполье от старого полиэтилена, старой/мокрой изоляции, острых камней и прочего мусора. Большинство строительных норм и правил требуют, чтобы пароизоляция подполья использовалась на земле. Это применимо даже там, где вы планируете использовать жесткую изоляцию — сначала установите пароизоляцию на землю. Для вашей собственной безопасности и комфорта во время работы сделайте эту поверхность как можно более гладкой.

Подготовительный этап № 3. Проверка состояния здоровья в ползучем пространстве

Вы почти готовы начать, но лучше закончить эту «проверку здоровья», прежде чем двигаться дальше. Это включает в себя такие вещи, как ослабление проводки — вам нужно вызвать электрика, чтобы проверить что-нибудь? Как трубы — нужен сантехник? Как насчет гниения древесины и/или повреждения термитами? Всегда лучше сначала привлечь профессионалов, теперь, когда вы предоставили им четкий путь, чтобы добраться до любых проблемных мест.

Подготовительный этап № 4: Кондиционированный воздух

Последний шаг перед началом работы: вам нужно определить, как будет кондиционироваться воздух в вашем подполье. Нужны ли вам в помещении такие предметы, как осушитель, может определить, как и где вы разместите изоляцию и дренаж.

Имея чистое и чистое подполье, вы готовы начать свой проект инкапсуляции подполья своими руками!

Шаг 2. Сначала приступайте к работе со стенами!

Чтобы максимально эффективно работать с материалом, в первую очередь следует заняться вертикальными поверхностями. Настенная облицовка, которая будет находиться в фиксированном положении, в конечном итоге будет привязана к горизонтальному почвенному слою. Таким образом, стены фундамента — это лучшее место для начала, чтобы убедиться, что лишний материал вашей облицовки стены, который поворачивается на горизонтальную плоскость, перекрывается пароизоляцией грунта на высоте 6 дюймов (дополнительное объяснение ниже).

Обратите внимание: важно оставить небольшой зазор в верхней части каменной кладки, чтобы соответствовать местным строительным нормам. Если в ваших местных строительных нормах не указан размер зазора, который необходимо оставить в верхней части каменной кладки, оставьте три дюйма открытыми, чтобы ваш инспектор по термитам мог выполнить свою работу.

Начните с наклеивания двухстороннего строительного скотча на каменную стену. Эта суперклейкая двусторонняя лента эффективно повесит вашу установку на место, пока вы не сможете закрепить ее с помощью механического крепления, например, соединительной планки. Удаляйте одну сторону защитной пленки понемногу за раз — медленно двигайтесь вдоль стены, плотно прижимая клей, чтобы убедиться, что вы двигаетесь по прямой линии, и избежать липкого беспорядка.

*Совет профессионала : перед удалением второй защитной пленки, чтобы убедиться, что двусторонняя лента действительно прижата к стене, пройдитесь по двусторонней ленте резиновым малярным валиком вперед и назад.

После того, как вы наклеили двухсторонний строительный скотч на каменную стену, снимите открытую разделительную пленку, чтобы подготовиться к нанесению пароизоляции.

Совет для профессионалов:  Найдите легкий пароизоляционный рулон, предназначенный для нанесения на вертикальные поверхности. При поиске производителя пароизоляции лучше всего выбрать продукт, предлагаемый в рулонах различных размеров и размеров для простоты установки.

Разверните пароизоляционный слой вдоль вертикальной стены и приклейте его на открытый двухсторонний скотч. Помните, что эта лента изолирует подполье от вредной влаги и запахов, поэтому плотно и равномерно наклейте ее вокруг каменных стен.

Убедитесь, что пароизоляция выходит за пределы двустороннего скотча. После того, как пароизоляция будет прикреплена к стенам, вам нужно будет прикрепить ее к бетону с помощью механического крепежа, такого как концевые стержни. Для большинства шурупов по каменной кладке необходимо предварительно просверлить отверстие в бетонной стене. Если в вашей концевой планке есть определенные отверстия, которые нужно поразить, держите клеммную планку на месте в качестве шаблона, чтобы отметить ваши отверстия маркером.

Совет для профессионалов: Сверление в каменной кладке может быть трудным и трудоемким, поэтому рассмотрите возможность аренды порохового пистолета в местном магазине инструментов или в магазине товаров для дома, чтобы ускорить выполнение проекта!

Шаг 3.

Трубы и проходки – будьте проще

Пока не раскатывайте пароизоляцию! Опять же, наиболее эффективный способ инкапсулировать ваше пространство для обхода — это сначала решить все области с фиксированным положением, чтобы это было справедливо для любых труб или других инженерных коммуникаций, идущих из земли в ваш дом.

Лучше всего обходить эти сложные места небольшими фрагментами материала. Подбирая размер пароизоляции для каждого прохода и вырезая прорези в материале, чтобы они подходили к узким местам, вы сэкономите много времени и усилий, пытаясь раскатать материал в этих местах.

Затем заклейте все шовной лентой. Помните, что завершенная установка создаст монолитную изоляцию подполья от паров и почвенных газов. Это включает в себя ваши трубы и другие проходы, поэтому плотно уплотните пароизоляцию вокруг каждой трубы или прохода шовной лентой.

Шаг 4. Колонны – у вас есть это.

Хорошие новости: вы уже знаете, как это сделать. Подготовьте колонны так же, как вы подготовили стены фундамента, используя сначала двухсторонний строительный скотч, тот же самый легкий/меньший пароизоляционный слой, который используется на вертикальных стенах, и соединительные стержни.

Совет для профессионалов:  Возможно, стены вашего фундамента содержат достаточное количество пароизоляционного материала, чтобы ровно лежать на земле, из-за этого лишнего материала колонны могут оказаться немного сложнее. В каждом углу колонны сделайте в материале рельефную прорезь, чтобы она лежала ровно. Это обеспечит плотную четырехстороннюю герметизацию колонны, а также предоставит вам хорошую мишень для склеивания, которую можно использовать, когда вы будете раскатывать материал на земле.

Шаг № 5. Почти готово — время развертывания

 Если вы выполнили эти шаги, пришло время раскатать пароизоляцию, чтобы полностью закрыть поверхность подполья.

Совет для профессионалов: Некоторые производители предлагают широкий диапазон размеров рулона, и более широкий размер рулона для почвопокровного покрытия может сэкономить вам время, усилия и материалы, такие как скотч для швов.

Если вы накладываете два шва материала внахлест, упираетесь в стены или выполняете другие мелкие работы, убедитесь, что каждый шов перекрывается не менее чем на шесть дюймов.

Заклейте все швы липкой лентой, и готово!

На всякий случай: некоторые другие переменные для рассмотрения

Это пошаговое руководство по инкапсуляции охватывает большинство областей сканирования, с которыми мы сталкивались. Однако есть и другие сценарии, с которыми вы можете столкнуться, например, вентиляционные отверстия. Не отчаивайтесь, у нас есть руководство и для этого!

Поздравляем! Вы на пути к тому, чтобы превратить сырое подполье, наполненное запахами, мусором и тварями, в более здоровую среду, которая принесет пользу всему дому над ним. Инкапсулированное пространство для обхода может творить чудеса с качеством воздуха в помещении, борьбой с вредителями и энергоэффективностью. Пока вы еще не будете там тусоваться (мы надеемся), наслаждайтесь!

Бесплатные планы внутренних колонн

автор: Джастин

• Фейсбук

• Твиттер

Послушайте, послушайте, мы НАКОНЕЦ-ТО сделали планы колонн! ВАХУ! Окончательные планы внутренних колонн, которые мы разработали для нашей гостиной, только вы знаете, три 3 года назад, наконец, здесь. С тех пор, как мы показывали вам завершение гостиной и планы встроенной части, часть первая и часть вторая, у нас возникло много вопросов о том, как мы строили наши колонны, поэтому мы разбили процесс для вашего удовольствия от сборки. .

Хорошая новость заключается в том, что этот дизайн можно использовать для отдельной колонны или в углу стены. Мы использовали его в обоих направлениях в нашей гостиной.

Вот модель внутренней колонны с некоторыми основными размерами, чтобы дать вам представление о том, насколько она велика. Ниже я покажу вам пошаговый план того, как я подошел к его строительству. Вы всегда можете изменить размеры под свои нужды.

Примечания

• Если вы хотите добавить внутреннюю колонну/пилястру на угол стены, вы просто начнете с шага 3 и не будете добавлять гипсокартон. Поскольку вы будете использовать гипсокартон, который уже есть на стене.
• Измеряйте на ходу. Высота этажа и потолка может варьироваться от шахты и даже от колонны к колонне.
• Боковые стороны могут быть немного короче в нижней части, потому что нижняя планка закроет любые зазоры до пола. Поэтому, если у вас есть пробелы, обязательно скройте их внизу столбца.
• Сначала прибейте скошенный край, затем прибейте остальные на место.
• Два или три раза отмерь и один раз отрежь.
• Для получения великолепного законченного вида отшлифуйте внешние края до 1/8 дюйма, даже те стыки, которые упираются друг в друга. Это также поможет ему избежать сколов лески, потому что это действительно острый край.

Используемые материалы

• (3) Сосна 2×4
• (1) Листы МДФ  – 4’ x 8’ x 5/8” (для распорных молдингов, соответствующих толщине декоративных молдингов)
• (1) МДФ 1×6 – длина 8 футов (молдинги основания и крышки обрезаются по ширине на настольной пиле)
• (1) Листы МДФ – 4’ x 8’ x 1/2” (для боковых и угловых молдингов)
• (1) Гипсокартон – толщиной 1/2″
• (2) Молдинг корпуса двери – 7 футов
• (1) Молдинг короны – 6 футов (докупите немного больше на случай некачественного разреза)
• (1) Декоративный полукруглый молдинг – 8 футов
• (примерно 200+)   Гвозди Brad  – 1 1/2 дюйма (калибр 18 или 16 в зависимости от калибра вашего пистолета для гвоздей)
• (100) Шурупы для гипсокартона – 1 1/4″ мин.

Используемые инструменты

• Настольная пила (дополнительно, но лучше всего подходит для скоса угловых молдингов и верхних сторон)
• Циркулярная пила
• Торцовочная пила
• Гвоздильный пистолет
• Воздушный компрессор
• Шлифовальный блок
• Рулетка
• Рамочный квадрат
• Карандаш
• Уровень

Список вырезов (длина x ширина x толщина)

• (2) 2 × 4 – 96 дюймов x 3 1/2 дюйма x 1 1/2 дюйма
• (2) 2×4  – 12 дюймов x 3 1/2 дюйма x 1 1/2 дюйма
• (1) 2 × 4  – 9 дюймов x 3 1/2 дюйма x 1 1/2 дюйма
• (2) Гипсокартон   Стороны – 96” x 12” x 1/2”
• (2) Гипсокартон   Стороны – 96 дюймов x 4 1/2 дюйма x 1/2 дюйма
• (4) Прокладки – 96” x 1” x 1” (используйте обрезки, если они у вас есть, или вырежьте полоски из листа 1/2″)
• (2) стороны – 79 1/2” x 13” x 1/2”
• (2) Стороны – 79 1/2” x 7 1/2” x 1/2”
• (2) Угловые молдинги — 79 1/2 дюйма x 3 1/2 дюйма x 1/2 дюйма (внешний край со скосом)
• (2) Угловые молдинги  – 79 1/2″ x 2 1/2″ x 1/2″  (со скошенным внешним краем)
• (8) Прокладки – 16 1/2″ x 1″ x 1/2″ (используйте обрезки, если они у вас есть, или вырежьте полоски из листа 1/2″)
• (2) Верхние стороны – 16 1/2″ x 8 1/2″ x 1/2″ (под углом оба края)
• (2) Верхние стороны — 16 1/2″ x 15″ x 1/2″ (под углом оба края)
• (2) Молдинг верхней прокладки – 16 1/4″ x 1 1/2″ x 5/8″ (под углом оба края)
• (2) Верхний промежуточный молдинг — 9 3/4″ x 1 1/2″ x 5/8″ (со скосом с обоих краев)
• (2) Нижняя распорка Молдинг – 16 1/4″ x 4″ x 5/8″ (скошенные оба края)
• (2) Нижняя распорка Молдинг  – 9 3/4″ x 4″ x 5/8″ (скошенные оба края)
• (4) Декоративный молдинг – 16 1/4″ x 2 1/4″ x 5/8″ (скошенные оба края)
• (4) Декоративный молдинг — 9 3/4″ x 2 1/4″ x 5/8″ (со скосом с обоих краев)
• (4) Средний молдинг – 7″ x 4″ x 1/2″
• (4) Средний молдинг  – 3 1/2″ x 4″ x 1/2″
• (2) Молдинг крышки – 18 1/2″ x 1 3/4″ x 5/8″ (оба края под углом)
• (2) Молдинг колпачка – 12″ x 1 3/4″ x 5/8″ (под углом оба края)

13 Этапы строительства внутренней колонны

Что вы думаете о планах колонн? Хотите попробовать это у себя дома? Надеюсь на это, и если вы это сделаете, я был бы рад, если бы вы прислали мне несколько фотографий готового продукта! Это было большим улучшением нашей гостиной, и я полностью рассмотрю возможность повторения этого проекта в другом доме!

Решил добавить фотографию до, чтобы вы могли увидеть, как много эти колонны сделали для нашего пространства! На тот момент мы жили там около года, поэтому на этих фотографиях есть несколько обновлений, но не так много:

До:

После:

Вот еще два последних снимка пространства с колоннами!

Не забывайте обо всех других бесплатных и премиальных планах, которые мы создали для вас.
