Лотки водоотводные своими руками: Водоотводные лотки своими руками — Septikland

admin

Содержание

Самостоятельный монтаж поверхностного дренажа.

Самый доступный и эффективный способ удаления с дачного участка дождевой и талой влаги — это обустройство поверхностного дренажа. Несложный монтаж поверхностных водоотводов доступен для самостоятельной реализации силами владельцев участка. В таком варианте стоимость поверхностного дренажа снижается в среднем на 35-40%.

Для создания — линейного или точечного водоотвода приобретаются: бетонные, металлические или пластиковые водоотводные лотки с решетками.

Дренажные лотки — критерии выбора

  •  Практика применения самых разных материалов показала неоспоримые преимущества лотков — полимерно-бетонных вибропрессованных. Эти материалы характеризуются: умеренным весом, прочностью, влаго-морозостойкостью, продолжительным сроком эксплуатации и доступной стоимостью.


  •  Система поверхностного водоотвода должна иметь достаточный запас по производительности. Поэтому сечение лотков подбирается исходя из интенсивности и продолжительности атмосферных осадков.

Фирменные дренажные системы, купить которые можно в специализированных организациях, имеют в своей комплектации все необходимое для качественного и производительного монтажа, включая встроенные пескоуловители.

Эти стационарные или съемные устройства используются для первичной очистки воды от песка и микрочастиц грунта.

Составляющие поверхностного дренажа

  •  Безопасная эксплуатация поверхностного дренажа и доступ для обслуживания системы обеспечивается установкой съемных: металлических или пластиковых решеток.


  •  Для хранения или утилизации избытка дренируемой воды, обустраивается герметичный или расходный дренажный колодец, к которому подключается магистральная водоотводная труба.


  •  При разметке трассы водоотвода рекомендуется по возможности избегать крутых поворотов, поскольку на таких участках отложение илового осадка наиболее интенсивное. Проблема решается установкой дополнительного пескоуловителя.

Самый простой по устройству бетонно-полимерный линейный водоотвод, стоимость которого определяется качеством используемых материалов и их совершенным монтажом. Без проблем эксплуатируется на протяжении 30-35 лет. Для пластиковых систем этот показатель увеличивается до 50 лет.

Особенности самостоятельного монтажа поверхностного водоотвода

  •  Для укладки лотков роется траншея, глубина которой определяется: высотой уплотненной песчаной подушки, размерами лотков и толщиной защитной решетки.


  •  Дно выемки выполняется с небольшим, в пределах 2-3 градуса уклоном в направлении водоприемника. На проезжей части дороги лотки монтируются на бетонно-растворную подушку. Для повышения стойкости к локальным нагрузкам, раствором заполняется объем между лотками и стенками траншеи.


  •  Высота песчаного основания определяется уровнем воспринимаемых лотками нагрузок и может варьироваться в пределах 50-100 мм. Если конструкция не предусматривает применения лабиринтных или эластичных уплотнителей, стыки заделываются влаго-морозостойким бетоном.

Как использовать или утилизировать дренируемую воду?

На территории с плотной застройкой найти водоем или складку рельефа для сброса воды достаточно сложно. Задача решается обустройством — бетонного, кирпичного, или пластикового колодезно-дренажного водоприемника.

В герметичном дренажном колодце вода отстаивается и используется для поливки газонов и огородных грядок. Еще один вариант — колодец может использоваться в качестве пожарного резервуара.

Расположенный на удалении от дома колодец расходный сбрасывает воду в нижние слои грунта с предварительной очисткой посредством донного песчаного фильтра. На гидрогеологии участка такой способ утилизации воды практически не сказывается.

Технология монтажа пластиковых водоотводных лотков своими руками

Каждое строительное сооружение, будь это частный дом или промышленный комплекс, рано или поздно сталкивается с проблемой, связанной с природными катаклизмами в виде осадков и затопления территории. Чтобы после завершения строительных работ не возникло неприятной ситуации в виде подтопления фундамента здания и качественные характеристики участка не пострадали, следует заранее задуматься об устройстве комплексной системы водоотведения.

Одним из обязательных элементов такой конструкции выступает водоотводный лоток. Сегодня существует множество разновидностей водоотводов, однако удачным решением выступают лотки, выполненные из пластика.

Для того чтобы система поверхностного водоотвода работала правильно, необходимо соблюдать несколько требований при установке системы.

Первое требование касается подбора элементов системы. При выборе элементов системы необходимо учитывать класс нагрузки. В таблице 1 показаны основные классы нагрузки.

В зависимости от особенностей эксплуатации линии водоотведения, необходимо подбирать необходимы типа лотков по виду крепления к ним водоприемной решетки.

Рассказываем о том, как правильно произвести монтаж пластиковых водоотводных лотков в комплексную систему водоотведения на участке с учётом всех особенностей этих элементов.

Особенности водоотводных лотков из пластика

Водоотводные лотки из пластика имеют несколько конструкционных особенностей. Именно они определяют выбор пластиковых лотков в виде основных элементов будущей водоотводной системы. Рассмотрим плюсы и минусы использования водоотводных пластиковых лотков и их виды.

Преимущества и недостатки пластиковых водоотводов

Водоотводные пластиковые лотки имеют немало достоинств, которые выгодно выделяют их на фоне аналогов, произведённых из других материалов:

  • обладают высокой пропускной способностью. Конструкция пластикового лотка довольно компактна, но эргономичная форма внутреннего канала позволяет свободно стекать большому количеству воды и без проблем выносит её в накопительные резервуары;

  • внутреннее пространство лотка не забивается мусором за счёт гладкости пластиковых стенок. Это существенно повышает срок эксплуатации и облегчает регулярное техническое обслуживание системы водоотведения;

  • долгий срок службы. Пластиковые водоотводы – надёжные конструкции, устойчивые к негативному влиянию химических примесей в сточных водах, одновременной стабильной нагрузке на систему во время затяжных осадков, резким температурным скачкам;

  • обладают малым весом. Пластик очень лёгкий материал, поэтому и транспортировать такие лотки гораздо легче и удобнее, и устанавливать;

  • наличие в конструкции лотков стыковочных креплений. Они облегчают герметизацию соединений отдельных лотков при их объединении в единую систему, а также при их подведении к канализационному стоку или трубе;

  • лёгкая установка. Специальных навыков при монтаже водоотводов из пластика не требуется, как и привлечения специализированной строительной техники, поэтому справиться с установкой системы водоотведения из пластиковых лотков без труда справится обычный человек в одиночку;

  • универсальность применения. В зависимости от допустимой нагрузки пластиковые лотки можно устанавливать во многих зонах – от компактной придомовой частной территории до большой пешеходной площадки с интенсивной регулярной нагрузкой.

Недостатков водоотводных пластиковых лотков гораздо меньше, чем преимуществ. Среди минусов их использования можно выделить риск повреждения пластика при наступлении сильных морозов или воздействии повышенной нагрузки (например, проезжающий транспорт или тяжеловозная техника). Со временем такие лотки могут подвергаться деформации, так как под действием различных физических и природных факторов бетон в траншее и пластик лотка расширяются и сжимаются с разным коэффициентом.

Виды водоотводных пластиковых лотков

Существует 4 разновидности пластиковых водоотводов:

  • Сточные лотки. Имеют вид прямого вытянутого желоба. Вода собирается по всей длине лотка;

  • Лотки коробчатые. Имеют П-образную форму. Чаще всего в установочный комплект входит верхняя съёмная решётка;

  • Лотки щелевые. Балочная конструкция квадратной формы, внутри имеет пустое пространство. В верхних стенках расположены прорези для сбора воды;

  • Бордюрные лотки. Похожи на предыдущий вид лотка, но на верхнем краевом участке имеется Г-образный защитный выступ, который защищает корпусную щель.

Монтаж пластиковых водоотводных лотков

Необходимо уделить  внимание типоразмерам пластиковых водоотводных лотков и пескоуловителей. Данные элементы системы необходимо подбирать по характеристикам пропускной способности, с учетом примерного рассчитываемого перемещения собранной воды к точкам сброса, с учетом местоположения и особенностей локации установки.

Линии водоотвода подключаются к магистральной линейной канализации. Для реализации этой задачи применяют следующие решения:

  • Осуществление подключения при помощи торцевой заглушки

  • Подключение при помощи отводов на дне лотка и боковой стенке

  • Осуществление подключения через пескоуловитель

Для того чтобы обеспечить соединение нескольких линейных систем водоотведения в одну, допускается использовать дополнительные вырезы. В таком случае необходимо учитывать правильную стыковку двух линий, с учетом всех требований по учету несущей способности конструкции. Также должна учитываться конечная пропускная способность единой системы.

Водоотводные пластиковые лотки при монтаже устанавливаются в бетонную обойму. Размеры приготовленной заранее обоймы зависят от нагрузки при эксплуатации системы водоотведения.

В случаях, когда монтаж пластиковых лотков производился в местах, где планируется использование системы для отвода жидкостей с агрессивными средами (автомобильные мойки, заправочные станции) особое внимание необходимо уделить стыкам меду лотками. Стыки должны быть плотно заделаны.

Для обеспечения бесперебойной работы системы в период заморозков, допускается возможность использования системы обогрева системы водоотвода. Для этого допускается использование саморегулирующего кабеля, который крепится произвольно в зависимости от конструкции системы.

Чтобы система водоотведения нормально функционировала, периодически требуется производить очистку системы от скоплений песка, ила. Также стоит очищать мусороулавливающие корзины пескоуловителей. Сроки и периодичность проведения очистных работ определяются условиями эксплуатации системы.

Работы по монтажу водоотводных лотков из пластика начинаются с подготовки. Перечень подготовительных работ включает в себя следующие этапы.

В месте планируемого монтажа системы водоотведения производится проверка грунта. Проверяется основание и несущая способность грунта.

Далее производится разбивка трассы системы водоотвода и разметка мест установки пескоуловителей, сборных колодцев и других опорных точек системы.

Следующим этапом производится подготовка траншеи для укладки элементов системы водоотведения. Подготовка траншеи проходит с учетом габаритных размеров элементов системы. Далее происходит подготовка гравийной подсыпки при необходимости.

При необходимости производятся работы по укреплению откосов траншеи, в зависимости от глубины закладки элементов и типа грунта.

Под основание обоймы производится гравийная подсыпка. Данные работы как правило проводятся для элементов системы класса нагрузки C250 и выше, высоты основания обоймы H=100 мм.

На заранее подготовленную обойму, с уплотненным основанием, производится заливка бетонной обоймы.

Монтаж элементов системы водоотведения производится после того, как основание обоймы наберет не менее 30% прочности.

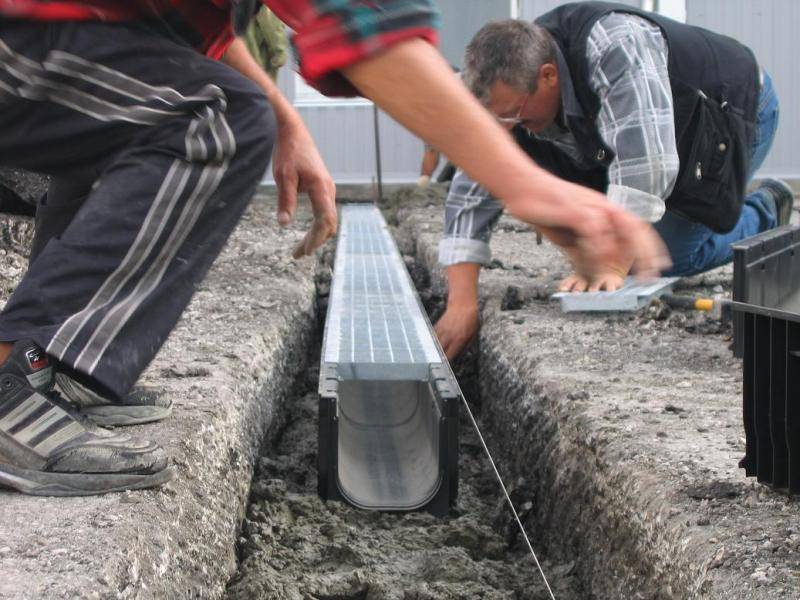

Затем следeт этап работ по монтажу элементов системы пластиковых водоотводных лотков, пескоуловителей и других элементов. Монтаж пластиковых лотков необходимо производить от мест подключения, опорных точек трассы. И далее по размеченной трассе будущей системы.

Монтаж пластиковых водоотводных лотков следует производить торцевой частью в сторону движения воды по системе. На самом лотке есть пометка, в какую сторону должна двигаться вода в лотке.

Пескоуловители, элемента крепления, заглушки, и другие части водоотводной системы монтируются согласно проекта, по четкой схеме.

Перед тем, как укладывать пластиковые лотки в подготовленную обойму, необходимо установить на лотки водоприемные решетки. Это необходимо для предотвращения деформации стенок пластиковых лотков.

Подключить водоотводную систему можно к центральной канализации, если в лотках предусмотрен отвод вертикального или горизонтального типа. В этом случае стандартные заглушки, которые находятся в стенных патрубках лотка, удаляются.

Когда необходимо провести монтаж пластиковых водоотводных лотков по периметру квадратного или прямоугольного участка в виде Т-образного или П-образного соединения, то здесь помогут стандартные заводские трафареты по бокам водоотводов. Второй способ установки – распил канала и решётки по месту стыкования контактирующих лотков.

Подключение водоотводных лотков к магистральной системе канализации рекомендуется осуществлять через пескоуловители. От пескоуловителя до первого канализационного колодца должен идти трубопровод из гладкостенной трубы. Также можно прорезать в лотке специальное отверстие (выпуск), который также может служить подключением к точке сброса.

Затем происходит заливка пазух бетонной обоймы. Перед тем как начать заливку, необходимо в обязательном порядке проверить все уровни установки лотков и подключение пескоуловителей к канализации. Как правило заливка обоймы происходит в несколько этапов, но не менее двух.

Особенности выполнения бетонной обоймы при разных классах нагрузки:

  • для зон классом нагрузки А15–В125 – возможно упрощенная схема, с неполным бетонированием обоймы (не на всю высоту стенок лотка и без гравийной подсыпки), учитывая размеры примыкающего покрытия

  • для зон с классом нагрузки С250 выполняется бетонная обойма на всю высоту лотка, гравийная подсыпка

  • для зон с повышенной нагрузкой классов от D400 до Е600 лоток бетонируется на всю высоту с учетом усиленной планки, выполняется гравийная подсыпка

Во время монтажа бетонной обоймы для установки лотков, появляется необходимость предусматривать гидроизоляционные швы, вдоль линии лотков. Также необходимо обязательно учитывать температурные швы, перпендикулярно линии лотков. Расстояние между швами в при монтаже обоймы определяется толщиной обоймы и показателем температуры воздуха.

В случаях, когда лини водоотвода сопряжена с асфальтобетонным покрытием или бетонным покрытием, необходимо обустройство гидроизоляционного шва. Это выполняется при наличии у пластикового лотка усиливающей планки швов. В таком случае шов необходимо делать как минимум на высоту усиливающей планки.

Когда лоток устанавливается на территории с бетонным покрытием, нужно проследить за монтажом температурных швов, чтобы при перепадах температур пластик имел место для расширения. Швы должны находиться параллельно линии дренажа на расстоянии около 1,5-2 сантиметра с обеих сторон от лотка. Перпендикулярное расстояние относительно друг друга – примерно 4-5 сантиметров.

Финальную бетонную заливку пластиковых водоотводов лучше всего проводить после успешного подключения системы к канализации, убедившись в её работоспособности.

Чтобы водоотводная система функционировала полноценной эффективно, уклон поверхности водоотведения нужно стараться соблюдать в значениях не менее 0,02%.

Запрещается допускать наезд асфальтоукладчика на смонтированные линии системы водоотвода в процессе монтажа системы и в период эксплуатации системы.

Если вы хотите, чтобы пластиковые водоотводные лотки служили вам долго, а эксплуатация водоотводной системы была беспроблемной, следует определить, какая нагрузка будет оказываться на территорию. Класс нагрузки присваивается на основе классификации EN 1433. Каждому типу водоотводных лотков в зависимости от материала изготовления присваиваются определённые технические характеристики, отвечающие требованиям потенциального режима использования.

К примеру, на автомагистрали и эстакады оказывается постоянная тяжеловесная нагрузка в виде потока автомобилей, а придомовая частная территория – участок с небольшой весовой нагрузкой и не таким интенсивным использованием. Однако если пластиковые лотки согласно этой классификации подходят вам для обустройства системы водоотведения, это хорошая возможность сэкономить на материалах и финансовых затратах, необходимых для привлечения специальной строительной техники (без неё не обойтись при установке лотков из бетона).



Герметизация стыков между пластиковыми лотками

Между лотками все стыки в обязательном порядке заполняются эластичным герметиком. Коэффициент эластичности герметика необходимого для заполнения стыков, не менее 200%. Так проводится герметизация стыковочных швов пластиковых водоотводных лотков.

Также следует соблюдать еще несколько рекомендаций:

  • Герметик (или другой материал заделки стыков) обязательно должен быть влагостойким

  • При заделке стыков лотков, предназначенных для эксплуатации в районах воздействия агрессивных сред, следует применять однокомпонентные и многокомпонентные герметики.

  • Если класс нагрузки составляет от A15 до С250, то все стыки между лотками дополнительно могут быть заполнены цементным раствором или эластичным уплотнителем, усиленным жидким стеклом.

  • Если класс нагрузки составляет от D400 до E600, то все стыки между лотками также заполняются мастиками или уплотнителями, герметизирующими элементы стыка.

При использовании любых материалов для герметизации стыков между пластиковыми водоотводными лотками, следует использовать материалы строго по инструкции с соблюдением всех правил.

Примыкание покрытий к системе водоотведения.

К водоотводным лоткам, в разных местах эксплуатации примыкают различные покрытия. Любое из покрытий должно быть выше водоприемной решетки на 4-5 мм.

При сопряжении системы водоотведения с различными видами покрытия должны выполняться несколько основных требований.

При укладке плитки (брусчатки) устраивается деформационный (гидроизоляционный) шов в 10 мм, на высоту штучного элемента.

При устройстве бетонного или асфальтового покрытия – устраивается технологический шов, t=10мм – герметик, шнур, мастика / пенополиэтиленовая 10 прокладка / битумная мастика, в зависимости от нагрузки.

При бетонном покрытии необходимо предусмотреть гидроизоляционные швы.

При примыкании к бортовому камню, между ним и лотком устраивается бетонная обойма минимально 50 мм. В местах примыкания бетонной обоймы с лотком и бортовым камнем устраивается гидроизоляционный шов.

Между обоймой и примыкающей бетонной оболочкой в стыке делается технологический шов на всю высоту бетонной оболочки. Бетонная обойма на всю высоту прилегающей оболочки обмазывается гидроизоляцией.

Резка лотков.

При монтаже водоотводных пластиковых лотков требуется выполнить «Г» образные и «Т» образные стыковки элементов системы. Все элементы системы, и лотки и пескоуловители имеют специальные наметки для подключения труб, лотков стандартных типоразмеров. Это можно сделать без дополнительных распилов. Места стыковки элементов системы герметизируются.

В случаях, если требуется соединить лотки под произвольным углом, по месту стыка элементов можно распилить лотки и решетки под углом, равным половине требуемого угла.

Пластиковые лотки достаточно просто режутся обыкновенно ножовкой. Это позволяет делать сложные конструкции системы водоотведения при подключении и монтаже системы. Для того чтобы распилить лотки необходимо подобрать нужный инструмент, который позволит сделать распил нужного размера и формы. Все места стыка обрабатываются герметизирующими материалами.

Общие рекомендации по эксплуатации систем водоотведения

При эксплуатации систем водоотведения необходимо особое внимание уделять контролю засорения водоотводных лотков, пескоуловителей, дождеприемников. В период окончания зимы и начала весны чаще всего происходит засорение элементов системы водоотведения различным мусором.

В большинстве случаев это связано с тем, что талые воды несут в себе большое количество мусора, грунта, остатков от растений, листьев. Все это оседает в водоотводных лотках, на стенках элементов системы водоотведения и снижает пропускную способность.

Для предотвращения засорения системы водоотведения, производится комплекс профилактических работ. Для этого существует несколько способов:

Гидродинамический способ. При проведении данной процедуры применяется специальное оборудование, такое как аппараты высокого давления. При высоком давлении вода направляется по направлению потока талых вод в системе, и размываем образовавшиеся грязевые засоры.

Для того чтобы провести процедуру гидродинамической прочистки системы, необходимо демонтировать первую решетку в линии, и механическим способом (лопатой, щетками) вычистить пескоуловитель. И затем вода под напором промывает канал водоотведения от пескоуловителя до пескоуловителя. При проведении очистки канала водоотведения гидродинамическим способом не требуется демонтировать все решетки на линии, что существенно снижает срок проведения очистки и затраты на оплату проведения работ.

Механический способ. В основе данного метода лежит ручной труд. При помощи подручных средств и специальных инструментов происходит очистка всех элементов системы водоотведения от мусора, засоров, грязи. Недостатком данного метода является большой объем работы и необходимость демонтажа всех решеток на всей длине системы водоотведения.

Термический способ. В основе данного метода лежит возможность прогревания лотов с помощью пропускания по линии водоотведения горячей воды, и растапливания скопившегося льда в лотках.

Химический метод. При данном способе очистки лотков применяются химические реагенты, которые воздействуют на образовавшиеся засоры и расщепляют ледяной покров, препятствуя образованию льда в дальнейшем.

Стоит помнить, что система водоотведения устроена таким образом, что поток воды течет под определенным уклоном. И в большинстве случаев к химическому и термическому методу прибегать не приходиться. Канал системы водоотведения проектируется таким образом, чтобы вся вода уходила без остатка, и не происходило образование обледенения поверхностей лотков.

Самым важным пунктом в контроле за системой является постоянное наблюдение и регулярные проверки пескоуловителей, очистка пескоуловителей от мусора, чтобы не снижалась их пропускная способность. Важно периодически проводить осмотр всей системы водоотведения и своевременно принимать меры по очистке каналов.
