как сделать кровлю частного дома, а также чертежи и фото некоторых этапов строительства, монтаж вентиляции и проблемы конденсата

Превращение одноэтажного дома в двухэтажный, создание оригинального дизайна здания, снижение теплопотерь через крышу, использование всей возможной площади – это только некоторые задачи, которые способна решить мансардная крыша.

Отдельным плюсом является то, что её можно построить своими руками не имея особых строительных навыков. Помощью в этом может стать данная статья.

Содержание

1 Как правильно подготовиться к строительству?
- 1.1 Чертежи и расчёты
- 1.2 Материалы и рабочие инструменты
2 Варианты сборки
3 Технология возведения
- 3.1 Создание проекта кровли частного дома
- 3.2 Установка мауэрлата
- 3.3 Возведение опорного каркаса
- 3.4 Стропила
- 3.5 Установка подкосов и фронтонов
- 3.6 Гидроизоляция
- 3.7 Монтаж обрешётки
- 3.8 Кровельное покрытие и монтаж окон
- 3. 9 Тепло- и шумоизоляция
- 3.10 Отделка изнутри
4 Вентиляция
5 Появление конденсата и другие ошибки
6 Заключение

Как правильно подготовиться к строительству?

Подготовка к любому строительству всегда начинается с расчётов, проектирования и чертежей здания. Чтобы возвести мансардную крышу тоже нужно провести расчёты, цель которых – найти компромисс между дизайном, надёжностью и стоимостью.

Чертежи и расчёты

Сначала нужно придумать общий дизайн мансардной крыши, определившись с её размерами, цветом и материалами.

Затем важно провести конструктивный расчёт, в котором стоит учесть следующие факторы:

Общий вес конструкции. Это важный фактор, поскольку, если фундамент слабый и не рассчитан на серьёзную нагрузку, то здание не выдержит дополнительный вес от мансардной крыши, даст усадку или начнёт разрушаться под давлением.
Размеры кровли. Они зависят от габаритов сооружения и желаемой полезной площади.
Сила ветра. Если дом находится в местности, где постоянно дует сильный, порывистый ветер, то для крыши нужны самые крепкие, ветроустойчивые материалы.
Нагрузка от снега. Снег может неравномерно ложиться на крышу. Например, на участках, где угол наклона крутой – снег не будет долго задерживаться, зато он будет смещаться туда, где угол наклона меньше 30°. В итоге, этот участок должен будет выдерживать двойную нагрузку. К тому же, снег может неравномерно распределяться по правому и левому скатам, в результате чего на балки и стропила будет оказываться сильное давление.

Если угол наклона крыши больше 60°, то снеговую нагрузку можно не принимать во внимание при выборе:

Шага стропил. Он должен быть такой же, как и размеры утепляющего материала.
Сечения стропил – такая же, как и толщина утеплителя.
Типа кровельного материала — даже на шероховатом покрытии снежные массы не будут задерживаться при крутом уклоне.

На фото ниже показано, как от угла наклона зависит жилая площадь и высота мансардной крыши:

Материалы и рабочие инструменты

После составления расчётов можно переходить к поиску, просчётам нужного количества и закупке материалов. Выбирать их стоит по характеристикам, отвечающим требованиям пожарной и экологической безопасности.

Из материалов потребуется:

Брус для балок перекрытия. Подойдёт размерами 100×150 и 150×200 мм.
Брус для мауэрлата – размерами 100×150 и 150×150 мм.
Брус для стоек – размерами 100×100 и 150×150 мм.
Стальная проволока для соединения между собой некоторых элементов – диаметром 3-4 мм.
Крепёжные элементы (гвозди, болты, скобы, шпильки с двусторонней резьбой, металлические уголки и стальные накладки).
Лист металла или стали для нарезки накладок – толщиной минимум 1 мм.
Древесина для стропильной системы и обрешётки.
Утеплитель.
Гидроизоляция и пароизоляция.
Кровельный материал и крепежи для него.
Антипирен для противопожарной обработки древесины.

Из инструментов пригодится:

молоток;
гвоздодёр;
шуруповёрт или гайковёрт, электродрель;
рулетка, карандаш;
ножовка или электролобзик;
строительный степлер и скобы;
отвес;
топор;
стамеска;
долото;
строительный нож;
страховочная система.

Варианты сборки

Возводить мансардную крышу можно двумя методами:

Собрать отдельные части конструкции на земле, затем поднять их в готовом виде наверх и там на месте соединить друг с другом. При такой технологии первыми выставляются крайние конструкции (фронтоны). Наверху они фиксируются длинными брусками.
Затем в отверстия, сделанные в мауэрлате, вставляются остальные части системы и тщательно закрепляются. Если нужно установить элементы в вертикальном положении или под нужным углом, то можно использовать временные распорки. В последнюю очередь монтируются боковые балки.
Собирать все детали конструкции пошагово наверху. Этот способ монтажа более удобен, если возводимая крыша очень большая по размерам и в готовом виде её нужно поднимать наверх только с помощью спецтехники.
Для начала фиксируются балки перекрытия, к которым крепятся вертикальные стойки, затяжки, временные распорки. Затем устанавливаются стропильные ноги, затяжки и укосины. При такой технологии действует тот же принцип, что и в прошлом методе: сначала фиксируются крайние элементы, а потом остальные.

Технология возведения

Чтобы сделать мансардную крышу своими руками, нужно пройти несколько этапов. На каждом из них важно быть внимательным и аккуратным.

Создание проекта кровли частного дома

Это самый ответственный этап, поскольку, если допустить ошибки в проектировании и неправильно подобрать материалы и параметры элементов, то это может привести к повреждению крыши в процессе эксплуатации, а иногда и появлению трещин в стенах дома.

Если нет желания переплачивать деньги и обращаться к профессионалам за составлением проекта, можно воспользоваться специальными программами на компьютере, которые помогут произвести расчёт количества материалов, оптимального угла наклона и других характеристик.

Проект лучше составлять в разных проекциях, чтобы с самого начала видеть и понимать расположение каждого элемента конструкции.

Отдельное внимание стоит уделить правильному расчёту высоты конька и потолка, ведь от этого будет зависеть площадь жилого помещения.

Высота от пола до конька должна быть минимум 2,5-2,7 м. Если она будет меньше, то это уже не мансарда, а чердак.

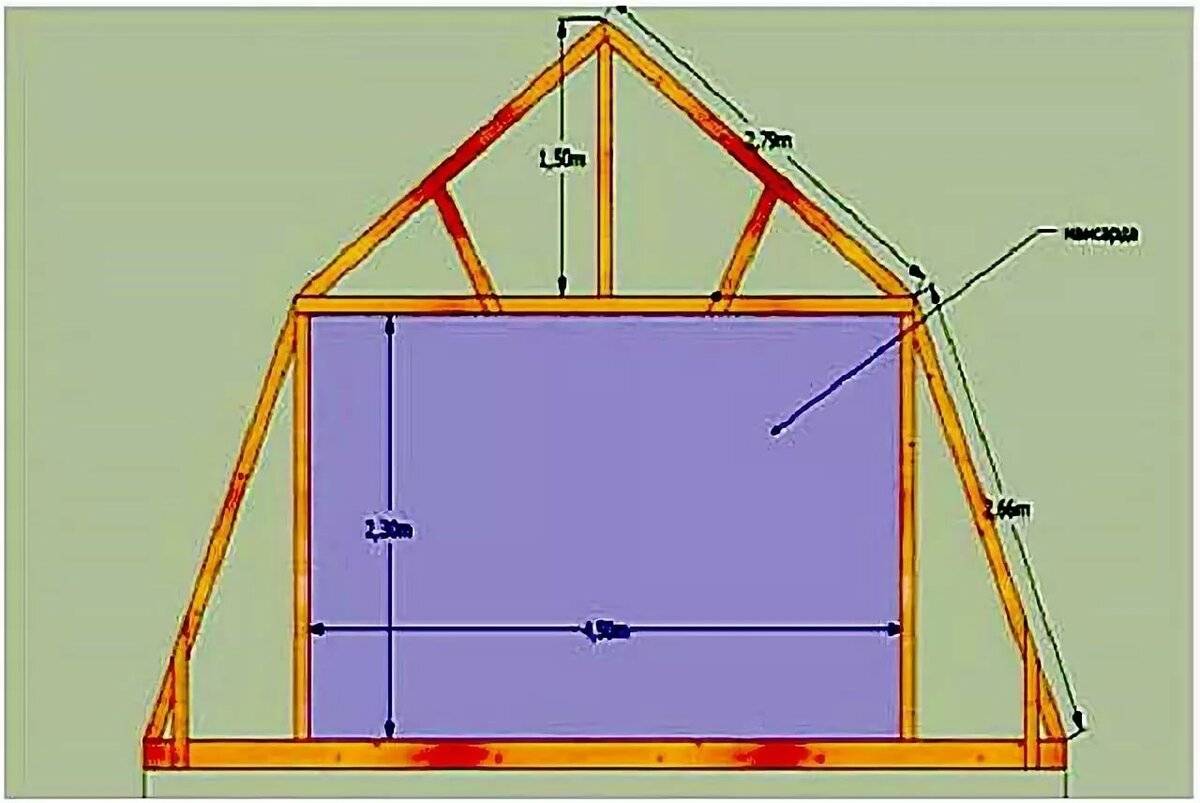

Ниже показана примерная схема несущей конструкции крыши:

На этом этапе важно продумать месторасположение лестницы на мансарду, перегородок, оконных и дверных проёмов, инженерных сетей и системы вентиляции. Заранее нужно выбрать утеплитель, так как он повлияет на шаг стропил, и кровельное покрытие, от которого будет зависеть тип и шаг обрешётки.

В проекте нужно зонировать будущую жилую площадь, например:

светлые и хорошо проветриваемые участки отвести для сна и основной жизнедеятельности;
некомфортные и труднодоступные участки выделить под место хранения вещей;
другие участки с необычными условиями нахождения можно отдать детям для их игр.

При выборе проекта мансардной крыши стоит определиться с её видом:

Двускатная – классический вариант. Из-за крутого наклона скатов по бокам невозможно поставить кровать, но зато там можно расположить полки и шкафы.
Ломанная – оптимальный вариант для маленького частного дома с крепким фундаментом.
Четырёхскатная. Этот вариант отличается сложностью монтажа и тяжёлым весом готовой конструкции.
Разноуровневая – в зависимости от площади и потребностей владельца.

Установка мауэрлата

Мауэрлатом называют элемент кровли здания, который представляет собой мощный брус, уложенный по всему периметру наружной стены. Он является опорой для стропил и равномерно распределяет нагрузку на стены и фундамент.

Лучше всего монтировать мауэрлат из бруса размерами 100×150 мм или 150×150 мм. Укладывается материал на качественную гидроизоляцию из рубероида.

В качестве крепёжных элементов мауэрлата применяются металлические шпильки, отожжённая проволока или анкерные болты диаметром 12 мм. Если мауэрлат крепится на деревянную стену, то бруски соединяются при помощи деревянных нагелей.

Возведение опорного каркаса

Монтаж каркаса начинается с возведения балок перекрытия, которые могут крепиться:

Сверху мауэрлата – в том случае, когда балки будут выноситься за периметр наружной стены;
По внутреннему краю мауэрлата – этот метод используется тогда, когда стропильные ноги будут фиксироваться непосредственно на мауэрлат. Балки перекрытия нужно крепить на стены с гидроизоляцией при помощи металлических уголков либо скоб.

Чтобы определить расположение опорных вертикальных стоек и конька, нужно сделать на середине балки перекрытия отметку. Стойки должны монтироваться с одинаковым шагом от сделанной отметки и закрепляться металлическими уголками или деревянными накладками. После установки нескольких стоек, их нужно соединить между собой затяжками, которые, в свою очередь, крепятся к стойкам специальными уголками.

Стропила

В итоге получится конструкция, напоминающая букву «П». Сбоку к ней одним концом крепятся наслонные стропила, которые своим вторым концом фиксируются с балкой перекрытия либо мауэрлатом.

В опорах или стропилах проделываются специальные отверстия, в которые нижние стропила плотно монтируются на мауэрлат под очень острым наклоном и фиксируются скобами. Верхние стропила монтируются на арочную конструкцию.

Расстояние между стропилами должно быть максимум 950 мм. Самый оптимальный шаг – 600 мм. При таком расстоянии конструкция будет иметь хорошую жёсткость и устойчивость, а также это облегчит укладку утеплителя.

Стропила крепятся гвоздями либо скобами. В качестве дополнительного крепежа можно использовать обожжённую проволоку диаметром 4 мм.

Если нужно нарастить стропила, то оптимальная длина заплатки должна быть 60 см.

Установка подкосов и фронтонов

Чтобы придать конструкции большую жёсткость и обеспечить неподвижность стоек под действием нагрузок, нужно установить подкосы. Если этого будет мало, то дополнительно можно укрепить каркас стойками и схватками.

Каркас фронтона устанавливается с учётом будущего месторасположения оконных и дверных проёмов, балкона.

Гидроизоляция

Сразу после монтажа стропил должно идти покрытие гидроизоляционного материала. По наслонным стропилам выкладывается гидроизоляция и крепится при помощи скоб и строительного степлера. Рулонный материал стелется внахлёст на 200 мм, а стыки обязательно заделываются водостойким скотчем.

Далее материал прижимается контробрешёткой в виде брусков размерами 50×50 мм (рейки располагаются вдоль стропил). Контробрешётка, набитая поверх гидроизоляции, будет надёжно её фиксировать, создав при этом достаточный вентиляционный зазор.

Монтаж обрешётки

Обрешетка набивается поверх контробрешётки с шагом равным будущему кровельному покрытию (рейки располагаются перпендикулярно стропилам).

Кровельное покрытие и монтаж окон

Самым практичным кровельным материалом считается шифер либо черепица. Металлическое покрытие станет достаточно шумным и может потребовать дополнительной шумоизоляции.

На обрешётку крепится кровельное покрытие. Работа проводится начиная от карниза крыши порядово. Листы монтируются внахлёст. Крепежные элементы желательно подбирать под цвет кровельного материала.

Строительные материалы должны обладать пожароустойчивостью и иметь низкую влагопоглощаемость, поскольку каркасом служит древесина.

Наличие окон и естественного освещения – важное условие для того, чтобы мансарда стала жилым помещением. Поэтому можно установить:

Вертикальные окна. Их монтируют на фронтоны примерно на уровне 1,2 м от пола.
Панорамные окна. Позволяют создать обзор прилежащей местности. Поскольку такое окно заменяет часть фронтона, его рама должна быть усилена, чтобы выдержать массу кровли.
Мансардные окна. Устанавливают в скаты кровли. Их нужно оснастить герметичным и ударостойким стеклопакетом, усиленной рамой и грязеотталкивающим напылением.

Общая площадь окон не должна быть больше трети от всей поверхности скатов.

Тепло- и шумоизоляция

После внешних работ предстоит утеплить крышу. Лучше всего наносить утеплитель с внутренней стороны, поскольку так больше шансов не испортить материал осадками. Со стороны помещения утеплитель герметично закрывается пароизоляцией. Затем пирог зашивается и декорируется отделочным материалом.

Утеплителем может быть различные материалы. Наиболее популярные:

стекловата;
пенопласт;
пенополистирол;
минеральная вата.

Если используется минеральная вата, то её нужно нарезать на пару сантиметров больше, чем зазор между стропилами. Это позволит избежать появления щелей.

В большинстве случаев слоя утеплителя достаточно для шумоизоляции кровли дома. Обеспечивается защита от шума дождя или порывистого ветра. Толщина звукоизолирующего слоя зависит от свойств материала, выбранного для утепления. Особенно это важно для металлических кровельных покрытий, обладающих высокими резонирующими свойствами.

Сравнительные характеристики для разных материалов можно посмотреть в таблице:

Отделка изнутри

Для финишной отделки пола и стен можно использовать те же самые материалы, что и в обычных помещениях. Например, для покрытия пола подойдут:

ламинат;
линолеум;
ковролин;
керамическая плитка.

Для отделки стен рекомендуется попробовать один из этих вариантов:

Покраска.
Поклейка обоев с обрамлением декоративными молдингами.
Монтаж гипсокартона с дальнейшей покраской.
Отделка декоративным камнем небольшого участка стены.
Облицовка евровагонкой.

Вентиляция

Поскольку мансарда будет утепляться и отапливаться, её нужно снабдить принудительной вентиляцией. Естественного проветривания будет мало.

Для этих целей подойдёт:

Коньковой аэратор, размещённый вдоль конькового соединения.
Точечный аэратор – монтируется там, где нет конькового соединения.
Карнизный продух – расположен под свесом кровли.

Появление конденсата и другие ошибки

В таблице приведены самые распространённые ошибки при возведении мансардной крыши.

Вид ошибок	Ошибка	Решение проблемы
Конструктивные	Использование необработанной древесины.	Чтобы в древесине не заводились паразиты, плесень и была исключена возможность гниения или моментального возгорания в случае пожара, пиломатериалы обязательно нужно обрабатывать антипиренами и другими антисептическими обработками.
Конструктивные	Крепление стропил проводится ненадёжно и осуществляется без применения теплоизоляционной прокладки.	Проводить крепление без предварительных расчётов – нельзя. Стоит приобретать только надёжные и специальные крепёжные элементы.
Ошибки во время монтажа утеплителя	Неправильная теплоизоляция и появление конденсата на стенах	Любой, даже самый качественный материал, без должной вентиляции быстро придёт в негодность. Поэтому важно на этапе создания обрешётки и монтажа утеплителя оставить вентиляционный зазор. А перед тем, как монтировать следующий лист утеплителя, нужно убедиться в герметичности предыдущего, особенно в месте примыкания к стене.
Ошибки во время монтажа утеплителя	Маленькая толщина утеплителя	Есть регионы, где минимальной толщины утеплителя будет недостаточно. Поэтому нужно учитывать климатические условия и подбирать материал нужной толщины.
Ошибки при монтаже окон	Отсутствие утеплителя вокруг окна	Некоторые строители большое внимание уделяют крепости стеклопакета, чем утеплению вокруг окна, а в итоге в этих местах накапливается конденсат и появляется плесень. Решение – зону монтажа и откосы утеплить минеральной ватой. Также под окнами желательно установить отопительные приборы.

Заключение

Решений по проектированию мансардной крыши очень много. Они могут быть как стандартные, так и разработанные под конкретный дом. Поэтому перед началом строительства нужно рассмотреть все варианты, следовать проекту и не экономить на материалах, особенно утеплителе и крепёжных элементах.

Выбор Формы Кровли для Устройства Мансарды ∼ Советы Специалиста • 333+ Images • [АртФасад]

При выборе типа кровли необходимо руководствоваться критериями, которые будут наиболее важными в том или ином случае. Основными из них являются:

Климатические особенности. Если в регионе строительства есть особенные климатические условия, то их нужно обязательно учитывать, так при больших снеговых нагрузках рекомендуется делать угол наклона кровли максимально большим, при сильных ветрах же наоборот — минимальным.
Внешний вид кровли и формируемого внутреннего пространства также играют большую роль при выборе кровли, поскольку архитектура должна быть не только функциональной, но и эстетически привлекательной.
Материал строительства. Если мы привязываемся по тем или иным причинам к конкретному материалу строительства, то должны учитывать его конструктивные и эксплуатационные свойства.
Бюджет строительства также влияет на размеры и конфигурацию кровли, поскольку они влекут за собой стоимость работы и материалов.
Размеры перекрываемого пространства определяют вид стропильной системы кровли.

ВИДЫ МАНСАРДНЫХ КРЫШ

Односкатная — самая простая в строительстве кровля, является достаточно бюджетным вариантом, но не слишком распространенный вариант для мансарды. Скат располагают с ветренной стороны. Угол наклона обычно принимается 35-45 градусов для оптимального отвода осадков.
Двускатная (щипцовая) пологая — имеет удобную форму для расположения мансарды, но подразумевает наличие аттиковых стенок, которые обычно имеют минимальную высоту 1-1,2м. Является не самым удачным вариантом для климата с большим количеством снега.
Двускатная крутая — достаточно удобный распространенный вариант, позволяющий сэкономить на аттиковых стенах.
Двускатная ломаная — является самым распространенным вариантом мансардной крыши из-за удобного внутреннего пространства и простоты строительства.
Четырехскатная (вальмовая) — распространенный и привлекательный тип кровли, но не слишком удобный для размещения мансарды из-за наличия четырех скатов. Также подразумевает обязательное наличие мансардных окон в кровле.
Многоскатная (многощипцовая) — устраивается при сложном плане дома, подразумевает наличие ендов (внутренних углов, образующихся в месте стыка двух скатов), что требует повышенных требования к характеристикам кровельного покрытия.

Мансардное помещение лучше предусматривать в проекте дома заранее, хотя нередко под него обустраивают уже существующий чердак для увеличения жилой площади. Чаще всего в мансарде размещают спальню, комнату отдыха, мастерскую или детскую.

КАК ПОСТРОИТЬ МАНСАРДНУЮ КРЫШУ — ЭТАПЫ

Возведение аттиковых стен (при их наличии), которые являются продолжением наружных стен и в высоту составляют 0,8-1,5 м (оптимальная высота 1,2м).
Строительство каркаса мансарды (деревянный, металлический), который включает мауэрлат, лежень, стропильные ноги, прогон, конек, подстропильные ноги, стойки, схватки, обрешетку.
Гидроизоляция — на обрешетку крепится пленка гидробарьера.
Утепление кровли. Поскольку пространство под кровлей является жилым, на утеплении кровли нельзя экономить, так как кровля круглый год подвергается сильным атмосферным воздействиям.

[su_spacer size=»30″]

Утеплитель укладывается с внутренней стороны впритык между стропилами. Обычно используется базальтовая вата, эковата (целлюлоза), пенополиуретан, пенопласт, пенополистирол, стекловата. Толщина утеплителя составляет 150-200 мм, в зависимости от его теплотехнических характеристик , климата и выбора кровельного материала.

Укладка паробарьерной пленки, защищающей утеплитель от паров воздуха, которые могут проникнуть из помещения мансарды в кровлю и тем самым снизить теплоизоляционные свойства утеплителя.
Монтаж мансардных окон. При определении количества окон, необходимо руководствоваться нормативами по освещению жилых помещений. Ширину окон обычно задают меньше на 4-6 см шага стропил для простоты установки, при установке более широких окнах необходимо делать усиленную балку над ними.
Укладка кровельного материала. При выборе кровельного материала важно сформулировать несколько критериев, которые будут наиболее важными в конкретном случае.

[su_spacer size=»30″]

Первым является вес материала, для тяжелого кровельного покрытия нужна мощная стропильная система. К такому покрытию относятся: керамическая и цементно-песчаная черепица, сланцевая черепица. К легким материалам относятся: профнастил, металлочерепица, ондулин, мягкая битумная черепица, композитная черепица, фальцевая кровля. Для мансарды важным критерием является шумность кровельного материала и способность к нагреванию. Естественными критериями выбора являются долговечность, пожаробезопасность, экологичность, эстетический и ценовой аспект.

Внутренняя отделка мансарды. В качестве внутренних отделочных материалов можно использовать любые из применяемых в доме материалов — обои, штукатурку, краску, деревянную обшивку.

[su_spacer size=»30″]

СТРОПИЛЬНАЯ СИСТЕМА МАНСАРДНОЙ КРЫШИ: ЧЕРТЕЖИ

В зависимости от формы и размеров крыши, стропильная система мансардного этажа может быть простой или более усложненной. Важными факторами являются длина перекрываемого пролета, угол наклона крыши, снеговая и ветровая нагрузки и масса кровельного материала, сечения конструктивных элементов, расстояние между стропилами.

Небольшие по ширине помещения перекрываются простыми по конструктиву крышами. Самая простая кровля — односкатная. Стропила укладываются на мауэрлат, расположенный на несущих стенах. Угол наклона может быть любым. В зависимости от ширины пролета, с увеличением ширины пролета конструкция усложняется дополнительными опорами.

ФОРМА КРЫШИ ДЛЯ МАНСАРДЫ

Самая распространенная форма мансарды — это треугольник, состоящий из двух стропильных ног и связывающей их снизу или сверху затяжкой (балка перекрытия или верхняя затяжка). Пролет такой мансарды обычно не превышает 6 метров. Стропила укладываются на мауэрлат либо с аттиковой стенкой либо без. Высота до потолка в жилом мансардном помещении должна быть минимум 2,5 метра.

ЛОМАНАЯ КРЫША С МАНСАРДОЙ

Удобным вариантом является ломаная крыша мансарды, которая позволяет сохранить максимум полезной площади. Ломаная кровля может быть классической и полнообъемной. В классическом варианте верхний скат делают под углом 30, а нижний — 60. В полно объемном не придерживаются этого правила, а исходят из формирования максимальной полезной площади.

ДВУСКАТНАЯ КОНСТРУКЦИЯ МАНСАРДНОЙ КРЫШИ

Двускатная кровля является самой популярной для обустройства мансарды, поскольку достаточно удобна по функциональности, недорога и популярна в современной архитектуре. Стропильные системы двускатных крыш бывают висячего и наклонного типа.

Стропильная система висячего типа. В этой схеме стропила опираются с одной стороны на несущие стены, а с другой соединяются с противоположными стропилами. Для обеспечения жесткости стропила скрепляются нижней затяжкой или ригелем сверху, либо затяжкой и ригелем одновременно (при большем пролете).

УСТРОЙСТВО МАНСАРДНОЙ КРЫШИ

Стропильная система наклонного типа. Применяется при пролете крыши более 10 м и наличии несущей стены посередине, на которую ставятся стойки, а на них прогон, на который уже опираются стропила. В зависимости и размеров помещения, конструкция может быть простой или более сложной.

МАНСАРДНАЯ КРЫША: КОНСТРУКЦИЯ

Основными конструктивными элементами двускатной конструкции мансардной крыши являются:

Мауэрлат — брус сечением 10×10 или 15×15 см, который кладется на продольные стены и крепится анкерами. На мауэрлат опираются стропила для равномерной передачи нагрузки от кровли на несущие стены.
Стропильная нога — Основной конструктивный элемент кровли с сечением 15×10(5) см. Шаг установки стропил зависит в основном от размеров кровельного материала и утеплителя и обычно составляет от 0,6 до 1,2 м. Стандартная длина 6м, при большем пролете стропильная нога доращивается до необходимой длины.
Затяжка — важный конструктивный элемент в висячей конструктивной схеме. Затяжка может быть нижней или верхней, работает на скрепление стропильных ног, придавая им жесткости.
Лежень — так называемый мауэрлат, который кладется на внутреннюю несущую стену с целью равномерной передачи нагрузки от кровли на стену.
Подкосы — конструктивный элемент, устанавливаемый между стропильными ногами и несущими опорами.
Обрешетка — система из досок, на которую крепится кровельный материал. Бруски укладывается перпендикулярно стропилам и имеют разное сечение, зависимо от материала кровли — 3×10см, 5×15см и тд.
Конек крыши — горизонтальный элемент на самой вершине кровли, образующийся соединением стропильных ног.
Свес крыши — нижний, выступающий от стены элемент кровли, защищающий стены от дождя. Формируется за счет стропильных ног, если же длины стропильных ног не хватает, то монтируют дополнительные элементы — кобылки.

РАСЧЕТ МАНСАРДНОЙ КРЫШИ

Расчет мансарды включает в себя расчет площади помещения, расчет параметров кровли, расчет теплоизоляции стен и кровли, расчет суммарной нагрузки мансарды на здание.

Площадь мансарды зависит, конечно же, от площади дома и от формы крыши, поскольку на мансардном этаже есть полезная площадь и глухие зоны. Согласно нормам проектирования мансарды, при определении площади помещения мансардного этажа, учитывается его площадь в местах с высотой до кровли 1,5 м при наклоне кровли 30, 1,1 м — при 45 и 0,5 м — при 60 и более. При промежуточных значениях высота определяется по интерполяции.

Площадь участков с меньшей высотой учитывается в общей площади с коэффициентом 0,7, при этом минимальная высота стены должна быть 1,2 м при наклоне потолка 30, 0,8 м — при 45-60, не ограничивается при 60 и более. Как правило, глухие зоны используются для размещения шкафчиков для хранения, встроенных шкафов.

Расчет Стропильной Системы Мансардной Крыши

В небольших мансардах полезная площадь приходится на центральную максимально высокую часть помещения, а глухие зоны — на отдаленные от центра участки возле примыкания скатов и перекрытия. Так как мансардный этаж обычно используется как спальня, комната отдыха, детская, мастерская, кабинет, то под наклонным потолком достаточно удобно размещать спальное место, тумбу, стол, кресло, ванну.

Расчет Мансардной Двускатной Крыши

Расчет параметров кровли включает в себя такие показатели: высота конька кровли, высота аттиковых стен, высота помещения во всех его точках, расчет конструкции пирога кровли, вычисление размеров всех конструктивных элементов — стропил, балок, ригелей и т.д., общий вес и площадь кровли.

Расчет суммарной нагрузки на здание — это суммарный вес мансарды, включающий постоянные и временные нагрузки. К постоянным относятся вес конструкции, кровельного материала, изоляционных и отделочных материалов, окон и дверей, вес мебели и оборудования. К временным нагрузкам относятся: снеговая и ветровая нагрузки, нагрузки от людей и животных. Также существуют особые нагрузки — сейсмические, взрывные, от деформации основания.

Красивые Мансардные Крыши На Фото

Двускатные Мансардные Крыши На Фото

Мансардная Крыша На Лучших Фото

Крыши Домов С Мансардой

Фото Мансардных Крыш

Крыши Домов С Мансардой Фото

Проекты Мансардных Крыш На Фото

Виды Мансардных Крыш на Фото

Expert Roofing Contractors в Уоррендейле, Пенсильвания

ПОЛУЧИТЕ ОЦЕНКУ ИЛИ ЗАПИСЫВАЙТЕСЬ НА ВСТРЕЧУ СЕГОДНЯ.

Надежные услуги по установке крыш с 1980 года

PJ Fitzpatrick — ведущий поставщик опытных кровельных подрядчиков в Уоррендейле, штат Пенсильвания. Наш обширный опыт в предоставлении надежных услуг по установке крыш на протяжении более 40 лет сделал нас лучшим выбором. Наша приверженность исключительному мастерству и обеспечению удовлетворенности домовладельцев отличает нас от остальных. Если вам нужен надежный подрядчик по кровельным работам, свяжитесь с нашими экспертами в Уоррендейле, штат Пенсильвания, сегодня, чтобы получить оценку.

Лучшие кровельные подрядчики готовы к работе

С PJ Fitzpatrick каждая новая кровельная установка имеет ограниченную пожизненную гарантию, которая распространяется как на материалы, так и на работу. Мы чрезвычайно уверены в способностях нашей кровельной бригады, поэтому мы гарантируем, что их мастерство продлится на протяжении всего срока службы крыши. С нашей гарантией вы можете быть уверены, что ваш дом будет защищен долгие годы. Наши профессиональные кровельные подрядчики оснащены оборудованием для работы с любым типом кровли.

Получить оценку

Наши кровельные подрядчики специализируются на кровельных работах из битумной черепицы

Если вы находитесь в Уоррендейле, штат Пенсильвания, и подумываете о замене крыши, мы предлагаем на выбор различные типы битумной черепицы. У нас есть классические варианты с различными цветами и текстурами, а также архитектурная и роскошная черепица для более выразительного внешнего вида. Наши подрядчики по кровельным работам также могут установить охлаждающую крышу для противодействия солнечным лучам. Какими бы ни были ваши предпочтения, наша черепица гарантированно обеспечит как защиту, так и эстетическую привлекательность.

Архитектурная черепица

Если вы ищете крышу со слоистым и трехмерным внешним видом, вы можете рассмотреть архитектурную черепицу, которая завоевала популярность благодаря своей прочности и долговечности.

Роскошная черепица

Эта высококачественная черепица изготавливается только из материалов высочайшего качества, которые представлены в уникальных стилях и доказывают, что они великолепно выглядят и долговечны.

Технология прохладной крыши

Разработанные для отражения видимых, ультрафиолетовых и инфракрасных длин волн солнца и излучения поглощенной солнечной энергии, системы с технологией прохладной крыши очень эффективны.

Здоровая крыша — хорошая инвестиция

Ваша крыша является важным компонентом вашего дома, обеспечивающим защиту от непогоды круглый год. Если вам нужна замена крыши в Уоррендейле, штат Пенсильвания, команда опытных кровельных подрядчиков PJ Fitzpatrick всегда готова помочь. Мы позаботимся о том, чтобы ваша новая крыша была установлена с максимальной осторожностью и точностью, гарантируя, что ваш дом останется безопасным и надежным на долгие годы. Свяжитесь с нами сегодня, чтобы рассчитать стоимость кровли или узнать больше о наших услугах.

НАША КРОВЕЛЬНАЯ ГАЛЕРЕЯ

Являясь одной из ведущих кровельных компаний в регионе, мы предлагаем широкий спектр кровельных услуг, чтобы ваш дом оставался сухим, безопасным и выглядел великолепно. Посмотрите нашу фотогалерею кровли, чтобы увидеть некоторые из удивительных преобразований.

ХОТИТЕ СДЕЛАТЬ ЭТО САМОСТОЯТЕЛЬНО?

Руководство по УСТАНОВКЕ И РЕМОНТУ КРОВЛИ

Ресурс «Сделай сам» для домовладельцев от специалистов по благоустройству дома. В этих проектах наши специалисты по ремонту крыш показывают, как отремонтировать или установить крышу. Мы предоставляем список всех необходимых материалов и пошаговую инструкцию.

Посмотреть галерею

Expert Roofing Contractors в Монессене, Пенсильвания

ПОЛУЧИТЕ ОЦЕНКУ ИЛИ ЗАПИСЫВАЙТЕСЬ НА ВСТРЕЧУ СЕГОДНЯ.

Надежные услуги по установке крыш с 1980 года

PJ Fitzpatrick — ведущий поставщик опытных кровельных подрядчиков в Монессене, штат Пенсильвания. Обладая более чем 40-летним опытом предоставления надежных услуг по установке крыш, мы создали репутацию исключительного мастерства и удовлетворенности клиентов. Если вам нужен надежный подрядчик по кровельным работам в Монессене, штат Пенсильвания, обратите внимание на наших профессионалов. Свяжитесь с нами сегодня, чтобы получить цитату.

Лучшие кровельные подрядчики готовы к работе

Получить оценку

Наши кровельные подрядчики специализируются на кровельных работах из битумной черепицы

Если вы планируете заменить крышу в Монессене, штат Пенсильвания, у нас есть множество битумных гонтов, из которых вы можете выбрать. Мы предлагаем несколько цветов и текстур для классического внешнего вида, а также архитектурную и роскошную черепицу для более объемного вида, повышающего привлекательность вашего дома. Мы также можем установить технологию прохладной крыши для защиты от солнечных лучей. Наши кровельные подрядчики могут установить черепицу, которая обеспечивает как защиту, так и желаемый внешний вид вашего дома.
