Мауэрлат своими руками: Мауэрлат для двухскатной крыши своими руками

Установка мауэрлата и монтаж конструкции, что такое жесткая установка и в чем отличие от скользящей, советы мастеров

Крыша дома является основным его элементом, который защищает жилище от снега, дождя и других природных явлений. В строительной практике немало вариантов постройки крыши. Но для нашей страны популярным вариантом является остроконечная конструкция.

• Мауэрлат что это такое?
• Соединение мауэрлата
• Как происходит крепление стропила к мауэрлату?
• Жёсткая установка стропил
• Что такое скользящая установка?
• Как закрепить на стене брус?

Мауэрлат что это такое?

Мауэрлатом является одним из важных элементов стропильной системы крыши. При помощи мауэрлата удаётся распределить сосредоточенную нагрузку, которая передаётся точками опоры стропил на всю поверхность верхней части стены. Такая особенность характерна для кирпичной стены.

Также этот элемент необходим для привязки кровельной конструкции к стенам. Укладка мауэрлата осуществляется с сохранением определенного отступа от внешнего края стены. После чего элемент крепится к стене. Необходимо отметить, что монтажу крыши к стенам дома нужно уделять особое внимание. Особенно это касается регионов с сильными ветрами. Если дом кирпичный, то в верхней части стены нужно сделать бетонный армопояс. В него заделываются металлические анкеры. После чего в мауэрлате делают сечение небольшого размера и плотно насаживают сверху на анкер.

Как правило, мауэрлатом является верхний венец сруба. Для деревянного дома неважно, что это брус или бревно. Но, и в этом случае элемент закрепляется на стены по всей длине при помощи анкеров. В доме из дерева для крепления и сборки самого дома применяются деревянные нагели.

Стоит отметить, что мауэрлат для сруба выполняется единой конструкцией. Но, если это условие невозможно будет соблюсти, необходимо увеличить количество анкерных креплений мауэрлата к стене. Есть масса примеров того, как сделать стропильную систему крыши.

Для самого простого способа необходимо сделать небольшие сечения на мауэрлате. После чего положить туда подстропильные балки, на которые монтируются стропила. Такая конструкция образует треугольник, который является самой надёжной и устойчивой фигурой. К тому же треугольная система способна противостоять нагрузкам.

Соединение мауэрлата

В некоторых случаях может понадобиться соединение мауэрлата. Это происходит тогда, когда элемент опирается на колонны или, если необходимо сделать большие пролёты.

Для правильного монтажа мауэрлата необходимо:

• сделать запилы двух концов. Запил разделяет брус по толщине на 100 мм, по длине на 50 см;
• наложить два бруса друг на друга. Крепятся они при помощи шпилек диаметром 12 мм;
• после завершения работы мы сможем получить мауэрлат необходимой длины.

Если элемент опирается на колонну, то соединение нужно делать в точке опоры. Мауэрлат нужно пропитать противопожарным антисептиком и средством против короедов. Таким образом, вы сможете добиться долговечности конструкции.

После того как все работы по соединению будут завершены, можно приступать к креплению мауэрлата к кладке дома. Для этого можно использовать шпильки.

Как происходит крепление стропила к мауэрлату?

В строительстве крыши можно выделить несколько важных этапов. Одним из таких является возведение стропильной системы и крепление её к мауэрлату. От того, как вы соберёте стропильную конструкцию, будет зависеть, как крыша будет защищать ваш дом от снега, дождя и других климатических перепадов природы.

При креплении мауэрлата необходимо учитывать, что стропила выполняются из древесины, которая имеет свои особенности. Например, в сырую погоду она увеличивается в размерах, а в засушливую имеет особенность сжиматься. Именно поэтому для установки не стоит использовать жёсткие крепления. Они могут стать причиной смещения и разрыва материала. В том случае, если вы идеально рассчитаете количество мауэрлата, но ошибётесь при устройстве кровельной конструкции, это будет чревато образованием распорной силы. В итоге эта ошибка приведёт к тому, что вся конструкция дома начнёт рушиться. Чтобы избежать таких ошибок, стропильную конструкцию необходимо крепить либо скользящим креплением, либо жёстким.

Жёсткая установка стропил

Этот вид установки не предполагает никаких сдвигов и поворотов. В этом случае для установки используются следующие элементы:

1. Брус в виде уголка. С его помощью стропила закрепляют к мауэрлату опорным бруском под оказываемым давлением. Для того чтобы конструкция не сместилась в сторону, необходимо по бокам вбить гвозди.
2. Также можно сделать запил на стропилах. После чего они вешаются на гвозди или проволоку. Стоит отметить, что такой вид установки используется чаще, чем первый. Так, в этом случае появляется жёсткий узел, который способен соединить стропильную ногу с мауэрлатом. Что касается толщины этого строительного материала, то она не важна. Так как в конструкции вбиваются три гвоздя: два по бокам и один вертикально в поверхность.

Для того чтобы соединить конструкции с материалом из дерева используют проволоку и анкер, который является подстраховывающим элементом. Если у кровли имеется одинаковый угол ската, то для постройки стропил необходимо использовать только один шаблон.

Что такое скользящая установка?

Одной из особенностей этого вида установки является то, что конструкция, точнее, её элементы, могут перемещаться свободно. Это будет зависеть от размеров самого строительного материала и от амплитуды движения. В основном перемещение осуществляется от стропильной ноги до мауэрлата.

Плюсы этого вида установки проявляются при строительстве деревянных домов. Ведь усадка бруса не деформирует кровельную конструкцию. В связи с этим можно подстроиться под новое положение.

Стоит отметить, что конструкция собирается на ровной поверхности. При этом должны соблюдаться все замеры, создание сечений, а также осуществление подгонки всех применяемых элементов. После чего конструкцию можно устанавливать внутрь помещения. Делается это поэтапно.

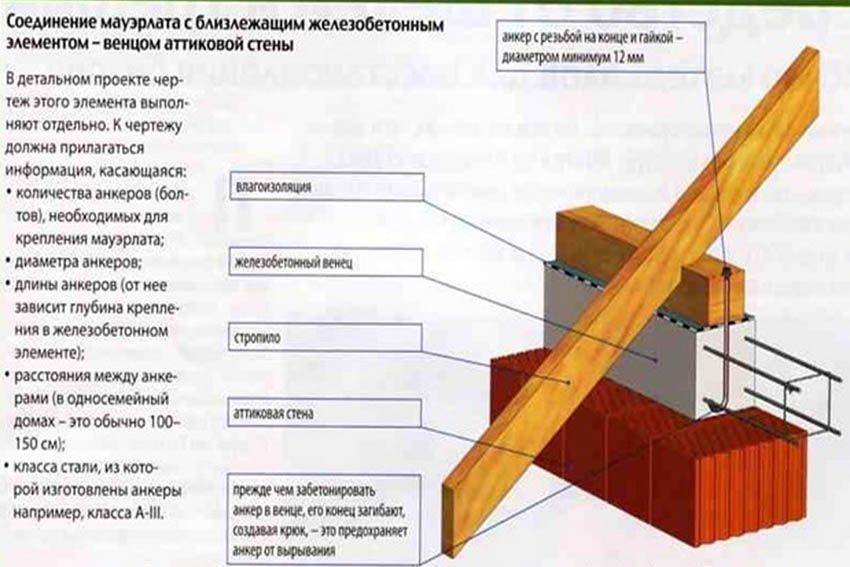

Как закрепить на стене брус?

Для того чтобы брус держался необходимо каждый элемент крепежа расположить в толще кладки капитальной стены. Самым простым действием является установка скобов из мягкой стальной проволоки в кладке. С ее помощью мауэрлат обхватывается, плотно закручивается. Остатки проволоки загибаются. Необходимо отметить, что болты в этом случае будут намного надёжнее. Но отмечать и высверливать отверстия – это долгое и кропотливое занятие.

Крепится брус при помощи строительных скоб, но, при условии, что под ним высечены деревянные вкладыши. Делать их необходимо таким образом, чтобы скоба забивалась в торец. В противном случае вкладыш может лопнуть.

Установка мауэрлата для двускатной крыши своими руками

 Доброго времени суток, сегодня мы продолжим цепочку поучительных статей о том, как сделать новую и надежную двускатную крышу с нуля. Немного ранее мы уже писали о том, как сделать армопояс под мауэрлат, а сегодня займемся непосредственно монтажом самого мауэрлата. Все подготовительные работы уже были заранее проведены. Установка мауэрлата на армопояс не займет много времени и сил, если при проектировке и заливке армопояса было учтено наличие шпилек крепления мауэрлата, как это сделали мы.

Мауэрлат — это далеко не последний этап возведения двускатной крыши, но без него ничего толкового не получится. Мауэрлат необходим для равномерной передачи и распределения веса всей крыши на стены дома или любой другой капитальной постройки. Масса крыши может изменяться в зависимости от погодных условий. Зимой нагрузку создает снег и лед, в остальное время года на перекрытие стропила и балки воздействует ветровая нагрузка. Правильная установка мауэрлата поможет решить все эти проблемы раз и навсегда. Таким образом, мы получим правильное распределение веса всей конструкции крыши на стены, тем самым исключим возможности растрескивания и деформации кирпичной или другой кладки.

Порядок возведения двускатной крыши с закладкой мауэрлата

Двускатная крыша — одно из простейших решений защитить капитальное строение от воздействия внешних факторов, таких как дождь, снег, ветер и т.д.. Вот и мы решили строить именно двускатную крышу. Порядок возведения крыши на кирпичных стенах старой постройки до безобразия прост:

1. Изготовление нового армопояса под мауэрлат.
2. Установка мауэрлата двускатной крыши.
3. Монтаж стропильной системы двускатной крыши.
4. Изготовление обрешетки под кровлю.
5. Изоляция двускатной крыши перед укладкой кровли.
6. Монтаж кровли двускатной крыши своими руками.

И мы расскажем вам обо всех этих этапах поочередно. Армопояс под мауэрлат уже сделали, теперь делаем сам мауэрлат. Далее следуем строго вышеуказанному списку и не и шагу в сторону. Наши специалисты уже чешут руки, хотят побыстрее закончить всю эту эпопею с крышей, и делать что-то новое. Ну а для вас, наши дорогие читатели, мы приготовили подробнейшую иллюстрированную пошаговую инструкцию, которая приведена ниже в нашей уникальной статье.

Монтаж мауэрлата двускатной крыши на капитальном строении

Прежде чем начать монтаж мауэрлатной доски, необходимо проверить наш армопояс на готовность к работе. Если армопояс старый, то нужно проверить его на наличие трещин, если недавно сделан, как у нас, то необходимо выждать минимум 2-3 недели, перед тем как устанавливать мауэрлат. У нас с армопоясом все окей, поэтому переходим к подробной пошаговой инструкции по установке мауэрлата двускатной крыши.

ШАГ 1: подготавливаем мауэрлатный брус. Брус для мауэрлата был куплен заранее в необходимом количестве и даже немного с запасом. Лишнее в хозяйстве всегда пригодится. Чтобы продлить жизнь деревянному брусу необходимо обработать его специальной пропиткой для дерева, которая улучшает водоотталкивающие свойства и продлевает жизнь мауэрлата. Далее необходимо дать веществу впитаться в волокна бруса и можно приступать к следующему шагу.

ШАГ 2: укладка гидроизоляции. После того, как армопояс полностью застынет нам необходимо убрать опалубку и приступать к установке мауэрлата своими руками. Но, перед этим нам необходимо сделать простейшую гидроизоляцию при помощи обычной толстой пленки. Она может быть черная или прозрачная. Вообще вся пленка подойдет, главное, чтобы она была плотной. Обрезаем ее по размеру армопояса и укладываем сверху на него. Сделать это нужно как можно более аккуратно, чтобы не портить внешний вид конструкции. Продеваем на все шпильки пленку и переходим к следующему шагу.

ШАГ З: установка шпилек мауэрлата. Как вы уже знаете, шпильки для крепления мауэрлата при проектировке армопояса. Но, что делать тем, у кого в старом армопоясе этих шпилек не было или забыли установить их при заливке нового? Все очень просто! Сверлится новое отверстие, в него вкладывается химический анкер и забивается шпилька. После того как анкер засохнет, шпильку вытащить уже будет невозможно

ШАГ 4: установка мауэрлата на крышу. Теперь нам необходимо взять брус, просверлить отверстия на расстоянии равном расстоянию между шпилек и установить на армопояс. На стыке двух брусов необходимо сделать 10-15 мм теплового зазора, чтобы в дальнейшем не было никаких конфликтов в мауэрлате. Затягивать шпильки необходимо гайками с большими шайбами для более надежного крепления доски к армопояс. Далее можно переходить к установке стропил на мауэрлат с последующей обрешеткой и монтажом кровельных материалов.

Мауэрлат двускатной крыши

Готовый мауэрлат

На данном этапе нашей пошаговой инструкции все работы окончены. Мауэрлат готов. Сама работа у наших специалистов заняла не более 3-х часов с учетом того, что шпильки для мауэрлата в армопоясе были заложены с самого начала. В противном случае на это ушло бы значительно больше времени. Установка мауэрлата — это далеко не конец, далее нам предстоит выполнить еще много работ, чтобы с уверенностью сказать, что крыша постройки на загородном участке

Как сделать скатную крышу на баню своими руками: пошаговая инструкция

Главная » Большие конструкции

В большинстве случаев баня представляет собой небольшую постройку. К тому же здание нежилое, непригодное для длительного функционирования, поэтому фундамент, утепление и кровля здесь устроены просто и легко.

Содержание

1. Особенности конструкции односкатной крыши
2. Достоинства и недостатки
3. Виды стропильных систем для односкатных крыш
4. На что обратить внимание
5. Этапы строительства
6. Полезные советы

Конструктивные особенности односкатной крыши

Скатная крыша представляет собой наклонную плоскость, опирающуюся на несущие стены

Скатная крыша представляет собой плоскую плоскость, поставленную под определенным углом, иногда довольно крутой. Это универсальный вариант для перекрытия небольших хозяйственных построек и хозблоков. Вполне подойдет для небольшой бани из бревна или бруса.

Конструкция привлекает своей простотой, быстрым монтажом и низкой стоимостью.

Преимущества и недостатки

Навесная ванна имеет следующие преимущества.

• Чтобы спроектировать и собрать крышу, не нужны специальные знания и специальные навыки. Достаточно знать, как рассчитать длину сторон треугольника, чтобы разработать схему и смонтировать стропила.
• Затраты минимальные, так как стропильная система здесь самая примитивная. Возможно покрытие любыми кровельными материалами.
• Угол наклона ската и козырька определяется не только конструкцией здания, но и погодными факторами. В любом случае снег и дождевая вода не задерживаются на наклонной плоскости: протечки исключены.
• Идеальное решение для пристройки, так как один скат легко монтируется в условиях ограниченного маневрирования.

К недостаткам можно отнести следующее:

• Односкатная конструкция выглядит менее привлекательно. На самом деле бани в стиле конструктивизм или хай-тек от этого только выигрывают.
• Чердак маленький. Иногда она превращается в пододежное пространство.

Скатная крыша не рекомендуется для большого банного комплекса. В этом случае она теряет большую часть своих достоинств.

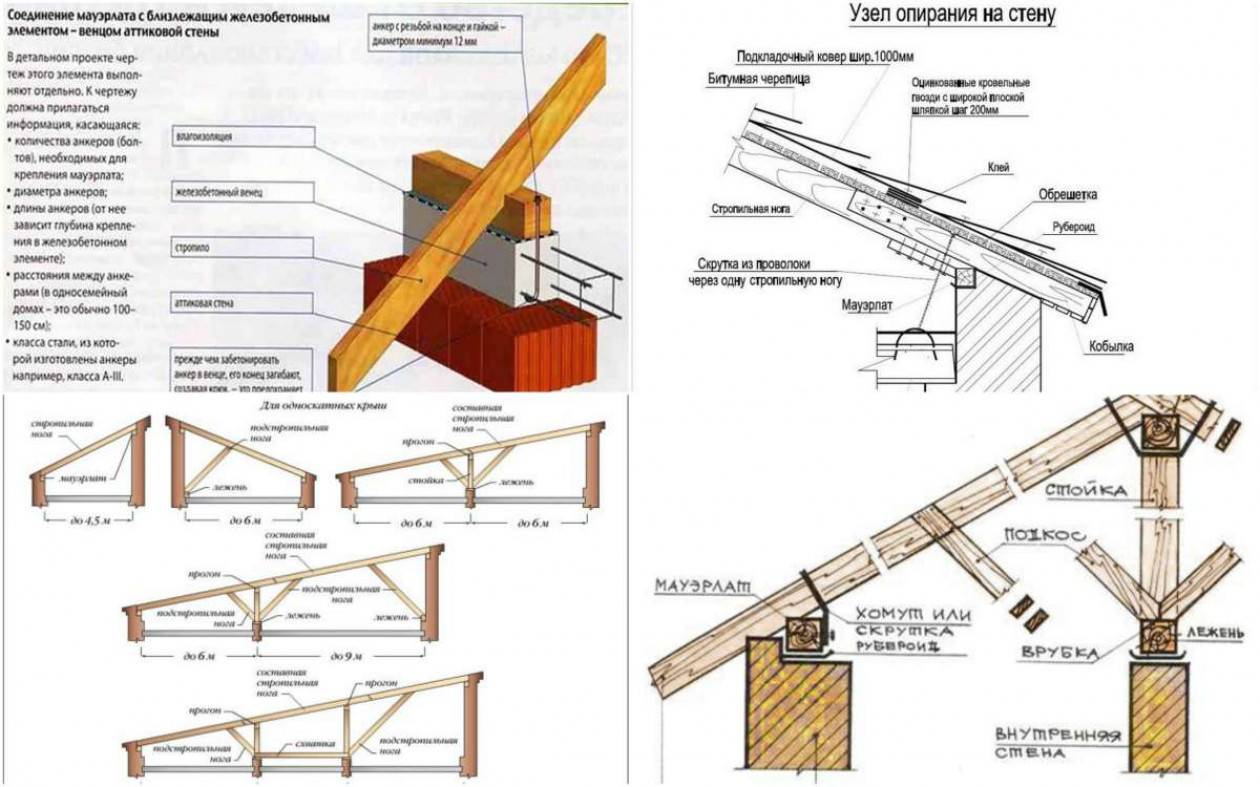

Виды стропильных систем для односкатных крыш

Существует 2 варианта стропильной системы: висячая и наслонная. Как именно сделать двускатную крышу для бани, определяется габаритными размерами строения.

• Висячая конструкция чаще используется для двускатных крыш. Опора – мауэрлат. Стропила обычно затягивают, чтобы уменьшить расстояние. Кобылка выступает в качестве опоры для свеса крыши. Если опора выступает в роли опоры, она передает нагрузку на мауэрлат и стену.
• Носовая система опирается как на мауэрлат, так и непосредственно на стены. При большом размере прогона конструкцию усиливают стойками, которые размещают на ложе — центральной балке перекрытия.

В многослойной системе максимально допустимое сечение любой детали не более 5 см. Если этого недостаточно, лучше соорудить висячую конструкцию.

На что обратить внимание

Основным параметром для оценки кровли является прочность. Последняя является не абсолютной характеристикой, а совокупностью параметров, обеспечивающих устойчивость к ветровым нагрузкам, дождю и возможность проветривания.

• Важным фактором является выбор угла наклона. Величина определяется погодными условиями, от этого зависит выбор кровельного материала.
• При сильных ветровых нагрузках угол минимизируется. Увеличение угла на 30 градусов увеличивает ветровую нагрузку в 5 раз.
• Если регион дождливый, а зима отличается обильным снегом, угол увеличивают. При 30 градусах снеговая нагрузка максимальна, а при 45 дождь и снег на склоне не задерживаются.
• Учтен кровельный материал. Для малоскатной кровли подходят только рулонная кровля и фальцованные стальные листы. Если уклон выше 12-15 градусов, можно использовать черепицу, шифер.

На прочность и долговечность крыши влияет ее размер. При длине пролета до 4 метров стропильная нога опирается только на мауэрлат. Если длина прогона больше, скамейки ставят у капитальной стены, если до 11 м, скамейки укладывают по центру стропильного выступа.

Этапы строительства

Скатная крыша для бани проектируется до начала строительства. Поскольку такой скат ставится под углом, на исходной схеме закладываются разные размеры стен. Если этого не сделать на этапе проектирования, позже придется устанавливать дополнительные элементы для изменения уклона.

Характер крыши мало влияет на выбор фундамента. Баня – строение небольшое и разница между высотой стен в 30-40 см не имеет особого значения.

Чаще всего каркасное здание крыто с одним скатом. При этом возводятся каркасы 2-х противоположных стен с разной высотой. Остальные 2 рамки делаются так же, но собираются из сеток разной высоты. Обвязка с верхней планкой выполняется под углом. При обшивке стен блоки, доски и брусья просто подрезаются в размер при монтаже.

Практически по такой же пошаговой инструкции возводится кирпичная конструкция. Однако здесь приходится выкладывать стены с учетом наклонного уклона и подрезать кирпич при кладке.

1. Верхняя обвязка каркасного здания играет роль мауэрлата. В кирпичных постройках обвязка укрепляется арматурой и превращается в полноценное основание. Это требуется только для большой площади, так как в небольших постройках допускается опирание стропил на стену.
2. В верхних балках вырезают пазы под стропила — обычно в полдерева. Доски нарезаются по длине и ровно укладываются в пазы. Крепления продублированы саморезами. В простых конструкциях на этом работа заканчивается.
3. При большей длине прогона ногу можно подпереть лежней, опереться на центральную стойку и дополнительно усилить стропильными ногами. Фермы собираются по чертежу, но на здании, а не на земле.
4. Монтируется контррешетка из тонких полос и закрепляется на ней гидроизоляция — рубероид, мембранная пленка.
5. Выполняют обрешетку — решетчатую или сплошную, выбор зависит от характера кровельного материала.
6. Материал кладочный — рубероид, черепица, ондулин, шифер, профлист.

При необходимости крышу можно утеплить. Для этого снизу между стропильными ногами под гидроизоляцию устанавливается теплоизолятор и подшивается пароизоляционным и отделочным материалом.

Полезные советы

Для стропил лучше использовать доски хвойных пород.

Чтобы скатная кровля прослужила дольше и надежно сохраняла тепло, нужно соблюдать некоторые рекомендации.

• Для стропил лучше выбирать доски из хвойных пород — сосны, ели, лиственницы. Их древесина содержит большое количество смол, что обеспечивает устойчивость к гниению и плесени.
• Все элементы системы, включая контробрешетку, перед началом строительства пропитываются антисептиками. После сборки крыши некоторые места недоступны.
• После монтажа все деревянные детали обрабатываются антипиренами. Это снижает пожароопасность здания.
• Поскольку дождевая нагрузка на склоне с уклоном менее 45 градусов велика, для гидроизоляции лучше использовать современные прочные материалы, например фольгированные мембраны.
• Для кровли сруба лучше выбирать неметаллические материалы: битумную черепицу, шифер.

Скатная крыша – неплохое решение для небольшой бани. Он практичен, долговечен, прост в установке и обслуживании. Однако перед ее обустройством важно правильно подобрать угол наклона и материал кровли.

Как сделать кровлю шаг за шагом в 2023 году

Кровля – завершающий штрих в строительстве каждого дома. Основную роль в этой сложной работе играет конструкция крыши. Поэтому правильное размещение конструкции влияет на жесткость, прочность и внешний вид кровли. На сегодняшний день существует множество материалов для покрытия крыш. А как сделать крышу на свой дом — постараемся объяснить в несколько простых шагов.

Страница Содержание 1

Типы крыш

источник:modernize.com

Крыша – это конструктивный элемент, придающий дому неповторимый вид. Возможности построения этого структурного элемента практически безграничны. А если хозяева решат построить крышу сами – тогда идей и вариантов может быть еще больше! Наиболее распространены плоские и ломаные крыши. Давайте остановимся и рассмотрим некоторые из этих вариантов.

Плоские крыши

источник:modernize.com

Мы можем найти похожие крыши на жилых домах и не так часто встречаются при строительстве домов. Его конструкция обычно зависит от веса и толщины снежного покрова зимой. В таких ситуациях мы должны учитывать материал — в основном потому, что ему придется выдерживать часы снега и собственный вес. Сложность его возведения заключается в том, что для возведения плоской кровли требуется использование подъемного крана и специальной строительной техники.

Плоская крыша облицована особо износостойким материалом и при правильном монтаже прослужит 15 лет без капитального ремонта. Исключение составляют эксплуатируемые плоские крыши, на которых располагаются всевозможные зеленые насаждения или даже активные детские площадки. Выход обычный на таких крышах, как на террасу. Однако построить такую ​​крышу самостоятельно не всегда возможно — слишком уж это требует точного расчета.

Классические жилые крыши

источник:landlordnews.co.uk

Строительство таких крыш разной формы и угла наклона широко распространено в домостроении. Самый простой вариант – вальмовая крыша. Одну подпорную стенку сделали выше другой на угол крыши, затем установили деревянный каркас и кровельный материал.

В зависимости от расстояния между опорами – принято выбирать форму рамы. Этот узор выглядит не очень репрезентативно, хотя и популярен в некоторых частях частного сектора из-за дешевизны возведения крыш. Но наиболее распространенным решением является торцевая конструкция, внешний вид которой варьируется и зависит от угла наклона.

Кровельные процедуры – шаг за шагом

источник:familyhandyman.com

Вы можете сделать крышу самостоятельно. Однако, если вы не уверены, всегда лучше работать с профессионалами, согласно hawaii-roofing.com. Установка новой кровли – это большие инвестиции. Поэтому при замене – хочется, чтобы это было сделано быстро, удобно и максимально безболезненно.

1.    Создание строительного проекта

источник:technologyadvice.com

Перед началом этой работы необходимо сделать подробный чертеж будущей конструкции. Что позволит определить необходимое количество строительного материала и подготовить необходимые инструменты. Крыши могут быть скатными, наклоненными только в одну сторону, двускатными и более сложными конструкциями (гипер-, шатровые и шпилевидные).

2.    Выбор кровельного материала

источник:thespruce.com

Разновидность кровельного материала необходимо определять на этапе проектирования, так как конструкция кровли требует соблюдения всех без исключения параметров, указанных в проекте. Многообразие таких материалов позволяет подобрать подходящий по составу, внешнему виду и ценовой категории.

источник:thespruce.com

3.    Крепление к раме

Как правило, каркас конструкции крыши выполняется поэтапно в строгом порядке. Есть два способа установить рога. Специалисты советуют придерживаться таких правил. В целях экономии стропильная система устанавливается на стены, находящиеся в разных плоскостях. Таким образом, вы сможете избежать ненужных расходов на древесину и деревянные балки. Но важно, чтобы одна сторона стены была выше другой на 20 градусов. Затем остается установить брусья на шасси и вывести конструкцию крыши.

Проектирование крыши с использованием подходящего материала от Lakeside Hire — один из самых важных этапов в процессе проектирования, который имеет решающее значение для работы всех типов зданий.

4.    Метод установки

источник:thespruce.com

В любом случае выбранный способ установки не повлияет на срок службы несущей рамы. Поэтому все зависит от вкуса владельца. Как правило, штанги крепятся на вспомогательных пружинах и полках. Их количество зависит от следующих факторов:

• масса балок
• тип кровли
• длина рогов
• степень уклона крыши
• тип теплоизоляционного материала

Поэтому нужно учитывать все тонкости, так как потребуется сделать дополнительные усиления для тяжелой крыши.

5.    Процедура установки

Вся система устанавливается на мауэрлат – это основной элемент кровли. Сделайте это так: возьмите балки и разместите их на поверхности несущих стен. Крепление может быть выполнено анкерным или проволочным. В местах соединения крепятся уголки и металлические пластины. Важно надежно закрепить конструкцию, так как вся конструкция крыши будет стоять на мауэрлате. Дополнительную информацию можно найти на Camerotile.com.

6.    Облицовка крыши

источник: unsplash.com

Вагонка является не только основой для кровли, но и придает жесткость конструкции. Расстояние между панелями также делается в зависимости от типа кровельного материала. Для увеличения срока службы кровельной конструкции иногда требуется обрезка деревянных балок. Для этого применяются специальные пропитки. В случае мансардной планировки помещения следует сделать оконные проемы.

7.    Укладка изоляции

источник: ecohome.net

Теплая крыша позволяет сэкономить на отоплении дома. Сегодня практически все крыши делаются теплыми. В качестве утеплителя используются минераловатные утеплители и листы. Обратите внимание, что утепляющий материал должен быть устойчив к воде, морозу и не выделять вредных веществ и запахов. Кровельный утеплитель укладывается в пространство между балками. Для этого можно использовать различные изоляционные материалы.
