Подключение гидроаккумулятора в систему водоснабжения своими руками

Гидроаккумулятор – зачем он

Есть несколько основных целей, которым служит гидроаккумулятор в системе водоснабжения. В первую очередь его установка позволяет создавать необходимое давление в сети. Также в гидроаккумуляторе осуществляется хранение небольшого запаса воды. Например, если по каким-то причинам насос не может качать воду, то вы сможете пользовать ей. Объем воды определяет внутренний объем гидроаккумулятора

Ну и самое важное, его присутствие в системе водоснабжения частного дома предотвращает образование гидроударов

Под гидроаккумулятором подразумевается специальный бак из металла. Чтобы внутри его поддерживалась стабильное давление, он оснащается специальным оборудованием. Схема водоснабжения скважины с гидроаккумулятором сравнительно простая и если следовать всем предписаниям в этой статье, то подключение можно выполнить своими руками.

В большинстве случаев в гидроаккумуляторе для систем водоснабжения используется принцип работы энергии сжатого воздуха. Состоит он из перегородки, например, это может быть каучуковая мембрана или резиновая груша. Итак, суть работы всей системы водоснабжения с гидроаккумулятором сводится к следующему. Насосное оборудование закачивает воду в бак. По мере заполнения бака, внутри его образуется давление, так как вода давит на грушу. Весь этот процесс контролируется датчиком давления

Это важно, чтобы насос мог отключаться. Как только открывается кран в помещении с водой, то вода выталкивается посредством энергии резиновой груши или мембраны

Как только давление в гидроаккумуляторе падает, срабатывает датчик, который подает сигнал на насос, и он включается. Таким образом гидроаккумулятор снова наполняется водой. Подкачка осуществляется до тех пор, пока не сработает сигнал на отключение.

Как видно, помимо самого подключения гидроаккумулятора, важно правильно рассчитать давление в гидроаккумуляторе водоснабжения. Для этой цели можно воспользоваться рекомендациями производителя, которые указаны в паспорте

Сегодня различается два вида исполнения гидроаккумулятора:

1. Открытого типа.
2. Закрытого типа.

Что касается открытого типа то он применяется крайне редко. И это не удивительно, ведь он обладает рядом отрицательных сторон, среди которых:

• Высокий коэффициент испарения воды. Как следствие, необходимо постоянно подкачивать воду.
• Более того, установка гидроаккумулятора для систем водоснабжения своими руками открытого типа обойдется намного затратней. Это объясняется тем, что необходимо предпринять меры, которые исключат вероятность промерзания воды. Более того, необходимо установить дополнительную автоматику, которая исключит вероятность перелива воды.
• Немаловажный минус сводится к тому, что при контакте воды с кислородом, повышается ее агрессивность по отношению к металлическим деталям. Как следствие, это приводит к образованию коррозии на металле, а это значительно сокращает срок эксплуатации.

Кроме всего прочего, различаются модели, которые размещаются в вертикальном или горизонтальном положении. Если площадь кессона или другого помещения, где происходит монтаж и подключение гидроаккумулятора к системе водоснабжения минимальна, то выбирается вертикальное направление. Для горизонтального необходима специальная площадка. Сам бак имеет специальные крепежные ноги для монтажа.

Важно! В продаже можно встретить гидроаккумулятор для системы водоснабжения синего и красного цвета. Синий цвет для холодного водопровода

От красного он отличается тем, что сам бак способен работать в условиях гораздо большего давления. Плюс ко всему, внутри конструкции используется пищевая резина.

Процесс подключение гидроаккумулятора

Если гидроаккумулятор правильно подключить, то всё дальнейшее техническое обслуживание можно делать самостоятельно. Поэтому, правильно подключите данной устройство, чтобы потом не мучатся во время его работы.

Для подключения гидроаккумулятора надо использоваться обратный клапан. Подключается аккумуляторный бак к погружному насосу, поэтому клапан не позволит течь воде. Также можно выбрать глубинный насос марки Джилекс, который можно опускать на дно колодца или скважины. Конечно, есть и другие виды насосов. Ведь насосный аппарат также способен закачать воздух для насосной станции. Разберём обычный случай монтажа гидроаккумулятора.

Механизм подключения гидроаккумулятора:

1. Измеряем габариты гидроаккумулятора;
2. Достаём схему труб водоснабжения и отопления;
3. Ищем свободное место для установки согласно габаритам;
4. Из найденных вариантов для установки оставляете место, которое ближе всего к насосу;
5. Соединяем погружной насос с гидроаккумулятором.

Таким образом, вы вычислите место для установки гидроаккумулятора.

Устройство должно находиться на максимально близком расстоянии с водным насосом. Как правило, аккумуляторы в этом случае располагаются на входе в дачный дом. Чтобы в последствие обслуживать гидроаккумулятор, надо рассчитать его интеграцию в систему холодной и горячей воды. Такая необходимость связана со сбрасыванием воды из бака. Поэтому внимательно относитесь к месту установки.

Виды гидроаккумуляторов

Гидроаккумуляторы в зависимости от назначения различаются по трем параметрам.

• Для холодной воды. В таком гидроаккумуляторе используется мембранная емкость, выполненная из нейтрального материала, применяемого в пищевой промышленности, для обеспечения безопасности использования воды при приготовлении пищи. Гидробак этого агрегата выкрашен в синий цвет.
• Для горячей воды. Здесь применяется материал, устойчивый к воздействию высоких температур. Гидробак, используемый для горячей воды, выкрашен в красный цвет.
• Для отопительной системы. Для отопительной системы используется материал, устойчивый к воздействию активных реагентов, применяемый в охлаждающих жидкостях. Гидробак красного цвета.

Виды гидроаккумуляторов

Также гидроаккумуляторы бывают разного исполнения – с вертикальным и горизонтальным расположением гидробака.

• В частном доме удобнее использовать гидробак с вертикальным расположением, так как он занимает меньше места в подсобном помещении, позволяя компактно расположить рядом приборы разного назначения.
• Гидроаккумуляторы с горизонтальным расположением гидробака в основном используются на насосных станциях, монтаж водяного насоса в этом случае производится сверху конструкции.

Мембрана для гидроаккумулятора как ее заменить при неисправности

Нормальная функциональность домашней системы водоснабжения зависит от исправности гидроаккумулятора. При наличии сбоев в работе водопроводной сети, необходимо незамедлительно установить причину неисправности и отремонтировать оборудование. В противном случае могут возникнуть более серьезные поломки и необратимый выход из строя всего оборудования. Самая частая причина поломки – мембрана гидроаккумулятора. Узнаем, как ее проверить, заменить и провести диагностику системы.

Как проверить и диагностика неисправностей

Большинство неисправностей гидроаккумулятора возможно исправить самостоятельно. Все причины можно разбить на несколько групп.

Таблица 1. Неисправности в гидроаккумуляторах

Запустить слив воды.

Если при этом наблюдается выход воздуха, то мембрана имеет механические повреждения

отсутствие сжатого воздуха в баке.

Накачка воздуха до необходимого давления

Рекомендации по обслуживанию гидроаккумуляторов:

Как проверить начальное давление в емкости:

• Отключить бак от системы.
• Спустить воду.
• Подключить манометр к ниппелю.
• Если показания ниже установленных по умолчанию, необходимо накачать давление до рабочего (автомобильным компрессором, например).

Выбор мембраны

Гидроаккумуляторы различают вертикального и горизонтального исполнения. Соответственно, мембраны также различают различных форм и исполнений: конусовидные, цилиндрические, сферические, ребристые.

При замене узла, следует приобретать изделие с аналогичными характеристиками – размером, объемом, диаметра горловины, максимальной температуре рабочей среды, материала, рабочему давлению и др.

Стоимость замены

Мембрана является элементом оборудования, которое наиболее часто выходит из строя, т.к. подвергается постоянного сжатиям и растягиваниям. Стоимость замены зависит от типа бака, емкости, типа мембраны, производителя.

Если система водоснабжения эксплуатируется непрерывно, целесообразно приобрести более дорогую мембрану, которая способна выдержать большее количество циклов эксплуатации.

Стоимость моделей импортных производителей достигает половины стоимости самого гидроаккумулятора. При этом номинальный срок эксплуатации изделий в несколько раз выше более дешевых.

Замена мембраны

При наличии минимальных навыков работы с водопроводным оборудованием заменить мембрану на гидробаке не представляет сложностей. Придерживаясь правильного порядка действий, замена узла занимает минимальное количество времени:

1. Отключение бака от водопровода.
2. Удалить избыточное давление воздуха при помощи ниппеля.
3. Слить воду из емкости.
4. Снять манометр, высвободив при этом пространство для выхода мембраны.
5. Удалить нерабочую деталь.
6. Установить новую мембрану, закрепить манометр.
7. Накачать давление на 0,2 меньше нижнего давления реле насоса.
8. Установить обратно.

После этого необходимо проверить работоспособность водопровода. Для этого необходимо заполнить систему водой и проконтролировать работу емкости.

Ремонт или как заклеить

Ремонт мембраны возможно выполнить путем вулканизации. Данный метод может продлить срок ее службы на несколько недель – до приобретения и установки исправного изделия. Но любые ремонты – это временная мера и в любом случае придется купить новую.

Гидроаккумулятор без мембраны

Кроме типовых гидробаков заводского изготовления можно изготовить такое устройство самостоятельно. Гидроаккумулятор без мембраны — это обычный бак для воды т.к. именно мембрана способствует поддержанию давления в системе. Гораздо проще купить недорогой готовый гидроаккумулятор.

Для того чтобы соорудить гидроаккумулятор самостоятельно необходимы следующие материалы:

• бак (емкость) объемом не менее 30 л,
• запорная арматура,
• шаровой кран,
• полдюймовый кран,
• крепежные детали (шайбы и гайки),
• уплотнитель (герметик),
• резиновые прокладки,
• ниппель,
• фитинги (тройник, черверник).

1. В емкости проделать отверстия (на крышке и дне, сбоку).
2. Установить полдюймовый кран в верхнем отверстии (на крышке), уплотнить место соединения прокладками и герметиком, зафиксировать шайбами.
3. На кран насадить тройник.
4. В нижнем отверстии зафиксировать запорный ¾ кран, на который надеть тройник.
5. На боковое отверстие установить шаровой кран.

Неисправность гидроаккумулятора может влиять на работу всей системы водоснабжения. Применяя советы и методы, описанные в статье, легко устранить неисправности в домашней водопроводной системе. Своевременная профилактика может предупредить серьезные поломки и преждевременный выход из строя гидробаков и всей системы в целом.

Устройство и назначение гидробака

Гидроаккумулятор, который иначе называют гидробаком или мембранным баком, — это герметичная металлическая ёмкость, в которую помещена частично заполненная водой эластичная мембрана грушевидной формы. По сути, мембрана, помещенная в корпус гидробака и прикрепленная к его корпусу фланцем с патрубком, разделяет его ёмкость на две части: водную и воздушную.

При увеличении объема воды в гидробаке естественным образом уменьшается объем воздуха. В результате повышается давление в поставляющей воду системе. При достижении заданных пользователем параметров давления оно фиксируется реле, которое планомерно подает команду на отключение насоса.

Галерея изображений
Фото из

Гидроаккумулятор — металлический бак, внутрь которого помещена эластичная мембрана в форме колбы, заполняемая водой. Остаток пространства между колбой и корпусом занимает газ или воздух

Изменение объема воды в колбе и воздуха в корпусе фиксируется автоматикой, которая контролирует циклы включения/отключения насоса

Гидробаки используются как в составе систем с погружным насосом, так и в паре с поверхностным. В обоих случаях они требуются для автоматизации работы системы

Гидроаккумуляторы устанавливают либо на входе водопровода в дом, либо возле водозаборной скважины непосредственно в кессоне

На входном патрубке в гидробак устанавливается обратный клапан, предотвращающий отток воды обратно в выработку после остановки насоса

Оптимальным местом для установки манометра считается выход из гидроаккумулятора, требующийся для контроля параметров давления в системе

В обустройства дач и небольших загородных домов используются гидробаки емкостью от 12 до 24 л. Для работы в паре с погружными насосами объем берут больше, рассчитывают исходя из технических характеристик конкретного агрегата

Если для нормальной работы автономной системы требуется резерв воды в 300 — 500л, то схему с гидробаком дополняют большим гидроаккумулятором, готовым или самодельным накопителем

Компоненты системы водоснабжения с гидробаком

Гидоаккумулятор в составе насосной станции

Установка гидроаккумулятора в кессоне

Гидроаккумулятор на вводе водопровода в дом

Расположение обратного клапана

Место установки манометра

Стандарты объема гидроаккумулятора

Система для резервного запаса воды

Корпус бака выполнен из металла, но вода не контактирует с ним: она заключена внутрь камеры-мембраны, которую производят из прочного резинового бутила. Этот стойкий к воздействию бактерий материал помогает воде не терять тех качеств, которые предъявляются к ней санитарными и гигиеническими нормами. Питьевая вода при взаимодействии с резиной сохраняет все свои замечательные свойства.

Вода в мембранный бак попадает через присоединительный патрубок, снабженный резьбовым соединением. Напорный патрубок и выход соединительного водопровода должны, в идеале, иметь одинаковые диаметры. Это условие позволяет избегать дополнительных гидравлических потерь внутри трубопровода системы.

В тех гидроаккумуляторах, которые входят в состав бытовых систем водоснажбения, используется воздух. Если же это устройство предназначено для производственного применения, в него закачивают газ

Чтобы регулировать давление внутри устройства, в воздушной камере предусмотрен специальный пневмоклапан. Воздух накачивается в отведенный для него отсек через обычный автомобильный ниппель. Кстати, через него можно не только докачать воздух, но, при необходимости, и стравить его излишки.

Закачивают воздух внутрь мембранного бака, используя для этой цели компактный автомобильный или простой велосипедный насос. При поступлении воды в резиновую грушу сжатый воздух оказывает её напору сопротивление, не позволяя мембране прорваться. Давление внутри гидроаккумулятора тоже регулируется с помощью сжатого воздуха.

Гидроаккумулятор состоит из следующих элементов: 1 – металлический корпус, 2 — резиновая мембрана, 3 – фланец, снабженный клапаном, 4 – ниппель, через который можно закачать воздух, 5 – воздух под давлением, 6 – ножки, 7 – установочная платформа для насоса

Как подключить гидроаккумулятор?

Способов подключения гидробака может быть несколько. Это зависит от вида насосов, поставленных целей и особенностей эксплуатации.

При монтаже поверхностного насоса важно учитывать его комплектацию. Гидробак может быть отдельной частью насоса или частью агрегата

Чтобы гидроаккумулятор работал в одном направлении, необходимо установить реле давления. Оно будет реагировать на изменения напора. Маномер фиксирует технические параметры работы насоса. Для бесперебойной работы системы водоснабжения устанавливают патрубок и соединяют его с фланцем.

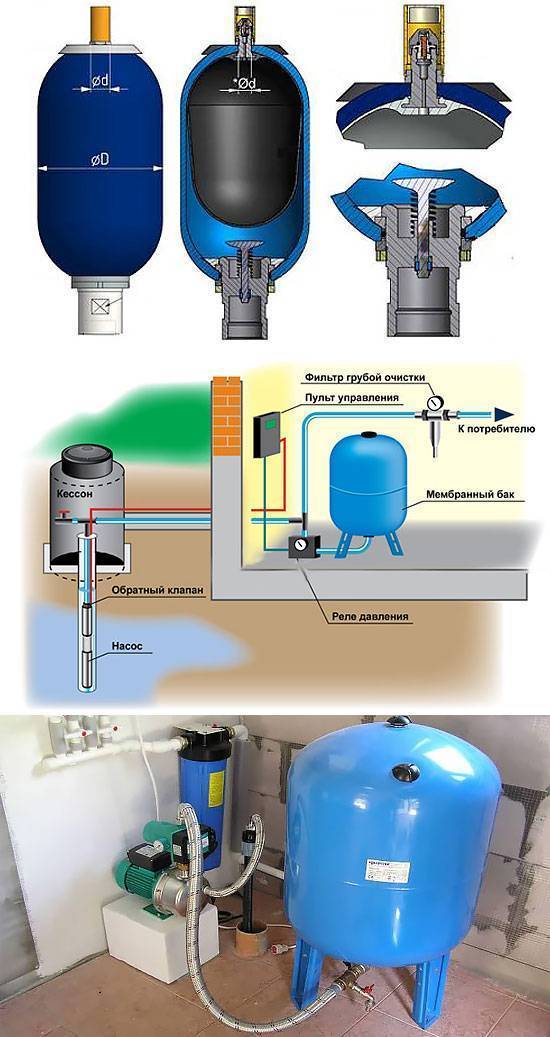

Схема подключения гидроаккумулятора:

Подключение гидроаккумулятора

Схема обвязки расширительного бака включает в себя прибор учета давления, реле сухого хода для насоса, фильтры очистки и патрубки для ввода и вывода. Основной канал водоснабжения посредством датчика давления настраивается на минимальное и максимальное значение. Расширительный бак должен сразу ориентироваться по значениям на 0,2-0,3 бар меньше, чем минимальный уровень давления реле. Затем выполняется подключение гидроаккумулятора к системе отопления с помощью пятивыходного штуцера. Его вводят в инфраструктуру посредством фланца с выпускным клапаном. Можно использовать в качестве переходного звена и жесткий шланг, который будет подключен по цепи к реле давлению, манометру и насосу. В последнюю очередь к выходному патрубку подключается водопроводная труба. Собранная сеть тестируется на наличие протечек опрессовкой, после чего производится запуск насоса.

Как правильно выбрать гидробак

Гидробак – ёмкость, основным рабочим органом которой является мембрана. От её качества зависит, сколько времени прослужит устройство от момента подключения до первого ремонта.

Лучшими считаются изделия из пищевой (изобутированной) резины. Металл корпуса изделия важен только для расширительных баков. Там же, где вода содержится в груше, характеристики металла не имеют решающего значения.

Если не обратить особого внимания на толщину фланца вашего приобретения, то уже через год-полтора, а не через 10-15 лет, как вы планируете, придется покупать совершенно новое устройство или, в лучшем случае, менять сам фланец

При этом гарантия на бак составляет всего-то год при заявленном сроке эксплуатации в 10-15 лет. Так что дыра появится как раз после истечения гарантийного срока. И запаять или заварить тонкий металл будет невозможно. Можно, конечно, попытаться отыскать новый фланец, но, скорее всего, понадобится новый бак.

Чтобы избежать подобных напастей, следует искать бак, фланец которого сделан из нержавейки или из толстой оцинковки.

Расчет параметров гидробака

В большинстве случаев включений, гидробаки для водоснабжения устанавливают по принципу: чем больше объем, тем лучше. Но слишком большой объем не всегда оправдан: гидробак займет много полезного места, вода в нем будет застаиваться, и если перебои с электроэнергией бывают очень редко, в нем просто нет необходимости. Слишком маленький гидробак также неэффективен – если используется мощный насос, то он будет часто включаться и выключаться и быстро выйдет из строя. Если возникает ситуация, когда пространство для монтажа ограничено или финансовые средства не позволяют приобрести накопительный бак большой емкости – можно рассчитать его минимальный объем по приведенной ниже формуле.

Как правильно в системе водоснабжения рассчитать объем гидробака

В последнее время на рынке появились современные высокотехнологичные электронасосы с плавным пуском и остановкой, частотным регулированием скорости вращения рабочих колес в зависимости от водопотребления. В этом случае необходимость в гидравлическом баке с большим объемом отпадает – плавный пуск и регулировка не вызывают гидроударов, как в системах с обычными электронасосами. Автоматические блоки управления высокотехнологичных устройств с частотным управлением имеют встроенный гидробак очень маленького объема, рассчитанный на свою насосную группу.

Таблица рассчитанных значений давления и объема гидробака в зависимости от режимов работы поставляющей воду линии

Назначение и виды гидроаккумуляторов

Гидроаккумулятор (гидропневмобак) выступает важнейшей частью автономного водопровода. Прибор, зачастую, для своей работы использует энергию сжатого воздуха. Существуют также пружинные и механические модели, но в автономных системах дач или частных домов они практически не встречаются.

Конструктивно гидроаккумулятор предоставляет собой герметичную металлическую емкость (бак), разделенную на две части: эластичную камеру (грушу) для воды и окружающую ее воздушную прослойку. Таким образом, вода внутри гидрокамеры не контактирует со стенками бака, что позволяет избежать коррозии его стальной оболочки. Применяемый для изготовления груши высокопрочный бутил отвечает санитарным требованиям по хранению питьевой воды. Закачка/отбор жидкости осуществляется через резьбовой патрубок, сообщающийся с рабочим объемом эластичной гидрокамеры.

Воздушное отделение гидроаккумулятора оснащено пневмоклапаном, позволяющим регулировать давление (нормальный показатель – 1,5-2 атм.). Гидробаки от 100 л оснащаются еще одним клапаном для отвода выделяющегося из воды воздуха.

Не путайте с расширительным баком

Внешне гидроаккумулятор напоминает расширительный бак для систем отопления, устанавливаемый в контурах закрытого типа. Он нивелирует изменение объема нагревающейся/охлаждающейся жидкости. Основные отличия между этими устройствами – материал изготовления мембраны и специфика устройства внутренних камер.

В отличии от гидроаккумулятора, в котором резиновая «груша» помещена в емкость с водой, расширительный бак разделен на две части эластичной перегородкой. Одна часть заполняется теплоносителем, другая – воздухом. Если включить расширительный бак в водопроводный контур, то на выходе из крана потребитель будет получать ржавую воду, из-за её непосредственного контакта с металлическими стенками. Различаются также характеристики внутренних мембран. В расширительном баке они рассчитаны на нагрев до +90С и выше при небольшом колебании давления. Гидроаккумуляторная мембрана способна переносить регулярные перепады давления, но при температуре жидкости не выше +30С.

Классификация гидроаккумуляторов

Она осуществляется по следующим критериям:

1. Тип установки. Различают вертикальные и горизонтальные приборы: они работают по идентичному принципу. Отличает их только способ отвода воздуха из водяной камеры. В моделях вертикальной ориентации газ скапливается в верхней части мембраны. Его стравливают посредством дополнительного клапана. Горизонтальные устройства для этого оснащены дополнительным модулем (слив, ниппель и шаровой кран). При выборе установочного типа гидробака ориентируются на особенности помещения, в котором планируется его размещение.

1. Внутренняя конструкция. Различают поршневые, балонные и мембранные устройства.

1. Объем бака. На рынке сантехнического оборудования представлены модели объемом 2-500 л. Для квартиры достаточно 24-50 л. Обширную дачу или загородный дом рекомендуется оснащать емкостями на 80-100 л.

Преимущества использования гидроаккумуляторов в схемах водоснабжения

Гидропневмобак решает ряд проблем:

Защищает насос от износа. Он не включается для поддержания давления в системе при каждом открытии водяного крана, так как вода расходуется из запасов гидробака. Это значительно увеличивает продолжительность безремонтной эксплуатации насоса.
Обеспечивает стабильность давления в трубах

Для автономных систем это крайне важно, т.к. напор в них постоянно колеблется при одновременном открытии нескольких кранов

Помимо нагрузок на трубы, это приводит к перепадам температуры воды. Например, принимать душ в таких условиях не очень комфортно.
Предохраняет от гидроударов. Без промежуточной емкости между точкой водозабора и домовой системой каждое включение насоса провоцирует гидроудар (основная причина порывов труб).
Создает стратегический запас воды на случай перебоев с подачей электроэнергии. Это особенно актуально для домовладельцев, проживающих в отдаленных местностях.

Виды гидроаккумуляторов.

По способу накопления энергии гидроаккумуляторы делятся на баки с пневматическим и механическим накоплением. К пневматическим накопителям относятся баллонные

,поршневые имембранные . Самый распространенный вид — это баллонный аккумулятор. Резиновый баллон выступает в роли разделителя среды, и, первоначально, наполнен газом (азотом). При повышении давления в системе каучуковый баллон сжимается наполняя аккумулятор жидкостью, а при уменьшении давления, наоборот, сжатый газ выталкивает жидкость обратно в систему. Поршневые и мембранные гидроаккумуляторы работают аналогичным образом, только в качестве разделителя среды в них выступают соответственно металлический поршень и мембрана.

К механическим накопителям относятся грузовые и пружинные гидроаккумуляторы. В первом случае накопление энергии происходит за счет потенциальной энергии находящегося на высоте груза, во втором — за счет механической энергии сжатой пружины.

Выбор размера

Перед тем как купить и выполнить монтаж гидроаккумулятора для систем водоснабжения, нужно вычислить его необходимый объем. Верный расчет – когда насос включается с периодичностью 10–30 минут.

Если в месяц вы тратите 15 куб. м воды, то за день уходит полкуба.
Разбейте расход на дневные часы. Выйдет около 50 л/час. Если вы купите 50-литровый гидроаккумулятор, вам должно его хватить. Объем водяной камеры в 3–4 раза меньше: приблизительно 15 л. Значит, насос будет включаться в среднем 3 раза в час.

Но у вас могут быть нагруженные периоды дня: полив огорода, стирка, прием ванны. Замерьте такие часы отдельно. Если периодичность включения насоса менее 10 минут, выбирайте гидроаккумулятор больше 50 л.

Избыточный объем, который вы не в состоянии расходовать за час, тоже нежелателен. Он приведет к застою воды.

Возможно вам помогут следующие статьи по водоснабжению:

Видео о принципе работы гидроаккумулятора.

Гидроаккумулятор нужен для создания давления, хранения воды, что пригодится постояльцам в доме в случае отключения водоснабжения, и уменьшение гидроударов в сетях на дачном участке. Устройство выглядит как обычный бачок с механизмом для создания давления.

Вывод (прочитать обязательно)

Без мембранный гидробак весьма прост в изготовлении, но также в его конструкции есть значительные минусы. Главным из которых является то что вода растворяет в себе кислород, по этому нам нужно часто обслуживать такой гидроаккумулятор, чтобы в системе не случился гидроудар. Воздух растворяясь уходит он освобождает место для воды, поэтому нам нужно постоянно сливать лишнюю воду и докачивать кислород.

Для этого нужно проделывать следующую процедуру раз в 2 дня:

1. Открыть боковой кран
2. Сливать воду пока не перестанет бежать
3. Закрыть кран
4. Накачать воздуха до нужного давления

Из выше изложенного следует вывод что без мембранная конструкция очень затратна в обслуживании. Такой агрегат можно устанавливать в бане или на даче где он не используется подолгу. Приехали, подкачали давление, попользовались, уехали.  Если же вам нужен гидроаккумулятор в жилой дом то рекомендую купить с завода с мембраной. Проблем с обслуживанием будет намного меньше. Если вы знаете еще какие-либо схемы гидробаков своими руками то пишите о них в комментарии.

схема подключения, как собрать, как работает

Обязательным элементом в частном доме является гидроаккумулятор для систем водоснабжения. Он сглаживает колебания давления воды, сохраняет ресурс насоса и питает систему при кратковременном отключении электричества.

Содержание статьи

• 1 Устройство агрегата
• 2 Схема подключения
• 3 Подготовка к работе
  • 3.1 Настройка давления
  • 3.2 Накачка воздуха в гидроаккумулятор
• 4 Замена рабочего элемента
  • 4.1 Первый этап – снятие фланца
  • 4.2 Второй этап – извлечение баллона с бака
  • 4.3 Третий этап – монтаж
• 5 Выбор размера

Устройство агрегата

Корпус гидроаккумуляторов представляет собой герметичный металлический бак, обычно, цилиндрической формы. Он выпускается как для горизонтальной, так и для вертикальной установки. Отличия – в размещении ножек.

В зависимости от используемого рабочего элемента гидроаккумуляторы бывают двух типов:

1. Мембранного.
2. Баллонного.

Если в баке используется мембрана, то она делит его внутреннее пространство на две части: в одной находится воздух, в другую заходит вода. В мембранном агрегате рабочий элемент несъемный. При его порыве заменяется весь гидроаккумулятор. Но мембраны долговечны.

Схема устройства мембранного гидроаккумулятора.

В баллонном гидроаккумуляторе рабочий элемент напоминает грушу. Он располагается внутри воздушной камеры и наполняется водой. Такой тип удобен тем, что вышедший из строя баллон («грушу») можно заменить самостоятельно.

Схема устройства балонного гидроаккумулятора.

Схема подключения

Где лучше установить гидроаккумулятор для систем водоснабжения?

В зависимости от используемого насоса встречаются три варианта размещения:

1. В доме после поверхностного насоса, если таковой установлен.
2. В трубопроводе, входящем в дом, при использовании погружного насоса.
3. В септике после заборной трубы, если в системе погружной насос невысокой мощности.

Можно сделать установку гидроаккумулятора для систем водоснабжения своими руками. Для монтажа в доме используют специальный штуцер на пять выводов (автономная система водоснабжения частного дома).

К каждому из них подключаются:

1. Гидроаккумулятор.
2. Насос.
3. Реле давления.
4. Линия потребителей.
5. Манометр.

Как правильно подключить гидроаккумулятор для водоснабжения, указано на рисунке.

Единственный необязательный элемент – манометр, без которого система может успешно работать. Его можно также установить в другом месте, например, на штуцере гидроаккумулятора, где крепится баллон.

Купив насосную станцию, вопрос размещения элементов у вас отпадает (как выбрать насосные станции водоснабжения для частного дома). Ведь в ней все скомпоновано, как требуется. Вам останется подключить вход и выход воды, а также электропитание.

Когда вы выбрали погружной насос, то схема подключения гидроаккумулятора к насосу и системе водоснабжения будет такой.

Если монтаж осуществляется в септике, то к пятивыводному штуцеру подсоединяются следующие элементы:

1. Гидроаккумулятор.
2. Заборная линия.
3. Реле давления.
4. Магистраль подачи воды в дом.
5. Манометр.

В септике схема водоснабжения частного дома от скважины с гидроаккумулятором выглядит так.

При любом способе монтажа около гидроаккумулятора желательно поставить перекрывной кран.

Не нужно пытаться воткнуть гидроаккумулятор после бойлера или в системе отопления. Похождения по интернету могут у вас родить такую мысль. Современные бойлеры и газовые котлы не нуждаются в дополнительных агрегатах. Температурные расширения им не страшны. Если необходимы компенсаторы, то они там есть. Повышенное давление сбрасывается предохранительными клапанами.

Подготовка к работе

Как работает гидроаккумулятор для водоснабжения? Он заряжается насосом до определенного давления и затем питает систему потребителей водой, пока давление не упадет до нижней границы.

Тогда вновь включается насос. Чтобы все верно работало, необходимо выполнить настройки и проверить заправку бака воздухом.

Настройка давления

Российские заводы-изготовители устанавливают, как правило, давление включения насоса 1,5 атм, а его выключение при 2,5 атм.

Иностранные реле настраиваются на 1,4–2,8 атм. Встречаются параметры, непривычные для частного дома: 5–7 атм. В таком случае убедитесь, что реле поддается регулировке в нужном диапазоне: 1–3 атм. Информацию об этом есть в паспорте товара. После покупки установите 1,5–2,5 атм.

Можно настроить регулятор и на другие цифры, но смысла в этом нет. Ведь на 2 атм рассчитаны основные домашние потребители: душ, умывальник, стиральная машина. Лишь некоторые, например, джакузи, требуют 4 атм. При 6 атм и выше выходят из строя уплотнения в системе и потребителях.

Разница между давлением включения и выключения насоса должна быть не больше 1,5 атм. Большой перепад ведет к сильному растяжению мембраны (баллона) и укорочению ее срока службы.

Если давление указано в барах, в настройках ничего не меняется, ведь 1 атм = 1,01 бара.

Накачка воздуха в гидроаккумулятор

Замерить давление воздуха в аккумуляторном баке для водоснабжения можно манометром для колес, а подкачать – автомобильным насосом.

Сколько нужно накачивать, указывается в паспорте и на корпусе гидроаккумулятора. Но лучше пользоваться другими цифрами, чтобы устройство работало правильно. Воздушная камера должна содержать на 0,2–0,3 атм меньше величины давления, при котором включается насос.

Например, если реле настроено на 1,5–2,5 атм, то воздушная камера накачивается до 1,2–1,3 атм. Делается это при стравленном давлении воды в системе.

Замена рабочего элемента

Если грушевидный баллон потерял герметичность, замените его. Определить неисправность вы сможете по нестабильному давлению в системе и частому включению насоса во время потребления воды.

Остались сомнения? Нажмите на золотник ниппеля. При порванной «груше» шипения почти не будет: воздух смешался с водой.

Первый этап – снятие фланца

Чтобы поменять баллон, нужно сначала отсоединить фланец его крепления к баку.

Для этого сделайте следующее:

1. Выключите насос.
2. Обесточьте систему.
3. Стравите водяное давление. Для этого достаточно открыть кран в умывальнике, чтобы давление на манометре показало ноль.
4. Закройте перекрывной кран, который отсекает гидроаккумулятор от системы. Если его нет, то придется слить воду через сливной кран. Он должен стоять в самом низком месте линии потребителей.
5. Открутите болты по фланцу гидроаккумулятора. Обычно, их 6 шт. При этом начнет выходить вода, которая попала в воздушную полость. Позвольте ей уйти полностью.
6. Снимите фланец.

Основное крепление баллона осуществляется при помощи фланца. Но часто производители делают еще фиксацию с противоположной стороны, используя штуцер. Если бак вертикальный, то фланец – на нижнем торце, а штуцер – на верхнем.

На штуцере могут находиться манометр давления воды, клапан стравливания воздуха с водяной полости или заглушка. Рядом производители располагают точку зарядки гидроаккумулятора воздухом.

Второй этап – извлечение баллона с бака

Если фланец – единственное место крепления «груши», то извлеките ее наружу. В ином случае придется открутить и снять все со штуцера, в том числе гайку крепления, и протолкнуть его внутрь корпуса гидроаккумулятора.

Почистите бак изнутри
.

Третий этап – монтаж

Теперь узнаете, как собрать гидроаккумулятор для водоснабжения.

Выполняйте по пунктам:

1. Подготовьте новый грушевидный баллон такой же модели, как стоял. Номер изделия пишется на корпусе гидроаккумулятора.
2. Разместите «грушу» в баке на своем месте, предварительно вкрутив в нее штуцер, снятый с порванного баллона. Если гидроаккумулятор небольшой, вы легко попадете в отверстие, надев «грушу» на руку. В ином случае вытягивайте штуцер за леску, которую нужно намотать на его резьбу и завязать на узел.
3. Вспомните, как разбирали штуцер, и смонтируйте на него прежние элементы обратно.
4. Своим выступом баллон должен упереться во фланец бака. Выведите выступ наружу. Он является крепежной частью и одновременно уплотнительной прокладкой.
5. Расправьте рукой «грушу», чтобы она не была перекручена.
6. Установите фланец и закрутите болты.

На заключительном этапе подсоедините гидроаккумулятор к системе, наполните давлением воздушную полость бака, подайте электричество и включите насос.

Проверьте, что после автоматического выключения насоса давление воды по манометру достигло 2,5 атм или той величины, которая установлена на регуляторе.

Если насос работает неровно, избавьтесь от воздушной пробки: откройте кран умывальника или воспользуйтесь клапаном стравливания воздуха.

Убедитесь, что в местах монтажа баллона нет течи.

Выбор размера

Перед тем как купить и выполнить монтаж гидроаккумулятора для систем водоснабжения, нужно вычислить его необходимый объем. Верный расчет – когда насос включается с периодичностью 10–30 минут.

Если в месяц вы тратите 15 куб. м воды, то за день уходит полкуба.
Разбейте расход на дневные часы. Выйдет около 50 л/час. Если вы купите 50-литровый гидроаккумулятор, вам должно его хватить. Объем водяной камеры в 3–4 раза меньше: приблизительно 15 л. Значит, насос будет включаться в среднем 3 раза в час.

Но у вас могут быть нагруженные периоды дня: полив огорода, стирка, прием ванны. Замерьте такие часы отдельно. Если периодичность включения насоса менее 10 минут, выбирайте гидроаккумулятор больше 50 л.

Избыточный объем, который вы не в состоянии расходовать за час, тоже нежелателен. Он приведет к застою воды.

Возможно вам помогут следующие статьи по водоснабжению:

• как сделать утепление труб водоснабжения в частном доме;
• что такое греющий кабель для водопровода;
• как сделать водопровод из колодца на даче своими руками.

Видео о принципе работы гидроаккумулятора.

Мгновенная установка для Аккумуляторов | Power & Motion

Аккумуляторы доказали свою исключительную надежность во многих гидравлических системах при правильном выборе, установке и эксплуатации. Хотя установка может показаться очень простым процессом, это, пожалуй, самая непонятная процедура в жизни аккумулятора. К сожалению, многие пользователи не соблюдают все рекомендации по правильной установке аккумуляторов.

Сначала обучение!

Квалифицированный установщик гидравлических систем должен подготовить и установить аккумуляторы любой системы. Программа сертификации Fluid Power Society является хорошим источником обучения для профессионалов отрасли. Учебную и техническую информацию также можно получить как в Ассоциации дистрибьюторов Fluid Power, так и в Национальной ассоциации Fluid Power. У большинства членов FPDA есть штатные специалисты, которые могут помочь с проектированием и установкой. Образовательный фонд Fluid Power поддерживает программы многих технических школ и университетов.

При установке аккумулятора необходимо учитывать следующие рекомендации.

Ввод в эксплуатацию

1. Аккуратно извлеките аккумулятор из заводской упаковки. Прочтите и поймите все заводские этикетки, наклейки, бирки и шильдики, прикрепленные к аккумулятору и упаковке. Также прочитайте заводские инструкции, прилагаемые к аккумулятору.

2. Если аккумулятор является частью системы OEM стороннего производителя, прочтите и уясните все их маркировки и инструкции.

3. Осмотрите аккумулятор на наличие видимых повреждений и проверьте правильность номера детали и типа резьбы.

4. Аккумуляторы обычно поставляются с завода без предварительной зарядки. Обратите внимание, что пользователь должен предварительно зарядить блок перед началом работы.

Не экономьте на безопасности

Безопасность всегда должна стоять на первом месте при любом обслуживании или установке, но не забывайте:
• носить надлежащие средства защиты глаз,
• наденьте обувь со стальным носком, а
• примите надлежащие меры предосторожности, указанные в инструкциях.

Если в системе уже установлен аккумулятор, закачайте в аккумулятор небольшое количество системной жидкости (10 % емкости аккумулятора) под низким давлением. (Не превышайте 35 фунтов на квадратный дюйм). Отключите все питание системы и полностью сбросьте гидравлическое давление с аккумулятора.

Примечание: оператор часто пропускает этот шаг, в результате чего разрывается баллон или зачищается (поршневой аккумулятор) цилиндр.

Если аккумулятор еще не установлен (предположим, что предварительная зарядка в аккумуляторе нулевая), залейте в аккумулятор небольшое количество жидкости (10% емкости аккумулятора). Это можно сделать через отверстие для жидкости с помощью воронки. Смажьте как можно больше внутренних поверхностей (включая мочевой пузырь, если он есть). Это может быть достигнуто путем прокатки устройства.

Предзарядка

Хотя большинство аккумуляторов хорошо спроектированы с точки зрения безопасности, они могут быть опасны! Устройства большинства производителей имеют такие этикетки, как справа, предупреждающие всех о возможной опасности:

Особенно это касается аккумуляторов поршневого типа. Вот некоторые вещи, о которых следует помнить во время процедуры предварительной зарядки:

• Никогда не эксплуатируйте аккумуляторы без предварительной заправки азотом. Для баллонных аккумуляторов это важно, чтобы предотвратить повреждение баллона.
• Сбросьте все гидравлическое давление в системе, прежде чем приступать к ремонту или ремонту. Это делается не только из соображений безопасности, это единственный способ проверить предварительную зарядку.
• Используйте утвержденное зарядное и калибровочное оборудование для предварительной зарядки и проверки давления. Убедитесь, что ваши аксессуары в хорошем состоянии и безопасны. Убедитесь, что он рассчитан на давление гидроаккумулятора. Никогда не используйте что-либо вроде шинного манометра.
• Опять же, очень важно следовать всем инструкциям.

Ниже приведены шаги, необходимые для предварительной зарядки аккумулятора:

1. Снимите все защитные колпачки газовой части. Следует соблюдать осторожность, чтобы не снять и не ослабить газовый клапан.

2. Присоедините сальник и гайку зарядного устройства к баллону с сухим азотом, надежно затяните. Если сальник и гайка не подходят, вы используете неправильный газ или неправильное давление!

3. Присоедините газовый патрон к газовому клапану аккумулятора, затянув вручную его шестигранное соединение. Для моделей, подлежащих ремонту сверху, используйте удлинитель клапана TR.

4. Для аккумуляторов на 3000 фунтов на кв. дюйм: поверните Т-образную рукоятку газового патрона по часовой стрелке до упора. Это открывает сердечник клапана. Для аккумуляторов на 4000 фунтов на кв. дюйм и выше откройте клапан, повернув его верхнюю (маленькую) шестигранную гайку против часовой стрелки.

5. Установите регулятор газа баллона с азотом (если установлен) на 35 фунтов на кв. дюйм. Настоятельно рекомендуется использовать регулятор газообразного азота, чтобы предотвратить разрыв баллона или заклинивание поршня.

6. Откройте газовый клапан баллона с азотом. (Если вы не используете регулятор газообразного азота, позаботьтесь о том, чтобы медленно открыть клапан. ) С помощью регулятора клапан можно открыть полностью.

7. Медленно предварительно заправьте (до 35 фунтов на кв. дюйм) сухим газообразным азотом, пока камера или камера поршня не будут полностью надуты. Для блоков с баллонами убедитесь, что они предварительно заправлены как минимум до 30 % от максимального рабочего давления. Для поршневых или плавучих поплавковых аккумуляторов не требуется никаких минимальных требований.

8. Медленно продолжайте предварительную заправку до желаемого давления с шагом 50 фунтов на кв. дюйм. По завершении подождите 10–20 минут — это позволит стабилизировать давление газа. Газ под высоким давлением становится очень холодным во время предварительной зарядки. Это может привести к повреждению уплотнений аккумулятора и ложным показаниям начального давления. Проверьте предварительную заправку и сбросьте избыточное давление газа.

9. Для аккумуляторов на 3000 фунтов на кв. дюйм поверните Т-образную рукоятку газового патрона против часовой стрелки до упора. Это закрывает сердечник клапана. Для аккумуляторов на 4000 фунтов на квадратный дюйм и выше закройте клапан, повернув его верхнюю (маленькую) шестигранную гайку по часовой стрелке (максимальный крутящий момент 70 фунто-дюймов).

10. Снимите зарядный узел и проверьте наличие утечки газа. (Рекомендуется использовать жидкость для обнаружения утечек газа или мыльную воду.)

11. Полностью затяните шестигранную контргайку и контргайку. Не перекручивайте шток газа.

12. Установите на место защитные колпачки и затяните вручную.

При размещении руководствуйтесь здравым смыслом

Для большинства систем процесс установки сводится к размещению, подключению и эксплуатации. Размещение аккумулятора в системе обычно определяется проектировщиком системы. В этих случаях установщик должен провести проверку на реальность, чтобы убедиться, что выбранное место возможно. Достаточно ли места для устройства, включая монтажное оборудование и пространство для маневрирования? Это разумно? Блок находится близко к работе? Защищено ли оно должным образом? Соединение того же размера, что и линия? Доступно? Сможет ли обслуживающий персонал проверить агрегат на наличие утечек или предварительную зарядку?

Конструктор может выбрать из ряда доступных резьбовых или фланцевых соединений для жидкости. Установщик должен иметь правильные сопрягаемые детали и любые необходимые уплотнения, не поставляемые с аккумулятором. Соединение должно быть в том же масштабе, что и трубопровод. (Соединение ¼ дюйма на шестидюймовой трубе может быть не очень эффективным). Фитинги должны быть рассчитаны на достаточное давление.

Теперь установите аккумулятор в систему. Убедитесь, что соединение затянуто должным образом, в зависимости от типа соединения. Создайте давление в системе и проверьте на наличие утечек.

Наконец, работайте. Рекомендуется проверить предварительную зарядку и проверить наличие утечек во время начальной эксплуатации.

Джеффри А. Шнайдер, президент Accumulators, Inc., Хьюстон. Посетите их веб-сайт по адресу www.accumulators.com .

Реле давления воды для насоса

Реле давления воды важная составляющая системы водоснабжения Устройство систем водоснабжения процесс не простой, и сделать это своими руками не так просто, как может показаться на первый взгляд . При обустройстве нужно установить насос, а также реле давления воды, что позволит регулировать процесс подачи жидкости по трубам дома. Важна регулировка насосной станции, а это небольшой узел, помогающий включать насос при снижении давления в системе, и отключать его при достижении максимального уровня.

Назначение реле давления

Для корректной работы водонасосной станции (безбашенной) требуется установка и настройка гидроаккумулятора, а также реле, например, РДМ Тип ПМ5 с Вихрем насос. Даже если для водопровода дома на даче устанавливается самодельное оборудование, требуется очень много.

Качественная работа гидростанции обеспечивается правильно настроенным гидроаккумулятором и прессостатом

А именно:

• Точный расчет всех параметров;
• С учетом особенностей водоснабжения;
• Грамотный и профессиональный подход.

Эти 2 блока должны быть подключены к насосу, а реле должно располагаться посередине и ближе к гидроаккумулятору. Существуют модели реле, которые можно монтировать прямо на поверхность корпуса насоса, даже погружные. Монтаж водопровода должен быть правильным, а потому стоит ознакомиться с принципом работы каждого компонента перед его сборкой.

Гидроаккумулятором называют емкость, внутри которой установлена ​​эластичная груша и мембрана, разделяющая ее пополам.

В груше находится воздух с определенным давлением, а в мембране вода. Какое давление устанавливается в груше и сколько воды попадает на мембрану, напрямую зависит от количества накачанного воздуха. Чем он больше, тем выше будет подниматься давление в системе. Как правило, в полость бака закачивается только половина воды. Например, если по данным производителя в гидробаке может поместиться 100 литров, то там будет 40-50 литров. Оптимальное давление в водопроводе, особенно при подключении к бытовым приборам, составляет 1,4 атм-2,8 атм, и для того, чтобы оно поддерживалось в таком состоянии, необходимо установить такое устройство, как регулятор или реле.

Настройка реле давления и регулировка давления воздуха в гидроаккумуляторе.

Реле давления — элемент, управляющий работой насосной станции (например AQUAJET или AQUAJET-INOX) и позволяющий работать в автоматическом режиме. Реле давления имеет несколько характеристик:

• Давления включения ( Pon ) Это давление (бар), при котором насосная станция включается замыканием контактов в реле давления. Иногда давление включения также называют «нижним» давлением.
• Давление выключения ( Poff ) Давление (бар), при котором насосная станция отключается при размыкании контактов в реле давления. Давление выключения иногда также называют «верхним» давлением.
• Падение давления ( ΔP ) Абсолютная разница между давлением выключения и давлением включения (бар).
• Максимальное давление отключения Максимальное давление (бар), при котором насосная станция может быть отключена.

Любое реле давления имеет заводские настройки и, как правило, они следующие: Давление включения: 1,5-1,8 бар Давление выключения: 2,5-3 бар Максимальное давление выключения: 5 бар

Как все работает: Допустим насосная станция подключена (об этом в статье «Подготовка насосной станции ДАБ к работе»), и вся система заполнена водой. После открытия любого крана (душа, раковины и т.д.) и начала забора воды давление в системе начнет плавно падать (благодаря мембранному баку), что легко отследить по манометру. Все это время вода к потребителю подается из гидробака. При достижении «нижнего» давления включения (его также можно контролировать по манометру в момент включения насоса) контакты внутри реле давления замыкаются и насос запускается. Остальное время забора воды насос продолжает работать, подавая воду непосредственно потребителю. После завершения забора воды (все краны закрыты) насос еще продолжает работать, только теперь вода не подается потребителю, а закачивается в гидробак (поскольку деваться ей больше некуда) и давление постепенно увеличивается. При достижении давления выключения (его легко отследить по манометру при остановке насоса) контакты внутри реле давления размыкаются и насос останавливается. При следующей просадке цикл повторяется. Это довольно просто.

Но что делать, если заводские настройки прессостата не очень удобны? Например: на верхних этажах очень заметно падает давление, либо система очистки воды требует не менее 2,5 бар на входе, а насос включается только при 1,5-1,8 бар.

Устройство реле давления воды

Гидравлическая часть расположена на задней стороне гидрореле, а выход может быть с наружной резьбой или американской гайкой. Второй вариант считается более удобным, так как позволяет упростить монтаж.

Внимательно изучив устройство, вы сможете установить реле давления воды наиболее удобным способом.

В первом случае потребуется найти специальные переходники с накидной гайкой определенного размера.

Возможно навинчивание изделия на резьбу, что не всегда подходит. Электрические разъемы расположены на задней стороне корпуса, а под полостью крышки установлена ​​клеммная колодка для подключения проводов.

Гидравлический регулятор разделен на 3 части.

• Электрический;
• Механический;
• Гидравлический.

В первую входит группа замыкающих и размыкающих контактов, необходимая для подключения и отключения насоса. Гидравлическая часть включает в себя диафрагму, воздействующую на металлическое основание и пружину, малую и большую, посредством чего регулируется давление внутри насоса, а также включение или выключение.

Тонкости регулировки реле давления воды для помпы

Для установки определенного значения на уровне давления необходимо правильно отрегулировать устройство управления. Для этого потребуется ряд действий. Заполняйте бак до тех пор, пока манометр не покажет максимальное значение.

Отрегулированное реле давления воды обеспечивает бесперебойную работу системы водоснабжения

Далее:

1. Станция выключается.
2. Корпус реле открывается.
3. Необходимо постепенно ослаблять маленькую гайку, пока не сработает внутренний механизм.
4. Вращение по часовой стрелке, что увеличивает уровень давления.
5. Если против, то уменьшается.
6. Для установления минимального значения требуется постепенный слив воды путем открытия крана.

Когда манометр достигает определенного уровня, слив воды прекращается. Для регулировки нижнего давления большую гайку вращают таким же образом до срабатывания контакта. Принцип работы устройства прост, так как за счет установки небольшого диапазона между верхней и нижней границей будет осуществляться достаточная прокачка воды насосной станцией, путем создания постоянного среднего уровня показателя. Система работает равномерно, что позволяет получить оптимальный напор воды для комфортного использования.

Этапы регулировки реле давления насосной станции

Для налаживания работы насосной станции проверяется схема подключения на соответствие норме, для чего может быть использована инструкция от производителя. Также необходимо установить надежный манометр, способный давать точные показания. Устанавливается в системе водоснабжения на небольшом расстоянии от реле. Для регулировки реле потребуется подтянуть 2 пружины, а именно большую и маленькую. Специалисты рекомендуют обращаться к профессионалам для подключения и проверки работоспособности устройства.

Качественный манометр, установленный возле реле давления воды, сможет выдавать точные показания

Это позволит:

• Быть уверенным в исправности;
• Получить гарантию качества;
• Если у вас возникнут проблемы, воспользуйтесь бесплатным сервисом.

Автоматический регулятор давления не требует вмешательства и работает, то есть включается и выключается при необходимости. Стоит отметить, что не рекомендуется устанавливать электронное устройство для регулирования подачи воды, так как при снижении электрического напряжения быстро перекачать воду не получится. Есть еще ряд моментов, с которыми следует ознакомиться, прежде чем осуществлять процесс погружения насоса в скважину и подключения реле контроля давления. Не все модели позволяют менять дельту, а потому при покупке нужно обращать внимание на момент.

Реле может быть покрыто влагонепроницаемым и пыленепроницаемым корпусом, что позволяет устанавливать изделие непосредственно на поверхность насоса при наличии подходящего выхода.

Реле холостого хода можно установить на скважинный насос, который имеет отдельный корпус, однако существуют модели регулятора комбинированного типа. Защита от холостого хода нужна для предотвращения поломки насоса при отсутствии воды в скважине. Такое устройство лучше всего подойдет к погружному насосу.

Типы реле давления

Устройство реле давления

Существуют миниатюрные и достаточно крупные устройства. Они также отличаются оснащением дополнительными функциями. Классическое реле для гидроаккумулятора включает в себя два рабочих узла:

• гидравлическое;
• электрический.

Первый предназначен для взаимодействия прибора с подаваемой в него жидкостью. Он состоит из штока и двух пружин. За счет последнего настраиваются оптимальные параметры давления. Основная задача последних – подключение проводников к электричеству. Это металлическая клеммная колодка с зажимными винтами. В зависимости от положения гидравлики клеммы открываются и закрываются.

На рынке или в специализированных магазинах можно приобрести реле давления следующих типов:

• с датчиком сухого хода;
• механический;
• со встроенным манометром;
• электронный.

Электронные реле оснащены дополнительными модулями, которые размыкают и замыкают контакты. Они также имеют встроенные электронные манометры с цифровым дисплеем. Датчик сухого хода предупреждает насосную станцию ​​о работе «вхолостую», если, например, упал уровень воды, засорилось заборное отверстие или повреждена подающая труба.

Работа прессостата гидроаккумулятора

В любом насосе давление регулируется, и требуется установка максимального и минимального параметров в полости бака гидроаккумулятора, если речь идет о гидроаккумуляторе. Именно таким образом реле выключается и включает работу агрегата.

Реле давления включает и выключает аккумулятор

Можно увеличивать или уменьшать давление гидрофора в зависимости от:

• Объем потребляемой жидкости;
• Частоты потребления;
• Производительность насосного агрегата.

Что касается характеристик насоса, то их можно найти в инструкции по эксплуатации или техническом паспорте. Стандартным значением, благодаря которому выбирается рабочее состояние реле, считается 1,0-5,0 атм. Регулируемое механическое реле или любое другое имеет пусковое давление 1,5 атм, а рабочий диапазон двигателя в насосе 2,5 атм.

Максимальное давление, при котором срабатывает пусковое устройство реле и отключается насос, составляет 5 атм.

Если при эксплуатации или установке были сбиты настройки, то нужно самостоятельно поднять верхнюю грань до определенного уровня, а также выбрать уровень низкого давления. Для этого, как отмечалось ранее, понадобится манометр. Установка контрольно-измерительного прибора осуществляется на коллекторе в гидроаккумуляторе, а коррекция осуществляется по показаниям манометра после отключения насоса. Создание перепадов давления осуществляется открытием крана в точке забора воды, которая находится ближе всего к гидроаккумулятору.

Для настройки контроля давления на гидроаккумуляторе необходимо наличие самого давления и не нужно отключать насос от электросети. За счет насоса заполняется полость накопительного бака и повышается давление в системе водоснабжения. Как только контроллер срабатывает и двигатель выключается, пластиковая крышка на корпусе снимается и требуется снять напряжение с маленького пружинного механизма.

Настройка реле давления

Бывают случаи, когда настройки датчика по умолчанию не подходят пользователям помпы. Например, если вы откроете кран на каком-либо этаже здания, то заметите, что напор воды в нем быстро падает. Также установка некоторых систем, очищающих воду, невозможна, если усилие сжатия в системе меньше 2,5 бар. Если станция настроена на включение при 1,6-1,8 бар, то фильтры в этом случае работать не будут.

Обычно настройка реле давления своими руками не представляет сложности и выполняется по следующему алгоритму.

1. Запишите показания манометра при включении и выключении агрегата.
2. Отсоедините шнур питания станции или выключите выключатели.
3. Снимите крышку с датчика. Обычно крепится 1 винтом. Под крышкой можно увидеть 2 винта с пружинками. Больший отвечает за давление, при котором запускается двигатель станции. Обычно возле него имеется маркировка в виде буквы «П» и возле них нарисованы стрелки со знаками «+» и «-».
4. Для увеличения усилия сжатия поверните гайку в сторону знака «+». И наоборот, чтобы его опустить, нужно повернуть винт в сторону знака «-». Поверните гайку на один оборот в нужном направлении и запустите машину.
5. Дождитесь выключения станции. Если показания манометра вас не устраивают, то продолжайте крутить гайку и включать прибор до тех пор, пока давление в гидроаккумуляторе не достигнет необходимого значения.
6. Следующий шаг — настроить момент выключения станции. Для этого предназначен меньший винт с пружиной вокруг. Рядом с ним находится отметка «ΔP», а также стрелки со знаками «+» и «-». Настройка регулятора давления на включение аппарата осуществляется так же, как и на выключение аппарата.

В среднем интервал между усилием сжатия, при котором датчик включает двигатель станции, и значением усилия сжатия при остановке агрегата находится в пределах 1-1,5 бар. При этом интервал может увеличиваться, если отключение происходит при больших значениях.

Регулировка реле давления и определение порогов срабатывания системы

Реле – это автоматическое устройство или, другими словами, устройство, перекрывающее клапан, создающий процесс подачи воды. Насос имеет 2 порога переключения — нижний и верхний. Каждый из них зависит от давления в той части гидроаккумулятора, где присутствует воздух. Минимальным давлением считается уровень 0,1-0,2 атм и выше.

Изучив технические характеристики и эксплуатационные свойства модели насоса, вы сможете правильно настроить реле давления воды для качественной работы системы.

Если внутри емкости давление 1,4 атм, то порог отключения будет 1,6 атм. Эти параметры считаются оптимальными для работы автоматики.

Обязательно нужно учитывать параметры помпы, которая тоже имеет 2 значения в виде нижнего и верхнего порога. На основании ряда показателей выбираются пороги. Стоит отметить, что выбор верхнего порога, при котором насос отключается, осуществляется автоматически. Реле изначально с завода имеет определенную дельту разницы, отрегулированную на момент изготовления. В целом эта разница составляет 1,4-1,6 атм. Другими словами, если вручную было установлено отключение при 1,6 атм, то автоматически устанавливается верхний порог отключения 3,0 атм.
