Колодец своими руками

Содержание

• Как строится шахтный колодец своими руками
  • Как выбрать место под водозабор
• Простая технология постройки колодца своими силами
  • Конструкция шахты колодца
  • Постройка ствола колодца классическим способом
  • Отделочные операции
• Заключение

Разметить и построить колодец относительно несложно, но труд этот тяжел, потребует выполнения большого объема земляных работ, и кроме того, при возведении колодца своими руками нельзя строить, не зная правил обустройства колодезных стволов. Даже самый простой водозаборный вариант строят бригадой из двух-трех человек, один из которых имеет опыт и знает на практике, как сделать колодец своими руками.

Как строится шахтный колодец своими руками

Водозаборный колодец может быть построен в двух вариантах – по шахтной и трубной схеме. Первая схема применяется для забора воды с относительно небольших горизонтов на глубине около 6 — 10 м. В редких случаях колодезная вода может подниматься даже с 15 м, но это скорее исключение, чем правило. Трубные варианты бурят или пробивают стальной трубой на глубину до 15 м, но для обустройства такого колодезного ствола потребуется более серьезное оборудование и оснастка. Поэтому своими руками колодец трубного типа строят редко, ствол обычно делается на заказ автомобильными буровыми станками, после чего вставляют готовый пластиковый или бетонный ствол.

Шахтный или грунтовой бетонный колодец строится в несколько этапов:

• Подбирается место для будущей постройки;
• Закупаются материалы, бетонное кольцо для облицовки стен будущей шахты и оборудование для проходки;
• Откапывается колодезный ствол, грунтовые стены закрываются бетонной, деревянной или кирпичной облицовкой, обустраивается приемная часть водозабора;
• Выстраивается гидроизоляция колодезного ствола и глиняного замка;
• Собирается сруб с подъемным воротом и крышкой для закрытия входа, чтобы в колодезную шахту не попадал мусор, пыль, дождевая вода.

Совет! Наиболее ответственным этапом строительства колодца остается планирование и выбор места под врезку ствола. Поэтому разведку выхода водяного пласта лучше доверить профессионалу.

Если нет ни малейших зацепок с выбором места под закладку колодезного ствола, то лучше уж поинтересоваться у соседа его водозабором, составить карту глубины и расположения колодцев на ближайших улицах.

Отыскать выход водяной жилы можно и своими силами, но вот какого качества будет вода, сказать сложно.

Как выбрать место под водозабор

При желании можно отыскать немало признаков близкого залегания водоносного слоя, но разобраться во множестве причин усиленного роста или угнетения растений достаточно сложно. Поэтому место под рытье ствола колодца выбирают, исходя из условий местности:

1. Во-первых, необходимо принять во внимание наличие уклона естественного рельефа земли. На условно прямой линии, проведенной по кратчайшему расстоянию от верхней к нижней точке местности, не должно находиться никаких строений, тем более выгребных ям или туалетов;
2. Во-вторых, колодезную шахту необходимо располагать на удалении не менее 10 м от деревьев и кустарниковых насаждений, лучше всего, если ствол водозабора будет находиться на меже между домом и полем.
3. В третьих, в идеальном случае оголовок или сруб будущего колодца должен находиться с перепадом высот в 10-12 м выше уровня мокрой низины, болотца, реки. Лучше всего, если бетонный колодец будет располагаться в нижней части склона пологого холма.

На дно ямы устанавливают кусок трубы или емкость без дна. Оголовок экспериментального водозабора должен быть поднят над уровнем грунта, а дно отсыпают тонким слоем щебня. Даже при высокой температуре воздуха и ухода паводка, высыхания поверхности земли, при близком расположении ключей, в таком импровизированном пробнике будет оставаться криничная вода. Цель подобного опыта — определить, имеет ли вода болотный запах и соли. Если проба воды показала хороший результат, то можно приступать к строительству колодца из бетонных колец.

Простая технология постройки колодца своими силами

Вырыть в грунте достаточно глубокий ствол или шахту — еще не означает построить колодец. В таком варианте после ближайшего сильного дождя чистая вода быстро превратится в грязь, кроме того, намокание грунта приведет к обвалу стенок ствола.

Конструкция шахты колодца

При обустройстве ствола потребуется собрать две основные составляющие – стеновой крепеж и чашу водозабора. Если ствол касается водоносного слоя лишь донной частью, то такую схему называют неполной. На дне колодца вода собирается в небольшом количестве, на уровне от 50 до 70 см высотой. Этого хватает для удовлетворения потребностей в чистой питьевой воде, но не более. Бетонная конструкция работает, как подземная криница. Вода, полученная по такой схеме, обычно очень чистая, и практически не засоряется илом и балластной глиной.

Полный колодец имеет заглубление бетонного ствола в тело водоносного слоя на 70-100 см. Вода выделяется через стенки водозаборной чаши в значительно большем количестве, но вместе с водой попадает и песчаная взвесь, поэтому периодически водозабор бетонного колодца приходится чистить от грязи.

Для увеличения водоотдачи нижнюю часть ствола, называемого еще зумпфом, можно построить с расширяющейся книзу конусообразной полостью или шатром. Это наиболее сложный вариант, но к такому устройству прибегают для бетонных колодцев с очень низкой наполняемостью.

На дне колодца выкладывается санитарный слой песка, толщиной 15 см, и барьерный слой щебня 20-25 см. Для неполных колодцев дно традиционно выкладывается колотым природным кремнием, называемым еще «чертов палец» или «голышом». Считается, что таким образом вода колодца очищается от солей, обеззараживается и приобретает необыкновенно ровный и мягкий вкус колодезной воды. При чистке колодца камни поднимают на поверхность, чистят и вымачивают в соленой воде, после чего возвращают на место.

Наиболее удачным материалом для засыпки чаши колодца считался щебень мраморовидного кальцита. Из резаного на блоки кальцита выкладывали водоприемную часть колодца. Других материалов, кроме как обожженного керамического кирпича или кальцита, для выкладки чаши основания ствола не использовали.

Усилить поверхность стен колодезного ствола можно несколькими способами:

• Укрепить ствол уложенным набором из бетонных колец;
• Уложить в колодец монолитную пластиковую обечайку, или облицевать стены наборными полимерными кольцами;
• Выложить стены ствола кладкой из пережжённого красного кирпича, или установить в шахте срубленный ствол из дуба или лиственницы;
• Уложить асбестоцементную  трубу, диаметром в 500 мм.

Последний вариант ствола очень редко применяется в домашних условиях, колодцы с асбестоцементной трубой применяются, если техническая вода из них будет использоваться для полива на дачных участках и огородах. Высокая прочность трубы позволяет построить ствол глубиной до 20-ти метров.

Кирпичная кладка и бревенчатый сруб для ствола колодца являются достаточно трудоемкими вариантами постройки, кроме высокой квалификации каменщика или плотника, потребуется раствор и кирпич, дубовый брус или бревно. Обустройство такого водозабора обойдется на порядок дороже, чем сделать бетонный колодец, а реальных преимуществ нет практически никаких.

Поэтому наибольшей популярностью пользуются конструкции с максимально плотной и гладкой структурой стен, например, пластиковые колодцы или постройки из бетонных колец.

Постройка ствола колодца классическим способом

Многолетняя практика неоднократно доказывала практичность и надежность обустройства ствола из бетонных колец, поэтому 95% всех колодезных стволов строят либо в виде пластиковых колодцев, или с использованием бетонных колец, тем более что при желании материал можно легко купить в виде готовых изделий.

Вес одного бетонного кольца может колебаться от 40 до 300 кг, диаметр от 70 до 120 мм. Устанавливать вручную тяжелые бетонные конструкции колец достаточно сложно, поэтому при строительстве используют механическую мостовую или шатровую таль, подъемник или лебедку. Для очень тяжелых бетонных колец лучше нанять строительный кран на базе автомобиля.

Классический способ обустройства предусматривает укладку бетонных колец в выкопанный по контуру ствола приямок. Кольцо ставят в вырезанную в грунте круглую полость, и, находясь внутри кольца, продолжают удалять грунт из-под опорной поверхности. Бетонное кольцо по мере удаления грунта проседает под собственным весом все глубже. По мере заглубления первой детали в грунт бетонный каркас колодца наращивают следующим кольцом. При достижении заданной глубины установленное бетонное кольцо укрепляют и фиксируют.

При установке отдельных частей бетонного колодезного ствола особое внимание уделяют герметичности стыков между кольцами. Их заделывают специальной изолирующей смесью, а после завершения сборки стыки бетонного кольца еще раз конопатят и штукатурят.

Аналогичным способом собирают ствол пластиковых колодцев. Проще всего собирать шахту колодца из относительно узких и легких колец на резьбе или монтажных штифтах. Для местности с большим количеством паводковых вод используют готовые трубы двух — трехметровой длины, соединяемые между собой стыковочной муфтой. Винтовой или цилиндрический рельеф, накатанный на поверхности кольца, позволяет обеспечить надежное сцепление с грунтом и предотвратить попадание верховодных потоков в ствол колодца.

После сборки вокруг бетонного ствола колодца необходимо сделать глиняный замок, чтобы паводковая и дождевая вода не попадала внутрь шахты. Для этого вокруг бетонного или пластикового кольца откапывают кольцевой ров на глубину в 70-90 см и шириной не менее полуметра. Дно рва, бетон или пластик накрывают полиэтиленовой пленкой, после чего забрасывают слегка влажной глиной. Каждый набросанный слой в 7-10 см глинистого материала тщательно трамбуют сначала деревянной, а затем стальной болванкой. Верхний слой вокруг кольца отделывают в виде бетонной отмостки на ширину 40-50 см.

Отделочные операции

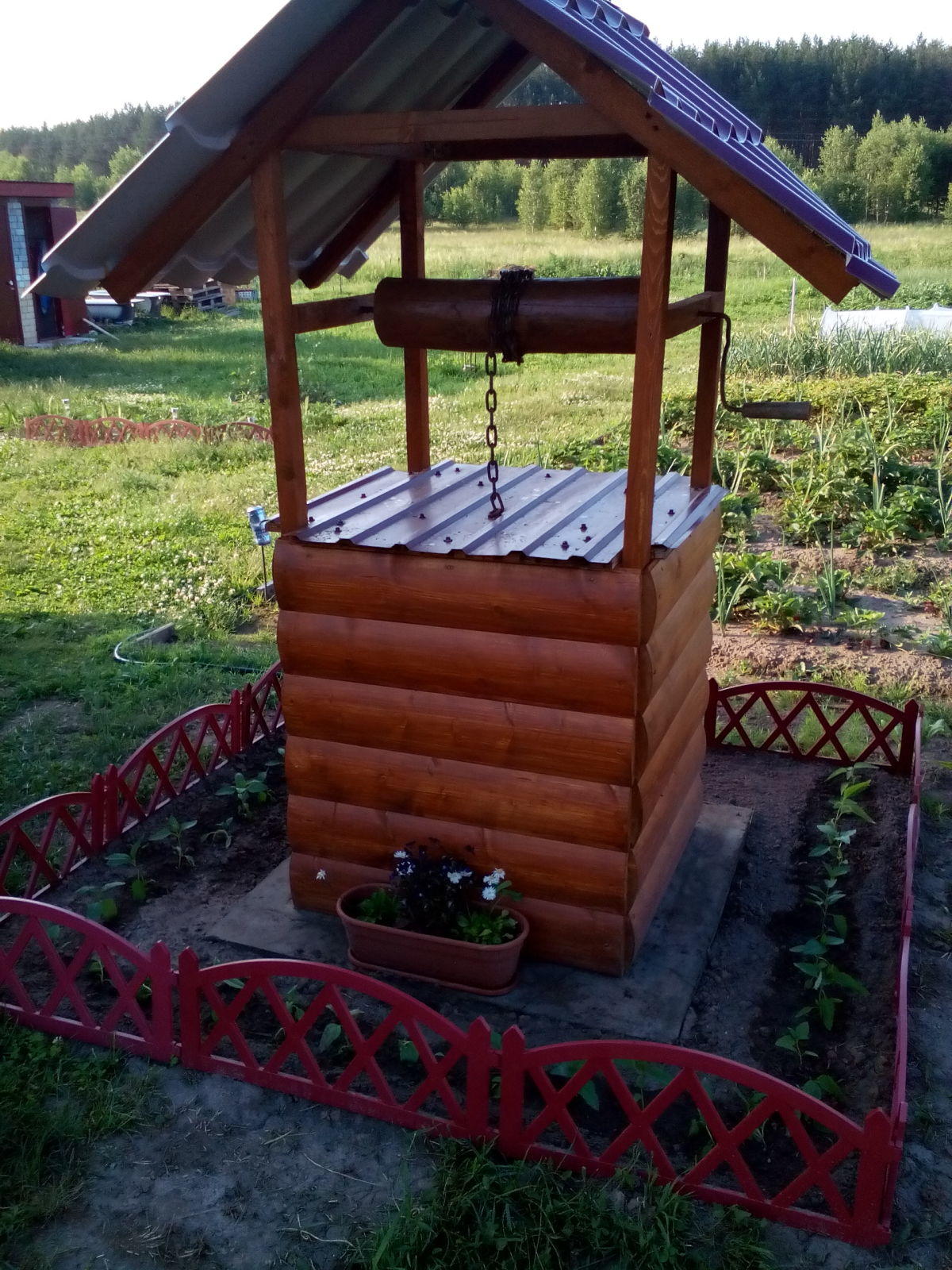

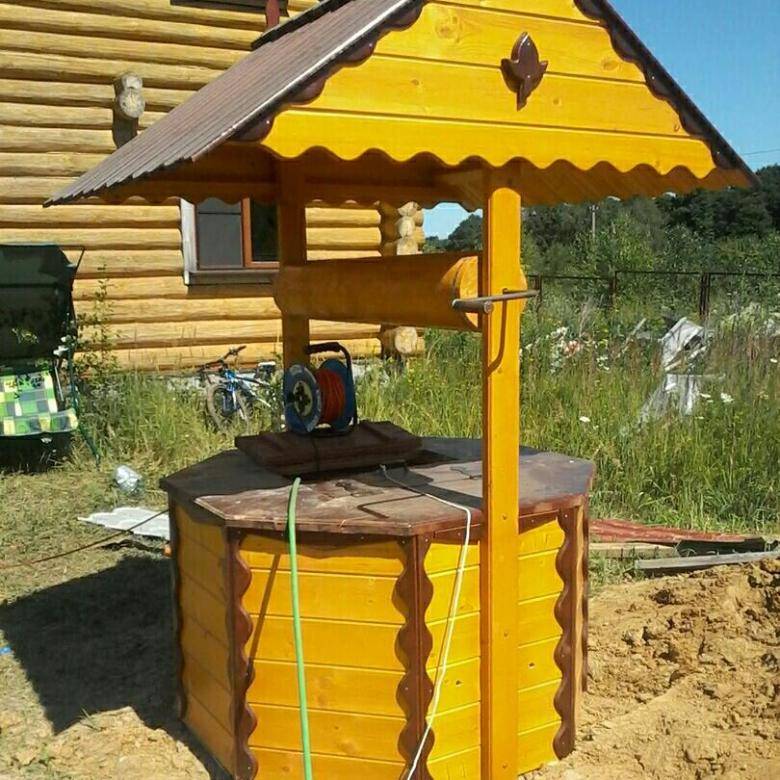

Чтобы колодцем было удобно пользоваться, и заодно уменьшить замокание грунта и бетона, верхнее бетонное кольцо «одевают» в сруб из бревна или бруса. Как сделать сруб для колодца своими руками, решает хозяин, исходя из собственных соображений удобства и красоты. Классический сруб собирается четырехугольным коробом, который привязывается к деревянному щиту, закрывающему отмостку. Угловые стыки вокруг бетонного кольца соединяют обычным узлом в полдерева со стяжкой стальными скобами. Сруб нельзя жестко связывать с бетонным кольцом, чтобы придать устойчивость в углах короба, набивают расклинивающие распорки. По бокам сруба нарезают пазы под установку опор для ворота и навеса над бетонным кольцом. Ворот изготавливается из обычного бревна диаметром 15-20 см.

Иногда вместо сруба наружную поверхность покрывают жидкой гидроизоляцией, а на торцевую поверхность кольца устанавливают деревянный стол или навесную полку для ведер.

Если в местности, где расположен колодец, преобладает ветреная погода, то вместо навеса лучше установить съемную крышку из дерева или пластика. Как сделать крышку для колодца своими руками?

Крышку для колодца можно сделать в виде двух откидывающихся створок, с небольшим центральным отверстием под цепь. При этом одну из половинок крышки можно использовать в качестве подставки под емкость или ведро. Створки навешивают на брезентовых или воротных петлях так, чтобы обеспечивался мягкий подвес крышки. Тогда даже в зимнее время крышку со ствола можно открыть без особых усилий.

Заключение

После окончания работ колодец выкачивают дренажным насосом до ухода грязной и мутной воды. Чтобы очистить воду, выливают пару ведер крутого рассола и через сутки повторяют процедуру. Периодически вода из бетонного ствола откачивается, особенно, если колодцем не пользовались более месяца.

• Теплица из старых оконных рам своими руками

• Делаем садовую скамейку своими руками

• Размеры будки для овчарки, алабая и других собак

• Как сделать домашнюю коптильню своими руками

Обустройство колодца для скважины своими руками

Устройство автономной системы водоснабжения на дачном участке — важная задача, которую должен решить владелец дома. Скважина нуждается в дополнительной защите от неблагоприятных внешних воздействий. Колодец для скважины позволяет обеспечить защиту.

Колодец для скважины, сделанный своими руками.

Что такое колодец для скважины и в чем его преимущества

Колодец представляет собой защитную конструкцию. Источником воды выступает сама скважина.

Колодец выполняет сразу несколько функций — в этом состоит его главное преимущество.

Разновидности колодцев

Существует несколько видов колодцев, которые можно устроить своими руками. Они различаются элементами конструкции, а также материалами, из которых сделаны.

Приямок

Облицовка приямка.

Считается наиболее простым вариантом обустройства. Представляет собой углубление, устроенное вокруг оголовка скважины. В нем устанавливают запорную арматуру.

Стандартно глубина приямка составляет не более 1,5 м. Стенки укрепляют — бетонируют либо облицовывают кирпичом. Верхнюю часть делают перекрывающейся, хотя полной герметичности это не обеспечивает.

В районах с суровыми зимами, с большой глубиной промерзания почвы колодцу требуется дополнительное утепление.

Для устройства приямка не требуется помощь специалистов, все можно сделать своими руками, используя недорогие материалы.

Недостатком конструкции является то, что в ней нельзя установить автоматическое оборудование, поскольку высок уровень влажности.

Адаптер

Особенности монтажа адаптера.

Скважинный адаптер отличается более сложной схемой по сравнению с приямком. Его устанавливают непосредственно на обсадную колонну. Чаще всего такие конструкции делают из стали или пластика. Первый вариант считается более прочным и долговечным, к тому же только он обеспечивает герметичность.

Адаптер устанавливают так, чтобы водопроводная труба проходила ниже уровня грунта.

Но адаптер можно установить только в том случае, если для водозабора предусмотрена 1 обсадная колонна. Кроме того, скважинный насос должен быть закреплен на трубе. Подвесные системы требуют устройства другой конструкции.

Кессон

Наиболее популярным и практичным вариантом устройства колодца является кессон. Он представляет собой герметичную емкость, которая устанавливается на оголовок скважины.

Внутри кессона находятся трубы, запорная арматура, автоматические устройства. Внешне такая система похожа на приямок. Но преимуществами являются высокие показатели теплоизоляция и водонепроницаемости.

Особенности и этапы обустройства

Особенности обустройства колодца будут рассмотрены на примере кессонов, поскольку они применяются чаще всего.

Пластиковый тип

Кессон пластиковый в разрезе.

Представляет собой пластиковые емкости цилиндрической формы. Реже встречаются квадратные модели. Этот вид кессонов производится в промышленных условиях.

К числу достоинств относятся:

• хорошие эксплуатационные характеристики, в том числе возможности герметизации;
• небольшой вес;
• отсутствие коррозии, устойчивость к воздействию химреагентов;
• длительный срок службы — более 50 лет;
• простота транспортировки и монтажа.

Не лишены такие системы и недостатков, к числу которых относятся недостаточная жесткость конструкции и риск ее всплытия. Но их можно избежать, если залить установленную камеру по контуру бетонным раствором.

Алгоритм установки:

1. Вокруг устья скважины выкапывают котлован соответствующего размера (его диаметр должен превышать сечение кессона, а глубина — высоту пластикового бака).
2. На дно котлована помещают бетонную плиту (можно самостоятельно залить стяжку).
3. После производится установка емкости, ее соединение с бетонным основанием, а пространство вокруг засыпают смесью песка и цемента.

Бетонный тип

Такие устройства бывают 2 разновидностей. Первые представляют монолитные бетонные конструкции. Для них оптимальным вариантом является прямоугольная или квадратная форма. Это снижает расходы на возведение опалубки.

Как и при устройстве любого другого типа колодцев, здесь важно правильно рассчитать величину ямы. Она должна быть на 30-40 см глубже, чем высота бетонной камеры. Также делается запас на толщину стенок конструкции.

Кессон бетонного типа.

Стандартно при устройстве котлована на дно закладывается подушка из щебня, которая выполняет роль фильтра. Но иногда дно просто бетонируют. При расчете конструкции нужно учитывать толщину слоя щебня или бетона. Колодец должен быть устроен так, чтобы его крышка находилась на уровне почвы.

Дренажный слой из щебня устраивают там, где дно сухое. Если данные гидрологической разведки показывают, что на дне высокий уровень влажности, тогда нужно позаботиться о герметичности конструкции и забетонировать этот участок, чтобы грунтовые воды не затапливали кессон.

Конструкция требует устройства каркаса. Для него понадобится стальная штукатурная сетка с крупными ячейками. Она помогает закрепить арматуру, которая находится внутри бетонного слоя.

Второй тип — колодец из бетонных колец. Он обладает такими преимуществами, как прочность и долговечность, но в отличие от бетонной конструкции здесь требуется помощь. Железобетонные кольца поднимают и опускают спецтехникой.

Начинаются работы с устройства котлована. Его параметры рассчитывают так, как указано выше. Высота дна зависит от его типа — от того, будет ли там дренажный слой или герметичная бетонная стяжка.

Сами бетонные кольца перед монтажом обязательно обрабатывают гидроизоляционным составом, например, битумной мастикой. Если этот этап пропустить, то материал быстро разрушится. Перед опусканием в котлован битумная мастика должна высохнуть.

Кольца опускают по одному, стыки обрабатывают специальным скрепляющим составом. Некоторые считают, что нужно использовать монтажную пену, поскольку она пластична и сохраняет целостность даже при подвижках грунта. Поверх последнего из колец укладывают перекрытие, снабженное люком, необходимым для ремонтных и профилактических работ.

Металлический тип

Металлический колодец может быть любой формы. Все зависит от имеющегося материала.

Например, из листов металлопроката толщиной 3-5 мм можно сделать четырехугольную камеру. Для круглой емкости подойдут отрезки металлической трубы (для корпуса требуется диаметр 1250 мм, а для горловины — 600 мм). При выборе формы следует помнить, что чем меньше на ней будет швов, тем более прочным и надежным может считаться колодец.

Работы по установке кессона начинают с расчета размеров котлована.

Установленный колодец из стального листа.

Алгоритм последующих действий:

1. Выкапывают яму, соответствующую найденным параметрам, дно выравнивается по уровню.
2. Опускают обсадную трубу, обрезают ее на расстоянии 40-50 см от обустроенного дна и закрывают пластиком — это временное решение. Затем изготавливают деталь нужной формы для дна и проделывают в нем отверстие, предназначенное для гильзы обсадной колонны. Монтируют деталь с применением двусторонней сварки.
3. Если колодец имеет прямоугольную форму, то из проката изготавливают четырехугольную камеру и вырезают в ее стенках отверстия, через которые будут проходить трубы или даже кабель.
4. Боковые стенки соединяются с днищем. Затем нужно установить крышку емкости. Все сварочные швы при устройстве такой конструкции должны быть двусторонними. Только тогда кессон будет герметичным.
5. Устанавливают специальный пенал для вентиляционной системы.

Чтобы обеспечить конструкции антикоррозионную устойчивость, ее обрабатывают гидроизолирующим составом. Для этих целей используются грунтовка, краска, битумная мастика, другие аналогичные материалы. Перед нанесением таких составов поверхность тщательно очищается от загрязнений.

Кирпичный тип

Считается бюджетным вариантом. Процесс обустройства напоминает описанную выше технологию возведения монолитного колодца бетонного типа. Работы начинаются с того, что нужно выкопать котлован. Его размеры рассчитываются с учетом параметров будущей емкости. Часто они делаются чуть больше. При этом пустоты, в которые может попадать дождевая вода, должны быть засыпаны.

Для кирпичной колодезной камеры необходимо сделать ленточный фундамент. Его ширина немного превышает толщину кладки. По периметру следует устроить траншею, глубина которой составляет около 50 см. На дне делают песчаную подушку, которую следует утрамбовать.

Бетонировать конструкцию необязательно. Траншею рекомендуется засыпать крупным щебнем и залить раствором из песка и цемента. Когда он схватится, приступают непосредственно к кладке. Но начинают с гидроизоляции фундамента, для которой можно использовать рубероид.

Кирпичная кладка выполняется стандартным способом — от угла. Качество работы периодически проверяется с помощью уровня. Гильзы под входы труб устраивают, когда высота кладки достигнет уровня наружной системы водоснабжения. Тем временем кладку доводят до заранее указанной высоты, дают ей высохнуть и набрать прочность, после чего обрабатывают гидроизоляционными составами.

Дно колодца может быть герметичным, тогда потребуется армпояс — высота такой конструкции составляет 15 см. Если дно негерметично, то достаточно слоя щебня, который нужно утрамбовать.

Затем закрепляют все устройства в предназначенных для них местах (например, вентиляционный канал и люк находятся под поливальными трубами). Для укрепления сооружения используют армированную сетку. Верхнее перекрытие рекомендуется залить бетоном. Это сделает конструкцию прочной и долговечной.

Предыстория – Drillyourownwell.com

Если вы собираетесь бурить скважину с использованием ПВХ, пожалуйста, внимательно прочитайте эту страницу, и, надеюсь, вы сможете избежать некоторых глупых проблем, с которыми я столкнулся, когда только начинал. Мои ошибки были результатом того, что я не думал и/или не использовал здравый смысл, так что вы все равно можете их избежать, но все равно поддержите меня и прочитайте эту страницу. ХОРОШО?

Цитируя Йоги Берра: «Прежде чем я начну говорить, позвольте мне сказать следующее:»

Эта техника позволяет создавать неглубокие колодцы, то есть колодцы, расстояние до воды которых составляет 25 футов или менее. Колодцы могут быть глубже, но расстояние до уровня грунтовых вод составляет 25 футов или меньше. Это максимальная глубина, на которую можно прокачать скважину с помощью всасывающего насоса. Вам не нужно копать вниз к водоносному горизонту для ирригационного колодца. Вам просто нужно пробурить скважину ниже стоячего уровня воды. Эти неглубокие колодцы хороши для орошения. Они могут или не могут быть безопасными для питья. Некоторые да, но, пожалуйста, не пейте воду из неглубокого колодца и не используйте ее для кормления скота без предварительного тестирования воды. Причина, по которой глубокие колодцы обычно дают безопасную воду, заключается в том, что почва фильтрует ее. Неглубокие колодцы, очевидно, имеют меньше этой естественной фильтрации. Кроме того, пожалуйста, убедитесь и проверьте свои местные законы о впечатляющем бурении скважин.

Я заинтересовался бурением собственной скважины, когда наткнулся на комплект Brady T Pack или комплект для установки Well Point в Home Depot. Это фитинг с соединениями для двух шлангов и куском двухдюймового ПВХ. Вот их фотография установочного комплекта Well Point.

Инструкции Брейди включали эту диаграмму того, как работает процесс сверления или промывки. Как видите, вода из двух шлангов перекачивается через кусок двухдюймовой трубы (ПВХ), где промывает шлам снизу вверх. Шлам выходит на поверхность снаружи трубы.

Не зацикливайтесь на слоях песка, почвы и твердого грунта, показанных в инструкциях Brady. Это всего лишь примеры, и они почти гарантированно не будут соответствовать тому, что есть в вашем районе.

Начать стоит с их набора. В настоящее время я могу найти его только на сайте Amazon: http://www.amazon.com/Well-Point-Installation-Kit-BTA-200/dp/B000H5W9SY/ref=pd_cp_hi_1

Я думаю, что Брейди был продан другая компания, которая их больше не предлагает. В этом нет ничего страшного, потому что самодельный — 9 0005 намного лучше . Я предпочитаю «буровую головку», сделанную из деталей из ПВХ, которая очень похожа на монтажный комплект Brady. В нем есть небольшое дренажное отверстие, чтобы воздух мог выходить сверху. В противном случае захваченный воздух может создать давление и сдуть буровую головку. Вот изображение того, о чем я говорю:

БУРОВАЯ ГОЛОВКА (моя первая)

НЕ копируйте этот дизайн! Я сделал это, скопировав комплект Brady Well Kit, не осознавая, что в нем есть серьезный недостаток. Две трубы 3/4 дюйма, ведущие в одну трубу 3/4 дюйма, ограничивают поток. Две 3/4-дюймовые трубы должны впадать в большую трубу! Чтобы сделать ее самостоятельно, воспользуйтесь инструкциями на странице «Изготовление буровой головки».

Крупным планом видно сливное отверстие

В соответствии с инструкциями Брейди, поливинилхлорид должен вращаться вперед и назад с помощью канальных замков и медленно вбиваться в землю, в то время как вода вымывает обломки обратно наверх.

Цель состоит в том, чтобы пробурить скважину до водоносного песка, где установлена ​​игла, опуская ее через двухдюймовый ПВХ, а затем поднимая двухдюймовый ПВХ достаточно, чтобы обнажить или оставить иглу в водоносном песке на дне дыра. В идеале вы хотите полностью вытащить двухдюймовый ПВХ из земли.

Я купил комплект для установки Brady Wellpoint, и он отлично работал на глубине от 15 до 20 футов. Моя проблема заключалась в том, что уровень грунтовых вод, где я жил в то время, составлял 17 футов. Мне нужно было пойти глубже. Верхняя часть колодезного экрана должна быть расположена ниже уровня грунтовых вод.

Замков каналов недостаточно для удержания PVC. Они продолжали скользить и не обеспечивали надежной ручки или достаточного рычага. Я сделал ручку, которая крепилась к ПВХ. Вот. Он работает хорошо, хотя хомуты изнашиваются и их необходимо периодически заменять.

САМОДЕЛОЧНАЯ РУЧКА ДЛЯ ПВХ ТРУБ

Ручка очень помогла. Стало намного легче контролировать ПВХ, и я смог приложить больше усилий к сверлению. Я спустился на 25 футов! Потом я застрял. Моя проблема, как оказалось, была просто в нехватке терпения. Интересно, что слабым звеном в бурении скважины с использованием ПВХ как буровой штанги, так и бурового долота является не слабый (человеческий) буровой двигатель, относительно слабая бурильная штанга или пластиковое «буровое долото». Это отсутствие достаточного расхода воды. У меня было два бытовых шланга, подключенных к комплекту Brady, но я мог бы легко использовать воду еще из десяти. Поскольку я бурил быстрее, чем вода вымывала шлам на поверхность, я застрял. Эта техника требует больше терпения, чем я изначально предполагал.

К настоящему времени у меня на заднем дворе была 17-футовая и 25-футовая яма. Я старательно заполнил обе дырки и упаковал их как мог.

Кстати, вся эта история происходит в течение пары месяцев.

Затем я начал третью дырку, рядом со второй дыркой. У меня все было хорошо, и на этот раз я был терпелив и двигался медленно. Я не продвигал ПВХ вниз в отверстие, пока не прокрутил трубу вверх и вниз, тщательно наклоняя ее из стороны в сторону. После того, как я убедился, что трубка исправна и ослаблена, я продвинул ее на несколько дюймов и еще немного поработал.

На глубине около 20 футов все шло хорошо, а потом внезапно у меня пропал поток воды. Вода больше не поднималась вокруг бурильной трубы из ПВХ. Потом трубу стало тяжелее двигать, и через четыре-пять минут труба вмерзла в землю, и я не мог ее двигать. Я не мог сдвинуться с места, как ни старался. Потом я заметил воду рядом со мной. Я просверлил второе отверстие, и вода, которую я заливал в третье отверстие, возвращалась обратно через второе отверстие!! И я запаковал, или, по крайней мере, я думал, что заделал вторую дыру довольно хорошо, когда заделывал ее. Ну, дерьмо. Бурение скважин оказалось сложнее, чем я думал.

Я заделал третье отверстие и снова заделал второе отверстие.

Четвертая скважина: К настоящему времени я провел довольно много времени, читая о скважинах в Интернете. Я читал о гравийных фильтрах. Гравийные фильтры часто устанавливаются на забое скважин для повышения их эффективности. Мелкий гравий помещают на дно скважины вместе с скважинным фильтром, по существу, для увеличения эффективной окружности скважинного фильтра. Если была пробурена четырехдюймовая скважина и в нее помещен двухдюймовый скважинный фильтр, между стенкой скважины и скважинным фильтром остается зазор. Если оставить его в покое, он заполнится песком, но если вы заполните его мелким гравием, то колодец будет давать больше воды. Я не понял, как его установить (очевидно, как вы увидите через минуту), но мне понравилась идея повышения эффективности, поэтому я захотел его. Итак, вернемся к сверлению четвертого отверстия. К настоящему времени я завинтил достаточно отверстий, чтобы просверлить одно правильно, и я получил трехдюймовое отверстие на глубине 33 фута. Затем я поднял трубу из ПВХ на пару футов и насыпал пару футов гравия на дно ямы. Затем я попытался установить двухдюймовый экран в гравии. В то время я этого не понимал, но если бы я использовал 1 1/4-дюймовый колодец, это мог бы сработать. Двухдюймовый экран был слишком большим, чтобы протолкнуть гравий в отверстие, сделанное трехдюймовой трубой…

Однако у этой истории был счастливый конец. Два фута мелкого гравия на дне 33-футовой скважины фактически сделали приличный фильтр скважины, и скважина давала около трех галлонов в минуту. Не так много, как если бы я правильно установил экран колодца, но он работал, и я поливал им свой двор пару лет. Я даже установил спринклерную систему, которая бежала из колодца. Но тогда я всего этого не понимал…

Я думал, что моя проблема с плохим производством была в том, что я недостаточно глубоко. Я купил буровой насос и построил систему оборотного водоснабжения. Это сработало чрезвычайно  хорошо. На следующей скважине я спустился на 60 футов, и труба застряла. Я полагал, что это было достаточно глубоко. Уровень грунтовых вод в этом месте был около 15 футов, поэтому я прикинул, что на 60 футах я не ошибусь. Я подключил к нему насос, и он работал отлично, около 20 секунд. Если я даю скважине отдохнуть около пяти минут, она снова будет отлично качать – около 20 секунд. Я не оценил важность экрана колодца.  Происходило следующее: я выкачивал всю воду из трубы, а затем мне приходилось ждать, пока вода не потечет обратно через маленькое двухдюймовое отверстие в дне. Если бы я поставил там колодезный экран, я мог бы качать воду в течение нескольких дней.

Спасибо, что прочитали все это. Возможно, вы уже поняли эти вещи. Может быть, вы достаточно умны, чтобы понять их по ходу дела. С другой стороны, если вы не разбираетесь в колодцах, как я, то вы просто избавите себя от множества проб, ошибок и горя.

При использовании этого метода помните следующее:

• 1. Техника, описанная на этих веб-страницах, ограничивается бурением двухдюймового или трехдюймового отверстия длиной от 25 до 30 футов. Ограничение возникает из-за отсутствия ограниченного расхода воды и проблемы обрушения стенок скважины на бурильной трубе. Добавьте бентонитовую смесь в свой поток воды, и вы, вероятно, добавите 10 футов к колодцу. С помощью метода «преимущество» вы можете добавить 10 футов. Добавьте к уравнению хороший буровой насос, и вы сможете продвинуться значительно глубже.

• 2.   Если вы используете воду из двух шлангов для вымывания шлама на поверхность, это будет работать нормально, НО вам придется двигаться очень-очень медленно, особенно когда вы преодолеваете глубину около 20 футов. Если вы этого не сделаете, вы будете каждый раз застревать в трубе.

• 3. После начала бурения в процессе не допускается никаких перерывов – по крайней мере, там, где вода перестает течь. Если наступление темноты вынуждает вас остановиться на день и вы не можете оставить воду включенной на всю ночь, вытащите буровую трубу из земли и на следующий день начните заново. Когда вы вернетесь назад, она не зайдет так далеко, как прошлой ночью, но вы быстро вернетесь к тому месту, где остановились.

• 4. При сверлении и наступлении времени добавить секцию ПВХ убедитесь, что вы хорошо проработали трубу и освободили ее , прежде чем продолжить. Только после того, как труба станет очень свободной в отверстии, вы можете добавить еще один отрезок трубы из ПВХ. Вам понадобится несколько минут, чтобы клей для ПВХ схватился, и вы не можете позволить, чтобы отверстие закрылось на трубе, пока клей затвердевает.

• 5. Всегда, всегда, ВСЕГДА используйте грунтовку ПВХ перед склеиванием.

• 6. Всегда, всегда, всегда  используйте колодезный фильтр. Пробурите скважину на 15 или 20 футов глубже уровня грунтовых вод (если сможете), и когда вы проработаете бурильную трубу до тех пор, пока она не станет хорошей и свободной, снимите водоразборный фитинг с верхней части, быстро установите колодезный фильтр, соединенный с меньшей трубой, вниз через бурильная труба. Когда вы почувствуете, что экран скважины достиг дна, поднимите бурильную трубу и извлеките ее из-под земли, оставив только трубу фильтра скважины.

• 7. Мелководные колодцы редко дают питьевую (пригодную для питья) воду. Неглубокие колодцы в основном предназначены для орошения. Прежде чем пить воду, проверьте ее.

Хммм…. Оглядываясь назад, кажется, что все просто…

ДАЛЕЕ: Основные этапы бурения скважин

Подземные воды – Drillyourownwell.com

Мне часто задают вопросы о подземных водах и о том, почему вода находится в земле, а точнее, о том, как найти воду в земле.

Подземные воды образуются в результате дождя, который попадает в почву и затем стекает под землю. Когда мы бурим скважину, мы используем именно эти подземные воды. Я не могу объяснить это так хорошо, как это делает Водная энциклопедия.

Следующая информация взята из статьи на сайте Водной энциклопедии :

Подземные воды – это воды, залегающие ниже поверхности Земли на глубинах, где все поровые (открытые) пространства в почве, отложениях или горных породах полностью заполнены водой (см. рис. 1).

Рис. 1. В ненасыщенной зоне поры содержат воздух; следовательно, из этой зоны нельзя откачивать подземные воды. Полезные подземные воды залегают в зоне насыщения, где поровые пространства полностью заполнены водой.

ИЗ ЭНЦИКЛОПЕДИИ ВОДЫ

Неглубокий колодец  или глубокий колодец берет свое начало и пополняется (перезаряжается) осадками.

Подземные воды являются частью гидрологического цикла, возникающего, когда часть осадков, выпадающих на поверхность земли, оседает (инфильтрируется) через почву и просачивается (просачивается) вниз, становясь подземными водами. Подземные воды в конечном итоге вернутся на поверхность, сбрасываясь в ручьи, родники, озера или океаны, чтобы завершить гидрологический цикл.

Зоны подземных вод :

Пробуренная скважина сначала проходит через зону, называемую ненасыщенной (водозной) зоной, где отверстия в почве, отложениях или горных породах преимущественно заполнены воздухом (рис. 1). Вода существует здесь только при переходе вниз. Толщина этой зоны зависит от таких факторов, как климат, высота над уровнем моря, время года и масштабы забора подземных вод за счет откачки. В сезон дождей во влажных районах ненасыщенная зона может представлять собой довольно тонкий слой, простирающийся от поверхности земли до глубины всего в несколько метров (10 футов или около того) под поверхностью. Но в более засушливые месяцы года ненасыщенная зона может расширяться глубже, поскольку пополнение водоносного горизонта уменьшается, а водозабор увеличивается. В засушливых регионах ненасыщенная зона может представлять собой толстый слой, простирающийся от поверхности земли до глубины 300 метров (1000 футов) или более под ней.

Дальнейшее бурение позволит достичь зоны, называемой зоной насыщения, где все отверстия заполнены водой, и где вода известна как грунтовые воды. Если зона насыщения достаточно проницаема, чтобы снабжать скважину водой при нормальных гидравлических градиентах, эта зона насыщения называется водоносным горизонтом. Важно отметить, что водоносный горизонт — это не подземная река, озеро или бассейн. Скорее, он состоит из геологических материалов, открытые пространства которых (поровые пространства) заполнены водой, которая движется вниз по градиенту давления и может продуктивно извлекаться скважинами. Верхняя часть зоны насыщения называется либо уровнем грунтовых вод (если водоносный горизонт безнапорный), либо потенциометрической поверхностью (если водоносный горизонт напорный): см. рис. 2.9.0003

Чтобы визуализировать зоны, представьте себе ведро, наполненное гравием. Между отдельными кусками гравия существует достаточное поровое пространство. Если воду налить поверх гравия, вода просочится вниз через поры и начнет заполнять эти пространства снизу вверх. Вода в порах на дне ковша представляет собой подземные воды; то есть все поровые пространства заполнены водой. Если бы в дне ведра были пробиты отверстия, вода бы вытекала. Используя эту аналогию, ведро с гравием похоже на водоносный горизонт: в нем хранится вода, которая будет проходить через него к месту сброса — в данном случае к отверстию в ведре.

Проницаемость определяется размером пор и степенью их взаимосвязанности и, следовательно, легкостью прохождения воды через материал. Водоносные горизонты с высокой проницаемостью, например, состоящие в основном из крупнозернистого песка и гравия, могут давать больше воды, чем водоносные горизонты с меньшей проницаемостью, например, состоящие из илов или глин. В этом примере поры в песке и гравии больше, чем в иле и глине, поэтому вода проходит через песок и гравий быстрее. В некоторых водоносных горизонтах, особенно в осадочных коренных породах, вода находится в разломах (трещинах), а не в порах в отложениях. Дебит из водоносного горизонта с трещинами может варьироваться от менее 1 литра в минуту или около 0,3 галлона в минуту (если в скважине мало трещин) до большого количества грунтовых вод, например, более 300 литров в минуту или около 100 литров в минуту. галлонов в минуту (если трещины многочисленные и крупные).

ИЗ ЭНЦИКЛОПЕДИИ ВОДЫ

ВОДОСНАБЖАЮЩИЕ. Уровень грунтовых вод определяет верхнюю часть безнапорного водоносного горизонта. Вода в колодце, проникающем в безнапорный водоносный горизонт, останется на высоте уровня грунтовых вод. Некоторые ручьи и озера пересекают уровень грунтовых вод, что обеспечивает прямой обмен грунтовых и поверхностных вод. Потенциометрическая поверхность отражает давление воды в напорном водоносном горизонте и представляет собой уровень, до которого вода в колодце будет естественным образом подниматься (т. е. до высоты над напорным водоносным горизонтом, через который она проникает). УЭЛЛС. Все скважины в замкнутых водоносных горизонтах считаются артезианскими скважинами. Если отметка потенциометрической поверхности выше отметки поверхности земли, подземные воды будут течь естественным путем (без откачки) из скважины, известной как проточная артезианская скважина. ПЕРЕЗАРЯДКА. Пополнение безнапорных водоносных горизонтов происходит на обширной территории ненасыщенной зоны, непосредственно над водоносным горизонтом. Пополнение напорных водоносных горизонтов происходит только там, где есть путь (например, трещина) через водоупорные слои или когда напорный водоносный горизонт выходит на поверхность и становится ненапорным. Как правило, область питания замкнутого водоносного горизонта находится на большей высоте, чем сам водоносный горизонт, и может находиться во многих километрах от скважины.

Типы водоносных горизонтов и скважин.

Водоносные горизонты делятся на два типа: безнапорные и напорные. Безнапорный водоносный горизонт часто неглубокий, а аэрационная зона над ним в основном содержит проницаемый материал. Верхняя часть водоносного горизонта – это грунтовые воды. Уровень грунтовых вод перемещается вверх и вниз в зависимости от сезона. Он самый высокий в сезон дождей из-за более высокой подпитки и более низкой скорости откачки (например, отсутствие орошения) и самый низкий в сухой сезон из-за ограниченной подпитки и более интенсивного использования (например, высокая скорость орошения).

Закрытые водоносные горизонты могут быть неглубокими или глубокими и характеризуются тем, что они отделены от поверхности слоями с низкой проницаемостью (например, геологическими слоями), которые удерживают грунтовые воды под ним. В замкнутом водоносном горизонте грунтовые воды обычно находятся под давлением. Это давление воды может меняться в зависимости от сезона, подобно уровню грунтовых вод в безнапорном водоносном горизонте.

Поскольку грунтовые воды в замкнутом водоносном горизонте находятся под давлением, они будут подниматься в скважине выше уровня водоносного горизонта, через который проходит эта скважина.
