Плинтусное отопление своими руками, система теплый плинтус

В начале нынешнего столетия рынок отопительной техники пополнился еще одной инновацией. Это так называемое плинтусное отопление, позиционируемое как очередная альтернатива давно существующим системам. В этой статье попытаемся разобраться, как функционирует подобный обогрев и так ли он эффективен, как это декларируют продавцы. Также дадим ряд рекомендаций по монтажу плинтусных систем.

Система теплый плинтус

Представьте себе обычный радиатор отопления в миниатюре, причем растянутый по всему периметру помещения. Именно так можно простыми словами описать конструкцию теплого плинтуса. Только материалы для производства этого радиатора используются самые теплопроводные – алюминий и медь. Нагревательный элемент представляет собой множество алюминиевых или медных пластин, прикрепленных к трубам с теплоносителем или греющим кабелем. Соответственно, плинтусная система отопления бывает двух видов:

• водяная;
• электрическая.

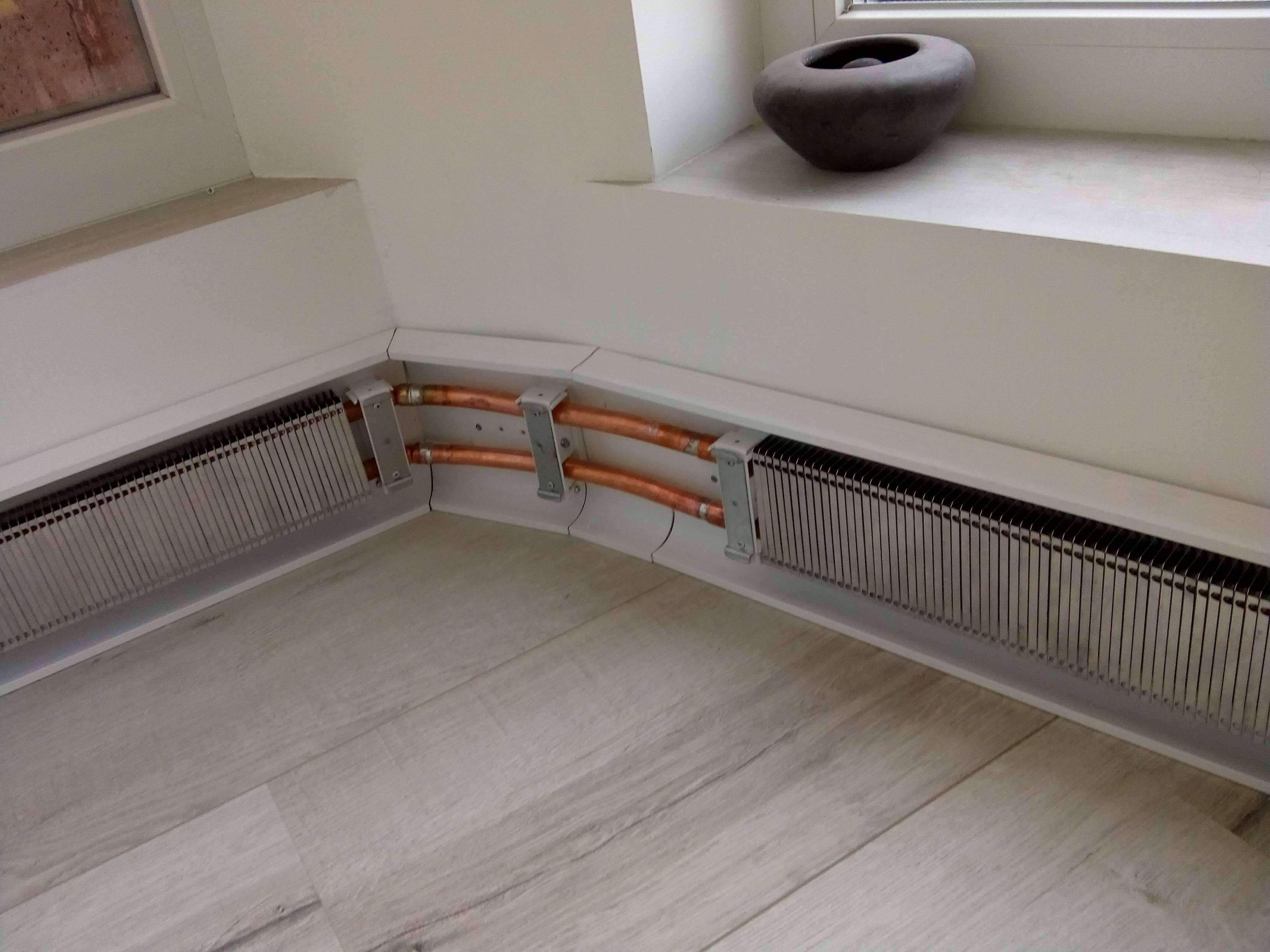

Нагреватель приделан к тыльной алюминиевой пластине, которая, в свою очередь, крепится к стене комнаты над самым полом. Сверху теплообменник закрывается лицевой алюминиевой пластиной, так что в целом вся система напоминает плинтус, только больших размеров. В нижней и верхней части собранного модуля предусмотрены прорези для циркуляции воздуха. Холодный поток, попадая сквозь нижнюю щель внутрь корпуса, проходит между пластинами нагревателя, после чего уходит наружу через верхнюю прорезь, как показано на рисунке:

Принцип обогрева помещения объясняется производителями плинтусных нагревателей следующим образом. Нагретый воздух, покидая теплый плинтус и подчиняясь эффекту Коанда, стелется вертикально вдоль стены, тем самым нагревая ее.

В свою очередь, стена равномерно обогревает комнату инфракрасным теплом по всей высоте, как это отображается на схеме в сравнении с традиционным радиаторным отоплением.Источником тепловой энергии в одном случае является теплоноситель, движущийся внутри теплообменников по трубам, а в другом – электрический греющий кабель, проложенный по такому же принципу.

Водяные радиаторы не могут быть включены последовательно по всему периметру, пока теплоноситель пройдет весь путь, он существенно остынет. Поэтому нагреватели включаются последовательно попарно, а подводки к ним присоединяются лучевым (коллекторным) способом, прокладываемые под полами. С электрическим кабелем дело обстоит проще, его можно присоединить к сети в 1—2 точках.

Производители и продавцы, предлагающие плинтусное водяное отопление, декларируют теплоотдачу тех и других изделий на уровне 200 Вт на 1 погонный метр. Только в случае с водяными системами температура теплоносителя для такой теплоотдачи должна составлять 65 ºС. Температура поверхности лицевой панели безопасна, – всего 40 ºС. Соединение теплообменников между собой и с распределительным коллектором осуществляется полимерными трубами, поставляемыми в комплекте.

Преимущества и недостатки: правда и вымысел

Поскольку часть заявленных производителем достоинств данных систем являются маркетинговым ходом, мы перечислим их со своими аргументированными комментариями:

Термоплинтусы греют помещение здоровым инфракрасным теплом, идущим от стен.

Судя по представленным данным, стена греется от потока воздуха, проходящего через теплообменники, представляющие собой настоящие плинтусные конвекторы. Температура стен в разных точках составляет 26—30 ºС, а при таком нагреве лучистая составляющая ничтожна, для этого нужна более высокая температура поверхности. Значит, комната просто равномерно прогревается от потоков теплого воздуха, восходящего вдоль всех стен, как и от радиаторов.

Плинтусное отопление эффективно и экономично из-за невысокой температуры теплоносителя.

Утверждение об эффективности противоречиво с точки зрения логики. Между нагревателем и помещением, по словам производителя, есть посредник – стена. Разве может повышаться эффективность системы при добавлении в нее посредника? Поскольку известно из практики, что отопление плинтусного типа вполне успешно может обогревать дом, то напрашивается вывод, что посредника в виде стены не существует. Конвекторы над полом просто нагревают воздух, что и сказано в предыдущем пункте.

Если заявленные показатели теплоотдачи корректны, то утверждение об экономичности верно. Простой пример: комната 4 х 5 м площадью 20 м2 и периметром 18 м требует 2 кВт тепловой энергии. 17 м термоплинтуса даст 17 х 200 = 3400 Вт или 3.4 кВт (мы отняли от периметра ширину дверного проема). Тепла выделяется в полтора раза больше чем требуется, значит, температуру теплоносителя можно снизить с 65 ºС до 40 ºС, а это экономия.

Нет плесени и сырости.

Наличие грибков в доме зависит в большей степени от приточно-вытяжной вентиляции, а не от отопления. Утверждение некорректно.

Система хорошо прогревает нижнюю зону помещения, как и теплые полы.

Утверждение верно, алюминиевые короба излучают инфракрасное тепло в ноги, что очень комфортно для людей.

Замечательно вписывается в любой интерьер.

Действительно, плинтусный короб для труб отопления прекрасно смотрится в помещении любого назначения. Единственный нюанс – мешает корпусная мебель, обогнуть ее никак не удастся. Еще одно утверждение об отсутствии пыли, возгоняемой конвективным движением воздуха от традиционных отопительных систем, мы обсуждать не будем, ибо данная система тоже конвективная. Но в целом этот новый вид отопления заслуживает внимания, поскольку соответствует самым высоким требованиям к дизайну интерьеров и абсолютно не занимает места.

Одна беда, она же и единственный недостаток, — значительная стоимость теплового и распределительного оборудования, а также его монтажа. Следует отметить, что плинтусная разводка труб отопления – чуть ли не самая дорогая из всех существующих водяных систем.

Рекомендации по монтажу

Еще одно неоспоримое достоинство плинтусного обогрева – быстрый монтаж, но только при наличии готовых подводок. Как мы уже писали, подводки прокладываются в полу либо могут выходить из стен соседних помещений. Но еще на стадии закупки оборудования нужно потребовать у торговых представителей тщательно подобрать нагреватели по мощности и правильно распределить их вдоль периметра комнаты.

Когда плинтусная разводка системы отопления завершена и концы труб (или электрических проводов) выведены в необходимых точках, то нужно просто установить и подсоединить теплообменники. Для этого сначала производится разметка, а потом установка тыльной панели или декоративных уголков (в зависимости от конструкции). Между стеной и корпусом нагревателя необходимо проложить слой теплоизоляции, он наклеивается в соответствии с фото.

Следующий шаг – монтаж кронштейнов для крепления пластинчатых конвекторов, что выполняется обычными дюбелями. Расстояние между кронштейнами не будет равномерным, его надо корректировать под крепление каждого теплообменника.

Далее, следует установка конвекторов и их подключение к водяным или электрическим сетям. Тут важно не перегибать трубы, подключать все аккуратно, используя комплекты соединительных деталей. Пары теплообменников стыкуются между собой напрямую с помощью муфт.

Последний этап монтажа своими руками – крепление лицевых панелей. Оно выполняется саморезами, предварительно на внутреннюю поверхность панели наклеивается теплоотражающая фольга, как изображено на фото:

Заключение

Нельзя сказать, что плинтусное отопление доступно широкому кругу домовладельцев. Слишком велика стоимость медных нагревательных элементов и прочих деталей системы. С другой стороны, оно экономично и эффективно, а главное, — превосходно гармонирует с интерьером.

Плинтусное отопление своими руками ☛ Советы Строителей На DomoStr0y.ru

Содержание

• Система теплый плинтус
• Преимущества и недостатки: правда и вымысел
• Рекомендации по монтажу
• Что в итоге

В начале нынешнего столетия рынок отопительной техники пополнился еще одной инновацией. Это так называемое плинтусное отопление, позиционируемое как очередная альтернатива давно существующим системам. В этой статье попытаемся разобраться, как функционирует подобный обогрев и так ли он эффективен, как это декларируют продавцы. Также дадим ряд рекомендаций по монтажу плинтусных систем.

Система теплый плинтус

Представьте себе обычный радиатор отопления в миниатюре, причем растянутый по всему периметру помещения. Именно так можно простыми словами описать конструкцию теплого плинтуса. Только материалы для производства этого радиатора используются самые теплопроводные – алюминий и медь. Нагревательный элемент представляет собой множество алюминиевых или медных пластин, прикрепленных к трубам с теплоносителем или греющим кабелем. Соответственно, плинтусная система отопления бывает двух видов:

• водяная,
• электрическая.

Нагреватель приделан к тыльной алюминиевой пластине, которая, в свою очередь, крепится к стене комнаты над самым полом. Сверху теплообменник закрывается лицевой алюминиевой пластиной, так что в целом вся система напоминает плинтус, только больших размеров. В нижней и верхней части собранного модуля предусмотрены прорези для циркуляции воздуха. Холодный поток, попадая сквозь нижнюю щель внутрь корпуса, проходит между пластинами нагревателя, после чего уходит наружу через верхнюю прорезь, как показано на рисунке:

Принцип обогрева помещения объясняется производителями плинтусных нагревателей следующим образом. Нагретый воздух, покидая теплый плинтус и подчиняясь эффекту Коанда, стелется вертикально вдоль стены, тем самым нагревая ее.

В свою очередь, стена равномерно обогревает комнату инфракрасным теплом по всей высоте, как это отображается на схеме в сравнении с традиционным радиаторным отоплением.Источником тепловой энергии в одном случае является теплоноситель, движущийся внутри теплообменников по трубам, а в другом – электрический греющий кабель, проложенный по такому же принципу.

Водяные радиаторы не могут быть включены последовательно по всему периметру, пока теплоноситель пройдет весь путь, он существенно остынет. Поэтому нагреватели включаются последовательно попарно, а подводки к ним присоединяются лучевым (коллекторным) способом, прокладываемые под полами. С электрическим кабелем дело обстоит проще, его можно присоединить к сети в 1—2 точках.

Производители и продавцы, предлагающие плинтусное водяное отопление, декларируют теплоотдачу тех и других изделий на уровне 200 Вт на 1 погонный метр. Только в случае с водяными системами температура теплоносителя для такой теплоотдачи должна составлять 65 ºС. Температура поверхности лицевой панели безопасна, – всего 40 ºС. Соединение теплообменников между собой и с распределительным коллектором осуществляется полимерными трубами, поставляемыми в комплекте.

Преимущества и недостатки: правда и вымысел

Поскольку часть заявленных производителем достоинств данных систем являются маркетинговым ходом, мы перечислим их со своими аргументированными комментариями:

Термоплинтусы греют помещение здоровым инфракрасным теплом, идущим от стен.

Судя по представленным данным, стена греется от потока воздуха, проходящего через теплообменники, представляющие собой настоящие плинтусные конвекторы. Температура стен в разных точках составляет 26—30 ºС, а при таком нагреве лучистая составляющая ничтожна, для этого нужна более высокая температура поверхности. Значит, комната просто равномерно прогревается от потоков теплого воздуха, восходящего вдоль всех стен, как и от радиаторов.

Плинтусное отопление эффективно и экономично из-за невысокой температуры теплоносителя.

Утверждение об эффективности противоречиво с точки зрения логики. Между нагревателем и помещением, по словам производителя, есть посредник – стена. Разве может повышаться эффективность системы при добавлении в нее посредника? Поскольку известно из практики, что отопление плинтусного типа вполне успешно может обогревать дом, то напрашивается вывод, что посредника в виде стены не существует. Конвекторы над полом просто нагревают воздух, что и сказано в предыдущем пункте.

Если заявленные показатели теплоотдачи корректны, то утверждение об экономичности верно. Простой пример: комната 4 х 5 м площадью 20 м2 и периметром 18 м требует 2 кВт тепловой энергии. 17 м термоплинтуса даст 17 х 200 = 3400 Вт или 3.4 кВт (мы отняли от периметра ширину дверного проема). Тепла выделяется в полтора раза больше чем требуется, значит, температуру теплоносителя можно снизить с 65 ºС до 40 ºС, а это экономия.

Нет плесени и сырости.

Наличие грибков в доме зависит в большей степени от приточно-вытяжной вентиляции, а не от отопления. Утверждение некорректно.

Система хорошо прогревает нижнюю зону помещения, как и теплые полы.

Утверждение верно, алюминиевые короба излучают инфракрасное тепло в ноги, что очень комфортно для людей.

Замечательно вписывается в любой интерьер.

Действительно, плинтусный короб для труб отопления прекрасно смотрится в помещении любого назначения. Единственный нюанс – мешает корпусная мебель, обогнуть ее никак не удастся. Еще одно утверждение об отсутствии пыли, возгоняемой конвективным движением воздуха от традиционных отопительных систем, мы обсуждать не будем, ибо данная система тоже конвективная. Но в целом этот новый вид отопления заслуживает внимания, поскольку соответствует самым высоким требованиям к дизайну интерьеров и абсолютно не занимает места.

Одна беда, она же и единственный недостаток, — значительная стоимость теплового и распределительного оборудования, а также его монтажа. Следует отметить, что плинтусная разводка труб отопления – чуть ли не самая дорогая из всех существующих водяных систем.

Рекомендации по монтажу

Еще одно неоспоримое достоинство плинтусного обогрева – быстрый монтаж, но только при наличии готовых подводок. Как мы уже писали, подводки прокладываются в полу либо могут выходить из стен соседних помещений. Но еще на стадии закупки оборудования нужно потребовать у торговых представителей тщательно подобрать нагреватели по мощности и правильно распределить их вдоль периметра комнаты.

Когда плинтусная разводка системы отопления завершена и концы труб (или электрических проводов) выведены в необходимых точках, то нужно просто установить и подсоединить теплообменники. Для этого сначала производится разметка, а потом установка тыльной панели или декоративных уголков (в зависимости от конструкции). Между стеной и корпусом нагревателя необходимо проложить слой теплоизоляции, он наклеивается в соответствии с фото.

Следующий шаг – монтаж кронштейнов для крепления пластинчатых конвекторов, что выполняется обычными дюбелями. Расстояние между кронштейнами не будет равномерным, его надо корректировать под крепление каждого теплообменника.

Далее, следует установка конвекторов и их подключение к водяным или электрическим сетям. Тут важно не перегибать трубы, подключать все аккуратно, используя комплекты соединительных деталей. Пары теплообменников стыкуются между собой напрямую с помощью муфт.

Последний этап монтажа своими руками – крепление лицевых панелей. Оно выполняется саморезами, предварительно на внутреннюю поверхность панели наклеивается теплоотражающая фольга, как изображено на фото:

Что в итоге?

Нельзя сказать, что плинтусное отопление доступно широкому кругу домовладельцев. Слишком велика стоимость медных нагревательных элементов и прочих деталей системы. С другой стороны, оно экономично и эффективно, а главное, — превосходно гармонирует с интерьером.

Но ведь существуют и плинтусные системы разводки для скрытия труб, а для батарей – декоративные экраны. То есть, проблемы интерьера можно решить и при устройстве традиционного отопления, что обойдется гораздо дешевле.

Как установить нагреватель плинтуса

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 05.07.22

Рассмотрено

Келли Бэкон

Рассмотрено
Келли Бэкон

Келли Бэкон — лицензированный генеральный подрядчик с более чем 40-летним опытом работы в сфере строительства, жилищного строительства и реконструкции, а также коммерческого строительства. Он является членом Наблюдательного совета по благоустройству дома Spruce.

Узнайте больше о The Spruce’s
Наблюдательный совет

Изображения Thinkstock / Getty Images

Обогреватели плинтуса — хорошее дополнение к области вашего дома, где сквозняки или холоднее, чем в остальной части дома. Перед покупкой плинтусного обогревателя выберите размер обогревателя в зависимости от площади помещения, которое нужно обогреть, с учетом примерно 10 Вт на квадратный фут площади помещения. Основное назначение плинтусных обогревателей – обеспечить дополнительное тепло. Обогрев всего дома электрическими плинтусными обогревателями может быть очень дорогостоящим.

Плинтусные обогреватели бывают двух видов: 120-вольтовые и 240-вольтовые. Из-за более высокого напряжения 240-вольтовые модели работают при меньшей силе тока и, как правило, немного более энергоэффективны, чем 120-вольтовые обогреватели. Оба типа монтируются одинаково на нижней части внешней стены. Эти обогреватели можно размещать под окнами, если рекомендации производителя допускают размещение рядом с занавесками и мебелью. Их не следует размещать ниже розеток, где шнуры будут нависать над обогревателем плинтуса.

Предупреждение

Только домашние мастера, уверенные в своих навыках работы с электричеством, должны браться за этот проект. Если вы совсем не уверены в своей способности добавить цепь или выключатель, наймите профессионала, чтобы он установил для вас нагреватель(и) плинтуса.

Автоматический выключатель и электропроводка

Подключить нагреватели плинтуса так же просто, как добавить 20-амперную цепь. Просто протяните кабель 12-2 с неметаллической оболочкой от электрической сервисной панели к месту расположения нагревателя плинтуса. Поскольку плинтусные обогреватели имеют встроенную распределительную коробку, вам не придется врезать распределительную коробку для ее подачи. Установка выключателя и выполнение окончательных подключений на сервисной панели должны выполняться лицензированным электриком.

Для плинтусного нагревателя на 240 вольт черный и белый провода цепи подключаются к двухполюсному выключателю на 20 ампер. Белый провод будет обмотан куском черной или красной ленты рядом с выключателем (и на соединениях термостата и нагревателя). Это означает, что это «горячий» провод, а не нейтральный провод. В цепи не будет нейтрального провода. Заземляющий провод из оголенной меди подключается к шине заземления на панели.

В случае 120-вольтового обогревателя плинтуса черный провод горячей цепи подключается к однополюсному выключателю на 20 ампер. Белый провод цепи подключается к нулевой шине, а заземляющий провод — к заземляющей шине.

Электропроводка термостата

При подключении плинтусного нагревателя к отдельному термостату необходимо проложить отрезок кабеля цепи от коробки термостата к нагревателю. Соединения проводки термостата различаются для цепей на 240 и 120 вольт.

В случае подключения на 240 вольт два горячих провода от выключателя подключаются к двум проводам на «линейной» стороне термостата. Два «горячих» провода на кабеле, ведущем к нагревателю, соединяются с двумя «нагрузочными» проводами на термостате. Оба белых провода цепи должны быть помечены как «горячие» полосой черной или красной ленты. Неизолированные заземляющие провода подключаются к заземляющему винту или заземляющему проводу на термостате через косичку.

Для 120-вольтовой проводки черный горячий провод от выключателя соединяется с «линейным» проводом на термостате. Черный горячий провод, ведущий к нагревателю, соединяется с проводом «нагрузки» на термостате. Белые нейтральные провода обоих кабелей соединяются вместе в коробке термостата; они не подключаются к термостату. Неизолированные заземляющие провода подключаются к заземляющему винту или заземляющему проводу на термостате через косичку.

Проводка нагревателя

Провода цепи от термостата подключаются к нагревателю в соответствии со схемой подключения производителя, и конфигурация проводки может различаться. В цепях на 240 вольт обычно каждый из проводов горячей цепи соединяется с одним из проводов нагревателя, а провод заземления соединяется с заземляющим винтом или проводом заземления на нагревателе.

В 120-вольтовых нагревателях обычно черный провод горячей цепи соединяется с одним из проводов нагревателя, а белый провод нейтральной цепи соединяется с другим проводом нагревателя. Заземляющий провод цепи соединяется с заземляющим винтом или заземляющим проводом на нагревателе.

Можно ли сделать своими руками? (4 шага)

Плинтусные обогреватели не так популярны, как более эффективные тепловые насосы, на которые присматривается каждый домовладелец. Однако, если вам нужен лучший зональный контроль температуры, вам лучше использовать плинтусный обогреватель, чем систему центрального отопления.

Возникает вопрос, можно ли установить плинтусное отопление самостоятельно или нужно привлекать профессионального установщика?

В этой статье мы расскажем, можно ли установить плинтусное отопление без профессиональных знаний. Итак, продолжайте читать, если вы задавались вопросом о возможности установки этой системы отопления.

Содержание

Можно ли сделать отопление плинтуса своими руками?

Вы можете самостоятельно установить нагреватель плинтуса, чтобы обеспечить тепло в определенных комнатах или зонах, где вам нужны гибкие настройки температуры. В зависимости от типа нагревателя потребуются некоторые электромонтажные работы, поэтому перед попыткой самостоятельной установки следует соблюдать меры предосторожности.

Как установить отопление плинтуса

Чтобы установить отопление плинтуса, вам необходимо приобрести обогреватель плинтуса, закрепить его на стойках стены и подключить устройство к электрической системе вашего дома (или к системе горячего водоснабжения в случае водяного отопления). напольные обогреватели). Этот процесс может быть завершен за несколько часов и не требует специальных навыков — достаточно некоторого предыдущего опыта работы с проектами «сделай сам» и немного смелости.

При правильной установке плинтусное отопление может обеспечить многолетнюю бесперебойную работу.

Общие меры предосторожности

Перед выполнением любых электромонтажных работ помните о следующих моментах:

• Отключите питание основного источника питания во избежание поражения электрическим током.
• Не устанавливайте обогреватель рядом с легковоспламеняющимися жидкостями, ДВП и шторами.

Выберите место под окном или вдоль наружной стены

Обогреватели плинтуса обычно устанавливаются прямо под оконным стеклом. Однако вы можете установить их в нижней части наружной стены или рядом с дверью. Но, к сожалению, именно в этих местах больше всего случаются сквозняки и потери тепла.

Кроме того, плинтусный обогрев работает по принципу конвекции. Горячий воздух естественным образом поднимается вверх и распространяется по помещению за счет конвекционных потоков. Таким образом, плинтусные системы отопления не нуждаются в вентиляторах для циркуляции теплого воздуха.

Установка обогревателя в горизонтальном положении

Для достижения наилучших результатов нагреватели плинтуса должны быть установлены в горизонтальном положении параллельно полу. При этом вы хотите удалить любые препятствия, которые могут возникнуть между обогревателем и стеной. Вы также должны удалить декоративные планки, выпуклости и молдинги, чтобы устройство было на одном уровне со стеной.

В идеале вы просверлите монтажные отверстия в стойках комнаты.

Не знаете, как их найти?

Слегка постучите молотком по стене и внимательно прислушайтесь к звуку. Полые пространства издают более громкий звук, но шум будет ослаблен там, где за стеной есть шпильки. Лучшим решением было бы найти искатель шипов, электрическое или магнитное портативное устройство.

Электронные искатели стержней обнаруживают изменения плотности стен, а магнитные искатели стержней обнаруживают металлические гвозди и шурупы, удерживающие стержни на месте.

Вставьте электрические провода

Сначала откройте заднюю крышку соединительной коробки. В зависимости от модели обогревателя вы должны увидеть винт заземления и четыре жилы (провода).

Вот как подключить электрический плинтусный обогреватель:

1. Подсоедините основной провод заземления к винту заземления обогревателя
2. Подсоедините черные провода нагревателя к черным проводам термостата
3. Аналогичным образом подсоедините провода горячего питания к красным проводам термостата
4. Наконец, аккуратно уберите все кабели и закройте крышку распределительной коробки

Посмотрите видео ниже, чтобы получить более четкое представление о том, как подключить обогреватель плинтуса:

Предоставлено Toolfetch

Конечно, электрические соединения зависят от модели вашего обогревателя. Например, нагреватели плинтуса на 240 В имеют два источника горячего питания и одно заземление без нейтрали. С другой стороны, обогреватели на 120 В имеют один горячий, один нейтральный и один заземляющий провод.

Проверьте обогреватель

Наконец, включите обогреватель и проверьте, работает ли он. Иногда вы обязательно столкнетесь с проблемами, такими как невозможность включения и выключения, странные звуки и неспособность нагреться. Причинами этих проблем являются поврежденные термостаты, несоответствие автоматических выключателей, ослабление соединений питания и неисправные провода.

Могу ли я использовать трубы PEX?

Если у вас есть водяной плинтусный нагреватель, одной из ваших главных проблем является его совместимость с существующей системой горячего водоснабжения. Медные трубы популярны, но трубы PEX являются достойной альтернативой водяным системам отопления.

Для обогрева плинтуса можно использовать трубы PEX. Трубопровод PEX представляет собой гибкую пластиковую трубу, используемую в различных областях, включая сантехнику и напольное отопление.
