Подставка под ноутбук с охлаждением своими руками: Как сделать охлаждающую подставку для ноутбука своими руками

Охлаждающая подставка для ноутбука своими руками

Железо

anna

12 мая

0/10

2

296

Недостаточное охлаждение — проблема с которой сталкиваются многие владельцы ноутбуков. Что представляет собой охлаждающая подставка для ноутбука и как можно изготовить ее своими руками? Об этом расскажет Страна советов.

Ограниченность внутреннего пространства ноутбука, отсутствие возможности установки дополнительных охлаждающих вентиляторов в ноутбук — все это привело к появлению специальных охлаждающих подставок для ноутбуков. Охлаждающая подставка для ноутбука повышает эффективность его охлаждения. По сравнению со стационарными ПК, ноутбуки более подвержены риску перегрева и именно поэтому эффективное охлаждение ноутбука столь важно.

Охлаждающая подставка для ноутбука представляет собой конструкцию из материалов, хорошо отводящих тепло, на которой установлены один или несколько вентиляторов. Современные охлаждающие подставки позволяют менять угол наклона, предотвращают случайное соскальзывание ноутбука, способствуют более удобному использованию ноутбука. Питание охлаждающая подставка для ноутбука получает, как правило, через USB-интерфейс.

Охлаждающие подставки для ноутбуков довольно распространены и приобрести их можно практически в любом магазине компьютерной техники. При выборе охлаждающей подставки внимание следует обратить на несколько основных параметров: количество и мощность вентиляторов, материал подставки, размеры подставки.

В охлаждающих подставках для ноутбуков обычно используется от 1 до 4 вентиляторов. Не стоит гнаться за количеством вентиляторов, ведь чем больше вентиляторов присутствует на подставке, тем больше издаваемый ими шум. Если в подставке всего один вентилятор, то он должен иметь достаточную мощность. Если в подставке несколько вентиляторов, то желательно чтобы они располагались наиболее близко с самым сильно нагреваемым участкам ноутбука.

Охлаждающая подставка для ноутбука изготавливается из алюминия, пластика. Вес алюминиевой подставки может достигать 1 кг и выше. Подставка из пластика весит меньше. Размеры подставки выбираются в соответствии с размерами самого ноутбука, существуют также универсальные модели, которые регулируются по размерам.

При выборе охлаждающей подставке следует обратить внимание на расположение отверстий, через которые осуществляется доступ воздуха к ноутбуку. Оптимальный вариант — расположение отверстий на подставке максимально приближено к расположению воздухозаборных отверстий на нижней панели ноутбука.

Если приобретение охлаждающей подставки невозможно по некоторым причинам, можно попробовать изготовить такую подставку своими руками. Охлаждение ноутбука своими руками выполнить довольно просто.

Для изготовления охлаждающей подставки понадобится металл (листы алюминия) или же пластик (листы оргстекла). По размеру ноутбука из листов металла или оргстекла вырезаются верхняя и нижняя крышки подставки, боковые грани, задняя крышка. На верхней крышке подставки намечаются и высверливаются отверстия, через которые будет поступать к ноутбуку воздух, нагнетаемый вентиляторами.

Определить местоположение отверстий можно, поместив ноутбук на некоторое время на крышку подставки. Наиболее нагретые участки отмечаются — именно в этих местах целесообразно высверлить отверстия и разместить вентиляторы. Также высверливаются отверстия для крепления вентиляторов. На задней или боковых поверхностях подставки высверливаются отверстия для забора воздуха.

Охлаждающая подставка для ноутбука из металла скрепляется саморезами. Подставку из оргстекла можно собрать, склеивая ее части таким составом: 3 г стружки, оставшейся после раскроя оргстекла, 100 г дизхлорэтана. При непрерывном помешивании полученной смеси стружка растворяется, после чего состав на 2 суток следует оставить в темном месте.

Перед соединением склеиваемые поверхности очищаются, обезжириваются. Склеивание производится встык, клей наносится кисточкой на обе скрепляемые поверхности.

Для получения доступа к вентиляторам одну из крышек подставке стоит сделать съемной. Вентиляторы располагаются «на вдув». Для работы полученной подставки нужен блок питания, с которым и соединяются вентиляторы. Необходимая мощность вентилятора зависит от количества и мощности вентиляторов.

Оцените статью

2 комментария

Охлаждающая подставка для ноутбука своими руками :: SYL.ru

Разноцветная ипомея: однолетнее растение для озеленения дачного сада

Стрижка моб-боб — новинка весны 2023: особенности модной прически сезона

Как создавать с брюками повседневные неформальные луки этой весной

3 ингредиента, 20 минут: рецепт завтрака, чтобы хозяйка не караулила у плиты

Комбинируем цвета, текстуры и стили: правило «трех частей» в гардеробе

Мостик для бедер: укрепляющие спину упражнения для пожилых людей

Наряды в стиле бохо на весну 2023: все секреты создания модных образов

Самый свежий хит весны: что такое стиль Old Money и как его вписать в образ

Удобно и модно: как вписать весенние трендовые модели лоферов в образ дамам 60+

Рецепт фаршированных кабачков с булгуром по-турецки: пробуем кухни мира дома

Автор Валентин Добровольский
July 24, 2013

Перегрев прибора

Многие обладатели ноутбуков порой замечают, что в процессе работы устройство нагревается и начинает работать медленнее, выключаться или гудеть. Причина этого кроется в плохом охлаждении. Производители ноутбуков стремятся сделать свои изделия как можно более компактными, поэтому маленькие кулеры часто просто не справляются со своей задачей, что приводит к таким вот неприятным явлениям. Поможет в этой беде подставка для ноутбука, своими руками сделанная и подогнанная под конкретную модель ПК. Сделать её несложно. Для этого понадобится лишь несколько вещей, доступных и недорогих.

Процесс создания

Подставка для ноутбука своими руками будет сделана из таких компонентов:

• Внешнего блока питания на 12 В (в виде коробки с вилкой и проводом).
• Большого корпусного вентилятора на 12 В с потребляемым током ниже максимального у блока питания (написано на корпусе или вычисляется так: сила тока = мощность/напряжение)
• Папки-скоросшивателя.

Делается подставка для ноутбука своими руками следующим образом:

1. От провода блока питания отрезается штекер и откладывается в сторону — он больше не нужен.

2. От вентилятора отрезается коннектор.

3. Теперь нужно вырезать в папке отверстие под вентилятор. В фирменных подставках оно располагается чаще всего по центру, поэтому подставка для ноутбука, своими руками создаваемая, тоже будет иметь отверстие посередине.

4. Устанавливаем вентилятор так, чтобы выпуклая часть его лопастей была сверху, укрепляем его с помощью винтов.

5. Подсоединяем провода так, чтобы вентилятор засасывал воздух в папку при работе. При этом соединяются чёрный и красный провода вентилятора с чёрными проводами блока питания (их два, как правило). Жёлтый провод на кулере нужен для подсчёта оборотов, поэтому его можно обрезать.

6. Аккуратно заматываем скрутки проводов изолентой. Вот и сделана подставка для ноутбука с охлаждением своими руками!

Модернизация

Описанная выше подставка функциональна, однако вам может захотеться чего-нибудь необычного. Интересная особенность у такой конструкции — её всегда можно изменить, модернизировать: можно добавить ещё один вентилятор (подключать параллельно с первым, и чтобы сумма потребляемых токов была меньше максимального тока блока питания), можно сделать вентилятор или вентиляторы под вентиляционными отверстиями своего ноута. Можно поменять и основу: вместо папки взять оргстекло или акриловые пластины и приделать к ним ножки, можно вырезать подставку из дерева… В чём выигрывает самодельная подставка под ноутбук — своими руками можно реализовать абсолютно любую задумку, сделать это приспособление под себя, добавить подсветку и покрасить в любой цвет, нанести специальное покрытие и многое другое. Вы не будете ограничены фантазией дизайнера, волей производителя и чем бы то ни было еще — все в ваших руках! И хоть фирменные изделия выглядят, может быть, эстетичнее, но их много, а подставка для ноутбука, своими руками собранная, всегда будет оригинальной и необычной. Она будет вас радовать долгие годы.

Похожие статьи

• Ремонт аккумулятора ноутбука своими руками: инструкция
• Стоит ли менять вентилятор для ноутбука? Альтернативные решения для улучшения охлаждения ноутбука
• Как сделать коврик для мыши своими руками?
• Замена термопасты в ноутбуке всех моделей: пошаговая инструкция
• Пять советов о том, как восстановить флешку
• Вентилятор настольный: критерии выбора

Также читайте

5 крутых самодельных способов охладить ноутбук

Независимо от того, используете ли вы свой ноутбук для работы или игр, есть большая вероятность, что в какой-то момент он остановится из-за перегрева.

В конце концов, ноутбуки усердно работают, чтобы удовлетворить ваши потребности, будь то печать, онлайн-покупки, редактирование мультимедиа или игры. Интенсивные задачи создают нагрузку на ноутбук, заставляя процессор и другие компоненты работать с большей нагрузкой, перегреваться и замедляться. Чрезмерное тепло может убить ноутбук, поэтому разумно держать его в прохладе.

Несмотря на то, что вы можете купить охлаждающие устройства для своего ноутбука, обычно проще сэкономить деньги в пользу самодельного кулера для ноутбука. Мы собрали лучшие проекты самодельных кулеров для ноутбуков, которые вы можете скопировать, чтобы сохранить ваш ноутбук в рабочем состоянии.

Зачем охлаждать ноутбук

Тепло воздействует на все электрические устройства. Как ни странно, он также генерируется всеми электрическими устройствами. Таким образом, тепло необходимо отводить от важнейших схем, управляющих вашей электроникой, чтобы обеспечить эффективную работу. Чрезмерное тепло может убить ноутбук, поэтому разумно держать его в прохладе.

Телефоны и планшеты могут нагреваться, а в их конструкции и конструкции используется пассивное охлаждение, предназначенное для смягчения и сведения к минимуму любого влияния на производительность без использования вентиляторов. Игровые приставки и настольные ПК оснащены вентиляторами, которые прогоняют воздух через корпус, охлаждая процессор и другие устройства.

С ноутбуками ситуация где-то посередине. Конструкция корпуса и радиаторы используют пассивное охлаждение, но почти всегда есть вентилятор вместе с решеткой для отвода тепла.

Из-за того, что внутри ноутбука происходит так много всего, сложно обеспечить охлаждение устройств, особенно при большой нагрузке. Платные решения для охлаждения ноутбука могут быть дорогими или неадекватными, поэтому вам следует подумать о самодельном охлаждающем вентиляторе для вашего ноутбука.

Связано: Лучшие охлаждающие коврики для ноутбуков, которые вы можете купить

Обратите внимание, что ваша операционная система или программное обеспечение ноутбука могут включать утилиту для управления скоростью вращения вентилятора. Среди этих опций нередко можно найти параметр «повышение», который также может действовать для удаления пыли из устройства. Если возможно, попробуйте это, чтобы помочь охладить свой ноутбук, и посмотрите, повлияет ли это, прежде чем рассматривать эти проекты охлаждения ноутбука своими руками.

Мы начнем с простой сборки, в которой есть один охлаждающий вентилятор и наклонная конструкция для размещения ноутбука.

В то время как другие примеры в этом списке полагаются на блок питания для включения и выключения вентилятора (вентиляторов), этот проект включает в себя переключатель. Таким образом, наряду с необходимыми базовыми навыками работы с деревом для сборки рамы, вам необходимо уметь обращаться с паяльником.

Связанный: Демистификация пайки

Чтобы действительно завершить это, вы можете добавить светодиодную ленту, как показано в видео. Результаты довольно, гм, круто.

2. Самодельный кулер для ноутбука для геймеров

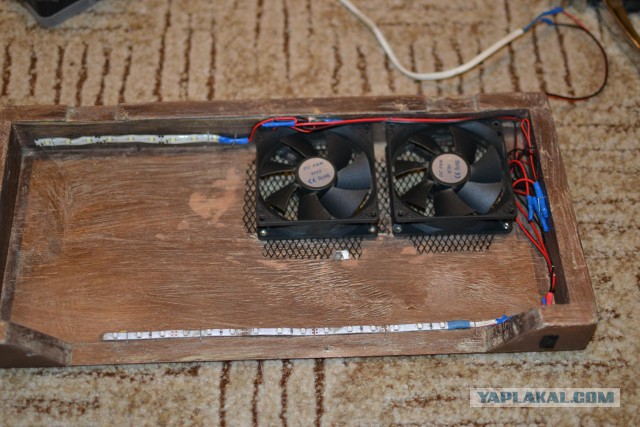

Если вам нужно самостоятельное решение для охлаждения ноутбука с еще большей мощностью, в этом проекте используются шесть вентиляторов.

Склеивание вентиляторов с помощью клеевого пистолета — самый простой шаг. Наряду с сортировкой проводки — потребуются инструменты для зачистки проводов и паяльник — вам также понадобятся пластиковые трубы, чтобы скрепить все это вместе. Этот трубопровод, по сути, представляет собой раму, в которой сидят вентиляторы, поддерживая ваш ноутбук.

Этот кулер для ноутбука, также оснащенный переключателем, идеально подходит для геймеров, которые любят доводить свои ноутбуки до предела.

3. Самодельный кулер для ноутбука, который выглядит профессионально

Большинство охлаждающих подставок для ноутбуков, сделанных своими руками, можно просто собрать из кусков хлама из дома или сарая. Этот проект немного отличается, он требует некоторых мощных инструментов и серьезного подхода, в результате которого получается профессионально выглядящий кулер для ноутбука.

Цельный металлический корпус этого проекта включает в себя три вентилятора для отвода тепла от ноутбука. Алюминиевый лист толщиной 1 мм также способствует снижению нагрева ноутбука благодаря пассивному охлаждению.

Благодаря войлочным ножкам и эффектному дизайну с черным покрытием из аэрозольной краски, в проекте используется широкий выбор инструментов, от тепловых пушек до шлифовальных машин. Хотя готовый кулер для ноутбука представляет собой потрясающую работу, этот проект не для новичков.

4. Эта охлаждающая подставка для ноутбука, сделанная своими руками, использует все вентиляторы

Для этой сборки требуется пять вентиляторов, четыре стандартных размера и огромный вентилятор корпуса ПК в центре. Если у вас есть хорошая коллекция старых фанатов ПК, этот проект идеально вам подойдет.

После того, как вентиляторы склеены, видео демонстрирует, как установить блок питания USB и усилитель мощности. При правильном подключении вы сможете питать охлаждающую подставку DIY от своего ноутбука.

В то время как ножки оставляют желать лучшего – в основном длинные болты – это грамотная сборка. Если вы ищете способ охладить свой ноутбук, это отличный проект, который стоит попробовать.

5. Самодельный охлаждающий вентилятор с низкими техническими характеристиками, сделанный из бутылки

Если ваши стремления к самоделке более скромны, этот вентилятор может быть создан для вас.

Он использует пенопласт, электродвигатель, единственный вентилятор, палочки от леденцов и пластиковую бутылку. Этот последний пункт может показаться несколько неожиданным, но его использование разумно. В конце концов, сколько людей, которые ищут способ охладить свой ноутбук, не тратя денег на охлаждающую подставку, имеют запасные вентиляторы для ПК?

Здесь вы узнаете, как сделать лопасти вентилятора из бутылки из-под газировки и прикрепить их к мотору. В итоге вы получите устройство, которое может поддерживать ноутбук и отводить тепло. Мало того, что это простая сборка, в ней используются предметы, которые вы обычно выбрасываете.

Решения по охлаждению ноутбука, сделанные своими руками, на которые можно положиться

К настоящему моменту вы уже должны иметь четкое представление о том, какие из вышеперечисленных охлаждающих подставок для ноутбуков подходят для вашего устройства. Как правило, чем ниже технические характеристики ноутбука, тем меньше требуется охлаждающих вентиляторов. В конце концов, он, вероятно, не требует такого же уровня охлаждения, как игровой ноутбук или ноутбук, предназначенный для производства видео высокой четкости.

Какой бы самодельный кулер для ноутбука вы ни собирали, не забудьте убедиться, что он достаточно прочный, чтобы поддерживать ваш ноутбук. Если есть сомнения, рассмотрите другое решение.

Охлаждающая подставка для ноутбука «Сделай сам» — Настольная деревянная подставка для компьютера — The Best DIY Plans Store

Охлаждающая подставка для ноутбука «Сделай сам» Деревянная подставка для компьютера Собери сам.

Чертежи деревянных подставок для компьютеров.

План охлаждающей подставки для ноутбука.

Чертежи деревянной подставки для ноутбука.

Эти бесплатные схемы «Сделай сам» покажут вам, как сделать охлаждающую подставку для ноутбука своими руками.

Существует множество вариантов охлаждающих подставок. Некоторые из них являются чисто функциональными, в то время как другие имеют привлекательный дизайн. Если вас не волнует эстетика, выбирайте базовую модель. Однако, если вы хотите использовать охлаждающую подставку по назначению, вам также следует учитывать цвет и дизайн.

Активное охлаждение

Охлаждающие подставки для ноутбуков помогают минимизировать количество тепла, выделяемого ноутбуком. Это важно, потому что многие ноутбуки склонны к перегреву, особенно если вы используете их в течение длительного периода времени или запускаете ресурсоемкие программы. Несвоевременное охлаждение ноутбука может привести к снижению производительности и повреждению деталей. К счастью, охлаждающие подставки для ноутбуков предлагают пассивную и активную поддержку для снижения температуры вашего ноутбука и повышения производительности его процессора.

Ожидается, что в ближайшие годы мировой рынок охлаждающих подставок для ноутбуков достигнет значительной стоимости. Ожидается, что рост будет обусловлен увеличением использования ноутбуков в различных отраслях. В частности, растущая популярность игровых ноутбуков и принятие новых мер по ограничению перегрева ноутбуков будут способствовать росту этой отрасли.

Охлаждающие подставки для ноутбуков помогают снизить рабочую температуру ноутбука, одновременно улучшая физический комфорт. Они могут помочь вам уменьшить нагрузку на шею и улучшить осанку, чтобы у вас было больше энергии для работы. Более того, они позволяют установить наиболее комфортную для вас температуру.

Регулируемые углы

Эта охлаждающая подставка для ноутбука имеет нескользящую сетчатую верхнюю часть и подходит для ноутбуков с диагональю до 17 дюймов. Он также оснащен синими и красными светодиодами, которые могут соответствовать вашему офисному декору или личному стилю. Регулируемые углы позволяют легко охлаждать ноутбук, пока вы работаете или учитесь.

Еще одним преимуществом охлаждающей подставки для ноутбука является ее способность адаптироваться к вашей позе. Многие из них имеют регулируемый угол наклона, который идеально подходит для просмотра или набора текста. Некоторые из них также оснащены светодиодной подсветкой и скоростью вращения вентилятора, которыми вы можете управлять. Многие коврики также имеют нескользящие резиновые подушечки и ножки.

Охлаждающая подставка для ноутбука с регулируемыми углами позволяет настроить позу так, чтобы снизить нагрузку на плечи и шею. Эти охлаждающие подставки также можно использовать для игровых консолей или домашних компьютеров.

Нескользящая конструкция

Нескользящая охлаждающая подставка для ноутбука необходима по целому ряду причин. Это предотвратит скольжение или падение вашего компьютера во время его использования, а также не позволит вашему ноутбуку двигаться или перемещаться по неровной поверхности. Хотя большинство ноутбуков не имеют этой функции, есть несколько вариантов, которые вы можете выбрать.

Topmate Chill Mat 5 — отличная охлаждающая подставка, которая охлаждает ваш компьютер, сохраняя при этом комфорт. Эта модель имеет металлическое основание с вентиляционными отверстиями для отвода тепла. Он также имеет двойные высокоскоростные вентиляторы, которые более эффективно всасывают более холодный воздух. Еще одной особенностью является регулируемая высота, которая позволяет вам найти правильный уровень поддержки для ваших эргономических потребностей. Он также имеет резиновые прокладки, которые предназначены для удержания ноутбука на месте.

Еще одним преимуществом охлаждающей подставки является то, что она поддерживает ноутбук с диагональю экрана до 17 дюймов. Вы можете установить его на любой из пяти предустановленных углов для максимального удобства просмотра. В дополнение к этому есть также шесть встроенных вентиляторов с зеленой светодиодной подсветкой, которые помогают отводить тепло и улучшают производительность ноутбука.

Все планы DIY разработаны или проверены Беном Стоуном. Бен — инженер на пенсии из Канады. Бен также сам разрабатывает их, используя последнюю версию программного обеспечения AutoCAD, чтобы обеспечить точность. Он изучал инженерное дело еще в начале 1980-х годов.
