Разборка шуруповерта своими руками: причины неисправностей, как разобрать шуруповерт, редуктор, ремонт кнопки, трещотки своими руками, как проверить двигатель

причины неисправностей, как разобрать шуруповерт, редуктор, ремонт кнопки, трещотки своими руками, как проверить двигатель

Автор:  Лев Барсуков Обновлено:  11 ноября, 2022

Шуруповерт – многофункциональный электроинструмент, помогающий при сборке мебели, проведении мелкого ремонта или в выполнении иных задач. Но это устройство со временем ломается. Если нет денег на ремонт или приобретение нового устройства, попробовать починить его можно своими руками. Для этого стоит знать, какие неисправности характерны для инструментов этого типа и понимать, как их правильно устранить.

Содержание

• 1 Основные причины неисправностей
  • 1.1 Сетевой шуруповерт
  • 1.2 Аккумуляторный шуруповерт
• 2 Как разобрать
  • 2.1 Шуруповерт
  • 2.2 Редуктор
  • 2.3 Двигатель
  • 2.4 Кнопку
• 3 Как проверить двигатель и кнопку мультиметром
• 4 Как отремонтировать
  • 4.1 Зарядный блок
  • 4.2 Аккумулятор
  • 4. 3 Проблемы с кнопкой
  • 4.4 Электродвигатель
  • 4.5 Замена щеток
  • 4.6 Редуктор
  • 4.7 Трещотка
  • 4.8 Быстрозажимной патрон
• 5 Какие неисправности не подлежат ремонту
• 6 Причины поломок разных марок шуруповертов

Основные причины неисправностей

Шуруповерты бывают сетевые и аккумуляторные. Их основные неисправности практически одинаковые, а отличия связаны с типом питания.

Сетевой шуруповерт

Если устройство не включается, сначала проверяют состояние розетки, а затем, если она исправна, осматривают вилку. Часто шуруповерт не запускается, потому что подгорают контакты. Если оба узла целы, следует осмотреть кабель, убедиться, что он цел, не перебит или не перегнут. Также возможными причинами могут быть неисправная кнопка включения, стершиеся электрощетки или перегоревшая обмотка двигателя.

Если техника искрится, нужно искать дефект в якоре, электрощетках или коллекторе мотора.

Самостоятельно запускающийся шуруповерт сообщает о том, что произошла поломка кнопки включения.

При люфте патрона причина в повреждении редукторного вала. Если патрон заклинен и извлечь сверло или биту невозможно, это означает, что зажимные кулачки заклинены. Причина – отсутствие смазки или поломка внутренних узлов патрона. Если этот механизм прокручивается, дело в неисправности редуктора.

При дефекте трещотки осматривают лепестки ее блокиратора, пружину и штифты.

Аккумуляторный шуруповерт

Если техника не включается, проверяют зарядное устройство и исправность батареи. При быстрой разрядке ее состояние диагностируют с помощью специального тестера.

Другие неисправности шуруповерта аккумуляторного типа аналогичны сетевой технике.

Как разобрать

Разборка шуруповерта выполняется на столе или иной ровной поверхности, чтобы избежать потери деталей или крепежа.

Шуруповерт

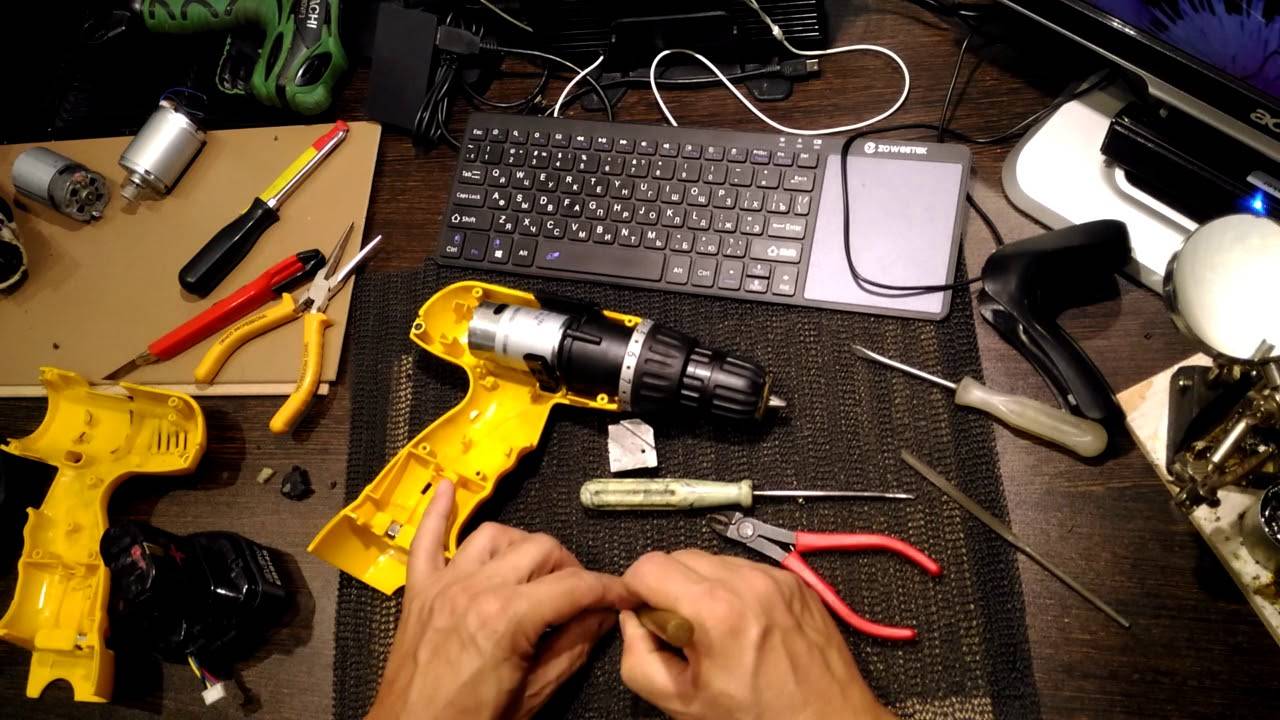

Чтобы разобрать шуруповерт, сначала необходимо извлечь аккумулятор, а потом выкрутить все винты. Затем корпус осторожно раскрывают, стараясь не повредить конструкцию. Если возникают затруднения, нужно еще раз осмотреть устройство. Возможно, где-то остался крепеж или же части соединены скобами, которые требуется удалить.

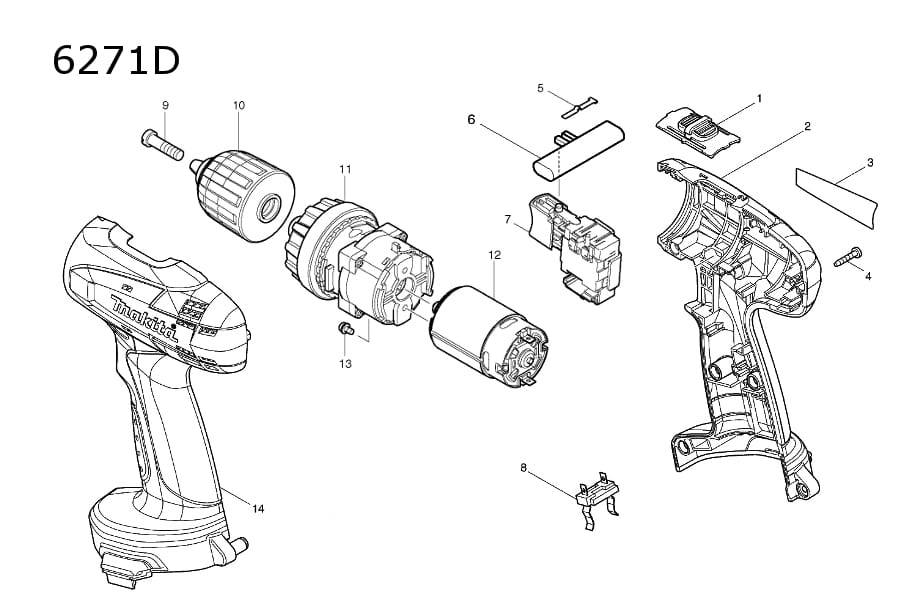

После того, как корпус раскрыт, поочередно снимают детали, раскладывают их на столе в том порядке, в котором они были извлечены. Можно сделать несколько фотографий, чтобы не ошибиться в процессе сборки техники.

Редуктор

О поломке этого узла сообщают сильная вибрация при работе, нехарактерные шумы или другие признаки. Для ремонта потребуется разобрать редуктор шуруповерта. Он включает в себя кольцевые шестеренки, шестерни-сателлиты, а также водилы. Все детали поочередно извлекаются из корпуса, затем тщательно вычищаются, смазываются.

Процедуру проводят на ровной поверхности, извлекая все детали, раскладывая их в правильном порядке, чтобы не испытывать проблем при обратной сборке.

Сама разборка выглядит так: снимается патрон, разбирается корпус, редуктор отделяется от двигателя. Далее убирается пластина, из корпуса извлекаются все детали, выкручиваются болты, соединяющие половины редуктора. Плоскогубцами регулируется диаметр пружины, чтобы улучшить включение передачи. Далее разбирается муфта – снимаются стопорное кольцо, шайбы, насыпной подшипник. Извлекается вал.

Неисправные элементы после разборки меняются на новые. Иногда, например, при искривлении вала, необходимо приобретение нового редуктора.

Двигатель

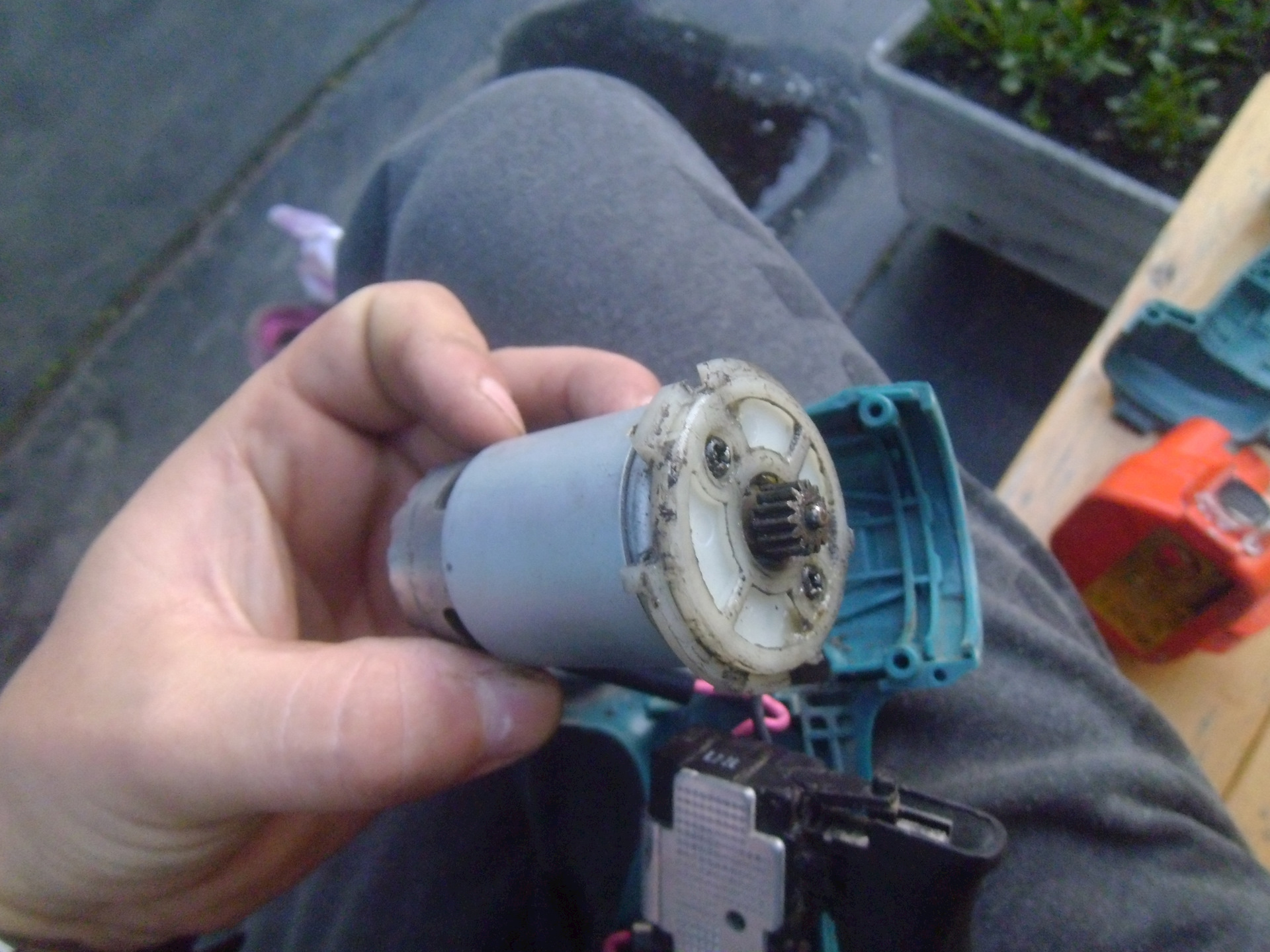

Если мотор не работает, проблема обычно связана с щетками, реже – с обмоткой якоря. В первом случае щетки меняются на новые. Во втором – потребуется поменять сам двигатель. Шестерня, запрессованная на валу этого узла, остается целой, ее нужно отсоединить специальным съемником или подручными инструментами. Затем деталь одевают на новый двигатель, используя молоток и твердую поверхность.

Кнопку

Ремонт кнопки шуруповерта обычно нецелесообразен, но иногда достаточно ее просто разобрать и тщательно почистить. Условно она включает в себя три узла:

• кнопка управления включением и выключением, а также регулировки оборотов;
• рычаг плавного пуска;
• кнопка реверса.

Если деталь разборная, чтобы разъединить ее, нужно отыскать пластмассовые защелки и отогнуть их. Неподлежащую разборке кнопку меняют на новую.

Как проверить двигатель и кнопку мультиметром

Чтобы определить работоспособность кнопки и двигателя, используется мультиметр.

Чтобы выполнить диагностику мотора, редуктор и проводку, соединяющую деталь с пусковой кнопкой, отсоединяют, а затем замеряют сопротивление обмотки якоря. Если показания отсутствуют, это сообщает об обрыве обмотки. Если цифры на экране очень низкие – произошло короткое замыкание.

Чтобы проверить мультиметром кнопку, проводку, соединяющую ее входные клеммы с аккумулятором, скручивают, а к выходам подключают щупы тестера. Прибор переводят в режим измерения сопротивления и включают. Если значения на дисплее близки к нулю, деталь исправна. При поломке экран показывает бесконечность.

Как отремонтировать

Если невозможно включить шуруповерт, это означает, что проблема относится к электрической части. У сетевых инструментов последовательно проверяют розетку, вилку, шнур питания, кнопку, двигатель. На аккумуляторных диагностируют зарядный блок, аккумулятор, кнопку питания, мотор.

Проблемы с механической частью (посторонние звуки, шумы, вибрация) связаны с неисправностями редуктора, трещотки или зажимного мотора.

Зарядный блок

Если аккумуляторный шуруповерт не запускается, батарею извлекают, ставят заряжаться, а через пару часов проверяют ее работу. При сохранении проблемы диагностируют зарядное устройство (ЗУ) и аккумулятор, используя мультиметр.

Чтобы проверить ЗУ, на тестере выбирают измерение постоянного напряжения, устанавливают номинал 20 В (или 200 В, если номинал аккумулятора 24 В). Далее ЗУ включают в сеть и замеряют напряжение на выходных клеммах. Значение должно превышать параметры батареи примерно на 2В. Если значения ниже или показания отсутствуют, ЗУ неисправно. Отремонтировать его очень сложно, если нет умений работы с электроникой, поэтому более целесообразно приобретение нового зарядного устройства.

Аккумулятор

Чтобы проверить исправность аккумулятора, достаточно просто заменить его на рабочий и посмотреть, запускается ли техника. Если такой возможности нет, батарею ставят заряжаться и снимают через три-четыре часа. Далее к клеммам подключают тестер и делают замер напряжения на выходе. Если значения на мультиметре ниже, чем номинальные, аккумулятор сломан.

Для начала следует разобрать батарею. Для этого выкручивают винты и разделяют ее на две половины. Если АКБ неразборная, что бывает очень редко, ее утилизируют, а взамен приобретают новую.

Разобрав батарею, пользователь увидит некоторое количество бочонков (банок), в зависимости от напряжения аккумулятора. Номинал каждого из них равен 1 Вольт, чтобы получить 12В или иные значения, банки последовательно соединяют. Далее:

1. Осмотреть контакты между банками. При обнаружении обрывов восстановить цепь.
2. Замерить напряжение на каждом бочонке. Если оно ниже 1 В, этот элемент потребуется отпаять и заменить на аналогичный. Нужные детали можно купить или взять из старой неиспользуемой батареи.
3. Восстановив цепь и поменяв банки, аккумулятор собирают, заряжают и проверяют его работу.

Важно помнить, что в батарее находится электрический ток, поэтому все работы нужно проводить очень осторожно, соблюдая технику безопасности.

Проблемы с кнопкой

Ремонт кнопки шуруповерта потребуется, если ЗУ и аккумулятор исправны. Сначала проверяют напряжение, идущее от батареи к ее клеммам. Если оно отсутствует, ищут поврежденный провод или контакт, иначе проверяют кнопку.

Потребуется закоротить проводку, идущую от аккумулятора к входным контактам кнопки, а к выходным клеммам подключить щупы мультиметра, установленного в режим замера сопротивления и включить прибор. О том, что деталь цела, сообщат нули на экране. Иначе пользователь увидит значение бесконечности.

Если кнопка разборная, ее раскрывают и чистят внутри от грязи, а также проверяют контакты. Часто они подгорают, но после чистки наждачной бумагой работоспособность шуруповерта восстанавливается.

Если контакты сильно обгорели либо кнопка неразборная, стоит заменить ее на новую. Стоит она недорого, поэтому проще признать ее неподлежащей ремонту, чем тратить силы и время на попытку восстановления.

Электродвигатель

Следующий узел, нуждающийся в проверке – это электродвигатель. Обычно в нем стираются щетки, передающие напряжение на якорь двигателя. Если их длина сократилась более чем на 40%, детали меняют. Об этом также свидетельствует искрение, которое можно было заметить внутри корпуса, когда прибор работал. Эти элементы не подлежат ремонту, поэтому их меняют на аналогичные по форме и размеру.

Если щетки целы, причина в самом моторе. Потребуется проверить двигатель шуруповерта мультиметром, измерив сопротивление обмотки якоря. Значение бесконечности сообщает об обрыве обмотки. Эту деталь иногда меняют или перематывают, но проще приобрести и установить новый электромотор, т.к. отыскать якорь под шуруповерт, особенно китайского производства, бывает очень сложно.

Замена щеток

Чтобы поменять щетки, потребуется купить новый оригинальный комплект или подобрать идентичные по форме и размеру. Сам мотор бывает обслуживаемый или необслуживаемый. В первом случае действия просты – достаточно разобрать корпус, извлечь изношенные, установить новые и собрать. Во втором случае процесс сложнее – потребуется отогнуть вальцовку, чтобы извлечь деталь с щетками, затем заменить стершиеся элементы и вернуть их на прежнее место.

Редуктор

Редуктор – это механический узел, используемый для передачи на патрон крутящего момента с оси двигательно-силового блока и состоящий из комплекта шестерней. Если они металлические, деталь лучше починить, а не менять на новую. Узел разбирают, очищают от старой смазки, затем удаляют поврежденные шестерни, а на их место устанавливают новые, аналогичные по размеру. Затем редуктор аккуратно собирают в обратном порядке.

Если при работе слышен скрежет, а устройство дергается, это сообщает об искривлении вала. Появляется ощутимое биение. Редуктор подлежит полной замене.

Трещотка

Это регулировочное кольцо с цифрами, ограничивающее усилие при вращении патрона. Она позволяет настраивать глубину вкручивания самореза, предотвращает износ бит, срезание шлицов у крепежа. Каждая цифра обозначает определенное усилие – чем она больше, тем выше сила действия. Последний значок – это рисунок сверла, на нем установлен максимальный крутящий момент.

Ремонт трещотки шуруповерта своими руками состоит из внешнего осмотра, проверки целостности всех элементов, удаления загрязнений и последующей смазки.

Быстрозажимной патрон

Патроны в шуруповертах отличаются типом крепления.  Первый — Конус Морзе — обозначен символами «1-6 B10». Чтобы его выбить, наносят молотком удары по корпусу.

Другие два типа деталей крепятся резьбовым соединением или им же, но с фиксирующим винтом. Чтобы их снять, разжимают кулачки и выкручивают по часовой стрелке винт при его наличии. Далее в кулачках зажимают 10-мм шестигранный ключ Г-образной формы и наносят по нему удары молотком. Резьба смещается, а патрон выкручивается.

Если узел неисправен, об этом сообщают люфт или перекос зажатых бит, а также неровное выдвижение кулачков. Для устранения проблемы патрон разбирают, вытащив из основания пластиковую заглушку. Если она металлическая, ее выбивают ударом молотка. Далее снимают конусную гайку, выкручивают зажимные кулачки и проверяют резьбу на обеих деталях. Если она нарушена, поврежденные элементы заменяют.

В продаже кулачки или конусная гайка встречаются редко. Для замены их снимают с другого инструмента. Поэтому обычно патрон просто меняют на исправный.

Какие неисправности не подлежат ремонту

Неисправные детали чаще всего не ремонтируются. Целесообразно приобрести новые оригинальные или аналогичные элементы и установить их взамен поврежденных, чтобы не тратить время и силы на устранение поломки. Это касается неразборной кнопки питания, двигателя при обрыве обмотки якоря, искривленного вала редуктора, поврежденных частей патрона и т.д. Также не следует самостоятельно чинить зарядное устройство без соответствующего опыта.

Причины поломок разных марок шуруповертов

Обычно шуруповерты ломаются по общим причинам, независимо от их марки и стоимости. Чаще всего они связаны с неправильными действиями пользователя. Среди них:

1. Ошибки в эксплуатации. Технику используют только по назначению. Если маломощным прибором начать сверлить бетон, он проработает всего два-три дня.
2. Превышение допустимого времени работы. Шуруповерты предназначены для домашнего и профессионального использования. Первые должны работать не более пары часов в день, вторые допускается эксплуатировать дольше.
3. Несоблюдение правил хранения. Технику запрещается держать в сырых и холодных помещениях. Влага приводит к окислению механических и электрических частей, а холод разрушает аккумуляторы. Помимо сырости, устройства боятся прямых солнечных лучей. Перегревшиеся шуруповерты с высокой вероятностью сгорят во время работы.
4. Неправильная зарядка батарей. Не допускается оставлять их в течение долгого времени разряженными, а также превышать время зарядки. Не реже четырех – восьми раз в месяц инструмент запускают и позволяют ему недолго поработать.

Соблюдая рекомендации по уходу и использованию, владелец техники обеспечит ей долгий срок службы, независимо от того, в Китае или в Европе она была произведена.

При поломке шуруповерта провести диагностику устройства и выполнить его ремонт можно самостоятельно. Большинство сломанных деталей починить невозможно или достаточно сложно, поэтому их потребуется поменять на исправные. При покупке запчастей нужно проверять, чтобы новые элементы соответствовали старым. Если это не так, в лучшем случае технику не получится собрать, а в худшем – она будет полностью испорчена.

Устройство, распространенные неисправности шуруповерта и способы его ремонта своими руками

Наиболее часто используемый инструмент абсолютно любого домашнего умельца — это, конечно же, шуруповерт. Однако, как и всякий электрический прибор, он подвержен поломкам. Что же делать в этой ситуации? Для исполнения отдельных мероприятий можно воспользоваться электрической дрелью, но только для некоторых. Инструмент также можно отнести к специалистам сервис-центра и ждать, пока они его починят. Однако это сопряжено с тратой денег и времени. Но есть и другое решение — ремонт шуруповерта своими руками. Сделать это не так уж и трудно.

• Особенности конструкции
• Электрические неисправности
• Механические неисправности

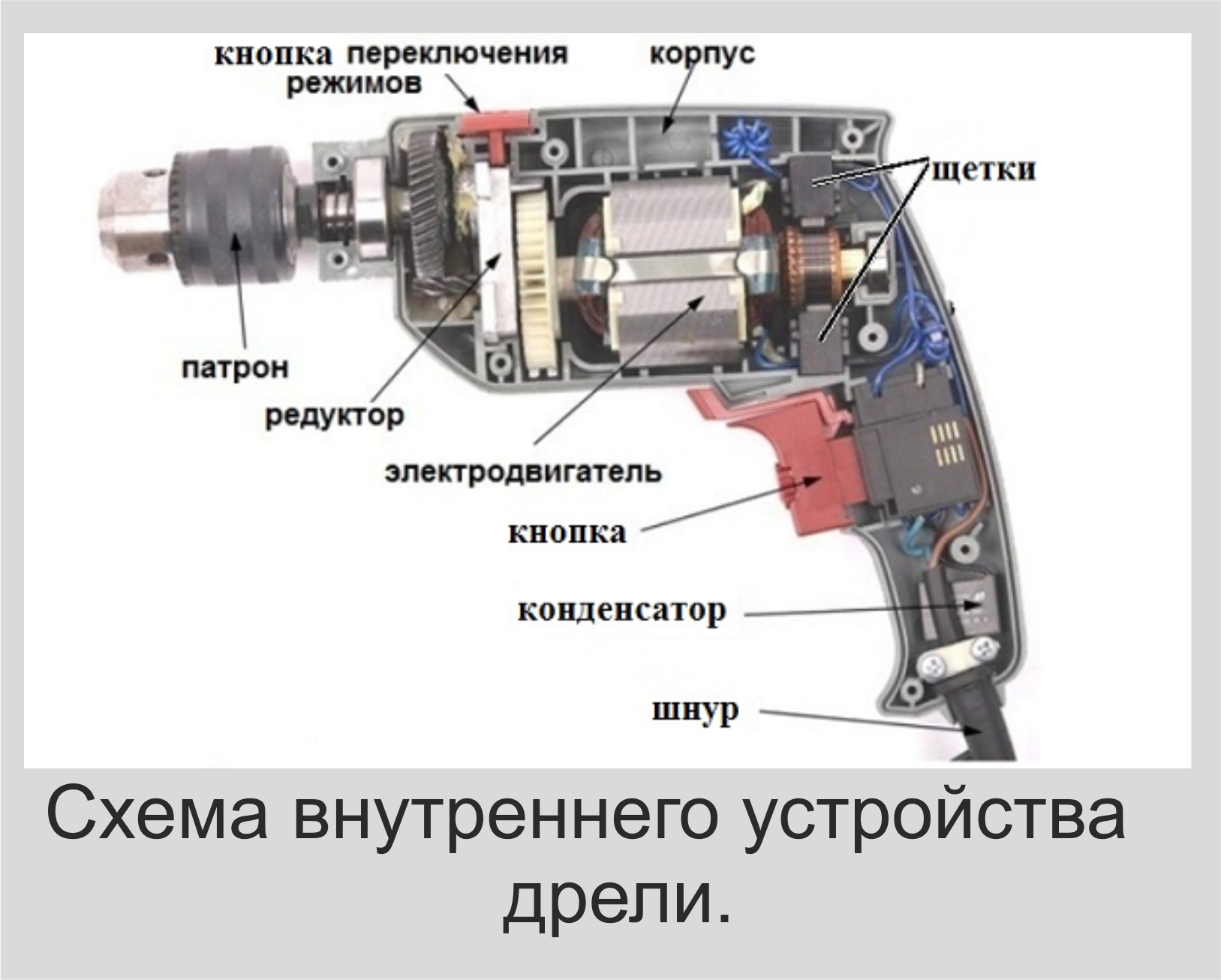

Особенности конструкции

Перед изучением неисправностей нужно узнать об устройстве этого оборудования, то есть о схеме шуруповерта.

Начать следует с кнопки активизации. Она исполняет сразу пару функций: запуск электропривода и регулирование скорости оборотов. При надавливании на кнопку происходит замыкание электроцепи. Устройство же, регулирующее обороты, находится на плане. Интенсивность работы определяется силой нажатия на указанную выше кнопку. От расположения ШИМ генератора зависит уровень создаваемого импульса. Если говорить простыми словами, то принцип получается следующим: чем сильнее мастер нажимает на данную кнопку, тем сильнее импульс и напряжение.

Переключение на реверс производится посредством изменения полярности клемм с помощью перекидных контактов, перебрасываемых посредством рукояти реверса.

Электрический двигатель. В таких устройствах, как правило, используются однофазные двигатели коллекторного типа. Они отличаются высоким уровнем надежности, простотой обслуживания и изготовления. В состав конструкции этого привода входит корпус с магнитами, щетки и якорь.

Редуктор. Предназначение данного элемента основывается на преобразовании оборотов двигателя в обороты патронного вала. Есть две разновидности редукторов, которые применяются для производства шуруповертов: классическая и планетарная. Первый вариант применяется в очень редких случаях, потому следует поговорить о планетарных изделиях. Итак, редуктор планетарного типа включает в себя следующие детали:

• солнечная шестеренка;
• кольцевая шестеренка;
• водило и сателлиты.

Вал якоря приводит в движение солнечную шестеренку, зубчики которой заставляют двигаться сателлиты, а они, в свою очередь, передают усилие на водило.

Регулятор усилия позволяет производить регулировку усилия, подаваемого на шуруп. Большинство современных шуруповертов обладают 16 регулировочными режимами. То есть они позволяют работать даже с крайне хрупкими материалами.

Патрон закрепляется на редукторном валу и обладает тремя кулачками, которые фиксируют элемент внутри него.

Электрические неисправности

Узнав о конструкции этого инструмента, можно переходить к рассмотрению самых распространенных неисправностей. И начать следует именно с электрочасти. Самыми характерными «симптомами» такого рода поломок считаются:

• устройство не запускается;
• отсутствует переключение режима «реверс»;
• не работает регулировка числа оборотов.

Шуруповерт не запускается. Для начала следует проверить состояние аккумуляторной батареи. Если вы уже пробовали подзаряжать инструмент, и это не дало никакого положительного результата, то следует взять мультиметр и попытаться выявить проблему. Сначала нужно измерить напряжение на аккумуляторе, которое должно соответствовать показателям, указанным на самой батарее. При слишком низком значении нужно отыскать неисправную деталь — устройство для подзарядки или АКБ.

Проверить состояние «зарядника» можно с помощью мультиметра. Для этого его нужно включить в электросеть и проверить напряжение на холостом ходу. Должно получиться значение примерно на два-три вольта больше номинального. Если же напряжение вовсе отсутствует, то неисправность находится именно в зарядном блоке. В этом случае, чтобы починить инструмент, вам потребуются широкие познания в электронной технике.

Если же поломка в АКБ, то блок нужно вскрыть. После этого нужно внимательно осмотреть состояние проводов и контактов, а также произвести проверку надежности пайки.

В ситуации, если АКБ и зарядное устройство полностью исправны, а инструмент все равно не желает запускаться, его придется разобрать. От аккумуляторных клемм идет пара проводков. Нужно взять мультиметр и измерить напряжение непосредственно на входе кнопки при вставленном АКБ. Если на входе имеется напряжение, то батарею следует извлечь и с помощью специальных зажимов «крокодилов» нужно замкнуть провода, идущие от АКБ. Настраиваем устройство на измерение показателей сопротивления (в Ом). Надавливаем до упора на кнопку и измеряем показатель на выходе. Устройство должно отобразить показатель сопротивления.

Если это произошло — с кнопкой нет никаких проблем, а неисправность либо в щеточках, либо в каких-то иных деталях электрического двигателя. В ситуации, если прибор выдает обрыв, требуется ремонт или полная замена кнопки. Самое важное при демонтаже кнопки — не торопиться и быть максимально аккуратным, в противном случае можно потерять мелкие детали. Аналогичные действия нужно предпринять и в том случае, если отсутствует реверс.

Электропривод функционирует на максимуме, а настройка числа оборотов не работает? Причина этой проблемы может быть и в регулирующем транзисторе, и в кнопке.

В том случае, если все электроцепи привода находятся в исправном состоянии, но шуруповерт так и неисправен, поломка в щетках. Специалисты рекомендуют менять эти части в том случае, если их первоначальная длина стерлась на сорок процентов.

Можно произвести проверку обмоток якоря. В случае, если неисправность именно в них, якорь можно приобрести и заменить своими руками.

Механические неисправности

К поломкам механической части относятся следующие:

• в процессе эксплуатации шуруповерт издает посторонний шум, которого не было раньше;
• инструмент сильно вибрирует;
• устройство запускается, но через некоторое время его начинает заклинивать.

Причинами шума при эксплуатации шуруповерта может быть деформация якорного подшипника или втулок. Для решения этой проблемы следует разобрать двигатель и проверить уровень износа и целостность этих деталей. При вращении якоря не должно быть никаких перекосов и трений. Если есть необходимость, то эти детали можно купить в специальном магазине и поменять собственноручно. Что касается редуктора шуруповерта, что в большинстве ситуаций требуется полная замена сломанных элементов этого узла.

Все действия, о которых рассказано выше, требуют последовательности и аккуратности. Воспользовавшись представленной информацией, можно самостоятельно отремонтировать шуруповерт, не прибегая к помощи специалистов.
