Самозащелкивающаяся фальцевая кровля своими руками: Монтаж фальцевой кровли своими руками. Инструментарий и пошаговая инструкция

Монтаж фальцевой кровли своими руками. Инструментарий и пошаговая инструкция

Фальцевая кровля называется так потому, что монтаж осуществляется специфическим методом. Фальцевый метод отличается от прочих тем, что листы покрытия скрепляются без применения крепежных элементов, как гвозди, шурупы, саморезы. Покрытие, собранное таким образом, обладает высокой прочностью и герметичностью. Если все сделать правильно и в точности следовать технологии монтажа, то можно избежать неприятных последствий, таких как коррозия и деформация кровельных листов. Фальцевая кровля прослужит много лет.

Отличительной особенностью фальцевой кровли является технология монтажа, подразумевает создание своеобразного замка. С его помощью осуществляется скрепление листов кровельного материала, не допускающее протечек воды. Внешний вид крыши при этом получается удивительно эстетичным.

Каждый отдельный лист материала называется картиной. Они выполнены из листовой либо рулонной стали, имеющей оцинкованное покрытие. Специальное напыление, которое наносится на картину поверх оцинковки, служит для придания долговечности. Такое напыление может быть медным, алюминиевым, цинковым, а также выполненным из таких полимеров, как пурал или пластизол. Из всех перечисленных вариантов именно медь считается наиболее долговечной и надежной.

Прежде чем остановить свой выбор на фальцевой кровле, следует тщательно изучить все ее преимущества и недостатки.

Плюсы фальцевой кровли:

• разнообразные виды напыления, придающие покрытию уникальность и оригинальность;
• невозможность протечек воды из-за специфического фальцевого соединения;
• отсутствие необходимости в крепежных отверстиях, что служит защитой от температурных колебаний;
• прекрасное покрытие кровли, подходящее к любому зданию – это обусловлено разнообразной технологией монтажа, вариациями укладки листов и внешними особенностями материалов;
• беспрепятственный сход снега и стекание воды обеспечивается благодаря гладкой поверхности;
• возможность обустройства крыши любой конфигурации возможно благодаря гибкости материалов;
• из-за относительной легкости материалов возможен монтаж крыши без стропил;
• простота в ремонте и обслуживании;
• продолжительный срок эксплуатации от 20 до 150 лет;
• такая кровля является пожаробезопасной;
• разнообразие цветовых решений;
• наличие антикоррозионного покрытия;
• подходит на любое основание, как для вентилируемых покрытий, так и для невентилируемых;
• картины для покрытия могут быть абсолютно разной длины и ширины.

• чтобы упростить монтаж такой кровли, необходимо специальное оборудование;
• кровлю из стали нужно обязательно утеплять, так как у нее высокая теплопроводность;
• нужно принимать меры для повышения звукоизоляции;
• нужно обеспечивать молниеотвод и заземление в целях защиты от грозы;
• необходимо устанавливать снегозадержатели для снега.

Выбор металла в зависимости от требований к крыше

1. Сталь, легированная молибденом или цинком имеет самые лучшие антикоррозионные и гидроизоляционные показатели. Полимерное покрытие, наносимое сверху, еще больше позволяет защитить и продлить срок эксплуатации кровли из такого материала. Оно препятствует различным механическим повреждениям и придает расцветку. Более дешевым вариантом является оцинкованное стальное покрытие без покраски. Но следует учитывать, что такой кровле значительно раньше потребуется ремонт.

1. Медь, как рулонная, так и листовая — наиболее привлекательное, долговечное, но, в то же время, дорогостоящее покрытие. Сама по себе медь для кровли может быть либо гладкой, либо рельефной, имитирующей узор черепицы. Такая кровля будет выглядеть декоративно и эстетично. Медное покрытие исключает возможность окислительной реакции при попадании воды, но при этом стоимость материала достаточно высока. Стоимость устройства такой кровли увеличивается также за счет того, что существует необходимость использования медного крепежа и фурнитуры.

1. Цинк-титан обладает хрупкой структурой, склонной к деформации, поэтому вручную такая кровля собирается очень редко. Температура окружающей среды ниже -5 также исключает возможность установки подобной кровли. Для монтажа необходим дополнительный специальный инструмент. Из преимуществ покрытия можно назвать высокую устойчивость к коррозии и долговечность.
2. Алюминий мало чем уступает меди по своим качествам, но он более доступен в ценовом плане. Самые главные его преимущества – легкость, прочность, устойчивость к коррозии. Покрытие эмалью создает огромный выбор цветового исполнения, что дает дополнительные возможности при создании кровли.

Шаг обрешетки под фальцевую кровлю

Устройство обрешетки необходимо при создании фальцевой кровли так же, как и при любой другой. Обрешетка – это прибиваемые к стропилам перемычки, на которые потом крепится покрытие. Обрешетка может быть разреженная и сплошная. Однако даже при создании сплошной обрешетки предусмотрены зазоры до 10мм. Эти зазоры необходимы для свободы деформации дерева из-за перепадов температуры.

Наилучшим вариантом считается устройство сплошной обрешетки под фальцевую кровлю. Затем готовую обрешетку рекомендуется покрыть паро- и гидроизоляцией. Антиконденсационная паронепроницаемая пленка — наиболее оптимальный современный материал. Ее применение защитит внутреннюю сторону крыши от коррозии.

Если невозможно установить сплошную обрешетку, то устанавливают разреженную. В таком случае, шаг обрешетки составляет 20 — 25см.

Обрешетка обязательно должна быть правильно выполнена. Любое, самое незначительно нарушение (неровность или неравномерность) приведет к прогибам картин или ослаблению фальцев.

В качестве пиломатериала для обрешетки используются доски, желательно обрезные, шириной до 140 см и рекомендуемой влажностью не более 12%. Перед установкой обрешетки, доски нужно обработать специальным раствором, предотвращающим гниение – антисептиком. Тех же целей помогает добиться и пропитка досок олифой.

Материалы, используемые для устройства обрешетки:

• доска обрезная или необрезная;
• доска шпунтованная;
• ориентированно-стружечная плита;
• фанера высокой влагостойкости.

Материал должен быть ровным, не бугристым, сухим. Гвозди, используемые для монтажа обрешетки, равны двукратной толщине прибиваемой доски.

Необходимый инструмент

Длительность эксплуатации фальцевой кровли не в последнюю очередь зависит от верного подбора и использования рабочих инструментов. При обустройстве такого рода кровли основным рабочим инструментом является приспособление для зажима. Он необходим в случае работы как с листовым материалом так и рулонным. Инструмент для закатки фальца может быть:

• механическим. Такой вариант включает в себя набор различных клещей, но они должны состоять из двух рамок, зажимающих фальцы. Такими инструментами можно делать и одиночные, и двойные фальцы.
• электрическим. Использование электроинструмента способно выполнить работу быстрее в несколько раз. Удобно то, что после завершения закатывания, машинка сама останавливается на конце кровли.

При обустройстве фальцевой кровли обязательно понадобятся пассатижи, молоток и киянки, ножницы по металлу, дрель и шуруповерт, уровень, отвес или нивелир. Понадобиться может пистолет для выпрессовки.

Виды фальцевых соединений (узлов)

1. Лежачий фальц применяется для скрепления торцевых сторон листов кровли, которые располагаются поперек ската крыши. Лежачие фальцы, в сравнении с прочими видами, не обладают высокой степенью надежности. В случае, когда кровельный материал – рулонный и есть возможность создать картину во всю длину ската крыши, то и вовсе не будет необходимости в таком соединении.

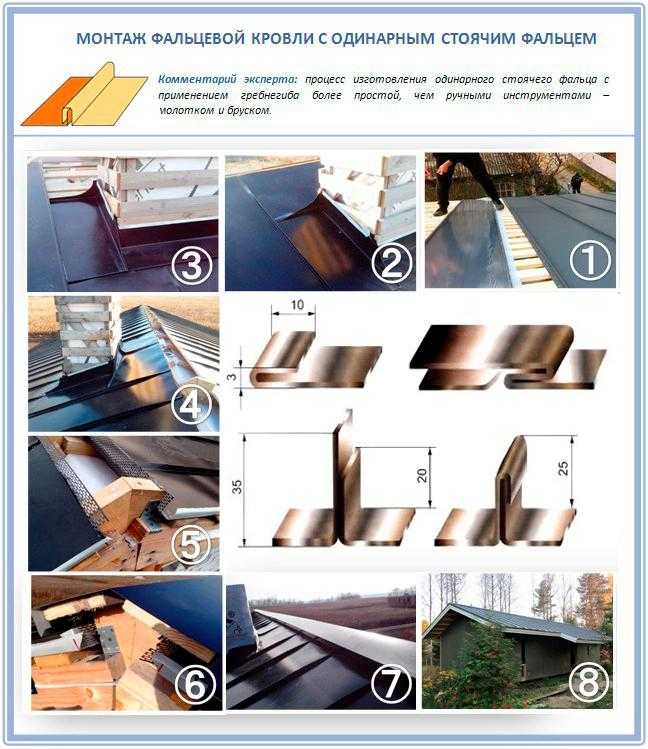

2. Одинарный стоячий фальц самый простой по своей конфигурации и его удобно использовать при создании кровель, имеющих большой уклон.
3. Двойной стоячий фальц имеет еще большую надежность в сравнении с одинарным фальцем. Однако вручную его воссоздать достаточно проблематично. Использование специальных закаточных машинок значительно упростит этот процесс. Такие устройства, как гибочные станки, также очень эффективны и помогут легко создать кромку и придать ей нужный профиль. Такой фальц применяется наиболее часто для соединения соседних картин кровли. Такой вид узлов занимает больше времени, но он герметичен и надежен.
4. Реечный тип соединения чаще применяется для постройки домов по европейским стандартам и у нас он уже стал появляться. Такой узел похож на двойной вертикальный фальц, но у него более широкая стыковочная кромка. Реечный тип применим для крыш с уклоном больше трех градусов, в противном случае в стыки может попадать вода.
5. Угловой фальц очень красив, используется для больших поверхностей и с большим уклоном. Для того, чтобы создать такой фальц, нужно выполнить всего лишь одно действие. Такой узел не создает дополнительного напряжения в металле и из-за этого возможность деформирования минимальна.
6. Самозащелкивающийся фальц – это особенная конструкция, равных которой нет за рубежом. Такая защелка крайне удобна при монтаже: нет нужды в использовании специфического оборудования, что, кончено, благоприятно сказывается на продолжительности работы. Этот вид имеет множество преимуществ: водонепроницаемость без использования герметиков, простота монтажа и демонтажа без инструментов, невосприимчивость к температурным расширениям металла, приемлемая цена, быстрота монтажа.

Монтаж фальцевых панелей

Перед тем, как приступать к укладке панелей, необходимо рассчитать направление и порядок их укладки:

• Карниз и ендову для слива нужно монтировать до начала укладки панелей.
• После того, как лист ендовы уже смонтирован, можно прикрепить к ней панели саморезами для кровли (по 2 штука на каждую панель).
• После того, как уже уложены первая и последняя панели, можно переходить к установке фронтона. Но перед этим нужно подогнуть обрезанные края панелей.
• Выравнивание панелей производится на расстоянии 40 см от края кровли, это действие обеспечит аккуратный внешний вид.

• В случае необходимости, нижний край панели подгибается и прикрепляется к карнизу. Закрепление возле карниза и конька осуществляется с помощью саморезов (по 2 на каждый край). Для создания наибольшей надежности делаются специальные заклепки на замках как в начале, так и в конце фальца.
• Фронтон крепится саморезами.
• Конек также фиксируется саморезами, также по одному на фальц.
• Держатели для антенн, снегозадержатели, трапы крепятся всегда за сам фальц, очень аккуратно, чтобы не повредить само покрытие.
• Вентиляция и трубы должны быть расположены как можно ближе к к ноньку.

Самозащелкивающаяся фальцевая кровля. Кликфальц

Использование кликфальца не подразумевает применения специальных инструментов. Такой вид защелки очень прост и быстр. Картины фальцевой кровли представляют собой листы металла с защелками по краям. К достоинствам самозащелкивающейся кровли относятся:

• долгий срок эксплуатации и прочность;
• простота и отсутствие необходимости в инструменте;
• эстетичность и возможность воссоздания сложных конфигураций крыш;
• незаметное крепление без отверстий — дополнительная гарантия надежности и герметичности;
• легкость — значительно снижает нагрузку на стропила.

Установка комплектующих

Конек устанавливается после монтажа основной части кровли. Он должен находиться на гребне кровли и крепиться саморезами. Так, где стыкуются трубы и стены, необходимо монтировать примыкающие планки. Они обустраиваются ближе к стене, чтобы надежно закрыть все отверстия и не допустить протечки воды. Закрепляется все это с помощью герметика.

При монтаже желательно загибать металл полотен картин на дымоходную трубу. Вертикальные нижние замки загибаются на расстояние не менее 20 см. Боковые примыкания также не должны быть меньше 20 см. Весь лишний металл необходимо обрезать. Верхнее примыкание аналогично нижнему и боковому. После того, как все примыкания загнуты и обрезано все лишнее, можно закрепить и к трубе дюбелями.

Снегозадержатели для фальцевой кровли

Снегозадержатели необходимы на крыше из гладкого материала. Это необходимо не только для безопасности, но и для сохранности самого материала поверхности. Как правило, длина снегозадержателя составляет 3 метра. Особенной популярностью пользуются трубчатые конструкции и монтируются они параллельно друг другу. Трубчатые задержатели способны выдержать большие объемы снега. Кронштейны – это еще один вариант, но они идут перпендикулярно скату. Расстояние между такими задержателями зависит от величины крыши и размера ее ската. Кронштейны прикрепляются к обрешетке с помощью дюбелей через резиновую прокладку для уплотнения и картину. Все кронштейны не нужно монтировать к одному полотну. Если длина ската крыши более 10м, то снегозадержатели должны располагаться в два ряда.

монтаж, инструменты, ремонт, узлы, фото, устройство, видео, технология, своими руками, инструкция

Опубликовано:

22.08.2013

Что это такое?

Кровля, в которой соединение отдельных металлических элементов выполнено при помощи фальцев, и есть фальцевая самозащелкивающаяся кровля. Каждый из отдельных элементов покрытия (картина) производится из оцинкованной стали, которая может быть рулонной или листовой. Элементы кровли могут содержать полимерное покрытие, а могут быть без него. Кроме того, фальцевая кровля может быть изготовлена из таких цветных металлов, как медь и алюминий.

Фальцевые кровельные системы отличаются тем, что фальц всегда можно заменить.

Картиной называют элемент, кромки которого готовы к фальцевому соединению. Фальцем, в свою очередь, называют шов, образованный соединением металлических листов кровли.

Фальцы имеют свою классификацию по разным признакам. Фальц может быть:

•  лежачим;
•  стоячим;
•  одинарным;
•  двойным.

Те полосы стали, которые идут вдоль ската сбоку, имеют соединение в виде стоячих фальцев. Горизонтальные же листы кровли соединяются лежачими фальцами.

Фальцевая кровля стелется (закатывается) вручную или же при помощи специального инструмента – электромеханического закаточного устройства. Самозащелкивающийся фальц не требует наличия такого инструмента – достаточно просто приложить небольшое усилие.

Вернуться к оглавлению

Материалы для изготовления

Схема фальцевой кровли.

Основным материалом для изготовления фальцевой кровли является сталь. Сталь с обеих сторон покрывается цинком. Получается легкий и очень удобный в использовании материал. Такая оцинкованная сталь годится практически для любого вида крыши с любыми изъянами, так как сама по себе она достаточно гибкая.

Часто сталь покрывают защитным слоем полимера, например, полиэстером. Такой материал обладает еще и декоративными качествами. Такая сталь обладает большей устойчивостью к коррозийным процессам и высокой защищенностью от прямых солнечных лучей. Если сталь покрыта таким полимером, как пурал, то повышается ее устойчивость к частым перепадам температур и различным отрицательным природным факторам. При покрытии стали пластизолом кровля становится очень прочной.

Кровля, изготовленная из медного сплава, по праву считается и самой красивой, и самой надежной, а соответственно, и долговечной. Такие характеристики обусловлены природной устойчивостью меди к процессам окисления. Благодаря всем этим качествам, медная крыша способна прослужить до ста лет.

Пиком красоты медной кровли считается слегка зеленоватый оттенок, который она приобретает со временем. Благодаря тому что медь обладает отличной эластичностью, ее фальцуют на самых сложных крышах.

Очень просто осуществляется и ремонт медной крыши. Не обязательно менять целый лист – на поврежденный участок достаточно будет просто припаять кусок меди.

Вернуться к оглавлению

Некоторые нюансы при монтаже фальцевой кровли

Каждый тип кровли рассчитан на монтаж в определенных условиях. Фальцевая кровля рассчитана на крыши, уклон которых не превышает 10 градусов. Создать кровлю с самозащелкивающимся фальцем – это достаточно сложная работа. Нужно учесть очень много нюансов. Например, утепление крыши. Стоит помнить и про то, что кровля металлическая, а значит, при разности температур под ней будет скапливаться большое количество конденсата.

При утеплении крыши утеплительный материал должен отделяться от самой кровли вентиляционным зазором. Кроме того, к крыше должна прилегать диффузионная мембрана, которая препятствует образованию конденсата.

Фальцевая кровля стелется на обрешетку или на сплошной настил. Если используется обрешетка, то расстояние между ее планками не должно превышать 25 см. Большее расстояние может привести к прогибу отдельных элементов кровли, что, в свою очередь, вызовет течь.

Вернуться к оглавлению

Некоторые характеристики фальцевой кровли

При несильных ветряных потоках величина угла скатов должна составлять 35-45 градусов, при сильном ветре – 15-25 градусов.

Такая кровля, помимо всех вышеперечисленных, обладает следующими преимуществами:

• малый вес, что существенно снижает давление на стропильную систему;
• невозможность протечки, так как швы спрятаны;
• возможность выбрать металл, то есть сталь, алюминий, титан или медь;
• существует сразу несколько способов монтажа, включая и монтаж самозащелкивающихся фальцев;
• очень проста в обслуживании и ремонте;
• такая крыша не требует за собой дополнительного ухода, при этом срок службы исчисляется десятками лет;
• форма крыши не имеет никакого значения, так как фальцевая кровля очень гибкая.

Некоторые недостатки:

• любой металл на крыше – это аккумулятор, который накапливает статический ток, поэтому такая кровля требует наличие молниеотводов;
•  иногда процесс монтажа такой кровли непрост, поэтому требуются хоть какие-либо навыки;
• поскольку фальцевая кровля очень гладкая, то весной часто происходит лавинный сход снега;
• медная и цинк-титановая кровля красивая и прочная, но стоимость ее очень высокая.

Вернуться к оглавлению

Монтаж фальцевой кровли

Вернуться к оглавлению

Этап подготовки

Схема герметизации торцевых сторон профлистов с помощью бутилкаучуковой ленты.

В этап подготовки входит процесс закупки всего необходимого инструмента и материала. Для монтажа потребуются:

•  гвозди;
•  проволока;
•  болты;
•  кляммеры, которые желательно должны быть выполнены из того же материала, что и сама кровля;
•  киянка;
•  молоток;
•  ножницы по металлу;
•  рулетка;

Если укладка осуществляется не руками, то используются специальные агрегаты, упомянутые выше.

Непосредственная подготовка заключается в устройстве основания. Как уже было описано, фальцевая кровля может укладываться и на обрешетку, но лучше, чтобы основание было сплошным. Если кровля самозащелкивающаяся, то обрешетка выполняется не из брусьев или досок, а из металла.

Вернуться к оглавлению

Непосредственный монтаж

Итак, для начала необходимо подготовить картины. Эта работа производится на строительной площадке. Все заготовки вырезаются согласно нужным размерам. Далее производится разметка на соединения соседних картин. После этого картины собираются, соединяются между собой и крепятся к крыше посредством кляммеров.

Такая технология не предполагает технологических отверстий, поэтому является очень эффективной. в этом есть еще одно преимущество самозащелкивающейся фальцевой кровли.

На данный момент очень широкое распространение получили электромеханические инструменты, которые производят двойной фальц.

Вернуться к оглавлению

Станки для производства кровли

Современная технология производства фальцевой кровли основывается на применении прокатных станков. Основным преимуществом такого станка является его мобильность. Производство кровли может осуществляться не только на заводе, но и на самой строительной площадке.

Сейчас такой способ используется достаточно часто. В первую очередь это связано с теми удобствами, которые приобретаются вместе с таким производством. Например, станок доставить один раз на место проведения кровельных работ легче, чем постоянно поставлять туда партии фальцевой кровли. Кроме того, не нужно искать и организовывать специальное место для хранения длинных картин.

Стоит заметить, что большую эффективность такие станки будут иметь только тогда, когда необходимо за весьма ограниченное время покрыть большую площадь, так как они за короткое время способны создать большое количество элементов кровли с самозащелкивающимся фальцем. Если же сроки достаточно большие, то даже средняя бригада рабочих справится с нарезанием картин вручную.

Как установить металлическую крышу со стоячим фальцем — сделай сам

Правильно установленная металлическая крыша может защитить ваш дом на 50 или 60 лет. Хотя обучение установке металлической кровли со стоячим фальцем — это другой процесс, чем укладка черепицы. К кровельному настилу необходимо прикрепить запорные планки и прикрепить к ним панели крыши. С кровлей со стоячим фальцем ваши крепления не будут видны. Замковые планки позволяют панелям расширяться и контролировать изменения температуры, не нагружая крепления.

Подготовка к выполнению инструкций по установке металлической кровли со стоячим фальцем начинается так же, как и при любой замене кровли. Вам нужно оторвать старую черепицу и подложку, чтобы обнажить доски настила. Для вывоза мусора потребуется аренда мусорного контейнера. Отрыв — это время, чтобы заменить вышедшие из строя доски настила. Вам нужна прочная поверхность для приема металлических панелей.

Как установить металлическую крышу со стоячим фальцем, шаг за шагом

1. Начните с открытого настила крыши, на котором были заменены поврежденные доски.
2. Установите анкер троса страховочной привязи на коньке крыши.
3. Соедините страховочный трос с якорем и привязью.
4. Начиная с нижней части крыши, установите подложку для защиты от льда и воды.
5. Прибить края гвоздями.
6. Уложите следующий ряд подложки таким образом, чтобы его край перекрывал нижние части подложки не менее чем на 6 дюймов.
7. Установите новые капельницы с винтами через каждые 8–12 дюймов.
8. Перекрывающиеся края капельницы на 2 дюйма.
9. Следующий шаг при обучении монтажу металлической кровли со стоячим фальцем включает в себя крепление фронтона.
10. Используйте ножницы по металлу и ручную закаточную машину/фальцовщик для листового металла, чтобы вырезать и придать форму деталям отделки.
11. Прикрутите детали на место.
12. Привинтите планки замка по внешнему краю крыши и карнизу.
13. Пространственные фиксирующие планки в соответствии с рекомендациями производителя панелей крыши.
14. Отрежьте первую панель так, чтобы она перекрывала край капельницы не менее чем на 1 дюйм.
15. Отрежьте ребро от первой панели и зацепите его за планки замка по внешнему краю крыши.
16. Согните нижний плоский край панели так, чтобы он охватывал край капельницы.
17. Нанесите герметик на головки винтов, фиксирующих полоски замка, при креплении панелей.
18. Продолжайте закреплять панели на замковых планках.
19. В верхней части панелей по линии конька закройте зазоры Z-образными планками.
20. После того, как все Z-образные стержни установлены вдоль конька, отрежьте накладку конька, чтобы она соответствовала линии крыши.
21. Установите крышку конька.

См. указания производителя

На рынке представлено множество металлических кровельных материалов. В зависимости от конструкции системы панелей существуют вариации стиля замочной планки и того, как вы прикрепляете элементы отделки. Изучая, как установить фальцевую металлическую крышу, вы должны внимательно изучить инструкции. Рекомендации содержат конкретную информацию о том, как установить выбранную вами панельную систему.

Инструменты и материалы

• Страховочная привязь
• Рабочие перчатки
• Молоток
• Электродрель
• Ножницы для листового металла
• Ручная закаточная машина/фальцовщик для листового металла
• Рулетка
• Пистолет для герметика
• Меловая леска
• Универсальный нож
• Линейка

Получите профессиональную инспекцию крыши

Прежде чем инвестировать в новую металлическую крышу, вы должны знать, насколько прочна ваша крыша. Опытные кровельщики PJ Fitzpatrick могут быстро определить проблемные области и предложить профессиональные рекомендации для ваших следующих шагов. Мы ремонтируем и заменяем крыши в Средней Атлантике на протяжении десятилетий. Помимо установки крыш, мы можем решить вопросы вентиляции и утеплить чердак. Чтобы поговорить с профессионалом о вашей крыше, свяжитесь с нами сегодня.

Нужна помощь с этим проектом?

У нас есть обученные специалисты, которые могут помочь. Свяжитесь с нами сегодня.
1-877-246-4354

Получить оценку

Руководство архитектора по крышам со стоячим фальцем

Последнее издание «Architizer: The World’s Best Architecture» — потрясающей книги в твердом переплете, посвященной самой вдохновляющей современной архитектуре со всего мира. глобус — теперь доступен. Закажите копию сегодня .

Металлические крыши использовались на протяжении всей истории, чтобы выдержать испытание временем. От римлян, которые использовали медь в качестве кровельного покрытия для Пантеона, до крыш из легированного металла в европейской средневековой архитектуре, эти металлические конструкции характеризуются высокой прочностью, непроницаемостью и долговечностью. Современные фальцевые крыши, какими мы их знаем, были разработаны в 1960-х годах, и в качестве кровельного материала используется металл вместо асфальта, черепицы или шифера. Сегодня доступно множество вариантов, включая сталь с покрытием из алюминия, меди или алюминиево-цинкового сплава.

Термин «стоячий фальц» происходит от соединений между выступающими металлическими панелями. Швы проходят вертикально и создаются путем складывания и обжатия краев между панелями. Эти крыши требуют минимального обслуживания и обеспечивают исключительную устойчивость к сильному ветру и высокую огнестойкость. Мы изучаем системы, материалы и характеристики крыш со стоячим фальцем в качестве надежного выбора для кровли.

RHEINZINK угловой фальц

Системы

Фальцевые кровли доступны в нескольких различных типах, с различными методами фальцовки и различными металлами, используемыми при изготовлении кровельной системы.

Ненесущая панель:  Система ненесущих панелей состоит из двух секций. Один — это плоская панель, а другой — обрешетка или шов. Шовная часть защелкивается на зажимах, защищая и скрывая застежки. В системе обрешетки распорные зажимы устанавливаются и фиксируются на месте. Этот тип металлической кровли со стоячим фальцем должен быть установлен на твердом основании; его нельзя установить как автономную или приподнятую систему. Доступны конические или изогнутые панели.

Схема крыши со стоячим фальцем от Maerkang

Непрерывный фальц с геометрическим замыканием:  В конструкции металлической кровли со стоячим фальцем используется цельный фальц. Каждая панель предназначена для защелкивания поверх предыдущей панели, а затем закрепляется зажимами. Заглушки швов не требуются, и это снижает вероятность расползания шва. Системы с непрерывным швом можно крепить непосредственно к твердому основанию. Установка с принудительной блокировкой снижает трудозатраты в полевых условиях.

Механический фальц в полевых условиях:  Металлическая кровля со стоячим фальцем может быть механически фальцована в полевых условиях во время установки. Эта система обеспечивает различную высоту шва. Более высокие швы могут добавить структурной устойчивости кровельной системе. Панели устанавливаются с фиксированной или раздвижной клипсовой системой. Скользящие зажимы обеспечивают большую устойчивость к изменениям температуры, так как они скользят при расширении и сжатии. Механические швы, выполненные в полевых условиях, также позволяют создавать кривые с использованием радиуса.

Shadow House от Matt Gibson

Материалы

Металлические кровли со стоячим фальцем могут быть изготовлены из различных цветов и материалов. Более светлые цвета обеспечивают дополнительное преимущество, поскольку они более прохладные, поскольку они противостоят солнечному теплу. Оптимальными материалами для фальцевой металлической кровли являются те, которые обеспечивают прочность, коррозионную стойкость и долговечность. Металлические кровельные системы со стоячим фальцем доступны из различных металлов, включая алюминий, сплав с алюминиево-цинковым покрытием, сталь с покрытием и медь. Выбор материала зависит от климата, эстетики и бюджета; среди наиболее часто указываемых параметров следующие:

Алюминий : Алюминий обладает отличным соотношением прочности и веса, что означает, что алюминиевые фасадные системы могут быть менее громоздкими, чем системы для стальных панелей. Он естественно устойчив к ржавчине или вздутию, что делает его популярным выбором облицовки для проектов. Современные алюминиевые сплавы также могут выдерживать вес тяжелых стеклянных пролетов, тем самым максимально увеличивая способность здания использовать естественный солнечный свет. Металл и его сплавы легкие, прочные, устойчивые к коррозии и пригодные для вторичной переработки.

UCONN Social Science East Building Storrs

Медь: Другим распространенным вариантом облицовки стоячим фальцем является медь, которая очень долговечна по сравнению с другими материалами, а в конце срока службы здания также на 100 % подлежит вторичной переработке. Его слегка отражающий внешний вид со временем меняется из-за окисления, придавая металлу характерный зеленый цвет.

Сталь с покрытием/цинк: Хотя для крыш со стоячим фальцем могут использоваться различные типы покрытий, наиболее распространенным типом является оцинкованная сталь с тонким слоем цинка. Это помогает предотвратить ржавление подобно хрому в нержавеющей стали. Видимые кристаллиты в покрытии придают оцинкованной стали пятнистую эстетическую особенность, известную как «блестки».

Дополнение Шуркина от Casey Hughes Architects, Лос-Анджелес, Калифорния. Изображение предоставлено Casey Hughes Architects

Performance

Металлические кровельные системы со стоячим фальцем устанавливаются поверх изоляционного материала для повышения энергоэффективности. Эта изоляция также уменьшает шумовые проблемы, которые могут быть обнаружены в некоторых металлических системах. Металлические кровельные системы со стоячим фальцем обычно используются для скатов крыш 3:12 или больше. В этой кровельной системе не используются открытые крепежные элементы; приподнятые швы плотно смыкаются и предотвращают проникновение воды.

Варианты монтажа: Одна из лучших особенностей стоячего фальца — это возможность монтировать такие элементы, как солнечные панели, системы удержания снега, охладители болот или другие дополнения на крыше, без необходимости проделывать какие-либо отверстия в поверхность крыши.

Ребристые ролики от Sheffield Metals

Долговечность: Правильно установленная фальцевая металлическая кровля прослужит в 2-3 раза дольше, чем более легкая металлическая кровля с винтовым креплением. Мало того, что сам металл толще, 24 калибра по сравнению с более легкими металлами 29 сорта.датчик, краска также намного лучше. Большинству металлических кровель со стоячим фальцем окрашивают краской kynar, которая держится 35 лет.

Воздействие ветра: Системы облицовки зданий необходимы для того, чтобы выдерживать воздействие ветра и передавать его на основную конструкцию здания. Руководство, приведенное в главе 30 руководства ASCE 7-10: Минимальные расчетные нагрузки для зданий, можно использовать для определения воздействия естественного ветра, которое следует учитывать при проектировании облицовки.

Расширение и сжатие: Некоторые металлы сжимаются и расширяются при изменении температуры, влажности и давления, и если указан неправильный материал, это может привести к необратимому повреждению здания. Проконсультируйтесь с вашим производителем, чтобы определить, какой продукт со стоячим фальцем наиболее подходит для климата, в котором будет расположен ваш проект.

Огнестойкость : Металл со стоячим фальцем, как правило, очень устойчив к огню, но все же рекомендуется проконсультироваться с производителями по требованиям к огнестойкости крыш со стоячим фальцем. Также важно учитывать, как стоячий фальц соотносится с другими материалами внутри ограждающей конструкции, чтобы избежать непредвиденных последствий.

Moose Road от Mork-Ulnes Architects

Стоимость

Металлическая кровля со стоячим фальцем обычно стоит дороже, чем другие типы металлической кровли. Важно понимать жизненный цикл, когда стальная крыша с покрытием из алюминиево-цинкового сплава может легко прослужить до 100 лет. При рассмотрении стоимости стоячего фальца по сравнению с другими кровельными системами учитывайте последствия открытых винтов, обслуживания с течением времени и того, насколько хорошо крыша защищает от воды.

Открытые винты : Металлическая кровля, которая крепится винтами, требует в среднем 70 открытых винтов на квадратный метр кровли. В доме среднего размера это может составить около 2500-3000 шурупов или 3000 потенциальных утечек в будущем. Металлические кровли со стоячим фальцем не имеют этой проблемы, так как металл удерживается зажимами, которые находятся под металлическими панелями. Это означает, что винт скрыт и не должен иметь проблем с утечкой, а зажим крепится к крыше, а не к металлической кровельной панели со стоячим фальцем, которая позволяет металлической кровле ежедневно расширяться и сжиматься.

Clicklock Premium Фальцевая система

Водонепроницаемость: Фальцевая система представляет собой металлическую кровельную систему, которая сцепляется сама с собой и не пропускает воду. Металлические кровельные панели со стоячим фальцем плоские в поддоне и могут быть согнуты для создания кромки. Затем кромка надевается на планку, которая при прикреплении заклеивается бутиловой лентой. В результате кровельные детали остаются водонепроницаемыми в течение длительного времени.

Техническое обслуживание: Поскольку кровельные детали стоячих фальцев вокруг дымоходов, световых люков и ендов сцеплены друг с другом и не нуждаются в уплотнении, они требуют минимального обслуживания. Легкие металлические кровельные панели, которые нельзя подшить, обычно нуждаются в герметике вокруг важных участков, чтобы избежать утечек.

Практические примеры

При наличии различных систем и материалов следующие тематические исследования могут помочь получить дополнительную информацию о том, как архитекторы понимают кровли со стоячим фальцем и их технические характеристики. Следующие примеры, от отдельных проектов до коллекций и прецедентов, помогут проиллюстрировать, как фальцевые и металлические крыши могут применяться в современных архитектурных произведениях.

Художественный музей Колумбуса, Маргарет М. Уолтер Винг от DesignGroup, Колумбус, Огайо

Архитектор решил обшить это крыло Художественного музея Колумба площадью 50 000 квадратных футов предварительно патинированной медью, в некотором смысле используя освященный веками материал современным способом, который одновременно противостоит и дополняет бронзовые детали исторического здания. крыло, а также отсылка к естественным окисленным медным крышам и шпилям близлежащей церкви Первого собрания. Медная облицовка также встречается в интерьерах зданий. Стеновые панели представляют собой защитные экраны от дождя, спроектированные и изготовленные компанией Keith Panel Systems с использованием предварительно патинированных листов Zahner. Компания Zahner также изготовила фальцевую крышу по индивидуальному заказу.

Раздвигая границы: 7 смелых зданий, облицованных металлом

Металлическая облицовка кардинально меняет динамику здания. В самых необработанных формах он гибкий, прочный и экономичный. В гораздо более масштабных масштабах, и с тех пор, как Музей Гуггенхайма Фрэнка Гери в Бильбао катапультировался на мировую арену, мир архитектуры стал свидетелем неуклонного продвижения массивных металлических фасадов. Как визуально примечательные, так и прагматичные, качества и применимость материала неоспоримы. Эти семь проектов исследуют металлические фасады, обшивки и ограждающие конструкции зданий, которые особенно интересны.

Klammer Residence by architektur.terminal hackl und klammer, Австрия

В качестве облицовки архитекторы выбрали предварительно состаренные панели Pro Rheinzink с отделкой темный сланец, протравленный. Они монтируются методом углового стоячего фальца, где стыки выделяются для эстетического эффекта. Горизонтальные линии шва находятся на неравномерном расстоянии, что прерывает, но придает движение однородным в остальном поверхностям этих стен, и в то же время подхватывает горизонтальный мотив ленточных окон.
