Вопрос, как собрать электрощиток своими руками в частном доме, достаточно часто встречается на форумах, где решаются проблемы, связанные с электричеством. Молодые начинающие электрики стараются разобраться в процессах электроснабжения частных домов. К тому же эти знания помогут практически везде, ведь установка и сборка электрощитка своими руками требуется не только в доме. К примеру, монтаж этого прибора необходим сегодня в гараже, в офисе и так далее. Так что давайте разберемся в поставленном вопросе досконально.

Этапы установки электрического щита

Как и любой монтажный процесс, установка электрощита делится на несколько этапов, последовательность проведение которых гарантирует правильность работы всей электрической системы частного дома.

Этап №1 – выбор места установки

Какие рекомендации по этому разделу необходимо принять во внимание.

1. Устанавливать щиток надо ближе к выходу, то есть, к месту, куда входят вводные кабели. Обычно это прихожая или коридор.
2. Высота установки – 1,4-1,7 м от пола до нижнего края щита. В этом случае вся начинка окажется на уровне глаз, что удобно, когда собираем щит, и для монтажа, и для обслуживания.
3. Очень важно, чтобы доступ к электрощиту был свободным.

Устройство электрощитка

Итак, если место выбрано, можно переходить к его установке.

Этап №2 – установка

Как правильно установить электрический щит? В нем четыре монтажных отверстия. Если их даже нет (такие конструкции присутствуют на рынке), то придется просверлить. Обратите внимание, что щитки изготавливаются или из металла, или из пластика. Так что сверление не составит большого труда.

В первую очередь щит устанавливается на один крепеж, обычно верхний левый. Затем устройство надо выставить по горизонтали, используя строительный уровень. Далее щит крепится верхним правым углом, а уже затем двумя нижними.

Схема установки

Теперь к вопросу, какие крепежные изделия необходимо использовать для стен из разных материалов.

• Для деревянных стен подойдут саморезы длиною 40 мм.
• Для кирпичных и бетонных необходимо выбирать саморезы с пластмассовыми дюбелями. При этом диаметра самореза должен быть 6 мм, а длина 40 мм.
• К силикатным кирпичам щиток надо крепить при помощи саморезов через дюбели диаметром 8 мм, длиною 100 мм.
• На стены из пустотелого кирпича лучше использовать анкера длиною не меньше 80 мм.

Установка встраиваемого щитка производится точно так же. Просто необходимо место установки ниши определить еще в процессе строительства частного дома. И еще один момент – заводить кабель в щиток можно с любой удобной для вас стороны: снизу, сверху или сбоку. Если на устройстве вводного отверстия нет, то его можно просверлить своими руками, используя дрель и коронку соответствующего диаметра.

Внимание! Если электрощит будет устанавливаться в стене из гипсокартона, то, во-первых, необходимо позаботиться о сооружении ниши, во-вторых, по ее периметру придется установить металлический каркас для крепления электрощитка.

Этап №3 – сборка

Итак, переходим к основному вопросу нашей статьи – сборка электрощитов. Первое, что необходимо сделать, это установить и закрепить DIN-рейки, на которые будет крепиться вся начинка щита. А именно: счетчик учета и контроля потребления электроэнергии, автоматические выключатели, УЗО, шины нулевой фазы и заземления.

Обратите внимание на шины. Это специальные устройства в виде планок, изготовленных из меди, в которых сделаны отверстия. В последние вставляются провода, которые закрепляются винтами. Шины специально снабжены пластиковыми основами, которыми они сажаются на DIN-рейки. То есть, основа выполняет функции изоляции.

Первым устанавливается вводной автомат. Он должен располагаться в самом верху щитка с левой стороны. То есть, сборка щитов начинается именно с этого прибора. Кстати, для удобства его подключения рекомендуется вводные провода заводить сверху щитка над автоматом. Далее, устанавливаются и закрепляются остальные автоматы и другие приборы. Количество всех элементов должно в точности соответствовать расчетам и схеме, которые проводятся задолго до установки щита и разводки электрических проводов по дому.

Необходимо обратить внимание, какой вводной автомат устанавливается в электрощитке. Если это однополюсной, то через него проходит фазный контур. Если двухполюсной, то и фаза, и ноль. Нулевой контакт на автомате обозначен буквой «N». Если в дом заходит трехфазная разводка, то придется устанавливать четырехполюсной автомат. В последней          позиции придется использовать цветовую маркировку проводов каждой фазы, что облегчит и сам монтаж, и дальнейшее обслуживание щитка.

После вводного автомата производится подключение счетчика учета. Здесь также все будет зависеть от того, сколько фаз входит в дом. После счетчика разводка доводится до автоматов, которые подключены к контурам электрической разводки по помещениям в доме. Нулевой контур от электросчетчика ведется к шине, а уже от нее в дом. То же самое и с контуром заземления.

Внимание! Рекомендуется мощные бытовые приборы обвязать отдельными контурами. К ним относится стиральная и посудомоечная машина, бойлер и кондиционер. То есть, для каждого прибора необходимо установить свой собственный автомат и провести до места подключения в комнате отдельный участок кабеля с установкой розетки.

Когда производится сборка электрощита, где устанавливаются приборы устройства защитного отключения, то это, по сути, та же схема, только с дополнением в виде УЗО. Это может быть один прибор или несколько. Их всегда устанавливают только на розеточные группы после автоматов. Если вместо УЗО используются дифавтоматы, то схема точно такая же, как и первая, только вместо обычных автоматических выключателей монтируются дифференциальные, выполняющие функции и приборов отключения, и УЗО. Единственное, что необходимо учитывать, это тот факт, что через дифавтоматы проходит и фазный контур, и нулевой. Контур заземления же проводится в обычном порядке, то есть, мимо автоматов прямо к розеткам.

Проводя сборку электрических щитов, необходимо учитывать правила удобства обслуживания. Не стоит разбрасывать однотипные приборы по разным углам и сторонам, все должно монтироваться поэтажно – сверху вниз. К тому же такая монтажная схема позволит не захламлять щиток проводами и не запутаться в них. Ведь неправильное подключение может стать причиной короткого замыкания, от чего сгорит вся начинка щитка или бытовые приборы.

Заключение по теме

Итак, в этой статье нами был освещен вопрос, как собрать электрический щиток своими руками? Как показывает практика, ничего сложного в этом нет. Здесь важно правильно установить его, грамотно собрать начинку, соединив все элементы проводами. Но не менее важно будет рассчитать их по мощности и продумать схему соединения. Все остальное – чисто механическая работа.

Обучающие видео — Wiren Board

Условия покупки

Общие положения

1. Настоящие Правила продажи разработаны на основании Гражданского кодекса РФ, Закона РФ от 7 февраля 1992 г. № 2300-1 «О защите прав потребителей», постановления Правительства РФ от 27 сентября 2007 г. № 612 «Об утверждении правил продажи товаров дистанционным способом» и иных нормативно-правовых актов. Настоящие правила регулируют порядок розничной купли-продажи Товаров через Интернет-магазин, являясь публичной офертой, адресованной физическим и юридическим лицам («Покупателям»).

2. Покупатель принимает условия, изложенные в настоящих правилах путем оформления Заказа на сайте Интернет-магазина.

Заказ считается оформленным надлежащим образом в случае, если Покупателем предоставлена Продавцу следующая информация: Фамилия, Имя, Покупателя, телефон, адрес по которому следует доставить Товар, наименование Товара, количество.

2. 1. Покупатель предоставляет Продавцу право использования всех переданных в Заказе персональных данных с целью выполнения своих обязательств перед Покупателем, формирования и развития программы лояльности для Покупателей, информирования Покупателей о новостях Интернет-магазина. Под правом использования в настоящих правилах понимается право Продавца на: сбор, запись, систематизацию, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, обезличивание, блокирование, удаление, уничтожение данных с правом передачи таких данных третьим лицам без дополнительного уведомления Покупателя.

3. При продаже товаров дистанционным способом Продавец предлагает Покупателю услуги по доставке Товаров Службами доставки. При этом конкретная Служба доставки для каждого Заказа определяется Покупателем при оформлении заказа.

Доставка осуществляется в будние дни с 9:00 до 18:00. Сроки доставки зависят от выбранного региона и составляют от 1 до 14 рабочих дней (не считая дня заказа). Срок доставки может быть увеличен в случаях, предусмотренных правилами работы Службы доставки. Доставка осуществляется без демонстрации. Если Вы не согласны со сроками доставки, то Вы вправе отказаться от своего заказа в любое время до его получения.

Ознакомиться с тарифами на доставку по регионам можно на сайте курьерских служб: СДЭК, КСЭ, EMS.

В случае отказа Покупателя от Товара с Покупателя взимается стоимость доставки в соответствии с тарифом согласно пункту 21 Постановления Правительства Российской Федерации от 27.09.2007 № 612 «Об утверждении правил продажи товаров дистанционным способом».

При получении Товара от Службы доставки Покупатель обязан проверить внешний вид упаковки Товара (на отсутствие деформации, вскрытия). При получении Товара Покупатель ставит свою подпись в квитанции о доставке в графе: «Я подтверждаю, что отправление принято в закрытом виде, отсутствуют внешние повреждения упаковки, перевязи, печатей (пломб), вес отправления соответствует весу, определенному при его приеме».

В случае обнаружения каких-либо дефектов на упаковке Товара Покупатель обязан сделать об этом отметку в квитанции курьера в графе доставка. После получения Заказа и проставления подписи Покупателем в квитанции в графе доставка без указания претензии к внешнему виду упаковки Товара, претензии к внешним дефектам упаковки (ее вскрытию и возможной некомплектности Товара) не принимаются.

4. Оплата заказанных Товаров осуществляется:

• Банковским переводом по счету выставленному для Покупателя.
• Пластиковой картой по ссылке, сгенерированной для Покупателя.
• Оплата по QR-коду, сгенерированному для Покупателя (оплачивая заказ данным способом, вы соглашаетесь с условиями Договора публичной оферты).

5. Обработка заказов производится в рабочие дни с 10:00 до 18:00 по Московскому времени. В случае если Вы оформили заказ после 18:00 по Московскому времени, менеджеры свяжутся с Вами на следующий рабочий день после 10:00 часов утра.

6. Товар надлежащего качества, Вы можете вернуть согласно условиям возврата.

Для этого необходимо написать электронное письмо с заявлением на возврат/обмен на [email protected].

Обращаем внимание, что при отказе Покупателя от Товара, Продавец возвращает сумму, уплаченную Покупателем за Товар, за исключением расходов Продавца на доставку от Покупателя возвращенного Товара, не позднее, чем через 10 дней с даты предъявления соответствующего требования.

7. Гарантийный срок на Товар устанавливается в размере 24 месяцев с даты отгрузки.

8. Риск случайной гибели или случайного повреждения Товара переходит к Покупателю в момент передачи ему Товара и проставления Покупателем подписи в документах, подтверждающих доставку Заказа. Право собственности на Товар переходит к Покупателю в момент передачи Товара, при условии его полной оплаты.

9. К отношениям между Покупателем и Продавцом применяется законодательство Российской Федерации.

10. Продавец оставляет за собой право вносить изменения в настоящие Правила продажи, в связи с чем Покупатель обязуется регулярно отслеживать изменения в Правилах, размещенных на сайте Интернет-магазина. Уведомление об изменении настоящих Правил продажи Продавец обязан разместить не позднее, чем за 7 (семь) календарных дней до даты их вступления в силу.

11. Покупатель гарантирует, что все условия настоящих Правил продажи ему понятны, и он принимает их безусловно и в полном объёме.

12. Недействительность какого-либо положения настоящих Правил не влечет за собой недействительность остальных положений.

13. Все возникающее споры Стороны будут стараться решить путем переговоров, при недостижении соглашения спор будет передан на рассмотрение в арбитражный суд г. Москвы в соответствии с действующим законодательством РФ.

Как собрать распределительный щит своими руками: видео, схема, фото

Итак, вы осуществили монтаж электропроводки в квартире и последнее, что вам осталось, это собрать распределительный щит своими руками, установив все автоматы, УЗО и электросчетчик в нем. Многие электрики-новички боятся самостоятельно заниматься установкой электрощита и предпочитают вызывать для этого мастера, который все сделает за приличную цену. Чтобы читатели «my.electricianexp» знали, как правильно собрать коробку, тогда мы рассмотрим пошаговую инструкцию и предоставим наглядные видеоуроки.

• Важно знать
• Основной процесс
• Шаг 1. Создайте схему
• Шаг 2. Подготовка материалов и инструментов
• Шаг 3. Сборка электрического щита
• Полезные советы

Важно знать

Для начала Вам необходимо объяснить, какие бывают электрощиты для использования в домах и квартирах. Предоставленная информация поможет вам правильно. выбрать электрощит для квартиры или дома.

Так называемые «коробки», в которых установлена ​​вся защитная автоматика и электросчетчик, могут быть представлены в следующих разновидностях:

• Материал изготовления : пластик или металл. Первый вариант более практичен, т. к. легкий и эстетически привлекательный внешний вид щита. Что касается металла – он надежнее и долговечнее.
• Способ монтажа : потолочный и встроенный. Соответственно, для последних необходимо делать в стене специальную нишу, но при этом они не занимают свободного места в комнате. Монтаж встроенных распределительных щитов сложнее, но в то же время они чаще используются при монтаже скрытой электропроводки. Накладной вариант крепится к стене дюбелями, гвоздями или саморезами, что значительно облегчает монтажные работы.

Также следует рассказать о самых качественных производителях «ящиков». Так как козырек вы в любом случае будете покупать в магазине, то рекомендуем отдать предпочтение следующим фирмам: ABB (АББ), Legrand (Легранд), IEK (ИЭК), EKF, Schneider Electric (Шнейдер Электрик). Эти производители заняли устойчивое положение на рынке и стали эталоном качества для большинства профессиональных электриков.

Преимущество выбора продукции этой лидирующей четверки заключается в следующем:

• качественные материалы изготовления (если пластик, то термостойкий), если металл, то все сварные и клепаные соединения выполнены аккуратно;
• стоимость немного выше, чем у моделей среднего качества;
• В комплекте вспомогательные детали для сборки распределительного щита, которые придется покупать отдельно: нулевая шина и заземление, маркировочные наклейки, крепежные винты.

Отдельно хотелось бы вкратце рассказать о распределительных щитах SlimBox от EKF. Они изготовлены из прочного белого АБС-пластика. Среди достоинств выделим наличие встроенного пузырькового уровня для точной установки, шины N и PE в комплекте, а также специальную маркировку для подвода и аккуратной стыковки кабель-канала. Еще одной особенностью распределительных щитов SlimBox является возможность установки корпуса так, чтобы дверца открывалась вправо или влево, что положительно сказывается на удобстве обслуживания распределительного щита.

Ну и последнее, о чем хотелось бы рассказать перед тем, как дать инструкцию — из чего состоит вводно-распределительный щит в квартире (частном доме).

Основные комплектующие:

1. Сам ящик с дверцей.

DIN-рейка

2. (на нее монтируется вся автоматика).
3. Распределительные шины (PE и N) для подключения всех заземляющих и нулевых проводников.
4. Выключатели групповые с УЗО (или комбинированный вариант — дифференциальный автомат).
5. Электросчетчик.
6. Провода для соединения всех элементов схемы.

Здесь следует отметить, что соединительные жилы лучше подобрать заранее, рассчитать сечение по мощности и току, чтобы самостоятельно подобрать наиболее подходящий диаметр проводника. По поводу автоматики отдельная тема, впрочем, мы уже рассматривали, что лучше выбрать: дифавтомат или УЗО, информация будет вам полезна.

Если кратко и простыми словами, то соединение автоматов в щитке выполняется медным одножильным проводом с однопроволочной жилой (монолитным). При использовании проводов с многопроволочными (гибкими) жилами — та часть, которая зажимается в клеммниках автоматов, УЗО и прочего, должна быть обжата или залудена припоем и паяльником. Это необходимо для того, чтобы клеммник не сплющивал провода при затяжке и не ослаблял контакт со временем. Можно использовать провода типа ПВ-1, ПВ-3 или отдельные жилы, извлеченные ВВГ, ПВА и другими (этот вариант хуже). Сечение соединительных проводов из таблицы допустимых длительных токов (ПУЭ табл. 1.3.4., см. главу 1.3 ПУЭ)

Разобравшись с ознакомительной частью, переходим к инструкции, которая поможет собрать распределительный щит в доме своими руками.

Очень интересная видео инструкция по теме:

Как правильно собрать щит самостоятельно

Основной процесс

Сразу обращаю ваше внимание на то, что в статье дана инструкция по сборке распределительного щита 220В. Если вы хотите собрать трехфазный щит, прочтите отдельную инструкцию, на которую мы ссылались!

Шаг 1 — Создание схемы

Для начала необходимо создать схему подключения всех автоматов, счетчиков и распределительных шин, чтобы быстро и правильно собрать распределительный щит в квартире (или загородном доме). На этом этапе также необходимо выбрать наиболее подходящее место для установки каждого изделия на DIN-рейку. Чем компактнее и логичнее будут устроены автоматы, тем больше вы сэкономите соединительных проводов и сделаете ящик удобным для обслуживания.

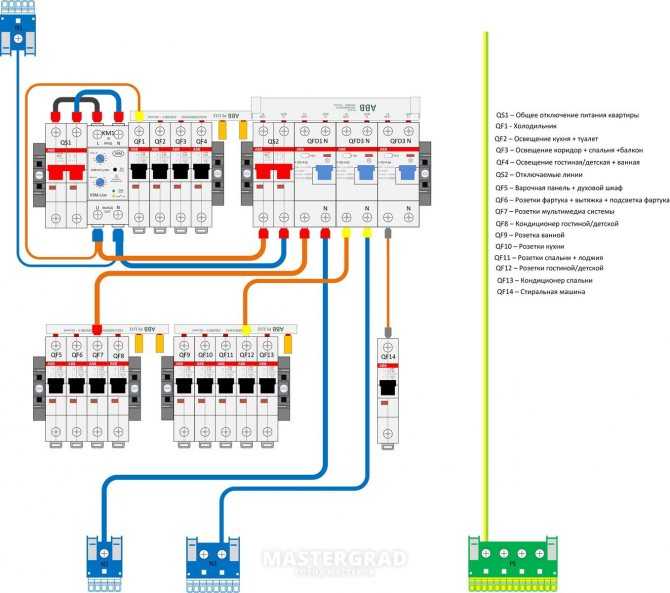

Вашему вниманию пример как должна выглядеть схема сборки распределительного щита в квартиру на 220В:

В Вашем варианте все может быть принципиально иначе, и это не будет свидетельствовать о том, что схема составлена ​​неправильно . В каждом отдельном случае можно собрать распределительный щит по-своему.

Шаг 2 — Подготовка материалов и инструментов

Среди инструментов вам обязательно понадобятся:

• мультиметр (для прозвонки проводки после соединения всех элементов).

Набор отверток

• (затяните винты на клеммах).

Инструмент для зачистки

• или, в крайнем случае, монтажный нож электрика.
• отвертка (прикрепить коробку к стене)

Что касается элементов схемы, то здесь все следует выбирать самостоятельно, в зависимости от общей нагрузки на проводку, напряжения в сети (1 или 3 фазы) и разветвленности создаваемой цепи. Рекомендуем ознакомиться со следующим блоком статей, тесно связанных с самостоятельной сборкой распределительного щита:

• Как распределить нагрузку по фазам
• Как разделить проводку на группы
• Как сделать электрическую схему перед ремонтом

Прочитав эти статьи, вы можете отправиться в магазин за подходящей автоматикой и материалами, после чего вам останется только собрать распределительный щит своими руками.

Шаг 3 — Сборка электрощита

Вот мы и подошли к самой важной части статьи. Теперь, когда вы уже знаете, из чего будет состоять «начинка» коробки и как подобрать каждый из продуктов, можно переходить к сборке.

Сразу следует отметить один очень важный нюанс — необходимо согласовать с представителями энергосбыта, которые будут устанавливать счетчик электроэнергии. Если вам разрешено установить его самостоятельно, вы можете составить соответствующий акт и идти приступать к работе.

Пошаговая инструкция по установке электрощита следующая:

1. Подвесьте корпус на стену (или установите в подготовленную нишу).
2. Вводные провода и те, которые идут из каждой комнаты/мощных приборов, вставьте в распределительный щит.
3. Зачистите жилы для хорошего соединения с клеммами.
4. С помощью саморезов внутри корпуса закрепите DIN-рейку, которая будет служить крепежом для сборки всей «начинки».
5. Закрепите все автоматические выключатели, УЗО и даже счетчик (если его крепление совпадает) на установленный кронштейн. Здесь все просто, в конструкцию щита входит специальная защелка, которая быстро и без усилий фиксирует изделие на рейке.
6. Установить заземление и шину заземления.
7. Отрежьте соединительные провода подходящей длины.
8. Соедините между собой все элементы согласно схеме. Не забывайте, что входная фаза и ноль для автоматических выключателей и УЗО должны обязательно мотаться на верхние клеммы. О том, как подключить автоматы в щитке, мы рассказали в отдельной статье.
9. Внимательно проверьте качество сборки распределительного щита, при необходимости подтяните винты на всех клеммах.
10. Пригласить представителя энергосбыта для проведения опломбировки счетчика.
11. Проверить правильность выполненной работы, включив вводную машину.

Если после того, как вы включили электричество, не появился характерный запах горелого, искрения не возникло и не произошло. Срабатывание УЗО, значит, все электромонтажные работы выполнены правильно.

Наглядный видео-урок всего основного процесса:

Правильная сборка

В завершение рекомендуем ознакомиться с несколькими простыми советами, которые помогут более правильно собрать распределительный щит в квартире и частном доме.

Полезные советы

Первое, что хотелось бы посоветовать, это на внутреннюю сторону крышки коробки приклеить схему с легендой (где она находится). Если произойдет ЧП и вас нет на месте, любой другой может быстро отключить электричество или наоборот включить выбитую машину.

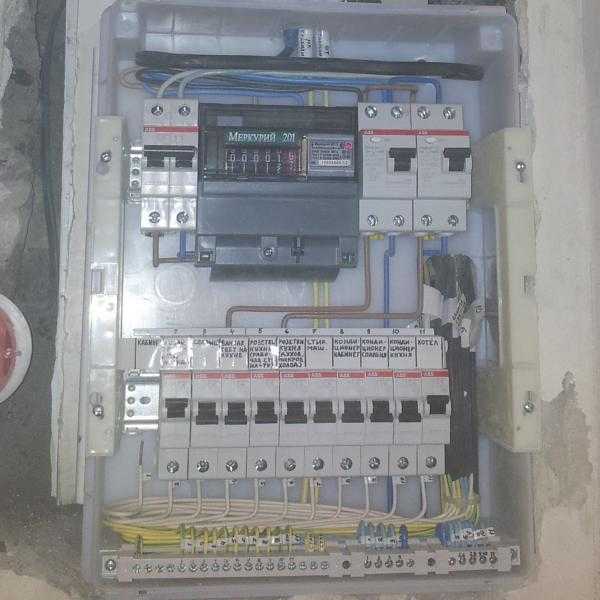

Также рекомендуем все группы проводов внутри щитка пометить бирками и дополнительно сгруппировать пластиковыми хомутами, как показано на фото. Это сделает обслуживание и ремонт более удобным, чтобы человек не ломал голову в поисках нужного контакта. О том, как можно сделать маркировку проводов при монтаже, мы рассказывали в отдельной статье.

Не стоит забывать о важной особенности подключения УЗО и автоматических выключателей – вводные проводники должны проходить сверху, что даже дублирует завод-изготовитель на лицевой панели изделия.

После того, как вы произвели первое после сборки включение, оставьте его открытым на пару часов, затем поднимитесь и проверьте температуру автоматики и проводов. Если где-то начала плавиться изоляция, сразу отключайте электричество и начинайте искать проблему, иначе в дальнейшем КЗ Вам не избежать.

Раз в полгода необходимо подкручивать винты на клеммах автоматики внутри коробки, особенно если вы используете алюминиевые провода.

Не покупайте компактный распределительный щит, который будет стоять рядом с местом. Во-первых, возможно, в будущем вы добавите в схему новые элементы. Во-вторых, теснота будет способствовать перегреву устройств и их быстрому выходу из строя.

Вот и все, что я хотел вам рассказать о том, как собрать распределительный щит своими руками. Надеемся, что информация была для вас полезной и интересной.

подбор, установка автоматов, УЗО, фото, видео

Электрощит в частном доме, на даче, в квартире выполняет двойную функцию: обеспечивает ввод и распределение электроэнергии и создает безопасные условия эксплуатации. Если есть желание разобраться в не очень простом вопросе, можно собрать электрощиток своими руками. Вводный автомат и счетчик должны быть установлены представителями энергоснабжающей организации, но дальше, после счетчика, можно самому собрать схему (хотя терять деньги они не любят). Правда, перед вводом дома в эксплуатацию их нужно будет пригласить, чтобы они присутствовали при пуске, все проверили и замерили контур заземления. Все это платные услуги, но стоят они гораздо меньше полной сборки щита. Если вы все сделаете правильно и по нормам, то самостоятельно получится еще лучше: ведь вы делаете это для себя.

Содержание статьи

• 1 Что должно быть в приборной панели
  • 1.1 Многогрупповая схема
• 2 Типы и размеры распределительных щитов
• 3 Установка и подключение элементов
• 4 Выбор машин в панель дома или квартиры
  • 4.1 Автоматические выключатели
  • 4.2 Типы и типы УЗО

Что должно быть в щитке

Как в квартире, так и в частном доме существует несколько вариантов компоновки УЗО щит. В основном это касается места установки вводного автомата и счетчика. В частном доме счетчик могут поставить на столб, а автомат на стену дома, почти под крышей. Иногда в доме устанавливают счетчик, но это если он построен пару десятков лет назад. В последнее время приборы учета в доме устанавливаются крайне редко, хотя решений и указаний на этот счет нет. Если счетчик находится в помещении, его можно установить в люк, то при выборе модели люка необходимо учитывать габариты счетчика.

О том, как подключить электричество от столба к дому, читайте здесь.

В некоторых многоквартирных домах счетчики расположены в ящиках на лестничных клетках. В этом случае шкаф нужен только для УЗО и автоматов. В других домах он в квартире. При апгрейде электросети шкаф придется покупать так, чтобы туда поместился и счетчик, или покупать отдельный ящик для счетчика с вводным автоматом.

Простая электрическая схема для небольшого дома или квартиры

Безопасность очень важна при составлении плана питания. В первую очередь для людей предусмотрено: с помощью УЗО – устройства защитного отключения (на фото под номером 3), которое устанавливается сразу после счетчика. Это устройство срабатывает, если ток утечки превышает пороговое значение (было замыкание на массу или кто-то сунул пальцы в розетку). Это устройство разрывает цепь, сводя к минимуму возможность поражения электрическим током. С УЗО фаза поступает на вводы автоматов, которые также срабатывают при превышении нагрузки или при КЗ в цепи, но каждый на своем участке.

Во-вторых, необходимо обеспечить нормальную работу бытовых приборов и электроприборов. Современные сложные технологии управляются микропроцессорами. Для нормальной работы им требуется стабильное питание. Понаблюдав какое-то время за напряжением в нашей сети, его нельзя назвать стабильным: оно колеблется от 150-160 В до 280 В. Такого разброса импортное оборудование не выдерживает. Поэтому хоть какие-то группы автоматов, питающих сложное оборудование, лучше включать через стабилизатор. .. Да, это дорогого стоит. Но при скачках напряжения в первую очередь «летают» платы управления. Их здесь не ремонтируют, а просто меняют. Стоимость такой замены составляет примерно половину стоимости устройства (более или менее зависит от типа устройства). Вряд ли дешевле. Собирая электрощит своими руками, или просто планируя его при планировании, помните об этом.

Пример схемы щита для малой схемы — на 6 автоматов

Стабилизатор устанавливается на одну или несколько групп и включается после УЗО и перед групповыми автоматами. не получится установить его в щит, но рядом с ним — пожалуйста.

Также в щитке установлены две шины: заземления и зануления. Все заземляющие провода от приборов и устройств подключаются к заземляющей шине. Провод приходит на «нулевую» шину от УЗО, и подается на соответствующие входы автоматов. Ноль обычно обозначается буквой N, при разводке принято использовать провод синего цвета. Для заземления — белый или желто-зеленый, фазу выводят красным или коричневым проводом.

Один из вариантов сборного щитка малого

При самостоятельной сборке электрощита потребуется приобрести сам шкаф, а также рейки (называемые DIN-рейками или DIN-рейками), на которые устанавливаются станки, УЗО и переключатели прилагаются. При установке реек проверьте уровень их горизонтальности: проблем с креплением станков не возникнет.

Один из вариантов DIN-рейки в корпусе приборной панели

Все автоматы должны быть соединены между собой. Это можно сделать с помощью проводников – последовательно соединив их вводы, либо с помощью готовой соединительной гребенки. Гребенка надежнее, хоть и стоит дороже, но если учесть время, которое вы потратите на подключение всех машин, вряд ли несколько десятков рублей имеют такое принципиальное значение.

Соединительная гребенка для автоматических выключателей в электрощите: ускорит процесс самостоятельной сборки

Многогрупповая схема

Схемы электроснабжения не всегда просты: группы потребителей разбиты на этажи, хозпостройки, освещение гаража , подвал, двор и придомовая территория отображаются отдельно. При большом количестве потребителей кроме общего УЗО после счетчика ставят такие же приборы, только меньшей мощности — на каждую группу. Отдельно с обязательной установкой средств индивидуальной защиты выводится электроснабжение ванной комнаты: это одно из самых опасных помещений в доме и квартире.

Очень желательно поставить защитные устройства на каждый из вводов, которые идут к мощным бытовым приборам (более 2,5кВт, и даже фен может иметь такую ​​мощность). Вместе со стабилизатором они создадут нормальные условия для работы электроники.

Тоже не самая сложная схема, но с более высокой степенью защиты — больше УЗО

В общем, при проектировании точной схемы придется искать компромисс: сделать систему безопасной и не тратить слишком много денег. Лучше брать оборудование у проверенных фирм, но стоит оно прилично. Но электрические сети — это не та область, где можно экономить.

как подключить электрическую плиту читайте здесь, а про подключение электрического водонагревателя (накопительного или проточного) читайте в этой статье.

Типы и размеры распределительных щитов

Речь пойдет о шкафах/коробках для установки автоматов и другой электроначинки, об их разновидностях. По типу установки электрощиты бывают для наружной установки и для внутренней установки. Наружная коробка крепится к стене дюбелями. Если стены горючие, под них укладывают непроводящий теплоизоляционный материал. В смонтированном состоянии внешний распределительный щит выступает над поверхностью стены примерно на 12-18 см. Это необходимо учитывать при выборе места для его установки: для удобства обслуживания щит монтируют так, чтобы все его части находились примерно на уровне глаз. Это удобно для работы, но может грозить травмами (острые углы), если место для шкафа выбрано неудачно. Оптимальный вариант — за дверью или ближе к углу: чтобы не было возможности удариться головой.

Шкаф распределительный наружный

Щит скрытого монтажа подразумевает наличие ниши: он устанавливается и замуровывается. Дверца находится вровень с поверхностью стены, может быть – выступает на несколько миллиметров – в зависимости от установки и конструкции конкретного шкафа.

Корпуса есть металлические, окрашенные порошковой краской, а есть пластиковые. Двери — сплошные или с прозрачными пластиковыми вставками. Размеры разные — вытянутые кверху, широкие, квадратные. В принципе, подходящий вариант можно найти для любой ниши и состояния. Совет один: по возможности выбирайте шкаф большего размера: в нем легче работать, это особенно важно, если вы собираете электрощит своими руками для первый раз.

Комплектация и устройство навесного распределительного щита

При выборе шкафа часто оперируют таким понятием, как количество посадочных мест. Это означает, сколько однополюсных автоматических выключателей (толщиной 12 мм) можно установить в данном корпусе. У вас есть схема, на ней показаны все устройства. Считайте их с учетом того, что двухполюсные имеют двойную ширину, добавляют около 20% к развитию сети (вдруг купите какой-нибудь другой аппарат, но подключать будет некуда, или при монтаже решить сделать два из одной группы и др.). И на такое количество «посадочных мест» ищите подходящую по геометрии заслонку.

Установка и соединение элементов

Все современные автоматы и УЗО имеют унифицированное крепление на стандартную монтажную рейку (DIN-рейку). С обратной стороны у них есть пластиковый упор, который защелкивается на планке. Поместите устройство на рейку, зацепив ее за выемку на задней стенке, надавите пальцем на нижнюю часть. После нажатия пункт установлен. Осталось его подключить. Делают по схеме. Соответствующие провода вставляют в клеммы и отверткой стягивают контакт, затягивая винт. Сильно затягивать не надо — можно продеть провод.

Работают при отключении питания, все переключатели переведены в положение «выключено». Попробуйте не браться за провода двумя руками … Соединив несколько элементов, включить питание (вводной автомат), затем по очереди включить установленные элементы, проверив их на предмет короткого замыкания (КЗ).

Подключение вводного автоматического выключателя и УЗО

Фаза с ввода подается на вводной автомат, с его выхода — на соответствующий ввод УЗО (поставить перемычку с медным проводом выбранного сечения). В некоторых схемах нулевой провод от воды подается непосредственно на соответствующий вход УЗО, а с его выхода на шину. Фазный провод с выхода защитного устройства подключается к соединительному коллектору автоматов.

В современных схемах вводной автомат двухполюсный : он должен одновременно отключать оба провода (фазу и ноль) для полного обесточивания сети в случае неисправности: это безопаснее и это последние требования по электробезопасности. Тогда схема включения УЗО выглядит как на фото ниже.

При использовании двухполюсного вводного автоматического выключателя

В любой цепи провод защитного заземления соединяется с собственной шиной, куда подключаются аналогичные проводники от электроприборов. Заземление является признаком безопасной сети, и это жизненно важно. Буквально.

Информацию о том, как правильно подключить УЗО, смотрите в видеоинструкции.

При самостоятельной сборке щита учтите, что вводной автомат и счетчик будут опломбированы энергоснабжающей организацией. Если счетчик имеет специальный винт, на который крепится пломба, то вводная машина таких приспособлений не имеет. Если нет возможности его запломбировать, вам либо откажут в пуске, либо весь щит будет полностью опломбирован. Поэтому внутрь общего щита помещают коробку на одно или два места (в зависимости от размеров и типа машины), к которой прикрепляют вводную машину. Эта коробка запечатывается при приемке.

Отдельные автоматы устанавливаются на рельсы точно так же, как УЗО: прижимаются к рельсу до щелчка. В зависимости от типа машины (один или два полюса — провода) к ним присоединяются соответствующие провода. Какие бывают автоматы, и чем отличаются аппараты для однофазной и трехфазной сети, смотрите в видео, выбор номинала автоматического выключателя описан здесь.

После установки необходимого количества устройств на монтажную рейку производится подключение их входов. Как было сказано ранее, это можно сделать с помощью проволочных перемычек или специальной соединительной гребенки. Посмотрите на фото, как выглядит соединение проводов.

Машины одной группы соединяются перемычками: фаза приходит общая

Существует два способа изготовления перемычек:

• Отрежьте проводники необходимой длины, оголите их края и загните дугой. Вставьте два проводника в одну клемму, затем затяните.
• Возьмите провод достаточной длины, зачистите 1-1,5 см изоляции через 4-5 см. Возьмите круглогубцы и согните оголенные жилы так, чтобы получились соединенные между собой дуги. Вставьте эти оголенные участки в соответствующие пазы и затяните.

К выходу автоматов подключается фазный провод, который идет в нагрузку: к бытовой технике, к розеткам, выключателям и т. д. Собственно, сборка щитка завершена.

Выбор автомата в панель дома или квартиры

В электрощите используются три типа устройств:

• Автомат. Отключает и включает питание в ручном режиме, а также срабатывает (разрывает цепь) в случае короткого замыкания в цепи.
• УЗО (устройство защитного отключения). Он контролирует ток утечки, возникающий при пробое изоляции или захвате проводов. При возникновении одной из этих ситуаций цепочка разрывается.
• Диф. машина (дифференциальный автомат). Это устройство, объединяющее в одном корпусе два: контролирует наличие короткого замыкания и ток утечки.

Дифференциальные автоматы обычно ставят вместо связки — УЗО + автомат. Это экономит место на панели — на один модуль требуется меньше места. Иногда это важно: например, нужно включить другую ЛЭП, а места для установки нет, и свободной машины нет.

Диф автомат устанавливается вместо связки автомата и УЗО

Вообще часто устанавливаются два аппарата. Во-первых, это дешевле (диф.автоматы дороже), а во-вторых, при срабатывании одного из защитных устройств точно знаешь, что произошло и что нужно искать: КЗ (если автомат был выключен) или утечка и возможная перегрузка по току (сработало УЗО). При срабатывании дифавтомата вы этого не найдете. Разве что поставить специальную модель, в которой есть галочка, показывающая, какая неисправность сработала у устройства.

Автоматические выключатели

Автоматические выключатели выбираемые по току , что необходимо для потребителей данной группы. Вычисляется просто. Сложите максимальные мощности всех подключенных одновременно устройств в группе, разделите на напряжение сети – 220 В, получите требуемую мощность тока. Вы берете номинал устройства чуть больше, иначе при включении всех нагрузок он будет выключаться из-за перегрузки.

Например, сложив мощность всех устройств в группе, получим общее значение 6,5 кВт (6500 Вт). Делим на 220 В, получаем 6500 Вт/220 В=29. 54 А.

Какие цифры на корпусе означают что

Номинальные значения машин по току могут быть следующими: (в А) 6, 10, 16, 20, 25, 32, 40, 50, 63. ближайший больший к заданному значению 32 А. Ищем такой.

Типы и типы УЗО

УЗО имеют два типа действия: электронное и электронно-механическое … Разница в цене на устройство с одинаковыми параметрами большая — электронно-механические дороже. Но приобретать их нужно для приборной панели в дом или квартиру. Причина только одна: они надежнее, так как работают вне зависимости от наличия питания, а для работы электронных требуется питание.

Например, ситуация такая: вы ремонтируете проводку, например, розетку и отключили для этого сеть — вы отключили вводной автомат. В процессе где-то повредилась изоляция. Если установлено электромеханическое УЗО, оно будет работать даже при отсутствии электропитания. Вы поймете, что сделали что-то не так, и будете искать причину. Электроника без питания неработоспособна и при включении в сеть с поврежденной изоляцией могут возникнуть проблемы.

Далее УЗО различают по роду тока, на изменение которого они реагируют:

• Тип переменного тока — переменный синусоидальный ток;
• тип А — переменный ток + пульсирующий постоянный ток;
• тип B — переменный ток + пульсирующий постоянный + выпрямленный ток.

Получается, что тип В дает наиболее полную защиту , но эти устройства очень дорогие. Для дома или квартиры щиток вполне достаточно, типа А , но не АС, которые в основном продаются, так как они дешевле.

Помимо УЗО типа , выбирается по току. Причём по двум параметрам: номинал и утечка … Номинал — это тот, который может пройти через контакты и не разрушить (переплавить) их. Номинальный ток УЗО принимают на одну ступень выше номинального тока автомата, установленного в паре с ним. Если автомат нужен на 25 А, то берите УЗО на 40 А.

С током утечки все еще проще: в электрощитах для квартиры и дома ставится всего два номинала — 10 мА и 30 мА. 10 мА ставят на линию с одним прибором, например, газовым котлом, стиральной машиной и т.п., а также в помещениях, где требуется высокая степень защиты: в детской или ванной комнате. Соответственно УЗО на 30 миллиампер устанавливается в линии, включающие несколько потребителей (приборов) — на розетки на кухне, в комнатах. На линии освещения такая защита устанавливается редко: в ней нет необходимости, разве что на улице или в гараже.

Какие цифры на корпусе что означают

УЗО тоже имеют разную задержку срабатывания. Они бывают двух типов:

• S — селективные — срабатывают через определенное время после появления тока утечки (достаточно длительный промежуток времени). Их обычно ставят у входа. Тогда в случае возникновения аварийной ситуации в первую очередь отключается устройство на поврежденной линии. Если ток утечки останется, то сработает «старшее» селективное УЗО — обычно то, что на вводе.
• Дж — тоже срабатывает с задержкой (защита от случайных токов), но с гораздо меньшей. Этот тип УЗО размещается группами.

Диф-автоматы относятся к тем же типам , что и УЗО и подбираются аналогично. Только при определении мощности по току вы сразу учитываете нагрузку и определяете номинал.

Несколько пояснений по установке встроенного шкафа под торпедо смотрите процедуру подключения в видео от практикующего специалиста и специалиста широкого профиля.

Одна важная деталь, которая важна для безопасности. На УЗО или дифференциальном автомате есть кнопка «тест». При ее нажатии искусственно создается ток утечки и устройство должно сработать – выключатель переходит в положение «выключено» и линия обесточивается. Так проверяется работоспособность. Делать это нужно не реже одного раза в месяц: чтобы быть уверенным в надежности защиты.
