Станок для снятия изоляции с кабеля своими руками


















































































































Главная » Разное » Станок для снятия изоляции с кабеля своими руками

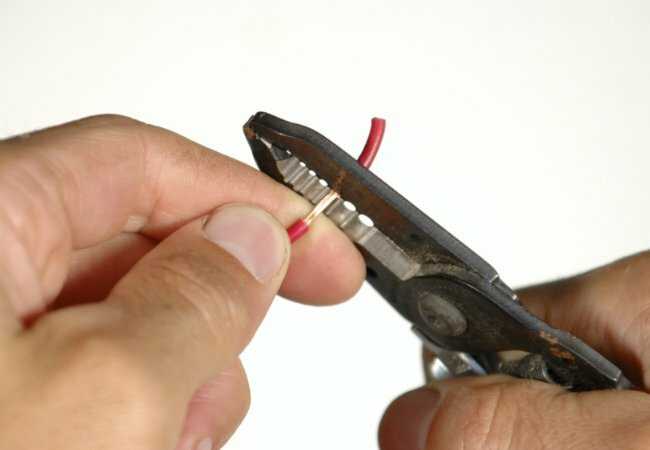

Инструмент для снятия изоляции с проводов

Кто снимал изоляцию с проводов знает, какое это муторное дело. Да, есть провода, у которых можно надрезать изоляцию, потянуть за нее или жилу, и изоляция снимается сама. Но у большинства проводов ее нужно срезать по всей длине. Мастер-самодельщик придумал и сделал инструмент, который «распускает» изоляцию по всей длине провода.

Инструменты и материалы:
-Металлический лист;
-Шпильки резьбовые;
-Гайки и шайбы;
-Опора с подшипником;
-Ручка;
-УШМ;
-Тиски;
-Дрель;
-Труборез;
-Конические шестеренки;

Шаг первый: металлические пластины
Мастер вырезает две квадратные металлические пластины. Размер стороны квадрата равен длине опоры подшипника + 1-2 см с каждой стороны.


На краях пластин мастер размечает и сверлит отверстия, для крепления опор. По центру одной из пластин (верхней) сверлит отверстие для крепления резца.

Устанавливает в отверстия нижней пластины шпильки с накрученными гайками.

Шаг второй: протяжка
Для протяжки мастер взял две конические шестерни. Устанавливает их на резьбу и фиксирует гайками.

Устанавливает конструкцию в опоры. Опоры устанавливает на шпильки и фиксирует гайками.

Шаг третий: резец
Теперь нужно сделать резец. Для его крепления мастер берет шпильку с резьбой. В торце шпильки делает разрез.

Из старого трубореза снимает резец.

В шпильке сверлит отверстие. Устанавливает резец. Резец должен крутится на валу-болте.

Прикручивает шпильку с резцом в центральное отверстие верхней пластины.

На шпильки накручивает гайки. Устанавливает верхнюю пластину. Фиксирует ее гайками.

Лишнюю часть шпильки отрезает.

Шаг четвертый: ручка
Для приведения в действия устройства нужно установить ручку. Мастер вырезает металлическую пластину. Сверлит в ней, на концах отверстия. В одно отверстие закрепляет ручку, второе отверстие для вала протяжки.


Устройство готово и мастер тестирует его. Закрепляет в тисках. Регулирует зазор между резцом и шестеренками. Это расстояние регулируется в зависимости от диаметра провода.

Проверяет работу устройства на проводе с мягкой изоляцией.

Теперь тестирует устройство на жесткой изоляции.

Результатами испытания мастер доволен, устройство отлично справляется со своей работой.

Весь процесс по изготовлению данного устройства можно посмотреть на видео.
