Электрические столбы до сих пор очень широко используются коммунальными службами и предприятиями, ведь пока что они являются незаменимым решением для установки электрических сетей. На данный момент существуют разные материалы для производства столбов, разные способы установки, а также преимущества и недостатки используемых технологий.

Виды столбов

1. Металлические. Этот тип столбов сейчас используется только на высоковольтных линиях. Главным его преимуществом является возможность выдержать вес проводов и изоляторов, который будет неспособен удерживать бетон или дерево. Главным недостатком металлических конструкций является их подверженность коррозии, которая затрудняет обслуживание. Кроме того, из-за постоянного окисления грунт вокруг столбов загрязняется.

2. Деревянные. Данный тип конструкции используется очень часто. Главным его преимуществом является невысокая цена и маленький вес, благодаря которому устанавливать конструкцию можно без спецтехники и большого количества людей.

3. Железобетонные. Конструкции их железобетона считаются наиболее надежными и безопасными, ведь они выдерживают довольно большой вес, и при этом не поддаются коррозии. Кроме того, железобетонные столбы часто устанавливают в местах с повышенной влажностью, где дерево быстро сгнило бы, а металл поржавел. Купить стойки можно на любом заводе ЖБИ или у посредников, но цены в последнем случае будут немного выше.

Установка металлических столбов

Для установки столбов из металла обычно требуется спецтехника. С помощью бура в земле выкапывается небольшая, но глубокая яма, потом при помощи ковша со специальным захватом поднимается сама опора, и переворачивается в вертикальное положение на весу. Далее данную опору необходимо разместить в вырытой для нее яме. Делается это при помощи водителя спецтехники и человека, который четко руководит его действиями. По окончании установки яму закапывают и утрамбовывают.

Установка деревянных столбов

Чтобы установить деревянный столб необходимо изначально пробурить отверстие глубиной не менее 2 метров и диаметром, который будет шире столба на 25-30 см. При помощи спецтехники, или же усилий нескольких человек необходимо установить столб в строго вертикальном положении, удерживать его в нем и по ходу действия закапывать, чтобы не было отклонений в сторону.

Установка железобетонных столбов

Для установки столбов из железобетона необходимо обязательно использовать спецтехнику для каждого из этапов монтажа. Сначала отверстие для установки должен сделать бур, далее столб необходимо поднять при помощи крана соответствующей высоты и установить его в вырытое отверстие. Утрамбовать основание.

С. РОМАНОВ

Тут можете оценить работу автора:

Подключение электричества от столба: виды и преимущества

Вопрос: «Как лучше подключить электричество от столба?» ставит в тупик многих владельцев частных домов и дачных участков. Для многих есть единственный способ присоединения к электросети: подведение проводов от столба ЛЭП к распределительному щитку на доме по воздуху. Но есть и еще один метод подключения: прокладка кабеля под землей. У него также есть свои преимущества, которые необходимо изучить.

Специалисты компании «РСК» в Калининграде рекомендуют внимательно подойти к выбору способа подключения от столба к дому или участку. Свяжитесь с нами и мы расскажем, как поступить конкретно в вашем случае.

Воздушное подключение к линии электропередач

Чтобы подключить электричество от столба к дому или участку по воздуху, необходимо соблюсти несколько условий:

• высота ввода кабеля — не менее 2 м 75 см. На этой отметке устанавливается распределительная коробка с устройствами защитного отключения (УЗО) и подключается провод от столба. Если нет возможности смонтировать щиток на этой высоте, применяется специальная стойка, в обиходе — «гусак». Уже от трубостойки кабель подводится к распредкоробке. Существуют нормативы по установке гусака. Данную операцию лучше поручить профессиональным электрикам.
• расстояние до столба линии электропередач от дома или участка не должно быть больше 10 м. В противном случае правилами предписывается установка опоры (столба), к которой протягивается кабель от ЛЭП и далее — к дому.
• использовать медный кабель. Также применяются алюминиевые провода сечением от 16 мм.

Требуется выполнить требования к монтажу и пожарной безопасности: выбрать опорный кабель или СИП, изоляцию, убрать провод в специальный металлический кожух в местах контакта с деревянными конструкциями.

Преимущества подключения электроэнергии от столба по воздуху

Почему нужно вводить электричество воздушным методом? Кроме того, что этот метод наиболее привычный и распространенный, он имеет объективные преимущества:

• высокая скорость подключения;
• низкие трудозатраты;
• доступная стоимость.

Обычно этих параметров хватает, чтобы склонить чашу весов в пользу воздушного подключения.  Для полноты картины следует помнить о главном недостатке метода — открытости, в том числе, для погодных явлений: снега, наледи, ветра. Обрывы кабеля — частая проблема, с которой жители Калининграда и области обращаются в нашу компанию. Именно поэтому стоит обратить внимание на подземную укладку кабеля.

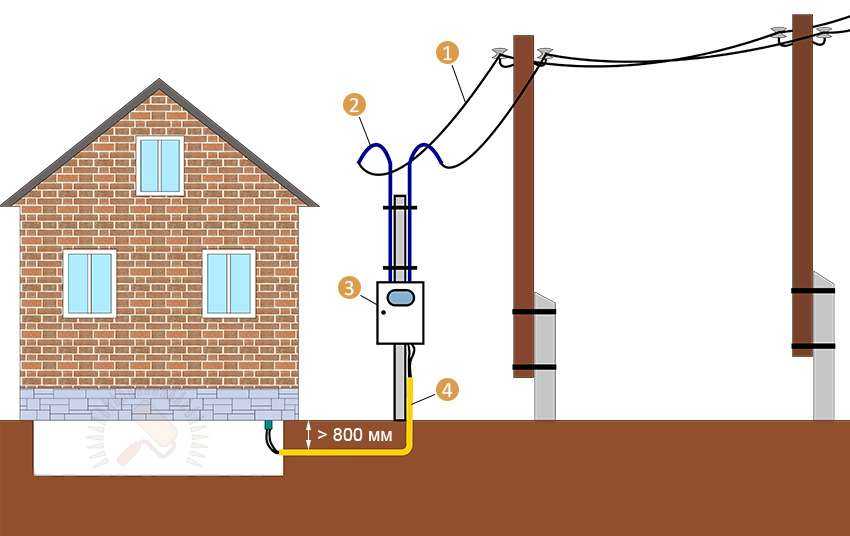

Плюсы и минусы подземного подключения электричества

К несомненным достоинствам метода относятся:

• защищенность подключения: провод не оборвут ветер или лед, не повредят горе-водители. Кабель пролегает в траншее под земле, единственное, что может ему угрожать — это неплановые земляные работы;
• удобство укладки: специальная двухслойная труба служит одновременно для защиты и в качестве трассы, в которой проходит кабель;
• безопасность: провода не проходят над домом или двором, они надежно укрыты под землей;
• эстетичность: кабель не написает над головой, не мешает обзору.

Не лишен метод и недостатков: это и дороговизна, и большой фронт работ — копка траншеи, укладка кабеля, защитные мероприятия. Важно подобрать качественные материалы для изоляции кабеля под землей. Это позволит защитить подключение от влаги, грызунов и других внешних факторов.

Задаться вопросом о типе подвода электрики от столба стоит уже при разработке проекта подключения электричества. Обратитесь к нашим специалистам за консультацией на любом этапе работ!

Законно ли самостоятельно выполнять электромонтажные работы?

Многие ремонтники домов, которые занимаются ремонтом дома своими руками, не боятся браться за молоток и пилу, но могут отказаться, когда дело доходит до ремонта электрики. Электромонтажные работы своими руками, по праву, могут быть сложным проектом, и совсем не стыдно вызвать квалифицированного электрика даже для самого маленького проекта, такого как установка выключателя света или замена розетки. Тем не менее, если у вас есть хоть какое-то желание, работа с электричеством — это один из домашних проектов, который поддается логике и науке.

Законны ли электромонтажные работы своими руками?

Законность выполнения электромонтажных работ своими руками варьируется от штата к штату и от одного муниципалитета к другому. Всегда звоните в местный отдел разрешений, чтобы получить ответ, который касается вас.

Один из сценариев, встречающийся во многих сообществах, заключается в том, что вы можете на законных основаниях выполнять свои собственные электромонтажные работы, если вы можете подтвердить, что являетесь владельцем-постояльцем, и что эта работа выполняется в ваших интересах, а не в коммерческих целях.

Если этот регулирующий орган разрешает вам, владельцу-жильцу, выполнять работу, вам может потребоваться получить временную лицензию на выполнение этой работы. В некоторых случаях вам может потребоваться пройти тест, чтобы получить эту временную лицензию.

Это , а не , то же самое, что и обширный тест, который проходят лица, желающие стать сертифицированными электриками или мастерами-электриками. Вместо этого, как правило, это модифицированный, уменьшенный тест, предназначенный для того, чтобы домовладелец знал некоторые основы правил электротехники, прежде чем приступать к электромонтажным работам.

Типичным языком, который можно найти в сводах законов многих штатов, является следующий, который прямо позволяет владельцу-жильцу выполнять свою работу:

Ничто… не должно истолковываться как требующее от лица получения лицензии или сертифицированного электрика для выполнения электромонтажных работ в его или ее доме… кроме случаев, когда электромонтажные работы связаны со строительством нового здания, предназначенного для сдачи в аренду, продажи. , или в аренду.

Например, штат Вашингтон RCW 19.28.261.

Предупреждение

Несмотря на то, что выполнение электромонтажных работ своими руками часто является законным и может быть безопасным, при аккуратном выполнении одной из основных проблем является обеспечение того, чтобы электромонтажные работы, выполненные своими руками, соответствовали нормам. Любители могут выполнять совершенно функциональные электрические проекты, которые могут не соответствовать нормам и, таким образом, могут вызвать проблемы, если и когда придет время осмотреть дом для его продажи.

Почему вы можете захотеть сделать это самостоятельно

Электриков может не хватать

Легко найти людей, которые заменят окна или установят сайдинг. Они практически падают с неба. Но может быть трудно найти электрика, когда он вам нужен. Наряду с сантехниками, хорошего электрика, особенно того, у кого есть время, чтобы взяться за подрядную работу для ремонтника своими руками, может быть трудно найти.

Электрики дорогие

Если вы хотите сэкономить деньги на реконструкции, в первую очередь стоит начать с высококвалифицированных специалистов, таких как электрики. И наоборот, одни из лучших денег, когда-либо потраченных домовладельцем, были связаны с наймом электрика.

Электрические работы чистые

По сравнению с установкой или сносом гипсокартона — или любым другим видом ремонтных работ — электромонтажные работы чисты. По большей части вы работаете в чистой среде, если только вы не находитесь в подвальном помещении или на чердаке. По сравнению с большинством работ, выполняемых своими руками, электромонтажные работы упорядочены и аккуратны.

Тем не менее, большая часть периферийной работы не так чиста: взлом гипсокартона для доступа к кабелям; попадание в грязные потолочные полости; ползание по подвалам и подвальным помещениям и т. д.

Электромонтажные работы логичны

В работе с электрикой нет ничего сложного. Все это основано на проверенных и верных правилах и методах, и все очень логично. У вас есть книги и таблицы, которые помогут вам в этом, и если что-то не работает, есть вполне реальная причина, по которой это не работает. Вы не можете и не должны импровизировать при работе с электричеством. Там нет клейкой ленты, склеивания конструкций, настройки или подтасовки электрических работ. Итак, если вы соблюдаете правила, электромонтажные работы могут подойти вашему стилю.

Электромонтажные работы безопасны

Безопасны ли электромонтажные работы? При соблюдении надлежащих мер предосторожности электромонтажные работы не представляют опасности. Однако самодовольство в сочетании с электричеством опасно.

Учтите, что с цепями можно безопасно работать, пока отключен автоматический выключатель. Когда эта цепь разорвана, электричество не может поступать к светильнику, настенному обогревателю или розетке, над которыми вы работаете.

Когда следует обращаться к специалистам

Даже если вам нравится заниматься ремонтом дома самостоятельно, бывают случаи, когда вы захотите нанять профессионалов. Ведь профессионалы делают эту работу каждый день. Работа, которая требует от вас крутой кривой обучения, для них вторая натура.

Например, многих самодельщиков отталкивает идея прощупать электрический щиток и установить новые цепи. Контакт с наконечниками внутри сервисной панели — очень серьезное дело, но работа с сервисной панелью — это только один аспект электромонтажных работ. Тяжелая работа по запуску новых цепей может быть безопасно выполнена своими руками. Если они того пожелают, они могут нанять электрика для этой последней работы по подключению к сервисной панели.

Полевое руководство по Североамериканскому столбу электросетей

Мы живем под эгидой сложной и увлекательной сети инфраструктуры, которая позволяет использовать все аспекты современных технологий. Но как часто мы действительно смотрим на это? Я был заинтригован столбами электропередач в течение многих лет, и я нашел кое-что, чем хотел бы поделиться. Имейте в виду, что это всего лишь мои наблюдения с земли в моем районе; Я уверен, что специалисты коммунальных служб будут располагать более полной информацией, а региональные практики, несомненно, приведут к очень разным схемам размещения оборудования. Но вот немногое из того, что я почерпнул за годы, проведенные в качестве фаната пилона.

Управление пространством

Пространства на типичном шарнирном столбе. Источник: Комиссия по коммунальным услугам Флориды, номер

. Очень немногие опоры используются только для одной коммунальной службы. Столбы, на которых размещены несколько услуг, таких как электричество, телефон и кабель, называются объединенными столбами и подпадают под действие строгих правил безопасности, которые пространственно разделяют коммуникации. Вообще, самое опасное на опоре находится вверху. В этом есть смысл — уберите страшилки как можно дальше от людей. Это известно как место поставки , и здесь вы найдете как первичные линии, которые распределяют высокое напряжение, так и вторичные цепи, которые были понижены распределительными трансформаторами. Если к столбу прикреплены уличные фонари или светофоры, они будут жить здесь.

Ближайшее к земле пространство зарезервировано для низковольтных коммуникаций и называется помещением связи . Телефон обычно самый нижний на столбе, прямо над ним кабельное телевидение. Телефонные линии, как правило, представляют собой толстые кабели и обычно имеют распределительные коробки с одной или обеих сторон столба. Кабельные линии, как правило, тоньше, обычно серебристого или светлого цвета, и имеют отличительные D-образные расширительные петли рядом с каждым полюсом. У них часто есть встроенное оборудование, такое как усилители; их легко заметить по очевидным радиаторам на корпусах. Стоит отметить, что иногда кабельные линии находятся в нижней части коммуникационного пространства, а не телефонные, по крайней мере, в моем районе.

В некоторых городах до сих пор есть выделенные провода для пожарной и полицейской сигнализации, такие как пожарные будки и будки полицейского патруля. Раньше у предприятий были выделенные линии для охранной сигнализации, которые шли прямо к местному участку, но те времена прошли, и их место на общих столбах в значительной степени было восстановлено. Вы также можете найти оптоволоконные кабели в коммуникационном пространстве, если ваши местные провайдеры используют оптоволокно в качестве магистрали или если вам посчастливилось жить там, где оптоволокно напрямую соединяется с клиентами.

Между помещением снабжения и помещением связи находится нейтральное помещение или пространство зоны безопасности . Это зона, предназначенная для работников телекоммуникационных и кабельных компаний, где они могут безопасно выполнять техническое обслуживание и подключаться к своим услугам. В США на полюсе минимум 40″ — это немного, так что связистам там все равно нужно быть осторожными.

На каждом полюсе есть еще одна очень важная цепь — цепь заземления. Цепь заземления, подключенная к нейтрали питания и простирающаяся от нижней части отсека питания до стержня, вбитого в землю рядом со полюсом, обеспечивает потенциально спасительный путь к земле для любого блуждающего тока.

Высокое напряжение

Наверху, в зоне снабжения, все становится интереснее. Именно здесь находится первичная и вторичная проводка, а также все защитное и распределительное оборудование. В верхней части типичного столба часто можно увидеть одну или несколько траверс , которые представляют собой прочные деревянные балки, прикрученные к столбу болтами и растянутые по диагонали. Они действуют как расширители, чтобы разделить провода первичных цепей. Электроэнергия распределяется от подстанций от 7 200 до 34 500 вольт. Вы можете получить общее представление о том, насколько велико напряжение, посмотрев на используемые изоляторы — чем длиннее изолятор, тем выше напряжение.

Вырез предохранителя на мачте

Траверса может иметь от двух до четырех проводов, в зависимости от того, сколько фаз распределяется. Энергокомпании вырабатывают электроэнергию по трем фазам, разнесенным на 120°, что дает им множество вариантов подключения вторичного и распределительного оборудования. Трехфазное распределение требует четырех проводов, по одному на каждую фазу и нейтраль. Если вы видите три провода на траверсе и один провод на опоре в отсеке питания, вы поймете, что перед вами трехфазная цепь. Столбы в некоторых сельских районах, таких как моя, не имеют траверс и имеют только один проводник на изоляторе в самом верху столба вместе с нейтралью. В этом случае распределяется одна фаза.

Место снабжения также является местом, где энергетические компании размещают свое защитное снаряжение. Для защиты от коротких замыканий между распределительными линиями и вторичным оборудованием, например, трансформаторами, часто устанавливают предохранители. Вырезы легко заметить — это широкие изоляторы со светлой трубкой, проходящей между контактами. В трубке находится взрыватель с зарядом взрывчатого вещества, который быстро и резко открывает вырез. Свисающий корпус предохранителя можно снять и заменить на горячий стержень, хотя иногда при повторном включении выключателя все еще возникает неисправность линии:

Реклоузер. Источник – G&W Electric

Некоторые схемы имеют реклоузеров вместо выключателей. Реклоузеры в основном представляют собой автоматические выключатели, которые немного похожи на небольшие трансформаторы. Они используются в цепях, в которых происходит много неприятных отключений из-за листвы или активности животных, они размыкаются при обнаружении неисправности и повторно замыкаются после временной задержки, при условии, что короткое замыкание устранено. Они попытаются восстановить связь несколько раз, прежде чем сдадутся.

Монтажник заменяет поврежденный молнией трансформатор.

Вторичное оборудование в пространстве снабжения состоит из трансформаторов . Трансформаторы, обычно имеющие форму большой серой бочки, понижают первичное напряжение до вторичного напряжения, подходящего для конечных потребителей. Бытовые потребители в Северной Америке обычно получают питание 240/120 В с двумя цепями на 120 В относительно нейтрали. Услуги передаются от трансформатора к жилым домам (один трансформатор обычно обслуживает несколько клиентов) часто в виде 9Тройной кабель 0013 с двумя изолированными жилами, намотанными на оголенную центральную жилу. Неизолированный провод служит как нейтральным проводником, так и физически поддерживает два проводника на 120 вольт. Коммерческие клиенты часто получают выгоду от трехфазного обслуживания, и в этом случае вы можете увидеть три трансформатора, установленных на столбе, по одному на каждую фазу.

Власть людей

Есть еще одна очень важная часть энергосистемы, которую иногда можно увидеть на столбе, — линейные рабочие. Пока я пишу это, снаружи бушует странная зимняя буря. Вчера было 10 морозов со снегом, а сейчас 50 градусов с проливным дождем и ветром. Это погода, созданная специально для разрушения инфраструктуры, и я знаю, что велика вероятность того, что где-нибудь упадет ветка дерева и порвет провода. Когда это происходит, линейные рабочие должны выйти и исправить это. Если вы хотите почувствовать, что нужно для работы линейным рабочим, посмотрите серию видеороликов Юго-восточного учебного центра обходчиков. Это сложная работа как физически, так и морально, и тот факт, что эти мужчины и женщины будут убирать беспорядок, созданный этой бурей сегодня вечером, успокаивает.

И давайте не будем забывать еще о парнях из-за кулис – управляющих трассами. У нас возле дома был вырез, который регулярно сдувал и выбивал нас из сети. Я пожаловался коммунальной компании, и, к моему полному удивлению, мне позвонил очень приятный джентльмен, который был очень расстроен тем, что одна из его цепей вызывала проблемы.
