Своими руками ремонт газового котла: Особенности ремонта настенных газовых двухконтурных котлов своими руками

admin

Содержание

обслуживание отопительных газовых котлов, примеры на фото и видео

Содержание:

1. Устройство газовых котлов

2. Самостоятельный ремонт газовых котлов

Газовые котлы являются широко распространенным отопительным оборудованием, что вовсе не удивительно – стоят они недорого, да и цена топлива невысока. Из соображений безопасности, обслуживание и ремонт газовых котлов должен производиться исключительно специалистами. Но в отдаленных населенных пунктах приезда мастеров можно ожидать длительное время. Разумеется, что зимой дом выстынет уже за день, поэтому недельное ожидание специалистов не может радовать. В таких случаях данная статья поможет сделать ремонт газового котла своими руками.


В случае необходимости можно осуществить ремонт газового котла своими руками, если дело не касается газовой трубы и автоматики.

Устройство газовых котлов


Газовое отопительное оборудование является сложной системой. Контроль над работой осуществляется комплексом устройств, об особенностях которых нужно знать перед тем, как приступать к ремонту. Как выглядят газовые котлы, можно посмотреть на фото.

Главные элементы системы безопасности:

  1. Датчики тяги (рассчитаны на температуру 75 градусов). С помощью данного устройства удается следить за состоянием дымохода. Если отвод дыма происходит нормально, то температура воздуха повышается и датчик срабатывает. В дополнение к датчику тяги приобретается сигнализатор загазованности.

  2. Маностат используется для защиты турбированных газовых приборов от недостаточного отведения продуктов сгорания, что происходит при засорении теплообменника или дымохода.

  3. Электрод контроля пламени выключает отопительный котел, если обнаруживается отсутствие огня.

  4. Предельный термостат применяется для контроля над температурой теплоносителя в системе отопления. Датчик перегрева при закипании воды отключает котел.

  5. Подрывной клапан необходим для контроля давления. Если оно превышает допустимый показатель, происходит порционный выброс излишка теплоносителя.


Если неправильно или вовсе не работают газовые котлы отопления ремонт можно производить только в том случае, когда поломка не относится к автоматике безопасности.

Самостоятельный ремонт газовых котлов


Прежде чем начать ремонт газового котла своими руками, необходимо выявить причину поломки. Выходить из строя могут разные элементы отопительного оборудования. Чаще всего причинами поломок являются: нарушение требований эксплуатации, низкое качество деталей, удары.

Энергозависимые котлы часто выходят из строя из-за сброса настроек. Поэтому ремонт теплоагрегата нужно начинать с проверки настроек и наличия разомкнутых контактов. Выполняя поиск неисправностей, прибор включают на полную мощность в режиме «Зима». Ремонт отопительных газовых котлов начинается именно с этого шага.

Устранение неисправностей:

  1. Если насос не работает, то может потребоваться: либо замена кабеля, либо самого устройства (прочитайте также: «Устройство газового котла отопления и принцип работы»).

  2. В случае, если газ не поступает к горелке, то нужно убедиться в том, что газопровод не засорен, газовый кран открыт, и все в порядке с подачей напряжения. Если же все нормально, но проблема остается, то, скорее всего, придется сменить электронную плату.

  3. В сильный мороз могут отключаться параллельные котлы из-за возникновения на дымоходе наледи. В результате намерзания льда и проблем с выходом газа прибор автоматически отключается, и включить его снова невозможно. В данном случае необходимо удалить с дымовой решетки лед.


Ремонт газового отопления своими силами возможен далеко не всегда, и лишь в том случае, если неисправности простые и заметные. Со сложными поломками смогут справиться лишь специалисты. Также не следует забывать о том, что газовые котлы являются опасным оборудованием, поэтому обращаться с ними нужно осторожно, и ни в коем случае не пытаться самостоятельно отремонтировать газовую трубу и элементы безопасности.

Видео о ремонте газового котла своими руками:

причины поломок, обзор неисправностей, способы устранения, как часто делать техобслуживание

Любая компания-производитель отопительного оборудования на газу старается максимально ограничивать доступ потребителей к конструкции аппарата. Таким способом снижается количество возможных аварий. Профессиональный ремонт газового котла требует опыта. Сервисная служба неохотно делится информацией – это их основной вид дохода. Поэтому сведений о причинах неисправностей не так уж много.

Тем не менее, ремонтировать газовые котлы реально собственными силами, но при условии, что есть понимание возникшей проблемы и опыт работы своими руками.

Краткие сведения об устройстве системы

Содержание статьи

  • 1 Краткие сведения об устройстве системы
  • 2 Что нужно знать о работе газового котла для успешного ремонта
  • 3 Причины поломок
    • 3.1 Низкое качество воды
    • 3.2 Качество электроснабжения
    • 3.3 Неправильная установка оборудования
    • 3.4 Несоблюдение условий эксплуатации
    • 3.5 Низкое качество газового топлива
  • 4 Нюансы диагностики
  • 5 Возможные неисправности и способы ремонта
    • 5.1 Запах газа
    • 5.2 Не работает вентилятор
    • 5.3 Высокие температуры
    • 5.4 Неисправность датчика
    • 5.5 Сбой настроек
    • 5.6 Забит дымоход
  • 6 Профилактические рекомендации

Газовые котлы делятся на одноконтурные и двухконтурные по способу подготовки горячей воды. Первый тип используется для нагрева теплоносителя, циркулирующего в контуре отопления. Второй тип сложнее по устройству – кроме поддержания отопительной системы, аппарат нагревает воду для кухни и ванной комнаты. Поэтому, если освоить ремонт двухконтурных газовых котлов, то устранение неполадок в одноконтурной системе отопления не станет проблемой.

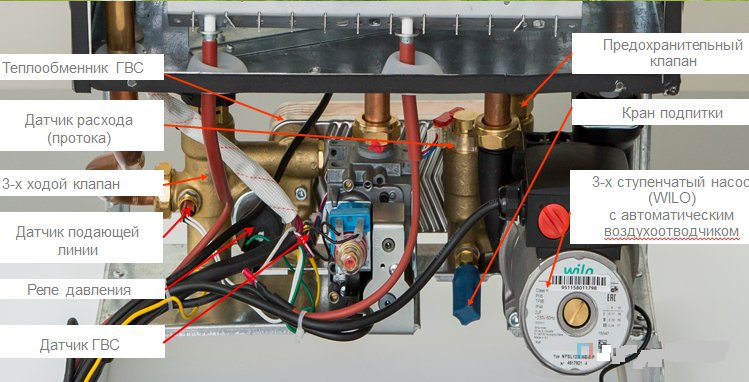

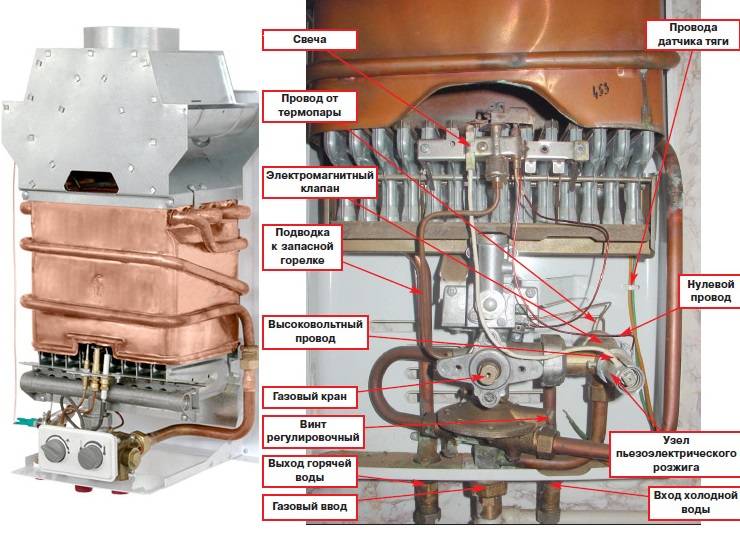

Газовый котел отопления состоит из следующих узлов:

  1. Корпус с трубой для вывода продуктов сгорания газа. Внутри него стоит рама или металлическая панель, к которым крепятся основные узлы газового котла.
  2. Топочная камера. В ней стоит газовая горелка и теплообменник, в котором нагревается вода-теплоноситель.
  3. Циркуляционный насос, прокачивающий теплоноситель через теплообменник в топке.
  4. Система управления подачей газа и воды с набором датчиков и трехходовым клапаном.
  5. Электронная плата управления и блок розжига пламени с термопарой.

На двухконтурных газовых котлах дополнительно стоит второй теплообменник для подготовки горячей воды. Он может быть битермическим и нагревать проточную воду за счет энергии теплоносителя, как, например, в моделях Аристон.

В некоторых котлах для подогрева воды используется дополнительный теплообменник, встроенный в топку и греющий воду во встроенном бойлере. Например, в оборудовании марки Бакси.

Настенные котлы отличаются по конструкции топки – она может быть открытого, по-другому, атмосферного типа, или закрытого. В первом случае воздух попадает в камеру сгорания благодаря тяге в трубе дымохода. Во втором – воздушный поток подается с помощью дымососа или электровентилятора.

Что нужно знать о работе газового котла для успешного ремонта

Подавляющее большинство современных отопительных аппаратов, использующих газ, изготавливаются с закрытой камерой и забором воздуха с улицы. В таком случае корпус газового котла размещается на стене, расстояние от пола должно быть не менее 70 см. Такая компоновка упрощает управление и обслуживание. Продукты горения выводятся через дымоход в стене. Ремонт настенных газовых котлов выполняется в более комфортных условиях.

Старые напольные котлы прежде устанавливались на полу под оконным проемом. Такие системы работали по схеме самотока, без насоса и дополнительного теплообменника горячей воды. Могли функционировать даже в условиях отсутствия электроэнергии. Горелка работала в постоянном режиме, вода нагревалась до 90-95 ℃. Газовое топливо сжигалось с невысоким КПД. Ремонт был не самым приятным делом – из-за воздушных пробок теплообменник мог забиться сажей и прогореть.

Современные настенные газовые котлы работают преимущественно в импульсном режиме. Такая схема позволяет точно дозировать количество газа, не перегревать теплообменник. Кроме того, наличие насоса позволяет «снимать» с теплообменника больше энергии. Но присутствие электрических клапанов, вентиляторов и электронных плат управления усложняет ремонт.

Газовые котлы последнего поколения оборудованы кнопочным, но чаще сенсорным управлением. Температура воды, давление, а самое главное – код ошибки, в случае наличия проблем, высвечивается на жидкокристаллическом экранчике.

Например, в котлах Вайлант для того, чтобы получить информацию, необходимо на панели управления нажать две кнопки – «i» и «+». Одновременно нажимаем на обе, на экране появляется «d.0» со списком возможных проблем. Перемещаемся по списку, выбираем подходящий по описанию вариант и жмем «i», после высвечивается информация по возникшей проблеме.

Информацию по Аристону можно взять из таблицы.

Модели, выпущенные более 15 лет назад, имели тумблерное управление и один-два стрелочных индикатора, показывающих температуру и давление воды в системе. Ремонт старых котлов несколько упрощался, так как отсутствовал электронный блок индикации.

С другой стороны, если потребуется ремонт такого котла, как Протерм «Рысь», то независимо от уровня поломки, делать это должен только сертифицированный специалист. Конденсационные модели сложно настраиваются и еще сложнее ремонтируются.

Причины поломок

Если газовый котел проработал без замечаний и мелкого ремонта (например, заменили ручку или фиксатор платы) хотя бы один год, то в целом изделие можно считать качественным. Подделки и восстановленные аппараты обычно начинают «сыпаться» в течение полугода.

Поэтому, если котел оригинальный, купленный у официального дилера, прошел предстартовую подготовку, регулировку, причиной поломки и последующего ремонта могут два обстоятельства.

А именно:

  • проблемы с качеством воды, газа или электроснабжения;
  • скрытые дефекты и огрехи, допущенные при установке газового котла.

Сервисные мастера склонны добавлять к списку еще одну причину – неправильная эксплуатация газового оборудования, в том числе неправомерное вмешательство в работу агрегатов котла.

Если газовый котел находится на гарантии, то любая попытка «поработать» с котельной автоматикой будет обнаружена сервисным мастером при первом же обслуживании или ремонте.

Низкое качество воды

Проблем может быть две. Первая – высокое содержание солей магния и кальция, из-за чего на внутренних стенках теплообменника и датчика давления откладывается известковый налет.

В условиях жесткой воды обычно мастера рекомендуют, чтобы избежать дорогостоящего ремонта, придерживаться двух правил:

  • эксплуатировать газовый котел на треть мощности – горячая вода во вторичном теплообменнике не должна нагреваться выше 60 ℃. При этой температуре скорость отложения извести уменьшается на порядок;
  • периодически отдавать теплообменник на промывку в сервисный центр.

Если теплообменник прогорел или потек, то ремонт сводится к замене детали или пайке свища. Запаять своими силами можно вторичный теплообменник – ремонт первичного должен выполнять только мастер, с опрессовкой под давлением.

Вторая – вода может содержать большое количество мельчайших абразивных частиц, которые не улавливаются фильтром-грязевиком. Обычно это окись железа, которая «съедает» пластиковую крыльчатку циркуляционного насоса. Чтобы избежать ремонта, приходится устанавливать на ввод в газовый котел качественный магнитный фильтр.

Качество электроснабжения

Газовые котлы с электронным управлением слишком чувствительны к скачкам напряжения в электрической сети. Как следствие, выходит из строя плата розжига и электронный блок управления режимами работы.

На старых газовых котлах возрастом 10-15 лет плату и блок можно ремонтировать своими руками, на новых моделях с цифровым управлением ремонт выполняется заменой неработающих элементов.

Неправильная установка оборудования

Одной из причин поломки газового котла могут быть нарушения, допущенные при монтаже. Например, для настенной модели с выводом дымохода через стену по инструкции дымовая труба должна устанавливаться с отрицательным углом в 5о к горизонтальной оси.

Если условия установки нарушены, то внутри сэндвич-дымохода будет скапливаться конденсат, который должен был бы стекать по трубе на улицу. В результате неправильного монтажа влага просачивается внутрь камеры сгорания. Через год эксплуатации потребуется ремонт теплообменника и газовой горелки котла.

Еще одно нарушение связано с отсутствием заземления. Как следствие, потребуется ремонт или замена сенсорного блока управления.

Несоблюдение условий эксплуатации

Часто причиной ремонта становятся неполадки, связанные с безграмотной эксплуатацией котельного оборудования.

Наиболее распространенные случаи:

  1. Подключение газового котла в розетку без сетевого фильтра. В этом случае холодильник, стиральная машина, электрический жаровой шкаф при включении создают заброс тока и напряжения в сети. В результате потребуется ремонт блока управления.
  2. Установка и подключение газового котла через бесперебойник. Не все источники бесперебойного питания могут использоваться для защиты современных двухконтурных котлов. В этой ситуации выходит из строя циркуляционный насос. Возможно, потребуется ремонт двигателя вентилятора.

Все современные газовые котлы комплектуются встроенными схемами стабилизации входного напряжения. Котельная автоматика может без проблем работать в диапазоне 180-250 В. Установка ручного или релейного стабилизатора напряжения ничего не дает. Если момент переключения реле совпадет с включением холодильника, то сгорит транзистор или стабилизатор на блоке газового котла. Ремонт несложный, но есть вероятность выгорания блока управления.

Для двухконтурного котла самым опасным нарушением считается отбор горячей воды на минимальном расходе. Конструктивно газовая горелка способна работать на минимальной, до 500-700 Вт, тепловой мощности. Если кран открыт на расход воды не более 100 мл/с, то в теплообменнике устанавливается режим, близкий к кипению. Ремонт перегретых теплообменных аппаратов обычно заканчивается заменой на новый теплообменник.

Низкое качество газового топлива

Еще одной причиной ремонта может стать использование грязного газа. Стандартное газовое топливо, транспортируемое централизованно по трубам, состоит из метана, небольшого количества азота и двуокиси углерода. Но если газ очищен плохо, в его составе появляется этилен и пропилен. При сгорании эти добавки образуют на металлической поверхности вязкий, маслянистый налет. В результате забиваются фильтры, форсунки, клапаны.

Для ремонта потребуется промыть газовую аппаратуру смесью спирта и ацетона, заменить фильтры, смазать штоки клапана.

Загрязненный газ также становится причиной остановки газового счетчика. Поэтому перед ремонтом котла имеет смысл пригласить специалиста газовой службы для проверки и обслуживания фильтра на входе перед прибором учета.

Нюансы диагностики

Успех ремонта напрямую зависит от опыта обслуживания. Поэтому бывает полезным почаще общаться с сервисными мастерами. У обычного пользователя нет диагностических инструментов – тестеров, измерителей давления газа, степени разряжения в дымоходе. Большую часть проблем приходится устанавливать на слух, то, как работает электродвигатель или горелочное устройство, а иногда для диагностики пригодится и хороший нюх.

На что нужно обращать внимание:

  • на звуки, издаваемые подвижными частями котла при включении. Звонкие резкие шумы, как правило, говорят о том, что требуется ремонт трехходового клапана или крыльчатки вентилятора. Постоянный гул может свидетельствовать о проблемах с подшипниками;
  • на запахи. Если газовое топливо сгорает неправильно, появится запах гари и обгоревшей краски. Появление специфического запаха газа говорит об утечке. Требуется срочный ремонт на вводе в котел.

Нужно наблюдать за характером и продолжительностью работы горелки. Обычно газовый котел запускает и выключает горелку через равные промежутки времени – в среднем от 10 до 30 секунд за сессию. Меняется только продолжительность периода горения. Возможно, потребуется ремонт платы управления, если котел стоит и не включается длительное время, или период горения слишком большой.

Не стоит пытаться регулировать настройки или выполнять прозвонку деталей на электронных платах прямо на котле. Если блок вышел из строя, и требуется ремонт, то плату обесточивают, заземляют, снимают с котла и проверяют по инструкции с подключением специализированного тестера под нагрузкой.

Возможные неисправности и способы ремонта

Существует два способа обнаружения повреждений – явный и неявный. В первом случае проблемы устанавливаются осмотром узла, измерением сопротивления обмотки двигателя или прозвонки проводов. Во втором случае дефект удается установить заменой подозреваемого блока на заведомо исправный.

Запах газа

Конструкция любого настенного котла такова, что внутреннее пространство корпуса вентилируется небольшим подсосом воздуха через смотровое окошко.

Поэтому отчетливый запах газа рядом с котлом может появиться по двум причинам:

  • состарились и потеряли упругость прокладки уплотнения на гайках газовых шлангов и патрубков, в том числе идущих на газовый клапан. Схема ремонта предполагает замену прокладок с проверкой герметичности с помощью жидкого мыла и губки;
  • выход из строя или коррозия корпуса газового клапана. Проверяется также мылом и губкой.

Если на клапане утечка не обнаружена, то нужно заменить газовые шланги от подводящей трубы. Скорее всего утечка газа происходит из-за трещин прелой резины под металлической оплеткой. Для ремонта лучше заменить газовый шланг. Заодно можно проверить сам клапан – отсоединяем контакты проводки и подаем 22 В соблюдая полярность. Должен щелкнуть.

Не работает вентилятор

Причинами могут быть:

  • механическая блокировка крыльчатки;
  • заклинивание подшипников;
  • отсутствие питающего напряжения с платы управления газовым котлом.

Мусор можно удалить продувкой пылесосом, заодно проверить рукой, насколько свободно вращается колесо турбины. Мощность двигателя всего 30-60 Вт, поэтому ротор с крыльчаткой должен вращаться без усилий. Сопротивление вращению может оказывать лишь затвердевшая смазка – можно капнуть пару капель касторового масла, если нет специального.

Проверяем электрическую часть вентилятора котла:

  • измеряем сопротивление катушки двигателя – должно быть 68-70 Ом;
  • проверяем наличие рабочего напряжение на клеммах подводящей проводки – должно быть 220-230 В;
  • прозваниваем проводку от вентилятора котла до блока розжига газовой горелки.

Обязательно нужно проверить состояние двигателя – отсоединяем штатные провода и подаем 220 В от сети. Вентилятор должен заработать. Если есть запах горелой проводки, то мог перегореть двигатель, заодно плата управления. В этом случае ремонт нужно начинать с электроники газового котла.

Высокие температуры

Степень нагрева воды в главном теплообменнике газового котла устанавливается в блоке управления. Вода может перегреваться при засорении теплообменного аппарата, либо из-за неправильной работы платы управления в паре с датчиком температуры.

Ремонт теплообменника начинают с продувки и прочистки от внутренних пробок. Забитым может быть также вторичный теплообменный аппарат. Большая часть извести и накипи отлагается именно в нем.

С датчиком и платой дело обстоит сложнее. Можно проверить кустарным способом, но лучше временно заменить их на дубликаты, взятые в аренду и заведомо исправные. Так ремонт обойдется дороже, но меньше риск сжечь газовый котел.

Неисправность датчика

Прессостат находится рядом с вентилятором, соединен с ним ПВХ-трубкой и напрямую подключен к плате розжига. Отвечает за разблокировку запальной свечи и газового клапана. Если вышел из строя, то вентилятор будет разгоняться до максимальных оборотов, но зажигания топки котла не произойдет.

В процессе ремонта проверяют исправность проводки, клемм и целостность диафрагмы. Нужно отсоединить трубку от улитки вентилятора и потянуть через нее воздух ртом. Если слышно щелчок, и тестер, подсоединенный к клеммам, показал замкнутое состояние, то ремонт не требуется – датчик исправен. В противном случае прессостат нужно заменить на новый.

Датчик потока разблокирует подачу газа при работающем насосе или открытом кране. От него зависит температура воды. На неисправность указывает низкая температура воды даже при небольшом расходе. Для ремонта нужно заменить внутреннюю мембрану, удалить мусор и смазать шток. Но лучше заменить узел целиком на новый.

Датчик пламени котла установлен рядом со свечой. Выходит из строя редко, проверяется нагревом термоспая пламенем свечи и замером напряжения на контактах. Тестер должен показать напряжение в 17-25 мВ. Ремонту не подлежит, меняется целиком на новый.

Сбой настроек

В новых моделях параметры прошиваются через диагностическую шину в процессе настройки. В старых газовых котлах типа Вайлант расход газа, температура воды для радиаторов и для хозяйственных нужд выставляются тремя переменными резисторами на плате.

Ремонт не потребуется, но нужно перезалить настройки. Делать это должен сервисный мастер. На плате управления старых газовых котлов настройки «не слетают», даже если выгорают управляющие транзисторы на входе. Ремонт выполняется заменой платы.

При установке на газовый котел новой платы нужно проверить положение переключателя метан-пропан, иначе можно сжечь теплообменник.

Забит дымоход

Причиной снижения мощности котла может быть сужение проходного сечения дымоходной трубы. В зимнее время внутрь набивается снег, скапливается конденсат. В результате образуется ледяная пробка, блокирующая забор вентилятором необходимого количества воздуха. При попытке запустить котел срабатывает датчик прессостата, и газовая автоматика блокирует подачу газа.

В этом случае ремонт не требуется – достаточно снять поворотное колено дымохода и убедиться, что внутри находятся лед и снег. Ставим деталь дымохода на место и снимаем резиновую пробку-крышку с отверстия в верхней части корпуса, через которую вентилятор может засасывать воздух в топку из помещения. После того как котел запустится, возвращаем пробку на место.

Если в трубе дымохода имеется грязь, листва, слипшиеся комки пыли, – все это нужно удалить пылесосом или щеткой с мягкой щетиной. Примерно половиной случаев ремонта вентиляторов становятся отложения грязи на крыльчатке вентилятора.

Да, случались, определил сам, устранил без чьей-либо помощи.

66.67%

Был случай, вызывал газовщиков.

0%

У меня котел работает без нареканий.

33.33%

Проголосовало: 3

Профилактические рекомендации

Обслуживание отопительного оборудования дает возможность сэкономить на ремонте важных узлов котла. Перед каждым отопительным сезоном необходимо чистить поверхность газовой горелки щеткой с жесткой щетиной и последующей продувкой пылесосом.

Теплообменник обычно только осматривают. Если есть участки с сажей, то чистке подлежит вся оребренная поверхность. Заодно проверяют тягу и работу вентилятора.

Обязательно чистят фильтры на входе, газовый и водяной. При необходимости нужно выполнить ремонт или замену шлангов. Если давление в системе ниже 1,5 бар, то делают подпитку или закачивают насосом воздух в расширительный бак. Если после запуска газового котла давление в системе повысилось, то часть воздуха стравливают и повторно выполняют подпитку системы водой.

Большинство случаев ремонта газового котла не представляет особой сложности, если есть точное понимание причин сложившейся ситуации. Не торопитесь приобретать дорогостоящие детали и узлы, постарайтесь на время заменить их на заведомо исправные. Возможно, проблема кроется в другом месте.

Ремонт газовых котлов своими руками: видео.

Поделитесь своим опытом ремонта – как удавалось решить проблему и насколько сложно было установить причину неполадки? Сохраните статью в закладках. Поделитесь статьей в социальных сетях.
