Теплый пол водяной своими руками на деревянный пол: Водяной теплый пол на деревянном полу: системы устройства и монтажа

Теплый водяной пол под ламинат своими руками

Содержание

• Выполнение работ
• Монтаж электрического обогрева полов
• Особенности сочетания деревянного пола, ламината и теплого пола
• Преимущества и виды ОСБ
  • Варианты использования
  • Монтаж ОСБ на деревянный пол
• Виды конструкций, предназначенных для деревянных домов
• Достоинства и недостатки
• Монтаж пола без стяжки
• Терморегуляторы
• Перед укладкой пола
• Установка конструкции с подогревом на легкую реечную основу

Выполнение работ

Трубы, идущие от котла, могут укладываться в обычную цементно-песчаную либо в сухую стяжку. Если вы выбрали первый вариант, придерживайтесь следующего порядка действий:

• выровняйте основание пола, после чего уложите на него пенополистирол с толщиной листа от 2,5 до 10 см;
• уложите гидроизоляционный слой (это может быть обычный полиэтилен или фольгированный пенофол), а после этого — армирующую сетку, толщина которой должна находиться в пределах от 2 до 4 миллиметров, а размер ячейки — до 150 миллиметров;
• проложите трубы, после чего прикрепите их пластиковыми хомутами к сетке;
• по всему периметру помещения уложите демпферную ленту, материалом которой может быть любой упругий материал;
• залейте песчано-цементную стяжку с мелким отсевом таким образом, чтобы ее толщина не превышала 7 см. Не забывайте, что расстояние от труб до поверхности пола не должно быть более 3 см.
• на протяжении 3–4 недель, пока раствор набирает прочность, трубы не прогревайте. Первые 7 дней поверхность нужно увлажнять, чтобы не образовывались трещины;
• дальнейшую укладку подложки и ламината проводите в стандартном порядке. Как и в любом другом случае, между ламинированными панелями и стенами не забудьте оставить зазоры от 6 до 8 миллиметров.

Выбирая вариант укладки труб в сухую стяжку, учитывайте, что в этом случае значительная часть тепла будет расходоваться понапрасну (если речь идет о помещении на первом этаже, 50% уйдет в грунт и подвал). Но есть у этого способа такое преимущество, как скорость монтажа. Выбирать, конечно же, вам. Укладка подобным способом осуществляется в несколько этапов:

• уложите гидроизоляционный слой;
• засыпьте на полученное основание сухой песок или керамзитный отсев;
• установите по горизонту профили-маяки, выровняйте по ним пол под ламинат при помощи простой рейки или правила;
• выложите специальные пластины из алюминия, которые служат для распределения тепла от труб по максимальной площади напольного покрытия;
• в углубления пластин уложите трубы;

Важно! Строители со стажем рекомендуют после укладки труб пройтись по поверхности полов правилом еще раз, чтобы окончательно устранить возможные бугры и впадины. . разместите демпферную ленту также, как и при первом способе;
проведите укладку двух слоев ОСП, фанеры или гипсокартона, скрепив саморезами по швам;
слегка прогрейте полы, после чего можете приступать к укладке подложки и ламината обычным способом.

• разместите демпферную ленту также, как и при первом способе;
• проведите укладку двух слоев ОСП, фанеры или гипсокартона, скрепив саморезами по швам;
• слегка прогрейте полы, после чего можете приступать к укладке подложки и ламината обычным способом.

В ходе эксплуатации теплых полов, покрытых ламинатом, не забывайте, что колебания температуры должны составлять не более 5°С в день, а максимально допустимая температура на ламинированной поверхности — 28°С.

Если вы внимательно читали нашу статью, то теперь знаете все о том, как выбрать ламинированный материал под поверхность с подогревом, в какой последовательности проводить работы для получения отличного результата

Обращаем внимание, что данная статья носит ознакомительный характер — если вы не уверены в своих строительных навыках, лучше позовите специалистов.

Ждем ваших отзывов и комментариев о том, насколько эта информация была для вас полезной, и каковы ваши успехи в создании теплого и уютного жилья.  Поделитесь ссылкой с друзьями — возможно, они воодушевятся вашим примером и тоже захотят изменить свой дом к лучшему. До новых встреч!

Поделитесь с друзьями в соц.сетях

Монтаж электрического обогрева полов

Как сделать теплый пол от отопления Теплый пол водяной. Монтаж теплого пола

Залить кабель стяжкой — это правильно.

Самый сложный вариант как делать электрические теплые полы в частном доме – это укладка нагревательного элемента в слой стяжки. Изначально пол утепляется пенопластом или ЭППС. Слой утепления 10 см. Затем кладется армировочная сетка, только ее нужно немного поднять над утеплителем (буквально на 2 см). Для этого можно использовать специальные пластиковые подставочки. Затем на сетку крепится змейкой одиночный кабель (подробнее про схему разводки мы расскажем ниже).

Если теплый пол будет основной системой отопления, то правильнее будет установить датчик температуры, который контролирует степень нагрева воздуха. Если же подогрев полов будет вспомогательной системой, то в этом случае нужно контролировать температуру стяжки. Датчик температуры кладется между кабелями, так чтобы с трех сторон до нагревательного элемента было одинаковое расстояние. Чтобы датчик можно было поменять в процессе эксплуатации он укладывается в пластиковую гофру. Гофра выводится в коробку термостата.

Знать как правильно укладывать пароизоляционную пленку очень важно, иначе утеплитель будет весь мокрый. . Методику как класть пароизоляцию на потолок смотрите здесь.

Провода электрического теплого пола подводятся к терморегулятору, а он включается в электросеть. После проверки работоспособности системы заливается стяжка. Она должны быть примерно 5-7 см. Над кабелем должно быть не менее 3 см бетона. О том, чем заливать теплый пол мы уже рассказывали. Не забудьте про демпферную ленту по периметру, чтобы компенсировать расширение бетона во время эксплуатации.

Устройство теплого пола в частном доме кабельными матами несколько отличается:

• 1 вариант: утеплитель – 3 см стяжки – армировочная сетка – нагревательные маты – 3-5 см стяжки – отделка;
• 2 вариант: утеплитель – армировочная сетка – 5-7 см стяжки – нагревательные маты – плиточный клей – плитка.

Датчик температуры монтируется согласно вышеописанному принципу. Укладывать инфракрасные пленки проще всего. На полу раскатывается Пенофол или другой утеплитель подобного плана, а на него укладываются пленки. Поверх можно стелить линолеум или класть ламинат. Но будьте осторожны, минусов у такого обогрева очень много. Об этом мы писали здесь.

По правилам установка пароизоляции на крыше выполняется изнутри помещения, чтобы отделить утеплитель от влаги в воздухе.

Особенности сочетания деревянного пола, ламината и теплого пола

Теплый пол в деревянном доме

Теплый пол — эффективная и привлекательная система отопления, способная создать в жилище комфортную и уютную обстановку. Максимально эффективным считается водяной теплый пол, залитый в стяжку. Она аккумулирует тепловую энергию, равномерно распределяет ее по всей площади помещения. Укладка системы на деревянную основу в некоторой степени снижает эффективность теплопередачи, но исключает потери при непроизводительном нагреве плиты перекрытия.

Важно! Если речь идет о деревянной основе, то имеется в виду деревянное перекрытие с установленными лагами и настилом чернового пола, поскольку монтаж теплого пола на доски, уложенные на бетонное основание, нерационален и ведет к лишним расходам и потерям тепловой энергии. . Специфика работы требует максимальной тепловой отсечки системы от низлежащих слоев

Древесина сама по себе является хорошим теплоизолятором, поэтому появляется возможность сэкономить время и деньги на обустройстве теплоизоляционного слоя между нагревателем и черновым полом. В то же время, деревянное основание подвержено короблению, рассыханию, изменяет линейные размеры, что отрицательно сказывается на работе отопительного комплекса. Эти моменты требуют учета при монтаже и укладке системы. В частности, если доски основания сырые, следует их просушить, иначе со временем возможны просадки, появление подвижности или проседания отдельных планок, что приведет к разрушению теплого пола или, как минимум, снижению эффективности обогрева.

Специфика работы требует максимальной тепловой отсечки системы от низлежащих слоев. Древесина сама по себе является хорошим теплоизолятором, поэтому появляется возможность сэкономить время и деньги на обустройстве теплоизоляционного слоя между нагревателем и черновым полом. В то же время, деревянное основание подвержено короблению, рассыханию, изменяет линейные размеры, что отрицательно сказывается на работе отопительного комплекса. Эти моменты требуют учета при монтаже и укладке системы. В частности, если доски основания сырые, следует их просушить, иначе со временем возможны просадки, появление подвижности или проседания отдельных планок, что приведет к разрушению теплого пола или, как минимум, снижению эффективности обогрева.

Не менее важный момент — напольное покрытие. Для достижения наибольшего эффекта и снижения расходов следует использовать материалы, способные передавать тепловую энергию. В этом отношении ламинат считается одним их самых слабых вариантов, поскольку он изготавливается по технологии МДФ из древесной муки, которая является хорошим теплоизолятором. Для укладки на обогреватель используются отдельные сорта ламината, имеющие маркировку в виде «змейки» со стрелочками, обозначающими адаптацию материала к укладке на теплый пол. Такое покрытие изготавливается из специальных сортов МДФ, имеющих высокую плотность и прошедших специальную обработку, увеличивающую устойчивость к повышенным температурам. Ламинат требователен к состоянию основы, поэтому понадобится применять специальные монтажные маты или щиты.

Преимущества и виды ОСБ

Водяной теплый пол

Профессионалы отмечают, что преимуществ у плит ОСБ ничуть не меньше, чем у фанеры или половой доски. Внимания заслуживают такие характеристики материала:

• прочность и долговечность;
• привлекательный внешний вид и декоративность;
• приемлемая стоимость;
• устойчивость к нагрузкам;
• пожаробезопасность;
• удобство монтажа.

Из функций можно назвать следующие:

• прочное основание без неровностей и дефектов для напольных покрытий;
• теплоизоляция пола, что позволяет удерживать тепло в комнате;
• шумоизоляция от звуков, доносящихся от соседей, благодаря многослойности структуры.

Есть три вида:

1. ОСБ-2 имеет низкие показатели влагостойкости. Употребляется исключительно для внутренних работ.
2. ОСБ-3 считается универсальным материалом, который можно использовать как для внутренних, таки для наружных работ.
3. ОСБ-4 отличается повышенной прочностью и влагоустойчивостью. Чаще всего их применяют для строительства несущих конструкций. Они с легкостью выдерживают непростые условия повышенной влажности.

Для выравнивания и отделки полов чаще всего используют плиты ОСБ-3, которым не страшна нагрузка от передвижения людей, ни вес мебели.

Варианты использования

Плиты можно стелить как на бетонный пол, так и на деревянное основание, чтобы выровнять его или придать дополнительную прочность. Укладка на бетон под силу каждому. Простота обработки и скорость монтажа позволяют в короткий срок постелить плиты даже на большой площади. Из материалов и инструментов понадобится электролобзик, зубчатый шпатель, клей, дюбеля, монтажная пена, нож, грунтовка.

Сначала поверхность грунтуют, затем раскладывают плиты и выполняют их подрезку. Потом с помощью зубчатого шпателя наносят клей и приклеивают листы, не забывая оставлять зазоры. Для дополнительной фиксации используют дюбеля. После уборки мусора швы по периметру комнаты запенивают, а после высыхания срезают ножом.

В зависимости от цели назначения отличается и толщина плит. Если необходимо выровнять небольшие дефекты пола, то вполне достаточно 1 см толщины. Для выравнивания поверхности с большими буграми или ямами нужна толщина не менее 1,5 см. Если в планах – постелить пол из ОСБ на лаги, толщина должны варьироваться от 2 до 2,5 см. В некоторых случаях используется подложка под ОСБ.

Плиты могут использоваться как для чернового, так и для чистового пола. Но чаще всего они используются для промежуточного выравнивания уже существующего чернового покрытия. Популярным способом является монтаж чернового пола из ОСБ на деревянные лаги. При этом сторону, которая обращена к земле, необходимо обработать мастикой, чтобы она стала невосприимчивой к влаге. На этом этапе между лагами дополнительно укладывают утеплитель, которой потом закрывают специальным защитным материалом.

Монтаж ОСБ на деревянный пол

Многие интересуются, можно ли стелить плиты прямо на деревянный пол. Это вполне реально. Старый пол из деревянных досок смотрится малопривлекательно и не может похвастаться ровностью и отсутствием щелей, поэтому на такой пол не получится уложить более современный материал. Оптимальный выход из положения – укладка на дощатый пол для выравнивания поверхности. При этом если наблюдается резкий перепад уровней, его можно выровнять с помощью лаг и набитых на них плит. Из инструментов понадобится:

• ножовка;
• саморезы и гвозди;
• рулетка;
• шуруповерт;
• молоток.

Перед монтажом плит нужно подготовить черновую поверхность. Если деревянный пол покрашен, старую краску нужно снять. Если есть неровности, их можно убрать рубанком. Очищенную поверхность . После этого плиты можно разложить на поверхности, чтобы определить, в каких местах нужно подрезка.

При раскладке нужно помнить, что между плитами должен быть зазор не менее 3 мм, при этом ширина зазора по периметру стен не должна быть менее 1,2 см. Эти швы необходимы для компенсации возможного расширения или сжатия в процессе эксплуатации. Плиты фиксируют с помощью гвоздей и саморезов на расстоянии 30 см друг от друга. Длина крепежных элементов должна равняться толщине листа, умноженной на 2,5. В таком случае плиты будут надежно закреплены. Шляпки должны быть полностью утоплены. Зазоры по периметру помещения заполняют монтажной пеной.

Зная, как стелить и как положить ОСБ, можно смело приступать к работе. Это просто, удобно, недорого и надежно. ОСБ по праву считается одним из самых экономичных вариантов для монтажа полов.

Виды конструкций, предназначенных для деревянных домов

Обустроить теплые полы можно несколькими способами. Если речь идет исключительно о теплых водяных полах, то монтаж труб можно провести такими способами:

• Использование классического метода, при котором трубы закладываются непосредственно в бетонный раствор.

Схема стяжки по лагам

• А вот использование сухого способа монтажа подразумевает закладку труб непосредственно по лагам или имеющимся балкам перекрытия.

Закладка труб по лагам

Поверх такого контура укладывается слой цементной стяжки, толщина которого должна составлять не менее 25 см. Перед тем, как сделать выбор в пользу того или иного способа, следует более детально изучить конструкцию и основные характеристики деревянных домов. Бетонный пол может залить на первом этаже. Он будет играть роль перекрытия, ведущего в подвал. В этом случае теплый водяной пол следует уложить непосредственно под стяжку, а не придумывать заново велосипед.

Верхним слоем может быть любой настил, вплоть до обычных деревянных досок. Однако это приведет к дополнительным затратам, так как отсутствие бетонного основания осложнит процесс монтажа системы. А вот если в доме находятся деревянные перекрытия, то рекомендуется использовать исключительно сухой способ установки.

Это обусловлено тем что:

1. Вес бетонного основания внушителен. Он производит существенную нагрузку на деревянные балки, которые могут и не выдержать вес подобного материала. Помимо теплых водяных полов в деревянном доме так же необходимо учитывать вес мебели.
2. Если деревянный дом построен правильно, то он должен «дышать» самостоятельно, выполняя функцию легких дома. Если воздух слишком пересушен или наоборот сильно влажный, то со временем материал может повести. Последствия могут быть весьма существенными, так как это приводит к растрескиванию имеющейся стяжки. Во избежание подобного результата следует принять ряд важных мер, которые бы смогли компенсировать последующее расширение контура. Помимо дополнительных затрат это чревато и усложненным монтажом. Если в основании уже пошли трещины, остановить их невозможно.
3. Особое внимание следует уделить постройкам из деревянного бруса, который пользуется немалой популярностью в современном строительстве. Зачастую используемый материал не досушивается до конца. Со временем он начнет высыхать, что неминуемо приведет к деформации или полному разрушению бетонного слоя. Теплый пол водяной этой проблемы избежать не поможет.

Теплый пол под балками — общее изображение

Достоинства и недостатки

Теплые полы на сегодняшний день являются довольно популярными и используются многими владельцами частных домов. Теплоотдача в данных системах осуществляется за счет расположенных под напольным покрытием труб, по которым циркулирует разогретый теплоноситель, или же посредством электрических нагревательных элементов.

В результате пол нагревается и становится теплым на ощупь, что уже само по себе существенно повышает уровень комфорта в доме.

Среди положительных качеств теплого пола наиболее ярко выделяются следующие:

1. Высокий уровень комфорта. Нагретый до определенной температуры пол позволяет ходить по нему босиком, не боясь какого-либо дискомфорта.
2. Экономичность. Экономия при использовании теплых полов достигается за счет эффективного распространения энергии – она движется снизу вверх и обогревает только тот объем помещения, в котором тепло необходимо, т.е. лишние траты отсутствуют.
3. Возможность настройки температурного режима. Теплый пол настоятельно рекомендуется оснастить электронным блоком управления, который позволит системе отслеживать текущую температуру в помещении и удерживать ее в заданных пользователем пределах.
4. Простота монтажа. Обустройство теплых полов – это довольно простое занятие, особенно если речь идет об электрической разновидности системы. Водяной контур прокладывать сложнее, но даже его при желании вполне можно установить своими руками.

Недостатки тоже имеются:

1. Высокая себестоимость. Для монтажа теплого пола потребуется немало материалов, да и на некоторые инструменты придется раскошелиться. Снизить уровень затрат можно только одним способом – выполнить всю работу по обустройству отопления самостоятельно.
2. Уменьшение объема помещения. Толщина теплого пола может варьироваться в пределах от 7 до 12 см – и именно на эту высоту поднимается весь пол. Если потолки высокие, то особых проблем из-за этого не возникнет (разве что придется переделать пороги).
3. Требовательность к напольному покрытию. Накрывать теплый пол можно только теми покрытиями, которые хорошо пропускают тепло. Лучше всего приобрести специализированные материалы, рассчитанные на использование в сочетании с теплыми полами. Неподходящее покрытие не позволит системе эффективно работать, а в случае с электрическими нагревателями еще и существует вероятность их поломки в результате перегрева.

Достоинства теплых полов существенны, а недостатки не носят критический характер, поэтому такие отопительные системы вполне можно использовать для отопления, как в качестве основного, так и в качестве дополнительного источника тепла.

Монтаж пола без стяжки

Водяной теплый пол без стяжки сегодня используется довольно часто. Бетонное основание, безусловно, является надежным, однако его удастся установить отнюдь не в любом помещении. Именно в этих случаях и применяют альтернативную систему пола с подогревом. Монтаж таких конструкций легче оформления стяжки, а в эксплуатации они ничем ей не уступают.

Система теплого пола без стяжки

Если дом построен из бруса, в комнатах низкие потолки, выполнение бетонной стяжки может дополнительно «захватить» и без того небольшое пространство. Кроме того, укладка бетонного основания – трудоемкая и грязная работа. В таком случае идеальным решением для вас станет водяной теплый пол в деревянном доме своими руками.

Водяной пол без бетонной основы устанавливается на деревянное или полистироловое покрытие. Трубы прокладывают в специальные углубления. Для более качественного распределения теплого воздуха монтируют специальные металлические пластины. Уложенная система труб сверху прикрывается гидроизолирующим материалом, а на них наносят финишное покрытие.

Система трубопровода для деревянного теплого пола

Терморегуляторы

Производители предлагают много различных видов:

• Механические (аналоговые) регуляторы – самые простые и надежные.

Внешний вид механического терморегулятора

• Цифровые – с жидкокристаллическими дисплеями, на которых отображается несколько параметров: температура напольного покрытия, воздуха в комнате, иногда текущее время.

Внешний вид цифрового терморегулятора

• Цифровые программируемые терморегуляторы – позволяют установить определенную температуру на разное время суток (день – ночь) или по дням недели. При отсутствии людей температура снижается, перед приходом повышается, это делает режим работы более экономичным.

Программируемый терморегулятор

• Терморегуляторы с дистанционным управлением могут управляться пультом в инфракрасном диапазоне, как на телевизорах, по радиоканалу. Более дорогостоящие модели работают по сети GSM, по интернету в режиме онлайн, управляются с айфона, планшета или ПК, с любого места, где есть сотовая связь или кабельный интернет.

Терморегуляторы отличаются по органам управления: в механических моделях проволочное сопротивление меняется перемещающимся контактом на пластиковом диске в корпусе прибора.

В цифровых регуляторах сопротивление меняется микросхемой, в состав которой входит реле электронных переключений. Управление может осуществляться механическими кнопками или сенсорными сегментами на дисплее, как на мобильных айфонах или планшетах.

Независимо от модели терморегулятора, блоки управления подключаются по типичной схеме к одинаковым по функциональному назначению элементам:

• к сети 220В;
• к греющему кабелю;
• к одному или нескольким датчикам температуры;
• через заземление.

В целях безопасности все электрические системы отопления в частном домовладении подключается в РЩ к сети через автомат защиты от короткого замыкания и УЗО (устройство защиты от прикосновений).

Перед укладкой пола

Прежде чем начать работы по укладке самой конструкции и установить тёплый пол в коттедже или доме, необходимо провести теплотехнический расчёт обогреваемой площади. Это поможет узнать, в какой части дома теплопотери наиболее значительны и что является тому причиной. Можно сделать такой анализ самостоятельно, но это довольно сложно и занимает много времени, поэтому проще заказать его в проектной организации.

Если вы всё же решили рассчитывать потери тепла самостоятельно, используйте прибор под названием тепловизор. Он поможет оценить, какие части дома недостаточно утеплены, а сроки и стоимость такого метода будут более приемлемыми. При расчете обогреваемой площади не нужно учитывать места, на которых стоят предметы мебели, такие как диван, кровать или тумбочка с телевизором, поскольку под них нагревательный кабель укладываться не будет. С водяным обогревом дела обстоят сложнее: для получения точных данных необходимо будет вызывать специалиста, который соберет необходимые данные и предоставит расчёт.

Когда принято решение по укладке тёплого пола, нужно обязательно подготовить поверхность, даже если это будут плёночные маты. Очистка пола от мусора и любых мелких частиц — это то, что необходимо сделать в любом случае. К примеру, если пропустить этот этап, нагревательный кабель при укладке может попасть на какой-либо инородный предмет и при давлении сверху повредиться.

Теплотехнический расчёт — необходимый этап перед началом работ.

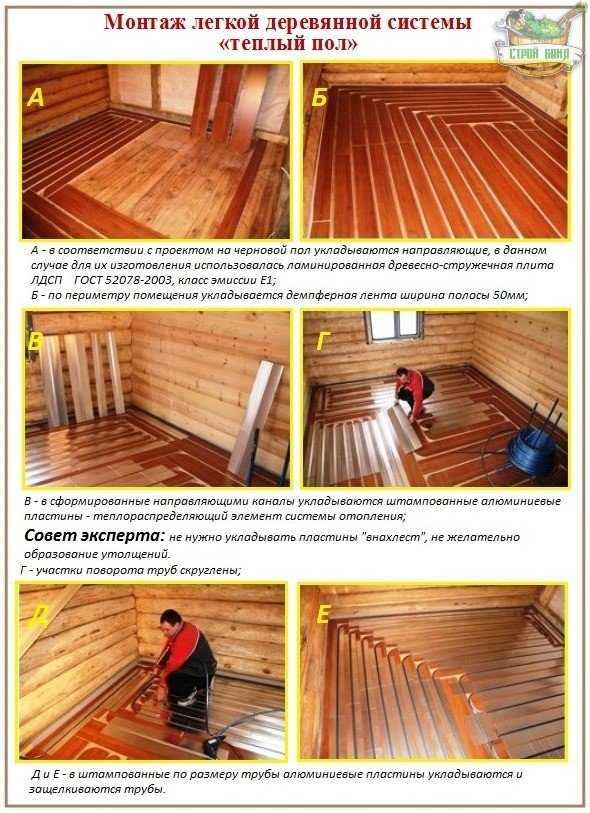

Установка конструкции с подогревом на легкую реечную основу

Если укладывать систему на старый деревянный пол, нужно внимательно осмотреть перекрытие перед началом работ. Лучше поднять половицы, проверить состояние лаг, при необходимости провести реставрацию или замену износившихся и поврежденных элементов конструкции. Иногда следует к балкам на полу прибить деревянные брусья и дополнительно проложить утеплитель.

Следующий этап – укладка изоляции.

Процесс укладки теплоизоляции

Для этого подойдет полиэтилен, который выкладывают внахлест. К стене по периметру напольного покрытия прикрепляют демпферную ленту с шириной 5 сантиметров. Для монтажа теплого пола с водяным контуром удобно применять способ укладки труб «змейкой».

На заранее начерченном плане-схеме помещения размечаем участок подведения труб и места крепления оборудования для регулировки системы, нужно также начертить положение направляющих с необходимыми зазорами. Обычно он составляет 150 – 300 миллиметров. Трубы лучше использовать гофрированные с диаметром 16 миллиметров. В соответствии с размерами изготавливают рейки.

Далее выполняют укладку теплого пола по лагам. Выкладывают направляющие. Между ними нужно оставить каналы для трубопровода.

Способ укладки труб «змейка»

Затем фиксируем направляющие к черновому полу при помощи саморезов. Уголки планок на участках изгиба труб следует скруглить. В подготовленные борозды помещают фольгу толщиной не меньше 50 мкм. Слегка прижимая и плавно огибая углубление, фиксируем ее. В нескольких точках можно прикрепить материал к рейкам степлером.

Если трубы в системе тоже обмотать фольгой, то можно несколько увеличить теплоотдачу конструкции.

Укладываем трубы в образовавшиеся каналы. Для крепления к черновому полу используют также металлические пластины. После проводят подключение к нагревательному контуру и опрессовывают систему отопления. Проверив нормальное функционирование водяного пола, можно сразу переходить к финишной отделке кафелем либо стелить подложку, если это необходимо. Из материалов для подложки рекомендуется использовать плиты ЦСП, которые не содержат формальдегид.

Деревянный теплый пол на водяном контуре можно вполне установить своими руками. При этом совсем необязательно тратить много денег. Сегодня можно успешно справиться с этой задачей, используя специальную поэтапную технологию реечной или модульной укладки.

Как сделать теплый пол в деревянном доме, водяной обогрев своими руками

Деревянный дом – это долговечное, надежное, экологически чистое строение, которое практически не имеет недостатков. Единственное, что необходимо в таком доме – это теплый пол. Стоит заметить, что в деревянных домах бывают два типа полов: дощатые и бетонные. Как сделать теплый пол в деревянном доме самостоятельно – поговорим в этой статье.

Содержание

1. Из чего состоит деревянный пол?
2. Однослойные и двухслойные деревянные полы
3. Зачем нужно утепление в деревянном доме?
4. Укладка теплого пола на бетонный пол в деревянном доме
5. Водяной теплый пол, как способ утепления деревянного дома
6. Электрический теплый пол в деревянном доме
7. Как укладывать теплый электрический?
8. Этапы укладки теплого электрического пола с подложкой
9. Укладка теплого электрического пола на стяжку
10. Виды нагревательных кабелей. Какой лучше выбрать?
11. Резисторные кабели для теплого пола
12. Саморегулирующиеся кабели для теплого пола
13. Как выбрать кабель для теплого пола?
14. Советы

Из чего состоит деревянный пол?

Для того, чтобы разобраться в том, как правильно устанавливать теплые полы в деревянных домах нужно понять, как обустроен пол в таких домах.

Деревянный пол может состоять из нескольких слоев, как правило, они такие:

• Черновой пол;
• Тепловой слой;
• Гидроизоляционный слой;
• Напольное покрытие, например, линолеум, паркет, ламинат и т. д.

Между этими слоями могут находиться отопительные элементы, которые и будут создавать систему теплого пола. Стоит заметить, что такие дома (полы) строят на лагах, а в случае отсутствия фундамента – на столбах.

Однослойные и двухслойные деревянные полы

Деревянные полы можно поделить на однослойные (могут быть установлены на лаги или без установки на них). Если вы планируете строить дом на лагах, то чистовой пол можно укладывать просто на балки в том случае, если расстояние между ними не превышает 0,5 метров.

Схема двухслойного пола.

Двухслойные. Такой пол имеет слои: черновой пол (основание), утеплитель, чистовой пол.

Зачем нужно утепление в деревянном доме?

Утеплять необходимо любой пол, в качестве утеплителя могут выступать различные материалы, например, опилки, стружка, сухая листва, а также более современные, такие как: минвата, полиуретан, а также водяной и электрический теплые полы. Независимо от того, какие утеплительные материалы используются, у них должен быть зазор от 1,5 до 6 сантиметров. Это необходимо для того, чтобы воздух циркулировал и этим продлевал срок службы утеплителя.

Минеральная вата.

Укладка теплого пола на бетонный пол в деревянном доме

Настилать теплый пол на деревянный пол намного сложнее своими руками, нежели укладывать его на бетонный пол. Для того, чтобы уложить теплые полы в деревянном доме на бетонный пол достаточно сделать армированную цементную или бетонную стяжку.

Бетонный пол имеет множество преимуществ, которые помогут каждому владельцу деревянного дома сделать его уютным и комфортным. Среди преимуществ можно выделить:

• Долговечность;
• Прочность;
• Надежность;
• Возможность быстрого и надежного выравнивания поверхности с помощью самовыравнивающихся смесей;
• Возможность укладки любого типа напольного покрытия;
• Простота в установке водяного пола в деревянном доме, а также множество других преимуществ.

Водяной теплый пол, как способ утепления деревянного дома

В зимний период года в помещении температура может опускаться до +10…+15 градусов, поэтому утепление пола просто необходимо. Водяное отопление пола – станет отличным вариантом для деревянного дома с бетонным полом.

Водяной пол в деревянном доме может быть смонтирован в цементной стяжке и как настилаемая система теплого пола.

Конструкция теплого пола будет иметь бетонное основание, которое смонтировано на грунте, слой теплоизоляции, который имеет толщину от 2 до 10 см и арматурную сетку. Далее идут трубы, которые обеспечивают утепление пола с помощью воды. Стоит заметить, что такие трубы укладываются разными способами и размером шага. Размер шага может быть от 10 до 30 см.

Извините, ничего не найдено.

Наверх труб укладывается подложка под напольное покрытие и само напольное покрытие, либо заливается стяжка. Настильная система отличается наличием слоя ДСП или полистирола.

Стоит заметить, что водяной теплый пол в таких комнатах как ванная или детская будет просто незаменимым. Водяные отопители пола – это самый безопасный способ согреть помещение деревянного дома.

Электрический теплый пол в деревянном доме

В отличие от водяного пола в деревянном доме – электрический намного проще обустроить, так как его можно смонтировать как по лагам, так и по стяжке. Стоит заметить, что при укладке электрического теплого пола используется слой фольги, который защищает провода от нагревания и предотвращает попадание влаги.

Обустройство теплого электрического пола в деревянном доме имеет множество преимуществ, таких как экологическая безопасность, простота в установке и эксплуатации, бесшумность работы. В отличие от водяного пола – электрический теплый пол работает бесшумно.

Отсутствие необходимость специального ухода за теплым полом, как и отсутствует испарение воды. Это преимущество является одним из самых важных.

При работе водяных полов вода из системы может испаряться, тем самым повреждая характеристики напольного покрытия. Электрический теплый пол не влияет на сохранность и характеристики напольного покрытия.

Как укладывать теплый электрический?

Электрический теплый пол может выступать как основное средство обогрева, так и дополнительный источник обогрева помещения. В среднем система электрического теплого пола может отопить помещение размерами от 10 до 25 м2.

Этапы укладки теплого электрического пола с подложкой

Сперва производится укладка утеплителя на бетонный или деревянный пол. Можно обойтись без этого этапа, он необходим для улучшения теплоизоляционных качеств пола.

Далее происходит укладка фольги. Слой фольги будет защищать нагревательный кабель теплого пола от перегрева и деформации.

Следом монтируется металлическая сетка. Укладка металлической сетки – необходимый этап установки теплого электрического пола. Металлическая сетка выполняет несколько функций, к ней прикрепляется нагревательный кабель и она обеспечивает защиту от возгорания.

Далее укладывают нагревательный кабель. При укладке электрического пола по лагам в них проделывают отверстия. Укладывать кабель теплого электрического пола рекомендуется способом «змейка». Таким образом, можно сэкономить материал, а также упростить процесс укладки.

Следом выполняется присоединение к системе теплого пола терморегулятора и температурного датчика, которые позволят регулировать температуру в помещении.

Наконец производится укладка подложки и чистового пола, который представляет собой доски ДСП или ДВП плиты. Этот этап укладки необязателен. Напольное покрытие можно устанавливать сразу после укладки подложки на кабель теплого электрического пола.

Укладка теплого электрического пола на стяжку

Укладку теплого электрического пола можно легко и просто с помощью стяжки.

Первым делом производится установка теплоизоляции. В качестве теплоизоляции может выступать пенопласт, его рекомендуется уложить в 1 слой. Толщина пенопласта не должна превышать 15 см. Если вы собираетесь укладывать в качестве напольного покрытия паркет или ламинат, то можно обойтись без теплоизоляционного покрытия, заменив его на гидроизоляционное, например, полиэтиленовую пленку.

Далее производится укладка слоя фольги, установка арматурной сетки и закрепление труб на ней. Укладывать трубы рекомендуется змейкой или любым другим способом.

После вышеописанных манипуляций, производится заливка бетонного раствора. Для того, чтобы добиться идеально ровной поверхности, можно использовать дополнительный слой нивелир-смеси. Стоит заметить, что идеальным пол должен быть только для некоторых видов напольного покрытия, например, ламината. В конце производится укладка напольного покрытия.

Виды нагревательных кабелей. Какой лучше выбрать?

Для электрического пола необходимо подобрать оптимальный вариант нагревательного элемента. Итак, нагревательные кабели бывают:

• Резисторные;
• Саморегулирующиеся.

Резисторные кабели для теплого пола

Резисторные кабели имеют нагревательную жилу, которая покрыта сверху металлической оболочкой, которая перерабатывает электрическую энергию в тепловую. Сверху кабель покрывается надежным слоем изоляции, которая предотвращает возможность возгорания и чрезмерного нагревания кабеля.

Резисторные нагревательные кабели бывают одножильные и двужильные. Двужильные кабеля имеют специальную токопроводящую жилу, которая позволяет распределять ток.

Саморегулирующиеся кабели для теплого пола

Саморегулирующиеся кабели чем-то похожи на двужильные кабеля, они имеют 2 жилы и между ними слой полимерного материала. Полимерный материал обеспечивает нагревание кабеля и превращение электрического тока в тепло.

Стоит заметить, что такие кабели имеют множество преимуществ, например, они не перегреваются под стяжкой и мебелью, а также служат намного больше, чем резисторные кабели. Устанавливать мебель на теплый электрический пол, который оснащен саморегулирующимися кабелями можно, это никак не повлияет на напольное покрытие, характеристики мебели и долговечность проводов. Благодаря саморегуляции температуры теплый пол никогда не будет перегреваться.

Как выбрать кабель для теплого пола?

Самостоятельно такой кабель выбирать не рекомендуется. Перед тем, как сделать выбор – прочитайте несколько отзывов и сравните нагревательные шнуры разных производителей. Слишком тонкие кабеля не рекомендуется покапать. Напряжение в таких шнурах будет достаточно высоким, что может привести к поломке системы или возгоранию.

Советы

Водяное отопление полов – это сложная система. Если есть возможность укладки электрического теплого пола – лучше выбирайте его. Перед тем, как приступать к монтажу теплого электрического пола в старых домах (которым более 10 лет) рекомендуется сначала проверить проводку.

Монтировать теплый пол в деревянном доме очень сложно своими руками, но если вы предварительно прочитаете достаточное количество информации, то сможете выполнить эту задачу. Перед монтажом теплых полов проконсультируйтесь с людьми, которые это уже делали, почитайте отзывы, посмотрите фото и т. д.

Электрический теплый пол будет работать намного эффективнее, нежели водяной, однако электрический пол требует большого количества электроэнергии.

Janes Radiant — Установите теплый пол самостоятельно

Janes Radiant — Установите теплый пол самостоятельно

Джейнс Радиант

Независимо от того, выбираете ли вы наши комплекты для горячего водоснабжения или электрические лучистые обогреватели, для вас найдется пакет Janes Radiant.

Установка системы лучистого обогрева

Janes Radiant — это первоклассное решение для домовладельцев и подрядчиков, которые хотят установить напольное отопление с минимальными затратами. Не срезая углов, мы можем помочь вам выбрать наиболее практичный излучающий комплект или систему, чтобы обеспечить вас и ваше пространство лучшим и наиболее комфортным видом тепла. После многих лет установки тысяч систем по всему северо-западу наша команда готова предоставить все помощь, необходимую для того, чтобы вы без проблем завершили собственную установку. Поговорите с Janes Radiant о том, чтобы начать свой проект сегодня — мы здесь, чтобы сделать ваш проект по установке теплого пола своими руками простым и успешным.

Внутренний подогрев пола хорошо обогревает помещения любого размера и назначения; от больших складов до крошечных ванных комнат, от роскошных домов до хорошо используемых мастерских. Наши комплекты «сделай сам» можно устанавливать и использовать в любых помещениях из любых материалов: между балками, в бетонной плите, под деревом или плиткой и т. д. Независимо от того, выбираете ли вы наши комплекты для водяного или электрического лучистого отопления. , для вас есть пакет Janes Radiant.

Существует два различных способа установки системы лучистого обогрева пола. Первый находится в самом полу, второй под полом между лагами. В большинстве случаев гидравлические (водяные) системы являются наиболее эффективными. Ниже приведены распространенные способы установки гидравлической системы:

Плита по марке
Трубки устанавливаются поверх жесткой изоляции перед заливкой бетонной плиты. Трубки привязывались к арматуре или проволочной сетке или, в некоторых случаях, прикреплялись скобами непосредственно к жесткой изоляции. Это обеспечивает эффективную установку большой массы.

Трубка поверх фанеры с гипсовой заливкой
Трубка прикрепляется скобами к основанию пола из фанеры и затем покрывается тонким слоем легкого гипсового клея. Это обеспечивает эффективную установку большой массы.

Сборные панельные системы
Панельные системы предназначены для укладки как на существующие бетонные, так и на деревянные основания. Панели предварительно спроектированы и имеют каналы в алюминиевых передаточных пластинах, в которые защелкивается трубка. Затем поверх панельной системы укладываются напольные покрытия.

Степлер
Трубы крепятся скобами к нижней части чернового пола между балками с помощью алюминиевых пластин теплопередачи. Пластины повышают эффективность и реакцию установки. Затем между балками под трубами устанавливается изоляция, которая помогает отводить тепло вверх.

Шпалы над деревянными черновыми полами
Фанера вырезается для получения полос деревянной обрешетки, которые устанавливаются поверх чернового пола. Затем между шпалами устанавливаются трубы, а напольные покрытия устанавливаются непосредственно поверх шпал и труб.

Для каждого из этих вариантов установки гидроники Janes Radiant предоставит

• пошаговое иллюстрированное руководство по установке
• неограниченную техническую поддержку по телефону и электронной почте на время установки
• Трубка PEX
• Схема расположения трубок
• Коллектор(ы) для распределения горячей воды по различным трубным петлям -собранная, предварительно подключенная механическая панель со всеми компонентами, соответствующими вашему источнику тепла
• все дополнительные детали, которые вам понадобятся для установки и тестирования вашего нового излучателя в системе обогрева пола

Позвоните сегодня, чтобы начать работу с более чистым, безопасным и эффективным решением для отопления с помощью Janes Radiant

Это экономично

Самостоятельная установка экономит ваши деньги, а теплый пол со временем снижает ваши затраты на электроэнергию.

Где установить?

Новое строительство, небольшие или крупные пристройки, реконструкция или существующие помещения.

It’s Easy

Установка проста и подходит как для вашего дома, так и для существующих полов.

Вы получаете поддержку

Наши руководства по установке ясны, подробны и просты в использовании, и мы предлагаем бесплатную техническую поддержку.

Как начать:

1) Выберите область, которую вы хотите обогреть 2) Позвоните Janes, чтобы узнать цену или сделать заказ 3) Получите комплект и руководство по почте 4) Установите и наслаждайтесь!

Установка одного из наших предварительно собранных комплектов лучистого тепла чрезвычайно проста, независимо от вашего опыта в строительстве или реконструкции. Все наши пакеты поставляются с очень подробными руководствами по установке и отличной поддержкой клиентов, чтобы убедиться, что в процессе установки нет заминок.

Посетите раздел «Часто задаваемые вопросы» для получения дополнительной информации о решениях для лучистого отопления Janes.

просмотреть часто задаваемые вопросы

Как дешево обогреть дом! Взгляд на теплоизлучающие полы по запросу

Если вы ищете невероятный способ обогреть свой дом, гараж, сарай или хозяйственную постройку по дешевке — сегодняшняя статья о теплоизлучающих полах по требованию как раз для вас. Особенно, если вам предстоит строительство или ремонт в ближайшем будущем!

Наш первый опыт работы с системой теплого пола по требованию мы получили, когда строили свой оригинальный фермерский дом еще в 2016 году. Зная, что мы строим дом на бетонной плите, наш подрядчик по фундаменту предложил нам обратить внимание на теплый пол.

Мы уже планировали использовать в доме безрезервуарную систему водяного отопления. Нам понравилась мысль и экономия на том, чтобы не нагревать резервуар для воды 24/7. Более того, нам очень понравилось, что нам никогда не приходилось беспокоиться о том, что в душе может закончиться горячая вода!

Мы использовали теплый пол для отопления всего нашего фермерского дома на старой ферме. Это позволило нам нагреть его комфортно, недорого и без каких-либо регистров, вентиляционных отверстий или воздуховодов. Нам так понравилось, что в этом году мы используем ту же систему в нашем новом фермерском доме.

Но чего мы не знали в то время, так это того, что мы могли бы использовать ту же безрезервуарную систему по требованию для обогрева полов и дома. Это означало, что мы могли отказаться не только от бака с горячей водой, но и от дорогостоящей печи для нашего дома. И окупилось ли это когда-нибудь с бюджетом – и для снижения наших будущих счетов за отопление!

Простота системы обогрева пола по запросу

Система обогрева пола по запросу удивительно проста. Вы можете установить его в бетонную подушку или под существующую плитку, ламинат, камень, дерево или даже пол с ковровым покрытием.

Мы установили нашу систему прямо в бетонную плиту во время ее заливки. На сегодняшний день этот метод является самым простым и наименее дорогим вариантом из всех. Конечно, при использовании этого метода это должно быть новое строительство или капитальный ремонт. Однако есть и другие варианты установки теплого пола в существующих конструкциях.

Преимущества On Demand – как обогреть дом дешево!

Для нас система стала настоящей любовью с первого тепла! Не только за то, как удивительно он обогревал весь наш дом, но и за то, насколько эффективно он это делал. На самом деле, настолько эффективно, что за четыре зимы, которые мы провели в доме, наш счет за газ зимой составлял в среднем 100 долларов в месяц!

Перед заливкой нашей бетонной плиты внутри рамы были сначала уложены изоляционные панели и полиэтиленовые трубы. Затем был залит бетон, чтобы завершить пол.

Эта цифра становится еще более удивительной, если учесть, что мы не только отапливали весь наш дом газом, но также использовали его для нагрева всей нашей горячей воды и для питания газовой плиты нашего дома!

Но больше всего нам понравились согревающие свойства пола. Нет ничего лучше, чем встать с постели холодной зимней ночью и ощутить тепло ног снизу. И, что еще лучше, никаких вентиляционных отверстий, дующих вам в лицо.

Но, как вы увидите ниже, на этом преимущества не заканчиваются. Вот взгляд на установку системы лучистого пола по требованию и почему она может сэкономить вам тысячи на счетах за отопление, а также на ваших затратах на строительство!

Существует много типов лучистого теплого пола, и все они, безусловно, могут эффективно обогреть помещение. Но система лучистого пола по запросу выводит эту эффективность на новый уровень.

Заливка полов барндоминиума. Тепловые трубки сначала раскатываются поверх изоляционных панелей. Далее бетон заливается сверху, и пол полностью нагревается!

Система отопления спроектирована вокруг центрального блока, который нагревает воду по мере необходимости и только тогда, когда это необходимо. Вместо бойлера или резервуара для горячей воды, в котором хранится запас теплой воды, вода течет через центральный блок для получения горячей воды по требованию.

Система может работать на пропане или природном газе, а нагревательные форсунки включаются только при запросе горячей воды. Вот где действительно происходит экономия. Нет необходимости постоянно нагревать стоящую без дела емкость с водой.

Как это работает

Чтобы активировать подогрев пола, вы просто включаете термостат, и он начинает медленно нагревать пол. Это достигается за счет циркуляции горячей воды по трубам, которые затем излучают тепло вверх в комнату.

Все мы знаем, что тепло поднимается вверх, поэтому, если тепло начинается с самой низкой точки, система уже имеет преимущество. Как только пол становится теплым, вода циркулирует по нему, нагреваясь только тогда, когда температура термостата падает ниже установленного диапазона.

Для нашей системы по требованию мы используем комбинированный блок от Navien.

В отличие от традиционной печи, система лучистого теплого пола работает постоянно. Всегда приходит жара. Когда открывается дверь или открывается окно, выходит горячий воздух, но быстро излучается еще больше. Для нас было так приятно не слышать, как топка топится, как только холодный воздух входит в помещение.

Мы включаем нашу систему ранней осенью, когда начинаются холода, и она остается включенной до середины весны, когда становится тепло. Он нагревается только при необходимости и не беспокоится об использовании тонн топлива. Лучше всего то, что не нужно менять фильтры в печи и не беспокоиться о том, что печь начнет раздувать пыль повсюду!

Как установить – как обогреть дом дешево!

Перед заливкой плиты на пенопластовые изоляционные листы укладывается петля из пластиковых трубок (трубок pex), а затем трубы закрепляются крупными скобами. Далее сверху заливают бетон. По сути, трубка становится воздуховодом системы.

После завершения каркаса дома трубы подключаются к настенному газовому водонагревателю, работающему по требованию. Система действует не только как наша печь, но и как источник горячей воды. Линии к душевым, раковинам и везде, где нам нужна горячая вода, выходят из отдельной перегородки внутри устройства.

Может показаться беспорядком, но это трубы, проложенные по бетонному полу на нашей новой стройплощадке. Еще одной приятной особенностью системы является то, что в ней могут быть зоны для разных помещений. Это позволяет вам сэкономить еще больше, отказываясь от областей, которые не нуждаются в таком же количестве тепла.

Опять же, даже бойлер или система горячего водяного пола эффективны для обогрева труб и пола. Но, используя систему по запросу, мы вообще устраняем необходимость в баке. Как для пола, так и для наших потребностей в горячей воде в доме.

Мы выбрали блок Navien для нашей первой безрезервуарной системы и будем устанавливать его в новом барндоминиуме. Нагревательный блок имеет размеры 28″ x 20″ и занимает гораздо меньше места, чем бак с горячей водой, не говоря уже о всей печи. Кроме того, во время работы он очень тихий.

Что касается стоимости, то шланги и система по запросу вместе взятые были меньше, чем мы заплатили бы за одну бюджетную печь. Не говоря уже о том, чтобы купить и установить HVAC, водонагреватель и многое другое! См.: Проект Барндоминиум 9.0003

Окончательные характеристики –

Как дешево обогреть дом!

Бетонный пол можно уложить плиткой или ковром. Но чтобы еще больше сэкономить на стоимости строительства, мы превратили бетонную плиту нашего дома в наш последний пол с помощью нескольких простых шагов.

Новый бетонный пол с прорезями, похожими на плитку. После того, как все будет готово, мы окрасим пол кислотой, чтобы он выглядел как мрамор. Это создает недорогой готовый пол, который отлично выглядит и экономит бюджет.

Для начала, мы разделили бетонную плиту на 3 x 3 фута «плитки» с помощью пропилов. Это не только помогает избавиться от беспокойства по поводу образования трещин на полу, но и придает полу неповторимый внешний вид плитки. Затем, чтобы действительно подчеркнуть внешний вид плитки, мы окрашиваем бетон кислотой, чтобы придать ему мраморный вид.

Нам так понравился внешний вид нашего старого фермерского дома, что мы делаем то же самое в новом барндоминиуме.
